Проводка ваз 2108 карбюратор. Регулировка карбюратора ВАЗ 2108: пошаговая инструкция по настройке

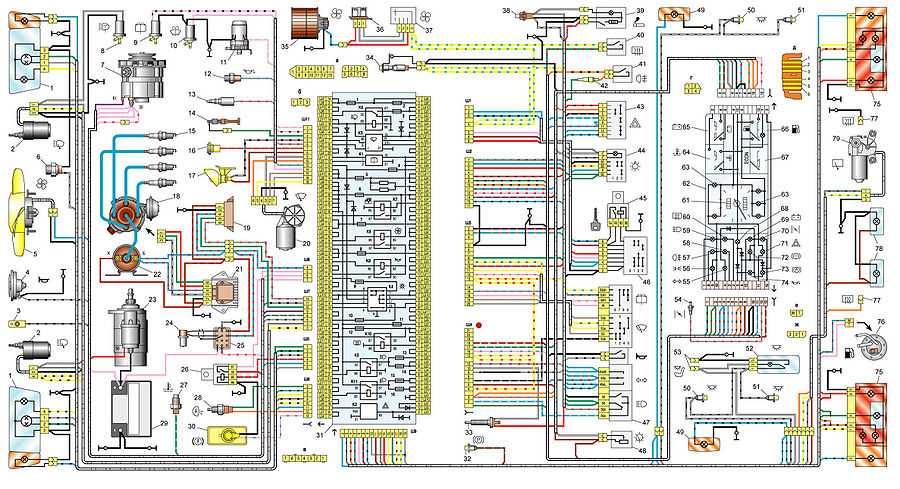

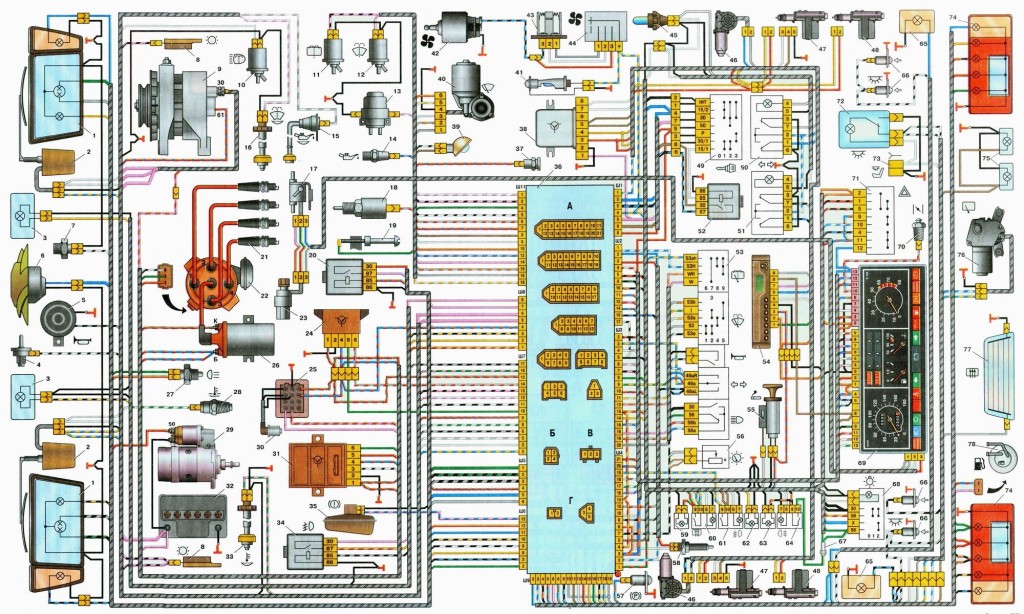

В целом схема электрооборудования состоит из множества устройств, и неважно, об инжекторе идет речь или о карбюраторе, высокой приборкой оборудована машина или низкой панелью.

Основные узла любой электросистемы, без которых эксплуатация двигателя невозможна, следующие:

1. Приборная панель. Если она выходит из строя, эксплуатация автомобиля будет невозможной. Даже если машина заводится, водитель не сможет знать, с какой скоростью движется, какая температура двигателя, сколько топлива осталось в баке.
2. Система зажигания, объединяющая в себе несколько компонентов, о которых мы уже рассказывали.
3. Аккумулятор, благодаря которому производится запуск силового агрегата, также это устройство позволяет работать электроприборам и оборудованию при выключенном моторе.
4. Генераторный узел является одним из основных, так как именно он осуществляет питание всего электрооборудования при функционирующем моторе. Когда автомобиль едет, генератор также питает аккумулятор, позволяя восполнить потраченную им энергию на запуск мотора.
5. Монтажный блок с предохранителями, расположенный в моторном отсеке, под лобовым стеклом напротив водительского сиденья.

Основные поломки

Так как все цепь проводки состоит из разных и множественных элементов, неполадок в ее работе может быть очень много.

Все неисправности можно условно разделить на несколько групп:

1. Прибор сломался. К примеру, если не работают дворники, то скорей всего, проблема кроется в электродвигателе омывателя либо трапеции. Если не работает печка, то мог выйти из строя сам отопитель.
2. Обрыв в цепи. Такая проблема особенно актуальна для отечественных автомобилей. Обрыв проводов либо их перетирание обычно случаются в местах, где имеются движущиеся детали и элементы. Если проблема действительно заключается в этом, то на будущее учтите, что электропроводку нужно укладывать таким образом, чтобы на нее не воздействовали какие-либо механизмы.
3. Перегорел предохранитель. Если в работе тех или иных устройств возникли проблемы, автовладелец в первую очередь должен произвести диагностику состояния предохранительных деталей. Как правило, они выходят из строя в результате перенапряжения, поэтому перед заменой необходимо понять, по какой причине в системе произошел скачок, чтобы избавиться от нее.
4. Нет контакта. Если провод целый, но контакта нет, то скорей всего, один конец провода просто отошел либо окислился. Если это так, то проводок нужно просто подключить заново, а если есть необходимость, то его также нужно зачистить.

Все работы по диагностике состояния электроцепи производятся с использованием тестера — мультиметра. Если в работе электросистемы имеются проблемы, а вам не приходилось заниматься их ремонтом, о лучше обратитесь за помощью к электрику. Вам придется заплатить, но зато вы сможете не переживать касательно качества выполненных работ (автор видео о переделке проводки при переходе с карбюратора на инжектор — канал ЖЕЛЕЗНЫЙ ЯЩИК).

Меры профилактики

Какие меры профилактики позволят сохранить исправность электропроводки:

1. Все проблемы, которые возникают в работе электроустройств, должны быть решены как можно быстрее. Если их будет очень много, нормальная эксплуатация авто будет невозможной.
2. При установке новых приборов укладка проводки должна осуществляться там, где нет трущихся деталей и механизмов, это позволит сохранить ее целостность. Кроме того, при прокладке учитывайте, что все провода должны быть надежно заизолированы.
3. Использование самодельных предохранителей в монтажном блоке не допускается. Если перегорел предохранительный элемент, то самодельные устройства (монетки или проволочные перемычки) можно ставить только для того, чтобы доехать до ближайшего магазина. Использование таких предохранителей может привести к замыканию и даже возгоранию, поэтому будьте аккуратны.
4. Периодически осуществляйте диагностику работоспособности генератора, в частности, речь идет о его ремне. Необходимо следить за тем, чтобы ремешок всегда был нормально натянут, поскольку его недостаточное или избыточное натяжение также отразится на работе электросистемы.
5. Дважды в год заряжайте аккумулятор, проверяйте наличие электролита в банках, а также визуально осматривайте корпус на предмет повреждений либо трещин. Повреждения и трещины в конструкции приведут к утечке электролита, что, в свою очередь, станет причиной разряда устройства.
6. Постарайтесь не использовать дешевые китайские девайсы и приборы, к примеру, разветвители в прикуриватель. Как известно, гнездо прикуривателя рассчитано на определенную мощность, а если вы решите одновременно подключить в него несколько устройств, нагрузка на гнездо возрастет в разы.

 Загрузка …

Видео «Ремонт проводки в восьмерке своими руками»

Как производится ремонт проводки в автомобиле ВАЗ 2108 и какие особенности и нюансы при этом следует учитывать — все это подробно описано на видео ниже (автор — НИКОЛАЙ ГОРОШКО).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

ВАЗ 2108 карбюратор регулировка расхода топлива. Регулировка и проверка карбюратора

Интересный факт! Конструкторы разработали мотор с самой низкой степенью сжатия на планете, а именно 14:1, в результате чего дизельный кроссовер Mazda CX-5 выбрасывает минимум вредных выбросов. На http://mazda-vidi.com.ua/ru/models/cx-5diesel/ четко описаны технологические особенности системы SKYACTIV, благодаря которым разработчики создали мощный, но в то же время экономичный и экологически чистый автомобиль. .

Что нужно для регулировки карбюратора ДААЗ на ваз 2108?

Итак, для того, чтобы работа прошла достаточно быстро и без затруднений, необходимо заранее подготовить определенный набор инструментов и приспособлений:

1. Накидные и торцевые ключи диаметром 13 миллиметров.

2. Плоская отвертка с шириной лезвия 4 миллиметра и длиной не менее 6,5 сантиметров.

3. Толстое шило длиной от 80 до 100 миллиметров.

4. Гаечные ключи рожковые диаметром 7, 8 и 11 миллиметров.

5. Сверла диаметром 1,1 и 2 миллиметра.

6. Оправка латунная диаметром от 3,5 до 3,9 миллиметров и длиной около 40 миллиметров.

7. Легкий строительный молоток.

8. Моток стальной и моток медной проволоки.

9. Резиновая груша с тонким носиком.

10. Вольтметр, способный измерять постоянный ток напряжением 15В.

Промывка карбюратора ДААЗ ВАЗ 2108

Промывка карбюратора является важным этапом его обслуживания, так как сильно загрязненный узел может начать глючить там, где этого совсем не ожидаешь. В этом нет ничего сложного, процесс состоит из трех простых шагов:

Важно! эту работу нужно производить не реже одного раза в год, а если автомобиль эксплуатируется очень интенсивно, то два раза в год.

Шаг 1: снимите карбюратор с двигателя.

Шаг 2: Используя среднюю железную щетку, смойте всю видимую грязь. Делается это керосином.

Шаг 3: удаляем остатки керосина и грязь с карбюратора при помощи струи сжатого воздуха.

Промывка сетчатого фильтра карбюратора

Регулировка и техническое обслуживание карбюратора 2108 не будут завершены, если не будет промыт сетчатый фильтр. Так же, как и в случае с внешней промывкой агрегата, в этом процессе нет ничего сложного. Ниже вы найдете простую инструкцию по этому процессу.

Шаг 1: с помощью бензонасоса в ручном режиме заполнить поплавковую камеру топливом.

Шаг 2: отвинтить пробку сетчатого фильтра.

Шаг 3: железной щеткой с бензином промыть полость под открученной пробкой.

Шаг 4: поместите любую емкость под отверстие от заглушки и снова закачайте топливо, чтобы промыть внутренние части топливного фильтра.

Шаг 5: промойте сетчатый фильтр ацетоном.

Важно! Не используйте бензин для промывки сетчатого фильтра. Он удалит далеко не всю грязь, попадающую на этот элемент карбюратора.

Сетчатый фильтр рекомендуется мыть 2-3 раза в год, но по опыту многих владельцев ВАЗ 2108 можно сказать, что это можно делать вместе с остальными и манипуляциями, то есть с 1 до 3 раз в год. Отдельно разбирать карбюратор и промывать сетчатый фильтр малоэффективно.

Промываем поплавковую камеру

Качество работы двигателя во многом зависит от чистоты поплавковой камеры. Поэтому промывать его стоит от 1 до 3 раз в год, в зависимости от интенсивности эксплуатации автомобиля. Как и прежде, процесс промывки поплавковой камеры представим в виде пошаговой инструкции.

Шаг 1: демонтируйте воздушный фильтр.

Этап 2: снимите топливные шланги с фитингов, ослабив крепежные хомуты.

Шаг 3: демонтируйте трос стартера.

Шаг 4: открутить винты крепления крышки карбюратора и снять ее строго вертикальным движением.

Важно! Поместите крышку на стол поплавком вверх. В противном случае вы погнете кронштейны и нормальная работа поплавковой камеры будет нарушена.

Шаг 5: Используя резиновую грушу, начните собирать грязь со дня камеры. Делайте это аккуратно, чтобы не взболтать отложения. Если бензин в камере закончился, а отложений еще много, долить еще немного топлива и продолжить процедуру.

Шаг 6: После того, как основная часть грязи будет смыта, дополнительно очистите дно камеры с помощью тонкой металлической щетки.

Шаг 7: Долейте еще немного бензина и с помощью груши соскребите грязь.

Регулировка поплавковой камеры

После того, как вы промыли весь карбюратор, можно переходить непосредственно к его регулировке. Дело в том, что если этого не сделать, регулировка карбюратора 2108 будет неэффективной, так как вы можете просто не добиться нужного результата из-за косвенных факторов.

Итак, регулировка карбюратора начинается с регулировки поплавковой камеры. Эта процедура состоит из трех этапов.

Этап 1: отрегулировать положение поплавков. Для этого, отгибая кронштейны вверх и вниз, добиваются от каждого поплавка равных расстояний до крышки и дна камеры, а также до стенок.

Этап 2: отрегулировать механизм на закрытом игольчатом клапане. Для этого, отгибая язычок скобы, добиваются зазора между поплавком и крышкой люверса от 0,5 до 1 миллиметра.

Этап 3: отрегулировать механизм открытия игольчатого клапана. Отгибая задний язычок, установите зазор поплавка во втянутом состоянии равным 15 миллиметрам.

Регулируем систему запуска карбюратора ВАЗ 2108

Данная процедура регулировки карбюратора 2108 проста, поэтому ограничимся лишь кратким пошаговым руководством.

Шаг 1: Установите зазор дроссельной заслонки на 1,1 мм с помощью винта с шестигранной головкой.

Шаг 2: прорезью на хвостовике винта установите зазор нижней кромки воздушной заслонки на 2 миллиметра.

Шаг 3: закрепите винт стопорной гайкой.

Регулируем холостой ход ваз 2108

Регулировка карбюратора 2108 завершается регулировкой холостого хода двигателя. Делается это следующим образом:

Шаг 1: С помощью плоской отвертки с помощью качественного винта установить максимальные обороты двигателя на холостом ходу в соответствии с сервисной книжкой на ваш автомобиль.

Важно! Регулировку холостого хода следует проводить исключительно при прогретом двигателе.

Шаг 2: винтом увеличить обороты двигателя на 150-170 оборотов.

Шаг 3: на рабочем двигателе начинаем откручивать винт качества до тех пор, пока не исчезнут повышенные нами обороты.

Карбюратор ВАЗ 2108 – та деталь, без которой «восьмерка» просто не сможет продолжить свое движение. При его отсутствии вы уже не сможете ехать или хотя бы набрать минимальную скорость. Поэтому эта деталь всегда нуждается в регулярной диагностике и ремонте. Одним из таких процессов является регулировка карбюратора ВАЗ 2108. этой части будет зависеть мощность автомобиля, и даже уровень токсичности выхлопных газов. Поэтому все работы следует выполнять очень внимательно и аккуратно. И наша статья поможет вам в этом.

Регулировка этой детали не обходится без подготовительных работ. И, прежде чем приступить непосредственно к процессу, нужно проверить исправность самого мотора. С помощью специального компрессора измеряем компрессию в 4 цилиндрах. Если полученные данные существенно отличаются друг от друга, ВАЗ (2108-099) будет бесполезен. Источник беды кроется в самом двигателе. Если компрессометр показывает одинаковые показания со всех цилиндров, приступайте к регулировке карбюратора. Сначала заводим двигатель и ждем пока он наберет свою рабочую температуру (примерно 80-90 градусов Цельсия). После того, как двигатель прогреется, берем в руки специальный винт и снижаем обороты холостого хода до минимума. Регулировать нужно до того момента, когда вы почувствуете, что двигатель вот-вот заглохнет. Теперь выключите зажигание и затяните до упора болт регулировки количества смеси.

Далее регулировка карбюратора ВАЗ 2108 сопровождается закручиванием иглы подачи топлива на ½ оборота. После этого следует выкрутить его на один полный оборот. Если частота вращения коленчатого вала при этом уменьшилась, а при следующем выкручивании увеличилась, знайте, что в двигатель поступает слишком много. Когда все происходит наоборот, смесь выходит очень обогащенной. В этом случае крутим винт количества смеси туда, где увеличиваются обороты. Когда после регулировки он стал вращаться быстрее, меняем штатный жиклер на деталь с меньшими отверстиями. Если при вращении винты остались неизменными, ничего менять не нужно. Ремонт карбюратора ВАЗ 2108 также не требуется.

Теперь вращаем болт до максимальной скорости. Когда при повороте его в любую сторону коленвал стал меньше вращаться, смесь обедняется. Если вы хотите, чтобы ваш автомобиль потреблял меньше топлива, вы можете оставить эти значения без изменений. Однако помните, что это значительно увеличивает риск перегрева, так как топливо воспламеняется только при высоких температурах.

При снижении скорости при ослаблении винта смесь однозначно становится насыщенной. В этом случае двигатель не будет перегреваться, но значительно возрастет расход топлива. Поэтому всегда стоит выбирать усредненные значения, чтобы регулировка карбюратора ВАЗ 2108 прошла успешно.

Как видите, настроить этот механизм вы можете самостоятельно.

Карбюратор ВАЗ 2108, как и любой другой, является одним из основных и значимых узлов двигателя внутреннего сгорания. Он предназначен для создания смеси, сгорающей при работе двигателя, и регулирования ее подачи в цилиндры. Кстати, этот карбюратор можно поставить.

Состав карбюратора можно разделить на две основные части: верхнюю и нижнюю. Верхний состоит из крышки, шпилек и штуцеров, нижний – из диффузоров, поплавковой камеры и дроссельной заслонки. Комплектация устройств и механизмов карбюратора следующая:

• поплавковый механизм;
• системы дозирования для первичных и вторичных камер;
• система передачи для вторичной камеры;
• экономостат;
• экономайзер;
• Ускорительный насос;
• пусковое устройство;
• Система ЭПХХ;
• система вентиляции;
• Механизм управления дроссельной заслонкой.

Мы рассмотрели устройство карбюратора ВАЗ 2108, этот карбюратор тоже подходит, теперь перейдем к необходимым процессам по отношению к карбюратору при эксплуатации.

Одним из главных «врагов» карбюратора является некачественное топливо, которого на АЗС России очень много. Использование такого топлива приведет к разного рода поломкам карбюратора, а это, в свою очередь, приведет к значительному снижению срока службы карбюратора ВАЗ 2108.

В настоящее время есть помощники, которые помогут избежать этой ситуации, например, газоанализатор. Он измеряет уровень различных газов: кислорода, угарного газа и углеводорода. Но его применение не всегда возможно. Кроме того, свечи, а точнее их состояние, также помогают узнать о концентрации веществ.

Если на кончике свечи серо-коричневый нагар, это означает, что смесь приготовлена ​​в правильной пропорции. Технический углерод означает, что преобладает топливо, а белый – избыток воздуха. Иногда также помогает визуальный осмотр карбюратора. Грязь, ржавчина, нагар на поверхности карбюратора – плохой знак.

Чистка и регулировка карбюратора ВАЗ 2108

Для начала стоит отметить, что процесс чистки карбюратора не быстрый и не занимает пяти минут, а при возникновении проблем может занять у вас целый день. Перед началом этого процесса вам желательно изучить инструкцию, а также запастись большим количеством ветоши и чистящего средства.

Дополнительно вам потребуются: баллончик с воздухом, емкость для растворителя, зубочистки, набор инструментов — как минимум ключи и отвертки. Ассортимент очистителей карбюратора большой, но процент некачественного товара — тоже. Поэтому надо серьезно отнестись к выбору очистителя — спросите знакомых или посоветуйтесь с мастерами — «кто, что, что?». После того, как вы определились с выбором очистителя и приобрели его, необходимо внимательно изучить инструкцию во избежание лишних проблем.

Итак, снимаем карбюратор. Чистка карбюратора ВАЗ 2108 – это чистка каждой его детали в отдельности, поэтому разбираем карбюратор. Основные проблемы возникают из-за невнимательности: теряются винты, пружины, растворитель попадает на резинки и пластик и разъедает их и т. д. Поэтому соблюдайте общие меры предосторожности.

Все металлические части необходимо собрать в одну емкость и заполнить очистителем на пару часов. После этого каждую часть необходимо промыть под проточной водой и почистить щеткой, подойдет старая зубная щетка. Кстати, если после чистки карбюратор все равно барахлит и регулировка карбюратора ВАЗ 2108 тоже не помогает, то устройство придется заменить.

Одним из основных элементов, подлежащих очистке, является сетчатый фильтр. Чтобы его достать, нужно открутить пробку топливного фильтра. Его необходимо промыть в бензине, а затем продуть сжатым воздухом.
Невозможно залезть в выпускные отверстия, которые находятся в клапанах карбюратора. Они обеспечивают подачу топливной смеси, поэтому чистить их можно только аэрозольным баллончиком с воздухом.

После окончания чистки карбюратора следует просушка, затем сборка, а затем установка карбюратора ВАЗ 2108. После этого необходимо отрегулировать карбюратор – этот шаг желательно доверять только специалистам. Воздушный и топливный фильтры необходимо своевременно менять, чтобы уменьшить загрязнение устройства. Желательно совместить это с заменой свечей. Кстати, этот вопрос тоже очень важен, когда, так как при доработках девятки нужно еще и карбюратор улучшать, или все-таки перейти на инжектор, это будет более целесообразным вариантом.

Некоторые детали автомобиля нуждаются в очень тонкой настройке. К таким агрегатам относится и карбюратор. Достаточно малейшего загрязнения или нарушения настроек – и начинаются проблемы в работе двигателя. Как отрегулировать карбюратор на ВАЗ 2108, мы расскажем читателям в этой статье.

Когда производить регулировку: основные симптомы

Основная проблема любого карбюратора – некачественный бензин. Именно из-за него в этом узле происходит загрязнение, нарушающее работу всего двигателя. Убедиться в низком качестве бензина легко: достаточно выкрутить свечи. Если они покрыты белым налетом, то бензоколонку пора менять, а карбюратор — чистить и регулировать. Есть еще несколько характерных признаков неисправного карбюратора.

• Двигатель начинает троить (то есть работают только три цилиндра из четырех).
• Автомобиль начинает трогаться с места рывками, которые могут возникать во время движения.
• Даже на холостом ходу двигатель работает нестабильно.
• Значительно увеличился расход топлива.
• Двигатель реагирует на нажатие педали газа с заметным опозданием.

Необходимые инструменты

1. Очиститель карбюратора.
2. Набор рожковых ключей.
3. Плоская отвертка (средняя).
4. Плоскогубцы.
5. Тахометр.

Как отрегулировать карбюратор ваз 2108 своими руками

1. Капот автомобиля открывается, удаляются все загрязнения с поверхности карбюратора, снимается воздушный фильтр. Воздушный фильтр ВАЗ 2108 и датчик сняты
2. После очистки проверяется натяжение троса дроссельной заслонки. Натяжение не должно быть слишком сильным. При этом провисания тоже наблюдаться не должно. Для регулировки натяжения гайку наконечника, расположенного на защитной оболочке троса, зажимают рожковым ключом на 13, а контргайку ослабляют другим ключом.
3. После ослабления троса устанавливается необходимое расстояние между наконечником и гайкой. Правило таково, что при ненажатой педали газа заслонка полностью закрыта. При полном нажатии на педаль заслонка полностью открывается.

   Регулировка троса дроссельной заслонки карбюратора ВАЗ 2108

4. После установки нужного расстояния контргайка затягивается, длина троса демпфера надежно фиксируется.
5. Теперь проверяется длина тяги воздушной заслонки свободного хода. Когда ручка привода полностью нажата, заслонка находится в положении «открыто». Если это не так, требуется регулировка.
6. Болт, которым шток крепится к рычагу, ослабляется рожковым ключом на 10.
7. Затем поворачивается рычаг воздушной заслонки, после чего рукоятка привода утапливается в корпус.
8. Трос воздушной заслонки зажимается пассатижами, вытягивается из защитного кожуха на необходимую длину, после чего затягивается болт крепления.
9. Ручка привода вытянута, при этом контролируется угол закрытия воздушной заслонки. Если оказывается, что замыкание неполное, болт крепления снова ослабевает и защитная оболочка на тросе немного смещается. Эти манипуляции выполняются до полного закрытия заслонки при вытягивании рычага привода.

   Длина троса воздушной заслонки регулируется двумя рожковыми ключами

10. Триггер карбюратора теперь отрегулирован. Для этого рукоятка привода воздушной заслонки полностью вытягивается из корпуса.
11. Двигатель автомобиля запускается.
12. Заслонка открывается отверткой примерно на треть.

    Дроссельная заслонка открывается на треть с помощью отвертки

13. После этого рожковым ключом на 7 затягивается винт, регулирующий объем подаваемой топливной смеси. Затягивается до тех пор, пока обороты двигателя не достигнут 3300 об/мин (показания при регулировке снимаются с помощью тахометра).
14. При достижении указанного выше показателя заслонка плавно закрывается, после чего начинается постепенное ослабление контргайки. Его необходимо ослабить до тех пор, пока скорость не достигнет 2900 об/мин.
15. По достижении этого значения гайка фиксируется и воздушный фильтр устанавливается на место.
16. Для регулирования холостого хода число оборотов коленчатого вала доводят до максимума. Делается это с помощью винта, регулирующего качество топливной смеси.

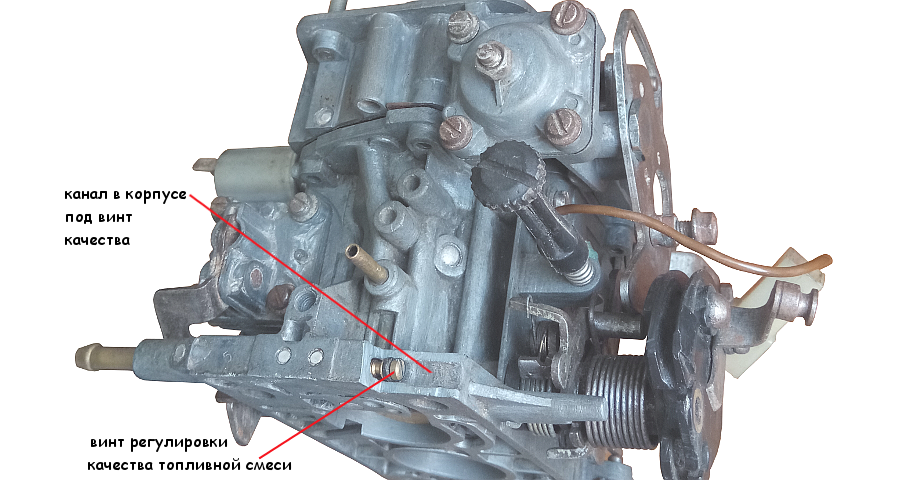

    Винты регулировки системы холостого хода карбюратора ВАЗ 2108-2109: 1 — регулировочный винт количества смеси; 2 — регулировочный винт качества (состава) смеси; 3 — уплотнительное кольцо; 4 — колпачок регулировочного винта

17. Затем с помощью винта, регулирующего объем подаваемой смеси, уменьшают число оборотов коленчатого вала до достижения уровня, превышающего оптимальные обороты холостого хода на 100 об/мин.
18. После этого с помощью винта регулировки качества смеси снова снижают обороты коленчатого вала до нормального значения (указано в инструкции по эксплуатации автомобиля). На этом регулировка холостого хода завершена.

Видео по регулировке

Важные моменты

• Перед регулировкой карбюратора рекомендуется провести самоочистку карбюратора. Для этого в бензобак заливается специальная жидкость для очистки карбюраторов, двигатель запускается и работает (объем заливаемой жидкости и время работы двигателя всегда указываются на емкости с чистящей жидкостью и зависят по конкретной марке). Иногда этой меры достаточно, чтобы избавиться от вышеперечисленных признаков неисправности карбюратора и обойтись без тонкой настройки.
• Если самоочистка не помогает, выход один: необходимо снимать и промывать карбюратор. Для промывки используются как специальные жидкости, так и обычный керосин. Категорически не рекомендуется использовать щетки или ворсистые тряпки для удаления грязи. Волосы и ворсинки, попавшие в тонкие отверстия карбюратора, могут свести на нет все усилия по очистке. Оптимальный вариант: тщательная промывка в специальной жидкости, а затем продувание всех мелких отверстий сжатым воздухом.
• Перед снятием карбюратора и чисткой внутри рекомендуется тщательно очистить снаружи. Причем чистить нужно не только сам карбюратор, но и все детали рядом с ним. Помните: любая грязь, оставшаяся на соседних деталях, может попасть в чистый карбюратор, когда он будет снова вставлен в двигатель. И если это произойдет, всю процедуру очистки придется начинать сначала.

Для правильной работы карбюратора следует уделить внимание не только его настройке, но и очистке. Если любой из этих процедур пренебречь, карбюратор вскоре снова выйдет из строя. Кроме того, следует обращать внимание не только на качество бензина, но и на состояние воздушного фильтра автомобиля, так как в некоторых случаях именно изношенный фильтр становится причиной быстрого загрязнения карбюратора.

Регулярная эксплуатация карбюратора в сочетании со стабильной работой в штатном режиме других систем, узлов и агрегатов силовой установки исключает необходимость очистки (промывки) его наружных поверхностей. В то же время протечка и, как следствие, попадание специальных технических жидкостей (которые смешиваются с пылью) приводит к образованию сильных загрязнений. Образование таких загрязнений существенно ограничивает подвижность деталей и снижает функциональные возможности карбюратора, а значит и двигателя. Именно поэтому тюнинг карбюратора ВАЗ 2108 следует начинать с удаления загрязнений с наружных поверхностей агрегата.

Следующим этапом в процессе регулировки карбюратора «восьмерки» является очистка (промывка) его внутренних элементов.

Внимание! Категорически не рекомендуется использовать в процессе внутренней чистки карбюратора ветошь и волосяные щетки, так как оставленные ими мельчайшие частицы (волосы, волокна ткани и т.п.) могут закупорить технологические отверстия карбюратора (каналы, жиклеры) и нарушить работу всего агрегата.

Первым шагом в этой настройке является проверка натяжения троса. Чрезмерное натяжение, а также провисание не позволяют заслонке полностью закрыться. Процесс регулировки натяжения выглядит следующим образом:

• С помощью гаечного ключа (# 13) зажмите гайку наконечника, расположенную на оболочке кабеля (поз. 1). При этом ослабьте контргайку (поз. 2) на несколько оборотов.
• Устанавливаем необходимое расстояние между карбюратором и гайкой наконечника, соблюдая следующее условие: при ненажатой педали акселератора заслонка должна находиться в положении «закрыто», а при нажатии – «открыта».
• При выполнении этого условия фиксируем контргайку.
• Регулировка завершена.

1.1.2 Воздушная заслонка

Перед проведением регулировок проверяем величину свободного хода тяги. Для этого демонтируйте крышку воздушного фильтра и убедитесь, что она должна находиться в положении «открыто», когда рукоятка привода утоплена. Если фактическое положение заслонки не соответствует требованию, проводим следующие мероприятия:

• Ослабляем болт крепления штока к рычагу.
• Открываем заслонку поворотом рычага, после чего «утапливаем» ручку привода.
• С помощью плоскогубцев вытаскиваем трос из оболочки и затягиваем болт крепления.

• Потянув за ручку привода проверяем степень закрытия заслонки.
• Если лючок закрывается не полностью, заново откручиваем болт крепления и немного сдвигаем «оболочку» троса.
• Аналогичным образом проводим регулировку до достижения нужного результата — заслонка полностью закрыта.

Внимание! Оболочка троса привода в любом положении не должна соприкасаться с рычагом

1.1.3 Настройка пусковой установки

Начальный этап этого мероприятия предполагает снятие карбюратора с автомобиля, но есть и способ отрегулировать пусковое устройство без демонтажа всего узла. Для этого нужен тахометр. Этот процесс выглядит так:

• Стреляем.
• Полностью потяните ручку привода воздушной заслонки.
• Заводим двигатель.
• С помощью отвертки откройте крышку примерно на треть.
• Ключом (№7) вращаем винт регулировки «количества» топлива до достижения оборотов двигателя в диапазоне 3200-3400 об/мин. Затем отпустите лоскут.
• Ослабляем контргайку, одновременно снижая количество оборотов до 2800-3000 в минуту.
• Достигнув указанного выше значения, закрепляем гайку и устанавливаем воздушный фильтр на прежнее место.
• Настройка завершена.

1. 1.4 Настройка режима ожидания

Исправность обеспечивается хорошим прогревом силового агрегата и функционированием (при регулировке) автомобильных потребителей электрического тока (обогрев заднего стекла, вентилятор, магнитола, фары и др.). После этого производим следующие манипуляции:

• С помощью винта регулировки «качества» топливной смеси доводим число оборотов коленчатого вала до максимума.
• Регулировочным винтом «количество» уменьшаем число оборотов до уровня, превышающего оптимальный для режима «холостой ход» на 50-100.
• После этого винтом «качества» смеси уменьшаем число оборотов коленвала в минуту до установленной нормы.

Винты регулировки холостого хода карбюратора 21053-1107010: 1 — регулировочный винт количества смеси; 2 — регулировочный винт качества (состава) смеси; 3 — уплотнительное кольцо; 4 — колпачок регулировочного винта

В заключение предлагаем несколько теоретических расчетов, которые могут помочь, как в процессе тюнинга карбюратора ВАЗ 2108, так и при его эксплуатации. Функциональное назначение карбюраторной «восьмерки» заключается не только в точной дозировке топлива и воздуха, но и в приготовлении качественной рабочей смеси. Основными устройствами управления и дозирования являются форсунки, эффективность которых, в свою очередь, определяется геометрическими характеристиками: длиной жиклера, его диаметром, качеством рабочей поверхности и перепадом давления между выходом и входом. . Автолюбителю необходимо учитывать тот фактор, что площадь поперечного сечения жиклера нелинейно связана с его пропускной способностью. Например, увеличение площади поперечного сечения на 1/10 вызывает увеличение пропускной способности на 25%. Этот нюанс способен заинтересовать любителей увеличения мощности и снижения расхода топлива.

Детали двигателя спортивного распредвала лада нива

• Двигатель

Сравнение продуктов (0)

Имя по умолчанию (A — Z) Название (Z — A) Цена (Низкая > Высокая) Цена (Высокая > Низкая) Рейтинг (Самый высокий) Рейтинг (Самый низкий) Модель (A — Z) Модель (Я-А)364896

Вал распредвал 21213 Нуждин 11,6/10,6 (Трофи мех. толкатель)

Размеры в упаковке (ДхШхВ), мм: 440х60х60 Для автомобилей: 2101, Нива, 2107

280.60€

Скидка: -34%

Распредвал ВАЗ 2101 — 2107 Horsecam 10,6/9,8 (фаза 264/256)

Размеры в упаковке (ДхШхВ), мм: 440х60х60 Для автомобилей: 2101, 2106, 2107, Нива

213,57€ 141,13€

Вал распредвал ВАЗ 2108 — 2110 Нуждин 10,42 (фаза 253) впрыск

Размеры в упаковке (ДхШхВ), мм: 440х60х60 Для автомобилей: 2108, 2113, Калина 1118, 2110, Гранта 2190

299.00€

Вал распредвал ВАЗ 2108 — 2110 Нуждин 10,70 (фаза 268) впрыск

Размеры в упаковке (ДхШхВ), мм: 440х60х60 Для автомобилей: 2108, 2113, Калина 1118, 2110, Гранта 2190

299,00€

Вал распредвал ВАЗ 2108 — 2110 Нуждин 10.63 (фаза 277) впрыск

Размеры в упаковке (ДхШхВ), мм: 440х60х60 Для автомобилей: 2108, 2113, Калина 1118, 2110, Гранта 2190

299,00€

Распредвал ВАЗ 2108-2110 Horsecam 10,3/10,0

Размеры в упаковке (ДхШхВ), мм: 490х60х60 Для автомобилей: 2108, 2113, Калина 1118

230.
