Рамочная антенна для кв диапазонов. Рамочные антенны для КВ диапазонов: особенности конструкции и применения

Какие преимущества имеют рамочные антенны для КВ диапазонов. Как сконструировать магнитную рамочную антенну своими руками. На каких диапазонах эффективно работают малогабаритные рамочные антенны. Какие материалы лучше использовать для изготовления рамочной КВ антенны.

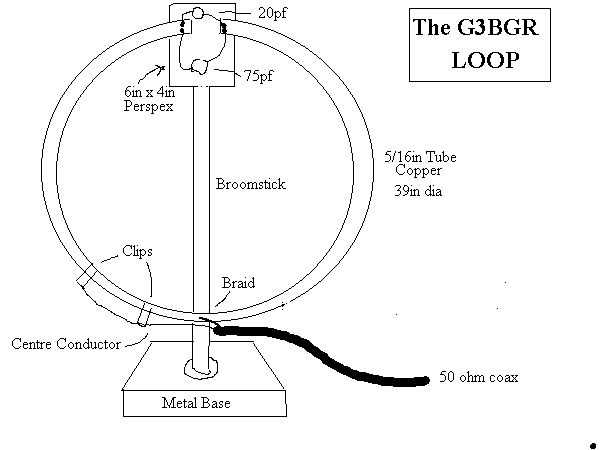

Особенности конструкции магнитных рамочных антенн

Магнитная рамочная антенна представляет собой компактную конструкцию, которая может эффективно работать в КВ диапазонах при ограниченном пространстве для установки. Рассмотрим основные особенности таких антенн:

• Диаметр основной петли обычно составляет от 0,5 до 2 метров
• Полотно антенны выполняется из толстого провода или металлической трубки
• Для настройки используется переменный конденсатор большой емкости
• Питание осуществляется через малую петлю связи
• Антенна имеет узкую полосу пропускания и требует точной настройки

Главное преимущество магнитной рамки — возможность работы в стесненных условиях, где нельзя установить полноразмерные антенны. При этом эффективность рамочной антенны может быть сопоставима с диполем на тех же частотах.

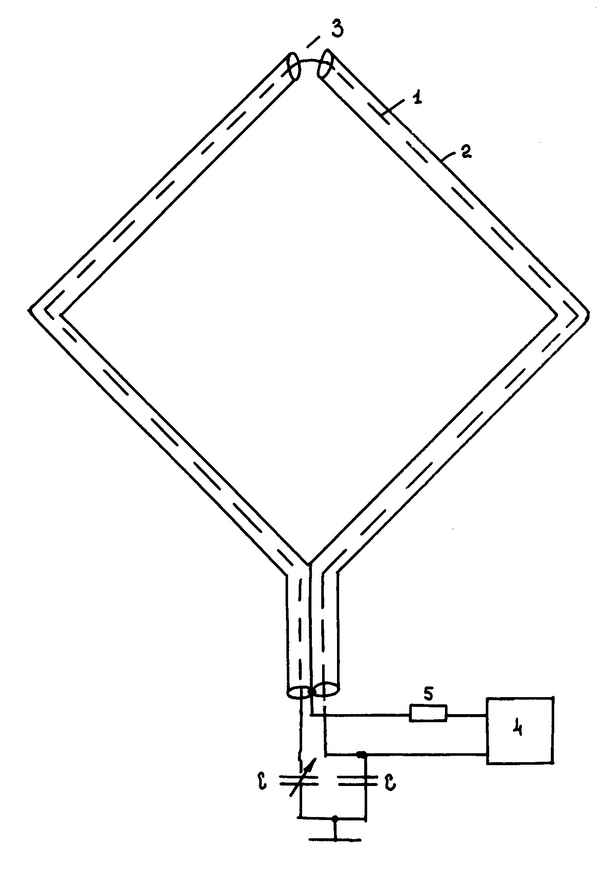

Материалы для изготовления рамочной КВ антенны

Для самостоятельного изготовления магнитной рамочной антенны потребуются следующие материалы:

• Медная или алюминиевая трубка диаметром 10-20 мм для основной петли
• Переменный конденсатор емкостью 100-500 пФ на напряжение не менее 1 кВ
• Коаксиальный кабель RG-58 или RG-213 для петли связи
• Диэлектрические стойки или каркас из пластиковых труб для крепления
• Разъемы и крепеж для соединения элементов конструкции

Важно использовать качественные материалы с низкими потерями на высоких частотах. Это позволит добиться максимальной эффективности антенны.

Расчет размеров магнитной рамочной антенны

Основные параметры магнитной рамочной антенны можно рассчитать по следующим формулам:

• Длина провода основной петли: L = λ / π, где λ — длина волны нижней рабочей частоты
• Диаметр петли: D = L / π
• Емкость конденсатора: C = 1 / (ω^2 * L), где ω = 2πf
• Длина петли связи: l = 0,2 * L

Например, для работы на диапазоне 20 м (λ = 20 м) получаем:

• Длина провода: L ≈ 6,4 м
• Диаметр петли: D ≈ 2 м
• Емкость конденсатора: C ≈ 100 пФ
• Длина петли связи: l ≈ 1,3 м

Эти расчеты позволяют определить приблизительные размеры антенны. Точная настройка производится экспериментально.

Преимущества магнитных рамочных антенн

Магнитные рамочные антенны обладают рядом преимуществ по сравнению с другими компактными КВ антеннами:

• Малые габариты при сохранении высокой эффективности
• Возможность установки в помещении или на балконе
• Низкий уровень шумов при приеме
• Хорошее подавление помех благодаря узкой полосе
• Простота изготовления своими руками
• Возможность быстрой перестройки по диапазонам

Эти особенности делают магнитные рамки отличным выбором для радиолюбителей с ограниченным пространством для антенн. Они позволяют эффективно работать в эфире даже из городской квартиры.

Диапазоны для работы с рамочными антеннами

Малогабаритные рамочные антенны могут эффективно работать в следующих КВ диапазонах:

• 160 м (1,8-2,0 МГц) — при диаметре рамки от 2 м
• 80 м (3,5-3,8 МГц) — при диаметре от 1,5 м
• 40 м (7,0-7,2 МГц) — при диаметре от 1 м
• 30 м (10,1-10,15 МГц) — при диаметре от 0,8 м
• 20 м (14,0-14,35 МГц) — при диаметре от 0,6 м

На более высоких частотах эффективность рамочных антенн снижается. Для диапазонов 15 и 10 метров лучше использовать другие типы компактных антенн.

Настройка и согласование магнитной рамки

Процесс настройки магнитной рамочной антенны включает следующие этапы:

1. Установка антенны в рабочее положение
2. Подключение измерительных приборов (КСВ-метр, анализатор)
3. Вращение конденсатора для поиска резонанса на нужной частоте
4. Регулировка положения петли связи для оптимального согласования
5. Проверка КСВ и полосы пропускания антенны
6. При необходимости — подстройка емкости конденсатора

Правильно настроенная магнитная рамка должна иметь КСВ не более 1,5 в полосе около 100 кГц. Это обеспечит эффективную работу антенны в выбранном участке диапазона.

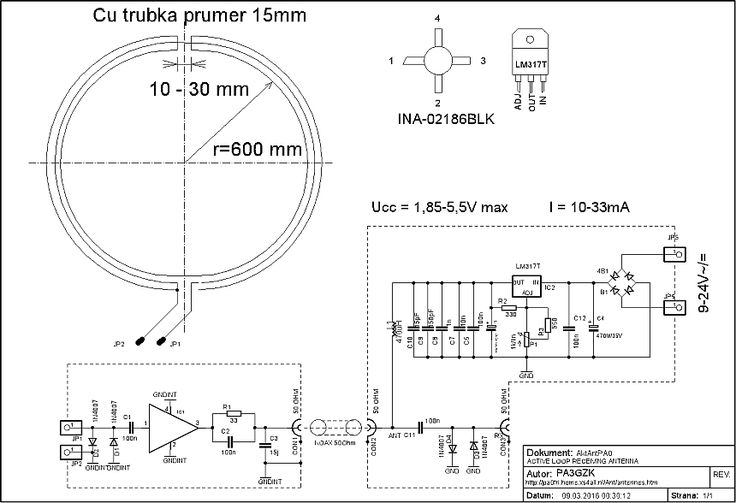

Применение рамочных антенн в различных условиях

Компактные рамочные антенны находят применение в следующих ситуациях:

• Работа из городской квартиры с ограниченным пространством
• Временные выезды и экспедиции, где нужна быстрая установка
• Мобильная работа с автомобиля или судна
• Аварийная связь в полевых условиях
• Прием в условиях сильных помех

Благодаря своим преимуществам, магнитные рамки позволяют организовать эффективную радиосвязь там, где невозможно развернуть полноразмерные антенны. Это делает их популярным выбором среди радиолюбителей.

Сравнение рамочных антенн с другими компактными решениями

Рассмотрим, как магнитные рамочные антенны соотносятся с другими компактными КВ антеннами:

• По сравнению с укороченными диполями рамки имеют меньшие габариты при сопоставимой эффективности
• В отличие от штыревых антенн, рамки не требуют противовесов и радиалов
• По сравнению с рамочными антеннами большого периметра магнитные рамки более компактны
• Магнитные рамки эффективнее электрических рамочных антенн того же размера

При этом рамочные антенны сложнее в настройке и имеют более узкую полосу по сравнению с другими типами. Выбор оптимального варианта зависит от конкретных условий установки и требований к антенне.

Магнитная рамочная антенна на пять КВ-диапазонов

24 января 2022

Сделанная нами ранее магнитная рамочная антенна неплохо показала себя в работе. Однако качество конструкции оставляло желать лучшего. Было решено провести работу над ошибками и изготовить ту же самую антенну, только в этот раз нормально. В процессе удалось получить доступ на два дополнительных КВ-диапазона. Но обо всем по порядку.

Сразу покажу, что у меня получилось:

Каркасом антенны послужила деревянная напольная вешалка для одежды. Основную петлю я спаял из медных труб диаметром 10 мм. Антенна крепится к каркасу при помощи нейлоновых стяжек. Петля согласования сделана из трубы диаметром 6 мм. Такая труба легко гнется об угол стола. Крепления были напечатаны на 3D-принтере пластиком PETG. Исходники моделей для OpenSCAD и файлы STL можно скачать здесь. Для соединения основной петли с КПЕ, а также петли согласования с коаксиальным кабелем были использованы болты, гайки и клеммы M6.

Точные размеры антенны следующие. Высота — 88 см, ширина — 75 см. Это длины труб, без учета соединительных уголков. Каждый уголок дает еще по 2 см, итого общий периметр рамки равен 3.42 метра. В нижней части петли использована пара труб длиной по 33 см. Периметр петли согласования составляет ~20% от периметра основной петли, или 68.4 см. Эту петлю я согнул в квадрат со стороной 17.1 см и шириной зазора в нижней части 2 см.

КПЕ крепится таким образом:

В трубах были просверлены отверстия диаметром 6 мм примерно в сантиметре от их краев. Основание из пластика PETG крепится за эти отверстия при помощи болтов и гаек M6. Болты и гайки оцинкованные, а цинк с медью образуют гальваническую пару. Во избежание коррозии трубы в месте крепления болтов необходимо залудить. Контакт петли с КПЕ осуществляется при помощи клемм и барашковых гаек. КПЕ помещен в небольшой пластиковый корпус. Внутри КПЕ держится на паре капель эпоксидного клея. Корпус крепится к пластиковому основанию при помощи болтов M3.

Обратите внимание не синие конденсаторы в правой части фотографии. Это три высоковольтных NP0 конденсатора на 10 пФ, соединенные параллельно. Дело в том, что минимальная емкость КПЕ составляет 22 пФ, и это довольно много. Емкость можно понизить, если переставить правую клемму во второе положение. Тогда КПЕ оказывается соединен последовательно с емкостью 30 пФ. В таком положении вместо КПЕ на 22-360 пФ получаем КПЕ на 13-27 пФ, благодаря чему антенна настраивается на 17 и 15 метров.

Итого, вместо трех диапазонов, как в прошлый раз, получаем пять:

Заметьте, что петлю согласования можно передвигать влево и вправо. Еще одна степень свободы не бывает лишней при настройке. У меня на подоконнике антенна лучше всего настраивается, если поместить петлю согласования в одном из углов основной петли. Тот факт, что антенна не очень хорошо настроилось на 17 и 15 метрах, связан с влиянием окружения. На полу в соседней комнате она настраивается почти в единицу.

Вообще, антенна настраивается на 5.0-17.5 МГц без конденсатора 30 пФ и на 15.9-21. 9 МГц с конденсатором, тем самым покрывая полосу в 16.9 МГц. Сюда попадают вещательные AM-радиостанции, номерные радиостанции, а также радиолюбительский диапазон 60 метров, 5.3515-5.3665 МГц. В России он не разрешен для работы на передачу, но слушать эфир никто не запрещает.

Тестовые радиосвязи проводились в телеграфе и FT8. На каждом из диапазонов удалось установить контакт. На диапазонах 20, 17 и 15 метров к антенне нет претензий. При работе на общий вызов с мощностью 10 Вт корреспонденты подходят в течение нескольких минут. Судя по полученным рапортам, а также pskreporter, RBN, WSPR, и чисто субъективно антенна работает нормально.

Согласно онлайн-калькулятору, написанному по книге «Magnetic Loop Antenna: Slightly Different Each Time», теоретическая эффективность антенны в этих диапазонах составляет 55%, 75% и 83% соответственно. У меня рамка прямоугольная, а не круглая, поэтому в расчетах я использовал примерный диаметр, равный периметру делить на π. Стоит отметить, что в 50 метрах кабеля, идущих к диполю, на частотах 14 МГц и выше можно потерять сопоставимое количество энергии.

На 40 метрах антенна показала себя куда скромнее. Здесь ее полоса по уровню КСВ ≤ 2 составляет лишь 26 кГц, а теоретическая эффективность — менее 10%. И действительно, работа с мощностью 40 Вт субъективно ощущается, как работа с мощностью 4 Вт или меньше. Следует также учитывать высокий уровень шума на 40 метрах и тот факт, что направленные антенны здесь имеют не многие. Тем не менее, радиосвязи были проведены и на этом диапазоне.

На 30 метрах антенна ведет себя где-то посередине между этими двумя крайностями. Теоретическая эффективность составляет 28%.

Магнитную рамку можно рекомендовать радиолюбителям, не имеющим возможности установить полноразмерную антенну. Ее можно держать в качестве запасной антенны, на случай, если что-то случится с диполем. Если вы не интересуетесь соревновании, то во время проведения последних магнитная рамка позволяет выйти на WARC-диапазоны. Наконец, за счет узкополосности и направленности антенну выгодно использовать в качестве приемной.

Метки: Антенны, Беспроводная связь, Любительское радио.

Магнитная рамочная антенна на диапазоны 20/30/40 метров

Магнитная рамочная антенна или магнитная рамка (magnetic loop antenna) — это особая антенна, которая заметно отличается от классических диполей, вертикалов и волновых каналов. Несмотря на похожее название, антенна имеет мало общего с рамочной антенной. Главной отличительной чертой магнитной рамки является длина полотна в пределах от 1/8 λ до 1/4 λ. Антенна безусловно является компромиссной. Тем не менее, магнитные рамки довольно сносно работают как на прием, так и на передачу.

Конструкция

Принцип работы магнитной рамочной антенны с диаграммами направленности, вариантами согласования и всяким таким хорошо освещены в книгах об антеннах, коих написано немало. Есть даже книги, посвященные исключительно магнитным рамкам, см рекомендуемые ссылки в конце поста. Если вас интересует теория, а также происхождение названия антенны, начать можно со статьи в Википедии. Далее будут озвучены кое-какие особенности устройства магнитных рамок. Однако в целом эта статья об изготовлении и тестировании одной конкретной антенны, а не о теории работы всего класса антенн.

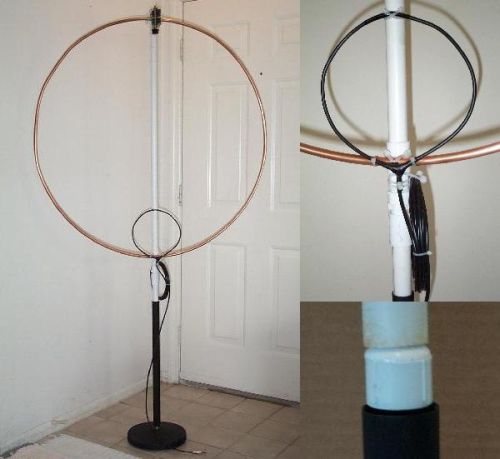

Сразу покажу, что у меня получилось:

Диаметр основной петли я выбрал 1.2 метра, как подходящий для выхода на 20 метров, и в то же время достаточно небольшой, чтобы с ним было комфортно работать. В качестве полотна использована оплетка коаксиального кабеля RG213. В полотне магнитной рамки текут большие токи, даже при работе с умеренной мощностью. Поэтому полотно делают из толстого коаксиального кабеля, медных труб, алюминиевого профиля или чего-то такого. Магнитная рамка наиболее эффективна, если полотно образует ровный круг, но антенны также делают в форме восьмиугольника, шестиугольника, ромба, квадрата или треугольника.

Полотно крепится к секциям от телескопической удочки, соединенным крест-накрест, при помощи изоленты. Сам же каркас стоит на штативе для фотоаппарата. Соединены они также при помощи изоленты. Штатив какой-то недорогой, буквально первый попавшийся мне в магазине. Точную модель уже не вспомню.

Антенна запитывается с помощью коаксиального кабеля RG58. Для подавления синфазного тока я использовал проверенный метод. Восемь витков кабеля были намотаны на ферритовом кольце FT240-31. Кольцо можно видеть в середине фотографии. Вопрос о синфазных токах и их подавлении ранее подробно рассматривался в статье Самодельный диполь: теория и практика.

Будучи расположенной вертикально, как на фото, антенна сильнее всего излучает влево и вправо (что полностью противоречит интуиции, во всяком случае, моей). По форме диаграмма направленности похожа на «восьмерку», как у диполя. Эту же антенну можно расположить горизонтально. Тогда она превратиться во всенаправленную — диаграмма направленности по форме будет примерно как у вертикала. Заметьте, что усиление магнитной рамки всегда измеряется в отрицательных dBi. На то она и компромиссная антенна.

В нижней части антенны расположен КПЕ:

Это КПЕ с заявленной емкостью от 22 до 360 пФ на напряжение до 1 кВ. Напомню, что в свое время мной было приобретено три таких КПЕ. Пара использовалась в самодельном тюнере, выполненным по Т-образной схеме и еще один, который я брал, как запасной, был применен в антенне Фукса. После того, как тюнер из первой статьи был переделан на LC-схему, у меня остался один лишний КПЕ. Он и был использован в магнитной рамке.

Антенна в сущности представляет собой резонансный LC-контур. Полотно антенны образует катушку индуктивности с воздушным сердечником из одного витка. Соответственно, при помощи КПЕ подбирается резонанс на интересующей частоте. Конденсатор обязательно нужен на высокое напряжение, 1 кВ минимум. Судя по информации в сети, этого типично хватает для работы с мощностью от 10 до 50 Вт, в зависимости от частоты и вида модуляции. Для работы с большей мощностью применяют вакуумные КПЕ.

Fun fact! Магнитные рамки также делают из двух и более витков. Минусы такого подхода — сужение полосы и без того узкополосной антенны, уменьшение излучаемой энергии, а также рост напряжения на КПЕ, что еще сильнее ограничивает подводимую к антенне мощность.

Конденсатор приклеен к куску оргстекла при помощи эпоксидки. В оргстекле просверлены отверстия, в которые продеты нейлоновые стяжки. С их помощью осуществлено крепление оргстекла к штативу, а также полотна антенны к оргстеклу.

В верхней части антенны расположена согласующая петля, также сделанная из RG213. Подключение питающего кабеля к согласующей петле выполнено так:

Я использовал недорогой переходник с BNC на две клеммы, купленный на eBay. Соответственно, к концам петли были припаяны наконечники M6. В остальном конструкция аналогична той, что использовалась для крепления КПЕ. На пятна зеленой краски на оргстекле не обращайте внимания. Просто оно использовалось в качестве подкладки, когда я что-то красил.

Согласующая петля имеет длину 20% от длины основной петли. Длина последней составляет 3.77 метра, соответственно длина согласующей петли — 0.75 метра. Она крепится к верхней части антенны на все той же изоленте. Никакого непосредственного соединения между двумя петлями нет. Меньшая петля нужна по той причине, что магнитная рамка имеет низкое входное сопротивление. Его нужно как-то согласовать с 50 Ом коаксиального кабеля. Согласующая петля вместе с основной петлей образуют трансформатор, которой именно это и делает.

Выходим в эфир

Настройка антенны на конкретную частоту осуществляется вращением КПЕ. Грубую настройку можно произвести либо по уровню эфирного шума, либо по индикатору напряженности поля. Для более точной настройки необходим антенный анализатор.

Оказалось, что антенна неплохо настраивается сразу на три радиолюбительских диапазона:

Антенна довольно узкополосная. Это общее свойство всех магнитных рамок. Если вы работаете только в цифре и/или телеграфе, для вас это вряд ли будет проблемой. Для работы на поиск в SSB антенну придется постоянно перестраивать.

Отмечу, что КСВ зависит от того, где и как вы поставили антенну. Для работы магнитной рамке не требуется система противовесов. Также она мало чувствительна к высоте от земли. Однако она, как и любая другая антенна, чувствительна к находящимся поблизости металлическим предметам.

Мне удавалось найти положение, при котором КСВ вгонялся ровно в единицу, а также положение, при котором КСВ не опускался ниже двух. Приведенные графики можно воспринимать, как усредненные. Это не лучшие графики, которые я получал, но и не самые плохие. Также эти графики соответствуют положению антенны, в котором проводились тестовые радиосвязи.

Fun fact! Антенна настраивается на любую частоту от 4.5 МГц до 15.4 МГц. В этот интервал, помимо прочего, попадает радиолюбительский диапазон 60 метров, частоты 5.3515-5.3665 МГц. К сожалению, он не разрешен в России для работы на передачу, однако принимать вы можете все, что пожелаете. Также антенна может быть использована для приема номерных радиостанций, да и вообще чего угодно, что попадает в названный интервал частот.

Антенна была установлена в частном загородном доме, возле окна на втором этаже. Направление было выбрано на запад и на восток. Но поскольку на одном уровне с антенной находятся соседские дома, имеющие металлические крыши, сигнал все равно отразится куда угодно. Радиосвязи проводились в FT8 и телеграфе. Экспериментальным образом я установил, что антенна уверенно держит до 40 Вт в любом из этих режимов на любом из диапазонов. При использовании большей мощности что-то где-то начинает перегреваться (вероятно, изолятор в кабеле) и КСВ уплывает, а при мощности 80 Вт КПЕ гарантированно пробивает.

Важно! При работе на магнитную рамку с мощностью 40 Вт рекомендуется находится от нее на расстоянии не менее пяти метров. При использовании мощности 10 Вт или меньше это расстояние может быть уменьшено до двух метров.

Радиосвязи были успешно проведены в каждом из диапазонов. На 40 метрах в FT8 по расстоянию победила Великобритания, 2752 км. При этом был получен рапорт -16 дБ. В телеграфе победил Краснодар, расстояние 1250 км, рапорт 569. На 30 метрах в FT8 по дальности победила Италия, 2250 км с рапортом -24 дБ, в телеграфе — Норвегия, 1170 км с рапортом 579. На 20 метрах в FT8 победил город Омск, 2240 км с рапортом -25 дБ, в телеграфе — Израиль, 2660 км, рапорт 599 (по всей видимости, символический). Само собой разумеется, были проведены и другие радиосвязи. При этом на каждом из диапазонов я работал недолго, буквально по паре часов.

При работе в FT8 сайт pskreporter.info типично показывает что-то вроде:

Здесь показан отчет после 15 минут работы на общий вызов в диапазоне 40 метров. Это наихудшая картина, поскольку антенна наименее эффективна в этом диапазоне. На 30 и 20 метрах картина аналогичная, только на 20 метрах мой сигнал еще иногда долетает до США и Канады.

Полученные результаты превзошли все мои ожидания. Учитывая размеры магнитной рамки, тот факт, что она использовалась из дома, а также ограниченную мощность, считаю, что антенна показала себя прекрасно. Я намерен продолжить экспериментировать с этим видом антенн.

Заключение

Рекомендуемые ссылки:

• Magnetic Loop Antenna: Slightly Different Each Time, 4th Edition — интересная книжка, полностью посвященная магнитным рамкам.
  Многое из написанного выше, в том числе про безопасное расстояние до антенны и недостатки антенн из нескольких витков, я почерпнул из нее;
• Small Transmitting Loop Antennas, автор Steve Yates, AA5TB. Хорошая статья о магнитных рамках, а также подборка ссылок на эксперименты многих радиолюбителей;
• Есть несколько онлайн-калькуляторов магнитных рамок, например первый и второй. Я бы не стал слишком уж доверять подобным калькуляторам. Но чтобы прикинуть размеры и эффективность будущей антенны они сгодятся;
• В свое время мне очень понравилась серия статей о магнитных рамках в блоге esorensen.com. К сожалению, сейчас этот сайт доступен только на web.archive.org;

Магнитную рамку можно безусловно рекомендовать как интересный эксперимент для повторения. Также ее по достоинству оценят радиолюбители, не имеющие возможности установить полноразмерную КВ антенну на улице или на крыше. Магнитная рамка может быть интересным вариантом для выхода в эфир, будучи в гостях, живя в отеле или работая в полевых условиях.

Но в последнем случае придется приложить чуть больше усилий, чтобы антенна была разборной, герметичной, и устойчивой к ветру. Еще на магнитную рамку можно провести радиосвязи в направлениях, в которых обычно не работает ваша основная антенна. Наконец, для многих радиолюбителей магнитная рамка, вероятно, будет одним из немногих способов выйти на диапазоны 80 и 160 метров.

В общем, антенна интересная, и определенно имеет свои области применения.

Дополнение: Доработка антенны описана в посте Магнитная рамочная антенна на пять КВ-диапазонов. Вас также могут заинтересовать статьи Г-образная антенна на диапазон 80 метров и Диполь на 80 метров с удлиняющими катушками.

Метки: Антенны, Беспроводная связь, Любительское радио.
