Какие бывают типы проводников и кабелей. Из каких материалов изготавливаются проводники. Где применяются разные виды кабелей. Какими свойствами обладают различные проводники и кабели.
Основные типы проводников и их характеристики
Проводники и кабели являются важнейшими элементами любых электрических и электронных систем. Они обеспечивают передачу электрической энергии и сигналов между различными компонентами. Существует множество видов проводников, отличающихся по конструкции, материалам и характеристикам.
Одножильные и многожильные проводники
По конструкции проводники делятся на одножильные и многожильные:
- Одножильные состоят из одной цельной жилы. Они жесткие, используются в основном для стационарной прокладки.
- Многожильные состоят из нескольких тонких проволок, скрученных вместе. Они более гибкие, применяются там, где нужна подвижность.
Материалы проводников
Основные материалы для изготовления проводников:
- Медь — обладает высокой проводимостью, наиболее распространена.
- Алюминий — дешевле меди, но хуже по характеристикам.
- Серебро — лучший проводник, но очень дорогой.
- Сталь — используется в основном для усиления конструкции кабелей.
Виды изоляции и оболочек кабелей
Изоляция и оболочка защищают проводники от внешних воздействий и предотвращают утечки тока. Наиболее распространенные материалы:
- ПВХ (поливинилхлорид) — дешевый и универсальный материал.
- Полиэтилен — хорошие диэлектрические свойства.
- Фторопласт — высокая термостойкость и химическая стойкость.
- Резина — эластичная и стойкая к механическим воздействиям.
- Силикон — высокая гибкость и термостойкость.
Основные виды кабелей и их применение
Силовые кабели
Используются для передачи и распределения электроэнергии. Рассчитаны на большие токи и напряжения. Применяются для подключения промышленного оборудования, в системах электроснабжения зданий и сооружений.
Контрольные кабели
Предназначены для передачи сигналов управления, контроля и измерения. Используются в системах автоматики, телемеханики, сигнализации. Имеют большое количество жил малого сечения.
Коаксиальные кабели
Применяются для передачи высокочастотных сигналов с минимальными потерями и помехами. Используются в системах кабельного телевидения, видеонаблюдения, компьютерных сетях.
Витая пара
Наиболее распространенный вид кабеля для компьютерных сетей и телефонии. Состоит из нескольких пар скрученных проводников. Обеспечивает хорошую помехозащищенность.

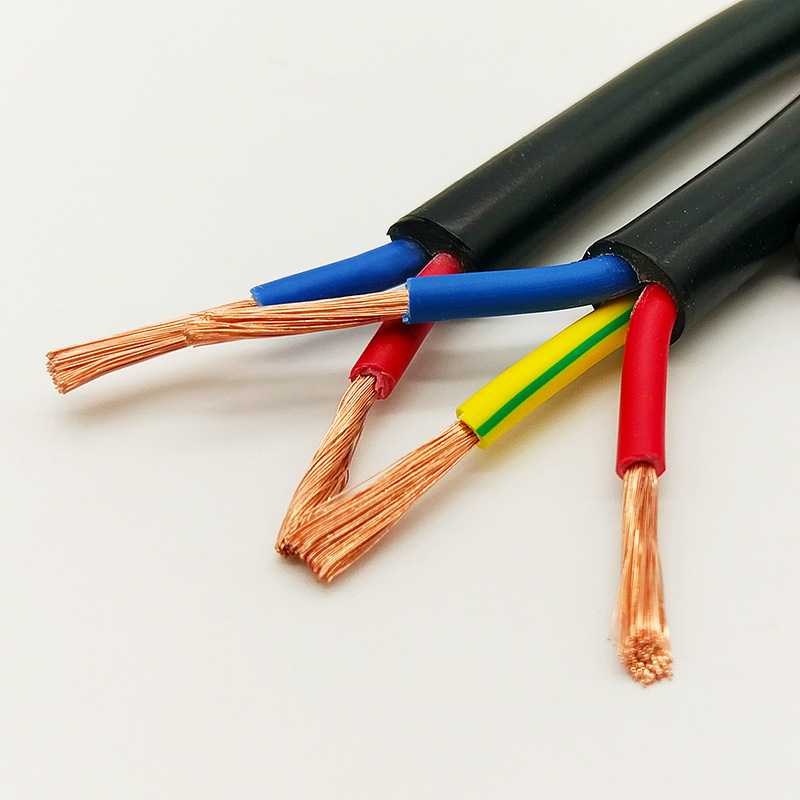

Особенности многожильных кабелей
Многожильные кабели содержат несколько изолированных проводников в общей оболочке. Они обладают рядом преимуществ:
- Высокая гибкость и подвижность
- Возможность передачи нескольких сигналов по одному кабелю
- Удобство монтажа и прокладки
- Экономия пространства по сравнению с отдельными проводами
Характеристики многожильных кабелей
Основные параметры многожильных кабелей:
- Количество жил — от 2 до 60 и более
- Сечение жил — от 0,08 до 240 мм2
- Материал изоляции — ПВХ, полиэтилен, фторопласт и др.
- Наличие экрана — экранированные и неэкранированные
- Тип оболочки — ПВХ, полиуретан, резина и др.
Экранированные и неэкранированные кабели
По наличию экрана кабели делятся на:
Экранированные кабели
Имеют дополнительный проводящий слой под оболочкой (экран). Экран снижает уровень электромагнитных помех и наводок. Применяются для передачи слабых сигналов в условиях сильных электромагнитных полей.
Неэкранированные кабели
Не имеют экранирующего слоя. Более дешевые и гибкие. Используются там, где нет жестких требований к помехозащищенности.
Области применения различных кабелей
Разные типы кабелей применяются в следующих отраслях и системах:
- Электроэнергетика — силовые кабели
- Промышленная автоматика — контрольные кабели
- Телекоммуникации — витая пара, оптоволокно
- Компьютерные сети — витая пара, коаксиальные кабели
- Системы безопасности — комбинированные кабели
- Транспорт — автомобильные, авиационные кабели
- Медицина — специальные медицинские кабели
Выбор кабеля для конкретного применения
При выборе кабеля необходимо учитывать следующие факторы:
- Назначение и условия эксплуатации
- Требуемые электрические характеристики
- Механические нагрузки
- Температурный режим работы
- Требования к гибкости
- Уровень электромагнитных помех
- Химическая стойкость
- Требования пожарной безопасности
Правильный выбор типа кабеля позволяет обеспечить надежную и эффективную работу электрических и электронных систем в течение длительного срока.
Типы проводников | Кабели Atlas
Технически чистая медь (TPC)
Технически чистая медь (Tough Pitch Copper, TPC) – тип металла, обычно используемого в в кабелях широкого назначения, например силовых кабелях и многих недорогих аудиокабелях. Технически чистая медь выплавляется один раз и формируется в виде цилиндрического проводника (проволоки), после чего остывает. Эта проволока многократно протягивается, пока не достигнет требуемого диаметра.
Технически чистая медь содержит примерно 300-500 миллионных долей кислорода и других примесей, что считается чересчур высоким уровнем для серьезных аудиоприложений. При использовании технически чистой меди в акустических кабелях потеря тонких деталей приводит к «глухому» звучанию аудиосистемы.
Бескислородная медь (OFC)
Способ получения бескислородной меди (Oxygen Free Copper, OFC) был разработан в Японии в 1975 году – к этому времени становилось все более очевидным, что качество звучания связано с качеством меди и ее обработкой в процессе производства кабеля.
Бескислородная медь производится при помощи экструзионного процесса в бескислородной инертной атмосфере. Благодаря этому достигается пониженное содержание кислорода (10 мг/дм3) по сравнению с технически чистой медью и улучшенная проводимость (на 0,5-2% лучше, чем у технически чистой меди). Таким образом, бескислородная медь позволяет создавать аудиокабели значительно более высокого качества. Проводники высокой степени очистки звучат гораздо чище, чем такие же из технически чистой меди, поскольку они содержат меньше пограничных участков между кристаллами металла, которые вызывают потери сигнала. В кабелях Atlas используется только бескислородная медь.
Бескислородная медь с линейными кристаллами (LC-OFC)
В 1975 году компания Hitachi разработала собственный метод снижения зернистости меди, то есть уменьшения количества границ между кристаллами проводника. LC-OFC – запатентованный Hitachi процесс и их эксклюзивный продукт. После экструдирования медная проволока вновь нагревается (отжигается), благодаря чему снижается число примечей между границами кристаллов, а длина кристаллов увеличивается.
Типичный кристалл в проводнике LC-OFC диаметром 1 мм имеет длину 130 мм – по сравнению со всего лишь 4 мм в проводниках из технически чистой и бескислородной меди. Компания Atlas Cables не использует LC-OFC – лучшие результаты дает медь ОСС, получаемая по методу Оно.
Медь, получаемая по методу непрерывного литья Оно (OCC)
В 1985 году профессор Оно из Технологического института Чиба (Япония) запатентовал метод ОСС для вытягивания монокристаллической меди из расплава. Обычно при застывании чистого металла его кристаллы образуют особый геометрический узор, “растущий” подобно тому, как растут ветви деревьев. У каждого из кристаллов есть границы, действующие как потенциальный барьер с нелинейным сопротивлением. Эти границы препятствуют свободному прохождению электрического тока.
В технологии ОСС после прохождения через литейную форму экструдированный металл разогревается заново, благодаря чему по краям заготовки образуются границы единой кристаллической структуры.
Затем заготовка вытягивается, образуя цельный проводник. В проводнике диаметром 0,3 мм, изготовленном по методу Оно, длина кристалла достигает 125 метров!
Преимущества этой технологии очевидны – из-за отсутствия границ между кристаллами не нарушается целостность аудиосигнала, а принимающее оборудование получает больше информации, что приводит к повышению детальности звучания. В топовых кабелях Atlas используется медь ОСС.
| TPC | OFC | OCC | ||
| Чистота | >99,9% | >99,99% | >99,999% | |
| Удельная масса | 8,75 | 8,926 | 8,938 | |
| Газовые примеси | O2 | 200~500 мг/дм3 | <10 мг/дм3 | <5 мг/дм3 |
| h3 | <0. 5 мг/дм3 | <0.5 мг/дм3 | <0.35 мг/дм3 | |
| Средний размер кристалла | 0,007 м | 0,02 м | 125,00 м | |
| Количество кристаллов на метр | 150 | 50 | 0,008 | |
Посеребренная медь
Для посеребренных медных проводников характерна хорошая динамика в области верхних частот. Кабели из посеребренной меди могут «оживить» глухо звучащую систему, однако делают они это за счет ухудшения передачи низкочастотных сигналов. Кроме этого, кабели из посеребренной меди приводят к утомлению и раздражению слуха при длительном прослушивании. В межблочных и акустических кабелях лучше избегать применения посеребренной меди, как и любых других материалов с различным сопротивлением. Хотя это сравнительно дешевый метод производства кабелей, которые поначалу звучат вроде бы прекрасно, компания Atlas Cables никогда не использовала и не будет использовать посеребренную медь в аналоговых кабелях.
Наши клиенты часто жаловались, что с посеребренными кабелями других производителей их аудиосистема звучит так ярко, что они не могут этого больше выносить. Гораздо лучшие результаты достигаются при использовании чистой меди и высококачественных диэлектриков.
Чистое серебро
Благодаря низкому сопротивлению серебро – лучший проводник, чем медь. Однако любой проводник, будь то серебро или медь, при использовании в аудиоприложениях должен иметь достаточное поперечное сечение. Поскольку серебро существенно дороже меди, для снижения стоимости кабеля поперечное сечение серебряных кабелей часто «приносится в жертву», из-за чего басы становятся чересчур «легкими». Однако высококачественные серебряные кабели отличаются великолепной скоростью, динамикой и детальностью во всем акустическом спектре. В кабелях Atlas Asimi используются проводники из серебра OCC, поперечное сечение акустического кабеля Asimi достигает 3,5 м 2! Кабели Asimi смело можно назвать лучшими в мире.
Проводник заземляющий — ТЦ ЭМИ
Перейти к контенту
КАТАЛОГ > Электромонтажные изделия > Проводник заземляющий
Проводник заземляющий
Купить, характеристика, описание, цена
Проводники заземления используются для заземления металлических конструкций, корпусов машин, аппаратов, щитов.
Проводник заземляющий изготавливается из медного многожильного луженного провода сечением 6мм2 и медного наконечника.
Под заказ возможно изготовление из провода других сечений.
Вид изделия | Проводник заземляющий |
Климатическое исполнение | УХЛ 3 |
Материал | Медь с покрытием олово-висмут |
Тип изделия | Тип вводов | Сечение провода | Длина провода | Количество наконечников | Упаковка |
| П-150 | Кабель | 6 мм2 | 150 мм | 2 | M: 16 Д: 150 Ш: 3 В: 3 |
П-200 | Кабель | 16 мм2 | 200 мм | 2 | M: 28 Д: 200 Ш: 5 В: 5 |
П-200 | Кабель | 6 мм2 | 200 мм | 2 | M: 19 Д: 200 Ш: 3 В: 3 |
П-250 | Кабель | 6 мм2 | 250 мм | 2 | M: 22 Д: 250 Ш: 3 В: 3 |
П-300 | Кабель | 25 мм2 | 300 мм | 1 | M: 70 Д: 300 Ш: 6 В: 6 |
П-300 | Кабель | 6 мм2 | 300 мм | 2 | M: 25 Д: 300 Ш: 3 В: 3 |
П-300 | Кабель | 16 мм2 | 300 мм | 2 | M: 60 Д: 300 Ш: 5 В: 5 |
П-1 | Кабель | 6 мм2 | 308 мм | 1 | M: 19 Д: 308 Ш: 3 В: 3 |
П-350 | Кабель | 6 мм2 | 350 мм | 2 | M: 28 Д: 350 Ш: 3 В: 3 |
П-400 | Кабель | 6 мм2 | 400 мм | 2 | M: 30 Д: 400 Ш: 3 В: 3 |
П-400 | Кабель | 16 мм2 | 400 мм | 2 | M: 101 Д: 400 Ш: 5 В: 5 |
П-500 | Кабель | 16 мм2 | 500 мм | 2 | M: 94 Д: 500 Ш: 5 В: 5 |
П-500 | Кабель | 6 мм2 | 500 мм | 2 | M: 37 Д: 500 Ш: 3 В: 3 |
П-500 | Кабель | 25 мм2 | 500 мм | 2 | M: 110 Д: 500 Ш: 6 В: 6 |
П-500 | Кабель | 16 мм2 | 500 мм | 1 | M: 94 Д: 500 Ш: 5 В: 5 |
П-550 | Кабель | 6 мм2 | 550 мм | 2 | M: 40 Д: 550 Ш: 3 В: 3 |
П-650 | Кабель | 6 мм2 | 650 мм | 2 | M: 44 Д: 650 Ш: 3 В: 3 |
П-700 | Кабель | 6 мм2 | 700 мм | 2 | M: 49 Д: 700 Ш: 3 В: 3 |
П-750 | Кабель | 6 мм2 | 750 мм | 2 | M: 52 Д: 750 Ш: 3 В: 3 |
П-800 | Кабель | 16 мм2 | 800 мм | 1 | M: 131 Д: 800 Ш: 5 В: 5 |
П-800 | Кабель | 16 мм2 | 800 мм | 2 | M: 109 Д: 800 Ш: 5 В: 5 |
П-800 | Кабель | 6 мм2 | 800 мм | 2 | M: 56 Д: 800 Ш: 3 В: 3 |
П-800 | Кабель | 25 мм2 | 800 мм | 1 | M: 200 Д: 800 Ш: 6 В: 6 |
П-900 | Кабель | 6 мм2 | 900 мм | 2 | M: 58 Д: 900 Ш: 3 В: 3 |
П-1000 | Кабель | 6 мм2 | 1000 мм | 2 | M: 64 Д: 1000 Ш: 3 В: 3 |
П-1000 | Кабель | 25 мм2 | 1000 мм | 2 | M: 271 Д: 1000 Ш: 6 В: 6 |
П-1000 | Кабель | 16 мм2 | 1000 мм | 1 | M: 271 Д: 1000 Ш: 5 В: 5 |
П-1000 | Кабель | 16 мм2 | 1000 мм | 2 | M: 122 Д: 1000 Ш: 5 В: 5 |
П-1500 | Кабель | 6 мм2 | 1500 мм | 2 | M: 91 Д: 1500 Ш: 3 В: 3 |
П-600 | Кабель | 16 мм2 | 600 мм | 2 | M: 96 Д: 600 Ш: 5 В: 5 |
Также вас может заинтересовать:
Секции троллейные К580, К581, К582, К583, К584, К585, К586, К587, К588, К589
Коробки ответвительные Л245, Л251
Шинодержатели ШКШ
Коробки установочные КУВ-1М
Крышка угла вверх КУВ
Купить перемычки ПГС, узнать подробную характеристику, описание, цену вы можете по телефонам:
- (499) 403-19-90
Многожильный провод и кабель
Линейка многожильных проводов Consolidated предназначена для использования в ряде коммуникационных приложений, таких как системы громкой связи, схемы дистанционного управления, органы управления исполнительными механизмами, аудио- и звуковые системы и передача данных.
доступен в размерах 14, 16, 18, 20, 22 и 24 AWG в самых разных конфигурациях, включая гибкий кабель, и представляет собой отожженный многожильный луженый медный провод, все из которых соответствуют требованиям RoHS, UL и CSA. .
Изоляция доступна в различных стилях UL и ПВХ с цветовой кодировкой или с хромово-серой внешней оболочкой из ПВХ с температурным диапазоном от (CM) -20°C до 80°C (от -4°F до 176°F) и (UL ) от -40°C до +80°C в зависимости от применения. Многожильный кабель доступен в конфигурациях от 2 до 60 жил, с различной толщиной оболочки в зависимости от количества жил.
Consolidated Electronic Wire & Cable также предлагает экранированный фольгой кабель от 14 до 24 AWG, доступный в конфигурациях с 2, 3 и 4 проводниками.
Этот кабель состоит из отожженного многожильного луженого медного провода, изоляции из полиэтилена с цветовой маркировкой и экранов из полиэфирной алюминиевой фольги с многожильным заземляющим проводом из луженой меди.
Кроме того, у нас есть кабель 20 AWG, 22 AWG и 24 AWG, который может содержать до 60 проводников и имеет полужесткую изоляцию из ПВХ, экран из оплетки из луженой медной проволоки с покрытием 85% и оболочку из серого ПВХ.
Ознакомьтесь с нашими лучшими продуктами: Электронный кабель | Блок питания и втягивающее устройство | RG и коаксиальные кабели | Кабель на заказ | Провода 16 AWG | Кабели и провода стандарта UL | Коаксиальный вещательный кабель | Кабели SJTW | Техническая информация | Верхний блок питания | Гибкая проволока | Оловянная проволока | UL стиль 1007 и UL стиль 1569
Популярные сообщения в блогах: American Wire Gauge | Формованный кабель | Рох | Что такое стандарты NEMA? | Куртки BestPower Cord
Универсальность многопроводников
От приборных панелей, управляющих тяжелым оборудованием, до самых тонких профессиональных звуковых систем, современные сборки полагаются на проводники для питания, операций и многого другого.
Различные приложения требуют различных уровней сопротивления и проводимости, а это означает, что доступны провода из всех материалов, размеров и комбинаций, точно настроенные для конкретных целей. Многожильный кабель является идеальным примером многожильного, очень универсального типа провода, особенно популярного в отрасли связи.
Что такое многожильный кабель?
Многожильные кабели представляют собой уникальный вариант многожильного провода, в котором каждый кабель содержит по крайней мере два (а часто и больше) отдельных проводника внутри общей оболочки. В зависимости от конфигурации, эти кабели могут иметь до 60 отдельных проводников, все они связаны в одном многожильном изделии, причем как одножильные, так и многожильные проводники смотаны вместе.
Один из самых разнообразных типов кабелей, доступных на современном рынке. Различные количества (и качество) проводников, предлагаемые в одном многожильном кабеле, делают его идеальным для приложений, требующих комплексной передачи питания, сигналов связи, управления и доступа.
информация.
Три самых популярных варианта:
Кабель без камер или стояков проложен между этажами и в помещениях зданий без камер. Как пленумные, так и непленумные кабели обычно требуют высокой прочности на растяжение, поскольку они могут регулярно проходить или свисать через открытые желоба.
Поскольку они часто используются в вертикальных и несущих конструкциях, эти кабели часто включают дополнительные усилители или физически более прочные проводники.
9Кабели 0002 Plenum специально рассчитаны на прокладку внутри помещений внутри здания и систем HVAC. Требуя уникальных оболочек и изоляции, чтобы противостоять экстремальным температурам и строгим нормам и стандартам пожарной безопасности, они часто используют малодымные материалы из ПВХ или FEP.Телефонные и сетевые коммуникационные кабели должны иметь класс защиты «пленум», поскольку они обычно проходят по всему зданию, обеспечивая легкий путь распространения огня.
Экранированный кабель имеет общий проводящий слой под оболочкой, который представляет собой клетку Фарадея.
Этот электромагнитный экран сводит к минимуму шум и помехи для обеспечения четкости сигналов, а также уменьшает электромагнитное излучение.
Общие материалы проводников
Проводники могут быть изготовлены из электролитов, металлов, плазмы, графита и даже проводящих полимеров, а также из сверхпроводников и полупроводников.
Обычные металлы включают:
- Медь, известная своей высокой проводимостью
- Отожженная медь, международный стандарт электрических проводников
- Серебро, обладает высокой проводимостью, но наименее практичный материал из-за стоимости
- Алюминий, недорогой проводник, идеально подходящий для распределения низкого и высокого напряжения
- Сталь, плакированная алюминием или медью для соответствующего уровня проводимости
Общая оболочка и изоляционные материалы
Для удовлетворения конкретных потребностей специальные кабели также могут быть адаптированы другими способами.
Фактические проводящие металлы, из которых состоит кабель, усиливаются изоляционным материалом или оболочкой, обернутой вокруг них. Вес, гибкость и защитные свойства этого дополнительного слоя могут существенно повлиять на конечные характеристики кабеля в конкретном приложении.
отвечают за снижение утечки тока, а также за защиту кабельной сборки от окружающей среды. Распространенный выбор изоляторов включает:
- Неопрен, маслостойкий, огнестойкий и химически стойкий синтетический каучук
- Эластомер EPDM (этилен-пропилен-диеновый мономер), очень эластичный компаунд, хорошо работающий в широком диапазоне температур
- Силиконовый каучук, обеспечивающий превосходную гибкость
- Слюдяная лента, изолятор с чрезвычайно высокой термостойкостью
- Термопласт (PT, PVC, Teflon™, Tefzel® и т. д.), семейство материалов с превосходной изоляцией, высокой гибкостью и устойчивостью к влаге и химическим веществам
В зависимости от количества проводников и конфигурации кабеля толщина оболочки и термостойкость варьируются в диапазоне от (CM) от -20 до 80 градусов C и (UL) от -40 до более 80 градусов C.
В дополнение к изоляции экранированный кабель может быть обернут металлической оплеткой, металлической лентой или оплеткой из фольги. Этот дополнительный слой материала обеспечивает электромагнитное экранирование кабеля, предотвращая прерывание передачи сигнала любыми дополнительными электрическими помехами. Это также снижает электромагнитное излучение кабеля. Эти экранированные кабели часто имеют заземляющий провод, обычно сделанный из меди или луженой меди, для обеспечения дополнительного заземления.
Размер и сечение многожильных кабелей
Широко доступные кабели калибра от 14 до 24 AWG (американский калибр проводов), размеры этих кабелей могут быть обманчивы в зависимости от различной толщины оболочки, необходимой для проекта. Как правило, калибровка называется в зависимости от количества матриц, через которые проходит проволока стандартного размера во время производства. С каждым увеличением на шесть калибров диаметр проволоки удваивается, а с каждым увеличением на три калибра площадь проволоки примерно удваивается.
Однако воздушные карманы и разновидности изоляции в кабелях и многожильных проводах несколько усложняют определение размеров, особенно при оценке невооруженным глазом. Эти кабели занимают значительно больше физического пространства, чем один сплошной проводник, поскольку калибр измеряется на основе суммы площадей поперечного сечения каждого отдельного проводника, а не его общего размера.
Некоторые из наиболее распространенных повседневных калибров для многожильных кабелей и их применения включают:
- Кабель динамика, 14-16 AWG
- Коаксиальный кабель, 18-20 AWG
- Cat 5, Cat 5e и Cat 6 (LAN и Ethernet), 24 AWG
- Телефонный кабель, 22-28 AWG
Отрасли и приложения
Универсальность, прочность и бесчисленные варианты индивидуальной настройки делают эти кабели ключевым инструментом в самых разных отраслях и тысячах повседневных приложений.
Этот уникальный материал можно найти в:
- Медицина и медицинская электроника
- Компьютеры и цифровая периферия
- Технологии связи
- Аудио и звуковые системы
- Встроенные средства управления
- Приборы и панели управления и оборудование
- Жгуты проводов и кабельные сборки
- Средства передачи данных
- Системы громкой связи и встроенные громкоговорители
- Системы безопасности, наблюдения и сигнализации
- Цепи дистанционного управления
- Элементы управления приводом
- Низковольтные источники питания
- И более
Узнать больше
В течение почти 100 лет Consolidated Electronic Wire & Cable поставляет индивидуальные кабельные решения для различных отраслей промышленности для широкого спектра применений, включая многожильные кабели для профессионалов в области связи.
Чтобы узнать больше о лучшем кабельном решении для вашего следующего проекта, позвоните по номеру по номеру 9.0158 к нам сегодня.
[/развернуть]
Многожильный/многопарный – объединенный электронный провод и кабель
Многожильный/многопарный – объединенный электронный провод и кабель Экранированный многожильный проводник Экранированный многожильный кабель Неэкранированный многожильный проводник Неэкранированный многожильный кабельФильтровать продукты
Запрос котировок Корзина
Показано 1–40 из 622 результатов
40 товаров на странице45 товаров на странице60 товаров на страницеВсе товары на странице Сортировать по AWG ↓Сортировать по номеру детали Сортировать по номинальному внешнему диаметру ↑ Ширина (декабрь)
ОД (в)
300
478
770
750
310
287
355
250
350
455
650
405
476
260
306
363
423
