Расчет диаметра провода для плавких вставок предохранителей

Плавкий предохранитель — это установочное изделие, предназначенное для защиты электроприборов путем отключения подачи на них электроэнергии при превышении допустимой величины тока способом расплавления установленной в предохранителе калиброванной проволоки. Для защиты электрической проводки и дорогостоящей радиоаппаратуры от короткого замыкания, бросков тока в питающей сети и обеспечения безопасной эксплуатации электроприборов широко используются плавкие вставки — предохранители.

Они выпускаются разных конструкций, типоразмеров и на любые токи защиты. Рассмотренная технология ремонта предохранителей при соблюдении всех условий обеспечит его защитную функцию. Но не каждый имеет опыт работы с паяльником и измерения диаметра проволоки. Да и в любом случае предохранитель промышленного изготовления будет работать надежнее. Квартирную электропроводку раньше тоже защищали исключительно с помощью плавких предохранителей, установленных в пробки.

В настоящее время для защиты электропроводки применяются более надежные многоразовые приборы защиты от коротких замыканий — автоматические выключатели. В электроприборах же, более лучшей защиты от коротких замыканий, чем плавкий предохранитель пока ничего не придумали. Особенно актуально применение плавких предохранителей в автомобилях, так как они являются единственным надежным и дешевым средством защиты от короткого замыкания.

Условное графическое обозначение плавкого предохранителя на схемах похоже на обозначения сопротивления, и отличается только тем, что через середину прямоугольника линия проходит не разрываясь. Рядом с условным обозначением обычно пишется и буквенное обозначение Пр.

Иногда на схемах просто пишут thermal fuse или fuse. При эксплуатации предохранители выходят из строя, и их приходится заменять новыми. Считается, что предохранители ремонту не подлежат. Но если к делу ремонта подойти грамотно, то практически любой предохранитель можно с успехом отремонтировать и использовать повторно.

Ведь корпус предохранителя остается целым, а перегорает только тонкая калиброванная проволока, размещенная внутри корпуса. Если перегоревшую проволоку заменить на такую же, то предохранитель сможет служить дальше. В случае превышения тока номинала предохранителя, проволока начинает нагреваться сильнее и при достижении температуры плавления металла, из которого она сделана — расплавляется, электрическая цепь разрывается, и течение тока прекращается.

Поэтому предохранитель и назвали плавким или плавкой вставкой. Видеоролик представлен в замедленном виде, для того, чтобы было хорошо видно, как происходит перегорание провода в предохранителе. В реальных условиях провод в предохранителе перегорает практически мгновенно. Все типы плавких предохранителей отличаются только внешним видом и конструкцией, а работают по одному принципу — при превышении заданного тока в цепи, в предохранителе из-за нагрева расплавляется проволока.

Основных причин выхода из строя предохранителя две, из-за бросков питающего напряжения или поломки внутри самой радиоаппаратуры. Редко, но встречаются отказы предохранителя и по причине плохого его качества. Многие думают, что предохранитель ремонту не подлежит. Но это не совсем так. В экстренной ситуации, когда под рукой нет запасного и, например, из-за отказавшегося работать авто в пути или усилителя, и срывается музыкальное сопровождение школьного бала или свадьбы, а все магазины уже закрыты, выбирать не приходится.

При грамотном подходе можно с успехом восстановить для временного использования до замены новым перегоревший предохранитель, сохранив его защитные функции. Зачастую такие проблемы решают банальным замыканием контактов держателя предохранителя любой попавшейся проволокой, а еще хуже, просто вставляют вместо предохранителя гвоздь или кусок толстой проволоки. Такое решение может окончательно все испортить и способствует возникновению пожара.

Рассмотренная в статье технология ремонта предназначена для восстановления вилочных, со слаботочными вставками, пробковых и ножевого типа предохранителей. Предохранитель трубчатой конструкции представляет собой стеклянную или керамическую трубочку, закрытую с торцов металлическими колпачками, которые соединены между собой проволокой калиброванной по диаметру, проходящей внутри трубочки.

Внешний вид трубчатых плавких предохранителей Вы видите на фотографии. К колпачкам проволока приваривается точечной сваркой или припаивается припоем. В предохранителях, рассчитанных на очень большие токи, часто полость внутри трубочки заполняют кварцевым песком. Предохранители в автомобилях выходят из строя очень редко. Обычно только в случаях, когда отказывает оборудование. Чаще всего при перегорании лампочек у фар. Дело в том, что когда обрывается нить накаливания у лампочки, образуется Вольтова дуга, нить при этом сгорает и становится короче, сопротивление резко уменьшается и величина тока многократно увеличивается.

Бывает, плавкий предохранитель в автомобиле сгорает и при заклинивании стеклоочистителей. Реже при коротких замыканиях в электропроводке. На фотографии Вы видите широко применяемые автомобильные плавкие предохранители ножевого вилочного типа. Под каждым предохранителем приведен ток его защиты в амперах.

Перегоревший предохранитель в авто положено заменять предохранителем такого же номинала, но можно его и отремонтировать, заменив перегоревший в предохранителе провод медным соответствующего диаметра.

Напряжение бортовой сети автомобиля значения не имеет. Главное — соответствие тока защиты. Если трудно определить номинал сгоревшего авто предохранителя, то можно воспользоваться цветовой маркировкой. Мощность часто указывают на этикетках, приклеенных на изделиях. Если на изделии указана потребляемая мощность, то можно рассчитать номинальный ток предохранителя по ниже приведенной формуле.

Но гораздо удобнее воспользоваться готовыми данными из таблиц. Рассмотрим на примере как выбирать предохранитель. Телевизор перестал работать после грозы. Определено, что сгорел предохранитель. Номинал его не известен. Это обозначение одной и той же мощности, но по стандартам разных стран.

Если после двух замен предохранители каждый раз перегорали, значит, поврежден электроприбор и требуется уже его ремонт.

Попытка установить предохранитель на больший ток может только нанести еще дополнительный вред изделию вплоть до не ремонтопригодности. При расчете на калькуляторе Вы получите точное значение тока. Иногда попытки определить номинал предохранителя считыванием информации не получается. На электроприборе надписей нет, на предохранителе не читаемая маркировка.

При наличии амперметра, и опыта работы с ним, то вынув предохранитель и подключив амперметр к контактам колодки, в котором был установлен предохранитель, можно измерять ток и тем самым определить его номинал.

Но тут есть подводный камень. Если предохранитель вышел из строя из-за неисправности электроприбора, то ток может быть на много больше, чем должен быть, в дополнение можно еще и вывести из строя измерительный прибор. Для ремонта предохранителя необходимо заменить перегоревшую проволоку. При производстве предохранителей на заводах используют, в зависимости от величины тока и быстродействия, калиброванные серебряные, медные, алюминиевые, никелиновые, оловянные, свинцовые и проволоки из других металлов.

Для изготовления предохранителя в домашних условиях доступна только красная медь калиброванного диаметра. Все электропровода сделаны из меди, и чем эластичней провод, тем тоньше в нем проводники и большее их количество. Поэтому вся ниже предложенная технология ориентирована на применение медной проволоки. При выборе предохранителя для аппаратуры разработчики пользуются простым законом. Ток предохранителя должен быть больше максимально потребляемым изделием.

Например, если максимальный ток потребления усилителя составляет 5 ампер, то предохранитель выбирается на 10 ампер. Первое, что необходимо найти на корпусе предохранителя его маркировку, из которой можно узнать, на какой ток он рассчитан. Часто величину тока пишут на корпусе изделия, рядом с местом установки предохранителя. Затем из ниже приведенной таблицы определить какого диаметра нужен провод.

Для определения более точных значений диаметра медной проволоки для ремонта предохранителя, или если требуется предохранитель на ток защиты, значения которого нет в таблице, можно воспользоваться ниже приведенной формулой.

Диаметр тонкого провода лучше всего измерять микрометром. Если под рукой нет микрометра для измерения диаметра проволоки, то можно воспользоваться обыкновенной линейкой. Нужно намотать витков к витку проволоки на линейку, поделить количество закрытых миллиметров на количество намотанных витков.

Получите диаметр. Делим 6,5 на Провод мотал толстый для большей наглядности. Чем больше намотаете витков на линейку, тем точнее будет результат измерений. Нужно наматывать не менее одного сантиметра.

Если в наличии проволока малой длины, то намотайте ее на любой стержень, например, отвертку, зубочистку или карандаш, а линейкой измерьте ширину намотки. Результаты измерений можете обработать с помощью онлайн калькулятора.

Первый самый простой. Проволока зачищается до блеска и наматывается на каждую чашку по несколько витков, затем предохранитель вставляется в держатель. Этот способ не надежен, и воспользоваться им можно, как временной мерой. Благодаря своей простоте он позволяет оперативно проверить исправность электроприбора.

Если при включении проволока расплавилась, значить дело не в предохранителе, и требуется более квалифицированный ремонт. Второй способ несколько сложней.

Но тоже не требует применения пайки. Нужно прогреть по очереди чашки зажигалкой или на газовой плите и удерживая через ткань руками снять их со стеклянной трубки. Нагревать можно и паяльником. Внутри чашки для хорошего контакта нужно тщательно очистить от остатков клея. Продеть зачищенную от изоляции проволоку через трубку по диагонали, загнуть ее концы вдоль трубки и надеть на место чашки.

Плавкий предохранитель отремонтирован. Третий способ по сути такой же, как и первых два.

Диаметры медного провода для плавкой вставки предохранителя

Для защиты электрических цепей от аварийных режимов работы, таких как повышенное потребление мощности или короткое замыкание , используют плавкие вставки или предохранители. Они устроены таким образом, что при протекании тока до определенного уровня ничего не происходит, но, согласно закону Джоуля-Ленца при протекании электрического тока происходит выделение тепла на проводнике. Поэтому при определенной силе тока тепла выделяется такое количество, что проводник плавкой вставки просто перегорает. В электронных схемах предохранители устанавливают на входе питания, он нужен для защиты трансформатора, дорожек платы и других узлов. Также используется для защиты электродвигателя — их часто устанавливают в щитах, к которым происходит подключение. К примеру, при заклинивании ротора электродвигателя в цепи статора и ротора тоже, для ДПТ, и двигателей с фазным ротором будет протекать повышенный ток, который сожжет предохранитель. Но если его номинал подобран чрезмерно большим, то сгорят обмотки электрической машины.

Поэтому таблица подбора диаметра проволоки была приведена только Таблица подбора диаметра провода для предохранителя.

Калькулятор расчета диаметра провода для плавких вставок предохранителей

Они обеспечивают защиту сети и собственно самого прибора от коротких замыканий или перегрузки. Конструкция плавких вставок самая разнообразная, как и размеры. Номинальные токи и напряжения на которые выпускаются предохранители соответствуют стандартным значениям. От величины номинального напряжения предохранителя зависят его габаритные размеры, а именно длина, чем выше номинальное напряжение предохранителя тем больше расстояние между контактами. Номинальный ток определяется сечением проволоки внутри предохранителя. Хотя в более дорогих устройствах уже можно встретить и самовосстанавливающиеся электрические предохранители, большинство приборов по-прежнему оснащены обычными предохранителями. Наиболее распространенные предохранители это так называемые, трубчатые.

Калькулятор для расчета плавкой вставки предохранителя

Плавкие предохранители широко используются в быту и промышленности для защиты электроустановок от токов короткого замыкания. Плавкие предохранители пробки имеет в наличии основная масса владельцев квартир и жилых домов. Малогабаритные предохранители имеются во всех типах бытовой радио-телеаппаратуры. К сожалению, в торговой сети купить вышедший из строя предохранитель на нужную силу тока не всегда возможно.

Для того, чтобы правильно обеспечить надежную защиту необходимо заранее делать расчет плавких предохранителей. Данные элементы рассчитаны на эксплуатацию в самых различных условиях, поэтому требуется их индивидуальный подбор для каждого конкретного случая.

Выбираем диаметр провода предохранителя – разбираем все тонкости вопроса

Самодельный предохранитель из медной проволоки может стать отличным временным способом заменить перегоревший предохранитель. Но если вы решились на такое, то крайне важно правильно подобрать сечение того самого проводника, который вы будете использовать. Почему это важно, каковы причины перегорания предохранителей и способы временного устранения этого неудобства мы и рассмотрим в нашей статье. Начнем с самого важного — с причин перегорания предохранителей. Перегорание предохранителя от короткого замыкания Самая банальная и распространенная причина перегорания предохранителя — это короткое замыкание.

Диаметр провода для плавких предохранителей

Заместитель главног о инженера А. Методически е указания по перезарядке предохранителей предназначены для персонала энергосистем Минэнерго СССР и содержат сведения о наиболее распространенных типах предохранителей, применяемых для защиты от токов короткого замыкания и токов перегрузки присоединений. Защитное дейс твие предохранителей заключается в способности отделения поврежденного элемента или участка сети от источника питания при нарушениях нормальных режимов работы электроустановок. Предохранители с м. Надежное г ашение дуги, возникающей при перегорании плавкой вставки, и увеличение отключающей способности предохранителей достигаются применением наполнителей например, кварцевого песка , в которые помещается плавкая вставка, созданием повышенного давления газа или газового дутья.

Как правильно выбрать диаметр провода предохранителя, каковы причины проволоки можно произвести и для значений, не указанных в таблице.

Расчет диаметра провода для плавких вставок предохранителей

Забыли пароль? Изменен п. Расшифровка и пояснения — тут. Автор: Slavikus , 6 мая в Электроника.

Таблица изготовления предохранителя на любой ток

ВИДЕО ПО ТЕМЕ: Как подобрать предохранитель нужного номинала. Как бысто найти нужный предохранитель.

Дачники часто, при перегорании «пробки» ставят, временно, самодельный плавкий электрический предохранитель «жучок». Медную проволоку подбирают по диаметру, в зависимости от нужного тока срабатывания зависимость нелинейная. Слишком толстую проволоку нужно калибровать до меньшего диаметра см. В радиолюбительской аппаратуре применение предохранителей-самоделок — только в случае достаточной индуктивности на входе трансформатор или дроссель , если их нет — ставить «быструю» электронную схему защиты.

Наибольшее распространение получили плавкие предохранители.

Расчет плавких вставкок для предохранителей

Таблица диаметров плавких вставок. Если в предохранителе перегорает плавкая вставка, ее нужно заменить. Но что делать, если нет под рукой стандартизированных вставок? Как выбрать ток плавления вставки? Ток плавления — это удвоенное значение тока номинального тока потребителя. Так, если номинальная нагрузка составляет 10 А, выбираем ток плавкой вставки, равный 20 А. Надо иметь в виду, что предохранитель мгновенно не перегорает, ему нужно какое-то время.

Предохранитель защищает от превышения тока в цепи и, не имеет значения напряжение питающей сети, в которой он установлен, это может быть батарейка на 1,5 В, и автомобильный аккумулятор на 12 В или 24 В, сеть переменного напряжения В, трехфазная сеть на В. То есть Вы можете установить один и тот же предохранитель, например номиналом 1 А и в колодке предохранителей автомобиля, и в фонарике и в распределительном щите В. Все типы плавких предохранителей отличаются только внешним видом и конструкцией, а работают по одному принципу — при превышении заданного тока в цепи, в предохранителе из-за нагрева расплавляется проволока. Основных причин выхода из строя предохранителя две, из-за бросков питающего напряжения или поломки внутри самой радиоаппаратуры.

Таблицы | Изготовление предохранителя из проволоки на любой ток

Главная Инструкции Информация Таблицы Безопасность Заземление УЗО Стандарты Книги Услуги Контакты Прайс Загрузить Сайты Форум

Наибольшее распространение получили плавкие предохранители. Они дешевы и просты в изготовлении и в случае короткого замыкания в сети надежно обеспечивает защиту проводки от возгорания. Когда перегорает плавкий предохранитель, требуется быстро его заменить. Не всегда имеется запасной предохранитель на нужный ток. Проще всего защитный предохранитель выполнить из провода соответствующего диаметра. Причем диаметр провода для необходимого тока плавления (защиты) можно выбрать из таблицы, где приведены значения для разных металлов. В качестве основания для закрепления (припаивания) плавкой вставки может использоваться каркас перегоревшего. Ток, А Диаметр провода, мм Медь Алюминий Сталь Олово 1 0,039 0,066 0,132 0,183 2 0,069 0,104 0,189 0,285 3 0,107 0,137 0,245 0,38 5 0,18 0,193 0,346 0,53 7 0,203 0,25 0,45 0,66 10 0,25 0,305 0,55 0,85 15 0,32 0,4 0,72 1,02 20 0,39 0,485 0,87 1,33 25 0,46 0,56 1,0 1,56 30 0,52 0,64 1,15 1,77 35 0,58 0,70 1,26 1,95 40 0,63 0,77 1,38 2,14 45 0,68 0,83 1,5 2,30 50 0,73 0,89 1,6 2,45 60 0,82 1,0 1,8 2,8 70 0,91 1,1 2,0 3,1 80 1,0 1,22 2,2 3,4 90 1,08 1,32 2,38 3,65 100 1,15 1,42 2,55 3,9 120 1,31 1,60 2,85 4,45 160 1,57 1,94 3,2 4,9 180 1,72 2,10 3,7 5,8 200 1,84 2,25 4,05 6,2 225 1,99 2,45 4,4 6,75 250 2,14 2,60 4,7 7,25 275 2,2 2,80 5,0 7,7 300 2,4 2,95 5,3 8,2 325 2,6 3,11 5,6 8,75 Хотелось бы отметить, что номинал предохранителя это ток, который предохранитель может выдержать длительное время, а не ток плавления. Плавкая вставка должна перегорать за 10 секунд при токе, превышающем номинальный в 2,5 раза

Провод для предохранителей таблица

Подбор сечения силового кабеля.

Работу электрической схемы постоянного тока можно легко объяснить, применяя аналогию движения электронов по проводнику движению воды по трубопроводу. Электрическая цепь ведет себя аналогично гидравлической системе подачи воды под
давлением. Электрический провод, по которому движутся электроны — это труба, по которой течет вода. Аккумуляторная батарея аналогична водонапорной башне (или насосу), которая создает давление в системе. Разность давления воды между начальной
точкой трубы, где установлен насос и ее конечной точкой заставляет течь воду по трубопроводу. Точно так же, разность потенциалов (напряжение) на концах проводника обеспечивает движение электронов по проводу. Количество воды, протекающее за
определенный промежуток времени через сечение трубы называют расходом воды в трубе (литр/сек). Аналогично расходу воды, сила тока в проводнике определяется как количество электрического заряда, переносимого за определенный промежуток времени
через сечение провода. Если сила тока со временем не меняется, то такой ток называют постоянным. Прение, возникающее в процессе движения электронов о кристаллическую решетку проводника принято называть сопротивлением проводника. Сопротивление
измеряется в Омах. По закону Ома для участка цепи сопротивление равно отношению напряжения к силе тока.

1 Ом = 1 Вольт /1 Ампер

Сопротивление проводника вызывает его нагрев. Поэтому правильный выбор сечения кабеля является очень важной задачей. Чем больше сечение кабеля, тем меньше его сопротивление, и тем больший ток он сможет пропустить. Следует помнить,
что с увеличением длины проводника сопротивление растет.

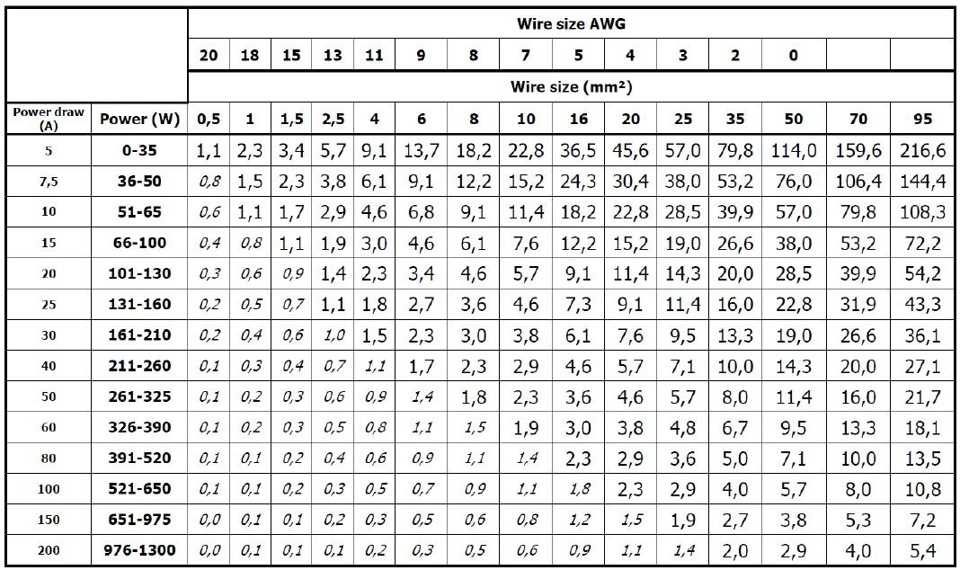

Автомобильные аудиосистемы потребляют большой ток, особенно если устанавливается несколько усилителей мощности. Напряжение в энергосистеме автомобиля постоянно и равно 12В, поэтому для обеспечения высокой мощности аудиосистема вынуждена потреблять большое количество тока. Усилитель является самым энергопотребляющим компонентом в звуковых системах. Поэтому для расчета
сечения силового кабеля нам прежде всего необходимо будет определить максимальную мощность усилителя. Для начала надо в спецификации к усилителю прочитать его среднюю мощность при 2 Ом или 4 омной нагрузке. Допустим, что мы имеем четырехканальный усилитель, RMS мощность которого равна 35 Вт на канал. Полная RMS мощность равна произведению количества каналов на мощность одного канала:
35 Вт х 4 = 140 Вт. (средняя мощность)

Зная, что средняя (RMS) мощность соответствует приблизительно 50% эффективности усилителя, то для определения максимальной мощности надо удвоить ее значение:
140 Вт х 2

280 Вт. (максимальная мощность)

Из физики известно, что мощность равна произведению силы тока на напряжение. Следовательно, сила тока равна:
Ампер = Ватт/Вольт.

Напряжение в сети автомобиля известно и равно приблизительно 13В. Значит, ток потребляемый нашим усилителем будет равен:
280 Вт /13 В = 21. 53 A

Подобные вычисления следует произвести для каждого усилителя в аудиосистеме. После необходимо определить длину силового кабеля от аккумулятора до распределительного блока, а затем от этого блока до каждого компонента системы. Зная потребляемую силу тока и длину кабеля, обращаемся к специальной таблице подбора сечения и длины кабеля и подбираем необходимый калибр кабеля. Данные в таблице учитывают тот факт, что силовой кабель, сечение которого подобрано удовлетворяет не только потреблению тока усилителем, но и рассчитано на питание остальных компонентов аудиосистемы. Сечение заземляющих кабелей должно быть такое же, как и сечение питающих проводов. Плюсовой провод и заземление желательно тянуть от аккамулятора, если это невозможно по какой-то причине, заземлять ВСЕ компоненты системы нужно в одной точке, дабы исключить разность потенциалов между компонентами.
Расчет номинала предохранителя.
Расстояние от плюсовой клеммы аккумулятора до потребителя в основном превышает 40 сантиметров, поэтому устанавливаем защитный предохранитель, естественно не далее 40 сантиметров от аккумуляторной клеммы, а лучше устанавливать главный предохранитель возможно ближе к плюсовой клемме аккумулятора. Его назначение, защитить питающий кабель от возгорания, например в случае аварии автомобиля (ДТП). Повреждение автомобиля может быть пустяковым, но пережатый питающий кабель приведет к короткому замыканию, возгоранию и уничтожению автомобиля. Номинал главного предохранителя определяется МАКСИМАЛЬНО возможным номиналом предохранителя для данного сечения кабеля. Например для кабеля сечением 2 GA МАКСИМАЛЬНО возможный номинал предохранителя составляет 150 Ампер. А можно поставить предохранитель номиналом, допустим 100 Ампер, 80Ампер или 50 Ампер? Да можно! Можно поставить любой предохранитель, при одном условии, что он НЕ БУДЕТ превышать номинал 150 Ампер (иначе смысл этого предохранителя пропадает). Общий максимальный ток, который может быть потреблен к примеру двумя усилителями (моноблок 80А и двухканальник 30А), составляет 110 Ампер, так что если поставить главный предохранитель номиналом 100 Ампер, существует вероятность того, что он будет перегорать на пиках максимальной громкости. Исходя из вышеизложенного, я рекомендую выбрать предохранитель номиналом 150 Ампер, в случае нештатной ситуации он сработает.

Плавкие вставки – электротехнические элементы для защиты аппаратуры от короткого замыкания и перенапряжения посредством отключения электроэнергии при превышении предельных значений токовых нагрузок. Размыкание цепи происходит вследствие расплавления предохранительной проволоки определенной толщины. Промышленности известны несколько типов данных устройств. Все они различаются внутренними и внешними конструктивными особенностями, а функционируют по единому принципу.

Сейчас с целью защиты квартирного электрооборудования используют более практичные многоразовые автоматы, однако до сих пор встречаются одноразовые плавкие вставки в пробках. Особенно они актуальны для помещений временных и старых построек, где установка эффективных современных щитков экономически неоправданна. В бытовых приборах же альтернативы классическому предохранителю по-прежнему нет.

Плавкие вставки активно используются и в промышленности. От них может зависеть работоспособность целого завода или инженерной сети. Промышленные предохранители лучше не покупать с рук, на рынке или в непроверенных организациях. Мудрое решение — обратиться к профессионалам в области электроники, например, в интернет-магазин Conrad.ru. В подобных вопросах скупой платит не дважды, а трижды

На принципиальных электросхемах графический символ вставки сродни символу резистора, но со сплошной линией, идущей посредине прямоугольника. Обозначается преимущественно как F либо Пр. За литерой обычно идет показатель величины тока защиты. Допустим, F1A указывает, что в схему вмонтирован предохранитель, рассчитанный на допустимую силу тока в 1 ампер. В некоторых случаях делают международное обозначение «fuse» («thermal fuse»).

Повторно использовать плавкие вставки можно, но осторожно…

Плавкие вставки имеют естественное свойство перегорать, и считается, что подобная продукция не ремонтируется. Это не так: если к делу подойти творчески, то потенциально каждая деталь успешно восстанавливается с последующим вторичным применением.

Дело в том, что корпус вставки не повреждается, в негодность приходит лишь калиброванный металлический волосок внутри него. Таким образом, если отслуживший свой срок волосок заменить, предохранитель вновь готов к употреблению. Однако такой вариант годится в крайнем случае, когда, например, запасного предохранителя в наличии не имеется, магазин закрыт, а музыкальное оформление торжества находится под угрозой.

В нормальной же ситуации надлежит использовать только заводское изделие. То есть рациональное решение состоит в том, чтобы временно восстановить вставку до замены новым аналогом, сохранив защитные функции. Акцентируем на этом внимание потому что, увы, нередко сограждане просто замыкают контакты первой попавшейся под руку проволокой, или того хуже, вставляют в пробку вместо предохранителя стальной штырек. Такого рода «изобретение» – вопиющее нарушение техники безопасности, способствующее перегреву контактов и возгоранию.

Поистине универсальное приспособление

Предохранитель приходит в негодность по 2 причинам: из-за колебаний сетевых параметров или неисправностей в самих электроприборах. Бывают технологические отказы и вследствие неудовлетворительного качества той или иной партии продукции. Причем величина напряжения питающей сети, в которой находятся плавкие вставки, принципиально роли не играет. Так, допускается устанавливать образец номиналом 1A и в панели предохранителей автомашины, и в переносной светильник, и в распредустройство на 380V.

Как правило, в процессе эксплуатации волосок, соединяющий противоположные концы корпуса предохранителя, может греться до t

+70˚С, и это нормальное явление. Однако если токовая нагрузка увеличивается, t соответственно также растет. При достижении точки плавления материала, из которого проводник выполнен, происходит его мгновенное перегорание, цепь надежно размыкается и электропитание прекращается.

Совершенно ясно, что, скажем, при возникновении КЗ металл плавится, а не горит. Поэтому предохранитель и назвали плавким элементом, а если в обиходе говорят «лампочка перегорела», это вовсе не значит, что вольфрамовую нить накаливания уничтожил огонь – просто она расплавилась, не выдержав скачка электричества при включении. То же происходит и с предохранителем.

Как правильно выбрать предохранитель

Самый распространенный на рынке – трубчатый предохранитель. Он изготавливается в виде полого керамического либо стеклянного цилиндра, с торцов заглушенного металлическими крышками, соединенными между собой волоском, расположенным внутри корпуса. В плавкие вставки для сверхбольших токов в полость цилиндра помещают наполнитель, в основном, кварцевый песок.

Если потребляемая мощность известна, номинальный ток предохранителя легко вычисляется по следующей формуле:

I_nom = P_max / U

• I _nom – номинальный ток защиты, A.
• P _max – максимальная мощность, W.
• U – напряжение питания, V.

Хотя лучше пользоваться специально созданными для этой цели таблицами.

Приведем некоторые данные из них:

• Максимальной потребляемой мощности в 10W соответствует номинал стандартного напряжения в 0,1A.
• 50W – 0,25A.
• 100W – 0,5A.
• 150W – 1A.
• 250W – 2A.
• 500W – 3A.
• 800W – 4A.
• 1kW – 5A.
• 1,2kW – 6A.
• 1,6kW – 8A.
• 2kW – 10A.
• 2,5kW – 12A.
• 3kW – 15A.
• 4kW – 20A.
• 6kW – 30A.
• 8kW – 40A.
• 10kW – 50A.

Рассмотрим ситуацию, при которой телевизор после грозы перестал включаться. Оказалось, перегорела вставка неопределенного номинала. Мощность телевизора – 120W. По справочнику находим: для аппаратуры с данной установленной мощностью ближайшее значение 150W, которому соответствует изделие, рассчитанное на 1A.

Если предохранитель всякий раз после очередной замены выходит из строя, то причина неисправности кроется не в нем, а в аппаратуре, нуждающейся в ремонте. Использование предохранителя, рассчитанного на больший ток, лишь усугубит положение вплоть до ее ремонтонепригодности.

Кулибиным на заметку

При выпуске предохранителей в зависимости от быстродействия и силы тока применяется калиброванная нить из алюминиевых, медных, нихромовых, оловянных, серебряных, свинцовых сплавов. Чтобы изготовить плавкие вставки в кустарных условиях доступны лишь медь да алюминий, но и этого вполне достаточно.

Создатели деталей электротехнической защиты руководствуются хорошо известным правилом: значение тока разрабатываемого устройства должно быть выше потребляемого оборудованием. Грубо говоря, если усилитель работает на 5A, то ток защиты предохранителя определяется в 10A. На колпачке или теле предохранителя выбивается маркировка, являющаяся его технической характеристикой. Наряду с этим, функциональные электрические показатели наносят и на крышку электроприбора возле точки монтажа предохранителя.

Толщину проволоки определяют микрометром. Если он отсутствует, подойдет и ученическая линейка. Сделайте 10-20 сплошных витков на линейку (чем больше намотаете – тем точнее окажется результат), поделите число закрытых миллиметровых делений на число витков и узнаете искомую толщину. Намотаем 10 витков, покрывших 6,5 мм. Расстояние поделим на количество и получим диаметр провода – 0,65 мм, из которых приблизительно 0,05 мм занимает электроизоляционный лак. В итоге истинный диаметр равен 0,6 мм.

Обратимся к справочнику:

• Току защиты предохранителя в 1A подходит соответственно толщина медного провода – 0,05 мм и алюминиевого – 0,07 мм.
• 2A – 0,09 мм – 0,10 мм.
• 3A – 0,11мм – 0,14 мм.
• 5A – 0,16 мм – 0,19 мм.
• 7A – 0,20 мм – 0,25 мм.
• 10A – 0,25 мм – 0,30 мм.
• 15A – 0,33 мм – 0,40 мм.
• 20A – 0,40 мм – 0,48 мм.
• 25A – 0,46 мм – 0,56 мм.
• 30A – 0,52 мм – 0,64 мм.
• 35A – 0,58 мм – 0,70 мм.
• 40A – 0.63 мм – 0,77 мм.
• 45A – 0,68 мм – 0,83 мм.
• 50A – 0,73 мм – 0,89 мм.

Таким образом, данная проволока сгодится для предохранителя на 30A.

Имеется 3 способа ремонта трубчатого предохранителя:

1. Провод зачищается и завязывается на обоих колпачках на ряд витков. Указанный способ довольно рискованный, и прибегнуть к нему можно исключительно в качестве временной меры.
2. Пайка также не требуется. Колпачки по очереди прогреваются на открытом огне, после чего снимаются и зачищаются ради хорошего контакта. Очищенный провод пропускается через цилиндр, концы загибаются на кромках, после чего колпачки надеваются на место. Но все равно это такой же «жучок», как и в первом случае, только менее примитивный.
3. Напоминает оба предыдущих, и радикально отличается от них. Отремонтированный в результате предохранитель фактически невозможно отличить от нового, ибо восстанавливается он согласно заводской технологии, с пайкой.

Описанную технологию можно успешно использовать для ремонта любых типов вставок.

Предохранитель защищает от превышения тока в цепи и, не имеет значения напряжение питающей сети, в которой он установлен, это может быть батарейка на 1,5 В, и автомобильный аккумулятор на 12 В или 24 В, сеть переменного напряжения 220 В, трехфазная сеть на 380 В. То есть Вы можете установить один и тот же предохранитель, например номиналом 1 А и в колодке предохранителей автомобиля, и в фонарике и в распределительном щите 380 В. Все типы плавких предохранителей отличаются только внешним видом и конструкцией, а работают по одному принципу – при превышении заданного тока в цепи, в предохранителе из-за нагрева расплавляется проволока.

Основных причин выхода из строя предохранителя две, из-за бросков питающего напряжения или поломки внутри самой радиоаппаратуры. Редко, но встречаются отказы предохранителя и по причине плохого его качества.

Наибольшее распространение получили плавкие предохранители. Они дешевы и просты в изготовлении и в случае короткого замыкания в сети обеспечивает защиту проводки от возгарания.

Когда перегорает плавкий предохранитель (плавкая вставка), требуется быстро его заменить. Не всегда имеется запасной предохранитель на нужный ток. Проще всего защитный предохранитель выполнить из провода соответствующего диаметра. Причем расчет диаметр провода для необходимого тока плавления (защиты) можно выбрать из таблицы, где приведены значения для разных металлов. В качестве основания для закрепления (припаивания) плавкой вставки может использоваться каркас перегоревшего.

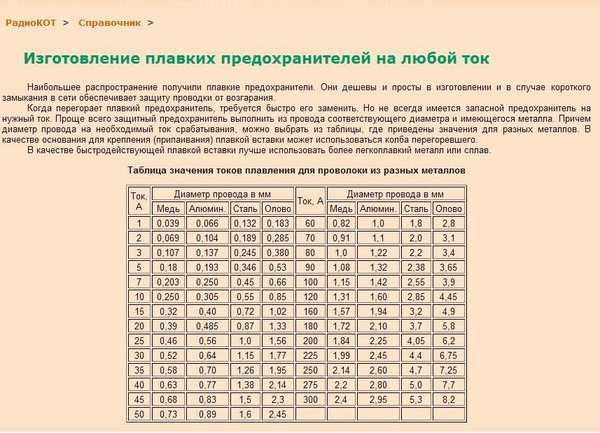

Таблица 5.1 Значения по току плавления для проволоки из разных металлов

Ток, А	Диаметр провода в мм				Ток, А	Диаметр провода в мм
	Медь	Алюмин.	Сталь	Олово		Медь	Алюмин.	Сталь	Олово
1	0,039	0,066	0,132	0,183	60	0,82	1,0	1,8	2,8
2	0,069	0,104	0,189	0,285	70	0,91	1,1	2,0	3,1
3	0,107	0,137	0,245	0,380	80	1,0	1,22	2,2	3,4
5	0,18	0,193	0,346	0,53	90	1,08	1,32	2,38	3,65
7	0,203	0,250	0,45	0,66	100	1,15	1,42	2,55	3,9
10	0,250	0,305	0,55	0,85	120	1,31	1,60	2,85	4,45
15	0,32	0,40	0,72	1,02	160	1,57	1,94	3,2	4,9
20	0,39	0,485	0,87	1,33	180	1,72	2,10	3,7	5,8
25	0,46	0,56	1,0	1,56	200	1,84	2,25	4,05	6,2
30	0,52	0,64	1,15	1,77	225	1,99	2,45	4,4	6,75
35	0,58	0,70	1,26	1,95	250	2,14	2,60	4,7	7,25
40	0,63	0,77	1,38	2,14	275	2,2	2,80	5,0	7,7
45	0,68	0,83	1,5	2,3	300	2,4	2,95	5,3	8,2
50	0,73	0,89	1,6	2,45

Для определения более точных значений диаметра медной проволоки для ремонта предохранителя, или если требуется предохранитель на ток защиты, значения которого нет в таблице, можно воспользоваться ниже приведенной формулой.

Формула для расчета диаметра медной проволоки для ремонта предохранителя

где
I пр – ток защиты предохранителя, А;
d – диаметр медной проволоки, мм.

Видео: Простой расчет и изготовление предохранителей

Страница подключения постоянного тока — разъемы, предохранители и провода

Страница подключения постоянного тока — разъемы, предохранители и провода

Стандартный разъем питания постоянного тока

EMRG выбрала стандартный разъем питания постоянного тока, который будет установлен на все оборудование, используемое EMRG. Цель стандартизации разъема состоит в том, чтобы позволить любому радио работать с любым источник питания, аккумулятор или кабель адаптера постоянного тока.

Индивидуальным членам EMRG рекомендуется использовать соединитель, но они не обязаны это делать. Каждый участник получает один разъем для создания адаптера от своего личного стандарта к стандарту EMRG. Поддержка со стороны членов EMRG и других любителей в сообществе была огромной.

Стандартный разъем был выбран после тщательного изучения текущих рекомендаций и обычные разъемы, используемые любителями. Доступность была важным фактором, но на месте доступно несколько вариантов, поэтому разъемы обычно в любом случае заказывают за пределами региона.

Выбранный соединитель — Anderson PowerPole. Разъемы PowerPole состоит из отдельных корпусов и клемм. Небольшой корпус принимает клеммы для 15А, 30А и 45А. Это позволяет использовать один и тот же сопрягаемый корпус с большими или маленькими сечения проводов для сильноточного и слаботочного оборудования.

Разъем PowerPole недоступен на месте, поэтому EMRG хранит запас коннекторы для продажи любителям на митингах и хамфестах. Чтобы получить больше информации, отправьте электронное письмо по адресу [email protected].

Каждый разъем имеет красный и черный корпус, а также две клеммы. либо 15А (провод 16-18ga), либо 30А (провод 12-14ga). Такой же корпус подходит клеммы 15А и 30А. Также доступны дополнительные терминалы.

Красный и черный корпуса скользят вместе, бок о бок. EMRG выбрала рекомендуемая ориентация, как показано на рисунке слева.

По крайней мере, 3 производителя сейчас продают оборудование для распределения электроэнергии, использующее разъемы PowerPole.

• Предприятия MFJ
• Западное горное радио
• PowerWerx

Предохранители

Предохранители являются важным устройством безопасности и защиты оборудования. Каждая единица оборудования который использует питание постоянного тока или подает питание постоянного тока, должен иметь предохранитель, рассчитанный на его мощность.

Выбор предохранителя

Предохранитель должен быть рассчитан на 1,5-кратное максимальное ожидаемое значение тока. Если предохранитель рассчитан точно на максимальный ток, то он обычно дуйте через некоторое время, когда он станет теплым. Предохранители бывают определенных размеров, поэтому вам может потребоваться выбрать следующий ближайший размер.

Например, если ваше радио рассчитано на максимальный ток 9 ампер, то предохранитель должно быть 9 x 1,5 = 13,5 А. Поскольку предохранителей на 13,5 А нет, используйте предохранитель на 15 А.

Размер провода

Провод, к которому крепится предохранитель, должен выдерживать не менее 2 раз превышает максимальный ток, поэтому кабель не становится предохранителем. Часто используется провод, который поддерживает более чем в 2 раза максимальный ток, для уменьшения потерь напряжения из-за провода.

Предохранитель Тип

Наиболее важным элементом предохранителей является держатель предохранителя. Многие держатели предохранителей дешевый пластик, поэтому они плохо держатся вместе, а в некоторых случаях если сдвинется провод, который крепится к держателю предохранителя, питание на мгновение прерывается.

Отличным выбором для радиооборудования являются автомобильные предохранители и держатели предохранителей в стиле ATO. Держатели предохранителей обычно состоят из резинового держателя и крышки для предохранителя. плюс предохранитель плотно сидит в держателе. Эти предохранители пластиковые, поэтому они не ломаются и легко доступны. Проверьте с помощью специального радио или электроники поставщиков или местного поставщика автомобильных запчастей.

Нужен ли мне предохранитель на минусовом проводе магнитолы?

Не помешает установить предохранитель на минусовой провод, а жгут проводов который поставляется с большинством любительских мобильных телефонов, имеет два предохранителя.

Предохранитель на минусе (масса) свинец действительно требуется только в установках, которые подключаются непосредственно к аккумуляторной батарее автомобиля. Предохранители должны быть установлены рядом с аккумуляторной батареей.

Причина срабатывания предохранителя в том, что если заземление автомобиля от аккумулятора к рама/двигатель автомобиля должны частично или полностью выйти из строя, сигнал радиоприемника отрицательный. свинец «мог» в некоторых случаях стать обратным путем к аккумулятору для автомобиля, приводит к возгоранию провода.

Это не проблема для радиостанций, подключенных к источникам питания, шасси автомобиля или батареи не в транспортном средстве.

ВСЕГДА СОЕДИНЯЙТЕ ПОЛОЖИТЕЛЬНЫЙ ВЫВОД!

Провод

Выбор правильного размера провода важен по двум причинам;

1. Безопасность
   Если провод слишком мал для нагрузки, он может перегреться или сгореть, что приведет к повреждению и возгоранию.
2. Падение напряжения
   Чем больше провод, тем меньше сопротивление, а значит меньше падение напряжения по длине провода. Чем длиннее провод, тем больше падает напряжение.

Таблица выбора проводов: выберите провод, который будет выдерживать как минимум удвоенный максимальный ток

(1) AWG = Американский калибр проводов, который является стандартом размера провода
. (2) Максимальный ток указан для проводов, которые связаны вместе или установлены в закрытых помещениях. Есть таблицы, которые показывают более высокие текущие значения, но это для одного провода на открытом воздухе.

AWG (1)	Диаметр проволоки (дюймы)	Диаметр проволоки (Сантиметры)	Ом / 1000 футов	Ом /1000 м	Максимум Ток (2) (Ампер)
24	0,020	0,051	31.223	102.407	2.1
22	0,025	0,064	19.636	64.404	5,0
20	0,032	0,081	12. 349	40.504	7,5
18	0,040	0,102	7,767	25.473	10
16	0,051	0,129	4,884	16.020	13
14	0,064	0,163	3,072	10.075	17
12	0,081	0,205	1,932	6.336	23
10	0,102	0,259	1,215	3,985	33
8	0,128	0,326	0,764	2,506	46
6	0,162	0,412	0,481	1,576	60

Пример:

Вы хотите установить в свой автомобиль новый мобильный телефон. Спецификации для радио показывает, что максимальный ток составляет 9 ампер. Глядя на таблицу размеров проводов, провод № 18 будет поддерживать максимум 10 ампер, но мы хотим иметь провод, рассчитанный на минимум в 2 раза больше требуемого тока. Это означает, что радио должно использовать как минимум #14 калибровочная проволока.

Провод имеет сопротивление, поэтому по длине провода будет падение напряжения. Чем больше длина провода, тем больше падение напряжения. Провод может быть рассчитан на справиться с током, но падение напряжения из-за длины провода может быть больше чем вы хотите. Обычно это не проблема, если вы используете источник питания или ваш автомобиль работает. Напряжение питания будет около 13,8 вольт постоянного тока, так что небольшие потери в проводе не проблема. Когда вы работаете от аккумулятора, например, когда вы выключаете автомобиль, напряжение аккумулятора падает до меньшего значения. чем 13 вольт, поэтому напряжение на магнитоле будет даже меньше, чем напряжение на аккумуляторе, что может быть проблемой.

Провод от аккумулятора к магнитоле в машине составляет 3 метра, около 15 футов. Провод №14 имеет сопротивление 10,075 Ом на 1000 м. Так сколько будет падение напряжения в проводе?

E = I x R [E = падение напряжения на проводе, I = ток в проводе, R = сопротивление провода]


Мы знаем, что максимальный ток I для радио составляет 9 ампер, а сопротивление R для провода № 14 составляет 10,075 Ом/1000 м, что составляет 0,010075 Ом/м

Падение напряжения Е = 9A x (3 м x 0,010075 Ом/м) = 0,3 Вольта Это не будет проблемой!

Если длина провода составляла 10 м (около 33 футов), падение напряжения E = 9 А x (10 м x 0,010075 Ом/м) = 0,9 Вольт. Если бы вы работали от батареи, падение почти на 1 вольт в проводе было бы нехорошо. Использование большего сечения провода уменьшит падение напряжения.

Как подключить встроенный предохранитель

Дениз Хант0271 Jose George

Как мы все знаем, предохранители являются важным компонентом любой цепи, поскольку они помогают предотвратить короткие замыкания и другие опасные последствия. Теперь вы можете добавить встроенный предохранитель параллельно каждому компоненту цепи или последовательно со всей петлей. Вы знаете, как работает встроенный предохранитель? Давайте покопаемся в проводке встроенного предохранителя .

Содержание

Что такое линейный предохранитель?

Предохранитель — это защитное устройство, отключающее цепь, которое можно добавить в проводку цепи. Обычно он работает на «пути» цепи в соответствии с техническим определением. Кроме того, вы можете обеспечить защиту предохранителем, ограничив силу тока (количество тока) электроэнергии, которая может протекать через предохранитель. Предохранитель сгорит, если ветер будет слишком сильным. Это предотвратит повреждение электрических компонентов цепи.

Существует множество способов установки предохранителей. Вы можете найти некоторые из них в электрических панелях блока предохранителей. Напротив, встроенные предохранители не требуют отдельного блока предохранителей. Таким образом, вы можете установить их везде, где цепь нуждается в защите. В автомобилях, солнечных панелях , домашних кинотеатрах и других электронных устройствах используются встроенные предохранители. Они предотвращают причинение вреда перегрузкой по току, когда вы размещаете их между источником электропитания и прибором.

Надпись: Электрический предохранитель для защиты от перегрузки

Как работают встроенные держатели предохранителей?

Как правило, номинал предохранителя в амперах указан сбоку предохранителя. Номинал предохранителя — это величина тока, необходимая для перегорания или срабатывания предохранителя. Когда это происходит, он останавливает поток энергии по цепи. Номиналы предохранителей являются ценной информацией, и их нельзя игнорировать. Для каждого курса требуется различное количество тока, и может быть слишком много или слишком мало тока, чтобы поместиться в одну цепь.

Вот как выбрать правильный размер предохранителя за 3 простых шага:

• Найдите калибр проволоки, который вы используете, измерив или поместив его на упаковку.
• Используйте приведенную ниже таблицу, чтобы определить максимальный ток для любого сечения провода.

Источник: https://www.oznium.com/blog/how-to-determine-the-fuse-wire-size-for-your-project/

• Возьмите максимальное значение тока из таблицы и найдите самый большой предохранитель в пределах допустимого. Обычные автомобильные ножевые предохранители имеют номинал 5–20 А с шагом 5 А. Например: предохранитель на 5А, 10А, 15А и 20А.

Предохранитель со встроенным предохранителем обычно имеет держатель, состоящий из двух частей. Этот держатель подключается к самой схеме. Например, линия будет разорвана, если вы используете кабель для прохождения курса. После этого прикрепите каждую секцию держателя к открытому концу кабеля. После установки держателя можно спрятать встроенный предохранитель внутрь. Электрические компоненты схемы не будут работать должным образом, если вы не добавите их вовремя.

Кроме того, для встроенных держателей предохранителей можно использовать как винты, так и защелки. В зависимости от конструкции, после установки предохранителя, вы можете привинтить или зажать две половинки вместе.

Надпись: Открытый электрический предохранитель

Как подключить встроенный держатель предохранителя

Плавкие предохранители защищают от единичного скачка напряжения. И вы должны заменить предохранители всякий раз, когда они выходят из строя. Выполните следующие действия, чтобы заменить предохранитель в случае неисправности.

Материал

При правильной установке линейных предохранителей вам потребуются некоторые расходные материалы, которые помогут вам выполнить работу наилучшим образом. это

• Совместимый провод AWG
• Пара плоскогубцев для зачистки и резки провода,
• Обжимные клещи,
• Обжимные клещи для стыковых соединений,
• Держатель предохранителя с соответствующим номиналом силы тока.

Шаги

Поскольку у вас есть все эти элементы, установить встроенный держатель предохранителя так же просто, как выполнить эти процедуры в правильном порядке.

• Отключите блок питания от используемого устройства.
• Отрежьте положительный красный провод ближе к проводке, используя плоскогубцы для отрезания провода калибра.
• Используя плоскогубцы для зачистки кабеля, снимите четверть дюйма с каждого конца разъемного кабеля и конца держателей. При снятии изоляции с проводов держите их крепко, чтобы не повредить внутреннюю часть встроенного предохранителя.
• Сделайте оголенные концы проводов схемы сложными и простыми для соединения, намотав их в спираль перед соединением.
• Здесь было бы полезно, если бы вы использовали обжимные клещи, чтобы надавить на конец кабелей держателя предохранителя после того, как вы вставите их в противоположный конец разъема. Проверьте соединение, чтобы убедиться, что вы надежно закрепили концы.
• Теперь скрутите провод первичного устройства и вставьте скрученный конец в разъем для стыкового сращивания, пока провод зажимается.
• Поверните другой конец держателя так, чтобы он был обращен от вас, затем вставьте его в стыковое соединение с системным проводом и обожмите.
• Поместите предохранитель с правильным номиналом в держатель для предохранителей. Затем соедините две части держателя, нажав на них и зафиксировав их на месте.
• Восстановите питание устройства и проверьте, исправен ли предохранитель.

Подпись: Схема подключения встроенных предохранителей

-12 В/

Термические факторы, которые следует учитывать

При использовании держателей предохранителей проектировщик должен учитывать температуру окружающей среды и повышение температуры в зоне применения. Это помогает в выборе наиболее подходящих компонентов для конкретных приложений. Более того, это позволяет им определить, нужно ли расширять конструкцию, чтобы решить проблемы с накоплением тепла. Следовательно, важно выбрать правильную комбинацию предохранителя и держателя предохранителя для работы. Инженер отвечает за обеспечение подтверждений мощности и температуры.

В список вещей, о которых следует подумать, входят:

• Последствия потери мощности в точках соединения держателей предохранителей
• Номинальная рассеиваемая мощность предохранителя
• Размер держателя предохранителя
• Провода предохранителя/держатель предохранителя провода/держатель предохранителя, тип кабеля
• Рабочий ток держателя предохранителя, номинальные температуры и приемлемая мощность
• Температура воздуха, окружающего оборудование, как внутри, так и снаружи
• Изменение нагрузки на электрическую систему
• Тепловые воздействия соседних компонентов, вызванные продолжительной работой с нагрузкой более значительной, чем 0,70 In.
• Аппарат состоит из частей рассеивания тепла и охлаждения, а также компонентов вентиляции.
• Сопоставление длины провода и его сечения.
• Ориентация монтажного отверстия в держателе предохранителя.

Надпись: автомобильные предохранители на

Заключение

Встроенный предохранитель предотвращает протекание флуктуирующего тока с пути. Вы можете подключить его, используя стыковое соединение, и обжать провода с помощью обжимного инструмента. Тем не менее, принимая во внимание эти соображения, выберите подходящий предохранитель и держатель предохранителя.

После этого мы предлагаем тщательно протестировать выбранные устройства в самых сложных условиях. Проблемы, указывающие на избыточное тепло, могут потребовать другого подхода или корректировки текущей конструкции. Здесь, в Cloom, мы предлагаем жгуты проводов и кабельные сборки, чтобы сделать ваше соединение безопасным и надежным.

Получите бесплатное предложение по сборке кабеля.

Запросить сейчас

Характеристики предохранителей | Схема предохранителя

Схема предохранителя

ДОМ > Автомобильные предохранители > Схема предохранителя > Характеристики предохранителя

• Что такое предохранитель?
• Автомобильные предохранители
• Характеристики предохранителя
• Типы предохранителей

Скачать каталог предохранителей Поиск предохранителей Схема предохранителя

Повышение температуры предохранителей

Рисунок 2: Повышение температуры Предохранители

имеют определенное значение электрического сопротивления. При воздействии тока их температура будет повышаться в зависимости от нагрузки. (Рисунок 2) Результаты испытаний на превышение температуры могут значительно различаться в зависимости от типа зажимного приспособления или используемого плавкого предохранителя, поэтому рабочие характеристики предохранителя измеряются с использованием стандартного зажимного приспособления (т. е. согласно соответствующему отраслевому стандарту). Поскольку измерения повышения температуры в лаборатории будут отличаться от данных, полученных во время реального вождения, общий подход заключается в проведении второй оценки на основе испытаний на надежность для каждой модели автомобиля. Предохранители с соединительными клеммами из жаропрочного медного сплава выдерживают температуру до 140°С. Если предположить, что температура внутри моторного отсека составляет 80°C, это означает, что предохранители могут поддерживать повышение температуры на 60°C.

Времятоковые характеристики предохранителей

Рисунок 3: BFNMT Таблица 1: Номинальные времятоковые характеристики Рисунок 4: Времятоковые характеристики

Времятоковые характеристики являются наиболее важными характеристиками предохранителей.

Плавкие предохранители рассчитаны только на постоянный ток, эквивалентный их номинальному току. Когда ток, протекающий через предохранитель, превышает номинальный ток, предохранитель должен отключать ток в течение заданного интервала времени, обеспечивая тем самым прекращение протекания тока.

По этой причине время плавления предохранителя при воздействии сверхтока определяется международными и национальными стандартами для каждого типа предохранителя. В случае предохранителей BFMN (рис. 3), которые в настоящее время являются наиболее распространенными, применяются следующие стандарты: ISO 8820-3 (международный), JASO D612 (Япония) и SAE J2077 (США). Эти стандарты определяют единые времятоковые характеристики, которые считаются международным стандартом.
[Номинальные значения (табл. 1), времятоковые характеристики (рис. 4)]

Стандартные значения время-ток определяют верхний порог времени плавления, чтобы предотвратить непрерывное протекание сверхтока, приводящее к возгоранию или повреждению подключенной электропроводки и электрических устройств. Это конечное назначение предохранителя. В то же время указывается более низкий порог, чтобы гарантировать, что ток не прерывается во время начального скачка в начале протекания тока, и, таким образом, обеспечить долговечность.

Времятоковые характеристики различаются в зависимости от типа предохранителя. Например, в цепях двигателя используются плавкие предохранители с задержкой срабатывания (SBF), которые имеют механизм замедления срабатывания, чтобы выдерживать сравнительно длительный скачок тока, возникающий при запуске двигателя. Общепринятой практикой является использование SBF для цепей, использующих двигатели автоматических стеклоочистителей и стеклоподъемников, и BF для таких приложений, как лампы.

Предохранители и температура окружающей среды

Рисунок 5: Скорость изменения температуры предохранителя

Металлический элемент внутри предохранителя предназначен для расплавления джоулевого тепла, выделяемого перегрузкой по току, что прерывает протекание тока в цепи. Поскольку теплота Джоуля (I2Rt), необходимая для плавления металлического элемента, различается в зависимости от температуры окружающей среды, время, за которое металлический элемент в предохранителе достигает точки плавления, также будет различным. Другими словами, фактическая мощность предохранителя зависит от температуры окружающей среды.

Величина изменения фактической производительности называется скоростью изменения температуры. Скорость изменения температуры зависит от типа используемого металлического элемента. Например, BF на 10 А с цинковым элементом имеет фактическую мощность 8,5 А при температуре окружающей среды 120 °С и скорости изменения температуры -0,15 %/°С (рис. 5). Соответствующая скорость составляет -0,075%/°C в случае медного элемента и -0,14%/°C в случае медно-оловянного элемента.

Долговечность предохранителей

Рисунок 6: I ² t диаграмма характеристик

Долговечность (т. е. срок службы) предохранителя зависит от нагрузки, формы тока, температуры окружающей среды и других факторов. При воздействии тока постоянной частоты срок службы предохранителя (общее количество использований) можно легко определить по диаграмме характеристик I2t (рис. 6), организованной по емкости.

Предохранители должны иметь емкость, превышающую срок службы (общее количество использований), требуемый автопроизводителями. В случае постоянного протекания тока их рекомендуется использовать с номинальной нагрузкой 70% или ниже.

Прецизионный предохранитель

Рисунок 7: Изменение времени плавления

Время плавления не просто прямо пропорционально соотносится с фактическим значением тока, а скорее определяется джоулевым теплом (l2Rt), генерируемым проходящим значением тока. Соответственно, при проверке изменений времени плавки или проведении гарантийных испытаний качества, таких как частотное распределение и измерение фактических значений тока, может возникнуть ошибка в виде отрицательного времени LCL. При использовании стандартного значения (JIS Z8601) в статистическом анализе изменение асимметричного времени плавления возвращается к нормальному распределению, что позволяет использовать общие методы управления контролем качества. (Рисунок 7)

Предохранители и электропроводка

Рисунок 8: Времятоковые характеристики предохранителя и дымообразующие характеристики электропроводки Таблица 2: Соотношение между номиналом предохранителя, сечением электропроводки и длиной электропроводки
* Цифры в середине таблицы показывают максимальную длину электропроводки (м).
* Значения, превышающие 50 м, отмечены знаком «–».
* Взято с JASO D610

Чтобы предохранители соответствовали устройствам и подключенной электропроводке и, таким образом, защищали соответствующие цепи, необходимо выбрать электропроводку подходящего размера, способного выдержать номинальный ток предохранителя. (Рисунок 8)

(1) Ток нагрузки

Предохранители следует выбирать таким образом, чтобы ток нагрузки не превышал 70 % номинального тока. При установке значения тока нагрузки следует учитывать следующие факторы.
— Ток нагрузки непрерывный или импульсный?
— Есть ли скачок тока при включении выключателя?
— Прерывистый или постоянный ток?

(2) Температура окружающей среды

Времятоковые характеристики предохранителя

A зависят от температуры окружающей среды, поэтому необходимо учитывать температуру окружающей среды в месте установки предохранителя. Номинальный ток предохранителя рассчитывается на основе температуры окружающей среды и скорости изменения емкости (рис. 5).

(3) Ток предохранителя

Ток, при котором должен точно сработать предохранитель, определяется по стандарту срабатывания.

(4) Максимальное сопротивление цепи

Для обеспечения времятоковых характеристик предохранителей требуется максимальное значение сопротивления цепи с учетом температуры окружающей среды электропроводки.

(5) Выбор наименьшего размера провода

В качестве размера электропроводки выберите размер, для которого значение сопротивления после учета длины проводки меньше, чем максимальное значение сопротивления для цепи. Соотношение между номинальным током репрезентативного предохранителя и размером и длиной электропроводки показано на рис. 2.

Номиналы автомобильных предохранителей

Предохранители, используемые в обычных бытовых приборах, соответствуют стандартам JIS, но автомобильные предохранители представляют собой специальный тип предохранителей, подпадающий под действие стандартов JASO в Японии. Стандарты JASO для автомобильных предохранителей являются единственным общедоступным стандартом, регулирующим автомобильные предохранители в Японии. JASO является частью Общества автомобильных инженеров Японии, и его стандарты обсуждаются подкомитетом по автомобильной электронике, в состав которого входят автопроизводители, пользователи предохранителей, производители предохранителей и третьи стороны. Являясь единственным японским специализированным производителем предохранителей, PEC выступает в качестве исполнительного секретаря подкомитета и в этом качестве вносит свой вклад в работу по стандартизации.

Глобальным стандартом для автомобильных предохранителей является ISO8820, установленный в соответствии с международными стандартами ISO. Подкомитет по плавким предохранителям работает над тем, чтобы поддерживать соответствие Японии требованиям стандартизации ISO. PEC участвует в международных конференциях в качестве представителя Японии и обсуждает международные стандарты с представителями других стран.
