Питание магнетрона, в микроволновой печи, осуществляется через встроенный фильтр, который состоит из двух катушек индуктивности и двух проходных конденсаторов. Данный фильтр предназначен для фильтрации напряжения питания магнетрона. Внешний вид и схема фильтра изображены на рисунке 1., а работает он приблизительно так же, как и сетевой фильтр.
Рисунок 1
Постоянная составляющая напряжения питания, свободно проходит через одну из обкладок конденсаторов и через катушки фильтра подается на выводы магнетрона, а переменная составляющая паразитных колебаний, задерживается катушками индуктивности и с помощью конденсаторов отфильтровывается на землю. Как показывает практика, благодаря высокому напряжению питания магнетрона, проходные конденсаторы часто выходят из строя. В этой статье поговорим о том, как в этом случае, такой дорогостоящий прибор как магнетрон, можно вернуть к жизни.
На теме определения неисправности конденсаторов, здесь останавливаться не будем, об этом можно почитать в статье «Неисправности магнетрона», рассмотрим только сам процесс замены проходных конденсаторов. Проходные конденсаторы магнетрона размещаются в пластиковом корпусе с фланцем для крепления (Рисунок 2 – правая часть). Проводники связанные с крайними (по схеме) обкладками конденсаторов, с одной стороны выведены под клеммы питания, а с другой под выводы для соединения с катушками фильтра. Вторая обкладка каждого конденсатора, внутри корпуса соединяется с фланцем крепления. Вся конструкция – является не разборной и дополнительно служит в качестве изолятора выводов питания магнетрона. Фланец крепления конденсаторов расположен внутри коробки фильтра, а крепится к ней посредством вытянутых заклепок и крепежных лепестков. Выводы конденсаторов и катушки фильтра соединены при помощи контактной сварки.
Рисунок 2
Любую операцию по замене неисправного элемента можно разделить на два этапа: демонтаж неисправного элемента и затем установка нового. Для демонтажа неисправных конденсаторов необходимо:
- Снять крышку коробки фильтра магнетрона.
- Отсоединить выводы катушек фильтра от выводов конденсаторов (Рисунок 2). Для этого воспользуйтесь бокорезами и откусите выводы катушек как можно ближе к месту контактной сварки.
- Отогнуть крепежные лепестки. Поддеть фланец крепления конденсаторов плоским, острым инструментом и разъединить клепочное соединение.
- Извлечь неисправные конденсаторы.
Вот и все, демонтаж завешен. Остается установить новую деталь.
Процесс монтажа будет несколько интереснее.
- Перед установкой исправных конденсаторов, тщательно зачистите выводы катушек фильтра (снимите эмаль с провода). Если вы взяли, в качестве донора конденсаторы со старого магнетрона, вышедшего из строя по другой причине, то удалите с выводов остатки контактной сварки и так же тщательно зачистите их при помощи надфиля или наждачной бумаги.
- Далее, нужно установить исправный элемент на свое место и надежно соединить фланец крепления конденсаторов с корпусом магнетрона. Если попытки закрепить фланец при помощи родного крепежа ни к чему хорошему не привели, попробуйте другой способ. Фланец можно расположить снаружи коробки фильтра и притянуть с помощью самореозов подходящей длины и диаметра, вкрутив их в отверстия от заклепок. Для этих целей можно так же применить обычные винты М3 с гайками. Расположение фланца относительно корпуса коробки фильтра (внутри или снаружи) на работу магнетрона никак не повлияет. Главное надежный контакт.
- Затем, выгибаем выводы катушек фильтра, накладываем их на выводы конденсаторов и соединяем их с помощью контактной сварки.
- Закрываем коробку фильтра крышкой. Все, магнетрон готов к работе.
Все просто, не правда ли? Но, просто наверное, только для счастливых обладателей аппаратов контактной сварки, а таких, я уверен меньшинство, среди читающих эту статью. Остальных, наверное, очень смущает третий пункт по монтажу. Действительно, надежно соединить конденсаторы с катушками без применения контактной сварки не так уж просто. Первое, что приходит в голову, это воспользоваться обычным паяльником и спаять выводы между собой. Такой способ соединения поможет, но очень не надолго. Дело в том, что при работе магнетрона, выделяется довольно много тепла. Греется и корпус магнетрона, и все элементы его конструкции, включая детали фильтра. Эта температура, конечно, не доходит до температуры плавления припоя (приблизительно 300 градусов по С), но ее вполне достаточно для нарушения механической прочности пайки. После продолжительной работы печи припой размягчится, а далее даже самая не значительная вибрация, например, от работы вентилятора, закончит разрушительный процесс. Выводы отвалятся друг от друга, и печь снова перестанет работать.
Хочу предложить два способа решения этой проблемы. Оба способа не раз успешно применялись на практике. В первом случае, все же воспользуемся паяльником. Но, применим не просто пайку, а армированную пайку. Для этого, в третьем пункте по монтажу выполним следующие действия:
А) Выгибаем свободные выводы катушек фильтра, таким образом, что бы они пересеклись с выводами конденсаторов под прямым углом (или приблизительно так). Возможно для этого, вам придется отмотать один виток катушки. Это конечно несколько изменит параметры фильтра, но не критично. И те и другие выводы, перед этим должны быть тщательно зачищены.
Б) Берем не большой отрезок обычного, многожильного (обязательно многожильного!), монтажного провода. Очищаем его от изоляции. Затем, очищенным проводом приматываем выводы катушек фильтра к выводам конденсаторов крест на крест и делаем скрутку. Скрутка должна получиться по возможности как можно туже. С помощью бокорезов удаляем лишний провод.
В) Хорошо нагретым паяльником тщательно прогреваем место скрутки и заливаем припоем. Тщательность прогрева очень важна, расплавленный припой должен протечь практически между каждой жилкой монтажного провода и равномерно распределиться по всему месту пайки. Во время процесса пайки не жалейте флюса – канифоли. Если во время прогрева припой не растекается, а получается, что-то типа каши, то следует увеличить температуру жала паяльника или применить более мощный. Иначе соединение будет не надежным.
Рисунок 3
Должно получиться, что-то похожее на то, что изображено на рисунке 3 справа. Выглядит не очень эстетично, но вполне надежно. Кого волнует эстетическая сторона этого вопроса, тот при желании может обработать место пайки надфилем или напильником, придав соединению более привлекательный вид. Такой метод пайки позволяет немного увеличить теплоемкость соединения и значительно повысить его механическую прочность.
Во втором способе все намного проще. Паяльник откладываем в сторону и делаем следующее:
А) Так же как и в первом способе зачищаем выводы. Выгибаем выводы катушек, но теперь располагаем их встык с выводами конденсаторов.
Б) Берем два коннектора с винтами, такие как изображены на рисунке 4 слева или другие но, подходящие по внутреннему диаметру. Извлекаем их из изоляции.
В) Надеваем коннекторы одним концом на выводы конденсаторов, другим на выводы катушек. Затягиваем крепежные винты.
Рисунок 4
На выходе должно получиться так, как изображено на рисунке 4 справа. Для того, что бы избежать самопроизвольного раскручивания винтов коннекторов под воздействием вибрации во время работы печи, каждый винт стоит зафиксировать каплей термостойкого лака или краски. После выполнения пункта 4 по монтажу, процесс замены проходных конденсаторов можно считать завершенным. Как в первом, так и во втором случае, магнетрон готов к дальнейшей эксплуатации.
Конечно, кто-то может использовать и другие, может даже более удачные методы замены проходных конденсаторов. Но в этой статье, я просто поделился своим личным опытом. На практике, если честно, я преимущественно применял первый метод замены. Ни одна микроволновая печь, отремонтированная таким способом, назад не вернулась. Буду очень рад, если в этой статье вы найдете ответы на возникшие у вас вопросы. Удачи в ремонте Господа!
Как проверить магнетрон в микроволновке
Разогрев пищи в микроволновке осуществляется излучением, частота которого равна 2450 МГц, создаваемым магнетроном. Если после включения печи тарелка крутится, свет в камере горит, вентилятор работает, а еда остаётся холодной или греется неприлично долго — значит что-то не в порядке с этой лампой. Если знать, как проверить магнетрон в микроволновке, то можно обойтись без похода в мастерскую. Тем более что неисправной может оказаться какая-либо вспомогательная деталь в схеме магнетрона.
Как устроен магнетрон
На что способна микроволновка. Что такое магнетрон и Свч-энергия магнетрона? Магнетрон — это цэлектровакуумная лампа, выполняющая функции диода и состоящая из нескольких частей:
- Цилиндрического медного анода, поделённого на 10 частей.
- В центре размещён катод со встроенной нитью накала. Его задачей является создание потока электронов.
- По торцам размещаются кольцевые магниты, необходимые для создания магнитного поля, за счёт которого создаётся свч излучение.
- Излучение улавливается проволочной петлёй, соединённой с катодом и выводится из магнетрона с помощью излучающей антенны, направляясь по волноводу в камеру.
Во время работы магнетрон сильно греется, поэтому его корпус оснащается пластинчатым радиатором, обдуваемым вентилятором. Для защиты от перегрева в схему питания включен термопредохранитель.
Как устроен магнетрон, схема.
Возможные неисправности
Нарушение работоспособности магнетрона может возникнуть по следующим причинам:
- Прогорел защитный колпачок и поэтому при работе искрит. Заменяется на любой целый, так как они одинаковы для всех магнетронов.
- Перегорание нити накала.
- Разгерметизация магнетрона вследствие перегрева.
- Пробой высоковольтного диода.
- Сгорел высоковольтный предохранитель.
- Нет контакта в термопредохранителе.
- Пробит высоковольтный конденсатор.
При всех неисправностях, кроме разгерметизации, возможен ремонт своими руками.
Измерение сопротивления омметром.
Определение неисправности
Чтобы узнать, почему не работает печь, нужно отключить её от розетки и снять крышку.
- Внимательно осматривается внутренность на предмет оплавления, обгорания, отпаявшихся проводов. Состояние высоковольтного предохранителя видно невооружённым взглядом. Предохранитель с оборванной нитью меняется на целый и если при опробовании печи опять перегорает, то поиск продолжается.
- Для дальнейшей диагностики потребуется мультиметр или тестер. Проверка начинается с печатной платы, на которой собрана схема питания магнетрона, состоящая из резисторов, диодов, конденсаторов, варисторов. Детали можно прозванивать по месту, без выпаивания.
- После чего тестером проверяют термопредохранитель. При нормальных контактах сопротивление равно нулю.
- Проверка высоковольтного конденсатора мультиметром возможна только на пробой. Если прибор покажет короткое замыкание — деталь заменяется. Так как некоторые типы конденсаторов имеют встроенные резисторы для разрядки, исправная ёмкость покажет сопротивление в 1 МОм, вместо бесконечности.
- Для проверки высоковольтного диода тестер не годится, поскольку у него мал диапазон измерения сопротивления. Чтобы правильно оценить состояние диода потребуется мегомметр со шкалой до 200 МОм. Но вряд ли он найдётся в домашней мастерской. Поэтому применяется метод диагностики с использованием двухпроводной домашней электросети с обязательным соблюдением правил безопасности. Один вывод диода подключается к сетевому проводу. Между вторым и другим проводником сети включается мультиметр для измерения постоянного напряжения в диапазоне до 250 В. Если диод цел, прибор покажет наличие выпрямленного напряжения. При пробое или обрыве стрелка останется на нуле. Для замены подойдёт любой высоковольтный диод с рабочим напряжением 5 кВ и током 0,7 А.
- Проверка магнетрона начинается с прозвонки накальной нити. Для этого измеряется сопротивление между его клеммами, которое у исправного накала составляет несколько Ом. Если тестер показывает бесконечность, это ещё не значит, что нить перегорела. Для полной уверенности проверяется, после снятия крышки, целостность соединений дросселей с клеммами магнетрона.
Некоторые умельцы рекомендуют удалять дросселя. Делать это ни в коем случае нельзя, так как нарушается режим работы трансформатора, из-за чего возможно возгорание.
После измерения сопротивления между выводами и корпусом можно судить о состоянии проходных конденсаторов. При бесконечности — всё нормально, при нуле — пробиты, а при наличии сопротивления — с утечкой тока. Неисправные конденсаторы откусываются кусачками и на их место припаиваются новые с ёмкостью не менее 2000 пФ. - Если все элементы целы, но магнетронного излучения недостаточно для полноценного разогрева еды, значит, катод потерял эмиссию. Данная неисправность устраняется только заменой. При замене конденсаторов нельзя пользоваться обычным припоем, требуются тугоплавкие марки или компактный аппарат для контактной сварки.
На видео рассказ для чайников, как проверить магнетрон, всё очень доходчиво:
Замена магнетрона
Поскольку ремонт магнетрона не производится даже в хорошо оснащённых мастерских, придётся приобретать новый. Прежде чем извлечь магнетрон из микроволновки, необходимо пометить контакты разъёма, чтобы не перепутать их местами при установке новой детали. Если выводы подключить неправильно — магнетрон не будет работать.
Замену можно сделать самостоятельно, если хоть раз применял отвёртку по назначению и прозвонил пару диодов. Для этого не требуется специальных навыков и знания, как работает магнетрон. В случае невозможности найти определённый магнетрон для микроволновки, придётся применить подходящий аналог.
Его мощность должна быть равной или большей, чем у оригинала, а крепление и расположение разъёма совпадать. Устройство магнетрона у производителей одинаково, а конструкция может отличаться, поэтому нужно проследить, чтобы прилегание аналога к волноводу было плотным. Если теплопроводящая паста на термопредохранителе окажется засохшей — её заменяют свежей.
При покупке нового магнетрона необходимо, чтобы совпадала мощность, соответствовали контакты и отверстия для крепления. Если хотя бы одно из условий не совпадает — вы приобрели не годную вам деталь.
Полезные советы
Приведённые ниже несложные рекомендации помогут продлить срок службы магнетрона:
- Если в микроволновке при включении что-то трещит и искрит — нужно перестать пользоваться печью и выяснить причину. Устранение неисправности обойдётся дешевле покупки новой детали. В данном случае виновником обычно оказывается прогорание колпачка, из-за этого СВЧ-печь искрит.
- Необходимо постоянно следить за состоянием слюдяной накладки, защищающей выход волновода в камеру от попадания жира и крошек пищи. Если колпачок неисправен — слюда может оказаться прогоревшей, что приводит к выходу их строя магнетрона. Накладку следует держать в чистоте, так как попавший на неё жир обугливается под воздействием температуры и приобретает электропроводность. Взаимодействуя с излучением, он становится причиной искрения в камере.
- При нестабильном напряжении, микроволновку лучше подключить через стабилизатор, так как даже незначительное падение негативно влияет на работу печи. Падает мощность, и ускоряется износ катода магнетрона. Например, при напряжении в сети 200 В мощность уменьшается вдвое.
- У микроволновки много применений, поэтому в случае её неисправности нарушается привычный порядок вещей. Причиной поломки необязательно является магнетрон или схема его питания. Сначала следует проверить величину напряжения в месте подключения печи к сети и состояние слюдяной пластины.
На видео: ремонт колпачка магнетрона:
Ремонт колпачка магнетрона или когда микроволновка искрит.
Watch this video on YouTube
Микроволновые печи активно используются в каждом доме для приготовления и разогрева пищи. Однако владельцы совершенно не понимают, как именно устроена данная техника. Поэтому при выходе из строя устройства возникают сложности с ремонтом. Магнетрон для микроволновки – источник СВЧ-волн, который, собственно, и обеспечивают нагрев продуктов питания. Поломка этой комплектующей – один из самых распространённых типов неисправностей СВЧ-печей. Сейчас подробно рассмотрим, из чего состоит магнетрон микроволновки, как он работает и способы восстановления этой детали.
Принцип действия и конструкция магнетрона
Слово «magnetis» дословно переводится с греческого, как «магнит». Устройство магнетрона микроволновой печи выглядит следующим образом:
- медная деталь в форме цилиндра – это анод-резонатор;
- элемент, внутри которого расположена нить накала – катод;
- кольцевидные комплектующие, находящиеся на торцах магнетрона для микроволновой печи, являются магнитами.
Ключевой принцип работы магнетрона в микроволновке – это торможение электронных потоков, которые пересекаются под углом 90 градусов. Происходит данный процесс в магнитном и электрическом полях. Кольцевые магниты образуют поле. В качестве проводника выступает специальный кожух, оборудованный фланцем. Именно с помощью этого элемента деталь крепится к волноводу.
СВЧ-волны появляются в результате взаимодействия электронного потока, образованного эмитированным катодом, и магнитного поля. Проволочная петля идентифицирует эти волны, а потом передаёт их наружу с помощью специальной антенны. Данный излучатель расположен внутри цилиндра, сделанного из керамики. Теперь вы знаете, что такое магнетрон, и как работает эта комплектующая.
Как было сказано ранее, в качестве излучателя волны выступает антенна – это небольшая труба, которую принято называть штенгелем. Антенна также обеспечивает выкачку воздуха из лампы. На данном элементе надёжно зафиксирован колпак, сделанный из металла. В процессе работы магнетрон в микроволновке необычайно сильно нагревается. Вероятность перегрева исключается благодаря особой конструкции.
Рассматриваемая комплектующая дополнена пластинчатым радиатором. Этот элемент постоянно обдувается вентилятором, что заметно снижает температуру. Дополнительный уровень защиты от перегрева обеспечивают температурные предохранители. Неотъемлемым компонентом также выступает высокочастотный фильтр, который препятствует проникновению излучения. Данная деталь создаётся при помощи специальных конденсаторов и выходов.
Теперь вы знаете, как работает магнетрон в микроволновке. Очевидно, что это электронный прибор с необычайно сложной и многоуровневой конструкцией. Разобрать и не повредить деталь по силам только опытному мастеру. Поэтому после диагностики выхода из строя комплектующей целесообразней обратиться в сервис-центр, чтобы исключить вероятность усугубления неисправности.
Впрочем, наличие специального оборудования и поверхностных знаний в радиоэлектронике позволяет отремонтировать СВЧ-печь самостоятельно в домашних условиях. Есть только одно условие – придерживайтесь экспертных рекомендаций и действуйте чётко в соответствии с пошаговыми инструкциями.
Причины неисправностей магнетрона
Экспертами принято выделять несколько основных причин поломки магнетрона микроволновой печи:
- Выход из строя колпака, закреплённого на вакуумной трубке. Эту комплектующую владельцам СВЧ-печи заменить самостоятельно по силам. Найдите аналогичный колпачок на любом другом магнетроне. Места для установки этой детали имеют стандартную конфигурацию.
- Оборвался подогреватель. Комплектующая может перегреться и выйти из строя. Происходит это вследствие нарушения правил эксплуатации техники. Например, категорически запрещено включать пустую СВЧ-печь. Чтобы проверить микроволновку на работоспособность, а именно её нить накаливания, измерьте уровень сопротивления между элементами конденсатора. Об исправности комплектующей будет свидетельствовать показатель – от 5 до 7 Ом.
- Повреждён проходной конденсатор. Для диагностики этой поломки используйте тестер. Если он показывает бесконечное значение сопротивления контактов, тогда незамедлительно поменяйте конденсатор.
Именно вследствие этих причин магнетрон в микроволновке перестаёт работать. Теперь подробно рассмотрим, как именно проявляется данная неисправность.
Возможные неисправности
Перечислим основные поломки:
- В процессе работы появляются искры, свидетельствующие о перегорании колпачка. Заменить эту комплектующую не составит особого труда, поскольку все колпачки имеют одинаковую конфигурацию.
- Произошло пробитие высоковольтного диода.
- Напряжение на магнетрон не подаётся.
- Отсутствует контакт в предохранителе, который контролирует температуру и уровень нагрева.
- Сгорели нити накаливания.
- Магнетрон для микроволновой печи разгерметизировался вследствие комплексного перегрева.
- Не работает высоковольтный конденсатор или перегорел предохранитель.
Проверьте магнетрон для микроволновой печи, чтобы выявить тип неисправности. Абсолютно все перечисленные поломки можно устранить самостоятельно в домашних условиях, кроме разгерметизации. Теперь вы знаете, как проверить высоковольтный диод в микроволновке. Напоминаем, что ремонтом стоит заниматься только тем людям, которые хотя бы поверхностно разбираются в радиоэлектронике.
Как определить поломку
Чтобы определить неисправность, обесточьте технику, вынув штекер кабеля питания из розетки. Начните с визуального осмотра внутреннего отдела СВЧ-печи. Как проверить магнетрон и понять, что является источником проблемы? Выход из строя этой комплектующей сопровождается появлением следов горения. Такой тип диагностики позволит узнать, возможно, сгорел предохранитель.
Перед тем как проверить магнетрон в микроволновке мультиметром, обязательно делайте визуальный осмотр. Ведь это также действенный тип диагностики.
Впрочем, скрытые аппаратные неисправности выявить без специального оборудования невозможно. Запомните, что сначала необходимо отсоединить комплектующую, а уже потом проводить тест на её работоспособность. Обязательно придерживайтесь простой пошаговой инструкции:
- Подсоедините щупы мультиметра к клеммам детали. Бесконечное значение на экране тестера свидетельствует о поломке комплектующей.
- Проверьте целостность печатной платы, ведь в неё интегрировано множество важных элементов: диоды, варистор и резисторы. Все детали выпаивать не придётся, просто протестируйте плату.
- Прозвоните предохранитель при комнатной температуре. В таких условиях он должен дать соответствующий сигнал.
- Проверьте высоковольтный конденсатор на предмет возможного пробоя. В рабочем состоянии он выдаёт мультиметру бесконечное значение. Если деталь сломана, тогда на экране появится практически нулевое сопротивление.
- Тест высоковольтного диода. Главной преградой диагностике выступает последовательное соединение. Осмотр невозможен, а внутреннее сопротивление – слишком высокий показатель для измерения. Поэтому удостоверьтесь в отсутствии пробоя в данной части, используя мегомметр.
Используйте эту инструкцию, а также следите за появлением характерных симптомов, чтобы своевременно обнаружить поломку техники.
Ремонт магнетрона
Некоторые аппаратные комплектующие не поддаются восстановлению. Если сгорел магнетрон в микроволновке, то его придётся поменять. Отремонтировать эту комплектующую невозможно. Стоимость оригинальной запчасти для СВЧ-печки необычайно высока. Иногда выгодней купить новую технику. Поэтому крайне важно провести тщательную проверку магнетрона тестером, измерив напряжение.
Далее рассмотрим, как проверить магнетрон на микроволновке с помощью специальных измерительных приборов. Предоставим подробную пошаговую инструкцию. Не исключено, что повреждены лишь отдельные элементы комплектующей, что даёт возможность произвести ремонт без серьёзных капиталовложений.
С аппаратным ремонтом справится каждый, кто хотя бы немного разбирается в радиоэлектронике, а также имеет доступ к обычному тестеру и мегомметру. Если сомневаетесь в своих силах, тогда лучше обратитесь за помощью в сервис-центр, в котором работают опытные мастера.
Диагностика блока управления
Проверка СВЧ-печи будет изменяться в зависимости от конструкции устройства. Принято выделять несколько основных видов блоков управления:
- механический;
- электронный;
- сенсорный.
Магнетрон для микроволновой печи проверяется мультиметром. Диагностика БУ осуществляется аналогичным образом. Используя данный инструмент, удостоверьтесь в том, что напряжение подаётся на трансформатор. Если вы включаете таймер, предварительно выбрав рабочий режим, но напряжение отсутствует, то это свидетельствует о выходе из строя блока управления.
Проще всего отремонтировать модели, оборудованные механическим таймером и ручными регуляторами рабочих режимов. Начните с визуального осмотра, а потом измерьте тестером уровень тока на контактах переключателей. Такая диагностика позволяет определить: обгоревшие контакты, вышедшие из строя детали, окисленные шлейфы. Замените неработоспособные детали.
Микроволновку, имеющую электронный БУ, починить сложней. Проведите первичный осмотр с помощью дисплея. При появлении неисправностей на дисплее будет отображаться некорректная информация. Если экран и вовсе не загорается, тогда обязательно удостоверьтесь в том, что встроенный предохранитель цел.
Электронный блок управления хорош тем, что каждый пользователь сможет запустить процесс автоматической диагностики. Сверьте код обнаруженной ошибки со значениями, которые указаны в специальной таблице. Этого достаточно для получения необходимой информации. Подключение мультиметра не требуется.
Блок управления – радиоэлектронный модуль с довольно сложной структурой. Для восстановления работоспособности данного узла потребуются специальные измерительные приборы. Если у вас нет доступа к ним, обратитесь в Москве или любом другом городе в авторизированный сервисный центр.
Проверка системы излучения радиоволн
Некорректная работа аппаратных узлов, включая БУ, а также магнетрон для микроволновой печи, свидетельствует о необходимости проверки состояния элементов системы СВЧ-излучения. В её состав входит высоковольтный трансформатор, а также компоненты цепи сдвига напряжения. Современные печи оборудованы высоковольтными трансформаторами MOT. Их конструкция включает три уровня обмотки:
- первичный – 220 В;
- понижающий – 3 В;
- повышающий – 2 кВ.
Чтобы определить сгоревший элемент, нужно последовательно проверить тестером каждую обмотку. Самый низкий уровень сопротивления имеет именно понижающая обмотка, которая обеспечивает накал магнетрона для микроволновой печи. Наивысшее сопротивление – высоковольтная обмотка. Если поломка микроволновой печи обнаружена, а пользователь определил обрыв одного или нескольких слоёв обмотки, замените трансформатор.
Ни в коем случае нельзя исключать межвитковое замыкание, которое наблюдается в высоковольтной обмотке. Признаком появления этой неисправности станет низкий уровень температуры. Возможно, значительно возрастёт шум во время работы СВЧ-печи. Обычным мультиметром нельзя измерить напряжение на выходных клеммах данной обмотки. Поэтому придётся использовать профессиональные измерительные инструменты. Если опасения подтвердились, и было обнаружено замыкание, поменяйте трансформатор.
Обязательно проведите проверку всех деталей, образующих систему умножителя напряжения. Магнетрон для микроволновой печи – ключевой элемент этой схемы, но далеко не единственный. В неё также включены конденсаторы и диоды. Уровень внутреннего сопротивления высоковольтного диода очень высок, а измерить его пробой мультиметром нельзя. Поэтому придётся снова воспользоваться мегомметром. Если деталь неисправна, тогда установите новый диод.
Обязательно проверьте конденсатор на пробой. Исправная комплектующая продемонстрирует сопротивление, приближённое к нулю. Оно буквально за несколько секунд увеличится в разы. Сопротивление у неисправных конденсаторов резко не изменяется, поскольку отсутствует контакт с обложкой.
Вполне вероятно, что печь начала греть пищу заметно слабей из-за появления утечки между обкладками. Определить источник утечки можно также с помощью мегомметра. Неисправные радиоэлементы следует поменять.
Замена магнетрона
Если пользователь уверен, что сломан магнетрон для микроволновой печи, замените этот элемент. Преимущественно выполнением этой процедуры занимаются квалифицированные специалисты. Впрочем, всё можно сделать и своими руками. Главное, немного разбираться в радиоэлектронике, а также знать, как замеряется напряжение тока.
Процедура замены в микроволновой печи предполагает, что предварительно пользователь купит новую комплектующую. Чтобы выбор оказался удачным, необходимо придерживаться нескольких простых рекомендаций:
- Уровень мощности магнетрона для микроволновой печи полностью соответствует аналогичному показателю сломанного устройства. Вся необходимая информация прописана в техническом паспорте.
- Новая деталь имеет идентичные отверстия для крепления, а все контакты подходят.
- Габариты сломанной комплектующей полностью соответствуют размерам новой запчасти.
Установить новый магнетрон для микроволновой печи не составит особого труда. Однако пользователь должен добиться максимально плотного прилегания комплектующей к волноводу. Не забудьте проверить конденсатор.
Как проверить магнетрон СВЧ-печи на исправность
Чтобы правильно определить неисправность микроволновки, нужно разобрать устройство и провести тщательную диагностику. Некоторые аппаратные узлы стоят необычайно дорого, поэтому во избежание лишних финансовых растрат, внимательно отнеситесь к первичному осмотру. Как подключить магнетрон к микроволновке, разберётся каждый, куда больше сложностей вызывает ремонт данной детали, поскольку он невозможен. Единственный выход – замена комплектующей.
Диагностика проводится следующим образом:
- Обесточьте СВЧ-печь, вынув штекер сетевого кабеля из розетки.
- Демонтируйте защитный кожух устройства.
- Найдите сломанную деталь, а потом снимите клеммы с выводов комплектующей.
- Используйте мультиметр, чтобы замерить напряжение магнетрона, а именно его контактов. Оно должно быть несущественным. Если показатель слишком велик, то это свидетельствует о перегорании нити накала.
- Измерьте напряжение между выводом и корпусом устройства.
На этом проверка завершена. Теперь вы знаете, как нужно действовать.
Конденсатор магнетрона для микроволновки SVCH008UN
Конденсатор магнетрона для микроволновки SVCH008UNКонденсаторы и емкости (высоковольтные)
- Запчасти для стиральных машин
- Аксессуары
- Активаторы, ребра барабана и бойники
- Амортизаторы
- Баки, барабаны и полубаки
- Болты, корпуса, пружины, хомуты
- Вентиляторы
- Грузы и противовесы
- Двери, люки, обрамления и стекла люков
- Замки люка, блокираторы (убл)
- Клапаны подачи воды
- Конденсаторы, сетевые и помехоподавляющие фильтра
- Крестовины
- Кронштейны и петли люка
- Крышки и пластиковые изделия
- Крючки, пружины и ручки люка
- Манжеты люка (уплотнительные резинки барабана)
- Моторы барабана, двигатели
- Ножки, опоры и подставки
- Сливные и заливные патрубки, шланги
- Подшипники
- Порошко- приемники, лотки и бункеры
- Прессостаты (датчики уровня воды)
- Ремкомплекты
- Ремни
- Сальники
- Сливные насосы, помпы
- Суппорты и фланцы
- Таходатчики, датчики холла и термодатчики
- ТЭНы (нагреватели)
- Фильтра, заглушки и сливные пробки насоса
- Шкивы
- Щетки мотора, двигателя
- Электронные компоненты
- Запчасти для микроволновок и СВЧ
- Аксессуары
- Вентиляторы, моторы, двигатели конвекции
- Двери (пластик, пленки, решетки)
- Диоды высоковольтные
- Кнопки, клавиши двери
- Колпачки магнетрона
- Конденсаторы и емкости (высоковольтные)
- Коуплеры, муфты привода тарелки
- Крючки двери
- Лампы, лампочки подсветки
- Магнетроны
- Микровыключатели (концевики) двери
- Моторы, двигатели привода поддона
- Сенсорные панели управления
- Пластиковые корпусные детали
- Предохранители (высоковольтные, силовые)
- Таймеры (механические, электронные)
- Резисторы
- Реле (силовые)
- Ролики (кольца) вращения поддона
- Ручки, переключатели
- Сетевые шнуры (кабеля и провода)
- Слюда и пластиковые заглушки
- Тарелки и поддоны вращения
- Трансформаторы (силовые и питания)
- ТЭНы (кварцевые, гриля)
- Электронные платы, модули
- Запчасти для мясорубок
- Запчасти для пылесосов
- Запчасти для хлебопечек
- Запчасти для холодильников
- Аксессуары
- Вентиляторы, моторы и двигатели обдува
- Датчики температуры и сенсоры оттайки
- Двери
- Дисплеи, экраны
- Испарители
- Клапана электромагнитные, импульсные и соленойдные
- Кнопки, выключатели
- Конденсаторы, решетки
- Компрессора
- Крыльчатки для вентилятора
- Лампы, лампочки
- Нагреватели, ТЭНы
- Ножки, петли, опоры, кронштейны
- Модули и платы управления
- Пластиковые корпусные изделия
- Полки стеклянные, решетки, балконы
- Резиновые уплотнители двери
- Пусковые и защитные реле
- Ручки двери
- Таймеры оттайки
- Термостаты, терморегуляторы
- Фильтры антибактериальные, угольные, для воды
- Расходники (осушители, припой, шредера)
- Запчасти для аэрогриля
- Запчасти для блендера
- Запчасти для варочных панелей
- Запчасти для вентиляторов
- Запчасти для водонагревателей и бойлеров
- Запчасти для вытяжек
- Запчасти для кондиционеров и сплит-систем
- Запчасти для кофемашин и кофеварок
- Аксессуары
- Бойлеры, ТЭНы и термоблоки
- Датчики, термостаты
- Дозаторы, насадки
- Дисплеи
- Жернова, ножи
- Заварочные блоки (узлы)
- Капучинаторы
- Клапана
- Кнопки
- Контейнеры, поддоны
- Кофемолки
- Краны
- Крышки
- Микропереключатели
- Насосы, помпы
- Платы, модули управления
- Прокладки, уплотнители
- Регуляторы
- Редукторы и шестеренки
- Ручки
- Смазки
- Трубки, переходники
- Фильтры
- Флоуметры
- Химия
- Чаши, контейнеры
- Шнеки
- Запчасти для кулера
- Запчасти для кухонных комбайнов
- Запчасти для мультиварки
- Запчасти для обогревателя
- Запчасти для пароварок
- Запчасти для плит и духовых шкафов
- Аксессуары, средства ухода, расходники
- Вентиляторы (моторы) обдува и конвекции
- Блок (трансформатор) розжига, поджига
- Двери духовки (ручки, держатели, накладки, замки)
- Дисплеи, экраны
- Клапаны (электромагнитные, давления) подачи газа
- Колодки клеммные (сетевые)
- Кнопки и выключатели (поджига и освещения)
- Конфорки (чугунные, стеклокерамика, индукционные)
- Конфорки газовые, горелки (рассекатели, пяточки, крышки)
- Краны газовые
- Крыльчатки для вентилятора
- Крышки (стекло, эмаль)
- Лампы (лампочки термостойкие)
- Магнетроны духовки
- Моторы, двигатели вертела гриля
- Панель управления (декоративная передняя часть)
- Петли, навесы и кронштейны двери
- Пластиковые и корпусные детали (держатели и фиксаторы)
- Поверхности варочные и стеклокерамические
- Предохранители и защитные термостаты
- Программаторы
- Переключатели и регуляторы мощности
- Решетки газовых плит
- Ручки переключателей (кольца и пружинки)
- Свечи розжига
- Стекла внешние и внутренние
- Таймеры
- Термометры (механические и электронные)
- Термопары (газ контроль)
- Термостаты, терморегуляторы
- Трубы и шланги (газовые)
- ТЭНы, нагреватели (духовки)
- Уплотнители духовки
- Электронные датчики и сенсоры
- Электронные платы и модули
- Ящики посудные
- Сетевые шнуры (кабеля и провода)
- Запчасти для посудомоечных машин
- Аксессуары
- Вентиляторы
- Гайки корзины и разбрызгивателя
- Двери
- Замки, блокировки
- Импеллеры, разбрызгиватели
- Шнуры, кабеля
- Клапаны, аквастопы
- Кнопки
- Корзины
- Корпуса
- Корпуса фильтров
- Крыльчатки
- Крючки
- Манжеты, сальники насоса
- Моторы, двигателя рециркуляции
- Навесы, петли
- Насосы, помпы
- Панели управления
- Патрубки
- Порошкоприемники, дозаторы
- Прессостаты, датчики уровня
- Провода
- Программаторы
- Прокладки
- Пружины
- Переключатели, регуляторы
- Уплотнители, прокладки двери
- Ролики корзины
- Ручки
- Сальники
- Сетевые фильтры
- Суппорты
- Термостаты
- ТЭНы (нагреватели)
- Уплотнители
- Фильтры
- Шланги
- Электронные датчики
- Электронные модули
- Ящики
- Ремкомплект
- Запчасти для соковыжималок
- Запчасти для сушильных машин
- Аксессуары
- Амортизаторы
- Баки, барабаны, крышки барабанов
- Вентиляторы (турбины, крыльчатки)
- Двери и обрамления двери
- Замки и блокировки (УБЛ)
- Кнопки и выключатели
- Моторы, двигатели
- Насосы, помпы
- Пластиковые и корпусные детали
- Ремни привода
- Ролики и подшипники
- Термостаты, датчики температуры
- ТЭНы, нагреватели
- Прокладки, уплотнители
- Фильтры (сетки, угольные, Hepa)
- Электронные платы, модули
- Запчасти для телевизоров
- Запчасти для увлажнителей и воздухоочистителей
При массовом использовании в быту микроволновых печах СВЧ происходит и большое количество нарушений в их работе, поломки. Многих людей, кто столкнулся с этим, интересует, как проверить своими силами конденсатор микроволновки. Здесь можно узнать ответ на этот вопрос.
Конденсатор для микроволновки
Принцип устройства
Конденсатор является приспособлением, имеющим способность копить определенный заряд электричества. Он представляет собой две пластины из металла, установленные параллельно, между которыми находится диэлектрик. Увеличение площади пластин увеличивает накопленный заряд в устройстве.
Конденсаторы бывают 2-х видов: полярные и неполярные. Все полярные приспособления – электролитические. Емкость их от 0.1 ÷ 100000 мкФ.
При проверке полярного приспособления важно соблюдение полярности, когда плюсовая клемма присоединена к плюсовому выводу, а минусовая к минусовому.
Высоковольтными являются именно полярные конденсаторы, у неполярных – малая емкость.
Микроволновка с указанием места расположения конденсатора
В цепь питания магнетрона микроволновки входит диод, трансформатор, конденсатор. Через них к катоду идет до 2-х, 3-х киловольт.
Конденсатор – это большая деталь весом до 100 гр. К нему присоединяется вывод диода, второй на корпусе. Вблизи блока размещается также цилиндр. Конкретно данный цилиндр представляет собой высоковольтный предохранитель. Он не должен допустить перегревание магнетрона.
Расположение конденсатора
Как разрядить конденсатор в микроволновке
Разрядить его возможно такими способами:
Отключив от электросети, конденсатор разряжают, осмотрительно замкнув отверткой его клеммы. Хороший разряд свидетельствует о его исправном состоянии. Такой способ разрядки самый распространенный, хотя некоторые считают его опасным, способным нанести вред и разрушить приспособление.
Разряд конденсатора отвертками
У высоковольтного конденсатора есть интегрированный резистор. Он работает для разряда детали. Приспособление располагается под высочайшим напряжением (2 кВ), и потому есть необходимость в его разряде в основном на корпус. Детали с ёмкостью более 100 мкФ и напряжением от 63V лучше разряжать через резистор 5-20 килоОм и 1 – 2 Вт. Для чего концы резистора объединяют с клеммами приспособления на некоторое количество секунд, чтобы снять заряд. Это необходимо для предотвращения возникновение сильной искры. Потому надо побеспокоиться об личной безопасности.
Как проверить высоковольтный конденсатор микроволновки
Высоковольтный конденсатор проверяют его подключением вместе с лампой 15 Вт Х 220 В. Дальше выключают объединенные конденсатор и лампочку из розетки. При рабочем состоянии детали лампа станет светиться в 2 раза меньше, чем обычно. При нарушениях в работе лампочка ярко светит или не светится вообще.
Проверка с лампочкой
Конденсатор микроволновки имеет емкость 1.07 мф, 2200 в, потому испытать его с поддержкою мультиметра достаточно просто:
1. Необходимо подключить мультиметр так, чтобы измерять сопротивление, а именно наибольшее сопротивление. На устройстве сделать до 2000k.
2. Потом необходимо включить незаряженное приспособление к клеммам мультиметра, не дотрагиваясь их. При рабочем состоянии показания станут 10 кОм, переходящие в бесконечность (на мониторе 1).
3. Потом необходимо изменить клеммы.
4. Когда при включении его к устройству на мониторе мультиметра ничто не поменяется, это означает, приспособление в обрыве, когда будет нуль, означает, что в нем пробой. При показании в устройстве постоянного сопротивления, пусть небольшого значения, значит, в приспособлении есть утечка. Его необходимо сменить.
Проверка мультиметром
Проверка мультиметром
Эти испытания сделаны на невысоком напряжении. Часто неисправные приспособления не показывают нарушения на невысоком напряжении. Потому для испытания нужно применять или мегаомметр с напряжением одинаковым напряжению конденсатора, или будет нужен наружный источник высокого напряжения.
Мультиметром его элементарно так испытать невозможно. Он продемонстрирует лишь, что обрыва нет и короткое замыкание. Для этого необходимо в режиме омметра присоединить его к детали – в исправном состоянии он продемонстрирует невысокое сопротивление, которое за некоторое количество секунд вырастет по бесконечности.
Неисправный конденсатор имеет утечку электролита. Сделать определение емкости особым устройством не трудно. Надо его подключить, поставить на большее значение, и соприкоснуться клеммами к выводам. Сверить с нормативными. Когда отличия маленькие (± 15 %), деталь исправна, но когда их нет или значительно ниже нормы, значит, она пришло в негодность.
Для испытания детали омметром:
1. Надо снять наружную крышку и клеммы.
2. Разрядить его.
3. Переключить мультиметр для испытания сопротивления 2000 килоОм.
4. Исследуйте клеммы на присутствие механических дефектов. Плохой контакт станет негативно воздействовать на качество измерения.
5. Соедините клеммы с концами устройства и смотрите за числовыми измерениями. Когда числа начинают изменяться так: 1…10…102.1, означает, что деталь в рабочем состоянии. Когда значения не изменяются или появляется нуль, значит приспособление в нерабочем состоянии.
6. Для другого испытания приспособление надо разрядить и снова подтвердить.
Проверка омметром
Проверка омметром
Испытать конденсатор для обнаружения нарушений в работе возможно и тестером. Для этого надо настроить измерения в килоОм, и смотреть за испытанием. При соприкосновении клемм сопротивление должно снизиться практически до нулевой отметки, и за несколько секунд подрасти до показания на табло 1. Наиболее замедленным этот процесс будет, когда включить замеры на 10-ки и сотки килоОм.
Работа по проверке конденсатора

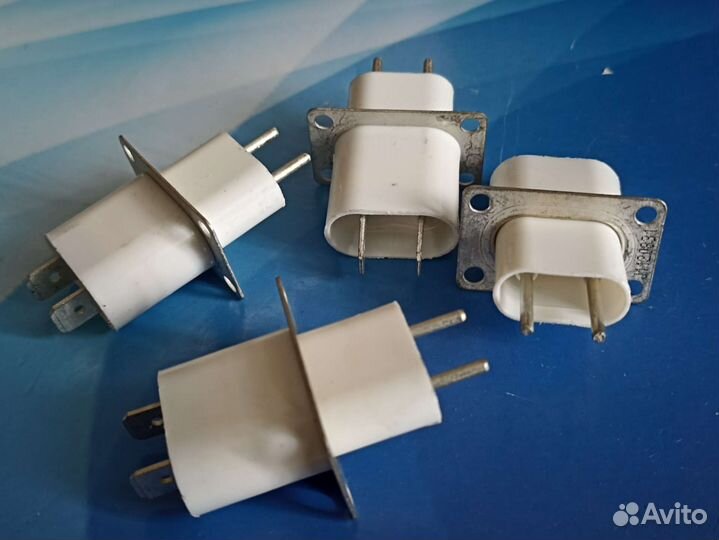

Проходные конденсаторы магнетрона в микроволновке проходят проверку тоже тестером. Надо тронуть выводами устройства вывод магнетрона и его корпуса. Когда на табло будет 1 — конденсаторы исправны. При появлении показаний сопротивления означает, что один из них пробит или в утечке. Их надо сменить на новые детали.
Проверка исправности проходных конденсаторов
Одной из причин нарушений работы конденсатора есть утрата части емкости. Она становится другой, не так, как на корпусе.
Найти это нарушение при поддержке омметра трудно. Нужен датчик, который есть не в каждом мультиметре. Обрыв в детали бывает при механических воздействиях не так часто. Значительно чаще происходит нарушения за счет пробоя и утраты емкости.
Микроволновка не производит нагревание микроволной из-за того, что в детали есть утечка, которая не обнаруживается обыкновенным омметром. Потому надо целенаправленно испытать деталь при поддержке мегомметра с использованием высокого напряжения.
Действия при испытании будут следующие:
- Нужно поставить наибольший предел измерения в режиме омметра.
- Щупами измерительного устройства дотрагиваемся до выводов детали.
- Когда на табло отражается «1», показывает нам, что сопротивление более 2-ух мегаом, следственно, в рабочем состоянии, в другом варианте мультиметр продемонстрирует меньшее значение, что значит, что деталь в нерабочем состоянии и пришла в негодность.
Перед тем как начинать починку всех электроустройств, нужно удостовериться, что нет питания.
После проверки деталей надо принимать меры к замене тех из них, которые находятся в нерабочем состоянии, новыми, более совершенными.
Разряд конденсатора на корпус
Цепи питания магнетрона | yourmicrowell.ru
Для нормальной работы магнетрона необходимо: наличие эмитирующего элемента и присутствие электрического и магнитного полей. Магнитное поле магнетрона создается магнитной системой состоящей из двух кольцевых магнитов, которые входят в конструкцию магнетрона. Электрическое поле возникает в результате подачи высокого напряжения на катод магнетрона. Другими словами, давайте рассмотрим подробнее, что и как, обеспечивает питание магнетрона в микроволновой печи. Схема питания магнетрона изображена на рисунке ниже.
Источник питания состоит из следующих элементов: высоковольтный — силовой трансформатор – «THV», предохранитель – “FHV”, конденсатор – “CHV” (с резистором в одном корпусе) и высоковольтный диод – “DHV”. Высоковольтный — силовой трансформатор содержит три обмотки. Обмотка «1» — является первичной и запитывается от переменного напряжения сети номиналом 220 вольт. Обмотка «2» — накальная обмотка. Эта обмотка представляет собой 2 – 3 витка обычного монтажного провода, довольно большого сечения, ведь цепь накала потребляет весьма большой ток, в районе 10 – ти ампер. С накальной обмотки снимается напряжение порядка трех вольт, необходимое для питания нити накала магнетрона. Обмотка «3» — эту обмотку принято называть анодной. Анодная обмотка – является повышающей, с ее выводов снимается высокое напряжение, порядка 2 – х киловольт, необходимое для основного питания магнетрона. Один из выводов анодной обмотки выводится под клемму, а второй соединен с корпусом трансформатора. Параметры конкретного высоковольтного трансформатора, как правило, расчитываются под параметры конкретной модели магнетрона, то есть, трансформатор и магнетрон образуют пару. Сердечник трансформатора состоит из набора «Ш — образных» пластин, изготовленных из, электротехнической стали, которые соединены в пакет посредством сварки. Высоковольтный трансформатор, без сомнения – является самым тяжелым элементом в конструкции микроволновой печи.
Высоковольтные конденсатор и диод, в совокупности образуют умножитель и выпрямитель напряжения. На схеме питания видно, что анод магнетрона “M1”, являющийся положительным электродом, соединяется с корпусом печи (далее с землей). Следовательно, анодное напряжение подается на катод магнетрона, но в отрицательной полярности. На графике видно, что напряжение, снимаемое с анодной обмотки, представляет собой синусоиду, содержащую положительные и отрицательные полупериоды переменного напряжения. Высоковольтный диод в схеме включен таким образом, что при поступлении с обмотки положительного полупериода, он открывается, и положительная полуволна не проходит к катоду магнетрона. А в цепи высоковольтного конденсатора начинает протекать ток, и конденсатор заряжается по цепи: правая обкладка конденсатора – диод – земля – анодная обмотка — высоковольтный предохранитель – левая обкладка конденсатора. Затем с анодной обмотки поступает отрицательный полупериод напряжения, диод закрывается, и отрицательная полуволна беспрепятственно проходит к катоду. В этот момент, через магнетрон, начинает разряжаться конденсатор. Напряжение, поступившее с анодной обмотки трансформатора и напряжение, снятое с конденсатора складываются, в результате на выходе умножителя мы получаем удвоенное напряжение отрицательной полярности порядка 4кВ. Это напряжение поступает на катод и благодаря этому, между электродами магнетрона возникает необходимое для его работы, электрическое поле. Таким образом, можно сказать, что магнетрон микроволновой печи, питается импульсным напряжением отрицательной полярности.
В цепь анодной обмотки, включен высоковольтный предохранитель, который предназначен для защиты высоковольтного трансформатора от перегрузок, в случае выхода из строя элементов умножителя или магнетрона. Если предположить, что высоковольтный диод или проходной конденсатор фильтра магнетрона пробиты, то в цепи питания магнетрона возникнет короткое замыкание и через анодную обмотку трансформатора начнет протекать повышенный ток, что может привести к выходу из строя высоковольтного трансформатора. В этом случае и должен сработать предохранитель. Разорвав цепь питания магнетрона, он тем самым, разгружает анодную обмотку трансформатора. Нечто подобное произойдет, если вы включите печь в режиме «микроволны» с пустой камерой. В этом случае, потребление энергии магнетроном возрастет в разы, перегрузке подвергнуться все элементы источника питания и если не сработает предохранитель, то из строя может выйти, в первую очередь, сам магнетрон, а затем любой из элементов цепи его питания.
конденсатор для магнетрона микроволновой печи
Конденсатор для магнетрона микроволновой печи
конденсаторный заводской конденсатор для микроволновой печи Лучшая цена 1.0 мкФ Конденсатор для микроволновой печи
Конденсатор для микроволновой печи:
20005
20005
20005 детали
.CE / RoHS3. Долгий срок службы
4. Простота установки
Особенности и применение:
Конденсатор применяется в промышленности, микроволновых печах и т. Д.Конструкция из композитного диэлектрика. Конденсатор имеет преимущество хорошей теплоотдачи, высокого значения давления, небольшого размера, малых диэлектрических потерь, высокой точности емкости. И он может стабильно работать при высоком напряжении в течение длительного времени, он безопасен и надежен. Микроволновые печи конденсаторные HV конденсаторные конденсаторы для микроволновых печей.
Заводской конденсатор для микроволновой печи 1.0uf Конденсатор для микроволновой печи Заводской конденсатор для микроволновой печи 1.0uf Конденсатор для микроволновой печи
Технические данные и характеристики
Конденсатор микроволновой печи Высоковольтный конденсатор
Стандарты исполнения: IEC61270-1, GB / T18939.1
Размер для конденсатора микроволновой печи:
спецификация | высокий | спецификация | высокий | спецификация | высокий | |
2100 В / 0.40μF | 55мм | 2100V / 0.75μF | 65мм | 2100V / 1.10μF | 75мм | |
2100 В / 0,45 мкФ | 55 мм | 2100 В / 0,80 мкФ | 65 мм | 2100 В / 1.15 мкФ | 80 мм 000000000000000000000000000000000000000000000000000000000000000000000 2100 В / 1,20 мкФ | 80 мм |
2100 В / 0,55 мкФ | 65 мм | 2100 В / 0.90 мкФ | 65 мм 90010000000000000000000000000000000000000000000000000000000000000000000000000 2100 В / 0,95 мкФ | 65 мм | 2100 В / 1,30 мкФ | 85 мм |
2100 В / 0.65μF | 65мм | 2100V / 1.0μF | 70мм | 2100V / 1.35μF | 90мм | |
2100 В / 0,70 мкФ | 65 мм | 2100 В / 1,05 мкФ | 70 мм | 2100 В / 1.40 мкФ | 90 мм |
Примечание: Другие спецификации, размеры за пределами стола являются предметом переговоров.
Профессиональное производственное оборудование
Non пыль семинар
упаковки
Честь и сертификат
Почему выбрали нас?
Потенциальные преимущества начала сотрудничества с Anhui Safe:
* Наличие квалифицированной и квалифицированной рабочей силы с более чем 22-летним опытом производства конденсаторов;
* Низкие затраты на оплату труда;
* короткое время доставки;
* Гибкость в плане запуска производства новых продуктов и аутсорсинга;
* Наличие производственных помещений с соответствующей инфраструктурой;
* Удобное географическое положение компании вблизи столицы страны и двух трансъевропейских транспортных коридоров.
Контактная информация
Контактное лицо: Sunny Sun
SKYPE: ahsf.sunny
ТЕЛ: +86112
: E-mail: 9004 (at) anhuisafe.com
Веб-сайт нашей компании: www.anhuisafe.com
Прежде всего, Рыцарский сервис, Устойчивое улучшение.
,Нажмите здесь, чтобы перейти на нашу страницу с сосредоточенными элементами
Вот введение в различные типы конденсаторов, используемых в микроволновой технике. Это сопутствующая страница к нашим страницам по микроволновым индукторам и микроволновым резисторам.
Вот кликабельный указатель к нашему материалу по конденсаторам:
Температурные эффекты конденсатора (новый для января 2019 года)
Эффект напряжения на конденсаторе (новый на февраль 2019 г.)
Изготовление конденсаторов (новое на декабрь 2018 года)
Конденсаторный фон и определения
Конденсаторные материалы (отдельная страница)
Микроволновый конденсатор модель
Конденсаторная математика (отдельная страница)
Емкостное реактивное сопротивление
Емкость параллельной пластины
Емкость листа
Конденсаторные резонансы
Расчет хранения заряда (отдельная страница, новая на март 2007 года!)
Однослойные конденсаторы
Многослойные керамические конденсаторы
Отдельная страница на эту тему, новая для сентября 2008 года
Конденсаторы электролитические
ЭПР-эффекты (отдельная страница, новая на сентябрь 2008 г.)
Конденсаторный фон и определения
Микроволновые конденсаторыиспользуются в качестве элементов настройки или компонентов в простых или сложных структурах фильтров.При использовании в качестве элемента настройки часто требуется высокая погрешность при низком значении емкости. Используемый в качестве блока постоянного тока или байпаса, обычно все, что вам нужно, это то, что ваш РЧ-сигнал видит низкий импеданс.
Единицей емкости является Фарад, названный в честь Майкла Фарадея. На «классических» микроволновых частотах, таких как полоса Х, обычно используются единицы емкости пикофарад (10 -12 Фарад). Многие люди RFIC-типа используют нанофарады (10 -9 фарад) так же часто и в миллиметровых приложениях (т.е.е. где работают «настоящие мужчины»), иногда мы используем фемтофарады (10 -15 Фарад) (спасибо за исправление, Дэвид!)
Конденсатор часто не действует как конденсатор на микроволновых частотах. Микроволновые конденсаторы должны быть достаточно маленькими, чтобы считаться сосредоточенными элементами. Конденсаторы с осевыми выводами бесполезны на микроволновых частотах из-за необходимости сохранять небольшие размеры.
блоков постоянного тока и РЧ обводные конденсаторы
Оба из них — простые фильтры, использующие микроволновые конденсаторы.Блок постоянного тока представляет собой последовательный конденсатор, который имеет низкое реактивное сопротивление для интересующей радиочастотной частоты (короткое замыкание на РЧ), но блокирует постоянный ток, потому что это разомкнутая цепь с нулевым герцом. РЧ-байпас является шунтирующим (параллельным) элементом, который действует как короткое замыкание для микроволновых сигналов, но здесь он предназначен для отражения РЧ-сигналов путем их замыкания.
Зарядно-накопительные конденсаторы
Они используются для поддержания напряжения во время импульсной работы. Обычно они не являются конденсаторами микроволнового типа и чаще всего являются электролитическими.
Микроволновый конденсатор модель
Ниже приведена классическая модель конденсатора для микроволновых цепей с сосредоточенными элементами. Физические модели конденсаторов также используются на сверхвысокочастотных частотах, особенно при моделировании MMIC. Мы еще вернемся к этой теме.
Элемент, обозначенный в модели буквой «С», является номинальным значением емкости, остальные элементы считаются паразитными. LS — самоиндуктивность структуры. Эквивалентное последовательное сопротивление (ESR) является действительной частью последовательного полного сопротивления конденсатора и является причиной потерь из-за нагрева.Параллельная емкость CP также вызывает некоторые проблемы, но часто может быть проигнорирована, потому что мы пытаемся работать ниже частоты, где это вызывает резонанс.
Уравнение коэффициента качества конденсатора (Q) можно найти на нашей математической странице по конденсаторам.
Многослойные керамические конденсаторы
У этой темы теперь есть своя страница.
Многослойные керамические конденсаторы используются в качестве устройств поверхностного монтажа в печатных платах с микроволновой печатью, а иногда и в гибридных интегральных схемах фильтрации постоянного тока.Многослойная технология обеспечивает высокую емкость при небольшом объеме. Размеры многослойных конденсаторов, которые популярны для работы в микроволновом диапазоне, составляют 0402, 0603 и 0805. Эти размеры «декодируются», отмечая, что число «02» означает 0,02 дюйма, «04» означает 0,04 дюйма и т. Д. Метрическая система склоняется к опять английская система !!!
Для колпачков для поверхностного монтажа, таких как многослойная керамика и тантал, коэффициент расширения становится важным, когда вы используете колпачки больших размеров в широком диапазоне температур.
Две интернет-легенды о многослойных крышках, которые мы будем ждать, пока наша аудитория поддержит или опровергнет …
Вы можете увеличить SRF, установив многослойный слой с «жирным» размером вверх. (ОК, это нужно цифра …)
Вы можете экранировать многослойные колпачки для низкого ESR, помещая их в микроволновую печь и выбрасывая те, которые нагревают больше всего.
Однослойные конденсаторы, также известные как тонкопленочные колпачки (TFC)
Однослойные колпачки — это выбор для самой высокой частотной характеристики.Также называемые тонкопленочными конденсаторами, при реализации монолитно они могут использоваться как в микроволновых цепях, выходящих далеко за пределы W-диапазона (<110 ГГц). TFC используются в MMIC и RFIC для байпаса, блокировки постоянного тока и элементов настройки RF. Хороший процесс может обеспечить точность +/- 10%, все зависит от того, насколько хорошо вы можете контролировать толщину диэлектрика. Обычными диэлектриками являются нитрид кремния и оксид кремния. Для конденсаторов на MMIC верхний предел составляет порядка 20 пФ.
TFC формируется путем металлизации подложки, нанесения на нее тонкого диэлектрика с последующим добавлением верхнего металла для образования сэндвича.Их иногда называют MIM (металл-изолятор-металл) колпачки.
Если кто-то предлагает изготавливать TFC на подложке из оксида алюминия, помните, что это нелегкая задача. Зернистая структура полированного оксида алюминия очень грубая по сравнению с типичной толщиной диэлектрика (несколько тысяч Ангстрем), и короткие замыкания являются дефектом выбора здесь.
Металлооксидные полупроводниковые (MOS) конденсаторы
Эти конденсаторы стали побочным продуктом кремниевой революции. Кремниевые цепи изолированы растущим оксидом кремния.Добавьте слой металла сверху (почти всегда алюминий в кремниевом процессе), и вы можете создать конденсатор. Этот тип конденсатора обеспечивает превосходный микроволновый отклик для значений до сотен пФ.
MOS-колпачки отличаются от MIM-колпачков тем, что базовый «металл» в MOS представляет собой полупроводник (кремний), который обеспечивает электрический контакт через заднюю сторону. Задняя часть колпачка MOS может быть покрыта алюминием или оставлена голой. Другие вариации на эту тему включают MNS (металлический нитрид кремния).
Однослойные керамические колпачки
Однослойные керамические колпачки формируются путем металлизации тонкой керамической подложки и ее нарезки кубиками. Часто керамика имеет очень высокую диэлектрическую проницаемость, поэтому небольшие конденсаторы (менее 1 мм с каждой стороны) могут обеспечить 100 пФ или более. Высокий ДК часто достигается ценой плохой температурной стабильности.
Конденсаторы электролитические
Электролитические конденсаторы обеспечивают самую высокую плотность емкости со значениями в десятки микрофарад.Часто они сделаны из тантала. На самом деле они не имеют микроволнового качества, но часто используются в качестве фильтра источника питания для микроволновых цепей. Линейным регуляторам всегда нужны как минимум две электролитические крышки, одна на входе и одна на выходе, чтобы оставаться стабильной. В импульсных применениях электролитические устройства настроены в банках для обеспечения накопления заряда таким образом, чтобы регулировать падение напряжения. Узнайте о хранении заряда здесь и эквивалентном последовательном сопротивлении здесь. В чем разница между падением и падением? Постарайся, что здесь.
Электролитические колпачки имеют поляризацию , что означает, что вы должны быть осторожны при подключении к ним постоянного напряжения. Сместите их назад, и они могли бы включить детектор дыма!
Изготовление танталовых конденсаторов — интересный процесс. Тантал перерабатывается в очень маленькие сферы, которые сжимаются и спекаются в губчатую структуру с большой площадью поверхности на единицу объема (чем меньше и однороднее размер сферы, тем больше площадь).На эту среду выращивают пентоксид тантала, который действует как диэлектрический слой. В структуру проник другой проводник, добавлены контакты, и вуаля, у вас конденсатор высокой плотности!
,Магнетрон
Нажмите здесь, чтобы перейти на нашу главную страницу о микроволновых усилителях
Нажмите здесь, чтобы перейти на нашу главную страницу о микроволновых труб
Коммерческий магнетрон из микроволновой печи
Новое на февраль 2010 года! Нажмите здесь, чтобы перейти на нашу новую страницу об истории микроволновой печи!
Магнетрон — это труба, которая использовала бортовой радар на микроволновых частотах во время Второй мировой войны. Изобретенный Микроволновым Залом Славы Альберт Уоллес Халл, коллега из Зала Славы Перси Спенсер позже выяснил, как производить дорогостоящий и трудоемкий процесс обработки, который британцы использовали для изготовления магний в С-диапазоне в конце 1930-х годов.Марвин Бок отвечал за коммерциализацию Radarrange в конце 1940-х годов.
Красота магнетрона во Второй мировой войне заключалась в том, что он обеспечивал высокую мощность (сотни ватт) на чрезвычайно высокой частоте (в C-диапазоне!), Что позволяло радиолокационным системам использовать параболический отражатель для антенны; этот отражатель был достаточно мал, чтобы размещаться внутри носа самолета, за аэродинамическим обтекателем, а не за счет индуктивного сопротивления дипольной матрицы, установленной на внешней стороне самолета. Кроме того, высокая частота магнетрона дала радарному оператору намного более четкое изображение цели, чем это дает дипольная решетка.До конца войны немцы должны были использовать дипольные массивы на своих самолетах, потому что их радары имели верхний частотный диапазон около 200 МГц.
Магнетрон может быть источником микроволн (осциллятор) или усилителем.
Слово «магнетрон» — это портманто, объединяющее «магнит» и «электрон».
Ты умный как пятиклассник?
Приведенная ниже информация была первоначально написана для пятого класса в Юджине, штат Орегон, где задавался вопрос: «Для чего этот большой магнит внутри микроволновой печи?» Неизвестный редактор был вынужден «приготовить» ответ, но, возможно, доставил больше, чем хотел!
,Ваш вопрос хороший! Должен признаться, у меня никогда не было причин понимать детали магнетрона, но я постараюсь дать вам объяснение, которое может помочь.
Вопрос: что общего между магнетроном и покемоном ? Они оба являются примерами портманто, где два слова объединены в одно новое слово.
Магнетрон = магнит / электрон
Покемон = карман / монстр
Инженеры постоянно используют portmanteaux, хотя большинство из них даже не знают, что означает это слово!
Уидл, покемон №13Прежде всего, трудно поверить, что люди уже давно все это поняли.В конце 1930-х годов в конструкцию магнетронов вошли очень умные мысли математиков, затем ученых, а затем инженеров. Raytheon занимался производством устройства, его изобрели англичане, но способ их изготовления был трудоемким. Перси Спенсер придумал способ заменить дорогостоящую обработку пачкой штамповок, которая была намного дешевле. Сегодня секретное изобретение, которое помогло выиграть ВОВ (создание бортового радара), производится в Китае, чтобы нагреть ваш обед! Но я отвлекся…
Итак, вакуумная электроника раньше была королем всех электрических устройств, таких как радиоприемники и телевизоры, до «транзисторного века», который начался в 1950-х годах. Трубки, как и транзисторы, могут выполнять множество функций, таких как усилители, переключатели, экраны телевизоров и даже компьютеры (например, ENIAC, который потреблял достаточно электроэнергии для освещения Eugene Oregon). Электроника была намного грубее в те времена!
Принцип работы вакуумной трубки — при достаточной температуре и очень высоком напряжении (электрическом поле) электроны могут быть испарены из одного металла и перемещаться к другому через вакуум, а не по проволоке.Причина, по которой телевизоры и радиоприемники раньше должны были нагреваться, заключалась в том, что нагреватели в трубках должны были нагреваться достаточно, чтобы кипятить электроны. Эта потребность в тепле противоположна транзисторам, где тепло считается главным врагом надежности.
Электричество и магнетизм очень взаимосвязаны. Самые простые примеры для размышления — это моторы и генераторы. Хотя они не все используют постоянные магниты, они все используют взаимодействие электронов с магнитным полем.
Забавная вещь об этом взаимодействии … когда электрон движется в одном направлении (скажем, на восток), если он сталкивается с магнитным полем, которое пересекает его путь (север-юг), он отклоняется вверх, а не в сторону! Это похоже на гироскоп (но не имеет отношения к нему), когда вы пытаетесь повернуть его в одном направлении, он отбрасывается назад под углом 90 градусов к силе, которую вы прикладываете.
Итак, теперь мы добрались до магнетрона …
В «Мэгги» проводник в центре нагревается.Затем между центральным проводником и внешним проводником подается огромное постоянное напряжение (эквивалентное нескольким тысячам батареек АА, соединенных последовательно!). Напряжения достаточно, чтобы по-настоящему причинить вам боль или убить вас, так что не стоит возиться с частично разобранной духовкой! Напряжение повышается с 120 Вольт, которые энергоснабжающая компания подает на ваши настенные розетки, а затем преобразуется из переменного тока (AC) в постоянный ток (DC). Попросите своего учителя объяснить переменный и постоянный ток … в результате многие электроны текут через вакуум от центра к внешнему проводнику, концентрически.На данный момент мы не имеем никакого преобразования «тока в доме» в микроволновый ток, микроволны являются формой переменного тока, но с частотой, превышающей частоту, которую энергетическая компания отправила в ваш дом, в 40 000 000 раз!
Эта маленькая Мэгги учится в четвертом классе и не научилась точить свой гигантский карандаш. Хотя она довольно хороший пловец!Гигантский магнит в микроволновой печи, на которую вы ссылались, расположен так, чтобы направлять сильное магнитное поле вверх и вниз через магнетрон (север-юг в магнитном жаргоне), в то время как электроны движутся от центра к внешнему (концентрически).В результате магнит повреждает электроны вбок. Благодаря тщательной конструкции магнит может вращать электроны вокруг зазора в магнетроне, когда сила, приложенная магнитом, равна центробежной силе вращающихся электронов. Итак, у вас есть «газ» электронов, вращающийся как торнадо вокруг и вокруг магнетрона! Прекрасная вещь, но еще не источник микроволновой энергии.
Схема заимствована из Википедии, путь электрона в красном
Теперь представьте, когда вы едете на машине по шоссе, и кто-то открывает одно из задних окон…. и все, что вы можете услышать, это то, что гудит, и это сводит вас с ума! Это потому, что у автомобиля резонанс на очень низкой частоте. Флейта также преобразует ветер в звук, но с гораздо большей высотой, потому что резонансная полость флейты намного меньше, чем внутри автомобиля. Оба примера преобразуют одну форму энергии (ветер) в другую (звук). Это именно то, что происходит в магнетроне! Эти маленькие камеры в структуре резонируют с определенной частотой, когда электронное облако дует мимо них.Таким образом, одна форма энергии (электричество от настенной розетки, которая повышается до очень высокого напряжения внутри микроволновой печи) преобразуется в другую (микроволны). Энергию просто улавливают, прикрепляя провод или антенну (показана коричневым цветом) в одну из полостей магнетрона, и энергия перемещается по проводу и через волновод ко второй антенне, которая передает энергию вашей пище. Волновод — это просто полая металлическая труба, через которую энергия волны может проходить с небольшими потерями, как, например, когда вы говорите, когда труба и друг слушают на другом конце.Действительно, существует множество аналогий между микроволнами и звуковыми волнами, они на самом деле имеют довольно схожий размер (длину волны), реальная разница заключается в том, что микроволны движутся со скоростью 1 000 000 000 футов в секунду, а звук — со скоростью «только» 1000 футов в секунду!
Возможно, я дал вам слишком много, чтобы думать обо всем сразу, давайте просто упростим это. Магнит используется для вращения электронов по кругу, а полости для кражи энергии из вращающегося облака и генерирования 2 400 000 000 циклов в секунду радиоволн на уровне мощности, достаточном для приготовления обеда.Обратите внимание, что магнит не подает энергии в систему (энергетическая компания и чековая книжка мамы получают кредит за это), магнит просто направляет электроны и обманывает их в преобразование их энергии во что-то, что мы можем использовать ( теплые и вкусные закуски, просто обязательно «наезжайте» в обеденное время!)
2M214 -39F Запчасти для микроволновой печи Magnetron, Микроволновая печь MagnetronСвободная микроволновая печь
Теплое напоминание:
Микроволновая печь Magnetron 2 m214 — оригинальная разборка, муфта 8 — 9 — новый, ультразвуковой и специальный моющий раствор, очищающий поверхность от жира и пыли.Кроме того, все специализированное оборудование для тестирования хранения и обработки.
Микроволновая печь не нагревается. Простой метод проверки: первое прослушивание, два, обнаружение нескольких метров.
Сначала слушайте, сначала слушайте стартовый звук, звук, отличный от нормального большого или нестандартного шипения, может быть проблема магнетрона.
Во-вторых, чтобы открыть микроволновую печь, отключить питание на 1 минуту или щипцы с длинным носиком конденсатора (опасность высокого давления, не требующая технического обслуживания), проверьте, не поврежден ли магнетрон, не закреплен ли радиатор, не горел ли белый штекер, не горела ли микроволновая антенна, не сожжен ли трансформатор, если трансформатор сгорел, новое внимание проверяет керамическая задняя панель.
Тест мультиметра, сначала проверьте, есть ли у bianyaqiqi питание, отсоедините кабели питания с двумя выводами, подключите к микроволновой лампе или определите профиль напряжения переменного тока мультиметра, если блок питания не нуждается в проверке микропереключателя. компьютерный банджи. таймер. Снова отключите магнетрон. конденсатор трансформатора. конденсатор диода. с помощью мультиметра (лучше всего использовать 10 дангжи) для проверки магнетронного белого двухконтактного резистора, нормальное сопротивление близко к 0, магнетрон поврежден; Любые контакты имеют бесконечное значение сопротивления для корпуса, а сопротивление, близкое к 0, указывает на то, что магнетрон был поврежден.Если три обмотки находятся в хорошем состоянии, сопротивление бесконечно. Катушка сгорела. Короткое замыкание на двух контактах конденсатора, измерение указателя на два контакта слегка повернуло, а затем вернулось к нулю в норме, на любом конце небольшого индикатора сопротивления оболочки уже сломался. Мультиметр высоковольтного диодного указателя с сопротивлением 10 кОм, клемма заземления диода соответствует положительному положению мультиметра, значение сопротивления около 100 кОм (нет 10, а цифровой мультиметр показывает бесконечность сопротивления), например, сопротивление около 0 указывает на обрыв, сопротивление диода в обратном направлении бесконечно.Сопротивление защитной трубки высокого напряжения обнаружено, и сопротивление бесконечности означает, что оно сломано. Если двунаправленный диод также проверен, если повреждение можно устранить, подсоедините необолоченную высоковольтную защитную трубку между концом высокого давления трансформатора и емкостью. Если все детали обнаружены, все еще нет нагрева
,Похожие записи
