Замена люминесцентных ламп на светодиодные

Если старый советский светильник с люминесцентными лампами дневного света типа ЛБ-40, ЛБ-80 вышел из строя, или вам надоело менять в нем стартера, утилизировать сами лампы (а просто так выкидывать их в мусорку уже давно нельзя), то его с легкостью можно переделать в светодиодный.

Самое главное, что у люминесцентных и светодиодных ламп одинаковые цоколи – G13. Никакая модернизация корпуса в отличие от других видов штырьковых контактов не потребуется.

  • G- означает, что в качестве контактов используются штырьки
  • 13 – это расстояние в миллиметрах между этими штырями

Преимущества переделки

При этом вы получите:

  • экономию электроэнергии (в 2 раза)
  • большую освещенность
  • меньшие потери (почти половина полезной энергии в люминесцентных светильниках может теряться в дросселе)
  • отсутствие вибрации и противного звука дребезжания от балластного дросселя

Правда, в более современных моделях, уже используется электронный балласт.

В них повысился КПД (90% и более), исчез шум, но расход энергии и световой поток остались на прежнем уровне.

Например, новые модели таких ЛПО и ЛВО часто используются для потолков Armstrong. Вот примерное сравнение их эффективности:

Еще одно преимущество светодиодных – есть модели рассчитанные на напряжение питания от 85В до 265В. Для люминесцентного нужно 220В или близко к этому.

Для таких Led, даже если напряжение в сети у вас слабое или завышенное, они будут запускаться и светить без нареканий.

Светильники с электромагнитным ПРА

На что нужно обратить внимание при переделке простых люминесцентных светильников в светодиодные? Прежде всего на его конструкцию.

Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо.

Просто вытаскиваете стартер, подбираете под габаритный размер новую светодиодную лампу, вставляете ее в корпус и наслаждаетесь более ярким и экономным освещением.

Если стартер из схемы не убрать, то при замене лампы ЛБ на светодиодную, можно создать короткое замыкание.

Дроссель же демонтировать не обязательно. У светодиодной, потребляемый ток будет в пределах 0.12А-0.16А, а у балласта рабочий ток в таких старых светильниках 0.37А-0.43А, в зависимости от мощности. Фактически он будет выполнять роль обыкновенной перемычки.

После всей переделки светильник у вас остается тот же самый. На потолке не нужно менять крепление, а сгоревшие лампы не придется более утилизировать и искать специальные контейнеры для них.

Для таких ламп не нужны отдельные драйвера и блоки питания, так как они уже идут встроенными внутри корпуса.

Главное, запомнить основную особенность – у светодиодных, два штырьковых контакта на цоколе, жестко соединены между собой.

А у люминесцентной они соединены нитью накала. Когда она раскаляется, происходит зажигание паров ртути.

В моделях с электронным ПРА нить накала не используется и промежуток между контактами пробивается импульсом высокого напряжения.

Самые распространенные размеры таких трубок:
  • 300мм (используется в настольных светильниках)
  • 600мм (на потолок для светильников типа Armstrong)

Чем больше их длина, тем ярче свечение.

Переделка светильника с электронным ПРА

Если же у вас модель более современная, без стартера, с электронным дросселем ЭПРА (электронный пускорегулирующий аппарат), то здесь придется немного повозиться с изменением схемы.

Что находится внутри светильника до переделки:

  • контактные колодки-патроны по бокам корпуса
Дроссель это то, что нужно будет выкинуть в первую очередь. Без него вся конструкция существенно потеряет в весе. Откручиваете крепежные винты или высверливаете заклепки в зависимости от крепежа.

Затем отсоединяете питающие провода. Для этого может понадобиться отвертка

Подключение люминесцентных ламп без дросселя и стартера

К сожалению, даже подключенные к современной электронной пускорегулирующей аппаратуре (ЭПРА) люминесцентные лампы перегорают. Такое случается с большими светильниками, и с компактными люминесцентными лампами (КЛЛ), более известными как экономлампы. И если сгоревшую электронику починить можно, то

лампу с перегоревшей нитью попросту выбрасывают.

Понятно, что если у лампы, подключенной до дросселя со стартером или к ЭПРА, перегорит одна из нитей накала, то светильник уже не включится. Кроме того, старая «брежневская» схема подключения имеет ещё несколько недостатков: затяжной запуск стартером, сопровождающийся раздражающими миганиями; мерцание лампы с удвоенной частотой сети.

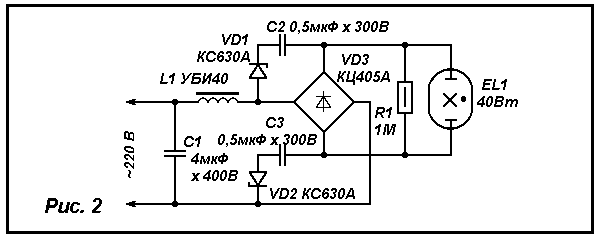

Однако выход прост — запитать люминесцентную лампу не переменным, а постоянным током, и чтобы не использовать капризные стартеры, нужно приложить при запуске повышенное напряжение сети. Таким образом, мало того, что источник света перестанет мерцать, но и после подключения по новой схеме даже перегоревшая люминесцентная лампа проработает ещё не один год.

Для запуска с умноженным напряжением сети не понадобится нагревать спирали — электроны для начальной ионизации будут вырваны уже при комнатной температуре, даже из перегоревших спиралей. Так как не нужен нагрев до температуры 800–900 градусов для тлеющего стартового разряда, то резко продлевается срок службы любой люминесцентной лампы, и с целыми спиралями. После запуска, кусочки нитей становятся теплыми за счет стабильного потока электронов. Простейшая схема, имеющая эти преимущества, следующая:

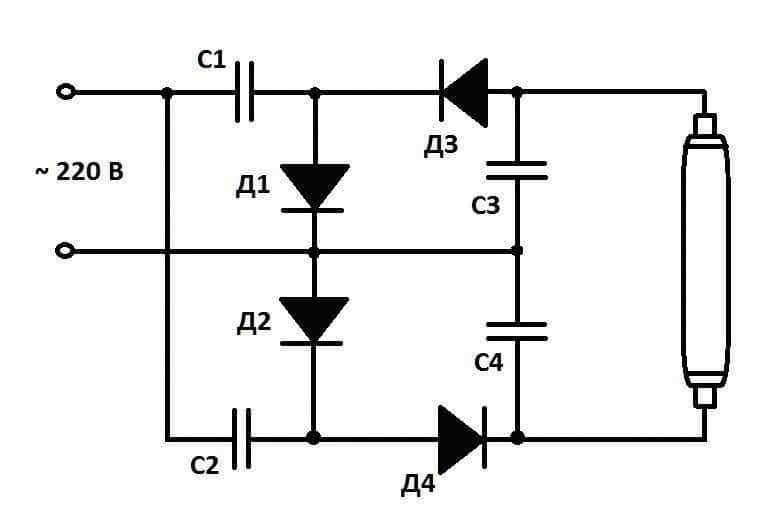

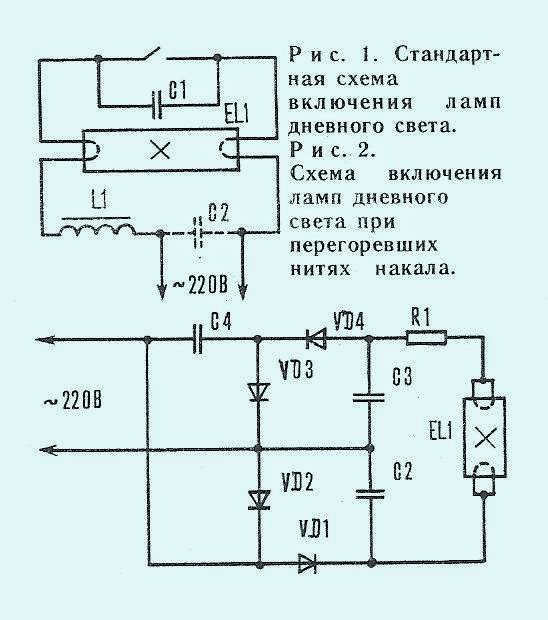

На рисунке показана схема двухполупериодного выпрямителя с удвоением напряжения, здесь лампа загорается мгновенно

При подключении по такой схеме нужно соединить вместе оба внешних вывода каждой нити накала лампы — без разницы, перегоревшие они, или целые.

Конденсаторы С1, С4 нужны неполярные с рабочим напряжением более чем в 2 раза больше сетевого (например, МБМ не ниже 600 вольт). В этом и есть главный минус схемы — в ней применяются два конденсатора большой емкости, на высокое напряжение. Такие конденсаторы имеют значительные габариты.

Конденсаторы С2, С3 тоже нужны неполярные и желательно, чтобы они были слюдяными на напряжение 1000 В. На диодах Д1, Д4 и конденсаторах С2, С3 напряжение подскакивает до 900 В, чем обеспечивается надежное зажигание холодной лампы. Также эти две емкости способствуют подавлению радиопомех. Светильник можно зажечь и без этих конденсаторов и диодов, но с ними включение становится более безотказным.

Резистор нужно намотать самостоятельно из нихромовой или манганиновой проволоки. Рассеиваемая на нем мощность значительна, так как светящаяся люминесцентная лампа не имеет своего внутреннего сопротивления.

Подробные номиналы элементов схемы в зависимости от мощности светильника приведены в таблице:

Диоды можно использовать необязательно указанные в таблице, а аналогичные современные, главное, чтоб они подходили по мощности.

Чтобы зажечь неподдающуюся лампу на один из концов наматывают колечко из фольги и соединяют его проводком со спиралью на противоположной стороне. Такой ободок шириною в 50 мм вырезается из тонкой фольги и приклеивается к колбе лампы.

Следует заметить, что люминесцентная лампа вовсе не предназначена для работы на постоянном токе. При таком питании световой поток от неё со временем ослабевает из-за того, что пары ртути внутри трубки постепенно собираются возле одного из электродов. Хотя, восстановить яркость свечения достаточно легко, нужно лишь перевернуть лампу, поменяв местами плюс с минусом на её концах. А чтобы вовсе не разбирать светильник, имеет смысл заранее установить в нем переключатель.

В цоколе маленькой КЛЛ уместить такую схему, разумеется, не получиться. Но и зачем это нужно! Можно же всю схему пуска собрать в отдельной коробке и через длинные провода подсоединить к светильнику. Важно из энергосберегающей лампы вытянуть всю электронику, а также соединить два вывода каждой её нити накоротко. Главное, не забыть, и не всунуть в такой самодельный светильник исправную лампу.

Рекомендуем также прочитать:

  1. Подключение люминесцентных ламп с дросселем.
  2. ЭПРА для люминесцентных ламп



Автор: Виталий Петрович, Украина, Лисичанск.






как собрать, как установить, с дросселем и без

СодержаниеПоказать

Люминесцентные лампы остаются востребованными приборами освещения несмотря на распространение светодиодных светильников. Это обусловлено их мощностью, эффективностью и отличными показателями цветопередачи. При подключении люминесцентных приборов важно учитывать особенности оборудования.

Устройство люминесцентных ламп

Схема подключения обычной люминесцентной лампы значительно отличается от аналогичной схемы приборов накаливания. Они состоят из основных компонентов:

  • плата управления, регулирующая поступление тока;
  • электроды;
  • стеклянная трубка или колба, покрытая люминофором.

Внутри колбы находится смесь паров ртути и инертных газов, и электроды. Входное напряжение вызывает движение частиц, порождая ультрафиолетовое излучение. Однако оно невидимо человеческому глазу. В видимый свет его переводит люминофор, которым покрывается внутренняя поверхность колбы. Изменение состава люминофора меняет оттенок и цветовую температуру освещения.

Устройство люминесцентных осветительных приборов.

Процессами управляют стартер и пускорегулирующий аппарат, стабилизирующие напряжение и обеспечивающие равномерное свечение без пульсаций и мерцаний.

Читайте также

Описание люминесцентной лампы



Как подключить лампу

Люминесцентную лампу можно подключить несколькими способами. Выбор зависит от условий эксплуатации и предпочтений пользователя.

Подключение с использованием электромагнитного балласта

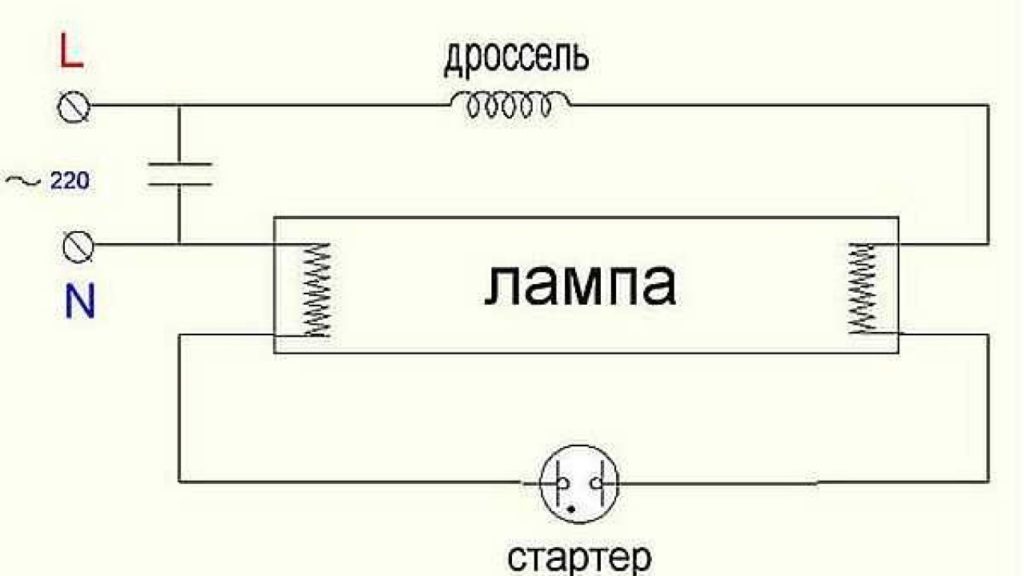

Распространен метод подключения с использованием стартера и ЭмПРА. Питание в сети запускает стартер, который замыкает биметаллические электроды.

Ограничение тока в схеме осуществляется за счет внутреннего дроссельного сопротивления. Рабочий ток можно увеличить практически в три раза. Стремительный нагрев электродов и появление процесса самоиндукции вызывают зажигание.

Подключение при помощи ЭмПРА.

Сравнивая метод с другими схемами подключения ламп дневного света, можно сформулировать недостатки:

  • значительный расход электроэнергии;
  • длительный запуск, который может занимать 3 с;
  • схема не способна функционировать в условиях пониженных температур;
  • нежелательное стробоскопическое мигание, негативно влияющее на зрение;
  • дроссельные пластинки по мере износа могут издавать гудение.

Схема включает один дроссель на две лампочки, для одноламповой системы метод не подойдет.

Две трубки и два дросселя

В данном случае реализуется последовательное подключение нагрузок с подачей фазы на вход сопротивления.

Выход через фазу соединяется с контактом осветительного прибора. Второй контакт направляется на нужный вход стартера.

Схема с двумя трубками и двумя дросселями.

От стартера контакт идет к лампе, а свободный полюс - к нулю схемы. Так же подключается второй светильник. Подсоединяется дроссель, после чего монтируется колба.

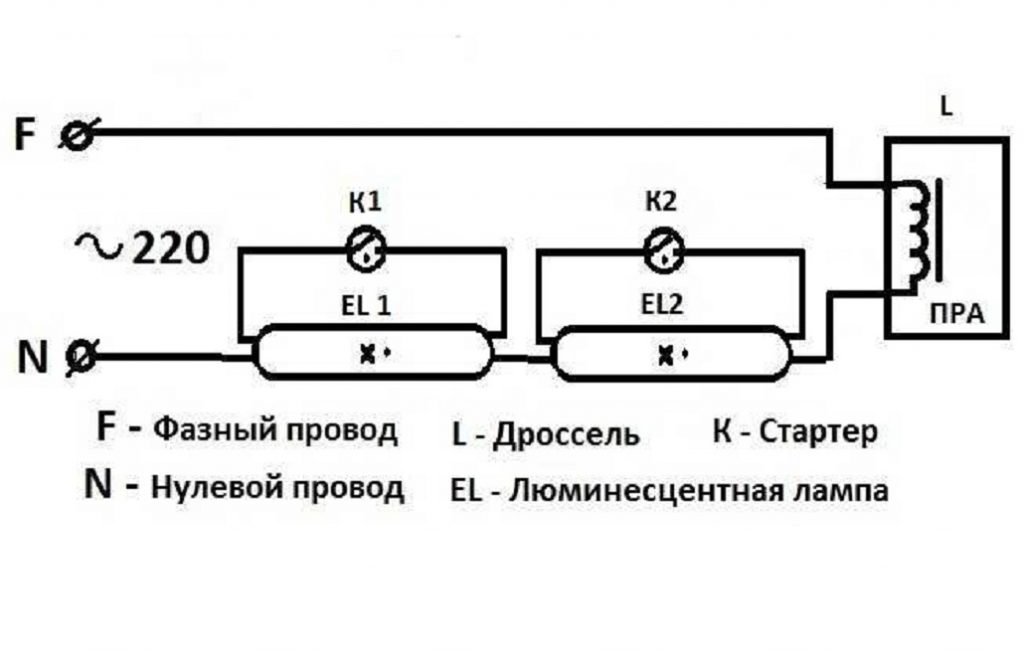

Схема подключения двух ламп от одного дросселя

Для подсоединения двух осветительных приборов от одного стабилизатора потребуется два стартера. Схема экономная, поскольку дроссель это наиболее дорогой компонент системы. Схема показана на рисунке ниже.

Схема подключения двух светильников от одного дросселя.

Электронный балласт

Электронный балласт представляет собой современный аналог традиционного электромагнитного стабилизатора. Он значительно улучшает пуск схемы и делает использование осветительного прибора более комфортным.

Такие аппараты не гудят во время работы и потребляют значительно меньше электроэнергии. Мерцаний не появляется даже при низких частотах напряжения.

Поступающий на нагрузку ток выпрямляется через диодный мост. При этом напряжение сглаживается, а конденсаторы гарантируют стабильную подачу электроэнергии.

Подключение с помощью электронного балласта.

Обмотки трансформатора в данном случае включаются противофазно, а генератор нагружается высокочастотным напряжением. При подаче резонансного напряжения внутри колбы происходит пробой газовой среды, который порождает необходимое свечение.

Сразу после розжига сопротивление и подаваемое на нагрузку напряжение падают. Запуск при помощи схемы обычно занимает не более секунды. Причем можно легко использовать источники освещения без стартера.

Использование умножителей напряжения

Использование умножителей напряжения.

Метод помогает использовать люминесцентную лампу без электромагнитной балансировки. В ряде случаев он наиболее эффективен и продлевает срок службы аппарата. Даже перегоревшие приборы способны проработать некоторое время при мощностях, не превышающих 40 Вт.

Схема выпрямления дает значительное ускорение и возможность увеличить напряжение в два раза. Для  его стабилизации используются конденсаторы.

Тематическое видео: Подробно про умножитель напряжения

Важно помнить, что люминесцентные лампочки не предназначены для работы с постоянным током. С течением времени ртуть скапливается в определенном участке, что снижает яркость. Для восстановления показателя необходимо периодически менять полярность, переворачивая колбу. Можно установить переключатель, чтобы не разбирать прибор.

Подключение без стартера

Схема подключения без стартера.

Стартер увеличивает время разогрева прибора. Однако он недолговечен, поэтому пользователи задумываются о подключении освещения без него через вторичные трансформаторные обмотки.

В продаже можно найти аппараты с маркировкой RS, которая говорит о возможности подключения без стартера. Установка такого элемента в осветительный прибор помогает значительно сократить время зажигания.

Последовательное подключение двух лампочек

Метод предполагает работу двух ламп с одним балластом.  Для реализации требуется индукционный дроссель и стартеры.

Необходимо к каждой лампе подключить стартер, соблюдая параллельность соединения. Свободные контакты схемы направляются в сеть через дроссель. К контактам подсоединяются конденсаторы, снижающие помехи и стабилизирующие напряжение.

Высокие стартовые токи в схеме нередко вызывают залипание контактов в переключателях, поэтому подбирайте качественные модели, на которые показатели сети не сильно влияют.

Как проверить работоспособность лампы

После подключения проверьте работоспособность схемы тестером. Сопротивление катодных нитей не должно превышать 10 Ом.

Проверка работоспособности схемы.

Иногда тестер показывает бесконечное сопротивление. Это не значит, что лампу пора выбрасывать. Прибор можно включать холодным запуском. Обычно контакты стартера разомкнуты, а конденсатор не пропускает постоянный ток. Однако после нескольких прикосновений щупами показатель стабилизируется и опустится до нескольких десятков Ом.

Замена лампы

Как и другие источники света, люминесцентные приборы выходят из строя. Единственным выходом будет замена основного элемента.

Замена лампы дневного света.

Процесс замены на примере потолочного светильника Армстронг:

  1. Осторожно разбирается светильник. С учетом указанных на корпусе стрелочек колба поворачивается по оси.
  2. Повернув колбу на 90 градусов, можно опустить ее вниз. Контакты сместятся и выйдут через отверстия.
  3. Новую колбу поместить в паз, следя за попаданием контактов в соответствующие отверстия. Установленную трубку повернуть в противоположную сторону. Фиксация сопровождается щелчком.
  4. Включить осветительный прибор и проверить работоспособность.
  5. Собрать корпус и установить рассеивающий плафон.

Читайте также

Как заменить лампу дневного света



Если недавно установленная колба снова перегорела, имеет смысл проверить дроссель. Возможно, именно он подает на прибор слишком большое напряжение.

Схема люминесцентного светильника - советы электрика

Схема включения люминесцентной лампы – обзор вариантов

Люминесцентные лампы дают более приятный свет и потребляют меньше энергии, чем традиционные «лампочки Ильича».

Но в отличие от ламп накаливания, их нельзя подключать к электросети напрямую — требуется пускорегулирующий аппарат.

Разговор в данной статье пойдет о том, какой может быть схема включения люминесцентной лампы и какими достоинствами обладает каждый из вариантов.

Особенности работы

В люминесцентных светильниках, также именуемых разрядными или газоразрядными, источником света является не раскаленная металлическая нить, как в обычной лампочке, а электрическая дуга (дуговой разряд) в газовой среде.

Производимый дугой свет в чистом виде является непригодным «к употреблению», так как в значительной мере состоит из невидимого ультрафиолетового излучения, а видимая составляющая имеет зеленовато-голубой цвет.

Ситуацию исправляет нанесенный на внутреннюю поверхность колбы люминофор — особое вещество, которое при облучении ультрафиолетом начинает светиться красноватым светом. Этот свет смешивается с зелено-голубым, так что в итоге свечение лампы становится почти белым.

Для люминесцентных светильников характерны следующие особенности:

  1. Для поддержания дуги требуется гораздо меньшее напряжение (его называют напряжением горения), чем для ее создания (напряжение зажигания или пробоя газового промежутка).
  2. Чтобы обеспечить длительный срок службы лампы, электроды ее перед включением, то есть созданием дуги, следует прогреть.
  3. При попытке уменьшить проходящий через лампу ток ее электроды остывают и лампа гаснет, что делает невозможным ее регулирование (диммирование) традиционными способами.
  4. Сопротивление газовой среды в устоявшемся режиме, то есть когда дуга уже возникла, чрезвычайно мало, поэтому для ограничения силы тока последовательно с лампой обязательно нужно включать сопротивление. Поскольку лампа работает на переменном токе, это сопротивление может быть индуктивным (дроссель).

Дроссель называют балластом, потому что он является дополнительной нагрузкой, но при этом не производит какой-либо полезной работы.

Самым простым, дешевым, а потому и наиболее распространенным является электромагнитный балласт. В нем применен самый обычный дроссель, рассчитанный на переменный ток с частотой 50 Гц. Одним из важных недостатков такого дросселя является смещение фазы тока относительно фазы напряжения, при котором эффективность любого электрического устройства снижается.

Схема подключения ЭПРА

В характеристиках обычно указывают не угол, на который происходит смещение, а его косинус — cosφ. Чтобы уменьшить угол расхождения и тем самым увеличить cosφ, приблизив его к единице, в пусковое устройство вводится компенсирующий конденсатор. Подключаться он может по-разному, чаще всего — по схеме параллельной компенсации.

Неотъемлемой частью данной схемы является стартер — газоразрядная лампа в миниатюре, заполненная неоном. У стартера имеются две особенности:

  1. Объем неона в нем подобран таким образом, чтобы напряжение зажигания было выше напряжения горения основной лампы, но ниже сетевого напряжения.
  2. Один из контактов представляет собой биметаллическую пластину, которая по достижении определенной температуры изгибается (из-за разности коэффициентов линейного расширения входящих в ее состав металлов) и при этом прикасается ко второму контакту стартера.

Стартер подключен между электродами лампы последовательно с ними, как бы в обход разрядного промежутка, то есть параллельно ему.

Подключение люминесцентных ламп через ЭПРА

Вот как работает эта схема:

  1. При подаче напряжения на лампу газовый промежуток в стартере пробивается и возникает дуга, замыкающая цепь «дроссель — 1-й электрод — стартер — 2-й электрод». По этой цепи течет ток, величина которого ограничивается дросселем. Он заставляет греться электроды лампы, также от дугового разряда в стартере греются его электроды.
  2. Когда биметаллический контакт стартера достаточно разогревается, он сгибается и прикасается ко второму контакту, вследствие чего ток направляется мимо стартера и тот начинает остывать.
  3. Остыв, биметаллический контакт отсоединяется от второго контакта и из-за размыкания цепи на дросселе возникает значительный импульс напряжения. Если этот импульс возникнет в момент однонаправленной фазы сетевого напряжения, то суммарное напряжение на дросселе окажется достаточным для пробоя промежутка между электродами лампы и та включится. Вероятность такого совпадения относительно невелика, поэтому описанный цикл успевает обычно повториться несколько раз. При этом происходит характерное мигание лампы, что считается одним из недостатков светильников этого типа.

Во время повторяющихся попыток включения стартер становится источником радиочастотных помех, для подавления которых параллельно ему подключается конденсатор.

Подключение через электронный балласт

Рассчитанный на частоту в 50 Гц дроссель имеет два недостатка:

  • большие размеры;
  • хорошо слышимый жужжащий звук.

В электронном балласте перед дросселем устанавливается инвертор, похожий на те, что имеются в современных сварочных аппаратах.

Инвертор состоит из двух модулей:

  1. Выпрямитель (обычный диодный мост), преобразующий сетевой переменный ток в постоянный.
  2. Собственно, инвертор: электронный узел с двумя быстропереключаемыми транзисторами, которые, работая под управлением микросхемы, превращают постоянный ток в переменный, но с очень большой частотой — порядка 20 – 40 кГц.

С повышением частоты переменного тока габариты всех индуктивных устройств — дросселей, трансформаторов — уменьшаются. Устраняется и жужжание, а кроме того, лампа работает более ровно (уменьшается коэффициент мерцания).

Электромагнитные балласты

Еще одно отличие данной схемы: стартер заменен конденсатором.

Как известно, цепочка «дроссель – конденсатор» представляет собой резонансный контур, в котором токи при подаче переменного напряжения с резонансной частотой возрастают до бесконечности.

При запуске микросхема инвертора формирует ток с частотой, близкой к резонансной. Вследствие этого в цепи появляется необходимый для прогрева электродов ток и при этом на конденсаторе формируется напряжение зажигания лампы.

Обратите внимание

После ее включения микросхема инвертора сразу меняет частоту формируемого переменного тока с тем, чтобы через лампу протекал ток нужной силы.

В схеме с электронным балластом часто присутствует блок управления, который играет роль стабилизатора (исправляет отклонения напряжения в сети) и корректирует некоторые параметры преобразованного тока.

С его же помощью пользователь может менять в определенных пределах частоту напряжения на выходе инвертора, регулируя тем самым светимость люминесцентной лампы.

Одноламповые схемы включения

Все вышеописанные схемы являются одноламповыми. Подключение стартера осуществляют так: один его контакт подключают к штыревому выводу с одной стороны лампы, второй — к штыревому выводу с другой стороны.

Таким образом, с каждой стороны лампы останется по одному свободному выводу — их через дроссель нужно подключить к сети. Компенсирующий конденсатор подключается параллельно питающим контактам лампы.

Для подключения двух ламп применяется несколько иная схема.

Двухламповые схемы включения

Для подключения двух ламп требуются два стартера, но всего один дроссель. Стартеры подключаются так же, как в одноламповой схеме: контакты каждого из них нужно подключить к штыревым выводам с каждой стороны соответствующей лампы. Не задействованные контакты ламп через дроссель подключаются по последовательной схеме к сети.

Схема подключения двух люминесцентных ламп на один дроссель

Компенсирующие же конденсаторы, по одному на каждую лампу, нужно подключить параллельно питающим контактам.

Если по приведенной схеме подключаются лампы мощностью 18 Вт, мощность дросселя должна составлять 36 Вт, стартеров — от 4 до 22 Вт.

Схема включения люминесцентных ламп

Полезно рассмотреть способы подключения светильников, к которым можно прибегнуть при отсутствии того или иного элемента:

Без дросселя

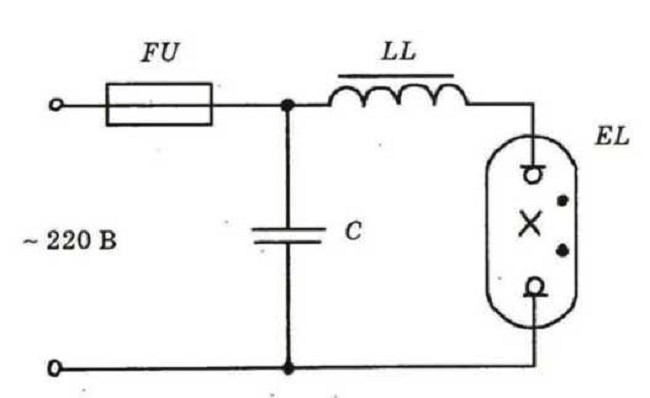

Дроссель, представляющий собой индуктивное сопротивление, можно заменить сопротивлением активным. В этом качестве может использоваться обычная лампочка накаливания, имеющая ту же мощность, что и люминесцентный светильник. Последний нужно подключить к сети через выпрямитель из двух диодов и двух конденсаторов, на выходе которого получается двойное напряжение.

Схема подключение люминесцентных ламп без дросселя и стартера

После включения питания и до того, как в лампе возникнет дуговой разряд, на ее электроды будет подано двукратное напряжение сети, что приведет к зажиганию. После пробоя межэлектродного промежутка в лампе установятся рабочие ток и напряжение, при этом в работу включится лампа накаливания.

Отметим, что при таком подключении лампа зажигается без предварительного разогрева электродов, что очень негативно скажется на сроке ее службы.

Без стартера

Самый простой вариант — подключить вместо стартера кнопку от дверного звонка. Для включения лампы кнопку нужно нажать, а как только она загорится — отпустить.

Другое решение — запитать лампу через удваивающий выпрямитель и ввести в схему стабилитроны.

До зажигания лампы двукратное напряжение на выходе выпрямителя будет удерживать стабилитроны в открытом положении, вследствие чего под этим же напряжением окажутся электроды лампы.

После ее розжига напряжение упадет и работа удвоителя станет невозможной. Соответственно, закроются стабилитроны и напряжение в лампе станет рабочим (ограничивается дросселем).

Видео на тему

Источник: https://proprovoda.ru/osveshhenie/lampy/sxema-vklyucheniya-lyuminescentnoj-lampy.html

Подключение люминесцентных ламп

Отличительный принцип схемы подключения люминесцентных светильников заключается в необходимости включения в нее приборов пускового типа, от них зависит длительность эксплуатации.

Для того чтобы разбираться в схемах необходимо понимать принцип работы данных светильников.

Технические характеристики люминесцентных ламп

Устройство светильника люминесцентного типа – это герметичный сосуд, наполненный особой консистенцией из газа. Расчёт смеси производился с целью растрачивания меньшей энергии ионизации газов в сравнении с обычными лампами, за счет этого можно хорошо сэкономить на освещении дома или квартиры.

Для постоянного освещения необходимо удержание тлеющего разряда. Этот процесс обеспечивается с помощью подачи нужного напряжения. Проблема заключается лишь в следующей ситуации – такой разряд появляется от подающего напряжения, которое выше рабочего. Но и эта задача была решена производителями.

На двух сторонах лампы устанавливаются электроды, которые принимают напряжение, и поддерживают разряд. Каждый электрод имеет два контакта, с которыми происходит соединение источника тока. За счет этого происходит нагревание зоны, которая окружает электроды.

Светильник загорается впоследствии нагрева каждого электрода. Происходит это за счет воздействия на них высоковольтных импульсов и последующей работы напряжения.

При воздействии разряда газы находящиеся в емкости лампы активизируют излучение ультрафиолетового света, который не воспринимается глазом человека. Для того чтобы зрение человека различало это свечение колба внутри покрыта люминофорным веществом, которое смещает частотный интервал освещения в видимый интервал.

Изменяя структуру данного вещества происходит изменение гаммы цветовых температур.

Специальные балласты помогают обеспечить такие условия.

Подключение через электромагнитный балласт

Нюансы схемы подключения

Цепь данного вида должна включать в себя наличие дросселя и стартера.

Стартер выглядит как небольшой по мощности источник неонового освещения. Для его питания необходима электросеть с переменным значением тока, также он оснащен некоторым количеством биметаллических контактов.

Подключение дросселя, стартерных контактов и электродных нитей происходит последовательно.

Другой вариант возможен при замещении стартера на кнопку от входного звонка.

Напряжение будет осуществляться удержанием кнопки в состоянии нажатия. Когда светильник зажжётся ее необходимо отпустить.

1-й способ подключения люминесцентных ламп

  • подключенный дроссель сохраняет электромагнитную энергию;
  • с помощью стартерных контактов поступает электричество;
  • перемещение тока осуществляется с помощью вольфрамовых нитей нагревания электродов;
  • нагрев электродов и стартера;
  • затем размыкаются контакты стартера;
  • энергия, которая аккумулируется с помощью дросселя освобождается;
  • светильник включается.

Для того чтобы увеличить показатель полезного действия, уменьшить помехи в модель схемы вводятся два конденсатора.

Плюсы данной схемы:

– простота;

– демократичная цена;

– она надежна;

Недостатки схемы:

– большая масса устройства;

– шумная работа;

– лампа мерцает, что не хорошо сказывается на зрении;

– потребляет большое количество электроэнергии;

– включается устройство около трех секунд;

– плохое функционировании при минусовых температурах.

Очередность подключения

Подключение с помощью вышеописанной схемы происходит со стартерами. Рассматриваемый ниже вариант имеет модель стартера S10 мощностью 4-65Вт., лампу на 40Вт и такую же мощность у дросселя.

Этап 1. Подключение стартера к штыревым контактам лампы, которые имеют вид нитей накаливания.

Этап 2. Остальные контакты подключается к дросселю.

Этап 3. Конденсатор подключается к контактам питания параллельным образом. За счет конденсатора компенсируется уровень реактивной мощностью, и происходит уменьшение количества помех.

Подключение люминесцентных ламп через электронный балласт

Особенности схемы подключения

За счет электронного балласта лампе обеспечивается долгий период функционирования и экономия затрат электроэнергии. При работе с напряжением до 133 кГц свет распространяется без мерцания.

Микросхемами обеспечивается питание светильников, подогрев электродов, тем самым повышается их продуктивность и увеличиваются сроки эксплуатации. Имеется возможность совместно с лампами данной схемы подключения использовать диммеры – это устройства, которые плавно регулируют яркость свечения.

Электронный балласт преобразует напряжение. Действие постоянного тока трансформируется в ток высокочастотного и переменного вида, который переходит на нагреватели электродов.

Важно

Повышается частота за счет этого происходит уменьшение интенсивности нагревания электродов. Использование электронного балласта в схеме подключения позволяет подстроиться под свойства светильника.

Плюсы схемы данного вида:

  • большая экономия;
  • лампочка плавно включается;
  • отсутствует мерцание;
  • бережно прогреваются электроды лампы;
  • допустимая эксплуатация при низких температурах;
  • компактность и маленькая масса;
  • долговременный срок действия.

Минусы схемы данного вида:

  • усложненность схемы подключения;
  • большая требовательность к установке.

Светильник подключается в три этапа:

– происходит прогревание электродов, за счет чего аккуратно и размеренно запускается устройство;

– создается мощный импульс, который требуется для поджигания;

– рабочее напряжение балансируется и подается на лампу.

Подключение люминесцентных ламп последовательно

Очередность подключения

Этап 1. Параллельное подсоединение стартера к каждой лампе.

Этап 2. Последовательное подсоединение с помощью дросселя свободных контактов к сети.

Этап 3. Параллельное подсоединение конденсаторов к контактам лампы. За счет этого происходит снижение помех, а также компенсирование реактивной мощности.

Видео – Подключение люминесцентных ламп

Источник: https://nesmetnoe.ru/stroitelstvo/elektrika/98-podklyuchenie-lyuminestsentnykh-lamp.html

Схема подключения люминесцентных ламп

  1. Схема подключения люминесцентных ламп
  2. Видео подключения люминесцентных ламп

Наиболее распространённым источником освещения, применяемым в офисных, производственных и общественных зданиях, являются люминесцентные светильники. В последнее время, в связи с экономией энергоресурсов, их, также, начали часто применять и в домашнем быту.

Стандартные светильники, кроме своих достоинств, таких как малое энергопотребление, простота монтажа, низкая стоимость, имеют и ряд конструктивных недостатков. Часть из них выплывает из достоинств: применяя дешёвые, устаревшие, схемы и материалы, производитель уменьшает стоимость светильника, при этом заранее ухудшает потребительские качества.

Подключение одной или двух люминесцентных ламп заводского производства, можно изучить, разобрав обычный светильник. Обычная стандартная, широко применяющаяся схема подключения люминесцентных ламп, включает в себя стартер, дроссель, соединительные провода, конденсатор, и сами лампы. В данном случае, используется так называемая электромагнитная управляющая система.

Улучшить самостоятельно степень освещённости, убрать надоедливое гудение и моргание вполне реально. Для этого, необходимо заменить устаревшую систему управления на современную электронную — (ЭПРА).

Для начала, нужно демонтировать светильник, вынуть из него всю начинку. Приобретя новый электронный блок, исходя из параметров вашего светильника, можно будет выполнить подключение люминесцентных ламп без дросселя и стартера. Для такой работы, вам понадобятся отвёртки с разными жалами, кусачки для зачистки проводов, шуруповёрт для крепления блоков управления, изолента, отвёртка-тестер.

Подключение ЭПРА для люминесцентных ламп легко выполнить, имея минимальные познания в электрических схемах, и навыки работы с электропроводкой. Фактически, в светильнике останется сам блок, комплект проводов и лампы дневного света.

Перед началом работ, нужно выбрать в корпусе светильника достаточное место для установки электронного блока управления, руководствуясь удобством подключения к клеммам, находящимся на его корпусе. Крепим блок к корпусу при помощи саморезов обычным шуруповёртом. Соединяем аппаратуру управления с лампой и клеммой подключения.

Схема подключения 2-х люминесцентных ламп аналогична, просто они подключаются последовательно, и, исходя из этого, мощность электронного блока должна быть в два раза больше мощности ламп. Тот же принцип, при подключении трёх и более ламп, в одном корпусе.

Совет

После сборки всей конструкции, нужно убедиться в правильности подключения всех проводников, после чего можно устанавливать светильник на место. Проверив тестером отсутствие напряжения в сети, подключаем светильник к электропроводке, соединяя провода через специальный клеммник.

Последний аккорд, это включение напряжения для удостоверения правильности работы светильника.

Если схема, к примеру, подключения двух люминесцентных ламп, была выполнена правильно, то сам процесс работы будет разительно отличатся от первоначального.

Во-первых, лампы зажгутся моментально, без так называемого разогрева, во-вторых исчезнет низкочастотное гудение, свет перестанет пульсировать, заметно для человеческого глаза, а общая светимость увеличится.

Настоятельно рекомендуем вызвать электриков-профессионалов, если вы не уверены в своих силах! Ведь работа с электрикой опасна для здоровья и жизни!

Видео подключения люминесцентных ламп

Более подробно об устройстве люминесцентных ламп:

Источник: https://mainavi.ru/kvartira/elektrika/sxema-podklyucheniya-lyuminescentnyx-lamp/

Схема подключения люминесцентной лампы

Подключение люминесцентной лампы, известной также как лампа дневного света требует нескольких дополнительных устройств, определяемых принципом ее действия. Существует два основных варианта:

  1. подключение при помощи стартера и дросселя, называемого еще электромагнитным балансом,
  2. подключение с использованием электронного баланса.

Схема подключения по первому варианту приведена на рисунках 1- для одной лампы, 2- для двух ламп.

Здесь:

  • C – конденсатор, номинал которого определяется типом лампы,
  • LL – дроссель,
  • EL – собственно сама люминесцентная лампа,
  • SF – стартер.

Следует учесть, что мощности лампы и дросселя должны быть соизмеримы, а для схемы рис.2 мощность баланса должна быть не менее суммарной мощности ламп.

Если мощность каждой из них превышает 20 Вт, то следует использовать два дросселя.

Для этого существует отдельная схема, но я смысла ее приводить не вижу, так как можно просто подключить каждую лампу по схеме 1, запараллелив цепь питания. Так будет, на мой взгляд, проще.

О стартерах стоит сказать, что они бывают рассчитаны на напряжение 220 В (используется для первого случая) и 127 В (для второго). Действительно, если внимательно посмотреть схему подключения для двух ламп, то станет ясно, что они соединены последовательно, значит на каждый стартер приходится только половина напряжения питания.

Кстати, такое подключение имеет существенный недостаток – при выходе из строя одной лампы вторая работать не будет.

Что еще можно сказать про минусы стартерной схемы подключения. Это мерцание лампы в рабочем режиме, обусловленное частотой сети, моргание при запуске, кроме того выход из строя одного из элементов схемы может повлечь поломку других.

В определенной степени это нивелируется применением электронного баланса (ЭПРА), которых автоматически управляет всеми режимами люминесцентной лампы, начиная с пуска. Схема подключения для этого варианта приведена на рисунке 3.

Обратите внимание

Собственно, схемой ее можно назвать с большой натяжкой, поскольку моделей ЭПРА достаточно много, приводить конкретную схему смысла нет, поскольку она указывается на корпусе изделия (см. справа).

И, последнее, хороший баланс этого типа стоит сравнительно дорого, а плохой, думаю, никому не нужен.

© 2012-2019 г. Все права защищены.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Источник: https://eltechbook.ru/shema_ljuminescentnaja_lampa.html

Ремонт аккумуляторного люминесцентного светильника

Источник: http://vinratel.at.ua/publ/biblioteka_diptrace/skhemy/remont_akkumuljatornogo_ljuminescentnogo_svetilnika/3-1-0-41

Приведенная схема светильника Ultralight System по схемотехнике похожа на подобные устройства других фирм.

Схема и краткое описание  возможно пригодится при ремонте и эксплуатации.

   Светильник аккумуляторный люминесцентный предназначен для обеспечения эвакуационного и резервного

освещения, а также как сетевой настольный светильник.

   Потребляемая мощность в режиме зарядки – 10Вт.

  Время работы от внутренней батареи при полном заряде, не менее 6ч. (с одной лампой и 4ч. с двумя лампами).

Время полного заряда батареи, не менее 14 ч.

  Корпус изготовлен из полимерного пластика, рассеиватель из поликарбоната, аккумуляторная батарея кислотная 6В – 4,5Ач.

  Проверить работу светильника, выявить в большинстве случаев неисправности возможно даже не вскрывая

корпус светильника, ориентируясь по яркости свечения светодиодов LOW и HIGH.

   Для этого переключатель режима перевести с OFF в DC светодиод LOW или HIGH и лампы светильника должны

 загораться. Когда лампы не засветились, переводим переключатель в режим AC подключаем в сети, если после

этого светильник не работает нужно смотреть плату управление и лампы.

Важно

    Если светильник нормально работает от сети, переводим, переключатель в режим DC, нажать кнопку TEST,

светильник должен засветится. Даже 1,5-2В лампы тускло загораются, при нажатии кнопки TEST. Отсюда вывод

напряжения на аккумуляторе меньше 5В. Светодиод LOW ярко светит при напряжении  на батареи 5.9В,

при уменьшении напряжения яркость будет падать и при 2В отключается, это показывает разряд аккумулятора .

Свечение индикатора HIGH свидетельствует напряжение на аккумуляторе 6.1В и выше. При напряжении 6.4В

светодиод должен ярко светить, с уменьшением напряжение падает яркость светодиода, при 6.0В индикатор

отключается.

Когда на аккумуляторе 6.0В, погаснут оба индикатора LOW и HIGH.

               Частые дефекты светильника.

               Не работает зарядка аккумулятора.

Проверить сетевой шнур. Не исправный блок питание. Часто проблемой отказа нормальной работы блока

питания является очень плохой монтаж. Нужно проверить все пайки подозрительные пропаять. Проверить

Совет

транзисторы блока питания, если не исправный один с них нужно менять сразу и другой.

Практика показывает, что виновником повторного ремонта будет ранее не замененный транзистор.

              В режиме AC работает, DC не работает.

Светодиоды LOW /HIGH не светят, перегорел предохранитель.

В большинстве случаем обрыв соединяющих проводников платы, или выхода из строя аккумулятора

или полной его разрядке.

                                                            Плата управление.

Полезные ссылки …

Устройство зарядно-пусковое “ИМПУЛЬС ЗП-02”   Фонарик en electronic model: 3810

 Ремонт релейного стабилизатора напряжения Uniel RS-1/500  Ремонт стабилизаторов серии LPS-хххrv

При использовании материалов сайта, обязательна ссылка на сайт http://vinratel.at.ua

СХЕМА СОЕДИНЕНИЙ НАСТОЛЬНОЙ ЛАМПЫ ФЛУОРЕСЦЕНТНОЙ ЛАМПЫ


Ремонт балласта люминесцентного света Замена, проводка
Ниже: схема подключения оригинального балласта или трансформатора осветительного прибора: Будьте осторожны: вы заметите, что линейное напряжение (горячее - черный и нейтральный - белый), провода 120 В на исходном Балласт подключается к противоположным концам балласта: белый с одного конца и черный с другого. Обратите особое внимание на схемы подключения и цвета проводов. Схема подключения светодиодной люминесцентной лампы
| Бесплатная схема подключения
30 апреля 2020 г. Схема подключения светодиодной люминесцентной лампы.Разнообразие электрических схем светодиодных люминесцентных ламп. Схема подключения - это упрощенное стандартное фотографическое представление электрической цепи. Он показывает компоненты схемы в виде упрощенных форм, а также силовые и сигнальные соединения между устройствами.
Люминесцентные лампы, балласты и приспособления
Ниже приведена электрическая схема балласта для быстрого запуска одной лампы или пускового устройства с триггером, включая блокировку на одном конце розетки (3 провода). Цветовая кодировка довольно стандартная.Такой же балласт можно использовать для ламп F20-T12, F15-T12, F15-T8 или F14-T12.
Start it Up - Как работают люминесцентные лампы | HowStuffWorks
В классической конструкции люминесцентных ламп, которая по большей части пришла на второй план, использовался специальный механизм включения стартера для зажигания лампы. Вы можете увидеть, как эта система работает, на схеме ниже. При первом включении лампы путь наименьшего сопротивления проходит через байпасную цепь и через электрические схемы переключателя лампы
- Самостоятельная помощь
Подключение переключателя лампы с двумя лампами.На этой схеме показана схема подключения прикроватной лампы с двумя розетками. В верхнем патроне A находится стандартная лампа накаливания. Вторая розетка B обычно содержит небольшую лампочку малой мощности, похожую на ночную лампочку. Переключатель позволяет включить только верхнюю лампочку, только ночник, обе лампы одновременно или выключить обе лампы.
Как подключить розетку (сделай сам) | Family Handyman
Розетка для лампы: правильно подключите горячий и нейтральный провода. Если вам интересно, почему вам нужно правильно определять и подключать горячий и нейтральный провода в лампе, читайте дальше.Правда, как правило, лампа работает в любом случае. Но вопрос в безопасности. Обычно питание (напряжение) подается через язычок на основании розетки. Резьбовое гнездо - нейтраль.
Электропроводка патрона 2-х и 4-х ламп для быстрого запуска балласта
Схема подключения 2-х лампового патрона для быстрого пуска с двумя балластами. Использование двух 2-х ламповых балластов для быстрого запуска. Один балласт на 2 лампы обычно подключается к двум средним лампам, другой балласт на 2 лампы обычно подключается к двум крайним лампам. Если одна из внутренних ламп выйдет из строя, другая средняя лампа не загорится.
Сопутствующие поиски для люминесцентной настольной лампы схема подключения
схема подключения люминесцентной лампы схема подключения люминесцентной лампы схема подключения люминесцентной лампы схема подключения люминесцентной лампы схема подключения люминесцентной лампысхема подключения люминесцентных лампСхема подключения люминесцентных ламп

Люминесцентные лампы - Руководство по устройству электроустановок

Подробнее см. Также «Схемы освещения».

Люминесцентные лампы и сопутствующее оборудование

Мощность Pn (ватт), указанная на лампе люминесцентной лампы, не включает мощность, рассеиваемую в балласте.

Ток определяется по формуле: Ia = Pballast + PnUCosφ {\ displaystyle {\ mbox {Ia}} = {\ frac {{\ mbox {P}} _ {\ mbox {ballast}} + {\ mbox {Pn} }} {{\ mbox {UCos}} \ varphi}}}

Где U = напряжение, приложенное к лампе вместе с соответствующим оборудованием.

Если для балласта не указано значение потерь мощности, можно использовать значение 25% от Pn.

Стандартные трубчатые люминесцентные лампы

С (если не указано иное):

  • cos φ = 0,6 без коррекции коэффициента мощности (PF) [1] конденсатор
  • cos φ = 0.86 с коррекцией коэффициента мощности [1] (одинарная или сдвоенная трубка)
  • cos φ = 0,96 для электронного балласта.

Если для балласта не указано значение потерь мощности, можно использовать значение 25% от Pn.

На рисунке A6 приведены эти значения для различных схем балласта.

Рис. A6 - Потребление тока и потребляемая мощность люминесцентных ламп обычных размеров (при 230 В, 50 Гц)

Расположение ламп, стартеров и балластов Мощность трубки (Вт) [a] Ток (А) при 230 В Длина трубки (см)
Магнитный балласт Электронный балласт
Без конденсатора коррекции коэффициента мощности С конденсатором коррекции коэффициента мощности
Одинарная трубка 18 0.20 0,14 0,10 60
36 0,33 0,23 0,18 120
58 0,50 0,36 0,28 150
Двойные трубы 2 х 18 0,28 0,18 60
2 х 36 0,46 0.Мощность в ваттах, указанная на трубке

Компактные люминесцентные лампы

Компактные люминесцентные лампы обладают такими же характеристиками экономии и длительного срока службы, как и классические лампы. Они обычно используются в общественных местах, которые постоянно освещаются (например: коридоры, коридоры, бары и т. Д.), И могут устанавливаться в ситуациях, которые иначе освещаются лампами накаливания (см. Рис. A7).

Рис. A7 - Потребление тока и потребляемая мощность компактных люминесцентных ламп (при 230 В - 50 Гц)

Тип лампы Мощность лампы (Вт) Ток при 230 В (A)
Отдельный балластный светильник 10 0. 1 2 «Коррекция коэффициента мощности» часто называется «компенсацией» в терминологии газоразрядных ламп.
Cos φ составляет примерно 0,95 (нулевые значения V и I почти совпадают по фазе), но коэффициент мощности равен 0,5 из-за импульсной формы тока, пик которого возникает «поздно» в каждом полупериоде.

Электронные схемы люминесцентных ламп

3-сторонний диммер CFL балласт - 3-сторонняя система затемнения, широко распространенная в США с обычными лампами накаливания, состоит из лампочки с модифицированным основанием винтового типа Эдисона, которое позволяет выполнять 3 подключения к специальному патрону для лампы, который также имеет 3 подключения.__

Инвертор люминесцентных ламп мощностью 40 Вт - Этот инвертор люминесцентных ламп мощностью 40 Вт позволяет управлять люминесцентными лампами мощностью 40 Вт от любого источника 12 В, способного обеспечить ток 3 А. __ Дизайн Аарона Торт

Компактный люминесцентный балласт мощностью 42 Вт - CFL-2 представляет собой электронный балласт для питания компактной люминесцентной лампы мощностью 42 Вт от сети переменного тока напряжением 120 или 230 вольт. Схема была разработана с использованием микросхемы драйвера балласта IR2156. Основные характеристики схемы - это программируемая частота, время предварительного нагрева, порог перегрузки по току и мертвое время.__

Модулятор яркости люминесцентных ламп

5 Вт - Схема была разработана для экспериментов с использованием небольших люминесцентных ламп в качестве источника модулированного света с широкой диаграммой направленности. Схема поражает фонарик узкими импульсами 1 мкс с частотой 10 кГц. Каждый импульс испускает около 10 Вт видимого света. Лампа. . . Схема Дэйва Джонсона P.E. - июнь 2000 г.

Драйвер люминесцентной лампы 8 Вт - Вот схема простой схемы драйвера люминесцентной лампы на двух транзисторах.В схеме используется емкостный балласт для привода трубки. Стандартная люминесцентная лампа мощностью 8 Вт может эффективно работать с этой схемой. Два __ Разработано Radio LocMan

3-сторонний балласт CFL - 3-сторонняя система затемнения, широко применяемая в США с обычными лампами накаливания, состоит из лампочки с модифицированным основанием винтового типа Эдисона, которое позволяет выполнять 3 подключения к специальному патрону лампы, который также имеет 3 шт. соединения. __

Балласт, который можно уменьшить с помощью бытового диммера с фазовым вырезом.- В настоящее время разработана система на основе IR2156, в которой балласт может работать с минимальным мерцанием в значительной части диапазона регулировки диммера, а световой поток можно регулировать в этом диапазоне от максимальной мощности до примерно 10%. __

Адресный диммирующий балласт DALI - был разработан цифровой диммирующий балласт с цифровой адресацией. Он соответствует стандарту DALI, требует очень мало деталей и работает с очень низким энергопотреблением. Приложения включают управление зданием или студийное освещение, где желательно управлять отдельными лампами или группами для экономии энергии, выполнения технического обслуживания ламп или создания идеального качества света.Конструкция включает в себя цифровой диммер балласта, код микроконтроллера и платформу для управления балластом с ПК. __ Разработано Сесилией Контенти и Томом Рибарич, инженером по приложениям, International Rectifier, Lighting Group

Избегайте ошибок при затемнении и отключении подсветки CCFL для ЖК-дисплеев - 14.03.96 Техническая статья EDN: Обеспечение высокоэффективной подсветки для ЖК-дисплеев стало проще, чем раньше, благодаря специально разработанным для этой цели ИС, но нескольким элементам схемы дизайн еще требует ухода.Диммирование и выключение - два из них. __ Дизайн схем Джима Уильямса, самого уважаемого автора EDN, скончался в июне 2011 года после инсульта. Ему было 63 года.

Балласт, который можно уменьшить с помощью бытового диммера с фазовой отсечкой. - В настоящее время разработана система на основе IR2156, в которой балласт может работать с минимальным мерцанием в значительной части диапазона регулировки диммера, а световой поток можно регулировать в этом диапазоне от максимальной мощности до примерно 10%. __

Black Light с питанием от батареи на 6 В - Эта схема представляет собой простой ультрафиолетовый свет, который может питаться от батареи на 6 вольт или источника питания, способного обеспечить 1 или более ампер.Принципиальная схема Детали C1 0,0047 мкФ Моноконденсатор C2 Дисковый конденсатор 0,1 мкФ D1, D2 1N4007 Диод FTB __ Разработан Аароном Торт

Балласт

CFL для 26 Вт / спиральной лампы 220 В переменного тока - эталонная конструкция IRPLCFL5E представляет собой электронный балласт для питания компактных люминесцентных ламп мощностью 26 Вт от 220 В переменного тока. Схема обеспечивает все необходимые функции для предварительного нагрева, зажигания и работы лампы, а также включает фильтр электромагнитных помех и ступень выпрямления. Схема построена на ИС управления балластом IR2520D.__

КЛЛ балласт для управления светодиодами - 26.04.07 Идеи дизайна EDN Балласт КЛЛ может управлять цепочкой из 64 светодиодов __ Дизайн схемы Кристиан Рауш, Унтерхахинг, Германия

Компактная люминесцентная лампа (КЛЛ). Часть 1 - Компактные люминесцентные лампы имеют некоторые преимущества по сравнению с классическими лампочками. Это меньшее энергопотребление (до 80%) и гораздо больший срок службы (от 5 до 15 раз). Недостатки - более длинные пуски в основном у более дорогих типов, __ Разработано Radio LocMan

Компактная люминесцентная лампа (КЛЛ).Часть 2 - Неисправности. Обычно неисправен конденсатор С3. В основном это возможно при дешевых лампах, где используются более дешевые компоненты для более низкого напряжения. Если труба не загорится вовремя, есть риск вывести из строя транзисторы Q1 и Q2 и следующие __ Разработано Radio LocMan

Компактный драйвер люминесцентной лампы

- работает от источника постоянного тока 12 В и может управлять до четырех КЛЛ мощностью 9 Вт при полной яркости. Используйте его как часть солнечной электростанции или в любом другом месте, где требуется хорошее освещение без сетевого питания.___ SiliconChip

Преобразователь

управляет люминесцентными лампами - 31.03.94 Идеи дизайна EDN В последние несколько месяцев несколько разработчиков опубликовали схемы для источников питания люминесцентных ламп с холодным катодом (CCFT), а также теперь доступна специализированная ИС источника питания. . Тем не менее, значительное количество приложений CCFT ___ Circuit Design Стивена К. Хагемана, Calex Manufacturing Co, Concord, CA

Цифровой балласт DALI с регулируемой яркостью для входа 32 Вт / T8 110 В - Эта эталонная конструкция представляет собой высокоэффективный электронный балласт с цифровым затемнением и высоким коэффициентом мощности, разработанный для управления типами люминесцентных ламп с быстрым запуском.Конструкция содержит схему активной коррекции коэффициента мощности для универсального входа напряжения, а также схему управления балластом с использованием IR21592. Конструкция также включает микроконтроллер PIC16F628 и схему развязки для подключения к интерфейсу освещения с цифровой адресацией (DALI). __

Цифровой балласт DALI с регулируемой яркостью для входа 36 Вт / T8 220 В - Эта эталонная конструкция представляет собой высокоэффективный электронный балласт с цифровым затемнением и высоким коэффициентом мощности, предназначенный для управления типами люминесцентных ламп с быстрым запуском.Конструкция содержит схему активной коррекции коэффициента мощности для универсального входа напряжения, а также схему управления балластом с использованием IR21592. Конструкция также включает микроконтроллер PIC16F628 и схему развязки для подключения к интерфейсу освещения с цифровой адресацией (DALI). __

DALI Dimming Ballast с цифровой адресацией - Разработан цифровой диммирующий балласт с цифровой адресацией. Он соответствует стандарту DALI, требует очень мало деталей и работает с очень низким энергопотреблением.Приложения включают управление зданием или студийное освещение, где желательно управлять отдельными лампами или группами для экономии энергии, выполнения технического обслуживания ламп или создания идеального качества света. Конструкция включает в себя цифровой диммер балласта, код микроконтроллера и платформу для управления балластом с ПК. __ Разработано Сесилией Контенти и Томом Рибарич, инженером по приложениям, International Rectifier, Lighting Group

Диммирующий балласт DALI для входа 32 Вт / T8 110 В - Эта эталонная конструкция представляет собой высокоэффективный цифровой диммирующий электронный балласт с высоким коэффициентом мощности, предназначенный для управления типами люминесцентных ламп с быстрым запуском.Конструкция содержит схему активной коррекции коэффициента мощности для универсального входа напряжения, а также схему управления балластом с использованием IR21592. Конструкция также включает микроконтроллер PIC16F628 и схему развязки для подключения к интерфейсу освещения с цифровой адресацией (DALI). __

Диммирующий балласт DALI для входа 36 Вт / T8 220 В - Эта эталонная конструкция представляет собой высокоэффективный цифровой диммирующий электронный балласт с высоким коэффициентом мощности, предназначенный для управления типами люминесцентных ламп с быстрым запуском.Конструкция содержит схему активной коррекции коэффициента мощности для универсального входа напряжения, а также схему управления балластом с использованием IR21592. Конструкция также включает микроконтроллер PIC16F628 и схему развязки для подключения к интерфейсу освещения с цифровой адресацией (DALI). __

Симулятор нарушений в линии проверяет линии - 14/10/00 Идеи проектирования EDN Простой имитатор помех в линии, показанный на Рисунке 1, поможет вам проверить устойчивость устройств с питанием от сети к помехам в линии и шумам; вы можете собрать устройство из остатков, найденных в ящике для мусора.Ключевыми элементами являются балластный индуктор (L3) и слегка модифицированный стартер тлеющего разряда (ST1) от люминесцентной лампы. Стартеры для люминесцентных ламп__ Схема схем Питера Геттлера, APS Software Engineering, Кельн, Германия

Управление VFD с PIC - Вакуумные флуоресцентные дисплеи, известные как VFD (потому что и вакуумный, и флуоресцентный трудно написать), обычно используются в видеомагнитофонах и микроволновых печах. Они относительно яркие и имеют низкое энергопотребление. Некоторые старые калькуляторы использовали их до того, как ЖК-дисплеи стали популярными.Получив несколько частотно-регулируемых приводов Futaba от избыточного дилера, я попытался связать их с PIC. Просьба была внесена в список PIC, и Калле Пихлаясаари вскоре ответил на нее с некоторыми подробностями о VFD. __

Квазирезонансный инвертор

Dual Monostable Drives - 17.02.97 Идеи проектирования EDN Контроллер с переключением при нулевом напряжении (ZVS) обычно объединяет однократную схему, реализованную в системе VCO. Усилитель ошибки контролирует выходное напряжение и регулирует время отключения ГУН, чтобы поддерживать выходное значение на постоянном уровне.Каждый период включения начинается, как только первичное напряжение падает до нуля, что исключает потери коммутации включения / выключения, связанные с переключающим элементом __ Схема схемы Кристофа Бассо, Синар, Франция

YCCC - Home

Конкурсный клуб Yankee Clipper - это специальный любительский радиоклуб, посвященный стремлению к совершенству в работе и технике. Наши цели просты:

  • Продвигать удовольствие, удовлетворение и азарт соревнований на радиоконкурсах.
  • Чтобы помочь нашим членам в развитии их рабочих и технических навыков
  • Выиграть в клубных соревнованиях крупнейших радиоконкурсов

Мы будем рады, если вы присоединитесь к нам!

YCCC был основан в апреле 1977 года и сейчас насчитывает более 300 членов, расположенных от Нью-Йорка до штата Мэн, от Кейп-Кода до северных районов штата Нью-Йорк.Члены YCCC преуспели во всех областях любительского радиоконкурса, DXing, технического дизайна и общественной службы.

Заседания Клуба проводятся в первые выходные четных месяцев. Местные собрания и «университеты конкурса» также проводятся на территории клуба, как это организовано региональными менеджерами клуба. Чтобы вступить в клуб, вы должны посетить собрание.

Будьте здоровы и живы в это трудное время.

Следующая встреча…

Присоединяйтесь к нам через

Встречи будут длиться менее 2 часов.Обращение Zoom будет распространено за день до собрания и снова в день собрания.

Встречи начинаются в 19:00 по восточному времени

Социальная встреча
Ср, 20 января 2021 г.

Полная встреча
Чт, 11 февраля 2021 г.
Тема: TBD

Социальная встреча
Вт, 16 марта 2021 г.

И…
Общее собрание
Среда, 7 апреля 2021 г.
Тема: TBD, Выборы

Члены клуба также поддерживают связь через информационный бюллетень клуба под названием Scuttlebutt и через Интернет.

Ценность членства в YCCC - это возможность работать бок о бок с лучшими. Сотрудничество и командная работа, приправленная сильным духом соревнования, лежат в основе достижений и побед YCCC.

YCCC - это клуб, связанный с ARRL.

Фред, K1VR составил наш список «Советов по конкурсу», и теперь он доступен на странице «Ссылки для конкурса». Используйте раскрывающийся список «Веб-ссылки YCCC (вверху) → Конкурсные ссылки» или Нажмите здесь

Длинные люминесцентные лампы | Источники света

Для больших знаков или длинных букв люминесцентные лампы Voltarc с длинными вывесками сокращают количество компонентов проводки, розеток и пускорегулирующих аппаратов, одновременно оптимизируя процесс строительства для достижения реальной экономии по сравнению с системами, в которых используются обычные более короткие лампы.Установка 9- или 10-футовых колонтитулов означает меньшее количество деталей, меньшее количество простоев и меньшее общее обслуживание, что повышает качество работы и экономичность.

Big Signs нужны большие люминесцентные вывески
В любое время, когда более длинные вывески существенно уменьшат количество ламп, необходимых для большой вывески, 9-футовые и 10-футовые вывески Voltarc обеспечивают наилучшее соотношение цены и качества и могут использоваться как любая другая прямая люминесцентная лампа высокой мощности.

ПРА должен нести до четырех ламп F108, F117, F120T12 / HO - предлагаемых всеми производителями балласта знаков.Изготовитель вывесок должен предоставить вспомогательные средства для запуска, чтобы помочь в надежном запуске лампы при низких температурах или высокой влажности. Для двухсторонних знаков заземленная полоска металла, растянутая на длину фонаря, служит вспомогательным средством при запуске; Допускаются ½ "ширины и ½" или "ширины, ¼". Для односторонних вывесок обычно служит металлическая задняя часть шкафа.

Voltarc XtraLong TM Лампы высокой мощности (HO), 9-футовые и 10-футовые люминесцентные сигнальные лампы

Холодный белый
Номер детали
Описание Дневной свет
Арт.
Описание DSN50
Деталь № .
Описание
13075 F108T12 / CW / HO 13077 F108T12 / D / HO 13076 F108T12 / DSN50 / HO
13081 F117T12 / CW / HO 13083 F117T12 / D / HO 13082 F117T12 / DSN50 / HO
13088 F120T12 / CW / HO 13090 F120T12 / D / HO 13089 F120T12 / DSN50 / HO


Voltarc XtraLong
TM Лампы высокой мощности (HO), 9 футов и 10 футов Люминесцентные сигнальные лампы

Лампа
Обозначение 2
Номинальная длина с головками Фактическая длина между гнездами Мощность лампы Номинальный 3 Срок службы (час.) Люмен 1
Холодный белый
Масса в упаковке
F108T12 / HO 108 ” 105 3/16 “ 124 12 000 10 200 12
F117T12 / HO 117 “ 114 3/16 “ 132 12 000 11 200 12
F12012 / HO 120 “ 117 3/16 “ 135 12 000 11 500 12

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ФЛУОРЕСЦЕНТНОГО УФ-КОЛЬЦА

804 Ti Stand.Руководство 8.804.8001EN

804 Ti Stand Manual 8.804.8001EN Metrohm AG CH-9101 Herisau Switzerland Телефон +41 71 353 85 85 Факс +41 71 353 89 01 [email protected] www.metrohm.com 804 Ti Stand Manual 8.804.8001EN 06.2010 ek Teachware

Подробнее

Руководство пользователя источника света

Руководство пользователя источника света Компактный источник света DMX Модели, рассматриваемые в данном руководстве: UFO 150 CDMXG Glass, DMX - 240 В UFO 150 CDMXP Plastic, DMX - 240 В Universal Fiber Optics Выпуск 2 Редакция: 23092013 Universal

Подробнее

Технические данные.Габаритные размеры

0102 Номер модели Характеристики Квази-заподлицо 15 мм Используется до SIL2 в соотв. с IEC 61508 Принадлежности BF 30 Монтажный фланец, 30 мм V1-G-N-2M-PUR, розетка, кабель, M12, 2-контактный, NAMUR, кабель PUR V1-W-N-2M-PUR, розетка

Подробнее

- 2 - ВАЖНЫЕ НАПОМИНАНИЯ ПО БЕЗОПАСНОСТИ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ВАЖНЫЕ НАПОМИНАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ Этот прибор следует использовать только для домашней уборки, как описано в данном руководстве пользователя.Перед началом работы с

убедитесь, что вы полностью поняли это руководство. Подробнее

Infrarot-Bewegungsmelder IP44

Infrarot-Bewegungsmelder Инфракрасные датчики движения IP44 IP44 ODA (weiß) slim ODA (schwarz) slim 95174 96000 ODA (weiß) ODA (schwarz) 95175 96001 Betriebsanleitung User s Manual User s Manual инфракрасное движение

Подробнее

Инструкции по эксплуатации IV / 2007

Общие инструкции по эксплуатации IV / 2007 Содержание Общая установка Применение и функции Применение и функции... 2 Указания по безопасности ... 2 Конструкция и размеры ... 3 Электросхема ... 3 Монтаж

Подробнее

НАГРЕВАТЕЛЬ ВАННОЙ 3 В 1

НАГРЕВАТЕЛЬ ДЛЯ ВАННОЙ 3 В 1 № МОДЕЛИ: A515 - SH МИНИ-ФУНКЦИЯ: НАГРЕВАТЕЛЬ, ВЫТЯЖНЫЙ ВЕНТИЛЯТОР И ОСВЕЩЕНИЕ Уважаемые покупатели! Благодарим вас за выбор нагревателя для ванной AUPU 3 в 1. Пожалуйста, прочтите все инструкции перед тем, как начать

Подробнее

ИНФРАКРАСНЫЙ КВАРЦЕВОЙ НАГРЕВАТЕЛЬ

ИНФРАКРАСНЫЙ КВАРЦЕВОЙ НАСТЕННЫЙ НАГРЕВАТЕЛЬ МОДЕЛЬ №: IQ2000 ДЕТАЛЬ №: 6939004 ИНСТРУКЦИИ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ GC0715 ВВЕДЕНИЕ Благодарим вас за покупку инфракрасного настенного обогревателя CLARKE.Прежде чем пытаться использовать этот

Подробнее

Кабельный тестер Pro ORDERCODE D1909

Cable Tester Pro ЗАКАЗАТЬ D1909 Поздравляем! Вы купили отличный инновационный продукт от DAP Audio. Вы можете положиться на DAP Audio, чтобы получить более качественные аудиопродукты. Мы проектируем и производим профессиональные

Подробнее

ПАЯЛЬНАЯ СТАНЦИЯ WSD130

ПРИМЕЧАНИЯ S2032ACH 8/98 Rev.11/01 ПАЯЛЬНАЯ СТАНЦИЯ WSD130 1. Выключатель питания 2. Цифровой дисплей 3. Кнопка ВВЕРХ 4. Кнопка ВНИЗ 5. Оптический регулятор, справа 6. Разъем для паяльника, справа 7. Переключатель выбора

Подробнее

MIC-WKT и MIC-WKT-IR

MIC-WKT и MIC-WKT-IR Руководство по установке Bosch Security Systems RU Руководство по установке и эксплуатации Руководство по установке MIC-WKTI и MIC-WKT-IR RU 2 Комплекты карт привода промывочного насоса MIC-WKT и MIC-WKT-IR

Подробнее

инструкции по установке

Инструкции по установке Принадлежности Ультрафиолетовая (УФ) бактерицидная лампа 1 и 2 лампы Модели 115 и 208/230 В УФ-лампа C03009 Рис.1 Модель с двумя лампами УФ-лампа ПРИМЕЧАНИЕ. Перед запуском

полностью прочтите руководство по эксплуатации. Подробнее

Комплект испытательных концов модели 1756

Keithley Instruments 28775 Aurora Road Cleveland, Ohio 44139 1-888-KEITHLEY http://www.keithley.com Комплект измерительных проводов модели 1756 Общее назначение Информация о измерительных проводах Описание Эти измерительные провода позволяют использовать

Подробнее

Замена вакуумной трубки

wunder cm7 Этот микрофон был тщательно создан для удовлетворения спроса на звук U47 с использованием исторически правильных компонентов вокруг сердца микрофона оригинального, специально подобранного EF14

Подробнее

Поздравляю! Спасибо!

TM-47 ORDERCODE D1370 Поздравляем! Вы купили отличный инновационный продукт от DAP Audio.Ассортимент аудиомикрофонов DAP привнесет волнение в любое место. Если вам нужен простой plug-and-play action

Подробнее

Описание продукта и функции

Описание продукта и функциональное описание Шлюз KNX / DALI N 141/02 представляет собой устройство KNX шириной 4 MU, устанавливаемое на DIN-рейку, с одним интерфейсом DALI, к которому можно подключить до 64 исполнительных механизмов DALI (например, балластов DALI)

Подробнее

4.3-дюймовая резервная камера

TM 4.-дюймовая резервная камера Номер модели: PKC0BU4 Руководство пользователя и информация о гарантии Перед использованием этого продукта полностью прочтите эти инструкции. Сохраните это руководство для использования в будущем. ВВЕДЕНИЕ

Подробнее

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ИНВЕРТОРА TIG

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ИНВЕРТОРА TIG Содержание Предупреждение Общее описание Блок-схема Основные параметры Принципиальная схема Установка и эксплуатация Осторожно Техническое обслуживание Список запасных частей Поиск и устранение неисправностей 3 4 4

Подробнее

ХОЛОДНЫЙ СЕНСОРНЫЙ ТОСТЕР НА 2 СРЕЗА

2-SLICE COOL TOUCH TOASTER PLA0405 Руководство по эксплуатации В связи с постоянным совершенствованием продукта, технические характеристики и аксессуары могут изменяться без предварительного уведомления.Фактический продукт может незначительно отличаться от изображенного.

Подробнее

Руководство пользователя. Видеоматик VERDE MF

Руководство пользователя Videomatic VERDE MF RU Содержание Информация о продукте ......................................... . 6 I. Общие сведения ....................................... 6 Замечания по электромагнитной

Подробнее

ШКАФ ДЛЯ ДРОБИЛЬНОЙ ВЗРЫВА МОДЕЛЬ №: CSB20B

ШКАФ ДЛЯ Дробеструйной обработки № МОДЕЛИ: CSB20B НОМЕР: 7640110 ИНСТРУКЦИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ GC0216 ВВЕДЕНИЕ Благодарим вас за покупку этого кабинета для дробеструйной обработки CLARKE, предназначенного для использования в профессиональных мастерских.Перед

Подробнее

Начало работы с

ЧАСТЬ № CMA113 СДЕЛАНО В КИТАЕ 1. Измерение CAT II 2. Макс. напряжение 250 В ~ 3. Макс. ток 71 А Начало работы с мониторингом потребления электроэнергии, однофазный, для домов и небольших коммерческих помещений

Подробнее

Дверной звонок Система безопасности домофона

Дверной звонок Домофон Система безопасности ПИТАНИЕ ИСПОЛЬЗУЕТСЯ ВЫКЛЮЧЕНО A B C LOCK CALL TALK Руководство по установке Модель WHDB-301 ОБЪЯСНЕНИЕ ГРАФИЧЕСКИХ СИМВОЛОВ ПРЕДУПРЕЖДЕНИЙ Этот символ предназначен для предупреждения пользователя о присутствии.

Подробнее

ВАЖНОЕ ЗАМЕЧАНИЕ ПО БЕЗОПАСНОСТИ

ВАЖНОЕ УВЕДОМЛЕНИЕ О БЕЗОПАСНОСТИ Для наших уважаемых клиентов Безопасность пользователей является основным приоритетом при разработке наших продуктов.Соблюдение мер предосторожности, изложенных в данном руководстве, минимизирует риск получения травмы. ITT Goulds

Подробнее

ORLAND ПОСЛЕДУЮЩИЕ PR-1211

ORLAND FOLLOW PR-1211 Это руководство пользователя содержит важную информацию о безопасной установке и использовании этого проектора. Пожалуйста, внимательно прочтите и следуйте этим инструкциям и сохраните данное руководство

Подробнее

Ручной мультиметр для измерения дальности

Руководство пользователя Руководство по измерению дальности MultiMeter, модель 82345 ВНИМАНИЕ: Перед использованием данного продукта прочтите, усвойте и соблюдайте Правила техники безопасности и Инструкции по эксплуатации.! Безопасность! Операция! Обслуживание!

Подробнее

Цифровой мультиметр с автоматическим выбором диапазона

Руководство пользователя Цифровой мультиметр с автоматическим определением диапазона, модель № 82139 ВНИМАНИЕ! Перед использованием данного продукта прочтите, усвойте и соблюдайте Правила техники безопасности и Инструкции по эксплуатации. Техника безопасности при эксплуатации

Подробнее .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
