Прозвонка кабеля мультиметром: инструкция по проверке проводов и электроцепей

Как правильно прозвонить кабель мультиметром. Какие режимы использовать для проверки целостности проводов. Как определить обрыв или короткое замыкание в электропроводке. Пошаговая инструкция по прозвонке кабелей и проводов.

Зачем нужна прозвонка кабеля мультиметром

Прозвонка кабеля мультиметром — это важная процедура, которая позволяет проверить целостность проводов и выявить возможные неисправности в электрической цепи. Основные причины, по которым выполняют прозвонку:

• Поиск обрыва провода в кабеле или электропроводке
• Определение короткого замыкания между жилами
• Проверка правильности подключения проводов
• Поиск неисправного участка в электрической цепи
• Идентификация проводов в многожильном кабеле

Умение правильно прозванивать кабели поможет быстро находить и устранять неполадки в электропроводке дома, в автомобиле или различной технике. Это базовый навык для любого электрика.

Какой режим мультиметра использовать для прозвонки

Для прозвонки кабеля на мультиметре обычно используются следующие режимы:

• Режим прозвонки со звуковым сигналом — обозначается значком динамика или диода. При замыкании щупов прибор издает звуковой сигнал.
• Режим измерения сопротивления — позволяет определить точное сопротивление проверяемого участка цепи.
• Режим диодного теста — используется для проверки полупроводниковых элементов.

Наиболее удобен режим прозвонки со звуком, так как он позволяет быстро проверять множество проводов, не отвлекаясь на показания дисплея. Для более точных измерений применяют режим омметра.

Пошаговая инструкция по прозвонке кабеля

Чтобы правильно прозвонить кабель или провода мультиметром, следуйте этой инструкции:

1. Отключите проверяемый кабель от источников питания
2. Переведите мультиметр в режим прозвонки (значок динамика)
3. Подключите щупы к гнездам COM и VΩmA
4. Коснитесь щупами концов проверяемого провода
5. Если раздался звуковой сигнал — цепь исправна и замкнута
6. Отсутствие сигнала говорит об обрыве провода
7. Для многожильного кабеля проверьте все жилы попарно

При использовании режима омметра исправный провод должен показывать сопротивление близкое к нулю. Высокое сопротивление или «1» на дисплее означает обрыв.

Как найти обрыв провода мультиметром

Если при прозвонке кабеля обнаружен обрыв, можно определить место повреждения следующим образом:

• Подключите один щуп к концу провода
• Вторым щупом двигайтесь вдоль кабеля
• В месте обрыва звуковой сигнал пропадет
• Измерьте расстояние до точки обрыва

Для труднодоступных участков можно использовать метод деления пополам — проверять середину кабеля и сужать зону поиска. Так можно локализовать повреждение с точностью до нескольких сантиметров.

Как проверить короткое замыкание мультиметром

Для выявления короткого замыкания между жилами кабеля:

1. Отсоедините провода с обоих концов кабеля
2. Прозвоните каждую жилу относительно других
3. Наличие звукового сигнала между разными жилами говорит о коротком замыкании
4. В нормальном состоянии жилы не должны быть соединены между собой

Короткое замыкание может быть вызвано повреждением изоляции или попаданием влаги в кабель. Такой участок необходимо заменить для обеспечения безопасности.

Особенности прозвонки различных типов кабелей

При проверке разных видов кабелей есть некоторые нюансы:

• Силовой кабель — проверяется каждая жила на обрыв и короткое замыкание
• Коаксиальный кабель — прозванивается центральная жила и оплетка
• Витая пара
  — проверяется целостность каждой пары проводов
• Многожильный кабель — составляется карта соединений всех жил

Для сложных кабелей удобно использовать специальные кабельные тестеры, позволяющие автоматизировать процесс проверки.

Меры безопасности при прозвонке

При работе с электрическими кабелями важно соблюдать технику безопасности:

• Обязательно отключайте напряжение перед прозвонкой
• Используйте изолированные щупы и инструменты
• Не прозванивайте кабели под напряжением — это может повредить мультиметр
• При работе с высоковольтными кабелями используйте спецприборы
• Соблюдайте осторожность при проверке незнакомых кабелей

Внимательность и соблюдение правил электробезопасности помогут избежать поражения током при диагностике проводки.

Заключение

Прозвонка кабеля мультиметром — несложная, но очень полезная процедура. Освоив этот навык, вы сможете самостоятельно находить неисправности в проводке, проверять целостность кабелей и электрических цепей. Регулярная диагностика поможет вовремя выявлять проблемы и поддерживать электропроводку в исправном состоянии.

Прозвонка проводов и кабелей: приборы, правила, видео

• Статья
• Видео

Многие сталкивались с таким обстоятельством, когда отсутствует напряжение в розетке. Причиной этому в большинстве случаев может быть обрыв провода. В этом случае нужно прозвонить кабель, который питает эту розетку. Прозвонка – это проверка электрических проводников на целостность, на обрыв и на отсутствие коротких замыканий между ними. Такое действие поможет определить, где в электрической сети произошел пробой. Далее мы расскажем, с помощью каких приборов может осуществляться прозвонка проводов и кабелей.

• Способы прозвонки
• Фазировка кабелей

Способы прозвонки

Прозвонить провода в домашних условиях можно несколькими способами:

С помощью лампочки и батарейки. Это самый простой и быстрый метод. Для того чтобы сконструировать такой прибор необходимо обладать лампочкой и батарейкой (можно соединить между собой несколько батареек), а также соединительные проводники и щуп. Помимо этого, не стоит забывать про то, что вольтаж лампочки и батарейки должен быть одинаковым, или у батарейки больше, но не наоборот. Соединительный провод должен быть длины, достаточной для того, чтобы прозвонить провод на расстоянии.

Для того чтобы прозвонка работала правильно, необходимо кабель маркировать в любом порядке. Методика работы такого приспособления состоит в следующем: к одной жиле присоединяют провод, что идет от батареи, а к щупу прикрепляют лампочку. Этим щупом по очереди прикасаться к проводникам на противоположном конце кабеля. Если лампочка засветилась, значит, этот провод соединен с батарейкой.

О том, как прозвонить провода лампочкой и батарейкой, можете узнать из этого видео урока:

С помощью мультиметра. Этим прибором измеряют различные параметры электросети (например, напряжение, силу тока, сопротивление). В доме такой прибор будет незаменимым, если необходимо проверить розетку или выключатель, наличие обрыва или узнать, куда идет провод.

Прозвонить кабель мультиметром можно по следующей методике:

1. Устанавливается функция «прозвонка». В зависимости от того, какая модель прибора используется, этот режим обозначается по-разному. Как правило, он обозначается диодом.
2. Затем необходимо найти фазу в распределительной коробке. Это делается следующим образом: необходимо включить питание и индикаторной отверткой проверить каждый кабель. Нужный помечаем скотчем или изолентой и после этого определяем ноль.
3. После этого следует найти напряжение. Для этого устанавливаем мультиметр на режим «измерение напряжения». С помощью щупа проверяем каждый провод. Если при очередном касании щупа высвечивается в районе 220 В, значит найден нужный.

Чтобы проверить электропроводку в стене на целостность, необходимо кабель отключить от источника тока. Устанавливаем мультиметр в режим измерения сопротивления. При смыкании щупов на экране должны показаться нули.

На видео ниже наглядно демонстрируется технология прозвонки кабеля мультиметром:

Эти два метода удобны, если прозвонка осуществляется на коротком расстоянии и сделать ее может один человек. Если же кабель длинный и его концы находятся в разных помещениях в квартире или за ее пределами, то используют другой метод.

С помощью телефонных трубок. Прозвонка телефонными гарнитурами осуществляется следующим образом: капсюли в трубке соединяют друг с другом и к ним соединяют аккумулятор, напряжение которого не превышает двух вольт. Благодаря такой методике работники могут проговориться между собой по телефону и координировать свои действия.

Схема прозвонки кабеля с помощью телефонных трубок:

Прозвонить можно следующим образом: кабель с одной стороны соединяется с проводником трубки, а другой проводник – к любой жиле. С другой стороны кабель соединяет с проводником трубки, а другой – к каждой жиле поочередно. Если в трубке работники слышат друг друга, значит, они подсоединились к одному и тому же проводнику.

Увидеть всю технологию работ вы можете на данном видео примере:

С помощью трансформатора. Есть еще один способ, с помощью которого можно прозвонить кабельные линии – это прозвонка с использованием трансформатора, у которого от вторичной обмотки отходит несколько отводов. Методика состоит в следующем: начало обмотки соединяется с заземленной оболочкой проводника, а отводы трансформатора подключаются к жилам и запитывают каждую из них. Если измерить напряжение, котрое существует между оболочкой на другом конце и жилами, можно определить принадлежность конца к определенному проводнику. Прозвонка позволит определить и промаркировать необходимые жилы. О том, как правильно маркировать провода, можете узнать из нашей статьи.

Фазировка кабелей

Фазирование – это возможность определить, в каком порядке чередуются фазы при параллельном подключении. Это необходимо для того, чтобы избежать короткого замыкания.

Ведь для того, чтобы надежность электроснабжения повысилась иногда одного проводника недостаточно (или же если мощность потребителя слишком высокая). Чтобы электроустановка работала нормально, параллельно размещают еще провод. При этом необходимо учитывать чередование фаз. Ниже указана схема фазировки:

Фазирование можно сделать несколькими способами: используя вольтметр или лампу накаливания. Вольтметр используется для установок 380/220 В. Методика состоит в следующем: кабель 2 в первой установке подсоединяется благодаря рубильнику, а во второй благодаря вольтметру определяет напряжение между жилой и шиной, к которой планируется ее подключить.

Если напряжение линейное, то у жилы и шины неодинаковые фазы, поэтому соединять их запрещено. Если вольтметр изображает ноль, то это говорит о том, что провод и шина обладают одинаковым потенциалом, соответственно у них одна фаза и их соединять можно. По такой же методике проверяются и другие проводники.

Если вольтметра нет, то фазировку можно осуществить, используя две лампы накаливания, которые соединены последовательно и обладают номинальным напряжением в 220 вольт. Если лампы не светятся, то провод и шина принадлежат к одной фазе.

Также следует учитывать тот факт, что после таких действий на жилах кабельной продукции сохраняется определенное напряжение, которое связано с остаточным емкостным зарядом. Поэтому кабель следует разряжать после очередного прохождения напряжения. Делается это за счет соединения жил с заземлением.

Вот мы и рассмотрели основные способы прозвонки проводов и кабелей, а также приборы, которые могут применяться для такой работы. Надеемся, предоставленная информация была для вас полезной и интересной!

Рекомендуем также прочитать:

• Как правильно пользоваться мультиметром
• Что такое чередование фаз
• Как определить короткое замыкание

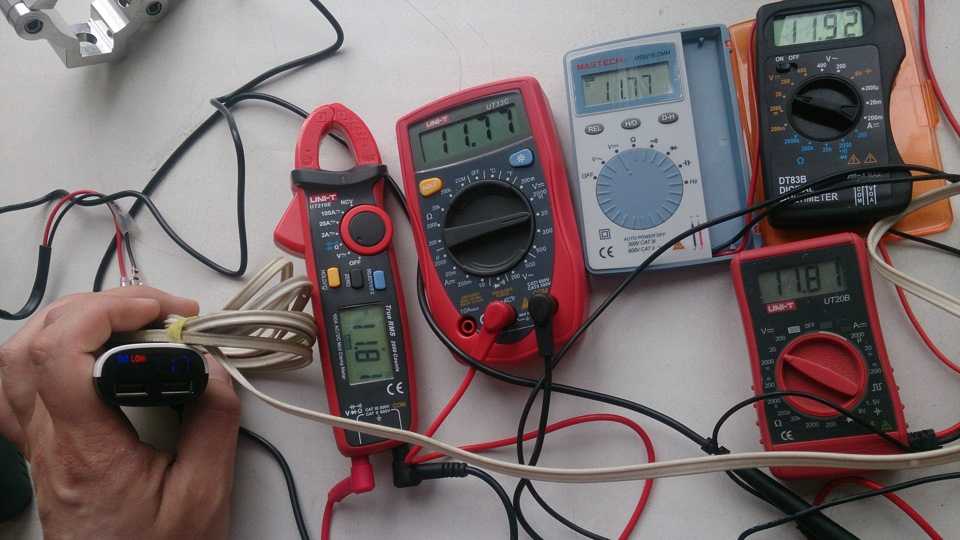

Мультиметр в режиме прозвонки

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• 2. Практика. Как пользоваться мультиметром
• Режим прозвонки на мультиметре – советы электрика
• Как прозвонить провода мультиметром
• Эксплуатация мультиметра DT- 832: инструкция по применению
• Работа с мультиметром: от теории к практике
• Как замерить сопротивление мультиметром: выкладываем по пунктам
• Как прозвонить провода мультиметром
• che. свойособняк.рф
• Как пользоваться мультиметром правильно
• Прозвонка кабеля и проводов

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить конденсатор

2. Практика. Как пользоваться мультиметром

Тестер — это устройство, которое используется как радиолюбителями, так автоэлектриками. Популярной моделью среди них является мультиметр DT Инструкция по применению прибора содержит все основные сведения для его комфортного использования.

Но существуют так называемые OEM поставки, в которых она отсутствует, из-за чего не все его возможности становятся известными пользователю. Мультиметр DT представляет собой цифровое устройство, предназначенное для измерения различных электрических величин. Выпускает его компания Digital Multimeter.

Страна сборки — Китай. Неоспоримым преимуществом этого устройства является функциональность и малые размеры. Из недостатков прибора выделяют отсутствие независимой кнопки питания, подставки и недостаточно качественные щупы в комплекте. Кроме этого, прибор имеет встроенный П-образный генератор с амплитудой сигнала 5 В и функцию прозвонки диодов. Особенности прибора:. Конструктивно прибор представляет собой прямоугольного вида корпус с округлёнными углами из крепкого пластика.

Его длина и ширина соответственно составляют и 70 мм, а толщина всего 28 мм. Вес в полной комплектации не превышает грамм. Устройство выпускается в чёрном цвете с нанесёнными белыми надписями, обозначающими возможное положение переключателя. Тестер имеет жидкокристаллический экран, три гнезда для подключения измерительных проводов и переключатель режимов галетного типа.

Сзади устройства расположен отсек с закрывающейся крышкой для размещения батарейки. В комплект, кроме тестера, входит питающий элемент, два измерительных провода и пользовательская инструкция для цифрового мультиметра DT Устройство поставляется в двух вариантах: коробочная версия или ОЕМ. Вторая представляет собой плотный целлофан, в который помещается лишь сам прибор.

Предназначен измеритель для использования в любых условиях: полевых, бытовых, лабораторных. При использовании по назначению не является источником опасности, но работать с ним может только квалифицированный персонал, имеющий допуски на измерения и необходимые знания. Как и любой электрический прибор, мультиметр имеет свои технические характеристики. Условно их можно разделить на общие и измерительные.

К первым относятся качественные параметры, а ко вторым — измерительные возможности. Скорость фиксации измерений составляет две операции в секунду, а наибольшее эффективное синфазное напряжение равняется В как для постоянного, так и переменного сигнала.

Индикация перегрузки составляет единицу в старшем разряде. Для защиты от перегрузок используется невосстанавливающийся предохранитель. Транспортировка изделия разрешается в любом положении. Следует избегать пыли, кислотных и щелочных паров, которые могут привести к коррозии. Кроме этого, прибор может генерировать сигнал с амплитудой пять вольт и частотой 50 Гц прямоугольной формы, при этом генератор имеет внутреннее сопротивление, равное 50 кОм.

В режиме работы вольтметра величина внутреннего сопротивления составляет 10 МОм. Это основные характеристики прибора. Но инструкция с подробным описанием мультиметра DT будет неполной, если в ней не указать точность измерений.

А она для каждого предела будет своя. Поэтому для удобства восприятия информации проще расположить её в виде таблице. Иными словами, каждый диапазон измерений имеет свою погрешность и шаг, в соответствии с которыми отображается результат. Причём, как видно из таблиц, чем больше предел, тем точность становится ниже. Изучая заводскую инструкцию по эксплуатации, можно отметить не очень качественный перевод на русский язык.

При этом совсем мало внимания уделено последовательности правильного выполнения измерений. Перед тем как приступить непосредственно к ним, необходимо уметь ориентироваться в надписях, выполненных на приборе. Посредине прибора находится галетного типа переключатель, с помощью которого выбирается нужный параметр для измерения и его предел. Вокруг него расположены различные сегменты, обозначающие разные величины. Так, на приборе можно встретить следующие знаки и надписи:.

Внизу устройства, в правом углу, в ряд расположены разъёмы для подключения измерительных проводов. Верхнее гнездо, подписанное 10А DC, служит для проведения замеров силы тока. Последний же разъём является общим, подписывается COM и используется для подключения к нему земляного провода нулевого.

На противоположной стороне мультиметра располагается панелька для проверки транзисторов. Выполнена она обычно в синем цвете. Ламели этой панели обозначены в соответствии с типом элемента и его p-n переходами.

Поведение измерений не требует каких-либо сложных действий или предварительных настроек. Просто понадобится переключить выключатель на нужный диапазон и правильно подключить щупы. Хотя существует один нюанс, который редко где указывается, разве что в инструкциях для чайников: DT имеет функцию самодиагностики элемента питания, и при недостаточном напряжении на его клеммах в левом углу экрана загорается значок аккумулятора. Если такой знак появился, то батарейку в устройстве следует заменить.

Последовательность действий для измерения как постоянного, так и переменного напряжения — одинаковая. Сначала необходимо определиться, в каком диапазоне лежит планируемая к исследованию величина. Но если установить это проблематично, выбирается самое большое доступное значение на тестере, то есть для переменной разности потенциалов выставляется В, а для постоянного сигнала — В.

Это важный момент, так как при выборе меньшего значения мультиметр перейдёт в режим защиты, а в случае продолжительного воздействия большего сигнала может даже перестать работать. В случае если на экране загорается единица, то это обозначает, что измеряемая величина превышает возможности прибора. Если же первая цифра — ноль, то диапазон можно переключить на разряд ниже для уточнения данных.

Замер величин сопротивлений происходит в такой же последовательности, как и напряжений. Единственное отличие заключается в первом пункте. Но следует отметить, что буква K возле числа обозначает килоомы, то есть когда предполагается измерить резистор на 1 МОм, переключатель перекручивается на число K. Если же на экране высвечивается единица, переключатель переставляется на разряд выше. Максимальный ток, который может замерить устройство, составляет 20 ампер. Если же попытаться померить прибором большее значение, перегорит плавкий предохранитель.

Заменять его нужно только на аналогичный. Нарушение этого принципа приведёт к перегоранию чувствительных цепей прибора и выходу из строя микроконтроллера. При этом полярность результата соответствует красному щупу. Если впереди числа горит минус — направление тока обратное. Замерить значение переменного тока, воспользовавшись мультиметром ДТ , к сожалению, не получится, зато с его помощью легко проверить целостность структуры биполярного транзистора и его главный параметр — коэффициент усиления.

Для этого придётся выполнить несколько простых действий. Вначале переключатель функций перестанавливается в положение hFE. Согласно типу транзистора, его ноги вставляются в соответствующие им гнёзда. Результатом измерения будет число, равное величине параметра h Перед тестированием полупроводникового прибора крайне важно определить его тип. Так как транзистор в грубом приближении можно представить в виде двух диодов, то для определения его проводимости можно использовать режим позвонки.

В этом режиме также можно проверить работоспособность диода и целостность электрической линии. Суть работы с прибором в этом случае сводится к следующему:. Если полярность подключения правильная, то на экране появится число, равное падению напряжения полупроводникового прибора в прямом включении. Появившаяся же единица будет обозначать, что диод находится в закрытом состоянии, а значит, следует поменять полярность.

Прозвонка же выполняется в том же режиме, что и проверка p-n перехода. Если, не изменяя настройки, щупы подсоединить к двум точкам, между которыми сопротивление составляет менее 5 Ом, то зазвучит сигнал. Таким образом, с помощью мультиметра DT- , впрочем, как и его аналога м, можно измерить самые распространённые электрические величины. Работать с тестером совсем несложно, но перед этим понадобится уделить немного времени на изучение инструкции по его эксплуатации.

Содержание 1 Назначение и особенности 2 Характеристики прибора 3 Руководство по работе 3. Оценок: 6. Начинающим электрикам. Техника безопасности электрика при работе с электричеством. Физический смысл полного закона Ома для замкнутой цепи.

Какой мультиметр лучше выбрать для дома и автомобиля. Единица измерения киловатт и что измеряется в кВт. История создания электричества, его виды и применение в науке и жизни. Предназначение реле контроля напряжения В для дома. Классификация воздушных и подземных ЛЭП и их назначение. Для чего нужна изолента: виды и температура плавления. Как сделать трансформатор на 12 вольт своими руками.

Добавить комментарий. Нажмите, чтобы отменить ответ.

Режим прозвонки на мультиметре – советы электрика

Если нужно найти неисправность оборудования или электрической проводки, одной из операций, которая выполняется в первую очередь, является прозвонка кабелей и проводов мультиметром тестером для проверки исправности цепи отсутствия в ней разрывов , наличия короткого замыкания и определения её сопротивления если это необходимо. Таким образом удаётся легко и достаточно быстро проверить на исправность лампу, утюг, выключатель, предохранитель, трансформатор. О том, как прозвонить провода мультиметром правильно, и пойдёт речь в этой статье. Если вы планируете прозвонить проводку в квартире, нужно знать о мультиметрах несколько принципиально важных фактов.

Мультиметр при проверке трансформатора может определить При этом нужен режим омметра.

Как прозвонить провода мультиметром

Часто необходимо в домашних условиях прозванивать или определять целостность цепи для того, что бы определить место повреждения электропроводки или исправность электротехнических устройств: выключателей, ламп, трансформаторов, предохранителей, электродвигателей, светодиодов, тэнов и т. В отличие от измерения величины тока и напряжения, прозвонка и любые измерения сопротивления- всегда только осуществляется при отключенном питании цепи. Прозвонка осуществляется при помощи тестера или мультиметра. Всегда перед началом прозвонки закорачивайте щупы между собой , что бы убедится в работоспособности измерительного прибора. Он компактный и удобный в работе. Не советую использовать для прозвонки многофункциональные индикаторные отвертки, про которые я рассказывал в этой статье , потому что они часто из-за наводок показывают целостность цепи, которая в реальности оборвана. Перед тем как прозвонить какое либо прибор, ознакомьтесь с его устройством, потому что очень часто в их схеме есть конденсаторы, которые продолжают хранить электрический заряд и после снятия напряжения. Далее Я подробно расскажу как выявлять повреждения электрического кабеля или провода, а так же целостность самых распространенных в домашнем быту электроприборов. Для проверки прикладываем измерительные щупы, а затем меняем их местами для изменения полярности. Светодиод — это не простой диод, он может только работать только в определённом интервале напряжений.

Эксплуатация мультиметра DT- 832: инструкция по применению

В современном быту нередки ситуации, когда необходимо прозвонить тестером определённую цепь или электротехнический прибор. Чаще всего они возникают, когда перестаёт работать розетка или клавишный выключатель, а также при пропадании контакта или обрыве в цепях питания отдельных устройств. Если хозяин привык всё делать самостоятельно, ему необходимо обзавестись очень практичным и удобным в эксплуатации прибором, называемым мультиметром. С его помощью можно проверить исправность любого электротехнического устройства, включая обычную лампочку, участок проводки или входящий в неё проводник. Но для того чтобы грамотно прозвонить цепь мультиметром, сначала следует ознакомиться с основными приёмами работы с ним.

Прозвонка проводов и кабелей осуществляется разными методами.

Работа с мультиметром: от теории к практике

Как понятно из названия, мультиметр служит для измерения нескольких электрических величин. Многофункциональный прибор объединяет в себе вольтметр, амперметр, омметр, прозвонку, а также может иметь дополнительные функции вроде термопары или низкочастотного генератора, проверки конденсаторов и транзисторов. Аналоговые тестеры со шкалой и стрелкой почти не встречаются, так как давно вытеснены доступными цифровыми приборами. Последние же, помимо точности и количества режимов, отличаются по типу определения величин. Автоматические показывают результат сразу после выбора режима, в ручных нужно дополнительно выставить диапазон измерений. Все мультиметры имеют схожую конструкцию.

Как замерить сопротивление мультиметром: выкладываем по пунктам

Тестер — это устройство, которое используется как радиолюбителями, так автоэлектриками. Популярной моделью среди них является мультиметр DT Инструкция по применению прибора содержит все основные сведения для его комфортного использования. Но существуют так называемые OEM поставки, в которых она отсутствует, из-за чего не все его возможности становятся известными пользователю. Мультиметр DT представляет собой цифровое устройство, предназначенное для измерения различных электрических величин. Выпускает его компания Digital Multimeter. Страна сборки — Китай.

Подробная инструкция по применению мультиметра DT на русском Прозвонка же выполняется в том же режиме, что и проверка p-n перехода.

Как прозвонить провода мультиметром

Накрылся режим прозвонки в мультиметре sinometer BM Всем привет. Недавно чинил телевизор и случайно ткнул мультиметром в не разряженный высоковольтный Устройство автоматической прозвонки Здравствуйте. Я делаю устройство прозвонки для плат и кабелей для нашего завода.

che.свойособняк.рф

ВИДЕО ПО ТЕМЕ: Мультиметр DT830B как пользоваться. Обзор режимов

В современном быту нередки ситуации, когда необходимо прозвонить тестером определённую цепь или электротехнический прибор. Чаще всего они возникают, когда перестаёт работать розетка или клавишный выключатель, а также при пропадании контакта или обрыве в цепях питания отдельных устройств. Если хозяин привык всё делать самостоятельно, ему необходимо обзавестись очень практичным и удобным в эксплуатации прибором, называемым мультиметром. С его помощью можно проверить исправность любого электротехнического устройства, включая обычную лампочку, участок проводки или входящий в неё проводник. Но для того чтобы грамотно прозвонить цепь мультиметром, сначала следует ознакомиться с основными приёмами работы с ним. В следующих разделах статьи каждый из возможных вариантов применения мультиметра будет рассмотрен более подробно.

Именно с помощью этой функции можно найти, обрыв в электрической цепи или замыкание, а это, зачастую, позволяет быстро диагностировать и устранить неисправность. Проверить целостность цепи можно было и раньше, используя режим замера сопротивления — омметра.

Как пользоваться мультиметром правильно

Именно с помощью этой функции можно найти, обрыв в электрической цепи или замыкание, а это, зачастую, позволяет быстро диагностировать и устранить неисправность. Проверить целостность цепи можно было и раньше, используя режим замера сопротивления — омметра. Главное же отличие прозвонки в том, что при замерах, если электрическая связь есть между тестируемыми участками то, дополнительно к показаниям на экране, раздаётся звуковой сигнал — зуммер, от сюда и возник термин прозвонка или прозвон. Этот звуковой сигнал значительно ускоряет процесс проверки, вам не приходится отвлекаться, смотреть на экран, да и не всегда это удобно, а услышав зуммер либо не услышав вы уже знаете результат. Особенно это полезно при массовых замерах, например, при поиске в пучке проводов одного определенного. Как видите, маркировка точно передаёт основной смысл этого режима, ведь она состоит из двух элементов — значка диода, который символизирует проверку и зуммера, обозначающего звуковой сигнал.

Прозвонка кабеля и проводов

Не всегда визуальный осмотр лампы накаливания позволяет сделать вывод о её непригодности. Бывают случаи, когда вольфрамовая нить не имеет повреждений, но лампочка в светильнике не светится. Установить причину и тем самым подтвердить или опровергнуть неисправность лампы можно несколькими способами. О том, как это сделать, можно узнать из этой статьи.

Как проверить кабель с помощью мультиметра

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

0 акции

• Поделиться
• Твит

Люди никогда не уделяют слишком много внимания проводам и кабелям вокруг них, а вы? Видимо, всем приходилось смотреть на множество различных элементов, которые забывают учитывать значение кабелей и проводов.

Как пользоваться цифровым мультиметром

Включите JavaScript

Как пользоваться цифровым мультиметром

Однако вы должны понимать, что такие кабели и провода могут существенно изменить вашу жизнь. Учтите, что неправильная и неправильная проводка в вашем доме или офисе может привести к большим бедствиям. Тем не менее, знание других типов кабелей может гарантировать, что вы будете использовать различные меры безопасности в то время, когда вы находитесь рядом с такими кабелями в общественном месте.

Содержание:

1. Что такое кабель?
2. Как проверить кабель цифровым мультиметром?
3. Заключительные мысли

Конечно, опытные электрики, вероятно, закатят глаза, увидев это руководство, но всем остальным, кто работает с кабелями и рядом с ними, возможно, потребуется немного освежить в памяти основы. В этом посте вы поймете, как проверить кабель с помощью цифрового мультиметра, узнаете больше об их конкретном использовании и многое другое.

Если вы готовы узнать больше, давайте начнем!

Что такое кабель?

Когда два или более провода соединены или скручены вместе и покрыты оболочкой, это называется кабельным проводом. Он используется для различных целей в различных областях по всему миру. Вы также найдете множество типов кабелей, используемых для различных приложений.

Имейте в виду, что кабели используются для подачи электрического тока в дома и на предприятия. Это одно из самых распространенных применений таких проводов. Он устанавливается в промышленных зонах и зданиях для передачи электроэнергии на большие расстояния.

Такие провода считаются силовыми кабелями и кабелями высокого напряжения. Большие провода создаются путем переплетения множества крошечных проводов, что делает провод электрического кабеля очень гибким. Такие провода можно прикрепить с помощью кабельных лотков, кабельных стяжек и многого другого.

Вы найдете множество типов электрических кабелей, в том числе:

• кабели с неметаллической оболочкой
• кабели с металлической оболочкой
• многожильные кабели
• гибкие кабели
• витые кабели
• одиночные кабели
• экранированные кабели
• кабели Twinax
• коаксиальные кабели
• ленточные кабели

На онлайн-рынках доступен огромный выбор кабелей по разным ценам. Вы найдете множество производителей и компаний, разрабатывающих и производящих самые разные кабели, в том числе резиновые, силиконовые, автомобильные и сигнальные кабели.

Вы также можете увидеть несколько основных кабелей, провода громкоговорителей, прозрачные телефонные, параллельные, цветные провода и провода захвата. Он также доступен в различных цветах, которые можно использовать для бытовой техники, моторизованных инструментов, типов осветительных установок и других электронных приборов.

Как проверить кабель цифровым мультиметром?

Проверка кабелей на наличие обрывов обычно является одной из самых сложных и рискованных операций в жизни. Это потому, что есть вероятность, что вас ударит током. Вот почему вам нужно принять все профилактические меры, прежде чем даже начать осмотр.

Использование мультиметра крайне важно для проверки кабеля на предмет обрыва. Вам также понадобится фонарик и гаечный ключ, где это необходимо. Вам нужны только эти инструменты, чтобы тест прошел успешно, и все готово.

Но прежде чем пытаться решить проблему самостоятельно, полезно узнать больше об электричестве и обо всем, что с ним связано. Потратьте время, чтобы понять, что электрические кабели являются проводниками и резисторами электричества одновременно.

Следовательно, удельное сопротивление кабеля обычно различно и зависит от типа длины и толщины провода. Обычно ток течет по кабелям, когда по ним движутся электроны. Затем он образует сопротивление из-за столкновения с ионами в проводнике.

Вот шаги, которые необходимо выполнить, чтобы проверить кабель с помощью мультиметра. Выполните все указанные шаги, чтобы не потеряться в процессе.

1. Во-первых, возьмите мультиметр и установите его в омах. Имейте в виду, что максимальная шкала измерения метра — разомкнутая (OL). В этот момент он измеряет сопротивление воздуха между двумя выводами. Другие счетчики могут потребовать от вас постоянно нажимать кнопку непрерывности.

2. Подсоедините провод щупа к мультиметру, вставив черный щуп в гнездо COM, а красный щуп в гнездо V. Убедитесь, что они правильно закреплены.

3. Прежде чем приступить к тестированию кабелей, убедитесь, что вы установили измеритель на 200 Ом. Убедитесь, что установленный вами диапазон определяет сопротивление компонентов, на которых вы проводите тест. Следовательно, высокие диапазоны идеально подходят для тестирования максимального сопротивления. Между тем, вам нужно установить более низкий диапазон, если вы тестируете компоненты на небольшое сопротивление.

4. Выполните измерение удельного сопротивления между двумя щупами после того, как убедитесь, что мультиметр настроен на 200 Ом. Пока вы занимаетесь процессом, поможет, если цепь, подающая электричество на провод, будет отключена.

5. Также отсоедините все части, которые могут быть связаны с ним, например, патроны для ламп или выключатели. Удалите длинный кабель и подключите датчики к каждому концу, даже если вам не нужно соблюдать порядок размещения.

6. Ваши показания должны быть низкими, чтобы доказать, что ваш кабель находится в отличном состоянии из-за постоянного тока в кабелях. Это гарантия того, что ваш кабель никогда не будет плохим. Кроме того, это свидетельствует о том, что вся цепь замкнулась, и переключатель был отключен.

7. Вы получаете показания счетчика, которые показывают 1? Затем это указывает на обрыв ваших кабелей, который требует немедленного устранения, чтобы он функционировал должным образом.

Заключительные мысли

Хотите понять, как проверить оборванный кабель с помощью мультиметра? Вся приведенная выше информация только что представила вам то, что вам нужно знать. Благодаря этой ценной информации у вас теперь есть необходимая базовая информация, которая поможет вам при проверке кабелей на наличие обрывов с помощью цифрового мультиметра.

Преимущество здесь в том, что вам не нужно нанимать профессионала для основных задач, что экономит ваше время и огромную сумму денег. Тем не менее, убедитесь, что вы всегда проверяете, что все находится в правильном месте после того, как вы закончите тестирование на сломанные кабели, чтобы предотвратить любые внезапные повреждения и несчастные случаи.

Купить Универсальный цифровой мультиметр с щупом, щупом, щупом, проводом, ручкой

Универсальным цифровым щупом, щупом, щупом, щупом, проводом, стержнем

Универсальный мультиметр. Это высококачественный тестовый провод. И он идеально подходит практически для любого типа мультиметра с диаметром бананового гнезда 4 мм. Общая длина провода составляет 1000 мм как кабеля зонда. Провод хорошо изолирован резиной и обеспечивает высокую гибкость.
