ПРОБНИК ДЛЯ ПРОВЕРКИ СТАБИЛИТРОНОВ

Долгое время использовал такой пробник стабилитронов. У него только один единственный недостаток – необходимо наличие стационарной телефонной линии, ибо питается он от неё, от её 50 вольт с уникальным током в 20 миллиампер. Очевидно, что напряжение линии покрывает всю обозримую линейку вольтажа применяющихся в практике радиолюбителей стабилитронов. Слов нет как удобно.

Но вот телефона не стало, а потребность в измерениях осталась, пришлось делать новый пробник, схема при этом подверглась изменениям только в плане количества задействованных электронных компонентов, причём в сторону уменьшения. Питание пробника будет осуществляться от лабораторного БП с регулируемым выходным напряжением 0 – 30 вольт.

В набор необходимого для изготовления входят:

• конденсатор на 22 нФ, резистор 2,4 МОм / 0,5 Вт, резистор 10 кОм / 2 Вт
• две крышки и горлышко от любой подходящей пластиковой ёмкости
• пара соединительных контактов, пара сетевых штырей и гайки с винтами М4

В крышках шилом протыкаются отверстия, в одной на расстоянии 19 мм друг от друга и в них устанавливаются штыри, в другой на произвольном расстоянии для соединительных контактов. Электронные компоненты соединяются между собой пайкой (смотрите на фото и схему).

Компонентная сборка устанавливается по месту, крепиться при помощи гаек. Одна из крышек закручивается по резьбе, втора надевается «в натяг» на противоположную сторону горлышка (получается подобие защёлки, надо только правильно подрезать края – «поймать» необходимый диаметр). И не забываем организовать подвод питания.

На верхнюю крышку корпуса готового пробника ставим информационные наклейки и им можно пользоваться. Схема пробника и метод проверены пятью годами эксплуатации. Это именно тот случай, когда изделие характеризуют поговоркой «и дёшево и сердито». Время необходимое на его изготовление составляет не более часа.

Порядок пользования пробником следующий: пробник вставляется штырями в соответствующие гнёзда мультиметра, предел измерения выбирается «20» или «200» вольт постоянного тока в зависимости от ожидаемого напряжения стабилизации стабилитрона. Далее идёт подключение к источнику постоянного тока, лучший вариант блок питания с регулировкой выходного напряжения от нуля и током до 1 ампера. Правильно ставим на контакты тестируемый стабилитрон, не спеша увеличиваем выходное напряжение и смотрим на дисплей мультиметра. Там и увидим напряжение стабилизации интересующего нас стабилитрона. Но всё получиться, даже если и нет регулируемого блока питания, можно использовать обычные батарейки, подключая их последовательно до достижения необходимого напряжения.

Из пользовательского опыта: контакты для установки проверяемого стабилитрона не должны быть короткими, зато должны иметь возможность поворота вокруг своей оси, это даст удобство тестирования деталей, как с короткими выводами, так и с длинными. А если на верхнем ребре сделать парные пропилы, то отпадёт необходимость удержания электронного компонента при его проверке. Пробник собирал Babay iz Barnaula.

• Тестер стабилитронов и диодов
• Проверка стабилитронов на большое напряжение

   Форум

Russian Hamradio — Простые испытатели стабилитронов.

Большинство радиолюбителей проводят проверку работоспособности путем «прозвонки» стабилитрона омметром — это примитивный способ убедиться в его исправности. Во многих же случаях нужно знать напряжение стабилизации конкретного экземпляра этого полупроводникового прибора. В этом вам помогут предлагаемые испытатели стабилитронов.

Схема одного из простых вариантов испытателя приведена на рис. 1. Основа его — компаратор напряжения DA1, способный сравнивать входные напряжения и выдавать соответствующий выходной сигнал в зависимости от их соотношения. Если на входе 4 компаратора напряжение меньше, чем на входе 3, то на выходе (вывод 2) будет уровень логического 0. Светодиод HL1 погашен.

Рис.1.

Когда картина с входными напряжениями изменится на обратную, на выходе компаратора установится уровень логической 1 и светодиод вспыхнет. К зажимам Х1 и Х2 подключают испытываемый стабилитрон в указанной на схеме полярности. В итоге на входе 3 компаратора будет напряжение, соответствующее напряжению стабилизации данного стабилитрона.

На вход 4 напряжение поступает с движка переменного резистора R2. Перемещением движка резистора из нижнего по схеме положения вверх добиваются равенства напряжений на входах компаратора — этот момент фиксируют по началу свечения индикатора HL1.

Остается лишь измерить вольтметром напряжение на движке резистора — оно и будет соответствовать напряжению стабилизации.

Конечно, измерять каждый раз напряжение на движке — занятие мало интересное. Поэтому в готовой конструкции на корпусе испытателя напротив ручки переменного резистора укрепляют шкалу и заранее градуируют ее, перемещая движок резистора и измеряя в разных положениях его напряжение на входе 4 компаратора. Испытатель рассчитан на проверку стабилитронов с напряжением стабилизации до 15В при токе 5…10 мА. Для проверки мощных стабилитронов, например серии Д815, резистор R1 должен быть сопротивлением 200 Ом и мощностью 2 Вт, а источник питания обеспечивать ток не менее 100 мА.

Рис.2.

Схема другого варианта испытателя показана на рис. 2. В нем роль компаратора выполняет операционный усилитель (ОУ) DA1, к выходу которого, как и в предыдущем устройстве, подключен индикатор — светодиод HL1. Выводы проверяемого стабилитрона вставляют в гнезда разъема Х1.

Стабилитрон питается током от простейшего стабилизатора на транзисторе VT1. Значение тока в пределах 1…10 мА устанавливают переменным резистором R1.

Это позволяет проверять приборы при разных токах стабилизации и отбирать из них наиболее стабильные по напряжению. Образцовое напряжение снимают с движка переменного резистора R2. Напряжение на резисторе стабилизировано параметрическим стабилизатором, выполненным на транзисторе VT2 и стабилитроне VD1. При проверке стабилитрона вначале устанавливают резистором R1 нужный ток, а затем перемещением движка резистора R2 добиваются такого положения, при котором малейшие отклонения в ту или иную сторону приводят к зажиганию или гашению светодиода. В таком положении напряжение на движке резистора R2 с точностью до нескольких десятков милливольт равно напряжению стабилизации испытываемого прибора. Если необходимо, изменяют, ток стабилизации и повторяют замер напряжения на стабилитроне.

Измерив, напряжение стабилизации при двух значениях тока, можно приближенно определить дифференциальное сопротивление стабилитрона по формуле:

Rдиф = (U₂ — U₁)/(I₂— I₁), где:

U₁ — напряжение при токе I₁

U₂ — при токе I₂.

Если резистор R2 снабдить большой шкалой и проградуировать ее по точному (1%) вольтметру, то погрешность испытателя не превысит 5%, т.е. не хуже стрелочного вольтметра. Конечно, резистор R1 также снабжают шкалой и градуируют ее по образцовому миллиамперметру. Испытатель обеспечивает измерение напряжения в пределах от 1 до 24В. При напряжении менее 1В ОУ работает неустойчиво. В случае, когда можно уменьшить диапазон измерений, понадобится и источник питания с меньшим напряжением. Соответственно придется подобрать стабилитрон VD1 другой серии.

Питают испытатель от нестабилизированного источника. Если же есть возможность использовать источник со стабильным выходным напряжением, испытатель удастся упростить, исключив из него транзистор VT2 со стабилитроном VD1 и соединив верхний по схеме вывод резистора R2 с плюсовым проводом питания.

Вместо указанного на схеме подойдет ОУ К153УД2, поскольку он позволяет подавать на входы большие напряжения. Подойдут и другие ОУ, например, К140УД9, К153УД1, К153УД3, а также других имеющихся в наличии у радиолюбителя. Но в испытатель в этом варианте придется внести изменения: входные выводы 2 и 3 соединить с внешними цепями через резисторы сопротивлением 47 кОм, а между этими выводами включить встречно-параллельно два диода КД522Б.

Налаживание испытателя сводится к градуировке шкал переменных резисторов. Для этого к гнездам разъема Х1 подключают миллиамперметр и, устанавливая движок резистора R1 в разные положения, измеряют ток, а затем наносят его значение на шкалу резистора.

Затем подключают к гнездам разъема переменный резистор сопротивлением 3,3 кОм, а параллельно ему — точный вольтметр. С помощью этого резистора устанавливают на гнездах последовательно напряжения от 1 до 24В, а движок резистора R2 перемещают в положение, при котором будет равенство напряжений на входах ОУ (об этом было сказано выше). Значение измеренного вольтметром напряжения наносят на шкалу резистора.

О. Долгов, И. Нечаев

Как проверить диод, светодиод и стабилитрон с помощью различных тестов диодов наиболее важные компоненты.

Очень важно и необходимо выполнить тест диода перед его установкой на печатную плату. Чтобы избежать какой-либо катастрофы или тратить ваше время, рекомендуется выполнить эти тесты диодов, прежде чем внедрять их в любую схему. Мы проводим эти диодные тесты диодов, светодиодов и стабилитронов, чтобы увидеть, не повреждены ли они, не сгорели или не повреждены. Мультиметр является важным инструментом, используемым для этих тестов диодов.

Содержание

• 1 Как проверить диод?
  • 1.1 Что такое диод?
  • 1.2 Клеммы диода:
  • 1.3 Визуальная идентификация анода и катода:
  • 1.4 Проверка сопротивления диода:
    • 1. 4.1 Анализ:
    • 1.4.2 Заключение:
  • 1.5 Использование режима проверки диодов:
    • 1.5.1 Заключение:
  • 1.6 Использование вольтметра
    • 1.6.1 Заключение:
  • 1.7 Тестирование неисправного открытого диода:
  • 1.8 Тестирование на неисправный закрытый или короткозамкнутый диод:
• 2 Как проверить светодиод?
  • 2. 1 Что такое светодиод?
  • 2.2 Визуальная идентификация светодиодных терминалов:
  • 2.3 Использование режима проверки диодов:
• 3 Как проверить стабилитрон:
  • 3.1 Идентификация клемм:
  • 3.2 Проверка стабилитрона:
    • 3.2.1 Использование диодного режима:
    • 3.2.2 Использование вольтметра:
• 4 Поделись этим:

Прежде чем устанавливать и устранять неисправности любых диодов, светодиодов и стабилитронов, необходимо иметь базовые знания об этих компонентах. В этой статье мы объяснили эти компоненты столько, сколько нам нужно для выполнения теста диода, светодиода и стабилитрона.

Давайте перейдем к первому вопросу «как проверить диод».

Как проверить диод?

Перед проверкой диода необходимо иметь базовые знания о диоде.

Что такое диод?

 Диод представляет собой однонаправленный полупроводниковый компонент , который пропускает ток только в одном направлении и блокирует протекание тока в другом направлении. если ток лежит в пределах номинала диода.

Диод имеет очень низкое (в идеале нулевое) сопротивление в одном направлении и очень высокое (в идеале бесконечное) сопротивление в другом направлении.

Клеммы диода:

Диод имеет две клеммы, называемые катод (отрицательная клемма) и анод (положительная клемма).

Катод изготовлен из полупроводника N-типа , а анод изготовлен из полупроводника P-типа .

Когда катод и анод подключены к отрицательной и положительной клемме источника питания соответственно, диод начинает проводить ток и находится в состоянии Вперед Смещение . В этой конфигурации падение напряжения на диоде составляет около 0,3 В (в случае германиевого диода) или 0,7 В (в случае кремниевого диода).

И когда эти соединения меняются местами, то есть катод с положительной клеммой и анод с отрицательной клеммой, диод прерывает протекание тока и, как говорят, в реверсируется смещение . В этом состоянии диод имеет очень высокое сопротивление и на нем появляется напряжение питания.

Визуальная идентификация анода и катода:

Визуальная идентификация клемм анода и катода диода очень проста и удобна. Белая полосатая сторона диода — это катод , а сторона без полос — анод .

Проверка сопротивления диода:

Для проверки сопротивления диода необходимо использовать цифровой мультиметр (цифровой мультиметр).

• Сначала установите цифровой мультиметр в режим сопротивления или омметра с помощью ручки.
• Следующим шагом является удаление диода, если он есть в какой-либо цепи.
• Определите клеммы ( Анод и Катод ), используя приведенные выше инструкции.
• Поместите общий щуп (черный щуп) цифрового мультиметра на катод, а красный щуп на анод диода. Эта конфигурация прямое смещение . Теперь запишите чтение.
• Теперь поменяйте местами щупы таким образом, чтобы красный щуп был на катоде, а черный щуп (общий щуп) — на аноде диода. Такая конфигурация становится обратным смещением . Теперь также запишите чтение.

Анализ:

В конфигурации с прямым смещением диод закроется, и омметр покажет очень низкое сопротивление (в идеале нулевое).

Примечание. Во время проверки диода некоторые омметры могут иметь очень низкое тестовое напряжение для измерения сопротивления, которого может быть недостаточно, чтобы перевести диод в прямое смещение (диоду требуется 0,7 или более 0,7 В, чтобы перейти в прямое смещение).

В таком случае омметр покажет его в разомкнутом состоянии, и показание будет очень высоким. Для этих счетчиков отлично работает следующий метод

В конфигурации с обратным смещением диод становится открытым и обеспечивает очень высокое сопротивление . Таким образом, омметр покажет высокое сопротивление (в идеале бесконечное).

Заключение :

• В прямом смещении , если показания сопротивления очень низкие (в идеале нулевые), то диод находится в исправном состоянии.
• В обратное смещение , если сопротивление очень высокое (в идеале бесконечное), то диод исправен .
• Если в оба условия (прямое и обратное смещение), показания очень высокие тогда говорят, что диод открыт и его необходимо заменить.
• Если в в обоих условиях (прямое и обратное смещение) показания очень низкие , тогда диод, вероятно, закорочен и его также необходимо заменить.

Использование режима проверки диодов:

Режим проверки диодов Режим в цифровом мультиметре специально разработан для проверки диодов. Он может использовать другие функции в разных счетчиках, например, режим проверки непрерывности и т. д.

• Установите цифровой мультиметр в режим проверки диодов .
• Удалите диод, если он установлен в какой-либо схеме.
• Определите терминалы, используя приведенные выше инструкции.
• Поместите общий щуп (черный щуп) на катод, а красный щуп на анод диода. Это делает его прямое смещение . Запишите чтение.

• Теперь поменяйте положение щупа на диоде так, чтобы черный щуп соединился с анодом, а красный щуп соединился с катодом. Сейчас это с обратным смещением . Запишите чтение.

Заключение:

• При прямом смещении исправный диод закрыт и цифровой мультиметр будет показывать менее 0,7 В (в случае кремниевый диод ) или 0,3 В (в случае германиевый ).
• При обратном смещении диод будет находиться в открытом состоянии, и цифровой мультиметр покажет бесконечность ( 1 или OL , что означает бесконечность или превышение предела в цифровом мультиметре).
• Если показания несколько совпадают с показаниями, приведенными выше, то диод находится в исправном и хорошем состоянии.
• Если показание не близко к этому, особенно в прямом смещении , тогда диод, вероятно, сгорел или поврежден, и его необходимо заменить.

Использование вольтметра

Чтобы проверить диод с помощью вольтметра , необходимо подключить диод к батарее и резистору, как показано ниже.

• Вам необходимо последовательно установить резистор , чтобы ограничить ток, протекающий через него.
• Подайте напряжение, подключив его к батарее в прямом смещении.
• Измерьте напряжение на диоде.
• Теперь поменяйте местами клеммы аккумулятора, чтобы поставить диод обратного смещения .

• Измерьте напряжение на диоде.

Вывод:

• В вперед смещения, вольтметр должен показывать 0,7 В (для кремниевого диода ) или 0,3 В (для германиевого диода ).
• В обратном смещении вольтметр должен показывать то же напряжение , что и источник питания.
• В прямое смещение, если показания вольтметра 0v , то диод короткий . Если вольтметр показывает , тот же , что и , подайте напряжение, то диод открыт . В обоих случаях диод вышел из строя и нуждается в замене .
• В обратном смещении, если вольтметр показывает что-либо, кроме напряжения питания, диод неисправен .

Проверка неисправного открытого диода:

Диод открыт и неисправен, и его необходимо заменить в следующих случаях:

• В тесте сопротивления показания омметра показывают очень высокое сопротивление в обеих конфигурациях (вперед и назад).
• В режиме проверки диодов , если показания бесконечны ( 1 или 0L ) в обеих конфигурациях.
• В тесте вольтметра , если показания вольтметра равны напряжению питания в обеих конфигурациях .

Тестирование на неисправный замыкающий или короткозамкнутый диод:

Диод замкнут и неисправен, и его необходимо заменить в следующих случаях: обе конфигурации (вперед и назад).

В режим проверки диодов , если показания несколько одинаковые в обеих конфигурациях.

В тесте вольтметра , если вольтметр показывает 0v  в одной или обеих конфигурациях.

Как проверить светодиод?

Что такое светодиод?

LED означает светодиод . Это тип диода, который излучает свет, когда через него проходит ток. Точно так же, как диод, LED имеет удельное прямое падение напряжения в диапазоне от 1,8 В до 3,3 В в зависимости от его цвета. Светодиод имеет две клеммы, известные как Анод и Катод .

Визуальная идентификация клемм светодиодов:

Обычно при производстве светодиодов ножка клеммы анода делается на длиннее , а катодная ножка клеммы делается на короче

7 . Так что это один из способов распознать терминалы.

Второй способ — заглянуть внутрь светодиода . Плоский терминал по сравнению с другим терминалом имеет номер 9.0077 катод , а другая тонкая клемма анод .

Использование режима проверки диодов:

• Переведите цифровой мультиметр в режим проверки диодов с помощью ручки.
• Отключите питание цепи светодиода , если он находится в цепи под напряжением.
• Идентифицируйте клеммы, как показано в инструкциях выше.
• Поместите общий щуп (черный щуп) на катод и красный зонд на аноде светодиода.

• Светодиоды не работают в обратном смещении, поэтому в проверке на обратное смещение нет необходимости.

Если светодиод светится, то это хороший . Если он не светится, то светодиод , вероятно, сгорел или поврежден .

Как проверить стабилитрон:

Что такое стабилитрон:

Стабилитрон — это особый тип диода, который обычно работает в режиме с обратным смещением . В прямом смещении он действует как общий диод . Но что отличает его от обычного диода, так это то, что он также допускает ток в обратном смещении , когда напряжение питания достигает напряжения Зенера (напряжения пробоя).

Идентификация клемм:

Как и обычный диод, стабилитрон имеет те же 9Полоса 0077 поверх катода , а сторона без полосок является анодом .

Проверка Стабилитрон Диод:

Стабилитрон можно проверить двумя следующими способами. Второй способ очень важен.

Использование режима диода:

Как мы уже говорили, стабилитрон работает так же, как общий диод , поэтому метод проверки диода в режиме будет таким же для стабилитрона.

Прямое смещение покажет меньше, чем 0,7 В , а обратное смещение покажет бесконечное ( 1 или OL ), потому что оно будет блокировать ток, если измеритель не может обеспечить большее напряжение, чем его стабилитрон . напряжение пробоя .

Использование вольтметра:

Это важный метод проверки стабилитрона в обратном смещении . Нужно знать о пробое стабилитрона напряжение из его таблицы данных перед его тестированием.

Допустим, наш стабилитрон имеет напряжение пробоя 9В . И мы поставляем его 12v в обратном смещении . Зенер должен построить 9v поперек него и не превышать его.

Чтобы проверить стабилитрон, мы собираемся сделать цепь с резистором для ограничения тока и подключить его, как показано на рисунке ниже.

• Использование вольтметра , проверим напряжение на нем.
• Если показание напряжения соответствует пробивному напряжению стабилитрона e из таблицы данных, то стабилитрон находится в хорошем состоянии.
• Если напряжение превышает номинальное напряжение пробоя, то стабилитрон поврежден и его необходимо заменить.

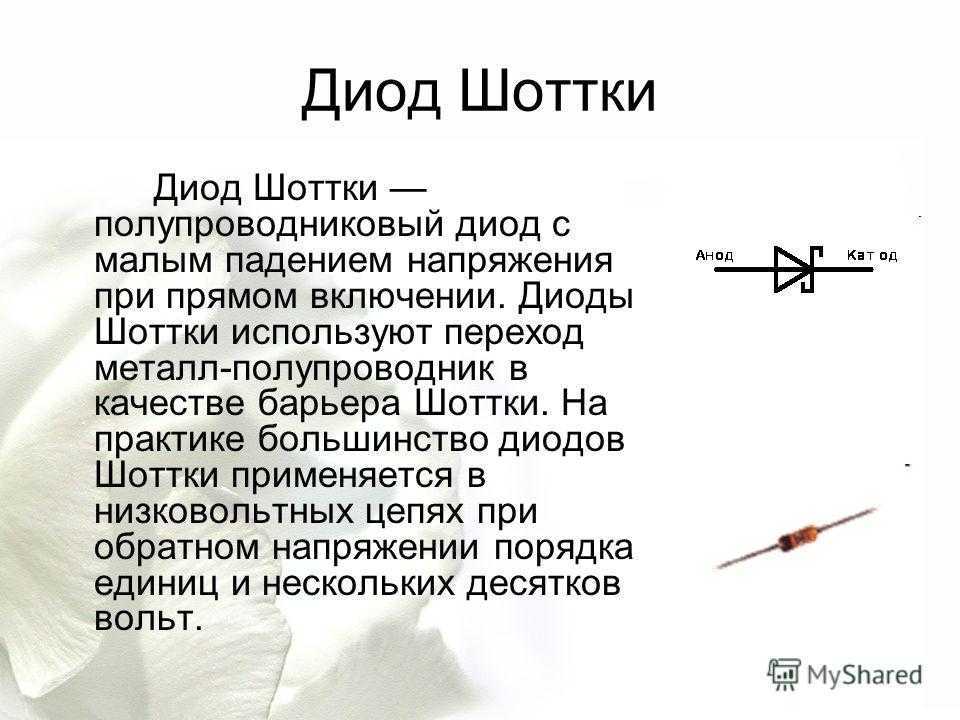

Диоды бывают разных типов, и все диоды имеют одинаковые свойства. Таким образом, эти тесты диодов можно использовать для проверки диодов любого типа.

вы также можете прочитать:

• Транзисторный тест для идентификации клемм, типа и состояния.
• Введение в трансформатор и принцип его работы, аспекты конструкции и меры предосторожности
