Какие цвета проводов используются в блоках питания ATX. Как определить назначение каждого провода по его цвету. Какое напряжение подается на каждый контакт 24-пинового разъема питания. Как самостоятельно запустить блок питания без подключения к материнской плате.
Цветовая маркировка проводов в блоках питания ATX
Блоки питания стандарта ATX используют стандартизированную цветовую маркировку проводов для обозначения разных напряжений и функций. Знание этой цветовой кодировки помогает при диагностике и ремонте компьютеров. Вот основные цвета проводов и их назначение:
- Оранжевый — +3.3В
- Красный — +5В
- Желтый — +12В
- Синий — -12В
- Белый — -5В
- Фиолетовый — +5В в режиме ожидания
- Серый — Power Good (сигнал готовности)
- Зеленый — PS_ON (сигнал включения)
- Черный — общий провод (земля)
Назначение контактов 24-пинового разъема питания ATX
24-пиновый разъем питания ATX является основным разъемом для подключения блока питания к материнской плате. Вот назначение каждого контакта:
- +3.3В (оранжевый)
- +3.3В (оранжевый)
- Земля (черный)
- +5В (красный)
- Земля (черный)
- +5В (красный)
- Земля (черный)
- Power Good (серый)
- +5В в режиме ожидания (фиолетовый)
- +12В (желтый)
- +12В (желтый)
- +3.3В (оранжевый)
- +3.3В (оранжевый)
- -12В (синий)
- Земля (черный)
- PS_ON (зеленый)
- Земля (черный)
- Земля (черный)
- Земля (черный)
- -5В (белый)
- +5В (красный)
- +5В (красный)
- +5В (красный)
- Земля (черный)
Как запустить блок питания без материнской платы
Для проверки работоспособности блока питания его можно запустить без подключения к материнской плате. Для этого нужно замкнуть два контакта:
- Найдите зеленый провод (PS_ON) на 24-пиновом разъеме
- Найдите любой черный провод (земля) рядом с зеленым
- Соедините эти два провода с помощью скрепки или перемычки
- Подключите блок питания к сети и включите его
При этом вентилятор блока питания должен начать вращаться. Так можно убедиться, что блок питания запускается и работает.
Проверка напряжений на выходах блока питания
После запуска блока питания можно проверить напряжения на его выходах с помощью мультиметра:
- Подключите черный щуп мультиметра к любому черному проводу (земля)
- Красным щупом по очереди касайтесь проводов разных цветов
- Сверяйте показания с номинальными значениями для каждого цвета
Допустимое отклонение составляет ±5% от номинального значения. Если напряжения в норме, блок питания исправен.
Возможные неисправности блока питания
Вот некоторые распространенные проблемы, которые могут возникнуть с блоком питания компьютера:
- Блок питания не запускается — проверьте подключение к сети и исправность выключателя
- Нестабильные напряжения на выходах — возможен выход из строя стабилизаторов
- Посторонние шумы при работе — неисправность вентилятора или конденсаторов
- Перегрев блока питания — загрязнение или поломка системы охлаждения
- Срабатывание защиты от перегрузки — недостаточная мощность для системы
Меры безопасности при работе с блоком питания
При самостоятельной диагностике и ремонте блока питания компьютера важно соблюдать следующие меры безопасности:
- Всегда отключайте блок питания от электросети перед вскрытием корпуса
- Не прикасайтесь к компонентам внутри блока питания — там могут сохраняться опасные напряжения
- Используйте изолированный инструмент при работе с внутренними компонентами
- Не запускайте блок питания со снятой крышкой во избежание поражения током
- При любых сомнениях обратитесь к квалифицированному специалисту
Выбор блока питания нужной мощности
Как правильно подобрать блок питания по мощности для своего компьютера?
- Оцените энергопотребление всех компонентов системы
- Добавьте 20-30% запаса мощности для стабильной работы
- Учитывайте планы по будущей модернизации компьютера
- Выбирайте блоки питания с сертификацией 80 PLUS для высокой эффективности
- Для игровых систем с мощными видеокартами рекомендуется от 600-750 Вт
Модульные и немодульные блоки питания
Какие преимущества дают модульные блоки питания по сравнению с обычными?
- Возможность подключать только необходимые кабели
- Улучшенная циркуляция воздуха в корпусе компьютера
- Более аккуратная укладка кабелей и удобство сборки
- Простая замена отдельных кабелей при необходимости
- Возможность использовать кастомные кабели разных цветов
Однако модульные блоки питания обычно стоят дороже немодульных аналогов той же мощности.
Заключение
Понимание распиновки и цветовой маркировки проводов блока питания ATX помогает при сборке, диагностике и ремонте компьютеров. Соблюдение мер безопасности и правильный подбор мощности обеспечат надежную и стабильную работу всей системы. При возникновении сомнений лучше обратиться к специалисту для проверки блока питания.
Мастер-класс «Диагностика блока питания персонального компьютера» — АКОТБ
«Если что-то сгорело, нужно найти сначала причину этого, а только затем менять деталь на новую. В противном случае можно получить ещё одну сгоревшую деталь,» – одно из главных правил ремонтника стало девизом мастер-класса «Диагностика блока питания персонального компьютера».
5 ноября 2019 года он был организован для студентов группы 321-кс. Мастер-класс как предметное внеклассное мероприятие направлен на обучение будущих техников по компьютерным системам умениям и навыкам диагностики блоков питания персональных компьютеров. Основная цель — содействие профессиональному развитию обучающихся и развитие их познавательной активности через практическую деятельность.
В ходе мастер-класса ребята ознакомились со структурой блока питания персонального компьютера и возможными типовыми неисправностями каждого узла БП, узнали, что такое распиновка компьютерного блока питания, каков внешний вид неисправного электролитического конденсатора. Участники изучили приёмы работы паяльной станции, мультиметра и фарадометра, ознакомились с мерами безопасности при работе с этим оборудованием.
На практическом этапе мастер-класса студенты выполнили разборку блока питания, проверили исправность предохранителей, конденсаторов, резисторов и других радиоэлементов. Заключительным этапом практического задания стала сборка блока питания и проверка его работоспособности.
Выполнение практического задания оценивали эксперты: Галина Павловна Бобылева, Юрий Иванович Макарчук, Елена Ивановна Зайцева – преподаватели колледжа и Анатолий Петрович Тарасов – лаборант лаборатории ремонта и технического обслуживания радиоэлектронной техники. Экспертами составлен оценочный рейтинг участников, в соответствии с набранным количеством баллов.
1. Никита Джерихов– 25 баллов;
2. Вадим Павлов – 25 баллов;
3. Никита Табаков – 25 баллов;
4. Илья Харлашкин – 25 баллов;
5. Владислав Бояркин – 23 балла;
6. Игорь Китавцев – 23 балла;
7.
Александр Кулаков – 20 баллов;
8. Денис Кисленко– 20 баллов.
Ребята продолжат совершенствовать практические навыки и примут участие в личном первенстве конкурса «Ремонт блока питания персонального компьютера». Ждём итогов и интересных новостей.
Продолжает работать и кружок «Юный техник», куда приглашаются все, кто увлечён техническим творчеством или кому нужна помощь в реализации собственных проектов.
Елена Николаевна Чертовских, Михаил Вячеславович Садовский
Фото – авторов
Фотоотчёт:
Просмотр изображений в онлайн галерее Flickr:
https://agkotib.
ru/blog/novosti/1503-master-klass-diagnostika-bloka-pitaniya-personalnogo-kompyutera#sigProId7f2cf6f439
7 ноября мастер-класс «Диагностика блока питания персонального компьютера» состоялся для ещё восьмерых студентов группы 321-кс специальности «Компьютерные системы и комплексы».
Ребята ознакомились с различными радиоэлементами: резисторами, транзисторами, полупроводниковыми диодам, конденсаторами, узнали, что такое оптрон, распиновка, прозвонка. Студенты изучили принцип работы «цешки», мультиметра и фарадометра, ознакомились с правилами техники безопасности при работе с ними.
Примечательно, что на практическом этапе мастер-класса участников консультировали студенты-третьекурсники специальности «Техническое обслуживание и ремонт радиоэлектронной техники»: помогли разобрать блок питания, проверить исправность радиоэлементов и соответствие их параметров номинальным значениям.
Выполнения практического задания, оценивали эксперты – Галину Павловну Бобылеву сменила Елена Петровна Рыженкова.
По итогам мастер-класса составлен рейтинг участников:
1. Автайкина Полина – 14,5 баллов;
2. Кононова Екатерина – 14,5 баллов;
3. Ачкасов Илья – 10 баллов;
4. Морозов Николай – 10 баллов;
5. Севрюков Александр – 10 баллов;
6. Швецов Александр – 9 баллов;
7. Кузьмин Никита – 8 баллов;
8. Кузиков Алексей – 7 баллов.
Хочется отметить, что девушки значительно опередили юношей по набранным баллам, выполнив задание быстро, слаженно и не допустив ни одной ошибки!
8 ноября 2019 года студенты будут бороться за звание лучших в конкурсе «Ремонт блока питания персонального компьютера».
Елена Николаевна Чертовских, Михаил Вячеславович Садовский
Фото – авторов
Фотоотчёт:
Просмотр изображений в онлайн галерее Flickr:
https://agkotib.
ru/blog/novosti/1503-master-klass-diagnostika-bloka-pitaniya-personalnogo-kompyutera#sigProId34e3412d5a
Добавить комментарий
Как запустить блок питания без компьютера и материнской платы перемычкой или скрепкой, какие провода замкнуть чтобы проверить БП
Железо КомментироватьЗадать вопросНаписать пост
В некоторых ситуациях требуется произвести запуск блока питания без использования персонального компьютера (ПК). В первую очередь это необходимо, для проверки работоспособности компонента и напряжения на выводах. Далее подробно рассмотрим принцип работы и запуска блока питания без применения компьютера.
Важно! Перед тем, как приступать к процессу, стоит сразу сказать о том, что запуск блока питания (БП) без использования ПК или другой нагрузки (хотя бы подключенной лампочки или кулера) может привести к его поломке и поражению электрическим током, поэтому все действия выполняются на свой страх и риск.
Немного о том, зачем это нужно
Причины, по которым может потребоваться выполнить запуск БП без использования ПК:
- компьютер не запускается или через несколько секунд после старта выключается. В этом случае требуется проверить БП на наличие выходного напряжения;
- диагностика компонентов ПК;
- использование нескольких устройств в одном компьютере, для увеличения производительности.
Стандартная процедура включения
Принцип работы блока питания основывается на преобразовании электричества (сетевого напряжения) до того значения, которое требуется для функционирования ПК. Благодаря этому компоненты компьютера могут стабильно работать и не подвергаться воздействию различных помех.
Процесс запуска происходит следующим образом:
- в первую очередь ток подается в фильтр, который отвечает за пики, гармоники и помехи в электрической сети;
- далее благодаря прохождению через фильтр, ток стабилизируется.
Возьмем для примера значение мощности в 350В; - затем ток подается в инвертор, где преобразуется в переменное значение от 30 кГц, до 55 кГц. В заключении ток подается ко всем компонентам ПК через разные отводы, т.к. оборудованию требуется разное напряжение.
Возьмем для примера значение мощности в 350В;Как включить блок питания без компьютера
Первые источники питания для ПК производились по стандарту АТ. Благодаря этому, запуск можно было произвести без использования ПК, т.е. напрямую. Сейчас же блоки выпускаются в новом стандарте АТХ, и холостой запуск теперь вредит им. Они оснащены коннекторами SATA и Molex для подключения жестких дисков и видеокарт. Также имеются 4-pin и 8-pin питание для подключения процессора и 20 pin (более старые устройства) или 24 pin (оснащаются современные ПК) под материнскую плату.
Для запуска БП необходимо знать, какие контакты требуется замкнуть, как правило для это используют разъем PS_ON (зеленый) и COM (черный). Далее пошагово рассмотрим общие шаги по запуску без ПК.
Прежде всего необходимо понимать, по каким кабелям какое напряжение идет, чтобы обезопасить себя. Схема распиновки блока питания:
| Цвет | Уровень напряжения в Вольтах | Номер разъема | Номер разъема | Уровень напряжения в Вольтах | Цвет |
|---|---|---|---|---|---|
| оранжевый | +3,3 | 1 | 13 | +3,3 | оранжевый |
| оранжевый | +3,3 | 2 | 14 | -12 | синий |
| черный | заземление | 3 | 15 | заземление | черный |
| красный | +5 | 4 | 16 | Power on | зеленый |
| черный | заземление | 5 | 17 | заземление | черный |
| красный | +5 | 6 | 18 | заземление | черный |
| черный | заземление | 7 | 19 | заземление | черный |
| серый | Power good | 8 | 20 | -5 | белый |
| фиолетовый | +5 VSB | 9 | 21 | +5 | красный |
| желтый | +12 | 10 | 22 | +5 | красный |
| желтый | +12 | 11 | 23 | +5 | красный |
| оранжевый | +3,3 | 12 | 24 | заземление | черный |
Инструкция:
- для начала необходимо выполнить отключение БП от сети и других компонентов ПК;
- затем откручиваем болты крепления и аккуратно вытаскиваем источник питания из системного блока;
Обратите внимание, что блоки оснащенные 20 pin и 20+4 pin разъемами не следует включать без нагрузки.
В противном случае он может выйдет из строя.
- для обеспечения нагрузки будем использовать кулер. Главное, чтобы БП не работал без нагрузки;
- далее требуется выполнить замыкание PS_ON (зеленый) и COM (черный). Для запуска используем скрепку или изготавливаем перемычку. Перемычку можно изготовить из обыкновенного кусочка провода с зачищенными концами;
- замыкаем контакты, вставляем скрепку или перемычку в разъемы PS_ON и COM и запускаем БП.
Касательно старого блока питания стандарта AT — там все немного по-другому. Замыкание зеленого и черного контакта не включат блок питания без материнской платы. В этом случае необходимо изготовить 2 перемычки и использовать для запуска сразу две комбинации: голубой – черный и белый – коричневый.
ВНИМАНИЕ! При запуске БП стандарта AT стоит быть внимательным! Напряжение на одном из замыкаемых контактов 220 Вольт!
youtube.com/embed/jYxUSaWkwyM?feature=oembed» frameborder=»0″ allow=»autoplay; encrypted-media» allowfullscreen=»»> Как можно использовать блок питания от компьютера
Из ненужного БП вполне можно сделать устройства, которые пригодятся в быту. Далее рассмотрим, как можно использовать блок от компьютера.
Переделка БП в переменный источник напряжения
Источник постоянного напряжения из компьютерного блока питания достаточно удобная вещь. Для этого потребуется выполнить замену катушек сопротивления и выпаять дроссель. Благодаря этому можно регулировать напряжение от 0 до 20В. Если требуется стандартное напряжение (12В), то требуется установить тиристорный регулятор.
Переделка БП в зарядное устройство
Для переделки блока питания в зарядное устройство потребуется выполнить замену диодов Шоттки на ультрабыстрые. Главным преимуществом подобного ЗУ является то, что у него небольшой вес и габариты. Недостатками данного устройства является чувствительность к перегрузкам и коротким замыканиям.
Для исключения перегрузок и короткого замыкания требуется изготовить систему защиты.
Переделка БП в постоянный источник напряжения
Для начала требуется определить, к какому типу относится БП — АТ или АТХ. Импульсные (AT) работают исключительно под нагрузкой, в свою очередь ATX достаточно замкнуть с имитацией нагрузки, как было приведено в инструкции выше. При этом на выходе получится напряжение от 5 до 12 В. Конечные значения будут зависеть исключительно от начальной мощности блока.
На главную
Reader Interactions
Распиновка разъема блока питания ATX (20 и 24 контакта)
ATX расшифровывается как Advanced Technology Extended Power Supply . Блок питания ATX имеет три основных выхода напряжения: +3,3 В, +5 В и +12 В. Этот блок питания также может генерировать маломощные источники питания 12 В и +5 VSB (в режиме ожидания) . Поскольку он был предусмотрен на шине ISA, изначально требовался выход 5 В, но он был исключен из более поздних моделей общего блока питания ATX, когда шина ISA была исключена из современных ПК.

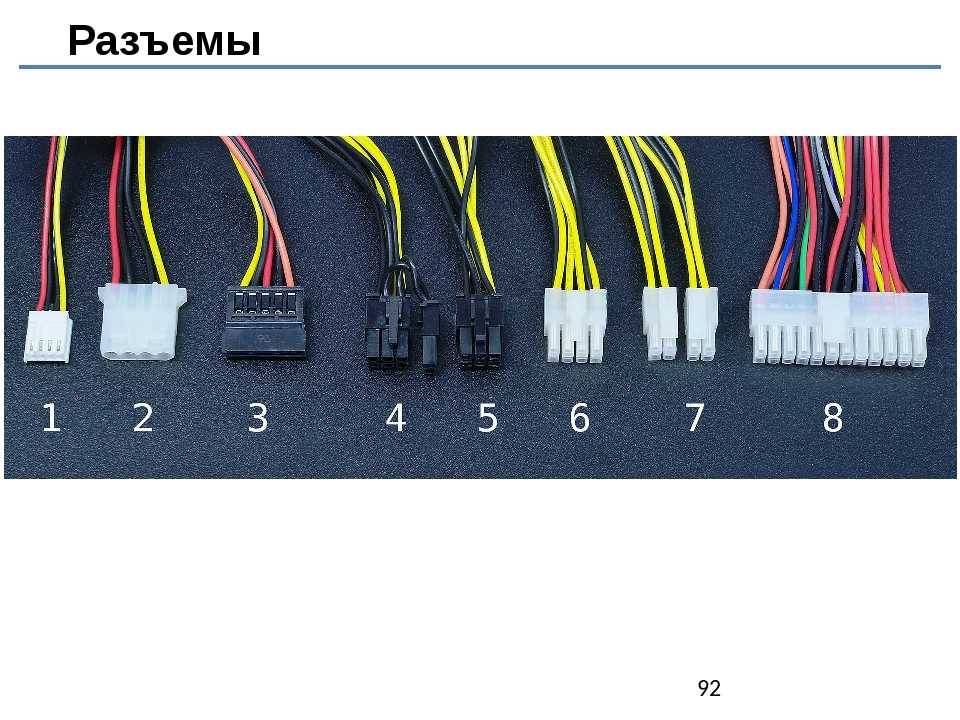

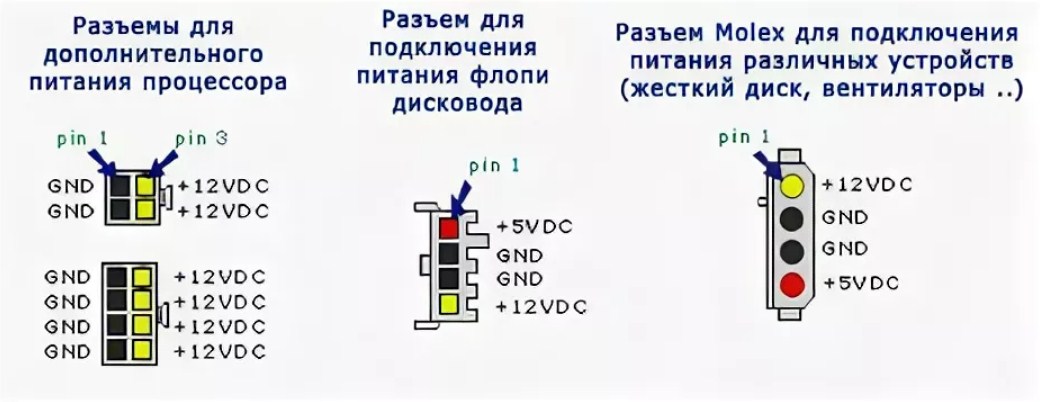

На блоке питания ATX имеется множество разъемов питания периферийных устройств. Современная настольная компьютерная система имеет два разъема материнской платы :
- Основной 24-контактный разъем питания , который является расширенной версией исходной 20-контактной версии .
- 4-контактный вспомогательный разъем для подачи дополнительного питания на ЦП.
Содержание
- Назначение проводов
- 24-контактный разъем питания ATX 12 В, разводка контактов
- Часто задаваемые вопросы
Функции проводов
Спецификации Arduino UNO, разводка контактов, разводка …
Пожалуйста, включите JavaScript выполнять некоторые уникальные функции. Это:
PS On (блок питания включен):
Сигнал от материнской платы к блоку питания известен как PS ON# или «Питание включено». Блок питания включится при подключении линии к GND (материнской платой).
Внутри блока питания он внутренне подтянут к +5 В. Просто подключите провод PS ON# (зеленый провод) к проводу заземления (черный), чтобы проверить автономный блок питания ATX.
PWR OK или Power Good:
Блок питания выдаст сообщение PWR OK , также известное как «Power Good», , когда его выход стабилизируется и будет готов к использованию. Вскоре (100-500 мс) после того, как сигнал PS ON# становится низким, он остается низким.
+3,3 В:
+3,3 В на материнской плате или разъеме ее питания следует подключить к разъему +3,3 В. Падение напряжения в проводке источника питания можно определить дистанционно с помощью этого соединения.
+5 В в режиме ожидания:
Даже когда остальные линии питания отключены, напряжение +5 VSB, также известное как «+5 В в режиме ожидания», обеспечивает электроэнергию. Схема, которая управляет сигналом включения питания, может питаться от него.
Распиновка 24-контактного разъема питания 12 В ATX
В основном существует две версии разъемов питания ATX : 24-контактный и 20-контактный разъемы .
Для обеспечения дополнительной мощности, необходимой слотам PCI Express, к ATX12V 2.0 был добавлен 24-контактный основной разъем питания.
Примечание: 24-контактный разъем питания содержит 4 дополнительных контакта по сравнению с 20-контактным разъемом. Это Земля, +3,3 В, +5 В и +12 В.
В приведенной ниже таблице показано описание каждого контакта 24-контактного разъема ATX.
| Sr. № | Color | Цель | Описание | |||
|---|---|---|---|---|---|---|
| 1 | Black | 0V (земля) | . | |||
| 2 | Orange | +3.3V | It provides +3.3V | |||
| 3 | Red | +5V | It provides +5V | |||
| 4 | Yellow | +12V | Обеспечивает +12 В | |||
| 4 | Желтый с черной полосой | +12 В (2-я шина) | Присутствует на новых блоках питания для разделения 4-контактных разъемов для процессора6 | White | -5V | Он предоставляет -5 В |
| 6 | Blue | -12V | . оранжевый) | Датчик +3,3 В | Его необходимо подключить к оранжевым (+3,3 В) проводам, чтобы блок питания мог обнаруживать и регулировать выходной сигнал Датчик +5 В | Его необходимо подключить к красному (+5 В) проводу, чтобы блок питания мог обнаруживать и регулировать выход |
| 9 | Желтый (малый калибр) | Датчик +12 В | Он должен быть подключен к желтым (+12 В) проводам, чтобы блок питания мог обнаруживать и регулировать выход | |||
| PSU On | Подключив этот провод к земле, мы можем потянуть зеленый провод +5В на низкий уровень, чтобы блок питания включился. | |||||
| 11 | Серый | Питание В норме | Пока блок питания вырабатывает мощность в пределах нормальных параметров, по этому проводу подается сигнал +5 В. Светодиод загорается, когда элемент работает правильно и может питаться от него. | |||
| 12 | Фиолетовый | +5 В в режиме ожидания | Всякий раз, когда на блок питания подается питание, он обеспечивает +5 В. Он может питать светодиодный индикатор, который загорается, сигнализируя о включении устройства. |
См. также: Распиновка RS232, определение, использование, скорость и скорость передачи
Часто задаваемые вопросы
Можно ли подключать 24-контактный штекерный кабель к 20-контактному разъему?
Можно подключить блок питания ATX с 24-контактным основным кабелем к материнской плате с 20-контактным разъемом. Дополнительные 4 провода на кабеле могут оставаться изолированными на конце разъема.
Рубрики ИС и КОМПОНЕНТЫ, РаспиновкаПреобразование блока питания ПК ATX для USB и других источников
Вот как преобразовать блок питания ПК ATX, чтобы он имел порты USB для
подача питания по кабелям USB, а также имеет обычное другое напряжение
также доступны: +3,3В, +5В, +12В. Я не заморачивался с -5V и
-12 В, но их легко добавить, повторив некоторые шаги, описанные ниже.
Большинство современных настольных компьютеров используют некоторые варианты стандарта ATX. для их блоков питания.
Питание роботизированного глазного яблока и Raspberry Pi через USB.
Передний план.
Вид сзади.
Вот как выглядят некоторые блоки питания, снятые с компьютеры. Я использовал неправильную форму, так как он был рассчитан на 400 ватт, а более квадратный — 200 ватт.
Блок питания на 400 Вт.
Блок питания на 200 ватт.
Оригинальная проводка.
Проводка когда-то была переделана.
Провода/разъем Molex
Разъемы на концах проводов называются разъемами Molex. Какие контакты разъема делают то, что является частью стандарта ATX. Обратите внимание, что провода бывают разных цветов. Так как провода каждого цвета идут к самому большому разъему, посмотрим на него.
Обратите внимание, что есть 20-контактные разъемы ATX и 24-контактные разъемы ATX.
Оба показаны ниже.
Распиновка 20-контактного разъема ATX Molex
Вот разъем с пронумерованными контактами.
20-контактный разъем ATX.
Вот что означают булавки.
| 1 | +3.3V |
| 2 | +3.3V |
| 3 | GND/common |
| 4 | +5V |
| 5 | GND/common |
| 6 | +5V |
| 7 | GND/common |
| 8 | Power all OK, +5V |
| 9 | On standby, +5V |
| 10 | +12V |
| 11 | +3.3V |
| 12 | -12V |
| 13 | GND/common |
| 14 | Power on switch |
| 15 | GND/common |
| 16 | GND/common |
| 17 | GND/common |
| 18 | -5V |
| 19 | +5V |
| 20 | +5V |
Распиновка 24-контактного разъема ATX Molex
Вот разъем с пронумерованными контактами.
24-контактный разъем ATX.
Вот что означают булавки.
| 1 | +3.3V |
| 2 | +3.3V |
| 3 | GND/common |
| 4 | +5V |
| 5 | GND/common |
| 6 | +5V |
| 7 | GND/common |
| 8 | Power all OK, +5V |
| 9 | On standby, +5V |
| 10 | +12V |
| 11 | +12V |
| 12 | +3.3V |
| 13 | +3.3V |
| 14 | -12V |
| 15 | GND/common |
| 16 | Power on switch |
| 17 | GND/common |
| 18 | GND/common |
| 19 | GND/common |
| 20 | -5V |
| 21 | +5V |
| 22 | +5V |
| 23 | +5V |
| 24 | GND/common |
Schematic for converting a ATX power supply
Ниже приведена схема того, как я его подключил.
