Прозвонка utp кабеля. Прозвонка и тестирование кабеля витая пара UTP: полное руководство

Как правильно прозвонить и протестировать кабель витая пара UTP. Какие методы и инструменты использовать для проверки целостности, схемы разводки и производительности кабеля. Как выявить обрывы, короткие замыкания и другие неисправности.

Методы проверки кабеля витая пара UTP

Существует несколько основных методов проверки и тестирования кабеля витая пара UTP:

• Визуальный осмотр
• Прозвонка мультиметром или тестером
• Проверка схемы разводки специальным тестером
• Измерение длины кабеля
• Высокоскоростное тестирование производительности

Давайте рассмотрим каждый из этих методов подробнее.

Визуальный осмотр кабеля UTP

Визуальный осмотр — это самый простой, но очень важный этап проверки кабеля витая пара. При осмотре необходимо обратить внимание на следующие моменты:

• Целостность внешней оболочки кабеля — отсутствие порезов, трещин, потертостей
• Качество обжима коннекторов RJ-45 на концах кабеля
• Правильность заделки проводников в коннекторы
• Отсутствие видимых повреждений проводников

Тщательный визуальный осмотр позволяет выявить очевидные механические повреждения кабеля и дефекты монтажа коннекторов. Это помогает сэкономить время на последующем инструментальном тестировании.

Прозвонка кабеля UTP мультиметром

Прозвонка мультиметром или специальным тестером позволяет проверить целостность проводников и выявить обрывы или короткие замыкания. Для прозвонки необходимо выполнить следующие шаги:

1. Установить мультиметр в режим прозвонки или измерения сопротивления
2. Подключить щупы мультиметра к контактам коннектора RJ-45 на одном конце кабеля
3. Поочередно касаться щупами всех контактов на противоположном конце кабеля
4. При исправном кабеле мультиметр должен показывать низкое сопротивление (0-1 Ом) для соответствующих пар проводников

Какие результаты прозвонки указывают на неисправность кабеля UTP?

• Бесконечное сопротивление между соответствующими контактами — обрыв проводника
• Нулевое сопротивление между разными парами — короткое замыкание
• Высокое сопротивление (более 10 Ом) — плохой контакт в коннекторе

Проверка схемы разводки кабеля UTP

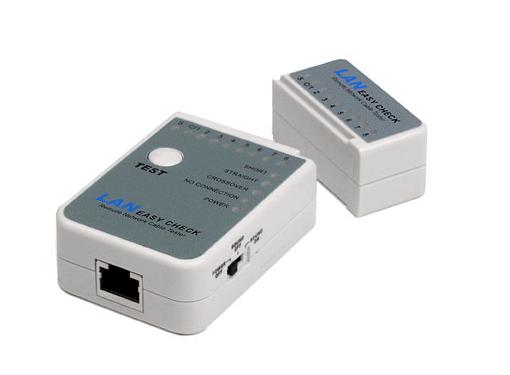

Для проверки правильности схемы разводки проводников используются специальные кабельные тестеры. Они позволяют автоматически проверить соответствие разводки стандартам TIA-568A/B. Процедура тестирования следующая:

1. Подключить основной блок тестера к одному концу кабеля
2. Подключить удаленный модуль тестера к другому концу
3. Запустить тест схемы разводки
4. Проанализировать результаты на дисплее тестера

Какие ошибки разводки может выявить кабельный тестер?

• Перепутанные пары проводников
• Перекрестные пары
• Разделенные пары
• Обрывы отдельных проводников
• Короткие замыкания между проводниками

Измерение длины кабеля UTP

Измерение длины кабеля UTP выполняется с помощью рефлектометра или специализированного кабельного тестера. Это позволяет выявить следующие проблемы:

• Превышение максимально допустимой длины сегмента (100 м для Ethernet)
• Обрывы кабеля
• Несоответствие фактической длины паспортной

Принцип измерения длины основан на определении времени прохождения сигнала по кабелю. Современные тестеры позволяют измерять длину с точностью до 0,1 м.

Высокоскоростное тестирование кабеля UTP

Высокоскоростное тестирование позволяет проверить соответствие электрических характеристик кабеля требованиям стандартов для передачи данных на высоких скоростях. Оно включает измерение следующих параметров:

• Затухание сигнала
• Перекрестные наводки (NEXT)
• Возвратные потери
• Сопротивление
• Задержка распространения сигнала

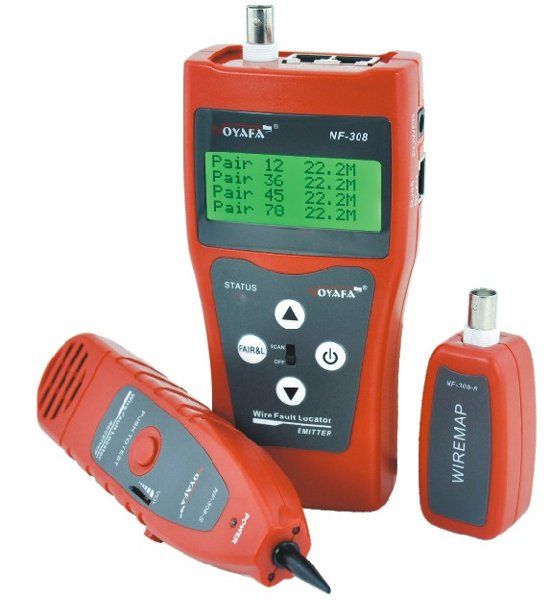

Для высокоскоростного тестирования применяются сертификационные кабельные анализаторы. Они позволяют выдать заключение о соответствии кабеля требованиям категорий 5e, 6, 6A и др.

Выбор оборудования для тестирования кабеля UTP

Для полноценного тестирования кабельных линий UTP может потребоваться следующее оборудование:

• Мультиметр для базовой прозвонки
• Кабельный тестер начального уровня для проверки схемы разводки
• Кабельный анализатор для сертификационных измерений
• Рефлектометр для точного определения длины и локализации повреждений

Выбор конкретных моделей зависит от требуемого функционала и бюджета. Для базового тестирования достаточно недорогого кабельного тестера. Для профессиональной сертификации необходим более дорогой анализатор.

Методика комплексного тестирования кабеля UTP

Для всесторонней проверки кабельной линии UTP рекомендуется следующая последовательность действий:

1. Визуальный осмотр кабеля и коннекторов
2. Прозвонка мультиметром для проверки целостности
3. Проверка схемы разводки кабельным тестером
4. Измерение длины кабеля
5. Высокоскоростное тестирование электрических параметров
6. Анализ результатов и составление отчета

Такая методика позволяет выявить большинство возможных дефектов кабельных линий UTP и обеспечить их надежную работу в сетях передачи данных.

Типичные неисправности кабеля UTP и их устранение

При тестировании кабелей витая пара UTP могут быть выявлены следующие типичные неисправности:

Обрыв проводника

Причины:

• Механическое повреждение кабеля
• Некачественный обжим коннектора
• Повреждение проводника при зачистке изоляции

Устранение: замена поврежденного участка кабеля или переобжим коннектора.

Короткое замыкание

Причины:

• Повреждение изоляции проводников
• Ошибка при обжиме коннектора

Устранение: замена поврежденного участка или переобжим коннектора.

Перепутанные пары

Причина: ошибка при обжиме коннекторов.

Устранение: переобжим коннекторов с соблюдением правильной схемы разводки.

Разделенные пары

Причина: неправильное соединение проводников при монтаже.

Устранение: перемонтаж кабеля с соблюдением парности проводников.

Превышение длины

Причина: нарушение норм при прокладке кабеля.

Устранение: разделение длинного сегмента на несколько коротких с использованием повторителей.

Заключение

Правильное тестирование кабельных линий UTP является важным этапом создания надежной сетевой инфраструктуры. Комплексный подход с использованием различных методов проверки позволяет своевременно выявить дефекты и обеспечить стабильную работу сети на высоких скоростях передачи данных.

Как проверить и отремонтировать кабель utp витая пара

Определение причины отсутствия доступа к сети Интернет

В сплывшем окне на мониторе компьютера появилась надпись «Сетевой кабель не подключен», светодиод на сетевой плате не светится. Вставляете, вынимаете вилку RJ-45 в надежде на плохой контакт в соединении и осознаете, кабель неисправен. Если у Вас в компьютере не установлена отдельная сетевая карта, и вилка сетевого кабеля вставляется непосредственно в материнскую плату, то светодиод не будет светить, если отключено соединение программно.

В настоящее время зачастую сетевой кабель витая пара сначала подключают к роутеру, который иногда «зависает». Поэтому в первую очередь необходимо перезагрузить роутер. Для этого достаточно отключить его от питающей сети на минуту и затем опять включить. Вполне возможно доступ к Интернету после этого восстановится.

Отключение может произойти и без Вашего непосредственного участия, например из-за нестабильного сетевого напряжения, запущенными не лицензированными программами или вируса.

Для проверки в Win XP нужно зайти: Пуск / Настройки / Панель управления / Сетевые подключения и убедиться, что соединение подключено. Реже, но тоже бывает, не правильно работает драйвер сетевой карты. Проверить можно: Пуск / Настройки / Панель управления / Система / Оборудование / Диспетчер устройств / Сетевые платы. Не должно быть никаких предупреждающих знаков.

Сетевые карты очень редко отказывают, такое иногда случается после сильной грозы. Проверить работоспособность сетевой карты можно, подключив к заведомо исправной линии или установкой в другой компьютер, не забыв инсталлировать для нее драйвер. Иногда удается заставить сетевую карту работать перестановкой в соседний слот материнской платы.

Звонок в техническую службу провайдера поможет проверить работоспособность линии с их стороны. Если в компьютере и у провайдера все в порядке, следовательно, вышел из строя кабель витых пар и требуется его ремонт. Можно конечно вызвать специалистов и ждать, но при желании, возможно, провести диагностику и отремонтировать кабель витых пар своими руками.

Наиболее вероятны следующие неисправности кабеля витых пар:
— полный обрыв одного или нескольких проводов − встречается часто;
— короткое замыкание между проводниками одной витой пары или между проводами соседних пар − встречается реже.

Программа для проверки доступа к сети Интернет

Network Traffic Monitor

В поисковых системах часто ищут ответ на вопрос: «программа для проверки кабеля витых пар». В компьютере с установленной системой Windows уже есть такая программа, которая выдает сообщение «Сетевой кабель не подключен», в случае обрыва или замыкания в кабеле витых пар. Место же обрыва или замыкания придется искать самостоятельно, нет такой программы, которая указала бы точно место и причину неисправности. Для этого есть специальные тестеры, например MicroScanner Pro.

Другое дело, если связь с Интернетом есть, но она нестабильна или скорость загрузки внезапно упала. Для проведения мониторинга трафика по сети есть отличная бесплатная программа, точнее утилита, которая называется Network Traffic Monitor.

Она позволяет в режиме реального времени измерять скорость передачи данных, наблюдать изменение скорости во времени, сохранять данные на винчестере, резиновые окошки, широкие возможности настройки и много других полезных сервисов. Поддерживает множество языков, в том числе и русский.

Установить программу на компьютер просто, достаточно запустить ехе файл и нажать несколько раз кнопку подтверждения. Network автоматически добавится в автозагрузку и будет выполнять мониторинг, и сохранять все данные. Для вывода на экран монитора любого из окошек, достаточно нажать правой кнопкой мышки на иконку в трее и выбрать нужное окошко. Network Traffic Monitor лучшая утилита для анализа и диагностики качества сети из всех, с которыми я знакомился при поиске. Работоспособность программы Network Traffic Monitor проверена мной с Windows HP и Windows 7. Скачать программу Network Traffic Monitor одним нажатием кнопки мышки Вы можете с моего сайта.

Схема подключения компьютера к сети

utp кабелем витая пара

Для проверки кабеля витых пар со знанием дела желательно представлять, электрическую схему подключения кабелем витых пар сетевой карты компьютера с другими устройствами, хабом, свичем или другим компьютером. На рисунке представлена схема участка сети подключения компьютера к активному оборудованию, хабу или свичу.

Для проверки кабеля витых пар представляет интерес как раз часть схемы сетевой карты или хаба, к которой подключен разъем кабеля витых пар RJ-45. Как видите, каждая пара подключена к трансформатору по симметричной схеме (от середины обмотки трансформатора сделан отвод, который соединен с общим проводом, иногда через резистор или конденсатор). Благодаря такому подключению, все наводимые помехи в кабеле приходят на вход в противофазе, и взаимно уничтожаются, а полезный сигнал приходит в фазе и величина его не изменяется. Трансформаторная схема имеет еще одно достоинство, защищает активное оборудование от коротких замыканий и перепутывания проводов в кабеле витых пар при подключении.

Размах и форма информационного сигнала

в кабеле витая пара

У некоторых возникает вопрос, какую форму и размах имеет сигнал в витых парах? На представленной фотографии осциллограмма информационного сигнала. На витых парах сигналы как Rx, так и Tx имеют приблизительно одинаковую форму и размах около двух вольт. По одной паре сигнал передается, а по второй принимается, поэтому и для связи и нужны две пары. Если один из разъемов RJ-45 кабеля витых пар вынут из оборудования, то передача сигнала автоматически прекращается.

Теоретически сигнал в витой паре должен иметь прямоугольную форму, но так как имеется емкость и сопротивление проводников, то форма сигнала закругленная. По этой причине и ограничена удаленность между точками связи, обычно не более 100 метров. Величина сигнала 2 В не опасна для человека, не опасно для сетевого оборудования и короткое замыкание между парами, так что можно заниматься поиском неисправности кабеля витых пар без его отключения от сети. Сетевая карта, свич или хаб из строя не выйдут.

Как найти обрыв в utp кабеле витая пара

Найти обрыв в кабеле витых пар можно несколькими способами: внешним осмотром, прозвонкой мультиметром или стрелочным тестером и народными способами.

Проверка кабеля витая пара внешним осмотром

Начинать проверку utp кабеля следует с внешнего осмотра кабеля по всей его длине, особое внимание нужно обратить на качество обжима в вилках RJ-45. При небрежном обжатии проводники могут быть не вставлены в вилку до упора, и контакт будет плохим. Или проводники перехлестнуты между собой в месте фиксации (бывает с зеленой парой, так как ее проводники обжимаются на расстоянии двух контактов) и витые пары в этом месте могут замкнуться. Если визуальный осмотр не позволил обнаружить неисправность, тогда необходимо выполнить тестирование кабеля витых пар.

Если бы в Вашем распоряжении имелся современный кабельный тестер с ЖК-дисплеем например, MicroScanner Pro, позволяющий определить не только вид дефекта в кабеле витых пар, но и место его нахождения, или хотя бы самодельный светодиодный тестер, то вопросов бы не возникло. Однако в быту приходится обходиться подручными средствами.

Проверка кабеля витая пара тестером или мультиметром

У многих есть в распоряжении универсальный измерительный прибор, стрелочный тестер или цифровой мультиметр, позволяющий измерять сопротивление электрических цепей, переменный и постоянный ток и напряжение. Стрелочным тестером или мультиметром, включенным в режим измерения сопротивления, можно с успехом проверить целостность витых пар кабеля. Как подготовить приборы для измерения сопротивления Вы можете узнать из статьи «Измерение сопротивления».

Самый простой способ проверки, является прозвонка оранжевой и зеленой витой пары стрелочным тестером. Для этого нужно вынуть вилку RJ-45 из сетевой карты компьютера. Дале, щупами тестера, включенного в режим измерения сопротивления, прикоснуться сначала к оранжевому и бело-оранжевому проводнику витой пары. Тестер должен показать сопротивление 1-2 Ома, затем к зеленому и бело-зеленому. Сопротивление тоже должно быть 1-2 Ома. Полярность подключения тестера значения не имеет. Далее замеряется сопротивление между оранжевым и зеленым проводниками пары. Оно должно быть более 100 Ом, обычно равно бесконечности. Если результаты измерений соответствуют приведенным выше значениям, значит, витые пары в кабеле исправны.

Вот еще один способ более сложный, но надежный и незаменим, если проверяемый сетевой кабель витых пар не подключен к оборудованию.

Нужно свести концы кабеля с вилками RJ-45 в одно место и прозвонить проводники. Нужно установить на приборе переключатель в положение измерения сопротивления и по схеме проверить целостность проводников и отсутствие короткого замыкания между ними.

На фотографии изображен кабель витых пар обжатый в коннекторе RJ-45 по варианту В цветовой маркировки.

Концом одного щупа прибора прикасаются к контакту одной вилки RJ-45, а другим щупом прикасаются к одноименному контакту второй вилки. Сопротивление должно быть равно нулю. По очереди прозваниваются провода каждого цвета и каждый провод проверяется на отсутствие короткого замыкания с любым другим. Проверку на отсутствие короткого замыкания проводят на одной вилке. Для этого один конец щупа подсоединяется к контакту, допустим номер 1, а второй по очереди ко всем остальным. Далее щуп подсоединяется к контакту 2 и по очереди к 3, 4, 5, 6. Так как в передаче сигнала задействованы только две пары (оранжевая и зеленая, контакты вилки 1, 2, 3, 6), то на них надо при проверке обратить особое внимание.

Но не всегда есть возможность свести разъемы utp кабеля в одну точку. В таком случае без дополнительного приспособления обойтись трудно. Конечно, можно удлинить конец щупа тестера на всю длину кабеля и вдвоем выполнить проверку, или обрезать одну из вилок RJ-45, зачистить провода и скрутить их между собой попарно. Но целесообразнее сделать простейшее приспособление из розетки для RJ-45, закоротив в ней пары отрезками проводников диаметром 0,5 мм или резисторами, как показано на фотографии. Резисторами лучше, так как это позволить проверить не только целостность проводников витой пары, а и наличие короткого замыкания между ними. Если измеренная величина сопротивления равна нулю, а не установленному в розетке, значит, проводники закорочены между собой. Номиналы резисторов для перемычек витых пар лучше взять разные, например 50, 100, 150 и 200 Ом. Тогда результаты измерений будут более информативными.

Вилка RJ-45 одного конца кабеля витых пар вставляется в розетку с перемычками, прикасаясь щупами тестера к контактам второй вилки, выполняют по очереди проверку каждой витой пары и отсутствие короткого замыкания между соседними парами по выше описанной технологии.

Благодаря разным номиналам сопротивлений легко проверяется правильность обжатия витых пар, при проверке вновь изготовленного кабеля. Если какие-либо пары перепутаны местами, то по величине сопротивления — это сразу будет видно. Например, если при проверке оранжевой пары мультиметр покажет сопротивление 100 Ом вместо положенных 50, значит, вместо оранжевой пары в контакты 1 и 2 RJ-45 обжата другая пара, или кабель обжат по другому варианту.

Проверять кабель витых пар, касаясь вилки RJ-45 очень неудобно. Если в наличии имеется свободная розетка RJ-45, то можно улучшить условия измерений. Вставить второй конец кабеля в розетку и измерения проводить, касаясь щупами контактов внутри розетки.

По результатам проверки принимается решение о дальнейших действиях. Если оранжевая или зелёная пары в обрыве или замкнуты, то можно заменить их одной из неиспользуемых, коричневой или синей, если они исправны. Для этого придется обрезать сначала одну вилку и опять прозвонить все пары, затем вторую с повторной проверкой пар, так как обрыв или короткое замыкание может быть в самих вилках. Замыкания бывают в месте зажима кабеля фиксатором в вилке при неправильной подготовке проводов. Обрыв, если проводники при подрезании внешней оболочки кабеля надсечены. В этом месте они часто и ломаются. Если после обрезания вилок все пары оказались с дефектами, надо более внимательно осмотреть кабель по всей длине, в случае если поврежденное место обнаружить не представится возможным, придется менять кабель витых пар новым.

Проверка utp кабеля витая пара без приборов

Если под рукой нет тестера или мультиметра, то можно проверить исправность кабеля витых пар без них по ниже предлагаемой методике. Нужно отрезать от концов кабеля куски по 10-15 см. вместе с разъемами. Освободить концы кабеля от оболочки на 5 см. и снять изоляцию с каждого из проводов на длину 2 см.

В небольшую емкость из диэлектрического материала (стекло, пластик, полиэтиленовый пакет) налить немного воды с растворенной в ней поваренной солью из расчета четверть объема соли от объема воды. Чем соли больше, тем лучше. Соль добавляется в воду, чтобы уменьшить ее электрическое сопротивление. Погрузить все проводники одного конца кабеля в емкость с раствором. Можно погружать каждую витую пару и по очереди. Расстояние между проводниками витых пар должно быть минимальным, но соприкасаться они не должны.

Витые пары противоположного конца кабеля последовательно подсоединить к полюсам любой батарейки или источника питания величиной более 3 В. При очень большей концентрации соли в подогретой воде достаточно будет и 1,5 В. Такое напряжение выдает любая пальчиковая батарейка, например от пульта дистанционного управления телевизором. С успехом подойдет аккумулятор от сотового телефона, у него напряжение около 3,7 В. Батарейка от материнской платы тоже сгодится, у нее напряжение 3,2 В. При наличии резистора номиналом 50-100 Ом, лучше подключать батарейку через него, для защиты на случай короткого замыкания витых пар. Полярность подключения значения не имеет.

В качестве источника питания можно использовать телефонную сеть. Напряжение в телефонной сети около 40 вольт и ток постоянный, ограниченный на телефонной станции 40 мА. Такое подключение безопасно для человека и телефонной линии. Этим вариантом удобно воспользоваться, если нужно подать напряжение на витую пару в подъезде, где рядом находится телефонная коробка.

Для проверки подойдет любое зарядное устройство от сотового телефона, USB порт компьютера, на крайних клеммах там 5 В. К USB без токоограничивающего резистора подключаться не допустимо, можно вывести из строя компьютер. Для проверки витых пар достаточно тока 2 мА.

После подачи напряжения, на противоположных концах витой пары, которые в воде, будет наблюдаться следующая картина.

Как видно, на проводнике, который подсоединен к минусу (катоду), выделяются мелкие белые пузырьки водорода, а подключенному к плюсу (аноду) – желто-зеленые — хлора. Очевидно, что пара в порядке и нет короткого замыкания с другими проводниками. В случае замыкания, в зависимости от того, с каким проводом, шли белые или желтые пузырьки еще и с другого провода.

Если найдено повреждение, то проверку витых пар на этом можно закончить и заменить неисправную витую пару синей или коричневой. Например, при проверке витых пар выявлен обрыв в оранжевой паре. Тогда соединяете оранжевую пару, идущую от разъемов, с синей парой кабеля. Технология соединения описана на странице «Удлинение кабеля витых пар».

Безусловно, лучше обжать кабель новыми коннекторами, а не сращивать. Или обжать старыми способом, описанном на страничке «Как обжать вилку RJ-11, RJ-45 на кабель витых пар».

Если оранжевая и зеленая пары в порядке, и Вы не хотите возиться с обжимом коннекторов, нужно проверить отрезанные куски кабеля с коннекторами. Для этого скручиваются вместе зачищенные от изоляции все цветные провода витых пар и отдельно белоцветные.

Коннектор погружается в соляной раствор на такую глубину, чтобы контакты оказались полностью в воде. Скрученные провода подсоединяются к батарейке.

На четырех из восьми контактов через один, должны образоваться белые пузырьки. Меняете полярность подключения батарейки, пузырьки должны образоваться на контактах, на которых не появлялись до этого и тоже строго через один. Отклонение от этого сразу свидетельствует о неисправности. Например, если белых пузырьков нет на одном из контактов, значит провод в обрыве, если нет ни на одном контакте, значит короткое замыкание между проводниками. Для уточнения, можно выполнить индивидуальное тестирование пар, раскрутив ранее сделанные скрутки.

В зависимости от полученных результатов придется заниматься обжимом или сращивать провода.

Проверка кабеля витая пара с помощью картошки

Кабель подготавливается, как описано выше, только емкость с соляным раствором заменяется половинкой картошки. Втыкается последовательно каждая пара в картошку на глубину 1-1,5 см. Расстояние между проводниками должно быть минимальным.

Как видите на фото вокруг провода, который подсоединен к плюсовому выводу батарейки позеленело, а вокруг минусового появилась белая пена. Когда провода будут вынуты из картошки, вы заметите потемнение провода, на который подавался минус. Если изменений на срезе картошки не произошло, значит, проводники витой пары в обрыве или закорочены между собой.

Ради интереса ткнул провода в срез яблока. Не так явно, но что провода в порядке очевидно.

Описанным способом проверки витой пары можно проверять провода любого типа, сечения и длины.
