Что такое IGBT транзисторы в сварочных аппаратах. Какие преимущества дает использование IGBT технологии. Как выбрать качественный сварочный инвертор на IGBT.
Что такое IGBT транзисторы и почему они используются в сварочных аппаратах
IGBT (Insulated Gate Bipolar Transistor) — это современный тип силовых транзисторов, который сочетает в себе лучшие качества биполярных и полевых транзисторов. В сварочных аппаратах IGBT транзисторы используются в качестве ключевых элементов инверторного преобразователя.
Основные преимущества IGBT транзисторов для сварочных инверторов:
- Высокая эффективность и низкие потери при переключении
- Способность работать на высоких частотах (до 100 кГц)
- Возможность пропускать большие токи при малых размерах
- Хорошая устойчивость к перегрузкам
- Простота управления
Благодаря этим качествам IGBT транзисторы позволяют создавать компактные, легкие и эффективные сварочные инверторы с высокими рабочими характеристиками.
Преимущества сварочных аппаратов на IGBT транзисторах
Использование IGBT технологии дает сварочным инверторам ряд существенных преимуществ по сравнению с традиционными аппаратами:
- Меньшие габариты и вес при той же мощности
- Более высокий КПД (до 85-90%)
- Улучшенные сварочные характеристики
- Стабильная дуга даже при низком напряжении сети
- Плавная регулировка сварочного тока
- Низкое энергопотребление
- Меньший нагрев при работе
Все это делает IGBT инверторы оптимальным выбором как для профессионального, так и для бытового использования.

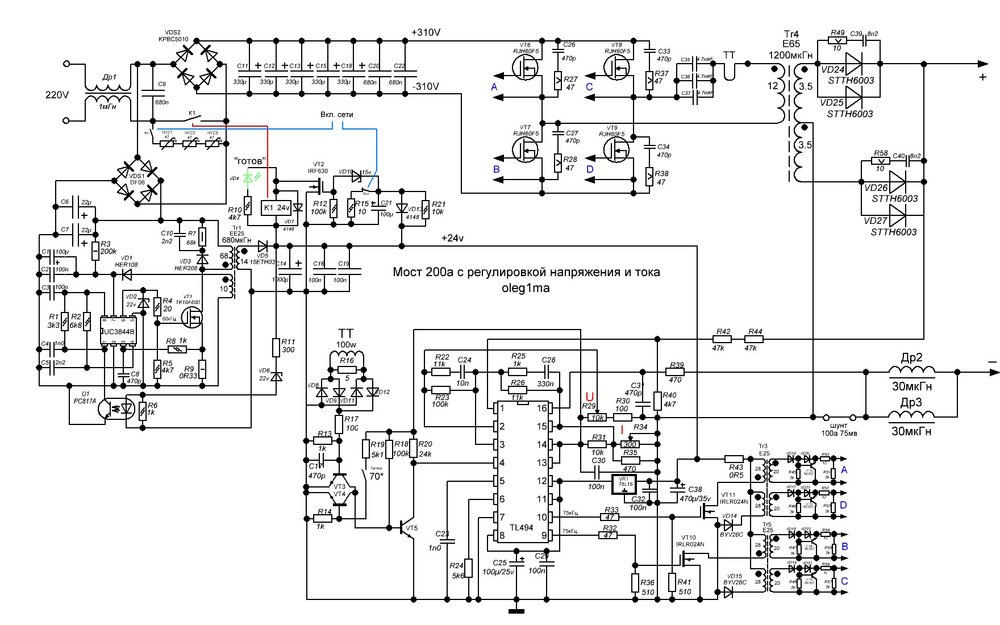

Особенности конструкции сварочных инверторов на IGBT
Конструктивно сварочный инвертор на IGBT транзисторах состоит из следующих основных узлов:
- Входной выпрямитель и фильтр
- Инверторный преобразователь на IGBT транзисторах
- Высокочастотный трансформатор
- Выходной выпрямитель
- Система управления
Ключевым элементом является инверторный преобразователь, который преобразует постоянное напряжение в переменное высокой частоты. Это позволяет использовать компактный высокочастотный трансформатор вместо громоздкого низкочастотного.
IGBT транзисторы в инверторе работают в ключевом режиме на частоте 20-100 кГц. Благодаря высокой частоте переключения достигается высокий КПД и малые габариты аппарата.
Сравнение IGBT и MOSFET технологий в сварочных инверторах
Помимо IGBT в сварочных инверторах используется также технология на полевых MOSFET транзисторах. Какая же из них лучше?
Основные различия IGBT и MOSFET инверторов:
- IGBT эффективнее на больших токах, MOSFET — на малых
- IGBT имеют меньшие потери при переключении
- MOSFET быстрее переключаются, но более чувствительны к перегрузкам
- IGBT проще в управлении
В целом IGBT считается более современной и эффективной технологией для мощных сварочных инверторов. MOSFET сохраняет позиции в недорогих бытовых моделях малой мощности.
Выбор сварочного инвертора на IGBT транзисторах
При выборе сварочного аппарата на IGBT стоит обратить внимание на следующие характеристики:
- Диапазон регулировки сварочного тока
- Продолжительность включения на максимальном токе
- Напряжение холостого хода
- Наличие функций горячего старта, форсажа дуги
- Класс изоляции и степень защиты
- Вес и габариты
- Комплектация и аксессуары
Важно выбирать модель с запасом по мощности. Для бытового использования подойдут аппараты с током 160-200 А, для профессиональной сварки — от 250 А и выше.
Области применения сварочных аппаратов на IGBT
Благодаря своим преимуществам сварочные инверторы на IGBT транзисторах нашли широкое применение в различных сферах:
- Бытовые ремонтные и монтажные работы
- Производство металлоконструкций
- Автосервис и кузовной ремонт
- Строительство и монтаж
- Промышленное производство
- Судостроение
- Нефтегазовая отрасль
IGBT инверторы эффективно работают с различными типами электродов и позволяют варить черные, нержавеющие стали, чугун, цветные металлы.
Техническое обслуживание и ремонт IGBT сварочных аппаратов
Сварочные инверторы на IGBT отличаются высокой надежностью, но все же требуют определенного обслуживания:
- Регулярная очистка от пыли и грязи
- Проверка состояния силовых разъемов
- Контроль работы вентилятора охлаждения
- Калибровка показаний приборов
При выходе из строя ремонт IGBT инверторов лучше доверить специализированным сервисным центрам. Самостоятельный ремонт может быть опасен из-за высокого напряжения внутри аппарата.
MOSFET или IGBT?
Сначала рассмотрим различия в целом. В настоящий момент все производители инверторов (ММА) выпускаются по двум полупроводниковым технологиям IGBT и MOSFET. Не буду вдаваться в подробности, скажу только то, что в схемотехнике этих аппаратов используются разные полупроводниковые транзисторы IGBT и MOSFET. Основое различие между этими транзисторами — различный ток коммутации. Большим током обладают транзисторы IGBT.
Для изготовления стандартного инвертора понадобится 2–4 IGBT транзистора (в зависимости от рабочего цикла), a MOSFET — 10–12, т. к. они не могут пропускать через себя большие токи, поэтому их приходится делить на такое большое количество транзисторов. Вот собственно в чем и отличие.
Тонкость в том, что транзисторы очень сильно греются и их необходимо установить на мощные алюминиевые радиаторы. Чем больше радиатор, тем больше съем тепла с него, а, следовательно, его охлаждающая способность. Чем больше транзисторов, тем больше радиаторов охлаждения необходимо установить, следовательно, увеличиваются габариты, вес и т.
д. MOSFET здесь однозначно проигрывает.
На практике схемотехника MOSFET не позволяет создать аппарат на одной плате: т.е аппараты, которые сейчас есть в продаже, собраны в основном на трех платах. IGBT аппараты всегда идут на одной плате.
Основные недостатки MOSFET
- соединение трех плат;
- худший теплообмен;
- каскадный выход транзисторов из строя при неисправности одного транзистора;
- меньший КПД (относительно IGBT).
Проще говоря, IGBT более современная технология, чем MOSFET.
Недостатки MOSFET
Что лучше MOSFET или IGBT?
Некоторые компании идут в ногу со временем и при производстве сварочных инверторов используют IGBT транзисторы американской фирмы «Fairchaild», частота переключения которых составляет 50 кГц, т. е. 50000 раз в секунду. IGBT технологию выбрали неспроста, ведь рабочий диапазон температур у них с сохранением параметров гораздо больше, чем у MOSFET, т. е. при нагреве у MOSFETa падают качественные характеристики.
В конструкции САИ (Ресанта) используется одна маленькая плата, которая устанавливается вертикально, а также 4 IGBT транзистора (работают обособленно друг от друга, т. е. не выгорают все, если выгорел один как у MOSFET) и 6 диодов-выпрямителей (а не 12 как у MOSFET), соответственно отказоустойчивость ниже. Это ещё один «плюс» IGBT.
Можно напомнить покупателю о том, что в современных сварочных инверторов используется только 4 обособленных транзистора, а не 12 каскаднозависимых как у MOSFET. Всякое в жизни бывает, но, чтобы не произошло в случае выхода из строя одного транзистора (если не гарантийный случай), замена покупателю обойдется где-то в районе 400 р., а не 12×110 р. = 1320 р. Думаю, что разница приличная.
Как отличить: Визуально аппараты IGBT в большинстве своём отличаются от MOSFET вертикальным расположением силовых разъёмов, т. к. плата одна и обычно устанавливается вертикально. У MOSFET аппаратов выходы обычно расположены горизонтально, т. к. платы в конструкции горизонтально закреплены.
Нельзя точно утверждать, что это верно на 100%. Точнее можно сказать, сняв кожух с аппарата.
Многие компании пытаются «выиграть баллы» на транзисторах. Так, например, компания «Aiken» в настоящий момент выпустила на рынок аппараты (по технологии MOSFET) с наклейками на боковых панелях «Используются транзисторы TOSHIBA» а также «Используются транзисторы Mitsubishi». Пытаются выползти на громких и знакомых брендах. На практике это не подтвердилось. Так на крупнейшей Международной инструментальной выставке России Moscow International Tool Expo (MITEX-2011), которая проходила в ноябре 2011г. в «Экспоцентре» (г. Москва), я попросил представителей стенда данной компании разобрать их САИ с наклейкой «Используются транзисторы Mitsubishi» и продемонстрировать данные транзисторы. В итоге сварочные инверторы разобрали, но данных транзисторов не обнаружили. Сами сотрудники компании «Aiken» были в шоке, обнаружив безымянные транзисторы.
Что выбрать: MOSFET или IGBT -инвертор?
Не нужно на 100% разбираться в премудростях электротехники, чтобы высказать мнение по теме.
Для тех, кто не понимает о чем идет речь, поясним. На сегодняшний день существует две технологии изготовления сварочных инверторов,
- первая основана на базе полевых транзисторов с изолированным затвором (MOSFET) и пользуется успехом на правах «старого, работающего и проверенного варианта»
- вторая — на базе биполярных транзисторов с изолированным затвором (IGBT). Это инновационная технология, новое поколение и тому подобное.
Возникает закономерный вопрос: что же выбрать старое, проверенное временем, или относительно новое, но более технологичное?
Попробуем привести пару доводов и, как говорится, ближе к «телу»…
Что не говори, а IGBT занимают меньший объем и при этом позволяют получить более высокую силу тока на выходе, они меньше нагреваются.
Разве это не аргумент в пользу IGBT? Возражения же заключаются в том, что схемы IGBT покамест не идеально продуманы и т.д., разработчикам не было времени на это и они звучат «натянуто».
Конечно, если покупать инвертор для бытовой сварки, то не так уж важно, какие у него транзисторы внутри. Вообще не важно, что внутри. Главное, чтобы электрод поджигался нормально, дуга не прыгала туда-сюда, чтобы электрод не залипал. Так же, желательно, чтобы инвертор работал при пониженном напряжении в сети, не боялся забросов напряжения, чтобы желтая лампа перегрева редко зажигалась.
Если речь идет о небольших объемах бытовых работ, то практически любой инвертор в этом станет вашим надежным другом и товарищем, та же Ресанта или Сварог, или Фубаг, или отечественный Форсаж и т.д. и т.п.
Но что, если нужен профессиональный аппарат, когда варить придется целый день. Наше мнение, здесь лучше IGBT. Почему? Возьмем для примера сварочный аппарат РICO 180— это же прелесть, а не сварочник! Приведем в качестве примера его систему охлаждения.
Она интеллектуальная и включается только тогда, когда транзисторы нагреваются. А в РICO даже после 15 и более минут сварки на небольших токах вентилятор не шелохнется. Это значит, что схемы холодные, корпус аппарата холодный. И все это IGBT, они греются менее интенсивно, чем MOSFET и на более высоких токах. Ну и что мне с этого, скажете Вы? Очень просто. Чем меньше работает вентилятор, тем лучше! Особенно если Вы работаете в запыленных помещениях. Основной враг инвертора — это пыль. Она является основной причиной досрочного выхода инверторов из строя. Соответственно, чем меньше пыли затягивается в сварочный аппарат, тем лучше! А это значит, чем дольше не включаются кулеры, тем лучше! Получить это можно только с IGBT.
Несомненный плюс так же состоит в том, что достигается высокая мощность при еще более малом весе. Каждый грамм играет роль, если приходится целый день носить инвертор на плече.
Минус в свое время был в дороговизне ремонта IGBT и невозможности подчас найти запчасти.
Но время идет, техника совершенствуется, а то, что было раньше дорогим и недоступным, становится обыденным и легкозаменяемым! Так что наше мнение, будущее за новыми технологиями. А Вы как думаете? Стоит с этим согласиться?
Сегодня уже ни для кого не секрет кто выиграл в битве «VHS или DVD».
Power Semiconductors — Введение в полупроводники Идеально подходит для сварочных аппаратов
Дополнительная информация
Часто задаваемые вопросы (FAQ)
Поиск по типу модели
Сварочные аппараты используются в таких приложениях, как сварка кузова автомобиля и точечная сварка, где соединение создается путем обжатия металла и пропускания через него электрического тока, так что металл плавится и соединяется за счет тепла сопротивления.
Модули Fuji IGBT для сварочных аппаратов (PDF:1,7 МБ)
Пример цепи
Рисунок 1.
Жесткое переключение типа
Рисунок 2. Тип плавного переключения (ZVS)
Рисунок 3. Тип плавного переключения (ZVZCS)
Рисунок 4. Преобразователь с программным переключением с фазовым сдвигом (ZVZCS)
Цепь повышающего прерывателя
| IC [А] | БТИЗ-модули |
|---|---|
| 200 | 1MBI200HH-120L-50 |
| 300 | 1MBI300HH-120L-50 |
| 400 | 1MBI400HH-120L-50 |
NEW Новый продукт
UP Обновление
UD В разработке
Полумостовая схема
| IC [А] | БТИЗ-модули | Пример применения |
|---|---|---|
| 100 | 2MBI100HB-120-50 | Рис. 1 — Рис. 3 |
| 100 | 2MBI100HJ-120-50 | Рис. 4 |
| 150 | 2MBI150HH-120-50 | Рис. 1 — Рис. 3 |
| 150 | 2MBI150HJ-120-50 | Рис. 4 |
| 200 | 2MBI200HH-120-50 | Рис. 1 — Рис. 3 |
| 200 | 2MBI200HJ-120-50 | Рис. 4 |
| 300 | 2MBI300HJ-120-50 | Рис. 4 |
NEW Новый продукт
UP Обновление
UD В разработке
Дискретный БТИЗ
| Вс (В) | IC (А) | Высокоскоростная серия V | Высокоскоростная серия W | Серия XS |
|---|---|---|---|---|
| 650 | 30 | ФГВ30СС65К | ||
| 35 | ФГВ35Н60ХД ФГВ35Н60ХК | |||
| 40 | ФГВ40Н65ВД ФГВ40Н65ВЕ | ФГВ40СС65К | ||
| 50 | ФГВ50Н60ХД ФГВ50Н60ХК | ФГВ50Н65ВД ФГВ50Н65ВЭ ФГЗ50Н65ВД ФГЗ50Н65ВЭ | ФГВ50КСС65Д ФГВ50КСС65К | |
| 60 | ФГВ60Н65ВД ФГВ60Н65ВЕ | |||
| 75 | ФГВ75Н60ХД ФГВ75Н60ХК | ФГВ75Н65ВЭ ФГЗ75Н65ВЭ | ФГВ75СС65Д ФГВ75СС65К ФГЗ75КСС65К | |
| 1200 | 15 | ФГВ15Н120ХД | ||
| 25 | ФГВ25Н120ВД ФГВ25Н120ВЭ | |||
| 30 | ФГВ30Н120ХД | |||
| 40 | ФГВ40Н120ХД | ФГВ40Н120ВД ФГВ40Н120ВЭ ФГЗ40Н120ВЭ | ФГВ40СС120К | |
| 75 | ФГВ75КСС120К |
NEW Новый продукт
UP Обновление
UD В разработке
НАВЕРХ СТРАНИЦЫ- Контакт
- Часто задаваемые вопросы
(FAQ) - Каталог
- Библиотека Fe
Сварочный аппарат — Технология IGBT — Выходной ток 20-160 А 1,6-4 мм — Выходное напряжение при зарядке 26,4
Сварочный аппарат — Технология IGBT — Выходной ток 20-160 A 1,6-4 мм — Выходное напряжение при зарядке 26,4
MMA-160S
- Характеристики: Инверторная технология обеспечивает непрерывную температурную стабильность и отличное качество пайки, а IGBT для улучшения энергоэффективность.
- Простота: Hyundai MMA-160S легкий и мощный, подходит как для профессионалов, так и для любителей.
- Универсальность: процесс MMA можно использовать для сварки широкого спектра металлов.
- Удобство: регулируемая функция Hot Start снижает риск прилипания, когда электрод и заготовка холодные. Легкое заполнение и проникновение
- Безопасность: защита от электрического и теплового перегрева и перегрузки
- Комфорт: значительно снижен уровень шума и значительная экономия энергии по сравнению с обычным сварочным аппаратом.
Описание продукта
Этот пост также доступен в: FR (FR) NL (NL) PL (PL)
Сделайте идеальные сварные швы с помощью инверторного сварочного аппарата Hyundai MMA-160S!
Hyundai разработала этот тип инверторного сварочного аппарата MMA-160S для всех энтузиастов-любителей и любителей.
Наша сварочная станция подойдет как профессионалам, так и новичкам.
Вы регулируете его мощность в зависимости от толщины свариваемого металла.
Мощная и надежная, идеальная станция для выполнения чистых и профессиональных сварных швов.
Благодаря MMA-160S и какой бы операции сварки вы ни выполняли, вы свариваете дугой , сочетая простоту и эффективность!
Простой в использовании и легкий, можно транспортировать и хранить в любом месте.
Сварочные аппараты Hyundai MMA-160S идеально подходят для выполнения всех повседневных сварочных работ.
Сварочный комплект Hyundai оснащен запатентованной технологией IGBT для лучшего энергосбережения, а также функцией горячего старта для легкого запуска.0354 поставляется с защитной маской и проволочной щеткой
.
Меньше брызг во время сварки, очень хорошее проплавление и идеальная стабильность дуги, MMA-160Setonne соблазняет своими замечательными
характеристиками.
2-летняя гарантия , предоставляемая сетью SWAP-Europe:
Для послепродажного обслуживания вы можете обратиться в один из 350 пунктов во Франции, которые позаботятся о ремонте вашего изделия в течение гарантийного срока.
SWAP — это очень важный склад запасных частей: доставка гарантирована в течение 72 часов.
SWAP хранит запчасти на складе в течение 5 лет, даже после истечения гарантийного срока, чтобы обеспечить вам долгий срок службы и
ремонт!
Характеристики
Инструкции и видео
- Характеристики: Инверторная технология обеспечивает непрерывную температурную стабильность и превосходное качество припоя, а IGBT для повышения энергоэффективности.
- Простота: Hyundai MMA-160S легкий и мощный, подходит как для профессионалов, так и для любителей.
- Универсальность: процесс MMA можно использовать для сварки широкого спектра металлов.
- Удобство: регулируемая функция Hot Start снижает риск прилипания, когда электрод и заготовка холодные. Легкое заполнение и проникновение
- Безопасность: защита от электрического и теплового перегрева и перегрузки
- Комфорт: значительно снижен уровень шума и значительная экономия энергии по сравнению с обычным сварочным аппаратом.
