В настоящее время наибольшее распространение в промышленных приборах получили следующиеметоды измерения влажности газов и воздуха: психрометрический, точки росы, сорбционный и оптический.

Психрометрический метод измерения влажности основан на измерении психрометрической разности температур между «сухим» и «мокрым» термометрами. Мокрый термометр смачивается через специальный фитиль водой. Испарение, а следовательно, и охлаждение с поверхности мокрого термометра тем больше, чем ниже влажность газа. Поэтому разность температур сухого и мокрого термометров зависит от влажности газа.

Метод точки росы основан на определении температуры, при которой газ становится насыщенным находящейся в нем влагой. Эта температура определяется по началу конденсации водяного пара на зеркальной поверхности, температура которой может устанавливаться любой в интервале температур работы влагомера.

Сорбционный метод основан на связи физических свойств гигроскопических веществ с количеством поглощенной ими влаги, зависящей от влажности анализируемого газа.

Оптический метод основан на измерении ослабления инфракрасного (ИК) излучения за счет его поглощения парами воды.

Психрометрический метод. В психрометрическом методе используется зависимость между парциальным давлением пара в парогазовой смеси и показаниями сухого и мокрого термометров:


рн.м – р = Арб(tc – tm) (1)

где р — парциальное давление пара в парогазовой смеси; рн.м — парциальное давление насыщенного пара при температуре мокрого термометра tm; рб — барометрическое давление; А — психрометрическая постоянная; tc — температура сухого термометра.

Относительная влажность φ может быть определена из (1) следующим образом:

φ = р/рн.с100 = 100[рн. м — Арб(tc – tm)]/ рн.с (2)

где рн.с , рн.м — парциальное давление насыщенного пара при температурах tc и tm.

В связи с тем, что рн.с и рн.м, однозначно определяются tc и tm, то при А = const, можно получить зависимость

φ = f(tc – tm,tc) (3)

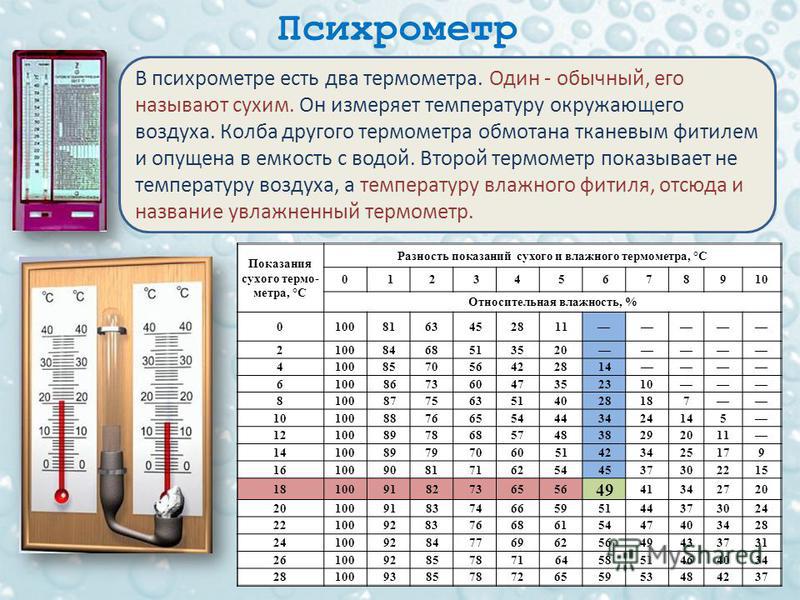

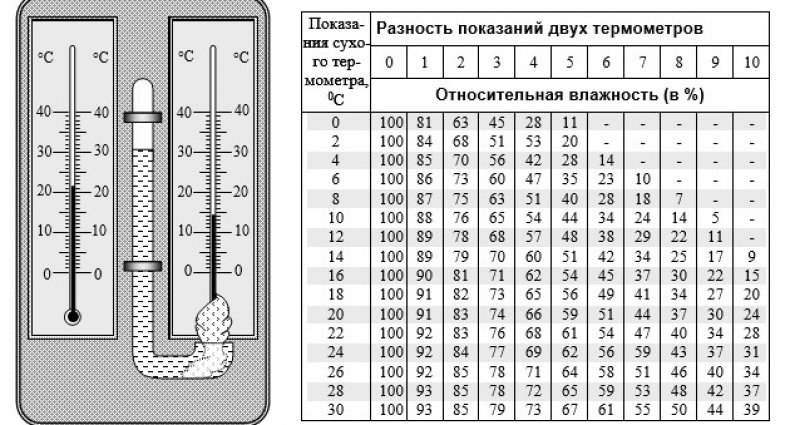

По этой зависимости можно составить психрометрические таблицы. Таблицы могут быть различными для разных конструкций мокрого термометра. Психрометрическая постоянная А определяется условиями теплоотвода от термометра через фитиль в окружающую среду (размерами и формой резервуара или гильзы термометра, теплопроводностью гильзы и ткани фитиля, смоченностью ткани и другими факторами), поэтому практически для каждой новой конструкции А будет отличным от других. Для обеспечения постоянства А для каждой конструкции обеспечивают такой режим обдува мокрого термометра (как правило, V ≥ 3 м/с), при котором А = const.

Зависимость (3) может быть аппроксимирована семейством прямых φ = const в координатах tm,tc. Полагая, что прямые φ = const пересекаются в одной точке с координатами ta,tb (рис. 1), можно считать,

φ = f(tm – ta)/(tc — tb) (4)




Рис. 1. Зависимость относительной влажности от температур «мокрого» и «сухого» термометров:

1 — 5 — φ = 100 %; 80; 60; 40; 20




Рис. 2. Принципиальная схема психрометра с термопреобразователями сопротивления

Принципиальная измерительная схема психрометра с преобразователями сопротивления представлена на рис. 2. При соответствующем подборе плеч мостов можно считать, что Uab = k

1(tm – ta) и Ucd = k2(tc— tb). В момент компенсации Uab = Uef = mUcd, где m — относительное положение движка реохорда, тогда

m = k1 (tm – ta)/ [k2(tc — tb)] (5)

Шкала психрометра градуируется в процентах относительной влажности. Возможны различные модификации этой схемы, но, как правило, принцип действия остается неизменным.

Преимущества психрометрического метода — достаточно высокая точность и чувствительность при температурах выше 0 °С. К недостаткам метода относится уменьшение чувствительности и точности при низких температурах, а также погрешность, связанная с непостоянством психрометрической постоянной А.

Метод точки росы. По температуре точки росы можно определить абсолютную влажность или влагосодержание, а если дополнительно измерить температуру газа, то можно определить и относительную влажность. Этот метод один из наиболее точных и позволяет производить измерение влажности при любых давлениях газа как при положительных, так и при отрицательных температурах. Основным чувствительным элементом влагомеров, основанных на измерении температуры точки росы, является зеркало, обдуваемое анализируемым газом. Зеркало необходимо охлаждать, чтобы на нем происходила конденсация влаги, находящейся в анализируемом газе. Одновременно фиксируется температура, при которой начинается выпадение влаги (росы).

Для технических измерений разработаны автоматические влагомеры точки росы. Одна из схем такого влагомера представлена на рис. 3.




Рис. 3. Принципиальная схема влагомера точки росы:

1 — канал; 2 — камера; 3 — зеркальная поверхность; 4 — источник измерения; 5 — оптрон; 6 — термобатарея; 7 — термопара

Газ, очищенный от примесей и пыли, по каналу 1 поступает в камеру 2, где соприкасается с зеркальной поверхностью оптического канала 3, по которому световой поток от источника 4 попадает на оптрон 5. Поверхность 3 охлаждается термобатареей 6, работающей на эффекте Пельтье. Принцип ее работы состоит в том, что при прохождении тока через соприкасающиеся поверхности разнородных проводников в зависимости от направления тока поглощается или выделяется тепло. Так, снижение температуры на 50 °С может быть получено при пропускании тока в 6 А при напряжении питания 15 В через термоэлектронную батарею размером 40 х 40 х 40 мм, содержащую 127 элементов.

При достижении точки росы на поверхность 3 выпадает роса, оптрон запирается и ток через термобатарею 6 прекращается. Термопара 7 фиксирует температуру выпадения росы. Преобразователь точки росы прибора «КОНГ-Прима» измеряет точку росы в диапазоне -30…30 °С, погрешность составляет ±0,25 и ±1 %.

При практической реализации метода точки росы существуют определенные трудности. Во-первых, фиксация самого момента начала конденсации (выпадения росы) зависит от метода фиксации (оптический, кондуктометрический и т.д.). Во-вторых, температура точки росы может зависеть от состояния поверхности, на которой происходит конденсация. Например, наличие жира или нефтепродуктов на поверхности конденсации существенно занижает температуру точки росы. В-третьих, при измерении влажности агрессивных газов температуры точки росы могут существенно отличаться от расчетных. Кроме того, агрессивные газы вызывают коррозию поверхности, на которой происходит конденсация.

Сорбционные влагомеры

. В сорбционных влагомерах чувствительный элемент должен находиться в гигрометрическом равновесии с измеряемым газом. В практике технических измерений получили распространение следующие разновидности сорбционных преобразователей: электролитические, кулонометрические, пьезосорбционные и деформационные.

В электролитических гигрометрах измерительный преобразователь включает влагочувствительный элемент, содержащий электролит. Изменение влажности газа вызывает изменение количества влаги, содержащейся во влагочувствительном элементе, что приводит к изменению концентрации электролита во влагочувствительном элементе и соответствующему изменению его сопротивления или емкости. В качестве электролита чаще всего применяют хлористый литий. Измерительные схемы электролитических гигрометров представляют собой различные варианты мостовых измерительных схем. К недостаткам электролитических гигрометров следует отнести нестабильность их градуировочных характеристик, а также влияние температуры и концентрации растворенного вещества на их показания.

Электролитические преобразователи с подогревом по своему устройству близки к электролитическим преобразователям. Однако их принцип действия отличается. Изменение электропроводности преобразователя вследствие изменения влажности газа вызывает изменение температуры преобразователя. Если влажность газа увеличивается, то электропроводность преобразователя увеличивается, что приводит к возрастанию тока, увеличению температуры преобразователя и испарению влаги из преобразователя. Это, в свою очередь, приводит к уменьшению электропроводности, тока и температуры преобразователя.

Таким образом, автоматически поддерживается режим, соответствующий равновесному состоянию между парциальным давлением паров воды в анализируемом газе и парциальным давлением пара над насыщенным раствором электролита. Температура, соответствующая этому равновесию, измеряется каким-либо термопреобразователем. Электролитические гигрометры с подогревом относительно просты и надежны. Их характеристики практически не зависят от запыленности или загрязнения, скорости измеряемого газа, его давления и напряжения питания.

В кулонометрических преобразователях влажность газа определяют по количеству электричества, затраченного на электролиз влаги, которая поглощается частично гидротированным пентаоксидом фосфора. Измерительный преобразователь в этих приборах состоит из пластмассового корпуса, во внутреннем канале которого расположены два электрода в виде несоприкасающихся спиралей. Пространство между электродами заполнено частично гидратированным пентаоксидом фосфора, являющимся хорошим осушителем. Влага газа, соединяясь с гигроскопическим веществом, образует раствор фосфорной кислоты с большой удельной проводимостью. Подключенное к электродам постоянное напряжение вызывает электролиз поглощенной влаги. Количество поглощенной и разложенной воды при постоянном расходе газа одинаково и определяется концентрацией влаги в анализируемом газе.

Преимуществом кулонометрических гигрометров является независимость их показаний от напряжения питания и состава газа. Загрязнения сорбента практически не влияют на показания прибора, метод не требует градуировки на эталонных смесях и хорош для измерения микроконцентраций влаги в газах.

К недостаткам метода относится необходимость исключения паров и газов, имеющих щелочную реакцию (аммиак, амины). Их присутствие выводит из строя чувствительный элемент. На показания существенно влияют пары спиртов, которые гидролизуются на пентаоксиде фосфора с образованием воды.

В пьезосорбционных гигрометрах используется зависимость частоты собственных колебаний кварцевого резонатора от массы влаги, поглощенной сорбентом, нанесенным на поверхность кварцевой пластины.

Метрологические характеристики пьезосорбционных гигрометров определяются материалом сорбента и технологией его нанесения на поверхность кварцевой пластины. Применение в качестве сорбентов силикагеля, цеолитов, сульфированного полистирола позволяет использовать пьезосорбционный метод для измерения микроконцентраций влаги в газах. Конструкция чувствительного элемента прибора достаточно проста.

Пьезосорбционные гигрометры требуют градуировки по газовым смесям с известной влажностью. Возможны дополнительные погрешности за счет сорбирования помимо влаги других примесей анализируемого газа. Пьезосорбционные гигрометры применяются в химической промышленности и при испытаниях материалов и изделий в термобарокамерах.

64. Принцип действия и назначения диодных, резисторных, транзисторных и тиристорных опто электронных пар.

Оптопара представляет собой оптоэлектронный прибор, состоящий из излучающего и фотоприемного элементов, между которыми имеется оптическая связь, т.е. связь входа с выходом осуществляется с помощью световых сигналов. В электронной цепи такой прибор выполняет функцию элемента связи, в котором в то же время осуществлена электрическая (гальваническая) развязка входа и выхода. Понятие «оптрон» трактуется в литературе несколько шире, чем оптопара (слово «оптопара» само по себе несет уже некоторое ограничение — пара, т.е. всего два элемента, хотя, как правило, есть еще оптическая иммерсионная среда, да и в одном корпусе зачастую размещается не одна пара элементов). Исторически термин «оптрон» получил изначально право на существование, но вскоре выяснилось, что еще в начале 60-х годов одна из американских фирм была зарегистрирована под названием «Optron», и поэтому международные организации не рекомендуют применять то же слово для названия прибора, чтобы не переносить имя этой фирмы на изделия других производителей. Более того, МЭК (Международная электротехническая комиссия) предложила даже термин transoptor , однако он не прижился. Так или иначе, но сегодня у нас официально (в справочниках, технической документации) применяют термин «оптопара», распространяя его и на приборы с более чем двумя элементами.

Поскольку в большинстве оптопар источником служит излучающий диод, принято классифицировать оптопары по типу фотоприемников -резисторные, диодные и т.п.

3.Резисторные оптопары

В резисторных оптопарах источником является излучающий диод либо миниатюрная лампа накаливания, а приемником служит фоторезистор, чаще всего на базе селенида кадмия.

Свойства фоторезисторов не зависят от полярности питающего напряжения, поэтому выход резисторной оптопары можно подключить к цепи переменного тока, что иногда имеет существенное значение для схем управления оборудованием в цеховых условиях. Зависимость выходного сопротивления оптопары (передаточная характеристика по сопротивлению) от входного тока (протекающего через источник света), например, для оптопары ОЭП-2 или 3ОР125А показывает, как резко, на несколько порядков падает сопротивление фоторезистора под действием излучения (следует обратить внимание, что масштаб по шкале сопротивлений для этих зависимостей логарифмический, а для 3ОР125А и по оси абсцисс отложен логарифм входного тока). В то же время коэффициент передачи по току (Iвых /Iвх ) у оптопар на фоторезисторах невелик — порядка 0,3 (см. токовую передаточную характеристику оптопары АОР124А1).

Помимо функций гальванической развязки оптопары могут выполнять функции разветвления сигнала на несколько независимых друг от друга каналов. Это иллюстрирует схема оптопары 3ОР125А — один излучатель передает световой сигнал одновременно на четыре фоторезистора, каждый из которых может быть подключен к своему информационному каналу. С другой стороны, эта оптопара позволяет увеличить коэффициент передачи по току — если запараллелить все четыре фотосопротивления для одного информационного канала.

Все рассмотренные примеры касались оптопар с внутренней передачей сигнала от излучателя к приемнику через иммерсионную среду, в которую они погружены в корпусе оптрона. В этом случае расстояние между передающим и приемным элементами минимально (доли миллиметра), что позволяет минимизировать потери и иметь максимально возможный коэффициент передачи (следует напомнить закономерность, известную из курса физики, что освещенность падает пропорционально квадрату расстояния от источника до приемника).

Однако оптопара может быть не только передатчиком сигнала, но и служить его первоисточником, выполняя функцию датчика информации. Пример такого рода представляет так называемая оптопара с открытым оптическим каналом В данном случае свет от источника через рабочее окно в корпусе прибора испускается во внешнюю среду, где, отразившись от специально устанавливаемого отражателя (вогнутого зеркала), возвращается в корпус оптрона и падает на два фоторезистора, которые имеют общую точку и могут электрически составлять одну половину измерительного моста (другая половина составляется из двух постоянных сопротивлений). Конструктивно фотосопротивления расположены в линию, поэтому если между оптопарой и зеркалом поместить какой-либо плоский объект, например край листа бумаги, то можно очень точно следить за его перемещением вдоль этой линии. Передаточная характеристика оптопары АОР113А показывает, как линейно реагирует ток в измерительной диагонали моста (Iизм ) на перемещения в диапазоне +/-0,2 мм (выделенная на графике зона определяется разбросом параметров).

Такие допусковые пределы на положение кромки листа или бумажного полотна могут контролироваться подобными оптопарами на листовых и рулонных печатных машинах.

Диодные оптопары

В диодных оптопарах фотоприемником служит фотодиод на основе кремния, а источником является инфракрасный диод, излучающий на длине волны около 1 мкм. Поскольку фотодиоды могут работать как в диодном, так и фотогенераторном режиме, то выходная цепь при необходимости может работать автономно — без источника питания (например, подавать сигнал непосредственно на измерительную головку, скажем, стрелочный микроамперметр или милливольтметр). Примером работы диодной оптопары в том и другом режиме служат передаточные характеристики Iвых /Iвх для прибора АОД107, В фотодиодном режиме зависимость близка к линейной, с коэффициентом передачи по току, близким к 5%, в то время как в фотогенераторном режиме нелинейность зависимости становится все более явной по мере увеличения сопротивления нагрузки выходной цепи (по мере превращения фотоприемника из источника тока в источник напряжения), что одновременно влияет на уменьшение коэффициента передачи по току (по мере снижения выходного тока).

Диодный оптрон АОД134АС представляет набор из двух оптопар в одном корпусе, что создает определенные удобства при реализации на них гальванических развязок в электротехнической аппаратуре. Коэффициент передачи по току порядка 1% типичен для диодных оптопар (на графике показана зона разброса и усредненная кривая).

Существенный рост коэффициента передачи по току достигается в диодно-транзисторных оптопарах, у которых приемник — фотодиод — выполнен интегрально на одной пластине с n-р-n-транзистором. Они как бы перекидывают мостик к другому типу оптопар — транзисторным.

Транзисторные оптопары

Типовой источник в транзисторных оптопарах — инфракрасный диод, а фотоприемником служит, как правило, кремниевый (n-р-n) одинарный или составной транзистор. Коэффициент передачи по току у транзисторной оптопары 3ОТ138 (А, Б) намного превышает (50-250%) возможности диодных оптопар (на графике показаны зона разброса и усредненная кривая). Это позволяет усилить слабый токовый сигнал в самой микросхеме оптопары, не рискуя «забить» его шумами и помехами при передаче по сигнальному кабелю. Еще большего усиления добиваются при использовании составных фототранзисторов, как, например, в оптопаре АОТ126 (А, Б). Но, как говорят, медаль имеет две стороны. Повышение коэффициента передачи за счет усиления на транзисторе снижает быстродействие, так как новый элемент привносит свою инерционность за счет межэлектродных емкостей. В литературе приводятся сведения о сравнении этих параметров для оптронов различных типов:

Вид фотоприемника оптрона Коэффициент передачи, % Граничная частота, МГц
Фотодиод 0,1
Фототранзистор 0,3
Составной фототранзистор 0,03

Из приведенных данных следует, что на сколько порядков повышается коэффициент передачи, на столько же падает быстродействие, поэтому приходится выбирать — либо то, либо другое. Диодным оптопарам отдается предпочтение в компьютерных каналах связи, где быстродействие — один из определяющих параметров, а сам сигнальный импульс достаточно чист и уверенно воспринимаем. Транзисторные оптопары более применимы к аналоговым сигналам, а то и используются в виде датчиков, как, например, оптопары с открытым оптическим каналом АОТ146 (отражательного типа) или АОТ151А (щелевого типа).

Датчики на базе оптопар отражательного типа, имея источник инфракрасного излучения, хорошо работают в условиях повышенной запыленности (например, бумажной пыли в печатных машинах). Оптопары щелевого типа часто используются в качестве концевых выключателей (например, в принтерах, сканерах), когда, скажем, каретка доходит до крайнего положения и необходимо остановить движение или осуществить реверс. При этом заслонка или «флажок», связанный с кареткой, входит в щель оптопары, прерывая световой поток и сообщая тем самым о достижении крайнего положения.

Тиристорные оптопары

В отличие от транзисторных тиристорные оптопары позволяют усиливать информационный сигнал не только по току, но и по мощности, поскольку приспособлены для работы при напряжениях на входе и выходе, отличающихся на порядки: на входе сигнал уровня 5 В (компьютерный) превращается на выходе в 220 В переменного тока. Такая тиристорная оптопара в свою очередь может использоваться для управления тиристорами на десятки киловольт или сотни ампер (например, в энергетических сетях).



Билет 17

⇐ Предыдущая37383940414243444546Следующая ⇒



Читайте также:



Психологические особенности спортивного соревнования

Приготовление дезинфицирующих растворов различной концентрации

Занятость населения и рынок труда

Социальный статус семьи и её типология



Последнее изменение этой страницы: 2017-02-09; просмотров: 358; Нарушение авторского права страницы; Мы поможем в написании вашей работы!

infopedia. su Все материалы представленные на сайте исключительно с целью ознакомления читателями и не преследуют коммерческих целей или нарушение авторских прав. Обратная связь — 161.97.168.212 (0.011 с.)

Методы измерения влажности — Мегаобучалка

ИЗМЕРЕНИЕ ФИЗИКО-ХИМИЧЕСКИХ СВОЙСТВ ВЕЩЕСТВ – СОДЕРЖАНИЕ ВЛАГИ

Измерение влажности веществ в химической промышленности необходимо для определения содержания влаги в газах, твердых или сыпучих материалах.

Так для управления влаготепловым режимом в печах, камерах и других технологических аппаратах необходимо контролировать текущее значение влажности воздуха или газов.

В химической технологии и других отраслях промышленности можно выделить процесс сушки, основанный на изменении влажности, который немыслим без измерений текущих значений влагосодержания продуктов. Это энергозатратных технологический процесс, на который расходуется до 15% топлива потребляемого в стране, например, удаление влаги из минеральных удобрений перед фасовкой в герметические пакеты, сушка цемента и других целевых продуктов.

1. Измерение влажности газов

Трудно назвать область деятельности человека, где бы не требовалось измерять содержание влаги в газах. Самый близкий для нас процесс, это удаление влаги из воздуха, предназначенного для использования в системах пневматической автоматики в нефтехимии и химической промышленности.



Для характеристики влажности в воздухе или газах, т. е. содержания в них водяных паров, используются ряд величин:

Абсолютная влажность Q – масса водяного пара, содержащаяся в единице объёма газа – влажного или сухого.

Влагосодержание α — отношение массы водяного пара к массе сухого газа в том же объёме. Выражается в г/кг или кг/кг.

Объёмное влагосодержание x – отношение объёма водяного пара к объёму газа. Эта безвременная величина выражается по отношению к объёму сухого или влажного газа.

Парциальное давление ℓ – упругость водяного пара. Выражается в единицах давления, чаще всего в мм. рт.ст.

Температура точки росы τ – температура, которую примет влажный газ, если охладить его до полного насыщения по отношению к плоской поверхности воды.

Относительная влажность φ – отношение действительной влажности газа к максимально возможной влажности газа при данной температуре. Относительная влажность выражается либо в относительных единицах – φ ≤ 1 либо в процентах φ ≤ 100%.

φ = ℓ / Е или φ = 100*ℓ / Е,

где ℓ – упругость водяного пара, находящегося в воздухе;

Е – упругость насыщенного водяного пара при данной температуре.



Основными методами для измерения влажности газов являются следующие:

1. Психрометрический метод, который основан на измерении температуры двух термометров – «сухого» и «влажного». Разность между ними – является основой для определения влажности газов.

2. Точки росы, заключается в определении температуры, при которой газ находится в состоянии насыщения, т. е. происходит конденсация водяных паров.

3. Сорбционный метод, основан на применении гигроскопических тел, способных изменяться в зависимости от поглощенной влаги.

4. Полного поглощения, которое заключается в пропускании через определенное вещество заданного объема газа, при этом вещество должно поглотить водяной пар и измерить свои свойства. Известны две разновидности этого метода – весовой и химический.

При весовом способе, влагосодержание определяется по приросту веса сорбента, поглощающего воду. А в химическом – влага, содержащаяся в исследуемого газа, вступает в химическую реакцию. Например, с карбидом кальция, при этом выделяется некоторое количество газа или повышается температура.

Названные выше методы измерения влажности являются прямыми или абсолютными, обладают высокой точностью измерений и используются в лабораторных исследованиях и в качестве эталонных приборов для градуировки различных средств контрольно-измерительных приборов, фиксирующих текущее влагосодержание газов.

5. Конденсационный метод, заключающийся в том, что газ охлаждают в холодильнике до полной конденсации влаги, которую затем измеряют, он также является абсолютными, но требует более трудоемких операций недопустимых, например, при выполнении градуировки приборов.

6. Тепловой метод, использует эффект, различной теплопроводимости сухих и влажных газов.

7. Радиационный метод, базируется на зависимость степени поглощения инфракрасного излучения, проходящего через объем газа и зависящего от его влажности.

8. Емкостной метод, основан на принципах работы конденсатора, если между его обкладками отсутствует влага, то значение емкости значительно больше, чем в том случае, когда в газе между пластинами конденсатора находится влажный газ.

9. Кондуктометрический метод, используется зависимость влажности газа от его электропроводности, с повышением влажности увеличивается электропроводность газов.

Этот список можно продолжить, но для нас особый интерес представляют три первых метода, которые мы рассмотрим более подробно.



Психометрический метод



В основу метода положено измерение температуры среды, влажность которой требуется определить при помощи двух термометров, один из которых применяется в обычных условиях – его называют “сухим”, а другой, так называемый “мокрый”, смачивается водой и находится в термодинамическом равновесии с окружающей средой. Испарение с “мокрого” происходит тем интенсивнее, чем ниже влажность измеряемого газа, а следовательно, его температура будет ниже, чем у “сухого”. По разности температуры “сухого” и “мокрого” термометров судят о влажности воздуха или газа. Для определения величины влажности служит полуимперическая формула:



ℓ = Eм-А*Р*(tc-tм)



ℓ — упругость водяного пара в измеряемой среде;

Eм – максимально возможная упругость пара при температуре tм;

Р – атмосферное давление;

А – психометрический коэффициент

tc и tм – показания “сухого” и “мокрого” термометров.



Психометрический коэффициент А зависит от очень многих факторов, в том числе от размеров и формы чувствительного элемента, состояния смачивающего фитиля защиты термометров от радиации и т. п. и определяется по специальным психометрическим таблицам, составляемых для определённых конструкций психрометров.

Особое значение, очевидно, имеет скорость воздуха. С возрастанием скорости воздуха А быстро убывает, но при скоростях более 2.5-3 м/сек он практически становится постоянным. Поэтому при использовании промышленных психрометров необходимо предусматривать постоянную скорость потока не ниже 3-4 м/сек.

Простейшим, однако, наиболее распространённым, является психрометр, состоящий из 2-х одинаковых ртутных палочных термометров, расположенных рядом. Баллончик с ртутью одного из термометров обмотан тканью, конец которого находится в резервуаре с водой. Таким образом, баллончик этого термометра всегда мокрый, а следовательно его температура всегда ниже чем соседнего с ним “сухого” термометра.

Принципиально электрические психрометры не отличаются от простейших, за исключением того, что в датчиках электрических психрометров для определения температуры применяются термопары, металлические термометры сопротивления или полупроводниковые термосопротивления (ТС).

Термоэлектрические датчики изготовляются в виде термобатарей, разделённых на две группы. Одна их этих групп смачивается водой. ЭДС, измеряемая на выводах термобатареи, пропорциональна психрометрической разности температур.

Принципиальная схема измерительной цепи психрометра показана на рис. 1 и состоит их двух мостов, имеющих одну общую точку и самостоятельные источники питания (U1 и U2).







Рис. 1. Принципиальная схема психрометра





Мост I содержит в качестве плеча “сухой” ТС — Rс, а мост II содержит “мокрый” ТС – Rм. В диагональ моста I включён реохорд Rр, а на выход указателя нуля H подаётся разность выходного напряжения Uм моста II и напряжения Uр между началом реохорда Rр и его движком. При соответствующём подборе постоянных сопротивлений, входящих в мосты I и II, можно записать:



UM = K1 * (tм — ta)

UP = K2 * (tc — tb)



недостатком является то, что показания психрометров зависят от скорости воздуха или газов.



Метод точки росы



Таким образом, шкала реохорда может быть отградуирована в процентах относительно влажности. Большим недостатком психрометров с использованием “сухого” и “влажного” термометров является невозможность применения их при температуре ниже точки замерзания воды. В некоторых специальных случаях применяются жидкости, имеющие точку замерзания ниже точки замерзания воды, однако, при этом значительно снижается точность измерения. Другим существенным недостатком является зависимость показаний психрометров от скорости воздуха или газа.



Метод точки росы

Метод точки росы, ранее применяющийся исключительно как лабораторный, с развитием автоматизации стал одним из основных методов контроля влажности воздуха и газов, особенно при минусовых температурах и при любых давлениях. При этом методе испытуемый газ охлаждается до наступления состояния насыщения, т.е. до точки росы.

Зная температуру точки росы τ и температуру исследуемого газа θг, легко определить его относительную влажность:



,



где Eτ упругость насыщенного пара при температуре τ, а Eθ
упругость насыщенного пара при температуре θг

При неизменном давлении точка росы не зависит от температуры исследуемого газа. Благодаря этому имеется возможность устанавливать датчик вне исследуемой среды на значительном расстоянии и подводить к нему газ по газопроводу.

Само измерение точки росы сводится к измерению температуры, техника измерений температуры наиболее хорошо разработана, а точно достаточно высока. Для определения момента наступления точки росы обычно используется металлическое охлаждаемое зеркало, температура которого в момент выпадения на нём конденсата фиксируется как точка росы. При этом поверхность зеркала должна быть обезжирена и очищена от пыли. Фиксация точки росы происходит в автоматических приборах с помощью фотоэлементов или измерением электрического сопротивления поверхностного слоя зеркала. Схема одного из типов приборов, основанных на использовании метода точки росы, приведена на рис. 2.








Рис. 2. Блок-схема прибора, использующая метод точки росы



Зеркалом является полированная поверхность полого цилиндра, через который протекает охлаждающая жидкость. Температура её регулируется подогревателем. Фотоэлемент (ФЭ) освещается отражённым от зеркальной поверхности световым потоком, постоянным источником которого является лампа накаливания. Вторичным прибором чаще всего служит прибор с падающей душкой. Когда появляется туман на зеркале, ФЭ подаёт сигнал, душка падает и прижимает стрелку к показывающей шкале прибора.





Сорбционный метод



В основу сорбционного метода измерения влажности положена способность некоторых веществ, имеющих пористую структуру, адсорбировать (поглощать) влагу на поверхности пор.

Рис. 3

Вид поры под большим увеличением показан на рис. 3. Количество воды, адсорбированной на поверхности поры, будет тем больше, чем выше влажность газа, вследствие этого будет изменяться свойства материала, из которого изготовлен датчик. К числу таких свойств относятся – механические, электрические, весовые, цветовые и т. п., как правило, изменение механических и электрических свойств сорбентов наиболее часто используются для оценки изменения их влажности.

Измерение влажности — Статьи — ЭйрПромВент

Измерение влажности газов играет особую роль в процессах сушки, так как испарение влаги может происходить интенсивно только при минимальном значении влажности окружающего воздуха или газа.

Не меньшее значение имеет измерение влажности твердых сыпучих тел, например зерна, формовочной земли и др. Следует отметить, что применение влагомеров в настоящее время очень ограничено вследствие многих недостатков их конструкций.

Влажностью какого-либо вещества называется количество влаги, содержащееся в единице объема или веса этого вещества.

В газах влага может содержаться в виде водяного пара или в виде мельчайших капелек воды, взвешенных в газе (туман). Количество водяного пара, содержащегося в 1 м3 смеси газа н водяного пара, называется абсолютной влажностью.

Чаще величину влажности относят к 1 м3 сухого газа при нормальных условиях. Эта величина также называется абсолютной влажностью или влагосодержанием.

Для каждого значения температуры имеется определенное значение абсолютной влажности, выше которого содержание водяного пара в 1 м3 газа невозможно. Избыток влаги сверх этого значения выделяется в виде капель воды.

Вели газ содержит максимально возможное количество водяного пара, которое может быть при данной температуре, то газ называется насыщенным.

Методы измерения влажности газов

Измерение влажности газон может производиться несколькими методами, однако большинство из них пригодно только в лабораторных условиях. Для измерения влажности газов применяются следующие методы: весовой, конденсационный, метод определении точки росы и психрометрический метод. Последний имеет наибольшее распространение в промышленных измерениях.

В лабораторной практике и при различных испытаниях применяется весовой метод определения влажности. Для этой цели определенное количество газа просасывается через П-обрпзиую трубку, заполненную веществом, жадно поглощающим влагу. В большинстве случаев этим веществом является хлористый кальций CnCU, хорошие результаты даст фосфорный ангидрид РаО», по он требует очень аккуратного обращения и тщательного хранении.

Поглотительные трубки (для большей надежности измерения соединяют последовательно дне или три трубки) предварительно взвешиваются на аналитических весах. Когда через них будет пропущено определенное количество гЛ9Л, учитываемое; барабанным газовым счетчиком, соединенным последовательно с поглотительными трубками, они-вновь взвешиваются. Приращение веса дает количество влаги, поглощенное из газа. Частное от деления этой величины на количество прошедшего газа, которое учтено газовым счетчиком, дает абсолютную влажность газа. 11росасыванпе газа производится большей частью при помощи водоструйного эжектора.

Если газ просасывается перса холодильник, охлаждающий газ ниже точки росы, т. е. ниже той температуры, при которой начинается выделение влаги при охлаждении газа, то на поверхности холодильника конденсируется некоторое количество влаги. Из холодильника газ будет выходить уже насыщенным. Измеряя температуру выходящего газа, можно определить содержание в нем водяного пара. Если к этой величине прибавить количество влаги, сконденсировавшейся в холодильнике, то полученный результат будет абсолютной влажностью газа. Такой метод измерения называется конденсационным. Наиболее распространенным является психрометрический метод измерения влажности газа. Сущность этого метода заключается в том. что в пространство, в котором требуется измерить влажность газа, погружаются два термометра, причем чувствительная часть одного из них обернута чехлом из тонкой ткани, непрерывно смачиваемой водой. Вследствие испарения влаги с мокрой ткани происходит охлаждение чувствительной части термометра, поэтому между показаниями термометров сухого и влажного появляется разность.

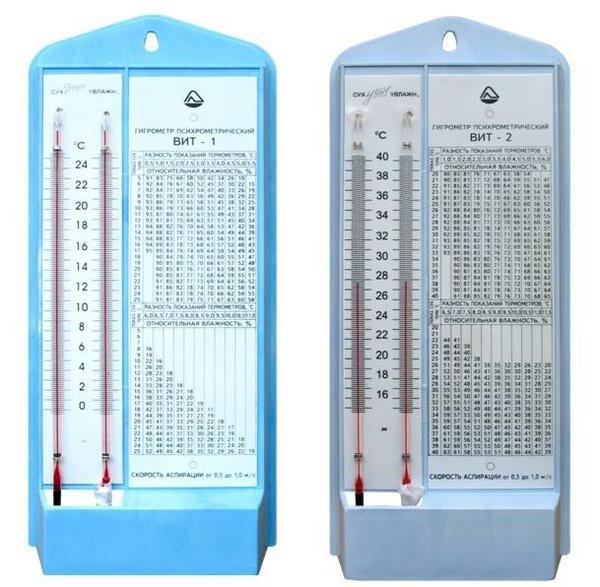

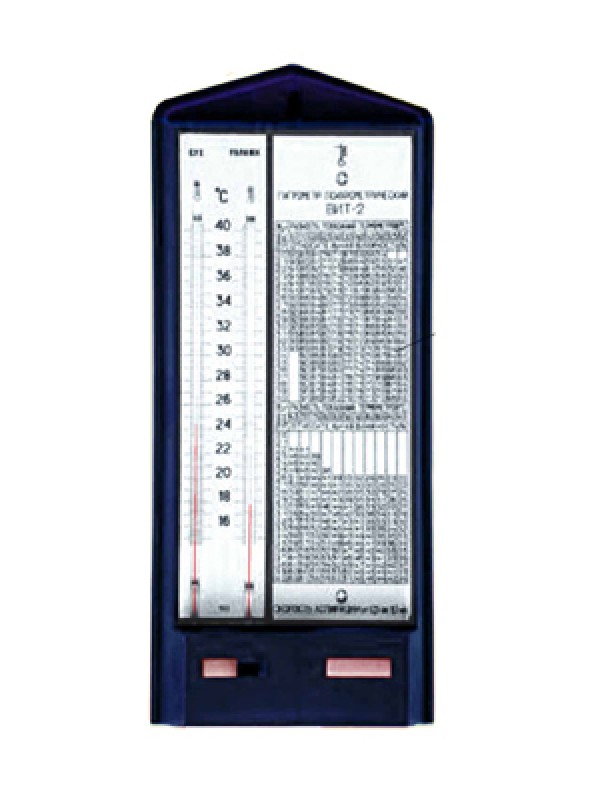

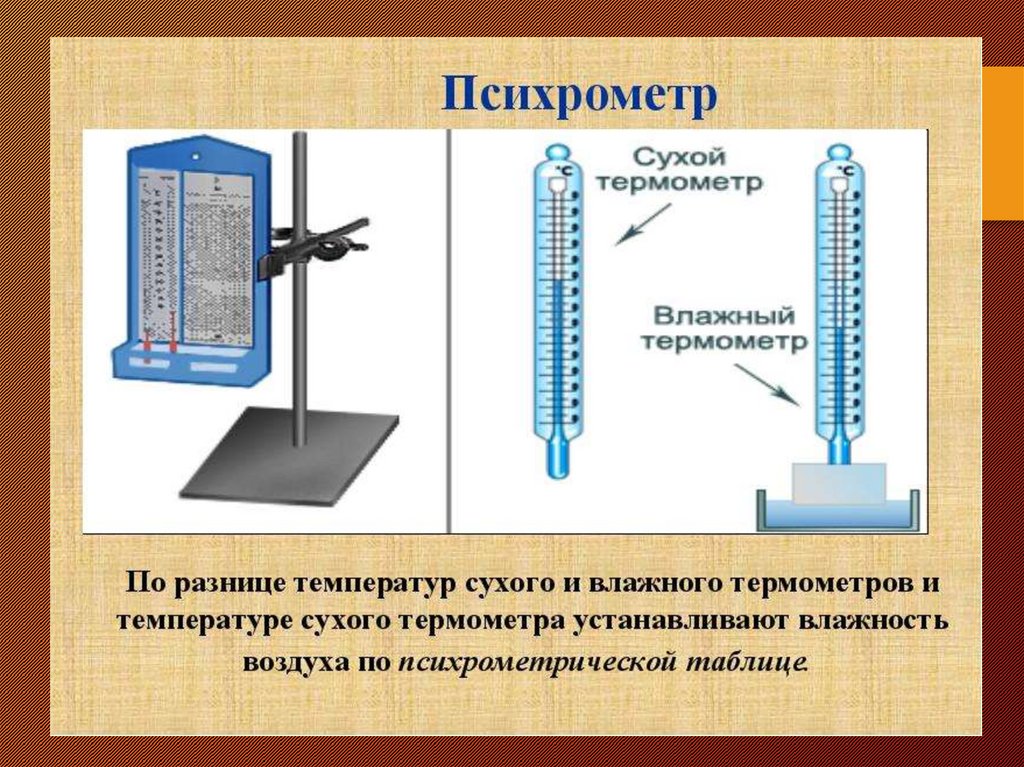

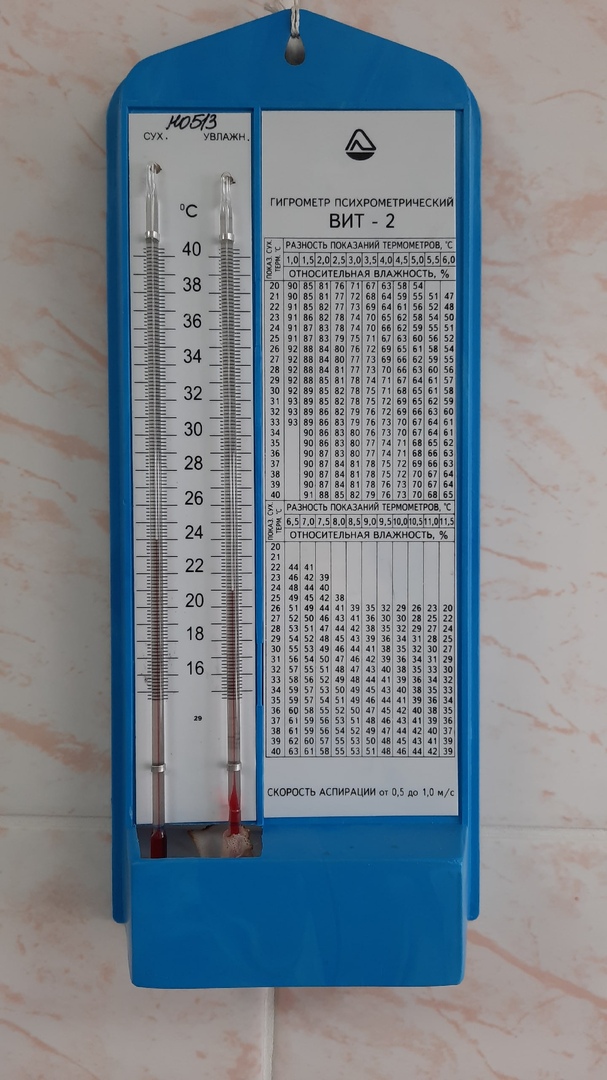

Простейший психрометр состоит из двух термометров, укрепленных рядом на одном основании. Шарик одного из термометров обернут тонкой тканью, конец которой опущен в ванночку с водой и непрерывно увлажняется за счет гигроскопичности ткани.

Для более точных измерений применяется психрометр с вентилятором для просасывания воздуха с большой скоростью.

Для непрерывных измерений влажности как на открытом воздухе, так и в трубопроводах может быть применен автоматический психрометр ПЭ, состоящий из датчика ДВП и электронного моста ЭМД. Чувствительными элементами в этом приборе служат два термометра сопротивления градуировки 11а, один из которых обернут чулком, непрерывно смачиваемым водой.

Датчик психрометра представляет собой цилиндрический корпус с фланцем, при помощи которого он может быть укреплен в стенке трубопровода или резервуара. В корпусе помещены рядом два термометра сопротивления; через корпус непрерывно протекает газ или воздух, влажность которого измеряется. Воздух входит в отверстия в нижней части корпуса и выходит во фланце, омывая оба термометра сопротивления.

Если измеряемая среда находится под давлением, большим атмосферного, то протекание ее через корпус прибора обеспечивается этим давлением. В случае необходимости просасывание среды через датчик может производиться специальным просасывающим устройством, которое представляет собой небольшой вентилятор с электродвигателем.

Термометры сопротивления включены в схему двойного моста, причем сопротивления, составляющие мост, рассчитаны таким образом, что напряжение, снимаемое с диагонали и подающееся на вход электронного усилителя, пропорционально относительной влажности, в значениях которой ироградуирована шкала прибора.

Психрометром ПЭ можно измерять влажность газов в пределах 10—100% при температурах среды 10—80° С.

Кроме психрометров, для измерения влажности применяются приборы, называемые гигрометрами. Действие гигрометра основано на свойстве человеческого волоса удлиняться пропорционально относительной влажности воздуха. Обезжиренный волос натянут между штифтомна основании прибора и роликом. При удлинении волоса при повышении влажности воздуха ролик, связанный со стрелкой, поворачивается на угол, пропорциональный удлинению волоса. Шкала гигрометра градуируется в значениях относительной влажности.

СИСТЕМЫ ДИСТАНЦИОННОЙ ПЕРЕДАЧИ ПОКАЗАНИИ

Необходимость дистанционной передачи показаний измерительных приборов диктуется требованиями иметь показания одной и той же измеряемой величины в нескольких местах одновременно. Например, наблюдение за рядом параметров, определяющих работу парового котла, должно осуществляться одновременно кочегаром, находящимся на рабочей площадке котла, и диспетчером или дежурным инженером, находящимся в помещении центрального пункта управления электростанции.

Системы дистанционной передачи показании, пли, как их еще называют, системы телепередачи, весьма разнообразны и зависит от ряда причин: расстояния, на которое требуется передача показаний, системы измерительных приборов и т. д. Расстояния дистанционной передачи могут быть очень большими, порядка десятков и сотен километров, могут ограничиваться и пределами цеха, т. е. десятками метров.

Система дистанционной передачи показаний не должна вносить искажений и погрешностей и показания прибора.

В настоящее время преимущественно находят применение электрические и пневматические системы,

Прибор, показания которого передаются на расстояние, называется датчиком или первичным прибором. Для того чтобы измерительный прибор мог выполнять функции датчика, в пего должно быть встроено специальное устройство, конструкция которого зависит от системы телепередачи.

Прибор, воспринимающий импульсы, подаваемые от датчика, и преобразовывающий их в перемещения указателя относительно шкалы, называется вторичным прибором.

Измерение влажности пращевым психрометром

Измерение влажности пращевым психрометром
Один из способов измерения влажности — а подвесной (качающийся) психрометр

Краткое обсуждение того, как можно попытаться измерить влажность (краткое потому что это тема, которая обычно усыпляет людей). Один один из способов — использовать пращу (нагляднее качели) психрометр.



Строп психрометр состоит из двух термометров установлены рядом. Один из них обычный термометр, другой покрыт мокрым кусок ткани. Чтобы сделать влажность измерения вы качаете психрометр вокруг на минуту или две, а затем прочитать температуры от двух термометров. Сухой термометр измеряет воздух температура.

Будет ли мокрый термометр теплее или холоднее или так же, как сухой термометр? Ты можете проверить это сами — зайдите на один из твои руки мокрые. Чувствуется ли это так же, как сухая рука? Вы можете дуть на обе руки для увеличения испарения влаги рука. Я думаю, ты найдешь мокрую руку чувствует себя холоднее. Это в основном то, что происходит с мокрым термометром.

Что вы можете сказать об относительной влажности в эти две ситуации ( вы можете считать воздух температура на обеих картинках одинаковая ) . Наиболее холодно вам будет в сухой день (левый рисунок указывает на сухой воздух). Испарительные охладители которые люди вроде меня используют в Тусоне летом, много работают лучше (более прохладно) в начале лета, когда воздух сухой. Как только в июле начинается грозовой сезон и воздух более влажный трудно охладить дом ниже 80 F (но к тому времени ты уже привык, и это не имеет значения много).

Вам становится холоднее, потому что для воды требуется энергия. испариться. Энергия в приведенных выше случаях исходит от твое тело. Когда ваше тело начинает терять энергию, вы холодно.


 Вот куча деталей, которые вы можете прочитать, если вы так склонны. Моя цель что вы понимаете основной принцип слинга психрометр. Если вы не хотите беспокоиться о деталях перейти к резюме несколько фотографий дальше.



Вам нужно знать несколько вещей, чтобы понять следующие детали:
(1a) испарение – это процесс охлаждения
(1b) теплая вода испаряется быстрее, чем холодная вода (подумайте о дымящемся стакане горячего чая и стакане чая со льдом)

(2a) конденсация – это процесс нагревания
(2b) всякий раз, когда в воздуха будет некоторая конденсация, скорость конденсации зависит от количества водяного пара в воздухе

(3) эти два явления, испарение и конденсация, работать независимо друг от друга

Вот ситуация в день с низким относительным влажность.


На рисунке показано, что произойдет, когда вы начнете качать мокрую лампочку термометр. Вода начнет испаряться от мокрого куска ткани. Количество или скорость испарения будет зависеть от воды температура   Теплая вода испаряется быстрее, чем холодная вода.

Испарение показано синими стрелками, потому что это охладит термометр. Вода на влажный термометр начинается с 80 F и испаряется довольно быстро.

На рисунке вверху слева также показана одна стрелка конденсация. Сумма или скорость конденсации зависит от количества воды пар находится в воздухе вокруг термометр. В этом случае (низкий относительный влажность) водяного пара не много. стрелка конденсации оранжевая, потому что конденсация выделяет скрытую теплоту и нагревает термометр.
Потому что там больше испарения (4 стрелки), чем конденсация (1 стрелка) смоченный термометр термометр упадет. Как термометр охлаждает скорость испарения начнет уменьшаться. термометр будет продолжать остывать до тех пор, пока испарение уменьшилось настолько, что уравновешивает конденсацию.


ставки испарение а также конденсация находятся равный. температура будет сейчас оставаться постоянный.

рисунок ниже показывает ситуация на день с выше родственник влажность . Есть достаточно влага в воздух к предоставить 3 стрелы конденсация.



Скорость испарения остается неизменной, скорость конденсат выше. Скорость испарения выше, чем конденсация, но ненамного.



Там будет только немного остыть перед испарение уменьшается настолько, чтобы быть в баланс с конденсатом.

Вот резюме




Большая разница между сухая и влажная температуры означают относительную влажность низкий. А небольшая разница означает, что относительная влажность выше. Нет разница означает, что относительная влажность 100%.

Мы видели такие же отношения между RH и разница между температурой воздуха и точкой росы.


Индекс охлаждения и жары ветром


Из-за холода и ветра кажется холоднее, чем на самом деле является. Ветер Температура озноба говорит вам, насколько холоднее будет ощущаться ( термометр будет измерять одинаковую температуру на обоих штилях и ветреный день). Если ваше тело не в состоянии справиться с потери тепла, вы можете получить гипотермию и умереть.

Есть что-то подобное, связанное с теплом и влажность. Высокая температура и высокая влажность заставляют чувствовать себя жарче, чем есть на самом деле. Ваше тело пытается сохранять прохладу, вспотевший. Вам было бы жарко в сухой день при температуре 105 градусов по Фаренгейту. Вам будет еще жарче в день с температурой 105 F и высокой относительной влажностью. потому что твой пот не испарится как быстро . Индекс тепла измеряет, насколько жарче вы будете себя чувствовать. Сочетание тепла и высокая влажность представляет собой серьезную, потенциально смертельную погодную опасность потому что это может вызвать тепловой удар (гипертермия). Термометр (сухой термометр) будет измерять одну и ту же температуру 105 F на обоих сухой и влажный день.

Стандартный метод испытаний для измерения влажности с помощью психрометра (измерение температуры влажного и сухого термометров)

Лицензионное соглашение ASTM

ВАЖНО — ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТИ УСЛОВИЯ ПЕРЕД ВХОДОМ В ЭТОТ ПРОДУКТ ASTM.
Приобретая подписку и нажимая на это соглашение, вы вступаете в контракт, и подтверждаете, что прочитали настоящее Лицензионное соглашение, что вы понимаете его и соглашаетесь соблюдать его условия. Если вы не согласны с условиями настоящего Лицензионного соглашения, немедленно покиньте эту страницу, не входя в продукт ASTM.

1. Право собственности:
Этот продукт защищен авторским правом как компиляции и в виде отдельных стандартов, статей и/или документов («Документы») ASTM («ASTM»), 100 Barr Harbour Drive, West Conshohocken, PA 19428-2959 USA, за исключением случаев, когда прямо указано в тексте отдельных документов. Все права защищены. Ты (Лицензиат) не имеет прав собственности или иных прав на Продукт ASTM или Документы. Это не продажа; все права, право собственности и интерес к продукту или документам ASTM (как в электронном, так и в печатном виде) принадлежат ASTM. Вы не можете удалять или скрывать уведомление об авторских правах или другое уведомление, содержащееся в Продукте или Документах ASTM.

2. Определения.

A. Типы лицензиатов:

(i) Индивидуальный пользователь:
один уникальный компьютер с индивидуальным IP-адресом;

(ii) Одноместный:
одно географическое местоположение или несколько объекты в пределах одного города, входящие в состав единой организационной единицы, управляемой централизованно; например, разные кампусы одного и того же университета в одном городе управляются централизованно.

(iii) Multi-Site:
организация или компания с независимое управление несколькими точками в одном городе; или организация или компания, расположенная более чем в одном городе, штате или стране, с центральным управлением для всех местоположений.

B. Авторизованные пользователи:
любое лицо, подписавшееся к этому Продукту; если Site License также включает зарегистрированных студентов, преподавателей или сотрудников, или сотрудник Лицензиата на Одном или Множественном Сайте.

3. Ограниченная лицензия.
ASTM предоставляет Лицензиату ограниченное, отзывная, неисключительная, непередаваемая лицензия на доступ посредством одного или нескольких авторизованные IP-адреса и в соответствии с условиями настоящего Соглашения использовать разрешенных и описанных ниже, каждого Продукта ASTM, на который Лицензиат подписался.

A. Конкретные лицензии:

(i) Индивидуальный пользователь:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов исключительно для собственного использования Лицензиатом. То есть Лицензиат может получить доступ к электронному файлу Документа (или его части) и загрузить его. Документа) для временного хранения на одном компьютере в целях просмотра и/или печать одной копии документа для личного пользования. Ни электронный файл, ни единственный печатный отпечаток может быть воспроизведен в любом случае. Кроме того, электронный файл не может распространяться где-либо еще по компьютерным сетям или иным образом. Это электронный файл нельзя отправить по электронной почте, загрузить на диск, скопировать на другой жесткий диск или в противном случае разделены. Одна печатная копия может быть распространена среди других только для их внутреннее использование в вашей организации; его нельзя копировать. Индивидуальный загруженный документ иным образом не может быть продана или перепродана, сдана в аренду, сдана в аренду, одолжена или сублицензирована.

(ii) Односайтовые и многосайтовые лицензии:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов для личных целей Авторизованного пользователя. использовать и передавать такие копии другим Авторизованным пользователям Лицензиата в компьютерной сети Лицензиата;

(c) если образовательное учреждение, Лицензиату разрешается предоставлять печатная копия отдельных Документов отдельным учащимся (Авторизованные пользователи) в классе по месту нахождения Лицензиата;

(d) право на отображение, загрузку и распространение печатных копий Документов для обучения Авторизованных пользователей или групп Авторизованных пользователей.

(e) Лицензиат проведет всю необходимую аутентификацию и процессы проверки, чтобы гарантировать, что только авторизованные пользователи могут получить доступ к продукту ASTM.

(f) Лицензиат предоставит ASTM список авторизованных IP-адреса (числовые IP-адреса домена) и, если многосайтовый, список авторизованных сайтов.

B. Запрещенное использование.

(i) Настоящая Лицензия описывает все разрешенные виды использования. Любой другой использование запрещено, является нарушением настоящего Соглашения и может привести к немедленному прекращению действия настоящей Лицензии.

(ii) Авторизованный пользователь не может производить этот Продукт, или Документы, доступные любому, кроме другого Авторизованного Пользователя, будь то по интернет-ссылке, или разрешив доступ через его или ее терминал или компьютер; или другими подобными или отличными средствами или договоренностями.

(iii) В частности, никто не имеет права передавать, копировать, или распространять любой Документ любым способом и с любой целью, за исключением случаев, описанных в Разделе 3 настоящей Лицензии без предварительного письменного разрешения ASTM. Особенно, за исключением случаев, описанных в Разделе 3, никто не может без предварительного письменного разрешения ASTM: (a) распространять или пересылать копию (электронную или иную) любой статьи, файла, или материал, полученный из любого продукта или документа ASTM; (b) воспроизводить или фотокопировать любые стандарт, статья, файл или материал из любого продукта ASTM; в) изменять, видоизменять, приспосабливать, или переводить любой стандарт, статью, файл или материал, полученный из любого продукта ASTM; (d) включать любой стандарт, статью, файл или материал, полученный из любого продукта ASTM или Документировать в других произведениях или иным образом создавать любые производные работы на основе любых материалов. получено из любого продукта или документа ASTM; (e) взимать плату за копию (электронную или иным образом) любого стандарта, статьи, файла или материала, полученного из любого продукта ASTM или Документ, за исключением обычных расходов на печать/копирование, если такое воспроизведение разрешено по разделу 3; или (f) систематически загружать, архивировать или централизованно хранить существенные части стандартов, статей, файлов или материалов, полученных из любого продукта ASTM или Документ. Включение печатных или электронных копий в пакеты курсов или электронные резервы, или для использования в дистанционном обучении, не разрешено настоящей Лицензией и запрещено без Предварительное письменное разрешение ASTM.

(iv) Лицензиат не может использовать Продукт или доступ к Продукт в коммерческих целях, включая, помимо прочего, продажу Документов, материалы, платное использование Продукта или массовое воспроизведение или распространение Документов в любой форме; а также Лицензиат не может взимать с Авторизованных пользователей специальные сборы за использование Продукт сверх разумных расходов на печать или административные расходы.

C. Уведомление об авторских правах . Все копии материала из ASTM Продукт должен иметь надлежащее уведомление об авторских правах от имени ASTM, как показано на начальной странице. каждого стандарта, статьи, файла или материала. Сокрытие, удаление или изменение уведомление об авторских правах не допускается.

4. Обнаружение запрещенного использования.

A. Лицензиат несет ответственность за принятие разумных мер для предотвращения запрещенного использования и незамедлительного уведомления ASTM о любых нарушениях авторских прав или запрещенное использование, о котором Лицензиату стало известно. Лицензиат будет сотрудничать с ASTM при расследовании любого такого запрещенного использования и предпримет разумные шаги для обеспечения прекращение такой деятельности и предотвращение ее повторения.

B. Лицензиат должен приложить все разумные усилия для защиты Продукт от любого использования, не разрешенного настоящим Соглашением, и уведомляет ASTM о любом использовании, о котором стало известно или о котором было сообщено.

5. Постоянный доступ к продукту.
ASTM резервирует право прекратить действие настоящей Лицензии после письменного уведомления, если Лицензиат существенно нарушит условия настоящего Соглашения. Если Лицензиат не оплачивает ASTM какую-либо лицензию или абонентской платы в установленный срок, ASTM предоставит Лицензиату 30-дневный период в течение что бы вылечить такое нарушение. Для существенных нарушений период устранения не предоставляется связанные с нарушениями Раздела 3 или любыми другими нарушениями, которые могут привести к непоправимым последствиям ASTM. вред. Если подписка Лицензиата на Продукт ASTM прекращается, дальнейший доступ к онлайн-база данных будет отклонена. Если Лицензиат или Авторизованные пользователи существенно нарушают настоящую Лицензию или запрещать использование материалов в любом продукте ASTM, ASTM оставляет за собой право право отказать Лицензиату в любом доступе к Продукту ASTM по собственному усмотрению ASTM.

6. Форматы доставки и услуги.

A. Некоторые продукты ASTM используют стандартный интернет-формат HTML. ASTM оставляет за собой право изменить такой формат с уведомлением Лицензиата за три [3] месяца, хотя ASTM приложит разумные усилия для использования общедоступных форматов. Лицензиат и Авторизованные пользователи несут ответственность за получение за свой счет подходящие подключения к Интернету, веб-браузеры и лицензии на любое необходимое программное обеспечение для просмотра продуктов ASTM.

B. Продукты ASTM также доступны в Adobe Acrobat. (PDF) Лицензиату и его Авторизованным пользователям, которые несут единоличную ответственность за установку и настройка соответствующего программного обеспечения Adobe Acrobat Reader.

C. ASTM приложит разумные усилия для обеспечения онлайн-доступа доступны на постоянной основе. Доступность будет зависеть от периодического перерывы и простои для обслуживания сервера, установки или тестирования программного обеспечения, загрузка новых файлов и причины, не зависящие от ASTM. ASTM не гарантирует доступ, и не несет ответственности за ущерб или возврат средств, если Продукт временно недоступен, или если доступ становится медленным или неполным из-за процедур резервного копирования системы, объем трафика, апгрейды, перегрузка запросов к серверам, общие сбои сети или задержки, или любая другая причина, которая может время от времени делать продукт недоступным для Лицензиата или Авторизованных пользователей Лицензиата.

7. Условия и стоимость.

A. Срок действия настоящего Соглашения _____________ («Период подписки»). Доступ к Продукту предоставляется только на Период Подписки. Настоящее Соглашение останется в силе после этого для последовательных Периодов подписки при условии, что ежегодная абонентская плата, как таковая, может меняются время от времени, оплачиваются. Лицензиат и/или ASTM имеют право расторгнуть настоящее Соглашение. в конце Периода подписки путем письменного уведомления, направленного не менее чем за 30 дней.

B. Сборы:

8. Проверка.
ASTM имеет право проверять соответствие с настоящим Соглашением, за свой счет и в любое время в ходе обычной деятельности часы. Для этого ASTM привлечет независимого консультанта при соблюдении конфиденциальности. соглашение, для проверки использования Лицензиатом Продукта и/или Документов ASTM. Лицензиат соглашается разрешить доступ к своей информации и компьютерным системам для этой цели. Проверка состоится после уведомления не менее чем за 15 дней, в обычные рабочие часы и в таким образом, чтобы не создавать необоснованного вмешательства в деятельность Лицензиата. Если проверка выявляет нелицензионное или запрещенное использование продуктов или документов ASTM, Лицензиат соглашается возместить ASTM расходы, понесенные при проверке и возмещении ASTM для любого нелицензированного/запрещенного использования. Применяя эту процедуру, ASTM не отказывается от любое из своих прав на обеспечение соблюдения настоящего Соглашения или на защиту своей интеллектуальной собственности путем любым другим способом, разрешенным законом. Лицензиат признает и соглашается с тем, что ASTM может внедрять определенная идентифицирующая или отслеживающая информация в продуктах ASTM, доступных на Портале.

9. Пароли:
Лицензиат должен немедленно уведомить ASTM о любом известном или предполагаемом несанкционированном использовании(ях) своего пароля(ей) или о любом известном или предполагаемом нарушение безопасности, включая утерю, кражу, несанкционированное раскрытие такого пароля или любой несанкционированный доступ или использование Продукта ASTM. Лицензиат несет исключительную ответственность для сохранения конфиденциальности своего пароля (паролей) и для обеспечения авторизованного доступ и использование Продукта ASTM. Личные учетные записи/пароли не могут быть переданы.

10. Отказ от гарантии:
Если не указано иное в настоящем Соглашении, все явные или подразумеваемые условия, заверения и гарантии, включая любые подразумеваемые гарантия товарного состояния, пригодности для определенной цели или ненарушения прав отказываются от ответственности, за исключением случаев, когда такие отказы признаются юридически недействительными.

11. Ограничение ответственности:
В пределах, не запрещенных законом, ни при каких обстоятельствах ASTM не несет ответственности за любые потери, повреждения, потерю данных или за особые, косвенные, косвенные или штрафные убытки, независимо от теории ответственности, возникающие в результате или в связи с использованием продукта ASTM или загрузкой документов ASTM. Ни при каких обстоятельствах ответственность ASTM не будет превышать сумму, уплаченную Лицензиатом по настоящему Лицензионному соглашению.

12. Общие.

A. Прекращение действия:
Настоящее Соглашение действует до прекращено. Лицензиат может расторгнуть настоящее Соглашение в любое время, уничтожив все копии (на бумажном, цифровом или любом носителе) Документов ASTM и прекращении любого доступа к Продукту ASTM.

B. Применимое право, место проведения и юрисдикция:
Это Соглашение должно толковаться и толковаться в соответствии с законодательством Содружество Пенсильвании. Лицензиат соглашается подчиняться юрисдикции и месту проведения в суды штата и федеральные суды Пенсильвании по любому спору, который может возникнуть в соответствии с настоящим Соглашение. Лицензиат также соглашается отказаться от любых претензий на неприкосновенность, которыми он может обладать.

C. Интеграция:
Настоящее Соглашение представляет собой полное соглашение между Лицензиатом и ASTM в отношении его предмета. Он заменяет все предыдущие или одновременные устные или письменные сообщения, предложения, заверения и гарантии и имеет преимущественную силу над любыми противоречащими или дополнительными условиями любой цитаты, заказа, подтверждения, или другое сообщение между сторонами, относящееся к его предмету в течение срока действия настоящего Соглашения. Никакие изменения настоящего Соглашения не будут иметь обязательной силы, если они не будут в письменной форме и подписан уполномоченным представителем каждой стороны.

D. Назначение:
Лицензиат не может назначать или передавать свои права по настоящему Соглашению без предварительного письменного разрешения ASTM.

E. Налоги.
Лицензиат должен платить любые применимые налоги, за исключением налогов на чистый доход ASTM, возникающий в результате использования Лицензиатом Продукта ASTM. и/или права, предоставленные по настоящему Соглашению.

Недорогой, стабильный и точный метод измерения относительной влажности для сложных условий

Датчики (Базель). 2016 март; 16(3): 398.

Опубликовано в сети 18 марта 2016 г. doi: 10.3390/s16030398

Витторио М. Н. Пассаро, академический редактор

Информация об авторе Примечания к статье Информация об авторских правах и лицензии Отказ от ответственности

В этом исследовании разработан улучшенный психрометр для решения практических вопросов, возникающих при измерении относительной влажности в сложных условиях сушки при производстве мяса в сельском хозяйстве и агропродовольственной промышленности. Дизайн этого исследования был сосредоточен на структуре улучшенного психрометра, преобразовании сигнала и методах расчета. Экспериментальные результаты показали влияние различной конструкции психрометра на точность измерения относительной влажности. Промышленное применение к сыровяленым мясным продуктам продемонстрировало эффективную работу усовершенствованного психрометра, используемого в качестве датчика измерения относительной влажности в помещениях для сушки мяса. В условиях сушки мясного производства достигнутая точность измерения относительной влажности с помощью усовершенствованного психрометра составила ±0,6%. Результаты испытаний системы показали, что усовершенствованный психрометр может обеспечить надежные и долговременно стабильные измерения относительной влажности с высокой точностью в системе сушки мясных продуктов.

Ключевые слова: сушильные помещения, точность измерения, относительная влажность, психрометрические датчики

Относительная влажность при всех температурах и давлениях определяется как отношение давления водяного пара к давлению насыщенного водяного пара (над водой) при температуре газа [1]. Существует множество методов измерения относительной влажности [2,3,4,5]. Однако измерение относительной влажности зависит от нескольких факторов окружающей среды. Получение надежных, долговременно стабильных, точных и прецизионных измерений относительной влажности остается сложной практической задачей. Задача особенно сложна в грязной или жесткой среде измерения, содержащей коррозионные материалы, газовые загрязнения или воду во всех трех физических состояниях. Несмотря на наличие большого количества датчиков относительной влажности, предназначенных для различных целей измерения, существует несколько датчиков, которые можно использовать в неблагоприятных условиях с высокой точностью измерений. Однако для практических применений, таких как системы сушки при производстве мяса в сельском хозяйстве, агропищевой промышленности, а также в грязных промышленных условиях или в технических помещениях судов (например, в машинных отделениях) [6], требуется датчик относительной влажности, который может обеспечить стабильные полнодиапазонные измерения с высокой точностью измерения в суровых условиях [7,8].

Психрометрический метод измерения относительной влажности известен очень давно. Психрометр измеряет относительную влажность на основе испарительного охлаждения. Общая структура аспирационного психрометра показана на рис. Устройство содержит два датчика температуры в качестве измерительных элементов. В промышленных применениях датчик температуры аспирационного психрометра может быть либо датчиком температуры термопары, либо термометром сопротивления. Один датчик помещается для измерения температуры окружающего воздуха, которая называется температурой сухого термометра. Другой зонд, обернутый влажной тканью, помещают рядом с сухим термометром для измерения охлаждающего эффекта испарения. Его показание называется температурой смоченного термометра. Для вентиляции окружающего воздуха используется вентилятор. Психрометр – косвенный метод измерения относительной влажности.

Открыть в отдельном окне

Устройство психрометра аспирационного.

Важным преимуществом психрометра является его приспособляемость к условиям измерения. По сравнению с современными электронными датчиками относительной влажности, такими как емкостные датчики относительной влажности или резистивные датчики относительной влажности, психрометр является одним из устройств измерения относительной влажности, который можно использовать в грязной среде, он может выдерживать изменения состояния воды и может обеспечивать большое диапазон измеряемых значений. Психрометр используется в различных измерительных средах во многих современных приложениях [9].,10,11,12,13].

Однако слабым местом психрометра как датчика относительной влажности в прикладной системе является низкая точность измерения по сравнению с электронными датчиками [14,15,16]. Измерение относительной влажности психрометром зависит от ряда факторов, таких как степень вентиляции (объемный расход), диаметр проволоки, толщина и длина водяной пленки, покрывающей место соединения влажной термопары, и взаимное расположение мокрой и сухой термопар [17]. Психрометр также требует квалифицированных операторов для проведения точных измерений [18]. Влияние различных факторов, таких как атмосферное давление, размер психрометра, условия вентиляции или замерзание влажных термометров, было исследовано и подтверждает теорию измерения [19].]. Сложность среды измерения с помощью смоченного термометра является ограничивающим фактором в повышении точности измерений. Таким образом, ключом к повышению точности измерений психрометров является обеспечение производителей специальными конструктивными элементами, обеспечивающими надежность и стабильность измерений.

Температура смоченного термометра не должна быть термодинамической характеристикой, но при определенных условиях она хорошо приближается к термодинамической температуре смоченного термометра [20]. Датчик должен быть защищен от излучения. Это очень важный вопрос, потому что многие исследователи использовали естественные термометры с влажным термометром с непредвиденными последствиями с точки зрения измерений [21].

В ряде предшествующих работ изучался метод измерения психрометра в различных условиях и влияние различных факторов, влияющих на точность измерения. Инь и др. рассчитаны коэффициенты корреляции психрометра с различной скоростью ветра. Для птичников-бройлеров был разработан и испытан аспирационный психрометр [22]. Результаты испытаний показали, что аспирационный психрометр может надежно работать в запыленной среде, при этом требуется незначительное техническое обслуживание только каждые пять-десять дней [23]. Дюрен эксплуатировал четыре типа оборудования для измерения влажности воздуха в течение семи месяцев в тяжелых глиняных сушилках, включая психрометр с датчиками мокрого и сухого термометров [24].

Несколько исследователей обсуждают точность измерений психрометра. Устимчук и Гинер исследовали ошибки психрометрического измерения относительной влажности и использовали формулу распространения ошибок для преобразования ошибок температуры в ошибки относительной влажности [10]. Миттал и Чжан разработали психрометрическую диаграмму на основе обученной искусственной нейронной сети, которую можно использовать для прогнозирования психрометрических параметров в практических приложениях [25]. Монтанини работал над оптическим психрометром с кодированием длины волны для измерения относительной влажности, и точность измерения оценивалась в пределах 2% относительной влажности (RH) в диапазоне, близком к насыщению [26]. Кай и др. Компания разработала интеллектуальный датчик относительной влажности по сухому и влажному термометру, результаты моделирования и испытаний показали точность в пределах 2% относительной влажности [27]. Точность цифрового вентилируемого психрометра, разработанного Наньтоу, составляет менее 2% относительной влажности [28]. Статистические результаты для вентилируемого психрометра DYZ-1 показали, что стандартное отклонение температуры и относительной влажности составляет 0,23 °C и относительная влажность 1,7 % [29]. Результаты испытаний, основанные на онлайн-методе Бхуйана, сравнивали со стандартным гигрометром и утверждали, что имеют отклонение не более 2% относительной влажности [30]. Николс разработал датчик относительной влажности, использующий психрометрический процесс для птицеводства, с ожидаемым допуском относительной влажности 1% для диапазона нескольких известных значений относительной влажности [31]. Накахама применил формулу Шпрунга для оптимизации конструкции психрометра при скорости ветра более 1,5 м/с [32]. При скорости ветра от 0,5 до 1,5 м/с можно использовать формулу Партнера с коэффициентом слабого ветра.

Психрометр косвенно измеряет относительную влажность с помощью двух датчиков температуры. В конструкции зондов с сухим и влажным термометром чувствительный элемент температуры заключен в трубку из нержавеющей стали. Чувствительный элемент не находится в непосредственном контакте с окружающей средой. Психрометр избегает прямого контакта чувствительного элемента относительной влажности с измеряемой средой. Это ключевое отличие позволяет использовать психрометр в сложных условиях измерения. Однако процесс измерения относительной влажности психрометром представляет собой сложный физический процесс. На результат измерения могут влиять многие факторы, такие как атмосферное давление, температура окружающей среды, скорость воздушного потока, точность датчиков температуры, расположение датчиков, размер и качество влажной ткани, и т.д. Кроме того, в процессе измерения психрометра важна точность формулы преобразования, измерительных схем и вычислительного оборудования. Сочетание этих факторов влияет на результат измерения и ограничивает широкое использование психрометра.

Накахама исследовал конструкцию психрометра для проверки работоспособности в камерах температуры и влажности, а также точность измерений влажности, отвечающую требованиям инженерии качества [32]. Накахама заявляет: «Благодаря усовершенствованию технологии измерения влажности и развитию систем прослеживаемости в последние годы мы снова взялись за проверку конструкции психрометра и точности измерения влажности». Койл оценил недорогой психрометр для оценки температуры смоченного термометра [33]. Омори прокомментировал психрометр: «Также были проведены эксперименты по изучению влияния атмосферного давления, размера психрометра, вентиляции и условий переохлаждения или замерзания смоченного термометра, получив хорошее согласие с теорией» [34]. Инь и др. в своей статье [22] ввел параметризованный коэффициент психрометра со скоростью ветра.

Из приведенного выше обсуждения и литературы становится ясно, что психрометр широко используется в качестве метода измерения относительной влажности в широком диапазоне значений в суровых условиях с различной степенью точности измерения. Поэтому важно изучить взаимосвязанные элементы в измерительной среде и оптимизировать точность измерения психрометра.

В данной статье представлено усовершенствованное измерительное устройство аспирационного психрометра с особыми параметрами конструкции и приведены реальные результаты испытаний, проведенных в помещении для сушки мяса на пищевом предприятии. Разработано и испытано специальное психрометрическое измерительное устройство, включая структуру усовершенствованного психрометра, метод преобразования сигналов, вычислительный блок и результаты испытаний в реальном времени. Было продемонстрировано влияние конструкции психрометра и взаимосвязанных факторов измерительной среды. В ходе исследования были проанализированы точность, стабильность и надежность конкретного усовершенствованного психрометрического метода измерения, основанного на системе контроля температуры и относительной влажности в режиме реального времени.

В этом разделе кратко описана общая реализация психрометра. Затем представлен метод преобразования сигналов между измерениями сухого и влажного датчика температуры и относительной влажности, который подходит для цифровых процессоров.

2.1. Структура аспирационного психрометра

Мы протестировали несколько датчиков температуры, в том числе термопарный датчик температуры и термометр сопротивления. Термометр сопротивления PT100 показал лучшую точность и постоянство, чем термопарные датчики температуры. Кроме того, температура термопары и температура сопротивления имеют прочный корпус из нержавеющей стали, а его степень защиты от проникновения составляет 67. Таким образом, мы выбрали PT100 в качестве сухого и влажного датчиков температуры для улучшенного аспирационного психрометра. Чтобы соответствовать особым условиям измерения, были выбраны датчики из нержавеющей стали с водонепроницаемыми кабельными соединениями, такими как степень защиты IP67. Датчик температуры смоченного термометра смочили в воде через кусок хлопчатобумажной ткани. Вентилятор использовался для обеспечения постоянного и контролируемого потока воздуха над датчиками. Температура сухого и влажного термометров обозначается цифрой 9.0445 T d и T w соответственно.

2.2. Алгоритм преобразования сигнала психрометра

В качестве косвенного метода измерения преобразование сигнала между температурой и относительной влажностью является важным фактором, напрямую влияющим на точность измерения психрометра. Существуют предыдущие ссылки на различные методы преобразования [35,36] и пакет программного обеспечения, на который ссылаются Lv и Chen [37].

Преобразование сигнала основано на первичной формуле Шпрунга [38]. Масса водяного пара в определенном объеме определяется как абсолютная влажность [1]. Если предполагается идеальное поведение газа, абсолютную влажность можно рассчитать по формуле

A=EPwT

(1)

Отношение парциального давления водяного пара в смеси к давлению насыщенного водяного пара при заданной температуре определяется как относительная влажность, обычно выражаемая в процентах через

RH=Pd(h3O)Ps(h3O)×100%

(2)

где P d  — парциальное давление водяного пара в равновесной смеси, а давление водяного пара — функция температуры. Закон Дальтона о парциальных давлениях гласит, что полное давление смеси газов равно сумме давлений отдельных газов в смеси и работает только в случае идеальных газов [39].]. P s — давление насыщения водяного пара при заданной температуре.

Парциальное давление водяного пара в смеси можно рассчитать по формуле Шпрунга [38] по формуле

Pd=Pw –C (Td-Tw)P755

(3)

где P — давление на станции, P w — давление насыщения при температуре по влажному термометру, T d — температура по сухому термометру, T w — температура смоченного термометра, а C — константа. Значение C различается в зависимости от среды измерения. При температуре окружающей среды выше точки замерзания °С = 0,5; а при температуре окружающей среды ниже точки замерзания °C = 0,43 [38]. В этом исследовании было проверено, что формула Спранга действительна при температуре в диапазоне 4–18 ° C в испытанных процессах сушки мяса. Диапазон психрометрической формулы Шпрунга [40] действителен в диапазоне психрометрической таблицы (диапазон -45–60 °С) [41]. В технической заметке НАСА Пэриш и Патнэм заявили, что уравнения Спрунга справедливы, когда температура окружающей среды находится в диапазоне от −50 до 100 °C [42]. Единица измерения температуры — градусы Цельсия, давление на станции — миллибары/гектопаскали.

P s и P w можно рассчитать по формуле

Ps= 6,112exp(17,67TdTd +243,5)

(4)

Pw= 6,112exp(17,67TwTw +243,5)

(5)

находится в пределах 4–18 °С. Наконец, относительная влажность R H получается по уравнению (2).

2.3. Влияние окружающей среды на психрометр

В зависимости от методов измерения относительной влажности датчики влажности можно разделить на две категории: методы прямого и косвенного измерения. Принципы измерения емкостного датчика влажности и резистивного датчика влажности относятся к категории методов прямого измерения. Косвенные методы измерения влажности не подвергают чувствительное к влаге устройство воздействию измеряемой среды. Психрометрический метод измерения является типичным косвенным методом измерения относительной влажности, при котором измеряются температуры, а затем преобразуются в значения относительной влажности.

Это исследование направлено на улучшение структурных параметров аспирационного психрометра и специально анализирует влияние нескольких факторов на точность измерения аспирационного психрометра на основе практических измерений. Проведенные эксперименты включали: испытание скорости воздушного потока, когда воздушный поток проходит через датчики температуры сухого и влажного термометров; тест размера ткани, который помещается на датчик смоченного термометра; и проверка расстояния между смоченным термометром и уровнем воды. Для проведения этих экспериментов был реализован специальный усовершенствованный психрометр.

Психрометры бывают разных стилей, и для одного и того же типа психрометров размеры конструкции в основном разные. Мотивация выбора двух разных расстояний, чтобы продемонстрировать, что влияние расстояния между уровнем воды и смоченным термометром нельзя игнорировать. Первый эксперимент был проведен с двумя разными расстояниями между смоченным термометром и уровнем воды: 23 мм и 71 мм. Переменной была скорость воздушного потока, которая изменялась от 0 м/с (стационарная) до 4 м/с с интервалами 0,5 м/с. Размер влажной ткани составлял 63 мм × 122 мм. Результаты испытаний показаны на , где кривая сплошной линией показывает установку 23 мм, а кривая пунктирной линии показывает настройку 71 мм. Датчик температуры смоченного термометра, расположенный на большем расстоянии от уровня воды, показывает более низкую измеренную температуру, потому что большее расстояние увеличивает скорость испарения с ткани. Слева направо: более высокая скорость воздушного потока также увеличивает процесс испарения и снижает температуру смоченного термометра.

Открыть в отдельном окне

Зависимость скорости воздушного потока от температуры по влажному термометру (размер ткани: 63 мм × 122 мм).

Второй эксперимент был разработан для изучения влияния ткани разного размера на температуру смоченного термометра. В эксперименте размер ткани был изменен на 126 мм × 122 мм, а другие переменные остались такими же, как и в первом эксперименте. Результат теста показан на , где кривая сплошной линией показывает настройку 23 мм, а кривая пунктирной линии показывает настройку 71 мм. Результат эксперимента показывает, что процесс испарения ткани небольшого размера происходит быстрее, чем ткани большого размера. Опять же, слева направо, более высокая скорость воздушного потока увеличивает процесс испарения и снижает температуру смоченного термометра.

Открыть в отдельном окне

Зависимость скорости воздушного потока от температуры по влажному термометру (размер ткани: 126 мм × 122 мм).

Влияние факторов окружающей среды показано на и , которые включают расстояние скорости воздушного потока между смоченным термометром и уровнем воды, а также размер ткани смоченного термометра на психрометре. Большее расстояние между смоченным термометром и уровнем воды увеличивало процесс испарения и уменьшало температуру смоченного термометра. Более высокая скорость воздушного потока увеличила процесс испарения и снизила температуру смоченного термометра. Наконец, сравнивая кривые в и , различные размеры ткани также вызывали изменение температуры смоченного термометра. Меньший размер ткани вызвал более быстрое снижение температуры смоченного термометра.

На основании приведенных выше результатов мы оценили чувствительность температуры смоченного термометра к изменению различных факторов окружающей среды. При постоянной скорости воздушного потока 2 м/с различные размеры ткани вызывали погрешность температуры по влажному термометру на 0,2 °C. Различное расстояние между датчиком температуры смоченного термометра и уровнем воды добавляло неопределенность в 0,3 °C, а если скорость воздушного потока изменялась с 2 м/с до 0,5 м/с, то неопределенность увеличивалась примерно на 0,3 °C. Общее изменение составило приблизительно 0,8 °C от измеренного значения температуры смоченного термометра.

Из раздела 3 видно, что точность измерения психрометра можно повысить за счет соответствующих корректировок различных факторов.

На основе анализа, приведенного в разделе 3, был разработан усовершенствованный психрометрический измерительный прибор с несколькими ключевыми факторами, выбранными для повышения точности измерений. Эти факторы включали расстояние между датчиками сухого и смоченного термометров (72 мм), размер влажной ткани (127 мм × 125 мм), расстояние между смоченным термометром и водой (43 мм), расстояние от вентилятора до сухого термометра и датчик смоченного термометра (66 мм), направление воздуха от вентилятора к датчику смоченного термометра и скорость воздушного потока (5,25–5,3 м/с), точность термометров сопротивления и преобразование сигналов. Мы провели испытания с использованием различных измерительных устройств, таких как прибор управления технологическим процессом, Jumo lpf100 и Siemens PLC step7-200. Мы получили хорошие результаты измерений на всех устройствах с параметрами конструкции, представленными в этой статье.

Сигналы температуры сухого и смоченного термометров измерялись по трехпроводной схеме с использованием специальной интегральной схемы ASIC 7030 A/D для аналого-цифрового преобразования. Контроллер профиля работал с микроконтроллером для сбора данных измерений. Тестовые инструменты включают аналого-цифровой преобразователь и микроконтроллер. В качестве аналого-цифрового преобразователя использовался ASIC 7030. Использовались два типа микроконтроллеров: микросхема Neuron 3150 BF от Toshiba Corporation Semiconductor Company (Токио, Япония) и микросхема 89.C52 производства ATMEL Ltd. (1600 Technology Drive, Сан-Хосе, Калифорния, США). Несколько точных инструментов использовались для калибровки специального усовершенствованного измерительного устройства психрометра и измерения его точности. В число приборов входили: датчик влажности и температуры VAISALA (HMP75) и измерительный индикатор (MI70), цифровой анемометр PACER (DA400), прецизионный термометр Ebro (TFX 430), точный регистратор данных MadgeTech (RHTemp 101A) для измерения температуры и относительной влажности, а также Fluke. прибор в сухом бочонке (9102S).

В этих экспериментах сухоблочный термометр (Fluke 9102S) и прецизионный термометр Ebro (TFX 430) использовались для калибровки датчика температуры сухого и смоченного термометров. Точность прецизионного термометра Ebro (TFX 430) составляет ±0,05 °C, а разрешение — 0,01 °C. Датчик влажности и температуры (HMP75) и измерительный индикатор (MI70) использовались в качестве инструмента подтверждения. показаны результаты калибровки влажности и температуры для Probe HMP75 производства Vaisala Oyj, Хельсинки, Финляндия.

Таблица 1

Результаты калибровки влажности и температуры для датчика HMP75.

Влажность/температура Измеренное значение 1 Блок Измеренное значение 2 Блок Измеренное значение 3 Блок
RELITIGHT HUMLIDES
RELITIC +74,7 % относительной влажности
Эталонная температура +22,06 °C +22,05 °C +22,05 °C
Observed relative humidity +33. 7% RH +54.5% RH +74.9% RH
Observed temperature +22.06 °C +22.04 °C +22.05 °C
Относительная разница в влажности +0,6% RH +0,5% RH +0,2% RH
.

Открыть в отдельном окне

3.1. Точность измерения усовершенствованного психрометра

Усовершенствованный психрометр и датчик влажности и температуры (HMP75) с индикатором измерения (MI70) были испытаны в условиях сушильной комнаты. Результаты испытаний усовершенствованного психрометра и прибора для измерения влажности (MI70 с HMP75) показаны на рис. Сплошная линия показывает результат измерения прибора для измерения влажности (MI70 с HMP75), а штрихпунктирная линия показывает результат измерения усовершенствованного психрометра. Разница между результатами измерений, в частности между значением измерения улучшенного психрометра и значением измерения прибора для измерения влажности (MI70 с HMP75), показана на .

Открыть в отдельном окне

Сравнение точности измерений улучшенного психрометра и прибора относительной влажности (HMP75).

Открыть в отдельном окне

Разность значений измерения улучшенного психрометра и прибора сравнения (HMP75).

Данные испытаний показывают, что значение измерения улучшенного психрометра очень близко к значению измерения прибора для измерения влажности (MI70 с HMP75). Отклонение между двумя приборами составляло менее ±0,5% относительной влажности. Согласно сертифицированной точности прибора для измерения влажности (MI70 с HMP75), точность измерения усовершенствованного психрометра составила ±0,6% RH в условиях измерения в сушильной комнате.

3.2. Сравнение исходного психрометра и усовершенствованного психрометра

Сравнительный тест был проведен между исходным психрометром и усовершенствованным психрометром в функционирующей контрольной среде помещения для сушки мяса. Первоначальный психрометр был удален из той же общей системы управления сушильной комнатой.

Первоначальный психрометр и улучшенный психрометр использовали один и тот же зонд и инструмент. Прибор для калибровки был таким же, как и в предыдущем разделе, а атмосферное давление составляло 964 гПа на момент эксперимента.

Результаты испытаний на температуру и относительную влажность показаны в . является выдержкой, которая показывает подробный результат теста относительной влажности. В верхней части графика пунктирная линия показывает результат измерения относительной влажности с помощью прибора для измерения влажности (MI70 с HMP75), сплошная линия показывает результат измерения относительной влажности исходным психрометром, а пунктирная линия показывает результат измерения относительной влажности. результат измерения относительной влажности усовершенствованным психрометром. В нижней части графика пунктирная линия указывает на результат измерения температуры прибором для измерения влажности (MI70 с HMP75), пунктирная линия указывает на результат измерения температуры исходным психрометром, а линия со знаком плюс указывает на температуру. результат измерения усовершенствованного психрометра.

Открыть в отдельном окне

Сравнение температуры и относительной влажности с использованием оригинального психрометра, усовершенствованного психрометра и прибора для измерения относительной влажности (HMP75).

Открыть в отдельном окне

Сравнение относительной влажности с использованием оригинального психрометра, усовершенствованного психрометра и измерительного прибора (HMP75), увеличенная часть .

Точность измерения исходного психрометра и усовершенствованного психрометра наглядно показана на . Кривая измерения относительной влажности усовершенствованного психрометра очень близка к кривой измерения калиброванного датчика влажности и температуры (HMP75) с индикатором измерения (MI70), и результаты испытаний показывают, что исходный психрометр имеет большую погрешность.

3.3. Анализ стабильности усовершенствованного психрометра

Другой проблемой датчика относительной влажности является стабильность сигнала измерения. Большинство датчиков относительной влажности имеют проблему дрейфа нуля, которая зависит от свойств чувствительного элемента относительной влажности. Эта проблема более очевидна в суровых условиях, таких как сушильное помещение для производства мяса.

Стабильность измерений прототипа психрометра была количественно проанализирована в системе контроля температуры и относительной влажности в режиме реального времени. Проведены эксперименты в системе управления сушильным помещением с использованием психрометра-прототипа в качестве датчика относительной влажности. Условия тестирования были сложными, так как воздух содержал частицы дыма, что не позволяло емкостным датчикам относительной влажности работать в течение длительного периода времени. Работа датчика в помещении для сушки мяса для измерения относительной влажности является большой проблемой. Поскольку чувствительное к влаге устройство емкостных датчиков влажности или резистивных датчиков влажности находится в зоне измерения, оно не может должным образом работать в суровых условиях. Реальные испытания показывают, что некоторые датчики относительной влажности, такие как емкостные датчики влажности или резистивные датчики влажности, не работают должным образом в течение длительного периода времени. Психрометр не использует чувствительное к влажности устройство для измерения относительной влажности. Он использует два температурных датчика, называемые датчиками сухого и влажного термометра, для косвенного измерения относительной влажности. Эта особенность измерения свидетельствует о том, что модифицированный психрометрический кулачок стабильно работает в неблагоприятных условиях измерения в течение очень длительного периода времени.

Размер испытательной сушильной камеры составлял 28 м × 9 м × 3,8 м. Контрольными переменными были комнатная температура и относительная влажность. Источником охлаждения системы был NH 3 при -7 ° C, а источником нагрева системы был пар низкого давления при 15 фунтов на квадратный дюйм . Увлажнитель представлял собой генератор сухого тумана с размером капель воды ≤4,2 мкм. Система управления сушильным помещением представляла собой две независимые замкнутые системы управления температурой и относительной влажностью с использованием пропорционального, интегрального и дифференциального алгоритмов управления. Датчик относительной влажности представлял собой прототип психрометра.

В качестве регистрирующего измерительного оборудования использовались два регистратора данных температуры и относительной влажности (MadgeTech TempRetriever-RH и RHTemp101A). Среди них TempRetriever-RH имел разрешение по относительной влажности 0,1% относительной влажности и разрешение по температуре 0,1 °C. RHTemp101A имел разрешение по относительной влажности 0,1% относительной влажности и разрешение по температуре 0,01 °C.

Заданные значения температуры и относительной влажности для системы управления сушильной камерой: 13 °C и относительная влажность 74 %. Результаты испытаний температуры и относительной влажности при регулировании с обратной связью показаны на рис. Нижняя кривая левой вертикальной оси указывает значения температуры в градусах Цельсия (°C), а верхняя кривая правой вертикальной оси указывает значения относительной влажности в процентах (%).

Открыть в отдельном окне

Результаты контроля процесса температуры и относительной влажности на основе усовершенствованного психрометра.

Показана 65-часовая запись температуры и относительной влажности в сушильной камере с замкнутым контуром, где прототип психрометра использовался в качестве датчика относительной влажности. является частью и показывает небольшую часть записи относительной влажности. Исходя из этого, точность контроля относительной влажности была в пределах ±0,8% относительной влажности. Результаты испытаний ясно показывают, что прототип психрометрического устройства может обеспечивать стабильные измерения в жестких условиях измерений в течение длительного периода времени и может обеспечивать более высокую точность контроля относительной влажности в промышленном помещении для сушки мяса.

Открыть в отдельном окне

Анализ точности контроля процесса относительной влажности на основе усовершенствованного психрометра.

3.4. Влияние температуры на точность измерения относительной влажности

Температура напрямую влияет на точность и стабильность измерения относительной влажности. Влияние различных факторов на измерение относительной влажности можно оценить с помощью . Связь температуры и относительной влажности, близких к значениям 13 °C и относительной влажности 73%, представлена ​​на рис. показывает взаимосвязь температуры и относительной влажности в герметично закрытом контейнере.

Таблица 2

Связь между температурой и относительной влажностью при температуре около 13 °C и относительной влажности 73 %.

Humidity/Temperature Unit
1 2 3 4 5 6 7 8 9
Temperature (° В) 11 11,5 12 12,5 13 13. 5 14 14.5 15
Relative humidity (% RH) 83.3 80.6 78 75.4 73 70.7 68.4 66.2 64.1

Открыть в отдельном окне

Исходя из этого, изменение температуры на ±1 °C приведет к изменению относительной влажности не менее чем на 4% RH. Значения колебания температуры составляют ±0,1 °С в , с учетом погрешности измерений прибора максимальное колебание температуры ожидается ≤±0,15 °С. Связь влияния температуры с относительной влажностью составляет ±0,6% относительной влажности в . Таким образом, из-за влияния муфты эффект контроля температуры напрямую влияет на точность контроля системы контроля относительной влажности. И проиллюстрировать эффект.

Открыть в отдельном окне

Температура и относительная влажность в замкнутом контуре на основе тщательной настройки.

Открыть в отдельном окне

Относительная влажность при регулировании с обратной связью при колебаниях температуры ±0,05 °C.

Результаты испытаний показали, что точность регулирования температуры была достигнута ±0,05 °C в течение более семи часов в системе управления. Нижняя кривая показывает значения температуры в градусах Цельсия (°C), а верхняя кривая показывает значения относительной влажности в процентах (%). Точность контроля относительной влажности показана на , которая является увеличенной версией . Точность контроля относительной влажности составляла ±0,5% относительной влажности для системы управления сушильной комнатой с использованием прототипа психрометра в качестве датчика относительной влажности.

Приведенные выше результаты испытаний отчетливо показали влияние точности контроля температуры на точность контроля относительной влажности в системе управления сушильной комнатой. Когда точность контроля температуры составляла ±0,1 °C, точность контроля относительной влажности составляла ±0,8% относительной влажности (), а когда точность контроля температуры достигала ±0,05 °C, точность контроля относительной влажности достигала ±0,5% относительной влажности ().

В этом документе основное внимание уделялось обсуждению применения устройства измерения относительной влажности в существующей системе управления в сложных условиях, в частности, в системе сушки сыровяленых мясных продуктов. Результаты испытаний выявили влияние различных параметров психрометра на точность измерения и стабильность относительной влажности.

На основании экспериментальных результатов характеристики конкретного улучшенного психрометра резюмируются следующим образом.

  1. Точность измерения относительной влажности специальным усовершенствованным психрометром, которая может быть достигнута, составляет ±0,6% относительной влажности в условиях мясного производства.

  2. Специальный усовершенствованный психрометр обеспечивает длительную, стабильную и надежную работу в суровых условиях сушильного цеха мясного производства.

  3. На основании результатов испытаний системы сушки сыровяленых мясных продуктов с использованием специального усовершенствованного психрометра точность контроля системы относительной влажности, которая может быть достигнута, составляет ±0,8% относительной влажности.

Таким образом, эти характеристики усовершенствованного психрометра, в том числе более высокая точность и стабильность измерений, делают психрометр особенно подходящим в качестве датчика относительной влажности для применения в сложных условиях измерений.

Вэй Чжан разработал всю систему, провел экспериментальные исследования, проанализировал результаты экспериментов и написал первоначальный вариант рукописи. Хонг Ма провел некоторые исследования по анализу и моделированию. Саймон X. Янг руководил этим исследованием и вместе работал над написанием и пересмотром статьи.

Авторы заявляют об отсутствии конфликта интересов.

1. Vaisala Oyj. Расчетные формулы для влажности — формулы преобразования влажности. Вайсала; Хельсинки, Финляндия: 2013. [Google Scholar]

2. Эдер К., Валенте В., Дональдсон Н., Демостенус А. Интеллектуальный КМОП-датчик температуры и влажности с комбинированным считыванием. Датчики. 2014;14:17192–17211. doi: 10.3390/s140917192. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

3. Сэвидж М. Дж. Полевая оценка полимерных емкостных датчиков влажности для измерений потока баланса энергии по радиоканалу Боуэна. Датчики. 2010; 10:7748–7771. дои: 10.3390/s100807748. [PMC free article] [PubMed] [CrossRef] [Google Scholar]

4. Mraovic M., Muck T., Pivar M., Trontelj J., Pletersek A. Датчики влажности, напечатанные на переработанной бумаге и картоне. Датчики. 2014;14:13628–13643. doi: 10.3390/s140813628. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

5. Шайк В.В., Грутен М., Вернаарт Т., Гельд С.В.Д. Высокоточное акустическое измерение относительной влажности воздуха в воздуховодах. Датчики. 2010;10:7421–7433. doi: 10.3390/s100807421. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

6. Палелла Б.И., Куаранта Ф., Риччио Г. Об управлении и профилактике теплового стресса у экипажей на борту судов. океан инж. 2016; 112: 277–286. doi: 10.1016/j.oceaneng.2015.12.030. [CrossRef] [Google Scholar]

7. Себастьян П., Брюно Д., Коллиньян А., Ривье М. Сушка и дым: моделирование тепломассопереноса и экспериментальный анализ. Дж. Фуд Инж. 2005; 70: 227–243. doi: 10.1016/j.jfoodeng.2004.10.002. [CrossRef] [Google Scholar]

8. Натхакаранакуле А., Краиваничкул В., Сопонроннарит С. Сравнительное исследование различных методов комбинированной сушки перегретым паром куриного мяса. Дж. Фуд Инж. 2007; 80: 1023–1030. doi: 10.1016/j.jfoodeng.2006.04.067. [Перекрестная ссылка] [Академия Google]

9. Маскан А., Кая С., Маскан М. Сушка кожуры винограда горячим воздухом и на солнце (пестик) J. Food Eng. 2002; 54:81–88. doi: 10.1016/S0260-8774(01)00188-1. [CrossRef] [Google Scholar]

10. Орикаса Т., Ву Л., Андо Ю., Мурамацу Ю., Рой П., Яно Т., Шиина Т., Тагава А. Характеристики сушки батата горячим воздухом с использованием анализ изотермы сорбции влаги и изменения ее качества при сушке. Междунар. Дж. Фуд Инж. 2010 г.: 10.2202/1556-3758.1748. [CrossRef] [Google Scholar]

11. Свами С.Б., Дас С.К., Майти Б. Анализ профиля текстуры вареных вяленых наггетсов (бори), приготовленных с разным уровнем содержания влаги и процентным содержанием воздуха в тесте. Междунар. Дж. Фуд Инж. 2007; 3:1–15. doi: 10.2202/1556-3758.1155. [Перекрестная ссылка] [Академия Google]

12. Танака Ф., Иде Ю., Кинджо М., Генкава Т., Хаманака Д., Учино Т. Разработка модели повторного смачивания толстого слоя коричневого риса, упакованного в пленки из ПЭНП и ПБТ. Дж. Фуд Инж. 2010; 101: 223–227. doi: 10.1016/j.jfoodeng.2010.07.008. [CrossRef] [Google Scholar]

13. Тайво А.Ф., Абовей М.Ф.Н., Пуйате Ю.Т., Ачиньюху С.К. Влияние параметров сушки на кинетику сушки ферментированной молотой маниоки с использованием роторной сушилки. Междунар. Дж. Фуд Инж. 2010 г.: 10.2202/1556-3758.1623. [Перекрестная ссылка] [Академия Google]

14. Устимчук А., Гинер С.А. Погрешности относительной влажности при измерении температуры по сухому и влажному термометрам. Биосист. англ. 2011; 110:106–111. [Google Scholar]

15. Lemay S.P., Guo H., Barber E.M., Zyla L. Процедура оценки работы датчика влажности в условиях содержания скота. Биосист. англ. 2001; 43:14–21. [Google Scholar]

16. Toida H., Ohyama K., Kozai T., Hayashi M. Метод измерения температуры по сухому термометру при работе системы туманообразования для охлаждения теплиц. Биосист. англ. 2006;93: 347–351. doi: 10.1016/j.biosystemseng.2005.12.004. [CrossRef] [Google Scholar]

17. Пауэлл Р. В. Использование термопар в психрометрических целях. проц. физ. соц. Лондон. 1936; 48: 406–414. doi: 10.1088/0959-5309/48/3/307. [CrossRef] [Google Scholar]

18. Видерхольд П.Р. Измерение водяного пара, методы и приборы. Марсель Деккер; Нью-Йорк, штат Нью-Йорк, США: 1997. [Google Scholar]

19. Кавата С., Омори Ю. Исследование психрометра с термопарой, I. J. Phys. соц. Япония. 1953;8:768–776. doi: 10.1143/JPSJ.8.768. [CrossRef] [Google Scholar]

20. Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха, Inc. Тепловые условия окружающей среды для проживания людей — Дополнение ASHRAE, Стандарт ANSI/ASHRAE 55-2013. АШРАЭ; Атланта, Джорджия, США: 2014. [Google Scholar]

21. д’Амброзио Альфано Ф.Р., Палелла Б.И., Риччио Г. О проблемах, связанных с косвенной оценкой естественной температуры по влажному термометру для оценки жарких термальных сред. Анна. Занять. Гиг. 2012;56:1063–1079. [PubMed] [Google Scholar]

22. Yin X.Z., Zhou Y.J., Li Y.X. Проверка параметризованного психрометрического коэффициента скоростью ветра. Дж. Засушливая метеорология. 1996; 14:48–53. [Google Scholar]

23. Костелло Т.А., Берри И.Л., Бенц Р.К. Вентиляторный механизм для контролируемого воздействия на датчик смоченного термометра психрометра пыльной средой. заявл. англ. Агр. 1991; 7: 473–477. дои: 10.13031/2013.26248. [CrossRef] [Google Scholar]

24. ван Дуурен А. Е. Управление технологическим процессом в сушилках тяжелой глиняной промышленности — Практическое исследование работы десяти коммерчески доступных датчиков влажности. Клей/Глас/Керам. 1993;14:77–81. [Google Scholar]

25. Миттал Г.С., Чжан Дж. Психрометрический предиктор на основе искусственных нейронных сетей. Биосист. англ. 2003; 86: 283–289. doi: 10.1016/S1537-5110(03)00071-0. [CrossRef] [Google Scholar]

26. Монтанини Р. Оптический психрометр с кодированием длины волны для измерения относительной влажности. преподобный наук. Инструм. 2007; 78 doi: 10.1063/1.2472591. [PubMed] [CrossRef] [Google Scholar]

27. Cai C.L., Fu Z.H., Ren K., Yu N., Chai SC. Проектирование интеллектуального датчика влажности с сухим и влажным термометрами. Инструм. Тех. Сенс. 2011; 40:8–10. [Академия Google]

28. Наньтоу Ю. Цифровой вентилируемый психрометр. IEEE транс. Инструм. Изм. 1979; 28: 42–45. doi: 10.1109/TIM.1979.4314758. [CrossRef] [Google Scholar]

29. Xiulan W. Многоточечный вентилируемый психрометр и его применение для защищенного выращивания. Акта Хортик. 1988; 230:493–500. doi: 10.17660/ActaHortic.1988.230.64. [CrossRef] [Google Scholar]

30. Бхуян М., Бхуян Р. Онлайн-метод мониторинга относительной влажности с использованием термодатчиков; Материалы 1995 г. Международной конференции IEEE по промышленной автоматизации и управлению; Хайдарабад, Индия. 5–7 января 1995. [Google Scholar]

31. Николс Э.Л. автоматический датчик психрометра для птицеводства; Материалы 1992 г. Международной конференции IEEE по Юго-Востоку; Бирмингем, Алабама, США. 12–15 апреля 1992 г.; стр. 750–752. [Google Scholar]

32. Накахама Х. Конструкция психрометра для проверки работоспособности в камерах температуры и влажности и точность измерений влажности. Технологии ЭСПЕК. Отчет 2007; 9: 21–30. [Google Scholar]

33. Coyle J. Оценка недорогого психрометра для оценки температуры по влажному термометру. Мед. науч. Спортивное упражнение. 2004; 36: 316–322. [Академия Google]

34. Омори Ю. Исследование психрометра, II. Дж. Физ. соц. Япония. 1960; 15: 706–718. doi: 10.1143/JPSJ.15.706. [CrossRef] [Google Scholar]

35. Гордон В.Е. Монограммы для преобразования психрометрических данных в выражения давления пара, точки росы, относительной влажности или дефицита давления пара. JSTOR Экол. 1940; 21: 505–508. дои: 10.2307/1930289. [CrossRef] [Google Scholar]

36. Slatyer R.O., Bierhuizen J.F. Дифференциальный психрометр для непрерывных измерений транспирации. амер. соц. биол. растений 1964;39:1051–1056. doi: 10.1104/стр.39.6.1051. [PMC free article] [PubMed] [CrossRef] [Google Scholar]

37. Lv G.Y., Chen Y. Применение пакета программ для преобразования влажности в расчетных полях психрометра. J. Zhengzhou Inst. Свет, Индиана, 2004; 18:49–52. [Google Scholar]

38. Бернард С. Руководство по сокращению данных ME5000. Стэндфордский Университет; Стэнфорд, Калифорния, США: 1992. Измерение парциального давления водяного пара; стр. 29–30. [Google Академия]

39. Зильберберг М.С. Химия: молекулярная природа материи и изменений. 5-е изд. Макгроу-Хилл; Бостон, Массачусетс, США: 2009. с. 206. [Google Scholar]

40. Sprung A. Über die Bestimmung der Luftfeuchtigkeit mit Hilfe Assmannschen Aspirationspsychrometers. З. Энгью. метеорол. Дас Веттер. 1888; 5: 105–108. (на немецком языке) [Google Scholar]

41. Гросей Д. Учебный семинар КПМН ВМО по метрологии для англоязычных стран региона V (юго-западная часть Тихого океана) Министерство окружающей среды и территориального планирования Словенское агентство по окружающей среде; Мельбурн, Австрия: 21–25 ноября 2011 г.

Похожие записи

05.09.2023 0

Coocox: CooCox. Текущее состояние дел. / CoIDE / Pluslab

05.09.2023 0

Приборы для измерения давления жидкости: Манометр — из чего состоит? Виды и типы

05.09.2023 0

Регулируемая индуктивность: Регулируемая катушка индуктивности на кольцевом сердечнике

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
