Lx 2000 схема: Инструкция по установке и эксплуатации датчика LX2000.

Содержание

Инструкция по установке и эксплуатации датчика LX2000.

Инструкция по эксплуатации

LX2000 — инфракрасный датчик нового поколения. Выключатель обладает высокой стабильностью работы, многофункциональностью, практичностью, широким диапазоном питающего напряжения, удобством установки, индикацией обнаружения объектов, многовариантностью рабочего режима, приятным дизайном. LX2000 изготовлен по европейскому стандарту на основе SMD-технологии. Применяется для автоматического контроля работы электроприборов в квартирах, на предприятиях, в гостиницах и пр.

Технические характеристики:
  1. Рабочее напряжение: ~240V/AC 50~60 Hz
  2. Дальность обнаружения: 12m max (устанавливается)
  3. Угол обнаружения: >140°
  4. Освещенность: 3LUX~1000lux (устанавливается)
  5. Время задержки срабатывания: 5sec~420sec(устанавливается)
  6. Рабочая нагрузка : ~ 500W (220V/AC~240V/AC)
  7. Высота установки датчика: 0. 4m~1.8m
  8. Потребляемая мощность: 0.45W (в режиме ожидания 0.1W)
  9. Скорость обнаружения: 0.6~1.5m/s
  10. Диапазон управления звуком: 30db ~90db(устанавливается)
  11. Рабочая влажность: <93%RH
  12. Рабочая температура: -20~40°С
Функции:
  1. Многофункциональность: имеет включение ( ON), выключение (OFF), световой контроль, высоко чувствительный звуковой контроль, широкий диапазон обнаружения на большом расстоянии;
  2. Практичность: Датчик может работать в любое время дня и ночи, а также при слабой освещенности. Вы самостоятельно можете отрегулировать задержку времени в предусмотренном диапазоне; инфракрасное обнаружение, звуковая чувствительность управления может управляться вами непосредственно;
  3. Внешний вид: Строгая , элегантная форма датчика удачно впишется в любой дизайн;
  4. Удобная установка: Возможна установка датчика двумя способами в круглый или квадратный установочный короб: с помощью двух шурупов или с помощью специальных крепежных элементов;
  5. Индикация работоспособности: периодическое однократное мигание индикаторной лампы датчика подтверждает его работоспособность;
  6. Различные режимы работы: Вы можете выбрать следующие режимы работы: «вкл/выкл», «инфракрасное обнаружение», «инфракрасное обнаружение +звуковой сигнал». Если Вы выбираете режим «инфракрасное обнаружение + звуковой сигнал», свет будет включаться автоматически, когда Вы стучите в дверь или говорите, что » я возвращаюсь”. Это сделает ваш дом более более радушным и романтичным.

Правильная ориентация перемещения——————-Неправильная ориентация перемещения

Установка:
  1. Отключите электричество;
  2. Ослабьте фиксирующие зажимы на основании датчика, снимите лицевую панель, присоедините провода датчика к электрической сети, зафиксируйте винты;
  3. Поместите датчик в установочный короб;
  4. Винтами или специальными монтажными элементами закрепите датчик в установочном коробе, отрегулируйте его положение и зафиксируйте. Установите лицевую панель.
  5. Включите питание в электрической сети. Протестируете датчик.

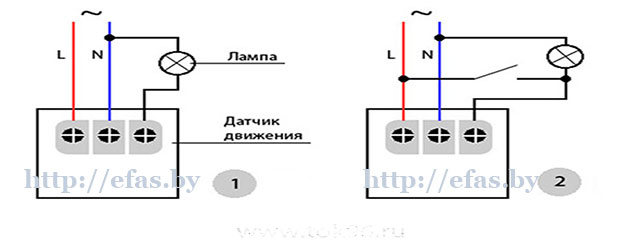

Схема подключения.

Проверка работоспособности:
  1. Установите выключатель в положение ON(вкл. ), установите SENS в максимальное значение, MIC в максимальное значение; LUX в максимальное значение; TIME в минимальное значение;
  2. Включите питание, индикатор загорится;
  3. Установите выключатель в положениеOFF(выкл.) через 30 сек., индикатор выключится.

  1. Установите переключатель в положение PIR через 30сек., в случае обнаружения тестового сигнала индикаторная лампа загорится через 20сек., в случае отсутствия тестового сигнала, индикаторная лампа начинает мигать каждые 5сек.
    Установите переключатель в положение LUX в минимальное значение, в случае отсутствия тестового сигнала в светлое время суток индикаторная лампа не горит. Для проверки работоспособности накройте сенсор непрозрачным материалом, индикаторная лампа должна загореться, и начнет мигать каждые 5сек.
  2. Установите переключатель +MIC,LUXв максимальное значение. Если датчик находится в состоянии инфракрасного обнаружения и звукового контроля (имеется тестовый сигнал) — индикаторная лампа горит непрерывно. При отсутствии тестового сигнала индикаторная лампа мигает каждые 5 сек. Если вы хлопните в ладоши – индикаторная лампа должна гореть непрерывно.
Примечание:
  1. Установка датчика должна быть произведена квалифицированным специалистом;
  2. Не рекомендуется устанавливать датчик на подвижное основание;
  3. Не рекомендуется располагать подвижные предметы в зоне действия датчика;
  4. Не устанавливайте датчик рядом с системами отопления и кондиционирования воздуха;
  5. Не вскрывайте датчик , подключенный к сети.
Внимание:

Не рекомендуется использование датчика с люминесцентными лампами. При необходимости такого подключения рекомендуется подключать параллельно с лампами накаливания.

При монтаже и подключении датчика электрическая сеть должна быть отключена!!!

Lx 2000 схема

Заземление к датчику не подключается, три провода это фаза, ноль и нагрузка. То есть схема подключения по любому трехпроводная. А в инструкции какая схема подключения? Зарисуй или сфотай инструкцию. Хотя по фото винты 1 и 2 рабочие,3 земляной.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Инструкция к SEN1A/LX2000 датчик движения часть 2
  • Характеристики Плата ASUS LGA1156 P7P55 LX P55 4xDDR3-2000 2xPCI-E 8ch 6xSATA RAID IDE GLAN ATX
  • Alligator LX-550. Схема подключения.
  • Руководство по обслуживанию
  • Toyota Land Cruiser 100 / Amazon, Lexus LX 470
  • нужна схема электропроводки на Corolla ЕЕ101, 4E-FE, LX.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как подключить двухпроводный датчик движения и светодиодные лампы .

Инструкция к SEN1A/LX2000 датчик движения часть 2


Заземление к датчику не подключается, три провода это фаза, ноль и нагрузка. То есть схема подключения по любому трехпроводная. А в инструкции какая схема подключения?

Зарисуй или сфотай инструкцию. Хотя по фото винты 1 и 2 рабочие,3 земляной. Тогда схема подключения такая,см. Но проверь еще раз инструкцию,хз чё там китайцы могут понаделать. В инете нашел вот такую инструкцию. В нете везде указано что используется двухпроводное подключение, а в инструкции схема на три провода? Не та инструкция. У тебя рисунок на LX — он трёхпроводный, коммутирует реле со щелчком , у LX — симистор.

Схема в инструкции рис 4 и вызвала сомнение, но для чего средний винт??? На нарисованую лампочку я тоже обратил внимание,но на фотке так же отчетливо видно что эта пластина с третьим контактом соединена с металлическим корпусом датчика.

Хрень какая то получается Надо оригинальную схему с инструкции. А схема подключения как на рис 4 откуда? Первоисточник давай. В принципе такая схема может быть применена если на коричневый подается фаза,на голубой ноль,а с красного выходит фаза которая замыкается-размыкается в датчике.

Только на фото датчика никаких цветов не видать. Ну вот, bagayama кое чего прояснил. И правда,на фото эта металлическая площадка больше похожа на радиатор. А чего там путать — два провода от выключателя на два зажима в любом порядке. Как настроить датчик, чтобы он самомпроизвольно не включался? Все регулировки поставил на минимум.

Подозреваю, что это может быть из-за небольшой мощности управляемого источника света Вт, а по описанию — предусмотрено — Вт. Может здесь собака зарыта? Настроил, хорошо реагирует на появление человека в зоне срабатывания датчика, выключается, все вроде впорядке, но иногда сам по себе без появления кого-либо, функцию микрофона я отключил включается Недавно столкнулся с такой ситуацией.

Поставил шкаф в прихожую, на одной дверце зеркало.

Домашние стали жаловаться на ложные срабатывания датчика в прихожей. Оказалось стал засекать движение чрез отражение в зеркале ситуацию заранее обдумывал, чётко никто как отражаются ИК-лучи не прояснил. Ситуация неприятная, но выход нашёл простой: зеркало достаточно узкое, на линзу Френеля датчика в его направлении наклеил шторку из белой изоленты, на серединку — по краям остались дырки.

Качество обнаружения не пострадало, а ложные срабатывания пропали. You need to be a member in order to leave a comment. Sign up for a new account in our community. Already have an account? Sign in here. Or sign in with one of these services. Veera Mironova posted a topic in Мебель и дизайн интерьера , February 24, Technik-san posted a topic in Сантехника, водопровод, отопление, канализация , July 2, Sano posted a blog entry in Мастерская мечты , July Guest Urii posted a topic in Двери, окна, замки , February 2, Technik-san posted a topic in Сантехника, водопровод, отопление, канализация , February 22, Sano posted a blog entry in Мебель из слэбов, массива, и разные разности , October 6, Электрика, слаботочка Search In.

Recommended Posts. Guest SergeiGr. Posted September 21, Share this post Link to post Share on other sites. Смотрите также Освещение с датчиком движения и выключателем Освещение коридора. Датчик движения или Проходной выключатель? Датчик движения Не работает датчик движения в подъезде Проходные выключатели и детектор движения Освещение лестницы с двумя датчиками движения Помогите дополнить схему Подскажите как подключить к этой схеме датчик движения?

Posted September 22, А пока выложи полностью твою инструкцию на датчик. Posted September 23, Posted September 24, Спасибо всем за быстрый ответ!!! Надеюсь как буду подключать ничего не напутаю. Posted September 27, А это инфа по датчику LXB.

Мне такая балда над головой не понравилась, встроил в пластиковый подшивной потолок. Guest Знаток. Posted October 5, Какой точно датчик? Инструкцию читал? Требования соблюл? Posted October 15, Смотрите также: Не работает датчик движения в подъезде Помогите дополнить схему Подскажите как подключить к этой схеме датчик движения? Датчик движения Проходные выключатели и детектор движения Освещение лестницы с двумя датчиками движения.
