Пунп расшифровка и применение. Расшифровка перфокарт IBM времен Корейской войны: стратегия идентификации останков погибших солдат

Как анализ исторических перфокарт IBM помогает идентифицировать останки американских солдат, погибших в Корейской войне. Какие методы и технологии используются для расшифровки данных с поврежденных перфокарт 1950-х годов. Почему эта работа важна для возвращения останков погибших на родину.

Предпосылки и цель исследования перфокарт времен Корейской войны

В начале 1950-х годов армия США использовала перфокарты IBM для учета данных о военнослужащих, в том числе погибших и пропавших без вести в ходе Корейской войны. Спустя десятилетия эти перфокарты стали ценным источником информации для идентификации останков погибших солдат. Однако расшифровка данных с поврежденных перфокарт представляет серьезную проблему для исследователей.

Основная цель данного исследования — разработать эффективную стратегию декодирования информации с исторических перфокарт IBM для идентификации останков американских военнослужащих, погибших в Корейской войне. Это важно для возвращения останков на родину и предоставления семьям информации о судьбе их близких.

Технические особенности перфокарт IBM 1950-х годов

Перфокарты IBM, использовавшиеся армией США в начале 1950-х годов, имели следующие характеристики:

• Размер 7 3/8 x 3 1/4 дюйма
• 80 вертикальных колонок для кодирования данных
• 12 горизонтальных рядов для перфорации
• Емкость хранения до 80 символов на одной карте

Информация кодировалась путем пробивания отверстий в определенных позициях карты. Каждая колонка соответствовала одному символу. Расположение отверстий в колонке определяло конкретный символ или цифру.

Проблемы при расшифровке исторических перфокарт

Основные трудности при работе с перфокартами 1950-х годов:

• Физическое повреждение и деградация карт за десятилетия хранения
• Отсутствие современного оборудования для считывания перфокарт
• Сложность интерпретации устаревших форматов кодирования данных
• Неполнота или противоречивость информации на картах

Эти факторы значительно усложняют процесс извлечения данных и требуют разработки специальных методов декодирования.

Методика расшифровки данных с поврежденных перфокарт

Исследователи разработали следующую стратегию для декодирования информации:

1. Создание цифровых изображений перфокарт с высоким разрешением
2. Компьютерный анализ изображений для определения позиций отверстий
3. Применение алгоритмов для интерпретации шаблонов перфорации
4. Сопоставление декодированных данных с историческими записями
5. Ручная проверка и корректировка результатов при необходимости

Этот комплексный подход позволяет извлекать максимум информации даже из сильно поврежденных перфокарт.

Типы данных, хранившихся на перфокартах военнослужащих

На перфокартах IBM времен Корейской войны обычно содержались следующие сведения о военнослужащих:

• Личный идентификационный номер
• Фамилия, имя, отчество
• Дата и место рождения
• Домашний адрес
• Воинское звание и подразделение
• Дата и обстоятельства гибели или пропажи без вести

Эта информация крайне важна для идентификации останков и установления судьбы пропавших без вести солдат.

Значение расшифровки перфокарт для идентификации останков

Успешное декодирование данных с исторических перфокарт IBM имеет огромное значение для работы по идентификации останков погибших американских военнослужащих:

• Предоставляет ключевую информацию для сопоставления с найденными останками
• Помогает установить личность пропавших без вести солдат
• Позволяет восстановить обстоятельства гибели военнослужащих
• Дает семьям погибших долгожданную информацию о судьбе их близких

Эта работа имеет не только научное, но и большое гуманитарное значение.

Перспективы применения методов декодирования перфокарт

Разработанная стратегия расшифровки перфокарт IBM может найти применение и в других областях:

• Восстановление исторических данных из архивов на перфокартах
• Анализ устаревших носителей информации в криминалистике
• Извлечение данных с поврежденных электронных носителей
• Разработка методов долгосрочного хранения цифровой информации

Опыт работы с перфокартами 1950-х годов может быть полезен для решения современных задач сохранения и восстановления данных.

Этические аспекты работы с персональными данными погибших

При расшифровке перфокарт военнослужащих исследователи сталкиваются с рядом этических вопросов:

• Обеспечение конфиденциальности персональных данных погибших
• Ограничение доступа к чувствительной информации
• Получение согласия родственников на работу с данными
• Корректное обращение с информацией о погибших

Важно соблюдать баланс между научными целями и этическими нормами при работе с такими деликатными данными.

Технические характеристики провода ПУНП

Промышленность производит большое количество различной кабельной продукции. Одной из которых является провод ПУНП. В статье расскажем про его назначение, виды и основные технические характеристики.

Внешний вид ПУНП с двумя жилами

Содержание

1. Назначение провода ПУНП
2. Конструктивные особенности провода
3. Технические характеристики провода ПУНП
4. Расшифровка аббревиатуры маркировки
5. Критерии выбора провода ПУНП
6. Недостатки и преимущества проводов ПУНП
7. Методы проверки некоторых характеристик провода
8. Формула расчета сечения проводов ПУНП
9. Аналоги, которыми можно заменить провод ПУНП
10. Ошибки, допускаемые при выборе и монтаже проводов ПУНП
11. Часто задаваемые вопросы

Назначение провода ПУНП

ПУНП предназначен для прокладки осветительных и розеточных сетей в жилых, административных и промышленных объектах, для подключения слаботочных приборов напряжением не более 250 В. Его можно прокладывать различными способами:

• Методом открытой проводки;
• В кабельканалах;
• В гофрированных трубах;
• В штробах под штукатуркой;

Пример укладки провода ПУНП в штробы

• По воздуху между опорами на стальных тросах и под землей в пластиковых, металлических или асбестовых трубах.

Во всех случаях необходимо соблюдать требования, предъявляемые ПУЭ к каждому виду проводки. В некоторых случаях Правила устройства электроустановок ограничивают использование открытой проводки ПУНП, в банях, бассейнах и других объектах с повышенной влажностью. В этих случаях рекомендуется использовать провода с резиновой изоляцией, ПУГНП или ПРГН имеющие лучшие свойства защиты от влаги. Возможны и другие ограничения связанные с технологическими процессами на производствах.

Конструктивные особенности провода

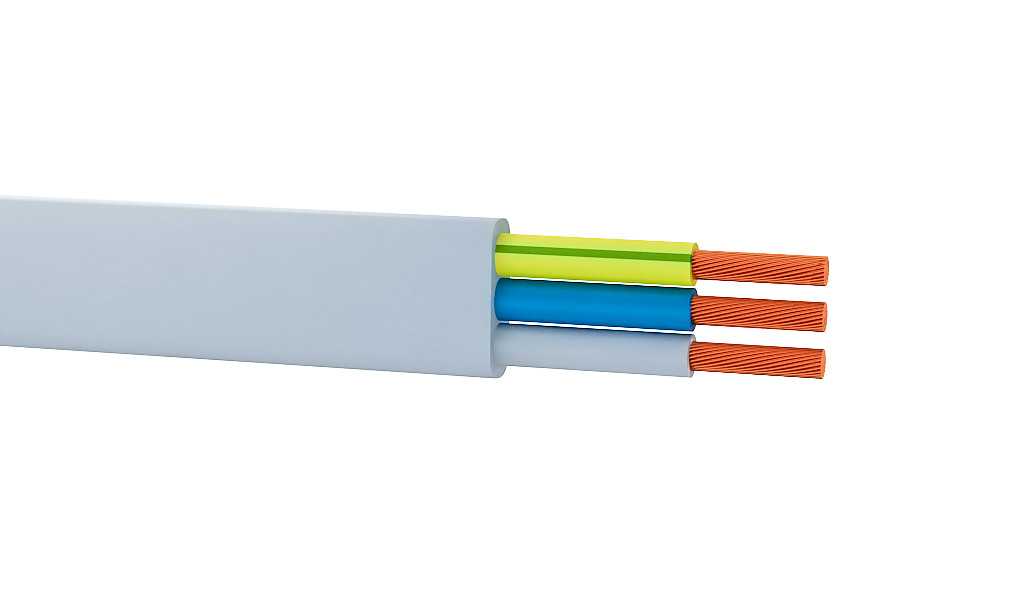

ПУНП с тремя проводами

ПУНП имеет монолитные изолированные медные жилы изолированные негорящим ПВХ пластикатом, которые укладываются рядом в одной плоскости и изолируются вторичным, внешним слоем ПВХ пластиката. Такая конструкция кабеля называется плоской, в структуре может быть различное количество проводов от 2 до 5 и различного сечения от 0,75 мм² до 6 мм².



Для производства проводов используют сплавы меди ММ (медь мягкая), что делает провода гибкими, выдерживающими большое количество перегибов. Читайте также статью: → «Особенности конструкций проводов, кабелей и шнуров, критерии выбора».

Технические характеристики провода ПУНП

Провода ПУНП допускается эксплуатировать в диапазоне температур от – 25  ^̊С до + 45 ̊С при влажности 98%. На испытаниях напряжением между жилами провод выдерживает в течении 1 минуты 1.5 тыс. вольт. Установлена безотказная наработка при соблюдении допустимых режимов работы 5 тыс. часов непрерывной эксплуатации.

Вес и размеры разных видов ПУНП:

Марка	Масса кг/1км	Наружные размеры в, мм
ПУНП 2х0,75	34	3,4:5,1
2х1	38	3,5:5,3
2х1,5	53	4,0:6,4
2х2,5	74	4,4:7,1
2х4	110	5,1:8,4
2х6	151,2	5,6:9,4
3х0,75	44,2	3,4:7,1
3х1	55,3	3,5:7,5
3х1,5	73,5	4,0:8,7
3х2,5	107,6	4,4:10
3х4	160,8	5,1:12
3х6	223,1	5,6:13,5

Если сравнить характеристики ПУНП с характеристиками ПУГНП, которым он часто заменяется, то видно, что габариты провода отличаются не значительно, а вес существенно больше.

Внешний вид ПУГНП

Сечение и количество проводов одинаковая, вес увеличивается за счет более плотной изоляции, которая обеспечивает надежную герметичность. Вес и размеры разных видов ПУГНП:

Марка ПУГНП	Масса кг на 1 км	Наружные размеры в мм
2х0,75	34,5	3,5:5,5
2х1	40,1	3,6:5,5
2х1,5	54,8	4,1:6,5
2х2,5	81,1	4,6:7,5
2х4	116,1	5,3:9
2х6	159,5	5,8:10
3х0,75	47,4	3,5:7,5
3х1	57,4	3,6:7,5
3х1,5	79,1	4,1:9
3х2,5	118,5	4,6:10,4
3х4	170	5,3:12,4
3х6	235	5,8:14,1

Все провода не зависимо от вида маркируются производителями, согласно установленного для ПУНПа ГОСТ 22483-77.  Читайте также статью: → «Маркировка отдельных проводов и кабельных линий в процессе монтажных работ».

Расшифровка аббревиатуры маркировки

Для удобства проведения монтажных работ, подключения проводов к источникам питания в распределительных щитах, к розеткам и осветительным приборам по требованиям ПУЭ делается цветная изоляция. Используют разные цвета, красный, синий, белый, черный, желто-зеленый и другие, правилами определяется:

• Провод с синей или черной изоляцией подключается к нейтральной шине;
• Красные, белые, коричневые к фазам;
• Желто-зеленые к заземляющему контуру.

Кроме маркировки проводов цветной изоляцией, на внешней ПВХ оболочке подписывается марка и тип провода, например ПУНП – 2Х4, это означает:

• П — провод;
• УН – универсального назначения;
• П – плоской формы.

Цифры 2х4 обозначают, количество жил 2 шт., 4 – площадь сечения проводов 4 мм². Количество жил, и сечение определяют, в каких сетях этот тип провода можно использовать.

Критерии выбора провода ПУНП

По современным требованиям проводка в сооружениях делается по трехпроводной схеме, где используются, фазный, нулевой и заземляющий провод. Поэтому для прокладки розеточный и осветительных сетей надо выбирать как минимум ПУНП с тремя проводами. Кроме того надо учитывать мощность и токовые нагрузки, потребляемую электрооборудованием которое будет подключаться, эти параметры определяют необходимую толщину, площадь сечение проводов.

Существуют заранее рассчитанные таблицы отношения мощности и токовых нагрузок к сечению проводов.

Таблица 1.3.4. по требованиям ПУЭ, Допустимый ток на длительное время для медных проводов в резиновой или поливинилхлоридной изоляции
Сечение Ø-S жилы, мм2	Допустимый ток в А для проводов, параллельно проложенных в общей изоляционной оболочке
	Открытая проводка	2 жилы	3 жилы	4 жилы
0,5	10	—	—	—
0,75	14	—	—	—
1,00	18	15	16	15
1,5	24	20	17	17
2,5	31	25	24	24
4,0	40	37	34	31
6,0	51	45	41	41

Учитывая статистику и многолетний практический опыт, для прокладки розеточной группы где подключаются обычные бытовые приборы, утюг, холодильник, телевизор, микроволновая печь ставят ПУНП – 3х2. 5 мм². Этого вполне достаточно, для приборов большой мощности, сплит – систем, кондиционеров, нагревательных котлов с тэнами, электроплит, прокладывают от РЩ отдельные линии с сечением проводов 4-6 мм².

В целях экономии для квартиры или дома в осветительных сетях можно использовать двухпроводный ПУНП сечением 0.75 – 1,5 мм². Часто люстры, бра и другие конструкции светильников имеют пластиковые корпуса и заземляющий провод просто некуда подключать. В административных и производственных зданиях осветительные приборы могут быть массивны с металлическим корпусом, с большим количеством мощных ламп, поэтому все требования надо выполнять. Рассчитывать, количество осветительных приборов, потребляемую ими мощность, выбирать соответствующее сечение и подключать корпуса светильников к заземляющему проводу.

Плоская конструкция провода очень удачная для прокладки проводки в помещениях, двойная изоляция и широкий выбор по сечению, количеству жил привлекают потребителя. Но основная проблема в том, что большое количество недобросовестных производителей не выполняют технологий производства. В результате этого продукция не соответствует заявленным техническим характеристикам. По результатам статистики 80% ПУНП представленного на рынке брак. Пожарники утверждают, что 60 % пожаров возникших по причине неисправности электропроводки возникают в сетях собранных проводом ПУНП.

Причина такой негативной статистики кроется на законодательном уровне, ТУ 16.К13-020-93 позволяет делать провода сечением до 30% меньше, чем успешно пользуются недобросовестные производители. Провода с обозначением сечения 2,5 мм² могут в реальности оказаться 1,75 мм². Установив такой провод в сети с нагрузкой рассчитанной на сечение 2.5 мм² повышается вероятность плавления проводов и изоляции, что приводит к короткому замыканию и пожару.

ГОСТ 23286-78 устанавливает, что минимальная толщина изоляционного слоя ПВХ на проводах должна быть 0.4-05 мм, в противоречие этому ТУ 16. К13-020-93 разрешает делать толщину изоляции 0.3 мм. Это существенно снижает безопасность эксплуатации таких проводов.

Совет №1. Если вы решили использовать провода ПУНП при покупке надо тщательно проверять эти параметры.

Заявляется, что изоляционное покрытие имеет не горючий состав, в реальности изоляция прекрасно горит. Состав сплава, из которого делаются провода, содержит заниженный процент меди, этот параметр невозможно проверить на месте, для этого требуется лабораторные исследования. Несмотря на перечисленные недостатки, низкая цена привлекает покупателей. Читайте также статью: → «Рейтинг лучших российских и зарубежных производителей кабеля».

Сроки службы все производители заявляют не менее 15 лет. Таблица цен на ПУНП в различных регионах России:

Регион	Цена в $ за 1м.
Воронеж	0,4
Минск	0,5
Саратов	0,4
Челябинск	0,4
Питербург	0,5
Уфа	0,4

Методы проверки некоторых характеристик провода

В сети продаж электротоваров, трудно найти ПУНП соответствующий требованиям ГОСТ, для этого надо хорошо постараться:

Проверка сечения проводов осуществляется обычным штангельциркулем, или микрометром, но при этом надо понимать, что измеренный диаметр это не сечение.

Формула расчета сечения проводов ПУНП

Чтобы правильно рассчитать сечение, надо измерить диаметр и квадрат этого значения умножить на 0,785.

Проверка толщины изоляции проводов, измеряют диаметр токопроводящей медной жилы, потом диаметр провода с изоляцией, рассчитывается разница между ними. От Ø с изоляцией вычитают Ø чистого провода, результатом будет толщина изоляционного слоя.

Аналоги, которыми можно заменить провод ПУНП

Аналоги проводов для ПУНП дороже, но более надежны:

• NYM(НУМ) – кабель круглой формы имеет две изоляционные оболочки внешняя негорючая ПВХ и внутренняя мелорезиновая помимо изоляции каждого провода, фактически тройная изоляция. Лучшими производителями этой марки считаются компании Севкабель и Конкорд;
• ВВГ – конструкция этой марки мало отличается от ПУНП, жилы однороволочные, двойная ПВХ изоляция, формы кабеля могут быть круглыми или плоскими изоляция с негорючими добавками;
• ПВС – круглой формы и гибкий, провода многожильные двойная ПВХ изоляция.

Совет №2. Если вы хотите установить ПУНП, то опытные электрики рекомендуют приобретать изделия московских производителей. Они не отклоняются от заявленных характеристик, соблюдаются параметры по толщине изоляции и сечению проводов.

Ошибки, допускаемые при выборе и монтаже проводов ПУНП

• Основная ошибка совершается при покупке провода, когда не проверяются основные параметры, толщина изоляции, сечение проводов, кроме этого надо произвести внешний осмотр целостности изоляции и прозвонить жилы мультиметром. Читайте также статью: → «Проверка цепей мультиметром или тестером».
• При монтаже кабеля в штробах и на подвесных тросах не следует сильно пережимать кабель элементами крепления, это может привести к короткому замыканию;
• Иногда подключают ПУНП с одножильными проводами к розеточной вилке от бытовых приборов. Такие провода запрещается использовать для подключения подвижных элементов, в процессе эксплуатации жилы ломаются от частых перегибов. В этих случаях рекомендуется использовать многожильные гибкие провода марки ПУГНП.
• Часто для прокладки проводов в кирпичных или бетонных стенах, не покрытых слоем штукатурки, делают штробы. Это лишняя и трудоемкая работа, конструкция ПУНП плоская достаточно закрепить его пластиковыми дупель – хомутами и заштукатурить.

Часто задаваемые вопросы

Вопрос №1. Какие производители конкретно делают ПУНП, и кто производит самый качественный?

Заводов много:

• Завод «Энергокабель» поселок Электроугли Московская область;
• «Северный кабель» г. Дмитров Московская область;
• Людиновокабель Калужская область;
• Марпосадкабель Чувашская республика;
• Новосибирский кабельный завод.

Считается что самая качественная продукция на производстве «Северный кабель».

Вопрос №2. Можно под землей прокладывать ПУНП в гофрированной трубке?

Не рекомендуется, она может не выдержать давления грунта, лучше использовать пластиковые или асбестовые трубы.

Вопрос №3. Хочу в ванной установить розетку для стиральной машины, проводом ПУНП соединить ее параллельно с розеткой в комнате, но в старых домах двухпроводная схема, куда подключать заземляющий провод?

Эту розетку надо подключать отдельным проводом через автоматический защитный выключатель от РЩ в подъезде, там есть шина заземления.

Вопрос №4. Как закрепить ПУНП в штробах перед укладкой штукатурки?

В бетонных стенах можно использовать дюбель-хомуты Plus LS, кирпичных пластиковые скобы на гвоздях.

Пример крепления ПУНП в штробах

Вопрос №5. Можно проложить ПУНП в бане в пластиковых кабельканалах или гофрированной трубке?

В помещениях с повышенной влажностью лучше использовать провода с резиновой изоляцией или ПУГНП, КГ,ВВГ. Светильники, выключатели, розетки со степенью влагозащиты не ниже IP54.

Оцените качество статьи:

технические характеристики, расшифровка, почему запрещен

От оптимального выбора, подключения электропроводки зависит ее целостность, а также срок службы. Провод ПУНП применяется в жилых и промышленных помещениях при подключении розеток, электроосвещения как открытым, так и внутренним способом. Правильный выбор провода очень важен и с точки зрения пожарной безопасности.

Применение и характеристики

Весьма приемлемая цена позволяет применять его для монтажа приборов бытового назначения, работающих при слабом токе. Применяется также при монтаже термопар.

Расшифровка данного кабеля означает:

• П — провод,
• УН — универсальный,
• П — плоский.

Сам проводник выполнен из меди. Поскольку он мягкий, то необходимо учитывать, что при прокладке значение радиуса изгиба составляет 10 наружных диаметров.

С учетом бытового применения можно выделить характерные параметры:

1. Изоляционный материал — из ПВХ.
2. Провод используется в электрических сетях, значение напряжения которых до 250 В, а частота 50 Гц.
3. Допустимая температура, при которой его можно использовать, колеблется в диапазоне от -15 до + 50 °C.
4. Максимально допустимый нагрев проводника 70°C .
5. Минимальный размер поперечного сечения жил — 1 мм2.
6. Максимальный — 4 мм2.
7. Количество жил 2 или 3.
8. Максимальный срок эксплуатации — 30 лет.

Применение и характеристики аналога

Кроме вышеуказанного кабеля, существует АПУНП.

Расшифровка его аббревиатуры:

• А — алюминиевый проводник,
• П — провод,
• УН — универсальный,
• П — плоский.

АПУНП используется для жестко фиксируемых сетей. Причем нагрузка данных сетей ограничена по мощности. При монтаже АПУНП возможна открытая и скрытая укладка. Скрытый монтаж можно проводить в трубах из пластика или металла, с применением кабель-каналов.

Монтаж с использованием кабель-каналов проводится внутри помещений. Такая возможность допускается также по несущим конструкциям из дерева.   АПУНП используется со значением напряжения 250 В, частотой 50 Гц. Максимальная мощность сети — 6 кВт. Диапазон возможных температур его использования — от — 50 до + 70 °C.

Нелишним будет отметить, что оболочка и изоляция этого провода при пожаре отчасти препятствуют распространению горения, но все же являются горючими.

Проводник АПУНП выполнен из алюминия, который намного легче и дешевле меди. Тем самым обусловлено широкое применение этого провода. Его простота, дешевизна позволяют решать различные технические задачи во время электроустановки. Срок эксплуатации — 15 лет.

Нормативные документы об опасности использования

Однако, несмотря на вышеуказанные характеристики, специалисты не рекомендуют широкое применение АПУНП, ПУНП, поскольку они являются опасными для использования в промышленных и бытовых электросетях.

В чем же причина такой опасности? Установлено, что более 50% пожаров происходили в сети после монтажа провода именно этих марок. Дальнейшая проверка выявила факты несоответствия их технических характеристик современным утвержденным стандартам.

Эту электропродукцию производят согласно ТУ 16. К13-020-93, где приемлем тот факт, что сам проводник может быть на 30% меньше обозначенного сечения провода. Зачастую это приводит к перегреву, в последующем к пожару, поскольку изоляция ПВХ является горючей, а проводник с заниженным сечением не справляется с токовыми нагрузками. Ввиду слишком тонкой изоляции возникает риск поражения током.

По ТУ 16. К13-020-93 допустимая толщина оболочки и кабеля может иметь размер до 0,3 мм. Согласно ГОСТу 23286-78 предельный размер — 0,4 мм. Следовательно, определенные параметры ПУНП не соответствуют правилам и нормам электробезопасности. Поэтому  ПУНП запрещен с 2007 года решением ассоциации «Электрокабель». В список запрещенных включен и его аналог.

Организация «Электрокабель» проводит разработку ПУЭ (правила устройства электроустановок). Помимо этого, «Электрокабель» разрабатывает государственные стандарты, своды правил, а также другие документы, имеющие непосредственное отношение к наладке и эксплуатации электрооборудования.

В нормативных документах ассоциации говорится, что воспользовавшись ТУ 16.К13-020-93, недобросовестные производители и организации, производящие монтаж, зная о некомпетентности многих заказчиков в вопросах применения кабельных изделий, предлагали им некачественную продукцию.

Производители, электропродукция которых соответствовала нормам и правилам, проигрывали конкурентную борьбу по причине более высоких цен своего товара. В документе № 47 указывается об отмене ТУ 16.К13-020-93, запрете выпуска и последующей продаже вышеуказанных марок.

Была предложена альтернативная замена в виде ряда кабелей ВВГнг (расшифровка — винил, винил, голый). «НГ» означают, что кабель не горит при групповой прокладке.

Но вопреки этому продажа и производство некачественной продукции продолжается.

Способ выявить некачественный товар

Запрещенная продукция имеет множество недостатков: отсутствие маркировки с информацией о проводнике, несоответствие технических параметров для пригодной к  эксплуатации и многие другие.

Чтобы голословно не заявлять о непригодности всех проводов этой марки (поскольку есть продукция соответствующая требованиям электробезопасности), специалисты рекомендуют проверять этот факт опытным путем.

Покупая кабель, нужно предварительно измерить толщину проводника микрометром. Для этого жила зажимается между измерительными пластинами. Реальный размер можно наблюдать на табло инструмента. Такие замеры наверняка помогут избежать приобретения некачественной продукции.

FFJournal.net | Декодирование программирования перфорации

Оценка существующих методов дальнейшей автоматизации обработки

Сентябрь 2017 г. – Хотя универсальность лазерной резки сделала ее распространенной технологией для производителей листового металла, штамповка с ЧПУ по-прежнему превосходна в тех областях применения, где она может производить детали дешевле и быстрее и везде, где можно исключить второстепенные операции. Изготовители, которые полагаются на технологию штамповки, часто испытывают трудности с программированием, потому что штамповочные машины по своей природе более вовлечены в программирование, чем лазерные машины. Это происходит из-за множества вариантов инструментов, которые вводят соображения о размещении, порядке и пути инструмента.

Производители станков и инструментов продолжают совершенствовать технологию штамповки, чтобы расширить ее применимость, и эти усовершенствования часто усложняют программирование штамповки на ЧПУ. Это заставляет многих производителей задаваться вопросом, сможет ли программирование штамповки когда-либо выйти за рамки интерактивных методов. Фактически достижимый уровень автоматизации программирования пуансона зависит от многих факторов, но, как минимум, существующие процессы программирования часто можно улучшить.

Размещение инструмента

Степень автоматизированного программирования штамповки ЧПУ зависит от того, насколько эффективно программное обеспечение применяет инструменты к деталям. Это программная операция, которую мы чаще всего называем «пробиванием». Если программное обеспечение оптимально пробивает каждую деталь, то, скорее всего, будет достигнута высокая степень автоматизации.

Но, как знает любой, кто когда-либо программировал штамповочный станок, это может быть довольно сложной задачей, за исключением самых простых деталей. Должны быть рассмотрены следующие операции штамповки:

• Размещение стандартного инструмента — Ваше программное обеспечение должно быть способно точно размещать стандартные инструменты, такие как скругления, круглые, квадратные, прямоугольные, D-образные инструменты и многоугольники. Но если ваши детали содержат сложные геометрические конфигурации, такие как сложные рельефы изгиба, даже размещение стандартных инструментов может быть затруднительным. В идеале ваше программное обеспечение также запоминает желаемые шаблоны инструментов для выбранной геометрической конфигурации и повторяет этот шаблон инструментов по мере того, как эта геометрическая конфигурация встречается в последующих операциях. Это позволяет программному обеспечению для штамповки адаптироваться к вашим требованиям к программированию и со временем становиться более автоматизированным.

• Размещение выступа шейкера (микросоединения) — автоматическое размещение выступов шейкера требует точного расчета положения выступа и размера выступа, которые могут зависеть как от детали, так и от материала. Вкладка конкретных инструментов может потребовать рассмотрения.

• Размещение специального инструмента — возможно, наиболее сложной операцией пробивки отверстий для автоматизации является размещение специального инструмента. Формовочные инструменты, инструменты для нарезания резьбы, прокатные инструменты, кластерные инструменты, инструменты для гибки, символы, инструменты для удаления заусенцев и другие могут потребовать тщательного анализа деталей для точной идентификации элементов и размещения инструментов.

В дополнение к автоматической штамповке программное обеспечение для программирования должно быстро модифицировать инструменты на перфорированных деталях, чтобы игнорировать результаты автоматической обработки и учитывать инженерные изменения.

Предварительная обработка и динамическая обработка

Программное обеспечение для программирования штамповки должно обеспечивать возможность предварительной обработки деталей, динамической обработки деталей или комбинации этих двух способов. Предварительно обработанная деталь — это деталь, в которой пуансон применяется до размещения детали на листе. Затем деталь сохраняется в библиотеке с уже установленными инструментами. Это идеально подходит для стандартных деталей, которые повторно обрабатываются в различных количествах, поскольку гарантирует точность и согласованность инструментов.

Кроме того, детали могут быть динамически обработаны. Это относится к деталям, которые обрабатываются по запросу после размещения на листе или одновременно с ним. Отдельный экземпляр детали с инструментами не поддерживается. Это больше подходит для пользовательских деталей, которые вряд ли будут запускаться снова. Выбор подхода к реализации зависит от таких факторов, как стиль производства, сложность деталей и характеристики штамповочного станка.

Обширный анализ

Точно обработанные детали являются ключом к автоматизации программирования, но ваше программное обеспечение также должно оптимально обрабатывать обработанные детали и использовать преимущества передовых возможностей штамповочного станка. Это может включать сортировку инструмента, оптимизацию траектории инструмента, изменение положения листа, программируемую обработку зажима и поддержку откидной двери. Каждая из этих операций требует тщательного анализа для автоматизации, и каждая из них может создавать исключения, которыми необходимо управлять.

Автоматизация программирования перфорации начинается с оценки существующих методов программирования. Каждая точка вмешательства пользователя должна оцениваться с точки зрения возможностей программного обеспечения и требований процесса. Поскольку программные продукты постоянно совершенствуются, это должен быть непрерывный процесс с периодическими проверками для обеспечения передового опыта. Конечным результатом может быть значительное сокращение времени программирования пуансона. FFJ

Взлом кода: стратегия расшифровки международных бизнес-машин перфокарт солдат корейской войны

. 2006 г., май; 51(3):617-23.

doi: 10.1111/j.1556-4029.2006.00110.x.

Эрин М Мицунага ¹

принадлежность

• ¹ Объединенная бухгалтерия военнопленных/МВД, Гавайи, 310 Worchester Avenue, Hickam AFB, HI 96853-5530, USA. [email protected]

• PMID: 16696710
• DOI: 10.1111/j.1556-4029.2006.00110.x

Эрин М Мицунага. J судебная медицина. 2006 май.

. 2006 г., май; 51(3):617-23.

doi: 10.1111/j.1556-4029.2006.00110.x.

Автор

Эрин М Мицунага ¹

принадлежность

• ¹ Объединенная бухгалтерия военнопленных/МВД, Гавайи, 310 Worchester Avenue, Hickam AFB, HI 96853-5530, USA. [email protected]

• PMID: 16696710
• DOI: 10.1111/j.1556-4029.2006.00110.x

Абстрактный

Во время Корейской войны перфокарты International Business Machines (IBM) были созданы для каждого человека, участвовавшего в боевых действиях.

Каждая карточка содержала всю необходимую личную информацию о человеке и использовалась для отслеживания всех вовлеченных солдат. Однако в настоящее время вся информация, известная об этих перфокартах, раскрывает только их формат и их значение; практически отсутствует информация о том, как были созданы эти карты или как интерпретировать содержащуюся в них информацию без помощи компьютерной системы, использовавшейся во время войны. Сегодня считается, что нет никого, кто мог бы объяснить эту компьютеризированную систему, и не существует оригинальных компьютеров. Эта стратегия декодирования является результатом попытки расшифровать информацию на этих картах с использованием всех доступных медицинских и стоматологических записей для каждого обследованного. Путем перекрестного сопоставления соответствующей личной информации с известным форматом карт был использован базовый метод «угадай-и-проверь». Однако после изучения сотен перфокарт IBM стало ясно, что метод записи информации с помощью перфокарт не является безошибочным. В некоторых случаях имеются пробелы в информации на карточках, где есть данные, зафиксированные в личных делах; в других случаях информация наносится на карточки неправильно, возможно, в результате ошибки транскрипции. В совокупности становится ясно, что информацию, содержащуюся в карточке каждого человека, следует воспринимать исключительно как еще одну форму личной документации.

Похожие статьи

• Обработка информации в общей практике — использование карточек характеристик с компьютерами.

  Рики Д., Харден К.А., Харден Р.М., Джолли Л. Рики Д. и др. JR Coll Gen Pract. 1975 г., май; 25 (154): 369-72. JR Coll Gen Pract. 1975 год. PMID: 1177230 Бесплатная статья ЧВК.

• [Модель различных типов компьютеров для записи, управления и оценки данных операций среднего уха (авторский перевод)].

  Штраус П., Вель К., Дау И., Липперт Х. Штраус П. и др. Ларингол Ринол Отол (Штутг). 1977 окт; 56 (10): 878-84. Ларингол Ринол Отол (Штутг). 1977. PMID: 144228 Немецкий.

• [Использование карт обработки данных для поиска информации из медицинских документов. Истории болезни, библиографические ссылки, ряд наблюдений (авторский перевод).

  Обер Дж., Доре Б. Обер Дж. и др. Ж Урол (Париж). 1981;87(3):147-51. Ж Урол (Париж). 1981. PMID: 7017010 Французский.

• [О стандартизации оптических карт памяти].

  Тофукудзи И. Тофукудзи И. Риншо Бёри. 2000 г., октябрь; 48 (10): 915-8. Риншо Бёри. 2000. PMID: 11215103 Обзор. Японский язык.

• Психиатрия и армия: обновление.
