размеры, виды, советы по выбору
Монтаж электропроводки имеет массу тонкостей. Ведь монтер должен не только правильно собрать схему и подключить провода, но и сам монтаж должен соответствовать ПУЭ и обеспечивать безопасную эксплуатацию, а также исключать механические повреждения проводки. Одним из средств для защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и проводов. В этой статье мы расскажем, что это такое, а также какие бывают виды и размеры гофротрубы.
- Назначение гофры
- Виды и типы гофротрубы
- Какую выбрать гофру
Назначение гофры
Гофра для электропроводки в общем случае представляет собой трубу с оребрением. Она нужна для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность. Также гофра выполняет роль дополнительного изолирующего слоя хоть и слабую, но это не является её основной функцией. Еще она является защитой проводки от пожара.
Такое свойство обеспечивается благодаря использованию соответствующих материалов, которые при повышении температуры или возгорании кабеля начинают оплавляться и выделять вещества, препятствующие горению.
Для соединения нескольких отрезков гофротрубы, прокладки кабеля в ней под прямым углом и отвода от линии используют соответствующие муфты, повороты и тройники. Если монтаж выполнен правильно, а на концах надеты заглушки с прорезью, то обеспечивается дополнительная защита линии от воздействия влаги.
Виды и типы гофротрубы
Гофру для кабеля различают по следующим параметрам:
- Диаметру.
- Толщине стенок.
- Используемым материалам.
- Цвету.
- Устойчивости к нагрузкам.
Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.
Классификация по материалу и его основные характеристики:
- ПВХ — это наиболее распространенный вариант.
Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению. - Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов Цельсия. Устойчивы к УФ-лучам, кислотам, маслам и растворителям. Различают по цветам: черные и двухслойные красные – полиэтилен, а синие – полипропилен.

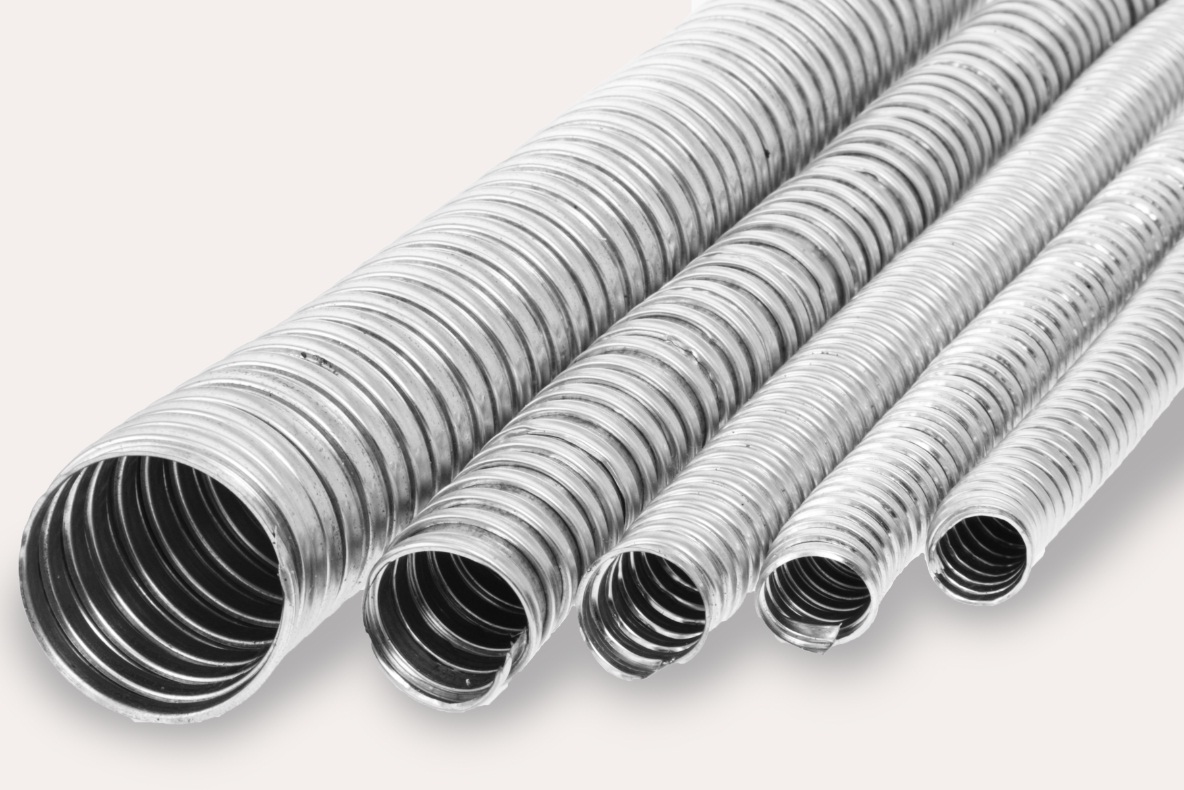

- Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.
Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.Интересно! Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.
По количеству слоёв различают:
- Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.
- Двухслойные. Пример — труба ПНД с двойной стенкой.
По устойчивости к нагрузкам:
- Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
- Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
- Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
- Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.
Ещё один фактор — это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена. Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:
- Белый – освещение и интернет.
- Серая или черная – розетки, цепи общего назначения.
- Зелёный – информационные кабели и телефония.
- Красная – для наружного применения.
На практике такое разделение встречается не часто.
Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.
| Наружный диаметр | Внутренний диаметр |
| 16 | 10.7 |
| 20 | 14.1 |
| 25 | 18.3 |
| 32 | 24.5 |
| 40 | 31.5 |
| 50 | 39.6 |
Размерный ряд металлорукавов:
| Наружный диаметр | Внутренний диаметр |
| 9.8 | 5.1 |
| 11.0 | 7.7 |
| 13.5 | 9.7 |
| 15.6 | 11.7 |
| 19.0 | 14.7 |
| 22.0 | 18.0 |
| 38.0 | 31.5 |
| 45.0 | 37. 5 |
| 58.0 | 49.5 |
| 71.5 | 62.5 |
| 87.5 | 78.0 |
Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.
Какую выбрать гофру
Чтобы разобраться, какую гофрированную трубу купить: ПНД или ПВХ, рассмотрим типовые применения для разных видов гофры.
ПВХ подходит для:
- Прокладки наружной проводки в деревянном доме.
- Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
- Электромонтажа в бане, в ванной и других местах с повышенной влажностью.
- Она наиболее распространенная и чаще всего используется при монтаже в квартире или в доме.
- Для наружных работ, но при условии, что попадание прямых солнечных лучей минимизировано.
ПНД или ПВД в том числе двухслойные подходят для прокладки кабеля в земле (в траншее) и на улице.
Металлорукав используют для прокладки проводов и кабелей в местах с повышенной вероятностью возникновения механических повреждений. Можно использовать во взрывоопасных помещениях. Есть варианты с фланцами на концах и герметизирующим слоем – для использования в сырых местах. Поэтому нельзя чётко сказать какая лучше, у каждой гофры своё применение.
Важным моментом является правильный выбор диаметра гофры под кабель. Чтобы проложить кабель таким способом он должен влезть в гофрированную трубу, к тому же иногда требуется проложить несколько проводов в одной трубе. Для одного провода нужно:
- Определить внутренний диаметр гофры.
- Определить внешний диаметр кабеля.
В таблице ниже приведены внешние диаметры популярной кабельной продукции.
| Тип | Внешний диаметр, мм |
| ВВГ 3х1.5 | 8 |
ВВГ 3х2. 5 | 9.4 |
| ВВГ 3х4 | 10.8 |
| ВВГ 3х6 | 11.9 |
| ПВС 3х1.5 | 8.2 |
| ПВС3х2.5 | 9.8 |
| ПВС 2х2.5 | 9.1 |
| ВБбШв 3х4 | 15.5 |
| ВБбШв 3х6 | 16.5 |
Например, для прокладки электропроводки из одного ВВГ 3х4, нужна гофра с наружным диаметром 20 или 25 мм, а для ВБбШв 3х6 – 25-32 мм.
Тогда как для прокладки нескольких проводов нужно пользоваться следующим алгоритмом:
- По внешнему диаметру вычисляем общую площадь сечения кабеля и площадь сечения отверстия гофры.
- Проводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2.1.61.
Для примера решим задачу:
Нужно проложить электропроводку для подключения нескольких мощных прожекторов, есть провод ПВС 2х2,5, сколько их поместится в ПВХ-гофре диаметром 50 мм?
Исходя из таблиц выше, определяем внешний диаметр провода и внутренний гофры:
ПВХ 2х2.
При этом можно заполнить лишь 35% площади:
1231*0.35=430 кв.мм
Тогда количество проводов в одной гофре равно:
430/65=6.61
Отсюда следует, что в гофру 50 мм можно ввести до 6 проводов ПВС 2х2.5.
Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день. Напоследок рекомендуем просмотреть полезные видео по теме:
Материалы по теме:
- Как протянуть кабель в гофре
- Виды и размеры металлорукава для кабеля
- Защита электропроводки от механических повреждений
- Как проложить кабель под землей
назначение негорючего рукава для электропроводки, выбор и установка
Во время прокладки новой электропроводки или ремонта старой специалисты рекомендуют помещать её в защитную оболочку.
- Предназначение и виды
- Подходящий материал
- Выбор гофры
- Установка труб
Предназначение и виды
Гофрорукав используют для покрытия кабелей из соображений пожарной безопасности и для защиты проводки от механических повреждений. Деревянные или каркасные стены легко воспламеняются, как и ПВХ или вагонка, которыми их отделывают. В этом случае приобретают негорючую гофру для кабеля. Она защитит электрическую проводку от возгорания даже при возникновении пожаров.
Гипсокартоном часто покрывают стены, так как материал позволяет без трудностей установить шкафы, полки, повесить картины. Провода помещают в трубы для того, чтобы они не повредились во время сверления стен. Если кабель залегает под полом, то он может деформироваться во время стяжки или при заливке бетоном.
Проводку, защищённую гофрой, легко извлечь и заменить в случае повреждений.
От воздействия ультрафиолета и влаги труба защитит кабели при наружной прокладке. Если проводка будет располагаться в открытом пространстве, то необходимо выбирать гофру, устойчивую к перепадам температуры. Армированный материал пригодится в том случае, если кабель будет находиться в подвешенном состоянии. Подземная прокладка требует более жёсткой водонепроницаемой оболочки.
Гофрированную трубу для кабеля делят на виды по степени прочности:
- лёгкая;
- средняя;
- тяжёлая;
- армированная.
Лёгкий материал наиболее гибкий, его тонкие стенки подходят для защиты проводки под стенами и потолками. Он практически не выдерживает механической нагрузки. Немного толще будет средняя гофротруба, она пригодится для прокладки в стенах и стяжке. У тяжёлого типа незначительная гибкость, толщина стенок высокая. Его используют в стяжках и под землёй, на местах поворотов добавляют муфты или уголки.
Трубы хорошо защищают провода от влаги, грязи и пыли. Армированные рукава изготавливают из скрученной металлической проволоки и пластика. Это самый прочный вариант, который укладывают в грунт или подвешивают.
Различают также трубы со стяжками и без них. К концу троса привязывают провод, тянут за его другую сторону, размещая кабель внутри гофры. Без протяжки сложно поместить провод внутри рукава. Использовать лучше двухслойную трубу, у которой внутренняя поверхность гладкая, а внешняя ребристая. Это дорогой материал, но в него легко протянуть проводку.
Подходящий материал
Гофротрубу для кабеля изготавливают из разных материалов. Есть несколько типов оболочки, выбирают их в зависимости от условий использования. Наиболее известные рукава:
- полипропиленовые;
- поливинилхлоридные;
- полиэтиленовые;
- стальные.
ППР гофра для проводов обычно имеет синий цвет, не возгорается и не тлеет, обладает высокой устойчивостью к воде.
Используют её для открытой прокладки и в помещениях с повышенным уровнем влажности. Изделие из ПВХ серого оттенка, прокладывается только в сухих комнатах, так как не препятствует протеканиям. Оранжевые или чёрные полиэтиленовые трубы устойчивы к воде и химическим веществам.
Наиболее прочные — металлические рукава, они не поддаются воздействию влаги, огня, перепадам температуры.
Выбор гофры
Диаметр рукава колеблется от 15 до 65 мм, но параметров всего два — внешний и внутренний. Если будет осуществляться групповая прокладка, то в трубе должна оставаться свободной половина пространства. Провода могут нагреться и расшириться. Выбор диаметра зависит от участка применения:
- 15 мм — осветительные приборы;
- 2 см — розетки и выключатели;
- 25 мм — для щитков и распределительных коробок;
- 30 мм — соединение электрощитков;
- 4 см — проход через несколько этажей;
- 25−30 мм — слаботочные кабели телефонной линии и интернета.
Диаметр оболочки зависит от количества и сечения кабелей. Соответствия указаны в стандартной таблице, которую легко можно найти в сети. Нельзя брать трубы меньших размеров, но больших разрешается.
Установка труб
При открытой установке нужно использовать специальные клипсы, которыми крепят гофру. Их присоединяют к стенам на одинаковом расстоянии с помощью саморезов. Затем в клипсы заводят трубу и крепко прижимают. Также можно закрепить рукав стяжками из пластика или жестяными полосками с гвоздями.
При прокладке учитывают некоторые особенности работы:
- максимальная длина не должна превышать 25 метров, при этом поворотов может быть не более четырёх;
- расстояние между изгибами должно достигать 4 м, в противном случае нужно монтировать распределительные коробки;
- поворот располагается под прямым углом с большим радиусом;
- если рядом прокладывается несколько трасс кабелей, то между ними нужно оставлять 20 см зазора.
В помещении гофру крепят между распределителями, от них ведут к выключателям, светильникам и другим участкам. Один кабель просто заложить в оболочку, несколько проводов скрепляют изоляционной лентой или строительным скотчем. В квартире необходимо сначала установить гофрированную трубу, затем протянуть провода. На продолжительных участках все делают наоборот — прокладывают кабеля, а потом крепят рукав.
Гофротруба. Как выбрать?
Особенности помещения и существующие нормативы не всегда допускают прокладку проводки без использования дополнительной защиты. Зачастую, для этой цели применяются гофрированные трубы.
Гофротруба представляет собой полую ребристую трубку, внутрь которой во время монтажа новой или реконструкции вышедшей из строя старой электропроводки помещаются провода и кабели.
Назначение гофротрубы
Основная функция гофротрубы – предохранение проводников от механических повреждений и других воздействий. Изделие помогает повысить срок службы проводки и предотвратить разрушение изоляции под действием влажности, ультрафиолетового излучения и перегрева. Труба обеспечивает пожарную безопасность при размещении проводников в горючих основаниях, а также под горючей отделкой. В случае укладки в стяжку, гофра препятствует сдавливанию и перегибу проводов, дает возможность провести их замену без демонтажа всей конструкции. Помимо защиты коммуникаций, гофра служит добавочным барьером между человеком и электропроводкой.
Выбор гофротрубы
Подбор подходящей гофрированной трубы имеет ряд тонкостей. Так, для открытой наружной прокладки важна устойчивость к температурным перепадам и действию ультрафиолета; при размещении в грунте – непроницаемость для воды и жесткость.
Чтобы не допустить ошибок, важно разобраться в разновидностях гофры.
Виды гофротруб
Первый признак, по которому различаются трубы – конструкция. Понятие включает толщину стенок, способность сгибаться, а также наличие дополнительных повышающих жесткость элементов. По конструкции гофротрубы делятся на легкие, средние, тяжелые и армированные.
Легкие модели имеют минимальную толщину стенок и отличаются высокой гибкостью. Изделия выдерживают небольшую нагрузку, порядка 320 Н на 5 см, и подходят для размещения под потолочной и стенной обшивкой.
Средние гофрированные трубы рассчитаны на нагрузку до 750 Н на 5 см. Толщины и жесткости достаточно для укладки в штробу, но для стяжки лучше выбрать более основательный вариант.
Тяжелые трубы отличаются жесткостью и имеют большой радиус изгиба. Часто используются вместе с дополнительными приспособлениями – муфтами и уголками. В процессе эксплуатации допускается нагрузка до 1250 Н на 5 см.
Армированные изделия, усиленные спирально закрученной металлической проволокой и способные выдерживать значительные нагрузки до 4000 Н на 5 см, подходят для прокладки в почве и подвешиваются на опорах.
Кроме того, конструкция гофры может быть дополнена зондом для протяжки кабеля, а также состоять из одного или двух слоев. Двухслойные пластиковые модели оснащаются гладкой внутренней оболочкой, металлические – внешним полимерным покрытием.
Второй признак разделения гофротруб на виды – материал. Производители предлагают варианты из полипропилена, поливинилхлорида и полиэтилена.
Полипропиленовые и полиэтиленовые изделия обладают похожими свойствами: обе разновидности устойчивы к воздействию ультрафиолетового излучения и влажности, перепадам температур. Гофротрубы сохраняют свои рабочие свойства при температуре от -40 до +45 градусов Цельсия.
ПВХ-гофры производятся из самозатухающего материала, предотвращающего распространение огня. Трубы легко сгибаются и укладываются, но имеют массу ограничений по условиям использования.
Поливинилхлоридные модели не выносят влажности и термических воздействий. Изделия могут эксплуатироваться только в теплых помещениях и не подходят для открытого монтажа из-за чувствительности к УФ-излучению.
Помимо типа изделия при выборе учитываются его размеры. Гофротрубы имеют стандартный наружный диаметр 16 — 50 мм, металлорукава – от 9,8 до 87,5 мм. Чтобы сделать проводку к осветительным приборам достаточно 16-миллиметровой трубы, для розеток и выключателей потребуется модель не менее 20 мм в диаметре, а для соединения электрощитов – не менее 32 мм.
80fd4d91-f5d8-4e6d-9062-67e1b6a2a1ca
Труба гофрированная ПНД Octopus d20мм с протяжкой 100м DKC 71720
f862a315-9412-4acd-8de1-254c4dd2f7ff
Труба ПВХ d63 гибкая лёгкая с протяжкой ( 15 м) CTG20-63-K41-015I
7f3abda8-3cce-425a-96a6-6c90b723c07c
Труба гибкая армированная внутр. д.12мм DKC 57012
b537ac5b-0327-4543-aaf6-fa6cc34dc7c4
Труба гофрированная ПВХ d20 с зондом 100 м легкая SQ0401-0002
Полезные рекомендации
-
Обратите внимание на цвет. Оттенок изделия может многое рассказать о его назначении. Так, белая гофра используется для прокладки компьютерных сетей, серая – для электропроводки, зеленая – для телефонных линий.
- Используйте специальные аксессуары для соединения отрезков между собой, а также в углах.
- Одна труба – одна линия. Укладка нескольких кабелей в общую оболочку недопустима как по соображениям удобства, так и безопасности.
- Силовой кабель отдельно, слаботочка – отдельно. Разные виды сетей протягиваются в отдельных трубах, а также располагаются на определенном нормативами расстоянии друг от друга.
- Обходите углы. При монтаже постарайтесь избегать резких поворотов, которые могут стать причиной заломов и нарушения целостности изделия.
- Соблюдайте последовательность. Гофрированные трубы заливаются стяжкой до протяжки проводников.
Оттенок изделия может многое рассказать о его назначении. Так, белая гофра используется для прокладки компьютерных сетей, серая – для электропроводки, зеленая – для телефонных линий.Гофрированная труба для электропроводки
Что такое гофрированная труба?
Одним из самых простых, но в то же время гениальных изобретений человечества является гофрированная труба (гофротруба).
Почему она такая замечательная?
Гофрированная труба — это труба переменного сечения. Короткие участки с тонкими стенками и малым диаметром перемежаются в нем участками с более толстыми стенками и большим диаметром. При этом толстостенные секции придают трубе жесткость в поперечном направлении и способность выдерживать удары и нагрузки, а тонкостенные позволяют трубе изгибаться практически под любым углом и даже растягиваться в определенных пределах в зависимости от типа и общая длина трубы.
Гофротруба может быть металлической, но чаще всего изготавливается из пластика. Гибкость и долговечность гофротрубы предопределили ее широкое применение: ее используют и в каналах вентиляционных и вытяжных систем, и в сантехнике для соединения сливных сифонов с канализацией, и в кондиционерах для отвода конденсата. А для монтажа кабельных линий электропроводки и других различных сетей используется специальная электротехническая гофра (гофра) из ПВХ .
Преимущества и недостатки гофрированных пластиковых труб
Плюсы:
удобно применять при укладке на неровные поверхности и с поворотами;
пожаробезопасный;
защищают кабель от механических повреждений и повышенной влажности;
защитить людей от поражения электрическим током.
Минусов:
Конструктивные особенности гофротрубы электротехнической
Если разрезать электрогофру вдоль, то можно убедиться, что ее профиль прямоугольный. Поливинилхлорид – достаточно жесткий материал, а длина участков малого диаметра электротехнической гофры не очень велика, поэтому она не так сильно растягивается, как многие другие виды гофротруб. Зато его гибкость буквально на высоте, особенно для гофр небольшого диаметра.
Основным отличительным признаком электротехнической гофры является наличие во внутренней полости протяжки — тонкой стальной проволоки, предназначенной для затягивания пучков в трубу.
Цвет гофры для проводов обычно серый различных оттенков, но зарубежная гофра может быть синего, красного и, возможно, некоторых других цветов.
При покупке электрогофры необходимо учитывать тот факт, что указанный в каталоге диаметр является внешним. Он отличается от внутреннего диаметра, предназначенного для размещения проводов, минимум на несколько миллиметров вверх. Поэтому очень легко обмануться, рассчитав общий диаметр жгута проводов и выбрав, не глядя, гофру такого же диаметра.
В основном ходовые диаметры гофры для проводов варьируются от 16 до 50 миллиметров. Реже можно приобрести трубу меньшего или большего диаметра. Строительная длина бухт гофра зависит от диаметра. Так гофра диаметром 16 мм поставляется в бухтах длиной по сто метров, а длина бухты гофры диаметром 50 мм составляет всего 20 метров.
Монтаж электропроводки в гофротрубе
В связи с тем, что для изготовления электротехнической гофры Так как ПВХ не горит и не выделяет едкого дыма, проводку в гофре можно монтировать на любые строительные конструкции, в том числе деревянные.
Часто гофру используют и для монтажа проводки под обшивку в деревянных домах, хотя правилами в этом случае настоятельно рекомендуются гладкие жесткие трубы.
Монтаж электропроводки в гофротрубе начинается с определения необходимой длины гофры. Затем необходимый кусок трубы отрезается ножом. Стальную протяжку вгрызают бокорезы, и здесь очень важно не «промазать» протяжку, не пустить ее внутрь трубы. Это может произойти из-за того, что проволока внутри гофры всегда имеет некоторую натяжку. Зайдя внутрь, она упрется в трубу жестким концом, и достать ее можно будет, только сделав новый надрез в другом месте. Чтобы не попасть в такую неприятную ситуацию, протяжку во время перекуса следует придерживать пальцами, а после этого немного вытянуть и согнуть вдоль трубы.
Жгут проводов, устанавливаемый в трубу, необходимо подготовить, скрепить изолентой по всей длине через равные промежутки. Изолента лучше использовать не х/б, а ПВХ, так как последний более гладкий и не создает лишнего трения.
Конец жгута, который будет протягиваться в гофру, необходимо надежно соединить с протяжкой. Электрики делают иначе. Кто-то просто обматывает жгут стальной проволокой, сжимая и натягивая ее плоскогубцами. А кто-то считает необходимым несколько раз проколоть протяжкой наружную изоляцию кабелей жгута для более эффективного соединения. В любом случае получившуюся конструкцию плотно обматывают изолентой, чтобы концы кабелей не торчали в стороны и не упирались в изгибы гофры. Чем длиннее будет место соединения протяжки и жгута, тем надежнее оно будет. Поэтому экономить не рекомендуется.
После подготовки жгута и соединения его протяжкой необходимо приступить к самой ответственной части: затягиванию жгута в гофру. Эту работу легче выполнять вдвоем. Один человек крепко держит протяжку, а другой натягивает гофру поверх жгута. В одиночку можно справиться, если надежно зафиксировать протяжку, например, примотав ее к какому-нибудь элементу строительных конструкций. В любом случае желательно иметь свободное пространство для натяжки гофры и сильные руки, способные монотонно и с большим усилием тянуть гофру.
Если соединение протяжки и жгута было недостаточно надежным, или жгут был протянут через резкий изгиб, то протяжка может оторваться и вылететь из трубы. В этом случае вам придется нарезать гофру и сделать ее из кусочков, соединив их изолентой. Такой сценарий, конечно, просто нежелателен, поэтому на протяжении всей работы с гофрой и паклей лучше соблюдать предельную осторожность.
После затяжки жгута гофротруба крепится к стене или потолку. Для крепления можно использовать алюминиевую монтажную планку или специальные пластиковые клипсы, которые подбираются по диаметру трубы и продаются поштучно. Крепления располагаются на конструкциях примерно через равные промежутки во избежание провисания гофры, имеющей ощутимый вес из-за наличия внутри обвязки.
При подключении розеток и выключателей, а также при вводе жгутов в распределительные коробки конец гофры лучше спрятать внутрь, чтобы не было оголенных участков кабеля. Для этого приобретаются розетки, выключатели и коробки с резиновыми уплотнительными устройствами, вырезанными по диаметру гофры.
Последнее особенно актуально для наружной проводки.
Несмотря на то, что внешний вид разводки в гофротрубе не считается особо требовательным, при наличии навыков и опыта ее монтаж можно произвести достаточно аккуратно. В то же время для таких помещений, как, например, загородный дом, или дача, устройство такой проводки будет практичным решением, позволяющим сэкономить немалые средства.
Александр Молоков
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Серия ТР
легкий тип
gif»>
Система крепления гофротрубы обязательно включает в себя
монтажные принадлежности (см. раздел «Аксессуары для труб» в каталоге меню)
и соединительные коробки (см. раздел «Коробки и крепеж» в папке меню).
Что такое гофрированный трубопровод?
Привет, мы возвращаемся.
В этом посте мы хотели бы поговорить о гофрированных трубах, возможно, вы назвали их гибкими трубами. Это то же самое. Но в этом посте мы говорили только о неметаллических электропроводах. Если вы хотите узнать больше о различных типах каналов, вы можете прочитать наш последний пост здесь.
Гофротруба представляет собой тонкостенную гофрированную трубку, влагостойкую и огнестойкую. Он гибкий, поэтому его можно сгибать вручную, а не нарезать резьбу из-за его гофрированной формы. Подробности можно посмотреть в Википедии.
Итак, первый вопрос: почему гофрированную трубу можно согнуть вручную, а жесткую нет?
Почему гофротрубу можно сгибать вручную?
Во-первых, большинство людей не задумывались об этом серьезно.
Мы анализируем физическую структуру. В соответствии с современным стандартизированным производственным процессом гофрированная труба, изготовленная методом экструзии пресс-формы, будет иметь шахматную компоновку в пределах фиксированной длины 100%, что означает, что 1/2 часть выступает, а остальная 1/2 часть вогнута.
Таким образом, гофрированную трубу можно согнуть вручную, чтобы обеспечить достаточное пространство для напряжений. Он может поддерживать определенный диапазон деформации, чтобы адаптироваться к различным условиям установки.
По сравнению с жесткими трубами, которые необходимо сгибать или устанавливать по углам с помощью фитингов, гофрированные трубы можно сгибать вручную без специальных инструментов, что очень удобно и значительно снижает трудозатраты.
Короче говоря, цель конструкции гофрированного трубопровода — сгибать его вручную. Тогда вам нужно использовать только простые аксессуары, чтобы адаптироваться к большему количеству случаев установки. Просто он был оптимизирован с точки зрения структуры, так что даже электрические гофрированные трубки из того же материала можно сделать более гибкими.
Для чего используется гофрированный трубопровод?
В Австралии мы обычно называем гофрированный кабелепровод, а в Северной Америке — гибкий кабелепровод.
Однако в этой статье мы говорим об электрических кабелепроводах, поэтому цель, как правило, состоит в том, чтобы защитить провода и кабели в домах или коммерческих зданиях. И цели управления кабелем.
Но даже если это один и тот же гофрированный трубопровод, он обычно делится на легкий, средний и тяжелый Австралия. Основное различие между ними заключается в толщине стенки, легкий тип – самый тонкий, а тяжелый – самый толстый. Чем больше толщина стенки трубы, тем выше ее прочность и долговечность. Они аналогичны электрическим кабелепроводам из ПВХ Schedule 40 и кабелепроводам из ПВХ Schedule 80 в Северной Америке.
Конечно, для любителей самоделок есть более простой способ различать их по цвету. Гофрированные трубы для средних нагрузок обычно серого цвета, а гофрированные трубы для тяжелых условий — оранжевого. Конечно, это также общий стандарт для наших производителей, и он также следует этому руководству. Мы всегда добавляем разные тонеры в процессе производства, чтобы различать их.
Почему кабелепровод гофрированный?
В дополнение к частям, которые мы упомянули выше, гофрированный рукав может быть изогнут, чтобы лучше адаптироваться к различным проектам. Он имеет следующие преимущества.
Защита проводов
Как и во всех гофрированных трубах, внешние силы могут серьезно повредить провода внутри. Особенно при длительном воздействии солнца на открытом воздухе или во влажной подземной среде он может эффективно предотвратить слишком быстрое старение проводов и защитить безопасность электричества.
Гибкий электрический провод может показать свои способности. Он может легко сгибаться по углам земли и избегать конфликтных зон при установке и строительстве под землей. Например, там, где вы прокладываете кабель Cat6, или есть много препятствий или окружающий электрический кабель, гофрированная труба может более эффективно обойти их и в то же время обеспечить отличную защиту вашего кабеля.
Управление проводами
Когда мы используем провода с разными характеристиками или различаем провода из разных помещений, мы можем легко отличить их по разным цветам или даже разным диаметрам кабельных трубок. Что доказано в практике установки, может сэкономить много человеческих ресурсов для исследования того, как проходит провод. Самое главное простота обслуживания в ближайшие пару лет.
Однако вы можете использовать комбинацию жестких труб и гофрированных труб для одновременной прокладки всех проводов в проекте. Добавляет набор дифференцированных сигналов, что позволяет быстро найти нужную группу в сложной схеме.
Коммерческие и гражданские дома
В соответствии со строгими законами об охране окружающей среды и требованиями безопасности использование высококачественных проводов и кабелепроводов может удовлетворить эти коммерческие или гражданские строительные проекты с высоким спросом. Например, недавно построенные больницы, гостиницы, лаборатории и другие объекты предъявляют строгие требования к отделочным материалам.
Наша недавно разработанная серия 3-го поколения LSZH (Low Smoke Zero Halogen) жестких кабелепроводов и гибких труб отличается более высокой ударопрочностью, химической коррозионной стойкостью и высоким классом огнестойкости (класс огнестойкости UL94 V-0). Он автоматически гаснет через 5 секунд после отключения источников огня. Выделяется только крошечный дым и на 100% не содержит галогенов, что означает повышение выживаемости людей при пожаре. Мы уже представили детали, и вы можете обратиться к нашей предыдущей статье.
Поэтому мы считаем, что отделочные материалы также будут развиваться в направлении экологичности и защиты окружающей среды, что является тенденцией.
Высокая термостойкость и химическая стойкость
Мы уже упоминали, что высокая термостойкость и химическая стойкость являются естественными преимуществами гофрированных труб и жестких трубопроводов из ПВХ.
По сравнению с металлическими трубами их химическая стойкость выше, и в процессе производства могут добавляться специальные добавки для защиты от обычных химических воздействий.
Что касается степени стойкости к высоким температурам, мы перечисляем следующее:
Трубка из ПВХ: от -25℃ до 100℃ (от -13℉ до 212℉)
Трубка LSZH, от -40℃ до 110℃ (-40 ℉ до 230 ℉)
Это температура, при которой оба могут поддерживать нормальную работу.
Охрана окружающей среды и защита от загрязнений
Уделять больше внимания экологичности и защите окружающей среды — тенденция будущего. Такие материалы, как ПВХ-пластики, используются уже много лет, их теоретический срок службы составляет более 100 лет, и в настоящее время существуют более надежные технологии переработки. Так что его можно считать экологически чистым материалом.
Кроме того, благодаря легкому весу и доступной цене пластиковых труб стоимость их использования также ниже. И это может снизить трудозатраты и сократить цикл проекта, поэтому пластиковые трубы имеют незаменимые преимущества.
В чем разница между гофрированными трубами и жесткими трубами?
Как мы упоминали ранее, это не простое сравнение. Поскольку конструкция гофрированного трубопровода проще в использовании, его можно будет сгибать без каких-либо дополнительных специальных инструментов, чтобы адаптировать его к большему количеству проектов установки. Но у каждого есть свои плюсы и минусы.
Currugated Conduit
Pros,
Легко установить, может адаптироваться к различным случаям установки
Уменьшите используемый фитинг, а затем снизите затраты
Cons,
. имеют разные формулы и процессы, и сопротивление изгибу отличается.
Жесткий кабелепровод
Pros,
прочный и надежный
Широкий выбор аксессуаров может удовлетворить потребности почти всех проектов.
Минусы,
Нелегко сгибается и требует профессионального оборудования или аксессуаров
Немного более высокая стоимость установки
Итак, давайте кратко резюмируем, что два типа дополняют друг друга, и нет абсолютно лучшего или худшего. Нам нужно приобрести и использовать его в соответствии с нашими потребностями в реальном строительстве.
Можно ли использовать гибкие кабелепроводы на открытом воздухе?
Ответ на этот вопрос зависит от того, может ли приобретаемый вами электрический гофрированный кабелепровод противостоять УФ-излучению или нет, а также рейтингу УФ-излучения.
Пластмассовые трубы, особенно электрические трубы из ПВХ, имеют степень защиты от УФ-излучения. Но после добавления уникальной формулы в производственный процесс способность защиты от УФ-излучения значительно улучшилась. И этот вид трубопровода выглядит темно-серым.
Принимая во внимание различия в рецептурах различных производителей, способность защиты от УФ-излучения обычно тестируется третьей стороной, такой как SGS и другие организации. Они будут следить за процессом и использовать профессиональное оборудование для имитации гофрированной трубы, подвергаемой воздействию ультрафиолетового света в специальной камере для УФ-освещения, проверки старения гофрированной трубы и, наконец, получения подробных данных для оценки.
Если поставщик кабелепровода может предоставить официальные отчеты об испытаниях, его можно использовать на открытом воздухе и противостоять ультрафиолетовому излучению в течение длительного времени.
Насколько глубоко следует закапывать электропроводку?
Возьмем в качестве примера Австралию и США.
Соответствующие правила Австралии требуют, чтобы глубина прокладки общегражданских и коммерческих электрических проводов и труб не превышала 500 мм, а прокладка кабелей отдельных пользователей не должна превышать 300 мм при копании земли. Для высокого напряжения она может быть более глубокой, достигая 750мм или даже более глубокой. Соответствующие правила NEC 300. 5 в США также показывают, что глубина заглубления электрического кабелепровода из ПВХ не должна превышать 18 дюймов или 450 мм. Глубина может достигать 600 мм (24 дюйма) для высоковольтного электричества в зависимости от случая.
Закопана ли проволочная трубка как можно глубже? Ответ — нет, потому что обслуживание будет более сложным, если зарыть его глубже. Более того, мы должны следовать национальным стандартам, а именно требованиям, связанным с NEC (Национальным электротехническим кодексом). В противном случае это может привести к нарушению правил и наказанию.
В требованиях подробно описаны выводы, сделанные разными странами после анализа качественной информации о местонахождении каждой страны. Другой момент заключается в том, что в вашей стране могли быть проложены кабели связи глубоко в земле или построены общественные объекты, такие как метро. Но мы не знаем, поэтому, если кабели будут проложены слишком глубоко, это вызовет проблемы с безопасностью.
Нужно ли приклеивать электрический гофрированный кабель?
Ранее мы уже обсуждали подобную тему и пришли к выводу, что нужно склеить стыки труб, что имеет два преимущества.
Во-первых, он может эффективно предотвратить ослабление соединения трубы, вызванное внешней силой или другими факторами, чтобы предотвратить прямое воздействие воздуха на внутренний кабель;
Во-вторых, клей в месте соединения трубы наполнен более мелкими молекулами клея. Зазор в соединении устранен, что может сделать соединение трубы более прочным и одновременно улучшить водонепроницаемость. Избегайте просачивания подземных или грунтовых вод в трубопровод и повреждения проводов.
В чем разница между гофрированной и разъемной гофрированной трубой?
Оба они гофрированные, и технологический процесс не сильно отличается. Единственное отличие состоит в том, что в процессе производства созданного разреза секция не будет полностью закрыта, когда форма была спроектирована, таким образом, формируя форму отверстия. Так что их функции почти одинаковы.
Конечно, несмотря на то, что внешне они лишь немного отличаются друг от друга, в этом дизайне есть свои преимущества.
