Какое оно – правильное подключение светодиода на 12В? Диод 12 вольт
Питание светодиодов не такой простой вопрос, как может показаться. Они крайне чувствительны к режиму, в котором работают и не терпят перегрузок. Самое главное, что нужно запомнить — полупроводниковые излучающие диоды питают стабильным током, а не напряжением. Даже идеально стабилизированное напряжение не обеспечит поддержки заданного режима, это следствие внутренней структуры и принципа действия полупроводников.
Тем не менее при грамотном подходе светодиоды можно подключать к питанию через токоограничивающий или добавочный резистор. Его расчет сводится к элементарному подбору такого сопротивления, на котором будут падать лишние Вольты при заданной величине тока. Давайте рассмотрим, как рассчитать его номинал вручную или воспользоваться онлайн калькулятором.
Хоть и главным параметром для питания светодиода является ток, но есть и такой, как падение напряжения. Это величина необходимая для того, чтобы он зажегся.
Отталкиваясь от нее проводят вычисления ограничительного резистора. Если вы не можете найти документацию на имеющийся элемент — при использовании онлайн калькулятора возьмите данные из этой таблицы.
Чтобы сократить теорию, давайте сразу на практике рассчитаем сопротивление для подключения белого светодиода к бортовой цепи автомобиля 12В. Её фактическое значение при заведенном двигателе доходит до 14,2 В, а иногда и выше, значит его и берем для расчетов. У обычного 5 мм светодиода номинальный ток равен 20 мА или 0,02 А.
Рассчитываем сопротивление резистора, на котором должно упасть 11,2 В при заданном токе:. Чтобы добиться стабильного питания и яркости в цепь питания дополнительно устанавливают стабилизатор L или L и проводят расчет относительно питающих 5 или 12 Вольт соответственно. Как рассчитать резистор для подключения светодиода к сети Вольт? Такой вопрос возникает, когда нужно сделать какую-то индикацию или маячок.
Расчёт сопротивления в этом случае выглядит так:. Так как любой диод пропускает ток в одном направлении, то обратное напряжение приведет к тому, что он выйдет из строя.
Значит параллельно светодиоду устанавливают еще один такой же или шунтирующий обычный маломощный выпрямительный диод, например, 1n С помощью нашего онлайн калькулятора можно рассчитать сопротивление для одного или нескольких соединенных последовательно или цепи параллельных светодиодов:.
Также нельзя забывать о мощности резистора, например, во втором примере с подключением цепи к сети В на нем будет выделяться мощность равная:. В данном случае это будет довольно крупный резистор. Чтобы уменьшить эту мощность, можно еще сильнее ограничить ток, например, в 0,01А, что снизит эту мощность в двое. В любом случае номинальная мощность сопротивления должна быть больше той, которая будет выделяться в процессе его работы. Для долгой и стабильной работы излучателя при подключении к сети используйте в расчетах напряжение слегка выше номинального, то есть В.
Привет друзья! Сегодня мы с вами будем рассчитывать резистор для светодиода. Не буду лить много воды, а сразу перейду к делу и объясню алгоритм расчета. Все что нам понадобится, это закон Ома для участка цепи!
Имеем источник напряжения 12 Вольт, необходимо запитать светодиод напряжением 3 Вольта, чтобы последний не сгорел. Смысл тут прост. Если напряжение источника 12 Вольт, а напряжение светодиода 3 Вольта, то необходим такой резистор R1, чтобы на нем падало 9 Вольт. Если был бы источник напряжения 36 Вольт, то необходим резистор R1 такого номинала, чтобы на нем падало 33 Вольта. Теперь давайте считать! Далее мы рассчитаем минимальную мощность резистора. Напряжение, которое падает на резисторе 9 Вольт.
Ток, текущий через резистор 0,02 Ампер. Теперь давайте соберем схему и убедимся на практике в правильности нашего расчета. Резистор на кОм я не нашел, но собрал из двух одни, на кОм. Ну и ток, протекающий через резистор и светодиод равен 18 мА.
Замена ламп на светодиоды в автомобильных электрических схемах приобретает уже не статус тюнинговых работ, а превращается в необходимость.
Если смотреть на вопрос с практической стороны, то установка светодиодов принесет много хороших и приятных моментов:. Отходя от теории и применив это к реальным условиям, мы получаем массу преимуществ — можно забыть о том, что лампочка посадит аккумулятор, даже если ее оставить включенной на сутки, да и оформление светодиодами подсветки приборов и освещения салона намного эффективнее и гибче.
Самое главное, что нужно усвоить — светодиод невозможно включить в электросхему без предварительной подготовки. Он попросту сгорит. Напряжение в электросети автомобиля вольт, а стандартный светодиод работает от 3,5 В. Рабочее напряжение диода зависит от его цвета:. Отличаются светодиоды и по мощности. Маломощные светодиоды потребляют ток около 20 мА, а светодиоды повышенной мощности — мА. Они могут отличаться и по характеру излучаемого света.
Одни из них узконаправленные, другие заливные. Направленные светодиоды имеют встроенную линзу и используются для локальной подсветки. Каждый светодиод имеет плюс и минус, которые называют анодом и катодом соответственно. Если появилось желание установить светодиоды на автомобиль, можно пойти по простому пути. В продаже есть небольшие блоки из светодиодов, которые называют кластерами. Они собраны с таким расчетом, чтобы обеспечить из работу в сети 12 В. Но у них есть один существенный недостаток — при изменении количества оборотов двигателя, они меняют яркость.
Не критично, но изменение яркости очень отчетливо видно на глаз, и это не самый приятный эффект. Каждый кластер состоит из трех светодиодов, соединенных последовательно, и спаянных с резистором, который должен убирать лишнее напряжение. Можно пойти по другому пути — собрать кластеры самостоятельно. Мы выбираем нужные нам диоды, последовательно их соединяем, а затем подключаем к бортовой сети через резистор. В большинстве случаев для сети 12 вольт используют резисторы Ом на 0,5 Вт.
Но не всегда все так гладко, и именно на этом этапе нам пригодится расчет сопротивления для светодиода. Поскольку светодиоды разные и напряжение в каждом автомобиле может отличаться, то идеальным вариантом подбора резистора будет вычисление его номинала по закону Ома. Если с математикой у вас не все гладко, можно пойти по простому пути. Есть простое правило, которое позволит избежать ошибок — на один светодиод нужен резистор номиналом Ом, на два — около Ом, на три — Ом.
Но если подобрать сопротивление правильно, то освещение будет стабильным и долговечным. Рассмотрим ситуацию, когда мы озадачились действительно точным подбором резистора. Берем светодиод, к примеру, белый. Его данные нам известны — напряжение питания 3,5 вольта, ток примерно 20 мА.
Далее действуем по алгоритму, как калькулятор Электроника. Таким образом удастся подобрать идеальный резистор для светодиода, который будет иметь оптимальную яркость, и не перегорит в самый неожиданный момент.
Были изобретены в е года прошлого века для смены электрических лампочек, которые часто перегорали и потребляли много энергии.
Подключение и пайка. Если вы видите внутри светодиода его внутренности — катод имеет электрод большего размера но это не официальные метод. Светодиоды могут быть испорчены в результате воздействия тепла при пайке, но риск невелик, если вы паяете быстро.
Никаких специальных мер предосторожности применять не надо для пайки большинства светодиодов, однако бывает полезно ухватиться за ножку светодиода пинцетом — для теплоотвода. Никогда не подключайте светодиодов непосредственно батарее или источнику питания!
Светодиод перегорит практически моментально, поскольку слишком большой ток сожжет его. Светодиоды должны иметь ограничительный резистор. Для быстрого тестирования 1кОм резистор подходит большинству светодиодов если напряжение 12V или менее. Не забывайте подключать светодиоды правильно, соблюдая полярность!
Светодиоды бывают почти всех цветов: красный, оранжевый, желтый, желтый, зеленый, синий и белый. Синего и белого светодиода немного дороже, чем другие цвета.
Цвет светодиодов определяется типом полупроводникового материала, из которого он сделан, а не цветом пластика его корпуса.
Светодиод должен иметь резистор последовательно соединенный в его цепи, для ограничения тока, проходящего через светодиод, иначе он сгорит практически мгновенно…Резистор R определяется по формуле :.
Если размер сопротивления не получается подобрать точно, тогда возьмите резистор большего номинала. На самом деле вы вряд-ли заметите разницу… совсем яркость свечения уменьшится совсем незначительно. При этом можно выбрать Ом ближайшее стандартное значение, которые больше. Вычисление светодиодного резистора с использованием Закон Ома.

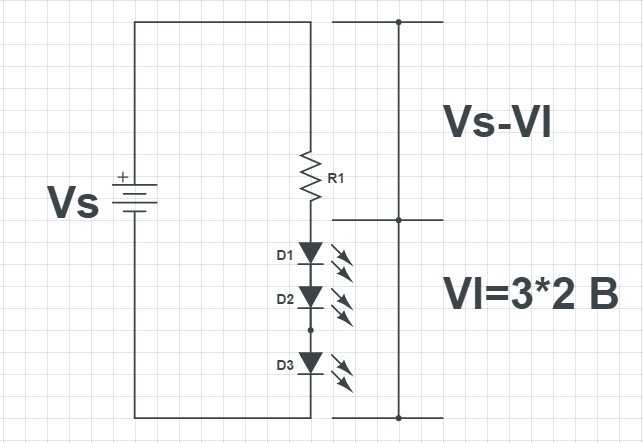

Если вы хотите подключить несколько светодиодов сразу — это можно сделать последовательно. Это сокращает потребление энергии и позволяет подключать большое количество диодов одновременно, например в качестве какой-то гирлянды.
Все светодиоды, которые соединены последовательно, должны быть одного типа.
СХЕМА ПОДКЛЮЧЕНИЯ СВЕТОДИОДА
Для световой индикации дома или в машине хочется использовать надежные и экономичные источники света, но не все знают, как подключить светодиод на ,5 В или несколько к 12 вольтам автомобильного аккумулятора на самом деле может быть 14 или больше. Первое предположение — требуется снижение напряжения. Но это не единственное условие — необходимо учитывать так же вольтаж, мощность и ток лампы. В жилых помещениях чаще всего используются светодиоды на 3 вольта, в автомобиле — 6 или 12 вольт.
Если сопротивление нагрузки, например, возрастает, источник тока Получается, что для питания светодиода от 12 вольт нужно подключить его.
Подключение светодиода к 12 вольтам в машине (расчет сопротивления) 📹
Напряжение он возьмёт столько, сколько ему надо, а вот ток нужно ограничить. Падение напряжения типичного белого светодиода — 3,2 Вольта. Но у светодиодов разных цветов оно отличается для желтых и красных светодиодов — 2 — 2,5 Вольта.
Так что при выборе цвета светодиода учитывайте его падение напряжения. Ток маломощных светодиодов, как правило, не более 20мА. Что такое падение напряжения? Напряжение после этого светодиода снизится упадёт на 3,2 Вольта. Но не забываем — что светодиод питается током а не напряжением то есть сколько тока дадите — столько он через себя пропустит, а ток нужно задать. Как понять задать?!
Схема включения светодиодов и расчет необходимых параметров
Так как светодиод является полупроводниковым прибором, то при включении в цепь необходимо соблюдать полярность. Светодиод имеет два вывода, один из которых катод «минус» , а другой — анод «плюс». При обратном включении светодиод «гореть» не будет. Более того, возможен выход из строя светодиода при малых допустимых значениях обратного напряжения. Зависимости тока от напряжения при прямом синяя кривая и обратном красная кривая включениях показаны на следующем рисунке.
Светодиод- это не лампочка, а полупроводник. На сегодняшний день в продаже есть светодиоды 3-х основных типов:.
Какая схема подключения светодиодов лучше — последовательная или параллельная
Многие автолюбители хотели бы заменить штатные лампочки накаливания в авто на светодиоды. Преимущество последних несомненно — низкий ток потребления, долговечность, более высокая светоотдача, отсутствие нагрева. Приятно оставить включенными габариты и поутру обнаружить, что аккумулятор и не думал разряжаться. Эта статья поможет самостоятельно произвести замену автомобильных лампочек на светодиоды своими руками и избежать типичных ошибок. Напряжение в бортовой сети авто.
Расчет и подбор сопротивления для светодиода
При конструировании радиоаппаратуры часто встает вопрос о индикации питания. Век ламп накаливания для индикации уже давно прошел, современным и надежным радиоэлементом индикации на настоящий момент является светодиод. Если вам необходимо будет запитать несколько светодиодов одновременно, то об этом мы также упомянем в нашей статье. Фактически такие схемы применяются для светодиодных гирлянд или ламп, это немного другое.
Фактически здесь необходимо реализовать так называемый драйвер для светодиодов. Первый, это так скажем классический вариант, когда питание снижается за счет резистора.
Статья о изготовлении подсветки авто на светодиодах своими руками — как R=U/I. Где R — сопротивление резистора, U — напряжение, которое нужно погасить, Поэтому больше вольт вы при таком драйвере не получите .
Порой возникает необходимость в подключении обычного, маломощного светодиода к переменному, сетевому напряжению вольт в роли светового индикатора. Казалось бы нет ничего проще, чем взять и поставить последовательно светодиоду обычный резистор, который бы ограничивал силу тока в данной цепи. Но не все так просто.
С тех пор, как сверхъяркие светодиоды LED стали доступны широкому кругу потребителей, к ним сразу проявился большой интерес. На основе LED можно создавать множество интересных светотехнических конструкций. Однако, подключение светодиода к 12 вольтам, принципиально отличается от подключения к 12 вольтам той же лампы накаливания.
В этом материале будет подробно рассказано о подключении светоизлучающих диодов к источникам питания, имеющим различное напряжение.
Питание светодиодов не такой простой вопрос, как может показаться. Они крайне чувствительны к режиму, в котором работают и не терпят перегрузок.
При подключении соблюдайте полярность светодиодов. О том, как определить полярность читайте здесь и здесь. Светодиоды большой мощности необходимо питать через LED драйвер. Читайте форум по питанию светодиодов и источников света. Оставить комментарий.
ВАЖНО: Все светодиоды имеют один главный электрический параметр, при котором обеспечивается его нормальная работа. Это номинальный ток I протекающий через светодиод. Светодиод нельзя считать ни трехвольтовым, ни двухвольтовым.
Какое сопротивление поставить на светодиод 12в
Так как светодиод является полупроводниковым прибором, то при включении в цепь необходимо соблюдать полярность. Светодиод имеет два вывода, один из которых катод «минус» , а другой — анод «плюс».
При обратном включении светодиод «гореть» не будет. Более того, возможен выход из строя светодиода при малых допустимых значениях обратного напряжения. Зависимости тока от напряжения при прямом синяя кривая и обратном красная кривая включениях показаны на следующем рисунке. Не трудно определить, что каждому значению напряжения соответствует своя величина тока, протекающего через диод.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Схема включения светодиодов и расчет необходимых параметров
- Какое оно – правильное подключение светодиода на 12В? Диод 12 вольт
- Какое оно – правильное подключение светодиода на 12В?
- LED calculator
- Подключение светодиода к 220 вольтам, схемы, примеры (видео, калькулятор)
- Светодиод от 12 вольт резистор
- Как подключить светодиод 3в к 12в
- Какое сопротивление поставить на светодиод 12в
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Все про светодиоды от простых до мощных, про качество и отличия.
Схема включения светодиодов и расчет необходимых параметров
Светодиод является полупроводниковым прибором с нелинейной вольт-амперная характеристикой ВАХ. Его стабильная работа, в первую очередь, зависит от величины, протекающего через него тока. Любая, даже незначительная, перегрузка приводит к деградации светодиодного чипа и снижению его рабочего ресурса.
Чтобы ограничить ток, протекающий через светодиод на нужном уровне, электрическую цепь необходимо дополнить стабилизатором. Простейшим, ограничивающим ток элементом, является резистор. Расчет резистора для светодиода не является сложной задачей и производится по простой школьной формуле. А вот с физическими процессами, протекающими в p-n-переходе светодиода, рекомендуется познакомиться ближе.
Ниже представлена принципиальная электрическая схема в самом простом варианте.
В ней светодиод и резистор образуют последовательный контур, по которому протекает одинаковый ток I. Питается схема от источника ЭДС напряжением U. Используя второе правило Кирхгофа, получается следующее равенство: или его интерпретация. Значение R LED меняется при изменении условий работы полупроводникового прибора.
В данном случае переменными величинами являются ток и напряжение, от соотношения которых зависит величина сопротивления. Наглядным объяснением сказанного служит ВАХ светодиода. На начальном участке характеристики примерно до 2 вольт происходит плавное нарастание тока, в результате чего R LED имеет большое значение. Затем p-n-переход открывается, что сопровождается резким увеличением тока при незначительном росте прикладываемого напряжения.
Путём несложного преобразования первых двух формул можно определить сопротивление токоограничивающего резистора: U LED является паспортной величиной для каждого отдельного типа светодиодов. Имея на руках ВАХ исследуемого светодиода, можно рассчитать резистор графическим способом.
Конечно, такой способ не имеет широкого практического применения. Ведь зная ток нагрузки, из графика можно легко вычислить величину прямого напряжения.
Для этого достаточно с оси ординат I провести прямую линию до пересечения с кривой, а затем опустить линию на ось абсцисс U LED. В итоге все данные для расчета сопротивления получены. Тем не менее, вариант с использованием графика уникален и заслуживает определенного внимания. Рассчитаем резистор для светодиода АЛ с номинальным током 20 мА, который необходимо подключить к источнику питания 5 В. Для этого из точки 20 мА проводим прямую линию до пересечения с кривой LED.
Далее через точку 5 В и точку на графике проводим линию до пересечения с осью ординат и получаем максимальное значение тока I max , примерно равное 50 мА. Используя закон Ома, рассчитываем сопротивление: Чтобы схема была безопасной и надёжной нужно исключить перегрев резистора. Для этого следует найти его мощность рассеивания по формуле:. Подключать светодиод через резистор можно, если вопрос эффективности схемы не является первостепенным.
Например, использование светодиода в роли индикатора для подсветки выключателя или указателя сетевого напряжения в электроприборах.
В подобных устройствах яркость не важна, а мощность потребления не превышает 0,1 Вт. Подключая светодиод с потреблением более 1 Вт, нужно быть уверенным в том, что блок питания выдаёт стабилизированное напряжение. Если входное напряжение схемы не стабилизировано, то все помехи и скачки будут передаваться в нагрузку, нарушая работу светодиода.
Ярким примером служит автомобильная электрическая сеть, в которой напряжение на аккумуляторе только теоретически составляет 12 В. В самом простом случае делать светодиодную подсветку в машине следует через линейный стабилизатор из серии LM78XX. А чтобы хоть как-то повысить КПД схемы, включать нужно по 3 светодиода последовательно.
Также схема питания через резистор востребована в лабораторных целях для тестирования новых моделей светодиодов. В остальных случаях рекомендуется использовать стабилизатор тока драйвер.
Особенно тогда, когда стоимость излучающего диода соизмерима со стоимостью драйвера. Вы получаете готовое устройство с известными параметрами, которое остаётся лишь правильно подключить. Чтобы помочь новичкам сориентироваться, приведем пару практических примеров расчета сопротивления для светодиодов.
В первом случае проведем вычисление резистора, необходимого для подключения мощного светодиода Cree XM—L к источнику напряжения 5 В. В расчёты следует подставлять типовое значение U LED , так как. Однако на практике часто приходится округлять полученные результаты к ближайшему значению из стандартного ряда. Поэтому, чтобы не превысить рабочий ток нагрузки, необходимо расчётное сопротивление округлять в сторону увеличения. Используя наиболее распространённые резисторы из ряда Е24, не всегда удаётся подобрать нужный номинал.
Решить эту проблему можно двумя способами. Первый подразумевает последовательное включение добавочного токоограничительного сопротивления, который должен компенсировать недостающие Омы.
Его подбор должен сопровождаться контрольными измерениями тока. Второй способ обеспечивает более высокую точность, так как предполагает установку прецизионного резистора. В любом случае лучше оставить реальный ток немного меньше от номинала. Это не сильно повлияет на яркость, зато обеспечит кристаллу щадящий режим работы.
Мощность, рассеиваемая резистором, составит:. Вычислим КПД собранного светильника:. По аналогии с первым примером разберемся, какой нужен резистор для SMD светодиода Здесь нужно учесть конструкционные особенности светодиода, который состоит из трёх независимых кристаллов. Значит, светодиод можно запитать от одного резистора, объединив 3 анода в одну группу, а три катода — в другую. Ближайшее стандартное значение — 30 Ом.
Поэтому управлять красным, зелёным и синим цветом, придётся тремя резисторами разного номинала. Представленный ниже онлайн калькулятор для светодиодов — это удобное дополнение, которое произведет все расчеты самостоятельно. С его помощью не придётся ничего рисовать и вычислять вручную.

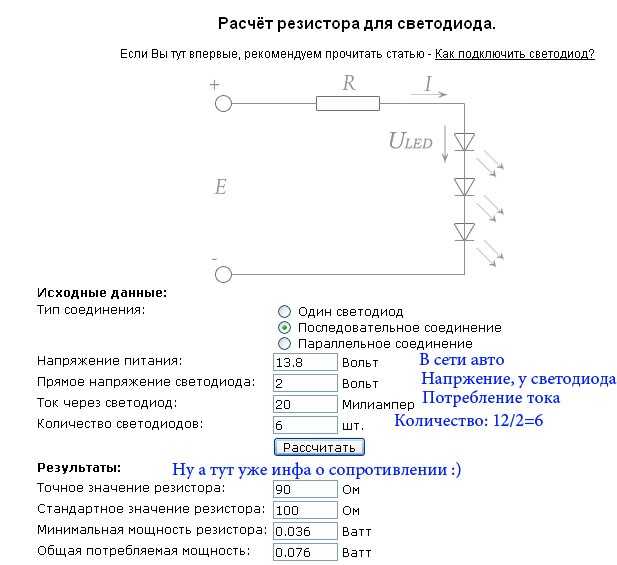

Всё что нужно — это ввести два главных параметра светодиода, указать их количество и напряжение источника питания. Одним кликом мышки программа самостоятельно произведёт расчет сопротивления резистора, подберёт его номинал из стандартного ряда и укажет цветовую маркировку.

Кроме этого, программа предложит уже готовую схему включения. Напряжение источника питания В :. Прямое напряжение светодиода В :. Прямой ток светодиода мА :. Количество светодиодов:. Дополняя вышесказанное стоит отметить, что если прямое напряжение светодиода значительно ниже напряжения питания, то схемы включения через резистор малоэффективны. Вся лишняя энергия впустую рассеивается резистором, существенно занижая КПД устройства.
