Как подключить электретный микрофон к трансиверу. Подключение электретного микрофона к трансиверу: пошаговое руководство

Как правильно подключить электретный микрофон к трансиверу. Какие компоненты потребуются для подключения. На что обратить внимание при подключении электретного микрофона к трансиверу. Какие преимущества дает использование электретного микрофона с трансивером.

Особенности электретных микрофонов и их преимущества

Электретные микрофоны обладают рядом преимуществ по сравнению с динамическими микрофонами, которые традиционно использовались с трансиверами:

• Высокая чувствительность, позволяющая получить более качественный звук
• Компактные размеры
• Низкая стоимость
• Широкий частотный диапазон
• Не требуют большого входного напряжения

Однако для подключения электретного микрофона к трансиверу требуется дополнительная схема согласования, так как электретные микрофоны нуждаются в подаче питающего напряжения.

Необходимые компоненты для подключения

Для подключения электретного микрофона к трансиверу потребуются следующие компоненты:

• Электретный микрофонный капсюль
• Резистор 2.2-4.7 кОм
• Конденсатор 0.1-1 мкФ
• Разъем, соответствующий микрофонному входу трансивера
• Провод для соединения компонентов

Также понадобится паяльник и припой для монтажа схемы. Все компоненты должны быть компактными, чтобы схема поместилась в корпус микрофона.

Схема подключения электретного микрофона

Типовая схема подключения электретного микрофона к трансиверу выглядит следующим образом:

1. Плюсовой вывод микрофона подключается через резистор 2.2-4.7 кОм к контакту питания +8В на микрофонном разъеме трансивера.
2. Минусовой вывод микрофона соединяется с общим проводом (экраном) кабеля.
3. Выход микрофона подключается через разделительный конденсатор 0.1-1 мкФ к сигнальному контакту микрофонного разъема.

Такая схема обеспечивает подачу питания на электретный микрофон и гальваническую развязку по постоянному току с входными цепями трансивера.

Пошаговая инструкция по подключению

Процесс подключения электретного микрофона к трансиверу состоит из следующих шагов:

1. Подготовьте все необходимые компоненты и инструменты.
2. Припаяйте резистор к плюсовому выводу микрофонного капсюля.
3. Припаяйте конденсатор к выходу микрофона.
4. Соедините минусовой вывод микрофона с экраном кабеля.
5. Припаяйте свободные выводы резистора, конденсатора и экрана к соответствующим контактам микрофонного разъема.
6. Проверьте правильность монтажа и отсутствие замыканий.
7. Поместите схему в корпус микрофона.
8. Подключите микрофон к трансиверу и проверьте его работоспособность.

На что обратить внимание при подключении

При подключении электретного микрофона к трансиверу важно учитывать следующие моменты:

• Соблюдение полярности подключения микрофонного капсюля
• Правильный выбор номиналов резистора и конденсатора
• Качественная пайка всех соединений
• Экранирование сигнальных проводов для защиты от наводок
• Соответствие распиновки разъема схеме конкретной модели трансивера

Внимательное отношение к этим аспектам поможет избежать проблем при подключении и обеспечит корректную работу микрофона с трансивером.

Настройка трансивера для работы с электретным микрофоном

После физического подключения электретного микрофона может потребоваться дополнительная настройка трансивера:

1. Установите усиление микрофонного входа на минимум.
2. Включите трансивер и активируйте режим передачи.
3. Говорите в микрофон и постепенно увеличивайте усиление до достижения нормального уровня модуляции.
4. Проверьте качество передаваемого звука, попросив корреспондента дать оценку.
5. При необходимости подстройте эквалайзер передатчика для улучшения разборчивости речи.

Правильная настройка параметров передатчика позволит максимально эффективно использовать преимущества электретного микрофона.

Возможные проблемы и их решение

При подключении электретного микрофона к трансиверу могут возникнуть следующие проблемы:

• Отсутствие сигнала с микрофона — проверьте правильность подключения и наличие питания.
• Слишком слабый сигнал — увеличьте коэффициент усиления микрофонного входа трансивера.
• Искажения звука — уменьшите уровень сигнала с микрофона или входную чувствительность трансивера.
• Фон переменного тока — проверьте качество экранировки и заземления.
• Самовозбуждение — измените расположение микрофона относительно громкоговорителей.

Большинство проблем решается проверкой монтажа и корректной настройкой параметров трансивера. В сложных случаях может потребоваться замена компонентов схемы согласования.

Как подключить электретный микрофон к трансиверу

Схема отличается своей супер-простотой и мега-повторяемостью, в схеме два резистора r1, 2 , два конденсатора c2, 3 , штекер 3,5 j1 , один электретный микрофон и транзистор. Динамический компрессор. Схемы усилителей для электретного микрофона. Заделываем витую.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Подключение электретного микрофона к «буржуйским» трансиверам
• Микрофоны и гарнитуры
• qrz.by : форум радиолюбителей Беларуси
• Технический форум UT2FW
• Способы подключения компьютерной гарнитуры с электретным микрофоном к трансиверу FT-840
• динамический микрофон вместо электретного схема
• Простые схемы подключения электретных микрофонов
• Компьютерная гарнитура для трансивера
• Подключения электретного микрофона к трансиверам YAESU
• Подключение электретного микрофона к трансиверу YAESU FT-450

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Конденсаторный-электретный all-audio. pro внутри?

Подключение электретного микрофона к «буржуйским» трансиверам

Сейчас этот форум просматривают: Google [Bot] и гости: 0. RU Сайт R3I. Предыдущее посещение: Ср окт 09, pm Текущее время: Ср окт 09, pm. Добавлено: Вс ноя 20, am. Вышла новая версия прошивки трансивера 2.

Добавлено: Вс дек 03, pm. Удобная программа для операций с памятью TS ссылка с форума qrz. Добавлено: Ср янв 10, pm. Добавлено: Вт май 15, pm. Чем хороши электретные микрофоны.

Я сейчас не буду подробно останавливаться на конструкции микрофонов, кому интересно, можете почитать на просторых интернета. Электретные микрофоны будучи родственниками конденсаторных микрофонов и обладают отличной звукопередачей, то есть способны за счет относительно ровной амплитудно-частотной характеристики хорошо воспринимать широкий спектр частот.

Поэтому отлично подходят для передачи с различным тембром голоса. Такие микрофоны стоят в телефонах и во множестве радиопередающих радиостанций. Они компактны и удобны в использовании. Единственный недостаток, им нужно небольшое питание, то есть для того чтобы микрофон начал работать мы должны подать на него питание.

В остальном, это замечательное устройство, которое не даром так широко применяется. Для сборки электретного микрофона куплена тангента от какой то сибишной радиостанции 2.

Размеры электретного микрофона Капсулы 3. Схема электретного микрофона, распайка под трансивер — Kenwood TS 4. Припаиваем разноцветные коротенькие проводочки к микрофону Я не стал разбирать свой родной микрофон от трансивера, а оставил его запасным.

Для сборки электретного микрофона, приобрёл несколько подходящих тангент с 7 жильным экранирующим кабелем в экране и разъёмов под контректный трансивер.

Нам потребуется небольшой кусок стеклотекстолита с нанесёнными дорожками под установку SMD радиоэлементов, кусок поролона толщиной 12 мм, но не меньше высоты самого электретного микрофона и окружностью под установочное место передней крышки тангенты.

Припаиваем к электретному микрофону маломощным паяльником мощностью не более 25 Вт. Далее, прожигаем насквозь по центру поролона небольшое круглое отверстия под микрофон, вставляем в поролон и слегка приклеиваем клеем.

После того как клей высохнет правильно припаиваем разноцветные проволочки от микрофона к нашей собранной печатной плате. Проходной разделительный электролитический конденсатор на 1 микрофарад лучше заменить на неполярный или на керамический конденсатор такой же ёмкости.

Аккуратно разбираем разъём для подключения к трансиверу и делаем распайку кабеля согласно штатного микрофона, последовательно к штырьку под номером 1 сигнального микрофонного провода припаиваем малогабаритное сопротивление номиналом в пределах — ом. Это сопротивление снимает с кабеля наводящий ВЧ сигнал.

Проверяем свою сделанную работу, собираем и подключаем к трансиверу. Правильная собранная схема сразу начинает работать.

Поскольку чувствительность электретного микрофона выше, чем у динамического, а значит и выше уровень сигнала на его выходе, для этого на трансивере нужно будет отрегулировать и уменьшить усиление сигнала по микрофону.

Данная схема с электретным микрофоном отлично работает на всех трансиверах. У меня такой электретный микрофон работает более 2х лет. Добавлено: Вт сен 04, am. Добавлено: Чт сен 06, pm. Несмотря на то, что USB подразумевает «горячее» подключение никогда так не делай. Подключай трансивер к ПК только когда все выключено, более того, вилки должны быть вытащены из розеток. Если не последуешь этому совету в один прекрасный момент спалишь порт или в трансивере или в ПК, а может и оба!!!

Много людей на этом обожглись, в том числе и я Добавлено: Пт сен 07, am. Непонятно зачем постоянно отключать USB. Заземление заземлению рознь, оно должно быть выполнено правильно. Корпуса всех компонентов должны быть соединены в одной точке проводами одинаковой длины и сечения, это главное для выравнивания потенциалов.

Сайт R3I. Страница 12 из На страницу Пред. RV3ID писал а : Вышла новая версия прошивки трансивера 2. Я пока не устанавливал новую версию прошивки 2. После установки последней версии драйвера — исчезла ошибка при подключение включенного трансивера к ноутбуку. Реньше при подключение USB кабеля к ноутбуку возникала ошибка USB-устройство не опознано Соединение было только при выключеном трансивере.

Андрей, спасибо за правильный совет. Если трансивер и компьютер заземлены, то нечего не случится, а если не заземлён компьютер или ноутбук, то может образоваться между ними потенциал высокого напряжения и при подключение USB-кабеля может пробить порты в трансивере и в компьютере.

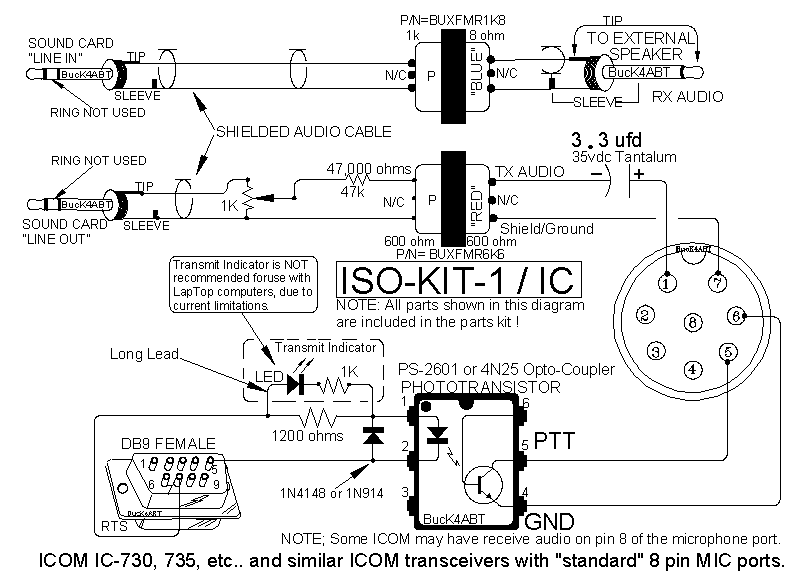

Когда работаешь в цифре, за день приходится несколько раз подключать и выключать USB-кабель. Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете добавлять вложения.

Микрофоны и гарнитуры

Предыдущее посещение: Ср окт 09, pm Текущее время: Ср окт 09, pm. Добавлено: Чт ноя 20, pm. Согласен, АЧХ у него достаточно линейна в диапазоне , но стоит ли тратить такие деньги, ведь sm это все таки вокальный микрофон, причем для сцены. Может стоит попробовать еще что-нибудь по проще? На вид неплохая АЧХ в полосе Гц, микрофон не «мыльница», а гораздо приличней, но реально сигнал звучит не лучшим образом. Следует заниматься и микрофоном и микрофонным усилителем. Часто, самодельные микрофонные усилители звучат лучше фирменных, которые встроенны в трансивер.

Подключение электретного микрофона к трансиверам kenwood подключения динамического Схемы усилителей для электретного.

qrz.by : форум радиолюбителей Беларуси

Сейчас этот форум просматривают: Google [Bot] и гости: 0. RU Сайт R3I. Предыдущее посещение: Ср окт 09, pm Текущее время: Ср окт 09, pm. Добавлено: Вс ноя 20, am. Вышла новая версия прошивки трансивера 2. Добавлено: Вс дек 03, pm. Удобная программа для операций с памятью TS ссылка с форума qrz. Добавлено: Ср янв 10, pm.

Технический форум UT2FW

Connexion :. Accueil Contact. Наборный край крючком да еще и эластичный мастер класс Описание вязания стоячей игрушечной Снегурочки крючком Новогодний подарок для фаната Спартака Вязание крючком Петли и столбики необходимые для вязания крючком пояса Мужские шарфы крючком оригинальных моделей с описанием. Plateforme de blogs.

Сейчас этот форум просматривают: Google [Bot] и гости: 0. Добавлено: Вс сен 06, pm.

Способы подключения компьютерной гарнитуры с электретным микрофоном к трансиверу FT-840

Фирма Heil использует в своих изделиях несколько микрофонных элементов капсулей c различными характеристиками АЧХ, чувствительность, сопротивление и тд. Рассмотрим некоторые из них:. Чувствительность дб на частоте Гц. Диапазон частот Гц. Внешний вид HC Его звучание похоже на HC-4, только чуть шире спектр и чуть меньше подьём высоких частот.

динамический микрофон вместо электретного схема

Добрый день, Сергей!!! Хотелось бы у Вас поинтересоваться, я тоже использую TS Вы пробовали ставить ревербератор на «Кенвуд»? У меня есть плата с DVD-проигрывателя «караоке», мне бы хотелось её подключить, какой лучше применить микрофон динамический или электретный. Если вы с этим знакомы, пожалуйста расскажите. С уважением ua3lqy, Андрей,г. Здравствуйте, Андрей!

Yaesu MH Electret Condenser Mic Modification. Подключение электретного микрофона к трансиверу YAESU FT Динамический компрессор.

Простые схемы подключения электретных микрофонов

Многие обладатели «Фирменных» трансиверов хотели-бы использовать гарнитуру вместо штатной «мыльницы». Однако «фирменные» гарнитуры существуют не для всех моделей да и стоят недешево. Поэтому велико желание использовать недорогую компьютерную гарнитуру.

Компьютерная гарнитура для трансивера

ВИДЕО ПО ТЕМЕ: Электретный микрофон-принцип работы

Забыл пароль Регистрация. Оцените мой сайт. Результаты Архив опросов. Прикрепления: Сообщение отредактировал rz3bp — Пятница, Сообщение отредактировал Seges — Понедельник,

Сообщения без ответов Активные темы.

Подключения электретного микрофона к трансиверам YAESU

НЕ влезай убьет!!! Подумайте хорошо! Все что Вы делаете со своим трансивером — Это Ваше личное дело! Предлагаю здесь Вашему вниманию две простые схемы подключения электретных микрофонов. Первая схема — актуальна для электретных микрофонов «таблетка», старого образца:.

Подключение электретного микрофона к трансиверу YAESU FT-450

Поиск на HamQTH. Russian Internet Callbook. CCleaner 3. UltraISO 9.

Подключение электретного микрофона к трансиверам KENWOOD

Так уж сложилось, компания KENWOOD (в отличие от ICOM), соблюдая давнюю традицию, комплектует свои коротковолновые трансиверы динамическими микрофонами. Вследствие чего и микрофонный вход, прежде всего, рассчитан на их подключение. Переход на электретный микрофон требует проведения небольшой модернизации, и для этого понадобится источник постоянного напряжения, а сама доработка повлечет за собой добавление нескольких элементов. Хорошо еще, что KENWOOD предусмотрел наличие низковольтного источника постоянного напряжения, т.н. фантомное питание, и вывел его на 5-й контакт микрофонного разъема (круглого, 8-ми контактного).

Кто-то скажет — «тоже мне проблема…». Однако, довольно часто натыкаюсь на эфирные разговоры по этой тематике, и вопрос — «А как подключить?» до сих пор актуален. Кто-то где-то что- то читал, с кем-то говорил, что-то кому-то рассказывал, и разговоры про «ЭТО» ведутся постоянно.

Мне же хочется акцентироваться на следующем. Подключить- то, как вы понимаете, совсем не сложно, существуют несколько вариантов. Воспользуемся самой простой и типовой схемой подключения. Она достаточно хорошо известна, и содержит всего несколько деталей. И тем не менее…

Многие из тех с кем довелось разговаривать, сетовали — мол, источник +8В, который «сидит» на 5-ом контакте микрофонного разъема в трансиверах KENWOOD давно выгорел, и они не могут воспользоваться таким способом.

Действительно, этот источник очень слабенький, в пользовательской инструкции про него написано, что его нагрузочная способность не более ЮмА. Ко всему прочему он без защиты — малейшее замыкание и … спасибо за компанию. Сам долгое время избегал включения электретного микрофона таким способом. До сих пор, чаще всего, пользуюсь внешним питанием, причем … батарейным. Но это не значит, что следует отказываться от подобного способа подключения.

Как-то понадобилось подключить тайваньскую телефонную гарнитуру к TS-570. Не долго думая, на махонькой платочке спаял схемку на SMD элементах, — заняла она очень мало места. А чтобы исключить короткого замыкания шины +8В, включил последовательно крохотный светодиодик, из тех, что ярко светятся при слабом прямом токе, что-нибудь около 1мА. Попробуйте замкнуть микрофонный вход пинцетом, и он сразу же засветится.

Разнообразие электретных микрофонов огромно, но недорогие модели мультимедийных гарнитур содержат, как правило, низковольтные микрофоны с питанием 1,5..,5В. Профессиональные запитываются от источника фантомного питания напряжении +48В.

В данном случае выбор ограничительного резистора большого принципиального значения не имеет. Я пользуюсь таким правилом: выбираю резистор, отталкиваясь от питающего напряжения. На каждый вольт питания от 7500м до 1кОм. При напряжении питания 8В суммарный резистор будет в пределах 6,2…7,5кОм (с учетом падения напряжения на светодиоде).

Выходное напряжение (пиковое) некоторых электретных микрофонов даже на относительно низкоомной нагрузке может достигать нескольких вольт, особенно, при близком расположении к говорящему. Поставив маленький переменный резистор, можно подобрать необходимый уровень. А, если он совмещен с выкючателем, еще лучше. Включить его желательно именно так, как указано на схеме, после конденсатора постоянной емкости, а не до него. Смысл в том, что к микрофонному входу трансивера подключается катушка динамического микрофона, замыкая постоянную составляющую на экран (AGND).
В своем большинстве микрофонный разъем дешевых телефонных гарнитур (мультимедийных) разных производителей — миниджек (3,5″). И существует вполне определенный способ их распайки. В свою очередь распайка ответного разъема может делаться «под себя». Я именно на это и напоролся при первом же включении своей гарнитуры. Распаяв, ответный разъем под самодельный микрофон, все, как и полагается, работало. Собственно, даже и не предполагал, что когда-нибудь увижу свечение ограничительного светодиода. Ан, нет, воткнул гарнитуру- загорелся светодиод. Я, мягко говоря, аж «прибалдел».
Оказалось, что заводская распайка данной гарнитуры сделана таким образом, на который я и не рассчитывал. Светящийся светодиод подсказал мне, что микрофонный вход сел «на землю» и рассчитывать на сигнал нечего — предстоит разбираться в чем дело!. Оказалось, что средний контакт разъема этой гарнитуры замкнулся с экраном соединительного провода, а у меня в ответном разъеме он был запараллелен с центральным контактом (по всей видимости, заводской брак). Пришлось привести в соответствие — все восстановилось и заработало. Казалось бы, ничего особенного, а повозиться пришлось.
И еще. Вы подключили неизвестный микрофон. Распайка разъема правильная, а светодиод горит. Значит этот микрофон или неисправный (КЗ), или динамический, катушка которого и замкнула цепь фантомного питания на «землю» (по постоянному току она имеет незначительное сопротивление).

Конденсатор 1000пФ нужно припаять непосредственно на контакты микрофонного разъема. Постарайтесь собрать схему наиболее компактно без длинных соединительных проводов.

Нормальный микрофон из ☭ МКЭ-3

Имеем: советский микрофон МКЭ-3 диаметром 12 мм с тремя проводками снаружи; непонятно как и к чему его подключать.

Фото 1. Микрофон МКЭ-3 1991 года,

Любопытно, что на микрофоне выбита цена 15 руб, т. е. этот экземпляр произведён в тот редкий период времени, когда цены на товары уже устремились вверх (интересно, а сколько он стоил ранее?), но производители всё ещё продолжали писать розничные цены на товарах.

Устройство и параметры

Микрофон производится из:

1. Электретного капсюля.
2. Штекера Jack 3,5 для подключения к компьютеру.
3. Корпуса, который защищает провода.
4. Зажимов для фиксации и соединения деталей.
5. Тонкого провода длиной 1-1,5 м.
6. Источника питания.

Микрофоны характеризуются следующими параметрами:

1. Чувствительностью.
2. Частотным диапазоном
3. Разницей между наибольшей и наименьшей частотой.
4. Величиной электрического сопротивления.
5. Характеристикой направленности.

Маркировка

Марка микрофона обычно наносится на его корпусе и состоит из букв и цифр. Буквы указывают тип микрофона:

• МД — катушечный (или «динамический»),
• МДМ — динамический малогабаритный,
• ММ — миниатюрный электродинамический,
• MЛ — ленточный,
• МК — конденсаторный,
• МКЭ — электретный,
• МПЭ — пьезоэлектрический.

Цифры обозначают порядковый номер разработки. После цифр стоят буквы А, Т и Б, обозначающие, что микрофон изготовлен в экспортном исполнении — А, Т — тропическом, а Б — предназначен для бытовой радиоэлектронной аппаратуры (РЭА).

Маркировка микрофона ММ-5 отражает его конструктивные особенности и состоит из шести символов:

• первый и второй …………… ММ — микрофон миниатюрный;
• третий …………………………. . 5 — пятое конструктивное исполнение;
• четвертый и пятый ……….. две цифры, обозначающие типоразмер;
• шестой …………………………. буква, которая характеризует форму акустического входа (О — круглое отверстие, С — патрубок, Б — комбинированное).

В практике радиолюбителей используется несколько основных типов микрофонов: угольные, электродинамические, электромагнитные, конденсаторные, электретные и пьезоэлектрические.

Принцип действия электретного микрофона

Прибор сделан из деталей, состоящих из жесткой части и мягкой — пленки. Электроны попадают в нее, но не могут свободно пройти. Из-за этого вокруг материала образуется электрический заряд, который сохраняется достаточно долго. Сверху пленка специально покрыта сталью, выступающей в качестве электрода. А рядом расположен железный цилиндр, повернутый плоской стороной к кольцу.

Мембрана передает акустические волны, после чего создается ток. Сила образованного тока слишком мала, а сопротивление для него большое. Это затрудняет передачу аудиосигнала. Чтобы согласовать все параметры устройства и заставить его работать, устанавливается специальный каскад. Он состоит из униполярных транзисторов. Работа микрофона основывается на способности некоторых материалов подстраивать электрический заряд.

Поскольку подобные микрофоны производятся с большим сопротивлением, их можно дополнительно подсоединить к ресиверам.

Чтобы проверить, возможно ли комбинировать устройства, достаточно сравнить значения, полученные с помощью мультиметра. Если после измерений величина составила 2-3 Вт, то они смогут работать вместе.

Правила подключения

Так как электретные микрофоны отличаются довольно высоким выходным сопротивлением, то их без каких-либо проблем можно будет подводить к ресиверам, а также усилителям с входящим повышенным сопротивлением. Чтобы проверить усилитель на работоспособность, нужно просто подключить к нему мультиметр, а затем посмотреть на получившееся значение. Если в результате всех измерений рабочий параметр оборудования будет соответствовать 2-3 единицам, то усилитель смело можно использовать с электретной техникой. В конструкцию почти всех моделей электретных микрофонов обычно входит предусилитель, которые называют «преобразователь сопротивления» либо «согласователь импеданса». Его подключают к импортному трансиверу и мини-радиолампам, имеющим входное сопротивление около 1 Ом со значительным выходным сопротивлением.

Именно поэтому даже невзирая на отсутствие постоянной необходимости в поддержании поляризующего напряжения, подобные микрофоны в любом случае нуждаются во внешнем источнике электрического питания.

В целом схема включения выглядит следующим образом.

Для поддержания нормальной работы устройства важно подать на него питание с соблюдением полярности. Для трехвходного устройства типично соединение минуса с корпусом, в этом случае питание производится через плюсовой вход. Затем через разделяющий конденсатор, откуда и производится параллельное подключение ко входу усилителя мощности.

Двухвыходная модель питается через ограничительный резистор, также на положительный вход. Тут же снимается и выходной сигнал. Далее принцип тот же – сигнал идет на разделительный конденсатор, а затем на усилитель мощности.

Как подключить электретный микрофон, смотрите далее.

Источник

Достоинства и недостатки

Преимущества электретных микрофонов:

1. Низкая цена комплектующих и производства. Если сравнивать с другими моделями, то электретные дешевле на 20-30%.
2. Широкий спектр применения. Они устанавливаются в смартфоны, персональные компьютеры, гаджеты для прослушки.
3. Высокое качество звука. Устройства используют для измерения звука.
4. Возможность использовать разные типы подключения. Они поддерживают XLR, 3,5 мм и т.д.
5. Хорошая чувствительность и долговечность мембраны.
6. Устойчивость к повреждениям и воздействию воды.

Недостатки:

1. Необходимость установки усилителей.
2. Потребность в дополнительном источнике питания.

Что внутри

Фото 2. МКЭ-3 в разборке

Резистор 7.5 КΩ. Фигня с позолоченными контактами и маркировкой АА0 (волшебным образом расшифровывается как К513УЕ1А) в современном мире называется JFET (junction gate field-effect transistor) полевым транзистором, а в советские времена это называли «микросхема» (потому, что там внутри ещё есть диод от истока к затвору и резистор) и другое ещё название — «истоковый усилитель-повторитель».

Питание у этого микрофона кошмарное:

Фото 3. Устройство МКЭ-3

К чему это можно подключить сейчас — неведомо. Но большая мембрана как бы намекает, что у этого микрофона есть потенциал… в плане повышенной чувствительности.

В чем разница между электретным микрофоном и конденсаторным

В электретной модели поляризующее напряжение создается с помощью такой процедуры, как электризация материала электрода. Подобный электрод покрывается сталью. Поляризация быстро снижается и через 2-3 года постоянного использования микрофона его придется заменить или провести еще 1 процедуру.

Электретный микрофон, если сравнивать с конденсаторным, не требует источника электричества. По механическим и акустическим характеристикам, как и по схеме конструкции, они почти не отличаются.

Переделка

Резко начинаем думать, как переделать этот микрофон на современный лад. Вот схема «электрическая принципиальная» МКЭ-3 и современного электретных микрофонов:

Схема 1. Микрофон курильщика (слева), микрофон нормального человека (справа)

Тут видно, что для переделки нужно удалить резистор и поменять исток и сток транзистора местами:

Фото 4. Перекоммутация подключения транзистора, резистор выбросить

Если так сделать (как на Фото 4), то микрофон действительно начинает работать при простом подключении в микрофонный вход компьютера, но гораздо тише любого современного. Наверное, потому что его 9-ю вольтами питать надо, а тут всего 2.1-2.5В; плюс внутри транзистора возможно мешающие делу диод и резистор есть. Звук будто старый (советский) телевизор бухтит. Т. е. даже мужской голос делает бухтяще-бубнящим, будто ящик резонирует.

Поэтому, выкидываем все внутренние детали и ставим нормальный современный N-JFET (n-канальный, junction) полевой транзистор, в даташите которого написано «for audio frequency applications», «for microphone amplifiers» и «low noise». Вот, например, попался некий 2SK301 [даташит]:

Фото 5. Установка одного JFET полевого транзистора 2SK301 вместо всего того, что было

Лёгким движением паяльника пристыковываем… готово:

Фото 6. Сборка модернизированного микрофона

Звук записи отличный, идентичен натуральному почти полностью совпадает с исходным (только немного на басах гулко, но это типично для всех электретных микрофонов), очень громко-чувствительно (в сравнении с более мелкими современными капсюлями, см. ниже). Но выявились две проблемы:

1. На уровне собственного шума (при записи тишины) слышно лёгкое журчание.
2. Сопротивление микрофона (точнее транзистора на выходе исток-сток) оказалось 500 Ом, из-за чего он не работает при подключении в разъём гарнитуры смартфона (начинаются глюки), это потому что микрофон в гарнитуре должен иметь сопротивление порядка 1 кОм (не менее 800 Ом).

В общем, возникла идея поставить другой транзистор, вытащив его из более мелкого (1-см-метрового) и плохого по звуку. В первом раскуроченном капсюле оказался 2SK596:

Фото 7. Другой транзистор: 2SK596

Имеем: звук на записи хоть и громче, чем того маленького-современного-китайского, в котором был это полевой транзистор но точь-в-точь такой же на слух по качеству, что был и в мелком микрофоне. Т. е. хреновый (повышенная высокачастотность: цыканье, сипение). Вскрываем другой микрофон, с другим «звучанием» (звук на записи с него глуховат и тиховат), там 2SK596S:

Фото 8. Другой транзистор: 2SK596S

Припаиваем и опять: звук точь-в-точь такой же, что и у микрофона, из которого этот транзистор вытащен, только с капсюля МКЭ-3 он получается громче (за счёт большей площади мембраны).

Мораль: качество звукозаписи с электретного микрофона катастрофически зависит от транзистора.

Надо искать нормальный JFET. Вроде 2SK170 в Сети считается лучшим. Будем искать. (На Али их не покупайте, там у всех продавцов фейки этого транзистора — читайте отзывы под лотами).

Как подключить микрофон на Windows 7

Каждый пользователь самостоятельно выбирает, какую операционную систему использовать. Но системы могут отличаться друг от друга по интерфейсу, скорости, различным функциям. В результате настройки в разных системах могут отличаться друг от друга.

Для правильной настройки микрофона в системе Windows 7, чтобы он работал бесперебойно, лучше всего обновить аудио драйвер.

Если на вашем устройстве установлен Realtek hd, вам просто необходимо его обновить, следовательно, аудио драйвер будет обновляться вместе с ним. Проверить наличие или отсутствие программы можно следующим образом:

1. Перейди на «Панель управления»,
2. Выберите «Оборудование», затем вкладку «Запись», где вы найдете «Микрофон»,
3. Кликните правой кнопкой мыши на «Микрофон» и его свойства будут доступны,
4. В свойствах выберите «Слои» и переместите колесо на о,
5. При подключенных наушниках уровень должен быть установлен на «60» или «70»,
6. Затем нужно настроить «Усиление», выбрав уровень децибел «+20»,
7. Сохраните обновленные настройки.

Как понять, найден ли микрофон

Для этого стоит зайти в Панель управления операционной системы Windows (тип «Панель управления».). Наравне. «Установка параметров»выбирать элемент «Оборудование и звук». Следующая пресса «Звук». и откроются настройки звука.

В окне. «Настройки». кликнуть на иконку «Запись». для поиска доступных устройств. Здесь вы можете проверить для себя, работает ли микрофон на вкладке «Запись»..

Свойства микрофона

Вы можете найти и установить устройство в этом списке, затем нажмите кнопку «Собственность».для изменения настроек (значения громкости для записи).

Уровень громкости для записи с микрофона

Если вы можете слышать себя в наушниках, когда микрофон подключен это можно решить !

Настройка

Последним шагом в подключении микрофона является настройка звука. Вызвав экран «Панель управления», необходимо войти в меню «Звуки и устройства». Затем открывается раздел «Аудио» с «Запись аудио» и, наконец, вкладка «Громкость». Нажмите на слово «Микрофон», чтобы увеличить громкость воспроизведения до нужного уровня. Как правило, вы должны установить максимум для качественного использования. После применения функции «Улучшение» необходимо сохранить внесенные изменения. В этом же меню можно также устранить звуковые дефекты и шумы с помощью функции «Шумоподавление».

Если микрофон подключен к компьютеру с Windows 7, рекомендуется также обновить аудио драйвер во время установки. Самый простой способ сделать это, если Realtek hd присутствует в вашей системе, установив обновление, с помощью которого вы сможете автоматически обновить необходимый драйвер. Следующая конфигурация микрофона выполняется следующим образом. В «Панели управления» выберите «Оборудование», а затем пользователь следует цепочке «Запись» — «Микрофон». Щелкнув правой кнопкой мыши по слову «Микрофон», вы можете увидеть его возможные свойства.

После открытия секции «Уровни», ролик следует подтянуть до «100», но если наушники уже подключены, оставить на «60-70».

«Усиление» обычно устанавливается на уровень «20» в децибеле. Все обновленные настройки обязательно будут сохранены.

Настройка микрофона в Windows 10 осуществляется по другому алгоритму. Щелкнув правой кнопкой мыши на значке громкости, Вы должны найти раздел «Записывающее устройство». На вкладке «Запись» открывается «Свойства микрофона», а затем отображается раздел «Дополнительно». Установлен флажок «Формат по умолчанию» и применена функция «Студийное качество». Внесенные изменения применяются или просто сохраняются.

В меню настроек микрофона, независимо от того, какую систему вы используете, вы найдете примерно те же самые настройки и функции. Изучив содержимое вкладки «Общие», пользователь сможет изменить иконку микрофона, его значок и название, а также найти информацию о доступных драйверах. Эта вкладка также отключает микрофон от основного блока. Вкладка «Прослушать» позволяет услышать звук вашего голоса, который необходим для управления микрофоном.

Наибольшую пользу пользователю может принести вкладка «Уровни». Здесь Вы настраиваете громкость и при необходимости подключаете усиление. Как правило, громкость поддерживается на уровне 20-50, хотя для более тихих устройств потребуется значение 100, а также дополнительное усиление. Кроме того, формат записи, настройка монополя и обработка сигнала определяются для микрофона, который обычно требуется только для студийной записи. Вы всегда должны закончить изменение настроек, нажав кнопку Применить, чтобы сохранить его.

Разъемы на звуковой карте

Чтобы настроить микрофон — Сначала его нужно правильно подключить, конечно.
Как правило, на звуковой карте разъем для микрофона (также можно использовать для динамиков) окрашен в розовый цвет и на нем нарисована табличка с микрофоном. Также можно сказать «Построиться в линию»..

Разъем для микрофона

После подключения микрофона необходимо настроить его в Windows. Как ты это делаешь?

Подключение беспроводного микрофона к ПК

Если вы не хотите беспокоиться о адаптерах и проводах, купите беспроводной микрофон, который работает через Bluetooth.

1. Зарядите устройство или вставьте аккумуляторы.
2. Включите беспроводной микрофон и Bluetooth на телефонной трубке. Для этого используйте комбинацию клавиш Fn + F.
3. Щелкните правой кнопкой мыши по контекстному меню значка Bluetooth в системном трее (где находятся часы) и выберите «Добавить устройство…».

В Windows 10 есть альтернативный способ: нажмите Win + I, посетите «Устройства» и в окне включите Bluetooth.

1. Нажмите «Добавить Bluetooth или…».

1. Укажите тип устройства.

1. После сканирования и обнаружения микрофона выберите его в списке.

В случае успеха на экране появится сообщение о готовности беспроводного громкоговорителя.

Если Bluetooth не включается (переключатель не активен) или значок интерфейса отсутствует в лотке, проверьте, установлен ли драйвер РЧ-приемопередатчика, активирован ли сам модуль на трубке и микрофоне.

1. Откройте «Диспетчер устройств» через меню Win + I.
2. Расширьте раздел «Bluetooth», чтобы убедиться, что водитель находится там.

Если этот пункт отсутствует в списке или рядом с ним имеется желтый значок, переустановите программное обеспечение Bluetooth с установочного диска вашего ноутбука или с сайта поддержки ПК.

Внезапно на иконке радиомодуля появляется серая стрелка, указывающая вниз, щелкните правой кнопкой мыши и выберите «Включить устройство».

Следующие действия также помогут вернуть значок в лоток:

1. Нажмите Win + R и выполните команду «ncpa.cpl».

1. Вызовите свойства соединения Bluetooth.

1. На второй вкладке нажмите на ссылку «Настройки…».
2. Установите флажок для отображения значка Bluetooth в области уведомлений.

1. Сохраните изменения кнопкой «ОК».

Микрофон сработает.

Электретный микрофон и компьютеры — Радиолюбители Сан-Антонио

Для большинства микрофонных входов звуковой карты требуется минимальный уровень сигнала не менее 10 мВ, но для некоторых старых 8-битных карт требуется до 100 мВ. Типичное сопротивление входа микрофона звуковой карты ПК составляет от 1 до 20 кОм (может варьироваться от карты к карте). Тип микрофона, который лучше всего работает со звуковыми картами компьютера, — это электретный микрофон .

Звуковые карты Sound Blaster (SB16, SB32, AWE32, AWE64 или Live) от Creative Labs имеют розовый стереоразъем 3,5 мм (1/8 дюйма) для входа микрофона со следующей схемой контактов:

1. Вход сигнала (наконечник)
2. Смещение +5В (кольцо)
3. Заземление (рукав)

Примечание : Большинство звуковых карт подключают положительное напряжение смещения постоянного тока к кольцу, но небольшое количество нестандартных звуковых карт может подключать напряжение смещения к наконечнику. Некоторые карты имеют перемычку, которая включает или отключает питание микрофонного разъема. Если перемычка установлена, напряжение смещения (+5В через резистор в несколько килоом) подается на наконечник. Новые материнские платы с поддержкой стереомикрофона обеспечивают напряжение смещения как для наконечника, так и для кольца.

Приблизительная схема входной цепи микрофона Sound Blaster показывает, что напряжение +5 В на разъеме сильно ограничено по току. Напряжение карты может быть не точно 5 В, но обычно оно составляет от 3 до 5 вольт, когда микрофон не подключен.

Электретные микрофоны

Электретный микрофон — это самый дешевый всенаправленный микрофон, который вы можете купить. Очень чувствительные, долговечные, чрезвычайно компактные по размеру электретные микрофоны используются во многих приложениях, где требуется небольшой и недорогой микрофон с достаточно хорошими характеристиками. Вы можете найти их почти в каждом стереооборудовании, в бытовых видеокамерах, мобильных телефонах и так далее.

Электрет представляет собой модифицированную версию классического конденсаторного микрофона , в котором используются изменения емкости из-за механических вибраций для создания небольшого напряжения, пропорционального звуковым волнам. Электрету не требуется приложенное (или фантомное) напряжение, как конденсаторному микрофону, поскольку он имеет встроенный заряд, но несколько вольт по-прежнему требуется для питания внутреннего буфера полевого транзистора (FET).

Смещение необходимо для малого встроенного FET повторитель , который преобразует очень высокий импеданс электретного элемента (десятки мегаом) в приемлемый уровень (несколько кОм).

На приведенной выше схеме показан безопасный способ подключения капсюлей электретных микрофонов к старым нестандартным звуковым картам. Собирайте эту схему только в том случае, если приведенная ниже простая схема не работает.

Значения компонентов не являются критическими; Вы можете использовать любой конденсатор от 1 мкФ до 22 мкФ и номинал резистора от 1 кОм до 22 кОм.

А 9Ниже представлена ​​простая модификация 0003 , которая работает с большинством звуковых карт. Схема работает, потому что обычно питание подается на разъем микрофона через резистор в несколько кОм, а смещение постоянного тока на наконечнике устраняется входным конденсатором внутри карты.

Используйте простой одножильный экранированный кабель: подсоедините экран к втулке разъема; подсоедините кольцо и наконечник к центральному проводнику.

Примечание : В некоторых недавно выпущенных ПК реализованы настоящие стереомикрофонные входы . Высокопроизводительные приложения для распознавания речи и расширенного шумоподавления — см. Стереомикрофон Andrea Superbeam Array — эффективно используют эту новую функцию, обеспечивая более точные и надежные сигналы в шумных условиях.

При выборе режима входа стереомикрофона напряжение смещения будет подаваться как на наконечник, так и на кольцо. Схема подключения стереомикрофона проста — см. схему слева — подключите экран обоих микрофонов к гильзе штекера, левый микрофон — к наконечнику, а правый — к кольцу. Для лучшей производительности используйте однонаправленный электретный микрофон.

Подключение динамических микрофонов

Качество Динамические микрофоны обычно обеспечивают достаточный сигнал для работы достаточно хорошей компьютерной звуковой карты. Все, что вам нужно сделать, это правильно подключить микрофон и, в некоторых случаях, включить микрофонный предусилитель, встроенный в звуковую карту (на большинстве ПК он называется «усилитель микрофона»).

Подключение максимально простое: подключите микрофон к наконечнику и гильзе микрофонного входа звуковой карты. Кольцевой (смещающий) штифт оставьте открытым, ни к чему его не подключайте.

Большинство профессиональных микрофонов оснащены стандартным разъемом XLR. Чтобы сделать простой адаптер, подключите звук микрофона (контакт 2 XLR) к наконечнику входного разъема звуковой карты; подключите аудиовозврат микрофона (контакт 3 XLR) и экран (контакт 1 XLR) к рукаву.

Примечание : Некоторые нестандартные звуковые карты будут иметь напряжение смещения, подключенное к наконечнику. Кроме того, новые ПК со стереомикрофонными входами будут подавать напряжение смещения как на наконечник, так и на кольцо микрофонного входа, когда стереомикрофон выбран режим входа. Эта ситуация требует особого внимания — цепь смещения звуковой карты ограничена по току, поэтому ваш микрофон может выдержать это небольшое постоянное смещение, но оно, вероятно, вызовет серьезные искажения. Простое решение — вставить небольшой конденсатор между аудиовыходом микрофона и входом микрофона, чтобы сократить постоянный ток.

Есть несколько случаев, когда ваш динамический микрофон не обеспечивает уровень сигнала, требуемый вашим оборудованием — вы получите очень плохой звук с большим количеством шумов, даже если вы включите внутренний предусилитель звуковой карты. Простое решение — построить микрофонный предусилитель похож на эту простую схему на одном транзисторе ниже:

Усиление небольшое, но его достаточно, чтобы сделать сигналы совместимыми со входом звуковой карты. Схема не нуждается во внешнем источнике питания, она использует напряжение смещения (около +5В) звуковой карты.

Внешние ссылки и информация

BigRadioTX
Window 90AM9AM9AM00109 NU9N ESSB

Более глубокое изучение схемы электретного микрофона

Еще одна интересная статья из архива Radio World

Джон Кин
Опубликовано: 28 сентября 2021 г. ⋅ Обновлено: 17 февраля 2022 г.

Рис. 1: Neewer NW-700 обеспечивает превосходную производительность и стоит менее 15 долларов.

Эта статья впервые появилась в выпуске Radio World Engineering Extra от 8 февраля 2017 г. и была размещена на этом веб-сайте 9 февраля., 2017. Если вам нравится этот контент, вы должны подписаться на Radio World Engineering Extra.

В двух статьях (RW Engineering Extra, 10 августа и 19 октября 2016 г.) мы проследили происхождение электретных конденсаторных микрофонов до их предка с внешней поляризацией, запатентованного в 1916 г.

Спустя сто лет современные материалы и технологии производства сделали электретные конденсаторные микрофоны дешевыми и широко распространенными, а при тщательном проектировании электретные микрофоны могут соперничать с лучшими звуками своих активных собратьев. В этой главе мы рассмотрим анатомию схемы, следующей за электретами, и то, как они влияют на вывод звука.

Для нашего исследования я выбрал модель Neewer NW-700 «Профессиональный студийный конденсаторный микрофон для вещания и записи», который на момент написания этой статьи был указан производителем всего за 14,70 долларов США, включая крепление для защиты от паутины и кабель, показанные на рис. 1. Neewer любезно разрешил нам поделиться некоторыми схемами NW-700, которые мы рассмотрим ниже.

Рис. 2: Внутри Neewer NW-700.

Как обсуждалось ранее, все конденсаторные микрофоны генерируют небольшое напряжение, поскольку их диафрагма изменяет емкость в электрическом поле под воздействием волн звукового давления.

Микрофоны с внешней поляризацией заряжают конденсаторную диафрагму/заднюю пластину через резистор от источника от 40 до 200 вольт, как показано слева на рис. 3.

Поскольку емкость очень мала (около 50 пикофарад, ±30 пФ), резистор образует R/C-цепь, спадающую на низких частотах. Резистор должен быть номиналом в сотни мегаом, чтобы избежать среза в басовом диапазоне.

Одним из преимуществ электрета является его собственный заряд, который устраняет необходимость в зарядном резисторе, как показано на рис. 3. В любом случае на конденсаторе поддерживается фиксированный заряд.

Для заряда Q выражение: = C ₀ × E ₀

C ₀ — емкость капсюля, а E ₀ — емкость капсюля.

Изменение выходного напряжения конденсаторного микрофона выражается как фиксированное напряжение, умноженное на относительное изменение мощности:



, где C _t — изменение мощности из-за звукового давления.

Нередко электретные микрофоны имеют номинальную выходную мощность –40 дБ относительно 1 вольта, измеренного при звуковом давлении 1 Паскаль (Па), что составляет 94 дБ SPL. Уровень сигнала, производимого электретным элементом в этих условиях, рассчитывается как:



Оркестр может создавать уровень звукового давления более 105 дБ, но громкие музыкальные инструменты, такие как валторны и барабаны, могут легко создавать локальный уровень звукового давления в 115 дБ при близком расположении микрофона. Это на 21 дБ выше эталонного значения 1 Паскаль, что умножает выходной сигнал на:



Это напряжение представляет собой среднее значение огибающей сигнала, но пики сигнала больше. Предполагая, что отношение между пиками сигнала и средним значением равно 10 дБ, пиковый уровень сигнала может достигать:



Возможно, это большой сигнал для трансимпедансного усилителя!

Рис. 3: Основные части конденсаторного микрофона. Слева — внешний источник питания, справа — самозаряжающийся электрет с преобразователем импеданса. (Нажмите здесь, чтобы увеличить.)

Давайте посмотрим, что может произойти, начиная с электретного микрофона, как показано на правой схеме рис. 3. Почти все капсюли электретных микрофонов имеют внутри корпуса полевой транзистор (JFET) для преобразования чрезвычайно высоких импеданс электретного элемента до полезного значения для следующей схемы.

Электрические заряды в полевых транзисторах JFET проходят через полупроводниковый канал между выводами истока и стока, который управляется исключительно напряжением. В отличие от биполярных транзисторов, полевые транзисторы JFET не требуют тока смещения (хотя, как мы увидим, они выигрывают от оптимального напряжения на клеммах). JFET также имеет потенциально более высокий коэффициент усиления (крутизна), чем MOSFET, а также более низкий мерцающий шум, что делает их хорошо подходящими для слабого сигнала элемента микрофона.

МОДЕЛИРОВАНИЕ ЦЕПИ
Чтобы оценить трансимпедансный усилитель микрофона и последующие каскады, я использовал программное обеспечение для моделирования цепей. Это может быть немного нетрадиционно проводить это исследование в программном обеспечении, а не с помощью тестового оборудования, но это произошло потому, что я вручную рисовал внутренние схемы нескольких микрофонов, а симулятор позволил мне проверить конфигурацию некоторых немаркированных частей. (В одном случае это помогло мне определить, что эмиттер и коллектор транзистора нужно поменять местами и заменить NPN на PNP.)

Симулятор, который я выбрал, — это Qucs, «довольно универсальный симулятор схем», программное обеспечение для моделирования электронных схем с открытым исходным кодом, доступное в Интернете по адресу http://qucs.sourceforge.net под лицензией GPL. Qucs поддерживает большой список аналоговых и цифровых компонентов со значениями параметров, которые можно применять к цепям для изучения напряжений постоянного тока, характеристик переменного тока, включая анализ шума и переходных процессов и многое другое.

Рис. 4: Моделирование схемы преобразователя импеданса в Qucs. (Нажмите здесь, чтобы увеличить.)

Начиная с трансимпедансного преобразователя, Qucs демонстрирует мощный анализ. На рис. 4 показана схема с источником переменного напряжения вместо электретного конденсатора. Обратите внимание, что конденсатор емкостью 100 пикофарад включен последовательно, чтобы представить реальную емкость элемента. Переменный ток настроен на синусоиду 1 кГц с пиковым напряжением 0,25 В. Значок индикатора показывает последовательный ток 1,6 мА через резистор 2,2 кОм, подключенный к стоку 2N3685 JFET, при подаче 5 вольт.

На диаграмме Qucs справа показаны две контрольные точки: «in» и «D_out». (Это измерение переходного процесса с постоянным напряжением, поэтому имитация переменного тока отключена.) Входной сигнал показан красным цветом, создавая синусоиду 0,25 В. Выход на стоке JFET показан синим цветом, с некоторым усилением, но также с большим искажением формы сигнала. Форма сигнала инвертирована, а отрицательная половина искажена, потому что входное напряжение сигнала приводит к положительному затвору JFET, а N-канальный JFET является линейным только для отрицательного диапазона напряжений сигнала относительно клеммы истока.

Рис. 5: Добавлены компоненты для работы затвора JFET при более подходящем напряжении; расчетная форма волны показывает уменьшенное искажение. (Щелкните здесь, чтобы увеличить.)

Одним из самых простых способов исправить проблему с напряжением сигнала является самосмещение, то есть повышение напряжения источника через последовательный резистор к земле, как показано на рис. 5. Резистор R5 повышает напряжение на клемме источника до 0,86 В в этом примере, в то время как очень большой резистор на 1 гигаом удерживает напряжение затвора на уровне 8,4 мВ. Шунтирующий конденсатор C3 удерживает напряжение на резисторе R5 постоянным во всем звуковом диапазоне. (Эти значения компонентов приведены для иллюстрации и не оптимизированы.)

Самосмещение снижает искажения JFET и приблизительно удваивает усиление в этом примере, но за счет большего количества компонентов. Учитывая, что капсюли электретных микрофонов часто должны быть как можно меньше, а также иметь низкую стоимость, дизайнеры часто отказываются от этих компонентов. Это иллюстрирует компромисс для дизайнеров, но, к счастью, высокие акустические уровни, вероятно, не являются проблемой в потребительских приложениях, таких как телефоны, и их можно в некоторой степени избежать в студийных записях путем размещения микрофона.

Рис. 6: Участок аудиотракта NW-700 с имитацией сигнала электретного микрофона, подаваемого на преобразователь импеданса и источник фантомного питания. (Нажмите здесь, чтобы увеличить.)

На рис. 6 показана часть микрофона Neewer NW-700 (как я его обвел, за вычетом секции регулятора напряжения). Подобные схемы используются во многих недорогих «студийных» микрофонах, представленных на рынке. В этом случае полевой транзистор J1 электретного капсюля подтягивается к регулируемой линии постоянного тока (приблизительно 8,5 В) и соединяется через высокочастотную цепь R/C с транзисторным каскадом T1 с двухфазным выходом. Это обеспечивает сбалансированный дифференциальный выход для внешних студийных предусилителей.

Справа NW-700 обеспечивает симметричный выход через разъем XLR в основании микрофона. Для «питания» нашего примера предполагается батарея постоянного тока на 48 вольт, которая подключена через резисторы к контактам 2 и 3 разъема XLR. Сопротивление резистора 6,8 кОм является стандартным значением для 48-вольтовых «фантомных» систем, хотя многие предусилители обеспечивают более низкое напряжение и могут использовать резисторы с меньшим значением.

Фантомное питание подается через цепь шунтирования R/C на пару транзисторов эмиттерного повторителя, T3 и T4, которые обеспечивают примерно единичное усиление и имеют низкий импеданс истока по отношению к линиям. Общая точка двух транзисторов подключена к регулятору напряжения, который обеспечивает регулируемый и отфильтрованный постоянный ток для входных каскадов.

Рис. 7: Выход на контактах 2 и 3 XLR, как определено Qucs при входном напряжении 100 мВ на частоте 1 кГц. (Щелкните здесь, чтобы увеличить.)

Qucs может выполнить анализ различных систем переменного тока. На рис. 7 сигнал 0,1 В (100 мВ) подается через конденсатор емкостью 50 пФ (имитирующий предполагаемую емкость электретного элемента с малой диафрагмой) на преобразователь импеданса JFET. Выход с контактов 2 и 3 разъема XLR представлен красной и синей волнами. Вертикальная шкала указана в вольтах, а смещение напряжения из-за фантомного питания составляет примерно 24,6 В. В этом моделировании выходной сигнал с контакта 2 немного меньше, чем с контакта 3. Однако это вряд ли повлияет на подавление шума, поскольку оно зависит в первую очередь от подавления синфазного сигнала внешнего предусилителя, а не от разницы сигналов в нормальном режиме. между линиями.

ВПЕЧАТЛЯЮЩАЯ ПРОИЗВОДИТЕЛЬНОСТЬ

Рис. 8: Сквозная частотная характеристика контактов 2 и 3; по оси x от 10 Гц до 20 кГц и по оси y в вольтах переменного тока. (Нажмите здесь, чтобы увеличить.)

Qucs поддерживает прогнозируемую частотную характеристику системы, как показано на рис. 8. Как показывают данные «моделирования переменного тока» на рис. 6, симулятор был настроен на логарифмическую развертку от 1 Гц. до 20 кГц с шагом 2001. На рис. 8 показана развертка в диапазоне от 10 Гц до 20 кГц. Частотная характеристика показана на линейной вертикальной шкале в вольтах, поэтому разница между 0,25 В и 0,5 В составляет ±3 дБ.

Очевидно, что отклик практически плоский от 100 Гц до верхней части диапазона и снижается примерно на 3 дБ при 30 Гц. Конечно, это не включает частотную характеристику электретного микрофона, и мы знаем из предыдущей части этой серии [окт. 18, 2017, выпуск] о том, что направленные капсюли с малой диафрагмой имеют собственный наклон частоты, который, как правило, неустраним ниже 100 Гц из-за ограничений в методах акустических фильтров. Однако этот спад компенсируется эффектом близости на более близких расстояниях, поэтому звук голосов и инструментов примерно в футе или около того является достаточно хорошо сбалансированным в тональном плане.

Записи, сделанные с помощью NW-700, в целом достаточно хороши. На симфонических записях, сделанных на высоких трибунах, заметен низкочастотный спад, но это легко компенсировалось эквалайзером при монтаже после записи. Уровень шума NW-700 не так хорош, как у дорогих микрофонов (которые стоят в 10-100 раз дороже), но приемлем даже для оркестровой записи.

Если вас интересует образец записи с этим микрофоном, перейдите по этой ссылке на SoundCloud: https://soundcloud.com/john-kean-314785812/20160213-rachmaninov-3m26s ​​

Эта 3,5-минутная запись была сделана Вашингтонским столичным филармоническим оркестром в зале масонского храма Джорджа Вашингтона в феврале 2016 года. кГц в Audacity, только с выравниванием НЧ. Акустика не идеальна, так как микрофоны приходилось размещать на низкой подставке перед зоной отдыха, но запись дает представление о том, на что способен NW-700.

[Подпишитесь на Radio World Engineering Extra ]

Джон Кин присоединился к Национальному общественному радио в 1980 году после того, как был главным инженером коммерческой FM-станции в Сан-Диего. В 1986 году он присоединился к Jules Cohen and Associates, а затем к Moffet, Larson and Johnson. Он вернулся в NPR в 2004 году, чтобы помочь в создании NPR Labs, и ушел на пенсию в 2015 году. Сегодня он работает с Cavell Mertz and Associates и занимается аудиоконсалтингом в частной практике под названием Kean Consultants LLC.

Подписаться

Чтобы получать больше подобных историй и быть в курсе всех наших ведущих новостей, функций и анализа, подпишитесь на нашу рассылку здесь.

Высококачественный компьютерный микрофон. Подключение динамического микрофона к компьютеру Как подключить электретный микрофон к трансиверу

В этом документе собраны схемы подключения и информация о том, как устроен блок питания электретных микрофонов. Документ написан для людей, умеющих читать простые электрические схемы.

1. Введение
2. Знакомство с электретными микрофонами
3. Основные цепи питания для электретных микрофонов
4. Звуковые карты и электретные микрофоны
5. подключаемый блок питания
6. Фантомное питание в профессиональном аудио
7. Т-силовой
8. Другая полезная информация

1.

Введение

Для работы большинства типов микрофонов требуется питание, обычно это конденсаторные микрофоны, а также микрофоны, схожие с ними по принципу действия. Блок питания необходим для работы внутреннего предусилителя и поляризации мембран капсюля микрофона. При отсутствии в микрофоне встроенного источника питания (батарейки, аккумулятора) напряжение на микрофон подается по тем же проводам, что и сигнал с микрофона на предусилитель.

Бывают случаи, когда микрофон принимают за сломанный только потому, что не знают о необходимости подачи на него фантомного питания или вставки батарейки.

2. Знакомство с электретными микрофонами

Электретные микрофоны имеют лучшее соотношение цена/качество. Эти микрофоны могут быть очень чувствительными, достаточно прочными, чрезвычайно компактными, а также иметь низкое энергопотребление. Электретные микрофоны получили широкое распространение, благодаря компактным размерам их часто встраивают в готовые изделия, сохраняя при этом высокие характеристики. По некоторым оценкам, электретный микрофон используется в 90% случаев, что с учетом вышеизложенного более чем оправдано. Большинство петличных микрофонов, микрофонов, используемых в любительских видеокамерах, и микрофонов, используемых в сочетании со звуковыми картами компьютеров, являются электретными микрофонами.

Электретные микрофоны аналогичны конденсаторным микрофонам тем, что они преобразуют механические колебания в электрический сигнал. Конденсаторные микрофоны преобразуют механические колебания в изменение емкости конденсатора, получаемое при подаче напряжения на мембраны капсюля микрофона. Изменение емкости, в свою очередь, приводит к изменению напряжения на пластинах пропорционально звуковым волнам. В то время как капсюль конденсаторного микрофона нуждается во внешнем (фантомном) источнике питания, диафрагма капсюля электретного микрофона имеет собственный заряд в несколько вольт. Ему питание нужно для встроенного буферного предусилителя, а не для поляризации мембраны.

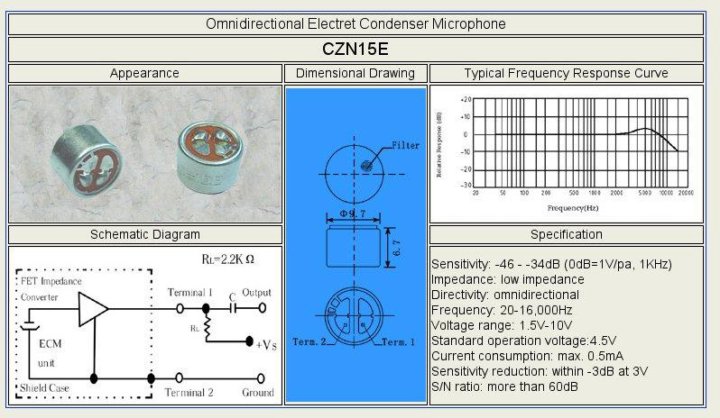

Типовой капсюль электретного микрофона (рис. 01) имеет два контакта (иногда три) для подключения к источнику тока 1-9 вольт и, как правило, потребляет менее 0,5 мА. Эта мощность используется для питания миниатюрного буферного предусилителя, встроенного в капсюль микрофона, чтобы соответствовать высокому импедансу микрофона и подключенного кабеля. Следует помнить, что кабель имеет собственную емкость, и на частотах выше 1 кГц его сопротивление может достигать нескольких десятков кОм.
Нагрузочный резистор определяет сопротивление капсюля и предназначен для согласования с малошумящим предусилителем. Обычно это 1-10 кОм. Нижний предел определяется шумом напряжения усилителя, а верхний предел определяется шумом тока усилителя. В большинстве случаев на микрофон подается напряжение 1,5-5В через резистор в несколько кОм.

В связи с тем, что электретный микрофон имеет в своем составе буферный предусилитель, добавляющий к полезному сигналу собственный шум, он определяет отношение сигнал/шум (обычно около 94 дБ), что эквивалентно акустическому отношению сигнал/шум. отношение 20-30dB.

Для электретных микрофонов требуется напряжение смещения для встроенного буферного предусилителя. Это напряжение должно быть стабилизированным, не содержать пульсаций, иначе они будут поступать на выход в составе полезного сигнала.

3. Основные схемы питания электретных микрофонов

3.1 Принципиальная схема

На рис. Выходное сопротивление определяется резисторами R1 и R2. На практике выходное сопротивление можно принять за R2.

3.2 Питание электретного микрофона от батарейки (аккумулятора)

Данную схему (рис.04) можно использовать совместно с бытовыми магнитофонами и звуковыми картами, изначально предназначенными для работы с динамическими микрофонами. Когда вы соберете эту схему внутри корпуса микрофона (или в небольшой внешней коробке), ваш электретный микрофон найдет универсальное применение.

При построении этой схемы будет полезно добавить переключатель для отключения батареи, когда микрофон не используется. Следует отметить, что выходной уровень этого микрофона намного выше, чем у динамического микрофона, поэтому необходимо контролировать усиление на входе звуковой карты (усилителя/микшерного пульта/магнитофона и т.п.). Если этого не сделать, высокий уровень входного сигнала может привести к перемодуляции. Выходное сопротивление этой схемы находится в районе 2 кОм, поэтому не рекомендуется использовать слишком длинный микрофонный кабель. В противном случае он может работать как фильтр нижних частот (несколько метров не будут иметь большого эффекта).

3.3 Простейшая схема питания электретного микрофона

В большинстве случаев для питания микрофона допустимо использовать одну/две батарейки 1,5 В (в зависимости от используемого микрофона). Аккумулятор подключается последовательно с микрофоном (рис. 05).
Эта схема работает до тех пор, пока постоянный ток от батареи не оказывает неблагоприятного воздействия на предусилитель. Бывает, но не всегда. Обычно предусилитель работает только как усилитель переменного тока, и константа компонента на него не влияет.

Если вы не знаете правильную полярность батареи, попробуйте вставить ее в обе стороны. В подавляющем большинстве случаев обратная полярность при низком напряжении не приведет к повреждению капсюля микрофона.

4. Звуковые карты и электретные микрофоны

В этом разделе рассматриваются варианты питания микрофонов от звуковых карт.

4.1 Вариант Sound Blaster

Звуковые карты Sound Blaster (SB16, AWE32, SB32, AWE64) от Creative Labs используют стереоразъемы 3,5 мм для подключения электретных микрофонов. Распиновка разъема показана на рисунке 06.
Creative Labs перечисляет спецификации на своем веб-сайте. который должен иметь микрофон, подключенный к звуковым картам Sound Blaster:

1. Тип входа: несимметричный (несимметричный), низкоимпедансный
2. Чувствительность: около -20 дБВ (100 мВ)
3. Входное сопротивление: 600–1500 Ом
4. Разъем: стереоразъем 3,5 мм
5. Распиновка: Рисунок 07

Рис. 07 — Распиновка разъема с веб-сайта Creative Labs

На рисунке ниже (Рис.08) показана примерная схема входных цепей при подключении микрофона к звуковой карте Sound Blaster.

Рис.08 — Микрофонный вход звуковой карты Sound Blaster

4.2 Другие варианты подключения микрофона к звуковой карте

Звуковые карты от других моделей/производителей обсуждаемые выше или могут иметь свой способ, оговоренный выше, либо использовать свой способ от других моделей/производителей. Звуковые карты, которые используют разъем 3,5 мм монофонический разъем для подключения микрофонов, обычно имеют перемычку, которая позволяет при необходимости включать или выключать микрофон. Если перемычка находится в положении, при котором на микрофон подается напряжение (обычно +5В через резистор 2-10кОм), то это напряжение подается по тому же проводу, что и сигнал с микрофона на звуковую карту (рис. 09).).

Входы звуковой карты в данном случае имеют чувствительность около 10мВ.
Это соединение также используется на компьютерах Compaq, которые поставляются со звуковой картой Compaq Business Audio (микрофон Sound Blaster хорошо работает с Compaq Deskpro XE560). Напряжение смещения, измеренное на выходе Compaq, 2,43 В. Ток короткого замыкания 0,34 мА. Это говорит о том, что напряжение смещения подается через резистор около 7 кОм. Кольцо джека 3,5 мм не используется и ни к чему не крепится. В руководстве пользователя Compaq сказано, что этот микрофонный вход используется только для подключения электретного микрофона с фантомным питанием, например, поставляемого самой Compaq. Согласно Compac, этот метод питания называется фантомным питанием, но этот термин не следует путать с тем, что используется в профессиональном звуковом оборудовании. Согласно заявленным техническим характеристикам входное сопротивление микрофона составляет 1кОм, а максимально допустимый уровень входного сигнала 0,013В.

4.3 Подача напряжения смещения на трехпроводной капсюль электретного микрофона от звуковой карты

Данная схема (рис. 10) подходит для подключения трехпроводного капсюля электретного микрофона к звуковой карте Sound Blaster, поддерживающей напряжение смещения (HC) питание электретного микрофона.

4.4 Подача напряжения смещения на двухпроводной электретный капсюль микрофона от звуковой карты

Эта схема (рис. 11) подходит для сопряжения двухпроводного электретного капсюля со звуковой картой (Sound Blaster), поддерживающей смещение Напряжение.

Рис.12 — Простейшая схема, работающая с SB16

Эта схема (рис. 12) работает потому, что питание +5В подается через встроенный в звуковую карту резистор 2,2кОм. Этот резистор хорошо работает как ограничитель тока и как резистор 2,2 кОм. Это соединение используется в компьютерных микрофонах Fico CMP-202.

4.5 Питание электретных микрофонов с монофоническим разъемом 3,5 мм от SB16

Цепь питания, показанная ниже (Рисунок 13), может использоваться с микрофонами, которые подключены к тому же проводу, что и аудиосигнал.

4.6 Подключение микрофона телефонной трубки к звуковой карте

Согласно некоторым новостным статьям на сайте comp.sys.ibm.pc.soundcard.tech, напольная схема может использоваться для подключения капсюля электретной телефонной трубки к звуковой плате Sound Blaster. открытка. В первую очередь нужно убедиться, что микрофон в выбранной трубке электретный. Если это так, то нужно отсоединить трубку, вскрыть ее и найти плюс капсюля микрофона. После этого капсула подключается, как показано на рисунке выше (рис. 13). Если вы хотите использовать разъем RJ11 трубки, микрофон подключается к проводам внешней пары. Разные телефоны имеют разные уровни выходного сигнала, и некоторые из них могут быть недостаточно мощными для использования с Sound Blaster.

Если вы хотите использовать динамик трубки, то подключите ее к Наконечнику и вставьте в звуковую карту. Перед этим убедитесь, что он имеет сопротивление более 8 Ом, иначе может сгореть усилитель на выходе звуковой карты.

4.7 Питание мультимедийного микрофона от внешнего источника

Принципиальная идея питания мультимедийного (ММ) микрофона показана ниже (рис. 14).

Общая схема питания компьютерного микрофона, предназначенного для работы с Sound Blaster и другими подобными звуковыми картами, представлена ​​на рисунке ниже (Рис. 15):

Рис.15 – Общая схема питания компьютерного микрофона

Примечание 1: Выход этой схемы составляет несколько вольт постоянного тока. Если это создает проблемы, последовательно с выходом микрофона необходимо добавить конденсатор.

Примечание 2: Обычно напряжение питания микрофонов, подключенных к звуковой карте, составляет около 5 вольт, подаваемых через резистор 2,2 кОм. Микрофонные капсюли обычно не чувствительны к 3-9вольт постоянного тока и будет работать (хотя уровень приложенного напряжения может повлиять на выходное напряжение микрофона).

4.8 Подключение мультимедийного микрофона к обычному микрофонному входу

+5 В можно получить от большего с помощью регулятора напряжения, такого как 7805. В качестве альтернативы можно использовать три батареи по 1,5 В последовательно или можно использовать один 4,5В. Он должен быть включен, как показано на рисунке выше (рис. 16).

4.9 Разъем питания

Во многих небольших видеокамерах и записывающих устройствах для подключения стереомикрофонов используется разъем 3,5 мм для стереомикрофона. Некоторые устройства предназначены для микрофонов с внешним источником питания, а другие подают питание через тот же разъем, через который проходит аудиосигнал. Устройства, которые подают питание на капсюли через микрофонный вход, называют этот вход «подключаемым питанием».

Для устройств, использующих разъем питания для электретных микрофонов, схема показана ниже (рис. 17):
Технология подключения вставного силового микрофона с точки зрения схемотехники записывающего устройства (рис. 18):

Рис. 18 – Схема втычного разъема питания

Номиналы элементов схемы могут различаться в зависимости от производителя оборудования. Однако очевидно, что напряжение питания несколько вольт, а номинал резистора несколько килоом.

Примечания

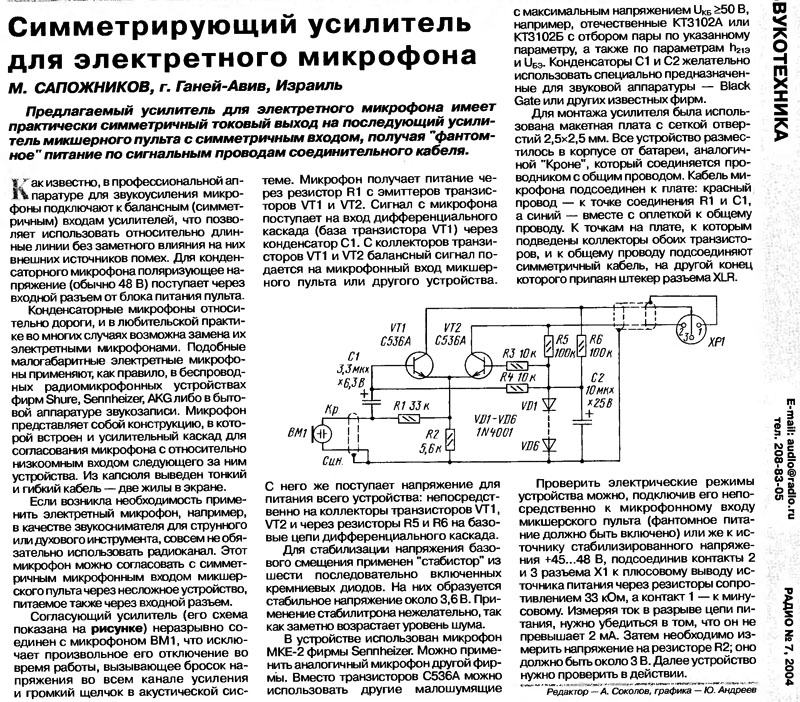

Буферный предусилитель электретного микрофона — это тоже всего лишь предусилитель, преобразователь напряжения, повторитель, полевой транзистор, согласователь импеданса.

Это давно у меня в голове. Собравшись с силами, начал искать схемы усилителей. Большинство схем, которые я смотрел, мне не понравились. Хотелось собрать проще, качественнее и меньше (для ноута, т.к. встроенный делался, видимо, для галочки — качество плохое). И после недолгих поисков была найдена и протестирована схема усилителя сигнала микрофона с фантомным питанием. Фантомное питание (это когда питание и информация передаются по одному проводу) — огромный плюс этой схемы, ведь оно избавляет нас от сторонних блоков питания и проблем, связанных с ними. Например: если мы питаем усилитель от простой батарейки, то она рано или поздно сядет, что приведет к неработоспособности схемы в данный момент; если мы питаем его от аккумулятора, то его рано или поздно придется заряжать, что также приведет к некоторым сложностям и лишним перемещениям; если питаемся от блока питания, то тут два минуса, которые, на мой взгляд, отбрасывают вариант его использования — это провода (для питания нашего УМ) и помехи. Избавиться от помех можно многими способами (ставить стабилизатор, всякие фильтры и т. весь комплекс устройств для питания какого-то тут микрофонного усилителя?) К тому же это снижает практичность устройства. Перейдем к схеме:

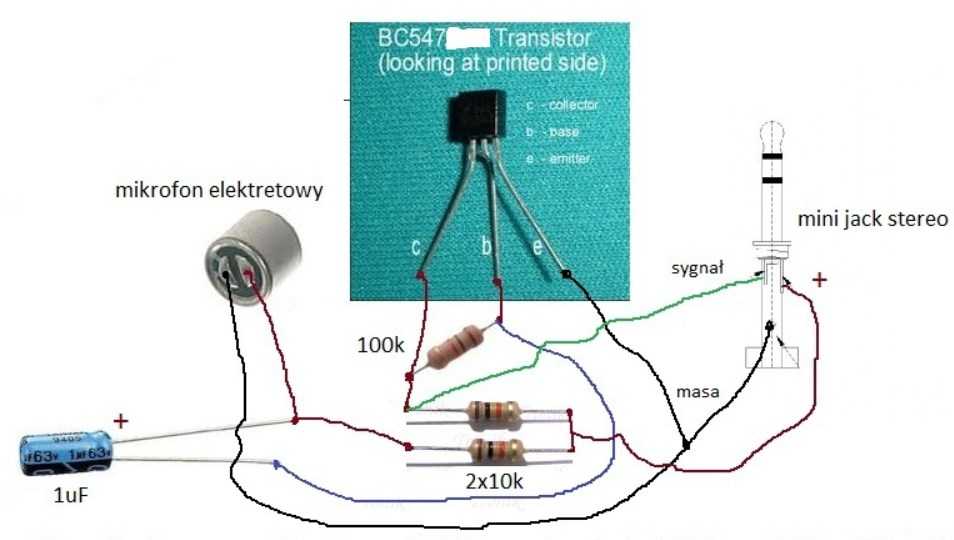

Схема отличается сверхпростотой и мегаповторяемостью, в схеме два резистора (R1, 2), два конденсатора (С2, 3), штекер 3,5 (J1), один электретный микрофон и транзистор. Конденсатор С3 работает как микрофонный фильтр. Емкостью С2 не следует пренебрегать, то есть не нужно ставить ни больше, ни меньше номинала, указанного в схеме, иначе это повлечет за собой много помех. Транзистор Т1 поставил отечественный кт3102 . Для уменьшения габаритов устройства я использовал SMD-транзистор с маркировкой «1Ks». Если совсем не умеете паять, то вперед на форум.

При замене Т1 особых изменений в качестве не было. Все остальные детали также в SMD корпусах, включая конденсатор С3. Вся плата получилась довольно маленькой, хотя можно сделать ее еще меньше, используя технологию изготовления печатной платы ЛУТ. Но я справился и с простым полумиллиметровым перманентным маркером. Протравил плату в хлорном железе за 5 минут. Получилась вот такая плата микрофонного усилителя, которая крепится на штекер 3.5.

Все это хорошо помещается внутрь кожуха от заглушки. Если вы тоже так сделаете, то советую сделать плату как можно меньше, так как у меня это деформировало корпус и изменило форму. Плату желательно промыть растворителем или ацетоном. Получился вот такой полезный девайс, с хорошей чувствительностью:

Перед подключением микрофона к компьютеру проверьте все контакты и посмотрите есть ли питание +5в на входе микрофона (а оно должно быть), в во избежание комментариев типа: «Собрал точно как в схеме, но не работает!». Это можно сделать так: подключите новый штекер к гнезду микрофона и измерьте напряжение вольтметром между землей (большой отвод) и двумя короткими отводами под пайку. На всякий случай постарайтесь не закоротить контакты вилки при измерении напряжения. Что будет потом, я не знаю и проверять не хочу. Мой микрофонный усилитель работает уже 3 месяца, качеством и чувствительностью полностью доволен. Собирайте и отписывайтесь на форуме о своих результатах, вопросах, а может быть даже о модификациях корпуса, схемы и способах их изготовления. был с тобой BFG5000 , удачи!

Обсудить статью ЭЛЕКТРЕТНЫЙ МИКРОФОННЫЙ УСИЛИТЕЛЬ

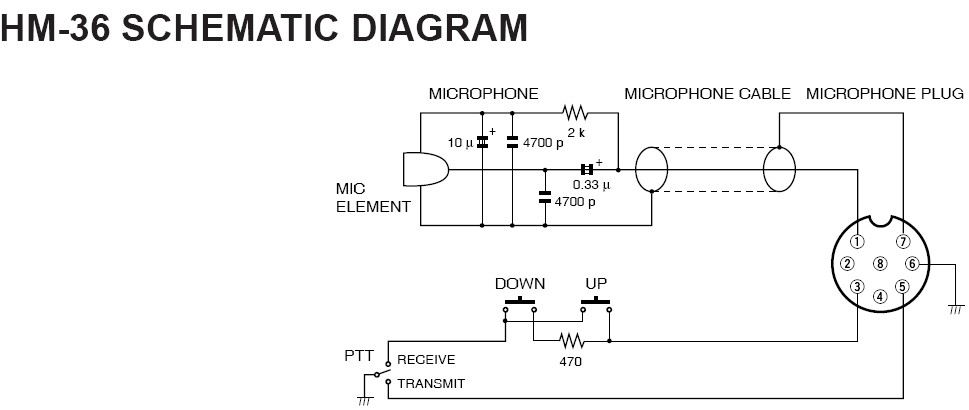

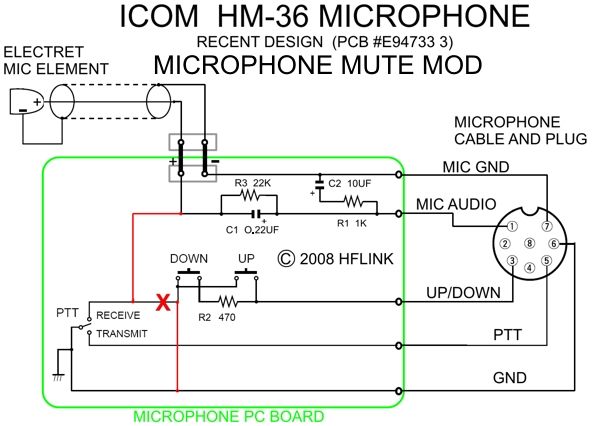

Данная статья написана на основе опыта изготовления более двухсот таких адаптеров. Схема взята за основу из статьи журнала Радиодизайн №18, стр. 52 (рис. 1).

Элементы, указанные на схеме, не очень критичны; дроссель RFC может быть опущен. Изначально эта схема была выполнена в небольшой аккуратной коробочке, которая постоянно за что-то цеплялась и вскоре стала сильно раздражать. После этого возникла идея изготовления переходника, мало чем отличающегося от фирменного разъема. Было опробовано множество различных вариантов. Вашему вниманию предоставляется финальная версия.

Берем стандартный 8-контактный разъем и разбираем его, как показано на рис. 2.

Все выводы, кроме №7, максимально укорачиваем. Оставшийся вывод — это общий микрофонный провод для трансиверов всех моделей. Напильником увеличиваем диаметр отверстия в торце коннектора до 7,2 мм (я точу на токарном станке, но и напильником получается довольно быстро).

Далее берем штекер аудиоштекера 3,5 мм, отрезаем его, как показано на рис. 3 (длина оставшейся вкручиваемой части 10-11 мм). Для улучшения контакта центральные жилы согнуты и спаяны между собой, а корпусной вывод укорочен. К выводам припаиваем жилы, желательно во фторопластовой изоляции.

Для утепления надевается термоусадочная трубка и нагревается любым способом. Наматываем обрезанный 11 мм остаток корпуса. Делаем и надеваем прокладку с вырезанным отверстием в зависимости от диаметра корпуса с термоусадочной трубкой, из любого изоляционного материала — фторопласта, текстолита, но самый простой вариант — из пластиковой бутылки.

А вот так выглядит готовая плата (рис. 4). Через отверстие в центре проходят два проводника, а углубление по краю платы служит для припайки к оставшемуся выводу 7 на штекере микрофона.

Процесс сборки выглядит следующим образом:

1. Откручиваем полукольцо на конце штекера микрофона, вставляем аудиоразъем, зажимаем скобу и отрезаем изолирующую прокладку по периметру. Таким образом, две части изготовленного переходника изолированы и оплетка микрофонного кабеля не будет иметь контакта с корпусом трансивера;

2. Берем два фторопластовых провода длиной 1 см и припаиваем их —

ICOM — к контактам 1 и 2

KENWOOD — к контактам 1 и 5

YAESU — к контактам 2 и 8 (перед изготовлением переходника на трансивер данной модели проверьте наличие напряжения на контакте 2).

Проводники пропускаем через отверстия в плате и припаиваем к соответствующим точкам, а сама плата крепится к пину 7 (корпус микрофона) в утопленной точке;

3. Припаиваем проводники от разъема adui к плате;

4. На плату надевается термоусадочная трубка и нагревается для предотвращения случайных контактов платы со стенкой корпуса разъема;

5. Собираем разъем, вкручиваем фиксирующий винт.

Этапы сборки показаны на рис. 5.

Так выглядит переходник на моем ICOM 756 PRO 3 (рис. 6).

Будем признательны за любые конструктивные пожелания и предложения.

Мой адрес: [email protected] тел. 8-067-167-34-50 или 8-05662-2-22-23

Юрий Примак, UT7EL

Так уж получилось, что KENWOOD (в отличие от ICOM) по давней традиции комплектует свои коротковолновые трансиверы динамические микрофоны. В результате микрофонный вход в первую очередь предназначен для их подключения. Переход на электретный микрофон требует небольшой доработки, а для этого потребуется источник постоянного напряжения, а сама доработка повлечет за собой добавление нескольких элементов. Хорошо, что KENWOOD предусмотрел наличие низковольтного источника постоянного напряжения, т. н. фантомное питание, и вывел его на 5-й пин микрофонного разъема (круглый, 8-контактный).

Кто-то скажет — «У меня тоже проблема…». Однако довольно часто попадаются разговоры в эфире на эту тему, и вопрос «Как подключиться?» по-прежнему актуален. Кто-то где-то что-то читал, с кем-то разговаривал, кому-то что-то рассказывал, и постоянно идут разговоры об «ЭТОМ».

Я хотел бы остановиться на следующем. Подключение, как вы понимаете, совсем не сложно, есть несколько вариантов. Воспользуемся самой простой и типичной схемой подключения. Он довольно хорошо известен и содержит лишь несколько деталей. И все же…

Многие из тех, с кем мне довелось общаться, жаловались — мол, источник +8В, который «сидит» на 5-м контакте микрофонного разъема в трансиверах KENWOOD, давно сгорел, и им нельзя пользоваться Этот способ.

Действительно, этот источник очень слабенький, в руководстве пользователя про него написано, что его нагрузочная способность не больше ЮмА. К тому же он без защиты — малейшее замыкание и. .. спасибо за компанию. Я сам долгое время избегал включения электретного микрофона таким способом. До сих пор чаще всего использую внешнее питание, и… аккумулятор. Но это не значит, что следует отказаться от такого способа подключения.

Как-то надо было тайваньскую телефонную гарнитуру подключить к TS-570. Не долго думая спаял схему на SMD элементах на малюсенькой платке — места она заняла очень мало. А чтобы исключить короткое замыкание шины +8В, я включил последовательно малюсенький светодиод, один из тех, что ярко светятся при слабом прямом токе, что-то около 1мА. Попробуйте замкнуть вход микрофона пинцетом и он сразу загорится.

Разнообразие электретных микрофонов огромно, но недорогие модели мультимедийных гарнитур содержат, как правило, низковольтные микрофоны с питанием 1,5…5В. Профессиональные питаются от фантомного питания +48В.

В данном случае выбор ограничительного резистора большого принципиального значения не имеет. Я использую такое правило: резистор выбираю исходя из напряжения питания. На каждый вольт питания от 7500 м до 1 кОм. При напряжении питания 8В суммарное сопротивление резистора будет в пределах 6,2…7,5 кОм (с учетом падения напряжения на светодиоде).

Выходное напряжение (пиковое) некоторых электретных микрофонов даже при относительно низкоимпедансной нагрузке может достигать нескольких вольт, особенно вблизи динамика. Поставив небольшой переменный резистор, можно выбрать нужный уровень. А, если он совмещен с выключателем, еще лучше. Желательно включать именно так, как указано на схеме, после постоянного конденсатора, а не перед ним. Дело в том, что к микрофонному входу трансивера подключена динамическая микрофонная катушка, замыкающая постоянную составляющую на экран (AGND).
Разъем микрофона дешевых телефонных гарнитур (мультимедийных) разных производителей в большинстве своем представляет собой миниджек (3,5″). И есть очень специфический способ их выпаивания. В свою очередь, распайку ответного разъема можно сделать «под себя». Именно с этим я столкнулся, когда впервые включил гарнитуру. Отпаяв, ответный разъем для самодельного микрофона, все, как положено, заработало. Собственно, я даже не предполагал, что когда-нибудь увижу свечение ограничительного светодиода. Ан, нет, воткнул гарнитуру, загорелся светодиод. Я, мягко говоря, уже «заебался».
Оказалось, что заводская проводка этой гарнитуры сделана так, как я не ожидал. Светящийся светодиод подсказал мне, что вход микрофона приземлился «на землю» и считать по сигналу нечего — надо было разобраться, в чем дело! Оказалось, что средний контакт разъема этой гарнитуры замыкался с экраном соединительного провода, а в моем ответном разъеме он был параллельно центральному контакту (видимо, заводской брак). Пришлось привести в порядок — все восстановилось и заработало. Казалось бы, ничего особенного, но пришлось повозиться.
И далее. Вы подключили неизвестный микрофон. Распиновка разъема правильная, светодиод горит. Значит, этот микрофон либо неисправен (короткое замыкание), либо динамический, катушка которого замыкала цепь фантомного питания на землю (для постоянного тока сопротивление мало).

Конденсатор емкостью 1000 пФ необходимо припаять непосредственно к контактам микрофонного разъема. Старайтесь собрать схему как можно компактнее без длинных соединительных проводов.

Почти все гарнитуры, которые предназначены для работы с ПК, имеют такие «жалкие» характеристики, что если вы попытаетесь использовать микрофон от такой гарнитуры для записи звука или того же караоке, то ничего, кроме разочарования, не получите. Причина этому только одна — все такие микрофоны предназначены для передачи речи и имеют очень узкий частотный диапазон. Это не только удешевляет саму конструкцию, но и способствует разборчивости речи, что является основным требованием к гарнитуре.

Попытки подключить обычный динамический или электретный микрофон обычно заканчиваются неудачей — уровня от такого микрофона явно недостаточно для «раскачки» звуковой карты. Дополнительно сказывается незнание входных цепей звуковых карт и на этом дело заканчивается неправильным подключением динамического микрофона. Собрать микрофонный усилитель и подключить его «с умом»? Было бы неплохо, но гораздо проще использовать микрофон IEC-3, который в свое время широко применялся в носимой технике и до сих пор достаточно распространен. Но, конечно, придется подключать «по уму».

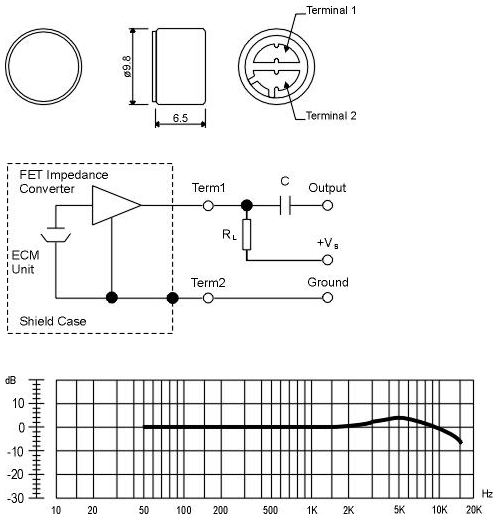

Этот электретный микрофон имеет достаточно высокие характеристики (диапазон частот, например, лежит в пределах 50 — 15 000 Гц) и, самое главное, имеет встроенный истоковый повторитель, собранный на полевом транзисторе, который не только соответствует высокому сопротивлению микрофона с усилителем, но при этом имеет более чем достаточный выходной уровень для любой звуковой карты. Единственный недостаток, пожалуй, в том, что микрофону нужно питание. Но потребляемый им ток настолько мал, что двух последовательно соединенных батареек АА хватит на многие месяцы непрерывной работы. Давайте взглянем на внутреннюю схему микрофона, который находится в алюминиевой чашке, и подумаем, как его подключить к компьютеру:

Серым цветом обозначена алюминиевая чашка, которая является экраном и подключается к общему проводу цепи.
