Опыт использования антенны RZ9CJ [Архив] — RDRC — РЦРК

RDRC — РЦРК — Форум Российского цифрового радиоклуба > Технический раздел > Технический раздел > Антенны > Опыт использования антенны RZ9CJ

---

PDA

Просмотр полной версии : Опыт использования антенны RZ9CJ

---




RA0WHE

14. 02.2020, 18:54

Открываю новую тему, как и обещал.
Нашел в интернете первоисточник, откуда бралась идея (см. название темы).
http://qrz-e.ru/forum/29-5-1
Сначала сделал на 20М почти по автору, только подкорректировал в ММАНА диаметр провода, высоту подвеса верхней точки и угол наклона к земле, под свои условия.
Её работой остался, в общем, доволен. Но хочется улучшить. Сделаю параллельными элементы

---

RA0WHE

14.02.2020, 19:26

Теперь о практике исполнения. Провода вверху крепятся к деревянному бруску 5Х5 см. Можно 4Х4, но не менее. Иначе он будет со временем прогибаться при натяжении элементов, при условии его крепления к мачте за центр. За центр потому, что у меня есть необходимость менять направление на 180 градусов, не цепляясь бруском за мачту. Отвязывал одну из растяжек и перебрасывал её через другую, привязывая в другом месте, брусок переворачивался. Мачта должна быть также жесткой, ну или принять меры чтобы не прогибалась. Нижние концы обязательно между собой соединить шнуром необходимой длинны.
Желателен флагшток. Удобно опускать и поднимать антенну для подстройки. К тому же можно её заменить, почти оперативно, например на такую же на диапазон 17м, естественно предварительно её изготовив и настроив.
Проработал на этой антенне почти год. Себя оправдала. Затрат мизер. Проста. Подстройка незначительная.


По личным, субъективным, ощущениям, лучше 2 квадратов, которые были перед этим, но очень низко у земли. (я как-то писал про них).
Но у двух квадов было преимущество по смене направления на 180 одним щелчком переключателя на рабочем месте.

---

ra3e

15.02.2020, 08:42

Михаил здравствуй, у меня правда элементы параллельно крыши,
3 элемента вибратор по центру, 2 директора, но в середине обоих
реле и сделаны шлейфы по настройке рефлектора и простым
тумблером со средним положением переключаю запад- восток.
На 10-20М мачта 14 метровая там вибратор РОМБ и 2 диполя на определенном расстоянии,
на варс и 40 3эл, но просто диполя, директора со шлейфами.
Прекрасно работаю с хорошим тылом от 28 до 10дб.
Эта тема прекрасно освещает как просто иметь хорошую антенну с меньшими
затратами. Теперь сравнение в квадратами — я не стал утверждать
и сравнивать две разных антенн с разными параметрами,
а именно 2 квадрата усил от 6 до 8дб тыл 15-24дб,
2 эл проволочных 4-до 5,5 дб тыл 10 -18дб.
У меня в Якутии 2 квадрата вращающихся от 10 до 20 м была.
Всем удачи в построении и здоровья!

нашел как устанавливал 2 эл на 80м

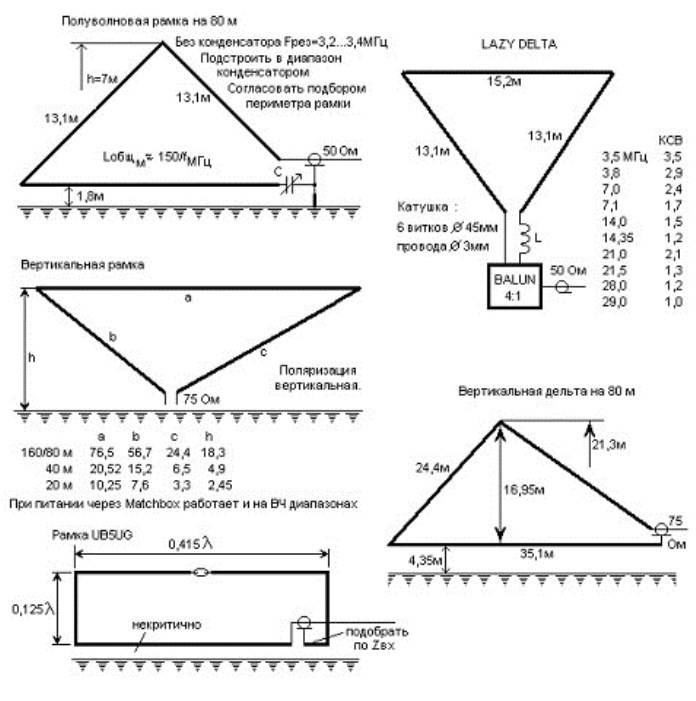

3287

там начало, остатки фото
3288
3289

кабельканал резал для изоляторов на шлейфовые вибраторы,
сдвигающяя линия.
3290
3291

---

RA0WHE

16.02.2020, 17:13

Теперь сравнение в квадратами — я не стал утверждать
и сравнивать две разных антенн с разными параметрами,

Александр, привет. Я не пытаюсь их сравнивать на одной высоте подвеса и знаю, что квады однозначно выиграют. А когда я квады с 6 метров поднимал, временно, на высоту 17м, то эффект был выше всяческих похвал. Отработал на них в QRP RUS WW DIGI 2018. А на том месте, где планировал проволочную яги 20м, подвешивал проволочную яги на 40 метров на тот тест.
Я просто говорю то, что вышло на практике при работе на яги на высоте в среднем 10 метров и квадраты на высоте 6 метров. Поделился своим личным опытом, не более.
Это в частном секторе с реальной землёй под антеннами.

---
