Работа с штангенциркулем. Как пользоваться штангенциркулем: полное руководство по применению измерительного инструмента

Как правильно держать штангенциркуль при измерении. Какие виды измерений можно проводить штангенциркулем. Как считывать показания со шкалы штангенциркуля. На что обратить внимание при выборе штангенциркуля. Как ухаживать за штангенциркулем, чтобы продлить срок его службы.

Содержание

Устройство штангенциркуля: из каких частей состоит измерительный инструмент

Штангенциркуль — это универсальный измерительный инструмент, который позволяет с высокой точностью измерять наружные и внутренние размеры деталей. Основные элементы конструкции штангенциркуля:

Штанга с основной шкалой
Рамка с нониусом
Губки для наружных измерений
Губки для внутренних измерений
Глубиномер
Зажимной винт рамки

Штанга представляет собой металлическую линейку с нанесенной миллиметровой шкалой. На подвижной рамке расположен нониус — дополнительная шкала, позволяющая отсчитывать доли миллиметра. Губки служат для обхвата измеряемой детали снаружи или изнутри. Глубиномер используется для измерения глубины отверстий и пазов.

Виды штангенциркулей: какие бывают типы и модификации

Существует несколько основных разновидностей штангенциркулей:

ШЦ-I — с отсчетом по нониусу 0,1 мм
ШЦ-II — с отсчетом по нониусу 0,05 мм
ШЦ-III — с отсчетом по нониусу 0,02 мм
Цифровые штангенциркули
Штангенциркули со встроенным индикатором часового типа

Цифровые модели оснащены электронным блоком, который выводит результат измерения на дисплей. Это упрощает считывание показаний и повышает точность. Штангенциркули с индикатором позволяют фиксировать микронные отклонения размеров.

Правила использования штангенциркуля: как правильно измерять

Чтобы получить точный результат измерения штангенциркулем, необходимо соблюдать следующие правила:

Очистить измерительные поверхности детали и инструмента.
Плотно прижать губки штангенциркуля к детали без чрезмерных усилий.

Держать инструмент перпендикулярно измеряемой поверхности.
При измерении цилиндрических деталей слегка покачивать штангенциркуль для нахождения наибольшего размера.
Снимать показания, когда рамка зафиксирована зажимным винтом.

При внутренних измерениях необходимо учитывать толщину губок, которая указана на инструменте.

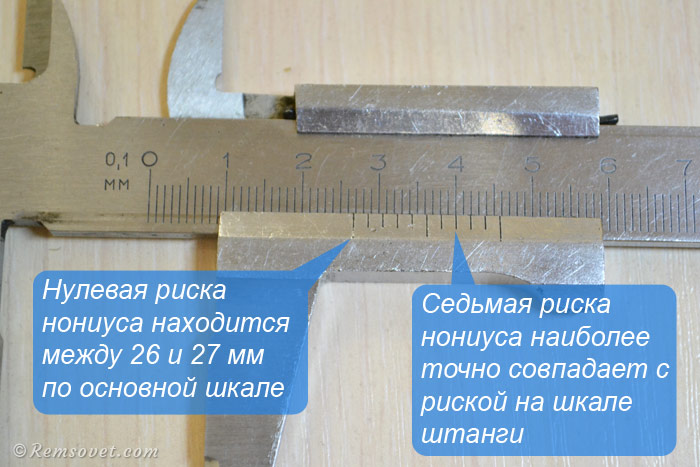

Как читать показания штангенциркуля: пошаговая инструкция

Алгоритм считывания результата измерения штангенциркулем:

Определить целое число миллиметров по основной шкале слева от нулевого деления нониуса.
Найти на нониусе штрих, точно совпадающий с любым штрихом основной шкалы.
Умножить порядковый номер этого штриха нониуса на цену деления.
Сложить целое число миллиметров и дробную часть.

Для цифровых штангенциркулей достаточно просто считать показания с дисплея. При этом важно правильно обнулить инструмент перед измерением.

Области применения штангенциркуля: где используется измерительный инструмент

Штангенциркуль находит широкое применение в различных сферах:

Машиностроение и металлообработка
Автомобильный ремонт
Ювелирное дело
Деревообработка
Строительство
Медицина

С помощью штангенциркуля контролируют размеры деталей при изготовлении, проверяют соответствие изделий чертежам, измеряют диаметры труб и валов, глубину отверстий, толщину листовых материалов и многое другое.

Преимущества и недостатки штангенциркуля: плюсы и минусы инструмента

Основные достоинства штангенциркуля:

Универсальность применения
Высокая точность измерений
Простота конструкции
Надежность и долговечность
Невысокая стоимость

К недостаткам можно отнести:

Необходимость определенного навыка для считывания показаний
Ограниченный диапазон измерений

Чувствительность к загрязнениям

Несмотря на отдельные минусы, штангенциркуль остается одним из самых востребованных измерительных инструментов.

Уход за штангенциркулем: как правильно хранить и обслуживать

Для обеспечения долгой и точной работы штангенциркуля необходимо соблюдать правила ухода:

Хранить в сухом месте, защищенном от пыли
Протирать измерительные поверхности после использования
Смазывать подвижные части тонким слоем масла
Не ронять и не подвергать ударам
Периодически проверять точность по концевым мерам

При бережном обращении качественный штангенциркуль может служить десятилетиями, сохраняя высокую точность измерений.

Альтернативы штангенциркулю: какие еще инструменты используют для точных измерений

Помимо штангенциркуля, для точных измерений применяют следующие инструменты:

Микрометр — для измерений с точностью до 0,01 мм
Нутромер — для измерения внутренних размеров

Индикатор часового типа — для измерения отклонений
Калибры — для контроля заданных размеров
3D-сканеры — для получения цифровых моделей

Выбор инструмента зависит от требуемой точности, вида измерений и особенностей конкретной задачи. Однако штангенциркуль благодаря своей универсальности часто оказывается оптимальным решением.

Устройство и работа штангенциркулем

Перейти к содержимому

Главная

Планы

Устройство и работа штангенциркулем

Устройство и работа штангенциркулем. Объект. Угольник слесарный 90 — градусный

Оснащение занятия.
Чертежи изделия; контрольные угольники; наборы слесарного инструмента; штангенциркули.

Общие методические рекомендации
До сих пор в качестве измерительного инструмента учащиеся применяли только металлическую линейку. Однако с увеличением сложности и повышением точности деталей возникает необходимость в изучении штангенинструментов. Задача данного занятия: изучить устройство штангенциркуля ШЦ-I, обучить учащихся приемам работы этим инструментом и познакомить с другими штангенинструментами. Следует помочь школьникам составить четкое представление о возросшей точности измерений и необходимости применения точных измерительных инструментов.

Ход занятия
Вводный инструктаж. На предыдущем занятии учащиеся начали обрабатывать грань угольника. До сих пор в качестве измерительного инструмента они использовали линейку. Учитель объясняет, что линейкой невозможно проконтролировать размер 20-0,5 мм — для этого нужен другой инструмент. Учащимся демонстрируют штангенциркуль, знакомят их с его устройством, приемами измерения наружных и внутренних поверхностей, подчеркивая, что штангенциркуль — один из наиболее распространенных измерительных инструментов. Выпускаемые штангенциркули имеют погрешность измерения 0,1 и 0,05 мм. Устройство шкалы штангенциркуля ШЦ-1 объясняют по модели большого размера, таблице или проекции изображения штангенциркуля на экран.

При изучении штангенциркуля учащиеся должны хорошо усвоить следующее: в процессе измерения штангенциркуль держат так, чтобы его шкалы были перед глазами, и перемещают рамку большим пальцем правой руки; губки штангенциркуля сжимают, прикладывая к ним небольшое усилие; при измерении цилиндрических поверхностей (особенно внутренних) деталь (или штангенциркуль) слегка проворачивают, чтобы определить наибольший размер; при измерении тяжелых деталей или деталей, закрепленных в патроне токарного станка, неподвижную губку штангенциркуля поддерживают левой рукой; перед началом работы штангенциркуль проверяют, совмещая подвижную и неподвижную губки; муль нониуса при этом должен совпасть с нулем штанги; после работы штангенциркуль протирают; хранят штангенциркули отдельно от других инструментов, располагая шкалами вверх.

Объяснение учителя сопровождается демонстрацией приемов работы. Затем можно дать возможность учащимся самостоятельно прочесть соответствующий раздел учебного пособия и провести беседу по содержащимся в нем вопросам. В ходе беседы желательно расшифровать наименование инструмента — штангенциркуль, познакомить учащихся со штангенциркулями ШЦ-II и ШЦ-Ш и дать понятие о других штангенинструментах (штангенрейсмус, штангенглубиномер, штангензубомер). Затем проводится лабораторная работа.

Предыдущая запись

Следующая запись

Работа измерительным инструментом — Национальная сборная Worldskills Россия

“

Изготовление прототипов связано с созданием сложных деталей. Поэтому необходимо уметь правильно контролировать их параметры и размеры вне зависимости от технологии и способа изготовления. Этот урок будет посвящен основным измерительным инструментам и работе с ними.

Глоссарий

Для успешного освоения материала рекомендуем вам изучить следующие понятия:

Прибор для контроля отклонений от заданных параметров. С его помощью можно понять, насколько размеры изготовленных деталей отличаются от эталонных

Образцы длины для настройки и поверки измерительного инструмента

Ровная, чисто обработанная поверхность с заданной точностью и жесткостью. Обычно изготавливается из гранита или чугуна

Поверхность для проверки и установки взаимно перпендикулярных плоскостей

Инструмент для определения углов между двумя поверхностями

Измерительный инструмент для определения радиальных размеров

Инструмент для измерения высоты и вертикальной разметки деталей

Универсальный измерительный инструмент, применяемый при станочных, слесарных и других видах работ. Им можно измерить наружные и внутренние линейные размеры, а также глубину отверстий

Видеолекция

Конспект

Что относится к измерительным инструментам

Штангенциркуль — для измерения наружных и внутренних линейных и диаметральных размеров контактным методом.

Штангенрейсмас — для разметки линейных и радиальных размеров. Может быть использован и для измерения высоты деталей, установленных на поверочной плите.

Поверочная плита — базовая поверхность для измерений.

Угловая поверочная плита — поверхность для контроля размеров и позиционирования при сборке компонентов.

Линейки — для контроля и разметки линейных размеров.

Угломер — для контроля угловых размеров.

Шаблоны радиусные — для контроля радиальных размеров.

Индикатор рычажного типа — для контроля линейных размеров и точного позиционирования оснастки и заготовки для обработки.

Концевые меры длины — для верификации измерительного инструмента и контроля линейных размеров.

Измерение размеров деталей прототипа

Что нам понадобится

Прототип

Штангенциркуль

Штангенрейсмас

Поверочная плита

Угломер электронный

Шаблоны радиусные

Процесс измерения

1. Отсоединяем детали прототипа, которые нужно замерить.

Важно

Работать нужно в перчатках, чтобы не повредить лакокрасочный слой

2. Протираем сухой ветошью губки штангенциркуля от пыли и проверяем наличие всех рабочих поверхностей.

3. Производим измерения следующих параметров:

внешний габарит детали,
внутренний диаметр отверстия,
глубина отверстия в детали,
внешний диаметр окружности,
ширина паза.

Важно

При измерении наружных размеров детали штангенциркулем деталь помещают между измерительными поверхностями губок, которые затем сдвигают так, чтобы деталь была плотно зажата между ними. При определении внутренних размеров губки, расположенные параллельно оси измеряемого диаметра, раздвигают до тех пор, пока наружные измерительные поверхности, находящиеся на нижних губках, не придут в соприкосновение с поверхностью измеряемого отверстия

4. При помощи поверхности поверочной плиты обнуляем цифровой угломер.

5. Измеряем угловой размер скоса на корпусе прототипа.

6. Проверяем чистоту измерительной ножки штангенрейсмаса.

7. Выполняем обнуление значений штангенрейсмаса, используя поверхность поверочной плиты.

8. Измеряем высоту прототипа.

9. С помощью радиусных шаблонов измеряем радиус скругления кромки.

Нанесение разметки с использованием измерительных инструментов

Что нам понадобится

Штангенрейсмас

Поверочная плита

Угловая поверочная плита

Прецизионная линейка

Концевые меры длины

Механический карандаш

Процесс нанесения разметки

1. Используя концевую меру длины, выставляем ножку штангенрейсмаса на нужный размер.

2. Устанавливаем деталь вплотную к угловой поверочной плите.

3. Размечаем деталь.

4. Осуществляем проявку разметки с помощью механического карандаша.

5. При помощи прецизионной линейки и механического карандаша производим разметку заготовки.

“

В этом уроке мы определили минимальный набор измерительного инструментария, способствующего более точному, а соответственно, более качественному изготовлению прототипов. А сейчас выполните небольшое задание для закрепления знаний.

Интерактивное задание

Для закрепления полученных знаний пройдите тест

Стартуем!

Концевые меры длины

~~Линейку~~

Штангенциркуль

Штангенрейсмас

Дальше

Проверить

Узнать результат

Внутренний диаметр отверстия

Внешний диаметр окружности

Глубина отверстия в детали

Ширина паза

Дальше

Проверить

Узнать результат

К сожалению, вы ответили неправильно на все вопросы

Прочитайте лекцию и посмотрите видео еще раз

Пройти еще раз

Неплохо!

Но можно лучше. Прочитайте лекцию и посмотрите видео еще раз

Пройти еще раз

Отлично!

Вы отлично справились. Теперь можете ознакомиться с другими компетенциями

Пройти еще раз
