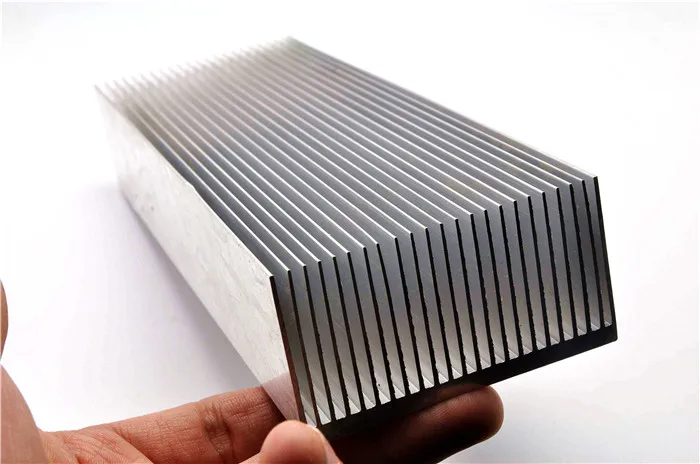

Радиаторы для электроники: Радиаторы ребристые алюминиевые купить для охлаждения электроники

Активные радиаторы

Активные радиаторы (с вентилятором) различных размеров и типов (игольчатые и ребристые). Изготовлены методом ковки, что позволяет достичь более высоких тепловых характеристик. Для монтажа используются крепления Talon Clip. С вентилятором имеется провод длиной порядка 300 мм и разъем для подключения. Также возможно изготовление под ваши потребности.

Радиаторы поставляются под заказ в сроки 3-5 недель в минимальном количестве от 10 шт.

Нажмите на ▲, чтобы увидеть подробное описание.

Основание (мм)	EXF ребристый алюминиевый	HF ребристый алюминиевый	MWF ребристый алюминиевый	MPF игольчатый алюминиевый
6 X 6
13 X 13
14 X 14
15 X 15
16 X 16
17 X 17
19 X 19		▲
21 X 21		▲
22 X 22		▲
23 X 23		▲
24 X 24		▲
25 X 25		▲
27 X 27		▲		▲
29 X 29		▲
30 X 30
31 X 31		▲		▲
33 X 33		▲
34 X 34		▲
35 X 35	▲	▲	▲	▲
37. 5 X 37.5		▲
40 X 40	▲	▲	▲	▲
42.5 X 42.5		▲	▲
45 X 45		▲
55 X 55			▲

Термопрокладки на радиаторы

Термопрокладки (терморезинки) предназначены для передачи тепла от чипа к радиатору. Могут иметь различную толщину, благодаря чему заполнять имеющийся зазор (который, зачастую предусматривается конструкцией) между чипом и радиатором. Эластичность термопрокладок позволяет им гасить и амортизировать появляющиеся вибрации и удары. Также эластичность позволяет предотвратить повреждения чипов при температурной деформации, в то время, как при жестком креплении повреждения могут возникать.

Сроки поставки в Россию — 3-5 недель, минимальное количество — 100 шт.

Термопрокладки PD-01

Особенности и преимущества:

• Теплопроводность: 1,1/2,0 Вт/м*К
• Может изготавливаться для нестандартных форм
• Отличная долговременная адгезия
• Высокое напряжение пробоя диэлектрика

Области применения:

• Источники питания
• Управление двигателем
• Силовые полупроводники
• Светодиодные устройства

Свойства	Значение	Метод измерения
Цвет	Белый	Визуальный
Толщина	0.15/0.25 мм	ASTM D374
Удельная сила тяжести	1.8 гр/см3	ASTM D792
Теплопроводность	1.1/2 Вт/мк	ASTM D5470
Кратковременная температура при 30 °С	200/200 °С	—
Прочность изоляции	>2. 5/>3/>4 КВ	ASTM D149
Температура при непрерывном использовании	-35 до 135 °С	—
Прочность на сдвиг внахлестку	45/60 Н/см2	ASTM D1002
Удерж. сила 1 кг при 25 °C	>10000	PSTC-7
Удерж. сила 1 кг при 80 °C	>10000	PSTC-7
Тест на отслаивание под 90° при 25 °C	>9/>11 Н/дюйм	ASTM D3330
Тест на отслаивание под 90° при HAST	>22/>25 Н/дюйм	85/85%RH 1000hrs

---



Термопрокладки MZ-160

Особенности и преимущества:

• Теплопроводность: 1,6 Вт/мК
• Соответствующий материал для заполнения зазоров
• Электрически изолирующий
• Доступен с различной толщиной

Области применения:

• Связь и IPC
• Автомобильная электроника
• Бытовая электроника
• Тепловые модули к радиаторам

Свойства	Значение	Метод измерения
Цвет	Желтый/Серый	Визуальный
Толщина	0. 5-10 мм	ASTM D374
Удельный вес	1.7 гр/см3	ASTM D792
Теплопроводность	1.6 Вт/мк	ASTM D5470
Твердость	4	ASTM D2240
Напряжение пробоя	5 КВ/мм	ASTM D149
Температура применения	-40 до 160 °С	—
Объемное сопротивление	>1013 Омсм	ASTM D257
Предел прочности	3 Кгс/см2	ASTM D419
Удлинение	250 %	ASTM D419

---



Термопрокладки MZ-440

Особенности и преимущества:

• Теплопроводность: 4,0 Вт/мК
• Высокая мягкость и сжимаемость
• Приложения с низким напряжением
• Двустороннее закрепление на поверхности
• Хороший изолятор
• Амортизация ударов и вибрации

Области применения:

• Связь и IPC
• Автомобильная электроника
• Бытовая электроника
• Тепловые модули к радиаторам

Свойства	Значение	Метод измерения
Цвет	Синий	Визуальный
Толщина	0. 5-8 мм	ASTM D374
Удельный вес	2.44 гр/см3	ASTM D792
Теплопроводность	4 Вт/мк	ASTM D5470
Твердость	6	ASTM D2240
Напряжение пробоя	15 КВ/мм	ASTM D149
Температура применения	-40 до 160 °С	—
Объемное сопротивление	>1013 Омсм	ASTM D257
Предел прочности	1 Кгс/см2	ASTM D419
Удлинение	130 %	ASTM D419

---



Термопрокладки MZ-700

Особенности и преимущества:

• Теплопроводность: 7,0 Вт/мК
• Высокая мягкость и сжимаемость
• Отличная естественная липкость
• Хороший изолятор
• Амортизация ударов и вибрации
• Доступен с различной толщиной

Области применения:

• Связь и IPC
• Автомобильная электроника
• Бытовая электроника
• Тепловые модули к радиаторам

Свойства	Значение	Метод измерения
Цвет	Розовый	Визуальный
Толщина	0. 5-5 мм	ASTM D374
Удельный вес	3.24 гр/см3	ASTM D792
Теплопроводность	7 Вт/мк	ASTM D5470
Твердость	9	ASTM D2240
Напряжение пробоя	16 КВ/мм	ASTM D149
Температура применения	-50 до 200 °С	—
Объемное сопротивление	>1013 Омсм	ASTM D257
Предел прочности	—	ASTM D419
Удлинение	50 %	ASTM D419

---



Термопрокладки MZ-1200

Особенности и преимущества:

• Теплопроводность: 12,0 Вт/мК
• Низкое тепловое сопротивление
• Хороший изолятор

Области применения:

• Связь и IPC
• Автомобильная электроника
• Бытовая электроника
• Тепловые модули к радиаторам

Свойства	Значение	Метод измерения
Цвет	Серый	Визуальный
Толщина	0. 5-3 мм	ASTM D374
Удельный вес	3.45 гр/см3	ASTM D792
Теплопроводность	12 Вт/мк	ASTM D5470
Твердость	10	ASTM D2240
Напряжение пробоя	16 КВ/мм	ASTM D149
Температура применения	-50 до 200 °С	—
Объемное сопротивление	>1013 Омсм	ASTM D257
Предел прочности	—	ASTM D419
Удлинение	50 %	ASTM D419

---



Термопрокладки MZ-1400

Особенности и преимущества:

• Теплопроводность: 14,0 Вт/мК
• Низкое тепловое сопротивление

Области применения:

• Связь и IPC
• Автомобильная электроника
• Бытовая электроника
• Тепловые модули к радиаторам

Свойства	Значение	Метод измерения
Цвет	Темно-серый	Визуальный
Толщина	0. 5-3 мм	ASTM D374
Удельный вес	3.55 гр/см3	ASTM D792
Теплопроводность	14 Вт/мк	ASTM D5470
Твердость	40	ASTM D2240
Напряжение пробоя	10 КВ/мм	ASTM D149
Температура применения	-50 до 200 °С	—
Объемное сопротивление	>1013 Омсм	ASTM D257
Предел прочности	—	ASTM D419
Удлинение	20 %	ASTM D419

Радиаторы для электронного оборудования » Electronics Notes

— обзор или учебное пособие, в котором представлены основные сведения о радиаторах и радиаторах, что они из себя представляют, а также тепловые расчеты, необходимые для выбора правильного типа.

Радиаторы используются во многих элементах электронного оборудования для обеспечения отвода тепла от элементов оборудования или отдельных компонентов внутри них. Например, когда микропроцессоры в наши дни сильно нагреваются, к ним обычно прикрепляют или прикрепляют радиаторы, а в дополнение к этому в ПК также входят вентиляторы, чтобы компоненты оставались холодными и работали в своих рабочих температурных диапазонах. Радиаторы есть не только у ПК. Многие другие части оборудования содержат их. На самом деле радиаторы используются везде, где есть источники тепла, и это тепло нужно отводить.

Радиаторы

могут иметь различные формы, и они широко доступны для электронных приложений. Если необходимо отвести лишь небольшое количество тепла, можно использовать небольшие или простые радиаторы. Однако, если необходимо отвести значительное количество тепла, необходимы более сложные радиаторы. Используя некоторые относительно простые тепловые расчеты, можно определить, какие радиаторы могут быть применимы для данного приложения. Они указаны таким образом, чтобы можно было определить их производительность.

Типы радиаторов и их характеристики

Радиаторы бывают разных размеров и форм. Основная цель радиатора – максимально эффективно отводить тепло от источника, в котором оно генерируется. Для этого радиатор должен иметь как можно большую площадь, по которой тепло может передаваться воздуху. Часто передача тепла происходит за счет конвекции, но можно использовать и вентиляторы, что значительно повышает их производительность.

Обычно теплоотвод определяется с точки зрения его рассеяния при заданном повышении температуры, т. е. его термического сопротивления. Тепловыделение выражается в ваттах, а повышение температуры в градусах Цельсия. Таким образом, конкретный радиатор может иметь мощность 10 Вт на градус Цельсия. Это означает, что если он рассеет 10 Вт мощности, то его температура повысится на 1 градус. Точно так же, если он рассеивает 100 Вт, его температура повысится на 10 градусов.

Эти цифры необходимы для любых необходимых тепловых расчетов. Зная производительность радиатора, можно выбрать правильный для требуемого рассеивания тепла и допустимого повышения температуры.

Простые тепловые расчеты

Можно выполнить несколько простых тепловых расчетов, чтобы определить требуемую производительность радиатора. В то время как некоторые тепловые расчеты могут быть очень сложными, тепловые расчеты, необходимые для выбора радиаторов, очень просты и довольно просты.

Первым шагом любого теплового расчета является определение количества рассеиваемой мощности. Это просто делается с помощью одного из трех уравнений ниже:

Мощность (Ватт)     =     Напряжение (В)   x     Ток (А)

Мощность (Ватт)     =     Напряжение ²     /     Сопротивление (Ом)

Мощность (Ватт)     =     Ток ²     /     Сопротивление (Ом)

После расчета рассеиваемой мощности компонента можно перейти к следующему этапу тепловых расчетов. Это необходимо для расчета необходимого теплового сопротивления радиатора.

Тепловое сопротивление радиатора = (максимальное повышение температуры / рассеиваемая мощность) — (сопротивление перехода к корпусу + сопротивление корпуса к радиатору)

Приведенное выше уравнение включает термины, используемые для полупроводниковых устройств, для которых чаще всего требуются радиаторы. Часто невозможно влияние получаемых данных на сопротивление перехода к корпусу или на сопротивление корпуса к радиатору. Таким образом, безопаснее оставить небольшой запас, чтобы покрыть их. Это означает, что если оставить поле, уравнение упрощается до:

Тепловое сопротивление радиатора = максимальное повышение температуры / рассеиваемая мощность

Резюме

Радиаторы являются важным элементом многих электронных устройств. Для компонентов, которые рассеивают большое количество тепла, радиатор является важным требованием, и часто могут также потребоваться вентиляторы для облегчения охлаждения. Тепловые расчеты, необходимые для выбора требуемого радиатора, могут быть довольно простыми, хотя некоторые тепловые расчеты для определения более сложных тепловых проблем могут быть очень сложными. К счастью, они редко нужны для домашнего дизайна.

Другие электронные компоненты:
Батареи конденсаторы Соединители Диоды полевой транзистор Индукторы Типы памяти Фототранзистор Кристаллы кварца Реле Резисторы ВЧ-разъемы Переключатели Технология поверхностного монтажа Тиристор Трансформеры Транзистор Клапаны/трубки
    Вернуться в меню «Компоненты». . .

Вентиляторы и терморегулирование от Allied Electronics & Automation, часть RS Group

Показать только в наличии

Вы можете сравнивать не более 5 предметов.

Карло Гавацци, Inc.
Радиатор, твердотельное реле RHS, 3,1°C/Вт, 48 x 44 x 82 мм, монтаж на DIN-рейку

Производитель Артикул №: RHS100

Товарный №: 70014831

В наличии: 244
При заказе: 120

+1 42,66 доллара США / шт.

+3 $40,86 / шт.

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнивать не более 5 предметов.

Sensata — Crydom
Радиатор, панельный монтаж, 1,0C/Вт, — 1, 2 ИЛИ 3SSRS

Производитель Артикул №: HS103

Товарный №: 70130717

В наличии: 21
При заказе: 220

+1 $108,88 / шт.

+10 $ 98,76 / шт.

+50 $94,28 / шт.

+100 $91,50 / шт.

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнивать не более 5 предметов.

Sensata — Crydom
DIN-рейка, полупроводниковая, реле, радиатор для 1 одиночного или двойного твердотельного реле, серия HS501

Производитель Артикул №: HS501DR

Товарный №: 70130720

В наличии: 143
При заказе: 540

+1 24,07 доллара США / шт.

+10 22,94 доллара США / шт.

+50 21,86 доллара США / шт.

+100 21,19 доллара США / шт.

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнивать не более 5 предметов.

Sensata — Crydom
Радиатор, DIN-рейка, 2.0C/Вт, — 1 SSR

Производитель Деталь №: HS201DR

Товарный номер союзника: 70130725

В наличии: 64
При заказе: 378

+1 $57,32 / шт.

+10 $54,58 / шт.

+50 $52,03 / шт.

+100 50,50 долларов США / шт.

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнивать не более 5 предметов.

Sensata — Crydom
Радиатор, панельный монтаж, 2,5C/Вт, — 1 SSR

Производитель Артикул №: HS251

Товарный №: 70130711

В наличии: 266
При заказе: 600

+1 25,57 долларов США / шт.

+10 24,32 доллара США / шт.

+50 23,19 доллара США / шт.

+100 22,49 доллара США / шт.

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнивать не более 5 предметов.

Сенсата — Кридом
Радиатор, DIN-рейка, 3.0C/Вт, — 1 SSR, серия HS301

Производитель Артикул №: HS301DR

Товарный №: 70130722

В наличии: 371
При заказе: 280

+1 44,39 доллара США / шт.

+10 42,25 доллара США / шт.

+50 40,29 долларов США / шт.

+100 $39,13 / шт.

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнивать не более 5 предметов.

Карло Гавацци, Inc.
Радиатор, твердотельное реле RHS, 0,82°C/Вт, 94 x 119 x 82 мм, монтаж на DIN-рейку

Производитель Артикул №: RHS301

Товарный №: 70014832

В наличии: 71
При заказе: 25

+1 $99,96 / шт.

+10 91,73 доллара США / шт.

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнивать не более 5 предметов.

Бойд, ранее Аавид, термальный отдел
Радиатор, пайка волной припоя, витое ребро для TO-220, соответствует требованиям RoHS

Производитель Деталь №: 593002B03400G

Товарный №: 71076875

В наличии: 3114

+1 1,13 доллара США / шт.

+10 1,11 доллара США / шт.

+50 1,04 доллара США / шт.

+100 0,99 доллара США / шт.

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнивать не более 5 предметов.

Уэйкфилд
ПРОКЛАДКА,ЗАПОЛНИТЕЛЬ ЗАЗОРА,5W/M-K,26X33X2MM,AU CLR

Производитель Деталь №: 125282

Товарный №: 72291796

В наличии: 772
При заказе: 400

1 $7,70 / шт.

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнивать не более 5 предметов.

Карло Гавацци, Inc.
DIN-рейка, полупроводниковая, реле, радиатор для использования с 1-фазным твердотельным реле

Производитель Артикул №: RHS45B

Товарный №: 70014277

В наличии: 324

+1 43,70 доллара США / шт.

+10 40,42 доллара США / шт.

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнивать не более 5 предметов.

Бойд, ранее Аавид, термальный отдел
Радиатор; Hi-Contact Liquid Cold Plate; незавершенный; 6 проходов; 305мм

Производитель Деталь №: 416201U00000G

Товарный №: 71076921

В наличии: 182

+1 177,17 долларов США / шт.

+10 $168,74 / шт.

+50 $161,08 / шт.

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнивать не более 5 предметов.

Sensata — Crydom
Радиатор, DIN-рейка, 2.0C/Вт, — 1 ИЛИ 2 SSRS, серия HS202

Производитель Артикул №: HS202DR

Товарный №: 70130724

В наличии: 417
При заказе: 220

+1 $65,97 / шт.

+10 $62,78 / шт.

+50 $59,89 / шт.

+100 $58,12 / шт.

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнивать не более 5 предметов.

Бойд, ранее Аавид, термальный отдел
Радиатор, компактный, ограниченное пространство для TO-220, соответствует требованиям RoHS

Производитель Деталь №: 577202B00000G

Товарный №: 71076872

В наличии: 1081

+1 1,39 доллара США / шт.

+10 1,34 доллара США / шт.

+50 1,26 доллара США / шт.

+100 1,23 доллара США / шт.

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнивать не более 5 предметов.

Карло Гавацци, Inc.
Реле, тепловое сопротивление 0,76 К/Вт, Ш112 X Г103 X В80 мм, 840 г, серия RHS

Производитель Деталь №: RHS112A

Товарный номер союзника: 70014354

В наличии: 92

+1 $90,48 / шт.

+25 $86,35 / шт.

+50 $84,06 / шт.

+100 $81,30 / шт.

больше

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнивать не более 5 предметов.

Бойд, ранее Аавид, Термическое подразделение
Радиатор, экструзия, 8 футов. L, 0,90°C/Вт, 9,875 дюйма. Вт, 1,312 дюйма. Н, 48,8 фунта.

Производитель Деталь №: 605201F00000

Товарный №: 71076833

В наличии: 48

+1 $856,53 / шт.

+10 $830,83 / шт.

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнивать не более 5 предметов.

Омрон Автоматизация
Радиатор, реле, DIN-рейка, G3NA-205B, G3NA-210B, G3NA-D210B, G3NA-410B, G3NA-210T(L)

Производитель Артикул №: Y92B-N50

Товарный №: 70179063

В наличии: 15

+1 27,78 долларов США / шт.

+10 26,40 долларов США / шт.

+25 25,01 долл. США / шт.

+50 23,62 доллара США / шт.

больше

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнивать не более 5 предметов.

Бойд, ранее Аавид, термальный отдел
Корпус TO-220 Тепловое сопротивление 8,70 C/Вт, узкий радиатор с монтажной лапкой

Производитель Деталь №: 7020B-MTG

Товарный №: 70814936

В наличии: 3598

+1 1,40 доллара США / шт.

+10 1,37 доллара США / шт.

+50 1,26 доллара США / шт.

+100 1,17 доллара США / шт.

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнивать не более 5 предметов.

Бойд, ранее Аавид, термальный отдел
Радиатор; Hi-Contact Liquid Cold Plate; незавершенный; 4 прохода; 305мм

Производитель Артикул №: 416601U00000G

Товарный №: 71076920

В наличии: 119

+1 359 долларов США0,84 / шт.

+10 $332,73 / шт.

+25 $309,43 / шт.

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнивать не более 5 предметов.

Омит
Радиатор, Серия ТЕХ200 Рестр, Серия ТЕХ70 Рестр, ТО-247, 11C/W, 43.4×23.4×32мм

Производитель Деталь №: WA-T247-101E

Товарный номер союзника: 70024462

В наличии: 228
При заказе: 210

+1 $3,44 / шт.

+10 $3,34 / шт.

+25 3,24 доллара США / шт.

+50 3,11 доллара США / шт.

больше

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнивать не более 5 предметов.
