Usb кардиограф: ОБЗОР: ECG Dongle — недорогой и очень точный карманный кардиограф

Содержание

Домашний кардиограф “ECG Lite” (в комплекте электроды-прищепки) – Моя автоматика

Описание

USB-приставка "ECG Lite" - собранное устройство, полностью готовое к использованию, в комплект поставки входит  4 электрода-прищепки на конечности. Компьютерный прибор "ECG Lite" работает под управлением бесплатного программного обеспечения "ECG Control", регистрирует электрокардиограмму в шести стандартных общепринятых отведениях от конечностей, передает данные ПК по интерфейсу USB. Зарегистрированные кардиограммы можно просматривать на ПК, анализировать визуально и с помощью инструментов бесплатной демонстрационной программы "ECG Control", а также распечатывать любые фрагменты ЭКГ. Возможно использование файлов записей электрокардиограмм, импортированных в текстовые и EDF-файлы, для работы в стороннем программном обеспечении.

Возможности прибора ECG Lite

  • Регистрация электрокардиограмм с помощью USB кардиографа "ECG Lite"
  • Сохранение записи любой длительности в файл
  • Просмотр записей ЭКГ на ПК
  • Автоматизированный контурный анализ кардиограмм (подробнее)
  • Анализ вариабельности сердечного ритма (подробнее)
  • Печать фрагментов записей кардиограммы
  • Печать результатов контурного анализа
  • Сохранение кардиограмм в текстовый файл (подробнее)
  • Сохранение кардиограмм в EDF-файл (подробнее)
  • Просмотр записей кардиограмм в EDF-формате, зарегистрированных иными приборами (подробнее)

Внимание!

Прибор не имеет разрешительных документов для использования в медицинских учреждениях - не покупайте прибор для использования в ЛПУ!

Подробнее о заказе USB-кардиографа ECG Lite смотрите в записи, посвященной приобретению устройства.

Полезные ссылки

Скачать программу ECG Control 4.0
Скачать инструкцию в pdf
Документы на устройство

домашний кардиограф, портативный кардиограф, купить кардиограф для животных, ветеринарный кардиограф, купить электрокардиограф для дома, http экг диагностика аритмий, Электрокардиограф личный, ЭКГ для себя, ЭКГ домашний, ЭКГ на дому, кардиограф для дома

USB кардиограф – Моя автоматика

Кому это надо?

Вероятно, Вы очень оригинальный человек, если попали на эту страничку. Согласитесь, не так и много людей ищут бытовой электрокардиограф или кардиограф для дома!


Да и как может быть этот прибор бытовым, если цена на него не опускается ниже тысячи долларов!? Вот мы и решили, последовав примеру наших иностранных единомышленников создать современный, высокотехнологичный прибор действительно доступный простым смертным (как по стоимости, так и по простоте работы с ним), а не только лишь отнюдь небедным частным клиникам и специально подготовленному персоналу. Что, собственно, мы и сделали. Конечно же, современный кардиограф - это очень серьезный прибор, ведь его разработка требует массы знаний в области микроэлектроники, программирования, вычислительной математики, медицины, соблюдения ряда жестких требований по электробезопасности. Конечно же, мы не намерены останавливаться на достигнутом и продолжаем совершенствование нашего комплекса.

Если Вас интересуют специфические функции, связанные с анализом кардиограмм - дайте нам знать и мы постараемся их реализовать.

Сотрудничество

То, что мы сейчас представляем Вашему вниманию - уже не первая версия ЭКГ, и не вторая :-). И мы отладили её так хорошо, что не способны своими силами вынудить функционировать некорректно, и нам нужна Ваша помощь.  Пожалуйста, оставляйте свои отзывы и впечатления. Этим Вы поможете сделать систему лучше.

А если у Вас возникло желание сотрудничать с нами в развитии кардиографа и его распространении - мы будем рады Вашей инициативе и окажем максимальное содействие, чтобы наше общее дело было несомненно взаимовыгодно и полезно.

История разработки

Первый анонс
Отладка приставки

В сентябре 2011 года появилась обновленная версия приставки и ПО. Прошивка идет под номером 6, работает с ECG Control 1.2.

В декабре 2012 года вышло очередное обновление прошивки (v.8) и ПО (v.2.0).

В декабре 2016 года прошивка снова была доработана с учетом пожеланий пользователей (ученых-исследователей).

В марте 2017 года мы выпустили новую обновленную версию - прибор для регистрации ЭКГ стал чувствительнее, более компактным и симпатичным (по нашему скромному мнению).

В марте 2020 мы разработали обновленную версию прибора - теперь в нем добавлен один грудной канал ЭКГ.

Программа ECG Control

Чтобы оценить возможности программы по просмотру и анализу кардиограмм, скачайте нашу программу и установите её.

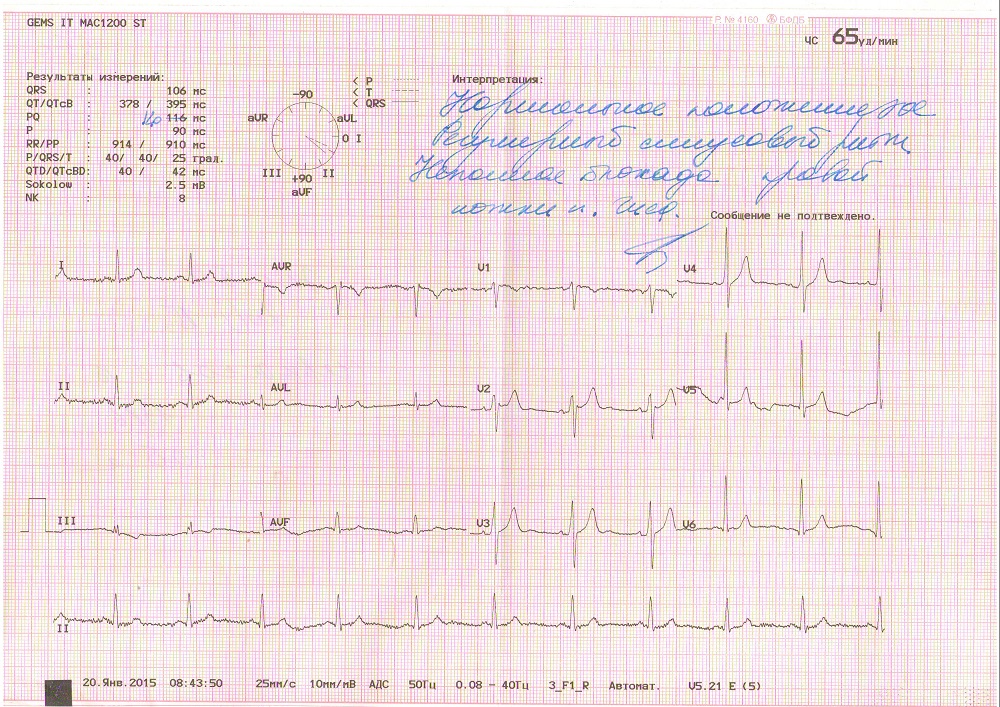

На сайте есть примеры записей кардиограмм, вы можете открыть их в программе, и опробовать её в работе.

Для комфортной работы с программой ECG Control требуется компьютер с операционной системой Windows XP, 7, 8, 10, и тактовой частотой процессора не менее 900 МГц. Этим требованиям в наши дни удовлетворяют практически все современные, даже самые маленькие компьютеры типа "нетбук".

Что наша программа умеет выполнять:

регистрировать кардиограмму в шести стандартных отведениях ЭКГ, сохранять кардиограмму в файл, позволяет проводить автоматизированный контурный анализ, анализ вариабельности сердечного ритма, выводить кардиограмму на печать, экспортировать зарегистрированные кардиограммы в текстовый файл и файл формата edf.

Техническая документация

Всё для самостоятельного изготовления электрокардиографа - схема, печатная плата, прошивка микроконтроллера, на что нужно обратить внимание при изготовлении приставки к компьютеру.

Условия использования

Без ограничений для некоммерческого или личного использования, а также, если вы собираетесь продавать  собранное вами устройство своим друзьям и знакомым.

ВНИМАНИЕ!

Программа ECG Control и USB приставка-кардиограф не сертифицированы и не будут проходить государственную сертификацию в качестве медицинского оборудования! Не используйте их в медицинских учреждениях и во всех случаях, где требуется применение сертифицированных медицинских приборов.

USB кардиограф "ECG Lite" - только для личного использования, и, по моему убеждению, должен оставаться доступным бесплатно для всех желающих изготовить её самостоятельно (что несовместимо с сутью сертификации).

Желаю Вам крепкого здоровья и успехов во всех добрых начинаниях!

домашний кардиограф, портативный кардиограф, купить кардиограф для животных, ветеринарный кардиограф, купить электрокардиограф для дома, http экг диагностика аритмий, Электрокардиограф личный, ЭКГ для себя

Заметки о приборе "ECG Lite"
Скачать программу ECG Control 4.0
Скачать инструкцию в pdf
Купить USB кардиограф "ECG Lite"

подборка портативных аппаратов / Блог компании Medgadgets / Хабр

Недавние отечественные проекты, один из которых представили мы, другой — появился на GeekTimes в «авторском» посте, натолкнули на мысль о короткой подборке на тему портативных аппаратов ЭКГ, и все, что мы нашли — под катом.



AfibAlert

Девайс, который создан специально для диагностики фибрилляции предсердий, хотя и записывает ЭКГ полностью. После процедуры пользователь получает мгновенные цветовые уведомления, и если загорается «красный телефон», необходимо сейчас же связаться с врачом! Желтый индикатор означает, что данные не получены, а зеленый, что логично, оповещает о том, что никаких рисков на данный момент нет. В процессе измерений отображается и ЧСС.

Данные ЭКГ могут быть извлечены несколькими разными способами, в том числе с помощью мобильных приложений для IOS и Android. Также пользователь может выгружать их с помощью USB на компьютер и отправлять в облако AfibAlert, чтобы открыть возможность своему врачу работать с ними.

AliveCor

Чехол для мобильного телефона, который позволяет записывать ЭКГ. Довольно «громкий» проект, активно поддерживаемый прессой. Данные измерений остаются в памяти смартфона, их можно просматривать на компьютере. Также за дополнительную плату можно получить расшифровку кардиолога.

Измерения удобнее всего производить, приложив пальцы к контактам устройства. При этом «поменять» отведения можно, снимая замеры с груди или приложив чехол к ноге. В настоящее время ассортимент расширился, и пользователям предлагается купить отдельно «пластину» с контактами вместо чехла.

CardioQvark

Еще один чехол, о котором недавно написала alinatestova на Geektimes. Несмотря на внешнее сходство с AliveCor, девайс работает по иной технологии, а его меню чуть более информативно. На встрече с авторами проекта нам пояснили, что для проекта запущен процесс получения медицинского сертификата, а в данный момент он проходит клинические испытания в московских больницах.

КардиоКварк позволяет вести учет ЭКГ, контролировать баланс вегетативной нервной системы, анализировать уровень стресса. Для удобства пользователя в приложении существует «шкала-светофор», которая не является диагнозом! Но подсказывает, насколько состояние удовлетворительно/не удовлетворительно. В остальном приложение общается «медицинским» языком, который понятен кардиологу, услуги которого доступны в облачном сервисе.

Проект создан отечественными учеными.

ECG-Chek

Еще один чехол с двумя электродами, который позволяет записывать ЭКГ на смартфон или просматривать его на компьютере. Обладает своей системой предупреждений.

CardioPad

Наиболее похожий на оба предыдущих — CardioPad от компании RootiLabs. По сути, это будет чуть более дешевый аналог трекера W/me2, и в этом случае также ключевым преимуществом перед другими гаджетами останется возможность измерения давления.

Пока интерфейс CardioPad до конца не ясен, и, возможно, он будет работать вместе с приложением W/me2. Там же ЭКГ показывается в таком формате:

В России W/me2 появился в сентябре прошлого года, и к настоящему времени мы довольно много времени со своей стороны уделили софту. В последнем обновлении стала доступна и возможность калибровки устройства, после чего показания давления стали еще точнее.

Dimetek Micro

Портативный и автономный девайс, одобренный FDA. Может использоваться в нескольких режимах, в том числе и как холтер — для постоянного мониторинга. Данные сохраняются в памяти устройства, поэтому доступ к ним врача — невозможен. Для того, чтобы получить консультацию, необходимо извлечь: распечатать или переслать ЭКГ почтой.

«Экспресс-ЭКГ» можно записать из двух пальцев, в то время как для более длительных мониторингов предлагается использовать электроды, которыми также комплектуется устройство. Плюс к этому в комплекте специальные мешочек для ношения.

HeartCheck Pen

Некогда ручка стала первым устройством, которое было одобрено FDA. Удобно носить в кармане, легко использоваться, а принцип действия — зажать двумя пальцами.

Девайс рекомендуется как средство мониторинга после перенесенных инфарктов, инсультов или операций на сердце. Также поможет отследить влияние препаратов на здоровье. Никаких дополнительных проводов и электродов не предусмотрено. В памяти устройства сохраняется до 20 измерений, после чего их необходимо сохранять на компьютере. Сама ручка обладает небольшим цифровым дисплеем.

InstantCheck

Похожий на консоль ЭКГ-аппарат предлагает 30-секундные записи, которые можно мгновенно наблюдать на дисплее, сохранять в памяти устройства, а затем извлекать на компьютер с помощью кабеля.

Также есть режим непрерывного мониторинга, однако полноценным холтером это называть нельзя, так как запись осуществляется все равно последних 30 секунд!

ChoiceMmed MD100E

Девайс обладает дисплеем, что позволяет мгновенно отображать данные, позволяет снимать ЭКГ c с помощью пальцев благодаря расположенным по бокам электродам или же с помощью специальных кабелей, которые также идут в комплекте.

На дисплее виден весь процесс измерения, а в финале предлагается краткая аналитика: общая характеристика в виде системы смайликов и данные о ЧСС. Для дальнейшей работы с данными необходим компьютер и специальное ПО, которое прилагается на диске.

ECG PC-80В

Простой, компактный и один из первых портативных ЭКГ-мониторов, переживший уже несколько поколений. В настоящее время более известна модель 80В.

Модель позволяет снимать ЭКГ откуда угодно (грудь, ноги, руки), сохраняет в памяти до 10 часов данных и позволяет обмениваться ими с устройствами по Bluetooth, USB или Zigbee. Данные потом, конечно, можно распечатать.

Reka E100

Характеризуется как самый простой девайс с несложным доступом к данным на компьютере или, с недавних пор, с помощью смартфона. Собственным дисплеем гаджет не обладает, а записывать ЭКГ можно опять же двумя способами: зажав пальцами в нужных местах или с помощью кабелей.

ECG-донгл

Российская разработка, которой мы посвятили обзор, где в комментариях высказался один из авторов проекта. Флешка присоединяется к Android-смартфону с помощью специально переходника, а записанные результаты «падают» в память устройства.

Также предлагается воспользоваться облаком, где можно за дополнительную плату получить комментарии специалистов-кардиологов. Как утверждают создатели, сейчас идет процесс получения всех необходимых медицинских бумаг для прибора.

Contec ECG80A

Полноценный портативный 12-канальный кардиограф, который сразу печатает ЭКГ. Параллельно к этому в режиме реального времени данные ЭКГ отображаются на небольшом дисплее устройства.

Внутренней памятью устройство не обладает, поэтому необходимо тщательно следить за лентой, так как при ее недостатке данные будут полностью утеряны.

ИсточникДля тех, кто интересуется: Наверное, самый подробный анализ большинства из представленных здесь ЭКГ-аппаратов с подробными анбоксами, скриншотами, характеристиками. Подготовлено врачом!

Самодельный кардиограф (несколько вариантов) | Хочу себе дом! 16+

В сборе это выглядит так:

[​IMG]


4
.Программа: ECG_USB_SND.llb (Labview 5.0) EXE- вариант ( Опробовано под XP, VISTA , Windows 7 )

5. Для отладки аппаратуры можно имитировать сигнал с помощью ГЕНЕРАТОРА-ИМИТАТОРА загрузив в него файл образца одного периода сигнала
например такой: ECG_1_282_76_9.dat (zip) (кардиосигнал с частотой 76,9 ударов/мин + 50Гц помеха)
Это обычный текстовый файл но, т.к. генератор предназначен для имитации сигналов датчиков 4-х тактного двигателя ось Х должна быть от 0 до 720 град,
а частоту ударов сердца нужно задавать в генераторе в оборотах в минуту [​IMG]. Обязательно 76.9 иначе сигнал помехи будет не равен 50 Гц.
По соседнему каналу рекомендую пустить прямоугольный сигнал со скважностью около 5% для контроля искажений.

Для работы с SOUND - платой использованы материалы этого сайта

К сожалению USB и SOUND варианты создают *.bin файлы с разной частотой оцифровки сигнала.
Если в ECG_USB_SND.llb это можно исправить в программе то ЕХЕ вариант прошит жестко на 48000/32 выборок в сек.
В случае работы со штатной звуковой платой вам придется найти переходные конденсаторы в канале микрофонного входа
(обычно 1 на входе и 1 в усилителе микрофона) и увеличить их емкость до десятков микрофарад.

3. Кардиограф на базе bluetooth гарнитуры с микросхемой BC31A223A (От телефонов Sony Ericsson):

1. Подготовка гарнитуры.
Заключается в отключении микрофона путем удаления конденсатора C10, вывода на разъем дифф входа
микрофонного усилителя микросхемы ( MIC_N и MIC_P ) и напряжения VOUT (2,7V) для питания подключаемых к разему усилителей.
Как это было сделано показано на рисунке ниже.
Телефон гарнитуры решил пока не трогать для того чтобы использовать по его прямому назначению.
[​IMG]

2. Установка драйверов BLUETOOTH имеющих поддержку гарнитуры.
В моем случае не подошли следующие драйвера:

Microsoft - он не поддерживает профиль работы с гарнитурой

Widcomm - он не распознал оба моих USB-Bluetooth устройства

Остановился на Bluesoleil - Поставил версию BlueSoleil 6.4.314.3

Вопрос достаточно проблемный поэтому кому-то возможно придется решать его по другому.

После этого можно начинать эксперименты.

На данный момент имеются следующие результаты:

Максимальный входной сигнал имеет размах +/- 32мВ при 15 битах разрешения и частотой оцифровки 8кГц что позволяет снимать кардиограмму
при подключении электродов через разделительный конденсатор к контактам MIC_N и MIC_P выведеным на внешний разъем.
Пример картинок приведены на рисунке.

[​IMG][​IMG]

Связь оказалась достаточно некачественной. Довольно часто проходят помехи или разрывы потока, что проявляется в виде импульсной помехи.
Так что мониторирование ЭКГ по Холтеру через Bluetooth-гарнитуру, похоже, невозможно.

После обычной процедуры подключения гарнитуры кардиограмму можно записать удобным вам способом в *.wav файл
для дальнейшей обработки или воспользоваться приведенной выше программой Кардиографа на базе звуковой USB платы

4. Кардиограф на базе PSoC (Programmable System-on-Chip) от Cypress Semiconductor.

Если существует такая прекрасная вещь как PSoC , то можно попробовать собрать кардиограф например на CY8CKIT-014 PSoC® 5 FirstTouch™ Starter Kit

Проект для PSoC Creator 1.0 : ECG.ZIP

Кроме КИТа понадобится простой усилитель (например приведенный выше усилитель для звуковой платы (вывод 5 - заземлить и уменьшить к-т усиления).
Выглядеть может например так:
[​IMG]

Задачи решаемые устройством(пока):
1.Оцифровка сигнала 12-битным АЦП (2 байта) с частотой 1кГц

2.Отключаемая фильтрация сигнала (LP_cutoff = 30Hz или выше)

[​IMG]

3.Непрерывная отправка 2-х байтных отсчетов АЦП в COM-порт (побайтно: младший-старший пакетами по 64байта).

Поскольку это начальный (надеюсь) вариант то программа для PC - простая гляделка:

ECG_PSoC.exe - .EXE вариант
ECG_PSoC.llb - .llb вариант (LabVIEW 5.0)

_________________________________________________________________

Если совсем не хочется делать свою аналоговую часть, то можно обойтись и тем что есть в PSoC :
От себя придется добавить 3 резистора и 2 конденсатора.
Выглядеть может так:
[​IMG]
Проект для PSoC Creator 1.0 : ECG_PGA.zip

Можно использовать указаную выше гляделку, тлоько масштаб по оси х будет неверным.

Реальный сигнал, снятый на человеке выглядит так:

[​IMG]

Хотелось бы сделать индикацию на LCD и запись на SD-card, но, мне это пока не по зубам....

5. Имитатор кардиосигнала на базе PSoС4 (Programmable System-on-Chip)

[​IMG][​IMG][​IMG]
Устройство предназначено для облегчения отладки устройств

путем создания сигналов, имитирующих реальный сигнал датчиков.

В данном варианте зто кардиосигнал.

Конструкция явно избыточная, но это делалось для освоения работы с

дисплеем 2.2" Serial SPI TFT Color LCD Module Display 240X320 w/ PCB Adpater / SD Socket

Проект для PSoC Creator 3.0 : TFT240x320_ECG_Simulator.zip

Файлы для SD_карты к проекту: SD_Files.zip



Программное обеспечение кардиографа – Моя автоматика

ECG Control 3.10 (2016.07.19)

+ Реализован экспорт и импорт записей кардиограмм в европейском формате данных для биомедицинских применений (EDF)
* Заменен алгоритм обнаружения зубцов для вычисления мгновенной ЧСС на более простой и гибкий (используется в анализе ВСР и при просмотре кардиограмм)
* Единый планировщик для всех внутренних задач (устранение коллизий и снижение нагрузки на ЦП)
* Исправлены замеченные недочеты в работе GUI, внесен ряд улучшений в плане юзабилити
* Обновлен перевод интерфейса на английский
* В состав инсталлятора включена последняя версия драйверов VCP FT232
- Устранено множество найденных багов (обновлены общие библиотеки)
+ Добавлены новые (еще неведомые) баги.

ECG Control 3.05 (2014.03.10)

* Многочисленные обновления потрохов
+ Встроена поддержка интернационализации интерфейса, справок и диагностики
+ Выполнен перевод на английский. Теперь можно выбрать русский или английский язык интерфейса
* Уведомления о выходе новой версии еще менее надоедливы. Теперь при наличии обновления будет появляться пункт главного меню, уведомляющий об этом.

ECG Control 3.01 (24.09.2013)

* Обновлены низкоуровневые компоненты
* Внесены небольшие исправления в логику работы интерфейса пользователя

ECG Control 3.00 (30.08.2013)
+ Встроен анализ ВСР
+ Добалена возможность экспорта и импорта БД диагнозов по контурному анализу
* Мелкие изменения графического интерфейса программы
* Новый код шаблонов менеджера памяти, фабрики объектов, очередей, модуля работы с последовательным портом
* Обновлен инсталлятор драйвера VCP FT232 до последней версии

ECG Control 2.1x
ECG Control 2.13 (25.02.2013)

* Изменения в интерфейсе по рекомендациям пользователей (поведение кнопок Сохранить и Новая запись, быстрый переход к анализу кардиограммы из режима записи, отображение импульса 1мВ в начале записи)
* Разнесена цифровая фильтрация и отрисовка по разным таймерам
*Изменен алгоритм определения скорости плавной отрисовки в реальном времени

ECG Control 2.12 (11.02.2013)
* Изменен способ формирования изображений для вывода на принтер. Это исправление затрагивает, в первую очередь, пользователей Windows XP с малым объемом памяти видеоадаптера, которые не могли выполнять печать из программы
* Исправлен баг, заключающийся в отсутствии записи в файле, и вызываемый переполнением очереди сообщений на компьютерах с очень высокой загрузкой процессора (со слабыми процессорами)
* Улучшен алгоритм автоматической расстановки маркеров по кардиосигналу
* Используются обновленные классы фабрик объектов и менеджера памяти

ECG Control 2.11 (11.01.2013)
* Мелкие багфиксы (2.11)
ECG Control 2.1 (29/12/2012)
* Исправлены (внесенные в версии 2.0) баги, касающиеся корректности вычисления амплитудных и временных параметров кардиосигнала при контурном анализе
* Теперь в окне анализа отображается только по одному, вычисленному усреднением по фрагменту, периоду во всех отведениях
* Изменен алгоритм автоматического обнаружения зубцов
* Обновлены компоненты, связанные с автоматической диагностикой (на заметку: новый формат базы диагнозов отличается от прежнего)
+ Добавлена функция сброса зафиксированных маркеров зубцов (по всплывающему меню ПКМ)
+ Добавлен вывод амплитудных параметров по всем отведениям в результатах контурного анализа

ECG Control 2.0 (15.12.2012)
ПО обновлено 22.12.2012. Благодарим за тестирование Валерия Бологова.
Основная цель обновления - унификация с компонентами из других моих программ, чтобы снизить затраты времени на последующие обновления ПО.
* обновление компонентов обмена с устройством
* в инсталляшку добавлена последняя версия драйвера преобразователя интерфейса от FTDI
+ поддержка новой версии прошивки устройства Ecg Light v8.0. Предыдущая версия железа (6.0) также поддерживается
* произведена замена цифрового фильтра на нашу последнюю разработку - режектор реального времени. Теперь низкочастотные составляющие кардиосигнала ограничены аппаратной частью (а не длительностью выборки преобразования Фурье), а задержка отображения значительно уменьшилась
* кардинальное усовершенствование графического движка. Теперь он такой же, как и в фотоплетизмографе. Изменен режим развертки во время записи и предварительного просмотра; теперь можно "таскать" запись при просмотре, ухватившись за неё мышкой
+ добавлено отображение маркеров и ручная корректировка их положения при анализе
* улучшен интерфейс программы - убрана страница выбора режимов работы, упрощен интерфейс цифрового фильтра
* исправлены ошибки с позиционированием объектов в окне, иногда возникающие при изменении размеров окна программы на закладке "Анализ"
+ теперь можно делать паузу в процессе записи
* запись и отображение полностью разнесены по разным потокам выполнения, что есть хорошо 🙂
* обеспечена дружественность к UAC Windows 7 - для хранения настроек больше не используется папка программы, и её вовсе необязательно выполнять от имени администратора
+ встроено информирование о появлении новой версии программы. Проверка осуществляется при завершении работы программы, поэтому желательно разрешить  ECG Control ходить в интернет, если это запрещает антивирус или брандмауэр. Программа не отправляет в сеть никакой информации, кроме НTTP запроса на получение сведений о последней версии на этом сайте.

ECG Control 1.2 (25.09.2011)

* Изменен интерфейс программы, применена более качественная графика
* Переработан код, работающий с железом, практически всё подверглось оптимизации по быстродействию.
* Новый формат файлов записей, не совместим с форматом версии 1.0

ECG Control 1.0 (11.09.2009)
Это первая опубликованная версия программы.

Использование домашнего кардиографа ECG Light. Урок #1 – Моя автоматика

Моя автоматика …и не только…
  • Главная
  • Товары-описание
    • USB-приставка к ПК «ECG Lite»
    • USB-приставка к ПК «Pulse Lite»
    • Контроллер заряда «SolarMaster»
  • Блог
    • Кардиография
    • Фотоплетизмография
    • Домашняя автоматика
    • Стоит попробовать
    • Не стоит и пробовать
    • Программирование
    • Все статьи
  • Магазин
  • Контакты
6 июля 2016 Альбина 0 коммент.

Кардиограф | My site



  Самодельный кардиограф (несколько вариантов)
The homemade ECG

??????







          Небольшая игрушка на базе USB осциллографа.
      или дешевой USB- sound платы для SKYPE - телефонии.

      Позволяет записать кардиограмму в файл.bin
      а так-же воспроизвести в реальном времени результаты сохраненных замеров.
      К сожалению не нашел программ для расшифровки кардиограмм
      и не знаю как правильно сохранить файл, поэтому это просто  *.bin файл.
      Может пригодиться для  выявления редких отклонений в ЭКГ,
      которые бывает трудно зафиксировать при редких
      и коротких посещениях кабинета ЭКГ
      или просто для наблюдения за сердцем если у вас есть знакомый кардиолог(.

      Посмотреть список литературы по этой теме и добавить свою информацию
      можно на форуме в теме   Какие книги посоветуете?

      Узнать что  делать с полученой кардиограммой
      и предложить свой вариант можно на форуме
      в теме  Кардиограмма получена. Что дальше?

      Там же на форуме можно посмотреть и добавить свои   Ссылки на сайты о кардиологии и кардиографах

Подключать электроды будем по самой простой схеме:




Можно для начала упростить задачу, подключив провода отведений к плечам, а заземление - на запястье.
Возможные варианты подключения:

Электроды для начала могут быть самодельными, но, учитывая сложность задачи, желательно со временем обзавестись промышленными из специальных материалов.
Вот, например один из множества вариантов:
Disposable ECG Electrode is Ag or AgCl electrode, which consist of base lining material, conductive gel, and electrode buckle.

Так как усилители не имеют гальваноразвязки, то все эксперименты в целях безопасности и для снижения помех необходимо проводить с ноутбуком не подключенным к сети 220В.



1. Кардиограф на базе  USB осциллографа



      Программа     ECG.llb     Для версии LabVIEW5.0

      (версия  для   USB осциллографа)

       ECG.EXE         exe - файл

    Модуль усилителя - любой усилитель с закрытым (>4 мкФ) входом и Кус >=100

     В моем случае используется модуль KARDIO от USB_осциллографа.

 Схема и конструкция выглядят так:



  DA1 можно не устанавливать, а провод RRL - подключить к земле.

  R6+R7+R8  = 100-400 Ом   (150)

  Bxoды от левой и правой руки  подключить к R11 и R12   через неполярные конденсаторы  8.0 -10.0 мкФ  для устранения возможного гальванического смещения (до сотен мкВ)

Файл платы кардиоусилителя в формате  JPG:    CARDIO_JPG.zip              в формате PCB2004:  Kardio_PCB2004.zip

Плата  модуля микроконтроллера и прошивка - на страничке  модуль  осциллографа.

Все объединено в один корпус для компактности.  Если в этом нет необходимости  можно просто использовать модуль  осциллографа
в паре с модулем кардиоусилителя. Или сделать свое устройство передающее данные в указаном в  модуле  осциллографа  формате.



Программа корректор.          Korrektor.llb

   Позволяет выровнять кардиограмму :

Выглядеть этот вариант может так:


2. Кардиограф на базе  звуковой USB платы
ECG of the USB sound card


Верся для USB sund card на базе микросхемы для SKYPE телефонов  AP-T6911 или любой другой, позволяющей измерять напряжение постоянного тока:

1. Приобретаем за 2-10$ нечто подобное :   например этот: http://www.dealextreme.com/details.dx/sku.22475
2. Отключаем микрофонный усилитель. остается только 10-битный АЦП с входным смещением около 2,5 вльт
     которое придется компенсировать если будете мерять и постоянное напряжение.
      Модернизируем USB - Sound плату (См рисунки)

                   Выглядит это примерно так:

   при условии что там стоит микросхема  SKYPE телефона  AP-TP6911_02EV10

    Предупреждение: модели меняются постоянно.....

    TP6911_02EV10.pdf - описание и схема включения



3. Cобираем кардиоусилитель с питанием от 5 вольт наример такой:



R4 -подбираем по симметрии ограничения большого сигнала.
R9 - усиление. Если убрать С6 и С7 можно мерять постоянку, но кардиосигнал будет нестабилен.

Хороших точностных показателей не ждите. Особенно стабильности 0.

Сборка - на макетной плате
В результате получаем нечто подобное:

    В сборе это выглядит так:



4
.Программа:     ECG_USB_SND.llb (Labview 5.0)                      EXE- вариант     ( Опробовано под XP, VISTA , Windows 7  )

5. Для отладки аппаратуры можно имитировать сигнал с помощью ГЕНЕРАТОРА-ИМИТАТОРА загрузив в него файл  образца одного периода сигнала
    например такой: ECG_1_282_76_9.dat (zip)   (кардиосигнал с частотой 76,9 ударов/мин + 50Гц помеха)
    Это обычный текстовый файл но, т.к. генератор предназначен для имитации сигналов датчиков 4-х тактного двигателя ось Х должна быть от 0 до 720 град,
    а частоту ударов сердца нужно задавать в генераторе в оборотах в минуту . Обязательно 76.9 иначе сигнал помехи будет не равен 50 Гц.
По соседнему каналу рекомендую пустить прямоугольный сигнал со скважностью около 5% для контроля искажений.

Для работы с SOUND - платой использованы материалы этого сайта

К сожалению USB и SOUND варианты создают *.bin  файлы  с разной частотой оцифровки сигнала.
 Если в  ECG_USB_SND.llb  это   можно исправить в программе то ЕХЕ вариант прошит жестко на 48000/32 выборок в сек.
 В случае работы со штатной звуковой платой вам придется найти переходные конденсаторы в канале микрофонного входа
(обычно 1 на входе и 1 в усилителе микрофона) и увеличить их емкость до десятков микрофарад.


3. Кардиограф на базе bluetooth гарнитуры с микросхемой  BC31A223A (От телефонов Sony Ericsson):

1. Подготовка гарнитуры.
Заключается в отключении микрофона путем удаления конденсатора C10, вывода на разъем дифф входа
микрофонного усилителя микросхемы ( MIC_N и MIC_P ) и напряжения VOUT (2,7V) для питания подключаемых к разему усилителей.
Как это было сделано показано на рисунке ниже.
Телефон гарнитуры решил пока не трогать для того чтобы использовать по его прямому назначению.

2. Установка драйверов BLUETOOTH  имеющих поддержку гарнитуры.
В моем случае не подошли следующие драйвера:

Microsoft -  он не поддерживает профиль работы с гарнитурой

Widcomm -  он не распознал оба моих USB-Bluetooth устройства

Остановился на  Bluesoleil   -  Поставил версию BlueSoleil 6.4.314.3

Вопрос достаточно проблемный поэтому кому-то возможно придется решать его по другому.

После этого можно начинать эксперименты.

На данный момент имеются следующие результаты:

Максимальный входной сигнал имеет размах +/- 32мВ  при 15 битах разрешения и частотой оцифровки 8кГц что позволяет снимать кардиограмму
 при  подключении электродов через разделительный конденсатор к контактам  MIC_N и MIC_P  выведеным на внешний разъем.
Пример картинок приведены на рисунке.



Связь оказалась достаточно некачественной. Довольно часто проходят помехи или разрывы потока, что проявляется в виде импульсной помехи.
Так что мониторирование ЭКГ по Холтеру через Bluetooth-гарнитуру, похоже, невозможно.

После обычной процедуры подключения гарнитуры кардиограмму можно записать удобным вам способом в *.wav  файл
для дальнейшей обработки или воспользоваться   приведенной выше программой  Кардиографа на базе  звуковой USB платы



4. Кардиограф на базе PSoC (Programmable System-on-Chip) от Cypress Semiconductor.

Если существует такая прекрасная вещь как  PSoC ,  то можно попробовать собрать кардиограф например на    CY8CKIT-014 PSoC® 5 FirstTouch™ Starter Kit

Проект для  PSoC Creator 1.0 :       ECG.ZIP

Кроме КИТа понадобится простой усилитель (например приведенный выше усилитель для звуковой платы (вывод 5 - заземлить и уменьшить к-т усиления).
Выглядеть может например так:

Задачи решаемые устройством(пока):
1.Оцифровка сигнала 12-битным АЦП (2 байта) с частотой 1кГц

2.Отключаемая фильтрация сигнала (LP_cutoff = 30Hz или выше)

3.Непрерывная отправка 2-х байтных отсчетов АЦП в COM-порт (побайтно: младший-старший пакетами по 64байта).

Поскольку  это начальный (надеюсь) вариант то программа для PC - простая гляделка:

  ECG_PSoC.exe            - .EXE вариант
  ECG_PSoC.llb           - .llb вариант (LabVIEW 5.0)

_________________________________________________________________

Если совсем не хочется делать свою аналоговую часть, то можно обойтись и тем что есть в PSoC :
От себя придется добавить 3 резистора и 2 конденсатора.
Выглядеть может так:

Проект для  PSoC Creator 1.0 :     ECG_PGA.zip

Можно использовать  указаную выше гляделку, тлоько масштаб по оси х будет неверным.

Реальный сигнал, снятый на человеке выглядит так:

Хотелось бы сделать индикацию на LCD и запись на SD-card, но, мне это пока не по зубам....



5. Имитатор кардиосигнала  на базе PSoС4 (Programmable System-on-Chip)



Устройство предназначено для облегчения отладки устройств

путем  создания сигналов, имитирующих реальный сигнал датчиков.

В данном варианте зто кардиосигнал.

Конструкция явно избыточная, но это делалось для освоения работы с

дисплеем   2.2" Serial SPI TFT Color LCD Module Display 240X320 w/ PCB Adpater / SD Socket

 Проект для  PSoC Creator 3.0 :      TFT240x320_ECG_Simulator.zip

 Файлы для SD_карты к проекту:    SD_Files.zip

Доступный USB ЭКГ - Мои домашние устройства

Кому это нужно?

Вы должны быть оригинальным человеком, если ищете недорогой электрокардиограф. Без сомнения, вы согласитесь со мной, что большинство людей придерживаются общественного мнения об электрокардиографии. Несмотря на доступность и дешевизну многих электронных устройств, медицинское оборудование по-прежнему считается доступным для специалистов в больнице или аналогичном учреждении.В последнее десятилетие мы все стали свидетелями появления новых методов визуализации сердца. Методы и устройства становятся все более сложными и дорогими. В настоящее время прилагаются интенсивные усилия по улучшению неинвазивных методов визуализации за счет улучшенной обработки данных и высокоточных электронных компонентов.

Мы признаем первостепенную важность таких исследований и разработок. Но постойте ... А пациенты, страдающие сердечно-сосудистыми заболеваниями? Какими устройствами они обладают, чтобы контролировать свое состояние здоровья, помимо кабинета кардиолога? К сожалению, у большинства из них есть сфигмоманометр (измеритель артериального давления) и собственные ощущения как показатель здоровья и простейший показатель излечения.Более того, очень сложно поставить диагноз патологического состояния сердца, которое характеризуется эпизодами боли в груди. Большинство случаев приступа боли происходит дома, и у человека нет возможности тщательно проверить состояние сердца, а кардиолог не может найти никаких отклонений на электрокардиограмме, зарегистрированной в больнице.

В конце концов, как избежать внезапной сердечной смерти при неуверенности в «ежедневном состоянии сердца»? Конечно, мы могли бы говорить до конца света о загрязнении воздуха, аспирине, стрессе, здоровом питании и так далее, но нет смысла говорить очевидное.Лучший способ предотвратить сердечную недостаточность - контролировать определенные заболевания. Этот факт мы как раз учли некоторое время назад. Мы решили разработать дешевое медицинское устройство, которое могло бы помочь людям, страдающим сердечными заболеваниями, контролировать свое состояние. Электрокардиография признана лучшим методом в настоящее время для составления точного представления о функциональной активности сердца. Вот почему были приложены большие усилия для разработки портативного электрокардиографа, подходящего для домашнего использования.И мы смогли справиться с этой задачей!

Характеристики производительности

Портативный электрокардиограф - это компьютерное устройство, которое подключается к порту USB и обменивается данными по протоколу USB. Компьютерное программное обеспечение позволяет записывать 6 различных сигналов ЭКГ (отведения от конечностей I, II, III и отведения от конечностей aVR, aVL и aVF), просматривать, сохранять и распечатывать их. Программное обеспечение также выполняет автоматический анализ контуров кривых ЭКГ. Ознакомиться со всеми техническими характеристиками портативного usb-кардиографа можно здесь.

Сотрудничество

Конечно, ЭКГ - сложное устройство, и для его разработки необходимы хорошие знания в области программирования, схемотехники, вычислительной математики, медицины и т. Д. Мы не собираемся останавливаться на достигнутом. Продолжаем улучшать наше устройство. Мы хотим, чтобы вы помогли нам в этом проекте! Сообщите нам, если Вам интересно иметь такое устройство. Какие варианты необходимы и желательны?

Было бы здорово, если бы вы захотели сотрудничать с нами в разработке, усовершенствовании и распространении портативных электрокардиографов USB.Вы можете отправить нам свои предложения по электронной почте (наш адрес электронной почты: [email protected]).

Программное обеспечение для управления ЭКГ

Наш электрокардиограф USB работает под управлением программного обеспечения, которое разработано для записи, просмотра, обработки, сохранения и печати сигналов ЭКГ. Он написан на C ++ и работает под Windows 8, 7, Vista и XP. Вы можете скачать ECG Control (программное обеспечение для ЭКГ), чтобы ознакомиться с его возможностями. Загрузите примеры записей ЭКГ и используйте их для тестирования нашей компьютерной программы.Руководство пользователя для контроля ЭКГ находится здесь.

Скачать установщик управления ЭКГ

Скачать образец электрокардиограммы (первый)

Скачать пример электрокардиограммы (второй)

Среда использования

Электрокардиограф USB предназначен только для частного использования. Он не предназначен для использования в медицинских учреждениях, так как предложений медицинского профессионального оборудования для клиник очень много. Он имеет удобный интерфейс, который помогает неквалифицированному пользователю легко работать с устройством.

как сделать электрокардиограф, дешевый ЭКГ, построить простой усилитель ЭКГ, домашний кардиограф, USB ЭКГ

.Приставка для электрокардиографа

USB - Мои домашние устройства

Компьютерный электрокардиограф может использоваться для измерения, просмотра, сохранения и печати ЭКГ.

Приставка для ЭКГ обнаруживает и усиливает сигналы ЭКГ с поверхности кожи. Цифровой сигнал передается на ПК по интерфейсу USB 2.0. Все процедуры записи, просмотра и обработки сигналов выполняются на ПК. Работа с программой для ПК «Контроль ЭКГ» не требует особых навыков.Он имеет удобный интерфейс и встроенные подсказки, которые помогают легко ознакомиться с системой.

Технические характеристики USB-электрокардиографа представлены ниже.

Если вам нужно более подробное описание последней версии нашего устройства, нажмите здесь.

Технические параметры:

Записанные отведения I, II, III (стандартные отведения от конечностей), avR, avL, avF (расширенные отведения от конечностей)
Частота дискретизации АЦП 3 кГц на измерительный канал
Разрешение АЦП 10 бит
Полный диапазон измерения от –2 до 2 мВ
Разрешение напряжения АЦП 3.9 мВ
Постоянная времени 3 секунды
Настройки цифрового фильтра регулируемый (3 режима работы), по умолчанию - 50 Гц и высокие гармоники
Коэффициент подавления синфазного сигнала более 100 дБ
Протокол связи, используемый для связи с ПК USB 2.0
Блок питания от порта USB
Потребляемая мощность 200 мВт
Масса 250 г

Руководство пользователя программы USB электрокардиографа (ECG Control) находится здесь.

.

Загрузить Cardiograph 1.0

Измеряйте частоту сердечных сокращений с помощью веб-камеры, полагаясь на это легкое приложение, которое обеспечивает быстрые и удобные результаты

Забота о своем здоровье - важная задача, так как различные простые проблемы, если их не лечить, могут привести к более серьезным осложнениям.

В настоящее время вы можете положиться на некоторые приложения, которые могут помочь вам отслеживать определенные показатели здоровья, например Cardiograph .

Обратите внимание, что это программное решение может работать должным образом только в том случае, если вы предоставите ему веб-камеру.

Простая установка

Настроить эту программу на вашем компьютере можно легко, так как она не требует от вас выполнения какой-либо сложной настройки во время ее установки.

Он имеет простой, удобный интерфейс с простыми функциями, что позволяет вам получить к ним доступ с минимальными трудностями.

Измеряет частоту сердечных сокращений

Этот инструмент может помочь вам отслеживать частоту сердечных сокращений, позволяя измерять ее с помощью веб-камеры. Вам просто нужно подключить устройство видеозахвата к компьютеру, нажать кнопку в форме сердца, приложить палец к объективу веб-камеры и дождаться результатов.

В главном окне есть два разных раздела, один из которых предоставляет вам графическую информацию о вашей частоте сердечных сокращений в реальном времени, а другой - количество ударов в минуту после анализа данных.

Конфигурация не требуется
Кардиограф

не имеет стандартного меню конфигурации, окна или панели. Следовательно, использовать его можно так же просто, как положить палец на объектив веб-камеры, нажать специальную кнопку в главном окне и дождаться результата.

Вы можете не получить ожидаемую обратную связь так быстро по определенным причинам, в том числе: слабое освещение, плохое качество веб-камеры или движение.

Легкое приложение, которое поможет вам измерить частоту сердечных сокращений с помощью веб-камеры

В заключение, Cardiograph - это простая программа, которая может помочь вам отслеживать частоту сердечных сокращений с помощью веб-камеры.Его можно легко установить на свой компьютер, его интерфейс минималистичен, имеет интуитивно понятные функции и не требует дополнительной настройки для полного использования его возможностей.

Зарегистрировано под номером

Пульсометр Измерение пульса Измерение пульса Монитор сердечного ритма Измерение дорожки

.

CONTEC CE / FDA ECG1200G кардиограф электрокардиограмма 12-канальный ПК ЭКГ ЭКГ с аннотацией

400 долларов США.00–600 долларов США / Ед. изм | 1.0 Единица / Единицы (Мин. Заказ)

Перевозка:
Служба поддержки Морские перевозки
.

Отправить ответ

avatar
  Подписаться
Уведомление о
