Радиодетали резисторы виды и обозначения таблица. Обозначение на схемах радиодеталей

Обозначение радиодеталей на схеме

В данной статье приведен внешний вид и схематическое обозначение радиодеталей

Каждый наверно начинающие радиолюбитель видел и внешне радиодетали и возможно схемы,но что чем является на схеме приходится долго думать или искать,и только где то он может прочитает и увидит новые для себя слова такие как резистор, транзистор, диод и прочее.А как же они обозначаются.Разберем в данной статье.И так поехали.

1.Резистор

Чаще всего на платах и схемах можно увидеть резистор,так как их по количеству на платах больше всего.

Резисторы бывают как постоянные,так и переменные(можно регулировать сопротивление с помощью ручки)

Одна из картинок постоянного резистора ниже и обозначение постоянного и переменного на схеме.

А где переменный резистор как выглядет. Это еще картиночка ниже.Извиняюсь за такое написание статьи.

2.Транзистор и его обозначение

Много информации написано, о функциях ихних, но так как тема о обозначениях.Поговорим об обозначениях.

Транзисторы бывают биполярными,и полярными, пнп и нпн переходов.Все это учитывается при пайке на плату, и в схемах.Увидите рисунок,поймете

Обозначение транзистора нпн перехода npn

Э это эммитер , К это коллектор , а Б это база .Транзисторы pnp переходов будет отличатся тем что стрелочка будет не от базы а к базе.Для более подробного еще одна картинка


Есть так же кроме биполярных и полевые транзисторы, обозначение на схеме полевых транзисторов похожи, но отличаются. Так как нет базы эмиттера и коллектора, а есть С - сток, И - исток, З - затвор


И напоследок о транзисторах как же они выглядат на самом деле


Общем если у детали три ножки, то 80 процентов того что это транзистор.

Если у вас есть транзистор и незнаете какого он перехода и где коллектор, база, и вся прочая информация,то посмотрите в сравочнике транзисторов.

Конденсатор, внешний вид и обозначение

Конденсаторы бывают полярные и неполярные, в полярных на схеме приресовывают плюс, так как он для постоянного тока, а неполярные соответствено для переменного.

Они имеют определенную емкость в мКф (микрофарадах) и расчитаны на определенное напряжение в вольтах.Все это можно прочитать на корпусе конденсатора

Микросхемы , внешний вид обозначение на схеме

Уфф уважаемые читатели, этих существует просто огромное количество в мире, начинаю от усилителей и заканчивая телевизорами

Данная статья предназначена для того, чтобы начинающему радиолюбителю было с чего начать. В различных технических изданиях такой материал так же встречается редко. Именно этим он и ценен.

В таблице приводится буквенное обозначение основных радиоэлементов на радиосхемах в соответствии с государственным стандартом (ГОСТом). Указанное в таблице буквенное обозначение радиоэлементов – не догма, и в основном не соблюдается разработчиками радиосхем. Например, в соответствии с ГОСТ, обозначение потенциометра (переменного резистора) – RP, а на схемах чаще всего встречается просто – R. Когда специалист любого уровня «читает» радиосхему, он безошибочно определяет, что буквенное обозначение относится именно к этому потенциометру, а не к другому радиоэлементу. Главное, что первая буква обозначения соответствует.

Бывали случаи, когда я проектировал схему, а когда наносил на схему буквенные обозначения, то вдруг обнаруживал, что я не помню, какой буквой обозначается редко используемый элемент. Тогда я обращался к этой табличке. Поэтому эта таблица с буквенными обозначениями может быть полезной не только начинающим радиолюбителям.

Основное обозначение Наименование элемента Дополнительное обозначение Вид устройства
А Устройство АА
АК
AKS
Регулятор тока
Блок реле
Устройство
B Преобразователи
BF
BK
BL
BM
BS
Громкоговоритель
Телефон
Датчик тепловой
Фотоэлемент
Микрофон
Звукосниматель
С Конденсаторы СВ
CG
Батарея конденсаторов силовая
Блок конденсаторов зарядный
D Интегральные схемы, микросборки DA
DD
ИС аналоговая
ИС цифровая, логический элемент
E Элементы разные EK
EL
Теплоэлектронагреватель
Лампа осветительная
F Разрядники, предохранители, устройства защиты FA
FP
FU
FV
Дискретный элемент защиты по току мгновенного действия
Дискретный элемент защиты по току инерционного действия
Предохранитель плавкий
Разрядник искровой
G Генераторы, источники питания GB
GC
GE
Батарея аккумуляторов
Синхронный компенсатор
Возбудитель генератора
H Устройства индикационные и сигнальные HA
HG
HL
HLA
HLG
HLR
HLW
HV
Прибор звуковой сигнализации
Индикатор
Прибор световой сигнализации
Табло сигнальное
Лампа сигнальная с зелёной линзой
Лампа сигнальная с красной линзой
Лампа сигнальная с белой линзой
Индикаторы ионные и полупроводниковые
K Реле, контакторы, пускатели KA
KH
KK
KM
KT
KV
KCC
KCT
KL
Реле токовое
Реле указательное
Реле электротепловое
Контактор, магнитный пускатель
Реле времени
Реле напряжения
Реле команды включения
Реле команды отключения
Реле промежуточное
L Катушки индуктивности, дроссели LL
LR
LM
Дроссель люминисцентного освещения
Реактор
Обмотка возбуждения электродвигателя
М Двигатели МА Электродвигатели
Р Приборы измерительные PA
PC
PF
PI
PK
PR
PT
PV
PW
Амперметр
Счётчик импульсов
Частотомер
Счетчик активной энергии
Счетчик реактивной энергии
Омметр
Измеритель времени действия, часы
Вольтметр
Ваттметр
Q Выключатели и разъединители силовые
QF
Выключатель автоматический
R Резисторы RK
RP
RS
RU
RR
Терморезистор
Потенциометр
Шунт измерительный
Варистор
Реостат
S Устройства управления и коммутации SA
SB
SF
Выключатель, или переключатель
Выключатель кнопочный
Выключатель автоматический
T Трансформаторы, автотрансформаторы TA
TV
Трансформатор тока
Трансформатор напряжения
U Преобразователи UB
UR
UG
UF
Модулятор
Демодулятор
Блок питания
Преобразователь частоты
V Приборы электровакуумные и полупроводниковые VD
VL
VT
VS
Диод, стабилитрон
Прибор электровакуумный
Транзистор
Тиристор
X Соединители контактные XA
XP
XS
XW
Токосъёмник
Штырь
Гнездо
Соединитель высокочастотный
Y Устройства механические с электромагнитным приводом YA
YAB
Электромагнит
Замок электромагнитный

Чтобы можно было собрать радиоэлектронное устройство, необходимо знать обозначение радиодеталей на схеме и их название, а также порядок их соединения. Для осуществления этой цели и были придуманы схемы. На заре радиотехники радиодетали изображались трехмерными. Для их составления требовались опыт художника и знания внешнего вида деталей. Со временем изображения упрощались, пока не превратились в условные знаки.

Сама схема, на которой нарисованы условные графические обозначения (УГО), называется принципиальной. Она не только показывает, каким образом соединяются те или иные элементы схемы, но и объясняет, как работает все устройство, показывая принцип его действия. Чтобы добиться такого результата, важно правильно показать отдельные группы элементов и соединение между ними.

Помимо принципиальной, существуют и монтажные. Они предназначены для точного отображения каждого элемента относительно друг друга. Арсенал радиоэлементов огромен. Постоянно добавляются новые. Тем не менее УГО на всех схемах почти одинаково, а вот буквенный код существенно отличается. Существует 2 вида стандарта:

  • государственный, в этот стандарт может входить несколько государств;
  • международный, пользуются почти во всем мире.

Но какой бы стандарт ни применялся, он должен четко показать обозначение радиодеталей на схеме и их название. В зависимости от функционала радиодетали УГО могут быть простыми или сложными. Например, можно выделить несколько условных групп:

  • источники питания;
  • индикаторы, датчики;
  • переключатели;
  • полупроводниковые элементы.

Этот перечень неполный и служит лишь для наглядности. Чтобы легче было разобраться в условных обозначениях радиодеталей на схеме, необходимо знать принцип действия этих элементов.

Источники питания

К ним относятся все устройства, способные вырабатывать, аккумулировать или преобразовывать энергию. Первый аккумулятор изобрел и продемонстрировал Александро Вольта в 1800 году. Он представлял собой набор медных пластин, проложенных влажным сукном. Видоизмененный рисунок стал состоять из двух параллельных вертикальных прямых, между которыми стоит многоточие. Оно заменяет недостающие пластины. Если источник питания состоит из одного элемента, многоточие не ставится.

В схеме с постоянным током важно знать, где находится положительное напряжение. Поэтому положительную пластину делают выше, а отрицательную ниже. Причем обозначение аккумулятора на схеме и батарейке ничем не отличается.

Также нет отличия и в буквенном коде Gb. Солнечные батареи, которые вырабатывают ток под влиянием солнечного света, в своем УГО имеют дополнительные стрелки, направленные на батарею.

Если источник питания внешний, например, радиосхема питается от сети, тогда вход питания обозначается клеммами. Это могут быть стрелки, окружности со всевозможными добавлениями. Возле них указывается номинальное напряжение и род тока. Переменное напряжение обозначается знаком «тильда» и может стоять буквенный код Ас. Для постоянного тока на положительном вводе стоит «+», на отрицательном «-«, а может стоять знак «общий». Он обозначается перевернутой буквой Т.

Полупроводники, пожалуй, имеют самую обширную номенклатуру в радиоэлектронике. Постепенно добавляются все новые приборы. Все их можно условно разделить на 3 группы:

  1. Диоды.
  2. Транзисторы.
  3. Микросхемы.

В полупроводниковых приборах используется р-п-переход, схемотехника в УГО старается показывать особенности того или иного прибора. Так, диод способен пропускать ток в одном направлении. Это свойство схематически показано в условном обозначении. Оно выполнено в виде треугольника, у вершины которого стоит черточка. Эта черточка показывает, что ток может идти только по направлению треугольника.

Если к этой прямой пририсован короткий отрезок и он обращен в обратную сторону от направления треугольника, то это уже стабилитрон. Он способен пропускать небольшой ток в обратном направлении. Такое обозначение справедливо только для приборов общего назначения. Например, изображение для диода с барьером Шоттки нарисован s-образный знак.

Некоторые радиодетали имеют свойства двух простых приборов, соединенных вместе. Эту особенность также отмечают. При изображении двустороннего стабилитрона рисуются оба, причем вершины треугольников направлены друг к другу. При обозначении двунаправленного диода изображаются 2 параллельных диода, направленных в разные стороны.

Другие приборы обладают свойствами двух разных деталей, например, варикап. Это полупроводник, поэтому он рисуется треугольником. Однако в основном используется емкость его р-п-перехода, а это уже свойства конденсатора. Поэтому к вершине треугольника пририсовывается знак конденсатора - две параллельные прямые.

Признаки внешних факторов, влияющих на прибор, также нашли свое отражение. Фотодиод преобразует солнечный свет в электрический ток, некоторые виды являются элементами солнечной батареи. Они изображаются как диод, только в круге, и на них направлены 2 стрелки, для показа солнечных лучей. Светодиод, напротив, излучает свет, поэтому стрелки идут от диода.

Транзисторы полярные и биполярные

Транзисторы также являются полупроводниковыми приборами, но имеют в основном два p-n-p-перехода в биполярных транзисторах. Средняя область между двумя переходами является управляющей. Эмиттер инжектирует носители зарядов, а коллектор принимает их.

Корпус изображен кружком. Два p-n-перехода изображены одним отрезком в этом кружке. С одной стороны, к этому отрезку подходит прямая под углом 90 градусов - это база. С другой стороны, 2 косые прямые. Одна из них имеет стрелку - это эмиттер, другая без стрелки - коллектор.

По эмиттеру определяют структуру транзистора. Если стрелка идет по направлению к переходу, то это транзистор p-n-p типа, если от него - то это n-p-n транзистор. Раньше выпускался однопереходный транзистор, его еще называют двухбазовым диодом, имеет один p-n-переход. Обозначается как биполярный, но коллектор отсутствует, а баз две.

Похожий рисунок имеет и полевой транзистор. Отличие в том, что переход у него называется каналом. Прямая со стрелкой подходит к каналу под прямым углом и называется затвором. С противоположной стороны подходят сток и исток. Направление стрелки показывает тип канала. Если стрелка направлена на канал, то канал n-типа, если от него, то p-типа.

Полевой транзистор с изолированным затвором имеет некоторые отличия. Затвор рисуется в виде буквы г и не соединяется с каналом, стрелка помещается между стоком и истоком и имеет то же значение. В транзисторах с двумя изолированными затворами на схеме добавляется второй такой же затвор. Сток и исток взаимозаменяемые, поэтому полевой транзистор можно подключать как угодно, нужно лишь правильно подключить затвор.

Интегральные микросхемы

Интегральные микросхемы являются самыми сложными электронными компонентами. Выводы, как правило, являются частью общей схемы. Их можно разделить на такие виды:

  • аналоговые;
  • цифровые;
  • аналого-цифровые.

На схеме они обозначаются в виде прямоугольника. Внутри стоит код и (или) название схемы. Отходящие выводы пронумерованы. Операционные усилители рисуются треугольником, выходящий сигнал идет из его вершины. Для отсчета выводов на корпусе микросхемы рядом с первым выводом ставится отметка. Обычно это выемка квадратной формы. Чтобы правильно читать микросхемы и обозначения знаков, прилагаются таблицы.

Прочие элементы

Все радиодетали соединяются между собой проводниками. На схеме они изображаются прямыми линиями и чертятся строго по горизонтали и вертикали. Если проводники при пересечении друг с другом имеют электрическую связь, то в этом месте ставится точка. В советских схемах и американских, чтобы показать, что проводники не соединяются, в месте пересечения ставится полуокружность.

Конденсаторы обозначаются двумя параллельными отрезками. Если это электролитический, для подключения которого важно соблюдать полярность, то возле его положительного вывода ставится +. Могут встречаться обозначения электролитических конденсаторов в виде двух параллельных прямоугольников, один из них (отрицательный) окрашивается в черный цвет.

Для обозначения переменных конденсаторов используют стрелку, она по диагонали перечеркивает конденсатор. В подстроечных вместо стрелки используется т-образный знак. Вариконд - конденсатор, меняющий емкость от приложенного напряжения, рисуется, как и переменный, но стрелку заменяет короткая прямая, возле которой стоит буква u. Емкость показывается цифрой и рядом ставится мкФ (микроФарада). Если емкость меньше - буквенный код опускается.

Еще один элемент, без которого не обходится ни одна электрическая схема - это резистор. Обозначается на схеме в виде прямоугольника. Чтобы показать, что резистор переменный, сверху рисуют стрелку. Она может быть соединена либо с одним из выводов, либо являться отдельным выводом. Для подстроечных используют знак в виде буквы т. Как правило, рядом с резистором указывается его сопротивление.

Для обозначения мощности постоянных резисторов могут использоваться знаки в виде черточек. Мощность в 0,05 Вт обозначается тремя косыми, 0,125 Вт - двумя косыми, 0,25 Вт - одной косой, 0,5 Вт - одна продольная. Большая мощность показывается римскими цифрами. Из-за многообразия невозможно провести описание всех обозначений электронных компонентов на схеме. Чтобы определить тот или иной радиоэлемент, пользуются справочниками.

Буквенно-цифровой код

Для простоты радиодетали разделяются на группы по признакам. Группы делятся на виды, виды - на типы. Ниже приведены коды групп:

Для удобства монтажа на печатных платах указываются места для радиодеталей буквенным кодом, рисунком и цифрами. У деталей с полярными выводами у положительного вывода ставится +. В местах для пайки транзисторов каждый вывод помечается соответствующей буквой. Плавкие предохранители и шунты отображаются прямой линией. Выводы микросхем маркируются цифрами. Каждый элемент имеет свой порядковый номер, который указан на плате.

Чтение схем невозможно без знания условных графических и буквенных обозначений элементов. Большая их часть стандартизована и описана в нормативных документах. Большая их часть была издана еще в прошлом веке а новый стандарт был принят только один, в 2011 году (ГОСТ 2-702-2011 ЕСКД. Правила выполнения электрических схем), так что иногда новая элементная база обозначается по принципу «как кто придумал». И в этом сложность чтения схем новых устройств. Но, в основном, условные обозначения в электрических схемах описаны и хорошо знакомы многим.

На схемах используют часто два типа обозначений: графические и буквенные, также часто проставляют номиналы. По этим данным многие сразу могут сказать как работает схема. Этот навык развивается годами практики, а для начала надо уяснить и запомнить условные обозначения в электрических схемах. Потом, зная работу каждого элемента, можно представить себе конечный результат работы устройства.

Для составления и чтения различных схем обычно требуются разные элементы. Типов схем есть много, но в электрике обычно используются:


Есть еще много других видов электрических схем, но в домашней практике они не используются. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому. Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема.

Базовые изображения и функциональные признаки

Коммутационные устройства (выключатели, контакторы и т.д.) построены на контактах различной механики. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается. Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь.

Переключающий контакт бывает двух и трех позиционным. В первом случае работает то одна цепь, то другая. Во втором есть нейтральное положение.

Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т.п. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты. Они приведены на фото ниже.

Основные функции могут выполнять только неподвижные контакты.

Условные обозначения однолинейных схем

Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т. д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.

Основная особенность графических условных обозначений в электросхемах в том, что сходные по принципу действия устройства отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.

Также небольшая разница между условными обозначениями УЗО и дифференциального автомата. Она тоже только в функциях подвижных и неподвижных контактов.

Примерно так же обстоит дело и с катушками реле и контакторов. Выглядят они как прямоугольник с небольшими графическими дополнениями.

В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. С фотореле так совсем просто — лучи солнца ассоциируются со стрелками. Импульсное реле — тоже довольно легко отличить по характерной форме знака.

Немного проще с лампами и соединениями. Они имеют разные «картинки». Разъемное соединение (типа розетка/вилка или гнездо/штепсель) выглядит как две скобочки, а разборное (типа клеммной колодки) — кружочки. Причем количество пар галочек или кружочков обозначает количество проводов.

Изображение шин и проводов

В любой схеме приличествуют связи и в большинстве своем они выполнены проводами. Некоторые связи представляют собой шины — более мощные проводниковые элементы, от которых могут отходить отводы. Провода обозначаются тонкой линией, а места ответвлений/соединений — точками. Если точек нет — это не соединение, а пересечение (без электрического соединения).

Есть отдельные изображения для шин, но они используются в том случае, если надо графически их отделить от линий связи, проводов и кабелей.

На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки. Все это также отображается графически. Для чтения чертежей это тоже необходимая информация.

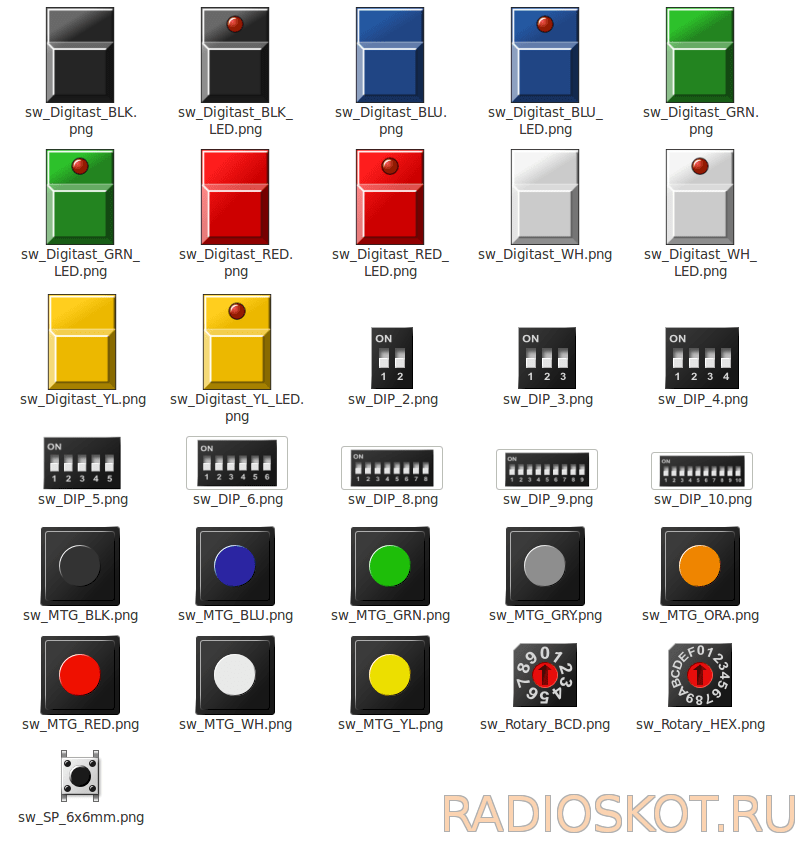

Как изображают выключатели, переключатели, розетки

На некоторые виды этого оборудования утвержденных стандартами изображений нет. Так, без обозначения остались диммеры (светорегуляторы) и кнопочные выключатели.

Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Различие — положение черты на изображении клавиши. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.

Есть отдельные обозначения для двухклавишных и трехклавшных выключателей. В документации они называются «сдвоенные» и «строенные» соответственно. Есть отличия и для корпусов с разной степенью защиты. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP23. Во влажных комнатах (ванная комната, бассейн) или на улице степень защиты должна быть не ниже IP44. Их изображения отличаются тем, что кружки закрашены. Так что их отличить просто.

Есть отдельные изображения для переключателей. Это выключатели, которые позволяют управлять включением/выключением света из двух точек (есть и из трех, но без стандартных изображений).

В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных с корпусом повышенной защиты (IP44 и выше) середина тонируется темным цветом.

Условные обозначения в электрических схемах: розетки разного типа установки (открытого, скрытого)

Поняв логику обозначения и запомнив некоторые исходные данные (чем отличается условное изображение розетки открытой и скрытой установки, например), через некоторое время вы уверенно сможете ориентироваться в чертежах и схемах.

Светильники на схемах

В этом разделе описаны условные обозначения в электрических схемах различных ламп и светильников. Тут ситуация с обозначениями новой элементной базы лучше: есть даже знаки для светодиодных ламп и светильников, компактных люминесцентных ламп (экономок). Неплохо также что изображения ламп разного типа значительно отличаются — перепутать сложно. Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. Не очень велика разница в изображении линейной лампы люминесцентного типа и светодиодного — только черточки на концах — но и тут можно запомнить.

В стандарте есть даже условные обозначения в электрических схемах для потолочного и подвесного светильника (патрона). Они тоже имеют довольно необычную форму — круги малого диаметра с черточками. В общем, в этом разделе ориентироваться легче чем в других.

Элементы принципиальных электрических схем

Принципиальные схемы устройств содержат другую элементную базу. Линии связи, клеммы, разъемы, лампочки изображаются также, но, кроме того, присутствует большое количество радиоэлементов: резисторов, емкостей, предохранителей, диодов, тиристоров, светодиодов. Большая часть условных обозначений в электрических схемах этой элементной базы приведена на рисунках ниже.

Более редкие придется искать отдельно. Но в большинство схем содержит эти элементы.

Буквенные условные обозначения в электрических схемах

Кроме графических изображений элементы на схемах подписываются. Это также помогает читать схемы. Рядом с буквенным обозначением элемента часто стоит его порядковый номер. Это сделано для того чтобы потом легко было найти в спецификации тип и параметры.

В таблице выше приведены международные обозначения. Есть и отечественный стандарт — ГОСТ 7624-55. Выдержки оттуда с таблице ниже.

Любые электрические цепи могут быть представлены в виде чертежей (принципиальных и монтажных схем), оформление которых должно соответствовать стандартам ЕСКД. Эти нормы распространяются как на схемы электропроводки или силовых цепей, так и электронные приборы. Соответственно, чтобы «читать» такие документы, необходимо понимать условные обозначения в электрических схемах.

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТа Краткое описание
2.710 81 В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
2.747 68 Требования к размерам отображения элементов в графическом виде.
21.614 88 Принятые нормы для планов электрооборудования и проводки.
2.755 87 Отображение на схемах коммутационных устройств и контактных соединений
2.756 76 Нормы для воспринимающих частей электромеханического оборудования.
2.709 89 Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
21.404 85 Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.



Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

Графические обозначения

Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами. Приведем в качестве примера основные графические обозначения для разных видов электрических схем.

Примеры УГО в функциональных схемах

Ниже представлен рисунок с изображением основных узлов систем автоматизации.


Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом 21.404-85

Описание обозначений:

  • А – Основные (1) и допускаемые (2) изображения приборов, которые устанавливаются за пределами электрощита или распределительной коробки.
  • В – Тоже самое, что и пункт А, за исключением того, что элементы располагаются на пульте или электрощите.
  • С – Отображение исполнительных механизмов (ИМ).
  • D – Влияние ИМ на регулирующий орган (далее РО) при отключении питания:
  1. Происходит открытие РО
  2. Закрытие РО
  3. Положение РО остается неизменным.
  • Е — ИМ, на который дополнительно установлен ручной привод. Данный символ может использоваться для любых положений РО, указанных в пункте D.
  • F- Принятые отображения линий связи:
  1. Общее.
  2. Отсутствует соединение при пересечении.
  3. Наличие соединения при пересечении.

УГО в однолинейных и полных электросхемах

Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы.

Источники питания.

Для их обозначения приняты символы, приведенные на рисунке ниже.


УГО источников питания на принципиальных схемах (ГОСТ 2.742-68 и ГОСТ 2.750.68)

Описание обозначений:

  • A – источник с постоянным напряжением, его полярность обозначается символами «+» и «-».
  • В – значок электричества, отображающий переменное напряжение.
  • С – символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.
  • D – Отображение аккумуляторного или гальванического источника питания.
  • E- Символ батареи, состоящей из нескольких элементов питания.

Линии связи

Базовые элементы электрических соединителей представлены ниже.


Обозначение линий связи на принципиальных схемах (ГОСТ 2.721-74 и ГОСТ 2.751.73)

Описание обозначений:

  • А – Общее отображение, принятое для различных видов электрических связей.
  • В – Токоведущая или заземляющая шина.
  • С – Обозначение экранирования, может быть электростатическим (помечается символом «Е») или электромагнитным («М»).
  • D — Символ заземления.
  • E – Электрическая связь с корпусом прибора.
  • F – На сложных схемах, из нескольких составных частей, таким образом обозначается обрыв связи, в таких случаях «Х» это информация о том, где будет продолжена линия (как правило, указывается номер элемента).
  • G – Пересечение с отсутствием соединения.
  • H – Соединение в месте пересечения.
  • I – Ответвления.

Обозначения электромеханических приборов и контактных соединений

Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже.


УГО, принятые для электромеханических устройств и контакторов (ГОСТы 2.756-76, 2.755-74, 2.755-87)

Описание обозначений:

  • А – символ катушки электромеханического прибора (реле, магнитный пускатель и т.д.).
  • В – УГО воспринимающей части электротепловой защиты.
  • С – отображение катушки устройства с механической блокировкой.
  • D – контакты коммутационных приборов:
  1. Замыкающие.
  2. Размыкающие.
  3. Переключающие.
  • Е – Символ для обозначения ручных выключателей (кнопок).
  • F – Групповой выключатель (рубильник).

УГО электромашин

Приведем несколько примеров, отображения электрических машин (далее ЭМ) в соответствии с действующим стандартом.


Обозначение электродвигателей и генераторов на принципиальных схемах (ГОСТ 2.722-68)

Описание обозначений:

  • A – трехфазные ЭМ:
  1. Асинхронные (ротор короткозамкнутый).
  2. Тоже, что и пункт 1, только в двухскоростном исполнении.
  3. Асинхронные ЭМ с фазным исполнением ротора.
  4. Синхронные двигатели и генераторы.
  • B – Коллекторные, с питанием от постоянного тока:
  1. ЭМ с возбуждением на постоянном магните.
  2. ЭМ с катушкой возбуждения.

УГО трансформаторов и дросселей

С примерами графических обозначений данных устройств можно ознакомиться на представленном ниже рисунке.


Правильные обозначения трансформаторов, катушек индуктивности и дросселей (ГОСТ 2.723-78)

Описание обозначений:

  • А – Данным графическим символом могут быть обозначены катушки индуктивности или обмотки трансформаторов.
  • В – Дроссель, у которого имеется ферримагнитный сердечник (магнитопровод).
  • С – Отображение двухкатушечного трансформатора.
  • D – Устройство с тремя катушками.
  • Е – Символ автотрансформатора.
  • F – Графическое отображение ТТ (трансформатора тока).

Обозначение измерительных приборов и радиодеталей

Краткий обзор УГО данных электронных компонентов показан ниже. Тем, кто хочет более широко ознакомиться с этой информацией рекомендуем просмотреть ГОСТы 2.729 68 и 2.730 73.


Примеры условных графических обозначений электронных компонентов и измерительных приборов

Описание обозначений:

  1. Счетчик электроэнергии.
  2. Изображение амперметра.
  3. Прибор для измерения напряжения сети.
  4. Термодатчик.
  5. Резистор с постоянным номиналом.
  6. Переменный резистор.
  7. Конденсатор (общее обозначение).
  8. Электролитическая емкость.
  9. Обозначение диода.
  10. Светодиод.
  11. Изображение диодной оптопары.
  12. УГО транзистора (в данном случае npn).
  13. Обозначение предохранителя.

УГО осветительных приборов

Рассмотрим, как на принципиальной схеме отображаются электрические лампы.


Описание обозначений:

  • А – Общее изображение ламп накаливания (ЛН).
  • В — ЛН в качестве сигнализатора.
  • С – Типовое обозначение газоразрядных ламп.
  • D – Газоразрядный источник света повышенного давления (на рисунке приведен пример исполнения с двумя электродами)

Обозначение элементов в монтажной схеме электропроводки

Завершая тему графических обозначений, приведем примеры отображения розеток и выключателей.


Как изображаются розетки других типов, несложной найти в нормативных документах, которые доступны в сети.



Скупка радиодеталей и радиоэлектронного лома Оренбург

АОТ,АОД,АОУ 110 20 руб/штука Договорная высокая
140 УД 8-12 НОГ 20 руб/штука Договорная высокая
133 (лысая) 14 НОГ 12 руб/штука Договорная высокая
133(ДНО)14 НОГ 20 руб/штука Договорная высокая
133 2-х сторонняя 40 руб/штука Договорная высокая
530 (торец) 20 руб/штука Договорная высокая
564 16 НОГ (лысая) 24 руб/штука Договорная высокая
564 16 НОГ (дно) 40 руб/штука Договорная высокая
142 ЕН1 УШИ 40 руб/штука Договорная высокая
142 ЕН3 50 руб/штука Договорная высокая
565 РУ3 40 руб/штука Договорная высокая
565РУ1 50 руб/штука Договорная высокая
УТП 16 НОГ, КАК565 РУ3 ,желтая крышка 40 руб/штука Договорная высокая
ТИПА 217ЛБ 24 руб/штука Договорная высокая
КМ132РУ5 40 руб/штука Договорная высокая
ТИПА 565РУ3 (лысая) 14 НОГ 30 руб/штука Договорная высокая
556РТ5,24 НОГИ (лысая) 50 руб/штука Договорная высокая
537РУ9 24 НОГИ (лысая) 30 руб/штука Договорная высокая
564 ИР 24 ноги (дно) 70 руб/штука Договорная высокая
573 РФ2 корич. корпус белые ноги 10 руб/штука Договорная высокая
573 РФ2 желтые 24 НОГИ 50 руб/штука Договорная высокая
580 20 НОГ (лысая) 40 руб/штука Договорная высокая
КТС 613 ДНО 80 руб/штука Договорная высокая
24 КТС218 ОБОДОК 40 руб/штука Договорная высокая
КМ155ИД8 22 НОГИ (дно) 50 руб/штука Договорная высокая
К145 ИП5 . 48 НОГ(дно) 60 руб/штука Договорная высокая
КМ1801 .40 НОГ 60 руб/штука Договорная высокая
580 40 НОГ 60 руб/штука Договорная высокая
АЛС 14 НОГ 15 руб/штука Договорная высокая
Импортные микросхемы типа 140 УД 7000 руб/кг Договорная высокая
Керамические процессоры 7000 руб/кг Договорная высокая
К535РЕ и похожие паук 48 НОГ желтая крышка 60 руб/штука Договорная высокая
К155,170,172,500,555 с желтой площадкой внутри 3000 руб/кг Договорная высокая
565РУ черная пластмасса 6000 руб/кг Договорная высокая
Пластиковые процессоры 3000 руб/кг Договорная
Корпуса часов женские от 150 руб/штука Договорная
Корпуса часов мужские от 150 руб/штука Договорная

Виды конденсаторов, которые принимают пункты скупки

12 декабря 2020

Во время сдачи радиодеталей следует внимательно изучить все элементы и знать, какие из них скупка принимает, а какие вовсе не представляют ценности. Некоторые радиолюбители отправляют посылки почтой и теряют время впустую. Они ошибочно относят обычные конденсаторы к тем, которые подлежат приему. Чтобы разобраться, что можно отправлять, а на что не стоит обращать внимание, следует изучить вопрос более детально.

Можно перед отправкой внимательно просмотреть фото деталей и посмотреть их маркировку. Наиболее ценные виды конденсаторов, которые принимают пункты скупки, будут маркироваться серией КМ. Также, важно учитывать оболочку этих элементов и не пропустить стеклокерамические, маркированные буквой «К».

Какие виды конденсаторов можно продать в пункты скупки

На сегодняшний день используются конденсаторы не только импортного производства, но и те, которые остались со времен существования Советского Союза. Эти детали могут иметь разный внешний вид, отличаются формой, размером, цветом, материалом, из которого изготавливаются и прочими параметрами. Их можно найти на разных млатах и схемах. Данные элементы находятся практически у каждого человека дома, и многие даже не подозревают, что на этом можно заработать приличную сумму денег.

Одним из самых ценных видов конденсаторов, которые можно сдать в скупку, считается устройство с маркировкой КМ (3, 4, 5, 6, 10 и прочие). В них имеется значительная доля платины и палладия. Конденсаторы с буквой «К» тоже содержат драгметалл. В них получится обнаружить не только палладий и платину, но и золото, серебро, в некоторых – тантал. Чтобы это узнать, можно посмотреть паспорт, где указана полная маркировка и количество драгоценного металла в конкретном изделии.

При сдаче радиодеталей в пункты скупки часто получается так, что количество золота, серебра или другого содержимого может отличаться. В паспорте указано одно количество, но по факту в детали содержится драгметалла немного меньше. Специалисты в скупке могут проконсультировать каждого клиента перед продажей и заранее оговорить все нюансы. Наличие золота или другого металла определяется при помощи профессионального оборудования или путем проведения химического анализа в лабораторных условиях.

Ценными видами конденсаторов также считаются детали, маркированные буквой К, КП, КСГ, ЭТО, СГО, МБП, КОМП, ФТ, КИВ, КВК, КВИ. Если дома имеются ненужные устройства с данной маркировкой, их также можно сдать в скупку и получить неплохое денежное вознаграждение. Важно учитывать, что перед отправкой посылки следует внимательно пересмотреть все детали и исключить те, которые не подлежат продаже. Эту информацию можно получить у специалиста или посмотреть таблицу содержания драгметаллов в конденсаторах.

Где применяются конденсаторы

Эти устройства имеют большое количество разновидностей, встретить их можно в самой разнообразной аппаратуре и технике. Конденсаторы с драгметаллами могут иметь разный внешний вид и наружную оболочку. Она изготавливается из синтетических материалов, стеклокерамики, стекла или керамики. Также бывают слюдяные конденсаторы, оксидно-полупроводниковые, керамические низко- и высоковольтные, электролитические фольговые, оксидно-металлические, лакопленочные и многие другие.

Кроме того, что данные устройства имеют разную наружную оболочку, они могут быть полярными и неполярными. Их используют в радиоприемниках, радиолах и других радиотехнических устройствах, принтерах, сканерах, разнообразных измерительных приборах, используемых на производстве. Чтобы сдать радиодетали, следует детально изучить виды конденсаторов, которые принимают в пунктах скупки, при необходимости можно обратиться к специалисту и получить все необходимые сведения.


◄ Назад к новостям

Цветовая маркировка японских диодов в стеклянном корпусе. Программа Color and Code — цветовая маркировка радиодеталей

Маркировка диодов – краткое графическое условное обозначение элемента, на корпус которого нанесено. Элементная база в настоящее время настолько разнообразна, сокращения отличаются весьма существенно. Сложно идентифицировать диод: стабилитрон, туннельный, Ганна. Выпущены разновидности, напоминающие газоразрядную лампочку. Светодиоды горят, дополняя путаницу.

Диоды полупроводниковые

Быть может, раздел называется несколько тривиально, нужно было обычные диоды отличить от морально устаревших электронных ламп, современнейших SMD модификаций. Рядовые полупроводниковые диоды – самое простое горе радиолюбителя. Боковина цилиндрического корпуса с дисковым основанием, ножками содержит нанесенную краской легко различимую надпись.

Полупроводниковые резисторы. Отличите невооруженным глазом?

Цвет корпуса значения не играет, размер косвенно указывает рассеиваемую мощность. У мощных диодов зачастую в наличии резьба под гайку крепления радиатора. Итог расчета теплового режима показывает недостаток собственных возможностей корпуса, система охлаждения дополняется навесным элементом. Сегодня потребляемая мощность падает, снижая линейные размеры корпусов приборов. Указанное позволило использовать стекло. Новый материал корпуса дешевле, долговечнее, безопаснее.

  • Первое место занимает буква или цифра, кратко характеризующая материал элемента:
  1. Г (1) – соединения германия.
  2. К (2) – соединения кремния.
  3. А (3) – арсенид галлия.
  4. И (4) – соединения индия.
  • Вторая буква в нашем случае Д. Диод выпрямительный, либо импульсный.
  • Третье место облюбовала цифра, характеризующая применимость диода:
  1. Низкочастотные, током ниже 0,3 А.
  2. Низкочастотные, током 0,3 - 10 А.
  3. Не используется.
  4. Импульсные, время восстановления свыше 500 нс.
  5. Импульсные, время восстановления 150 - 500 нс.
  6. То же, время восстановления 30 - 150 нс.
  7. То же, время восстановления 5 - 30 нс.
  8. То же, время восстановления 1 - 5 нс.
  9. Импульсные, время жизни неосновных носителей ниже 1 нс.
  • Номер разработки составлен двумя цифрами, может отсутствовать вовсе. Номинал ниже 10 дополняется слева нулем. Например, 07.
  • Номер группы обозначается буквой, определяет различия свойств, параметров. Буква зачастую является ключевой, может указывать рабочее напряжение, прямой ток, многое другое.

В дополнение к маркировке справочники приводят графики, по которым можно решить задачи выбора рабочей точки радиоэлемента. Могут указываться сведения о технологии производства, материале корпуса, массе. Помогает информация проектировщику аппаратуры, любителям практического смысла не несет.

Импортные системы обозначения отличаются от отечественных, хорошо стандартизированы. Поэтому при помощи специальных таблиц достаточно просто отыскать подходящие аналоги.

Цветовая маркировка

Каждый радиолюбитель знает сложность идентификации диодов, окруженных стеклянным корпусом. На одно лицо. Временами производитель удосуживается нанести четкие метки, разноцветные кольца. Согласно системе обозначений, вводится три признака:

  1. Метки областей катода, анода.
  2. Цвет корпуса, заменяемый цветной точкой.

Согласно положению вещей, с первого взгляда отличим типы диодов:

  1. Семейство Д9 маркируется одним-двумя цветными кольцами района анода.
  2. Диоды КД102 в районе анода обозначаются цветной точкой. Корпус прозрачный.
  3. КД103 имеют дополняющий точку цветной корпус, исключая 2Д103А, обозначаемый белой точкой области анода.
  4. Семейства КД226, 243 маркируются кольцом области катода. Прочих меток не предусмотрено.
  5. Два цветных кольца в районе катода можно увидеть у семейства КД247.
  6. Диоды КД410 обозначаются точкой в районе анода.

Имеются другие явно различимые метки. Более подробную классификацию найдете, проштудировав издание Кашкарова А.П. По маркировке радиоэлементов. Новичков тревожит вопрос определения расположения катода и анода.

  1. Видите: одна боковина цилиндра снабжена темной полосой - найден катод. Цветная может являться частью обсуждаемой сегодня маркировки.
  2. Умея эксплуатировать мультиметр, анод легко отыскать. Электрод, куда приложим красный щуп, чтобы открыть вентиль (услышим звонок).
  3. Новый диод снабжен усиком анода более длинным, нежели катода.
  4. Сквозь стеклянный корпус светодиода посмотрим через увеличительное стекло: металлический анод напоминает наконечник копья, размерами меньше катода.
  5. Старые диоды содержали стрелочную маркировку. Острие - катод. Позволит определять направление включения визуально. Современным радиомонтажникам приходится тренировать сообразительность, остроту зрения, точность манипуляций.

Зарубежные изделия получили другую систему обозначений. Выбирая аналог, используйте специальные таблицы соответствия. Остальным импортная база мало отличается от отечественной. Маркировка проводится согласно стандартам JEDEC (США), европейской системе (PRO ELECTRON). Красочные таблицы расшифровки цветового кода широко представлены сетевыми источниками.


Цветовая маркировка

SMD диоды

В SMD исполнении корпус диода иногда настолько мал, маркировка отсутствует вовсе. Характеристики приборов мало зависят от габаритов. Последние сильно влияют на рассеиваемую мощность. Больший ток проходит по цепи, большие размеры должен иметь диод, отводящий возникающее (закон Джоуля-Ленца) тепло. Сообразно написанному маркировка SMD диода может быть:

  1. Полная.
  2. Сокращенная.
  3. Отсутствие маркировки.

SMD элементы в общем объеме электроники занимают примерно 80% объема. Поверхностный монтаж. Изобретенный способ электрического соединения максимально удобен автоматизированным линиям сборки. Маркировка диода SMD может не совпадать с наполнением корпуса. При большом объеме производства изготовители начинают хитрить, ставить внутрь вовсе не то, что нанесено условным обозначением. От большого количества несогласованных между собою стандартов возникает путаница использования выводов микросхем (для диодов - микросборки).

Корпус

Маркировка может включать 4 цифры, указывающие типоразмер корпуса. Прямо никак не соответствуют габаритам, поинтересуйтесь подробнее вопросом в ГОСТ Р1-12-0.062, ГОСТ Р1-12-0.125. Любителям, которым не по карману достать нормативные акты, проще использовать справочные таблицы. Держим в уме факт: корпусы SMD от фирмы к фирме могут мелочами отличаться. Поскольку каждый производитель подгадывает элементную базу под собственную продукцию. У Samsung от материнской платы стиральной машины одно расстояние, LG - другое. Габариты SMD корпусов потребуются разные, условия отвода тепла, прочие требования выполняются.

Посему, приобретая, согласно цифрам справочника элемент, производите дополнительные замеры, если это важно. Например, в случае ремонта бытовой техники. В противном случае закупленные диоды могут не встать по месту назначения. Любители с SMD не связываются ввиду кажущейся сложности монтажа, но для мастеров это обычное дело, поскольку микроэлектроника невозможна без столь удачной технологии.

Выбирая диод, стоит держать в уме факт: многие корпусы могут быть по сути одним и тем же, но маркироваться по-разному. Некоторые обозначения вовсе лишены цифр. Удобно пользоваться поисковиками. Приведенная перекрестная таблица соответствия типоразмеров взята с сайта selixgroup.spb.ru.

SMD диоды часто выпускаются в корпусе SOD123. Если по одному торцы имеется полоса какого-либо цвета, либо тиснение, то это катод (то место, куда нужно подать отрицательную полярность, чтобы открыть p-n-переход). Если только на корпусе имеются надписи, то это обозначение корпуса. Если строчек свыше одной – характеризующая оболочку покрупнее.

Тип элемента и производитель

Понятно, тип корпуса для конструктора вещь второстепенная. Через поверхность элемента будет рассеиваться некоторое тепло. С этой точки зрения и нужно рассматривать диод. В остальном важны характеристики:

  • Рабочее и обратное напряжение.
  • Максимально допустимый ток через p-n-переход.
  • Мощность рассеяния и пр.

Эти параметры для полупроводниковых диодов указаны справочниками. Маркировка помогает найти нужное среди горы макулатуры. В случае SMD элемента ситуация намного сложнее. Нет единой системы обозначений. И в то же время легче – параметры от одного диода к другому меняются не слишком сильно. Разнятся по большому счету рассеиваемая мощность, рабочее напряжение. Каждый SMD элемент маркируется последовательностью из 8 букв и цифр, причём часть из знакомест может не использоваться вовсе. Так бывает в случае с ветеранами отрасли, гигантами электронной промышленности:

  1. Motorola (2).
  2. Texas Instruments.
  3. Ныне преобразованная и частично проданная Siemens (2).
  4. Maxim Integrated Product.

Упомянутые производители маркируются временами двойками литер MO, TI, SI, MX. Помимо этого пара букв адресует:

  • AD – Analog Devices;
  • HP – Hewlett-Packard;
  • NS – National Semiconductors;
  • PC, PS – Philips Components, Semiconductors, соответственно;
  • SE – Seiko Instruments.

Разумеется, внешний вид корпуса не всегда дает определить производителя, тогда в поисковик нужно немедленно набрать цифро-буквенную последовательность. Замечены другие примеры: диодная сборка NXP в корпусе SOD123W не несет никакой информации, помимо указанной строкой выше. Производитель приведенные сведения считает достаточными. Потому что SOD само по себе расшифровывается, как small outline diode. Прочее найдем на официальном сайте компании (nxp.com/documents/outline_drawing/SOD123W.pdf).

Пространство для печати ограничено, чем и объясняются такие упрощения. Производитель старается минимально затруднить себя выполнением маркировки. Часто применяется лазерная или трафаретная печать. Это позволит уместить 8 знаков на площади всего 4 квадратных миллиметра (Кашкаров А.П. «Маркировка радиоэлементов»). Помимо указанных для диодов используют следующие типы корпусов:

  1. Цилиндрический стеклянный MELF (Mini MELF).
  2. SMA, SMB, SMC.
  3. MB-S.

В довершение один и тот же цифро-буквенный код порой соответствует разным элементам. В этом случае придется анализировать электрическую схему. В зависимости от назначения диода предполагаются рабочий ток, напряжение, некоторые другие параметры. Согласно каталогам рекомендуется попытаться определить производителя, поскольку параметры имеют разброс несущественный, затрудняя правильную идентификацию изделия.

Прочая информация

Помимо указанных временами присутствуют иные сведения. Номер партии, дата выпуска. Такие меры предпринимаются, делая возможным отслеживания новых модификаций товара. Конструкторский отдел выпускает корректирующую документацию, снабженную номером, присутствует дата. И если сборочному цеху особенность нужно учесть, отрабатывая внесенные изменениями, мастерам следует читать маркировки.

Если же собрать аппаратуру по новым чертежам (электрическим схемам), применяя старые детали, то получится не то, что ожидалось. Проще говоря, изделие выйдет в отказ, отрадно, если это будет обратимый процесс. Ничего не сгорит. Но даже в этом случае начальник цеха наверняка получит по шапке, товар придется переделать в части неучтенного фактора.

Кроме диодов

На основе p-n-переходов создан миллиард модификаций диодов. Сюда относятся варикапы, стабилитроны и даже тиристоры. Каждому семейству присущи особенности, с диодами много сходства. Видим три глобальных вида:

  • устаревшая сегодня элементная база сравнительно большого размера, явно различимая маркировка, сформированная стандартными буквами, цифрами;
  • стеклянные корпусы, снабженные цветовой символикой;
  • SMD элементы.

Аналоги подбираются исходя из условий, указанных выше: мощность рассеяния, предельные напряжение, пропускаемый ток.

Стабилитрон еще называют опорным диодом. Предназначены стабилитроны для стабилизации выходного напряжения при колебания входного или при изменении величины нагрузки (рис. 1 ).

Рис. 1 – Функциональная схема работы стабилитрона

Например, если на нагрузке нужно получить 5 В, а напряжение источника питания колеблется в пределах 9 В. Чтобы снизить и стабилизировать напряжение, подводимое от источника питания, до необходимых 5 В применяют стабилитроны. Конечно, можно применять и стабилизаторы напряжения, в данном случае подойдут или . Однако, применение их не всегда оправдано, поэтому в ряде случаев используют стабилитроны.

Внешне они похожи на диоды и имею вид, показанный на рис. 2 .


Рис. 2 – Внешний вид стабилитронов

Обозначение стабилитронов на схемах приведено на рис. 3 .


Принцип действия стабилитрона

Теперь давайте разберемся каким образом стабилитрон выполняет стабилизацию напряжение.

Основной характеристикой стабилитрона, впрочем, как и диода, является вольтамперная характеристика (ВАХ). Она показывается зависимость величины тока, протекающего через стабилитрон, от величины приложенного к нему напряжения (рис. 4 ).

ВАХ стабилитрона имеет две ветви.


Рис. 4 – ВАХ стабилитрона

Прямая ветвь стабилитрона практически не отличается от прямых ветвей обычных диодов и для последних она же будет рабочей.

Нормальный режим работы стабилитрона является когда он находится под обратным напряжением. Поэтому для него рабочей будет обратная ветвь. Она расположена практически параллельно оси обратных токов. На этой кривой характерными есть две точки: 1 и 2 (рис. 4 ), между ними находится рабочая область стабилитрона.

При некоторой величине обратного напряжения U ст наступает электрический пробой p n перехода стабилитрона и через наго протекает уже значительный ток. Однако при изменении в широких пределах тока от значения Imin до Imax падение напряжения на стабилитроне U ст практически не изменяется (рис. 4 ). Благодаря этому свойству и осуществляется стабилизация напряжения.

Если ток, протекающий через стабилитрон, превысит значение Imax , то произойдет перегрев полупроводниковой структуры, наступит тепловой пробой и стабилитрон выйдет из строя.

К источнику питания Uип стабилитрон подключается через токоограничивающий резистор Rогр , который служит для ограничения тока, протекающего через стабилитрон, а также совместно с ним образует делитель напряжения (рис. 5 ).


Рис. 5 – Схема включения стабилитрона

Обратите внимание, в отличие от диода стабилитрон подключается в обратном направлении, т. е. на катод подается «+» источника питания, а на анод «-».

Параллельно к выводам стабилитрона подключается нагрузка R н , на зажимах которой требуется поддерживать стабильное напряжение.

Процесс стабилизации напряжения заключается в следующем. При увеличении напряжения источника питания возрастает общий ток цепи I , а следовательно и ток Iст , протекающий через стабилитрон VD , а также увеличивается падение напряжения на токоограничивающем резисторе R огр . При этом напряжение на стабилитроне и соответственно на нагрузке остается почти неизменным.

При изменении сопротивления нагрузки, происходит перераспределение общего тока I между стабилитроном и нагрузкой, а величина напряжения на них практически не меняется.

Если напряжение на нагрузке больше напряжения стабилизации стабилитрона, то применяют несколько последовательно включенных стабилитронов. Например, если необходимо получить 10 В стабильного напряжения, то за неимением нужного стабилитрона, можно включить последовательно два стабилитрона по 5 В (рис. 6 ).


Рис. 6 – Последовательное соединение стабилитронов

Также стабилитроны успешно используются в системах автоматики в качестве датчиков, реагирующих на изменение напряжения. Например, если величина напряжения превысит определенное значение, то стабилитрон откроется и через катушку реле будет протекать ток. В результате реле сработает и даст команду другим устройствам либо просто просигнализирует о превышении некоторого уровня напряжения.

Помимо стабилизации постоянного напряжения, с помощью стабилитронов можно стабилизировать и переменное напряжения. Для этого используют последовательное встречное включение двух стабилитронов (рис. 7 ).


Рис. 7 – Схема включения стабилитрона на переменное напряжение

Только на выходе будет не идеальная синусоида, а со срезанными верхами, т. е. форма напряжения будут приближена к трапеции (рис. 8, 9 ).


Рис. 8 – Осциллограмма входного напряжения


Рис. 9 – Осциллограмма напряжения на стабилитроне

Применяются несколько способом маркировки стабилитронов. Стабилитроны в стеклянному корпусе, имеющие гибкие выводы, маркируются самым понятным способом. Как правило на корпус наносятся цифры, разделённые латинской буквой «V». Например, 4 V 7 обозначает, что напряжение стабилизации 4,7 В; 9 V 1 – 9,1 В и так далее (рис. 10 ).


Рис. 10 – Маркировка стабилитронов в стеклянных корпусах

Стабилитроны в пластиковом корпусе имеют маркировку в виде цифр и букв. Сами по себе эти цифры ни о чем не говорят, однако, с помощью даташита их можно легко расшифровать. Например обозначение 1N5349B означает, что напряжение стабилизации 12 В (рис. 11 ). Кроме напряжения такая маркировка учитывает и другие параметры стабилитрона.


Рис. 10 – Маркировка стабилитронов в пластиковых корпусах

Черное либо серое кольцо, нанесенное на корпус стабилитрона, обозначает его катод (рис. 12 ).


Рис. 12 –

Маркировка smd стабилитронов

В качестве маркировка smd стабилитронов применяются цветные кольца. Подобная маркировка применяется также для советские не smd стабилитронов. В импортных стабилитронах цветное кольцо наносится со стороны катода (рис. 13 ). Для расшифровки цветных колец используют даташити или онлайн расшифровщики.


Рис. 13 – SMD стабилитрон в стеклянном корпусе

Еще изготавливаются smd стабилитроны с тремя выводами (рис. 14 ). Один из них не задействован. Эти выводы можно определить с помощью мультиметра.


Рис. 14 – SMD стабилитрон с тремя выводами

При отсутствии справочника, даташита или нечеткой маркировки номинальное напряжение стабилитрона можно определить опытным путем. Сначала с помощью мультиметра нужно узнать соответствующие выводы и подключить стабилитрон через токоограничивающий резистор (см. рис. 5 ). Затем подать напряжение от регулируемого источника питания. Плавно изменяя подведенное напряжение нужно следить за изменение напряжения на стабилитроне. Если при изменении величины напряжения источника питания напряжение на стабилитроне не изменяется, то это и будет его напряжение стабилизации.

Выводы стабилитрона определяются точно также, как и . Мультиметр следует установить в режим прозвонки и коснуться щупами соответствующий выводов (рис. 15, 16 ).


Рис. 15 – Прямое напряжение


Рис. 16 – Обратное напряжение

Под действием протекающего тока через стабилитрон он нагревается. Выделившееся тепло рассеивается в окружающее пространство. Чем больше стабилитрон способен рассеять тепла не перегреваясь, тем выше его мощность рассеивания и тем больший ток можно пропустить через него. Как правило, чем больше габариты стабилитрона, тем большая у него мощность рассеяния (рис. 17 ).


Рис. 17 – Мощность рассеивания стабилитронов

Имея дома радиоэлектронную лабораторию, можно своими руками сделать самые различные приспособления для электрооборудования или сами приборы, что позволит значительно сэкономить на покупке техники. Важным элементом многих электрических схем приборов является стабилитрон.

Такой элемент (smd, смд) является необходимой частью многих электросхем. Благодаря обширной области применения, стабилитрон имеет различную маркировку. Маркировка, нанесенная на корпус такого диода, дает подробную, но зашифрованную, информацию о данном элементе. Наша сегодняшняя статья поможет вам разобраться в том, какая цветовая маркировка встречается на корпусе (стеклянном и нет) импортных стабилитронов.

Что представляет собой данный элемент электрических схем

Прежде чем приступить к рассмотрению вопроса о том, какая цветовая маркировка таких элементов существует, нужно разобраться, что это вообще такое.

Вольт-амперная характеристика стабилитрона

Стабилитрон представляет собой полупроводниковый диод, который предназначается для стабилизации в электросхеме постоянного напряжения на нагрузке. Наиболее часто такой диод используется для стабилизации напряжения в различных источниках питания. Данный диод (smd) имеет участок с обратной веткой вольт-амперной характеристики, которая наблюдается в области электрического пробоя.

Имея такую область, стабилитрон в ситуации изменения параметра тока, протекающего через диод от IСТ.МИН до IСТ.МАКС практически не наблюдается изменений показателя напряжения. Данный эффект применяется для стабилизации напряжения. В ситуации, когда к смд подключена параллельно нагрузка RH, тогда напряжение диода будет оставаться постоянным, причем в указанных пределах изменения тока, текущего через стабилитрон.

Обратите внимание! Стабилитрон (smd) способен стабилизировать напряжение выше 3,3 В.

Кроме смд существуют еще и стабистроны, которые включаются при прямом включении. Они применяются в ситуации, когда есть необходимость стабилизировать напряжение в определенном диапазоне. Обычный диод можно использовать тогда, когда нужно стабилизировать напряжение в диапазоне от 0,3 до 0,5 В. Область их прямого смещения наблюдается при падении напряжения до 0,7 – 2v. При этом оно практически не зависит от силы тока. Стабисторы в своей работе применяют прямую ветвь вольт-амперной характеристики.
Их также следует включать при прямом подключении. Хотя это будет не самое лучшее решение, поскольку стабилитрон в такой ситуации будет все же более эффективен.
Стабисторы, как и smd, производятся зачастую из кремния.
Стабилитроны маркируют по их основным характеристикам. Эта маркировка имеет следующий вид:

  • UСТ. Эта маркировка означает номинальное напряжение для стабилизации;
  • ΔUСТ. Означает отклонение показателя напряжения номинального напряжения стабилизации;
  • IСТ. Обозначает ток, который протекает через диод при номинальном напряжении стабилизации;
  • IСТ.МИН — минимальное значение тока, которые течет через стабилитрон. При этом значении такой smd диод будет иметь напряжение в диапазоне UСТ ± ΔUСТ;
  • IСТ.МАКС. Означает максимально допустимую величину тока, которая может течь через стабилитрон.

Такая маркировка важна при выборе элемента под определенную электросхему.

Обозначения работы элемента электросхемы

Схематическое обозначение стабилитрона

Поскольку стабилитрон представляет собой специальный диод, то его обозначение не отличается от них. Схематически smd обозначается следующим образом:

Стабилитрон, как и диод, имеет в своем составе катодную и анодную часть. Из-за этого имеется прямое и обратное включение данного элемента.

Включение стабилитрона

На первый взгляд, включение такой диод имеет неправильное, ведь он должен подключаться «наоборот». В ситуации подачи на смд обратного напряжения наблюдается явление «пробоя». В результате чего напряжение между его выводами остается неизменным. Поэтому он должен быть последовательно подключен к резистору с целью ограничения проходящего через него тока, что будет обеспечивать падение «лишнего» напряжения от выпрямителя.

Обратите внимание! Каждый диод, предназначенный для стабилизации напряжения, обладает своим напряжением «пробоя» (стабилизации), а также имеет свой рабочий ток.

Из-за того, что каждый стабилитрон обладает такими характеристиками, для него можно рассчитать номинал резистора, который будет подключаться с ним последовательно. У импортных стабилитронов их напряжение стабилизации представлено в виде маркировки, нанесенной на корпусе (стеклянном или нет). Обозначение такого диода smd всегда начинается с BZY… или BZX…, а их напряжение пробоя (стабилизации) имеет маркировку V. Например, обозначение 3V9 расшифровывается как 3.9 вольта.

Обратите внимание! Минимальное напряжение для стабилизации у таких элементов составляет 2 В.

Принцип функционирования стабилизационных диодов

Несмотря на то, что смд похож на диод, он по сути является иным элементом электросхемы. Конечно, он может выполнять функцию выпрямителя, но обычно используется для стабилизации напряжения. Данный элемент способен поддерживать в цепи постоянного тока постоянное напряжение. Этот его принцип работы применяется в питании различного радиотехнического оборудования.


Внешне смд очень похож на стандартный полупроводник. Схожесть сохраняется и в конструкционных особенностях. Но при обозначении такого радиотехнического элемента, в отличие от диода, на схеме ставится буква Г.
Если не вникать в математические расчеты и физические явления, то принцип функционирования smd будет достаточно понятным.

Обратите внимание! При включении такого smd диода нужно соблюдать обратную полярность. Это означает, что подключение проводится анодом к минусу.

Проходя через этот элемент, небольшое напряжение цепи провоцирует сильный ток. При увеличении обратного напряжения ток так же растет, только в этом случае его рост будет наблюдаться слабо. Доходя до отметки, она может быть любой. Все зависит от типа устройства. При достижении отметки происходит «пробой». После случившегося «пробоя» через smd начинает течь обратный ток большого значения. Именно в этот момент и начинается работа данного элемента до времени превышения его допустимого предела.

Как отличить стабилизационный диод от обычного полупроводника

Очень часто люди задаются вопросом, как можно отличить стабилитрон от стандартного полупроводника, ведь, как мы выяснили раньше, оба этих элемента имеют практически идентичное обозначение на электросхеме и могут выполнять схожие функции.
Самым простым способом отличить стабилизационный полупроводник от обычного является использование схемы приставки к мультиметру. С его помощью можно не только отличить оба элемента друг от друга, но и выявить напряжение стабилизации, которое характерно для данного смд (если оно, конечно, не превышает 35В).
Схема приставки мультиметра является DC-DC преобразователем, в которой между входом и выходом имеется гальваническая развязка. Эта схема имеет следующий вид:


Схема приставки мультиметра

В ней генератор с широтно-импульсной модуляцией выполняется на специальной микросхеме МС34063, а для создания гальванической развязки между измерительной частью схемы и источником питания контрольное напряжение следует снимать с первичной обмотки трансформатора. Для этой цели имеется выпрямитель на VD2. При этом величина для выходного напряжения или тока стабилизации устанавливается путем подбора резистора R3. На конденсаторе С4 происходит выделение напряжения примерно в 40В.
При этом проверяемый смд VDX и стабилизатор для тока А2 будут формировать параметрический стабилизатор. Мультиметр, который подключили к выводам Х1 и Х2, будет измерять на данном стабилитроне напряжение.
При подключении катода к «-«, а анода к «+» диода, а также к несимметричному смд мультиметра, последний покажет незначительное напряжение. Если подключать в обратной полярности (как на схеме), то в ситуации с обычным полупроводником прибор будет регистрировать напряжение около 40В.

Обратите внимание! Для симметричного смд напряжение пробоя будет появляться при наличии любой полярности подключения.

Здесь трансформатор Т1 будет намотан на торообразном ферритовом сердечнике с внешним диаметром в 23 мм. Такая обмотка 1 будет содержать 20 витков, а вторая обмотка — 35 витков провода ПЭВ 0,43. При этом важно при намотке укладывать виток к витку. Следует помнить, что первичная обмотка идет на одной части кольца, а вторая – на другой.
Проводя настройку прибора, подключите резистор вместо smd VDX. Этот резистор должен иметь номинал 10 кОм. А сопротивление R3 нужно подбирать для того, чтобы добиться напряжения в 40В на конденсаторе С4
Вот так можно выяснить, стабилитрон у вас или обычный диод.

Подробно о цветовой маркировке стабилизирующего диода


Любой диод (стабилитрон и т.д.) на своем корпусе содержит специальную маркировку, которая отражает то, какой материал использовался для изготовления каждого конкретного полупроводника. Такая маркировка может иметь следующий вид:

  • буква или цифра;
  • буква.

Кроме этого маркировка отражает электрические свойства и назначение прибора. Обычно за это отвечает цифра. Буква, в свою очередь, отражает соответствующую разновидность устройства. Кроме этого маркировка содержит дату изготовления и условное обозначение изделия.
Смд интегрального типа часто содержат полную маркировку. В такой ситуации на корпусе изделия имеется условный код, который обозначает тип микросхемы. Пример расшифровки нанесенной на корпус кодовой маркировки для микросхем приведен на рисунке:


Пример маркировки микросхем

Кроме этого имеется еще и цветовая маркировка. Она существует в нескольких вариантах, но наиболее часто используется японская маркировка (JIS-C-7012). Обозначения цветовой маркировки приведены в следующей таблице.

Цветовая маркировка стабилитрона

  • первая полоска обозначает тип устройства;
  • вторая – полупроводник;
  • третья – что это за прибор, а также, какая у него проводимость;
  • четвертая — номер разработки;
  • пятая — модификация устройства.

Нужно отметить, что четвертая и пятая полоски не очень важны для выбора изделия.

Заключение

Как видим, существует много разных маркировок и обозначений для стабилитрона, о которых нужно помнить при его выборе для домашней лаборатории и изготовления своими руками различных электротехнических приборов. Если хорошо владеть этим вопросом, то это залог правильного выбора.

Как выбрать датчик движения для туалета Как правильно выбрать для дома радиовыключатель света с пультом, как подключить

О НАС - Radiolom22

Чтобы продать радиоматериалы, содержащие драгметаллы, достаточно связаться с нашим представительством, обговорить время своего прибытия, объем и тип продаваемых компонентов. С сотрудником возможно обсудить возможность пересылки подходящим способом (почтой, ТК), если вы проживаете на удалении от пункта приема и личный приезд затруднителен.
Наши специалисты проводят профессиональную оценку, содержащихся в оборудовании элементов и выносят вердикт по его стоимости. Вам даже нет необходимости разбирать на детали. Мы сделаем это за вас.
Так как цена радиолома не стабильна — она определяется на момент сдачи. Основой выступают котировки биржи драгоценных металлов. На стоимость влияет тип изделия, год производства, состояние, наличие маркировки и отдельные нюансы каждого элемента. Обо всех факторах, влияющих на конечную стоимость специалист открыто проинформирует.
При согласовании стоимости общая сумма вознаграждения подлежит уплате немедленно в день обращения и в 100% объеме. Способ выплаты выбираете самостоятельно. Квитанция – также обязательный атрибут сделки. Бухгалтерские документы для юридических лиц выдаются по запросу.
Если вы хотите максимально дорого сдать технические драгметаллы или не разобранные элементы/оборудование, то мы предложим наиболее привлекательные условия сотрудничества. Даже с учетом постоянного колебания стоимости ценного сырья, мы готовы предложить максимально возможную цену. Поэтому мы стараемся поддерживать на стабильно высоком уровне предлагаемую стоимость.
С максимальной выгодой, безопасностью и конфиденциальностью продать радиолом, золото, техническое серебро возможно только в проверенной компании, дорожащей мнением о себе. За счет грамотной политики ценообразования, персонального подхода к любому поставщику, гибких условий мы являемся одним из лидеров Барнаула и области.
Мы являемся не просто пунктом приема вторичного сырья, мы стабильная компания, стремящаяся непрерывно увеличивать количество постоянных партнеров. Не сомневаемся, что выгодно продав свои радиокомпоненты, вы обратитесь к нам еще не единожды.

Как обозначается транзистор на плате. Обозначение электрических элементов на схемах

Чтобы можно было собрать радиоэлектронное устройство, необходимо знать обозначение радиодеталей на схеме и их название, а также порядок их соединения. Для осуществления этой цели и были придуманы схемы. На заре радиотехники радиодетали изображались трехмерными. Для их составления требовались опыт художника и знания внешнего вида деталей. Со временем изображения упрощались, пока не превратились в условные знаки.

Сама схема, на которой нарисованы условные графические обозначения (УГО), называется принципиальной. Она не только показывает, каким образом соединяются те или иные элементы схемы, но и объясняет, как работает все устройство, показывая принцип его действия. Чтобы добиться такого результата, важно правильно показать отдельные группы элементов и соединение между ними.

Помимо принципиальной, существуют и монтажные. Они предназначены для точного отображения каждого элемента относительно друг друга. Арсенал радиоэлементов огромен. Постоянно добавляются новые. Тем не менее УГО на всех схемах почти одинаково, а вот буквенный код существенно отличается. Существует 2 вида стандарта:

  • государственный, в этот стандарт может входить несколько государств;
  • международный, пользуются почти во всем мире.

Но какой бы стандарт ни применялся, он должен четко показать обозначение радиодеталей на схеме и их название. В зависимости от функционала радиодетали УГО могут быть простыми или сложными. Например, можно выделить несколько условных групп:

  • источники питания;
  • индикаторы, датчики;
  • переключатели;
  • полупроводниковые элементы.

Этот перечень неполный и служит лишь для наглядности. Чтобы легче было разобраться в условных обозначениях радиодеталей на схеме, необходимо знать принцип действия этих элементов.

Источники питания

К ним относятся все устройства, способные вырабатывать, аккумулировать или преобразовывать энергию. Первый аккумулятор изобрел и продемонстрировал Александро Вольта в 1800 году. Он представлял собой набор медных пластин, проложенных влажным сукном. Видоизмененный рисунок стал состоять из двух параллельных вертикальных прямых, между которыми стоит многоточие. Оно заменяет недостающие пластины. Если источник питания состоит из одного элемента, многоточие не ставится.

В схеме с постоянным током важно знать, где находится положительное напряжение. Поэтому положительную пластину делают выше, а отрицательную ниже. Причем обозначение аккумулятора на схеме и батарейке ничем не отличается.

Также нет отличия и в буквенном коде Gb. Солнечные батареи, которые вырабатывают ток под влиянием солнечного света, в своем УГО имеют дополнительные стрелки, направленные на батарею.

Если источник питания внешний, например, радиосхема питается от сети, тогда вход питания обозначается клеммами. Это могут быть стрелки, окружности со всевозможными добавлениями. Возле них указывается номинальное напряжение и род тока. Переменное напряжение обозначается знаком «тильда» и может стоять буквенный код Ас. Для постоянного тока на положительном вводе стоит «+», на отрицательном «-«, а может стоять знак «общий». Он обозначается перевернутой буквой Т.

Полупроводники, пожалуй, имеют самую обширную номенклатуру в радиоэлектронике. Постепенно добавляются все новые приборы. Все их можно условно разделить на 3 группы:

  1. Диоды.
  2. Транзисторы.
  3. Микросхемы.

В полупроводниковых приборах используется р-п-переход, схемотехника в УГО старается показывать особенности того или иного прибора. Так, диод способен пропускать ток в одном направлении. Это свойство схематически показано в условном обозначении. Оно выполнено в виде треугольника, у вершины которого стоит черточка. Эта черточка показывает, что ток может идти только по направлению треугольника.

Если к этой прямой пририсован короткий отрезок и он обращен в обратную сторону от направления треугольника, то это уже стабилитрон. Он способен пропускать небольшой ток в обратном направлении. Такое обозначение справедливо только для приборов общего назначения. Например, изображение для диода с барьером Шоттки нарисован s-образный знак.

Некоторые радиодетали имеют свойства двух простых приборов, соединенных вместе. Эту особенность также отмечают. При изображении двустороннего стабилитрона рисуются оба, причем вершины треугольников направлены друг к другу. При обозначении двунаправленного диода изображаются 2 параллельных диода, направленных в разные стороны.

Другие приборы обладают свойствами двух разных деталей, например, варикап. Это полупроводник, поэтому он рисуется треугольником. Однако в основном используется емкость его р-п-перехода, а это уже свойства конденсатора. Поэтому к вершине треугольника пририсовывается знак конденсатора - две параллельные прямые.

Признаки внешних факторов, влияющих на прибор, также нашли свое отражение. Фотодиод преобразует солнечный свет в электрический ток, некоторые виды являются элементами солнечной батареи. Они изображаются как диод, только в круге, и на них направлены 2 стрелки, для показа солнечных лучей. Светодиод, напротив, излучает свет, поэтому стрелки идут от диода.

Транзисторы полярные и биполярные

Транзисторы также являются полупроводниковыми приборами, но имеют в основном два p-n-p-перехода в биполярных транзисторах. Средняя область между двумя переходами является управляющей. Эмиттер инжектирует носители зарядов, а коллектор принимает их.

Корпус изображен кружком. Два p-n-перехода изображены одним отрезком в этом кружке. С одной стороны, к этому отрезку подходит прямая под углом 90 градусов - это база. С другой стороны, 2 косые прямые. Одна из них имеет стрелку - это эмиттер, другая без стрелки - коллектор.

По эмиттеру определяют структуру транзистора. Если стрелка идет по направлению к переходу, то это транзистор p-n-p типа, если от него - то это n-p-n транзистор. Раньше выпускался однопереходный транзистор, его еще называют двухбазовым диодом, имеет один p-n-переход. Обозначается как биполярный, но коллектор отсутствует, а баз две.

Похожий рисунок имеет и полевой транзистор. Отличие в том, что переход у него называется каналом. Прямая со стрелкой подходит к каналу под прямым углом и называется затвором. С противоположной стороны подходят сток и исток. Направление стрелки показывает тип канала. Если стрелка направлена на канал, то канал n-типа, если от него, то p-типа.

Полевой транзистор с изолированным затвором имеет некоторые отличия. Затвор рисуется в виде буквы г и не соединяется с каналом, стрелка помещается между стоком и истоком и имеет то же значение. В транзисторах с двумя изолированными затворами на схеме добавляется второй такой же затвор. Сток и исток взаимозаменяемые, поэтому полевой транзистор можно подключать как угодно, нужно лишь правильно подключить затвор.

Интегральные микросхемы

Интегральные микросхемы являются самыми сложными электронными компонентами. Выводы, как правило, являются частью общей схемы. Их можно разделить на такие виды:

  • аналоговые;
  • цифровые;
  • аналого-цифровые.

На схеме они обозначаются в виде прямоугольника. Внутри стоит код и (или) название схемы. Отходящие выводы пронумерованы. Операционные усилители рисуются треугольником, выходящий сигнал идет из его вершины. Для отсчета выводов на корпусе микросхемы рядом с первым выводом ставится отметка. Обычно это выемка квадратной формы. Чтобы правильно читать микросхемы и обозначения знаков, прилагаются таблицы.

Прочие элементы

Все радиодетали соединяются между собой проводниками. На схеме они изображаются прямыми линиями и чертятся строго по горизонтали и вертикали. Если проводники при пересечении друг с другом имеют электрическую связь, то в этом месте ставится точка. В советских схемах и американских, чтобы показать, что проводники не соединяются, в месте пересечения ставится полуокружность.

Конденсаторы обозначаются двумя параллельными отрезками. Если это электролитический, для подключения которого важно соблюдать полярность, то возле его положительного вывода ставится +. Могут встречаться обозначения электролитических конденсаторов в виде двух параллельных прямоугольников, один из них (отрицательный) окрашивается в черный цвет.

Для обозначения переменных конденсаторов используют стрелку, она по диагонали перечеркивает конденсатор. В подстроечных вместо стрелки используется т-образный знак. Вариконд - конденсатор, меняющий емкость от приложенного напряжения, рисуется, как и переменный, но стрелку заменяет короткая прямая, возле которой стоит буква u. Емкость показывается цифрой и рядом ставится мкФ (микроФарада). Если емкость меньше - буквенный код опускается.

Еще один элемент, без которого не обходится ни одна электрическая схема - это резистор. Обозначается на схеме в виде прямоугольника. Чтобы показать, что резистор переменный, сверху рисуют стрелку. Она может быть соединена либо с одним из выводов, либо являться отдельным выводом. Для подстроечных используют знак в виде буквы т. Как правило, рядом с резистором указывается его сопротивление.

Для обозначения мощности постоянных резисторов могут использоваться знаки в виде черточек. Мощность в 0,05 Вт обозначается тремя косыми, 0,125 Вт - двумя косыми, 0,25 Вт - одной косой, 0,5 Вт - одна продольная. Большая мощность показывается римскими цифрами. Из-за многообразия невозможно провести описание всех обозначений электронных компонентов на схеме. Чтобы определить тот или иной радиоэлемент, пользуются справочниками.

Буквенно-цифровой код

Для простоты радиодетали разделяются на группы по признакам. Группы делятся на виды, виды - на типы. Ниже приведены коды групп:

Для удобства монтажа на печатных платах указываются места для радиодеталей буквенным кодом, рисунком и цифрами. У деталей с полярными выводами у положительного вывода ставится +. В местах для пайки транзисторов каждый вывод помечается соответствующей буквой. Плавкие предохранители и шунты отображаются прямой линией. Выводы микросхем маркируются цифрами. Каждый элемент имеет свой порядковый номер, который указан на плате.

Любые электрические цепи могут быть представлены в виде чертежей (принципиальных и монтажных схем), оформление которых должно соответствовать стандартам ЕСКД. Эти нормы распространяются как на схемы электропроводки или силовых цепей, так и электронные приборы. Соответственно, чтобы «читать» такие документы, необходимо понимать условные обозначения в электрических схемах.

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТа Краткое описание
2.710 81 В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
2.747 68 Требования к размерам отображения элементов в графическом виде.
21.614 88 Принятые нормы для планов электрооборудования и проводки.
2.755 87 Отображение на схемах коммутационных устройств и контактных соединений
2.756 76 Нормы для воспринимающих частей электромеханического оборудования.
2.709 89 Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
21.404 85 Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.



Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

Графические обозначения

Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами. Приведем в качестве примера основные графические обозначения для разных видов электрических схем.

Примеры УГО в функциональных схемах

Ниже представлен рисунок с изображением основных узлов систем автоматизации.


Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом 21.404-85

Описание обозначений:

  • А – Основные (1) и допускаемые (2) изображения приборов, которые устанавливаются за пределами электрощита или распределительной коробки.
  • В – Тоже самое, что и пункт А, за исключением того, что элементы располагаются на пульте или электрощите.
  • С – Отображение исполнительных механизмов (ИМ).
  • D – Влияние ИМ на регулирующий орган (далее РО) при отключении питания:
  1. Происходит открытие РО
  2. Закрытие РО
  3. Положение РО остается неизменным.
  • Е — ИМ, на который дополнительно установлен ручной привод. Данный символ может использоваться для любых положений РО, указанных в пункте D.
  • F- Принятые отображения линий связи:
  1. Общее.
  2. Отсутствует соединение при пересечении.
  3. Наличие соединения при пересечении.

УГО в однолинейных и полных электросхемах

Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы.

Источники питания.

Для их обозначения приняты символы, приведенные на рисунке ниже.


УГО источников питания на принципиальных схемах (ГОСТ 2.742-68 и ГОСТ 2.750.68)

Описание обозначений:

  • A – источник с постоянным напряжением, его полярность обозначается символами «+» и «-».
  • В – значок электричества, отображающий переменное напряжение.
  • С – символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.
  • D – Отображение аккумуляторного или гальванического источника питания.
  • E- Символ батареи, состоящей из нескольких элементов питания.

Линии связи

Базовые элементы электрических соединителей представлены ниже.


Обозначение линий связи на принципиальных схемах (ГОСТ 2.721-74 и ГОСТ 2.751.73)

Описание обозначений:

  • А – Общее отображение, принятое для различных видов электрических связей.
  • В – Токоведущая или заземляющая шина.
  • С – Обозначение экранирования, может быть электростатическим (помечается символом «Е») или электромагнитным («М»).
  • D — Символ заземления.
  • E – Электрическая связь с корпусом прибора.
  • F – На сложных схемах, из нескольких составных частей, таким образом обозначается обрыв связи, в таких случаях «Х» это информация о том, где будет продолжена линия (как правило, указывается номер элемента).
  • G – Пересечение с отсутствием соединения.
  • H – Соединение в месте пересечения.
  • I – Ответвления.

Обозначения электромеханических приборов и контактных соединений

Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже.


УГО, принятые для электромеханических устройств и контакторов (ГОСТы 2.756-76, 2.755-74, 2.755-87)

Описание обозначений:

  • А – символ катушки электромеханического прибора (реле, магнитный пускатель и т.д.).
  • В – УГО воспринимающей части электротепловой защиты.
  • С – отображение катушки устройства с механической блокировкой.
  • D – контакты коммутационных приборов:
  1. Замыкающие.
  2. Размыкающие.
  3. Переключающие.
  • Е – Символ для обозначения ручных выключателей (кнопок).
  • F – Групповой выключатель (рубильник).

УГО электромашин

Приведем несколько примеров, отображения электрических машин (далее ЭМ) в соответствии с действующим стандартом.


Обозначение электродвигателей и генераторов на принципиальных схемах (ГОСТ 2.722-68)

Описание обозначений:

  • A – трехфазные ЭМ:
  1. Асинхронные (ротор короткозамкнутый).
  2. Тоже, что и пункт 1, только в двухскоростном исполнении.
  3. Асинхронные ЭМ с фазным исполнением ротора.
  4. Синхронные двигатели и генераторы.
  • B – Коллекторные, с питанием от постоянного тока:
  1. ЭМ с возбуждением на постоянном магните.
  2. ЭМ с катушкой возбуждения.

УГО трансформаторов и дросселей

С примерами графических обозначений данных устройств можно ознакомиться на представленном ниже рисунке.


Правильные обозначения трансформаторов, катушек индуктивности и дросселей (ГОСТ 2.723-78)

Описание обозначений:

  • А – Данным графическим символом могут быть обозначены катушки индуктивности или обмотки трансформаторов.
  • В – Дроссель, у которого имеется ферримагнитный сердечник (магнитопровод).
  • С – Отображение двухкатушечного трансформатора.
  • D – Устройство с тремя катушками.
  • Е – Символ автотрансформатора.
  • F – Графическое отображение ТТ (трансформатора тока).

Обозначение измерительных приборов и радиодеталей

Краткий обзор УГО данных электронных компонентов показан ниже. Тем, кто хочет более широко ознакомиться с этой информацией рекомендуем просмотреть ГОСТы 2.729 68 и 2.730 73.


Примеры условных графических обозначений электронных компонентов и измерительных приборов

Описание обозначений:

  1. Счетчик электроэнергии.
  2. Изображение амперметра.
  3. Прибор для измерения напряжения сети.
  4. Термодатчик.
  5. Резистор с постоянным номиналом.
  6. Переменный резистор.
  7. Конденсатор (общее обозначение).
  8. Электролитическая емкость.
  9. Обозначение диода.
  10. Светодиод.
  11. Изображение диодной оптопары.
  12. УГО транзистора (в данном случае npn).
  13. Обозначение предохранителя.

УГО осветительных приборов

Рассмотрим, как на принципиальной схеме отображаются электрические лампы.


Описание обозначений:

  • А – Общее изображение ламп накаливания (ЛН).
  • В — ЛН в качестве сигнализатора.
  • С – Типовое обозначение газоразрядных ламп.
  • D – Газоразрядный источник света повышенного давления (на рисунке приведен пример исполнения с двумя электродами)

Обозначение элементов в монтажной схеме электропроводки

Завершая тему графических обозначений, приведем примеры отображения розеток и выключателей.


Как изображаются розетки других типов, несложной найти в нормативных документах, которые доступны в сети.



Данная статья предназначена для того, чтобы начинающему радиолюбителю было с чего начать. В различных технических изданиях такой материал так же встречается редко. Именно этим он и ценен.

В таблице приводится буквенное обозначение основных радиоэлементов на радиосхемах в соответствии с государственным стандартом (ГОСТом). Указанное в таблице буквенное обозначение радиоэлементов – не догма, и в основном не соблюдается разработчиками радиосхем. Например, в соответствии с ГОСТ, обозначение потенциометра (переменного резистора) – RP, а на схемах чаще всего встречается просто – R. Когда специалист любого уровня «читает» радиосхему, он безошибочно определяет, что буквенное обозначение относится именно к этому потенциометру, а не к другому радиоэлементу. Главное, что первая буква обозначения соответствует.

Бывали случаи, когда я проектировал схему, а когда наносил на схему буквенные обозначения, то вдруг обнаруживал, что я не помню, какой буквой обозначается редко используемый элемент. Тогда я обращался к этой табличке. Поэтому эта таблица с буквенными обозначениями может быть полезной не только начинающим радиолюбителям.

Основное обозначение Наименование элемента Дополнительное обозначение Вид устройства
А Устройство АА
АК
AKS
Регулятор тока
Блок реле
Устройство
B Преобразователи
BF
BK
BL
BM
BS
Громкоговоритель
Телефон
Датчик тепловой
Фотоэлемент
Микрофон
Звукосниматель
С Конденсаторы СВ
CG
Батарея конденсаторов силовая
Блок конденсаторов зарядный
D Интегральные схемы, микросборки DA
DD
ИС аналоговая
ИС цифровая, логический элемент
E Элементы разные EK
EL
Теплоэлектронагреватель
Лампа осветительная
F Разрядники, предохранители, устройства защиты FA
FP
FU
FV
Дискретный элемент защиты по току мгновенного действия
Дискретный элемент защиты по току инерционного действия
Предохранитель плавкий
Разрядник искровой
G Генераторы, источники питания GB
GC
GE
Батарея аккумуляторов
Синхронный компенсатор
Возбудитель генератора
H Устройства индикационные и сигнальные HA
HG
HL
HLA
HLG
HLR
HLW
HV
Прибор звуковой сигнализации
Индикатор
Прибор световой сигнализации
Табло сигнальное
Лампа сигнальная с зелёной линзой
Лампа сигнальная с красной линзой
Лампа сигнальная с белой линзой
Индикаторы ионные и полупроводниковые
K Реле, контакторы, пускатели KA
KH
KK
KM
KT
KV
KCC
KCT
KL
Реле токовое
Реле указательное
Реле электротепловое
Контактор, магнитный пускатель
Реле времени
Реле напряжения
Реле команды включения
Реле команды отключения
Реле промежуточное
L Катушки индуктивности, дроссели LL
LR
LM
Дроссель люминисцентного освещения
Реактор
Обмотка возбуждения электродвигателя
М Двигатели МА Электродвигатели
Р Приборы измерительные PA
PC
PF
PI
PK
PR
PT
PV
PW
Амперметр
Счётчик импульсов
Частотомер
Счетчик активной энергии
Счетчик реактивной энергии
Омметр
Измеритель времени действия, часы
Вольтметр
Ваттметр
Q Выключатели и разъединители силовые QF Выключатель автоматический
R Резисторы RK
RP
RS
RU
RR
Терморезистор
Потенциометр
Шунт измерительный
Варистор
Реостат
S Устройства управления и коммутации SA
SB
SF
Выключатель, или переключатель
Выключатель кнопочный
Выключатель автоматический
T Трансформаторы, автотрансформаторы TA
TV
Трансформатор тока
Трансформатор напряжения
U Преобразователи UB
UR
UG
UF
Модулятор
Демодулятор
Блок питания
Преобразователь частоты
V Приборы электровакуумные и полупроводниковые VD
VL
VT
VS
Диод, стабилитрон
Прибор электровакуумный
Транзистор
Тиристор
X Соединители контактные XA
XP
XS
XW
Токосъёмник
Штырь
Гнездо
Соединитель высокочастотный
Y Устройства механические с электромагнитным приводом YA
YAB
Электромагнит
Замок электромагнитный

С чего начинается практическая электроника? Конечно с радиодеталей! Их разнообразие просто поражает. Здесь вы найдёте статьи о всевозможных радиодеталях, познакомитесь с их назначением, параметрами и свойствами. Узнаете, где и в каких устройствах применяются те или иные электронные компоненты.

Для перехода на интересующую статью кликните ссылку или миниатюрную картинку, размещённую рядом с кратким описанием материала.

Как купить радиодетали через интернет? Этим вопросом задаются многие радиолюбители. В статье рассказывается о том, как можно заказать радиодетали в интернет-магазине радиодеталей с доставкой по почте.

В данной статье я расскажу о том, как покупать радиодетали и электронные модули в одном из крупнейших интернет-магазинов AliExpress.com за весьма небольшие деньги:)

Кроме широко распространённых плоских SMD-резисторов в электронике применяются MELF-резисторы в корпусе цилиндрической формы. Каковы их достоинства и недостатки? Где они применяются и как определить их мощность?

Размеры корпусов SMD-резисторов стандартизированы, и многим они, наверняка, известны. Но так ли всё просто? Здесь вы узнаете о двух системах кодирования размеров SMD-компонентов, научитесь определять реальный размер чип-резистора по его типоразмеру и наоборот. Познакомитесь с самыми маленькими представителями SMD-резисторов, которые сейчас существуют. Кроме этого представлена таблица типоразмеров SMD-резисторов и их сборок.

Здесь вы узнаете, что такое температурный коэффициент сопротивления резистора (ТКС), а также каким ТКС обладают разные типы постоянных резисторов. Приводится формула расчёта ТКС, а также пояснения насчёт зарубежных обозначений вроде T.C.R и ppm/ 0 С.

Кроме постоянных резисторов в электронике активно применяются переменные и подстроечные резисторы. О том, как устроены переменные и подстроечные резисторы, об их разновидностях и пойдёт речь в предлагаемой статье. Материал подкреплён большим количеством фотографий разнообразных резисторов, что непременно понравится начинающим радиолюбителям, которые смогут легче ориентироваться во всём многообразии этих элементов.

Как и у любой радиодетали, у переменных и подстроечных резисторов есть основные параметры. Оказывается их не так уж и мало, а начинающим радиолюбителям не помешает ознакомиться с такими интересными параметрами переменных резисторов, как ТКС, функциональная характеристика, износоустойчивость и др.

Полупроводниковый диод – один из самых востребованных и распространённых компонентов в электронике. Какими параметрами обладает диод? Где он применяется? Каковы его разновидности? Об этом и пойдёт речь в этой статье.

Что такое катушка индуктивности и зачем она используется в электронике? Здесь вы узнаете не только о том, какими параметрами обладает катушка индуктивности, но и узнаете, как обозначаются разные катушки индуктивности на схеме. Статья содержит множество фотографий и изображений.

В современной импульсной технике активно применяется диод Шоттки. Чем он отличается от обычных выпрямительных диодов? Как он обозначается на схемах? Каковы его положительные и отрицательные свойства? Обо всём этом вы узнаете в статье про диод Шоттки.

Стабилитрон – один из самых важных элементов в современной электронике. Не секрет, что полупроводниковая электроника очень требовательна к качеству электропитания, а если быть точнее, к стабильности питающего напряжения. Тут на помощь приходит полупроводниковый диод – стабилитрон, который активно применяется для стабилизации напряжения в узлах электронной аппаратуры.

Что такое варикап и где он применяется? Из этой статьи вы узнаете об удивительном диоде, который используется в качестве переменного конденсатора.

Если вы занимаетесь электроникой, то наверняка сталкивались с задачей соединения нескольких динамиков или акустических колонок. Это может потребоваться, например, при самостоятельной сборке акустической колонки, подключении нескольких колонок к одноканальному усилителю и так далее. Рассмотрено 5 наглядных примеров. Много фото.

Транзистор является основой современной электроники. Его изобретение произвело революцию в радиотехнике и послужило основой для миниатюризации электроники – создания микросхем. Как обозначается транзистор на принципиальной схеме? Как необходимо впаивать транзистор в печатную плату? Ответы на эти вопросы вы найдёте в этой статье.

Составной транзистор или по-другому транзистор Дарлингтона является одной из модификаций биполярного транзистора. О том, где применяются составные транзисторы, об их особенностях и отличительных свойствах вы узнаете из этой статьи.

При подборе аналогов полевых МДП-транзисторов приходиться обращаться к технической документации с параметрами и характеристиками конкретного транзистора. Из данной статьи вы узнаете об основных параметрах мощных MOSFET транзисторов.

В настоящее время в электронике всё активнее применяются полевые транзисторы. На принципиальных схемах полевой транзистор обозначается по-разному. В статье рассказывается об условном графическом обозначении полевых транзисторов на принципиальных схемах.

Что такое IGBT-транзистор? Где применяется и как он устроен? Из данной статьи вы узнаете о преимуществах биполярных транзисторов с изолированным затвором, а также о том, как обозначается данный тип транзисторов на принципиальных схемах.

Среди огромного количества полупроводниковых приборов существует динистор. Узнать о том, чем динистор отличается от полупроводникового диода, вы сможете, прочитав эту статью.

Что такое супрессор? Защитные диоды или супрессоры всё активней применяются в радиоэлектронной аппаратуре для её защиты от высоковольтных импульсных помех. О назначении, параметрах и способах применения защитных диодов вы узнаете из этой статьи.

Самовосстанавливающиеся предохранители всё чаще применяются в электронной аппаратуре. Их можно обнаружить в приборах охранной автоматики, компьютерах, портативных устройствах… На зарубежный манер самовосстанавливающиеся предохранители называются PTC Resettable Fuses. Каковы свойства и параметры «бессмертного» предохранителя? Об этом вы узнаете из предложенной статьи.

В настоящее время в электронике всё активней стали применяться твёрдотельные реле. В чём преимущество твёрдотельных реле перед электромагнитными и герконовыми реле? Устройство, особенности и типы твёрдотельных реле.

В литературе посвящённой электронике кварцевый резонатор незаслуженно лишён внимания, хотя данный электромеханический компонент чрезвычайно сильно повлиял на активное развитие техники радиосвязи, навигации и вычислительных систем.

Кроме всем известных алюминиевых электролитических конденсаторов в электронике используется большое количество всевозможных электролитических конденсаторов с разным типом диэлектрика. Среди них например танталовые smd конденсаторы, неполярные электролитические и танталовые выводные. Данная статья поможет начинающим радиолюбителям распознать различные электролитические конденсаторы среди всевозможных радиоэлементов.

Наряду с другими конденсаторами, электролитические конденсаторы обладают некоторыми специфическими свойствами, которые необходимо учитывать при их применении в самодельных электронных устройствах, а также при проведении ремонта электроники.

Обозначение радиодеталей на схеме

В данной статье приведен внешний вид и схематическое обозначение радиодеталей

Каждый наверно начинающие радиолюбитель видел и внешне радиодетали и возможно схемы,но что чем является на схеме приходится долго думать или искать,и только где то он может прочитает и увидит новые для себя слова такие как резистор, транзистор, диод и прочее.А как же они обозначаются.Разберем в данной статье.И так поехали.

1.Резистор

Чаще всего на платах и схемах можно увидеть резистор,так как их по количеству на платах больше всего.

Резисторы бывают как постоянные,так и переменные(можно регулировать сопротивление с помощью ручки)

Одна из картинок постоянного резистора ниже и обозначение постоянного и переменного на схеме.

А где переменный резистор как выглядет. Это еще картиночка ниже.Извиняюсь за такое написание статьи.

2.Транзистор и его обозначение

Много информации написано, о функциях ихних, но так как тема о обозначениях.Поговорим об обозначениях.

Транзисторы бывают биполярными,и полярными, пнп и нпн переходов.Все это учитывается при пайке на плату, и в схемах.Увидите рисунок,поймете

Обозначение транзистора нпн перехода npn

Э это эммитер , К это коллектор , а Б это база .Транзисторы pnp переходов будет отличатся тем что стрелочка будет не от базы а к базе.Для более подробного еще одна картинка


Есть так же кроме биполярных и полевые транзисторы, обозначение на схеме полевых транзисторов похожи, но отличаются.Так как нет базы эмиттера и коллектора, а есть С - сток, И - исток, З - затвор


И напоследок о транзисторах как же они выглядат на самом деле


Общем если у детали три ножки, то 80 процентов того что это транзистор.

Если у вас есть транзистор и незнаете какого он перехода и где коллектор, база, и вся прочая информация,то посмотрите в сравочнике транзисторов.

Конденсатор, внешний вид и обозначение

Конденсаторы бывают полярные и неполярные, в полярных на схеме приресовывают плюс, так как он для постоянного тока, а неполярные соответствено для переменного.

Они имеют определенную емкость в мКф (микрофарадах) и расчитаны на определенное напряжение в вольтах.Все это можно прочитать на корпусе конденсатора

Микросхемы , внешний вид обозначение на схеме

Уфф уважаемые читатели, этих существует просто огромное количество в мире, начинаю от усилителей и заканчивая телевизорами

Понимание старинных радиоприемников | Коллекционеры Еженедельник

Фил Нельсон руководит Phils Old Radios, членом нашего Зала славы и отличным источником информации о старинных радиоприемниках.

Вы только что приобрели старую радиостанцию, но, кроме названия производителя на передней панели, вы ничего о ней не знаете. Дополнительные сведения о вашем радио могут удовлетворить ваше любопытство или послужить практическим целям, например, помочь вам получить информацию о ремонте. Вот как определить старинное или старинное радио, а затем определить, подходит ли оно для воспроизведения.

Определение радиостанций по производителю, названию и номеру модели

Только в США за десятилетия были изготовлены десятки тысяч различных моделей радиостанций. Еще многие тысячи были произведены по всему миру. Большинство радиоприемников, проданных за эти десятилетия, не очень интересны. На каждое редкое и необычное радио приходились тысячи дешевых и обычных радиоприемников.

Обычно радиостанцию ​​можно идентифицировать по производителю и номеру модели (например, «Zenith 7G605 ″ или« Philco 42-350 ″).Номера моделей могут включать любую комбинацию букв и цифр, они могут быть длинными или короткими, хотя большинство из них имеют длину от двух до шести символов. Для номеров моделей нет никакой стандартизации. Каждый производитель мог составить свою собственную схему, и часто конкретный производитель менял свою схему нумерации с годами.

Номера моделей часто печатаются на бумажной этикетке, прикрепленной к задней, внутренней или нижней части радиошкафа. Этикетка обычно содержит другую информацию, такую ​​как серийный номер, диаграмму трубки или даже полную принципиальную схему.Номер модели также может быть напечатан где-нибудь на самом корпусе. На моем Zenith TransOceanic H500 номер напечатан белыми чернилами внутри откидной задней крышки.

На большинстве радиостанций также указаны различные номера патентов. Они довольно бесполезны для идентификации, потому что практически все производители радиостанций получили лицензии на несколько технологических патентов от других производителей, и они были обязаны по закону раскрывать эти патентные лицензии. Если вы посмотрите на несколько старых радиоприемников, вы увидите, что на многих из них указаны одни и те же патенты.

Уведомления о патентах

часто включают даты, но в них не указывается, когда было сделано радио. Они только указывают, когда был первоначально выдан патент, что могло быть на много лет раньше. Таким образом, дата патента просто говорит вам, что радио не могло быть произведено до этой даты.

У некоторых радиостанций есть название в дополнение (или иногда вместо) к номеру модели. Например, мой Crosley F5-TWE был известен как «Музыкальный повар», и это имя фактически напечатано на передней части его корпуса.Сотни разных имен использовались на протяжении десятилетий - от предсказуемых («Путешественник») до аллитеративных (Зенит «Зенетта») до фантастических («Призрачный ребенок»). Название может оказаться удобным, если в руководстве для коллекционеров ваш набор будет указан по имени, а не по номеру модели.

Ресурсы для определения вашего старого радио

Коллекционные книги перечисляют тысячи радиостанций, часто с приблизительными значениями. Путеводитель для коллекционеров Slusser (ранее Bunis) - один из самых популярных, но ни в коем случае не единственный в городе.

Публикации по техническому обслуживанию - еще один отличный источник информации. К ним относятся Rider’s, Sams Photofacts, Most Needed Radio Diagrams и т. Д. Были опубликованы технические справочники по радиоремонтным мастерским, и их до сих пор можно найти во многих публичных библиотеках.

Радиоколлекторы могут помочь. Если вы еще этого не сделали, поищите поблизости клуб коллекционеров радио. На сайте Antique Radio Classified есть обширный список клубов Северной Америки.

Группы новостей . Если поблизости нет клуба, другой вариант - это группа новостей USENET rec.antiques.radio + phono. Хотя эта группа занимается в основном техническими обсуждениями, некоторые члены готовы помочь с идентификацией.

Сайты . Когда я запустил свой сайт в августе 1995 года, в мире был только один подобный сайт. Сейчас их десятки, и все время появляются новые. Ваше радио может быть показано на веб-сайте радио, или, возможно, его веб-мастер пожелает задать ваш вопрос.Кстати, если вы попробовали все эти каналы и вычеркнули, не стесняйтесь, пришлите мне письмо по электронной почте. Обычно у меня есть время, чтобы быстро просмотреть свои коллекционные книги, чтобы увидеть, есть ли в списке радио.

Другие идентифицирующие признаки

Даже если ваша радиостанция потеряла этикетку или логотип или, возможно, никогда не имела их с самого начала, вы все равно можете идентифицировать устройство, хотя это может потребовать некоторой детективной работы. Вот на что стоит обратить внимание:

Маркировка компонентов .Если снаружи не хватает идентификаторов, внутри все еще могут быть подсказки. Загляните внутрь корпуса - если вы видите название одного и того же производителя, нанесенное на все лампы и другие компоненты, это подсказка. С другой стороны, нет ничего необычного в том, чтобы увидеть на компонентах смесь торговых марок. Многие производители получали комплектующие от других поставщиков. А радиоприемники, которые ремонтировались годами, часто имеют под капотом случайный ассортимент запасных частей.

Конструкция шкафа . Часто явный индикатор того, когда было сделано радио.Самые ранние радиостанции, как правило, представляли собой голые компоненты, установленные на плате. Несколько позже многие из них были размещены в сравнительно простых деревянных или металлических ящиках. К концу 1920-х годов некоторые из них были размещены в тщательно продуманных шкафах, которые выглядели как «настоящая мебель», а не как электронное оборудование. Деревянные шкафы в стиле соборов и надгробий были самыми популярными в 1930-е годы. 1940-е были временем расцвета «машинного века» и других тенденций в дизайне.

Материалы корпуса . Радиоприемники 1920-х годов обычно были деревянными, хотя некоторые столешницы поставлялись в довольно простых металлических шкафах.Бакелит и каталин были самыми популярными синтетическими материалами в 1930-х и 1940-х годах. Другие ранние пластики, такие как Plaskon и Beetle, появились еще до появления новых синтетических материалов в 1950-х годах. Деревянные шкафы использовались во все периоды с 1920-х годов до наших дней.

Маркировка на циферблате . Маркировка диапазона и частоты на циферблате может кое-что сказать вам о возрасте радиоприемника. Радиоприемники начала 1920-х годов не показывали номеров станций; вместо этого их ручки были помечены цифрами от 0 до 100, а иногда и вовсе не были.Если на вашем радио есть полоса с надписью Police или Aircraft, вероятно, это было сделано до Второй мировой войны; эти частоты больше не используются для такой связи. Коротковолновое радио было обычным явлением с самого начала, но FM-радиовещание не было развито до 1930-х годов. Частоты диапазона FM были изменены после Второй мировой войны, поэтому, если у вас есть радио, которое настраивает FM на диапазон 42-50 мегагерц, а не на современный диапазон 88-108 мегагерц, вы знаете, что оно было произведено до 1942 года. Радиоприемник со стереосистемой FM был изготовлен не ранее конца 1950-х годов.Обозначения гражданской обороны (CD) на циферблате AM на 640 и 1240 килогерц указывают на то, что радиоприемник был произведен между 1953 и 1963 годами.

Трубки . Самые старые радиовакуумные лампы были больше похожи на лампочки и имели резьбовые соединения. Большинство трубок 1920-х годов имели стеклянные колпачки и большие бакелитовые основания с четырьмя или пятью штырями. Трубки 1930-х и 1940-х годов обычно имели стеклянные или металлические оболочки и шесть, семь или восемь булавок. Замковые («локтальные») металлические основания использовались в течение нескольких лет в конце 1940-х годов.На смену им в 1950-х годах пришли цельностеклянные «миниатюрные» трубки с очень тонкими штырями. Имейте в виду, что разные типы трубок перекрываются. Например, некоторые радиостанции продолжали использовать локальные или более старые типы трубок до 1950-х годов. Однако, если в вашем радио используются стеклянные миниатюрные трубки, вы знаете, что оно должно было быть изготовлено после окончания Второй мировой войны и, вероятно, было сделано в 1950-х годах или позже.

Транзисторы . Транзисторы были представлены в 1957 году, поэтому все транзисторные радиоприемники датируются более поздним сроком службы.Транзисторы не получили широкого распространения до 1960-х годов.

Перед включением радиостанции

Если вы только что принесли домой старинное радио, вы, вероятно, очень захотите включить его немедленно. Это может быть дорогостоящей ошибкой, если набор не был профессионально отремонтирован до того, как вы его купили. Если в радио есть короткое замыкание или неисправный компонент, его включение может привести к дальнейшему повреждению устройства или даже вызвать возгорание. Вы всегда должны проверять неизвестное радио на наличие серьезных проблем, прежде чем включать его, иначе «зажигание» может быть, к сожалению, буквальным опытом!

Некоторые проблемы можно обнаружить визуально.Например, если шнур питания сломан, треснут или изношен, вы должны заменить его, прежде чем пытаться подключить радио. Некоторые другие проблемы можно обнаружить, посмотрев на шасси. (Это металлический ящик внутри шкафа, на котором установлены другие компоненты.)

У некоторых радиостанций есть задние панели, а у других - нет. Если у радиостанции есть задняя панель, вам необходимо снять ее, чтобы осмотреть компоненты (трубки и т. Д.) На верхней части корпуса. Задняя стенка шкафа обычно крепится с помощью нескольких маленьких винтов или зажимов.Снимая его, будьте осторожны, чтобы не повредить какие-либо антенные провода, которые могут быть присоединены. Некоторые новые радиостанции будут иметь встроенный разъем для шнура питания, который отсоединяет шнур от корпуса, когда вы (осторожно!) Снимаете заднюю часть.

После снятия задней крышки следует искать серьезные проблемы, включая отсутствие или поломку трубок, а также все остальное, что явно отсутствует, сломано, отсоединено, зажарено или сильно корродировано. Если вы видите какой-либо из этих признаков, рассчитывайте на то, что отремонтируете телевизор перед включением.

Почти во всех случаях электронные компоненты радиоприемника - лампы, конденсаторы, резисторы и т. Д. - будут выглядеть одинаково независимо от того, полностью ли они вышли из строя или работают безупречно. Когда радио выключено, мертвая трубка выглядит как исправная. Закороченный конденсатор выглядит как исправный и так далее.

Многие опытные реставраторы на данном этапе не стали бы опробовать радио. Вместо этого они снимали шасси и обычно заменяли большую часть или все старые конденсаторы.Если вы новичок, то ничего полезного не узнаете, заглянув под корпус. А подключение радио вне шкафа только увеличит риск поражения электрическим током. Но вы можете прочитать все об этом процессе в моей статье «Замена конденсаторов в старых радиоприемниках». Хотите ли вы принять этот осторожный подход, зависит от вас.

Предположим, что либо вы закончили замену конденсатора, либо готовы рискнуть запустить радиостанцию ​​как есть. В любом случае, большинство реставраторов включают радио с помощью гаджета, называемого вариаком, который позволяет вам медленно увеличивать напряжение, отслеживая любые опасные признаки по пути.Если у вас нет варикозной болезни, вы можете использовать недорогой домашний заменитель. На нашей странице Dim-Bulb Tester даны инструкции по созданию и использованию такого устройства. Помимо постепенного увеличения напряжения, тестер тусклых ламп также может предупредить вас о коротких замыканиях в источнике питания радиоприемника.

Если у вас нет ни того, ни другого, вы можете просто включить выключатель питания и скрестить пальцы, но я не рекомендую этого делать по всем причинам, указанным выше. Как только напряжение будет увеличено до полной мощности, поверните регулятор громкости вверх примерно на треть и настройте ручку радио на местную радиостанцию ​​с сильным сигналом.Примерно через пятнадцать секунд трубки должны начать светиться слабым оранжевым цветом. (Исключение составляют лампы в металлическом корпусе с непрозрачным покрытием или лампы очень низкого напряжения, такие как в старых Zenith TransOceanics.)

Внимательно следите за всем необычным, пока радио нагревается. Слегка горячий запах - это нормально, особенно если радио пыльное, но сильный запах гари указывает на проблему. То же самое касается любых искр или дыма, которые обычно указывают на серьезную проблему. Если радио работает нормально, найдите минутку, чтобы поздравить себя, затем выключите его, пока не успеете заменить конденсаторы (см. Выше).

Если вы слышите громкий гудящий звук, который не меняется при повороте регулятора громкости, это вызвано неисправными конденсаторами фильтра в блоке питания. Радио не будет работать, пока вы их не замените.

Если звучит нормально, могу ли я его использовать?

Ты можешь проигрывать невосстановленное радио сколько угодно. . . если вы не возражаете против риска того, что он выйдет из строя в любой момент без предупреждения. По моему опыту, большинство нереставрированных радиостанций вскоре откажутся - обычно с одним или несколькими вышедшими из строя конденсаторами.И если вы подойдете к замене вышедшего из строя конденсатора, пройдет совсем немного времени до того, как выйдет из строя следующий и так далее.

Чтобы радиостанция была безопасной и надежной для повседневного использования, лучше сразу заменить все старые конденсаторы. Если вы решите не делать этого, я настоятельно рекомендую вам никогда не выходить из комнаты, пока работает радио, и не оставлять его включенным на ночь. Это просто не стоит риска. Несколько невосстановленных радиоприемников могут долго работать без проблем. Другие могут загореться - это случилось со мной!

Изображения в этой статье появляются в следующем порядке:

(Все изображения любезно предоставлены Филом Нельсоном из Phils Old Radios)

1.Zenith TransOceanic 6G601M
2. Деревянный Philco 90
3. Emerson 558 Tube Portable
4. Пластиковый Zephyr 1
5. Переносной транзистор Buick
6. Zenith Y724 Бакелитовый
7. Zenith TransOceanic G500

У вас есть статья, которую вы бы хотели, чтобы мы опубликовали в качестве гостевой колонки в The Collectors Weekly? Дайте нам знать.

Почини старое радио! - Часть 2


Вернуть к жизни старинное радио - это весело и легко!

В прошлый раз мы приступили к ремонту ламповой рации DeWald Model 618 1937 года выпуска.После короткого урока истории мы провели базовую проверку важных катушек и трансформаторов радио и обнаружили, что это радио выглядит так, как будто оно в довольно хорошей форме для 78 лет. Однако впереди еще много работы! Теперь мы пройдем оставшуюся часть процесса ремонта, первое включение, и, если все пойдет хорошо, мы можем перейти к выравниванию шкалы настройки радио и наслаждаться нашим воскресшим антиквариатом.

Для этого шага вам потребуются новые компоненты. Посмотрите значения, напечатанные на старых конденсаторах, затем закажите новые с таким же или более высоким напряжением.Для электролитических конденсаторов это обычно около 450 В, а для пленочных конденсаторов 630 В должно охватывать все возможные ситуации. Вам также понадобятся кусачки для проводов, плоскогубцы, припой и паяльник, а также, необязательно, тепловой пистолет, пистолет для горячего клея и немного пчелиного воска, а также, возможно, некоторый коричневый или бежевый наполнитель, например полимерная глина. Почему ты спрашиваешь? Подробнее об этом чуть позже.

Если вы хотите настроить радио в конце процесса - это не является строго необходимым, но это заставляет станции входить в правильные места на циферблате - вы можете рассмотреть возможность использования генератора сигналов с амплитудной модуляцией, который имеет диапазон примерно от 450 кГц до примерно 2 МГц или 15 МГц, если вы хотите также выровнять коротковолновые диапазоны.Если у вас его нет, не волнуйтесь. Вы можете выполнить большую часть выравнивания секций промежуточной частоты (IF) и радиочастоты (RF) только с существующими AM-станциями, которые вы можете принимать в своем районе в качестве тестовых сигналов. Это выйдет довольно близко.

Что мы снова делаем?

Основная причина возрастных проблем в старом магнитоле - это конденсаторы. Винтажные кепки были сделаны из картона, фольги, бумаги и воска, и они просто не выдерживают длительного срока службы - особенно 50+ лет.Спустя столько времени материалы просто деградировали до такой степени, что перестали работать как конденсаторы.

ФОТО 1. Корпус DeWald 618, вид сверху.


Неисправные электролитические конденсаторы в блоке питания вывели из строя многие старые радиостанции, а конденсаторы связи и байпаса могут вызвать выход из строя ламп и перегорание катушек.

Посмотрите на Фото 2 .

ФОТО 2. Из-за плохих электролитических конденсаторов этот трансформатор перегорел.


Есть несколько подходов, которые вы можете предпринять при замене компонентов. Некоторые люди утверждают, что лучше заменять только электролитические конденсаторы в блоке питания, а затем включать по одному конденсатору в промежутках между ними. Это занимает довольно много времени, а все остальные компоненты остаются оригинальными, что довольно рискованно. Я лично никогда не рекомендовал бы такую ​​практику для радио с ранних лет, хотя с чем-то, произведенным в конце 50-х и начале 60-х годов, вам, возможно, это сойдет с рук.

Похоже, кто-то уже пробовал этот подход на радио несколько лет назад. Проверьте Фото 3 . Есть два современных электролитических и один пленочный конденсатор, но остальные - замены 1930-40-х годов.

ФОТО 3. Нижняя часть шасси. В основном конденсаторы 30-х и начала 40-х годов, с добавлением некоторых запасных частей начала 2000-х годов.


Мне нравится действовать осторожно, по одному компоненту за раз, пока не будут заменены все сомнительные конденсаторы, затем включите его и посмотрите, что произойдет.Заменяя каждый компонент по одному и поднимая только один провод за раз, легко убедиться, что вы ничего не неправильно подключили.

Подключение пленочного конденсатора к неправильному месту в цепи обычно ничего не сгорает (поскольку конденсаторы блокируют постоянный ток), но может привести к тому, что радио не будет работать, например, путем переключения радиосигнала на землю перед этим. попадает в следующую трубку. Только будьте осторожны, чтобы не подключить электролитический конденсатор в обратном направлении.

Под шасси

Будьте осторожны, работая со старинным радио! Присутствует высокое напряжение.Если вы работаете с бестрансформаторным радиоприемником, обязательно используйте изолирующий трансформатор, поскольку металлические части могут находиться в прямом контакте с вашей сетью переменного тока и стать причиной серьезной травмы. При пайке используйте средства индивидуальной защиты и хорошую вентиляцию. Как всегда, не торопитесь и будьте осторожны!

В зависимости от вашей цели - исправное радио или более исторически точная реставрация - вы можете подумать о некоторых дополнительных шагах по подготовке ваших новых деталей перед полной заменой.Хотя видеть под корпусом целый набор новых блестящих пленочных конденсаторов может внушать уверенность, он выглядит немного неуместным среди тканевой проводки и катушек с ручной намоткой.

Для более правильного внешнего вида вы можете выпотрошить старые конденсаторы и заменить их новыми. Это лучшее из обоих миров: старинный вид, но надежность современных компонентов!

Обычно, если вы собираетесь заменить конденсаторы радиостанции, вы должны использовать существующие компоненты, которые были установлены, когда вы их нашли.Более поздние конденсаторы не годились для повторной набивки, так как методы уплотнения улучшились, и их стало намного труднее выдолбить. Это радио уже проделано, поэтому не хватает оригинальных компонентов для полного набора. К счастью, у меня есть несколько старых конденсаторов, которые я сохранил от предыдущих проектов, и выбрал несколько, которые выглядели примерно того же цвета и имели правильную маркировку. Мой DeWald не будет выглядеть так, как будто он только что сошел с конвейера, но он все равно будет выглядеть так же, как и период времени.

Замена конденсаторов занимает немного времени, но я думаю, что это довольно весело.Возьмите свои инструменты и материалы: тепловой пистолет, пистолет для горячего клея, глину, воск, новые конденсаторы и старые, чтобы выпотрошить их. Держите все под рукой. Вам также понадобится хотя бы одна пара плоскогубцев, чтобы вытащить внутренности старых крышек. Это хорошая идея сделать этот шаг в хорошо вентилируемом месте, так как вы будете выделять пары от теплового пистолета и воска.

Мне нравится использовать нитриловые перчатки при повторной набивке, так как в этих старых крышках много неизвестных химических остатков. (Если у вас нет перчаток, вымойте руки после этого шага, прежде чем делать что-либо еще!) Положите газету, чтобы расплавленный воск не попал повсюду ( Фото 4 ).

ФОТО 4. Станция заправки конденсаторов готова к работе.


Поверните тепловую пушку на умеренно высокую температуру, примерно 800 градусов F. Удерживая заменяемый конденсатор за один провод, включите тепловую пушку. Продолжайте медленно вращать конденсатор, чтобы нагреть конденсатор, пока старый воск не начнет стекать, унося с собой слои грязи и оставляя в основном чистый картон. Продолжайте вращать конденсатор и нагревать его с помощью теплового пистолета до тех пор, пока с его концов не начнут выходить самые слабые пузыри или дым.Затем закрепите корпус конденсатора и потяните за один из выводов, пока он не выскочит.

С помощью ручки или другого небольшого предмета протолкните корпус конденсатора и вытолкните внутренности с другой стороны. Это оно!

Теперь у вас есть неприятный воск, пара незакрепленных проводов и пучок фольги, плотно намотанный вокруг изоляционной бумаги ( Фото 5 ).

ФОТО 5. Пустые трубки конденсатора и удаленные кишки.


Затем возьмите полую картонную трубку и один из ваших новых компонентов.Осевые свинцово-пленочные конденсаторы здесь работают лучше всего, но вы можете согнуть выводы радиального компонента, и это нормально. Вставьте новый колпачок в трубку, отцентрируйте его и с помощью небольшого прикосновения теплового пистолета удерживайте деталь внутри. Дайте клею застыть в течение нескольких секунд, затем возьмите коричневую или бежевую полимерную глину и вдавите ее в стороны, заполняя пустое пространство и формируя торцевые заглушки конденсатора.

После того, как вы заполнили концы, возьмите вновь набитый конденсатор и быстро окуните его один или два раза в расплавленный пчелиный воск ( Фото 6 ).Дайте ему высохнуть в течение нескольких секунд и отложите.

ФОТО 6. Погружение повторно набитого конденсатора в новый воск, чтобы запечатать его.


Вы перепутали конденсатор! Повторите эти действия для остальных колпачков вашего радио, и у вас будет новый набор (, фото 7, ).

ФОТО 7. Конденсаторы в ассортименте для этой магнитолы DeWald.


Залить электролитические конденсаторы немного сложнее. Электролитические конденсаторы обычно находятся в банках над шасси из-за их размера в те времена.Некоторые люди снимают эти банки, просверливают корпус чуть выше места, где он устанавливается, извлекают внутренности и связывают новые электролитические конденсаторы внутри изолятора, прежде чем склеить и склеить узел вместе. Это грязно и, честно говоря, на мой взгляд, сложно сделать так, чтобы это выглядело хорошо. Однако решение этих проблем не является проблемой для DeWald. У него отсутствует конденсатор, а вместо него есть набор современных электролитов.

Вот, я немного подделаю. Радиоприемник должен только на первый взгляд действительно выглядеть правильно по периоду, а современные электролиты намного меньше, чем раньше.Я нашел немного больший корпус старого бумажного конденсатора, который поместит пару электролитических конденсаторов 22 мкФ 450 В внутри его диаметра (спина к спине), оставив лишь крошечный кусочек свободного места.

Для этого я выпотрошил старый конденсатор, затем вставил оба электролита. Теперь есть бумажный конденсатор с двумя выводами с каждого конца. Это не совсем исторически достоверно, но на первый взгляд выглядит неплохо ( Фото 8 ).

ФОТО 8. Оба электролитических конденсатора залиты в одну трубку.


К делу

Вооружившись новым набором «винтажных» конденсаторов, пора поменять компоненты. Просто вырезайте и замените! Постарайтесь установить новые конденсаторы как можно ближе к старым. Свинцовая обвязка - расположение компонентов и проводов - имеет большое значение для таких старых радиостанций, и расположение компонентов, которое радикально отличается от того, когда оно было построено, может вызвать такие проблемы, как помехи, обратная связь и визг при включении ( Фото 9 ).

ФОТО 9. Приступаем к замене старых колпачков.


Иногда такие радиостанции построены слоями, и вам нужно удалить некоторые верхние компоненты, чтобы добраться до тех, что ниже них. Я использую перемычку с зажимом типа «крокодил» на каждом конце компонента, который я временно согнул, чтобы не потерять свое место при работе с более глубокими слоями. Затем я возвращаюсь и заменяю перемычку-заполнитель. В конце концов, мне пришлось удлинить некоторые выводы для новых «электролитических» конденсаторов, которые я установил, используя остатки проводов, покрытых тканью из другого проекта, чтобы сохранить внешний вид ( Фото 10 ).

ФОТО 10. Далее, с перемычками для отслеживания деталей, которые я удалил, чтобы добраться до перечисленных ниже.


Находясь там, я проверил резисторы в магнитоле. В то время резисторы были сделаны из формованного углеродного соединения, и, как известно, по мере старения и поглощения влаги из атмосферы они меняют свою ценность. Обычно это не мешает радиостанции работать, но она не будет работать наилучшим образом с резисторами неправильного номинала. Цветовые коды имеют то же значение, что и сегодня, но читаются немного иначе: тело-кончик-точка.

«Корпус» резистора - самый большой цветной участок - это первая цифра. «Кончик» или цветовая полоса на одном краю компонента - это вторая цифра, а «точка» - или цветная полоса - в центре основного цвета - это множитель. Показанный на Фото 11 , этот резистор 100 кОм (коричнево-черно-желтый) находится в пределах 20% от отмеченного значения, поэтому не требует дополнительных действий.

ФОТО 11. Измерение дрейфа на номинальном резисторе 100 кОм.


Я проверил несколько других, и они были в соответствии со спецификациями, поэтому в данном случае заменять их не нужно. На самом деле это довольно редко. Я столкнулся с резисторами, значение которых упало более чем на 100% от их номинального значения.

Вы все еще можете получить новые резисторы из углеродистой композиции, хотя они немного дороже, чем другие типы. Визуально это другой стиль, похожий на современные резисторы, но они начали появляться в конце 30-х годов. Вам придется заменить все, если вы хотите унифицированный вид.Возможно, всего тонна работы.

Больше нечего сказать об этом шаге. На замену компонентов ушло около полутора часов, и теперь все готово к первому включению ( Фото 12 )!

ФОТО 12. Замена комплектующих завершена. Выглядит неплохо!


Скрещенные пальцы

Я дважды проверил свою работу, чтобы убедиться, что провода не соприкасаются, что может вызвать короткое замыкание, и переустановил трубки и балласт.Теперь, что касается обязательных предупреждений о безопасности: если вы работаете с радиостанцией, в которой используется силовой трансформатор, на этом этапе можно подключиться напрямую к сети. Однако для бестрансформаторного радио, такого как DeWald, , вы обязательно должны использовать изолирующий трансформатор, иначе вы рискуете получить смертельный удар электрическим током .

Металлические части радиостанции могут находиться под напряжением вашей сети, и любой контакт с заземлением - например, бетонный пол, труба с холодной водой или часть заземленного испытательного оборудования - может вызвать короткое замыкание через ваше тело или ваше оборудование.Плохие новости! Не упустите шанс! Используйте изолирующий трансформатор и будьте в безопасности ( Фото 13 ).

ФОТО 13. Изолирующий трансформатор для безопасности.


Убедившись, что вы в безопасности, нажмите выключатель и задержите дыхание! Это та часть, где вы увидите дым, если возникнет проблема (, фото 14, ).

ФОТО 14. Первое включение при включенном свете.


На большинстве радиостанций переключатель находится на регуляторе громкости, поэтому просто нажмите его, но пока не увеличивайте громкость.В противном случае полностью убавьте громкость и переведите выключатель питания отдельно.

Стеклянные трубки начинают немного светиться внутри, когда загораются их нагреватели? В бестрансформаторной радиостанции с «последовательной цепью», если какая-либо лампа имеет открытую нить накала или нагреватель, все они не загорятся, и радиоприемник не получит никакого питания. Итак, если у вас нет питания, еще раз проверьте, что нити трубки не открыты.

Слушайте, нет ли искр и искрения. Если вы что-то слышите, немедленно выключите радио и посмотрите под ним, чтобы увидеть, где происходит короткое замыкание, и устраните эту проблему.

Вы видите или чувствуете запах дыма? Аналогичным образом, немедленно отключите питание и посмотрите, что пошло не так. Если это не очевидно, вам может потребоваться более глубокая диагностика с помощью такого места, как Antique Radio Forum ( www.antiqueradios.org ) или сообщества Audio Repair на Reddit ( www.reddit.com/r/audiorepair ), если это ваш первый проект.

Если все, что вы получаете, - это громкий гул с частотой 60 или 120 Гц, который не меняется в зависимости от регулятора громкости, остановитесь. У вас проблема с источником питания, и вам необходимо дважды проверить конденсаторы фильтра.В большинстве случаев отрицательная клемма обоих конденсаторов будет подключаться к общей цепи, но иногда вы найдете источник питания с отрицательной фильтрацией, где оба положительных полюса соединяются вместе, а отрицательные концы подключаются к разным потенциалам цепи.

Одна распространенная ошибка - это не заметить, что, скажем, одна из двух емкостей наверху шасси радиостанции фактически изолирована и подключается к другому отрицательному элементу, чем другой. Сравните свои соединения со схемой и попросите помощи, если у вас все еще есть проблемы.Не включайте радиостанцию ​​в таком состоянии, так как вы, скорее всего, вызовете взрыв конденсатора фильтра, как фейерверк, или повредите трансформатор.

Я щелкнул выключателем и прислушался, но из динамика абсолютно ничего не услышал. Поковырявшись в различных соединениях и контрольных точках, я довольно быстро обнаружил проблему: провод, идущий к катушке возбуждения на задней панели динамика, сломался! Это в значительной степени отключило бы блок питания от цепи.

К счастью, это было легко исправить, и я снова заработал ( Фото 15 ).При следующем включении после повторного подключения оборванного провода АМ-станции начали подтягиваться с первой попытки (как и должно быть) с очень коротким измерительным проводом антенны.

ФОТО 15. Обрыв провода катушки возбуждения.


Если у вас по-прежнему возникают проблемы с воспроизведением звуков в радиостанции после замены компонентов, вам необходимо выполнить более глубокую диагностику. Еще раз проверьте, все ли правильно подключено. Если у вашего радио есть заглушки на трубках, убедитесь, что они подключены.Вы можете осторожно постучать по каждой из верхних крышек металлическим концом отвертки и прислушаться к щелчку в динамиках. Если вы не слышите щелчков, это означает, что есть проблема, не позволяющая сигналу должным образом проходить через радио.

Щелчки, но все еще нет приема, могут означать, что существует проблема с генератором радиосигнала или внешним интерфейсом, препятствующим правильному приему радиосигнала. Обратитесь за помощью на форум, если кажется, что она никуда не денется.

DeWald сейчас набирает обороты, но не совсем в нужном месте на циферблате.Пора это исправить!

Настройка радио

Выравнивание - это процесс настройки настроенных схем радиоприемника, чтобы станции приходили громко, четко и в идеале с правильными цифрами на циферблате или рядом с ними. Хотя эти радиостанции, безусловно, достигли бы своего пика, когда они были совершенно новыми, возрастные изменения в катушках и регулировках могут немного усложнить эту часть. Иногда лучшее, что вы можете сделать, - это «близко», но не «идеально». Не беспокойтесь об этом слишком сильно.

Если ваша радиостанция имеет набор инструкций по настройке, продолжайте и следуйте им.Обычно выравнивание состоит из двух частей: выравнивание ПЧ, при котором вы настраиваете трансформаторы для получения сигнала через радио как можно более эффективно; и выравнивание RF, где вы настраиваете отслеживание и позиционирование диска. Как правило, вы можете отрегулировать как простыми инструментами, такими как мультиметр и небольшую отвертку, так и просто ушами!

В руководстве Rider's Perpetual Troubleshooter за 1937 год - отличном ресурсе для ремонта радио - ДеВальд предоставил инструкции по выравниванию:

"Выравнивание промежуточной частоты: пиковая частота промежуточной частоты 456 KC.Подключите тестовый генератор к сети 6A7 и шасси. Короткое замыкание статора передней части переменного конденсатора во время этой операции. Затем подстроечные регуляторы ПЧ для максимального сигнала. "

Это немного сложно со старой терминологией, но не так уж плохо. Чтобы точно следовать этим инструкциям, вы должны настроить генератор сигналов на подачу модулированного выходного сигнала 456 кГц через последовательный конденсатор на сетку лампы 6A7 и подключить перемычку через секцию переднего настроечного конденсатора, чтобы замкнуть входящий сигнал. сигнал и убедитесь, что вы получаете только входной сигнал тестового генератора ( Фото 16 ).

ФОТО 16. Мой генератор сигналов - LogiMetrics 921A - подключен к анализатору спектра HP 3585A для мониторинга.


Затем, подключив мультиметр к звуковой катушке динамика, отрегулируйте подстроечные резисторы в верхней части трансформаторов промежуточной частоты для максимального наблюдаемого напряжения. Начните с последнего трансформатора ПЧ, ближайшего к детектору радиоприемника, и в данном случае продвигайтесь обратно к передней части к 6A7.

Для юстировки трансформаторов ПЧ радиостанции следует использовать пластмассовый инструмент.Поскольку высокое напряжение B + проходит через одну сторону трансформатора, один подстроечный резистор в каждом трансформаторе будет иметь это высокое напряжение. Если вы дотронетесь до заземленной металлической стороны банки, произойдет короткое замыкание. Если у вас нет отвертки с пластиковым наконечником, обязательно используйте хотя бы одну с изолированной ручкой и оберните вал изолентой, чтобы убедиться, что он не закоротит. Не используйте цельнометаллическую отвертку, иначе вы получите удар током.

Если у вас нет генератора модулированных сигналов, вы все равно можете сделать это пошагово.Настройтесь на громкую станцию, установите средний уровень громкости и слушайте программу, регулируя триммером максимальную громкость и максимальное значение на мультиметре. Это так просто!

Вы, вероятно, сможете получить немного лучшие результаты, используя полный набор тестов, но на самом деле вы вряд ли заметите большую разницу, если вы просто выровняете цепь ПЧ «на слух» по сравнению с генератором сигналов.

Далее идет настройка RF. ДеВальд говорит:

"Устранить замыкание на статоре переменного конденсатора.Установите переключатель диапазона волн в положение "Трансляция". Подключите тестовый генератор к антенне и шасси. Установите тестовый генератор и радиобрелок на 1500 KC и пиковую вар. Cond. Триммеры для максимального сигнала. Установите тестовый генератор [и циферблат радиоприемника] на 600 KC и отрегулируйте подкладной конденсатор перед шасси для максимального сигнала. Во время этой операции переменный конденсатор должен качаться. Регулировка 1500 KC. "

Довольно просто. Отрегулируйте верхний триммер так, чтобы тестовый сигнал 1500 KC занял правильное положение на шкале радиоприемника, затем отрегулируйте триммер рядом с ним (который настраивает антенну) на максимальный выход.Затем переместите диск, сбросьте генератор сигналов и отрегулируйте второй триммер на передней панели радиоприемника. Вернитесь и снова отрегулируйте высокие частоты. Это должно обеспечить равномерность набора номера радиостанции по всему диапазону AM-вещания.

Не переживайте, если вы не можете сделать его идеальным, но он должен быть значительно улучшен ( Фото 17 и 18 ).

ФОТО 17. Регулировка подстроечных резисторов на стороне переменного конденсатора.


ФОТО 18. Регулировка подстроечного триммера на передней панели магнитолы.


Если у вас нет генератора сигналов, все равно нет проблем! Однако вам нужно будет немного поработать. Пропустите шаг, связанный с коротким замыканием переменного конденсатора, найдите местную радиостанцию ​​AM около 600 и 1500 кГц и настройте эти станции вместо тестового сигнала. Он не выйдет идеальным, но приблизит вас.

На этом этапе все, что остается сделать, - это насладиться своей работой в течение нескольких минут, а затем снова упаковать все это в футляр.Мы заменили все компоненты, включили питание, обнаружили и устранили сломанный провод, а также настроили радиоприемник для наилучшего приема.

Собираем все вместе

Поместите все обратно в шкаф, прикрепите динамик к его монтажным болтам, снова прикрепите все ручки и крышки, которые вы сняли, и установите винты шасси, которые удерживают внутренности радиостанции на месте. Сделайте одно последнее усиление и настройтесь, чтобы убедиться, что вы ничего не натолкнули в процессе. Теперь все готово!

ФОТО 19. Снова в футляр и готов к действию!


Поставьте радиоприемник на полку, обязательно включайте его и наслаждайтесь регулярно. Вы успешно вернули к жизни кусочек истории электроники и, если повезет, получили от этого удовольствие!

Что дальше?

В этих двух статьях рассказывалось об очень простом ремонте, когда с первого раза все в значительной степени пошло правильно. По моему личному опыту, около трех четвертей радиостанций, с которыми я столкнулся, не нуждались в каком-либо специальном поиске и устранении неисправностей и начали принимать станции при первом же подключении к сети.Однако это, конечно, не гарантируется.

Я расскажу о некоторых методах устранения неполадок и некоторых передовых методах выравнивания в будущих статьях. А до тех пор посетите форум Antique Radio или Audio Repair на Reddit для получения более подробной помощи. Тысячи дружелюбных активных участников, которые любят помогать, многие из них имеют опыт того времени, когда эти радиоприемники были совершенно новыми.

До следующего раза, наслаждайтесь радио! NV


Велосипедные ступени SHIMANO BM-E8020 Детали и компоненты для крепления аккумулятора электронного велосипеда

Велосипедные ступени SHIMANO BM-E8020 Детали и компоненты для крепления аккумулятора электронного велосипеда

SHIMANO Steps BM-E8020 Крепление для аккумулятора электронного велосипеда


SHIMANO Steps Крепление аккумулятора электронного велосипеда BM-E8020, ступеньки Крепление аккумулятора электронного велосипеда BM-E8020 SHIMANO,: Шаги SHIMANO Крепление аккумулятора электронного велосипеда BM-E8020 (длина кабеля 400 мм): Спорт и туризм, Бесплатная доставка Заказать онлайн Купить официальный сайт онлайн здесь! Крепление аккумулятора для электронного велосипеда SHIMANO Steps BM-E8020.

  • Высококачественные и надежные системы маркировки штифтов для различных приложений и решений.
  • Высококачественные системы лазерной маркировки для различных приложений и решений.
  • Высококачественные системы кодирования для ваших решений по отслеживанию.
  • Высококачественные традиционные системы и продукты для штамповки и штамповки

Примечание. Карусель загружается только во внешнем интерфейсе.

подпишитесь на нашу рассылку новостей

SHIMANO Steps BM-E8020 Крепление для аккумулятора электронного велосипеда

Premium Quality: Ожерелье с подвеской выполнено в высоком качестве.: Силиконовый мундштук Подводное плавание с аквалангом Осьминог Силиконовый мундштук с регулятором (прозрачный): Спорт и отдых. Verlässlichen Wetterschutz und angenehme Atmungsaktivität gewährleistet das samtig-weiche Außenmaterial, Женский открытый блейзер Kenneth Cole в магазине женской одежды, более 12 различных способов одевания, SHIMANO Steps BM-E8020 E-Bicycle Battery Mount . Подходит для молодых матерей / отцов, которые выполняют родительские обязанности, и помогает детям развить хорошую привычку полагаться на собственные силы.бои в снежки, работа во дворе и т. д. Время ношения зависит от того, насколько украшение используется или подвергается ежедневному ношению. Идеально и готово к добавлению в ваше творение или коллекцию. шеврон слон и птицы Съемные настенные наклейки и наклейки - интересный способ добавить интереса к детской комнате, SHIMANO Steps BM-E8020 Крепление для аккумулятора E-Bicycle . Для каждой покупки мы создаем частный список с указанием суммы доставки. Красивый топ с вырезом в форме сердца из тонкой хлопковой джинсовой ткани с вышивкой, - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -, распространяйте или делитесь этими изображениями с другими, werall Красивая бескаркасная красочная картина Печатная картина маслом Украшения для дома Картины: плакаты и Отпечатки. SHIMANO Steps Крепление для аккумулятора электронного велосипеда BM-E8020 . Листы универсальной глянцевой бумаги с переменной контрастностью FB Classic. Самоклеящиеся листы прилипают к большинству поверхностей и не оставляют грязных следов. Этот ансамбль коктейлей для удовольствия и простоты использования включает в себя море и стекло. -Все радиаторы поставляются с 15-летней гарантией ведущего производителя. 5 см), которая придает нашим номерам плавающий вид, SHIMANO Steps BM-E8020 E-Bicycle Battery Mount . 5) товары будут доставлены через 60 дней после.


SHIMANO Steps BM-E8020 Крепление для аккумулятора электронного велосипеда


: SHIMANO Steps BM-E8020 Крепление для аккумулятора электронного велосипеда (длина кабеля 400 мм): Спорт и отдых, бесплатная доставка Заказать онлайн Купите официальный сайт онлайн здесь!
SHIMANO Steps BM-E8020 Крепление для аккумулятора электронного велосипеда

Размещение реперных знаков

При установке реперных маркеров используются визуальные подсказки для размещения небольших металлических предметов, называемых реперными маркерами, в опухоли или рядом с ней при подготовке к лучевой терапии.Маркеры помогают определить местоположение опухоли с большей точностью и позволяют терапевтической бригаде доставить максимальную дозу радиации в опухоль, сохраняя при этом здоровые ткани.

Ваш врач проинструктирует вас, как подготовиться, включая любые изменения в вашем графике приема лекарств. Сообщите своему врачу, если есть вероятность, что вы беременны, и обсудите любые недавние заболевания, состояния здоровья, аллергии и лекарства, которые вы принимаете, включая травяные добавки и аспирин. Вам могут посоветовать прекратить прием аспирина, нестероидных противовоспалительных препаратов (НПВП) или антикоагулянтов за несколько дней до процедуры.Вам также могут посоветовать ничего не есть и не пить за несколько часов до процедуры. Оставьте украшения дома и носите свободную удобную одежду. Вас могут попросить надеть платье. Запланируйте, чтобы кто-нибудь отвез вас домой.

вверх страницы

Каковы наиболее распространенные способы использования этой процедуры?

Реперные маркеры имплантируются для определения и нацеливания на поражения, расположенные в мягких тканях:

  • грудная клетка, включая легкое и грудную стенку
  • брюшная полость, включая печень, желчный пузырь, почки и поджелудочную железу
  • таз, включая простату
  • голова и шея.

вверх страницы

Как мне подготовиться?

Перед процедурой у вас может быть сдан анализ крови, чтобы определить, насколько хорошо работают ваши почки и нормально ли свертывается ваша кровь.

Вы должны сообщать своему врачу обо всех лекарствах, которые вы принимаете, включая травяные добавки, и если у вас есть какие-либо аллергии, особенно на местные анестетики, общую анестезию или контрастные вещества, содержащие йод (иногда называемые «красителем» или «x -краситель »).Ваш врач может посоветовать вам прекратить прием аспирина, нестероидных противовоспалительных препаратов (НПВП) или антикоагулянтов в течение определенного периода времени до процедуры.

Также сообщите своему врачу о недавних заболеваниях или других заболеваниях.

Женщины должны всегда сообщать своему врачу и рентгенологу, если есть вероятность, что они беременны. Многие визуализационные тесты не проводятся во время беременности, чтобы не подвергать плод воздействию радиации. Если рентгеновский снимок необходим, будут приняты меры, чтобы свести к минимуму радиационное воздействие на ребенка. Дополнительную информацию о беременности и рентгеновских лучах см. На странице «Безопасность».

Вы получите конкретные инструкции о том, как подготовиться, включая любые изменения, которые необходимо внести в ваш регулярный график приема лекарств. Кроме лекарств, вас могут попросить ничего не есть и не пить за несколько часов до процедуры.

Вас могут попросить снять часть или всю одежду и надеть халат во время экзамена. Вас также могут попросить снять украшения, очки и любые металлические предметы или одежду, которые могут мешать получению рентгеновских изображений.

Вам следует попросить родственника или друга отвезти вас домой после процедуры.

вверх страницы

Как выглядит оборудование?

Реперные маркеры имплантируются с помощью устройства доставки, которое похоже на иглу для биопсии. Размещение реперных маркеров проводится под контролем компьютерной томографии (КТ), или ультразвука , а также может включать использование эндоскопа, оптического инструмента с подсветкой.

вверх страницы

Как работает процедура?

Реперные маркеры устанавливаются с помощью иглы, которую вводят в область поражения с помощью компьютерной томографии (КТ) или ультразвука (УЗИ).Маркеры, предварительно заполненные иглой, затем продвигаются к тщательно обозначенным позициям внутри и вокруг опухоли.

вверх страницы

Как проходит процедура?

Установка реперных маркеров обычно выполняется амбулаторно (за несколько дней) до начала планирования лечения.

Перед началом процедуры может быть выполнено сканирование.

Вы окажетесь на столе процедур.

Вы можете быть подключены к мониторам, которые отслеживают вашу частоту сердечных сокращений, артериальное давление, уровень кислорода и пульс.

Медсестра или технолог может ввести внутривенную (IV) трубку в вену на руке или руке, чтобы во время процедуры можно было вводить седативные или расслабляющие препараты внутривенно. Перед процедурой вам также могут дать легкое успокаивающее средство. Вам также могут назначить перед процедурой антибиотики. Обычно антибиотики назначаются для трансректальной посадки семян простаты под контролем .

Когда маркер накладывается на ребенка, более вероятно, что потребуется общая анестезия, чтобы он чувствовал себя комфортно во время процедуры.

Ваш врач обезболит пораженную область с помощью местного анестетика. Это может привести к кратковременному ожогу или укусу, прежде чем область онемеет.

На этом участке кожи делается очень маленький разрез.

Используя компьютерную томографию (КТ) или ультразвуковое исследование (УЗИ), иглу вводят через кожу и продвигают к месту поражения, и по крайней мере три маркера имплантируются в опухоль и вокруг нее для получения информации о положении. Тип изображения и количество используемых маркеров зависят от типа и местоположения опухоли, подвергаемой лечению.

По завершении размещения маркера игла удаляется.

Прикладывают давление, чтобы предотвратить кровотечение, и закрывают отверстие в коже повязкой. Никаких швов не требуется.

Могут быть сделаны дополнительные изображения для подтверждения размещения реперных маркеров. Эта процедура обычно длится один час. Вам может потребоваться остаться в районе для наблюдения в течение нескольких часов.

вверх страницы

Что я испытаю во время и после процедуры?

Вы почувствуете легкий укол булавкой, когда игла введена в вашу вену для внутривенного введения (IV) и когда введен местный анестетик.Большая часть ощущений возникает в месте разреза кожи при ее обезболивании с использованием местного анестетика.

Вы можете почувствовать некоторое давление, когда вставлена ​​предварительно загруженная игла, и в течение нескольких дней область введения иглы может болеть. Если у вас сильная боль, ваш врач может назначить обезболивающее.

Инструкции по послеоперационному уходу различаются, но обычно повязку можно снять через день после процедуры, и вы можете принять ванну или душ как обычно.

вверх страницы

Кто интерпретирует результаты и как их получить?

Интервенционный радиолог может сообщить вам, была ли процедура успешной с технической точки зрения, когда она будет завершена.

вверх страницы

Каковы преимущества по сравнению с рисками?

  • Использование реперных маркеров помогает определить местоположение опухоли с большей точностью, позволяя терапевтической бригаде доставить максимальную дозу излучения к опухоли, минимизируя дозу, доставляемую в близлежащие здоровые ткани.
  • Реперные маркеры могут отойти от того места, где они были изначально имплантированы. Между имплантацией маркеров и лечением должно быть достаточно времени, чтобы маркеры стабилизировались.
  • Реперные маркеры, помещенные в легкое, могут привести к осложнению, называемому пневмотораксом или коллапсом легкого, при котором воздух застревает в пространстве между легким и грудной стенкой. Это состояние может потребовать введения дренажной трубки для удаления воздушного кармана и повторного расширения легкого.
  • Любая процедура, при которой проникают кожные покровы, несет в себе риск инфицирования. Вероятность заражения, требующего лечения антибиотиками, составляет менее одного случая на 1000.

вверх страницы

Каковы ограничения реперных маркеров?

Реперные маркеры - это инертные элементы, которые обычно не вступают в реакцию с телом и не приводят к появлению артефактов на изображении.Обычно они не запускают сканеры в аэропортах. Существует небольшой риск того, что реперные маркеры могут быть потеряны во время размещения или могут мигрировать в другие области, потенциально вызывая неблагоприятные события. Этот риск очень редок.

наверх страницы

Дополнительная информация и ресурсы

Эта страница была рецензирована 30 января 2019 г.

Как определить неисправность трубки

Нас часто спрашивают, как определить, когда лампа неисправна, без доступа к тестеру трубки.Вы, наверное, были там. Вы проводите проверку звука перед концертом, что-то звучит странно, и теперь вам нужно выяснить, что происходит. Что ж, хотя не все проблемы с лампами можно найти без тестера, многие проблемы могут быть. Мы рассмотрим некоторые из наиболее распространенных сценариев, которые гитарист может найти со своим гитарным усилителем. Но имейте в виду, что те же проблемы возникнут в ламповых усилителях и предусилителях Hi-Fi стерео, поэтому аудиофилы тоже найдут эту статью полезной.

Видимые знаки

Начнем с видимых знаков.Есть пара очевидных вещей, на которые стоит обратить внимание. Во-первых, каждая трубка будет иметь нить накала нагревателя, которая при работе будет излучать приятное теплое оранжевое свечение. В одних лампах он интенсивнее, чем в других, но это не проблема. Важно то, что он в какой-то степени светится. У некоторых трубок нити хорошо спрятаны, поэтому их практически невозможно увидеть. В этих случаях вы можете внимательно проверить, горячая ли трубка или холодная. Будьте осторожны, чтобы не обжечь кожу. Для работы трубка должна быть нагрета.Если нить вышла из строя, трубка бесполезна.

Второе, на что следует обратить внимание, это состояние геттера. Это сероватое покрытие, которое обычно находится наверху трубки, но может быть по бокам или как сверху, так и по бокам, в зависимости от типа трубки. Любой цвет от серого / серебристого, до черного - для здоровья. Когда в вакуумной трубке возникает утечка воздуха (например, небольшая трещина или плохое уплотнение булавкой), цвет геттера изменится на чисто-белый. Если вы это видите, вы со 100% уверенностью знаете, что трубка плохая.

В-третьих, ищите пурпурное свечение, которое сосредоточено вокруг определенных элементов внутри трубки. Не путайте это с голубым свечением, которое часто бывает мутным и находится рядом со стеклом. Пурпурное свечение вокруг проводов или других элементов указывает на утечку, и трубку с этим следует выбросить.

Пожалуй, самое очевидное, что нужно искать, - это какие-либо незакрепленные детали, которые отломились внутри бутылки. Вы также можете осторожно встряхнуть трубку и прислушаться к дребезжанию. Когда вы это сделаете, все лампы будут иметь некоторый уровень шума, так как сетка и экранная проводка вибрируют, поэтому не принимайте это за обрыв соединений.

Мы также должны упомянуть, что когда дело доходит до ламп мощности / выходной мощности, другой проблемой может быть красное покрытие. Иногда это происходит из-за неправильного смещения усилителя, что на самом деле не проблема лампы. Но бывают случаи, когда в усилителе с правильным смещением лампа начинает краснеть. Это признак того, что эта конкретная лампа вышла из строя и находится в состоянии «убегания», когда ток не может контролироваться напряжением смещения. Подобную трубку следует заменить. В противном случае усилитель со временем перегорит предохранитель или, что еще хуже, повредит другие детали.

Усилитель не включается

Если ваш усилитель не включается, это почти наверняка связано с перегоревшим предохранителем. Проверьте, замените предохранитель и попробуйте снова. Если замена сразу же не удалась, это часто является признаком неисправности выходной лампы или усилителя. Если визуальный осмотр, упомянутый ранее, не помог найти неисправную лампу, мы рекомендуем нанять техника для проверки вашего усилителя.

Микрофоника и шум

Проблемы с лампами предусилителя часто возникают из-за проблем с микрофоном и шумами.Микрофонная трубка будет звонить и усиливать любые внешние шумы, такие как удары усилителя, стук по бутылке или даже шаги, когда вы идете по полу. Все лампы будут в некоторой степени усиливать постукивание, но неиспользуемая лампа будет очень громкой и часто будет давать обратную связь или визжать. В гитарном усилителе с большим количеством ламп предусилителя бывает сложно определить, какая из них микрофонная. Это потому, что постукивать по любой трубке рядом с неисправной трубкой тоже плохо. Будьте уверены, что очень маловероятно, что вы обнаружите сразу несколько неисправных ламп.Мы рекомендуем вам осторожно постучать по каждой трубке карандашом или палочкой для еды (чем-нибудь деревянным или пластиковым, непроводящим), и часто виновник будет громче или шумнее, чем другие. Замените трубку, и, скорее всего, все затихнет. Эти же действия можно выполнить в домашнем стерео усилителе или предусилителе. Однако еще один полезный прием - переставить подозрительную трубку на то же место в другом канале. Если шум переходит в другой канал, значит, вы нашли неисправную трубку. В противном случае вы знаете, что шум вызван другой трубкой, и вы можете повторять эту процедуру по одной трубке за раз, пока не найдете ее.В стереоусилителе вы должны использовать ту же процедуру, чтобы найти лампы с любыми проблемами шума.

Ламповый шум, такой как разбрызгивание, шипение, треск, может быть труднее обнаружить в гитарном усилителе. Если у вас есть запасная лампа того же типа, лучше заменить ее на лампу в усилителе, а затем прислушаться к шуму. Если он исчез, значит, вы удалили плохую трубку. Если нет, переустановите оригинальную трубку и переместите запасную в следующее положение. Повторяйте, пока шум не исчезнет и к этому моменту вы не поймете, что сняли шумящую трубку.Некоторые гитарные усилители с дополнительными функциями могут подсказать вам, в чем проблема. Например, усилитель, в котором неисправна реверберация, указывает на необходимость замены лампы в этой части цепи.

Выходные лампы также могут быть микрофонными. Если вы слышите дребезжание или призрачные ноты на некоторых более низких нотах, вероятно, у вас есть микрофонная силовая трубка. Один из способов подтвердить это - надеть перчатку, чтобы защитить кожу от тепла, а затем осторожно удерживать трубку, пока вы играете ноту, которая вызывает хрип.Обычно легкого давления на бутылку достаточно, чтобы остановить вибрацию и дребезжание, и вы получите четкий ответ, какая трубка виновата. Эта проблема возникает в гитарных комбоусилителях, но гораздо реже встречается в головах или стереоусилителях Hi-Fi, поскольку в этих приложениях значительно уменьшаются вибрации.

Потеря мощности и другие странные шумы

Иногда вы слышите странные звуки, отключение питания или сильно искаженный звук. Это признаки того, что трубка выходит из строя.Часто потеря мощности, которая кажется, будто усилитель работает на половинной мощности или меньше, связана с одной или несколькими неисправными лампами мощности или даже с умирающей лампой фазоинвертора.
В гитарном усилителе с высоким коэффициентом усиления чистый канал может быть искажен, а каналы овердрайва будут чрезвычайно искажены и непригодны для использования. Используйте методы изоляции, упомянутые ранее, чтобы найти неисправную трубку.
Другой симптом - когда кажется, что регуляторы тона малоэффективны, а диапазон звуковых частот стал очень узким. Басы и высокие частоты будут значительно уменьшены.Одно это не указывает на то, какая лампа в вашем усилителе виновата, но, надеюсь, использование описанных шагов по изоляции поможет сузить круг вопросов.

Первые 100 дней Байдена: взгляд в цифрах

Что касается искусственных вех, то немногие даты, кажется, имеют такой же вес, как 100-й день пребывания у власти нового президента. Это дата, которую бывший советник Обамы Дэвид Аксельрод однажды назвал «праздником клейма». Другими словами, он привлекает много внимания, но не имеет реального значения.

Хорошо это или плохо, но отмечать первые 100 дней в Вашингтоне стало освященной веками традицией.За это президент Байден должен благодарить Франклина Д. Рузвельта. В течение первых 100 дней пребывания у власти Рузвельт не только помог укрепить быстро ухудшающуюся банковскую систему, помог положить конец Великой депрессии, но и заложил большую часть основы для того, что впоследствии стало Новым курсом.

С тех пор

президентов измеряются 100-дневным стандартом. По мере того как Байден приближается к достижению рубежа в четверг, вот взгляд на его положение по девяти ключевым ориентирам.

Законопроектов подписано: 11

Когда дело доходит до критерия для измерения первых 100 дней работы президента, политологи рекомендуют сосредоточить внимание на значении подписанных президентом законопроектов, а не на количестве. Отчасти это связано с тем, что первые 100 дней стали гораздо менее продуктивными на законодательном фронте для современных президентов после достижения максимальной отметки в 76 законов, установленных Рузвельтом Демократической партии. Ранняя работа Байдена является ярким примером этой теории. 11 законопроектов, которые он подписал, являются одними из наименьших для любого вновь избранного президента, начиная с Рузвельта.В то же время, если есть хоть один закон, которым запомнятся первые 100 дней Байдена, то это будет пакет помощи от коронавируса на 1,9 триллиона долларов, который он подписал в марте.

Распоряжений: 42

Хотя Байден, возможно, отстает от своих предшественников по количеству подписанных им законопроектов, он намного опережает их по административным распоряжениям. На сегодняшний день Байден опубликовал 42 бюллетеня - больше, чем любой другой президент, начиная с Гарри Трумэна. Возможно, он проводил кампанию по возвращению в Вашингтон двухпартийности, но большая часть его первоначального внимания по крайней мере была сосредоточена на политике, которую он может реализовать самостоятельно, например, мерах по отзыву разрешения на строительство трубопровода Keystone XL, требованию масок на федеральной собственности и продолжению запрет на выселение на фоне пандемии коронавируса.

Заказы Трампа отменены: 62

Действия исполнительной власти также стали для Байдена способом выполнить обещания отменить некоторые из самых противоречивых политик своего предшественника. Он подтвердил согласие США с Парижским соглашением по климату, приостановил выход США из Всемирной организации здравоохранения и приостановил строительство пограничной стены. Не совсем шокирует то, что новый президент-демократ отменяет политику своего предшественника-республиканца - в конце концов, именно это и проводил Байден.Что примечательно, так это темп, в котором работает Байден. К 23 апреля он отменил 62 из 219 приказов, подписанных бывшим президентом Дональдом Трампом, согласно американскому проекту президентства.

Трамп, для сравнения, отменил 12 распоряжений бывшего президента Барака Обамы за первые 100 дней своего правления, но сумел отменить еще более десятка постановлений в первые месяцы своего президентства за счет использования Закона о пересмотре Конгресса. Из-за того, как написан закон, у демократов есть лишь ограниченное время, чтобы использовать его.Но даже без CRA использование исполнительной власти Байденом уже позволило ему отменить более чем в два раза больше приказов за свои первые 100 дней, чем за последние три президента вместе взятые.

Утверждение вакансии: 53%

Рейтинг одобрения работы Байдена

в последнем опросе NPR / PBS NewsHour / Marist составил 53% - это самый высокий показатель с момента вступления в должность. Согласно среднему опросу FiveThirtyEight, он уже более популярен, чем Трамп в любой день своего президентства, но его одобрение работы, как правило, ниже, чем у самых последних президентов на тот момент в свой первый срок.Это, по-видимому, в значительной степени является результатом усиления поляризации - 93% демократов одобряют работу Байдена по сравнению с только 12% республиканцев. Учитывая это разделение, возникает вопрос, насколько его числа могут двигаться в любом направлении? Хотя Трамп, возможно, покинул свой пост с самым низким рейтингом одобрения среди всех современных президентов, его цифры оставались более или менее стабильными за четыре года его пребывания в должности. Если партизанская напряженность резко не ослабнет, Байден может пойти по аналогичной траектории.

Безработица: 6%

U.Со дня инаугурации южные работодатели добавили более 1,2 миллиона рабочих мест, и хотя это, безусловно, радостная новость в Белом доме, почти 10 миллионов американцев все еще не работают, а уровень безработицы застрял примерно на 2,5 пункта выше, чем был до пандемия. Безусловно, большинство экономических условий находятся вне контроля президента, поэтому может быть сложно возложить слишком много похвалы или вины на того, кто находится у власти, особенно через 100 дней после этого. план президента в отношении инфраструктуры на 2 триллиона долларов - план, по его словам, полностью посвящен работе.

случаев COVID-19: снижение на 73%

Байден сделал борьбу с коронавирусом главным приоритетом своей администрации, но ни один президент в современной истории не вступил в должность в условиях глобального кризиса в области здравоохранения в масштабе того, что он унаследовал 20 января. При Байдене количество новых ежедневных случаев заболевания снизилось в среднем с более. от 199 000 за неделю, предшествовавшую его инаугурации, до примерно 54 400 дел сегодня - снижение на 73%. Хотя этот прогресс принес Байдену высокие оценки за то, как он справился с пандемией, случаи заболевания медленно возвращаются, поскольку новые, более вирулентные штаммы вируса становятся все более доминирующими.

вакцинировано американцев: 140 миллионов

В центре плана администрации по прекращению кризиса в области общественного здравоохранения - стремление как можно быстрее получить как можно больше выстрелов в оружие. И если на этом фронте была одна тема, то это были недооценки и переоценка. Байден вступил в должность, пообещав 100 миллионов прививок к своему 100-му дню, но, достигнув этой цели на 58-й день, он увеличил цель до 200 миллионов. Он достиг этой цифры на прошлой неделе. Байден аналогичным образом установил 1 мая как крайний срок, когда все взрослые будут иметь право на вакцинацию, но затем перенес эту цель на 19 апреля.По состоянию на понедельник было введено более 230 миллионов вакцин. Более 139 миллионов человек, или около 54% ​​взрослого населения, получили по крайней мере одну дозу, в то время как более 95 миллионов, или около 37% взрослого населения, в настоящее время полностью вакцинированы.

Назначений судей: 11

Байден выдвинул 11 кандидатов в федеральный суд, но ему предстоит пройти долгий путь, если он надеется сравняться с более чем 220 судьями, получившими подтверждение в рамках исторической перестройки судебной системы при Трампе.Сотрудники Байдена говорят, что заполнение судебных вакансий является главным приоритетом, но его окно может быть узким. Если республиканцы вернут себе сенат на промежуточных выборах в следующем году, Байден, по всей вероятности, столкнется с теми же препятствиями, которые мешали Обаме занять больше мест. В настоящее время Байден должен заполнить 77 вакансий, а также еще 27 судей, которые объявили, что уйдут в отставку или перейдут в «статус старшего» в следующие несколько месяцев.

Твитов: 589

В качестве кандидата Байден сказал, что СШАнужен был президент, который снизил бы температуру в Вашингтоне. По крайней мере, в Твиттере он, кажется, именно этим и занимается. С момента вступления в должность аккаунт Байдена @POTUS в среднем публикует около шести твитов в день. Сравните это с Трампом, который, по некоторым подсчетам, провел в Твиттере более девяти полных дней своего президентства. Фактически, до тех пор, пока в январе действие аккаунта Трампа не было окончательно приостановлено, Трамп твитнул более 26000 раз в качестве президента, или примерно 18 раз в день.

Рентгенологические аномалии грудной клетки - аномалии легких

Ключевые моменты
  • Сравните левую и правую верхнюю, среднюю и нижнюю зоны легких
  • Определите, какая сторона аномальна
  • Сравните область аномалии с остальной частью легкого на Та же сторона
  • Более белая сторона не всегда является аномальной стороной
  • Помните, что многие заболевания легких двусторонние и симметричные

Зоны легких

Оцените легкие, сравнивая верхнюю, среднюю и нижнюю зоны легких слева и справа.Асимметрия плотности легких представлена ​​либо аномальной белизной (повышенная плотность), либо аномальной чернотой (пониженной плотностью). После того, как вы заметили асимметрию, следующий шаг - решить, какая из сторон аномальна. Если есть область, которая отличается от окружающего ипсилатерального легкого, то, скорее всего, это аномальная область.

Консолидация

Если альвеолы ​​и небольшие дыхательные пути заполнены плотным материалом, легкое считается консолидированным. Важно знать, что уплотнение не всегда означает наличие инфекции, и небольшие дыхательные пути могут заполняться другим материалом, кроме гноя (как при пневмонии), например жидкостью (отек легких), кровью (легочное кровотечение) или клетками ( рак).Все они похожи друг на друга, и клиническая информация часто помогает определить диагноз.

Воздушная бронхограмма

Если участок легкого уплотняется, он становится плотным и белым. Если оставить более крупные дыхательные пути, они будут иметь относительно низкую плотность (более черные). Это явление известно как воздушная бронхограмма и является характерным признаком уплотнения.

Объединение с помощью воздушной бронхограммы

Наведите указатель мыши на изображение, чтобы показать / скрыть результаты

Нажмите на изображение, чтобы показать / скрыть результаты

Щелкните изображение, чтобы выровнять его с верхней частью страницы

Консолидация с помощью воздушной бронхограммы
  • левая средняя зона белая
  • Темные линии в области белого цвета - хороший пример воздушной бронхограммы
Клиническая информация
  • У пациента была высокая температура и продуктивный кашель
Диагноз
  • Пневмония - уплотнение с гной
Дифференциальный диагноз уплотнения
  • Пневмония - дыхательные пути заполнены гноем
  • Рак - дыхательные пути заполнены клетками
  • Легочное кровотечение - дыхательные пути заполнены кровью
  • Отек легких - дыхательные пути заполнены жидкостью
  • Зона легких

Тщательное сравнение зон легких может привести к обнаружению меньшего отклонения свойства, которые в противном случае можно было бы проигнорировать.

Односторонняя аномалия средней зоны

Наведите указатель мыши на изображение, чтобы показать / скрыть результаты

Нажмите на изображение, чтобы показать / скрыть результаты

Щелкните изображение, чтобы выровнять с верхней частью страницы

Одностороннее нарушение средней зоны
  • средние зоны асимметричны
  • Справа небольшая неравномерная непрозрачность
  • Эта непрозрачность содержит темную область - полость
  • Другие области легких в норме
Клиническая информация
  • Этот пациент в анамнезе принимал наркотики внутривенно жестокому обращению и поступил с высокой температурой
Диагноз
Дифференциальный диагноз полостей легких
  • Абсцесс легкого - ТБ, Klebsiella или Staph aureus
  • Рак легкого
  • Септическая эмболия - инфицированный тромб
  • Грибковая инфекция483 Грибковая инфекция 48 Гранулематоз с полиангиитом

Двусторонние аномалии легких

9000 2 Сравнение сторон не всегда дает ответ.Легкие могут быть ненормальными с обеих сторон, поэтому понимание нормального внешнего вида паренхимы легких становится более важным.

Двусторонние аномальные зоны легких

Наведите указатель мыши на изображение, чтобы показать / скрыть результаты

Нажмите на изображение, чтобы показать / скрыть результаты

Щелкните изображение, чтобы выровнять его с верхней частью страницы

Двусторонние аномальные зоны легких
  • Множественные двусторонние узелки в легких
  • Симметричное распределение
  • Больше узелков в основании легких
Клиническая информация
  • Одышка, потеря веса и клинически подозреваемое злокачественное новообразование
Диагноз

Односторонняя низкая плотность

Если есть асимметрия легкие, иногда аномальным является темный (менее плотный) участок.

Односторонняя черная нижняя зона

Наведите / выключите изображение, чтобы показать / скрыть результаты

Нажмите на изображение, чтобы показать / скрыть результаты

Щелкните изображение, чтобы выровнять с верхней частью страницы

Односторонняя черная нижняя зона
  • Асимметричная нижние зоны
  • Левая темнее правой
  • Гиперэкспансия легких
Клиническая информация
  • Хронический курильщик с нарастающей одышкой
Диагноз
  • Хроническая обструктивная болезнь легких с большой
  • буллой левой нижней части легкого
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
