Как быстро и просто самому отремонтировать радиоаппаратуру?

Ремонт аппаратуры своими руками

Рано или поздно перестаёт работать телевизор, приёмник, модем и т.д. Большая часть процента выхода из строя радиоаппаратуры происходит из за высыхания электролитических конденсаторов.

Из за этого прибор начинает долго включаться или не включаться совсем, происходят изменения в работе, зависания и сбои.

Устранить такую неисправность легко и быстро может даже начинающий радиолюбитель.

Часто найти неисправный конденсатор можно даже без специальных приборов. Заменить неисправный конденсатор можно имея только один паяльник.

Смотрите картинку фото:

Негодные вздутые электролитические конденсаторы

У неисправного конденсатора часто вздувается верх, иногда вытекает электролит, он теряет свою ёмкость, возрастает его сопротивление (ESR).

Часто приносят на ремонт  спутниковые ресиверы, приставки-приёмники цифрового телевизионного вещания.

Отремонтированный своими руками ресивер

Телевизор выключают, а они постоянно включены в розетку и мало кто их выключает. Происходит постоянный нагрев деталей внутри прибора, в том числе и конденсаторов в БП.

По этой причине часто выходят из строя компьютерные блоки питания и материнские платы.

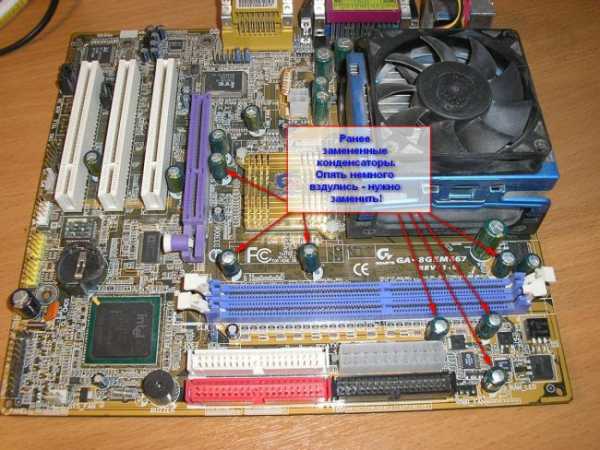

Ремонт материнской платы

Из за неисправных конденсаторов происходит зависание компьютера, самопроизвольное выключение, а иногда компьютер просто перестает включаться.

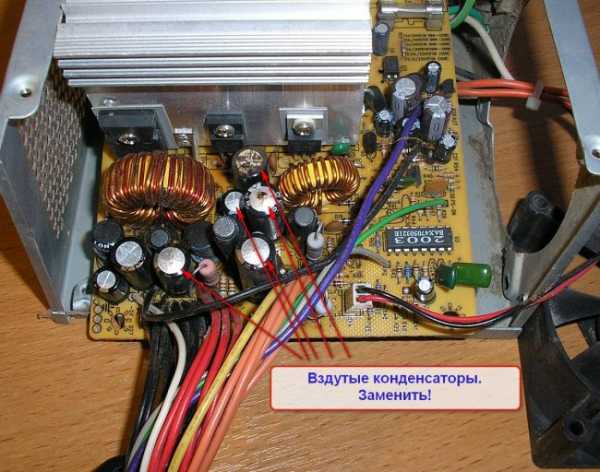

Ремонт БП компьютера

Чем заменить неисправный конденсатор?

Найти годный конденсатор можно в таких же неисправной по другой причине аппаратуре. Конечно, можно купить новый в магазине, мастерской или у радиолюбителя. Если нет именно с такими же параметрами, можно поставить с напряжением больше, ниже напряжением ставить НЕЛЬЗЯ! Например, нужен конденсатор на 2200 мкф на 16В можно поставить 2200мкф на 25 или 35 Вольт. Нужную ёмкость можно составить из двух конденсаторов. Например, нужен 2200мкф 16В можно поставить два по 1000мкф на 16 В., включенных параллельно — плюс первого к плюсу второго, минус первого к минусу второго.

Если не хватает на плате места, можно сделать вывода по-больше и положить конденсатор на плату между деталей. Следите чтобы ни что ни где НЕ ЗАМКНУТЬ!

Перед выпаиванием негодного конденсатора запомните как он был припаян, посмотрите где у него был + и -. НЕ ПЕРЕПУТАЙТЕ ПОЛЯРНОСТЬ!

Перед ремонтом неисправный девайс должен быть ОБЯЗАТЕЛЬНО ВЫКЛЮЧЕН из розетки!

Данная статья написана подробно для начинающих радиолюбителей, не имеющих опыта в ремонте радиоаппаратуре, но желающих «оживить» неисправный девайс!

Имея приборы легче и точнее определить неисправность. Негодный конденсатор хорошо определяет прибор из статьи: Прибор для проверки оксидных конденсаторов на ЭПС (ESR) не выпаивая его из платы.

Прибор для проверки оксидных конденсаторов на ЭПС (ESR)

Удачи в ремонте!

Автор: Анатолий Зотов.
