Схема проводки Москвич 412, замена электропроводки своими руками. Схема электропроводки Москвич 412: особенности конструкции и обслуживания

Какие особенности имеет электропроводка Москвич 412. Как менялась схема электрооборудования в разных модификациях автомобиля. На что обратить внимание при обслуживании электрики Москвич 412.

Содержание

История создания и модификации Москвич 412

Москвич 412 начал свою историю в 1967 году, когда существующая модель 408 получила более современный двигатель. Чтобы упростить производство, конструкторы изменили переднюю часть кузова, что позволило установить новый мотор УЗАМ-412 и более широкий радиатор.

Интересно, что выпуск Москвича 412 осуществлялся параллельно на двух независимых предприятиях:

  • С 1967 по 1977 год — на Московском заводе малолитражных автомобилей (МЗМА, позже АЗЛК)
  • С 1968 по 1997 год — на автомобильном заводе в Ижевске

Хотя Ижевский завод размещал на радиаторной решетке свой логотип, по документам автомобиль продолжал называться «Москвич 412». Чтобы различать их, автолюбители использовали неофициальные названия «Иж-Москвич-412» или «ижевский Москвич-412».


Особенности силового агрегата Москвич 412

Двигатель Москвича 412 имел заводское обозначение М-412 или более полное — УЗАМ-412. История его создания весьма интересна:

  • За основу был взят 1500-кубовый мотор BMW M10, который считался очень удачным в техническом плане
  • Многие элементы силового агрегата были переработаны и улучшены советскими инженерами
  • В результате Москвич 412 стал самым скоростным легковым автомобилем в СССР того времени

Что нужно знать об особенностях двигателя М-412? Этот мотор отличался высокой мощностью — 75 л.с. при объеме 1,5 л. Верхнее расположение распредвала обеспечивало хорошую наполняемость цилиндров. Алюминиевая головка блока цилиндров способствовала эффективному охлаждению. Все это позволило Москвичу 412 развивать скорость до 145 км/ч.

Схема электропроводки Москвич 412: основные элементы

Электрооборудование Москвича 412 было выполнено по классической однопроводной схеме:

  • На «+» контакты исполнительных механизмов подавалось питание от АКБ и генератора
  • Роль второго провода выполнял металлический кузов автомобиля
  • Все «-» выводы приборов и устройств имели надежный контакт с кузовом

Основные элементы электросхемы Москвич 412:

  1. Аккумуляторная батарея 12В
  2. Генератор постоянного тока
  3. Реле-регулятор напряжения
  4. Стартер
  5. Катушка зажигания
  6. Распределитель зажигания (трамблер)
  7. Свечи зажигания
  8. Блок предохранителей
  9. Замок зажигания
  10. Приборная панель с контрольными лампами

Особенности обслуживания электропроводки Москвич 412

При обслуживании электрооборудования Москвича 412 следует учитывать некоторые конструктивные особенности:

  • Применяемые соединения типа «лопаточка» со временем окислялись, что требовало их периодической зачистки
  • Существовало несоответствие между разными типами трамблеров (Р-118 и Р-147), имевших разную посадочную глубину
  • Механизм счетчика пробега на панели приборов часто изнашивался, а запчасти для ремонта не выпускались

На что еще нужно обратить внимание при обслуживании электрики Москвича 412? Проводка со временем становилась хрупкой, особенно в местах частых изгибов (например, в дверях). Контакты могли окисляться из-за попадания влаги. Поэтому рекомендуется периодически проверять состояние проводки и очищать контактные соединения.

Изменения в электросхеме разных модификаций Москвич 412

В процессе производства Москвича 412 вносились изменения в конструкцию, что отражалось и на электросхеме:

  • Менялось расположение задних фонарей
  • Некоторые модификации комплектовались прямоугольными блок-фарами производства ГДР
  • На АЗЛК добавили дополнительный жгут проводов в подкапотном пространстве для новых фар
  • Ижевские Москвичи оснащались горизонтальными задними фонарями
  • Экспортные версии имели другую радиаторную решетку и прямоугольные фары

При установке более современных осветительных приборов на Москвич 412 рекомендуется заменять и проводку, так как старая может не соответствовать возросшей мощности ламп. Кроме того, могут потребоваться доработки из-за разных типов разъемов.

Экспортные модификации Москвич 412 и их особенности

Москвич 412 активно экспортировался, что привело к появлению специфических модификаций:

  • В Болгарии автомобиль собирался из машинокомплектов под названием Rila
  • Болгарская версия оснащалась новой панелью приборов и радиолой
  • В Бельгии выпускался Moskvitch Scaldia 1500
  • Бельгийская модификация могла комплектоваться дизельными двигателями западного производства

Чем отличалась электропроводка экспортных Москвичей 412? В болгарской версии была доработана внутрисалонная проводка для подключения новой панели приборов и аудиосистемы. Бельгийские модификации с дизельными моторами имели иную схему подключения системы зажигания и предпускового подогрева.

Советы по диагностике и ремонту электрооборудования Москвич 412

При обслуживании электрики Москвича 412 своими руками полезно учитывать следующие рекомендации:

  • Регулярно проверяйте состояние аккумулятора и генератора
  • Очищайте клеммы аккумулятора от окисления
  • Проверяйте и при необходимости регулируйте натяжение ремня генератора
  • Следите за состоянием высоковольтных проводов системы зажигания
  • Периодически проверяйте и очищайте контакты в трамблере
  • При замене ламп учитывайте их мощность и тип цоколя
  • Используйте схему электрооборудования при поиске неисправностей

На что еще обратить внимание при диагностике электрики Москвича 412? Проверьте состояние предохранителей в блоке. Осмотрите проводку на наличие потертостей и повреждений изоляции. Убедитесь в надежности всех контактных соединений. При появлении проблем с запуском двигателя проверьте работу стартера и состояние его проводов.


Схема проводки Москвич 412, замена электропроводки своими руками: инструкция, фото и видео

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Свою «родословную» Москвич 412 ведет с 1967 года, когда существующая модель «408» получила более современный мотор. Чтобы упростить производство, кузову автомобиля изменили переднюю часть, что позволило устанавливать двигатель УЗАМ-412 и более широкий радиатор. Так на свет появился Москвич 412.

схема проводки москвич 412

Цветное фото электрооборудования Москвича 412

Одна модель – два производителя

Первые экземпляры «412» выпускались на заводе МЗМА, который впоследствии переименовали в АЗЛК.

Параллельно с этим выпуск Москвичей освоили в Ижевске, и машина выпускалась сразу на двух независимых предприятиях:

  1. С 1967 по 1977 года – на МЗМА;
  2. С 1968 по 1997 года – на автомобильном заводе в Ижевске.
схема электропроводки москвич 412

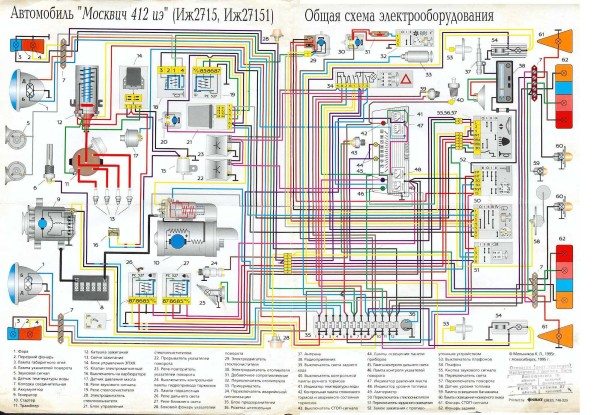

Заводская схема электропроводки Москвич 412 образца 1990 года

Справочно: Хотя Ижевский завод размещал на радиаторной решетке свой логотип, однако по документам автомобиль продолжал оставаться «Москвич 412». Это подтверждалось и видео тех лет – автомобиль рекламировался только так. Чтобы различать их, автолюбители в обиходе используют комбинации названий: «Иж-Москвич-412» либо «ижевский «Москвич-412».

На базе Москвича 412 Ижевский автозавод освоил выпуск еще двух моделей, у которых был  грузопассажирский кузов, приспособленный для перевозок:

  1. ИЖ-2715 – развозной автомобиль-фургон с грузоподъемностью 500 кг;
  2. ИЖ-27151 – его модификация в пикап.

Вся внутренняя «начинка» была аналогична платформе Москвича 412. Поэтому в обслуживании автомобилей не было никаких трудностей – электропроводка Москвич 412, силовой агрегат и шасси были идентичны.

Читайте также статью “Схема электропроводки ВАЗ 2111: отличия, вызванные разными силовыми агрегатами”.

Дополнительная аббревиатура

Разработанный еще в послевоенные годы кузов в 70-х перестал отвечать требованиям пассивной безопасности.

А поскольку в те годы большая часть автомобилей продавалась за рубеж, то конструкторам пришлось поработать над решением этих проблем:

  1. силовые элементы кузова «М-412» был переделаны под установку ремней безопасности. Начиная с 1969 года ремни стали штатным оборудованием автомобиля;
  2. панель приборов и другие травмоопасные элементы салона получили мягкие накладки. Все авто, начиная с февраля 1969 года, получали обновленные детали салона.
электропроводка москвич 412

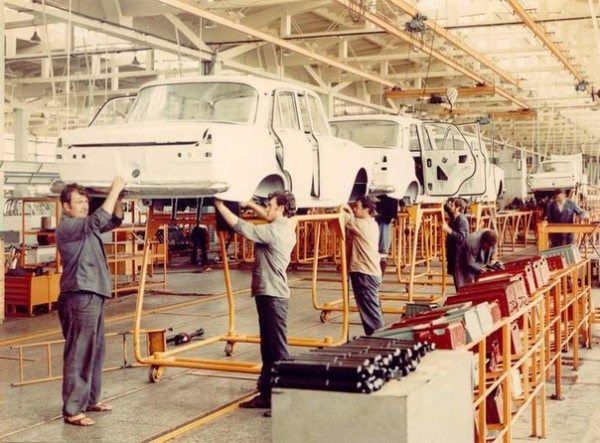

Сборочный цех Ижевского автозавода: на конвейере Москвич 412 иэ

Справочно: В заводской документации модернизированные Москвичи получили дополнительные индекс – были добавлены буквы «И» и «Э», а сама модель стала называться «Москвич 412 иэ».

Силовые агрегаты

Интересна и история разработки силового агрегата Москвича 412, имевшего краткое заводское обозначение М-412, и более полное – УЗАМ-412, которая очень схожа с историей предшественника – мотора М-408:

  1. Для «408» Москвича был взят за основу силовой агрегат от Opel Kadett, который вместе с документацией по производству оказался в нашей стране в послевоенное время;
  2. двигатель М-412 основывался на 1500 кубическом силовом агрегате BMW M10, который оказался крайне удачным в техническом плане. Причем, сами баварцы не скрывали, что основные идеи ними также были скопированы с разработок фирмы Talbot образца 1955 года.
проводка москвич 412

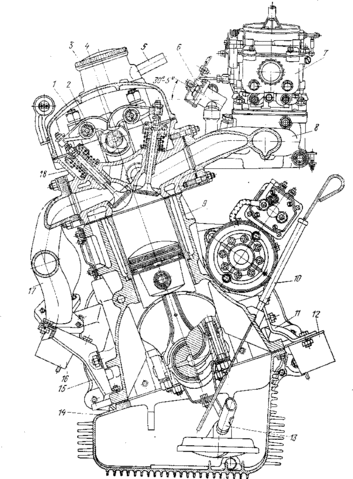

Заводская инструкция подробно описывала технические особенности нового мотора

Тем не менее, конструкторами многие элементы силового агрегата были переработаны и улучшены, что сделало автомобиль Москвич 412 самым скоростным легковым автомобилем тех лет.

Узнайте также, почему проводка Москвича 2141 напрямую зависит от двигателя.

Особенности обслуживания электрооборудования

Проводка Москвич 412 была выполнена по однопроводной схеме:

  1. на «+» контакты исполнительных механизмов подавалось питание от АКБ и генератора;
  2. роль второго провода выполнял металлический кузов автомобиля, а все «-» выводы приборов и устройств имели надежный контакт с кузовом.

Справочно: применяемые для соединений контакты типа «лопаточка» нередко окислялись, что требовало их периодической зачистки для восстановления надежного электрического контакта.

Из особенностей обслуживания системы зажигания можно отметить некоторое несоответствие деталей.

В частности, для первых выпусков Москвич 412 предприятиями-смежниками:

  1. производился выпуск трамблеров модели Р-118;
  2. позже автомобили выпускались с трамблерами Р-147 (бесконтактная схема), имевшими иную посадочную глубину.
проводка москвич 412

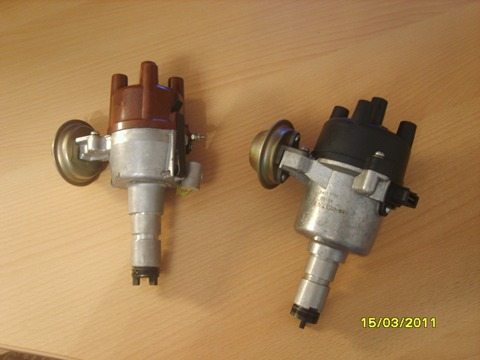

Новый и старый трамблеры отличаются габаритами

Совет: При замене пришедшего в негодность прерывателя зажигания нужно либо переделывать более позднюю модификацию, либо искать «родную» запчасть.

На модификациях автомобиля изменялось расположение задних фонарей, ряд автомобилей комплектовались прямоугольными блок-фарами производства ГДР, что сказалось и на проводке:

  1. На заводе МЗМА Москвич 412 имел дополнительный жгут проводов в подкапотном пространстве для подключения новых фар;
  2. Новые бампера заставили конструкторов видоизменить и форму подфарников – они стали более широкими
  3. На заводе в Ижевске Москвич 412 оснащался горизонтальными задними фонарями;
  4. Для автомобилей, предназначенных на экспорт, устанавливалась другая радиаторная решетка вместе с прямоугольными фарами.
проводка москвич 412

Рекламный плакат Moskvitch Scaldia 1500 в комплектации Elite

Совет: При самостоятельной установке более современных осветительных приборов на Москвич 412 проводку следует заменить. У новых фар больше мощность, а старая проводка не будет ей соответствовать. Кроме того, разные разъемы не позволят без доработки их подключить.

Панель приборов также может вызвать некоторые сложности в обслуживании, поскольку с годами изнашивается механизм счетчика пробега. Новые запчасти для ремонта не выпускаются, проще заменить панель целиком.

Цена советского автомобиля делала его весьма привлекательным и для европейского рынка, что также сказалось на оснащенности отдельных партий машин. В частности:

  1. Москвич 412 поставлялся в Болгарию в виде машинокомплектов, где доводился до продажного состояния и предлагался покупателям под обозначением Rila. Автомобиль дополнительно оснащался новой панелью приборов и радиолой, что потребовало доработки внутри салонной проводки;
  2. Отверточная сборка «412» осуществлялась и в Бельгии. Готовые автомобили продавались под именем Moskvitch Scaldia 1500, а из особенностей можно отметить установку дизельных двигателей западного производства и различной комплектации электрооборудования.
проводка москвич 412

Бельгийская модификация Москвича с дизельным двигателем Peugeot-Indenor

Совет: существовавший дефицит вынуждал автолюбителей, работавших в соцстранах, приобретать и ввозить на территорию СССР автомобили с западной комплектацией. И при обслуживании своими руками возникали вопросы относительно принадлежности проводки, не обозначенной в заводской схеме.

Выводы: как видите, одна и та же модель автомобиля Москвич 412 могла иметь различия, что сказывается на ее работе и обслуживании. При эксплуатации авто следует учитывать не только конструктивные особенности, но и модификации.

Читайте также об особенностях электропроводки ВАЗ 2104.

avtoelektrik-info.ru

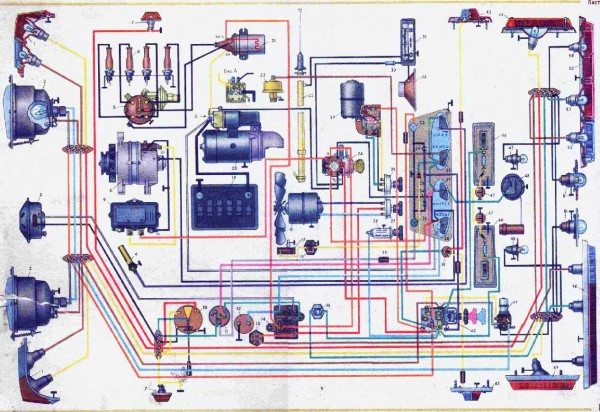

Электросхема Москвич 412 | АВТОМОБИЛЬНЫЕ ЭЛЕКТРОСХЕМЫ
