Радиолюбительские диапазоны

Статья любезно предоставлена RV6LFE

    Для начала немного об аппаратуре. Если у вас дома стоит супер современный аудиоцентр с приемником на вещательный КВ-диапазон, то скорее всего, вы не услышите ни одного радиолюбителя. Параметры промышленных приемников, в музыкальных центрах, к сожалению, не обеспечивают толкового приема вообще (хотя я могу и ошибаться). Кроме того все промышленные приемники предназначены для приема амплитудной модуляции и не могут принимать любительские SSB-станции, не говоря уже о телеграфе. Если вы возмете старый транзисторный приемник типа "ВЭФ" или "Спидола" и соорудите "телеграфный гетеродин",описанный в журнале радио за 1981 год, то в диапазоне 41 метр, может быть(! именно, может быть) услышите какие-либо станции любителей.

   Выход здесь следующий: Вам необходимо "приобрести" какой-либо армейский приемник, типа Р-326, Р-323, Р-311, Р-309, Р-250 (он правда малость большеват по габаритам), Р-399 (это самый лучший на сегодня!) или другой имеющий возможность приема в режиме CW (ТЛГ) на коротких волнах.

Эта аппаратура хоть и произведена лет 20-30 назад по характеристикам позволяет вести сносный прием на КВ! Как добыть такое оборудование, вопрос сложный и неоднозначный. Очень часто подобную аппаратуру списывают в военчасти, а можно просто дать объявление в местную газету - возможно, у кого-то дома это "железо" просто собирает на себя пыль!

   Радиолюбителям выделено девять участков КВ диапазона:

  • 160-метровый (1,81 - 2 МГц),
  • 80-метровый (3,5 - 3,8 МГц),
  • 40-метровый (7 - 7,1 МГц),
  • 30-метровый (только телеграф 10,1 - 10,15 МГц),
  • 20-метровый (14 - 14,35 МГц),
  • 16-метровый (18,068 - 18,318 МГц),
  • 15-метровый (21 - 21,45 МГц),
  • 12-метровый (24,89 - 25,14 МГц),
  • 10-метровый (28 - 29,7 МГц).
   Коротковолновики применяют три основных вида работы: телеграф (CW), телефон с однополосной модуляцией (SSB) и радиолюбительский телетайп (RTTY).
   Стремление уменьшить взаимные помехи при проведении любительских связей разными видами излучения привело к разделению частот внутри любительских диапазонов, приведенному здесь.
Телеграф как создающий наименьшие помехи (полоса частот, занимаемая станцией при работе телеграфом, минимальна по сравнению с другими видами работы) разрешен на всех частотах диапазонов, однако основная масса телеграфных станций работает в участках, отведенных только для телеграфной работы. По решению конгресса IARU (Международного радиолюбительского союза) принято предложение освободить частоты 3,5—3,51 Мгц от связей внутри континента, выделив их только для дальних QSO.

   Скорость передачи телеграфных знаков, применяемая любителями, различна. Начинающие работают медленно, со скоростью 40—60, более опытные — до 120—150 (иногда даже более) знаков в минуту. Телеграфные сигналы легче принимать в условиях помех, чем телефонные. Это объясняется не только особенностями нашего восприятия, но и более узкой допустимой полосой пропускания приемника. Поэтому телеграфные сигналы лучше всего принимать при минимально возможной полосе пропускания (если она регулируется в вашем приемнике) и включенном телеграфном гетеродине (или обратной связи, подведенной к порогу возникновения генерации).

   Радиолюбительский эфир никогда не бывает пуст. В любое время - суток можно услышать любительские радиостанции. Однако на разных любительских диапазонах прохождение радиоволн имеет свои особенности. Я не буду описывать принципы распространения радиоволн - это вы можете легко найти в любом учебнике по радиотехнике.Рассмотрим условия распространения радиоволн каждого любительского диапазона.
   Но об этом подробнее >>



На каких частотах разрешено работать радиолюбителям?

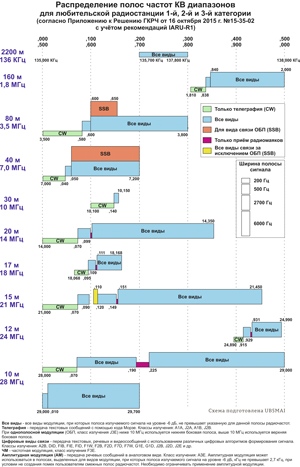

Условия использования выделенных полос радиочастот по категориям радиолюбительских станций можно посмотреть здесь.

Основные виды работы радиолюбителей: телеграф (CW), телефон с однополосной модуляцией (SSB), телефон с чатотной модуляцией(дипазоны УКВ) и радиолюбительский телетайп (RTTY).

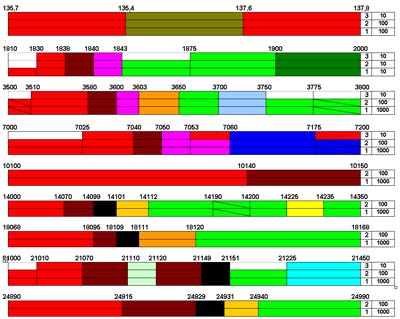

Радиолюбителям выделено 10 участков ДВ, СВ, КВ диапазонов:

2200-метровый (135,7-137,8 кГц)
160-метровый (1,81 - 2 МГц),
80-метровый (3,5 - 3,8 МГц),
40-метровый (7 - 7,2 МГц),
30-метровый (только телеграф 10,1 - 10,15 МГц),
20-метровый (14 - 14,35 МГц),
16-метровый (18,068 - 18,168 МГц),
15-метровый (21 - 21,45 МГц),
12-метровый (24,89 - 25,14 МГц),
10-метровый (28 - 29,7 МГц).

Распределение частот по УКВ диапазонам такое:

2 метра - 144-146 MHz
144000-144500 CW
144150-144500 SSB
144625-144675 Цифровые виды связи
144500-145800 FM
145800-146000 SSB
145800-146000 CW
70 см - 430-440 MHz
430000-432500 CW
432150-432500 SSB
433625-433725 Цифровые виды связи
432500-435000 FM
438000-440000 FM
438025-438175 Цифровые виды связи
435000-438000 SSB
435000-438000 CW
23 см - 1296-1300 MHz
1296000-1297000 CW
1296000-1297000 SSB
1297000-1298000 FM
1297000-1300000 FM
1296150-1297000 SSB
1296000-1297000 CW

Частоты выше 1.3 ГГц
2400-2450 МГц
5650-5670 МГц
10.0-10.5 ГГц

24.0-24.25 ГГц
47.0-47.2 ГГц
75.5-81.0 ГГц
119.98-120.02 ГГц
142-149 ГГц
241-250 ГГц

Радиолюбительский эфир никогда не бывает пуст. В любое время - суток можно услышать любительские радиостанции. Однако на разных любительских диапазонах прохождение радиоволн имеет свои особенности.   Рассмотрим условия распространения радиоволн каждого любительского диапазона.

Прохождение на КВ во многом зависит от способности радиоволн отражаться от слоя ионосферы. Отражение от ионосферы радиоволн различной частоты в один и тот же момент времени различно. Волны низкочастотных диапазонов отражаются сильнее, высокочастотных слабее. Поэтому при слабой ионизации (например, зимней ночью) возможно дальнее распространение на низкочастотных диапазонах. В этом случае волны высокочастотных диапазонов проходят сквозь ионосферу и на Землю не возвращаются. При сильной же ионизации (например, днём'"весной) имеются условия для дальнего - распространения на высокочастотных диапазонах.

Диапазон 1.8 Мгц Наиболее трудный диапазон для дальних связей. До недавнего времени, совершенно ошибочно в России отдан на откуп начинающим. Дальняя связь (свыше 1500-2000 км) возможна только при особом стечении обстоятельств и в течении ограниченного времени (полчаса-час) преимущественно на рассвете-закате.

А связи до 1500 км возможны с наступлением темноты. При рассвете диапазон замирает. В некоторых странах участок ограничен всего несколькими кгц. В Японии, например, радиолюбителям разрешается работать в пределах 1815-1825 Кгц.

Диапазон 3,5 Мгц является ярко выраженным ночным диапазоном. В дневное время связь на нем возможна только с ближайшими корреспондентами. С наступлением темноты начинают появляться станции, удаленные на большие расстояния. Так, в Европейской части России после заката Солнца появляются станции Украины, Поволжья, Урала. Затем бывают слышны станции Восточной, а к 23—24 часам московского времени (по радиолюбительскому коду 23—24 MSK) — и Западной Европы. Чуть раньше возможно (особенно в зимние месяцы) появление сигналов DX из Азии (чаще всего Японии), реже — Африки, очень редко — Океании. К 3—4 MSK возможно появление сигналов станций Канады, США и Южной Америки, которые при хорошем прохождении бывают слышны и некоторое время после рассвета. Через час — два после восхода Солнца диапазон пустеет.

Диапазон 7 Мгц обычно «живет» круглые сутки. Днем на нем можно услышать станции близлежащих районов (летом — на расстоянии 500—600, зимой — 1000—1500 км). В вечерние и ночные часы появляются сигналы DX. Довольно много работают в этом диапазоне японские, американские и бразильские любители, сигналы радиостанций которых особенно хорошо проходят (в Европейской части России) зимними ночами в 1—5 MSK. Из европейских коротковолновиков особенно охотно используют диапазон 7 Мгц югославы, румыны, финны, шведы. Радиолюбителям США разрешена работа в участке 7.100-7.300 Мгц (В Европе эти частоты используют вещательные станции),а потому работать SSB с американцами можно только на разнесенных частотах.

Диапазон 14 Мгц — диапазон, в котором работает основная масса радиолюбителей. Прохождение на нем (за исключением зимних ночей) имеется практически круглые сутки. Особенно хорошее прохождение наблюдается в апреле—мае. В утренние часы (4—6 MSK) в Европейской части России хорошо проходят сигналы станций Америки, Океании.

В дневное время в основной слышны европейские станции,- к вечеру появляются сигналы азиатских и африканских станций.

Диапазон 21 Мгц тоже, широко используется коротковолновиками. Прохождение на нём в основном наблюдается в дневные часы. Оно менее устойчиво, чем на 14 Мгц, я может резко меняться. Здесь особенно много радиолюбительских станций Японии, работающих на SSB: стоит дать общий вызов во время хорошего прохождения на Японию, как сразу на этой частоте появляется несколько зовущих радиостанций. Иногда они создают существенные помехи, мешая приему других дальних станций. Рано утром (или, наоборот, вечером — в зависимости от особенностей прохождения) на 21 Мгц можно слышать громкие сигналы американских станций. Днем и под вечер обычно хорошо слышны станции Африки — TR8, ZS, 9J2. Реже в это же время проходят VK и ZL.

Диапазон 28 Мгц лежит на "краю" коротких волн. Это — самый "капризный" коротковолновый диапазон: день — два отличного прохождения внезапно могут смениться неделей полного его отсутствия.

Сигналы радиостанций здесь бывают слышны только днем, точнее — в светлое время суток, за исключением отдельных редких случаев аномального распространения радиоволн, поэтому возможны связи только между корреспондентами, находящимися в освещенной Солнцем зоне Земли. Чаще всего на 28 Мгц можно слышать сигналы африканских станций, Азии, реже — Океании. Иногда к вечеру в европейской части хорошо проходят сигналы коротковолновых радиостанций США. Из европейских станций наиболее активны F, G, I, DL/DJ/DK. Сигналы станции Восточной Европы проходят сравнительно редко. Диапазон 28 Мгц свободен от помех и наиболее интересен для наблюдений в связи с резкими изменениями прохождения. Уникальность его в том, что если имеется прохождение, то даже с самой минимальной мощностью вам могут удастся связи на 10-12 тысяч км. Если прохождения нет, то не поможет и наличие мощного передатчика.

Что касается остальных диапазонов 10,1 Мгц, 18,1 Мгц и 24,9 Мгц (их еще именуют WARC -диапазонами, благодаря всемирной радиолюбительской конференции, на которой они были закреплены за радиолюбителями), то прохождение на них нечто среднее между описанными выше диапазонами.

Одно из отличий на диапазоне 10,1 Мгц - использование только телеграфа и телетайпа. А прохождение очень похоже на 7 Мгц, с той разницей, что днем возможны связи на расстояние до 2000-3000 км. А дальние станции проходят при наступлении темного времени суток.

Диапазоны частот радиолюбительских станций

В мировом эфире кроме широковещательных и специальных станций можно услышать и радиолюбительские. Радиолюбительская связь осуществляется на специально выделенных частотах в любое время суток телефоном, телеграфом и телетайпом. Телетайп представляет собой специальный передающий аппарат с клавиатурой пишущей машинки. Он автоматически печатает на бумаге информацию, которая передается в эфир. Успех в осуществлении дальних связей зависит от благоприятного прохождения в данный момент радиоволн определенной длины и конструкции радиостанции.

Кроме установления связи с дальними корреспондентами, радиолюбители вносят также свой посильный вклад в изучение распространения радиоволн, проводят соревнования по скорости приема и передачи радиограмм, обеспечивают связью различные экспедиции оказавшихся в экстремальных условиях, конструируют радиоэлектронную аппаратуру и антенны.

В 1925 г. в нашей стране был создан Международный радиолюбительский союз, который с той поры начал проводить регулярные соревнования радиолюбителей на коротких волнах, а позднее и на ультракоротких. Для любительской радиосвязи выделены участки частот в диапазонах средних, коротких и ультракоротких волн (табл. 25.1). Из таблицы видно, что только в диапазонах 160 м и 10 м указаны конкретные участки для определенных видов излучения, в других диапазонах такого подразделения нет.

Заметим, что к перечисленным в табл. 25.1 диапазонам недавно прибавился еще один диапазон. В 1998 г. Государственная комиссия по радиочастотам (ГКЧ) Госкомсвязи России приняла решение №2851-ОР, которое разрешает радиолюбителям использовать диапазон частот 135,7...137,8 кГц, который, как известно, относится к длинным волнам. Этим решением Россия откликнулась на рекомендации Европейской конференции администраций почты и связи (СЕРТ) и тем самым присоединилась к большинству европейских стран, в которых радиолюбители используют длинноволновый диапазон. В настоящее время идет быстрое осваивание этого диапазона отечественными радиолюбителями. Методика работы в новом диапазоне не отличается от работы на КВ, за исключением того, что скорость передачи не превышает 8...12 WPM (групп в минуту). На расстоянии в несколько сот километров скорость передачи падает до 5...6 WPM и используется CCW (Convention CW).

Таблица 25.1  Диапазоны частот, отведенные для радиолюбительской связи

Частоте, МГц

Любительское название

Распределение частот по видам работы



Частота, МГц

Вид работы

1,85...1,95

160-метровый

1.85...1.95

1.875...1.95 1,90...1,95

Телеграф (CW) Телефон (SSB) Телефон (AM)

3,5. ..3,65

80-метровый

3.5...3.6

3.6...3.65

Телеграф

Телефон

7,0...7,1

40-метровый

7.0...7.04

7.04...7.1

Телеграф

Телефон

14,0...14,36

20-метровый

14.0...14.11

14.11...14.35

Телеграф

Телефон

21,0...21,45

14-метровый

21.0...21.15

1.15...21.45

Телеграф

Телефон

28,0...29,7

10-метровый

28,0. ..28,2 29, 374...29,386

28.2...29.7

29.3...29,    55

Телеграф Телеграф (SSB) Телефон Спутниковая связь

144...146

2-метровый

144...146

Телеграф и Телефон

430...440

70-сантиметровый

430...440

Телеграф и Телефон.

1215...1300

23-сантиметровый

1215...1300

Телеграф и Телефон

5659...5670

5-сантиметровый

5650...5670

Телеграф и Телефон

10000... 10500

3-санти метровый

10000. .. 10500

Телеграф и Телефон

21000...22000

1,5-сантиметровый

21000...22000

Телеграф и Телефон

Радиолюбительские диапазоны волн, кроме радиосвязи, используются и для различных соревнований, которые как и радиосвязь относятся к техническим видам спорта. К ним, между прочим, относится и так называемая «охота на лис» — нахождение с помощью радиоприемника спрятанных передатчиков. Начинать заниматься коротковолновой связью желательно на коллективных радиостанциях, на станциях юных техников или в организациях РОСТА (бывшее ДОСААФ). Постройка (приобретение) и эксплуатация любительских радиостанций осуществляется только после получения разрешения в региональном управлении Госсвязьнадзора России. Перед получением такого разрешения необходимо сдать квалификационный экзамен но основам электро- и радиотехники, техники безопасности и правил работы в эфире После этого в региональное управление подаются следующие документы:

  • заявление-анкета;
  • 4 фотокарточки размером 4,5x6 см;
  • справка квалификационной комиссии о сдаче экзаменов.

По прошествии некоторого времени, заявитель получает письменное разрешение регионального управления Госсвязьнадзора, дающего право на постройку (приобретение) радиостанции для открытия собственной’ любительской радиостанции. На основании этого разрешения заявитель должен установить аппаратуру радиостанции и подготовить ее к работе в срок не позднее шести месяцев со дня получения разрешения. По истечении вышеуказанного срока владелец, не предъявивший для контроля построенную (приобретенную) радиостанцию или не продливший срок действия разрешения, теряет право на постройку (приобретение) радиостанции. Заявитель, после установки радиостанции, на основе акта технического осмотра радиостанции получает в региональном управлении Госсвязьнадзора разрешение на ее эксплуатацию. Заметим, что разрешение на эксплуатацию любительских радиостанций 1-й категории выдаются лицам, достигшим 16-летнего возраста, 2-й категории — достигшим 14-летнего возраста, а 3-й и 4-й категорий — лицам, достигшим 8-летнего возраста.

Разрешение на эксплуатацию любительской радиостанции выдается сроком на 5 лет. Радиолюбитель ежегодно вносит денежный эксплуатационный сбор на расчетный счет регионального управления Госсвязьнадзора в первом квартале текущего года. После того как урегулированы все вопросы по постройке (приобретению) и эксплуатации любительской радиостанции, региональное управление Госсвязьнадзора выдает постоянный позывной сигнал. Любительским радиостанциям индивидуального и коллективного пользования присваиваются шестисимвольные позывные сигналы. Получение позывного сигнала дает основание на выход радиолюбителя в эфир для установки двухсторонних сеансов радиосвязи.

С некоторыми особенностями работы коротковолновиков можно познакомиться и самостоятельно. Для этого следует прослушать работу в эфире опытных коротковолновиков, то есть стать наблюдателем. В данном случае не надо специального разрешения и квалификация интересующегося радиоспортом не играет роли.

Литература: В.М. Пестриков. Энциклопедия радиолюбителя.

Характеристика радиолюбительских диапазонов | Трансивер.ру

Основные радиолюбительские диапазоны распределены с двукратным шагом. Жизнь на диапазонах зависть от текущих условий прохождения радиоволн, времени суток (в рабочее время активность низкая, на рассвете активны DX-мены) и атмосферных помех.

Т.к. распространение коротких волн в основном обусловлено состоянием слоев ионосферы, то фактически вся коротковолновая радиосвязь зависит от Солнца, точнее от его активности и времени суток. Из чисто астрономических соображений условия прохождения радиоволн будут отличатся по сторонам света.

Диапазон 160 м (1.8 МГц)

  • Считается ночным диапазоном, т.к. днем работает в основном поверхностная волна на близкие расстояния до 700 км, зато без мертвых зон. Днем средние волны сильно поглощаются нижним слоем D ионосферы. Ночью возможна связь пространственной волной, отраженной от E слоя ионосферы, т.к. ночью слой D менее ионизирован. Дальняя связь (свыше 1500-2000 км) возможна только при особом стечении обстоятельств и в течении ограниченного времени преимущественно на рассвете-закате. А связи до 1500 км возможны с наступлением темноты.

Диапазон 80 м (3,5 МГц)

  • Также является ярко выраженным ночным диапазоном. В дневное время связь на нем возможна только с ближайшими корреспондентами. С наступлением темноты начинают появляться станции, удаленные на большие расстояния. Так, в Европейской части России после заката Солнца появляются станции Украины, Поволжья, Урала. Затем бывают слышны станции Восточной, а к 23—24 часам московского времени (по радиолюбительскому коду 23—24 MSK) — и Западной Европы. Чуть раньше возможно (особенно в зимние месяцы) появление сигналов DX из Азии (чаще всего Японии), реже — Африки, очень редко — Океании. К 3—4 MSK возможно появление сигналов станций Канады, США и Южной Америки, которые при хорошем прохождении бывают слышны и некоторое время после рассвета. Через час — два после восхода Солнца диапазон пустеет.

Диапазон 40 м (7 МГц)

  • Круглосуточный. Днем на нем можно услышать станции близлежащих районов (летом — на расстоянии 500—600, зимой — 1000—1500 км). В вечерние и ночные часы появляются сигналы DX. Довольно много работают в этом диапазоне японские, американские и бразильские радиолюбители, сигналы радиостанций которых особенно хорошо проходят (в Европейской части России) зимними ночами в 1—5 MSK. Из европейских коротковолновиков особенно охотно используют диапазон 7 Мгц югославы, румыны, финны, шведы. Радиолюбителям США разрешена работа в участке 7.100-7.300 Мгц (В Европе эти частоты используют вещательные станции), поэтому работать SSB с американцами можно на разнесенных частотах.

Диапазон 20 м (14 МГц)

  • Диапазон, в котором работает основная масса радиолюбителей. Прохождение на нем (за исключением зимних ночей) имеется практически круглые сутки. Особенно хорошее прохождение наблюдается в апреле—мае. В утренние часы (4—6 MSK) в Европейской части России хорошо проходят сигналы станций Америки, Океании. В дневное время в основной слышны европейские станции,- к вечеру появляются сигналы азиатских и африканских станций.

Диапазон 15 м (21 МГц)

  • Тоже широко используется коротковолновиками. Прохождение на нём в основном наблюдается в дневные часы. Оно менее устойчиво, чем на 14 МГц, и может резко меняться. Здесь особенно много радиолюбительских станций Японии, работающих в SSB. Рано утром (или, наоборот, вечером — в зависимости от особенностей прохождения) на 21 МГц можно слышать громкие сигналы американских станций. Днем и под вечер обычно хорошо слышны станции Африки — TR8, ZS, 9J2. Реже в это же время проходят VK и ZL.

Диапазон 10 м (28 МГц)

  • Самый непредсказуемый коротковолновый диапазон: день — два отличного прохождения внезапно могут смениться неделей полного его отсутствия. Сигналы радиостанций здесь бывают слышны только днем, точнее — в светлое время суток, за исключением отдельных редких случаев аномального распространения радиоволн, поэтому возможны связи только между корреспондентами, находящимися в освещенной Солнцем зоне Земли. Чаще всего на 28 МГц можно слышать сигналы африканских станций, Азии, реже — Океании. Иногда к вечеру в европейской части хорошо проходят сигналы коротковолновых радиостанций США. Из европейских станций наиболее активны F, G, I, DL/DJ/DK. Сигналы станции Восточной Европы проходят сравнительно редко. Диапазон 28 Мгц свободен от помех и наиболее интересен для наблюдений в связи с резкими изменениями прохождения. Уникальность его в том, что если имеется прохождение, то даже с самой минимальной мощностью вам могут удасться связи на 10-12 тысяч км. Если прохождения нет, то не поможет и наличие мощного передатчика.

Диапазоны WARC

  • Что касается остальных диапазонов 30 м (10,1 МГц), 17 м (18,1 МГц) и 12 м (24,9 МГц) (их еще именуют WARC -диапазонами, благодаря всемирной радиолюбительской конференции, на которой они были закреплены за радиолюбителями), то прохождение на них нечто среднее между описанными выше диапазонами. Одно из отличий на диапазоне 10,1 МГц — использование только телеграфа и телетайпа. А прохождение очень похоже на 7 МГц, с той разницей, что днем возможны связи на расстояние до 2000-3000 км. А дальние станции проходят при наступлении темного времени суток.

Использованы материалы RV6LFE.

Facebook

Twitter

Вконтакте

Одноклассники

Pinterest

Автор публикации

0

QTH - г. Донецк, ДНР.

Комментарии: 10Публикации: 1026Регистрация: 11-08-2015

АЗБУКА РАДИОСВЯЗИ - Начинающим - Радиосвязь RD8DR

АЗБУКА РАДИОСВЯЗИ


«А морзе зато — лучше и не придумаешь:

точка — кольнет незаметно, как булавочкой,

а уж тире — точно кто шуруп туда закручивает».

А. Некрасов. Приключения капитана Врунгеля.


Радиолюбительская связь

1. Диапазоны частот радиолюбительских станций

В мировом эфире, кроме широковещательных и специальных станций, можно услышать и радиолюбительские. Радиолюбительская связь осуществляется на специально выделенных частотах, в любое время суток телефоном, телеграфом и телетайпом. Телетайп представляет собой специальный передающий аппарат с клавиатурой пишущей машинки. Он автоматически печатает на бумаге информацию, которая передается в эфир. Успех в осуществлении дальних связей зависит от благоприятного прохождения в данный момент радиоволн определенной длины и конструкции радиостанции. Кроме установления связи с дальними корреспондентами, радиолюбители вносят также свой посильный вклад в изучение распространения радиоволн, проводят соревнования по скорости приема и передачи радиограмм, обеспечивают связью различные экспедиции оказавшихся в экстремальных условиях, конструируют радиоэлектронную аппаратуру и антенны. В 1925 г . в кашей стране был создан Международный радиолюбительский союз, который с той поры начал проводить регулярные соревнования радиолюбителей на коротких волнах, а позднее и на ультракоротких. Для любительской радиосвязи выделены участки частот в диапазонах средних, коротких и ультракоротких волн (табл. 25.1). Из таблицы видно, что только в диапазонах 160 м и 10м указаны конкретные участки для определенных видов излучения, в других диапазонах такого подразделения нет.

Диапазоны частот, отведенные для радиолюбительской связи

Таблица.1

Частота, МГц

Любительское

название

Распределение частот по видам работы

Частота, МГц

Вид работы

1,85 ... 2,00

160-метровый

1,85 ... 1,95

1,875...1,95

1,90...1,95

Телеграф (CW)

Телефон (SSB)

Телефон (AM)

3,5 ... 3,65

80-метровый

3,5 ... 3,6

3,6 ... 3,65

Телеграф

Телефон

7,0 . .. 7,1

40-метровый

7.0 ... 7,04

7,04... 7,1

Телеграф

Телефон

14,0 ... 14,36

20-метровый

14,0 ... 14,11

14,11 ... 14,35

Телеграф

Телефон

21,0 ... 21.45

14-метровый

21,0... 21,15

1,15 ... 21,45

Телеграф

Телефон

28,0 ... 29,7

10-метровый

28,0 ... 28,2

29,374...29,386

28,2 ... 29,7

29,3...29,55

Телеграф

Телеграф (SSB)

Телефон

Спутниковая связь

144 ... 146

2-метровый

144 ... 146

Телеграф и Телефон

430 ... 440

70-сантиметровый

430 ... 440

Телеграф и Телефон

1215 . .. 1300

23-сантиметровый

1215 ... 1300

Телеграф и Телефон

5659 ... 5670

5-сантиметровый

5650 ... 5670

Телеграф и Телефон

10000... 10500

3-сантиметровый

10000... 10500

Телеграф и Телефон

21000... 22000

1,5-сантиметровый

21000... 22000

Телеграф и Телефон

Заметим, что к перечисленным в табл. 25.1 диапазонам, недавно прибавился еще один диапазон. В 1998 г . Государственная комиссия по радиочастотам (ГКЧ) Госкомсвязи России приняла решение №2851-ОР, которое разрешает радиолюбителям использовать диапазон частот 135,7...137,8 кГц, который, как известно, относится к длинным волнам. Этим решением Россия откликнулась на рекомендации Европейской конференции администраций почты и связи (СЕРТ) и тем самым присоединилась к большинству европейских стран, в которых радиолюбители используют длинноволновый диапазон. В настоящее время идет быстрое осваивание этого диапазона отечественными радиолюбителями. Методика работы в новом диапазоне не отличается от работы на KB, за исключением того, что скорость передачи не превышает 8...12 WPM (групп в минуту). На расстоянии в несколько сот километров скорость передачи падает до 5...6 WPM и используется CCW (Convention CW).

Радиолюбительские диапазоны волн, кроме радиосвязи, используются и для различных соревнований, которые, как и радиосвязь, относятся к техническим видам спорта. К ним, между прочим, относится и так называемая «охота на лис» — нахождение с помощью радиоприемника спрятанных передатчиков. Начинать заниматься коротковолновой связью желательно на коллективных радиостанциях, на станциях юных техников или в организациях РОСТА (бывшее ДОСААФ). Чтобы иметь радиолюбительскую радиостанцию и свой позывной для работы в эфире, надо получить специальное разрешение. С некоторыми особенностями работы коротковолновиков можно познакомиться и самостоятельно. Для этого следует прослушать работу в эфире опытных коротковолновиков, то есть стать наблюдателем. В данном случае не надо специального разрешения и квалификация интересующегося радиоспортом не играет роли.

2. Переделка широковещательного приемника на любительские диапазоны

Для проведения радионаблюдений необходим коротковолновый приемник, имеющий любительские диапазоны. Можно для этих целей приспособить имеющийся старый приемник «ВЭФ-202». Чтобы получить в приемнике диапазон 20 м , следует достать дополнительную планку 25 м , а если не удастся, то тогда придется доработать имеющуюся, согласно схемы рис. 25.1. Доработка заключается в следующем. Вначале нужно от имеющихся контурных катушек L1 и L4 отмотать по одному витку, считая от нижнего по схеме вывода. После этого подпаивают конденсаторы емкостью по 180 пФ параллельно уже имеющимся С1 и С4.

Диапазон волн 80 м получают доработкой планки 52...75 м, удалив имеющиеся конденсаторы С5 и С6 емкостью по 240 пФ и установив новые по 120 пФ, согласно схеме рис. 25.2. Планки новых диапазонов устанавливают в свободные ячейки или заменяют диапазоны, которыми мало пользуются.

Для приема диапазона 160 м , берется планка и переделывается согласно схеме рис. 25.3. Вначале сматываются старые катушки и на-


Рис. 25.1. Принципиальная схема входных и гетеродинных катушек диапазона 20 м


Рис. 25.2. Принципиальная схема входных и гетеродинных катушек диапазона 80 м


Рис. 25.3. Принципиальная схема входных и гетеродинных катушек диапазона 160м

матываются новые, которые должны иметь следующее количество витков: L9 — 60 витков провода ПЭВ-2 0,2 с отводом от 17 витка, L10 — 20 витков провода ПЭВ-2 0,2 , L11 — 10 витков провода ПЭВ-2 0,18 и L12 — 58 витков провода ПЭВ-2 0,18 с отводом от 18 витка.

Настраивают планки в такой последовательности. Вращают сердечники гетеродинных катушек L4, L8 и L12 до положения, когда будут приниматься радиолюбительские станции соответствующего диапазона, а после этого, вращая сердечники катушек LI, L5 и L9, добиваются наибольшей громкости приема.

После такой модернизации на радиоприемник можно будет принимать любительские станции, работающие с амплитудной модуляцией. При приеме телеграфных сигналов (CW) требуется дополнительный гетеродин — телеграфный, например, собранный по схеме рис. 25.4. В конструкции этого генератора можно использовать любой маломощный транзистор серий МП39...МП42 со статическим коэффициентом передачи тока 40...60. В качестве контура LI, C2 подойдет контур УРЧ вещательного радиоприемника, либо самодельный, намотав 32х3 витков провода ЛЭШО 5х0,06 на стандартный трехсекционный каркас и поместить его ферритовые чашки марки 600НН ? 8,6 с подстроечными сердечниками длиной 12 мм из того же материала. Телеграфный гетеродин собирают на небольшой печатной плате и помещают внутри корпуса приемника недалеко от каскадов УРЧ. Подбирая емкость конденсатора C2 или, вращая сердечник катушки, устанавливают наиболее приемлемую тональность телеграфных сигналов.


Рис. 25.4. Принципиальная схема телеграфного гетеродина

В принципе перестроить на любительский диапазон 160 м можно любой радиовещательный радиоприемник, в частности и переносный, без измерительных приборов. Сделать это можно так. Снять заднюю крышку приемника, включить его и настроиться на радиостанцию, работающую на частоте 1600 кГц, как правило, на этой частоте работает радиостанция «Маяк». Найти на монтажной плате гетеродинную катушку и взяв отвертку, вывернуть ее подстроечный ферри-товый стержень, сделав ею один полуоборот. Прием «Маяка» исчезнет, так как диапазон сдвинулся. После нужно опять попытаться настроиться на «Маяк». Теперь он должен приниматься на делении шкалы «1200 кГц» или около. Если нет, тогда, вращая гетеродинный сердечник, добиваются приема радиостанции «Маяк» на частоте 1200 кГц. После этого подстраивают входные контурные катушки. У приемника, имеющего магнитную антенну, сдвигая катушку СВ, добиваются максимальной громкости приема принимаемой станции. Если приемник имеет внешнюю антенну, то, вывинчивая подстроечный сердечник его входной катушки, также добиваются максимальной громкости приема принимаемой станции. После этого приемник будет принимать любительские радиостанции на участке от 2000 кГц до 925 кГц.

3. Прием SSB сигналов

В настоящее время в радиолюбительском эфире работает очень мало AM станций, основная масса работает телеграфом (CW) или с однополосной модуляцией (SSB). Сокращенное название SSB составлено из начальных букв английских слов Single Side Band, означающих одна боковая полоса. Диапазоны 20 и 40 метров есть на широковещательных радиоприемниках с коротковолновыми диапазонами, но услышать радиопереговоры радиолюбителей использующих SSB не представляется возможным. Дело в том, что коротковолновики ведут свои передачи несколько отлично, нежели радиовещательные станции. Они ведут передачу более экономно. Передатчики радио- любителей посылают в антенну только необходимую для передачи информацию. Это дает возможность сэкономить много электроэнергии и получить хорошую слышимость на большом расстоянии. Все это позволяет разместить на узком любительском диапазоне работу большого количества радиостанций. Если рассмотреть спектр частот типичной радиовещательной радиостанции (рис. 25.5, а), то видно, что сильная, однородная несущая волна передается непрерывно, даже в том случае, когда нет передачи, например, в перерывах между передачами, словами, предложениями и звуками. Практически несущая волна не передает никакой информации. Информация содержится в боковых полосах. Различают нижнюю и верхнюю боковые полосы, которые идентичны и представляют зеркальное отображение друг друга. Зная все это, радиолюбители передают только одну боковую частоту (рис. 25.5, б). Это и есть однополосный сигнал SSB, представляющий собой амплитудно-модулированное колебание с подавленными одной боковой и несущей. В месте приема передачи сигнала SSB, чтобы его продетектировать необходимо восстановить несущую. Недостающая ее часть воспроизводится достаточно простым способом. После суммирования принятой части с воспроизведенной, появляются звуки, переданные любителем. Хотя радиовещательные приемники не имеют возможности это сделать и поэтому не могут помочь услышать передачи радиолюбителей, но такая возможность все же может появиться у приемника, если его дополнить специальным устройством. В этом случае можно услышать коротковолновиков, работающих как телефоном, так и телеграфом. Таким устрой-


Рис. 25.5. Спектр частот широковещательной радиостанции (а) и SSB сигнала (б)

ством может быть простой генератор несущей волны (рис. 25.6). Настройка частоты генератора электронная. Его частота определяется индуктивностью катушки L1, емкостью конденсатора С5 и емкостью р—n перехода стабилитрона VD1. Настройка производится изменением напряжения на стабилитроне с помощью переменного резистора R5. Чем больше напряжение на стабилитроне, тем меньше его емкость р—п перехода, тем, следовательно, больше частота колебаний контура генератора. Диапазон генерируемых частот устанавливается подбором емкости С5 в пределах 51... 100 пФ.

В контуре генератора можно использовать кремниевые стабилитроны типа КС 182, КС 182А или ранних выпусков Д808, Д809, Д814. Вместо указанного на схеме транзистора КТ315, можно использовать любые другие высокочастотные транзисторы с коэффициентом усиления 50... 100. Катушка L1 бескаркасная и содержит 25 витков провода ПЭВ-1 диаметром 0,7 мм , намотанных на оправке диаметром 12 мм виток к витку Детали генератора размешаются на печатной плате, изготовленной из фольгированного стеклотекстолита. Если при подключении источника питания ток, потребляемый устройством, составляет около 0,7 мА, то никакой наладки дальше делать не нужно. В противном случае необходимо подобрать резистор Rl. В вечернее время включают радиоприемник и настраивают его немного левее отметки 40 м , в сторону более низких частот. В этом месте должны быть слышны неразборчивые звуковые сигналы, напоминающие искаженную речь. Следует как можно точнее настроиться на более сильный сигнал. После располагают генератор возле приемника. Включают генератор и, медленно вращая ось резистора R5, пытаются совместить сигнал генератора и радиолюбительской станции. Иногда для лучшего совмещения приходится сдвигать или раздвигать витки катушки. В момент совмещения, непонятные звуки должны стать разборчивыми.

Приобретя опыт, наблюдатель в дальнейшем, выполнив определенные требования, может получить право на самостоятельную ра-


Рис. 25.6. Принципиальная схема генератора восстановления несущей

боту в эфире, то есть приобрести собственную радиостанцию для работы в любительских диапазонах. Индивидуальные любительские радиостанции в нашей стране делятся на 2 вида (KB и УКВ), которые, в свою очередь, подразделяются на категории, в зависимости от квалификации радиолюбителя. Отметим некоторые из условий, которые требуются для того, чтобы иметь собственную радиостанцию: пробыть наблюдателем не менее 6 месяцев, провести 1000 наблюдений, получить определенное количество подтверждающих QSL-кар-точек (см. словарь) от радиолюбителей различных областей России и зарубежных стран мира, иметь собственный KB или УКВ приемник, принимать и передавать телеграфом со скоростью не менее 60 знаков в минуту (для коротковолновиков) и т.д. Выполнив соответствующие требования и сдав квалификационный экзамен комиссии, наблюдатель получает разрешение на постройку радиостанции третьей категории. После проверки станции общественным контроллером и при его положительном отзыве, наблюдатель получает разрешение на работу в эфире.


21- вопрос начинающего радиолюбителя

Подробности

Опубликовано: 10 января 2011

Просмотров: 11041



Двадцать один вопрос начинающего радиолюбителя

Игорь Григорьев (RV3DA) Андрей Куракин (RN3FT)

1. А надо ли все это читать?

Уважаемый читатель! Если Вам нужно срочно организовать связь с садовым домиком, а телефона поблизости нет; если у Вас есть автомобиль, и во время поездки Вы хотите поддерживать связь с другими участниками движения, а также "Службой спасения", сообщающей о пробках и присылающей по вызову техпомощь; если Вы хотите приобрести радиостанцию, кабель, антенну и комплект шурупов в магазине и использовать их строго согласно инструкции, то все, о чем написано ниже, можно не читать. Ваше хобби - СИ-БИ-радио. Берите с собой паспорт, и смело направляйтесь по адресу: Москва, станция метро "Новослободская", ул. Сущевская, д.21, ФГУП " Радиочастотный центр ЦФО РФ", второй этаж. Приемные дни - с понедельника по четверг с 10.00 до 17.00. Там Вы заполните бланк, уплатите некоторую сумму, и в тот же день сможете приобрести радиостанцию и начать работать в эфире. Никаких дополнительных знаний, кроме тех, которые Вы имеете уже сейчас, от Вас не потребуется.

Если же Вас интересуют дальние радиосвязи с совершенно незнакомыми корреспондентами, разговаривающими на чужом языке; если Вы - конструктор связной аппаратуры и хотите доказать окружающим, что отдельные Ваши технические решения лучше фирменных; если Вы считаете, что настоящий радиолюбитель просто обязан владеть телеграфной азбукой и готовы всю жизнь учиться науке и искусству любительской радиосвязи, то обязательно дочитайте это пособие до конца, и удачи Вам на первом радиолюбительском экзамене!

2. Что такое любительская радиосвязь и кто такие радиолюбители?

Любительская радиосвязь - это служба связи, используемая для целей самосовершенствования, взаимной связи и технических исследований, осуществляемых радиолюбителями, т.е. лицами, имеющими на это должное разрешение и занимающимися радиотехникой исключительно из личного интереса и без извлечения материальной выгоды (из Регламента радиосвязи).

Таким образом, радиолюбители - это люди, использующие приемо-передающую аппаратуру в целях приобретения радиотехнических знаний и операторских навыков и имеющие соответствующее разрешение от государственных органов.

3.Какими бывают любительские радиостанции, и кто может на них работать?

Любительские радиостанции могут быть индивидуального и коллективного пользования.

Индивидуальная радиостанция принадлежит конкретному радиолюбителю, устанавливается у него дома и только лично он имеет право на ней работать.

Коллективная радиостанция устанавливается либо в помещении организации, либо дома у радиолюбителя (семейная радиостанция). В первом случае организацией назначается начальник радиостанции, который несет всю ответственность за ее работу и осуществляет допуск к работе на радиостанции других людей. Во втором случае один из членов семьи отвечает за работу на радиостанции других членов семьи (жены, детей), а также знакомых и друзей. В обоих случаях все операторы коллективной радиостанции используют один общий позывной. На коллективных радиостанциях, а также индивидуальных радиостанциях четвертой категории могут работать и дети, начиная с восьми лет.

4. Кто регламентирует и контролирует работу радиолюбителей?

На территориии Центрального Федерального округа РФ выдача разрешений на постройку (приобретение) и эксплуатацию любительских радиостанций, а также перерегистрация любительских радиостанций осуществляются Федеральным Государственным унитарным предприятием "Радиочастотный Центр Центрального Федерального Округа Российской Федерации" (далее - Радиочастотный Центр).

Контроль за техническим состоянием аппаратуры, а также за использованием выделенных для любительской радиосвязи диапазонов частот, осуществляется региональным управлением Госсвязьнадзора России.

Обе перечисленных выше организации представляют интересы государства.

Для оперативного решения вопросов радиолюбительской жизни и защиты своих интересов радиолюбители сами объединяются в радиоклубы. Радиоклубы проводят обучение радиолюбителей и принимают экзамены, устанавливают и эксплуатируют УКВ-репитеры и станции цифровой пакетной связи (BBS), организуют и проводят соревнования, слеты, конкурсы, ”круглые столы”. Местные радиоклубы работают на своей территории. Так, например, Коломенский радиоклуб организует работу радиолюбителей на юго-востоке Подмосковья. В масштабе России работают Союз радиолюбителей России (СРР) и Центральный радиоклуб имени Э.Т. Кренкеля (ЦРК). Интересы радиолюбителей в масштабе всего мира представляет Международный Радиолюбительский Союз (IARU).

5. Как получить разрешение на эксплуатацию радиостанции?

Для того чтобы стать радиолюбителем, необходимо получить от местного Радиочастотного Центра документ (разрешение) на право эксплуатации своей радиостанции. Чтобы получить такое разрешение, радиолюбитель должен сдать экзамен на знание радиолюбительского минимума в любом областном радиоклубе, например в Коломенском. После успешной сдачи экзамена радиолюбитель заполняет бланк анкеты-заявления по типовой форме и наклеивает на него фотокарточку размером 4,5 х 6 см. Радиоклуб отправляет эти документы вместе со справкой о сдаче экзамена в Радиочастотный Центр и через некоторое время получает и передает радиолюбителю разрешение на право постройки (приобретения) самодельной стационарной радиостанции. Радиостанция должна быть построена (приобретена) в течение полугода. После этого в радиоклубе составляется акт о техническом состоянии радиостанции и вместе с заявлением радиолюбителя отправляется в Радиочастотный Центр. При этом с радиолюбителя взимается плата по действующим тарифам. По прошествии определенного времени радиоклуб получает в Радиочастотныом Центре и передает радиолюбителю разрешение на эксплуатацию его радиостанции, в котором указан позывной радиолюбителя. Только с этого момента разрешается работа в эфире.

Разрешение на эксплуатацию радиостанции действует в течение пяти лет со дня выдачи при условии ежегодной оплаты эксплуатационного сбора. Оплату радиолюбитель может производить либо сам, явившись в Радиочастотный Центр лично, либо через радиоклуб, передав необходимую сумму через друзей, либо в виде почтового перевода. Если радиолюбитель производит оплату через коломенский радиоклуб, то в этом случае он автоматически становится членом радиоклуба и клуб защищает интересы радиолюбителя в Радиочастотном Центре и региональном управлении Госсвязьнадзора.

6. Как приобрести радиостанцию и зарегистрировать ее?

Для того чтобы приобрести радиостанцию в магазине, радиолюбитель должен в Радиочастотном Центре, или в радиоклубе заполнить заявление на получение разрешения на приобретение радиостанции, указав в нем тип радиостанции и юридический адрес фирмы - продавца. После получения разрешения, радиолюбитель в течение полугода имеет право приобрести радиостанцию. После приобретения радиостанции радиолюбитель обязан написать заявление о регистрации приобретенной радиостанции, приложив к такому заявлению разрешение на эксплуатацию радиостанции, половинку разрешения на приобретение с проставленной в нем печатью фирмы - продавца, и уплатив регистрационный сбор по действующим тарифам. Все это можно сделать как в Радиочастотном Центре, так и в радиоклубе. В результате этой операции запись о приобретенной радиостанции вносится в разрешение радиолюбителя, кроме этого радиолюбителю выдается выписка из разрешения на эксплуатацию. Эта выписка имеет небольшие размеры и ее удобно носить с собой. Выписка удостоверяет право радиолюбителя на эксплуатацию радиостанции совместно с паспортом, или удостоверением личности.

Обратите внимание на то, что радиостанцию, приобретенную не в магазине, зарегистрировать невозможно.

Возможно зарегистрировать радиостанцию, приобретенную у другого радиолюбителя, но только в том случае, если она была им зарегистрирована ранее. При этом оба радиолюбителя пишут соответствующие заявления и платят регистрационный сбор по действующим тарифам, после чего запись о регистрации радиостанции удаляется из разрешения первого радиолюбителя и вносится в разрешение второго.

В Московской области действует порядок, по которому радиолюбителям регистрируют портативные и мобильные УКВ- радиостанции только в том случае, если у радиолюбителя уже имеется стационарная радиостанция. Другими словами, вариант работы только на УКВ с портативной или автомобильной радиостанции не предусмотрен.

7. Что всегда должно быть под рукой у радиолюбителя?

7.1. На стационарной радиостанции (дома) у радиолюбителя должны находиться:
- Разрешение на эксплуатацию радиостанции.
- Аппаратный журнал.
- Комплект передающей (приемно-передающей) аппаратуры, обеспечивающий работу в пределах диапазона частот и уровней мощности, указанных в разрешении на эксплуатацию.
- Приемная аппаратура.
- Антенные устройства с фидерными линиями (включая грозозащиту).
- Вспомогательные устройства для контроля параметров передающей аппаратуры.
- Инструменты и инвентарь.

7.2. При работе с портативной или автомобильной радиостанции у радиолюбителя при себе должны быть:
- Разрешение на эксплуатацию радиостанции, или выписка из него.
Документ, удостоверяющий личность (паспорт, удостоверение личности и т.п.)
- Радиостанция, антенны и т.п..

8. Как установить антенну?

Задача установки антенны на крыше многоквартирного дома не имеет однозначного правового решения, и в каждом конкретном случае здесь требуется индивидуальный подход. Сначала необходимо найти руководителя организации, осуществляющей эксплуатацию дома (ЖЭК, ДЭЗ, ЖКО и т.п.) и выяснить его личное мнение по этому вопросу. После этого можно обратиться в радиоклуб за помощью. Радиоклуб пишет письмо, в котором на основе сложившейся практики ходатайствует о заключении договора между организацией, эксплуатирующей здание, и радиолюбителем, в котором радиолюбитель берет на себя обязанности по безопасной эксплуатации антенны, а организация обеспечивает доступ радиолюбителя на крышу и своевременно информирует его о проведении на ней ремонтных работ.

В любом случае все зависит от доброй воли руководителя организации, осуществляющей эксплуатацию дома, вашего такта и компетентности руководителей радиоклуба.

9. Что можно, и что нельзя делать в эфире?

Основные направления любительской радиосвязи:
- Коллекционирование связей с дальними, редкими странами.
- Соревнование друг с другом в операторском мастерстве.
- Конструирование приемо-передающей радиоаппаратуры и антенн, использование для радиосвязи компьютера.

Радиолюбителям запрещается вести переговоры на темы:
политика, религия, бизнес, секс, государственные секреты.

запрещается также:
- применять нестандартные коды и любые виды шифров;
- работать без позывного или с чужим позывным;
- допускать к работе на радиостанции посторонних лиц;
- употреблять в эфире непристойные и оскорбительные выражения;
- передавать музыкальные записи и всякого рода рекламу;
- использовать не разрешенные для вашей категории диапазоны, виды работы и выходную мощноcть;
- работать в эфире в состоянии наркотического и алкогольного опьянения.

10. На какие категории подразделяются радиолюбители России, и каковы требования к ним?

Всего в России существует четыре категории радиолюбителей. Первая - высшая, четвертая - низшая.

Радиолюбители, не имеющие опыта работы в эфире и не знающие телеграфной азбуки, могут получить разрешения на эксплуатацию любительской радиостанции 4-й категории.

Любое повышение категории радиолюбителя может быть произведено не ранее чем через год после получения разрешения на эксплуатацию радиостанции более низкой категории.

Для получения любой категории, кроме четвертой, необходимо знание телеграфной азбуки.

11. Какие диапазоны частот и виды работы, разрешены радиолюбителям четвертой категории?

Радиолюбителям, имеющим четвертую категорию, разрешено работать на КВ – диапазоне 160 метров и УКВ – диапазонах в участках и видами работы, указанными в таблице.

КВ - диапазон 160 метров:

Частоты Вид работы
1830-1850 CW
1850-2000 SSB, CW
1900-2000 AM, CW

Частоты 1840-1845 КГц предназначены для работы с дальними станциями (DX-окно).

Частоты 1908-1912 КГц зимой в ночное время используются преимущественно для дальних связей с радиолюбителями Японии.

УКВ диапазоны:

Диапазон 2 метра

Частоты Вид работы
144000-144150 СW
144150-144500 SSB, CW
144500-144625 FM
144625-144675 Цифровая связь
144675-145000 FM
145000-145200 входные частоты репитеров
145200-145600 FM
145600-145800 выходные частоты репитеров
145800-146000 SSB, CW – для работы через спутники

Диапазон 70 сантиметров:

430000-440000 (границы диапазона)

Для радиолюбителей 4 категории выделены и более высокие частоты вплоть до 250 Гигагерц, не обозначенные в таблицах.

Условные обозначения видов работы расшифровываются так:

SSB телефонная однополосная радиосвязь
CW телеграф
FM телефонная радиосвязь с частотной модуляцией
Цифровая связь пакетная связь, телетайп и пр. (передача текста и изображений с помощью компьютера)
Работа через репитеры использование ретрансляторов при работе в режиме FM
Работа через спутники использование спутников в качестве ретрансляторов, проведение радиосвязей с космонавтами

На всех диапазонах максимальная выходная мощность - 5 Ватт.

12. Как вести аппаратный журнал?

Аппаратный журнал предназначен для записи в него данных о проведенных радиосвязях. Ведется он в произвольной форме, однако в любом случае в нем должно фиксироваться следующее:
- дата проведения радиосвязи;
- время начала радиосвязи (всемирное координированное - UTC), а для длительных (более 10 минут) радиосвязей еще и время их окончания;
- диапазон и вид работы;
- оценка сигнала RST или RS (переданная и принятая).

Допускается ведение аппаратного журнала на компьютере.

Срок хранения аппаратных журналов - не менее трех лет с момента внесения в него последней записи о радиосвязи.

При работе в УКВ - диапазоне с использованием носимой или возимой радиостанции ведение аппаратного журнала не обязательно.

13. Как заполнять QSL-карточки и обмениваться ими?

QSL- карточка является документом о подтверждении проведённой любительской радиосвязи. Форма ее может быть произвольной. В QSL- карточке радиолюбитель обязательно должен указать:
- дату и время (UTC) проведения связи,
- позывной сигнал корреспондента,
- частоту,
- вид излучения,
- RS или RST.

По России QSL- карточки рассылаются на домашние адреса радиолюбителей. Эти адреса можно найти в специальном справочнике, например в “Майкопском колбуке”, или используя справочные ресурсы сети Интернет. Если какого - либо позывного в справочнике нет, то это, скорее всего, говорит о том, что у его владельца нет QSL- карточек, и посылать ему свою бесполезно. Посылая QSL- карточку, желательно приложить оплаченный и надписанный обратный конверт. С января 2000 года внутрираоссийский QSL-обмен налаживается через альтернативное QSL-бюро.

QSL- карточки для зарубежных радиолюбителей отправляются через QSL- бюро Центрального радиоклуба, либо через альтернативное QSL- бюро. Их адреса и условия пользования можно получить в коломенском радиоклубе.

QSL- карточки из-за рубежа приходят в областное QSL- бюро, располагающееся в г. Подольске. При желании радиолюбителя карточки будут бесплатно доставлены в коломенский радиоклуб.

14. Что такое UTC, GMT, Z и чем все они отличаются от MSK?

UTC, GMT, и Z - разные сокращения, обозначающие Всемирное время. Иногда такое время называют Всемирным Координированным (UTC), иногда - Гринвичским (GMT), иногда - просто Z (Zeit)- временем. В любом случае действует формула, по которой его можно пересчитать его в Московское (MSK) и обратно:

Летом: UTC=MSK-4часа

Зимой: UTC=MSK-3часа

15. Что такое фонетический алфавит?

На основании фонетического алфавита производится замена отдельных букв, длинными, хорошо различимыми в шумах и помехах эфира, словами. При этом правильно принять позывной, или название населенного пункта, откуда работает радиолюбитель, становится намного проще.

A А Анна, Антон N Н Николай
B Б Борис O О Ольга
C Ц центр, цапля P П Павел
D Д Дмитрий Q Щ щука
E Е Елена R Р Роман, радио
F Ф Федор S С Сергей
G Г Галина T Т Тамара, Татьяна
H Х Харитон U У Ульяна
I И Иван V Ж жук
J Й Иван_краткий, йот W В Василий
K К киловатт, Константин X Ь знак, мягкий_знак, икс
L Л Леонид Y Ы игрек
M М Михаил, Мария Z З Зинаида, Зоя

16. Как построена система позывных сигналов любительских радиостанций в России и в мире?

16.1. Позывной сигнал, или просто позывной, - это имя радиолюбителя в эфире. Разные радиолюбители не могут использовать одинаковые позывные. В то же время, у одного радиолюбителя может быть только один российский позывной.

Позывной сигнал состоит из комбинации букв и цифр. Первая часть позывного (по последнюю цифру включительно) называется префиксом, вторая часть - суффиксом. За каждой страной Международный радиолюбительский союз закрепил конкретные префиксы. Россия получила следующую группу (блок) префиксов:

R(буква)( цифра), UA(цифра) - UI(цифра),
где (буква) - это любая буква, а (цифра)- любая цифра.

Примеры:

RW3GHG - российская станция, потому, что позывной начинается на букву R,
UA3AB- российская станция, потому, что позывной начинается на буквы UA,
US3AB- нероссийская станция, потому, что после буквы U следует буква не из последовательности от A до I, а буква S.

16.2. Цифра в позывном радиолюбителя из России означает номер условного радиолюбительского района. Радиолюбительские районы расположены следующим образом:

Географическое положение района Основные города

1 Север европейской части России Мурманск, Санкт-Петербург, Архангельск
2 Калининградская область Калининград
3 Центральный район Москва и окружающие ее области
4 Поволжье Казань, Саратов, Волгоград
6 Юг России Краснодар, Астрахань, Северный Кавказ
8 Бурятия два Бурятских национальных округа
9 Урал и Западная Сибирь Пермь, Екатеринбург, Челябинск, Оренбург, Омск
0 Восточная Сибирь и Дальний Восток Красноярск, Иркутск, Хабаровск, Якутск, Южно-Сахалинск

Районы с номерами 5 и 7 отсутствуют.

16.3. В России принята система условного территориального деления, в соответствии с которой по номеру района и следующей за ним букве можно определить область, в которой находится радиолюбитель. Для того чтобы это сделать, воспользуйтесь справочником, фрагмент из которого приводится ниже.

3A,3B,3С г. Москва >3R Тамбовская обл.
3D,3F Московская обл. 3S Рязанская обл.
3E Орловская обл. 3T Нижегородская обл.
3G Липецкая обл. 3U Ивановская обл.
>3I Тверская обл. 3V Владимирская обл.
3L Смоленская обл. 3W Курская обл.
3M Ярославская обл. 3X Калужская обл.
3N Костромская обл. 3Y Брянская обл.
3O,3Q Воронежская обл. 3Z Белгородская обл.
3P Тульская обл.

Примеры:

Радиостанция RZ3PA находится в Тульской области, а RN3FT - в Московской.

16.4. Позывные в России делятся на повседневные и специальные. Повседневные позывные предназначены для постоянной работы в эфире. Специальные позывные выдаются либо на определенный срок, либо определенным категориям радиолюбителей и радиолюбительских коллективов. Повседневные позывные бывают шести- и пятизначными. Шестизначный повседневный позывной имеет структуру: (две буквы)(цифра)(три буквы). При этом префикс может быть любым, за исключением RE, RI, RS и UE. Пятизначный позывной имеет структуру: (две буквы)(цифра)(три буквы). При этом префикс может быть любым, за исключением RE, RS и RR. В обоих случаях цифра и следующая за ней буква должны соответствовать системе условного территориального деления, а последние две буквы могут быть произвольными. Все остальные позывные - специальные. Правила их образования описаны ниже.

Радиолюбителям четвертой категории присваиваются только повседневные шестизначные позывные. Радиолюбители первой категории имеют право заменить свой повседневный шестизначный позывной на пятизначный. Некоторые пользуются этим правом, некоторые - нет.

Примеры:

RZ3DZJ, RK3DGM, UA3DAF, RX3DCX - повседневные позывные;
RZ3FF, RN3FT, - повседневные позывные радиолюбителей первой категории;
UE3DKO, RE3AA, RN3Q, R1ANZ, R0ISS, U3DA, R3R - специальные позывные.

16.5. По повседневному позывному можно определить, является ли радиостанция коллективной, или индивидуальной. Позывной коллективной радиостанции должен отвечать двум условиям:
- состоять из шести знаков;
- предпоследняя буква должна быть - W, X, Y, или Z.

Примеры:

RK3DZD, RA3AWA, RX3RXX, UA9UWM – позывные коллективных радиостанций,
RK3ZZ, RK3DUD, UA9YA – позывные индивидуальных радиостанций.

16.6. Специальные позывные с префиксами RE(цифра)(буквы) используются Радиолюбительской аварийной службой (РАС), помогающей людям и государственным службам во время стихийных бедствий. При этом цифра и следующая за ней буква должны соответствовать системе условного территориального деления.

Пример:

RE3AAA - радиостанция любительской аварийно-спасательной службы, Москва.

16.7. На время дней активности, для участия в очных соревнованиях и иных радиолюбительских мероприятиях радиолюбителю, или коллективу радиолюбителей, может быть выдан специальный позывной с префиксом UE и структурой вида: UE(цифра)(три буквы). При этом цифра и следующая за ней буква должны соответствовать системе условного территориального деления, а последние две буквы могут быть произвольными и нести некоторую смысловую нагрузку. По такому позывному невозможно определить, коллективная это радиостанция, или индивидуальная.

Пример:

В 1995 году коллектив RK3DZH решил отметить трехсотлетие русского флота радиоэкспедицией в п. Дединово (Луховицкий район Московской области) - на место постройки первого русского военного корабля "Орел". Радиостанция работала специальным позывным UE3DKO (UE3 - Дединово - корабль "Орел"). При этом буква D- обозначает не только Дединово, но и определяет область.

16.8. Для радиоэкспедиций, работающих с островов, выделен префикс RI.При этом структура островных позывных выглядит следующим образом:
RI(цифра)(буква)(две буквы), где цифра и следующая за ней буква соответствуют системе условного территориального деления, а две последующие буквы представляют собой условное название острова.

Пример:

RI0XYZ - радиоэкспедиция на острова, территориально относящиеся к Камчатке (0X).

16.9. На время проведения соревнований опытным радиоспортсменам и спортивным коллективам могут выдаваться специальные позывные следующей структуры: (буква)(буква)(цифра)(буква). При этом первые две буквы должны определять принадлежность позывного к России, а цифра и следующая за ней буква должны соответствовать системе условного территориального деления. По такому позывному невозможно определить, коллективная это радиостанция, или индивидуальная.

Примеры:

RA3A, RZ3Q – специальные позывные участников соревнований.

16.10. Радиолюбительским организациям, имеющим всероссийский статус, выделяются специальные позывные со структурой R(цифра)(буква), или R(цифра)(буква)(буква), а также R(цифра)(буква)(буква)(буква). По такому позывному можно определить только номер радиолюбительского района, в котором расположена радиостанция. Буквы после цифры, как правило, являются аббревиатурой названия организации.

При этом существуют три территории с особым статусом, для работы из которых выдаются позывные структуры R(цифра)(буква)(буква)(буква) с некоторыми заранее определенными буквами и цифрами. Они приведены в таблице.

Название территории
Структура позывного

Остров Малый Высоцкий
R1MV(буква)

Антарктида и дрейфующие станции Арктики
R1AN(буква)

Земля Франца Иосифа
R1FJ(буква)

Обратите внимание: все три территории условно отнесены к первому радиолюбительскому району.

Примеры:

R3RCC - позывной Russian Contest Club -Русского контест - клуба, объединяющего радиоспортсменов России.
R3R- радиостанция редакции журнала “Радио”, г. Москва.
R1ANZ - радиостанция, работающая с антарктической станции.
R1MVA - радиостанция, работающая с острова Малый Высоцкий.

16.11. Ветеранам Великой Отечественной войны выданы особые позывные, начинающиеся с буквы U, далее следует цифра и еще две буквы. Эти позывные - внесистемные. По ним невозможно определить даже государство, из которого работает радиолюбитель. Сегодня ветеранам далеко за семьдесят, их осталось совсем немного, и они пользуются заслуженным почетом и уважением радиолюбителей.

Примеры:

U3DA (г.Москва), U3TV (г.Нижний Новгород), U5RK (Украина, г.Чернигов) - позывные ветеранов Великой Отечественной войны.

16.12. При переезде радиолюбителя в другую область, к его позывному через дробь добавляется номер района, к которому относится эта область.

При переезде радиолюбителя в одну из указанных в п. 16.10 трех территорий с особым статусом, к его позывному через дробь добавляются три буквы, обозначающие территорию:
MVI, при работе с Острова Малый Высоцкий;
ANT, при работе из Антарктиды;
FJL, при работе с Земли Франца Иосифа.

Примеры:

Радиолюбитель с позывным RU3BA (г. Москва) будет передавать свой позывной:
RU3BA/3 - из г. Коломны (другая область в пределах того же района),
RU3BA/6 - из г. Краснодара (шестой район).
RU3BA/ANT- с антарктической станции.
RU3BA/MVI - с острова Малый Высоцкий.

16.13. При переезде радиолюбителя в другую страну, перед основным позывным через дробь добавляется префикс страны пребывания по правилам этой страны.

Примеры:

F/RV3BA - из Франции,
EA9/RV3BA - из девятого радиолюбительского района Испании,
UT/RV3BA - из Украины.

16.14. Для указания особых условий работы радиолюбителя к его позывному через дробь добавляются дополнительные буквы. Рассмотрим это правило сразу на примерах:

Примеры:

RV3FF/m - из автомобиля,
RV3FF/mm - с борта корабля (речного или морского),
RV3FF/am - с борта воздушного судна (самолета, вертолета, воздушного шара)
RV3FF/s - с борта космического корабля,
RV3FF/p - из полевых условий (переносная радиостанция),
RV3FF/a - из временного места (дача, садовый домик, домик в деревне и т.п.),
RV3FF/QRP - работа малой (менее 5 Ватт) мощностью,
RV3FF/QRPP - работа сверхмалой (менее 1 Ватта) мощностью.

16.15. При переезде радиолюбителя в другую область, или страну и работе оттуда в особых условиях, дробные части позывного передаются последовательно друг за другом. Исключение составляют случаи, когда радиолюбитель работает с борта космического, воздушного, или морского судна. В этих случаях дробная часть, обозначающая номер района, или префикс другого государства, в воздушном (морском) пространстве которого находится в данный момент радиолюбитель, не передается. Во всех случаях радиолюбитель передает свое точное местоположение во время радиосвязи.

Пример:

RK3DK/6/m - RK3DK работает из шестого района, находясь в автомобиле,
RK3DK/am - RK3DK работает во время полета на воздушном шаре над любой территорией,
RK3DK/mm - RK3DK работает с борта судна, находящегося где угодно.

16.16. Если иностранный радиолюбитель работает из России, то он добавляет перед своим позывным букву R и цифру, соответствующую номеру района, из которого он работает. При этом свой точный QTH он называет во время связи.

Пример:

R3/DL2KQ – радиолюбитель из Германии работает с территории третьего радиолюбительского района России.

16.17. Позывные со структурой RS(цифра)(одна, две или три буквы) выделены для станций, имеющих отношение к космосу. Сегодня есть единственный действующий позывной из этой серии: RS0ISS. Им работает радиостанция, находящаяся в российском сегменте Международной космической станции (МКС).

16.18. Позывные со структурой RR(цифра)(две буквы) выделены для работы репитеров – необслуживаемых ретрансляторов, работающих на УКВ – диапазонах. При этом цифра и следующая за ней буква должны соответствовать системе условного территориального деления. Репитер обычно передает свой позывной телеграфной азбукой при выключении.

Пример:

RR3DG – позывной репитера, установленного в Коломне и эксплуатируемого коломенским радиоклубом.

16.19. Позывные со структурой R(цифра)(буква)-(цифры), где условное обозначение (цифры) означает любое количество любых цифр, выдаются наблюдателям. При этом цифра и следующая за ней буква должны соответствовать системе условного территориального деления. Наблюдатели не имеют права работать в эфире на передачу. Они наблюдают за радиосвязями, которые проводят между собой радиолюбители.

Пример:

R3D-200 – позывной наблюдателя из Московской области.

16.20. Позывные сигналы любительских радиостанций нужно отличать от нелюбительских. Повседневные любительские позывные во всех странах мира могут иметь три варианта структуры:
- (буква)(буква)(цифра)(одна, две, или три буквы)
- (буква)(цифра)(цифра)(одна, две, или три буквы)
- (цифра)(буква)(цифра)(одна, две, или три буквы)

До сих пор выдаются позывные четвертой ("старой") структуры:
- (буква)(цифра)(одна, две, или три буквы)

В специальных позывных вместо одной из цифр (не являющейся идентификатором страны) может быть применено число, состоящее из нескольких цифр, либо в суффиксе увеличено количество букв. Это число, как правило, обозначает юбилейную дату, а буквы - аббревиатуру организации, или события.

Единственное исключение - повседневные любительские позывные государства Свазиленд - 3DA(цифра)(одна, или две буквы)

Все остальные позывные принадлежат нелюбительским станциям.

Примеры:

Любительские повседневные позывные: DL2KQ, A41RS, S59DX, 4S7RA, G0MTL, 3DA0AA.
Любительские специальные позывные: HG100GVM, 9K10RA, U5ARTEK.
Нелюбительские позывные: KLM, R234, 5BTLA, ZC457, REM4

17. Каковы правила работы в эфире и принципы радиолюбительской этики?

17.1. Радиолюбители могут устанавливать радиосвязь только с радиолюбителями и только на любительских диапазонах. Радиосвязь с другими радиостанциями (служебными и т.п.) допускается только в случае передачи последними сигналов бедствия (SOS, MAYDAY) и только на любительских диапазонах.

17.2. Радиолюбители обязаны называть свой позывной в начале и при полном окончании радиосвязи, а при длительных радиосвязях повторять свой позывной не реже одного раза в 5 минут.

При изменении рабочей частоты необходимо называть свой позывной в начале работы на новой частоте.

Лучше всего называть позывные в начале и конце каждой вашей передачи. Это будет проявлением уважения к тем, кто Вас слушает.

17.3. Позывной должен произноситься четко. При этом должны использоваться слова фонетического алфавита.

17.4. При проведении радиосвязи позывные называются в следующем порядке: сначала - позывной корреспондента, потом - свой.

17.5. Во время радиосвязи разрешается производить обмен информацией только по вопросам радиолюбительства и радиоспорта, по техническим данным аппаратуры любительских радиостанций, погодным условиям и условиям распространением радиоволн.

17.6. Перед тем, как давать общий вызов необходимо убедиться, свободна ли частота.

17.7. Радиолюбительские диапазоны выделены любительским радиостанциям в совместное пользование. Это означает, что никакая частота не может быть никем закреплена ни за какой радиостанцией. Радиостанция, начавшая работать на данной частоте до момента перехода на другую частоту является "хозяйкой частоты". Корреспондент, вызвавший эту станцию, после проведения радиосвязи обязан покинуть ее частоту.

17.8. При необходимости позвать своего корреспондента на занятой другими радиолюбителями частоте, следует вызвать станцию - "хозяйку частоты", попросить разрешения вызвать своего корреспондента, а вызвав, договориться с ним о переходе на другую частоту.

17.9. На УКВ существуют так называемые "вызывные частоты". Они предназначены только для того, чтобы вызвать своего корреспондента, договориться с ним о частоте, на которой далее будет проводиться радиосвязь и тут же перейти на эту частоту. На двухметровом диапазоне такой частой, как правило, является частота 145500 кГц.

17.10. Радиолюбители должны стараться не создавать взаимных помех, в особенности - помех станциям Радиолюбительской аварийной службы (РАС), радиолюбителям, проводящим радиосвязи с дальними и редкими радиостанциями, работающими в соревнованиях, или в сети радиолюбителей (за "круглым столом").

17.11. Помните. Лучшее средство избавиться от радиолюбителя, умышленно пытающегося помешать Вам работать в эфире - сделать вид, что Вы его вообще не слышите. Любая попытка вступить в выяснение отношений с таким "радиолюбителем" только ухудшит ситуацию.

17.12. Старайтесь отвечать радиолюбителю на том же языке, на котором он давал вызов.

17.13. Радиолюбитель должен отвечать на все пришедшие в его адрес QSL-карточки, либо предупреждать своих корреспондентов о том, что QSL-карточек не имеет, и подтверждать радиосвязи не будет.

18. Какие радиолюбительские коды употребляются наиболее часто?

При проведении радиосвязи радиолюбители часто употребляют кодовые выражения. Существует целая система Q - кодов. Называются они так потому, что состоят из трех букв, причем первая из них - всегда Q. Вот десять наиболее часто употребляемых Q-кодов:

Код
Значение
Код
Значение

QSO Радиосвязь QRM Помехи от других радиостанций
QSL 1. Подтверждаю. 2. Карточка квитанция. QRN Атмосферные помехи
QTH Местоположение радиостанции QSB Замирания сигнала
QSY Смена частоты QRX Ждите
QRT Прекращение работы QRZ? Кто меня вызывает?

Из сокращений, не относящихся к Q-кодам, наиболее часто употребляются:
- DX - дальняя или редкая станция,
- команда BREAK (брэк), употребляемая при срочной необходимости прервать чье- то QSO;
- 73 - пожелания всего доброго.

19. Что такое RST?

Для оценки качества приема сигнала корреспондента радиолюбители используют систему RS (при работе телефоном), или RST (при работе телеграфом). Телефонный сигнал оценивают по двум независимым параметрам: разбираемости R и слышимости S. При работе телеграфом к ним добавляется еще и третий - тон T.

Разбираемость характеризует долю принятой от корреспондента информации и оценивается следующим образом:

R (баллов)
Характеристика

5
Принимается все полностью
4
Теряются отдельные слова
3
Теряются целые фразы

Слышимость характеризует громкость сигнала и оценивается так:

S (баллов)
Характеристика

9
Очень громкие сигналы
8
Громкие сигналы
7
Умеренно громкие сигналы
6
Хорошие сигналы
5
Удовлетворительные сигналы
4
Слабые сигналы
3
Очень слабые сигналы

В радиолюбительской аппаратуре промышленного производства значение S индицируется прибором, называемым S – метром. При этом каждому значению S соответствует определенный уровень входного сигнала.

Тон характеризует чистоту тона телеграфного сигнала и оценивается так:

T (баллов)
Характеристика
9
Чистый музыкальный тон
8
Слегка искаженный тон
7
Искаженный тон

Примеры:

49 - оценка телефонного сигнала во время грозы. Сигнал очень громкий, но из-за атмосферных помех (QRN) теряются отдельные слова.
39 - оценка телефонного сигнала. Сигнал очень громкий, но из-за дефектов модуляции теряются целые фразы, прием идет с большим трудом.
53 - оценка телефонного сигнала при работе на одном из высокочастотных диапазонов. Сигнал очень слабый, но при этом нет помех и информация принимается полностью.
598 - оценка телефонного сигнала очень громкой станции, тон которой слегка искажен. При этом вся информация принимается полностью.

20. Что такое контест?

Контест - это соревнования радиолюбителей, во время которых проводятся короткие радиосвязи. при этом корреспонденты обмениваются RS (RST) и контрольными номерами - буквенно-цифровой последовательностью, образующейся по правилам, индивидуальным для каждых соревнований. Задача участника соревнований - набрать наибольшее число очков, начисляемых по определенной формуле, так же индивидуальной для каждых соревнований. Радиосвязи во время соревнований сокращены до предела и проводятся очень быстро. Радиостанции, не участвующие в соревнованиях должны воздерживаться от связей с участниками соревнований, чтобы последние не тратили свое время попусту.

Примеры:

Вариант общего вызова участника соревнований: "Всем участникам, я-RK3DZD, всем!"
Вариант QSO во время соревнований:" RN3FT 59062", "QSL, Всем!"

21. Что дальше?


Теперь, изучив изложенный выше материал, можно сдавать экзамен. При этом Вам будет предложено ответить за 30 минут на три десятка вопросов. Отвечая на вопрос, Вы должны будете выбрать один правильный ответ из трех предложенных. И если вы набрали две трети правильных ответов, - поздравляем! Вы - НАЧИНАЮЩИЙ РАДИОЛЮБИТЕЛЬ.

Литература:

    1. Б.Степанов. Справочник коротковолновика. М., ЗАО «Журнал Радио», 1997 г.
    1. Инструкция о порядке регистрации и эксплуатации любительских радиостанций. Введена в действие 15 сентября 1996г. приказом Главгоссвязьнадзора России от 08.08.96 № 52
    1. Сайт Юрия Балтина "DX-Клуб"     - www.dx.ardi.lv
    1. Сайт кубанских радиолюбителей - www.cqham.ru

Диапазон 60 метров

Международный Радиолюбитель 5 МГц Радио 60 метров Информация о диапазоне
60 метров, также известная как "Рок-группа"
Это первая международная группа на 5 МГц. сайт любительского радио, созданный в 2002 году.
Канал 5 МГц по всему миру Список (Исторический Ссылка)
Только

USB
Набрать
кГц
Центр канала
Частота
МЕСТОПОЛОЖЕНИЙ
РАБОТА
ПРИМЕЧАНИЕ


5102.0 5103,5
Австралия WICEN. AXF404.
VK6 VK5 VK7 VK8 (VK3 дневное время).


5167,5 5168,9
Аляска АЛАСКА Аварийный канал (EMCOMM и Emergency Exercise, Звонок и тестирование, только в пределах Аляски и ее прибрежные воды США)


5248.5 5250,0
Юг Африка
Распространение тестирование


5258,5 5260.0
Юг Африка, Доминиканская Республика
QSO

5278,5 5280.0
Финляндия, Ирландия , Доминиканский Республика



5288.5 5290,0
Финляндия, Португалия, Доминиканская Республика, Чехия
Великобритания Маяки

5289,5 5291.0
Швейцария
Швейцария Проверка распространения

5298,5 5300,0
Финляндия , Ирландия



5320.0 5321,4
Новая Зеландия
NZ AREC EMCOMM


5327,5 5329.0
Канада Канада Предлагается


5330.5
USB
5332,0
США, Канада , Финляндия, Сент-Люсия, Каймановы острова, Ирландия, Чехия, Израиль EMCOMM NETS
USB QSO
CW QSO


5346.5
USB
5348,0
США, Канада , Финляндия, Сент-Люсия, Кайманы, Ирландия
EMCOMM NETS
USB QSO
Selcall


5355.0
USB
5356,5 Австралия WICEN только. AXF405
VK8 VK4 VK2 VK1 VK3 VK7.



5351.5 кГц Диапазон ITU во всем мире - ограничение


5351,5
5352,8
центр
По всему миру Ремешок
Standard Канал
.
5351,6 - 5354,1 CW.
5351.6 - 5354.1 Цифровой, ДАННЫЕ.
Новое Зеландия (5353.0 USB).

** НЕТ США **



5354.0
USB
5355.5
центр

По всему миру Ремешок
Standard Канал.

USB Голос.Все режимы.
ALE (5354,5 USB).
Selcall (5355.0 USB).
Доминика (5355.5 USB 2012 г. NTRC S.R.O. 39)

** НЕТ США **



5357.0
USB
5358,5
центр
По всему миру Ремешок
Standard Канал
.
Это только всемирный канал.
USB Голос.Все режимы.
США (5357.0 USB)
ДАННЫХ, Цифровой.
ALE (5357.0).


5360.0
USB
5361,5
центр
По всему миру Band
Стандартный канал.
Скорая помощь Центр активности для всех МСЭ Регионы (ECOA)
USB Голос. Все режимы.
Предлагаемый ECOA для всего диапазона ITU Регионы.

** НЕТ США **

Новое Зеландия (5362.0 USB).



5363.0
USB
5365.0
центр
По всему миру Ремешок
Standard Канал.

USB Голос. Все режимы .
Selcall (5363.0 USB).

** НЕТ США **



5365,5
5366.2
центр
По всему миру Ремешок
Standard Канал.
CW (5366.0 - 5366.4 перевозчик).
Цифровой (сигнал 5366.0 - 5366.4).

** НЕТ США **



5366.5 кГц Диапазон ITU по всему миру - предел


5366,5 5368,0
Финляндия, Кайманы , Доминиканская Республика ,
Чешский, Израиль
** НЕТ США **

5371.5 5373,0
США, Канада, Финляндия, Гренландия, Великобритания, Сент-Люсия, Бахрейн, Португалия, Доминиканская Республика,
Чехия, Израиль
USB Голос.
Все режимы.
ALE (5371.5).


5380,5 5382,0
Португалия
USB, CW.


5395.0
5396,4
Новая Зеландия
Только AREC EMCOMM.


5398,5 5400,0
Финляндия, Ирландия, Греция, Доминиканская Респблика,
Чешский, Израиль
Греция: Специальный Лицензия.


5403,5 5405,0
США, Канада, Сент-Люсия, бахрейн, Португалия, Ирландия, Кайманы, Ниуэ, Доминиканская Республика,
Чехия, Израиль
USB Голосовой .
Emergency Center of Activity (ECOA), где это канал выделен.
Selcall (5403,5 USB).


5407,0
5409,5
Израиль


5425.0
5426,5
Австралия Только WICEN. VXE580.
VKE580 Новости радиолюбителей.

2017-2000 HFLINK. Все права защищены.
60 кв.м. Радиолюбительские диапазоны (Историческая справка Только)

ПОЛОСА ПРЕДЕЛЫ кГц USB ОГРАНИЧЕНИЯ НАБОРА VFO
МЕСТОПОЛОЖЕНИЯ
РАБОТА
ПРИМЕЧАНИЕ

5351.5 ~ 5366,5 5351,5 ~ 5363,5 по всему миру ITU Band
(после 1 января 2017)
Мощность ограничения:
ITU Region 1 = 15 Вт EIRP
ITU Region 3 = 15 Вт EIRP
ITU Region 2 = подлежит определению
Мексика = 20 Вт EIRP.
Центральная Америка, Южная Америка, Карибский бассейн = ЭИИМ 25 Вт.
США = еще не авторизован

5351,5 ~ 5366,5
5351,5 ~ 5363,5
Испания
Мощность Ограничение 15 Вт

5060.0 ~ 5450,0
5060,0 ~ 5446,5
Сомали


5250,0 ~ 5310,0 5250,0
~
5306,5
Бангладеш

5250.0 ~ 5450,0 5250,0
~
5446,5
Дания, Гренада, Тринидад и Тобаго, Гренландия, Самоа
Международный 60-метровый любительский радиодиапазон со статусом Secondary был предлагается в этом сегменте спектра (после ВКР15 в 2015 г.).

5250,0 ~ 5400,0
5250,0
~
5396,5
Барбадос


5260.0 ~ 5410,0 5260,0
~
5406,5
Норвегия, Исландия, Словакия, Хорватия

5275,0 ~ 5450,0 5275,0
~
5446.5
Андорра
3 кГц пропускная способность USB или CW.
Вторичный статус.

5350,0 ~ 5450,0 5350,0
~
5446,5
Венгрия, Нидерланды


5418.0 ~ 5430,0 5418,0
~
5427,0
Куба
Куба разрешает связь только между станциями в его границах; не допускается контакт с другие страны. SSB, CW, а также PSK31 и PSK63. 50Вт.

60 м Любительское радио Сегменты ленты

5258.5 ~ 5264,0
5276,0 ~ 5284,0
5288,5 ~ 5292,0
5298,0 ~ 5307,0
5313,0 ~ 5323,0
5333,0 ~ 5338,0
5354,0 ~ 5358,0
5362,0 ~ 5382,0
5395,0 ~ 5401,5
5403,531

Великобритания
Великобритания имеет несколько разделенных сегментов ленты.

Это информация была собрана из официальных и неофициальные источники по всему миру.Телекоммуникации власти в разных странах также разрешили конкретные операторы или станции для использования 5 МГц как часть их индивидуально лицензированной частоты задания.
2019 ~ 2002 HFLINK. Все права защищены.


Действующий Излучаемая мощность, относящаяся к полуволновому диполю (ERPd)
Правила и правила радиосвязи для других любительских диапазонов обычно указывают допустимую мощность передатчика.Но, для диапазона 60 метров, телекоммуникации власти в некоторых странах (например, США) указание максимальной эффективной излучаемой мощности относится к полуволновому диполю (ERPd). В другом словами, если в качестве антенны используется стандартный диполь, тогда сила уровень, измеренный в точке питания диполя в точности равна уполномоченном эталонной мощности.Это означает нулевой децибел потери (или усиления) относительно к диполю, и это упрощает мощность расчеты для реальных антенн, которые мы используем каждый день в любительском радио.

Сколько Мощность передатчика можно использовать?
Чтобы определить, какой у нас максимально возможный передатчик мощность может быть, например, достигать 100 Вт ERPd, мы должны знать прибыль или убыток нашего общая антенная система.Антенная система включает потери в фиде коаксиального кабеля, а усиление или потеря реальной антенны относительно диполь.

Пример:
Для этого наш стандартный полуволновой диполь имеет без прибыли и без потерь. Если бы мы прикрепили передатчик непосредственно к точке питания антенна, мы можем передавать передатчик мощностью 100 Вт выходная мощность.Однако, допустим, мы используем 100 ноги коаксиального кабеля RG-58 между передатчиком и нашим диполь ... этот тип коаксиального кабеля теряет около -1 дБ в 100 футов кабеля на частоте 5 МГц. ВЧ мощность теряется в тепло из-за изоляции и сопротивления коаксиальный провод.

  • Мы можем увеличить мощность передатчика на ровно +1 дБ для компенсации потерь на коаксиальном кабеле -1 дБ.
  • Мощность ERPd 100 Вт + потери на коаксиальном кабеле 1 дБ компенсация = 125,9 Вт Мощность передатчика.
Итак, мы можем легально запустить передатчик мощностью 125 Вт. мощность при использовании данной дипольной антенны система с 100-футовым коаксиальным фидером RG-58.
  • Общее усиление или потеря антенной системы = фидер Потери в дБ + усиление антенны в дБ
Если ваша антенна имеет положительное усиление на частоте 5 МГц, например, длинный провод, полноволновая петля или лучевая антенна, тогда вы нужно будет сократить ваша сила для компенсации антенны усиление.Вот удобный график, который вы можете использовать для определения сколько мощности передатчика вы можете запустить после себя знай свою сумму усиление или потеря антенной системы.


Примечание. Для соответствия нормативным требованиям Федеральной комиссии по связи США. цель, радиолюбителям не нужно использовать теоретические термин дБи (изотропная антенна) или высота антенны или потери на землю в этих расчетах.Какую бы антенну вы ни использовали, рассчитайте ее усиление или потерю. как если бы вы поставили вместо него стандартный диполь, одинаковая высота и ориентация точки питания. просто антенны типа перевернутого V или 1/4 волнового заземления плоские вертикальные антенны примерно не имеют усиления или потери по сравнению с диполем, так как они по сути формы диполя.

Около 60 метров ... "Скала Band "
5MHz имеет предсказуемые качества распространения, сочетающие в себе лучшее аспекты 40 метров и 80 метров. В областях мир выше 35 градусов широты, 60 метров часто бывает лучший (или единственный) диапазон NVIS в светлое время суток. В больше экваториальных широт, 5 МГц обеспечивает постоянный NVIS связь в сумерках и темноте.Многие негосударственные и правительственные ВЧ системы вокруг мир зависит от 5 МГц ежедневно. Рок-группа - это всегда открыт для чего-то. дюйм 2003 г., когда деятельность впервые началась в США на частоте 5 МГц, Bonnie Crystal KQ6XA был в эфире, разговаривая с группой станций в Калифорния. В тот вечер она придумал термин Rock Band для обозначения любительского диапазона 5 МГц.она сказал: "Он твердая, как скала! ... и это также разделены на каналы, поэтому 60 метров кажутся подходящими для Рок-группа. термин прижился среди радиолюбителей. Теперь рок-группа стала широко использоваться на EMCOMM. сети, готовность к бедствиям и региональные QSO.

Исторические заметки о международной частоте 5 МГц Список частот


1) Частота набора: USB в списке выше частоты - это "частота набора", как вы видите их на своем радио VFO.Смещение центра канала уже рассчитано для вас. (Центр канала обычно составляет 1,5 кГц. выше частоты набора).

2) Международный стандарт USB: всемирный стандарт для Любительское радио на 5 МГц - это верхняя боковая полоса (USB). разное типы выбросов и их содержание также используются, в том числе цифровой, данные и код Морзе CW.

3) США: Новые правила на 2012 год: Все лицензиаты общего класса или выше имеют право передать 2.Максимальная полоса пропускания 8 кГц, используя эквивалент 100 Вт PEP на диполь. Радиолюбители - это второстепенная услуга, и они не должны мешать другие услуги. Данные режимы разрешены внутри канала. Режимы RTTY, такие как клавиатура PSK31 должен использовать необходимую полосу пропускания не более 60 Гц. Телефон, Данные, и режимы RTTY могут использовать частоту набора USB (подавленная несущая) листинг в графике.CW должен передавать в центре канала только частота!

4) Великобритания: По состоянию на январь 2013 г. в Великобритании было несколько раздробленных полосовые сегменты различных частот.
Эксплуатация требуется специальное разрешение Notice Of Variation (NOV). 100 Вт Выходная мощность передатчика PEP (макс. EIRP 200 Вт в режиме PEP). Все режимы. Максимальная полоса пропускания 6 кГц, за исключением сегментов 3 кГц, где это максимум 3 кГц пропускная способность; сигнал не должен выходить за пределы сегмента полосы пределы частоты.Максимальная высота антенны 20 м над землей Уровень.

5) Германия: диапазон ITU.
Исторический: экспериментальный маяк DRA5, управляемый DARC (Группа радиомаяка DK0WCY), переданные данные о распространении (наберите + 1500 Гц) CW / RTTY / PSK31.

6) Канада: Канадская таблица распределения частот, издание 2018 г. Сноска C21 (CAN-18) Операторы любительских служб могут передавать в полосе частот 5351.5-5366,5 кГц и далее следующие четыре центральные частоты: 5332 кГц, 5348 кГц, 5373 кГц и 5405 кГц. Любительским станциям разрешено работают с максимальной эффективной излучаемой мощностью 100 Вт PEP в каждом канале и ограничены следующими режимы излучения и обозначения: телефония (2K80J3E), данные (2K80J2D), RTTY (60H0J2B) и CW (150HA1A). Трансмиссии в любом канале не может занимать полосу пропускания более 2.8 кГц. Такое использование не соответствует международным частотные выделения. Канадские любительские операции должны не создавать помех для работы фиксированной и мобильной связи в Канада или в других странах, и, если такое вмешательство происходит, может потребоваться прекращение любительской службы операции. Любительская служба в Канаде не может требовать защита от помех со стороны фиксированной и мобильной операции других стран.
Канада 5 МГц Историческая справка: в 2003-2007 гг. лицензированная деятельность Marconi Radio Члены клуба (VO1MRC) использовали CW или USB на 5260, 5269, 5280, 5290, 5319, 5400 и 5405 кГц при 100 Вт вывод, и выпущенный отчеты о результатах экспериментов.

7) Финляндия: Станции клубов могут обращаться за разрешением на работать на каналах 5 МГц с максимальной мощностью 50 Вт только по USB.Частоты набора USB для Финляндии: 5288.6, 5298.6, 5330.6, 5346.6, 5366.6, 5371.6, 5398.6 кГц.

8) Австралия: Только USB. Сеть WIA Института беспроводной связи. WICEN Не любительские позывные AXF404 или AXF405 или VXE580. Наземное подвижное радиооборудование, утвержденное ACMA (т. Barrett, Codan, QMAC, коммерческий Icom и т. Д.)
Регистрация обязательный.
ВКЭ580 на 5425 кГц USB - Любительское радио Новый Южный Уэльс , WIA, передает VK1WIA Национальные новости и местные новости VK2WI в воскресенье утром в 10:00 по местному времени, на этой частоте 5 МГц. коммерческий канал Emcomm. Согласно их сайту: «Добавлена ​​передача с позывным VKE580. для обеспечения связи для ручных релейных станций. Обратные вызовы нельзя принимать на этой частоте, так как в настоящее время это Распределение коммерческих частот.Обратите внимание, что передача Верхняя боковая полоса (в отличие от обычной любительской практики ниже 10MHz) »

9) Удаленные базы и ВЧ станции Echolink: Некоторые ВЧ удаленные базовые станции в США работают на 5371,5 кГц, с использованием удаленной Интернет-базы или Echolink с подавлением голоса и / или пультами УВЧ. Канализированные ВЧ работа обеспечивает отличную совместимость с удаленной базой операция.

10) Исландия: диапазон 5260 5410 кГц (заменяет 8 каналы). Максимальная мощность 100 Вт (20 дБВт).


11) Бангладеш: любительские приложения от 5250 до 5310 кГц; Любительские эксперименты по распространению радиоволн со станциями администрации, разрешающие такую ​​деятельность. Вторичный положение дел.

12) ул. Люсия (J6) имеет те же 5 каналов, что и США, и там продолжает быть деятельностью.

13) Гренландия: диапазон VFO. SSB, CW или цифровой.

14) Другие страны: Некоторые другие страны сообщили, что Активность 5 МГц, официально или неофициально:
Андорра, Чехия, Кения, Греция, Колумбия, Россия, Турция, Белиз, Остров Вознесения, Панама, Гондурас, Италия, Гренада, Суринам, Гватемала, Коста-Рика, Никарагуа, Марокко, Тринидад и Тобаго, Барбадос, Каймановы острова, Гана, Словакия, Португалия, Швейцария, Хорватия, Ирландия, Люксембург, Бермуды, Кувейт, Кайманы, Новая Зеландия, Вознесение, Болгария, Гана, Кирабати, Сьерра-Леоне, Ниуэ Остров и Мексика.

15) Норвегия: 5260-5410 кГц, полный диапазон с VFO на 100 Вт. Работа с VFO в полосе пропускания признанного общего международные каналы должны настраиваться непосредственно на канал частота.

16) Дания: полный диапазон 5260–5450 кГц с VFO во всех режимах. Максимум 1 кВт ERP, полоса пропускания 8 кГц.

17) Аварийная частота на Аляске, США: частота 5167,5 кГц USB может использоваться радиолюбителями на Аляске в случае ЧП, для связи с радиолюбителями или ЧАСТЬ 90 ЧАСТНАЯ НАЗЕМНЫЕ МОБИЛЬНЫЕ РАДИОСЛУЖБЫ на Аляске.Макс 150 Вт PEP. Должен находиться в пределах 50 морских миль (92,6 км) от штата Аляска. Также может использоваться для установления связи перед переключением на другую частоту. Для тестов и тренировки, необходимые для обеспечения создания, эксплуатация и обслуживание аварийной связи системы. Таблица распределения частот FCC Сноска US212.


18) Сомали: полный диапазон 5060-5450 кГц со всеми режимами VFO, как 2004 г. Макс 3кВт. Может использоваться для общения с не радиолюбителями пользователи безлицензионного диапазона 5 МГц в Сомали и другие. Лицензии выданы в Пунтленде. Видеть больше информации на радиолюбительстве Сомали.

19) Доминиканская Республика: 7 каналов SSB и CW.

20) Новое Зеландия: Ширина канала: 2,8 кГц. EMCOMM, вторичный использовать без помех.Только для признанных AREC деятельности, используя позывные AREC.

21) Барбадос: Диапазон 100 Вт PEP USB Voice VFO.

22) Швеция: диапазон ITU

23) Обновление: февраль 2014 г. Количество стран, разрешающих радиолюбители использовать частоты в 5 МГц диапазон увеличился в течение 2007-2014 гг. В некоторых странах нет широко публикуют свои любительские диапазоны частот или только предоставить специальное разрешение на работу для 5 МГц на индивидуальная основа.Теперь стало чрезвычайно трудно приобретать и отслеживать все изменения, происходящие с 5 МГц по всему миру. В случае неопубликованных телеком частотные распределения / разрешения, мы полагаться на личную информацию электронной почты от любительского радио операторов в каждой стране. Канал и частота задания развиваются, поэтому этот сайт будет также постарайтесь сохранить некоторые ссылки на исторические целей.

24) Самоа: в середине 2013 года регулятор электросвязи Самоа OOTR (Office Of The Regulator) разрешил 5250-5450 кГц на 100 Вт без других ограничений, любой режим. До что были различные индивидуальные временные выданные лицензии.


Рекомендации вечером / ночью:
Каналы 5 МГц являются общим ресурсом для многих пользователей. Особенно на этой полосе это очень важно использовать самую низкую мощность, необходимую для связи.В Рок-группа всегда куда-то открыта. Ночью вы можете обнаружите, что 20 Вт достаточно. Во многих страны, любители являются вторичными пользователями и должны QRT, когда первичная станция находится на канале. По этой причине, время передачи должно быть минимальным, и лучше подождать несколько секунд, прежде чем отвечать во время QSO разговор.Внимательные окорока обычно стараются избегать длинноплановые рагжевы в пиковые вечерние часы, когда активность высока, и распространение открыто для широких региональных связь по каналам 5МГц.

Полезные методы работы для 5 МГц каналов:
1. Поместите каналы 5 МГц в память трансивера, включая режим USB. Если возможно, также включите узкие Пропускная способность TX (2.Фильтр передачи 4 кГц) и правильный уровень мощности передачи.

2. Перед передачей проверьте трансивер. калибровка по эталону времени / частоты сигнал типа WWV на 5000 000 кГц. Выберите канал, проверьте настройки мощности, заблокируйте циферблат VFO и заблокируйте переключатель «канал вверх / вниз» микрофона и клавиатура.

3. Используйте свой RIT или получайте осветлитель для настройки других станции в.Не меняйте настройки основного VFO и не передавайте частота, если вы не обнаружите, что вы вышли из строя.

4. Избегайте длительного времени автонастройки или ручной настройки, если возможно. Передача мертвого носителя, особенно с нулевым биением не допускается в некоторых странах (например, в США).

5. Как установить контакт: перед началом передачи, слушайте на канале не менее 3 минут. Если это вакантно, начните с того, что просто скажите CQ и свой ПОЗЫВНЫЙ используя стандартные фонетика.Слушайте любой ответ. Нет необходимо вызвать длинный CQ на стандартном канале 5 МГц. Часто простое объявление вашего позывного и местоположения может иногда бывает достаточно, чтобы завязать контакт.

6. Если у вас очень высокий уровень шума QTH, будьте очень осторожны при передаче, потому что вы можете мешать основным пользователям или QSO, которое уже в процессе между любителями.

7. Постарайтесь мирно сосуществовать и делиться каналом с другие сигналы ветчины в фоновом режиме. В отличие от других HF SSB любительские диапазоны, 5 МГц имеют много каналов и очень ограничены. Не надо настаивают на полностью чистом канале, потому что это возможно, будет проводиться несколько уровней любительских QSO одновременно в разных областях на одном канале. Если кто-то запрашивает немедленный доступ к канал, подтвердите запрос и немедленно прекратить передачу.

8. Идентифицируйте чаще, чем обычно. Однажды ты установить контакт, произнести свой позывной и позывной станция, с которой вы разговариваете. Это очень поможет, когда несколько станций одновременно используют один и тот же канал.

9. Избегайте долгих пережевываний. Используйте короткие передачи, перетащите ноги между оверами и дайте всем шанс использовать каналы.

10. Будьте открыты для других станций, звонящих друг другу между пробелы в ваших QSO.

11. Названия каналов. Не говорите «Первый канал, канал. Два ", потому что на частоте 5 МГц не менее 20 каналов. по всему миру, и этот список постоянно растет. Кроме того, некоторые радиостанции имеют старую или устаревшую память каналов на 60 метров. Среди обычных операторов 5МГц каналы есть часто вызывается последними цифрами в килогерцах, например «403.5 "(имеется в виду частота набора 5403,5 кГц).


Примечание: Федеральная комиссия по связи США изменила Правила использования радио 5 МГц в 2012 г. США FCC изменил свои правила для Службы любительского радио в 5 МГц.
Здесь это простой обзор изменений и правил языка, поскольку они применяются к Службе любительского радио в СОЕДИНЕННЫЕ ШТАТЫ АМЕРИКИ.
  • Новые правила вступил в силу 05 МАРТА 2012 г.
  • FCC принял использование названия "60-метровый диапазон", чтобы обратитесь к любительскому радио 5 МГц в частотном диапазоне 5330,5-5406,4 кГц, но радиолюбители США пока только разрешено передавать на 5 определенные каналы в диапазоне.
  • FCC изменил правила, чтобы разрешить: Телефон (Верхняя боковая полоса), RTTY, данные и CW; с особыми новыми ограничениями на использование этих режимов.
  • Любительский радио является "второстепенным пользователем" в этом диапазоне и должно не создавать вредных помех другим службам! Служба любительской радиосвязи должна принимать помехи от первичные, другие службы и службы других стран.
  • Операторы передачи данных или RTTY должны проявлять осторожность, чтобы ограничить длину передачи, чтобы избежать причинение вреда правительству США станции.
  • Генеральный, Только лицензия Advanced или Amateur Extra Class.
  • Максимальный допустимый уровень мощности составляет 100 Вт PEP (ERP), эффективная излучаемая мощность относительно полуволнового диполя.Если используется другой тип антенны, станция лицензиат должен вести учет либо данные производителя антенны об усилении антенны или расчеты усиления антенны.
  • Верхний SideBand Phone, Data или RTTY передачи могут использовать dial (VFO) USB подавленная несущая частота как перечисленные.Передача не должна превышать 2,8 кГц. пропускная способность канала. Режимы RTTY, такие как PSK31, не должны превышают необходимую полосу пропускания 60 Гц. Режимы данных не должны превышают полосу пропускания 2,8 кГц. Полоса пропускания CW не должна превышает полосу пропускания 150 Гц, а частота CW должна быть в центре канала.
  • Секция 97.221 цифровая станция с автоматическим управлением, исключает каналы 5 МГц.
  • Для в целях соблюдения, пожалуйста, полагайтесь только на фактические Правила FCC. Подробнее о FCC нормотворчество

США Список каналов 5 МГц

ОБЩЕЕ
НАЗВАНИЕ КАНАЛА
ПОДАВЛЕННЫЙ
НОСИТЕЛЬ
USB VFO DIAL
FREQ KHZ
ЧАСТОТА ЦЕНТРА КАНАЛА
КГЦ
ЗАМЕЧАНИЯ ПО ЭКСПЛУАТАЦИИ
ОБЩАЯ ДЕЯТЕЛЬНОСТЬ
НЕОФИЦИАЛЬНЫЙ БАНДПЛАН
[* ОГРАНИЧЕНИЯ FCC]
"ALASKA
АВАРИЙНЫЙ
ЧАСТОТА"
"5167 точка 5"
5167.5
кГц USB

[ * ТОЛЬКО АЛЯСКА - АВАРИЯ ТОЛЬКО]
[ В ПРЕДЕЛАХ 50 МОРСКИХ МИЛЬ ОТ АЛАСКИ]
[НЕТ ДРУГИХ ГОСУДАРСТВ, НЕТ QSOs]
"330 точка 5 "
5330.5
кГц USB
5332,0 USB EMCOMM NETS
CW QSO, USB QSO
"346 точка 5 "
5346,5
кГц USB
5348,0 USB EMCOMM NETS
USB QSO
"357 точка 0 "
5357.0
кГц USB
5358,5 [ * НОВЫЙ КАНАЛ 2012]
DATA EMCOMM NETS
DIGI QSO, ЦИФРОВОЙ ВЫЗОВ
"366 точка 5 "
5366,5
кГц USB
5368,0 [ * УДАЛЕННЫЙ КАНАЛ]
"371 точка 5 "
5371.5
кГц USB
5373,0 БЕДСТВИЕ EMCOMM NETS
МЕЖДУНАРОДНЫЕ ДАННЫЕ EMCOMM NETS
USB QSO
"403 точка 5 "

5403,5
кГц USB
5405,0 ШИРОКИЙ ЗОНА БЕДСТВИЯ EMCOMM NETS
МЕЖДУНАРОДНЫЙ КАНАЛ ВЫЗОВА
USB QSO, CW QSO
2012, 2011, 2010, 2001, 2002, 2003, 2004, 2005, 2006, 2007,2008,2009 HFLINK.Все права защищены.

00
Руководство по эксплуатации для США Диапазон 60 метров - режимы

Режим Тип или содержание
Максимум Передача
Пропускная способность
Боковая полоса
Частота
кГц
Требования
или ограничения
Обозначение выбросов
Телефон
Голосовой
2.8 кГц или менее

USB
Только верхняя боковая полоса
Может установить циферблат VFO на USB Подавлено Несущая частота:
5330,5
USB
5346,5 USB
5357.0 USB
5371,5 USB
5403.5
Голос Только USB.
Не мешайте другим службам движение.
Используйте USB для контроля всех остальных режимов и служб.

Использовать LBT "Слушать перед передачей".
2K80J3E

пример:
Используйте узкий SSB настройка фильтра ПЧ передачи, например 2,4 кГц.

Данные
Трафик
Передача файлов
2.8 кГц или менее

USB
Может установить циферблат VFO на USB Подавлено Несущая частота:
5330,5 USB
5346,5
USB
5357.0 USB
5371,5 USB
5403,5 USB
Должен проявлять осторожность, чтобы ограничить длину передачи чтобы избежать вредных помех для США Правительственные станции.
Использовать LBT "Слушать перед передачей". Сигнал данных должен быть ближе к центру канала
(звук примерно 1500 Гц).

№ 97.221 с автоматическим управлением станции цифровых данных.
[Примечание: нет ограничения в 300 бод]
2K80J2D

пример:
PACTOR3 или аналогичный
режимы передачи данных

RTTY
Текстовая клавиатура
60 Гц или менее

USB
Может установить циферблат VFO на USB Подавлено Несущая частота до:
5330.5 USB
5346,5 USB
5357.0 USB
5371,5 USB
5403,5 USB
Должен проявлять осторожность, чтобы ограничить длину передачи чтобы избежать вредных помех для США Правительственные станции.
Использовать LBT "Слушать перед передачей".Сигнал данных должен быть около центра канала (звук примерно 1500 Гц).
№ 97.221 с автоматическим управлением станции цифровых данных.

Передача сигнал в центре Только канал.

60H0J2B

пример:
PSK31 или аналогичный текст для прямой печати режимы клавиатуры

CW
Морзе
150 Гц или менее

.
Установить передачу CW Частота до центра канала Частота:
5332,0 CW
5348,0 CW
5358,5 CW
5373,0 CW
5405,0 CW

Использование LBT Слушать - Перед - Передавать.
До и во время передачи CW:
Внимательно слушайте сигналы верхней боковой полосы на
5330.5 USB
5346,5 USB
5357.0 USB
5371,5 USB
5403,5 USB интерферировать трафик других сервисов.

Передача CW только в центре канала.

150HA1A

пример:
Морзе CW Телеграфия

Максимальный предел мощности: 100 Вт PEP в точке питания полуволновая дипольная антенна или эквивалент.
Использование Методы эксплуатации 5 МГц щелкните здесь.
2012, 2011, 2010, 2001, 2002, 2003, 2004, 2005, 2006, 2007,2008,2009 HFLINK. Все права Зарезервированный.


SSB BANDWIDTH
Работа с 2.Фильтр 5 кГц, верхняя боковая полоса передатчик настроен на 1,5 кГц ниже центра канала частота, с типичной полосой пропускания голоса от 300 Гц до 2800 Гц, сигнал едва ли будет соответствовать требованиям FCC правила для канала 2,8 кГц.




ПОЛОСА РЕЖИМА ЦИФРОВОЙ КЛАВИАТУРЫ
Для операторов США, использующих режим цифровой клавиатуры, максимальная полоса пропускания 60 Гц, и сигнал должен передаваться на Только центр канала.Если вы используете свой VFO dial частоту, ее следует установить так же, как если бы вы использовали Голос в верхней боковой полосе, и ваш аудиоцентр PSK31 должен быть 1500 Гц ровно. Если вы используете цифровую компьютерную программу, отображает ваш центр сигналов вместо частоты набора, он должен быть установлен на центральную частоту канала. Операторы также должны контролировать голос в верхней боковой полосе, чтобы избежать вмешательство.



CW MODE
Для операторов США CW должен передаваться в центре Только канал. Операторы CW также должны контролировать Верхний Голос в боковой полосе, чтобы избежать помех.



DATA TRAFFIC
Для операторов США, отправляющих трафик DATA, максимальный сигнал полоса пропускания 2,8 кГц. Операторы также должны следить за Верхним Голос в боковой полосе, чтобы избежать помех.




За изменениями правил FCC : о Нормативно-правовая база FCC в отношении 5 МГц и правительственный процесс... А отчет FCC об изменениях правил отправлен в Сенат США Комитет по торговле, науке и транспорту был присвоено исполнительное сообщение номер EC-4237 в Декабрь 2011 г. и сообщение начальника Отдела политики и правил Технического управления и технологии, Федеральная комиссия по связи, передача в соответствии с законом отчета о правилах под названием «Дополнение к частям 2 и 97 Закона Правила Комиссии по облегчению использования любительским радио Служба распределения на 5 МГц »(FCC 11-171) получена в Канцелярии Председателя Сената в декабре 5, 2011; Комитету по торговле, науке и транспорту.Сводка отчета и заказ опубликованы. в Федеральном реестре 03 февраля 2012 г. Таблица распределения частот для сегмента 5,06-5,45 МГц были внесены поправки:



USA Emcomm Digital Data
Новые правила FCC для 5 МГц не содержат ограничения скорости передачи 300 бод. Вместо этого каналы 5 МГц имеют ограничение полосы пропускания 2.8 кГц. В Таким образом, любительские каналы 5 МГц подходят и законны для различных модемы, такие как PACTOR3, PACTOR4 и MIL-STD 188-110 Формы сигналов PSK-2400 и другие с полосой пропускания 2,8 кГц или менее.

с автоматическим управлением Однако использование станций передачи данных запрещено. Итак, любое использование 5 МГц должны быть с оператором, активным по обе стороны от QSO. Тем не менее, это прекрасная возможность для быстрого электронная почта или передача данных по регионам в сценариях Emcomm.Одно и то же QSO может быть смесью голосового SSB и данных; эта функция недоступна на других диапазонах HF.

5 МГц был установлен для служить Emcomm. Важно, чтобы все операторы радиолюбителей связанные с HF Emcomm увеличивают свои возможности для Диапазон 5 МГц 60 метров для базового, мобильного и портативного устройств операция. Эти каналы также открыты для возможность взаимодействия в аварийных ситуациях с другие агентства и организации по ликвидации последствий стихийных бедствий.


ОБНОВЛЕНИЕ СТАТУСА = НЕ УДАЛОСЬ
IARU Предлагает вторичный статус международного радиолюбительского диапазона 5 МГц 150 кГц, широкий
The IARU Заседание Административного совета в Сан-Сити, Южная Африка 19 августа 2011 г. и объявлено их стратегии для грядущего мира Повестка дня конференции радиосвязи (ВКР). Oни установлено 4 основных распределения спектра приоритеты:

  • А согласованное распределение, включая любительские спутниковые на 50 МГц
  • А более широкий гармонизированный размещение на 160 м
  • Расширение любительского распределения 10 МГц
  • Мировая вторичная распределение примерно 150 кГц на 5 МГц
Совет также рассмотрены требования IARU к спектру, и указал, что "требуется дополнительная информация относительно национальные договоренности о распределении частот около 500 кГц и 5 МГц ».

Хотя Административный совет IARU не детализировать предложенные точные края полосы, были другие ссылки на международных конференциях на возможные ограничения диапазона: 5260 кГц до 5410 кГц. Это одна и та же группа крайние частоты VFO уже в эффект в некоторых странах.

Таблица распределения частот МСЭ указывает, что основное использование полосы выделено для частот от 5250 кГц до 5450 кГц, ФИКСИРОВАННАЯ, МОБИЛЬНАЯ кроме авиационной мобильный ". Подробнее информацию см. полный IARU Административный Сводный отчет Совета за 2011 год .


НЕ ВЫПОЛНЕНО:
Всемирная конференция радиосвязи
Информация от ВКР-12 в феврале 2012 г. указывает, что предложение о распределении международного любительского радио со вторичным статусом около 5,3 МГц (5250 ~ 5450 кГц непрерывный или непостоянный), скорее всего, будет на повестка дня следующей ВКР-15 в 2015 году.Был противодействие со стороны многих стран и регионального спектра организации. США заявили, что будут поддерживать 15 кГц около 5,3 МГц ... приблизительно такие же, как нынешние каналы США! Несколько других страны уже выделили часть этого спектр радиолюбителей на вторичной основе или на основе Emcomm. Мы вероятно, что больше стран поддержат его через компромиссы, и это может привести к 60-метровому глобальному радиолюбительский диапазон (или региональные поддиапазоны) после 2015 года.

Другие новости WRC12: Океанические радарные системы выделяются 5250-5275 кГц. Это перекрывает некоторые из район существующих любительских 60-метровых диапазонов и Emcomm.





США FCC «Декларация о связи в чрезвычайных ситуациях» информация для операторов аварийной сети США, использующих 5 МГц:

В 2004 году FCC изменила свою общую политику в отношении выпуска Чрезвычайная ситуация Связь Заявления (ECD) на радиолюбительской службе частоты.ECD обычно выдаются для временной защиты определенных частоты только для использования в аварийных сетях. В политике говорится что ECD теперь могут выпускаться для одного или двух каналов 5 МГц и / или частоты VHF / UHF. До этой политики РДМВ обычно выдавались во время погодных и лесных пожаров аварийные ситуации на частотах в диапазонах 75 и 40 метров. FCC также сообщила, что частоты в других любительских Полосы обслуживания, где уже были аварийные сети установленное может быть использовано во время чрезвычайных ситуаций в рамках положения правила 97.101c (который предусматривает, что любительский Операторы радиослужбы отдают приоритет станциям обеспечение аварийной связи в любое время и на всех частоты).

2012, 2011, 2010, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007,2008,2009 HFLINK. Все права защищены.



АРХИВ

ПРИМЕЧАНИЕ: Следующее правило закончилось 4 марта 2012 г., заменены новыми правилами. США 2003-2012 гг. FCC старый 5 МГц Правила
"97.303 (s) Любительская станция с оператором имеющий Генерал, Продвинутый или Любительский Лицензия Extra Class может передавать только одинарная боковая полоса, подавленная несущая, (тип излучения 2K8J3E) верхняя боковая полоса на каналы 5332 кГц, 5348 кГц, 5368 кГц, 5373 кГц и 5405 кГц.Операторы-любители обеспечивает, чтобы их передача занимает только 2,8 кГц с центром вокруг каждая из этих частот. Трансмиссии не должен превышать эффективную излучаемую мощность (э.и.м.) 50 Вт PEP. С целью вычислительной э.и.м. передатчик PEP будет умножаться на усиление антенны относительно диполя или его эквивалента расчет в децибелах.Полуволна дипольная антенна будет иметь усиление 0 дБд. Лицензиаты, использующие другие антенны должны оставаться на своей станции

Частота, каналы и диапазоны | Лучшие практики РФ

Итак, в чем разница между частотой, каналом и диапазоном?

Частота

Процитируем формальное определение:

«частота - это количество повторений повторяющегося события в единицу времени».

В области электроники мы часто называем эти «повторяющиеся события» колебаниями. Единица колебаний в секунду называется «Герц». Кило-Герц (или кГц) означает тысячу колебаний в секунду. Мегагерц (или МГц) означает миллион колебаний в секунду.

Частоты могут быть любым положительным (даже дробным) числом.

  • Самая высокая частота, которую люди могут слышать, составляет около 20000 Гц (20 кГц)
  • Коммерческие радиостанции AM имеют частоты 972, 1233, 1512 кГц
  • Коммерческие радиовещательные станции FM имеют частоты вроде 88.1, 96,8, 102,1 МГц
  • Moteinos может передавать на 433, 868 и 915 МГц
  • Bluetooth и Wi-Fi имеют частоты 2,412, 2,442, 2,472 (все в ГГц)
  • Видимый красный свет имеет частоту около 450 ТГц (это Терагерц)
Радио, как и звук, или видимый свет, или рентгеновские лучи, является частью электромагнитного спектра, подробнее об этом читайте здесь

На самом деле очень сложно передавать только на одной частоте. На это есть несколько причин. Во-первых, само оборудование будет подвержено небольшим изменениям из-за производственного процесса.Во-вторых, внешние факторы могут иметь большое влияние, особенно температура окружающей среды компонентов, включенных в схему генератора. Наконец, метод модуляции (то есть то, как мы кодируем информацию при передаче) изменяет то, насколько «около» частоты будут появляться сигналы.

График анализатора спектра передачи на «единой» частоте

Каналы

Понятие каналов становится более понятным с помощью таких примеров, как радио CB (гражданский диапазон) и беспроводные сети.По согласованию с международными регулирующими органами используются фиксированные частоты, чтобы пользователям этих радиостанций было как можно проще получить доступ к различным частотам. В случае ранних радиостанций CB эти частоты достигаются путем выбора различных кварцевых генераторов с помощью простой поворотной ручки.

График анализатора спектра передачи на «одной» частоте

Для типичного КВ радиостанции CB имеется около 40 каналов между 27.950 МГц и 27,4050 МГц с шагом примерно 25 кГц.

В Wi-Fi (беспроводных сетях) тоже есть понятие каналов. Однако в большинстве случаев используемое вами устройство Wi-Fi (например, мобильный телефон, домашний маршрутизатор или точка беспроводного доступа) автоматически выбирает лучший (то есть самый тихий) канал для работы при включении.

Каналы Wi-Fi 802.11 x 2,4 ГГц

Полукруги, которые вы видите на изображении выше, указывают на то, что между соседними каналами будет некоторое перекрытие.Хотя это соответствует спецификации Wi-Fi, может быть интересно перейти на канал «дальше» от другой ближайшей сети Wi-Fi, если вы испытываете какие-либо помехи от него.

Bands

Под понятием Bands обычно понимается диапазон частот с определенным верхним и нижним пределом. Эти ограничения могут незначительно отличаться от страны к стране, но некоторые из них согласованы на международном уровне.

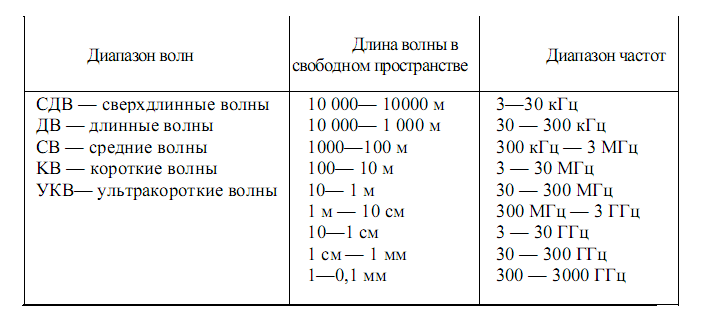

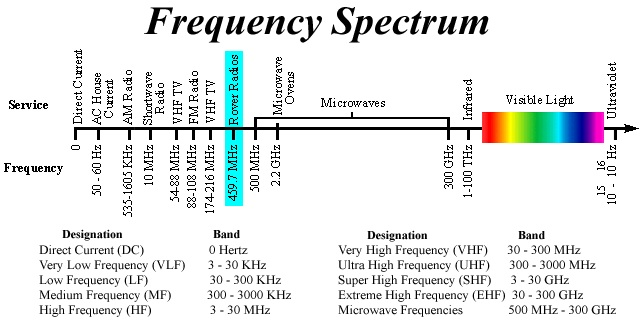

Иногда полоса означает общий частотный диапазон:
Диапазон верхний / нижний предел
HF 3 МГц - 30 МГц
VHF 30 МГц - 300 МГц
UHF 300MHz - 3GHz
SHF 3GHz - 30GHz
Иногда диапазон обозначает определенное использование:
Band верхний / нижний предел Использование
AM-вещание 535-1700 кГц Коммерческие радиостанции
40 метров около 7 МГц Любительское радио
HF CB около 27 МГц Citizen Band, рации
2 метра около 145 МГц Любительское радио
70 см около 433 МГц любительское радио и ISM
UHF CB около 477 МГц Citizen Band, рации

На самом деле существует довольно много диапазонов, которые предназначены для всех видов использования.Чтобы дать вам представление, вот карта канадского радиочастотного спектра и распределения полос от 3 кГц (вверху слева) до 300 ГГц (внизу справа).

Каждый маленький блок - это выделенная полоса с определенными правилами и положениями, которых необходимо придерживаться. Как вы теперь понимаете, не так-то просто просто начать где-то передавать.

Коротковолновые и любительские радиочастоты и планы

ЛЮБИТЕЛЬСКАЯ ГРУППА ПЛАНЫ И ЧАСТОТА ИСПОЛЬЗОВАНИЯ
Задумывались ли вы, где должны работать разные режимы, какие частоты, которых следует избегать из вежливости (например, SSTV) и т. д.? Этот сайт является базой данных для следующего: 1) известные сетевые частоты, 2) известные сегменты для различных режимы, 3) известные маяки.


ЧАСТОТ ПУЧОК

РАБОЧАЯ ЧАСТОТА ВЕТЧИНЫ

HF / VHF / UHF РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ РЕМНЕЙ - From Nifty Accessories - N6FN

ТОК НАС. ЛЮБИТЕЛЬСКИЕ РАДИОЛОСЫ В ЧЕРНО-БЕЛОМ - From ARRL

ТОК НАС. ПЛАНЫ ЛЮБИТЕЛЬСКИХ РАДИОЛОС В цвете - From ARRL

ЛЮБИТЕЛЬСКАЯ ГРУППА ПЛАНЫ И ЧАСТОТА ИСПОЛЬЗОВАНИЯ из W6RK

U.Таблицы радиолюбителей S. - Из ICOM - нажмите «ЛЮБИТЕЛЬ», затем «Таблицы радиолюбителей США» или здесь, если не можете найти (ICOM часто перемещает файл)

США Планы HF-диапазона - от KE7HLR

Распределение частот. - Из ARRL

США План шестиметрового диапазона (типовой)

DX - любительские частоты за пределами США - Из ARRL

Планы КВ диапазонов IARU для регионов 1, II, III - Из IARU

IARU План диапазона ВЧ - регионы I, II, II - от IW5EDI

Уполномоченный Полосы частот - Часть 97 - Районы 1, 2 и 3 МСЭ

Частоты вызова и симплекс - От 160 м до дневного света

Внимательное руководство оператора по настройке частот - Кто где работает? - Или должно быть - Включает DX Windows

Регионы МСЭ - От ITU

Часть 97 - От ARRL

Типы модуляции - AM, SSB, FM, Pulse и т. Д.

Типы модуляции - Из ITU - Разрешенные полосы частот, Требования к совместному использованию частот, Разрешенные типы излучения, Стандарты излучения, RTTY и коды излучения данных, Типы излучения SS.

Планы диапазонов ретранслятора , США - От SHARKK

Направляющие репитера - World Wide - От Аляски до Зимбабве

LowFers - Отчет 137 кГц - От VE7SL

136 кГц Технические страницы - начиная с ON7YD

ЧАСТОТА - ОТ ПОСТОЯННОГО ТОКА НА ДНЕВНЫЙ СВЕТ

РАДИО РУКОВОДСТВО ПО МОНИТОРИНГУ - ОТ NIFTY ACCESSORIES - N6FN

Авиация

Общие Учебное пособие по авиационному мониторингу - от N4JRI

Военный самолет Мониторинг - - От N4JRI

Домашняя страница AirNav - Загружен авиационными частотами, статьями, программным обеспечением - многое другое

Информация об аэропорте --По идентификатору или городу / области

Частоты NAVAID - База данных авиационных NDB США

NDB's (Не Directional Beacons) - Искусство NDB DXing (ссылка, надеюсь, скоро вернется)

NDB's (Все о) Из Википедии

Мир Широкий список NDB

Радио Северной Америки Маяки НЧ / СЧ радионавигационные станции - Станции Список составлен Уильямом Хепберном, LWCA

Aviation Radio Service - Из FCC

General Aviation Frequencies - примечание: сайт не работает, ссылка ведет к архиву страницы

ВЧ авиационные частоты - По данным мониторинга

Поиск VOR - Из страниц NavAid

Информация о VOR - Описывает заходы на посадку по приборам VOR


ФАКС (ВЧ) Стр. - Мариус Ренсен

Расписания факсимильных трансляций морского радио - От NOAA

Национальная метеорологическая служба (NOAA) - Морская домашняя страница

Список мега частот - Списки частот Билла Макфаддена - Почти от постоянного тока до дневного света !! Аварийная ситуация, бедствие, правительство, коммерция, морские перевозки, стандарты времени, диапазоны SW, частоты сканера - РАБОТАЕТ !! Имеет 10 разных списков

Частотные классификации - от ELF до EHF (HF и VHF тоже !!)

Распределение радиоспектра в Соединенных Штатах - обязательно посмотреть.Нажмите на интересующую цветовую полосу.

Таблица распределения частот - Также информация для заказа настенной диаграммы

Частоты множество - Airphone, CAP, Беспроводной телефон, Федеральное агентство, Железнодорожные частоты


Диаграммы распределения частот - Включает распределение частот в США, диаграмму распределения частот в Канаде, радиочастотный спектр США 30 МГц - 300 ГГц, диаграмму наземных мобильных частот

Расписания факсимильных трансляций морского радио - От NOAA

Национальная метеорологическая служба (NOAA) - Домашняя страница Marine - U.С. УКВ радиоканалы

Морской SSB одиночный Упрощенный PDF-файл с боковой полосой - от Icom

Средний и высокочастотные морские радиотелефонные каналы - от USCG

NOAA VHF Weather Список радиочастот

Морские частоты

Больше морских частот

ITU ПЕРЕЧЕНЬ ЧАСТОТ КАНАЛОВ - Международный морской радиотелефон ВЧ SSB Каналы

НАВТЕКС

Классификация частот радаров - GHz Stuff (диапазон X и т. Д.)

УТИЛИТА DXers FORUM - Yahoo

ТВ частоты - Частоты телевещания и кабельного телевидения - через Tampa Bay ATS

Частоты телевещания и кабельного телевидения - Через телебашню.com

ТВ-кабель Частоты

телевизор Частоты - Частоты телевещания и кабельного телевидения


АВАРИЯ И ЧАСТОТА БЕДСТВИЙ

См. ICOM Страница морских сигналов бедствия - Глава 3
И
Морские частоты бедствия (Радиотелефон (R / T) и DSC)


СПУТНИКОВЫЕ И КОСМИЧЕСКИЕ ЧАСТОТЫ

Частоты трансфера
Спутниковые частоты - через AMSAT

НЕ МОЖЕТ НАЙТИ? ПОИСК В ИНТЕРНЕТЕ ИЛИ НА САЙТЕ AC6V

ВЕРНУТЬСЯ К БОЛЬШОМУ ИНДЕКСУ

ВЕРНУТЬСЯ К БЫСТРОМУ ИНДЕКСУ

Последнее обновление: Январь 17, 2010

Радиолюбитель - Мобильный

Радиолюбитель - Мобильный

Учиться и исследовательское радиолюбительское радио, наука, химия, биология, физика, математика, астрономия, электроника и многое другое.101science.com - это Интернет научный ПОРТАЛ на более чем 20 000 научных сайтов. Этот сайт БЕСПЛАТНЫЙ!


Нажмите текстовые ссылки ниже, чтобы перейти в этот раздел.

Дизайн и кодирование контента Авторские права 1996-2006 101science.com. Все права защищены.
> Пожалуйста посетите наш 101 Science Store <

ВВЕДЕНИЕ: (Что такое радиолюбители ?, Лицензионные руководства)
РАСШИРЕННЫЙ: Передовые технологии в любительском радио (Mr.Дуглас Т. Смит, редактор QEX)
АНТЕННЫ: (Калькулятор длины волны, ссылки и информация)
ОСНОВНАЯ ЭЛЕКТРОНИКА: для радиолюбителей
РАДИО ОПЕРАЦИИ: (См. Список темы ниже.)
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ: (Загрузите программное обеспечение или используйте онлайн-калькуляторы JAVA)

Стр. 2 Индекс: 8. Hombrewing (Соберите собственное оборудование) 9. МАРС 10. Оборудование для продажа 11. Антенны 12. ССЫЛКИ 13. Сканер 14. CB 15. Прослушивание коротковолнового радио 16.QRP 17. Цифровая обработка сигналов (DSP) 18. Любительские радиосвязи - WWW

Как для навигации по 101science.com


ПЕРВЫЙ, ПОИСК 101science.com страницы:

:

ТО: ОЧЕНЬ ВАЖНО !! Использовать возможность вашего браузера "Найти на этой странице" для поиска слов на страница.
Обычно Ctrl + F wi
будет работать .


ПРИМЕЧАНИЕ. переход по WWW ссылкам на этой странице приведет вас прямо на различные веб-сайты страниц.Строка URL-адреса вашего браузера сообщит вам происхождение сайта.


ВВЕДЕНИЕ: You можно узнать больше о любительском радио на американском Сайт радиорелейной лиги. Хотите знать, что это за радиолюбитель все об этом простым языком? Тогда обязательно проверьте ПОЛУЧЕНИЕ СТАРТОВАЯ страница. Он включает в себя информацию о том, как стать FCC. лицензированный радист-любитель. Для получения конкретной информации о лицензировании щелкните ЗДЕСЬ. Любительское радио как хобби имеет много разных аспектов. Это один из вещи, которые делают любительское радио таким замечательным. Есть множество мероприятия для всех; мужчины, женщины, мальчики и девочки.
  ИЗУЧИТЕ И ПОЛУЧИТЕ ЛИЦЕНЗИЮ - ЛЕГКО !:
Получить лицензию HAM еще никогда не было так просто.
Просто изучите пулы вопросов и возьмите образцы тестов.
Когда вы будете готовы к действию, найдите местный радиоклуб, который проведет настоящий тест FCC.

Для некоторых попрактиковаться в тестах, проверить http: // www.qrz.com/testing.html ".

Вопрос бассейны: http://www.arrl.org/arrlvec/pools.html

http://www.mtn.org/handiham/question_pools.htm

Другой Практический экзамен: http://www.aa9pw.com/

Сладкий У Haven есть полный и бесплатный курс базовой электроники:
- щелкните> базовый электроника учебник. http: //www.sweethaven.com / acee / forms / toc01.htm
One ЛУЧШИХ онлайн-курсов по основам электроники!
- нажмите> http://www.electronics2000.com/basics/basics.html
Компьютер базовое обучение - Ham Test Online: http://www.hamtestonline.com
Пройдите настоящий тест в ближайшем к вам месте.

Узнайте, где на этой странице: ЭКЗАМЕН ТЕСТОВЫЕ САЙТЫ: http://www.arrl.org/arrlvec/examsearch.phtml

Подробнее Учебники: ЭЛЕКТРОННЫЕ Учебные ссылки

УЧИТЬСЯ КОД Морзе 5 слов в минуту -
алфавит азбукой Морзе: http: // www.morsecode.dutch.nl/alphabet.html
Загрузить и установите "MorseCat", чтобы узнать азбуку Морзе: morsct10.zip

ПРИМЕЧАНИЕ. При первом запуске программы MorseCat обязательно прочтите файл справки, нажав СПРАВКА

затем «Обзор». Также в программе вы увидите «Новый Символы ", за которыми следуют случайные буквы.

Нажмите на эти буквы по одному, чтобы изучить их.

Вы увидите письмо и услышите, что оно звучит как в азбуке Морзе.

SuperMorse - Программа обучения азбуке Морзе
Нажмите, чтобы загрузить. Каждый набор представляет собой заархивированный текстовый файл. содержащий 100 QSO's
Set 1 (7K) Типичные разговоры по азбуке Морзе
Set 2 (7K) Типичные разговоры по азбуке Морзе
Скачать "Supermorse" (200K) Файл программы
Supermorse - обучающая программа по азбуке Морзе, которая генерирует случайные буквы,

или позволяет «проигрывать» текстовый файл как код Морзе.Это последний версия.
Щелкните здесь, чтобы получить руководство по использованию Supermorse
Информация вам необходимо знать об использовании кода Морзе: http://ac6v.com/morseaids.htm#INT
Морс Код Ссылки: http://www.morsecode.dutch.nl/cwlinks.html

РАДИОПРИЕМНИК:

После получения лицензии FCC на любительскую радиосвязь

вам понадобится оборудование.Хотя лучший способ начать - собрать

первый станцию ​​однако многие операторы покупают все подряд. Какое радио тебе следует купить?

Нажмите ЗДЕСЬ для получения дополнительной помощи ARRL. Имеется пять основных единиц оборудования

производителей радиолюбительская аппаратура:

Алинко - www.alinco.com
Icom - www.icomamerica.com
Kenwood - www.kenwood.com
Ten-Tec - www.tentec.com
Yaesu - www.yaesu.com

Оборудование любой из основные производители будут удовлетворять ваши потребности, но обратитесь к местному дилеру радиолюбителей и попробуйте их. У хороших дилеров будет установлено и запущено новое оборудование так что вы можете крутить циферблаты и опробовать различные функции вживую самим собой. Посетите местные радиолюбительские клубы и спросите других радиолюбителей какое оборудование они используют, почему выбрали его и как оно им нравится. Вы также можете проверить выпуски QST для обзоров оборудования.Нажмите ЗДЕСЬ, чтобы список обзоров оборудования ARRL QST.

Emergency Портативная станция

It важно иметь резервную станцию, готовую к портативное / мобильное / или удаленное использование. Картинка ниже иллюстрирует только один возможный способ настройки вашей станции для немедленное портативное использование. Эта станция имеет встроенный источник питания переменного тока. питание, силовой штрипс, антенный тюнер, КВ через 2 метра, цифровой модем и др.Я использую его каждый день как обычную радиостанцию, поэтому я знаю, что все работает и готово к работе. С левой стороны антенные разъемы, поэтому быстро и легко Отключить. Если я хочу использовать аккумулятор, это просто вопрос подключения батареи к силовой планке также на левая сторона. На левой стороне также есть переключатель питания переменного тока. полоса, все готово к работе. Ящик внизу вмещает бумага, карандаши, руководства по радио и небольшой 12 вольт огни.

Отлично сайты любительского радио:

eHam http://www.eham.net
ARRL http://www.arrl.org
QSL http://www.qsl.net
W5YI http://www.w5yi.org
WIA Wireless Институт Австралии
RNARS Royal Военно-морское общество радиолюбителей
ITTU Международный Союз электросвязи
QRZ http://www.qrz.com
HRO http://www.hamradio.com/
Ham Радио онлайн http://www.hamradio-online.com/
AC6V Ссылка на DX Ham Radio: http: // www.ac6v.com/
Q-SIGNAL http://ac6v.com/Qsignals.htm

National Simplex Частоты:

  6 метров 52,525
2 метра 146,520 (монитор для аварийных и суровых погодных условий)
1 1/4 метра 223,500
70 см 446,000

Продвинутый Технологии в любительском радио

Мистер Дуглас Т. Смит

Г-н Дуглас Т. Смит, редактор журнала QEX, представил подробную лекцию в Джорджии Технический институт, Атланта, Джорджия, 10 марта 2003 г.Посмотреть полный час и пятьдесят минутная лекция здесь. Узнайте о последних достижениях в технологии DSP, цифровое радио, цифровой голос и многое другое.


http://www.doug-smith.net

Продвинутый Технологии в любительском радио - видео
Окна СМИ Потоковое

Скачать видео -
Самое низкое разрешение QEX_LO.zip ~ 42 M

В лучшем духе радиолюбительства продюсер и спикер устраивают вечеринки. право на публичный показ видео, но только когда не взимаются деньги для просмотра, а не для трансляции.Все остальные права на авторское право материал сохранен.
РАЗДЕЛ АНТЕННЫ

ANTENNA - калькулятор длины волны.
Введите рабочую частоту и нажмите кнопка полной длины волны (WL) или 1/2 или 1/4 длины волны, чтобы увидеть длину антенны обязательный.

НЕ НАЖМИТЕ КНОПКУ ВВОДА.

Бесплатные сценарии JavaScripts, предоставленные
компанией The JavaScript Source

Антенные переходы

Антенна Темы
Ячейка Калькулятор четырехканальной антенны: определение размерных величин

Антенны http: // en.wikipedia.org/wiki/Antenna_(electronics)
Антенна Elmer От AC3L и N3LSS
Антенна Темы от G3YCC
Антенна ARRL Веб-страница проектов
Антенны в связке
Практические замечания по антенне
Применение антенны Примечания
Конструкция антенны и программное обеспечение
N4UJW Antenna Design Lab
W8JI Antenna Articles
Antenna & Propagation http://www.sss-mag.com/swindexa.html
50 Ом против 75 Ом в антенном кабеле
A + Антенна Excellent Информационный сайт Л.Б. Чебик, W4RNL
AM / FM / SW активная антенна
Антенна Информация
Антенна Информация и физика
Антенна System Evaluator
Антенна на чердаке
Build 2M J Pole
сборки Антенна Яги-Уда
Кубическая Четырехканальный антенный калькулятор
Emergency Антенны
Five Band Qubical Счетверенная антенна HAM
документы и программы (медленная загрузка)
Jim's Notebook - интересные и полезные данные об антенне, методы, подсказки
J-Pole антенна для Ramsey FM10a в формате GIF - настроена на 89 МГц
KB0YKI Антенны
Long Антенна Loopstick - улучшите прием AM-радио
Программное обеспечение Mac Antenna Master
Radiation сопротивление проволочных и стержневых антенн
Антенны с резиновой уткой
Super-J Collinear
SWR В статье объясняется SWR
Мост SWR со светодиодами

Антенна Сайт моделирования - http: // www.cebik.com/radio.html

Швейцарский Сайт антенн - Очень интересно - http://home.datacomm.ch/hb9abx/ham-brew.htm

US Полевое руководство по военно-морской антенне http://www.armymars.net/ArmyMARS/Antennas/Resources/usmc-antenna-hb.pdf

ЭЛЕКТРОНИКА СТРАНИЦА 1 АНТЕННА ССЫЛКИ

Генетический алгоритм оптимизатора антенны Яги: ygo.zip
NEC-2 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ В ФОРМАТЕ HTML, НА ZIPPED (NEC2HTM.ZIP
Helical Antenna Дизайн: helical.exe
Компьютерная карта Смита: rfc16pro.zip

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ АНТЕННЫ - На the101science.com ЭЛЕКТРОННЫЕ ССЫЛКИ, СТР.

Be обязательно проверьте раздел программного обеспечения № 3, чтобы узнать о программном обеспечении для проектирования антенн, которое вы можете скачать.


ОСНОВНОЙ ЭЛЕКТРОНИКА - для радиолюбителей

Радиолюбители должны разбираться в основах электроники. Чем больше вы понимаете об основных электричество и базовая электроника, тем больше удовольствия вы получите.

Первый; получить хорошее представление об основах электричества. Если у вас есть хороший опыт работы в области электричества, вы можете переходить к обучению про электронику. Электроника превращает знание электричества в полезное Работа. Электроника применяет электрический ток к цепям, которые включать усилители тока и напряжения. Усилители могут быть построены из стеклянных «трубок», содержащих металлические элементы, или транзисторы, или интегральные схемы. Цепь, содержащая провод проводники, резисторы, конденсаторы, катушки индуктивности и усилители могут быть настроены разными способами создавать различные электронные схемы, такие как генераторы, цифровые логические схемы, компьютерные схемы и многое другое.Осциллятор от Кстати, это просто усилитель, часть выходного сигнала которого подается обратно на вход. Звучит как вечный двигатель, но не как мощность усилителей поставка обеспечивает дополнительную энергию, которая теряется в цепи.

НОВИНКА !! ЛУЧШИЙ БЕСПЛАТНЫЙ КУРС ЭЛЕКТРОНИКИ В ИНТЕРНЕТЕ. НАЖМИТЕ> ЗДЕСЬ !!!!

Бесплатная базовая Курс электроники на 101science.com

БЕСПЛАТНОЕ руководство по базовой электронике - http: // www.tpub.com/neets/
уроков по электрическим цепям постоянного тока http://www.ibiblio.org/obp/electricCircuits/DC/index.html
уроков по цепям переменного тока http://www.ibiblio.org/obp/electricCircuits/AC/index.html
Обучение: Электроника http://whatis.techtarget.com/definition/0,,sid9_gci517758,00.html
Basic Концепции электроники http://library.thinkquest.org/16497/basic/index.html
Basic Электрическая теория http://www.elec-toolbox.com/theory.htm
Sweet У Haven есть полный и бесплатный курс базовой электроники:
- щелкните> базовый электроника учебник. http://www.sweethaven.com/acee/forms/toc01.htm
Хью Список учебных пособий по электронике - различные области интересов!

Эпанорама Базовая электроника http://www.epanorama.net/links/basics.html

101science.com полная страница электронного учебного пособия LInks

101science.com Электроника ссылки стр.

НОВЫЙ и ОТЛИЧНО! Теоремы и формулы EE http://www.bowest.com.au/library.html

Индекс калькуляторов, диаграмм и диаграмм: http: // www.electronics-tutorials.com/basics/toroidcharts_mcq.htm

См. наша полная страница электроники 101science.com.

БЕСПЛАТНОЕ руководство по базовой электронике -http: //www.tpub.com/neets/book1/chapter1/index.htm
Уроки по электрическим цепям постоянного тока http://www.ibiblio.org/obp/electricCircuits/DC/index.html
уроков по цепям переменного тока http://www.ibiblio.org/obp/electricCircuits/AC/index.html
Обучение: Электроника http: // whatis.techtarget.com/definition/0,,sid9_gci517758,00.html
Базовый Концепции электроники http://library.thinkquest.org/16497/basic/index.html
Basic Электрическая теория http://www.elec-toolbox.com/theory.htm
Sweet У Haven есть полный и бесплатный курс базовой электроники:
- щелкните> базовый электроника учебник. http://www.sweethaven.com/acee/forms/toc01.htm
Хью Список учебных пособий по электронике - различные области интересов!


101science.com полная страница электронного учебника LInks

101science.com Электроника ссылки стр.

101science.com Страница РАДИОэлектроники

НОВИНКА! Лучшие книги по электронике - новые Страница
Это книги с самым высоким рейтингом книги по электронике на Amazon.com


РАДИО РАЗДЕЛ ОПЕРАЦИЙ:

Логгеры: DX4Win, Регистратор, SwissLog, Журнал AC, Prolog2k, Люкс-Лог, EasyLog

- Атласы и часы DX: DX Атлас 1.2, DXView, Иридиум, GeoClock


АПРС

Сайт с лучшей позицией и отслеживанием APRS находится на aprsworld.сеть. http://aprsworld.net/

Индивидуальный Станция

Расположение

APRSworld.net управляется Джеймсом Джефферсоном Джарвисом. Помогите ему сохранить эту услугу бесплатной.

Или вы можете отправить ему наличными, чеком, денежным переводом или чем-либо еще на:
aprsworld.чистое пожертвование
C / O Джеймс Джефферсон Джарвис
518 Hayward Ave
Ames, IA 50014


АПРС - Система автоматического позиционирования и отчетности
http://www.cave.org/aprs/aprswhat.html (Сайт кратко объясняет, что такое APRS.)
Подробно статья Боба Брунинга, изобретателя APRS http://web.usna.navy.mil/~bruninga/APRS-docs/APRS.TXT
APRS Tracking Страница в Интернете - НАЙТИ - http://www.wulfden.org/APRSTracking.shtml

Справочные поля APRS

Колея, Местоположение, текущее положение и обмен сообщениями станций APRS
Подстановочный знак разрешен (Пример: N2YQT * )
Использовать определенный CALL-SSID (без подстановочного знака)
Специальное использование CALL-SSID (без подстановочного знака)
Найти Станции APRS в окрестностях:
Специальное использование CALL-SSID (без подстановочного знака)
АПРС Метеостанции: просмотр данных о погоде - Используйте специальный CALL-SSID (нет подстановочный знак)
Найти Метеостанции APRS в районе


APRS INFO http: // nwaprs.org / aprsinfo.htm # whatisaprs
ИНТЕРНЕТ УРОВНЯ 2 APRS СПИСОК СЕРВЕРОВ http://www.aprs2.net/
ПАКЕТ РАДИО
http://packetradio.com/

UI-view32
UI-VIEW http://www.apritch.myby.co.uk/uiv32.htm
Примечание. Обязательно загрузите карту округа Национальной службы погоды. формы

, чтобы на вашем APRS отображались предупреждения NWS и предупреждения. карты в реальном времени!
Слушайте к интервью Боба Брунинга, WB4APR, автора APRS.

ТАПР Комплект APRS MicEncoder
ПК Документация APRS
Посмотреть на ftp.tapr.org/aprssig область
Последние Программное обеспечение palmAPRS
Последняя версия Программное обеспечение путевых точек
Последняя версия Программное обеспечение APRSPLUS
Последняя версия программное обеспечение javAPRS
Слушайте и просмотрите презентацию по APRS Майка Хескетта, WB5QLD
Bob Веб-страница Брунинга APRS
Стив Веб-страница Dimse javAPRS
Mac и выиграть APRS Веб-страница
WinAPRS Страница загрузки файла.
Последний Программное обеспечение WinAPRS
Последняя версия Программное обеспечение MacAPRS
APRS + SA Street Atlas
Последние Программное обеспечение APRSdos
Используйте эту страницу для обновить APRS Digi Информация о частоте
Посмотреть Джефф Брентон, KA9VNV, веб-страница APRS (Отлично!)
Слушайте к 1997 ARRL / TAPR DCC Национальный симпозиум APRS
WA4DSY Сервер APRS в Атланте (содержит апплеты javAPRS)
APRS / HAM Стандартные соединители RADIO
Florida APRS
Урок Изучено на Хартфордском марафоне APRS Group
APRS Страница часто задаваемых вопросов
Последние Программное обеспечение javAPRS


GPS Ссылки
Информационные ссылки GPS (ОТЛИЧНО!)
A Руководство пользователя GPS
Что вы можете делать с GPS и зачем он вам?
Джо Информационный сайт GPS Мехаффи и Джека Йизеля
Страница OziExplorer Des Newman
Карты GPS для отдыха и путешествий - бесплатные карты для мероприятия на свежем воздухе
Garmin - производитель GPS
Общедоступные базы данных серверов имен NIMA GEOnet
Международный реестр путевых точек GPS

Преобразовать Градусы, минуты, секунды в градусы и десятичные минуты: КОНВЕРТИРОВАТЬ

Другое преобразование лата и долга:
http: // www.fcc.gov/mb/audio/bickel/DDDMMSS-decimal.html
http://www.geology.enr.state.nc.us/gis/latlon.html
http://www.uky.edu/KGS/gis/converter.htm
http://efficacy.net/experiments/convert_lat_long/
http://www.daringdesigns.com/dmd.htm

Математическая Процесс преобразования координат широты / долготы:

1) Преобразовать градусы минут секунды в градусы десятичных минут (4522'38 "-> 4522.6333 ')
- Разделите секунды на 60, чтобы получить десятичные минуты (38/60 = 0,6333)
- Добавьте десятичные минуты к минутам, чтобы получить десятичные минуты (22 + .6333 = 22,6333)
- Тогда ответ будет 4522'38 "= 45 22.6333 '

2) Преобразуйте градусы и десятичные минуты, чтобы получить десятичные градусы (45 22,6333 -> 45,3772)
- Разделите десятичные минуты на 60, чтобы получить .d (22,6333 / 60 = 0,3772)
- Добавьте градусы в минуты, чтобы получить десятичные минуты (45 + 0,3772 = 45,3772)
- Тогда ответ будет 45 22,6333 = 45,3772

3) Преобразуйте десятичные градусы, чтобы получить градусы и десятичные минуты -> DM.м (45,3772 -> 4522,6333)
- Умножьте десятичные градусы на 60, чтобы получить десятичные минуты (0,3772 * 60 = 22,6333)
- Тогда ответ будет 45 22,6333 '

4) Преобразуйте градусы и десятичные минуты, чтобы получить градусы, минуты и Секунды (4522,6333 -> 4522'38 ")
- Умножьте десятичные минуты на 60, чтобы получить S (.6333 * 60 = 38)
- Тогда ответ будет 45 22 '38"

LAT / LON ПРЕОБРАЗОВАТЕЛЬНАЯ СТРАНИЦА - Не хотите заниматься математикой? Попробуйте эту страницу.
http://www.jeeep.com/details/coord/

Garmin GPS V Делюкс с разъемом NEMA для APRS
Полная пошаговая навигация и встроенные карты
и путевые точки, а также программное обеспечение map
.Пересчитывается, если вы пропустили

поворот. Новый Бюджетный. Достаточно малый

для вашего карман.


GPS HP Z3801A

Как устанавливать использование спутникового приемника GPS HP Z3801A в качестве стандарта времени и частоты станции

После Покупая излишки HP Z3801A, было сложно заставить его работать. Ниже краткий контрольный список шагов, которые помогут вашему Z2801A работать быстрее. Мне пришлось узнайте на собственном опыте, и теперь вы можете воспользоваться этой информацией.

1. Вы должны преобразовать выход RS-422 в RS-232, чтобы ваш компьютер мог разговаривать к получателю. Здесь вы можете найти отличные инструкции. http://www.ad6a.com/Z3801A.html Сделайте свой собственный кабель RS-232, используя только три контакта, указанные в инструкции. Не пытайтесь использовать готовый кабель или коммерческие преобразователи - они не будут Работа.Соединение RX и TX должно быть изменено на стороне ПК, поэтому убедитесь, что внимательно следить за распиновкой.

2. У вас должен быть стабильный источник питания с измерителем постоянного тока на 48 В и 1 А. Это было бы полезно иметь возможность сначала поднять напряжение до 50 вольт, пока генераторная печь нагревается. Когда ток упадет примерно до 0,4 ампера Затем вы можете установить напряжение как можно ближе к 48 В. Сила разъем на задней панели приемника имеет положительный вывод напряжения на Топ.

3. Подключите новый кабель RS-232 к приемнику и компьютеру через последовательный порт. порт. Установите COM-порт компьютера на: 19200 бод, бит данных 7, стоп бит 1, четность к нечетному, нет управления потоком. Загрузите бесплатный SatStat программа. HP Satstat программного обеспечения. Установите настройки COM программного обеспечения, как указано выше, с помощью соответствующий COM-порт. Установите LAT и LONG как можно ближе к текущему расположение. Это очень важно. Иначе может уйти приемник часов или, что более вероятно, дней для получения этой информации со спутников. Помните, что это относительно старая технология GPS и причина того, что устройство излишек. Установить программное обеспечение в режим ОБЗОР. Отойдите на пару часов и позвольте ресивер делаю это вещь. Вы можете найти информацию обо всех этих шагах в файлы справки программного обеспечения. Также обязательно прочтите всю информацию Вот. http://www.realhamradio.com/GPS_Frequency_Standard.htm

4. Если наконец-то вы получите зеленый индикатор блокировки GPS. Просто позвольте ресиверу стабилизироваться на несколько дней.Вам действительно стоит получить профессиональное программное обеспечение от Дэйва, AD6a http://www.realhamradio.com/gpscon.htm Это не бесплатно, но сделает работу с ресивером УДИВИТЕЛЬНЫМ проектом.

5. Когда вы закончите, взгляните на мои выходные данные приемника и сравните его с ваш. Они должны быть похожи. http://www.101science.com/gpsstat.htm График показывает напряжение коррекции генератора, карта показывает текущий GPS отслеживаемые спутники и другая панель технических данных о приемнике.

Примечания: Видите, ничего не поделаешь. Я неделями играл с ресивером (ну, признаюсь, месяцев), пока я, наконец, не решил попробовать преобразование разъема RS-232. До в тот раз я думал, что смогу запустить его, просто включив, чтобы я мог использовать выход 10 МГц. Но у него никогда не было блокировки GPS, и осциллятор будет дрейф без поправок GPS. Достаточно простого пути - не сработало. Вы должен выполнить преобразование и загрузить программное обеспечение, чтобы оно заработало.


GARMIN GPS
iQue 3600 pda
НОВИНКА! Товар - цветной дисплей карты
Adderss book + Palm PC
и GPS all-in-one
Отлично для всех

- Обработка сигналов: Спектр Лаборатория, AVS Audio утилиты, Easygram, Хамскоп, FFTDSP, WinTone декодер

- К1БВ Каталог наград, список более 3000 наград

- Бельгийский-P10, 10 провинций Бельгии

- BCA-castels, 132 бельгийских кастеля

- Кастели Франции, 2642 Castels, DFCF и другие связанные награды

- СЕА, 45 стран-членов Совета Европы

- DCI, 104 итальянских кастеля, претендующих на награду DCI (e.г. CN-040 и др.)

- EA-острова, 446 испанских островов (например, ISN 01-1-1 и т. Д.)

- EWWA, 326 участников (есть небольшие отличия от DXCC!)

- департамент Франции, 22 департамента Франции

- IIA-острова, 789 итальянских островов

- IOTA, ссылка на домашнюю страницу RSGB IOTA

- IOTA, 1192 острова в воздухе (e.г. EU-xxx и т. Д.)

- IOCA, 231 хорватский остров (например, CI-xxx и т. Д.)

- Карта районов Японии (с J0 по J9)

- JCC-JCG, все японские префектуры, города и ружья

- LGT-WLH, перечислить около 1000 маяков от WLH, единственный официальный для DX-походов

- LGT-ARLHS, список около 6000 маяков по всему миру, отсортированных по странам, 344 КБ.Exe файл для извлечения.

- WABA, более 130 позывных, используемых антарктическими базами

- RU-область, 92 области (края) россии с комментарием о русском языке позывные

- РУ-Робинсон, 159 островов группы членов русского Робинзона

- Округа США, 3095 округов США и 418 округов вдохновлены подданными коренных американцев


ГРУППА СТРОИТЬ ПЛАНЫ

Какие режимы умеют На каких частотах пользуюсь?
Ответ: Проверьте план диапазона IARU: IARU Регион 1 BandPlan

Частота Диаграммы размещения http: // www.ntia.doc.gov/osmhome/allochrt.html

ARRL Планы диапазонов
Распределение частот.
СПЕКТР: Версия для печати Таблица любительского радиочастотного спектра:
http://www.arrl.org/FandES/field/regulations/USbands.pdf

Версия IARU индивидуальные планы группы представлены на отдельных страницах для большее удобство пользователей. Индивидуальные планы на 50-52 человека. МГц, 70-70.5 МГц, 144-146 МГц, 430-440 МГц, 1240-1300 МГц, 2300-2450 МГц, 3400-3475 МГц, 5650-5850 МГц, 10,0-10,5 ГГц, 24,0-24,5 ГГц, 47,0-47,2 ГГц

  • Средний Частота (СЧ) (от 0,3 до 3 МГц)

  • Высокая Частота (ВЧ) (от 3 до 30 МГц)

    • 80 метров (3.5-4,0 МГц)

    • 60 метров (пять каналов: 5,332, 5,348, 5,368, 5,373, 5,405 МГц)

    • 40 метров (7,0 - 7,3 МГц)

    • 30 метров (10,1 - 10,15 МГц)

    • 20 метров (14.0 - 14,35 МГц)

    • 17 метров (18,068-18,168 МГц)

    • 15 метров (21,000-21,450 МГц)

    • 12 метров (24,890-24,990 МГц)

    • 10 метров (28.0 - 29,7 МГц)

  • Очень Высокая частота (VHF) (от 30 до 300 МГц)

  • Ультра Высокая частота (УВЧ) (от 300 МГц до 3 ГГц)

    • 70 сантиметры (420-450 МГц)

    • 33 сантиметры (902-928 МГц)

    • 23 сантиметры (1240-1300 МГц)

  • Нажмите план группы, о котором вы хотели бы получить информацию.
    (включает полосы симплексных частот, которые вы можете использовать.)

Частота Диаграмма распределения для загрузки и печати - PDF: http://www.arrl.org/FandES/field/regulations/Hambands_color.pdf
Дополнительные диаграммы http://www.ntia.doc.gov/osmhome/allochrt.html
Контакты международного радио http://www.iaru.org/iaru-soc.html
AC6V Ссылки: http://ac6v.com/callfreq.htm
Маяки http: // ac6v.com / beacons.htm

60 СЧЕТЧИКИ - НОВОСТИ -

новая пятиканальная 60-метровая любительская разводка становится доступна США Радиолюбители в полночь (12:00) по местному времени 3 июля. Обозначение местного времени означает, что любители на территории США Скорее всего, Гуам станет первым, кому понравится новая группа.

FCC предоставила любителям возможность использовать пять 2.Каналы шириной 8 кГц с центральные частоты 5332, 5348, 5368, 5373 и 5405 кГц. В каналы будут доступны для лицензиатов общего и более высокого класса. В только разрешенным режимом будет USB-телефон с верхней боковой полосой, и 50 Вт ERP будет максимально допустимая мощность. Пользователи 60-метровых каналов должны установить свою несущую частоту1,5. кГц ниже центральной частоты канала. ARRL предлагает ограничение пропускной способности передаваемого звука до 200 Гц на нижнем уровне и 2800 Гц на верхнем конце для общей полосы пропускания 2.6 кГц. ARRL рекомендует любителям рассмотреть возможность модификации существующего любительского оборудование для работы на 60 м. связаться с оборудованием производителя за советом.

Подробнее о том, как правильно работать на этих новых частотах от мистера Дуга Сайт Смита http://www.doug-smith.net/sixty.htm

FM Голосовой односторонний режим

10 МЕТРОВ (диапазон 29 МГц)

29.600 Mhz - это национальная симплексная частота FM в этом диапазоне. Несколько Симплексный режим FM также происходит на частоте 29,500 МГц.

6 МЕТРОВ (диапазон 50-54 МГц)

52,525 Mhz - это национальный FM симплексная частота на 6 метров. Также используются 52,490 и 52,510 МГц. Другой FM симплекс активность происходит в 51.Диапазон от 100 до 52000 МГц.

2 МЕТРОВ (144-148 МГц)

146,520 Mhz - это национальный FM частота симплексных вызовов. Следующие голосовые симплексные частоты FM используются на 2 м, на основе частоты 15 кГц матрица интервалов .: * 146,400, 146,415, * 146,430, 146,445, * 146,460, 146,475, 146,490, 146.505, 146,520, 146,535, 146,550 , 146,565 и 146,580 МГц. 147,420, 147,435, 147,450, 147,465, 147,480, 147,495, 147,510, 147. 525, 147,540, 147,555 и 147,570 МГц также используются.

Примечания: 1) Перечисленные выше симплексные частоты FM находятся на матрице 15 кГц, которая является ближайшим рекомендованным интервалом, когда FM-радиопередатчики настроены на максимальное аудио отклонение 5.0 кГц. Работа на частотах с более близким интервалом чем 15 кГц вызовет проблемы с помехами в соседнем канале. частоты с каждой стороны. Вмешательство будет вызвано работой на каналах 5 и 10 кГц между перечисленные выше симплексные частоты или рядом с входами ретранслятора или выходы.

2) * 146.400 (дополнительный ввод для 147.00), 146.430 (ввод для 147.030) и 146.460 (ввод для 147.060) иногда используются как вводные для 147.000, 147.030 и 147.060 Ретрансляторы МГц вместо частоты 600 кГц над ретранслятором вывод. Обязательно проверьте, используются ли эти частоты до работы FM симплекс на этих частотах в штате Миннесота.

3) Цифровые режимы (пакетное радио) должен Не используйте перечисленные выше симплексные FM-частоты как более широкий интервал (рекомендуется 20 кГц) необходим между соседними частотами для использования пакетной радиосвязи. Матрица разнесения 20 кГц частот, близких к 145,010 МГц и 145,610 Mhz доступен для пакета ..

222 МГц (222-224 МГц, иногда называют 1 1/4 метровый диапазон)

222,350 Mhz - это национальная частота симплексных вызовов FM.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
