Не работают дворники ВАЗ-2115: причины неисправности

Главная » ВАЗ 2115

Рубрика: ВАЗ 2115

Ресурс работы дворников на ВАЗ-2115, как и на любом другом автомобиле рассчитан на длительный срок эксплуатации. Различные неисправности, как правило, появляются по причине неправильного использования этого механизма. Обычно подобные неприятности происходят в зимнее время, когда щетки просто примерзают к стеклу, а водитель, не замечая этого, включает электродвигатель, приводящий в действие дворники.

Сломаться может как электрическая, так и механическая составляющая стеклоочистителей. Далее в статье мы расскажем вам об особенностях поиска неисправностей дворников на ВАЗ-2115.

Основные неисправности дворников

Стеклоочистители лобового стекла имеют несколько режимов работы:

1. Прерывистый, когда движение щеток осуществляется с паузой.
2. Низкая скорость.
3. Высокая скорость.
4. Разовое очищение стекла.
5. Работа щеток с омывателем.

Читайте также: Почему не работает датчик температуры ВАЗ-2115 инжектор

К основным неисправностям механизма относятся:

1. Полный отказ от работы, когда не один режим очистки не включается и не слышно работы моторчика. Для устранения такой поломки проделайте следующие действия:

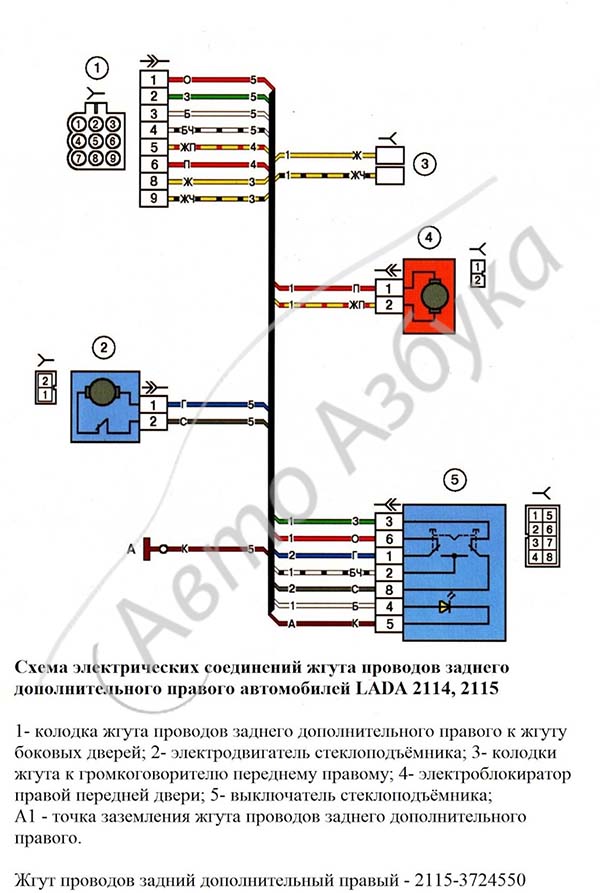

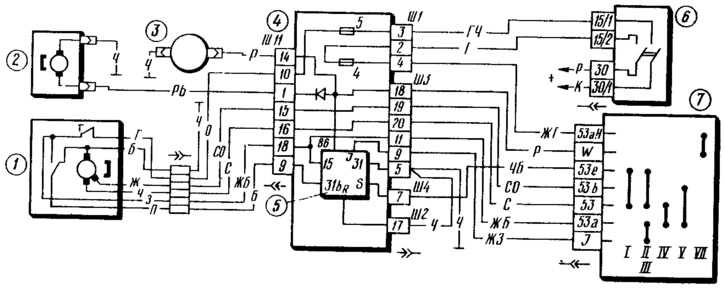

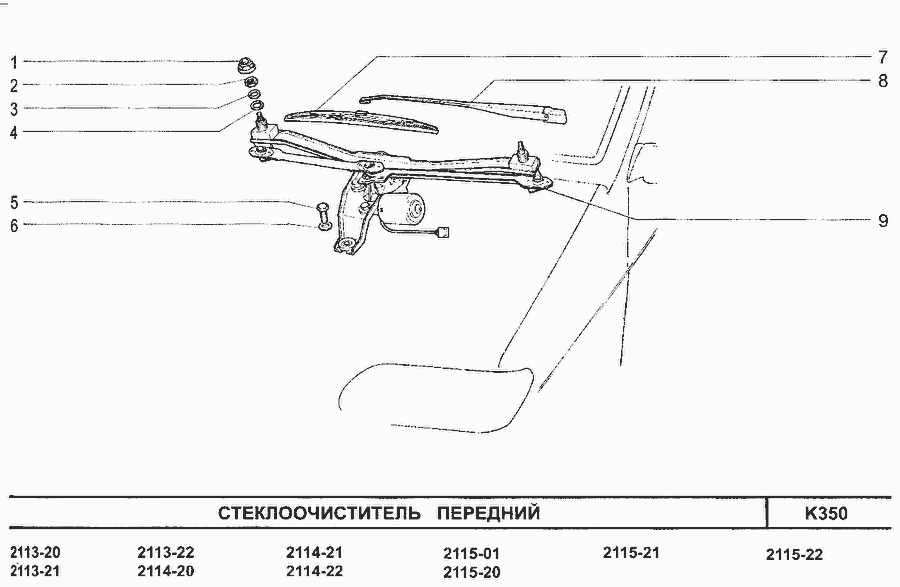

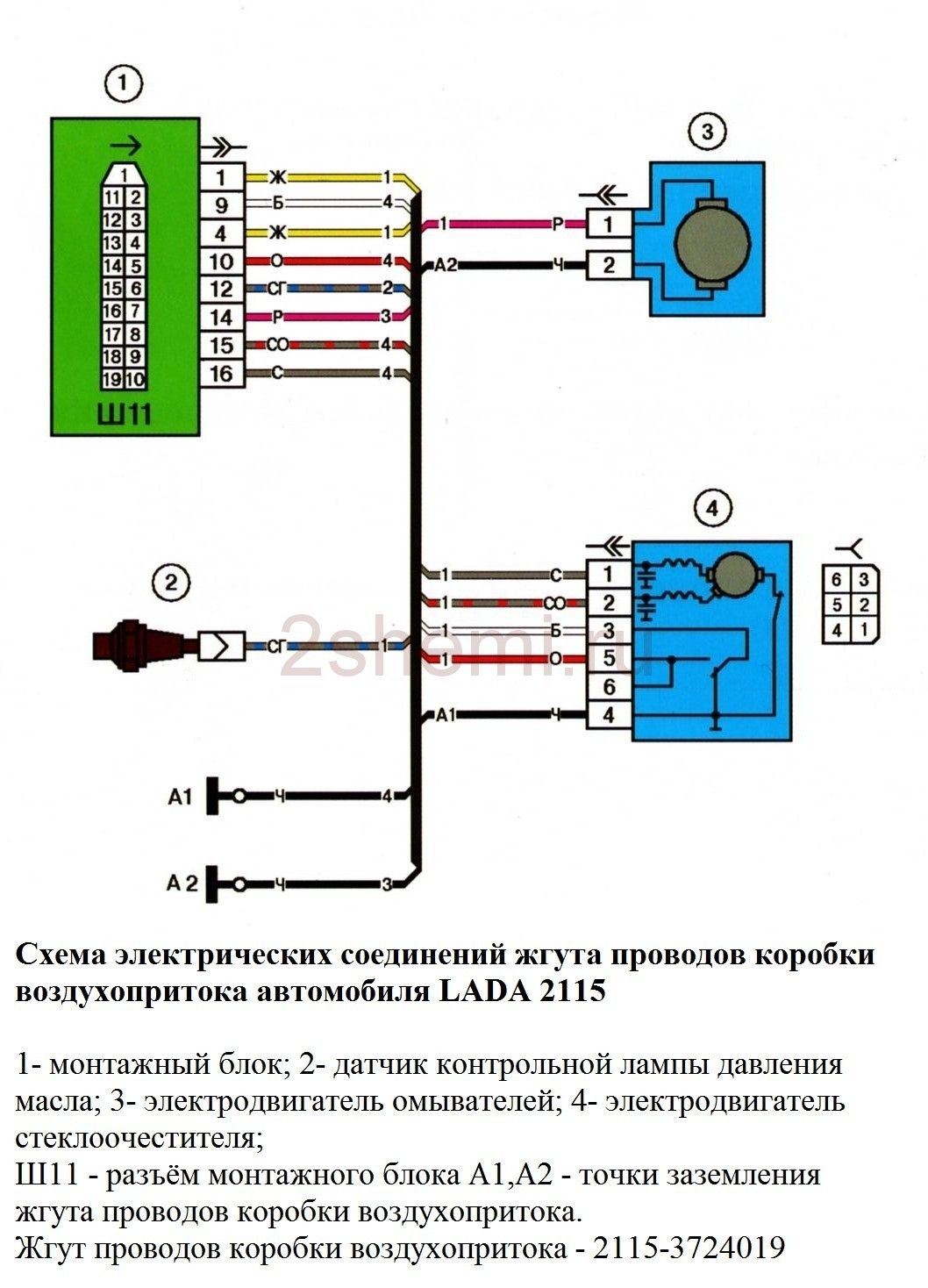

• удостоверьтесь, что на шестую клемму подается напряжение 12 В, а на четвертой проверьте массу. Посмотрите питающие схемы, а именно: четвертый и пятый предохранитель, переключатель, замок зажигания, монтажный блок и так далее;
• посмотрите, правильно ли работает переключатель режимов. Присутствует ли управляющее напряжение на 1 и 2 клемме разъема стеклоочистителя, в то время как происходит переключение режима работы;
• удостоверьтесь, работает ли электрический мотор. Если проблема в нем, тогда понадобится демонтаж и разбор.

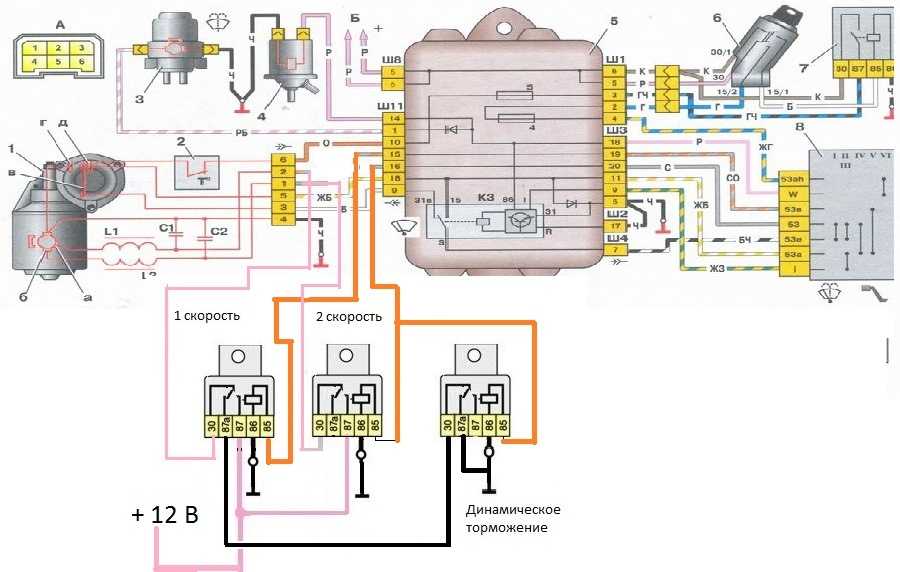

2. Не работает прерывистый режим, когда все остальные функционируют как обычно. Основной причиной в этом случае является неисправность реле «КЗ» на схеме. Проверить его можно методом подмены на исправное устройство.
3. Щетки дворников не доходят до своих положений в верхнем и нижнем положении. Очистители останавливаются каждый раз в разных местах. Причинами этой поломке могут быть:

• выход из строя концевого выключателя в моторе. Для решения проблемы нужно заменить весь электромотор целиком. Если вы обладаете неким опытом в ремонте, можно попробовать починить выключатель;
• неверная калибровка положения дворников. В таком случае нужно правильно отрегулировать их расположение;
• вал привода механизма щеток начал обходиться. Для решения проблемы нужно просто разобрать и заменить необходимые детали.

4. Мотор работает, но щетки не сдвигаются с места. Неисправности ищите в месте приводного вала стеклоочистителя. При необходимости нужно заменить шлицевую часть мотора. Дополнительно может раскрутиться гайка, которая фиксирует шток механизма к валу мотора. Для решения проблемы затяните гайку.
5. После включения омывателя не включаются дворники. Причиной такому поведению может быть неисправный переключатель режимов, который нужно заменить. В ином случае возможна нестабильная работа монтажного блока. Для выявления причины измерьте напряжение на 9 и 18 клемме.
6. Стекло плохо очищается. В таком случае проверьте состояние щеток, возможно, они потеряли эластичность или стерлись ввиду длительного срока эксплуатации. Для решения просто замените щетки на новые детали.

Читайте также: Где находится датчик температуры на ВАЗ-2115

Посмотрите внимательно на стекло, возможно, на него попали масляные материалы от впереди едущих машин или после воскования на мойке.

Помойте стекло специальным очищающим средством и проблема должна быть решена.

Читайте также: Самодиагностика ВАЗ-2115 своими руками

Итог

Только что мы рассмотрели наиболее распространенные неисправности стеклоочистителя на ВАЗ-2115. Некоторые из них могли появиться в процессе длительной эксплуатации автомобиля, а другие – вследствие неверного использования дворников (зимой, например). В результате теперь вы знаете, что делать в каждой конкретной ситуации. Все работы по устранению неисправностей вполне можно проводить самостоятельно. Если вы не хотите заморачиваться с этим, тогда лучше обратиться к профильному специалисту.
