КВ Трансиверы — R3RT

Yaesu FTdx-3000



Трансивер Yaesu FTDX-3000 — относится к аппаратам среднего класса, но по своим параметрам технических характеристик приближается к топовому трансиверу FTdx-5000. Он работает на всех любительских
диапазонах от 160 до 6 метров и его выходная мощность составляет мощность от 5 до 100 Вт.

Приёмники у них очень похожи по качеству и обеспечивают очень высокое качества принимаемого сигнала в условиях сильно загруженного эфира. И хотя этот аппарат не претендует на сравнение с
изделиями более высокого класса, например, — с FTDX5000 и подобными ему, но при сравнении с другими аппаратами этого ценового диапазона он оптимален с точки зрения отношения цена/качество.

Первая ПЧ приёмника с преобразованием вниз составляет 9 МГц, что позволяет подключать встроенные  руфинг-фильтры с хорошей прямоугольностью и полосой пропускания 600, 3000 Гц или 300 Гц
(опция).



Особенности трансивера:

— Улучшенная схемотехника входных цепей приемника позволила получить параметры, не хуже, чем у FTDX5000,    при использовании фильтра 600 Гц и расстройке на 2 кГц коэффициент IP3
составит +33 дБ.

— 32 разрядный цифровой сигнальный процессор (DSP) позволяет значительно ослабить помехи от соседних          станций.

— Высококонтрастный цветной ЖК-дисплей  4,3 дюйма (11 см)  высокого разрешения  (480 x 272 точек) с широкими   углами обзора и высокой контрастностью, на котором отображается
вся оперативная информация и различные    режимы настроек трансивера, что обеспечивает повышенную оперативность и наглядность для  пользователя. —— Высокоскоростной анализатор
спектра, работающий в реальном времени, который расположенный ниже TFT  дисплея с обзором спектров принимаемых сигналов в полосе от 20 кГц до 1 МГц.

— Отдельная цифровая шкала цифровая шкала с отображением  частоты над валкодером.

— Возможность установки дополнительного кодера/декодера RTTY/PSK.

— Применение кварцевых руфинг-фильтр, аналогичных  FTDX5000.

— Встроенный разъём USB, позволяющий исключить дополнительные внешние модемы для соединения с    компьютером.

r3rt.jimdo.com

Выбор SDR трансивера | RUQRZ.COM

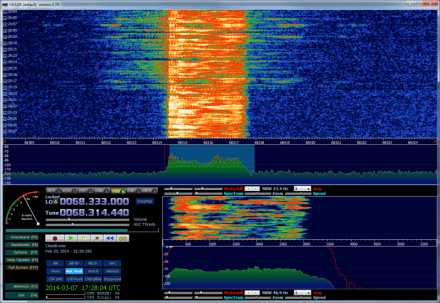

Самое главные достоинства SDR — потрясающая панорама событий эфира, когда вы не просто тупо уставились в цифровую шкалу, а видите и ощущаете реальную его обстановку. Второе качество — «обалденный» приемник, который почему то не шипит и не шумит позволяя сделать любую мыслимую полосу пропускания без «перезвонов» и дополнительных затрат.

Впервые я попробовал SDR в 2010 году. С того времени я прочно оседлал этого коня и в ближайшей обозримой перспективе не собираюсь с него слезать. Ни один самый лучше — дорогущий Yaecomwood/Елекрафтор более не достоин моих ушей. Я лишь сожалею о том, что не удосужился сделать этого раньше. Информации было достаточно, но смущало необъяснимое внутреннее предубеждение, как по всей вероятности и многих нынче.

Поскольку в моем шэке перебывали почти все известные SDR аппараты, то думаю, что могу дать неискушенному в вопросе аматору совет по выбору достойного приобретения.

Первое поколение СДР

Все началось с американца Flex-1000. Благодаря подвижническим усилиям группы энтузиастов, среди которых в первую очередь отмечу RW3PS и UT2FW, SDR-техника получила достаточно широкое распространение на просторах СНГ. Появились клоны тысячника. Я сам начинал с модели от UR4QBP. Именно тогда я понял — это радио мечты и надо двигаться дальше. Тысячники и их многочисленные клоны конечно же остаются работопригодными, но начиная со второй версии управляющей программы PowerSDR фирма FlexRadio более эту серию не поддерживает. Поскольку прогресс двигается вперед семимильными шагами, считаю приобретение Flex-1000 подобного трансивера занятием бесперспективным. Кроме всего прочего надо углубленно дружить с HT.

Уходящее поколение от FLEX

Flex-5000 несомненно самый совершенный из всей линейки. У него великолепные параметры приемника, 100 ватт выходной мощности, автотьюнер. Особым его качеством является мощнейший антенный селектор, который позволяет коммутировать и антенны и дополнительные конверторы, трансиверы, приемники, сплиттеры в самых немыслимых комбинациях. Плюс возможность опциональной достройки трансивера вторым автономным приемником (с такими же высокими параметрами) и VHF/UHF трансвертером. Одним словом ЭКСТРА класс. Два недостатка. Первый — необходимость иметь в компутере специфический порт IEE1394 (FireWire). Второй — относительно высокая цена. Базовая конфигурация около 3тд. (Фирмой была выпущена модификация 5000С, которая представляла из себя моноблок с компьютером вместе. Во-первых, это безумно дорого. Во-вторых, это путь в никуда, т.к. компьютерный прогресс на столько стремителен, что не успеваешь за ним угнаться. Встроенный в 5000С компутер по сегодняшним меркам допотопен).

Flex-1500 маленький симпатичный аппарат на USB шнурке. Для тех, кто не бьется в контестах, для тех у кого ограниченный бюджет эта игрушка в самый раз. За 600-700 у.е. вы получаете визуально то же самое, что и в других SDRах — шикарную панораму ничем не отличающуюся от старших братьев. Ведь управляющая программа PowerSDR от FlexRadio единая для всей линейки серии 1000-1500-3000-5000. Приемник здесь середнячок, т.к. используется не самый продвинутый аудио кодек в основном и определяющий качественные показатели ресивера (хотя как смотреть: в ранге таблицы QST Magazine Product Reviews он выше, чем многокилобаксовые топ-модели).

Flex-3000 — на мой взгляд оптимальный вариант, лучший выбор по соотношению цена/производительность. В начале его от меня отталкивала некая несуразность внешнего вида, но это свойство оказалось абсолютно обманчивым. Аппарат превосходно вписался на моем рабочем столе и является ныне основным. Приемник почти такой же как и у старшей модели 5000. Меньше полоса обзора, она равна 96 кГц против 192-кГц у Flex-5000. Но, к слову, 96 кГц наиболее удобная полоса обзора. Она прекрасно сочетается и с цифровыми программами. На выходе передатчика имеем 100-120 ватт и автотьюнер, что является плюсом при отсутствии антенн. Аппарат весьма неприхотлив, легко разбирается для чистки и ремонта, если таковой понадобится. Добавлю. Для снижения уровня шума я заменил вентиляторы охлаждения. Теперь трансивер практически не слышно.

Замечу, клонов этого поколения от наших умельцев не последовало, т.к. кроме схем «железа» требовались микропрограммы управления Firmware, а такое по всей видимости оказалось недоступным и непосильным.

Новое поколение SDR

Основано на технике прямой оцифровки радиочастотного сигнала — DDC. Лидером здесь несомненно является открытый проект HPSDR начавший свой путь с публикации Phil Harman VK6APH (now VK6PH) в 2008 году и впервые презентованный на Dayton Hamvention в 2010 году. Итогом проекта стал одноплатный трансивер HERMES, на базе которого сделано ряд законченных конструкций: индийские Anan и Angelia, украинский DUCSI.VD, воронежский конструктив с 300-т ваттным усилителем, и, вероятно, есть иные производители. Аппарат суперский. Заполучив плату HERMES и приделав к нему любой подходящий усилитель коротковолновик получает непревзойденный инструмент для работы в эфире. Плату с небольшим (до 10-15 ватт) можно встроить в отсек жестких дисков компутера и запитать его от того же БП. При этом получается замечательный моноблок. Дополнительный плюс — управляющая программа построена на базе PowerSDR, что позволяет оператору не переучиваться и не перестраиваться на новый лад. Имеется встроенная возможность управления трансивером с помощью медийного пульта HERCULES. Для HERMES создано ряд интересных программ и полезных программ сторонними программистами. Одна из них HermesVNA, превращающая трансивер в высокоточный векторный анализатор (аналог многокилобаксовых приборов). Ныне приверженцы HPSDR начали осваивать технологию линеаризации амплифайеров при помощи компенсации предискажений. Почитать, посмотреть и «пощупать» можно по этой ссылке. Эффект ошеломляющий.

Таганрогскими радиолюбителями-конструкторами создан российский DDC трансивер SunSDR2. Принцип работы тот же самый, детали разные. Но программная оболочка имеет иной внешний вид, к которой прежнему владельцу Flex подобных систем придется приспосабливаться. Но в конце-концов это дело вкуса и привычек. Сам аппаратик замечательный, у него большое будущее по развитию программного обеспечения. Нельзя сбрасывать со счетов, что это отечественный производитель, а значит гарантийное и постгарантийное обслуживание не будут обременительными. Для информации: пустячный ремонт Flex-5000 в Штатах обошелся моему другу в полтыщи зеленых. В то же время стоит обратить внимание на любопытную статью RN3KK.

Интересна разработка DDC трансивера ZS-1 из С-Петербурга. Хотя динамические качества приемника выше, чем у таганрогской модели, есть и несомненный недостаток — отсутствие встроенного DAC, что приводит к ощутимым задержкам сигнала в процессе его обработки.

Тем не менее, программа Zeus Radio сейчас находится в стадии активного развития и кто знает что будет дальше. Желание авторов сделать её мультиплатформенной вызывает уважение. Парни из Питера стремятся к развитию.

В ближайшие дни на рынке должен появится итальянский DDC трансивер FDM-DUO, который позволяет работать и без компьютера, т.е. имеет встроенный блок DSP и управляющую микроЭВМ.

А что же легендарный Flex?

Фирма в 2013 году выпустила на рынок линейку DDC трансиверов 6000 серии. Принцип обработки тот же, что и в HPSDR. К сожалению ценовая политика производителя направлена на состоятельных покупателей. Программное обеспечение до конца не доработано и первая полнофункциональная версия SmartSDR ожидается лишь к концу 2014 года и будет платной для последующих обновлений.

Мне видится, что клоны HPSDR вскоре будут «шлепать» как пирожки на рынке самые разные производители, в том числе и ребята из поднебесной. Так что скорее всего политику ценообразования флэксам придется поменять.

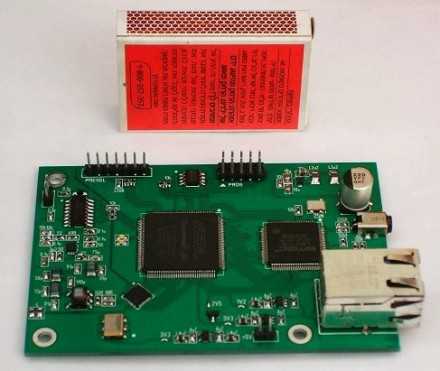

В конце апреля 2014 появился самый маленький (100х75мм) DDC трансивер HiQSDR-mini от David Fainitski из Германии, который изначально задумывался как клон всем известного HiQSDR, однако впоследствии, схемотехника ушла от оригинала значительно. По заявлению автора это будет самый дешёвый на сегодняшний день SDR DDC трансивер.

Предысторией HiQSDR-mini явился SDR DDC приёмник Minor того же автора с размерами PCB 90х60мм. Приёмник классный, слов нет. Великолепно работает под PowerSDR (by OpenHPSDR). Реализация VAC&CAT — 100%. Встроенная поддержка Hercules DJ Control. Что очень понравилось: минимальная задержка обработки сигнала (сравнивал с IC-756, сигналы идут почти вровень). Такой задержкой можно пренебречь даже при приёме скоростного CW.

Minor 1.2

В июле 2014 David подготовил к выпуску окончательный вариант Minor ver.1.7. В приёмнике добавлены существенные модернизации ещё более улучшающие качество приёма, в т.ч. и диапазонные полосовые фильтры на входе. Размер приёмника в корпусе наряду с его высочайшими параметрами вызывает восхищение, всего 98х70мм. Это в полтора раза меньше моего мобильника. Цена на приёмник весьма демократичная и на сегодня это самый дешёвый на мировом рынке DDC RX такого класса (250 у.е).

Minor 1.7

Как и следовало ожидать, Flexradio Systems выпустила на рынок модель 6300 по более-менее вменяемой цене $2,499.00. То есть, это такое своеобразное подобие Flex-3000 из прошлой линейки. Параметры почти те же, что и у старших братьев 6000, но без излишеств и фенечек. Зато полезные опции как автотюнер, пульт с валкодом и кнопками управления придётся покупать за отдельную плату. Радует бесплатная доставка, правда не ясно касается она всего шарика или только штатов.

Flex-6300

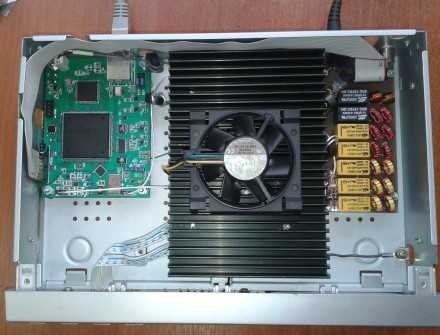

Борис RW6HCH приобрёл готовую плату HiQSDR-mini и на её базе изготовил законченный DDC трансивер:

HiQSDR-mini RW6HCH

Результатом остался доволен.

Вывод

Если есть желание попробовать SDR технику и не морочить себе голову компьютерными и сетевыми познаниями, начните с недорогого, но классного DDC приемника Afedri (скачал/запустил бесплатную программу и работай — практически plug-n-play). Его можно использовать и в связке с обычным трансивером. Весьма подходящим и более продвинутым вариантом для решения такой задачи может быть и DDC приёмник Minor у которого и динамика выше и задержка обработки сигнала меньше. Если же есть желание сразу пересесть на СДР — прямой путь к подходящей конструкции DDC трансивера. Все дело в ваших возможностях.

Много разговоров о трудностях использования SDR в соревнованиях. В основном они исходят от тех догматов, кто SDR видел лишь на картинках. Не вдаваясь в детали подчеркну, что именно SDR предоставляет уникальные возможности для участия в соревнованиях, которых традиционный сундук не имеет принципиально. На вскидку, победа в Кубке России, победа в SAC contest, победа в первенстве ЮФО, победа в подгруппе CQ-M, ряд призовых мест в достаточно престижных контестах 2012года и пр и тд. Хотя я не контестер в полном понимании этого слова. Так себе, суечусь по старой памяти 😉

Владельцу SDR следует обратить внимание на компутер и монитор. Первый должен быть достаточно высокопроизводительным и безотказным. Второй с максимальными физическими размерами и разрешением с тем, чтобы на одном экране разместить возможно большее количество окон с запущенными программами. Я использую монитор 27″ с разрешением матрицы 2560х1440. Хотя и люблю ноутбук, но считаю его малоподходящим для радиолюбительского шэка.

Сегодня любительская радиостанция должна строится не на основе приемопередатчика (как многие ошибочно считают), а на основе хорошего компутера, который связывает все устройства радиостанции, Интернет, оператора в единое информационно-коммуникационное поле и позволяет решать задачи любительской связи на самом современном уровне.

Удачи. 73,
de R6YY

Что еще почитать по теме:

www.ruqrz.com

Аппаратура | RUQRZ.COM — сайт радиолюбителей.

Аппаратура

трансиверы, приемники, передатчики, радиолюбительская аппаратура

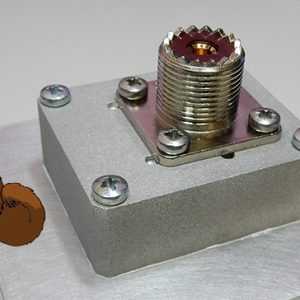

Для многих радиолюбителей вопрос приобретения хорошего эквивалента нагрузки, для настройки передатчиков или усилителей стоит очень остро. Фирменные решения стоят достаточно дорого и не всегда доступны. Обычно нам на помощь спешит Китай, но тут подсуетились и отечественные производители и в этом обзоре я рассажу о новом, достаточно бюджетном решении от хорошо всем известного Павла Горячева (RK3AUK). Собственно, герой этого обзора не совсем эквивалент нагрузки. Это набор для самостоятельного изготовления достаточно мощного эквивалента. Назвал его автор ласково и с душой — “Чебурашка”. Почему, будет понятно в процессе повествования. Обзор не будет очень длинным, поскольку эквивалент не радиостанция и долго рассказывать про него достаточно сложно, но я постараюсь осветить все стороны этого изделия.

Читать далее →

Компания ICOM на выставке Ham Fair 2017 в Токио (Япония) любителям УКВ представила свою новинку — трансивер ICOM IC-9700. Предположительно IC-9700 может стать приемником не менее популярного УКВ трансивера IC-910H.

Читать далее →

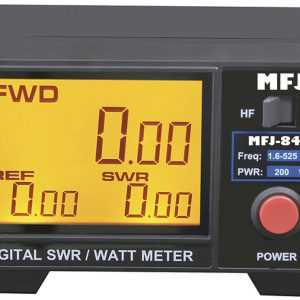

Любителей не стрелочных девайсов может порадовать новинка от MFJ, это цифровой КСВ-метр MFJ-849

Читать далее →

Новая рация должна по задумке Yaesu должна была заменить популярную радиостанцию Yaesu FT-60 в продуктовой линейке.
Рассмотрим основные отличия новой модели FT-65R от старой доброй FT-60R.

Читать далее →

Cпустя 6 лет после анонса Kenwood TS-590S, он появился у меня на столе. Начитавшись хвалебных отзывов о достоинствах и недостатках этого трансивера решил купить б/у и проверить сам насколько он хорош или плох. Трансивер на столе. s/n B42xxxxx в штатной комплектации, без опций, версия К. Это означает, что аппарат выпущен в феврале 2014 года для рынка США и в нем проведены заводские дополнительные доработки улучшающие или изменяющие (?) работу ALC и позволяющие работать в SSB без броска выходной мощности, на что жаловались владельцы трансивера используя его с внешними транзисторными и ламповыми усилителями, ибо они при броске мощности уходили в защиту.

Читать далее →

Представляем вашему вниманию очередную интересную новинку — смартфон Rangerfone S15 на базе операционной системы Android 4.4

Читать далее →

SDR приемник Commradio CR-1A

Читать далее →

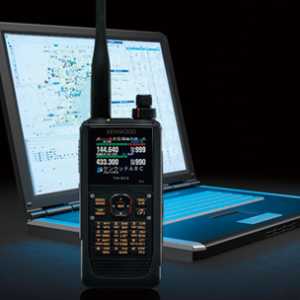

Новая радиостанция Kenwood TH-D74 с функциями поддержки протоколов APRS и D-STAR, Echolink, встроенным компасом и приемником GPS.

Читать далее →

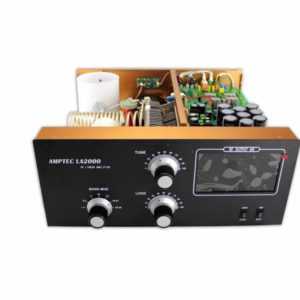

Новинка китайский производителей — усилитель Amptec HF2015DX со встроенным 5 дюймовым LCD экраном, выходная мощность 1200 Ватт.

Читать далее →

www.ruqrz.com

Трансиверы / Сайт радиолюбителей

Трансивер предназначен для проведения любительских CW и SSB радиосвязей в диапазоне 3,5 МГц. Чувствительность приемника — около 1 мкВ, динамический диапазон — до 90 дБ, выходная мощность передатчика — не менее 5 Вт. Питается трансивер от сети переменного тока напряжением 220 В.

Трансивер выполнен в универсальном корпусе, пригодном для различных радиолюбительских конструкций. Размеры корпуса — 223x195x101 мм — позволяют модернизировать трансивер, чтобы расширить его возможности и улучшить параметры.

Принципиальная схема транси-вера приведена на рис.1. Трансивер выполнен по схеме супергетеродина с одним преобразованием частоты. Промежуточная частота — 500 кГц, основным элементом селекции является электромеханический фильтр с полосой пропускания 3,1 кГц.



В режиме приема сигнал радиочастоты с антенного гнезда XW1 через контакты реле К1.1 поступает на двухзвенный перестраиваемый входной фильтр L1-C6-C3-VD1-VD2-C5-C7-L2, который перестраивается по частоте варикапами VD1 и VD2, управляемыми напряжением с резистора R5. С выхода фильтра сигнал поступает на затвор транзистора VT1, на котором выполнен истоко-вый повторитель, обеспечивающий согласование высокого выходного сопротивления ФСС с низким входным сопротивлением диодного кольцевого смесителя. Кроме того, истоковый повторитель усиливает ВЧ сигнал по току.

С истока VT1 сигнал поступает в одно из плеч диодного кольцевого смесителя VD3 — VD6. В другое плечо смесителя подается сигнал ГПД.

Собственно ГПД собран на полевом транзисторе VT11 по схеме индуктивной «трехточки». Напряжение на стоке стабилизировано параметрическим стабилизатором на стабилитроне VD21. Перестройка по частоте (4,0 — 4,3 МГц) осуществляется переменным конденсатором С59.

На транзисторе VT12 реализован буферный усилитель, связь между ним и ГПД — гальваническая.

ГПД, опорный кварцевый гетеродин (КГ) и электронный коммутатор частот объединены в единый блок гетеродинов. Опорный КГ выполнен на транзисторе VT17. Частота генератора стабилизирована кварцевым резонатором ZQ1 на частоту 500 кГц.

На транзисторах VT13 — VT16 реализован электронный коммутатор частот. На затворы VT13 и VT14 подается сигнал ГПД, а на затворы VT15 и VT16 — сигнал опорного КГ. Диоды VD22 — VD25 служат для более четкой отсечки сигналов между запертыми и открытыми транзисторами.

С выходов коммутатора в режиме приема сигналы подаются на первый (сигнал ГПД) и второй (сигнал опорного КГ) смесители трансивера. При изменении режима (Rx/Tx) сигналы на выходах меняются местами. Переключение режимов производится путем подачи напряжений +12 В Rx и +12 В Тх на резисторы R64 и R65.

Продукт преобразования диодного кольцевого смесителя VD3 — VD6 — сигнал ПЧ (500 кГц). С вторичной обмотки трансформатора Т1 он поступает на эмиттер транзистора VT2, на котором собран предварительный усилитель промежуточной частоты. Транзистор включен по схеме с общей базой. Такое включение транзистора позволяет хорошо согласовать низкое выходное сопротивление смесителя с высоким входным сопротивлением электромеханического фильтра. В режиме приема на базу через резистор R14 подается либо напряжение АРУ, либо напряжение ручной регулировки усиления (РРУ).

Основной элемент селекции — электромеханический фильтр (ЭМФ) на частоту 500 кГц с полосой пропускания 3,1 кГц. Входная обмотка ЭМФ с конденсатором С16 и выходная обмотка с конденсатором С20 образуют контура, настроенные на частоту 500 кГц. С обоих концов выходной обмотки сигнал ПЧ в про-тивофазе поступает на основной усилитель промежуточной частоты, выполненный на транзисторах VT3 — VT6 по схеме с улучшенной симметрией выходного сигнала. Этот усилитель имеет большое усиление (до 6000) и высокую устойчивость к самовозбуждению за счет наличия отрицательных обратных связей через резисторы R18 и R19. С противофазных выходов усилителя сигнал ПЧ в про-тивофазе поступает на кольцевой диодный детектор VD7 — VD10. На второй вход детектора с электронного коммутатора частот подается сигнал опорного КГ. Продукт преобразования на выходе детектора — сигнал звуковой частоты — поступает на предварительный усилитель низкой частоты, выполненный на транзисторе VT7, включенном по схеме с общей базой. Такое включение хорошо согласует по сопротивлению выход детектора с нагрузкой. Каскад на транзисторе VT7 совместно с каскадом на VT8 составляет электронный разветвитель сигнала, обеспечивающий коммутацию путей прохождения сигнала в различных режимах (Rx и Тх).

С коллектора VT7 НЧ сигнал через ФНЧ C29-L3-C30 поступает на резистор R30, с помощью которого осуществляется регулировка усиления по низкой частоте, и одновременно — на затвор транзистора VT9, на котором реализован усилитель сигнала АРУ. С движка резистора R30 НЧ сигнал поступает на основной усилитель низкой частоты, выполненный на микросхеме DA2. Выход усилителя нагружен на динамическую головку ВА1. Резистором R48 регулируют глубину отрицательной обратной связи.

Выпрямитель системы АРУ выполнен на диодах VD19 и VD20 по схеме удвоения напряжения. На транзисторе VT10 собран усилитель постоянного тока системы АРУ. В его эмиттер включен микроамперметр, играющий роль S-метра. Конденсатор С47 «подавляет» ВЧ наводки в цепи прибора РА1. Резистор R45 ограничивает сигнал «сверху», а диод VD18 создает нелинейность в области больших по амплитуде сигналов, увеличивая тем самым диапазон измеряемых сигналов, что делает более удобным отсчет на шкале S-метра. Диоды VD15 и VD16 не дают транзистору VT10 закрываться полностью при появлении мощных импульсных помех на входе трансивера, предотвращая тем самым щелчки в динамике. Время удержания системы АРУ зависит от емкости конденсатора С53.

Переключатель SA1 служит для отключения системы АРУ. При этом регулировка усиления по ПЧ осуществляется вручную резистором R34, а S-метр продолжает работать, т.к. коллектор VT10 подключается к делителю R37 и R38. При включенной системе АРУ регулировка усиления осуществляется как самой системой АРУ, так и РРУ.

В режим передачи трансивер переходит при подаче напряжения +12 В в точки схемы, обозначенные как»+12ВТх». При этом напряжение питания сточек «+12BRx» снимается. Сигналы «+12BRX» и «+12ВТх» формируются контактами переключателя SA4.

В режиме SSB сигнал звуковой частоты с микрофона БМ1 усиливается микрофонным усилителем, выполненным на микросхеме DA1. С выхода микрофонного усилителя (выводов микросхемы 8 и 9) НЧ сигнал подается на резистор R4, с помощью которого регулируют уровень этого сигнала, и далее с его движка через катушку L2, которая на звуковой частоте имеет очень малое сопротивление, на затвор транзистора VT1. По высокой частоте резистор R4 зашунтирован конденсатором С8.

Входной ФСС в режиме передачи замыкается на общий провод контактами К1.2. С истока транзистора VT1 НЧ сигнал подается на кольцевой диодный смеситель VD3 — VD6, который в данном режиме работает как балансный модулятор. В противоположные плечи смесителя через резисторы R8 и R9 подается опорное напряжение с КГ на частоту 500 кГц. Резистор R10 служит для балансировки модулятора. В балансном модуляторе несущая подавляется более чем на 40 дБ.

DSB сигнал снимается с обмотки трансформатора Т1 и подается на эмиттер транзистора VT2, включенного по схеме с общей базой. На этом транзисторе собран каскад предварительного усилителя промежуточной частоты. Он хорошо согласовывает низкое выходное сопротивление балансного модулятора с высоким входным сопротивлением контура, образованного конденсатором С16 и обмоткой ЭМФ. В базовую цепь VT2 в режиме передачи поступает постоянное напряжение, снимаемое сдвижка резистора R39, что обеспечивает регулировку уровня DSB сигнала.

ЭМФ подавляет нерабочую боковую полосу DSB сигнала, и на выходе фильтра присутствует SSB сигнал. С выходной обмотки ФСС SSB сигнал подается на УПЧ на транзисторах VT3 — VT6, а затем поступает на кольцевой балансный смеситель VD7-VD10. Здесь сигнал смешивается с сигналом ГПД, поступающим с электронного коммутатора частот. Продукт преобразования смесителя — ВЧ сигнал диапазона 3,5 МГц — усиливается предварительным усилителем на транзисторе VT8, включенном по схеме с общей базой (на коллектор VT8 подается напряжение +12 В). Транзистор VT7 в этом режиме заперт, т.к. на его коллекторе отсутствует напряжение питания. В то же время, положительное напряжение на его эмиттере улучшает «блокирование» переходов транзистора, уменьшая тем самым их негативное влияние на работающий транзистор VT8.

ВЧ сигнал с коллектора VT8 фильтруется полосовым двухзвен-ным фильтром L4-C39-C36-VD11 -C40-C39-VD12-L5 (настройка ФСС производится резистором R5), а затем поступает на предоконеч-ный усилитель мощности, транзисторы VT18 и VT19 которого включены по каскодной схеме с параллельным питанием и отрицательной обратной связью через резистор R73. С выхода усилителя сигнал подается на вход оконечного усилителя мощности на транзисторах VT20 — VT22. С эмиттеров выходных транзисторов УМ усиленный до 5 В ВЧ сигнал через П-контур C78-L7-C79 поступает на контакты К1.1 и далее, через разъем XW1, — в антенну.

С помощью катушки L8 часть выходного сигнала подается на схему контроля уровня. ВЧ напряжение выпрямляется диодами VD28 и VD29, включенными по схеме удвоения напряжения, а затем через усилитель постоянного тока на VT10 поступает на прибор РА1.

В режиме передачи CW сигнала вместо микрофона ВМ1 подключается телеграфный ключ SA2. Этот ключ, замыкая своими контактами через цепочку C43-R33 вход и выход микросхемы DA1, приводит к возбуждению микрофонного усилителя на частоте около 1800 Гц. Реализованный таким образом тональный генератор вырабатывает сигнал синусоидальной формы. Частота 1800 Гц выбрана достаточно высокой, чтобы вторая гармоника не попадала в полосу пропускания ЭМФ. Далее прохождение сигнала по передающему тракту ничем не отличается от в режима SSB.

Кроме того, с выхода НЧ генератора сигнал через переключатель SA3 и резистор R46 поступает на вход УНЧ, что обеспечивает самопрослушивание передаваемых телеграфных посылок. Провода, идущие к телеграфному ключу, должны быть экранированы.

Принципиальная электрическая схема блока питания трансивера приведена на рис.2. Блок питания состоит из понижающего трансформатора Т2, выпрямительного моста на диодах VD30 — VD33 и стабилизатора на выходное напряжение +12 В (DA3, VT23, VT24). В качестве регулирующего элемента используется транзистор VT24. Обычно такое включение транзистора применяют для получения отрицательного (относительно общего провода) стабилизированного напряжения. Однако в этой схеме на выходе относительно корпуса получено положительное выходное напряжение, что позволило «посадить на корпус» коллектор регулирующего транзистора. Как следствие, не требуется отдельный массивный радиатор. Кроме того, на эмиттере VT24 присутствует отрицательное напряжение относительно корпуса, которое можно использовать для запирания и регулировки усиления каскадов (например, на транзисторах КП302).

Стабилизатор обеспечивает выходное напряжение +12 В при токе нагрузки до 1 А, коэффициент стабилизации — не менее 4000. Опорное напряжение в стабилизаторе формируется цепочкой VD34-R85 и подается на неинвертирую-щий вход операционного усилителя. С помощью резистора R83 можно в небольших пределах регулировать выходное напряжение (от 11 до 13 В). Лампочка HL1 служит для подсветки шкалы, а также для сигнализации о включении блока питания. Ее можно заменить цепочкой из последовательно включенных светодиода и резистора сопротивлением 470 — 820 Ом. Эту цепочку лучше всего включить на выходе стабилизатора для сигнализации о наличии напряжения +12 В. Использование светодиода несколько ухудшает подсветку шкалы, но улучшает температурный режим устройства, что благоприятно сказывается на стабильности частоты ГПД.

Силовой трансформатор — унифицированный накальный трансформатор ТН17-127/220-50, рассчитанный на мощность 30 Вт. Он имеет три обмотки с выходным напряжением по 6,3 В (две из них — на ток 2,3 А, третья — на 0,92 А). Выводы трансформатора 2 и 4 (для упрощения на схеме выводы не указаны) соединяют перемычкой, переменное напряжение 220 В (сеть) подают на выводы 1 и 5, выводы 11 и 12 также соединяют перемычкой. В результате, на выводах 9 и 14 получают выходное переменное напряжение 13 В, которое подается на выпрямитель.

При выходной мощности трансивера до 5 Вт можно использовать все три обмотки трансформатора. Для этого перемычками соединяют выводы 8 и 9, 10 и 12, а выходное напряжение снимают с выводов 7 и 13 (за счет того, что две выходные обмотки имеют 5-вольтовые отводы, в сумме получается напряжение 5+5+6,3=16,3 В). В этом случае на выходе выпрямителя присутствует постоянное напряжение 23 В. При питании микросхемы стабилизатора таким напряжением улучшается как коэффициент стабилизации, так и коэффициент подавления пульсаций-до 10000.   Детали

В трансивере применены широко распространенные радиодетали. Постоянные резисторы — МЛТ-0,5, МЛТ-0,25, МЛТ-0,125, переменные — СПЗ-4аМ, СП4-1, конденсаторы — КТ, КМ, КСО, К50-6, К50-16, К50-35. Конденсатор С59 — дифференциальный, типа «бабочка» (от радиостанции Р821 или Р822 — изделие номер ЯД4.652.007). Его роторная пластина «посажена на корпус» через пружинящий латунный (или бронзовый) контакт, а статор-ные пластины для увеличения емкости включены параллельно.

Моточные данные катушек и трансформаторов приведены в таблице. Катушки L1, L2, L4, L5 заключены в алюминиевые экраны. Катушка ГПД выполнена на керамическом каркасе. С целью повышения добротности намотку лучше всего выполнить посеребренным проводом, но можно применить провод, указанный в таблице. Катушка L7 также намотана на керамическом каркасе, но ее можно выполнить бескаркасной. Для этого ее следует намотать на подходящей по размеру оправке (например, деревянной). Катушка L9 — дроссель ДМП-1,2 индуктивностью 30 мкГн. Его можно изготовить самостоятельно, намотав на отрезке стержня ферритовой средневолновой антенны. Длина сердечника — 25 мм, диаметр — 8 мм, обмотка содержит 26 витков провода ПЭЛ-0,69, намотанных виток к витку, длина намотки — 18 мм. Катушка L8 — два витка кросси-ровочного провода (жесткого, в полихлорвиниловой изоляции) вокруг антенного вывода (второй конец обмотки свободен).



Кварц ZQ1 — на частоту 500 кГц (корпус металлический, Б1).

Реле К1 — РЭС48А (паспорт РС4.590.201 или РЭС4.590.214), но для удобства монтажа и укорочения соединительных проводников в авторском варианте применены два отдельных реле — РЭС10 (паспорт РС4.524.303 или РС4.524.312) и РЭС49 (паспорт РС4.569.424).

Транзисторы КП302 можно заменить на КП307; КТ315 — на КТ342, КТ306, КТ316; КТ342 — на КТ306, КТ316; МП25Б — на МП26Б или КТ503; КТ608Б — на КТ603Б; КТ646Б — на КТ660Б или КТ630Е.

В кольцевых балансных смесителях диоды КД503 можно заменить на КД514 (результат должен быть лучше), а остальные коммутирующие диоды КД503 заменяются любыми аналогичными кремниевыми диодами. В балансном модуляторе диоды VD3 — VD6 желательно подобрать по идентичности параметров. Диоды Д2Е (Д18) можно заменить на Д9 с любым буквенным индексом.

Обозначение по схеме Число витков Провод Каркас Магнитопровод, подстроечники, каркас Примечание
L1, L4 40 ПЭЛ-0,16 Трехсекционный (3,5 мм), от карманных приемников Диаметр — 2,8 мм, длина — 14 мм, феррит — 600НН Отвод от 10-го витка, считая снизу (по схеме)
L2, L5 40 ПЭЛ-0,16 Трехсекционный (3,5 мм), от карманных приемников Диаметр — 2,8 мм, длина — 14 мм, феррит — 600НН
L3     Можно намотать на резисторе МЛТ-0,5 1 МОм (100 витков ПЭЛ-0,1) Дроссель ДМ-0,1-250 мкГн ±5%.
L6 36 ПЭЛ-0,41 10 Керамика Отвод от 12-го витка, считая снизу (по схеме)
L7 11 0,8 (посеребренный) 20 Керамика Длина намотки — 24 мм
L8 3 — 4 ПЭЛ-0,41     Вокруг антенного вывода
L9       Дроссель ДПМ-1,2 30 мкГн
Т1 34×2 ПЭВ-2-0,15 Кольцо К7х4х2 600НН Скрученными между собой с шагом 3 мм двумя проводами
Т2         ТН17-127/220-50

Вместо варикапов КВ127Г можно использовать и другие, с максимальной емкостью не менее 50 пФ. Это требуется для перестройки ФСС во всем рабочем диапазоне. При этом все четыре варикапа должны иметь одинаковые параметры.

Микросхему К174УН14 можно заменить на импортный аналог (TDA2003).

Измерительный прибор РА1 — микроамперметр с током полного отклонения 100 мкА (М476/3 от магнитофона «Романтик-3»).

Переключатели — МТ1 и МТЗ (микротумблеры), ВА1 — динамическая головка 0,5ГДШ-2 с сопротивлением катушки 8 Ом.

Конструкция


Трансивер выполнен в корпусе размерами 223x195x101 мм. В качестве шасси использована дюралюминиевая пластина толщиной 5 мм. Можно использовать пластину меньшей толщины, но при этом придется усилить ее края дюралюминиевыми уголками. В пластине пропилены фигурные отверстия под печатные платы (рис.3 и 4), просверлены отверстия как для соединительных проводников, так и для крепления печатных плат. Топология проводников и размещение деталей на плате микрофонного усилителя (МУ) приведено на рис.5.

ГПД, оконечный усилитель мощности и П-контур заключены в коробчатые алюминиевые экраны (толщина стенок — 1,5 мм). Глубина подвала шасси — 27 мм. Печатная плата микрофонного усилителя установлена внутри подвала на четырех пластмассовых стойках высотой 5 мм.

Основная часть радиодеталей установлена на 6 печатных платах, изготовленных из фольгированно-го текстолита толщиной 1,5 мм. ГПД, оконечный усилитель мощности и схема П-контура выполнены навесным монтажом на монтажных стойках и корпусных лепестках. Радиодетали перед установкой следует проверить. Транзисторы VT20 и VT21 имеют тепловой контакт с шасси через слюдяные пластины. Коллекторы транзисторов VT22 и VT24 имеют непосредственный тепловой контакт с шасси. Корпус микросхемы DA2 имеет небольшой алюминиевый радиатор охлаждения, однако его охлаждающий лепесток можно посадить непосредственно на корпус. Силовые диоды VD30 — VD33 блока питания также имеют небольшие алюминиевые радиаторы.

Передняя (рис.6) и задняя панели корпуса выполнены из дюралюминия толщиной 1,5 мм. Передняя панель спереди прикрыта пластиковой фалыипанелью (рисунок — «под ясень», толщина — 1,5 мм). На нее наклеены сделанные на компьютере бумажные этикетки с обозначениями органов управления. Этикетки защищены пластинами из оргстекла толщиной 2 мм. Шкала также прикрыта пластиной из оргстекла, а «динамик» — декоративной пластмассовой решеткой (в передних панелях под решеткой просверлены отверстия для прохождения звука). Верхняя и боковые крышки корпуса трансивера сделаны из текстолита толщиной 2 мм, «облагороженного „под орех“», нижняя — из гетинакеа (цвет внешней поверхности — белый). Пластмассовый корпус ничем не хуже выполненного из дюралюминиевых пластин, т.к. в трансивере наиболее уязвимые с точки зрения экранирования узлы помещены в алюминиевые экраны, а рисунок поверхности декоративного пластика придает внешнему виду трансивера даже некоторый шарм.

Внешний вид трансивера можно видеть на коллаже, размещенном на 2-й странице обложки (РМ. KB и УКВ, №2/2008). На задней панели трансивера установлены разъемы для наушников, управления усилителем мощности, тангенты, микрофона, манипулятора электронного ключа, гнездо сетевого предохранителя и выход сетевого шнура. Неиспользуемые в данной схеме трансивера разъемы на задней панели и органы управления на передней панели установлены с целью дальнейшего его совершенствования. Учитывая, что корпус сделан универсальным, неиспользуемые органы управления и разъемы в данном варианте можно не устанавливать, закрыв их декоративными заглушками, либо вообще не делать отверстия под них. Углы корпуса трансивера скреплены при помощи железных уголков, выполненных из металла толщиной 2 мм, в которых сделаны по три резьбовых отверстия МЗ (в каждой стороне по одному). Крышки корпуса крепятся болтиками МЗ с головками впотай (головки болтов, выходящих на переднюю панель, хромированы).

Межплатные соединения выполнены проводом МГТФ-0,35 (в силовых цепях блока питания и в усилителе мощности используется провод в три раза толще). Выходы электронного коммутатора со смесителями соединены отрезками коаксиального кабеля 03 мм и одинаковой длины (вследствие равенства вносимых кабелями емкостей уменьшается их влияние на генераторы и смесители при переходе трансивера с приема на передачу). Входные цепи УНЧ, а также цепи подключения сигнала самопрослушивания выполнены экранированным проводом. Выводы и соединения проводов сетевого напряжения защищены (в целях безопасности) полихлорвиниловыми кембриками. Соединительные межплатные проводники прожгутованы и прижаты к шасси медными, припаянными к платам скобами. По краям плат как снизу, так и сверху оставлена медная фольга, покрытая канифольным лаком. Она играет роль общего провода. Каждая плата соединена с соседними несколькими короткими перемычками (не менее двух с разных сторон). Часть этих проводников еще и играет роль фиксаторов жгутов к шасси.

Верньер конденсатора ГПД представляет собой фрикционную пару, состоящую из колеса 074 мм и валика 06 мм. Торец колеса обрезинен (колесо взято от механизма старого магнитофона), а на валик плотно надет тонкостенный резиновый кембрик. К колесу приклеен круг, вырезанный из ватмана, на котором нарисована шкала настройки. На валик насажена ручка управления 046 мм (взята от лампового радиоприемника). Замедление фрикционной пары составляет 12,3, что, с учетом большого диаметра ручки управления (дополнительное замедление составляет 8), вполне достаточно для комфортной настройки на сигналы любительских радиостанций.

Настройка


Перед настройкой трансивера (до его первого включения в сеть!) следует тщательно проверить монтаж на отсутствие коротких замыканий. При отсутствии КЗ выход стабилизатора отключают от нагрузки, включают блок питания и проверяют его выходное напряжение на холостом ходу. Относительно корпуса на положительном выводе конденсатора С83 должно присутствовать напряжение +12 В. Подстройкой резистора R83 можно точно установить напряжение. Далее выключают стабилизатор и подключают к нему все узлы трансивера и точнее подстраивают резистором R83 выходное напряжение.

Затем приступают к настройке блоков гетеродинов и электронного коммутатора. Проверяют наличие напряжения +12 В на резисторе R64 в режиме приема (на резисторе R65 в этом режиме должен быть О В), а также напряжение +12 В на резисторах R58 и R69. На стоке VT2 должно присутствовать напряжение +5,6 В. Ток через стабилитрон VD21 (в пределах 3 — 5 мА) устанавливают подбором сопротивления резистора R59.

Затем переводят трансивер в режим передачи, предварительно перед этим подключив к антенному разъему XW1 эквивалент (безындукционный резистор сопротивлением 50 или 75 Ом мощностью не менее 10 Вт). В качестве эквивалента можно использовать лампочку накаливания, рассчитанную на напряжение 28 В и мощность 5 — 10 Вт (в нагретом состоянии сопротивление ее нити — около 75 Ом). Проверяют наличие напряжения + 12 В на резисторе R65 (на резисторе R4 в этом режиме должен быть 0 В). Подключая поочередно щуп осциллографа, а затем частотомера, к выходам электронного коммутатора (С63 и С66), проверяют наличие, амплитуду, форму и частоту вырабатываемых гетеродинами сигналов. В режиме приема на конденсаторе С63 должен присутствовать сигнал ГПД правильной синусоидальной формы амплитудой 1,2 — 2 В и частотой 4 — 4,3 МГц (при перестройке емкости конденсатора С59). Запас по перекрытию на концах частотного участка должен составлять 30 — 50 кГц. Укладку частот ГПД ведут подбором величины емкости конденсатора С60. Термокомпенсацию обеспечивает этот же конденсатор, но при этом его составляют из нескольких конденсаторов, имеющих различные температурные коэффициенты емкости (ТКЕ), стараясь добиться минимального выбега частоты после включения, либо как можно более плавного ухода частоты в процессе прогрева.

Затем градуируют шкалу трансивера, используя калибратор, настроенный трансивер или ГСС. На втором выходе электронного коммутатора (С66) в режиме приема должен присутствовать сигнал кварцевого опорного гетеродина частотой 500 кГц и амплитудой 1,2 — 2 В правильной синусоидальной формы. При «малоактивном» кварце (если генерация иногда срывается, либо генератор плохо запускается после включения питания) следует подобрать емкости конденсаторов С69 и С70 либо заменить кварцевый резонатор.

В заключение настройки блока гетеродинов следует подобрать сопротивления резисторов R66 и R77 в пределах от 600 до 1,2 кОм по максимуму сигнала на выходах электронного коммутатора при правильной синусоидальной форме сигнала.

Настройку трансивера в режиме приема начинают с усилителя низкой частоты. Подав на вход 1 микросхемы DA2 сигнал звуковой частоты синусоидальной формы с генератора НЧ, прослушивают выходной сигнал. Подстраивая резистор R48 (перед подачей питающего напряжения на УНЧ движок этого резистора следует вывести в крайнее правое по схеме положение, а при настройке не следует надолго выводить в крайнее левое (по схеме) положение), добиваются максимального коэффициента усиления при отсутствии заметных на глаз искажений. Затем выводят движок резистора R30 на максимум усиления (вверх по схеме), подают НЧ сигнал на эмиттер VT7 и, подбирая сопротивление резистора R27, добиваются максимума сигнала правильной синусоидальной формы на выходе УНЧ (контролируют осциллографом).

Далее настраивают усилитель промежуточной частоты. Для этого через конденсатор емкостью 10 — 50 пФ на эмиттер VT2 подают синусоидальный сигнал с ГСС частотой 500 кГц. Устанавливают движок резистора R34 на максимум усиления (вверх по схеме), включают в работу систему АРУ (SA1 — влево по схеме) и, подбирая по очереди емкости конденсаторов С16 и С20, добиваются максимального отклонения стрелки прибора РА1. Затем, подбирая сопротивления резисторов R35 и R36, добиваются максимума сигнала на выходе УПЧ (сигнал должен иметь правильную синусоидальную форму). Контроль ведут осциллографом, поочередно просматривая сигнал на обоих выходах УПЧ (прямом и инверсном), где сигналы должны быть равны по амплитуде. Величину уровня сигнала можно контролировать прибором РА1.

Для настройки двухзвенного входного фильтра на антенное гнездо XW1 подают сигнал ГСС с частотой, лежащей в радиолюбительском диапазоне 3,5 МГц (3,5 — 3,8 МГц) — желательно, в его середине. Движок резистора R5 устанавливают в среднее (по схеме) положение. Сердечники катушек L1 и L2 также устанавливают в среднее положение. Подбирая емкости конденсаторов С6 и С7 (предварительно заменив их временно переменными), добиваются максимума сигнала на выходе приемной части трансивера. Заменяют их постоянными такой же емкости и, подстраивая сердечники катушек L1 и L2, снова добиваются максимума сигнала. Перемещая движок резистора R5, проверяют перекрытие ФСС по всему диапазону.

Далее проверяют работу трансивера в эфире в режиме приема на реальную антенну. В случае зашкаливания стрелки прибора РА1 на громких сигналах, подбирают сопротивление резистора R45. Время удержания системы АРУ регулируют путем подбора емкости конденсатора С53 для получения наиболее комфортного отсчёта показаний S-метра.

Перед настройкой в режиме передачи к антенному гнезду подключают эквивалент нагрузки. В режим передачи трансивер переводят с помощью тангенты SA4. Подключив к входу микрофонного усилителя микрофон, проверяют работу усилителя, подключив наушники через конденсатор емкостью 1 мкФ к его выходу (выводам 8 и 9). Затем, подключив вместо микрофона CW-ключ (манипулятор) и периодически замыкая его, прослушивают работу этого узла в режиме генерирования телеграфных посылок. Путем подбора сопротивления резистора R33 и емкости конденсатора С43 добиваются формирования сигнала частотой 1,8 кГц правильной синусоидальной формы. При отключенных микрофоне и CW-ключе производят балансировку балансного смесителя. Для этого, подключив осциллограф к коллектору транзистора VT2, переводят трансивер в режим передачи и, подстраивая резистор R10, добиваются максимального подавления несущей. При этом для получения достаточного подавления может потребоваться подключение подстроечного конденсатора емкостью 5 — 25 пФ к одному из выводов (выбирается экспериментально) входной обмотки Т1.

Ток покоя оконечного усилителя мощности устанавливают в пределах 8 — 9 мА подбором сопротивления резистора R78 (трансивер переведится в режим передачи, но CW-ключ не нажимается, а микрофон отключается). Подбором сопротивления резистора R81 устанавливают напряжение +6 В на эмиттерах VT21 и VT22.

Предоконечный УМ настраивают подбором сопротивления резистора R73, добиваясь, чтобы на коллекторе VT19 напряжение было +6 В.

Затем переводят трансивер в режим передачи, нажимают CW-ключ (R4 — на максимуме усиления, вправо по схеме, R39 — на максимуме усиления, вверх по схеме), и приступают к настройке передающего ФСС. Его настройка аналогична настройке такого же узла приемного тракта.

Затем проверяют соответствие (совпадение) настроек ФСС в режимах приема и передачи. Предварительный усилитель (VT8) в режиме передачи настраивают по максимуму синусоидального сигнала на выходе путем подбора сопротивления резистора R53.

Настройку П-фильтра ведут подбором емкости конденсаторов С78 и С79 и сдвигая/раздвигая витки катушки L7. Очень удобно, а главное — наглядно, эту операцию выполнять, если в качестве эквивалента используется лампочка накаливания (28 В/10 Вт). По свечению лампочки-нагрузки убеждаются в наличии сигнала на выходе передающего тракта, когда произносят перед микрофоном длинное «а… а… а» или нажимают CW-ключ в режиме передачи.

При зашкаливании стрелки прибора РА1 на пиках сигнала в режиме передачи следует подобрать (в сторону увеличения) сопротивление резистора R44. При малом отклонении стрелки следует уменьшить сопротивление этого резистора или увеличить число витков катушки L8. Уровень самопрослушивания при передаче в телеграфном режиме регулируют подбором сопротивления резистора R46 при замкнутых контактах выключателя SA3. Уровень усиления микрофонного тракта регулируют резистором R4 по максимуму сигнала на выходе трансивера при отсутствии заметных нелинейных искажений как в режиме CW, так и в режиме SSB.

Несколько слов об усилителе мощности, который применен в трансиве-ре. Усилитель прост и не содержит согласующего трансформатора, легко настраивается, очень хорошо работает на НЧ диапазонах и устойчив к самовозбуждению. К сожалению, он имеет малое усиление по мощности на ВЧ диапазонах. Так, в диапазоне 1,9 МГц усилитель развивает мощность более 8 Вт, 3,5 МГц — 6 Вт, 7,0 МГц — 4 Вт, а в диапазоне 14 М Гц — только 2 Вт, поэтому выше 7 МГц его применять не рекомендуется.

И последнее. Подбором сопротивления резистора R5 трансивер можно настраивать как в режиме приема (по максимальному уровню принимаемых сигналов или по максимуму шумов), так и по максимуму уровня выходной мощности в режиме передачи.

cq-dx.ru

500 схем для радиолюбителей. Радиостанции и трансиверы.

В книге «500 схем для радиолюбителей. Радиостанции и
трансиверы»
собраны наиболее интересные схемы полезных устройств, дается возможность
каждому радиолюбителю выбрать то, что ему необходимо
из великого множества схем и конструкций, проверенных и испытанных
на практике.

В данной книге представлены схемные решения РАДИОСТАНЦИЙ И
ТРАНСИВЕРОВ
, т.е. описаны конструкции устройств, позволяющих
организовать радиосвязь на расстоянии.

Схемы располагаются в очередности «от простого к сложному».
Многие из приведенных описаний содержат рисунок печатной платы, что значительно облегчает
повторение радиолюбителем понравившейся конструкции.

Авторские права на рассмотренные в книге схемы принадлежат соответствующим
разработчикам и издателям. В ссылках на первоисточник можно найти
более подробное описание рассмотренных в книге устройств.

В разделе «Радиолюбительские трансиверы» приведено
несколько интересных схем трансиверов. Эти схемы были выбраны из соображений простоты,
надежности и повторяемости начинающими радиолюбителями.

Современный радиолюбительский трансивер — серьезная конструкция,
не детекторный приемник, его не соберешь «на коленке» за выходной
день. Поэтому приводимые ниже схемы предназначены в основном, для
ознакомления и понимания принципов работы трансиверов, тренировки
начинающего радиолюбителя перед постройкой серьезной
высококачественной конструкции.

В разделе «Радиолюбительские радиостанции» предлагается
большое количество интересных схем радиостанций. Рассмотренные
радиостанции предназначены для использования в так называемом
гражданском диапазоне частот (СВ — Civil Band), регистрация средств
связи для работы в котором достаточно
проста.

Широко представлены как совсем простые конструкции, так и более сложные, как на
микросхемах, так и на транзисторах.

Книга рассчитана как для начинающих, так и на «продвинутых»
радиолюбителей, увлекающихся практической
радиоэлектроникой.

Семьян А. П.

500 схем для радиолюбителей. Радиостанции и
трансиверы.

СПб.: Наука и Техника, 2006. — 272 е.: ил.

Серия «Радиолюбитель»

Книгу «500 схем для радиолюбителей.Радиостанции и
трансиверы»

Скачать книгу с DeposiеtFiles

Скачать книгу по прямой
ссылке

Скачать книгу с Народа

www.radiolub.ru

трансиверы — Блог — РАДИОЛЮБИТЕЛЬ

Главная » трансиверы


Трансивер «ТОРС-160»

Достаточно лишь несколько часов послушать работу телефонных любительских радиостанций, чтобы убедиться в неоспоримых преимуществах SSB перед AM, основным из которых является (при прочих равных условиях) существенно большая “дальнобойность” SSB радиостанций.

Широко распространенное мнение о повышенной сложности в изготовлении и налаживании аппаратуры для однополосной связи нередко определяет выбор начинающего радиолюбителя — начать с AM радиостанции. Однако это мнение в корне неверно. Например, для изготовления AM радиостанции (приемника и передатчика) на диапазон 160 метров, отведенный для начинающих радиолюбителей, необходимы примерно полтора десятка транзисто

Читать дальше »

Просмотров: 8599 Комментариев: (0) Дата: 22-Дек-2014 в 08:20:03
Подробнее

Трансивер Альбатрос 160



Трансивер альбатрос схема которого приведена ниже предназначен для работы на SSB и CW в диапазоне 160 м. Чувствительность приемной части — не хуже 5 мкВ. Избирательность по соседнему и зеркальному каналам — не хуже 50 дБ. Конструкция трансивера позволяет ввести в него и другие низкочастотные Диапазоны — 30, 40, 80 м.

Мощность передатчика — 50 Вт. В режиме приема лампы, работающие на передачу, закрыты отрицательным напряжением с помощью контактов реле К1.3. Сигнал с антенны через нормально замкнутые контакты реле Kl.l, К1.2 поступает на полосовой диапазонный фильтр L1L2C1C2C3L3 и далее на кольцевой диодный смеситель VD2—VD5. Сюда же, через конденсатор С63, поступает напряжение ГПД амплитудой 0,6—0,8 В с частотой 2330— 2430 кГц.

Читать дальше »

Просмотров: 15152 Комментариев: (0) Дата: 19-Дек-2014 в 12:39:18
Подробнее

Простой SSB трансивер на 160 м



Трансивер выполнен по схеме прямого преобразования с достаточно хорошими параметрами, содержит минимум деталей. Чувствительность приемного тракта составляет не менее 5 мкВ; мощность, подводимая к оконечному каскаду при напряжении питания 12 В, — 400—500 мВт. При повышении напряжения питания оконечного каскада до 24 В мощность возрастает до нескольких ватт, но при этом необходимо в предоконечном и выходном каскадах установить более мощные транзисторы. Принципиальная схема трансивера приведена на рис. 9. Особенностью схемы является использование обратимого SSB-модулятора-демодулятора.

При приеме сигнал из антенны через нормально замкнутые контакты реле К1 и К2 и конденсатор С14 поступает на радиочастотный вход SSB-модуля

Читать дальше »

Просмотров: 8586 Комментариев: (0) Дата: 19-Дек-2014 в 11:46:32
Подробнее



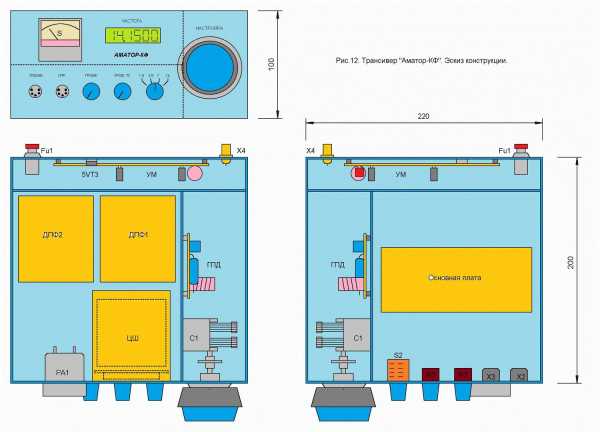

Трансивер «Аматор-КФ-160»





 ИСТОЧНИК: журнал «Радио    2002г.      №3,4



 АВТОР:   Алексей Темерев (UR5VUL)



Читать дальше »

Просмотров: 16869 Комментариев: (0) Дата: 12-Мар-2013 в 17:34:07
Подробнее

Трансивер «Аматор-КФ-М» (многодиапазонный)





ИСТОЧНИК: журнал «Радио    2002г.      №10





 АВТОР:   Алексей Темерев (UR5VUL)

Читать дальше »

Просмотров: 30342 Комментариев: (0) Дата: 03-Мар-2013 в 11:18:22
Подробнее



Трансивер «Аматор-160»



ИСТОЧНИК:

 «Радио и связь», 1989г.

Просмотров: 8314 Комментариев: (0) Дата: 19-Фев-2013 в 19:33:02
Подробнее





Трансивер DX-мена



ИСТОЧНИК:  «КВ журнал»  № 1 1992г.



     АВТОР:  Я.С.Лаповок  (UA1FA)





Читать дальше »

Просмотров: 5482 Комментариев: (0) Дата: 04-Фев-2013 в 12:27:27
Подробнее

Трансивер начинающего коротковолновика



ИСТОЧНИК:   Книга   «Юный радио-любитель» В.Г.Борисов.    1986г.



•Трансивер работает в режиме SSВ в диапазоне 160М

  (1840-1960кГц)

   •Чувствительность приёмника  1мкВ

   •Мощность передатчика на нагрузку 75 Ом  2Вт

Просмотров: 10797 Комментариев: (0) Дата: 12-Мар-2012 в 10:31:54
Подробнее



Трансивер «АМАТОР-ЭМФ-У”



ИСТОЧНИК: Радиоаматор      1996г.      №11



 АВТОР:   Алексей Темерев (UR5VUL)

             г.Светловодск Кировоградской обл.

Просмотров: 14282 Комментариев: (0) Дата: 10-Мар-2012 в 03:19:42
Подробнее

Социальные сети
Календарь
«  Август 2019  »
Пн Вт Ср Чт Пт Сб Вс
      1 2 3 4
5 6 7 8 9 10 11
12 13 14 15 16 17 18
19 20 21 22 23 24 25
26 27 28 29 30 31
Статистика
Рекламный блок

radiolubitel.moy.su

Отправить ответ

avatar
  Подписаться
Уведомление о
