Кт 819 – Транзистор КТ819. КТ819: Характеристики, применение и аналоги мощного транзистора

Что представляет собой транзистор КТ819. Каковы его основные характеристики и параметры. Где применяется КТ819. Какие существуют отечественные и зарубежные аналоги. Как проверить исправность транзистора КТ819.

Общая характеристика транзистора КТ819

КТ819 — это мощный кремниевый биполярный транзистор структуры n-p-n. Он выпускается в нескольких модификациях, различающихся параметрами и конструктивным исполнением:

  • КТ819А, КТ819Б, КТ819В, КТ819Г — в пластмассовом корпусе с гибкими выводами
  • КТ819АМ, КТ819БМ, КТ819ВМ, КТ819ГМ — в металлостеклянном корпусе с жесткими выводами

Основные особенности транзистора КТ819:

  • Высокая мощность рассеивания — до 60 Вт в импульсном режиме
  • Максимальный ток коллектора — до 15-20 А
  • Напряжение коллектор-эмиттер — от 40 до 100 В в зависимости от модификации
  • Низкая стоимость при хороших характеристиках
  • Широкая распространенность и доступность

Области применения транзистора КТ819

Благодаря своим характеристикам, транзистор КТ819 нашел применение в следующих областях:


  • Выходные каскады мощных усилителей звуковой частоты
  • Ключевые схемы с большими токами коммутации
  • Стабилизаторы напряжения и тока
  • Преобразователи напряжения
  • Импульсные источники питания
  • Драйверы управления электродвигателями

КТ819 активно используется как в промышленной аппаратуре, так и в любительских конструкциях. Его популярность обусловлена оптимальным соотношением цены и качества.

Основные параметры и характеристики КТ819

Рассмотрим ключевые параметры транзистора КТ819 на примере модификации КТ819ГМ:

  • Структура: n-p-n
  • Максимальное напряжение коллектор-эмиттер: 100 В
  • Максимальный ток коллектора: 15 А (20 А в импульсе)
  • Максимальная рассеиваемая мощность: 60 Вт в импульсном режиме, 2 Вт в непрерывном режиме
  • Коэффициент усиления по току: 12-60
  • Граничная частота коэффициента передачи тока: не менее 3 МГц
  • Напряжение насыщения коллектор-эмиттер: не более 2 В

Другие модификации КТ819 имеют схожие параметры, отличаясь в основном максимальным напряжением коллектор-эмиттер и коэффициентом усиления.

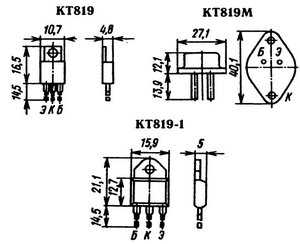

Цоколевка и конструктивные особенности КТ819

Транзистор КТ819 выпускается в двух вариантах корпуса:

  • Пластмассовый корпус TO-220 (КТ819А, КТ819Б, КТ819В, КТ819Г)
  • Металлостеклянный корпус TO-3 (КТ819АМ, КТ819БМ, КТ819ВМ, КТ819ГМ)

Цоколевка КТ819 в корпусе TO-220:

  1. База (B)
  2. Коллектор (C)
  3. Эмиттер (E)

Особенности конструкции:

  • Вывод коллектора соединен с металлической подложкой корпуса
  • Для крепления на радиатор предусмотрено отверстие диаметром 3,6 мм
  • При монтаже на общий радиатор требуется электрическая изоляция корпуса

Аналоги транзистора КТ819

При необходимости замены КТ819 можно использовать следующие отечественные и зарубежные аналоги:

Отечественные аналоги:

  • КТ834
  • КТ841
  • КТ844
  • КТ847
  • КТ729 (для КТ819ГМ)

Зарубежные аналоги:

  • 2N3055 (ближайший аналог для КТ819ГМ)
  • TIP41 (различные модификации)
  • BD243
  • BDW21
  • 2N6288
  • BD705
  • BD533

При подборе аналога следует учитывать основные параметры:

  • Максимальное напряжение коллектор-эмиттер
  • Максимальный ток коллектора
  • Коэффициент усиления по току
  • Максимальную рассеиваемую мощность
  • Тип корпуса и цоколевку

Проверка исправности транзистора КТ819

Для проверки работоспособности КТ819 можно использовать следующую методику:


  1. Отключите транзистор от схемы
  2. Установите мультиметр в режим проверки диодов
  3. Проверьте переход база-эмиттер:
    • Красный щуп к базе, черный к эмиттеру — должно быть небольшое сопротивление
    • Черный щуп к базе, красный к эмиттеру — должно быть высокое сопротивление
  4. Проверьте переход база-коллектор аналогичным образом
  5. Измерьте сопротивление между коллектором и эмиттером — оно должно быть высоким в обоих направлениях

Если все измерения соответствуют ожидаемым результатам, транзистор, вероятно, исправен. Для более точной проверки рекомендуется использовать специальные приборы — тестеры транзисторов.

Схема простого усилителя на КТ819

Рассмотрим пример использования КТ819 в схеме простого усилителя мощности звуковой частоты:

  • Напряжение питания: ±40 В
  • Выходная мощность: до 55 Вт на нагрузке 4 Ом
  • Коэффициент нелинейных искажений: около 0,07%

Особенности схемы:

  • Использование комплементарной пары КТ818 (p-n-p) и КТ819 (n-p-n)
  • Двухполярное питание для подключения нагрузки без разделительного конденсатора
  • Дифференциальный входной каскад для улучшения термостабильности
  • Простота конструкции — не требует настройки

При сборке усилителя важно обеспечить хороший теплоотвод для выходных транзисторов. Рекомендуется использовать радиаторы с площадью охлаждения не менее 100 см² на каждый транзистор.



Транзистор КТ819 — DataSheet

ПараметрОбозначениеМаркировкаУсловияЗначениеЕд. изм.
АналогКТ819АBD2921, TIP41, 2SC1354
*3
, SDT9307 *3, SDT9304 *3, SDT9301 *3, TIP41 *2, SSP82 *3
КТ819БBD202, BDT91, 40875, BD278A, BD278,

BD245, 40624 *2, BD663, BD553 *2

КТ819ВBD201, BDT93, 2SC2098 *2, 2N5493, 2N5492,

TIP3055T, STI3055T,

РН3055Т,  MJE3055T,

BD501A *2, 2N6099, 2N6098,

BDX71,  BDT91, BD535 *2, KSE3055T, BEL3055,

2N6099E



КТ819ГBD203, BDT95, BD711 *2, BDW21C *1, BLY17A *3, TIP41С *2, SSP82C *3
, SDT9309 *3, SDT9306 *3, SDT9303 *3, 2SC681AYL *3, 2SC681ARD *3, 2N4130 *3
КТ819АМBD181,BD130, MJ2801, 1561-0404, BD142, MJE1660 *1, SDT9307 *2, SDT9304 *2, SDT9301 *2, BDX13, BLV38 *3, 40251, 40325, 2N3055/5
КТ819БМBD142, BDW21A, 2N6470, 2N3667 *2, BD743 *1, BDW51, BDW21 *2, SDT9201, BD245 *3, SDT9205 *2
КТ819ВМBD182, BDX91, BD207 *3, BDW21A *2, BD907 *1, BDS10 *1, BDS10SM
КТ819ГМBD183, 2N3055, 2N6371HV,

BD711 *3, BDW21C *2, SDT9208, 2N3055/7,

2N3055/6, 2N3239 *2, 2N3238 *2, BD909 *3, BDW21B *2, SDT9207 *2

КТ819А-1BD545C, MJE1660 *2, BLV38 *3
КТ819Б-1BD545B, 2N3667 *1, 2N6253 *1, BD278 *3, BD278A *3, BD743 *1, BD705 *1
КТ819В-1BD545A, 40363 *3, BD207 *3, BD501A *3, BDS10SM *1, BDS10 *1, BD907 *1
КТ819Г-1BD545, 2N3236 *1, 2N3239 *3, 2N3238 *3, BD909 *1, BD709 *3, SDT9207 *3, SM2176 *1
Структура —n-p-n
Максимально допустимая постоянная рассеиваемая мощность коллектораPK max,P*K, τ max,P**K, и maxКТ819А1.5; 60*Вт
КТ819Б1.5; 60*
КТ819В1.5; 60*
КТ819Г1.5; 60*
КТ819АМ2; 100*
КТ819БМ2; 100*
КТ819ВМ2; 100*
КТ819ГМ2; 100*
КТ819А-1
2; 100*
КТ819Б-12; 100*
КТ819В-12; 100*
КТ819Г-12; 100*
Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттеромfгр, f*h31б, f**h31э, f***maxКТ819А(М,-1)≥3МГц
КТ819Б(М,-1)≥3
КТ819В(М,-1)≥3
КТ819Г(М,-1)≥3
Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттераUКБО проб., U*КЭR проб., U**КЭО проб.КТ819А(М,-1)0.1к40*В
КТ819Б(М,-1)0.1к50*
КТ819В(М,-1)0.1к70*
КТ819Г(М)0.1к100*
КТ819Г-10.1к90*
Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектораUЭБО проб., КТ819А(М,-1)5В
КТ819Б(М,-1)5
КТ819В(М,-1)5
КТ819Г(М,-1)5
Максимально допустимый постоянный ток коллектораIK max, I*К , и maxКТ819А10(15*)А
КТ819Б10(15*)
КТ819В10(15*)
КТ819Г10(15*)
КТ819АМ(-1)15(20*)
КТ819БМ(-1)15(20*)
КТ819ВМ(-1)15(20*)
КТ819ГМ(-1)15(20*)
Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттераIКБО, I*КЭR, I**КЭOКТ819А(М,-1)40 В≤1мА
КТ819Б(М,-1)40 В≤1
КТ819В(М,-1)40 В≤1
КТ819Г(М,-1)40 В≤1
Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттеромh21э,  h*21ЭКТ819А(М,-1)5 В; 5 А≥15*
КТ819Б(М,-1)5 В; 5 А≥20*
КТ819В(М,-1)5 В; 5 А≥15*
КТ819Г(М,-1)5 В; 5 А≥12*
Емкость коллекторного переходаcк,  с*12эКТ819А(М,-1)5 В≤1000пФ
КТ819Б(М,-1)5 В≤1000
КТ819В(М,-1)5 В≤1000
КТ819Г(М,-1)5 В≤1000
Сопротивление насыщения между коллектором и эмиттером rКЭ нас,  r*БЭ нас, К**у.р.КТ819А(М)≤0.4Ом, дБ
КТ819Б(М)≤0.4
КТ819В(М)≤0.4
КТ819Г(М)≤0.4
КТ819А-1≤1
КТ819Б-1≤1
КТ819В-1≤1
КТ819Г-1≤1
Коэффициент шума транзистораКш, r*b, P**выхКТ819А(М,-1)Дб, Ом, Вт
КТ819Б(М,-1)
КТ819В(М,-1)
КТ819Г(М,-1)
Постоянная времени цепи обратной связи на высокой частотеτк, t*рас,  t**выкл,  t***пк(нс)КТ819А(М,-1)≤2500**пс
КТ819Б(М,-1)≤2500**
КТ819В(М,-1)≤2500**
КТ819Г(М,-1)≤2500**

rudatasheet.ru

Биполярный транзистор КТ819, КТ819А | NALADCHIKKIP.RU

Транзисторы кремниевые меза-эпитаксиально-планарные универсальные низкочастотные мощные. Предназначены для применения в усилителях низкой частоты, операционных и
дифференциальных усилителях, преобразователях и импульсных схемах. Транзисторы КТ819А, КТ819Б, КТ819В, КТ819Г выпускаются в пластмассовом корпусе с гибкими выводами, транзисторы КТ819АМ, КТ819БМ, КТ819ВМ, КТ819ГМ — в металлостеклянном корпусе с жесткими выводами. Обозначение типа приводится на корпусе. Масса транзисторов в пластмассовом корпусе не более 2,5 г, в металлостеклянном не более 15 г.

ГруппаUкэ max(и). BJк max(и). АPк max[Т]. Втh31эfгр. МгцUкэ нас. В
А4010(15)1.5[60]15>=3<2
АМ4015(20)2[100]15>=3<2
Б5010(15)1.5[60]20>=3<2
БМ5015(20)2[100]20>=3<2
В7010(15)1.5[60]15>=3<2
ВМ7015(20)2[100]15>=3<2
Г9010(15)1.5[60]12>=3<2
ГМ10015(20)2[100]12>=3<2

Поделиться ссылкой:

[Всего голосов: 0    Средний: 0/5]

naladchikkip.ru

Транзистор КТ819 – параметры, цоколевка, отечественные и импортные аналоги

Транзистор КТ819 представляет собой кремневый полупроводниковый прибор структуры n — p — n . Конструктивно транзистор выполняется в двух вариантах – в металлическом и пластиковом корпусах. Основная сфера применения: работа в качестве ключевого элемента, работа в выходных каскадах мощных усилителей звуковой частоты.

Отличительной особенностью является дешевизна при относительно высоких технических характеристиках. Именно поэтому данный полупроводниковый прибор нашел широкое распространение при производстве радиотехнической аппаратуры в республиках бывшего СССР и после его распада – в странах СНГ. Более того, несмотря на достаточно большой ассортимент зарубежных транзисторов, которые предлагает современный рынок радиоэлектронных компонентов, КТ819 активно применяется радиолюбителями при конструировании различных устройств.

Цоколевка транзистора

Цоколевка полупроводникового прибора показана на рисунке 1. Как можно заметить, вывод коллектора соединен с корпусом транзистора. Для возможности крепления на радиатор предусмотрены лепестки с отверстиями диаметром 4,1мм. При исполнении в пластиковом корпусе для крепления к охлаждающему радиатору предусмотрен один лепесток с отверстием 3,6 мм .

Основные параметры

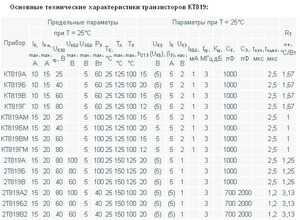

Основные характеристики КТ819 отражены в таблице 1.

Возможные аналоги

Транзистор КТ819 нельзя назвать дефицитной деталью. Тем не менее, встречаются случаи, когда по тем или иным причинам необходимо подобрать его аналог – то есть транзистор, который больше всего соответствует его характеристикам. В целом при подборе аналога для любого отечественного или импортного транзистора основополагающими характеристиками являются:

  • допустимое напряжение между выводом коллектора и выводом эммитера;
  • допустимый ток коллектора;
  • коэффициент усиления;
  • рабочая частота.

Чем можно заменить КТ819? Рассмотрим возможную замену теми или иными отечественными и зарубежными транзисторами.

Отечественные аналоги

Заменить КТ819 можно следующими отечественными транзисторами:

  • КТ834;
  • КТ841;
  • КТ844;
  • КТ847.

Зарубежные аналоги

Заменить КТ819 можно следующими зарубежными полупроводниковыми приборами:

  • 2 N6288 ;
  • BD705 ;
  • TIP41 ;
  • BD533 .

Отдельно стоит сказать об аналоге для КТ819ГМ. Все дело в том, что в большинстве схем усилителей звуковой частоты используются именно КТ819ГМ. Чем заменить КТ819ГМ? Полного аналога этого транзистора не существует. Однако наиболее близким по параметрам является зарубежный транзистор – 2 N 3055. Кроме этого, некоторые схемы на КТ819ГМ могут успешно работать с В D 183, 2 N 6472, КТ729.

Проверка транзистора

Проверить КТ819 можно обыкновенным тестером. Для проверки измерительный прибор переводится в режим измерения сопротивлений. Согласно схеме КТ819ГМ (расположению выводов) или другого компонента этой серии подключаем плюсовой щуп прибора к выводу базы, а минусовой – к выводу коллектора. Измерительный прибор должен показать пробивное напряжение. Далее, не отсоединяя плюсовой щуп от базы, подключаем минусовой щуп к выводу эмиттера. В данном случае прибор должен показать практически то же значение, что и при измерении перехода база-коллектор.

После описанной выше процедуры следует проверить переходы при обратном включении. Согласно схеме КТ819 (расположению выводов) подключаем минусовой щуп тестера к выводу базы, а плюсовой – к выводу коллектора. Каких-либо показаний на приборе быть не должно. После этого, не отключая минусовой щуп от базы, подключаем плюсовой щуп к эмиттеру – как и в случае с переходом база-коллектор, показаний на тестере быть не должно. Проверку можно считать успешной, а транзистор – исправным, если переходы не повреждены.

Важный момент: проверять любой полупроводниковый элемент следует исключительно при демонтаже его из схемы. Проще говоря – проверка элемента, соединенного с другими компонентами схемы, может быть некорректной.

Усилитель на КТ819

В качестве «бонуса» приведем простую схему усилителя, в котором используется КТ819 и его комплементарная пара КТ818. Схема простейшего усилителя показана на рисунке 2.

Отличительной особенностью усилителя, изображенного на рисунке 2, является питание его от двухполярного источника. Благодаря такому схемотехническому решению обеспечивается возможность подключения нагрузки непосредственно между выходом усилительного каскада и общим проводом. Также стоит отметить и то, что входной каскад является дифференциальным и обладает высокой термостабильностью.

При использовании элементов, указанных на схеме, при питании напряжением ±40 В и при нагрузке сопротивлением 4 Ом выходная мощность может достигать 55 Вт. Коэффициент нелинейных искажений – 0,07%.

После сборки усилителя каких-либо операций по его настройке не требуется. Для облегчения теплового режима выходные элементы усилителя ( VT 6 и VT 7) должны быть установлены на радиаторах. Если будет использован один общий радиатор, транзисторы должны быть закреплены к нему через изоляционные прокладки.

instrument.guru

Аналоги для кт819 — Аналоги

КТ819 2SD1761 Отечественный и зарубежный аналоги
КТ819 BD243C Отечественный и зарубежный аналоги
КТ819А 2N6288 Отечественный и зарубежный аналоги
КТ819А 2N6289 Отечественный и зарубежный аналоги
КТ819А BD291 Отечественный и зарубежный аналоги
КТ819А BD663 Отечественный и зарубежный аналоги
КТ819А BD705 Отечественный и зарубежный аналоги
КТ819А TIP41 Отечественный и зарубежный аналоги
КТ819АМ BDW21 Отечественный и зарубежный аналоги
КТ819АМ BDW51 Отечественный и зарубежный аналоги
КТ819Б 2N5490 Отечественный и зарубежный аналоги
КТ819Б 2N6129 Отечественный и зарубежный аналоги
КТ819Б BD293 Отечественный и зарубежный аналоги
КТ819Б BD533 Отечественный и зарубежный аналоги
КТ819Б BD949 Отечественный и зарубежный аналоги
КТ819Б BDT91 Отечественный и зарубежный аналоги
КТ819Б BDV91 Отечественный и зарубежный аналоги
КТ819Б MJE3055 Отечественный и зарубежный аналоги
КТ819Б TIP41 Отечественный и зарубежный аналоги
КТ819Б TIP41A Отечественный и зарубежный аналоги
КТ819БМ 2N6253 Отечественный и зарубежный аналоги
КТ819БМ 2N6371 Отечественный и зарубежный аналоги
КТ819БМ 2N6470 Отечественный и зарубежный аналоги
КТ819БМ BD142 Отечественный и зарубежный аналоги
КТ819БМ BD181 Отечественный и зарубежный аналоги
КТ819БМ BDW21A Отечественный и зарубежный аналоги
КТ819БМ BDW51A Отечественный и зарубежный аналоги
КТ819БМ BDX13C Отечественный и зарубежный аналоги
КТ819БМ BDX91 Отечественный и зарубежный аналоги
КТ819БМ BDX93 Отечественный и зарубежный аналоги
КТ819В 2N5492 Отечественный и зарубежный аналоги
КТ819В 2N5494 Отечественный и зарубежный аналоги
КТ819В 2N6099 Отечественный и зарубежный аналоги
КТ819В 2N6130 Отечественный и зарубежный аналоги
КТ819В 2N6290 Отечественный и зарубежный аналоги
КТ819В 2N6291 Отечественный и зарубежный аналоги
КТ819В BD201 Отечественный и зарубежный аналоги
КТ819В BD295 Отечественный и зарубежный аналоги
КТ819В BD535 Отечественный и зарубежный аналоги
КТ819В BD707 Отечественный и зарубежный аналоги
КТ819В BD951 Отечественный и зарубежный аналоги
КТ819В BDT93 Отечественный и зарубежный аналоги
КТ819В BDV93 Отечественный и зарубежный аналоги
КТ819В BDX71 Отечественный и зарубежный аналоги
КТ819В TIP41B Отечественный и зарубежный аналоги
КТ819ВМ 2N6471 Отечественный и зарубежный аналоги
КТ819ВМ BD182 Отечественный и зарубежный аналоги
КТ819ВМ BDW21B Отечественный и зарубежный аналоги
КТ819ВМ BDW51B Отечественный и зарубежный аналоги
КТ819Г 2N5496 Отечественный и зарубежный аналоги
КТ819Г 2N6101 Отечественный и зарубежный аналоги
КТ819Г 2N6131 Отечественный и зарубежный аналоги
КТ819Г 2N6292 Отечественный и зарубежный аналоги
КТ819Г 2N6293 Отечественный и зарубежный аналоги
КТ819Г BD203 Отечественный и зарубежный аналоги
КТ819Г BD537 Отечественный и зарубежный аналоги
КТ819Г BD709 Отечественный и зарубежный аналоги
КТ819Г BD711 Отечественный и зарубежный аналоги
КТ819Г BD712 Отечественный и зарубежный аналоги
КТ819Г BD953 Отечественный и зарубежный аналоги
КТ819Г BDT95 Отечественный и зарубежный аналоги
КТ819Г BDV95 Отечественный и зарубежный аналоги
КТ819Г BDX73 Отечественный и зарубежный аналоги
КТ819Г BDX77 Отечественный и зарубежный аналоги
КТ819Г TIP41C Отечественный и зарубежный аналоги
КТ819ГМ 2N3055 Отечественный и зарубежный аналоги
КТ819ГМ 2N3055E Отечественный и зарубежный аналоги
КТ819ГМ 2N6472 Отечественный и зарубежный аналоги
КТ819ГМ 2SD716 Отечественный и зарубежный аналоги
КТ819ГМ 2SD843 Отечественный и зарубежный аналоги
КТ819ГМ BD183 Отечественный и зарубежный аналоги
КТ819ГМ BDW21C Отечественный и зарубежный аналоги
КТ819ГМ BDW51C Отечественный и зарубежный аналоги
КТ819ГМ BDX10 Отечественный и зарубежный аналоги
КТ819ГМ BDX10C Отечественный и зарубежный аналоги
КТ819ГМ BDX95 Отечественный и зарубежный аналоги
КТ819ГМ BDY20 Отечественный и зарубежный аналоги
КТ819ГМ BDY38 Отечественный и зарубежный аналоги
КТ819ГМ BDY73 Отечественный и зарубежный аналоги
КТ819ГМ КТ729А Отечественный и зарубежный аналоги

radio-hobby.org

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
