Радиолюбительские укв антенны. Классификация радиолюбительских антенн: основные типы и характеристики

Какие основные типы радиолюбительских антенн существуют. Как классифицируются антенны по принципу работы. Чем отличаются линейные, апертурные антенны и антенны поверхностной волны. Какие преимущества дают антенные системы.

Основные типы радиолюбительских антенн

Радиолюбительские антенны можно разделить на несколько основных типов:

• Линейные антенны
• Апертурные антенны
• Антенны поверхностной волны
• Антенные системы

Каждый тип имеет свои особенности конструкции и принципа работы. Рассмотрим их подробнее.

Линейные антенны: принцип работы и применение

Линейные антенны представляют собой провод или систему проводов, длина которых значительно превышает их поперечный размер. Как правило, отношение длины волны к диаметру провода превышает 1000.

Характеристики излучения линейной антенны определяются:

• Распределением токов на проводах
• Взаимной ориентацией проводов

К линейным антеннам относятся:

• Вибраторные антенны
• Ромбические антенны

Линейные антенны чаще всего применяются в диапазоне коротких волн (КВ). Они просты в изготовлении и обеспечивают хорошие характеристики в КВ-диапазоне.

Апертурные антенны: особенности конструкции

Апертурные антенны характеризуются наличием излучающей поверхности (апертуры), на которой происходит преобразование энергии из линии питания в энергию излучения.

Ключевые особенности апертурных антенн:

• Размеры апертуры обычно значительно превышают длину волны
• Характеристики излучения определяются структурой электромагнитного поля на апертуре

Типичным представителем апертурных антенн является зеркальная параболическая антенна. Такие антенны позволяют получить узконаправленное излучение и высокий коэффициент усиления.

Антенны поверхностной волны: механизм излучения

В антеннах поверхностной волны основную роль в механизме излучения играет так называемая поверхностная волна. Эта волна распространяется вдоль антенны, одновременно участвуя в процессе излучения.

Характерные особенности антенн поверхностной волны:

• Длина антенны обычно больше длины волны
• Характеристики излучения определяются условиями распространения волны вдоль антенны
• Характеристики также зависят от способа соединения антенны с линией питания

К антеннам поверхностной волны относятся:

• Диэлектрические антенны

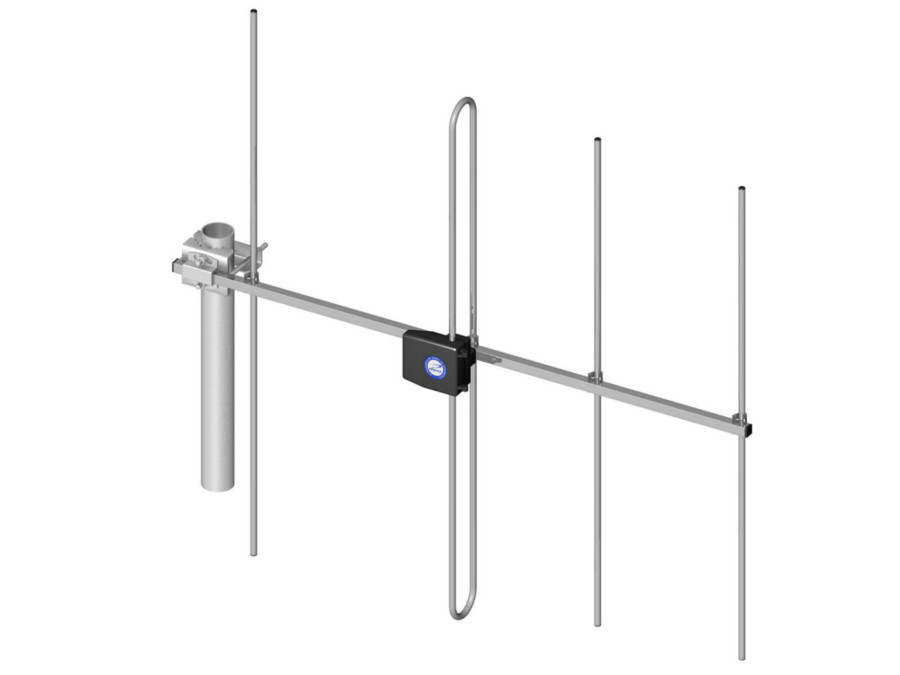

• Антенны Уда-Яги

Возможности формирования различных характеристик излучения у таких антенн обычно ограничены.

Антенные системы: преимущества объединения антенн

Антенная система представляет собой совокупность нескольких отдельных антенн. Объединение антенн в систему дает ряд преимуществ:

• Значительно расширяет возможности формирования требуемых диаграмм направленности
• Позволяет изменять фазовые соотношения между излучателями
• Дает возможность управлять направлением главного лепестка без механического поворота антенны
• Обеспечивает большой выигрыш в уровне сигнала по сравнению с одиночной антенной

Антенные системы особенно эффективны в диапазоне ультракоротких волн (УКВ). Однако их проектирование требует хорошего знания теории и практических навыков реализации.

Выбор типа антенны для радиолюбительской станции

При выборе антенны для радиолюбительской станции следует учитывать несколько факторов:

• Рабочий диапазон частот
• Требуемые направленные свойства
• Доступное пространство для размещения
• Сложность конструкции и изготовления
• Стоимость материалов

Для КВ-диапазона хорошим выбором будут простые линейные антенны. На УКВ эффективны направленные антенны Уда-Яги или антенные решетки. Выбор конкретного типа зависит от условий и задач конкретной радиостанции.

Ограничения возможностей антенн

Важно понимать, что антенна не является устройством с неограниченными возможностями. Существуют определенные ограничения:

• Физические ограничения по размерам и конструкции
• Ограничения по формированию требуемой диаграммы направленности
• Ограничения по полосе рабочих частот
• Влияние окружающих объектов на характеристики

Однако грамотный выбор типа антенны и ее конструкции позволяет максимально эффективно использовать возможности радиостанции в заданных условиях.

Заключение

Классификация антенн помогает радиолюбителю ориентироваться в многообразии конструкций и выбирать оптимальный вариант для конкретных задач. Знание основных типов антенн, их принципов работы и характеристик — важная основа для успешной работы радиолюбительской станции.

КВ Антенны — Антенны 2 Радиосвязь Радиолюбителям

• 1 КВ Антенны — обзор
  • 2 КВ Антенны на первом месте
  • 3 Любительские антенны коротких и ультракоротких волн
  • 4 Идеальная антенна для радиолюбительских связей на коротких волнах
  • 5 Идеальная антенна
  • 6 Антенны на низкочастотные диапазоны
    • 7 Наши антенны
    • 8 К. В. антенны

КВ антенны

Наши любимые КВ Антенны. Коротковолновые антенны на любительские диапазоны, есть и остаются одной из актуальных тем в радиолюбительстве. Начинающий смотрит, какую антенну применить и асы эфира время от времени просматривают, что новенького появилось.

Не надо стоять на месте, а улучшать свои результаты постоянно, вот мы и идем по этому пути, понимания и совершенствования своих антенн. Можно даже некоторых радиолюбителей выделить в отдельную группу – Антенщики.

В последнее время антенны и в готовом виде стали доступнее. Но, даже купив такую антенну вместе с установкой, владелец, в нашем случае радиолюбитель должен иметь представление.

В моем представлении начинается все с места, где наши антенны будут размещены, потом сами антенны. Выбор места предоставлен конечно не всем, а здесь мы можем здорово выиграть, да и как выбирать, чутье такое дано не всем, но есть такие радиолюбители.

КВ Антенны на первом месте



Технически сравнить место на КВ проблемно (на УКВ просто и измерения показывают разницу в четыре децибела). Пусть повезет тем, кому предстоит такой выбор места. На вч диапазоны выбор антенн у нас побольше и габариты терпимы, а вот на низко частотных диапазоны выбор антенн в готовом виде поменьше.

Да и понятно – пять элементов яги на диапазон 80 метров не всем по карману. Вот здесь поле работ может быть большое, если у радиолюбителя есть такое поле для размещения антенн на нч диапазоны

Есть такая книга,  Low Band DX-ing где много информации по антеннам на нч диапазоны



Любительские антенны коротких и ультракоротких волн



Антенна является устройством, участвующим в процессе передачи электромагнитной энергии из линии питания в свободное пространство, и наоборот. Каждая антенна имеет активный элемент, например, вибратор, а также может содержать один или более пассивных элементов. Активный элемент антенны — — вибратор, как правило. непосредственно соединен с линией питания.

Появление переменного напряжения на вибраторе связано как с распространением волны в линии питания, так и с возникновением электромагнитного поля вокруг вибратора.

Пассивные элементы в конструкции антенны выполняют следующие функции: формируют электромагнитное поле определенной структуры, обеспечивающей необходимые направленные свойства антенны, обеспечивают взаимное согласование сопротивлений системы «свободное пространство—антенна — линия питания».

По способу излучения всех антенн можно разделить на три основные группы: Читать далее книгу Беньковский Липинский — Любительские антенны коротких и ультракоротких волн — скачать . Многие радиолюбители по этой книге учились.

Идеальная антенна для радиолюбительских связей на коротких волнах

Какими антеннами пользуемся мы, радиолюбители. Какие, нам нужны? Нужна ли нам идеальная антенна на метровые диапазоны. Скажите что таких нет, и что идеального вообще ничего не бывает. Тогда близко к идеальной. А зачем? Спросите вы. Кто хочет добиваться результатов, идти вперед он рано или поздно подойдет к этому вопросу. Давайте рассмотрим, как понимать за идеальную антенну на метровых любительских диапазонах.

Почему именно на любительских метровых, да потому что наши корреспонденты находятся на разных расстояниях в разные стороны света. Прибавим сюда условия местные, где антенна расположена, и условия прохождения радиоволн в данное время на этих частотах. Получится много неизвестных. Какой угол излучения, какая поляризация будет максимальной в конкретный отрезок времени с конкретным корреспондентом (территорией).

Да, кому-то может повезти. С местом, выбора антенн, высотой подвеса. Так что надо делать? Чтобы везло всегда. Нам нужна такая антенна, которая в любой момент времени будет иметь наилучшие параметры для данного прохождения радиоволн с любой территорией. Подробней = Мы сканируем (крутим) антенну по азимуту это хорошо. Это первое условие. Второе условие = нам надо сканировать по углу излучения в вертикальной плоскости.

Если кто не знает – в зависимости от условий прохождения, сигнал может приходить под разными углами от одного и того — же корреспондента. Третье условие = это поляризация. Сканирование или изменение поляризации с горизонтальной на вертикальную поляризацию и обратно, плавно или ступенчато. Создав и получив эти три условия в одной антенне, мы получим идеальную антенну для радиолюбительской связи на коротких волнах.

Идеальная антенна

Идеальная антенна, так что это такое. Если рассматривать, например спутниковые антенны, то возможно становится нагляднее, проще для понимания. Здесь берем размер (диаметр тарелки) это прямая зависимость от усиления. Один спутник – взяли для примера антенну 60см. диаметром. Уровень сигнала на входе приемника будет мал, и порой картинки мы не увидим. Возьмем антенну диаметром 130 см. Уровень в норме, картинка стабильная.

Теперь возьмем антенну диаметром 4 метра и что мы можем наблюдать. Порой картинка пропадает. Да, тут две причины могут быть. Это ветер качнул нашу 4-метровую антенну и сигнал пропал. Это спутник на орбите не стабильно держит свои координаты. Вот и получается с одной стороны 4-метровая антенна лучшая по усилению, с другой она не оптимальна, значит, не идеальна. В данном случае оптимальная антенна 130 см. В данном случае, почему нельзя назвать её идеальной.

Так и на метровых радиолюбительских диапазонах. Не всегда пять элементов яги на высоте 40 метров для 80-метрового диапазона будут оптимальны. Значит, не идеальны. Можно даже привести несколько примеров из практики. В своих лабораторных работах изготовил 3 элемента на 10-метровый диапазон. Пассивные элементы изогнуты внутрь активного. Потом трех — диапазонный вариант такой антенны войдет в моду под известным названием.

Послушал, покрутил ну и конечно проводил связи на эту антенну, впечатление первое замечательное. Тут и выходные подошли, очередной контест. Но когда включился на 10-ку с этой антенной – то тишина, вот думаю, вчера гремел диапазон, а сегодня нет прохода.

Время от времени включался на этот диапазон, чтобы послушать, вдруг начнется проход. При очередном заходе на 10-ку, многочисленные радиолюбительские станции оглушили меня – началось. И тут сразу обнаруживаю, что подключена не та антенна. Вместо 3-элементов оказалась пирамида для 80-метрового диапазона. Переключаю на 3 элемента – тишина, на пирамиду гремят сигналы. Вышел на улицу, обследовал 3 элемента, может что случилось, нет, все нормально.

Хорошо тогда поработал на 28 мегагерц, много связей провел на пирамиду для 80-метрового диапазона. В понедельник, вторник такая же картина наблюдалась, и только в среду встало вроде как на свои места. На пирамиду тишина, а на 3-элемента гремят. В чем разница? Разница по углу излучения.

В пирамиде моей излучение на 28мгц. под углом 90 градусов, то есть в зенит, а в 3-элементной ниже 20 градусов. Такой практический пример дает нам повод для размышления. Другой пример, когда был в нулевом районе. Слышу на 20-ке вызов для нулевого района, знаю, что у данного товарища антенна за несколько тысяч долларов, что она на хорошей высоте и усилитель мощности там не меньше киловатта. Зову его, а он не слышит, вернее, слышит, но не может и позывной разобрать.

Покрутил он свою дорогую антенну, толку нет, и вслух он проговорил типа, что нет сегодня прохода. Тут на этой частоте слышу – а меня принимаете. Да принимаю. Оказался сосед его и всего с пяти ваттами и антенна такая, что я уже забыл (возможно, типа треугольника на 80). Мы провели радиосвязь, и он был приятно удивлен, зная, какая антенна и мощность у соседа. Не знаю, сколько там между ними метров, километров, но в том случае крутая антенна была бессильна.

Антенны на низкочастотные диапазоны

Были такие лабораторные работы и на 40 и на 80-метровые диапазоны. Все это в поисках а какая антенна лучше. И есть тут момент, где еще радиолюбителям есть возможность поработать над такой антенной, чтобы она была в любой момент времени оптимальна, а значит и идеальна. Отчасти радиолюбители используют некоторые моменты, которые должны быть заложены в идеальную антенну.

Самое простое это настройка по азимуту. Второе по углу излучения – ставим одинаковые антенны на разных мачтах, на разной высоте или на одной при этом коммутируя их в стеки. Получаем разные углы излучения. А также разные антенны с разной поляризацией некоторые имеют. Но это отчасти, а не в целом.

Да и некоторые скажут, а зачем такую антенну. Десять киловатт и первое место в кармане. Это да, ваш выбор. При этом вы обманываете не только всех, а в первую очередь самого себя. Или кто уже давно применяет такую антенну на КВ (на УКВ есть), где заложены свойства идеальной антенны.

Наши антенны

Какая у тебя антенна? 84 метра 27 сантиметров и 28 метров кабеля. Ух ты, а у меня 32 сантиметра, надо укоротить попробовать как у тебя. Это наши разговоры об антеннах в эфире. Вот немного другой ответ: а у меня кабель метра три, я возле самого окна сижу, а за окном сразу антенна. Три плохо, ты сделай 28, знаешь, как классно будет работать антенна. А вот буквально вчера слышал, и разговор был между двумя радиолюбителями со стажем. И разговор велся о какой-то секретной антенне, о секретных размерах.

Было такое впечатление, что один имеет секретные размеры и готов поделиться с другим, пришлет по почте, а другой допытывался кто автор, как будто если от Васи то и строить не буду, а если от Вовы то подумаем. Так вот друзья господа, забегая вперед, признаюсь, был бы счастлив и рад, когда вы стали бы автором своих антенн, а не тупо копировали и ловили сантиметры. Это свыше 300 мегагерц можно копировать, а здесь, особенно на низкочастотных диапазонах есть много подводных камней. Чтобы стать автором своих антенн, многого и не надо.

К. В. антенны

Для многих радиолюбителей эта тема была, есть и будет одной из самых востребованных. Какую антенну выбрать, какую купить. В том и другом случае нам её монтировать устанавливать, настраивать, здесь нам необходимы какие-то знания по антенной тематике, здесь помогут журналы книги по антенной тематике. Чтобы, в конце концов, мы поняли кое- что.

Антенна у радиолюбителя должна стоять одной из первых строк. Ксв — это не показатель и за ним и не надо гнаться в первую очередь. Что антенна с КСВ=2 может намного лучше работать, чем с КСВ=1. И КПД падает с увеличением элементов и многое другое.

кв антенны

Логопериодическая

Логопериодическая проволочная антенна для диапазона 40 метров. Все просто и эффективно. Несколько вариантов антенн «sloper» для низкочастотных диапазонов 40,80,160 метров. Сканируемая антенна RA6AA,настройка, используемые детали. В журнале Радиолюбитель 1 1991. Читать полностью.

Практика настройки

Практика настройки и монтажа антенн. Подъем мачты. Варианты крепления полотен антенн к дереву. Настройка при помощи ГСС и лампового вольтметра в журнале Радиолюбитель 2 1991год.Читать.

М антенна

В седьмом номере за 91 год журнала Радиолюбитель RA6AEG рассказывает о своей М антенне.

Вся эта информация в первую очередь радиолюбителям, уже имеющим позывной любительской радиостанции. Также всем остальным, кто еще не пришел на КВ. кв антенны для коротковолновиков



Антенно-фидерные устройства для радиолюбителей и профессионалов. Поддержим импортозамещение!

• Skip to content







Когда Маркони собрал радио он услышал голос А. Попова!



Антенны нашего производства принципиально отличаются от представляемых отечественными производителями прямым «честным» запитыванием активных элементов всех диапазонов! Это однозначно лучшие параметры на ВЧ диапазонах по сравнению с антеннами «переопыления» от FORCE12.

Выигрыш минимум в полбалла конечно этого стоит.  Компромиссам — НЕТ! Часто в форумах читаю , что антенны делаем по принципу FORCE — НЕТ!!!!!! Никаких Sleeve «переопылений»!!!!!!! Только активное питание активных элементов!

Отзывы о наших антеннах и их работе можно посмотреть здесь.







Двухэлементные  однодиапазонные и двухдиапазонные   антенны HB9CV с активным питанием элементов через фазосдвигающую линию и короткозамкнутыми шлейфами. Длина траверсы 4.2 м, максимальная длина элемента 14.1 м .  Лёгкая удачная конструкция для работы с облегчёнными поворотными устройствами типа YAESU G-800 и телескопической армейчской мачты в стационарных и полевых условиях.  Стоимость  антенны на диапазон  7 МГЦ 26500 р, 10 МГц — 25500 р,  двухдиапазонной антенны 27500 р. Ролик с параметрами антенны на Youtube.



Отличная полноразмерная однодиапазонная Яги на диапазон 30 м с длиной траверсы 10.4 м. Замечательное подавление боковых и заднего лепестка до 25 дБ. Ролик с видом антенны и приём маяка из Германии на частоте 10.144 МГц можно посмотреть на Youtube. Цена антенны 26500 р

SAY 3-11 WM полноразмерная антенна для работы в диапазонах 14 МГц, 18 МГц, 21 МГц актуальная для эффективной работы в годы минимума солнечной активности. Применение полноразмерных элементов обеспечивает отличную широкополосность антенны в пределах используемых диапазонов. Не требует использования антенного тюнера и имеет отличные электрические параметры. По параметрам антенна близка к трём полноразмерным однодиапазонным волновым каналам. Длина траверсы — 6.3 м Макс. длина элемента — 10.8 м Стоимость антены — 26000 р.



Двухэлементные трёхдиапазонные и двухдиапазонные  траповые антенны HB9CV с активным питанием элементов через фазосдвигающую линию и короткозамкнутыми шлейфами. Длина траверсы 2.1 м, максимальная длина элемента 8.1 м SAYT 3-2 и 8.4 м SAYT 2-2.  Лёгкая удачная конструкция для работы с облегчёнными поворотными устройствами в стационарных и полевых условиях. Использование двух активных элементов позволяет использовать мощность до 1500 Вт. Стоимость трёхдиапазонной антенны 17000 р, двухдиапазонной антенны 14200 р. Комбинации диапазонов — 14-18, 14-21, 14-24, 14-28, 18-24, 18-28, 21-28 МГц двухдиапазонные антенны. 14-21-28, 14-18-24, 14-18-28 МГц трёхдиапазонные антенны. Ведётся работа по изготовлению антенны 14-18-21 МГц.

	Антенна предназначена для работы в диапазонах 14, 21 и 28 МГц. Все три элемента активные, получается набор однодиапзонных логопериодических антенн с хорошими параметрами. КСВ в диапазоне 14 МГц < 1.3, 21 МГц < 1.35, 28 — 29 мГц < 1.25

Началось производство траповых многодиапазонных вертикальных антенн — посмотреть информацию Траповая двухдиапазонная WARC Яги SAYT 2-3W. Траповые трёхдиапазонные Яги SAYT 3-3 и SAYT 3-4. Ролик с антенной на youtube. КСВ антенны .



» Оставил все хозяйство на два года и просил присматривать на случай натянуть растяжки и т.д.  В декабре 2016 г. приехал и о чудо — все на своих местах и ничегошеньки не отвалилось и даже не расшаталось. Значит выбор изоляторов, материала на высоте. А ведь — 75C с ветерком не шуточки. Анализатор пока не подключал. Времени нет пока серьезно заняться радио. Ведь все работает, и прекрасно. Большое спасибо за АНТЕННЫ. »



В нашем ассортименте появилась антенна для приёма УКВ FM!

Отлично зарекомендовавший себя во время Полевого дня комплект антенн конструкции Валерия Ивановича RA3LE . 2 х 14 эл (9.4 м) — 144 мГц и 2 х 26 эл. (5.9 м) — 432 мГц. Несмотря на не очень хорошее прохождение и один трансивер TS-2000Х  работа в эфире принесла большое удовольствие.

параметрами разработана известным антенностроителем Цыганковым Валерием Ивановичем RA3LE. На фото видны и 2-е

Возможно изготовление сумматоров на 144 Мгц и 432 мГц для 2-х и 4-х антенн.

Добро пожаловать за антеннами.



Тел. +7-916-4161489           e-mail: Данный адрес e-mail защищен от спам-ботов, Вам необходимо включить Javascript для его просмотра. ,  Данный адрес e-mail защищен от спам-ботов, Вам необходимо включить Javascript для его просмотра.

You are here:

• Skip to content

1.2. Классификация радиолюбительских антенн | RadioUniverse

При идеальных условиях распространения на линиях радиосвязи в диапазоне коротких волн (КВ) достаточно удовлетворительный прием может быть обеспечен с помощью куска провода длиной в несколько метров. В этих условиях качество приема определяется свойствами используемого приемника (селективностью, стабильностью и т. п.). В реальных условиях, в которых работают радиолюбители (слабый уровень сигнала, наличие помех и пр.), необходимо применять направленные антенны, например такие, какими пользуются на передающих станциях.

В теории антенн доказывается теорема взаимности, из которой следует, что характеристики излучения передающей антенны и характеристики той же самой антенны, работающей в приемном режиме, идентичны. Поэтому для анализа антенн достаточно познакомиться со свойствами антенн в режиме передачи, чтобы иметь полную информацию о характеристиках антенн в режиме приема.

Наиболее рационально применять одну и ту же антенну как для приема, так и для передачи, так как в этом случае максимально используются ее направленные свойства. Однако для этого требуются переключающие устройства, которые осуществляют коммутацию антенны то с передатчиком, то с приемником.

В случае использования двух антенн, разнесенных на достаточное расстояние друг от друга, трудно добиться идентичности характеристик излучения обеих антенн и, следовательно, оптимальной работы станции в целом.

В другом случае, когда приемная и передающие антенны находятся вблизи друг от друга и имеют одинаковое построение, между ними возникает сильное взаимодействие, благодаря чему на выходе приемной антенны, т. е. па входе приемника, возникает сильная помеха, наведенная собственным передатчиком станции.

В диапазоне ультракоротких волн (УКВ) в стационарных устройствах, как правило, применяются направленные антенны. Для переносных станций в этом диапазоне, как правило, используются антенны, имеющие круговую диаграмму направленности. В диапазоне УКВ передатчик и приемник обычно работают на одну и ту же антенну. Исключение составляют антенные устройства специальных линий связи.

Радиолюбитель, намеревающийся сконструировать свою станцию, обладающую высокими качественными показателями работы, всегда стоит перед решением вопроса: какую именно антенну выбрать?

Обращение к журнальным статьям создает, как правило, у радиолюбителя впечатление, что существует огромное число различных типов антенн, среди которых он должен сделать единственно правильный выбор. И зачастую радиолюбитель выбирает ту или иную антенну на основании информации, полученной от своих коллег-радиолюбителей, которые в силу различных частных причин широко рекламируют какую-либо одну из антенн (как правило, ту, которой они пользуются) и весьма неодобрительно высказываются о других типах антенн.

Для того чтобы радиолюбитель мог сознательно выбрать тип антенны, крайне необходимо, на наш взгляд, знать хотя бы в минимальном объеме основные сведения как по теории антенны, так и по теории распространения радиоволн. Разобравшись с этими вопросами, изложенными в гл. 2—4, радиолюбитель наверняка найдет нужную схему антенны среди множества схем, описанных в гл. 5 и 6 этой книги.

Читатель должен отдавать себе полный отчет в том, что антенна не является устройством неограниченных возможностей. Возможности получения высоких качественных показателей работы антенн и, в первую очередь, антенн для радиолюбительских станций ограничены. Однако правильный выбор антенны позволяет радиолюбителю наилучшим образом использовать передатчик станции, получить наибольший уровень сигнала, а в ряде случаев — наибольший уровень отношения сигнал/помеха на входе приемника.

Для того чтобы читатель мог легче ориентироваться среди двухсот встречающихся типов любительских антенн, в данной книге введено деление любительских антенн на основные типы. Это деление в большинстве своем совпадает с делением, принятым для профессиональных антенн.

Имея в виду основного читателя этой книги, авторы наряду с профессиональной терминологией используют терминологию, распространенную среди радиолюбителей, которая часто заимствована из иностранной литературы.

Антенна является устройством, участвующим в процессе передачи электромагнитной энергии из линии питания в свободное пространство, и наоборот. Каждая антенна имеет активный элемент, например, вибратор, а также может содержать один или более пассивных элементов Активный элемент антенны — вибратор, как правило, непосредственно соединен с линией питания. Появление переменного напряжения на вибраторе связано как с распространением волны в линии питания, так и с возникновением электромагнитного поля вокруг вибратора.

Пассивные элементы в конструкции антенны выполняют следующие функции:

• формируют электромагнитное поле определенной структуры, обеспечивающей необходимые направленные свойства антенны,
• обеспечивают взаимное согласование сопротивлений системы «свободное пространство — антенна — линия питания».

По способу излучения всех антенн можно разделить на три основные группы: линейные антенны, апертурные антенны, антенны поверхностной волны.

Линейная антенна

Эта антенна имеет вид провода или системы проводов, длина которых значительно превышает их поперечный размер. Обычно для линейных антенн отношение длины волны к диаметру провода превышает 1000. Характеристики излучения линейной антенны определяются распределением токов на проводах и их взаимной ориентацией. К этой группе антенн относятся вибраторные антенны, ромбические антенны и т. п. Чаще всего эти антенны используются в диапазоне коротких волн.

Апертурная антенна

Эта антенна характеризуется наличием поверхности (апертуры), на которой происходит трансформация энергии, распространяющейся в линии питания, в энергию излучения. Размеры апертуры обычно значительно превышают длину волны Характеристики излучения апертурной антенны в основном определяются структурой электромагнитного поля на апертуре. Типичным представителем этой группы антенн является зеркальная параболическая антенна.

Антенна поверхностной волны

В механизме излучения этих антенн основную роль играет так называемая поверхностная волна. Эта волна распространяется вдоль антенны и одновременно участвует в процессе излучения. Длина антенн поверхностных волн обычно больше длины волны. Характеристики излучения этой антенны определяются как условиями распространения волны вдоль антенны, так и способом ее соединения с линией питания. Типичными представителями этой группы антенн являются диэлектрические антенны, антенны Уда — Яги и др. В этих антеннах возможности формирования различных характеристик излучения, как правило, достаточно ограничены.

Антенной системой называют обычно совокупность отдельных антенн. Объединение нескольких антенн в одну антенную систему значительно увеличивает возможность формирования различных требуемых диаграмм направленности. Антенные системы включают в себя источники излучения, размещенные по какой-либо поверхности дискретным или непрерывным образом.

Читатель должен отчетливо представлять себе, что между апертурными антеннами и излучающими системами имеется существенная разница.

В апертурной антенне зеркального типа излучатель создает сферическую волну, а рефлектор (параболическое зеркало) преобразует ее в плоскую волну.

В антенной системе можно изменить фазовые соотношения между отдельными излучателями, например с помощью изменения длин питающих линий. Это позволяет в значительных пределах видоизменять направленные свойства антенн, в том числе и направление излучения главного лепестка антенны. Последнее обстоятельство позволяет, в свою очередь, обойтись при настройке антенны без механической ориентации полотна антенны.

Антенная система, особенно в диапазоне УКВ, дает возможность получить большой выигрыш, например в уровне сигнала, по сравнению с одиночной антенной Проектирование таких антенн требует хорошего знания теории, а также умения правильным образом реализовать на практике эти знания.

Следует отметить, что приемная антенна улавливает только ту часть электромагнитной волны передатчика, которая попадает на ее апертуру. Кроме того, передающая направленная антенна излучает подведенную к ней энергию в виде конического луча. Ширина этого луча зависит от размера апертуры антенны и обратно пропорциональна этому размеру. Например, увеличивая линейный размер апертур антенны в n раз, мы тем самым в n раз сужаем луч. Выигрыш от использования направленной передающей антенны заключается в увеличении уровня сигнала на станции-корреспонденте. Выигрыш от использования направленной приемной антенны особенно сильно ощущается в условиях воздействия сторонних сигналов-помех, приходящих с боковых направлений, а также при малых уровнях принимаемого сигнала.
