Радиолюбительский приемник: как выбрать лучший вариант для своих целей — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие характеристики важны при выборе радиолюбительского приемника. Как подобрать оптимальный вариант по соотношению цена/качество. На что обратить внимание начинающему радиолюбителю при покупке первого приемника.

Содержание

Основные характеристики радиолюбительских приемников

При выборе радиолюбительского приемника необходимо учитывать следующие ключевые характеристики:

Частотный диапазон — какие диапазоны может принимать приемник (КВ, УКВ и т.д.)
Чувствительность — способность принимать слабые сигналы
Избирательность — способность отделять нужный сигнал от помех
Стабильность частоты
Наличие различных видов модуляции (AM, FM, SSB, CW)
Возможность подключения внешней антенны
Наличие цифровой обработки сигнала (DSP)
Удобство управления

Начинающим радиолюбителям стоит обратить особое внимание на простоту использования и настройки приемника. Профессионалам важны расширенные технические возможности и высокие характеристики.

Виды радиолюбительских приемников

Существует несколько основных типов радиолюбительских приемников:

1. Супергетеродинные приемники

Классическая схема с преобразованием частоты. Обеспечивают хорошую чувствительность и избирательность. Подходят как для начинающих, так и для опытных радиолюбителей.

2. Приемники прямого преобразования

Более простая схема без промежуточной частоты. Дешевле супергетеродинных, но уступают им по характеристикам. Хороший вариант для начинающих.

3. SDR-приемники

Программно-определяемые радиоприемники. Обеспечивают широкие возможности по цифровой обработке сигнала. Требуют подключения к компьютеру.

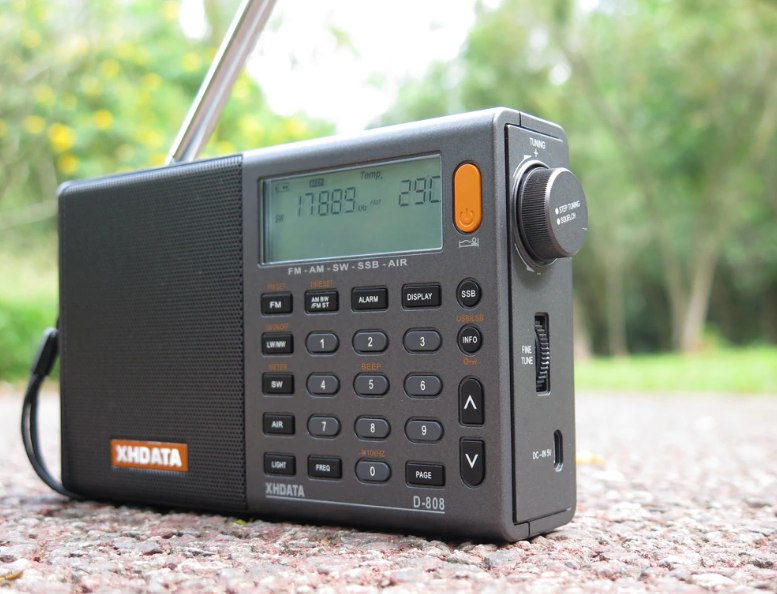

4. Портативные всеволновые приемники

Компактные приемники с широким диапазоном частот. Удобны для прослушивания эфира в поездках.

На что обратить внимание при выборе первого приемника

Начинающим радиолюбителям при выборе первого приемника рекомендуется учитывать следующие моменты:

Выбирайте модели с простым и понятным управлением

Обратите внимание на наличие цифровой шкалы настройки
Убедитесь в возможности приема SSB сигналов
Проверьте наличие разъема для подключения внешней антенны
Выбирайте приемники с диапазоном частот не менее 0.5-30 МГц
Отдавайте предпочтение известным брендам с хорошей репутацией

Для первого приемника не стоит гнаться за максимальными характеристиками. Важнее выбрать модель, на которой будет удобно учиться и осваивать основы радиоприема.

Какую антенну выбрать для радиолюбительского приемника

Качество приема во многом зависит от используемой антенны. Для радиолюбительского приемника можно рекомендовать следующие варианты антенн:

Комнатные антенны

Активная телескопическая антенна
Рамочная магнитная антенна
Провод длиной 5-10 метров, натянутый под потолком

Наружные антенны

Диполь с плечами по 10-20 метров
Вертикальная антенна высотой 6-10 метров
Антенна типа «наклонный луч» длиной 20-40 метров

Для начала можно использовать простую комнатную антенну. По мере роста опыта стоит задуматься об установке более эффективной наружной антенны.

Программное обеспечение для радиолюбительских приемников

Для расширения возможностей радиолюбительского приемника можно использовать различное программное обеспечение:

SDR# — популярная программа для работы с SDR-приемниками
HDSDR — программа для обработки и анализа радиосигналов
DM780 — декодирование цифровых видов связи
Fldigi — прием и передача цифровых сигналов
JT65-HF — прием слабых сигналов

Многие современные приемники позволяют подключать их к компьютеру для расширения функциональности с помощью специализированного ПО.

Советы по эксплуатации радиолюбительского приемника

Чтобы приемник служил долго и радовал качественным приемом, соблюдайте следующие рекомендации:

Внимательно изучите инструкцию перед началом использования
Не подвергайте приемник воздействию экстремальных температур и влажности
Используйте качественные элементы питания или блок питания
Периодически проводите чистку органов управления
При длительном хранении извлекайте батарейки из приемника
Не допускайте падений и ударов приемника
При появлении неисправностей обращайтесь в сервисный центр

Бережное отношение и своевременное обслуживание позволят продлить срок службы радиоприемника и сохранить его характеристики.

Радиолюбительский приемник: характеристики

Антенна любительского радиоприемника принимает сотни и тысячи радиосигналов одновременно. Их частоты могут варьироваться в зависимости от передачи на длинных, средних, коротких, ультракоротких волнах и телевизионных диапазонах. В промежутках между ними работают любительские, правительственные, коммерческие, морские и другие станции. Амплитуды сигналов, подаваемых на антенные входы приемника, варьируются от менее 1 мкВ до многих милливольт. Радиолюбительские контакты происходят на уровне порядка нескольких микровольт. Назначение любительского ресивера двоякое: выбор, усиление и демодуляция нужного радиосигнала, и отсеивание всех остальных. Приемники для радиолюбителей доступны как отдельно, так и в виде составляющей части трансивера.

Основные узлы ресивера

Радиолюбительские приемники должны иметь возможность принимать крайне слабые сигналы, отделять их от шума и мощных станций, всегда присутствующих в эфире. При этом для их удержания и демодуляции необходима достаточная стабильность. В целом производительность (и цена) радиоприемника зависит от его чувствительности, избирательности и стабильности. Есть и другие факторы, связанные с эксплуатационными характеристиками устройства. К ним относятся охват и считывание частоты, режимы демодуляции или детектирования ДВ, СВ, КВ, УКВ-радиоприемников, требования к мощности. Хотя ресиверы различаются по сложности и производительности, все они поддерживают 4 основные функции: прием, селективность, демодуляцию и воспроизведение. Некоторые также включают усилители для повышения уровня сигнала до приемлемых значений.

Прием

Это способность ресивера обрабатывать слабые сигналы, собираемые антенной. Для радиоприемника данная функциональная возможность прежде всего связана с чувствительностью. Большинство моделей имеет несколько каскадов усиления, необходимого для повышения мощности сигналов от микровольт до вольт. Таким образом, общий коэффициент усиления приемника может достигать порядка миллиона к одному.

Начинающим радиолюбителям полезно знать, что на чувствительность ресивера влияют электрические шумы, генерируемые в антенных контурах и самом устройстве, особенно во входных и радиочастотных модулях. Они возникают при термическом возбуждении молекул проводника и в компонентах усилителя, таких как транзисторы и трубки. В целом электрический шум от частоты не зависит и увеличивается с температурой и шириной полосы.

Любые помехи, присутствующие в антенных терминалах приемника, усиливаются вместе с принимаемым сигналом. Таким образом, существует предел чувствительности ресивера. Большинство современных моделей позволяет принимать 1 мкВ или меньше. Многие спецификации определяют эту характеристику в микровольтах для 10 дБ. Например, чувствительность 0,5 мкВ для 10 дБ означает, что амплитуда шума, генерируемого в ресивере, примерно на 10 дБ ниже сигнала в 0,5 мкВ. Иначе говоря, уровень помех приемника составляет около 0,16 мкВ. Любой сигнал ниже этого значения будет перекрываться ими и не будет слышен в динамике.

На частотах до 20–30 МГц внешний шум (атмосферный и антропогенный) обычно значительно выше внутренних помех. Большинство приемников имеют достаточную чувствительность для обработки сигналов в этом частотном диапазоне.

Селективность

Это способность приемника настраиваться на требуемый сигнал и отклонять нежелательные. В ресиверах используются высокодобротные LC-фильтры для пропускания только узкой полосы частот. Таким образом, полоса пропускания приемника имеет важное значение для устранения нежелательных сигналов. Селективность многих ДВ-ресиверов составляет порядка нескольких сотен герц. Этого достаточно для отсеивания большинства сигналов, близких к рабочей частоте. Все радиолюбительские приемники КВ- и СВ-диапазонов должны иметь избирательность около 2500 Гц для любительского голосового приема. Многие ресиверы и трансиверы ДВ/КВ используют переключаемые фильтры для обеспечения оптимального приема сигнала любого типа.

Демодуляция, или детекция

Это процесс разделения НЧ-составляющей (звука) из входящего модулированного сигнала несущей. В контурах демодуляции используются транзисторы или лампы. Два наиболее распространенных типа детекторов, применяемых в ВЧ-приемниках, – это диодный для ДВ и СВ и идеальный смеситель для ДВ или КВ.

Воспроизведение

Финальным процессом приема является преобразование обнаруженного сигнала в звуковой для подачи на динамик или наушники. Обычно для усиления слабого выхода с детектора используется каскад с высоким коэффициентом. Выход аудиоусилителя затем подается на динамик или наушники для воспроизведения.

Большинство радиолюбительских приемников имеют внутренний динамик и выходное гнездо для наушников. Простой одноступенчатый аудиоусилитель подходит для работы с наушниками. Для динамика обычно требуется 2-х или 3-ступенчатый аудиоусилитель.

Простые ресиверы

Первые приемники для радиолюбителей представляли собой простейшие устройства, которые состояли из колебательного контура, кристаллодетектора и наушников. Они могли принимать лишь местные радиостанции. Однако кристаллический детектор не способен правильно демодулировать сигналы ДВ или КВ. Кроме того, чувствительность и селективность такой схемы недостаточны для радиолюбительской работы. Увеличить их можно путем добавления аудиоусилителя к выходу детектора.

Радиоприемник прямого усиления

Чувствительность и избирательность могут быть улучшены путем добавления одного или нескольких каскадов. Этот тип устройств называется приемником прямого усиления. Многие коммерческие СВ-ресиверы 20-х и 30-х гг. использовали такую схему. Некоторые из них имели 2–4 ступени усиления для получения требуемой чувствительности и селективности.

Приемник прямого преобразования

Это простой и популярный подход для приема ДВ и КВ. Входной сигнал подается на детектор вместе с РЧ от генератора. Частота последнего несколько выше (или ниже) первого, чтобы можно было получить биение. Например, если на входе 7155,0 кГц, а ВЧ-генератор настроен на 7155,4 кГц, то смешиванием в детекторе создается звуковой сигнал 400 Гц. Последний поступает в высокоуровневый усилитель через очень узкий звуковой фильтр. Селективность в этом типе ресивера достигается с помощью колебательных LC-контуров перед детектором и звуковым фильтром между детектором и аудиоусилителем.

Супергетеродин

Разработан в начале 1930-х годов с целью устранения большинства проблем, с которыми сталкивались ранние типы радиолюбительских приемников. Сегодня супергетеродинный ресивер используется практически во всех типах услуг радиосвязи, включая радиолюбительские, коммерческие, а также для амплитудной и частотной модуляции и телевидения. Основное отличие от приемников прямого усиления заключается в преобразовании входящего РЧ-сигнала в промежуточный (ПЧ).

ВЧ-усилитель

Содержат LC-контуры, которые обеспечивают некоторую селективность и ограниченное усиление на требуемой частоте. РЧ-усилитель также обеспечивает два дополнительных преимущества в супергетеродинном приемнике. Во-первых, он изолирует каскады смесителя и локального генератора от контура антенны. Для радиоприемника преимущество заключается в том, что ослабляются нежелательные сигналы, частота которых вдвое выше требуемой.

Генератор

Необходим для создания синусоидального сигнала с постоянной амплитудой, частота которой отличается от входящей несущей на величину, равную ПЧ. Генератор создает колебания, частота которых может быть либо выше, либо ниже несущей. Этот выбор определяется полосой пропускания и требованиями к настройке РЧ. Большинство таких узлов в СВ-приемниках и нижнем диапазоне любительских УКВ-ресиверов генерируют частоту выше входной несущей.

Смеситель

Назначением данного блока является преобразование частоты входящего несущего сигнала в частоту ПЧ-усилителя. Смеситель выводит 4 основных выходных сигнала из 2 входных: f₁, f₂, f₁+f₂, f₁-f₂. В супергетеродинном приемнике используется только либо их сумма, либо разность. Остальные могут вызвать помехи, если не будут предприняты надлежащие меры.

ПЧ-усилитель

Характеристики ПЧ-усилителя в супергетеродинном приемнике лучше всего описываются с точки зрения коэффициента усиления (КУ) и селективности. Вообще говоря, эти параметры определяются усилителем ПЧ. Селективность ПЧ-усилителя должна быть равна ширине полосы входящего модулированного РЧ-сигнала. Если она больше, то любая смежная частота пропускается и вызывает помехи. С другой стороны, если селективность слишком узкая, некоторые боковые полосы будут срезаны. Это приводит к потере четкости при воспроизведении звука динамиком или наушниками.

Оптимальная полоса пропускания коротковолнового приемника равна 2300–2500 Гц. Хотя некоторые из более высоких боковых полос, связанных с речевыми сигналами, выходят за пределы 2500 Гц, их потеря существенно не влияет на звучание или информацию, передаваемую оператором. Селективность 400–500 Гц достаточна для работы ДВ. Эта узкая полоса помогает отклонить любой сигнал соседней частоты, который может мешать приему. В любительских радиоприемниках, цена которых выше, используются 2 и более каскада ПЧ-усиления с предшествующим высокоселективным кристаллическим или механическим фильтром. При такой компоновке между блоками используются LC-контуры и преобразователи ПЧ.

Выбор промежуточной частоты определяется несколькими факторами, которые включают: усиление, селективность и подавление сигнала. Для низкочастотных диапазонов (80 и 40 м) ПЧ, используемая во многих современных радиолюбительских приемниках, равна 455 кГц. ПЧ-усилители могут обеспечить превосходный коэффициент усиления и селективность 400–2500 Гц.

Детекторы и генераторы биений

Детекция, или демодуляция, определяется как процесс разделения аудиочастотных компонентов от модулированного сигнала несущей. Детекторы в супергетеродинных приемниках также называют вторичными, а первичным является узел смесителя.

Автоматическая регулировка усиления

Целью узла АРУ является поддержание постоянного уровня выходного сигнала, несмотря на изменения входного. Радиоволны, распространяющиеся через ионосферу, то ослабляются, то усиливаются из-за явления, известного как замирание. Это приводит к изменению уровня приема на антенных входах в широком диапазоне значений. Поскольку напряжение выпрямленного сигнала в детекторе пропорционально амплитуде принятого, часть его может использоваться для управления коэффициентом усиления. Для приемников, использующих ламповые или npn-транзисторы в узлах, предшествующих детектору, для уменьшения КУ подается отрицательное напряжение. Усилители и смесители, использующие pnp-транзисторы, требуют положительного напряжения.

Некоторые радиолюбительские приемники, особенно лучшие транзисторные, имеют усилитель с АРУ для большего контроля над характеристиками устройства. Автоматическая регулировка может иметь разные временные константы для сигналов различных типов. Постоянная времени задает продолжительность контроля после прекращения трансляции. Например, во время интервалов между фразами КВ-ресивер немедленно возобновит полное усиление, что вызовет раздражающий всплеск шума.

Измерение силы сигнала

В некоторых приемниках и приемопередатчиках предусмотрен индикатор, указывающий относительную силу трансляции. Обычно часть выпрямленного сигнала ПЧ от детектора подается на микро- или миллиамперметр. Если у приемника есть усилитель АРУ, то этот узел также можно использовать для управления индикатором. Большинство измерителей калибруются в S-единицах (от 1 до 9), которые представляют приблизительно 6-дБ изменение мощности принимаемого сигнала. Среднее показание или S-9 служит для индикации уровня в 50 мкВ. Верхняя половина шкалы S-метра калибруется в децибелах выше S-9, обычно до 60 дБ. Это значит, что сила принятого сигнала на 60 дБ выше 50 мкВ и равна 50 мВ.

Индикатор редко бывает точным, поскольку на его работу влияют многие факторы. Однако он очень полезен при определении относительной интенсивности входящих сигналов, а также при проверке или настройке приемника. Во многих приемопередатчиках индикатор служит для отображения состояния функций устройства, таких как конечный ток радиочастотного усилителя и выходная мощность РЧ.

Помехи и ограничения

Начинающим радиолюбителям полезно знать, что любой ресивер может испытывать трудности с приемом из-за трех факторов: внешнего и внутреннего шума и интерферирующих сигналов. Внешние помехи на ВЧ, особенно ниже 20 МГц, намного выше, чем внутренние. Только на более высоких частотах узлы приемника составляют угрозу для крайне слабых сигналов. Большинство шумов генерируется в первом блоке, как в радиочастотном усилителе, так и в каскаде смесителя. Для снижения внутренних помех приемника до минимального уровня было приложено много усилий. В итоге появились малошумящие схемы и компоненты.

Внешние помехи могут вызвать проблемы при приеме слабых сигналов по двум причинам. Во-первых, помехи, улавливаемые антенной, могут маскировать трансляцию. Если последняя находится вблизи или ниже уровня входящего шума, прием практически невозможен. Некоторые опытные операторы могут принимать трансляции на ДВ даже при больших помехах, но голос и другие любительские сигналы в этих условиях непонятны.

Радиолюбительский КВ-приёмник начального уровня

Начинающему радиолюбителю – коротковолновику, на первом этапе, требуется КВ-приёмник, при помощи которого можно наблюдать за работой других радиолюбителей. Желательно чтобы это было очень простое в настройке устройство, но обеспечивающее неплохие характеристики.
Описываемый приёмник соответствует этим условиям. Он построен по схеме прямого преобразования и позволяет принимать телеграфные и телефонные радиолюбительские станции ( CW и SSB ).

Приёмник может работать на любом из радиолюбительских диапазонов, – всё зависит от параметров входного и гетеродинного контура. В данной статье приводятся данные для диапазонов 160м, 80м, и 40м.
Чувствительность приёмника около 8 mkv, работает он на несогласованную антенну, представляющую собой отрезок монтажного провода, протянутый по диагонали комнаты под потолком. Роль заземления выполняет труба водопроводной или отопительной системы дома. К трубе при помощи хомута крепится контакт, провод от этого контакта подключается к клемме Х4, а снижение антенны – к Х1.

Принципиальная схема показана на Рис.1. Входной сигнал выделяется контуром L1-C1, настроенного на середину принимаемого диапазона. Далее сигнал поступает на смеситель, выполненный на двух транзисторах

VT1 и VT2, в диодном включении, включённых встречно-параллельно.
Напряжение гетеродина подаётся на смеситель через конденсатор С2 от гетеродина выполненного на транзисторе VT5.
Гетеродин работает на частоте в два раза ниже частоты входного сигнала. На выходе смесителя, в точке подключения С2 образуется продукт преобразования, – сигнал разности входной частоты и удвоенной частоты гетеродина. Поскольку, величина частоты этого сигнала не должна быть более 3 кГц, то после смесителя включён ФНЧ на дросселе L2 и конденсаторе С3, подавляющий сигналы частотой выше 3 кГц. Благодаря этому достигается высокая избирательность приёмника и возможность приёма CW и SSB. Сигналы АМ и FM практически не принимаются, но это и не нужно, так как в любительских диапазонах в основном используются
CW и SSB.

Выделенный НЧ сигнал поступает на двухкаскадный низкочастотный усилитель на VT3 и VT4 на выходе которого включаются высокоомные головные телефоны ( например «ТОН-2» ). Можно подключить и низкоомные динамические телефоны, но в этом случае нужен переходной трансформатор. Если параллельно С7 включить резистор сопротивлением 1-2 кОм, то сигнал с коллектора VT4 через конденсатор ёмкостью 0,1-10 мкФ можно подать на вход любого УНЧ с динамиком и регулятором громкости. Тогда будет возможно громкоговорящее прослушивание.
Напряжение питания гетеродина стабилизировано диодом VD1.
Детали. В приёмнике можно использовать разные переменные конденсаторы, например, с перестройкой ёмкости 10-495 пФ, 5-240 пФ или 7-180 пФ.

Желательно чтобы это были конденсаторы с воздушным диэлектриком, но можно и с твёрдым.
Для намотки контурных катушек используются каркасы диаметром 8 мм с резьбовыми подстроечными сердечниками из карбонильного железа. Заготовкой для каркасов служат каркасы контуров ПЧ старых ламповых или лампово-полупроводниковых телевизоров ( УЛТ, УНТ, УЛППТ и др. ). Каркасы разбираются, разматываются и от них отпиливается цилиндрическая часть по длине 30 мм. Каркасы устанавливаются в отверстия в печатной плате приёмника и фиксируются там густым эпоксидным клеем.

Схематическое изображение каркаса приводится на Рис.2. На этом же рисунке показан способ крепления катушки L2, выполненный на ферритовом кольце. Эта катушка тоже крепится через отверстие в плате, но посредством винта М3 с гайкой, который вставляется в отверстие кольца. Под винт подкладывается изоляционная шайба.

Намоточные данные. Как уже говорилось , намоточные данные приводятся для трёх диапазонов ( см. таблицу ). Кроме намоточных данных приводятся данные конденсаторов С1, С9, С8. Кроме того, ёмкость С8 приводится для разных переменных конденсаторов. Если имеющийся в вашем распоряжении конденсатор не такой ёмкости, как указано в таблице, то выбирайте данные по наиболее близкой максимальной ёмкости.

Намотка катушек L1 и L3 выполняется виток к витку, проводом ПЭВ 0,12. Фиксируются обмотки каплями расплавленного парафина ( от свечки ).
Катушка L2 – намотана на ферритовом кольце диаметром 10-20 мм, она содержит 200 витков, намотанных в навал, но равномерно. Катушку L2 можно намотать и на другом сердечнике, например СБ. В этом случае, её наматывают на каркасе СБ и затем помещают его внутрь броневых чашек СБ. Чашки склеивают эпоксидным клеем, им же клеят катушку к плате.

Конденсаторы С1, С8, С9, С11, С12, С13 должны быть керамическими, трубчатыми или дисковыми. Если это импортные дисковые конденсаторы, то нужно знать как обозначается их ёмкость, – первые две цифры обозначают ёмкость, а третья – множитель.

Печатная плата сделана из фольгированного стеклотекстолита (75 х 100 мм ). Расположение печатных дорожек только с одной стороны.
Расположение дорожек и монтажная схема приводятся на рисунках 3 и 4
Налаживание приёмника. Низкочастотный усилитель приёмника, при безошибочном монтаже и исправных деталях работает сразу после включения. Режим работы транзисторов VT3-VT4 устанавливается автоматически, так что налаживание УНЧ не требуется. Поэтому, в основном, налаживание приёмника заключается в налаживании гетеродина. Сначала нужно проверить наличие генерации по наличию ВЧ напряжения на отводе катушки L3. Ток коллектора VT5 должен быть в пределах 1,5 – 3 mA ( устанавливается резистором R4 ). Генерацию можно проверить по изменению этого тока при прикосновении руками к гетеродинному контуру.
Подстройкой гетеродинного контура нужно обеспечить необходимое перекрытие гетеродина по частоте, на диапазоне 160 м частота гетеродина должна перестраиваться в пределах 0,9-0.99 МГц, на диапазоне 80 м – 1,7-1,85 МГц, на диапазоне 40 м – 3,5-3,6 МГц. Проще всего это сделать измеряя частоту на отводе катушке L3 при помощи частотомера, способного измерять частоту до 4 МГц. Но можно воспользоваться и резонансным волномером или генератором ВЧ ( методом биений ).

Если пользоваться генератором ВЧ, то можно одновременно настроить и входной контур. Подайте на вход приёмника сигнал от ГВЧ ( например, расположите провод, подключённый к Х1 рядом с выходным кабелем генератора ). Генератор ВЧ нужно перестраивать в пределах частот в два раза больших, чем указано выше ( например в диапазоне 160 м – 1,8-1,98 МГц ), а контур гетеродина подстроить так, чтобы при соответствующем положении С10 в телефонах прослушивался звук с частотой 0,5-1 кГц. Затем настройте генератор на центральную частоту диапазона, настройте на неё приёмник и подстройте контур L1-C1 по максимальной чувствительности приёмника. По тому же генератору откалибруйте частоту приёмника.

Откалибровать частоту приёмника можно и по частотомеру, измеряя частоту на отводе L3 и умножая показания частотомера на 2. При отсутствии генератора ВЧ входной контур можно настроить принимая сигнал радиолюбительской станции, работающей ближе к середине диапазона.
В процессе настройки контуров может потребоваться небольшая корректировка числа витков катушек L1 и L3 или ёмкостей С1 и С9

автор Андреев с.
источник: ” РАДИОКОНСТРУКТОР “, 01 – 2005, стр. 7-10

Лучший вседиапазонный радиоприемник и его антенна

Когда люди спрашивают: « Какой лучший вседиапазонный радиоприемник «? Мой вопрос:
« Что вы подразумеваете под «лучшим» «?

Вот пример того, что несколько лет назад большинство людей считало «лучшим радиоприемником дальнего действия» с точки зрения производительности: профессиональный приемник Racal RA3712.

Профессиональный приемник Racal RA3712

Источник: https://qrznow.com/

Большинство людей не могли себе позволить его, даже если он все еще производился.

Однако, если у вас есть « глубоких карманов », то вы можете рассмотреть следующие высококлассные радиоприемники. Это автономные автономные радиоприемники, которые все еще производятся и широко доступны сегодня.

ICOM R9500 (12 500 долларов США)

Источник: https://www.hamradio.com

FlexRadio Systems FLEX-6700R (7 000 долларов США)

Источник: https://radioworld.ca/

Но большинство людей по-прежнему не могут себе этого позволить!

Я предпочитаю рекомендовать приемники, которые более доступны по цене и при этом более чем адекватны вашим потребностям на практике, принимая во внимание реальный жизненный контекст.

Поэтому я поделюсь с вами важной информацией для принятия решений, которая вам понадобится для выбора приемника, который наилучшим образом будет соответствовать вашим потребностям и ожиданиям сейчас и в обозримом будущем.

Имея это в виду, давайте исследуем мир радиоприемников.

Лучший вседиапазонный радиоприемник для

Вас

Для большинства из вас лучшим приемником должен быть тот, который:

обеспечивает приемлемую производительность для ваших нужд — как вы их знаете сейчас — сохраняя помните, что ваши потребности будут меняться со временем;
не требуют слишком сложной наружной антенны;
соответствует вашему бюджету « начиная с «.

Под « лучший » большинство людей подразумевает « самый лучший приемник, который я могу себе позволить «.

Но высокая производительность имела свою цену, и при этом она была жесткой. Кроме того, помните, что все радиоприемники зависят от эффективности и действенности антенной системы, которую вы выберете. для подключения к нему!

Лучший вседиапазонный радиоприемник « раньше был » тот, который могли себе позволить только государственные учреждения и военные. 0004 вместе с персональным компьютером-компаньоном (ПК) для запуска программного обеспечения навсегда изменили все это. Фактически, SDR произвел революцию во всей концепции эффективного приема радиоволн, обеспечив производительность, сравнимую с приемниками стоимостью в тысячи долларов! Я еще кое-что скажу о SDR через минуту.

Невероятное количество различных приемников

На рынке представлено очень большое количество радиоприемников. Это может сбивать с толку, если вы не знаете, что вы хотите делать с приемником.
Другими словами, выбор (тщательный выбор) того, что вы считаете лучшим вседиапазонным радиоприемником, зависит от того, что вы хотите слушать и какие из бесчисленных цифровых режимов вы хотели бы принимать и читать на экране компьютера.
Существует также цена… которая может варьироваться от бесплатного… до нескольких сотен долларов… до десяти тысяч долларов!
Но, вот и хорошие новости! Сначала вам не нужно тратить ни цента!
Высокопроизводительные онлайн-ресиверы (бесплатно)

Да, вы правильно прочитали. На самом деле существует бесплатная опция , которая разожжет ваш аппетит и позволит вам ознакомиться с видами трафика, которые вы можете слышать на любительских радиодиапазонах и в других диапазонах радиочастотного спектра.
Бесплатные онлайн-ресиверы, управляемые людьми, которые по большей части используют SDR-приемники в качестве лучших вседиапазонных радиоприемников — , также помогут вам узнать, чего вы хотите от приемника, какие характеристики будут соответствовать вашим потребностям.
Итак. Сначала даже не нужно покупать ресивер. Вы можете слушать, как операторы радиолюбителей общаются друг с другом, прослушивая онлайн-приемник!
Не нужно покупать аппаратное или программное обеспечение!
Антенну покупать или строить и устанавливать не нужно!
Все, что вам нужно, это ваш персональный компьютер, веб-браузер ( Firefox, Chrome, Opera, браузера также бесплатны) и подключение к Интернету.
Посетите эту страницу со ссылками на бесплатные онлайн-радиоприемники на моем веб-сайте и бродите по радиоволнам в свое удовольствие.
Затем, почувствовав вкус того, что вы можете услышать в эфире, вернитесь на эту страницу, потому что у меня есть для вас более полезная информация для принятия решений.
Выбор лучшего вседиапазонного радиоприемника для ваших нужд

Больше не производятся приемники для приема исключительно любительских радиочастот. Вы все еще можете найти бывшие в употреблении приемники (более старые технологии) на eBay и на некоторых форумах, посвященных радиолюбителям или коротковолновому прослушиванию.
Подавляющее большинство радиоприемников в настоящее время покрывают весь радиоспектр от 100 кГц — в диапазоне НЧ — до диапазона частот ГГц.
Но
, и есть большое * но *.
Антенны для новой технологии многодиапазонного радиоприемника должны эффективно принимать все частоты — от ОНЧ до УВЧ… что практически невозможно для одной антенны!
Некоторые производители автономных широкополосных приемников иногда рекомендуют подходящие антенны для своих радиостанций. Я бы следовал их рекомендациям.

Одна наружная КВ-антенна обычно обеспечивает прием в следующих диапазонах частот:

Диапазон низких частот (НЧ) 30–300 кГц
Диапазон средних частот (СЧ) 300–3000 кГц
Диапазон высоких частот (ВЧ) 3–30 МГц

Возможно, вы захотите изучить раздел на этом веб-сайте, полностью посвященный множеству различных типов проводных антенн. Один из них обязательно удовлетворит ваши потребности. Если вы не хотите строить ее самостоятельно, то вы, по крайней мере, будете знать, какой тип наружной антенны купить.

Вторая наружная антенна обычно требуется для приема верхних диапазонов частот:

Диапазон очень высоких частот (ОВЧ) 30–300 МГц
Диапазон сверхвысоких частот (УВЧ) 300 МГц -3 ГГц (3000 МГц)

Это само собой разумеется, потому что вам нужны две разные антенны для радиоприемники, охватывающие НЧ вплоть до УВЧ, приемник будет нужны два антенных входных разъема. Не все радиоприемники широкого спектра иметь два входа. У большинства только один. В последнем случае у вас будет переключаться с одной антенны на другую.

Все это означает, что вам придется кое-что прочитать и изучить, прежде чем выбрать приемник.

Определите свой лимит бюджета.
Практика прослушивания с помощью современных онлайн-ресиверов (бесплатно).
Затем вы можете начать поиск лучшего вседиапазонного радиоприемника, который удовлетворит ваши потребности.

Чем больше вы будете слушать, что происходит в эфире, используя бесплатные онлайн-ресиверы, тем больше вам захочется исследовать… особенно увлекательные цифровые способы связи (но требующие компьютера для декодирования и отображения).

Поэтому имейте в виду, что ваши потребности со временем будут расти. Радиоприемник, который вы в конечном итоге выберете, должен быть способен удовлетворить ваши будущие потребности (о которых вы пока еще не знаете). Ваш бюджет будет ограничивать ваш первый выбор приемника.

Здесь я должен упомянуть, что эпоха Полных Автономных Автономных Радиоприемников, подобных изображенным выше, подойдет к концу через несколько лет.

Приемники SDR и сопровождающее их программное обеспечение берут верх над , потому что они *, что хорошо *!

Программно-определяемые приемники (SDR)

Перед покупкой ресивера, на этом этапе, сначала следует изучить приемники SDR. Они работают с бесплатным программным обеспечением , которое работает на ПК с Windows. (Обратите внимание, что приемники SDR также называются «радиоприемниками RTL SDR»). Приемники SDR очень доступны по цене (100-300 долларов США).

На мой взгляд, SDR — лучший вседиапазонный радиоприемник, который вы можете купить. Их производительность просто потрясающая, а цена просто не может не радовать!

Приемник RTL-SDR как лучший вседиапазонный радиоприемник

NOOELEC
https://www. nooelec.com/store/ (сделано в США)
Я использую один из их приемников.

SDRPLAY
https://www.sdrplay.com/ (сделано в Великобритании)

AIRSPY
https://airspy.com/
Их Airspy Mini в формате компьютерного ключа можно легко считать самым маленьким в мире радиоприемник.

Для получения дополнительной информации о приемниках SDR см. эту страницу на моем веб-сайте.

Полные автономные радиоприемники

Если вы решите вместо выбрать доступный, высокопроизводительный приемник SDR как « лучший вседиапазонный радиоприемник » , то я бы порекомендовал вам посмотреть на приемники известных производителей, таких как ICOM и AOR. Вот лишь несколько моделей в качестве примера.

ICOM IC-R8600
http://www.icomamerica.com/en/products/amateur/receivers/r8600/default.aspx
См. дополнительные антенны ICOM.

ICOM IC-R30
http://www.icomamerica.com/en/products/amateur/receivers/r30/default. aspx
См. дополнительные антенны ICOM.

AOR AR-DV1
http://www.aorusa.com/receivers/ar-dv1.html
Предлагаются две интересные антенны: SA7000 (наружная) или LA400 (внутренняя)

Best

Portable Коротковолновые радиоприемники

Конечно, есть и менее дорогие приемники общего покрытия. К лучшим производителям портативных коротковолновых радиоприемников можно отнести компании Yaesu, Grundig, Sangean, CC Crane. У каждого есть модель, которую можно считать «лучшим вседиапазонным радиоприемником» среди портативных устройств.

Эти производители предлагают модели, которые могут принимать голосовые режимы (SSB, AM, FM), используемые радиолюбителями на КВ, УКВ и УВЧ любительских радиочастотных диапазонах и, конечно же, многими другими вещательными станциями на других КВ диапазонах.

Некоторые примеры:

Yaesu «AR-DV10» Многорежимный, широкополосный цифровой ресивер SDR от 100 кГц до 1300 МГц
Sangean «ATS-909X BK» AM/FM/LW/SW ресивер мирового диапазона
4
4
4
CC Crane «CC Skywave SSB»
Tecsun «PL880 Portable Digital» Коротковолновая радиостанция двойного преобразования с PLL и SSB

Где купить лучшие радиоприемники

Все модели, упомянутые на этой странице, можно найти по адресу:

https://www. hamradio.com (США)
https:/ /www.universal-radio.com/ (США)
https://hamradiohut.com/receivers/ (США)
https://radioworld.ca/ (Канада)
https://www.radioworld. co.uk/ (Великобритания)
https://www.hamradio.co.uk/ (Великобритания)
https://www.strictlyham.com.au/ (Австралия)

Я бы порекомендовал покупать приемники, упомянутые на этой странице, в уважаемых магазинах радиолюбителей из-за их гарантии и уровня обслуживания. Вы можете купить портативные радиостанции в крупных интернет-магазинах, если вы просто покупаете «цену».

Антенны для лучшего вседиапазонного радиоприемника, который вы выбрали для покупки

Даже самый мощный радиоприемник бесполезен без хорошей антенны!

Если вы выберете * , а не * используйте упомянутые ранее (бесплатные) онлайн-ресиверы, вам понадобится антенна. Здесь вам снова придется делать домашнюю работу.

После того, как вы найдете ресивер, который собираетесь купить и который удовлетворит ваши потребности, как настоящие, так и прогнозируемые, вам придется решить, хотите ли вы:

(и можете) установить наружную антенну или
предпочитают (или вынуждены) использовать комнатную антенну.

Существует множество вариантов антенн. Выбор наружной антенны, которая будет соответствовать вашим ограничениям (пространство, правила города, соседи и т. д.), требует тщательного рассмотрения. На этом сайте есть целый раздел, посвященный радиолюбителям КВ 9.0077 наружные антенны.

В остальном самодельная комнатная проволочная антенна, установленная на чердаке, часто может дать очень хорошие результаты.

Но, если у вас нет чердака или вы не хотите строить свою собственную антенну и ползти туда, чтобы установить ее, есть коммерческие комнатные антенны, которые могут удовлетворить ваши потребности:

Внутренние » активные антенны «, например:

— MFJ-1020C, MFJ-1022 или еще лучше MFJ-1886
— AOR LA400
— AMECO Model TPA
— Bonito Boni-Whip ©
— LF Engineering H-900
— NTi ML060

или внутренняя » пассивная » антенна (кроме упомянутой выше самодельной чердачной антенны), например:

— COMPACtenna SW
— Sangean ANT-60
— Kaito T1

Однако комнатные антенны, как правило, улавливают помехи от электроприборов, линий электропередач, электронного оборудования и аксессуаров. Затем эти помехи усиливаются вашим радиоприемником — будь то лучший вседиапазонный радиоприемник, который вы можете себе позволить, — уменьшая его способность принимать самые слабые радиосигналы.

Самодельная антенна на чердаке, о которой я упоминал ранее, является лучшим решением для внутренней антенны, поскольку она не улавливает столько помех, сколько коммерческие комнатные антенны, перечисленные выше. Это также менее затратно.

Надеюсь, это поможет!

73 de VE2DPE
Claude Jollet
7, Rue de la Rive, Notre-Dame-des-Prairies, Квебек, Канада J6E 1M9

Какие существуют типы радиолюбительских приемников?

Сьюзен Л. Керр

Дата последнего изменения: 20 октября 2022 г.

Радиоприемники

правильнее называть радиолюбительскими приемопередатчиками. Эти радиостанции используются как для передачи, так и для приема радиосигналов. Есть радиостанции, которые работают только на одной частоте или диапазоне, но большинство работает на нескольких диапазонах. Приемопередатчики могут быть портативными, мобильными или базовыми.

Человек, держащий компьютер

Радиолюбительские диапазоны делятся на две основные группы: высокочастотные (HF) и очень высокочастотные (VHF). Радиочастоты относятся к длинам передаваемых и принимаемых радиоволн. Например, радиолюбительский передатчик, описываемый как работающий на 70-метровой длине волны, будет описан как 70-метровый радиоприемник на высокой частоте. На другом конце спектра маленькое радио, работающее на частоте 230 см, называется радио на 230 см, что является очень высокой частотой.

Радиостанции, работающие в диапазонах HF, часто будут более мощными, чем те, которые работают в диапазонах VHF. Радиолюбительские КВ-приемники чаще всего бывают многодиапазонными, что означает, что они могут работать на большем количестве частот. Приемопередатчики УКВ могут работать только на одной частоте, но некоторые из них будут работать на целых четырех.

Портативные радиолюбительские приемники, или HT, имеют размер примерно 500-страничной книги в мягкой обложке и весят примерно 8 унций (225 г). Их выходная мощность обычно составляет 5 Вт (Вт) или меньше, что ограничивает их дальность действия примерно до 5 миль (8 км). Портативное радио обычно имеет небольшую прикрепленную антенну в виде «резиновой уточки» и использует батареи в качестве источника питания, что также ограничивает его возможности. Наиболее распространенная рабочая частота для этих небольших радиостанций составляет 2 м, но на рынке есть несколько моделей, которые охватывают диапазоны 6 м, 2 м, 230 см и 70 см.

Мобильные радиолюбительские приемники предназначены для работы в автомобиле или в жилом помещении. Эти радиолюбительские передатчики подключаются к электрической розетке или аккумулятору автомобиля через прикуриватель или адаптер питания. Мобильные приемопередатчики значительно крупнее и мощнее портативных радиостанций. Их большая выходная мощность, от 50 Вт до 100 Вт, и более совершенные антенны обеспечивают дальность передачи мобильных радиостанций в 200 миль (320 км) и более. Их рабочие частоты варьируются от одной полосы, обычно 2 м, до всего спектра любительского радио.

Радиолюбительские приемопередатчики базовых станций

обычно довольно большие и могут быть очень мощными, работая при мощности до 1500 Вт. Они работают от бытового тока или специальной 12-вольтовой аккумуляторной установки. Возможны более сложные конфигурации антенн, позволяющие этим радиолюбительским приемникам передавать и принимать сообщения на расстояние в несколько тысяч миль (км). Приемопередатчики больших базовых станций обычно охватывают весь радиоспектр, но некоторые предназначены для работы только на высокочастотном конце.

Приведенные выше рабочие расстояния являются общими рекомендациями.
