Предохранитель на схеме. Схема панели предохранителей автодома: расположение, устройство и замена

Где находится панель предохранителей в автодоме. Как устроена электрическая система RV. Как проверить и заменить предохранители в доме на колесах. Что делать при жужжании или щелчках блока предохранителей.

Содержание

Основные сведения о панели предохранителей автодома

Панель предохранителей играет важную роль в электрической системе любого дома на колесах. Она располагается между аккумуляторами и различными электрическими устройствами, защищая их от перегрузок и коротких замыканий. Кроме того, часто устанавливаются отдельные предохранители между панелью и аккумуляторами, а также между панелью и инвертором.

Основные функции панели предохранителей в RV:

  • Защита электрооборудования от скачков напряжения
  • Предотвращение возгораний при коротких замыканиях
  • Распределение электроэнергии по различным цепям
  • Обеспечение безопасности электрической системы в целом

Расположение панели предохранителей в автодоме

Местонахождение панели предохранителей зависит от года выпуска и модели конкретного дома на колесах. Производители RV часто меняют дизайн и компоновку при выпуске новых моделей. Типичные места расположения панели предохранителей:


  • Под отсеком для хранения вещей
  • В шкафу
  • Под кроватью
  • На кухне
  • В спальне около пола

Если в руководстве по эксплуатации не указано точное местоположение, стоит обратиться к дилеру или производителю. Панель предохранителей обычно находится рядом с панелью автоматических выключателей, но их не следует путать — выключатели рассчитаны на 110В переменного тока, а предохранители на 12В постоянного тока.

Как проверить исправность предохранителей

Существует несколько способов определить, перегорел ли предохранитель в автодоме:

  1. Визуальный осмотр — перегоревший предохранитель часто имеет дымчато-серый цвет или видимый разрыв металлической полоски внутри.
  2. Использование тестера — специальный прибор в виде отвертки с прозрачной ручкой. При касании контактов исправного предохранителя тестер должен загореться.
  3. Проверка мультиметром — более точный метод, позволяющий измерить сопротивление предохранителя.

Если какое-либо электрооборудование перестало работать, в первую очередь стоит проверить соответствующий предохранитель. При этом важно убедиться, что проблема не в ослабленных проводах или коррозии переключателя.


Выбор и замена предохранителей в RV

При замене предохранителей в автодоме важно учитывать следующие моменты:

  • Использовать предохранители с таким же номинальным током, как и оригинальные
  • Учитывать цветовую маркировку предохранителей для определения номинала
  • Подбирать предохранители подходящего размера и конструкции
  • Отключать основное питание перед заменой предохранителей
  • Иметь запас предохранителей разных номиналов

В автодомах обычно используются предохранители на 1, 7.5, 15, 20 и 30 ампер. Размер зависит от мощности защищаемого оборудования. При сомнениях лучше обратиться к специалисту для правильного подбора предохранителей.

Решение проблем с панелью предохранителей

Иногда владельцы автодомов сталкиваются с необычным поведением панели предохранителей. Вот несколько распространенных проблем и способов их решения:

Жужжание панели предохранителей

Возможные причины:

  • Неисправность или необходимость перезагрузки контроллера
  • Проблемы с термостатом
  • Ослабленные провода
  • Перегрузка электросети из-за одновременной работы многих приборов

Решение: Отключить часть электроприборов, перезагрузить контроллер, проверить проводку. При сохранении проблемы лучше обратиться к электрику.


Щелчки в блоке предохранителей

Возможные причины:

  • Неисправность инверторного зарядного устройства
  • Проблемы с тепловым автоматическим выключателем
  • Неполадки с аккумулятором или его подключением
  • Перегрев преобразователя

Решение: Проверить состояние аккумулятора и его контактов, убедиться в исправности вентилятора преобразователя. При необходимости заменить неисправные компоненты.

Схема панели предохранителей автодома

Схема панели предохранителей зависит от конкретной модели и производителя автодома. Обычно она включает следующие элементы:

  • Главный предохранитель между аккумулятором и панелью
  • Распределительный блок с предохранителями для разных цепей
  • Отдельные предохранители для мощных потребителей (инвертор, кондиционер)
  • Шины для подключения положительных и отрицательных проводов

Для получения точной схемы панели предохранителей конкретной модели автодома рекомендуется обратиться к руководству по эксплуатации или официальному дилеру.

Подключение и модернизация блока предохранителей

При необходимости установки или замены блока предохранителей в автодоме следует придерживаться такого алгоритма:


  1. Определить требуемую мощность (30 или 50 ампер)
  2. Выбрать подходящую водонепроницаемую распределительную коробку
  3. Найти защищенное от осадков место для установки
  4. Добавить главный размыкатель и автоматический выключатель нужного номинала
  5. Подключить провода соответствующего сечения (10 калибр для 30А, 6 калибр для 50А)

Важно: если вы не уверены в своих навыках работы с электрикой, лучше доверить установку или модернизацию блока предохранителей профессиональному электрику. Это обеспечит безопасность и надежность электросистемы вашего автодома.

Заключение

Понимание устройства и принципов работы панели предохранителей крайне важно для владельцев автодомов. Это позволяет:

  • Быстро находить и устранять неисправности в электросистеме
  • Правильно подбирать и заменять предохранители
  • Предотвращать серьезные поломки электрооборудования
  • Обеспечивать безопасную эксплуатацию дома на колесах

При возникновении сложностей с панелью предохранителей не стоит пренебрегать помощью профессионалов. Правильная диагностика и ремонт электросистемы автодома — залог комфортных и безопасных путешествий.



на схеме, из чего состоит, строение / Справочник :: Бингоскул

Плавкий электрический предохранитель: на схеме, из чего состоит, строение

добавить в закладки удалить из закладок

Содержание:

Большинство электрических схем и цепей включают в себя одноразовые элементы, спасающие их от выгорания. При перегрузках они повреждаются, разрывая цепь. Рассмотрим их поближе: дадим определение термину «предохранитель», расскажем из чего состоит, зачем применяется. Разберёмся с классификацией этих устройств.

Что такое предохранитель

Электрический предохранитель – это компонент цепи, выполняющий защитную функцию. Он дешевый, быстро реагирует на изменения в цепи. Встречаются модели, способные регулировать протекающий ток. Наибольшее распространение нашли плавкие предохранители (ПП), назначение которых – предотвращение перегрузки остальных элементов электрической схемы в случаях короткого замыкания и протекания чрезмерного электрического тока. Включаются в электрические схемы последовательно, обозначаются прямоугольником, как резистор, но с проходящей через его ось линией. Рядом указывается номинал и буква F или FA.

Строение плавкого предохранителя

Простейший ПП состоит из трёх компонентов. Первый – плавкая вставка. Выполняется из чистого металла, отлично проводящего электрический ток, причём выбирают материалы, сопротивление которых растёт при нагреве (цинк, медь). Положительный температурный коэффициент обеспечивает защитные свойства элемента.

Второй компонент – пара клемм или контактов, которые контактируют с плавким материалом и элементами сети. Третий – корпус из изолятора: керамика, стекло. Он должен выдерживать высокую температуру, образующуюся во время расплавления металла, предотвращать его попадание в окружающую среду. Иногда корпус наполняется кварцевым песком для быстрой деионизации дугового разряда. Он выполняет роль дугогасительной среды.

У рассчитанных на малые токи предохранителей плавкая вставка не извлекается, при выходе из строя меняется весь ПП.

Виды предохранителей

Существуют следующие типы электрических предохранителей:

  • Низковольтные и высоковольтные – напряжение определяется сетями, на работу в которых они рассчитаны.

  • Одноразовые (неразборные) и многоразовые (разборные) – со сменной плавкой вставкой.

  • Конструкционно бывают трубчатыми, пластинчатыми, патронными, пробочными.

  • По типу вставки: инерционно-плавкие, тугоплавкие, быстродействующие.

Различают два режима работы ПП:

  1. Нормальный – элемент греется вследствие протекания тока.

  2. Перегрузка либо КЗ – когда сила тока превышает допустимую, на которую рассчитана плавкая вставка, последняя расплавляется, и цепь размыкается. Образовавшаяся в месте разрыва дуга гаснет в корпусе устройства.

К плавким защитным элементам предъявляются следующие требования:

  • Времятоковая характеристика ПП соответствует характеристике защищаемого компонента, но находится ниже него.
  • Токоограничение.
  • Высокая скорость реакции на КЗ.
  • Селективность или избирательность защиты.
  • Стабильность характеристик.
  • Высокая отключающая способность.
  • Возможность быстрой замены повреждённой вставки.

Тесты

Предохранители в электрическую цепь включаются:

  1. Параллельно защищаемым элементам.
  2. Последовательно с ними.
  3. Комбинированно.



Каким образом плавкий предохранитель обозначают на схеме:

  1. Квадрат.
  2. Прямоугольник.
  3. Перечёркнутый по длине прямоугольник.

Поделитесь в социальных сетях:

11 января 2022, 16:35

Физика

Could not load xLike class!



Как проверить предохранитель мультиметром? — Kvazar-wp

Практически каждому человеку приходилось сталкиваться к ситуациями, когда происходит скачок напряжения. В доме или квартире это, чаще всего, приводит к отключению электричества в одном или сразу нескольких помещениях. В автомобиле просто отказывает часть электрооборудования. Бытовые электроприборы и электронная техника в такой ситуации могут просто сгореть. Чтобы так не происходило, используют предохранители. Но как быть, если предохранитель барахлит? Как проверить предохранитель мультиметром? Сейчас расскажем.

Contents

  • 1 Виды электрических предохранителей
  • 2 Как проверить предохранитель мультиметром?
    • 2.1 Прозваниваем предохранитель
    • 2.2 Проверяем сопротивление
  • 3 Подведем итог
    • 3.1 Вопрос — ответ

Виды электрических предохранителей

Отдельные элементы электроцепи могут работать в определенном интервале значений электрического тока. Резкий скачок напряжения приводит к росту силы тока, вследствие чего некоторые элементы выходят из строя.

Во избежание таких ситуаций используются предохранители, задачей которых является разрыв электрической цепи в момент резкого скачка напряжения. По способу разрыва цепи все предохранители делятся на следующие виды:

  • электромеханические – размыкание цепи происходит с помощью биметаллической пластины;
  • электронные – представляют собой электронную схему, снабженную бесконтактным ключом, который при скачке напряжения, получив сигнал от схемы, размыкает цепь;
  • самовосстанавливающиеся – изготовлены их полимеров, увеличивающихся в размерах при протекании через них слишком большого тока;
  • плавкие – срабатывают за счет разрушения плавкой вставки.

Последние считаются самыми надежными и при этом самыми дешевыми. Минус у этих устройств один – они одноразовые. При срабатывании такого предохранителя плавкая вставка разрушается, после чего он должен быть заменен новым.

Чаще всего в бытовой технике используются слаботочные предохранители (вставки), представляющие собой стеклянный цилиндрик, снабженный на концах металлическими «крышечками» — контактами. Внутри цилиндрика находится проволочка, которая и сгорает, размыкая цепь. Вставки такого типа защищают электрические устройства небольшой мощности, потребляющие ток не более 6А.

В автомобилях для защиты электрооборудования применяют вилочные плавкие предохранители с плоскими (ножевыми) контактами. Они представляют собой полупрозрачный пластиковый прямоугольник, из которого с одной стороны торчат два плоских контакта, напоминающих миниатюрную вилочку. Внутри полупрозрачного корпуса можно разглядеть плавкую вставку в виде петельки, которая и сгорает при скачке напряжения.

Часто сгоревший предохранитель можно определить просто по внимательно его рассмотрев:

  • стеклянный цилиндрик мутнеет, а нитевидная вставка внутри разорвана;
  • внутри вилочного предохранителя тоже можно разглядеть разрыв петельки или ее потемнение и деформацию.

Но если по внешним признакам «смерть» защитного устройства определить не удается, проводится проверка предохранителей мультиметром.

Как проверить предохранитель мультиметром?

Большой выбор моделей и доступность приборов сделали их обязательным атрибутом даже минимального набора инструментов домашнего мастера, автомобилиста, уже не говоря о профессионалах.

Небольшое устройство поможет определить любые параметры электроцепей, а также выявить неисправности розеток,  выключателей, бытовой техники и профессиональных инструментов. Проверить целостность плавкого предохранителя можно в двух режимах:

  • режиме прозвонки;
  • режиме измерения сопротивления.

Прозваниваем предохранитель

  1. Щупы тестера вставить в соответствующие гнезда.
  2. Прибор установить в режим прозвонки.
  3. Коснуться щупами контактов проверяемого предохранителя.

Правильно истолковать результат:

  • на дисплее отображается «ноль» или близкое к нему показание (если тестер снабжен зуммером, то будет слышен писк) – предохранитель исправен;
  • на дисплее «единица» — обрыв цепи, плавкая вставка перегорела.

Если ваш прибор не имеет функции прозвонки, то можно измерить сопротивление предохранителя.

Проверяем сопротивление

  1. Щупы тестера вставить в соответствующие гнезда на корпусе прибора.
  2. Выбрать режим измерения сопротивления (маркируется значком Ω) и установить минимальное значение диапазона измерения.
  3. Щупами прибора коснуться контактов предохранителя.

Результатов измерения может быть два:

  • на экране мультиметра отображается «ноль» или близкое к нулю показание – вставка работоспособна;
  • если вы видите «единицу или значок «∞» — есть разрыв цепи, предохранитель сгорел.

Подведем итог

Для того чтобы поддерживать электроприборы и бытовую технику в рабочем состоянии, нужно всегда иметь набор сменных предохранителей с соответствующими параметрами.

Автомобилистам тоже лучше иметь при себе набор вилочных предохранителей и мультиметр, поскольку здесь достаточно много причин, по которым вставка может выйти из строя:

  • использование оборудования слишком большой мощности;
  • при движении по неровной дороге может произойти нарушение контакта, вследствие чего происходит скачок тока, приводящий к сгоранию предохранителя;
  • установка некачественных предохранителей, выпадающих из своих посадочных гнезд, что приводит к отключению некоторых частей бортовой цепи;
  • короткие замыкания из-за неисправной проводки;
  • применение вставок с пониженными характеристиками, не рассчитанными на стандартную нагрузку.

Вопрос — ответ

Вопрос: Хочу заранее купить несколько плавких вставок для домашней техники. Подойдет любая?

Имя: Альберт

Ответ: Нет, не любая. Учтите, что слаботочные предохранители (стеклянные цилиндрики) могут иметь различный диаметр и длину, поэтому лучше заранее выяснить, защитное устройство с какой маркировкой подойдет тому или иному прибору.



Вопрос: Для проверки предохранителей годится любой мультиметр? Не хочется тратиться на лишние функции.

Имя: Ярослав

Ответ: Да, практически любой, даже без режима прозвонки. Тогда просто используйте функцию измерения напряжения.



Вопрос: Для прозвонки предохранителей мультиметром подойдет только цифровой прибор или можно использовать аналоговый?

Имя: Радик

Ответ: Использовать можно любой. Просто цифровой покажет совершенно однозначный результат, а колебания стрелки аналогового могут несколько смущать людей, не являющихся профессионалами.



Вопрос: Нужно ли отключать зажигание автомобиля для замены сгоревшего предохранителя, обнаруженного после прозвонки мультиметром?

Имя: Фёдор

Ответ: Да, обязательно.



Обидно, если из-за вышедшей из строя одной крошечной детали поездка будет испорчена. А при наличии сменных плавких вставок, заменить сгоревшую несложно.  Тем более, когда есть прибор, позволяющий быстро осуществить большое количество прозвонок сомнительных элементов и точно определить неработающий.

Схема панели предохранителей RV (расположение, замена, полезное руководство)

Знать, где что находится. Это сложная задача даже для самых умных людей. Автофургоны набиты деталями и без схем и схем трудно вспомнить, где они все находятся. Когда вы выполняете электромонтажные работы, вам нужна схема, иначе вы можете перерезать не тот провод или выдернуть не тот предохранитель.

Блок предохранителей или панель будут располагаться где-то между вашими батареями и различными электрическими устройствами, для защиты которых они предназначены. Кроме того, может быть независимый предохранитель между панелью предохранителей и батареями и один между панелью предохранителей и инвертором.

Чтобы узнать больше о панели предохранителей и ее расположении, просто продолжайте читать нашу статью. Он исследует этот вопрос, чтобы у вас была наилучшая возможная информация. Конечно, мы можем предоставить только ограниченную информацию, так как существует слишком много лет и моделей автофургонов, чтобы охватить их все

Панель предохранителей RV 101

Где находится панель предохранителей в моем доме на колесах?

Расположение панели предохранителей в доме на колесах

Как узнать, перегорел ли предохранитель в доме на колесах?

Как проверить предохранители в доме на колесах

Жужжание панели предохранителей RV

Щелчок блока предохранителей RV

Какие предохранители использовать в  RV?

Как подключить блок предохранителей на панели кемпера?

3 RV Замена

Схема панели предохранителей автофургона

Схема панели предохранителей Fleetwood RV

Где находится панель предохранителей в моем автофургоне?

Это зависит от года выпуска и модели вашего дома на колесах. Когда производители RV выпускают новые модели, они обычно вносят изменения в дизайн. Разные компании находят разные места, которые, по их мнению, лучше всего подходят для этих моделей.

Например, на некоторых старых или даже новых моделях панель предохранителей может быть скрыта под отсеком для хранения вещей в доме на колесах. Или они могут быть спрятаны в шкафу или под кроватью. Если в руководстве по эксплуатации не указано точное местонахождение, вам придется позвонить дилеру и спросить его.

Обычно, если вы найдете панель предохранителей, вы также найдете панель автоматического выключателя. Два электрических компонента часто находятся в одном месте. Но найти их может быть чем-то вроде игры, так как один участник дискуссионного форума задал тот же вопрос и получил разные ответы от владельцев одной и той же модели RV.

Один ответ был в спальне, около пола и лицом к кухне. Еще одно место было на кухне. Эти ответы были для Imagine XLS 22RBE 2020 года. Таким образом, вы можете видеть, что найти блок предохранителей будет непросто.

Расположение панели предохранителей RV

Одна из первых вещей, которые вы должны узнать о RV, это то, что выключатели рассчитаны на 110 вольт переменного тока, а предохранители — на 12 вольт постоянного электрического тока. Не путайте их, так как они часто, но не всегда, расположены рядом друг с другом.

Тогда вам следует знать, что и в жилых домах, и в прицепах есть предохранители и выключатели, если только они не подключены по-разному. Некоторые модели прицепов поставляются с одним электрическим током, а не с обоими, но обычно это меньшие модели с небольшим количеством функций внутри.

Тогда вам нужно помнить, что вы не можете сбросить предохранители. Как только они перегорают, их необходимо заменить. Сделать это несложно, просто перед внесением изменений обязательно выключите основное питание. Это означает, что вы должны носить с собой несколько запасных частей, чтобы убедиться, что вы защищены, когда они взорвутся.

После всего сказанного вам следует искать панель предохранителей где-то между батареей и 12-вольтовыми компонентами, которые они защищают. Поскольку эти компоненты находятся в разных местах, панель предохранителей должна быть ближе к батареям, но не всегда.

Все зависит от того, как производители домов на колесах подключают свои дома на колесах и прицепы.

Как узнать, перегорел ли предохранитель автодома?

Глупых вопросов не бывает. Некоторые люди не знают или не могут сказать, перегорел предохранитель или нет. Первая подсказка будет заключаться в том, что конкретный компонент в вашем доме на колесах или прицепе не будет работать. Это всего лишь подсказка, поскольку есть и другие проблемы с электричеством, из-за которых компоненты не запускаются.

Вам понадобится тестер, когда вы доберетесь до панели предохранителей. Причина этого в том, что на некоторых предохранителях они могут не выглядеть так, как будто они перегорели. Это случилось со многими людьми на протяжении многих лет. Конструкция предохранителя может защитить ваши глаза от дымчато-серого цвета, который обычно появляется при перегорании предохранителя.

Или внутренняя планка предохранителя едва трескается, так что трудно понять, перегорел он или нет. Если вы не можете определить, перегорел предохранитель или нет, вам нужно использовать тестер, чтобы убедиться. Тестер предохранителей выглядит как отвертка, но вместо сплошной ручки он будет иметь прозрачную окраску и подсвечиваться внутри ручки.

Если он не загорается, вы знаете, что у вас плохой предохранитель, и вы просто идете в свой тайник и находите нужный, чтобы заменить его. Обязательно замените его на тот же рейтинг, а не ниже.

Как проверить предохранители в RV

Первое, что нужно сделать, это пару раз проверить выключатели питания, чтобы убедиться, что компонент не работает. Иногда проблема может заключаться в ослаблении проводки или коррозии в переключателе, а не в предохранителе.

Вам придется решить, хотите ли вы дернуть выключатель и проверить его или пойти прямо к панели предохранителей. Порядок не имеет значения, если это не одно, это может быть другое. Когда будете проверять панель предохранителей, не забудьте взять с собой тестер.

Вы можете вытащить разные предохранители и проверить их визуально. Обычно это все, что вам нужно сделать, потому что большинство перегоревших предохранителей легко обнаружить. Вы увидите разрыв внутренней полосы.

Но эти разрывы не всегда легко увидеть. Вот тут-то и появляется тестер. Вы просто касаетесь нужного места на предохранителе, и если он загорается, вы переходите к следующему предохранителю. Некоторым людям нравится использовать мультиметр, но в этом случае это должен быть ваш последний вариант.

Вы используете это, если ваш тестер не работает или по какой-то причине не загорается. Это может быть так, поскольку имеются независимые предохранители

Жужжание панели предохранителей RV

Это случается чаще, чем вы думаете. Одним из источников этого шума может быть контроллер. Если он вышел из строя или нуждается в перезагрузке, то он будет издавать этот жужжащий звук. В большинстве случаев контроллер просто необходимо сбросить, и вы делаете это, отключая контроллер. К этому устройству подходит больше одного провода.

Или вышел из строя термостат, и его необходимо отремонтировать или заменить. Кроме того, контроллер может просто шуметь. Некоторые из них громче других, и вы мало что можете с этим поделать.

Но это не единственные возможности. Иногда гудящий звук вызывают ослабленные провода, а также слегка сработавший выключатель. Еще одна возможность заключается в том, что вы используете слишком много приборов одновременно.

Блок питания на 30 ампер легко может быть перегружен, что приведет к гудению. Вы должны управлять своим электрооборудованием. Лучший способ решить эту проблему – вызвать мастера. У него есть необходимое оборудование и опыт, чтобы отследить источник шума и устранить его.

Обязательно звоните после выключения некоторых электроприборов, работающих одновременно. Это может решить вашу проблему и потребность в электрике.

Блок предохранителей RV Щелчок

Вы можете слышать это время от времени. Это также не редкая проблема, и исправление может заключаться в замене, а не в ремонте. Под этим мы подразумеваем, что одним из источников может быть инверторное зарядное устройство. если он неисправен или испортился, вы услышите щелчок.

Единственное, что вы можете сделать, это заменить деталь. Когда инверторное зарядное устройство не вырабатывает достаточно электроэнергии, начинаются щелчки. Это может быть прерывистым и делать это, когда ваш RV подключен к сети.

Другим возможным вариантом может быть тепловой автоматический выключатель с автоматическим сбросом. Если он начинает выходить из строя, этот щелчок может быть признаком того, что его тоже необходимо заменить. Другие возможные варианты включают плохой аккумулятор, проблемы с подключением аккумулятора или слишком низкий уровень заряда аккумулятора.

Возможно, аккумулятор закоротил преобразователь или он перегрелся. Это означает, что вентилятор, возможно, перестал работать. Чтобы найти источник, вы можете использовать измеритель. Но лучше всего, если вы вызовете электрика.

Опытная помощь лучше, чем самостоятельная, когда дело доходит до проблем с электричеством. Особенно, когда вы находитесь выше головы, когда дело доходит до электрических систем.

Какие предохранители использовать в автофургоне?

Существует несколько различных типов предохранителей, которые вам нужно будет использовать в вашем доме на колесах и т. д. Хорошей новостью является то, что различные размеры имеют цветовую маркировку, чтобы вы могли легко их идентифицировать. Разным электрическим устройствам нужны разные предохранители.

Не бывает универсального решения для всех. Вам нужно будет заменить небольшой предохранитель на такой же маленький размер, и он пойдет вверх по шкале. Например, вентилятор RV может использовать предохранитель на 1 ампер. Этот предохранитель необходимо заменить на предохранитель на 1 ампер.

Размеры различаются, так как для RV потребуется предохранитель на 1, 7,5, 15, 20 и даже на 30 ампер, если вы используете 30-амперный предохранитель. Если у вас 50-амперная система, то в некоторых случаях вам придется увеличить ток. Размер предохранителя, который вам нужен, зависит от того, как подключен ваш дом на колесах или прицеп.

Лучшее в предохранителях то, что вам не нужно запоминать каждый. Все они помечены и имеют разные цвета, поэтому все, что вам нужно сделать, это сопоставить номер и цвет, и все готово. Это не ракетостроение, и любой может справиться с заменой предохранителя.

Как подключить блок предохранителей для кемпера?

Для этого нужно немного времени и нужные материалы. Первый шаг – определить, какой размер электрической коробки вам понадобится. это может быть 30-амперный или 50-амперный размер. Тогда следующий шаг — пойти и купить водонепроницаемую электрическую распределительную коробку.

Существуют различные конструкции, поэтому убедитесь, что вы знаете, какая конструкция лучше всего подходит для вашей системы. Когда вы вернетесь к своему автофургону, выберите место, защищенное от дождя и любого случайного контакта.

Теперь вы добавляете главный разъединитель для защиты вместе с автоматическим выключателем нужного размера. Затем подключите 3-жильный провод калибра 10 для работы с током 30 ампер и 4-жильный провод калибра 10 для работы с током 50 ампер. Вот и все.

Предупреждаем: если вы нервничаете, не любите работать с электричеством или являетесь новичком, вам следует вызвать опытного электрика. Они точно знают, что вам нужно, как правильно все подключить, найти правильное место для коробки и проводки.

Лучше всего, чтобы такие работы выполнял опытный электрик. Тогда вы знаете, что все сделано правильно, и можете немного расслабиться при использовании системы.

Замена блока предохранителей для автодомов

Существует много различных вариантов замены блока предохранителей для автофургонов. Ключом к замене блока предохранителей будет знание типа конструкции предохранителя, который вам нужен. Существует несколько различных конструкций, и в электрической системе может использоваться один, два, а иногда и больше.

Современные варианты лезвий имеют цветовую маркировку. Существует более чем достаточно дизайнов и размеров, чтобы удовлетворить вас, когда вы ищете замену. Просто сравните его с текущим в вашем доме на колесах или трейлере, чтобы получить правильный размер и дизайн.

Имейте в виду, что предохранители и автоматические выключатели — это не одно и то же. Предохранители предназначены для 12-вольтовых систем, а выключатели — для сети 110 В. Вы не хотите смешивать и сочетать или подключать не ту панель к системе

Кроме того, вы должны знать, на сколько ампер подключен ваш дом на колесах и т.д. Вы не можете использовать 30-амперный блок предохранителей в 50-амперной системе. Опять же, мы рекомендуем и советуем вам обратиться к опытному электрику.

Несмотря на то, что они не идеальны, ваша задача по замене будет проходить намного проще и лучше. Иногда неопытные или даже опытные мастера могут совершать ошибки, которые могут дорого обойтись. Выберите наиболее безопасный для вас вариант.

Да, и пока мы не забыли, вы можете найти замену почти везде, где продаются товары для автофургонов.

Схема панели предохранителей RV

У нас есть несколько таких схем, которыми мы можем поделиться с вами. Одним из них будет изображение, которое даст вам представление о том, где находится панель предохранителей. Другой будет простой ссылкой, по которой вы можете перейти. Мы добавим ссылку на изображение, так как оно имеет некоторый контент, который может быть вам полезен.

Вы можете найти изображение и содержание по этой ссылке. Расположение блока предохранителей зависит от производителя и модели. Следующая ссылка отправит вас к более сложной схеме, но она также должна дать вам хорошее представление о том, где вы найдете блок предохранителей.

Обратите особое внимание на мелкие детали, так как на этой схеме также показаны независимые предохранители. Просто нажмите здесь, чтобы перейти к этой диаграмме и содержимому веб-страницы.

Схема панели предохранителей Fleetwood RV

Обе ссылки, которые мы разместим в этом разделе, содержат более одной схемы системы блока предохранителей. Эта первая ссылка содержит несколько рисунков, которые должны вам помочь. Вторая ссылка содержит серию слайдов, на которые вы можете посмотреть и посмотреть, сможете ли вы найти тот, который соответствует вашей модели RV.

Даже в одной и той же компании вы можете найти разные места и схемы для вашего блока предохранителей. Одно можно сказать точно, коробка должна быть между батареями и компонентами, использующими 12 вольт питания.

Кроме того, вы можете ввести вашу конкретную модель автодома Fleetwood или другую модель в поисковую систему и добавить слова блок предохранителей, чтобы получить более конкретные схемы для вашей модели автофургона. Или вы можете позвонить дилерам вашего бренда или в службу поддержки компании и спросить их. просто невозможно разместить их всех здесь.

Несколько заключительных слов

Электрические схемы очень полезны, если вы их понимаете. Это важная причина, по которой вам следует нанять профессионального электрика. Они понимают эти диаграммы, когда вы, возможно, не в состоянии.

Вы же не хотите ошибиться или часами искать блок предохранителей. Диаграмма сократит время поиска, а профессионал сделает его еще быстрее. Главное — убедиться, что вы заменили предохранители такими же предохранителями, иначе у вас возникнут проблемы с вашим RV и т. д., когда вы подключите одно из электрических устройств, которые вам нужно использовать.

Fuse Box Diagram-Harley Davidson,Acura TL,Porsche 997,Honda Civic and Ford F150

Catalog

95).

Introduction

Ⅰ Fuse Box Diagram in Your Car

Ⅱ Диаграмма Fuse Box-Harle0003

2. 4 Common Issues

Ⅲ Fuse Box Diagram-Harley Davidson Touring (2000-2016)

3.1 Fuse Box Location

3.2 Fuse Box Diagram

3.3 Проверка предохранителей

Ⅳ Схема блока предохранителей Harley Davidson Dyna Glide (2000–2015 гг.).

4.1 Разбивка компонентов предохранителя

4.2 Common Issues

Ⅴ Acura TL(2004-2014): Fuse Box Diagram

5.1 Fuse Box

5.2 Finding the Correct Fuse

5.3 Inspecting and Replacing Fuses

Ⅵ Porsche 997(2005-2012): Fuse Box Diagram

6.1 Fuse Box Diagram

ⅶ Honda Civic (1992-2000): диаграммы боксов предохранителей

7,1 Honda Civic (1992-1995) Компонент

ⅷ 2001 Ford F150 Diagram Box

8.1 F150 Типы предохранителей

8.2 2001 2001 FORD F150170

8.2 2001 2001 FORD F150170

8.2 2001 2001 FORD F150 FUSE LOSE LOSE 9000 9000 9000 9000

8.2 2001 2001 FORD F150 FUSE.0003

8.4 2001 Схема блока предохранителей двигателя F150

Введение

Многие распространенные проблемы с электричеством могут быть связаны с перегоревшим предохранителем. Но где их найти? Как узнать, рабочие они или нет? Вы хорошо понимаете f использование b ox d iagram ? Как вы решаете ситуацию? Эта статья прольет свет на блоки предохранителей, как найти нужный предохранитель и, среди прочего, как проверить и заменить перегоревшие предохранители. Давайте обсудим это.

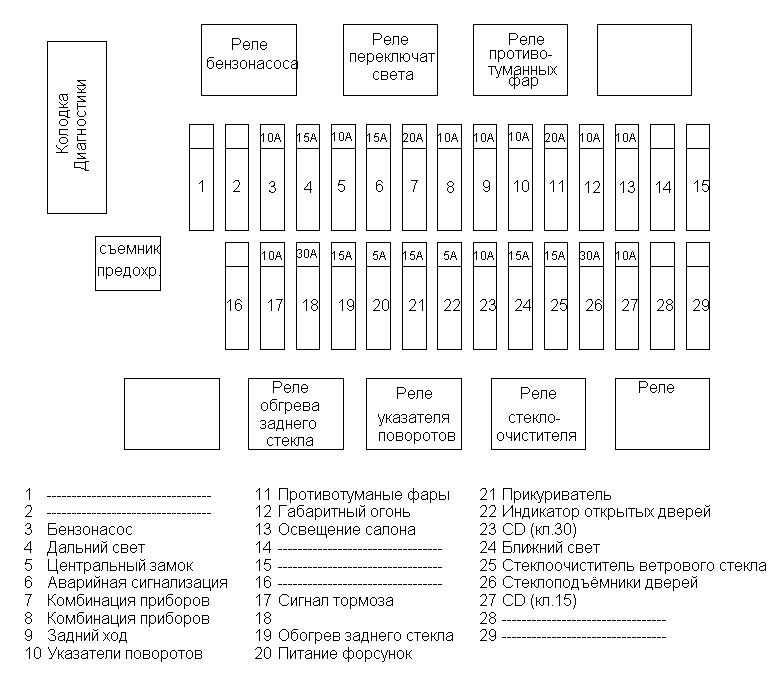

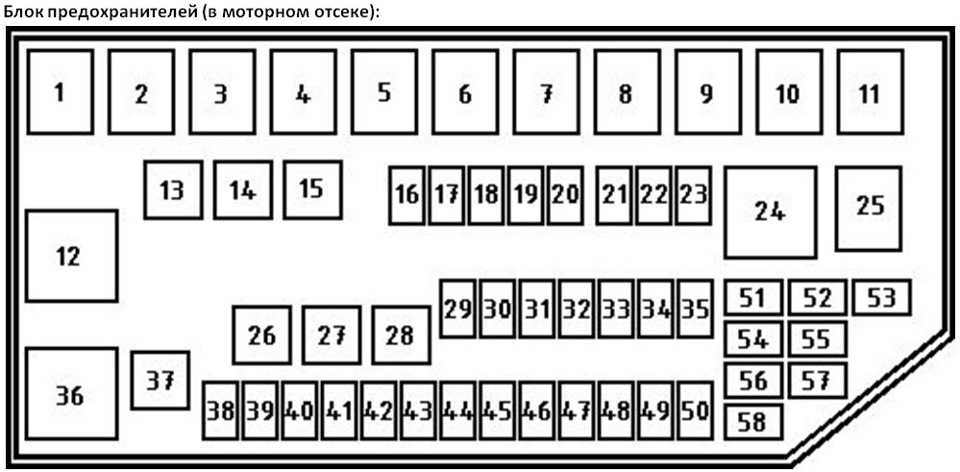

  Схема блока предохранителей в автомобиле

Если электрооборудование автомобиля не работает должным образом, предохранитель может перегореть. Наличие расщепленных проводов внутри предохранителя характеризует сложные предохранители. Перед восстановлением любых электрических деталей осмотрите машину. Замените предохранитель на тот, размер которого соответствует заменяемому состоянию. Если вы используете предохранитель большей силы тока, вы рискуете повредить провода и начать пожар.

Предохранители и реле обычно находятся в салоне автомобиля и моторном отсеке. Предохранители рассчитаны на то, чтобы выдерживать определенное количество электричества на определенном уровне мощности или выше. Это помогает предотвратить перегорание деталей и проводов сильными токами. Перегрузка в цепи может привести к короткому замыканию. Реле — электрический механизм (выключатель), предназначенный для замыкания и размыкания электрических цепей при определенных условиях.

Наша схема блока предохранителей s может помочь клиентам определить, какой тип предохранителя использовать в конкретной электрической системе. Чтобы увидеть, как блоки предохранителей и реле расположены на вашем автомобиле, используйте наше интернет-сканирование, чтобы найти их. Точно так же вы можете выбрать автомобиль из меню справа или из следующего списка.

Блок предохранителей — очень очевидное устройство, и замена перегоревших предохранителей — простая задача. Переместить предохранитель гораздо лучше, чем искать дополнительное оборудование или расходы на техническое обслуживание, которые вам не понадобятся (даже если для этого придется заплатить автомеханику), поэтому потратьте несколько минут, чтобы определить свои блоки предохранителей. Руководство пользователя поможет вам определить местонахождение ваших сидений.

Вы должны выключить зажигание автомобиля перед работой с блоком предохранителей. Никогда не заменяйте предохранитель, если новый не совпадает со старым. Сменный предохранитель должен быть того же цвета и размера, что и предыдущий предохранитель, иначе цепь не будет работать.

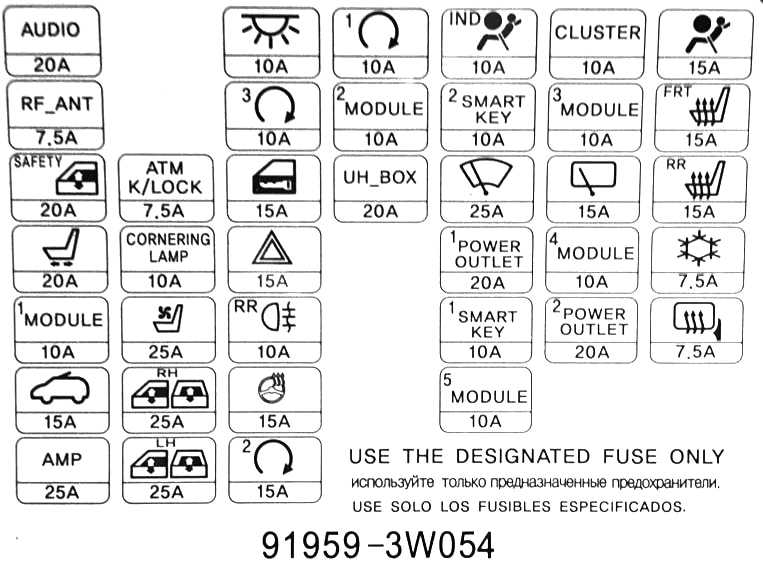

В блоке предохранителей есть карта, на которой показано, какой предохранитель для какой цели и на сколько он ампер. Если сила тока предохранителя, который вы меняете, отличается от указанного на карте, это означает, что предохранитель был заменен неправильно, что могло привести к сбою в электросети.

Автомобили и другие транспортные средства также оснащены ножевыми предохранителями с контактами, которые вставляются в панель предохранителей автомобиля так же, как электроприборы вставляются в стены. Они бывают разных размеров и могут использоваться в различных усилителях. Вы можете проверить целостность предохранителя, посмотрев на прозрачные нити в его маленькой прорези. Они больше не работают, если они расплавились или сгорели.

  Схема блока предохранителей Harley Davidson Softail

2.1 Доступ к блоку предохранителей

Предположим, блок предохранителей находится под сиденьем. Чтобы снять сиденье, необходимо сначала открутить винты, удерживающие его на месте, а затем снять ремешок.

Блок предохранителей под сиденьем
При поднятии сиденья открывается блок предохранителей

Если вам нужна дополнительная помощь в поиске блока предохранителей на вашем Softail, вот 9 полезных советов. Схема блока предохранителей 0337 :

Эта схема блока предохранителей поможет вам понять, где искать блок предохранителей на вашем Harley.

2.2 Крышка блока предохранителей

Крышка блока предохранителей особенно полезна, поскольку на ней есть схема предохранителей в блоке предохранителей. Следите за тем, чтобы схема не стиралась.

Крышка блока предохранителей

См. схему блока предохранителей ниже, чтобы увидеть, какой предохранитель отвечает за какую функцию и систему:

Подробное описание блока предохранителей схема

2.3 Плановое техническое обслуживание блока предохранителей

нужно открыть блок предохранителей . Вы можете проверить предохранитель или использовать тестер, чтобы определить его состояние.

Проверка плавких предохранителей
Проверьте предохранитель

2.

4 Распространенные проблемы

Убедитесь, что предохранитель, который вы используете для замены сломавшегося предохранителя, имеет ту же силу тока, что и заменяемый предохранитель.

Убедитесь, что ваш новый предохранитель соответствует старому.

  Схема блока предохранителей — Harley Davidson Touring (2000–2016)

Выход из строя предохранителей чаще всего вызван старением и вибрацией, а не коротким замыканием. Если вы обнаружите, что заменяете один и тот же предохранитель снова и снова, это признак того, что у вас есть более серьезная проблема, чем перегоревший предохранитель, скорее всего, короткое замыкание. При возникновении проблем с электричеством рекомендуется всегда сначала проверять предохранители.

3.1 Расположение блока предохранителей

Блок предохранителей на Harley Davidson Touring обычно располагается под сиденьем, однако его также можно найти под левой боковой крышкой. Добраться до него можно, открутив болт на спинке сиденья и сдвинув его. Блок предохранителей будет ждать вас прямо там. Крышка блока предохранителей представляет собой пластиковую крышку со схемами всех предохранителей и реле. Таким образом, если ваши поворотники не работают, вы можете найти предохранитель, который вызывает проблему, проверить его и при необходимости заменить.

Типичное расположение блока предохранителей

3.2 Схема блока предохранителей

Блок предохранителей , как указывалось ранее, имеет крышку с напечатанной на ней схемой. Все, что вам нужно сделать, это посмотреть на рисунок 3 ниже или на крышку блока предохранителей, найти компонент, вызывающий проблемы, а затем сопоставить номер с предохранителем. Снимите предохранитель, осмотрите его и при необходимости замените.

Схема блока предохранителей -Harley Davidson

3.3 Проверка предохранителей

Если у вас возникла электрическая проблема с одним из компонентов вашего велосипеда, используйте схему, чтобы найти правильный предохранитель для проверки. Снимите предохранитель и осмотрите металлическую линию внутри. Перегоревший предохранитель может выглядеть обгоревшим, но он также может перегорать мягче, если металлическая линия оборвана. Замена перегоревшего предохранителя обычно может решить вашу электрическую проблему. Вы можете проверить целостность предохранителя, не снимая его, если у вас есть мультиметр или контрольная лампа.

 Исправный предохранитель или перегоревший предохранитель

Диаграмма бокса предохранителей Harley Davidson Dy NA Glide (2000-2015). . Хотя предохранитель может иногда перегорать из-за вибрации или просто из-за старения, обычно это указывает на то, что в системе есть другая проблема, которую необходимо решить.

Схема блока предохранителей  разделена на три части: этикетки предохранителей, номинальная сила тока и максимальный предохранитель. Как только вы освоите все эти концепции, вы сможете легко находить предохранители и устранять неисправности неисправных электрических компонентов.

Типичное расположение блока предохранителей на Harley Davidson Dyna

4.1 Разбивка компонентов предохранителя



Этикетки предохранителей Эта схема блока предохранителей включает множество пронумерованных блоков с напечатанными под ними этикетками. Каждый из этих номеров соответствует слоту на самом устройстве, а этикетка указывает на электрический компонент/систему, к которой он принадлежит. Реплика этой схемы обычно видна на крышке над блоком предохранителей на велосипеде.


Схема предохранителей прямо из заводского руководства

Предохранитель Сила тока Если вы внимательно посмотрите на предохранитель, то заметите, что на нем напечатан номер. Это число, которое обычно белого цвета, указывает максимальную величину тока, с которой предохранитель может безопасно работать. Предохранители должны быть заменены соответствующими предохранителями, иначе соответствующий электрический компонент может быть разрушен.

Вы можете четко видеть силу тока каждого предохранителя

Максимальный предохранитель Максимальный предохранитель, также известный как главный предохранитель, представляет собой специальный компонент велосипеда, который подает питание на все электрические компоненты. Чтобы избежать случайного удара током, его часто отключают при замене электрических компонентов. Максимальный предохранитель является самым большим из всех и обозначен на схеме как «Главный предохранитель». Его отсоединение проще, чем отсоединение клемм аккумулятора, и дает тот же результат.

Расположение максимального предохранителя на типичном Dyna

4.2 Общие проблемы

Перегорел предохранитель Проверьте состояние соответствующего предохранителя, если есть проблемы с электричеством. Предохранители предназначены для использования в качестве первой линии защиты, если через систему одновременно проходит слишком много энергии. Иногда выходит из строя не сам компонент, а сам предохранитель.
Обрыв или короткое замыкание Эти проблемы больше связаны с самим жгутом проводов. Разомкнутая цепь указывает на то, что где-то есть обрыв, из-за которого ток перестает течь, а короткое замыкание указывает на то, что провод подключен прямо к земле или к другому компоненту, которого не должно быть. Оба являются проблемой, однако только разомкнутая цепь указывает на то, что что-то не работает, тогда как короткое замыкание может нанести больший ущерб.

  Acura TL (2004-2014): Схема блока предохранителей

Acura TL имеет два блока предохранителей, и знание предохранителей может помочь вам решить множество проблем. Когда дело доходит до проблем с электричеством, лучше всего начать с предохранителей в вашем Acura TL. Каждый предохранитель в ваших блоках предохранителей отвечает за один или несколько электрических компонентов. Когда предохранитель получает слишком много электричества, металлическая деталь внутри него ломается, чтобы предотвратить электрический перегрев.

5.1 Блок предохранителей

Acura TL оснащен двумя отдельными блоками предохранителей es. Один блок предохранителей расположен под капотом, а другой внутри автомобиля, в пространстве для ног водителя. Внутренний блок предохранителей отвечает за несколько внутренних компонентов, таких как плафон и звук, а внешний отвечает за некоторые механические компоненты, такие как зажигание. Проводка каждого автомобиля проложена по-разному, и у каждой марки и модели могут быть разные предохранители в разных коробках предохранителей.

Внутренний блок предохранителей Внешний блок предохранителей

5.2 Поиск подходящего предохранителя и схема блока предохранителей

Как уже говорилось ранее, предохранители каждой марки и модели расположены в разных местах. Есть два простых способа найти нужный вам предохранитель. Первый шаг — найти соответствующий предохранитель в руководстве пользователя в разделе «Предохранители». Руководство пользователя предоставит вам схему, на которой четко показано, где расположен каждый предохранитель и за что отвечает каждый предохранитель. Второй способ — открыть блок предохранителей  и переверните крышку. На каждой крышке блока предохранителей есть изображение или карта всех предохранителей внутри. Поэтому откройте крышку и найдите нужный предохранитель.

Найдите схему на внутренней стороне крышки блока предохранителей

5.3 Проверка и замена предохранителей

В случае сомнений осмотрите предохранители. Проверьте предохранитель, если у вас проблемы с автомобилем. Если ваш топливный насос капризничает, проверьте предохранитель; если перегорела лампочка в плафоне, проверьте предохранители; и то же самое относится ко всем компонентам, которые питаются от электрического тока. Внутри каждого предохранителя находится крошечный металлический стержень; по этой полосе течет ток, и когда ток становится слишком большим, полоса ломается, спасая вас от электрического перегрева.

Имея это в виду, чтобы проверить предохранитель, просто снимите его и осмотрите планку внутри. Если он сломан, вам необходимо заменить его, но если он кажется цельным, вы можете продолжить процесс диагностики, потому что ваш предохранитель работает правильно. По возможности замените предохранители аналогичными предохранителями. В блоке предохранителей большинства автомобилей есть запасной предохранитель или два.

  Porsche 997 (2005-2012): Схема блока предохранителей

Один из предохранителей в вашем Porsche 911 в конце концов взорвется. Перегоревший предохранитель в большинстве случаев не вызывает серьезных проблем и не мешает вам управлять автомобилем. Перегоревший предохранитель просто означает, что один из компонентов не работает должным образом. Например, перегоревший предохранитель может привести к тому, что ваше радио, внутреннее освещение, стоп-сигналы, сигналы поворота и даже часть вашего кондиционера перестанут работать. Перегоревший предохранитель часто является источником проблем с электричеством, например, когда внутреннее или внешнее освещение перестает работать. Прежде чем отдать свой автомобиль в ремонт, проверьте блок предохранителей и замените все возможные перегоревшие предохранители. Вы решите проблему менее чем за две минуты в девяти случаях из десяти.

Кроме того, перед покупкой нового комплекта предохранителей проверьте внутри блока предохранителей наличие запасных предохранителей; некоторые автомобили поставляются с дополнительными предохранителями, которые вы можете использовать.

Большинство современных автомобилей оснащены плавкими предохранителями с пластмассовыми корпусами и плавкими соединениями. Блоки предохранителей в старых автомобилях сделаны из стекла и имеют форму цилиндров. Концы этих предохранителей из нержавеющей стали, а середина из стекла. Блок предохранителей в современных автомобилях обычно находится под капотом, но в старых автомобилях блок предохранителей находится под приборной панелью со стороны водителя.

6.1 Схема блока предохранителей

Вот схема блока предохранителей вашего автомобиля с примечаниями о том, что регулирует каждый предохранитель. Наличие этой информации под рукой избавит вас от необходимости проверять множество предохранителей, чтобы определить, какой из них ремонтировать.

Диаграмма коробки предохранителей -Porsche-997 (2005-2012)

. понять, где расположены предохранители и что делает каждый предохранитель, чтобы в случае возникновения проблемы вы знали, что проверить в первую очередь. Всегда начинайте диагностику электрической проблемы с предохранителя, потому что его легко проверить и относительно недорого заменить.

7.1 Honda Civic (1992-1995 гг.) Разбивка компонентов

Внутренний блок предохранителей

Со стороны водителя внутренний блок предохранителей расположен под приборной панелью. Крышка фиксируется клипсой. Поверните крышку вниз и потяните ее, чтобы снять.

Рисунок 1а. Схема внутренней панели предохранителей

Рис. 1b. Блок предохранителей со стороны водителя.

Рисунок 1с. Номер внутреннего предохранителя и схема.

Под приборной панелью находится внутренняя панель предохранителей (Рис. 1a) (Рис. 1b). Предохранитель, его номинал и назначение перечислены в таблице на рис. 1с. Например, если ваше радио перестало работать, вам нужно будет проверить предохранитель № 23 и заменить его новым на 15 ампер, если будет установлено, что он сломан. Поскольку внутренние предохранители часто выходят из строя, рекомендуется иметь в бардачке комплект предохранителей разной силы тока.

Блок предохранителей под капотом

Блок предохранителей под капотом расположен рядом с аккумуляторной батареей в моторном отсеке.

Рисунок 2а. Схема блока предохранителей под капотом

Рисунок 2б. Расположение блока предохранителей

Рис. 2c. Описание блока предохранителей

Внутренняя панель предохранителей (рис. 1a) расположена под приборной панелью (рис. 1b). На рис. 1c показан предохранитель, его номинал и назначение. Например, если ваше радио перестало работать, вам нужно проверить предохранитель № 23 и заменить его новым на 15 ампер, если он окажется неисправным. Поскольку салонные предохранители часто выходят из строя, рекомендуется иметь в бардачке пачку предохранителей на разную силу тока.

7.2 Honda Civic (1996-2000) Разбивка компонентов

Внутренний блок предохранителей

На рис. 3a показано расположение внутренней панели предохранителей (расположенной под приборной панелью), а на рис. 3b показана таблица с номером и номиналом предохранителей. и функции каждого предохранителя. Если, например, радио перестало работать, следующим шагом будет проверка предохранителя № 23 и замена его новым предохранителем на 15 ампер, если он сломан. Внутренние предохранители выходят из строя чаще, чем предохранители под капотом, поэтому носите в бардачке набор предохранителей разной силы тока.

Рисунок 3а. Схема внутренней панели предохранителей

Рис. 3b. Номер внутреннего предохранителя и схема.

Блок предохранителей под капотом

На рис. 4а показано расположение панели предохранителей, расположенной под капотом, а на рис. 4b показана сила тока и то, что этот предохранитель контролирует в этой области. Эти предохранители с меньшей вероятностью перегорают и имеют больший размер, чем те, которые находятся в автомобиле, поэтому у вас меньше шансов найти замену, если один из них перегорит. Кроме того, если один из этих предохранителей перегорает, обычно это предупреждение о том, что что-то еще не так, что в первую очередь привело к его отказу.

Рисунок 4а. Блок предохранителей расположен под капотом схемы.

Рисунок 4б. Описание блока предохранителей под капотом.

  Ford F150 2001 г. Схема блока предохранителей

Предохранители обеспечивают электроэнергией почти все электрические системы вашего F150. Предохранитель используется для подачи питания практически во все системы, для работы которых требуется электричество. Аккумулятор в вашем Ford подает питание на предохранители и реле, которые впоследствии подают питание на систему, для которой установлен предохранитель. Плавкие предохранители защищают ваши электрические системы, предотвращая перегрев аккумуляторов и перегорание электрических проводов.

Предохранители рассчитаны на определенную мощность, измеряемую в амперах. Когда предохранитель перегружен или получает больше электричества, чем может передать, он ломается. «Перегоревший предохранитель» — это слово, которое обычно используется. Если у вас возникли проблемы с электричеством на вашем F150, проверьте предохранитель, чтобы убедиться, что он не перегорел, прежде чем обращаться к механику.



Найти и заменить предохранители довольно просто, поэтому мы всегда рекомендуем проверять их, прежде чем платить за ремонт, чтобы диагностировать проблему. Предохранитель не только силовой, но и защищает электрические системы. Если ваша стереосистема была перегружена и не было предохранителя, ваша стереосистема вышла из строя. Однако, поскольку предохранитель соединяет источник питания и стереосистему, предохранитель перегорает, препятствуя прохождению всех электрических токов на стереосистему и вызывая ее поломку.

8.1 Типы предохранителей F150

Доступны предохранители различных номиналов мощности, размеров и цветов. Как правило, цвета обозначают количество ампер, на которое рассчитан предохранитель, однако эта цифра часто также печатается на верхней части предохранителя. Крайне важно использовать предохранители правильного размера, так как использование слишком маленького предохранителя приведет к его неоднократному выходу из строя, а использование слишком большого предохранителя приведет к выходу из строя системы, которую он питает.

Большинство предохранителей подходят к одному и тому же месту. Например, предохранители на 5, 10, 15 и 20 ампер обычно имеют одинаковый размер. Поскольку все они помещаются в одни и те же слоты, очень важно проконсультироваться с вашим 9Схема блока предохранителей 0337 , чтобы убедиться, что вы используете предохранитель правильного размера.

Плавкие предохранители

обычно используются в 2001 F150. Существует несколько типов пластинчатых предохранителей , как указано ниже, хотя большинство из них, используемых Ford, представляют собой предохранители ATO или предохранители нормального размера. Однако Ford использует предохранители картриджного типа большего размера.

Кроме того, реле используются во всех автомобилях. Электрические цепи размыкаются и замыкаются реле, тогда как предохранители постоянно размыкают цепи. Поскольку практически все электрические системы в вашем автомобиле включаются и выключаются, например, фары, реле должны размыкать и замыкать цепь, чтобы включать и выключать их.



8.2 Ford F150 2001 г. Расположение блока предохранителей

В автомобиле F150 2001 г. имеется два блока предохранителей. Один можно найти внутри кабины, слева от руля. Второй находится в правом верхнем углу моторного отсека (со стороны водителя).

Блок предохранителей в салоне в первую очередь отвечает за управление внутренней электрикой, такой как стереосистема, освещение и электрические стеклоподъемники, тогда как блок предохранителей в моторном отсеке отвечает за компоненты буксировки, наружное освещение, стеклоочистители и многочисленные системы, связанные с двигателем, такие как как топливный насос.

Каждый блок предохранителей расположен в отдельном месте и имеет схему. Стоит отметить, что внутренний блок предохранителей упоминается в руководстве пользователя как «панель предохранителей в салоне», хотя блок предохранителей расположен в нижней левой части рулевого колеса, а не со стороны пассажира автомобиля.

8.3 2001 F150 Блок предохранителей в салоне

2001 F150 Блок предохранителей в салоне

8 90.40338 2001 F150 Блок предохранителей Схема

2001 F150 Двигатель Схема блока предохранителей





Лучшие продажи диода

Фото Деталь Компания Описание Цена (долл. США)

Альтернативные модели

Деталь Сравнить Производители Категория Описание

Заказ и качество

Изображение Произв.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
