Радиомодем: Радиооборудование сетей передачи данных

Радиооборудование сетей передачи данных

В последние годы тезис о том, что информационные технологии оказывают самое прямое влияние на состояние и развитие экономики, стал практически общепризнанным. Компьютерный мир еще несколько лет назад стал сетевым. Сетевая инфраструктура дает возможность оперативного обмена данными и доступа к информационным ресурсам, как на локальном уровне, так и в мировом масштабе. Российская проблема заключается в слабости инфраструктуры телекоммуникаций (особенно ее общедоступной, гражданской части) по сравнению с подобной инфраструктурой на Западе. Во многих случаях использование проводных или оптоволоконных линий связи невозможно или экономически нецелесообразно. В этой ситуации одним из наиболее эффективных решений проблемы связи, а зачастую и единственно возможным, является использование радиосетей передачи данных.

К отличительным свойствам беспроводных технологий передачи данных можно отнести:

  • Мобильность. Невозможность подсоединения подвижных абонентов является принципиально непреодолимым ограничением кабельных сетей. Медсестры, врачи, рабочие на конвейере, маклеры на бирже и складские рабочие постоянно перемещаются с места на место. Для них беспроводная технология представляет несковывающий их перемещений канал в проводную сеть, открывая доступ ко всей имеющейся в этой сети информации.
  • Возможность организации сети там, где прокладка кабеля технически невозможна. Например, в зданиях, являющихся памятниками архитектуры.
  • Возможность объединить в сеть удаленных абонентов. Если абоненты разбросаны по обширной малонаселенной (или труднодоступной) территории, то во многих случаях протягивать кабель оказывается экономически нецелесообразно. В России почти 90% радиооборудования используют для связи вне помещений, на многокилометровых расстояниях. Радиосети связывают населенные пункты, до которых просто не доходят телефонные линии. Если все же доходят, то телефонные станции не торопятся предоставлять линии связи в аренду, да и качество связи низкое. Но главное даже в другом — пропускная способность телефонных каналов не оставляет никаких надежд на организацию эффективного обмена данными.
  • Срочность. Надежные коммуникации нужны сейчас, немедленно, а для прокладки кабельной сети требуются колоссальные инвестиции и длительное время. Радиооборудование позволяет развернуть сеть всего за несколько часов. Радиооборудование может также использоваться для организации временных сетей. Например, выставки, избирательная компания и.т.д.

Рассмотрим радиооборудование, которое может быть использовано для создания радиосетей передачи данных, и задачи, которые позволяет решать тот или иной класс оборудования.

Радиооборудование можно классифицировать по используемой частоте. От того, в каком диапазоне работает оборудование зависят такие показатели, как дальность связи, скорость передачи информации, зависимость от погодных условий, требование к обеспечению "прямой видимости".

1,6–30 МГц (Коротковолновый диапазон). Системы работающие в этом диапазоне позволяют передавать данные и голосовые сообщения на расстояния до нескольких тысяч километров, что предоставляет уникальную возможность охвата значительных территорий, в том числе с гористым рельефом, что абсолютно невозможно для традиционных решений в диапазонах УКВ и СВЧ при соизмеримом вложении средств. Скорость передачи в КВ-системах относительно невысокая до 6 Кбит/с. Для реализации радиосистем передачи данных в КВ-диапазоне может быть использован комплекс "Barret 923", который производит компания Barret Communications Pty Ltd. В компексе "Barrett 923" реализованы адаптивные методы анализа радиоканала, что позволяет ему оптимально выбирать диапазон частот, протокол и скорость передачи данных.

136–174 МГц — скорость передачи данных до 19,2 Kбит/с, дальность связи до 70 км, связь может осуществляться "из-за" угла и за горизонтом за счет искривления пути прохождения радиолуча у земли. Радиомодемы, работающие в этом диапазоне, используются для передачи файлов и электронной почты, позволяют организовать мобильный доступ в базы данных. Применяются в территориально распределенных сетях, в системах телеметрии и телеуправления, могут быть очень полезны для таких организаций, как ГАИ, служба скорой медицинской помощи и т.п. Интегральные радиомодемы, работающие в этом диапазоне частот, выпускаются такими фирмами, как Pacific Crest, Maxon,Young Design и др.

НПЦ "Дейтлайн" разработал систему "Ягуар" для построения пакетных радиосетей передачи данных, которая уже в течение длительного времени успешно эксплуатируется территориальными отделениями Сбербанка РФ. Система "Ягуар" обеспечивает высокую надежность передачи данных, гибкость в управлении,возможность легкого наращивания сети на расстояниях до 300 км. Аппаратный комплекс системы может строиться на основе широкой номенклатуры FM-радиостанций и пакетных контроллеров. Специалисты компании "Дейтлайн" рекомендуют использовать трансиверы Uniden IMh5100 и контроллеры Paccom Spirit 2, что обеспечивает наилучшее соотношение цена/качество.


Пример построения радиосети на базе системы "Ягуар"

400–512 МГц — скорость передачи данных до 128 Кбит/с, дальность связи до 50 км. Желательно наличие прямой видимости, но возможна работа и на отраженных сигналах. В этом диапазоне могут работать узкополосные cинхронные радиомодемы RAN производства фирмы Wireless, Inc (ранее Мultipoint Networks) (9,6, 19,2, 64, 128 Кбит/с).

Радиомодемы RAN 64/25,128/50 используют модуляцию 16 QAM, что позволяет передавать данные со скоростью 64 Кбит/с в полосе 25 кГц или 128 Кбит/с в полосе 50 кГц. Радиомодемы данного типа применяются для построения высокоскоростных каналов точка-точка для мультиплексированной передачи данных, голоса, видеоизображений и другой информации. На их основе также возможна организация многоузловых территориально распределенных сетей. Радиомодемы RAN могут работать также и в диапазоне 820–960 MГц.

Выше 2ГГц — возможна организация каналов передачи данных со скоростью более 2 Мбит/с, при этом обязательным является условие прямой видимости между антеннами. На этом участке радиочастотного спектра работает оборудование Radio-Еthernet (cтандарт IEEE 802.11). Стандарт Radio-Ethernet имеет два основных применения. Первое из них — беспроводная локальная сеть в стенах одного здания или на территории предприятия, таким образом решается проблема "ограниченной мобильности" в пределах одного предприятия (сотрудник с портативным компьютером, переходящий из одной комнаты в другую отовсюду имеет доступ к сети). Второе применение стандарта Radio-Ethernet решает проблему подсоединения абонентов к большой сети передачи данных или, как говорят связисты, проблему последней мили.

В Radio-Ethernet может применяться технология шумоподобных сигналов или широкополосных сигналов (ШПС). Узкополосные устройства излучают в эфир сигнал с шириной спектра 12,5–200 кГц, причем ширина излучаемого спектра увеличивается с увеличением скорости передачи информации. Узкополосные системы обладают очень существенным недостатком : если в частотном диапазоне такой системы появляются помехи, то качество связи резко падает. Именно эта незащищенность от помех узкополосных систем привела к разработке, сначала для военных применений, ШПС- технологии.

Cистемы на основе шумоподобных сигналов обладают следующими преимуществами:

  • Помехозащищенность
  • Не создаются помехи другим устройствам (Низкая мощность сигнала)
  • Конфиденциальность передач
  • Низкая стоимость при массовом производстве (Низкая мощность сигнала — дешевые высокочастотные компоненты оборудования)
  • Шумоподобный сигнал обеспечивает возможность работы в диапазоне, уже занятыми другими системами радиопередач
  • Высокая скорость передачи

Идея технологии широкополосного сигнала состоит в том, что для передачи информации используется значительно более широкая полоса частот, чем это требуется при передаче в узкополосном канале. Стандарт 802.11 для получения шумоподобных сигналов предусматривает метод прямой последовательности (Direct Sequence Spread Spectrum-DSSS) и метод частотных скачков (Frequency Hopping Spread Spectrum-FHSS).

В методе со скачками по частоте (FHSS) весь диапазон от 2400 МГц до 2483,5 МГц разбит на 79 подканалов. Приемник и передатчик сихронно каждые несколько милисекунд перестраиваются на различные несущие частоты в соответствии с алгоритмом, задаваемым псевдослучайной последовательностью. Лишь приемник, использующий ту же самую последовательность, может принимать сообщение. При этом предполагается, что другие системы работающие в том же частотном диапазоне используют иную последовательность и поэтому практически не мешают друг другу. Для тех случаев, когда два передатчика пытаются использовать ту же самую частоту одновременно, предусмотрен протокол разрешения столкновений по которому передатчик делает попытку повторно послать данные на следующей в последовательности частоте.

Согласно методу с прямой последовательностью(DSSS) диапазон от 2400 МГц до 2483,5 МГц разбит на три широких подканала, которые могут использоваться независимо и одновременно на одной территории. Принцип работы DSSS систем состоит в следующем: в передаваемый радиосигнал вноситься значительая избыточность путем передачи каждого бита информации одновременно в нескольких частотных каналах. Если на каком-либо из них (или сразу на нескольких) появляются помехи, система определяет правильный поток данных путем выбора наибольшего количества одинаковых потоков.

Наиболее крупными производителями обрудования Radio-Ethernet являются Proxim, BreezeCom, Aironet, Cylink, Lucent Technologies, Solectek, WaveAccess. Приятно отметить, что в последнее время стали появляться и отечественные разработки. Например, предприятие "Импульс" выпускает беспроводный Ethernet-бридж "Кросс-8" для конфигурации "точка-точка", который работает в относительно незагруженном диапазоне 37,0–39,5 ГГц, обеспечивая скорость передачи 10 Мбит/с и дальность действия 10 км.

Длительное время на российском рынке доминирующей технологией была передача по методу прямой последовательности (DSSS). Однако, последнее время отечественный рынок начинает испытывать все больший интерес к FHSS. Основная причина этому — "перенаселенность эфира".

На одном и том же пространстве могут сосуществовать, не мешая друг другу, не более трех сетей DSSS. При попытке увеличить число пользователей, такое неэкономное использование эфира может оборачиваться проблемами. FHSS позволяет определить для каждой сети свой набор и последовательность дискретных частот. Еще одна существенная особенность технологии "прыгающей частоы" состоит в том, что весь широкополосный диапазон разбивается на 79 отдельных подканалов. FHSS-оборудование (например, компании BreezeCom) позволяет использовать не все 79 каналов, а любое количество частот из этого набора, вплоть до одной частоты. В системах DSSS использование широкой полосы принципиально необходимо.

ШПС–технология, кроме оборудования Radio-Ethernet, применяется в высокоскоростных синхронных радиомодемах диапазонов 2,4 и 5,7 ГГц. Эти радиомодемы используются для организации дуплексных магистральных синхронных радиоканалов передачи данных со скоростями до 2048 Кбит/с. Оборудование этого класса производят такие компании, как Wireless, Inc (модели RAN64ss, RAN128ss, RAN2048ss), BreezeCom (cерия BreezeLINK), Wave Wireless (SpeedCOM).

ШПС-технология используется еще в одном интересном и весьма полезном продукте фирмы Wireless, Inc — радиомаршрутизаторе WaveNet IP. В отличие от радио-Ethernet устройств это оборудование включает в свой состав маршрутизатор IP и специально предназначенно для организации радиосетей городского и районного масштаба на расстоянии до 30-40 км от центральной станции. Кроме того, конструктивное исполнение WaveNet IP позволяет решить так называемую проблему длинного кабеля. Проблема заключается в том, что достаточно часто точка подключения к локальной сети и точка установки антенны на крыше находяться на достаточно большом расстоянии друг от друга. Оборудование Radio-Ethernet обычно имеет исполнение для использования внутри помещений и может быть применяться только в нормальных климатических условиях. Поскольку высокочастотный радиосигнал испытывает значительное затухание в кабеле, это накладывает серьезное ограничения на максимальную длину кабеля между устройством и антенной. WaveNet IP имеет внешнее погодозащитное исполнение и устанавливается в непосредственной близости от антенны, что позволяет без потерь сигнала размещать высокочастотный блок на расстоянии до 100 м от физической точки входа в сеть.

Из приведенного анализа видно, что радиооборудование для передачи данных позволяет оптимально решить большое количество задач. Более подробную информацию можно получить в Интернете на следующих серверах:



Радиомодем — геодезическое оборудование, позволяющее осуществлять качественный обмен информацией!

Когда возникает необходимость в организации дистанционного управления между несколькими объектами, то стоит использовать радиомодемы. Это беспроводное оборудование передает радиосигналы и усиливает их. Также оно позволяет сразу нескольким объектам обмениваться между собой данными и предоставляет возможность управлять этими объектами. Еще данное оборудование широко используется для удаленного видеонаблюдения — охрана объекта, контроль сложных дорожных участков и пр.

Радиомодем функционирует по следующему принципу:

• От интерфейсов RS-485, RS-333 оборудование получает сигналы.

• Полученные сигналы преобразуются.

• Преобразованные сигналы отправляются обратно.

Геодезическое оборудование радиомодемы: какие задачи оно позволяет решать?

Радиомодемы позволяют наладить связь там, где нет соединения по проводам. Обычно это отдаленные территории, на которых располагается небольшое количество абонентов и не представляется возможности организовать обычное соединение. Данное оборудование целесообразно использовать и в случае, когда проводной способ соединения нерационально использовать — высокая стоимость прокладывания и обслуживания сетей.

Предназначены радиомодемы для оснащения оборудованием жилых домов, предприятий промышленного назначения, офисов. Данное оборудование получило очень широкое распространения при организации корпоративных и ведомственных радиосетей. Во многом это стало возможно благодаря тому, что с помощью радиомодема сигнал может быть передан даже на значительные расстояния.

В отдаленных населенных пунктах дальность действия данного оборудования может составлять более 50 километров. В условиях города это расстояние обычно меньше по причине того, что здесь есть немало высоких зданий. Подобные постройки просто загораживают сигнал.

Современное геодезическое оборудование радиомодем имеет несколько режимов энергосбережения. Благодаря этому их можно использовать в тех местах, где используются солнечные батареи либо аккумулятор. При установке режима ожидания оборудование проверяет состояние радиоканала. Причем такая сверка происходит в автоматическом режиме. Периодичность ее проведения вы можете задать сами.

Купить радиомодем у нас — получить самое надежное геодезическое оборудование!

Радиомодем, цена на который более чем привлекательная, вы можете приобрести в нашей компании. К нам может обратиться каждый желающий, ведь заказы мы доставляем в любую точку России. Покупка будет вручена вам в течение 1-2 дней после подтверждения заказа. По Москве и области заказы, весом более 10 килограммов, доставляются до подъезда.

У нас доступна покупка — радиомодема, тахеометра, трассоискателя, теодолита, эхолота, БПЛА, нивелира, а также другого геодезического оборудования и аксессуаров к нему. На всю продукцию установлены приятные цены. Оплатить свою покупку вы можете наличными деньгами (для физических лиц) либо по безналичному расчету (для юридических лиц). При желании покупку вы можете забрать самостоятельно.

Радиомодемы, купить которые предлагает наша компания, обладают следующими значимыми преимуществами:

• Отличная пропускная способность.

• Обмен данными происходит быстро и качественно.

• Можно использовать на каналах с разным шагом сетки радиочастот.

• Мощность приема сигнала можно настроить.

• Диагностические мероприятия можно проводить на расстоянии.

• Применяя сигналы RTS/CTS можно управлять потоком.

Если вас интересуют лучшие радиомодемы, тогда свяжитесь с нами!

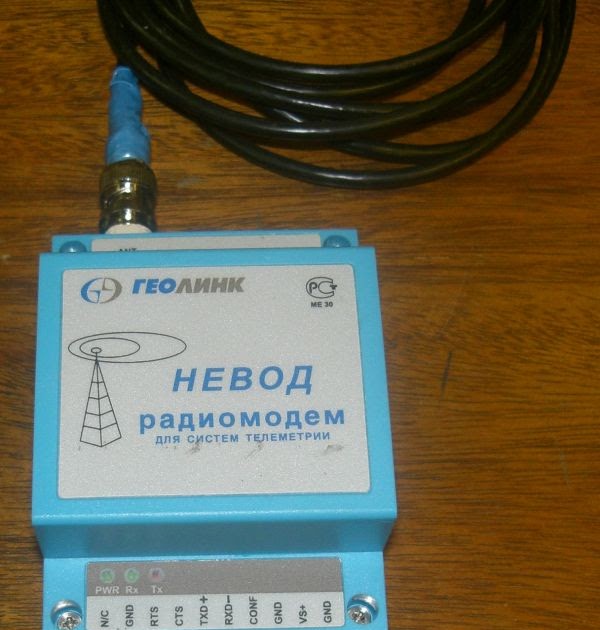

Радиомодемы

Радиомодемы незаменимы, если нужно организовать дистанционное управление или возникла необходимость в обмене данными между несколькими механизированными устройствами.

Радиомодем — это устройство, благодаря которому имеется возможность дистанционно наблюдать за объектом либо же управлять им. Провода при этом не используются. Такое оборудование является настоящим спасением в тех местах, где возможность организации проводного соединения отсутствует. Также радиомодемы незаменимы в местностях, где обычные способы соединение обходятся в очень большую сумму.

Радиомодемы

Радиомодемы могут быть использованы на различной дальности действия. В деревнях и других небольших населенных пунктах дальность действия такого оборудования может доходить до 50 километров и более. В городских условиях радиус действия радиомодема несколько уменьшается, связано это с тем, что в городе имеется много высотных построек, которые перекрывают сигнал. Существуют не лицензируемые и лицензируемые радиомодемные сети.

Радиомодемы очень широко используются при организации ведомственных и корпоративных радиосетей. Не обходятся без такого оборудования и промышленные организации. Принцип работы данного оборудования базируется на том, что оно получает сигналы от интерфейсов RS-485, RS-232, затем эти сигналы преобразуются особым образом и отправляются обратно.

Купить радиомодемы в нашей компании — получить возможность использовать лучшее оборудование!

Купить радиомодемы высокого качества по приемлемой цене можно в нашей компании. Заказ может быть доставлен в любую точку России.

Предлагаемое нами оборудование не привязано к какому-то конкретному оператору и тарифу. Благодаря этому преимуществу существенно расширяется свобода действий. Удобны, предлагаемые нами радиомодемы и тем, что они нивелируют необходимость выезда на место расположения объекта соответствующих сотрудников. Благодаря этому преимуществу удается неплохо сэкономить.

Делая выбор в пользу нашего оборудования, вы избавляете себя от многих проблем!

Радиомодем 433 МГц с интерфейсами RS-232/485

21.05.2019

RFU-433 - это радиомодем, который позволяет удлинить линию RS-232/RS-485 по радиоинтерфейсу и передавать данные в прозрачном режиме, используя полосу частот 433 МГц.

Особенности

  • Частота 433 МГц
  • 16 каналов с межканальным интервалом 100 кГц
  • Скорость передачи по радиоинтерфейсу от 650 до 57600 бит/с
  • Мощность передатчика по умолчанию 10 dBm, максимум 19 dBm
  • Дальность передачи без помех 1000 метров
  • Прозрачное удлинение линии RS-232/485
  • Длина сообщений до 512 байт
  • Provides Baud Rates from 1200 to 115200 bps for both the RS-232 and RS-485 interfaces
  • Защита от электростатических воздействий: +/-4 кВ
  • Изоляция: 3000 VDC для DC-to-DC, 2500 Vrms для RS-232/485 через оптопару

Когда лучше использовать модемы RFU-433?

Хотя скорость передачи радиомодемов 433 МГц ниже, чем у технологии 2.4 ГГц, преимуществом полосы 433 МГц является возможность связи на большие расстояния. Следовательно, эта частота подходит, когда передается небольшой объем данных или когда между передачами существует большой интервал времени, но передача осуществляется на большие расстояния, например: при мониторинге параметров окружающей среды или при мониторинге и управлении солнечными батареями и т. д.

Какая дальность передачи у модемов RFU-433?

RFU-433 обеспечивает максимальную дальность передачи 500 метров в условиях прямой видимости при скорости передачи 9600 бит/с и стандартной мощности передатчика в 10 дБм. В настройках можно увеличить мощность до 19 дБм, чтобы еще увеличить дальность или скорость передачи (таким образом дальность передачи может достигать 1 км.).

Но иногда, чтобы преодолеть помехи, которые могут возникать в суровых условиях, можно снизить скорость передачи, так, например RFU-433 позволяет настроить минимальную скорость передачи на 650 бит/с.

Как настроить модем RFU-433?

Настроить нужный радиочастотный канал, а также мощность передатчика и временной интервал между посылками можно через специальную утилиту для настройки, подключившись к COM-порту устройства.

Скорость COM-портов и радиоинтерфейса, формат данных, ID группы и выбор режима работы осуществляется поворотными и DIP-переключателями на корпусе, что упрощает обслуживание системы, когда необходимо заменить модем RFU-433.

Для чего настраивать радиочастотные каналы и ID группы?

Радиочастотные каналы и идентификаторы групп являются настраиваемыми, что помогает избежать помех, возникающих, когда две сети RFU-433 работают рядом. 16 радиочастотных каналов и 8 групповых идентификаторов могут быть сконфигурированы для разделения и управления различными сетями 433 МГц.

Примеры применения:

Рис. 1 Передача 1 к 1

Рис. 2 Передача 1 к нескольким

Рис. 3 Режим повторителя

Радиомодем | Радиомодем SCADA | VHF / UHF модем | SCADA-модем | RipEX

Параметры радио RipEX RipEX2
Полосы частот 135–154; 154–174;
215–240;
300–320; 320–340; 340–360;
368–400; 400–432; 432–470; 470–512;
928–960 МГц - деталь
135–175;
285–335;
335–400;
400–470;
450–520 МГц - деталь
Шаг каналов 6.25 / 12,5 / 25/50 кГц ( 1 ) 6,25 / 12,5 / 25/50/100/150/200/250/300 кГц
Стабильность частоты +/- 1,0 частей на миллион +/- 0,5 частей на миллион
Модуляция QAM (линейный): 16DEQAM, D8PSK, π / 4DQPSK, DPSK
FSK (экспоненциальный): 4CPFSK, 2CPFSK
, деталь
QAM (линейный): 256QAM, 64QAM, 16DEQAM, D8PSK, π / 4DQPSK, DPSK
FSK (экспоненциальный): 4CPFSK, 2CPFSK
FEC (прямое исправление ошибок) Вкл. / Выкл., 3/4 Вкл. / Выкл., 2/3, 3/4, 5/6
Скорость передачи данных
Размер канала Скорость передачи данных брутто Возможная пропускная способность сети ( 2 )
RipEX RipEX2 RipEX RipEX2
6.25 кГц 21 кбит / с 42 кбит / с > 25 кбит / с > 50 кбит / с
12,5 кГц 42 кбит / с 83 кбит / с > 50 кбит / с > 100 кбит / с
25 кГц 83 кбит / с 167 кбит / с > 100 кбит / с > 200 кбит / с
50 кГц 167 кбит / с 333 кбит / с > 200 кбит / с > 400 кбит / с
100 кГц 555 кбит / с > 700 кбит / с
150 кГц 925 кбит / с > 1.1 Мбит / с
200 кГц 1,1 Мбит / с > 1,4 Мбит / с
250 кГц 1,3 Мбит / с > 1,7 Мбит / с
300 кГц 1,7 Мбит / с > 2,1 Мбит / с
Преобразователь
RF Выходная мощность
RipEX RipEX2
Модуляция PEP [дБм] RMS [дБм] RMS [Вт] PEP [дБм] RMS [дБм] RMS [Вт]
2CPFSK 20-40 дБм 20-40 дБм 0.1-10 Вт 20-40 дБм 20-40 дБм 0,1 - 10 Вт
4CPFSK 20-40 дБм 20-40 дБм 0,1 - 10 Вт 20-40 дБм 20-40 дБм 0,1 - 10 Вт
ДПСК 20 - 36 дБм 27-33 дБм 0,5 - 2 Вт 20-40 дБм 20 - 37 дБм 0,1 - 5 Вт
π / 4-DQPSK 20 - 36 дБм 27-33 дБм 0.5 - 2 Вт 20-40 дБм 20 - 37 дБм 0,1 - 5 Вт
D8PSK 20 - 37 дБм 27-33 дБм 0,5 - 2 Вт 20-40 дБм 20 - 36 дБм 0,1 - 4 Вт
16DEQAM 20 - 38 дБм 27-33 дБм 0,5 - 2 Вт 20-40 дБм 20-35 дБм 0,1 - 3,2 Вт
64QAM 20-40 дБм 20 - 34 дБм 0.1-2,5 Вт
256QAM 20-40 дБм 20-33 дБм 0,1 - 2 Вт
Настраиваемое ПО [RMS, Вт]
FSK: 0,1 - 0,2 - 0,5 - 1,0 - 2,0 - 3,0 - 4,0 - 5,0 - 10 ( 3 ) Вт
QAM: 0,5 - 1,0 - 2,0 Вт
Настраиваемое ПО [PEP, дБм]
FSK, QAM: шаг 1 дБ

Примечания по применению PEP и RMS

Рабочий цикл Непрерывный
Время приема-передачи <1.5 мс
Затухание интермодуляции > 40 дБ
Паразитные выбросы (кондуктивные) <-36 дБм
Излучаемые побочные излучения <-36 дБм
Мощность соседнего канала <-60 дБн
Переходная мощность соседнего канала <-60 дБн
Приемник
Чувствительность
RipEX RipEX2
Размер канала 2CPFSK 16DEQAM 2CPFSK / DPSK 16DEQAM 64QAM 256QAM
6.25 кГц -117 дБм -105 дБм -122 дБм / 2CPFSK -108 дБм -104 дБм -100 дБм
12,5 кГц -116 дБм -102 дБм -120 дБм / 2CPFSK -106 дБм -102 дБм -98 дБм
25 кГц -114 дБм -99 дБм -118 дБм / 2CPFSK -104 дБм -99 дБм -96 дБм
50 кГц -110 дБм -98 дБм -112 дБм / DPSK -101 дБм -97 дБм -93 дБм
100 кГц -109 дБм / DPSK -98 дБм -94 дБм -89 дБм
150 кГц -108 дБм / DPSK -96 дБм -92 дБм -87 дБм
200 кГц -106 дБм / DPSK -95 дБм -91 дБм -86 дБм
250 кГц -105 дБм / DPSK -94 дБм -90 дБм -85 дБм
300 кГц -103 дБм / DPSK -92 дБм -88 дБм -83 дБм
деталь

Чувствительность для BER 10 -6 , FEC 3/4

Избирательность сглаживания 50 кГц при -3 дБ BW узкополосный / широкополосный выбор ПО
56 кГц @ -3 дБ BW применим для 6.25 / 12,5 / 25 кГц
500 кГц при -3 дБ Полоса пропускания применима для 50/100/150/200 кГц
Время от передачи к приему <1,5 мс
Максимальная входная мощность приемника 20 дБм (100 мВт)
Rx Паразитные излучения (кондуктивные) <-57 дБм
Излучаемые побочные излучения <-57 дБм
Блокировка или снижение чувствительности деталь -23 дБм при 1 МГц
-19 дБм при 2 МГц
-15 дБм при 5 МГц
-13 дБм при 10 МГц
Отклонение ложного ответа > 70 дБ
Электрооборудование
Первичная мощность от 10 до 30 В постоянного тока, минус GND
Rx 5 Вт / 13.8 В; 4,8 Вт / 24 В; (Радиодеталь <2 Вт) 8 Вт
Tx (в зависимости от мощности и модуляции RF) 13-40 Вт 13 - 55 Вт
Спящий режим 0,1 Вт 0,01 Вт
Режим сохранения 2 Вт 5 Вт
Интерфейсы
Ethernet 1x 10/100 Base-T Авто MDI / MDIX / RJ45 4x 10/100/1000 Base-T Авто MDI / MDIX / RJ45
SFP 1x 10/100/1000 Base-T / 1000Base-SX / 1000Base-LX
COM 1 RS232 / DB9F
300 - 115 200 бит / с
RS232 / RS485, конфигурируемое ПО / DB9F
300 бит / с - 1 Мбит / с
COM 2 RS232 / RS485, конфигурируемое ПО / DB9F
300 - 115 200 бит / с
Плата расширения mPCIe
GPS, 4G / 3G / 2G, 2x RS232
USB USB 1.1 / Хост A USB 3.0 / хост A
Антенна 1x TNC, розетка / 50 Ом (Rx / Tx) 2x TNC, розетка / 50 Ом

SW конфигурируемый: 1x Rx / Tx или 1x Rx + 1x Tx

Входы / Выходы 1x вход сигнала тревоги HW
1x выход сигнала тревоги HW
1x вход сна
1x HW тревожный вход
1x HW тревожный выход
1x Sleep input
2x DI, 2xDO, 1x difDI (когда mPCIe-COMS не используется)
Светодиоды индикации
Светодиодная панель Питание, ETH, COM1, COM2, Rx, Tx, состояние SYS, AUX, RX, TX, COM
ETH 4x RJ45 - 2x светодиода, 1x SFP - 1x светодиод
Экологические
Код IP (защита от проникновения) IP40, IP51 IP41, IP42, IP52
Опасные места Ex II 3G Ex ic IIC T4 Gc В ожидании
MTBF (Среднее время наработки на отказ) > 900.000 часов (> 100 лет)
Рабочая температура от −40 до +70 ° C (от −40 до +158 ° F)
Рабочая влажность от 5 до 95% без конденсации
Хранилище от −40 до +85 ° C (от −40 до +185 ° F) / от 5 до 95% без конденсации
Механический
Кожух Прочный литой под давлением алюминий
Габаритные размеры 50 В x 150 Ш x 118 Г мм (1.97 x 5,9 x 4,65 дюйма) 60 В x 185 Ш x 125 Г мм (2,34 x 7,2 x 4,9 дюйма)
Масса 1,1 кг (2,4 фунта) 1,55 кг (3,4 фунта)
Монтаж DIN-рейка, L-образный кронштейн, плоский кронштейн, полка для стойки 19 ″
SW
Режимы работы Мост / маршрутизатор Мост / маршрутизатор (+ коммутатор)
Пользовательские протоколы на COM Modbus, IEC101, DNP3, PR2000, Comli, DF1, Profibus, Async Link, C24, Cactus, RP570, Slip, Siemens 3964 (R)…
Пользовательские протоколы в Ethernet Modbus TCP, IEC104, DNP3 TCP, Comli TCP…
Преобразователи последовательного интерфейса в IP Modbus RTU / Modbus TCP, DNP3 / DNP3 TCP, Терминальный сервер
NTP Клиент, Сервер (синхронизируется с внутренним GPS)
Протоколы на радиоканале
Различные протоколы для разных приложений Да (прозрачный, гибкий, с приводом от основания)
Подтверждение пакета Есть
Контроль целостности данных CRC 32
Приложения с несколькими мастерами Есть
Отчет в порядке исключения Есть
Возможность предотвращения столкновений Есть
Связь между удаленными устройствами Есть
Адресованные и подтвержденные последовательные протоколы SCADA Есть
Оптимизация Данные полезной нагрузки и сжатие заголовков Ethernet / IP / TCP / UDP, поток пакетов при оптимизации радиоканала
Безопасность
Менеджмент HTTP, HTTPS (собственный сертификат), SSH
Счета доступа 2 уровня (гость, администратор) 4 уровня (Guest, Tech, SecTech, Admin) x 3 пользователя
Шифрование AES256
IPsec Есть
VLAN Да, IEEE 802.1 квартал
РАДИУС Есть
Межсетевой экран Уровень 2 - MAC, уровень 3 - IP, уровень 4 - TCP / UDP
Тампер HW Есть
Диагностика и управление
Тестирование радиосвязи Да (пинг с RSS, качество данных, однородность)
Наблюдаемые значения
(Может транслироваться соседним устройствам.Полученная информация отображается в таблице соседей)
Устройство - Ucc, Temp, PWR, VSWR, ( 4 ) HW Alarm Input.
Радиоканал - ( 4 ) RSScom, ( 4 ) DQcom, TXLost [%]
Пользовательские интерфейсы - ETH [Rx / Tx], COM1 [Rx / Tx], COM2 [Rx / Tx]
Статистика Для пакетов Rx / Tx на пользовательских интерфейсах (ETH, COM1, COM2) и для данных пользователя и радиопротокола (повторы, потеряны, ACK и т. Д.) На радиоканале
Графики Для наблюдаемых значений и статистики
История (статистика, соседи, графики) 20 периодов (настраивается, например.грамм. дней)
SNMP SNMPv1, SNMPv2c, SNMPv3
Ловушки SNMP или генерация сообщений SNMP для наблюдаемых значений
Мониторинг Анализ в реальном времени / сохранение в файл всех физических интерфейсов (RADIO, ETH, COM1, COM2) и некоторых внутренних интерфейсов между программными модулями (например, терминальные серверы, сервер Modus TCP и т. Д.)
Стандарты
CE (КРАСНЫЙ) , FCC, ATEX, RoHS
Спектр ETSI EN 302561 V2.1.1
ETSI EN 300113 V2.2.1
FCC, часть 90
ETSI EN 302561 V2.1.1
ETSI EN 300113 V2.2.1
EMC (электромагнитная совместимость) ETSI EN 301489-1 V2.1.1
ETSI EN 301489-5 V2.1.1
IEC 1613: 2009, класс 1
ETSI EN 301489-1 V2.1.1
ETSI EN 301489-5 V2.1.1
EN 61850-3: 2014
IEC 1613: 2009, класс 1
Безопасность EN 60950-1: 2006, A11: 2009, A1: 2010, A1: 2010, A12: 2011, A2: 2013 EN 62368-1: 2004 + A1: 2017
SAR EN 50385: 2002
EN 50383ed.2: 2010
EN 50385: 2017
EN 50383ed.2: 2010
Вибрация и удары EN 61373: 1999
EN 60068-2-6: 2008
EN 60068-2-6: 2008
ETS 300 019-2-3: 1994, класс 3.4
EN 61850-3: 2014
Сейсмическая квалификация IEC 980: 1989 (категория сейсмостойкости 1a) EN 60068-2-27: 2010
Опасные места EN 60079-0: 2012
EN 60079-11: 2012
В ожидании
.

Радиомодем

Радиомодемы AutoLog® 138–950 МГц

Радиомодемы AutoLog WSN серии были разработаны с учетом высоких требований. Он предлагает очень экономичные радиомодемы для автономных приложений или для интеграции в OEM-продукты.

ПРЕИМУЩЕСТВА: Радиомодем с высокими техническими характеристиками, низкая стоимость, прочная конструкция, используется Saudi Aramco, широкий ассортимент продукции для различных диапазонов мощности и частот, простота использования, возможность маршрутизации и идентификации сети и т. Д.

Серия высокотехнологичных, прочных и недорогих радиомодемов для частот 138–950 МГц

Конструкция оптимизирована для обеспечения надежности и низкого потребления тока, что делает WSN пригодным для работы на удаленных объектах без сетевого питания.
Приложения включают в себя безопасность, управление и контроль, регистрацию данных, SCADA, телеметрию, удаленное переключение или любые аналогичные приложения, где требуется передавать последовательные данные, а кабель не является самым практичным решением.
WSN доступен с двумя разными мощностями передачи. Версия с низким энергопотреблением соответствует не требующей лицензии спецификации ETS300-220, а версия с более высокой мощностью 5 Вт соответствует более жестким требованиям ETS300-113 и спецификациям США и Канады.

Radio modem СПЕЦИФИКАЦИЯ ALWSN_Радио-модемы

AutoLog серии радиомодемов WSN (WSN170, WSN450, WSN470, WSN869, WSN870):

Диапазон частот в зависимости от модели:
WSN170: 138 - 175 МГц
WSN450 / 470: 406 - 512 МГц
WSN869: 869-870 МГц
WSN870: 820 - 950 МГц
Требования к питанию
Ожидание
Прием
Передача
12 В постоянного тока (10-15.5DC)
<75uA
<70mA
от 300mA до 2,1A в зависимости от мощности передачи
Количество каналов 80 программируемых пользователем каналов
Мин. программируемый шаг канала 6,25 или 5 кГц
Шаг каналов 12.5 кГц, 20 кГц или 25 кГц
Стабильность частоты 2ppm (от -30 до +60 ° C)
Строительство Фрезерованный алюминиевый корпус
Размер (Ш x В x Г) 75 мм x 130 мм x 30 мм
Монтаж Винты к плоской поверхности
Масса 250 г
Разъемы Питание постоянного тока 2-канальный тип Klippon
RS232 I / O 9-канальный тип D
RF BNC (50 Ом)
Светодиодные индикаторы TX, ЗАНЯТО, TXD, RXD, СИСТЕМА
Допуски Европейский: ETS 300-220, ETS 300-113, ETS 300-489
Австралийский: AS4268.2-1995
США: FCC, часть 90/15
Канадский: DOC

Приемник:
Чувствительность -120 дБм для 12 дБ SINAD de-emph
-117 дБм для плоского SINAD 12 дБ
Полоса пропускания VHF 5MHz без повторной настройки
UHF 12MHz без повторной настройки
870 20 МГц без перенастройки
Ложный отклик WSN450 / 869:> 65 дБ
WSN170 / 470/870:> 70 дБ
Блокировка WSN450 / 869> 85 дБмкВ
WSN170 / 470/870> 90 дБмкВ
Интермодуляция WSN450 / 869> 60 дБ
WSN170 / 470/870> 65 дБ
Прилегающий канал > 65 дБ при 12.5 кГц
ПЧ частоты 45 МГц и 455 кГц
Побочные излучения WSN450 / 869 WSN170 / 470/870
Время отклика без звука <2 мс

Передатчик:
Выходная мощность RF WSN450 / 869 10 мВт - 750 мВт
WSN170 / 470/870 50 мВт - 5 Вт
Пропускная способность: VHF 10MHz без повторной настройки
UHF 12MHz без повторной настройки
870 30 МГц без перенастройки
Внутренняя модуляция: FFSK, 2 уровня FSK, 4 уровня FSK и GMSK через внутренний модем.
Макс. Отклонение: ± 7,5 кГц макс
Настр. Мощность канала: > 65 дБ при 12,5 кГц
Переходный процесс Согласно ETS300-113
Паразитные излучения <250 нВт и 4 нВт в указанных диапазонах
Время нарастания: <9 мс

Внутренний модем:
Скорость передачи данных по радио: 150 - 9600 бит / с по воздуху
Пропускная способность RF: 12.5 кГц
Форматы сигналов Программируется для канала 12,5 кГц: -
до 1200 бит / с - FSK с поддержкой V23 и Bell202.
2400 бит / с - когерентный 1200/2400 Гц или 1200/1800 Гц FFSK.
4800bps - GMSK 9600bps - 4 уровня FSK.
NRZI: Вкл. Или Выкл.
Частота ошибок по битам: 2400 бод менее 1 из 10 ^ -3 при –120 дБм
4800 бод менее 1 из 10 ^ -3 при –117 дБм
9600 бод менее 1 из 10 ^ -3 при –115 дБм (FEC включен)
9600 бод меньше чем 1 из 10 ^ -3 при –112 дБм (FEC выкл.)
FEC: Программируемая опция при 9600 бит / с

Последовательные данные:
Последовательный интерфейс: RS232
Формат Асинхронный (или Синхронный с заказным ПО).Программируемый; Нечетный, четный или без четности, 1/2 стоповых бита, 7/8 бит данных.
Скорость интерфейса: Программируемая от 150 до 38400 бит / с

Последовательная работа

WSN не требует знания данных, которые он передает; данные можно просто отправлять и получать с минимальной задержкой. Управление передачей может либо использовать управляющие сигналы RTS, либо быть настроено на автоматическое инициирование передачи при получении последовательных данных.В любом случае радиостанция обеспечивает выход CTS, который можно дополнительно использовать для управления потоком. WSN включает в себя внутренний буфер, чтобы справиться с ситуациями, когда скорость передачи данных интерфейса отличается от скорости передачи по воздуху.

Внутренний программный модем

WSN имеет внутренний «программный модем», который предлагает беспрецедентную производительность и гибкость в широком диапазоне скоростей и форматов и позволяет обрабатывать будущие форматы путем обновления программного обеспечения.
В канале 12,5 кГц эфирную передачу от устройства можно запрограммировать пользователем для диапазона скоростей. Если максимальная скорость не требуется, устройство можно настроить на более низкую скорость, чтобы получить улучшенный порог приемника.
Для скорости 150, 300, 600, 1200 и 2400 бод используется FSK / FFSK с поддержкой Bell202 и V.23. При 4800 бит / с используется модуляция GMSK, а при 9600 бит / с - 4-уровневая модуляция FSK.

Выбор канала

WSN может быть запрограммирован для симплексной или полудуплексной работы с максимум 80 дискретными каналами.В качестве альтернативы могут быть загружены полные распределения полос, такие как полосы UK MPT1329 и MPT1411.
После программирования каналы можно выбирать с помощью поворотных переключателей на передней панели.

RF power

Мощность передачи может быть точно установлена ​​с помощью локально подключенного ПК с прилагаемым программным обеспечением. Доступны два диапазона мощности передачи. Для моделей WSN450 и WSN869 с низким энергопотреблением можно установить значение от 10 до 750 мВт, а для версий WSN170, WSN470 и WSN870 с более высокой мощностью - от 50 до 5 Вт.

Возможность программирования

Параметры WSN могут быть настроены через локальный последовательный порт с использованием программного обеспечения на базе DOS или Windows 95/98/2000 / XP / Vista. Индивидуальные конфигурации можно сохранить на диске для будущего использования или распечатать.

Светодиоды состояния

WSN имеет 5 светодиодов, позволяющих оператору быстро увидеть состояние радиостанции и ее интерфейсов. Системный светодиодный индикатор обеспечивает оператору быструю визуальную проверку работоспособности, и, если программное обеспечение обнаруживает ошибку, на светодиодном индикаторе мигает код, указывающий на ошибку.

Устранение хвоста шумоподавителя

Для старых или нетолерантных протоколов, где наличие приглушенного (шумоподавляющего) хвоста может вызвать проблемы в конце сообщения, с помощью конфигурационного программного обеспечения

можно включить простую опцию пакетирования.

Прямое исправление ошибок

Прямое исправление ошибок - это программируемая опция на скорости 9600 бит / с, но, как и в случае всех FEC, связанные накладные расходы уменьшат эффективную скорость передачи данных, когда они выбраны.Коррекция ошибок обеспечивает незначительное улучшение производительности ниже 9600 бит / с, поэтому на этих более низких скоростях опция навсегда отключается.

«RSSI» Индикация мощности принимаемого сигнала

Сигнал RSSI точно измеряется внутренним аналого-цифровым преобразователем и сравнивается с индивидуально откалиброванным графиком RSSI в процессоре. Затем мощность сигнала может быть точно считана в технических единицах с ПК, подключенного к последовательному порту.

Режим энергосбережения

WSN имеет как внутренний, так и внешний режимы энергосбережения.

Внутренний режим энергосбережения
Микропроцессор управляет функцией включения / выключения приемника, и по прошествии заранее запрограммированного времени MPU включит приемник для поиска несущей. Если несущая не обнаружена, трансивер возвращается в спящий режим. Если в течение времени, пока трансивер находится в активном состоянии, принимается сигнал несущей, устройство не будет спать. После того, как несущая отключится, приемник будет бодрствовать до истечения запрограммированного времени возобновления.По истечении времени возобновления трансивер вернется в спящий режим. Время энергосбережения, пробуждения и возобновления может программироваться пользователем.

Внешний режим энергосбережения
Во внешнем режиме функция ВКЛ / ВЫКЛ модема управляется хостом через линию DTR.

Таймер тайм-аута передачи

Передатчик в WSN имеет таймер тайм-аута, который позволяет установить максимальное время непрерывной передачи, чтобы предотвратить блокировку канала из-за неисправности.Таймер работает во всех режимах и может быть запрограммирован с шагом в одну секунду от 0 до 255 секунд. Если запрограммировано и время превышено, передача прекратится до тех пор, пока действие, которое обычно вызывает передачу, не будет устранено, а затем повторно применено.

Программное обеспечение для ПК

Специальное программное обеспечение для ПК, работающее под DOS или Windows 95/98/2000 / XP / Vista, позволяет конфигурировать радиостанции. Это программное обеспечение обеспечивает непревзойденную универсальность в сочетании с простотой использования для оператора.

Информация для заказа

Спросите больше!

Пожалуйста, позвоните или отправьте электронное письмо для получения дополнительной информации!

.

Отправить ответ

avatar
  Подписаться
Уведомление о
