Простой передатчик на 3 МГц с качественной АМ! - 7 Марта 2015


Здравствуйте! Предлагаю собрать довольно простой передатчик с качественной АМ на свободный диапазон 3 МГц. Выходная мощность такого около 5-6Вт в режиме несущей, что вполне достаточно для ближних связей, в сочетании с хорошей настроенной в резонанс антенной, при хорошем прохождении, можно проводить и довольно дальние связи (около 500-700 км). Несовпадение частоты передача/настройка ~200Гц. При желании можно добавить каскад на более мощной лампе ГУ-50, 6п45с и т.п., что я в последствии и сделал!

Детали

 Задающий генератор питается от отдельного источника, трансформатор перематывается на основе какого-нибудь маломощного (7-10Вт) из адаптера. Электролитический конденсатор фильтра мощно взять и меньшей ёмкости, достать подобные можно из ИБП различной бытовухи и телевизоров. Стабилитроны любые подходящие, при последовательном соединении напряжения складываются.

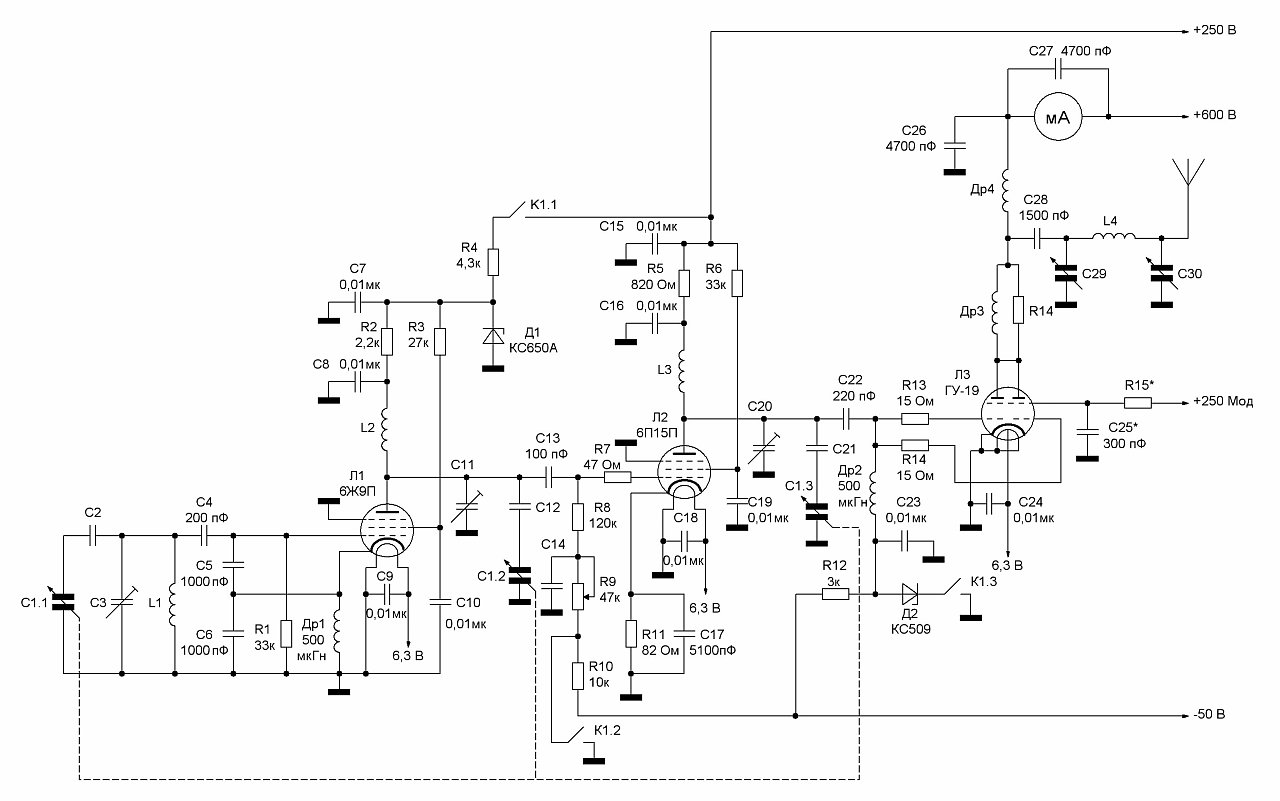

Схема 1644х1042

 Питание оконечного каскада и реле подводиться через разъём. "М+" подключается к аноду выходной лампы модулятора, мощность которого примерно равна выходной мощности ВЧ. Накальное напряжение 6,3В берётся оттуда же. В качестве модулятора используем однотактный УНЧ на 6Н2П и 6П14П, схем таковых в интернете много. Я применяю готовый УНЧ и БП от радиолы Кантата-204 с микрофонным усилителем на двойном триоде.

 Конденсаторы в ЗГ лучше применить трубчатые серые или КСО (ириски), у меня таких мало, паял СГМ, можно и оранжевые орешкоподобные из забугорной аппаратуры. В выходном каскаде желательно брать конденсаторы с запасом напряжения, особенно С18. КПЕ в задающем генераторе желательно с воздушным диэлектриком с максимальной ёмкостью 60-150пФ, для удобства настройки подбираем С3, чем меньше его значение, тем меньше диапазон перестройки, но более плавная настройка. Также рекомендую для повышения стабильности частоты уменьшить число витков L1, а ёмкость С2 довести до 150-250 пФ.
 В выходном контуре задействована одна секция КПЕ от радиолы 12-495 пФ, можно применить также КПЕ с воздушным диэлектриком от транзисторных приёмников, при таком анодном напряжении пробоя возникать не должно.
Если конечно передатчик подключён к антенне и она согласована.
 Особое внимание L1, от неё зависит стабильность частоты! Рекомендуется применить керамический каркас. В данном случае L1 намотана на ребристом каркасе от Р-105м и содержит 16 секций по 10 витков каждая, "диаметр" составляет 12мм. Катушка контура удвоения L2 мотается на секционированном каркасе от транзисторного приёмника ВЭФ с ферритовым подстроечником, всего 65 витков провода 0,25мм.
  Дроссель L3 мотается на очищенном от резистивного слоя сопротивлении ВС, 4 секции по 100 витков 0,1-0,15мм провода. Др1 и Др2 по 5-7 витков на ферритовом сердечнике, можно применить из компьютерного БП. Др3 от "блуда на УКВ", расположить как можно ближе к анодному лепестку панельки. То же для резистора 100 Ом в цепи сетки 6П15П, он служит для устранения самовозбуждения на КВ. Анодный дроссель L4 мотается секционировано, 4 секции по 40 витков провода 0,15мм на каркасе 22мм из пластика или дерева.
 Индуктивность выходного контура мотается на пластиковой трубе 32мм и содержит 32 витка провода 0,6 мм с отводами от каждого четвёртого витка для согласования с полуволновым лучом .
Если планируется использование линии 75 или 50 ом, то первые 10 витков делаются с шагом зачищенным проводом проводом, после чего подпаивается отвод для более точного согласования. При этом надо подбирать доли витка, а диаметр провода увеличить до 0,7-0,9 мм.

Конструкция
Можно разместить передатчик в корпусе БП компьютера, подвал шасси нарастить, разрезанным вдоль оцинкованным профилем. Из него же выполнить перегородку между каскадами. Экран контура задающего генератора спаять из толстой листовой латуни с учётом расстояния между стенками и катушкой. Поперёк панельки 6П15П разместить перегородку из меди, так, чтоб отгородить цепи анода и экранной сетки от цепи управляющей.
Монтаж можно было и аккуратнее...




Рядом с 6Ж5П видно верхушку каркаса L2.




Надписи переносились с морды Р-105м при помощи ручки, маркера и пачки от сигарет.
Наладка

 Подаём питание на задающий, замыкаем S1, настраиваем сеточный контур на 1/2 центральной частоты диапазона (например 1550 кГц).

Далее припаиваем к анодному лепестку провод длиной 10-15 см, накручиваем его на антенну индикатора поля или располагаем рядом, вращаем подстроечник L2 и С10 до максимальных показаний индикатора. Отключаем задающий и замыкаем S2, выставляем ток оконечного каскада примерно 20 мА. Включаем задающий, ток должен подняться до 40-45 мА, при настройке выходного контура в резонанс должен наблюдаться провал. Размыкаем контакты S1 и S2.

Подключаем передающую антенну, переключаем галетник на самый нижний отвод катушки контура, настраиваем приёмник на свободную и безопасную частоту, нажимаем на S1 и настраиваем задающий на принимаемую частоту. Переводим S2 на передачу, настраиваем выходной контур и переключаем отводы добиваясь провала тока оконечника 3-5 мА и максимальных показаний индикатора поля, при громком "А-а-алё" перед микрофоном. Если нет фона и искажений, наладка завершена, то можно дать вызов и попросить оценить сигнал операторов, находящихся на частоте. Настраиваем на частоту корреспондента задающий генератор так, чтобы не было свистов высокого тона при совмещении с несущим сигналом по биениям, учитывая часть передатчиков на "тройке", к сожалению, бульканье и искажения допустимы.

.. Также можно использовать передатчик для диапазона 2920, при этом нужен приёмник с возможностью приёма SSB. Следует заметить, что в моём варианте частота передачи немного ниже частоты "приёма", около 200Гц, и потребуется подстройка уже при передаче. Со временем можно к этому привыкнуть и точно настраиваться на слух.

 Учитывая, что летом при такой мощности далеко связаться трудно из-за обилия атмосферных помех и большого затухания в атмосфере... А так как уже имеем 5-6Вт качественного сигнала, его остаётся только усилить. Мощности вполне достаточно, чтобы выжать ватт 35-50 с одной 6П45С с общими сетками. Об этом подробнее...

Надеюсь у Вас уже есть передающая антенна? Если нет, то о ней тут!

Полезное:

 Удачи в радиохобби! 73!

Вопросы и дополнения пожалуйста в комментарий или на форум!

АМ передатчик на 160 метров

   Передатчик состоит из задающего генератора, усилителя мощности и модулятора.

ОСНОВНЫЕ ПАРАМЕТРЫ:

 Диапазон рабочих частот, кГц   …………    1875…1930

 Выходная мощность, Вт, при напряжении питания, В:

          12   ………………………………………   5

          30   ………………………………………   10

  Задающий генератор, работающий на частотах 1875…1930 кГц, собран на транзисторе VT1 по схеме ёмкостной «трёхточке». При работе радиостанции на приём контакты реле К1.1 закорачивают колебательный контур задающего генератора и срывают генерацию. Через цепочку R7C7 сигнал с задающего генератора поступает на буферный каскад на транзисторе VT2. Контур L3C8*, включённый в коллекторную цепь транзистора, настроен на среднюю частоту рабочего диапазона передатчика (примерно 1912 кГц). Резистор R4 служит для развязки задающего генератора и буферного каскада.

  Выходной каскад собран на транзисторе

VT3. Чтобы усилитель мощности не возбуждался, в цепь базы транзистора VT3 включён резистор R7. Модулятор собран на транзисторах VT4 – VT7.

  Управляют передатчиком переключателями S1 (Настройка) и S2 (Работа), через которые подаётся напряжение питания на реле К1, и К2, коммутирующие соответствующие цепи аппарата. Для питания следует использовать стабилизируемый источник ( с коэффициентом стабилизации примерно 100), обеспечивающий ток около 1 А.

  Передатчик собран в корпусе размерами 140 х 70 х 40 мм из листовой меди (латуни) толщиной 2 мм. Монтаж нависной.

  Катушка L1 – катушка контура ПЧ от радиоприёмника «Сельга», или подобного. L3, L4, L6 изготовлены на каркасах из текстолита ( можно из фторопласта, эбонита, и т. п.) диаметром 12 и длинной 35 мм.

L3 и L6 содержат по 64 витка провода ПЭВ – 0,25, а L4 – 50 витков провода ПЭВ – 0,75. Намотка рядовая ( длинна намотки 40 мм ). Катушку L4 размещают поверх L3.

  Дроссель L2 выполнен на каркасе диаметром 4 мм. Он содержит 400 витков провода ПЭЛШО – 0,1, намотка «универсаль». Дроссель L5 намотан на ферритовом кольце проницаемостью 2000 (типоразмер К14 х 8 х 5) проводом ПЭЛ – 0,59 ( 20 витков ).

  Реле К1, К2 – типа РЭС-10 (паспорт РС.4.524.302), микрофон ДЭМ-4М.

  Налаживание передатчика начинают с проверки работоспособности задающего генератора. Для этого включают миллиамперметр в разрыв цепи в точке А, подают питание и измеряют ток, потребляемый задающим генератором ( он должен быть около 2 мА, а при замкнутых контактах S1 – примерно 6 мА). Затем подстраивая сердечником контур L1C1 ( при минимальной ёмкости конденсатора С1), устанавливают с помощью частотомера или контрольного приёмника верхнюю границу рабочего диапазона. После этого, подбирая конденсатор С8* ( в пределах 200…300 пФ) настраивают контур

L3C8* на частоту 1912 кГц. П-контур настраивают подбирая конденсатор С12* в пределах 25…150 пФ. Указанное на схеме значение ёмкости С13 соответствует входному сопротивлению антенны 75 Ом. Если это сопротивление выше ёмкость конденсатора надо уменьшить.

  Напряжение на эмиттере транзистора VT3 при подключённом модуляторе должно быть равно половине напряжения питания. Это добиваются подбором резистора R12*.

  ИСТОЧНИК:  Э.П. Борноволоков, В.В. Фролов «РАДИОЛЮБИТЕЛЬСКИЕ СХЕМЫ». Киев, «Техника»  1985.
