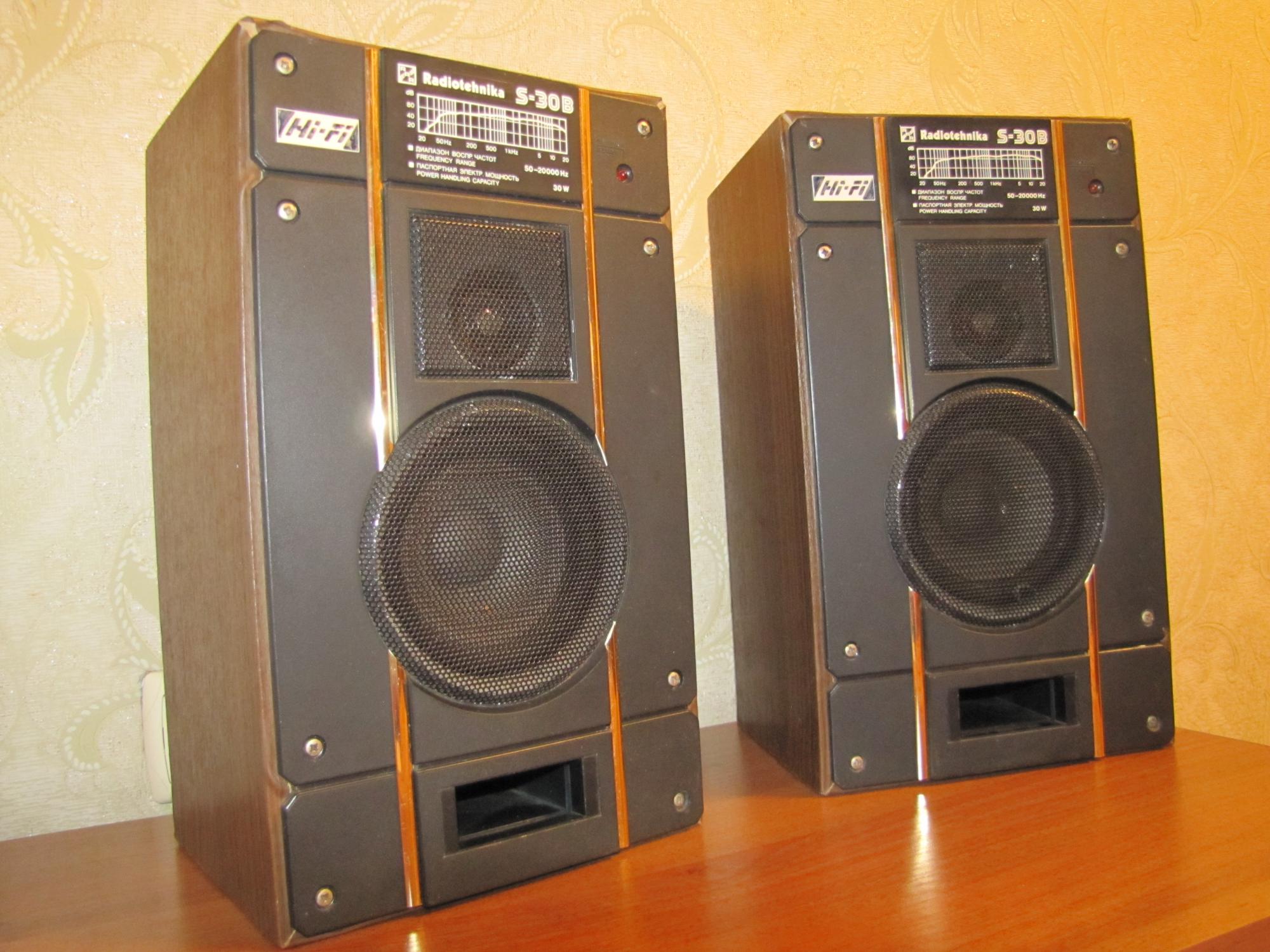

Radiotehnika S30: Легендарная акустическая система с богатой историей

Как устроены колонки Radiotehnika S30. Какие технические характеристики у этой акустической системы. Почему Radiotehnika S30 до сих пор популярна среди аудиофилов. Как отремонтировать и модернизировать эти колонки своими руками.

Содержание

История создания акустической системы Radiotehnika S30

Акустическая система Radiotehnika S30 была разработана в 1980-х годах на рижском заводе «Радиотехника» в Латвийской ССР. Эти колонки быстро завоевали популярность благодаря отличному соотношению цены и качества звучания. Radiotehnika S30 выпускались массовым тиражом и стали одной из самых распространенных акустических систем в СССР.

Чем обусловлен успех Radiotehnika S30? Инженеры завода «Радиотехника» сумели создать компактные и недорогие колонки с хорошими акустическими характеристиками. Двухполосная конструкция обеспечивала достаточно широкий диапазон воспроизводимых частот. При этом колонки имели приемлемую чувствительность и могли работать даже с маломощными усилителями, которые были распространены в то время.


Технические характеристики Radiotehnika S30

Radiotehnika S30 представляет собой двухполосную акустическую систему закрытого типа. Основные технические характеристики:

  • Номинальная мощность: 30 Вт
  • Сопротивление: 8 Ом
  • Диапазон воспроизводимых частот: 50-20000 Гц
  • Чувствительность: 84 дБ
  • Габариты: 364x214x195 мм
  • Масса: 6.5 кг

В конструкции применены следующие динамики:

  • НЧ/СЧ-динамик 25ГДН-1-8
  • ВЧ-динамик 6ГДВ-1-16

Частота раздела кроссовера составляет 5000 Гц. Корпус изготовлен из ДСП и имеет внутреннее демпфирование.

Особенности конструкции Radiotehnika S30

Конструкция Radiotehnika S30 имеет ряд интересных особенностей:

  1. Закрытое акустическое оформление без фазоинвертора. Это обеспечивает хорошую импульсную характеристику.
  2. Применение широкополосного 25-см динамика 25ГДН-1-8 для воспроизведения низких и средних частот.
  3. Купольный ВЧ-динамик 6ГДВ-1-16 с шелковым куполом диаметром 25 мм.
  4. Простой кроссовер первого порядка с частотой раздела 5 кГц.
  5. Внутреннее демпфирование корпуса синтепоном для подавления стоячих волн.

Такая конструкция позволила добиться хорошего звучания при относительно невысокой стоимости колонок.


Звуковые характеристики Radiotehnika S30

Как звучат Radiotehnika S30? Аудиофилы отмечают следующие особенности звучания этих колонок:

  • Достаточно ровная АЧХ без явных провалов
  • Хорошая детальность и разборчивость середины
  • Мягкие и некричащие высокие частоты
  • Довольно глубокий и собранный бас для компактных колонок
  • Широкая звуковая сцена
  • Хорошая динамика звучания

При этом Radiotehnika S30 не лишены недостатков. К ним можно отнести некоторую окрашенность звука в области средних частот и ограниченный частотный диапазон в области низких и высоких частот. Однако в целом звучание весьма достойное для бюджетных колонок.

Популярность Radiotehnika S30 среди аудиофилов

Почему Radiotehnika S30 до сих пор пользуются спросом среди любителей качественного звука? Можно выделить несколько причин:

  1. Хорошее соотношение цена/качество. Даже сейчас эти колонки стоят недорого на вторичном рынке.
  2. Простота конструкции, позволяющая легко ремонтировать и модернизировать колонки.
  3. Наличие качественных комплектующих (динамики, кроссовер), которые можно улучшить.
  4. Компактные размеры, позволяющие использовать колонки в небольших помещениях.
  5. Nosttalgia factor for many audio enthusiasts who grew up with these speakers.

Многие аудиофилы отмечают, что после несложной доработки Radiotehnika S30 способны составить конкуренцию гораздо более дорогим современным колонкам.


Ремонт и обслуживание Radiotehnika S30

Как и любая техника, со временем Radiotehnika S30 могут потребовать ремонта. Наиболее распространенные проблемы:

  • Пересыхание подвесов динамиков
  • Отклеивание звуковых катушек
  • Выход из строя конденсаторов в кроссовере
  • Растрескивание корпуса

К счастью, большинство этих проблем можно устранить своими руками. В интернете можно найти множество подробных инструкций по ремонту Radiotehnika S30. При этом важно использовать качественные комплектующие — это позволит не только восстановить работоспособность, но и улучшить звучание колонок.

Модернизация Radiotehnika S30

Многие владельцы Radiotehnika S30 не ограничиваются простым ремонтом, а проводят модернизацию колонок для улучшения их звуковых характеристик. Наиболее популярные способы апгрейда:

  1. Замена кроссовера на более качественный
  2. Установка новых динамиков (например, от Vifa или Scanspeak)
  3. Улучшение внутренней проводки
  4. Дополнительное демпфирование корпуса
  5. Установка акустических терминалов высокого качества

При грамотной модернизации можно существенно улучшить звучание Radiotehnika S30, приблизив его к уровню гораздо более дорогих колонок. Однако важно соблюдать баланс и не переусердствовать с апгрейдом, чтобы не потерять фирменное звучание этих легендарных колонок.


Сравнение Radiotehnika S30 с современными колонками

Как Radiotehnika S30 выглядят на фоне современных акустических систем? Конечно, прогресс не стоит на месте, и за прошедшие десятилетия технологии производства колонок шагнули далеко вперед. Современные бюджетные колонки зачастую превосходят Radiotehnika S30 по ряду параметров:

  • Более широкий частотный диапазон, особенно в области НЧ
  • Улучшенная линейность АЧХ
  • Более низкие искажения
  • Повышенная чувствительность
  • Улучшенная детальность звучания

Однако многие аудиофилы отмечают, что у Radiotehnika S30 есть свой неповторимый характер звучания, который сложно найти в современных колонках. Кроме того, после грамотной модернизации S30 вполне способны конкурировать с гораздо более дорогими современными системами.


Ремонт динамиков Radiotehnika S30

Количество любителей хорошего звука, которые просто выкидывают захрипевший динамик не уменьшается! При этом затраты на аналог могут составить ощутимую сумму. Думаю что нижеизложенное поможет починить динамик любому, кто имеет руки, которые растут из нужного места 😉

Поехали!

Имеется в наличие — чудо дизайнерской мысли, когда то бывшее колонкой S-30 (10АС-222), теперь выполняющее функции одного из автосабов. Пациент через неделю, после мутирования стал проявлять признаки заболевания — издавал посторонние призвуки при отрабатывании басовых партий, чуть похрипывал. Было принято решение провести вскрытие.

После вскрытия на божий свет из тела пациента был извлечён больной орган — НЧ динамик 25ГДН-1-4 86 года выпуска. Орган явно нуждался в операции — при аккуратном нажатии на диффузор раздавался посторонний призвук (очень похожий на тихий щелчок).

При прозвонке различными тонами (вырабатываемых программой nchtoner) раздавалось явно слышное пошкрябывание-потрескивание при большом ходе диффузора и при подавании сверхнизких (5-15Гц) частот. Было принято решение трепанировать данный орган.

Сначала у пациента были отпаяны гибкие подводящие провода (со стороны контактных площадок).

Затем растворителем (646 или любой другой, способный растворить клей, типа «Момент») при помощи шприца с иглой было смочено место склейки пылезащитного колпачка и диффузора (по периметру)…

…место приклеивания центрирующей шайбы к диффузору (по периметру)…

…и место приклеивания самого диффузора к корзине диффузородержателя (опять же по периметру).

В таком состоянии динамик был оставлен на минут 15 с периодическим повторением предыдущих трёх пунктов (по мере впитывания/испарения растворителя).

Внимание! При работе с растворителем следует соблюдать меры безопасности — не допускать попадания на кожу (работать в резиновых перчатках!) и слизистые оболочки! Не есть и не курить! Работать в хорошо проветриваемом помещении!

При смачивании — пользоваться небольшим количеством растворителя, избегая попадания его на место приклеивания катушки и центрирующей шайбы!

В зависимости от типа растворителя и температуры воздуха, через 10-15 минут сказанных выше операций с помощью острого предмета можно аккуратно поддеть пылезащитный колпачок и снять его. Колпачок должен либо отойти очень легко, либо оказать очень слабое сопротивление. Если нужно прилагать значительное усилие — повторите операции со смачиванием его краёв растворителем и ожиданием!

После отклеивания колпачка — аккуратно выливаем остатки растворителя из углубления около оправки катушки (путём переворачивания пациента).

К этому времени успевает отклеится центрирующая шайба. Аккуратно, не прилагая усилий, отделяем её от корзины диффузородержателя. при необходимости — повторно смачиваем место склейки растворителем.

Смачиваем место приклейки диффузора к диффузородержателю. Ждём… Смачиваем снова и опять ждём… Минут через 10 можно попробовать отклеить диффузор. В идеале он без усилий должен отделится от диффузородержателя (вместе с катушкой и центрирующей шайбой). Но иногда требуется ему немного помочь (главное — аккуратность! Нельзя повреждать резиновый подвес!!!)

Очищаем места склейки от старого клея и просушиваем разобранный динамик.

Осматриваем разобранного пациента на предмет нахождения неисправности. Смотрим на катушку. При отсутствии на ней потёртости и отклеившихся витков — оставляем её в покое. При отклеивании виточка — приклеиваем его обратно тонким слоем клея БФ-2.

Внимательно осматриваем место крепления подводящих проводков к диффузору. Так и есть — у пациента наиболее часто встречающаяся у старых динамиков имеющих большой ход диффузора неисправность.

Подводящий проводок в месте крепления перетёрся/переломился. О каком контакте может идти речь, когда всё висит на пропущенной в центр проводка нитке!

Аккуратно отгибаем медные «усики»…

…и отпаиваем подводящий проводок. Повторяем операцию для второго проводка (даже если он ещё жив — болезнь легче предупредить!)

Обрезаем подводящие проводки по месту излома…

… и облуживаем получившиеся кончики (само собой — сначала используем канифоль). Тут необходима аккуратность! Используйте малое количество лёгкоплавкого припоя — припой впитывается в проводок, как в губку!

Аккуратно припаиваем проводок на место, загибаем медные «усики» и проклеиваем клеем (Момент, БФ-2) место прилегания проводка к диффузору. Запоминаем — паять проводок к крепёжным «усикам» — нельзя! Иначе как проводки можно будет поменять снова лет через десять? 😉

Собираем динамик. Ставим диффузор со всем «хозяйством» в диффузородержатель, ориентируя проводки к местам их крепления. Затем проверяем правильность полярности — при подсоединении 1,5В пальчиковой батарейки к выводам, при подключении «+» батарейки к «+» динамика — диффузор будет «выпрыгивать» из корзины. Ставим диффузор так, что бы его «+» подводящий проводок был у обозначения «+» на корзине динамика.

Припаиваем подводящие проводки к контактным площадкам. Обращаем внимание, что длинна проводков уменьшилась почти на полсантиметра. Поэтому паяем их не как было на заводе — к отверстию в пластине, а с минимальным запасом, для сохранения длинны.

Центрируем диффузор в его корзине с помощью фотоплёнки (или плотной бумаги), которую помещаем в зазор между керном и катушкой. Главное правило — помещаем центрировку равномерно по периметру, для соблюдения одлинакового зазора.

Количество (или толщина) центрировки должна быть такой, что бы при небольшом высовывании диффузора наружу он свободно держался на ней и не проваливался внутрь.

Для динамика 25ГДН-1-4 для этого достаточно 4-ёх кусочков фотоплёнки, помещаемых попарно друг перед другом. Длинна фотоплёнки должна быть такой, что бы она не мешала, если положить динамик на диффузор. Для чего — читайте ниже.

Приклеиваем диффузор. Пользуемся показанием к используемому клею (рекомендую «Момент», главный критерий выбора, что бы клей в дальнейшем можно было растворить растворителем).

Я обычно высовываю диффузор на 1-1,5 см вверх, что бы центрирующая шайба не касалась корзины диффузородержателя, затем кисточкой наношу на неё и корзину тонкий слой клея, выжидаю и плотно всовываю диффузор внутрь, дополнительно прижимаю шайбу к корзине по периметру с помощью пальцев. После чего приклеиваю диффузор (в вдвинутом состоянии, не допуская перекоса).

Оставляем динамик в перевёрнутом виде на несколько часов под грузом (вот по этому наша фотоплёнка и не должна выступать за плоскость диффузора!). ..

После чего проверяем динамик на верность сборки. Достаём центрировку и аккуратно проверяем пальцами ход диффузора. Он должен ходить легко, не издавая призвуков (касанья катушки и керна быть не должно!). Подсоединяем динамик к усилителю и подаём на него низкочастотные тона небольшой громкости. Посторонние призвуки должны отсутствовать.

При неправильном приклеивании (допущен перекос и т.д.) -динамик нужно расклеить (смотри выше) и собрать заново, соблюдая аккуратность! При качественной сборке мы в 99% получим полностью рабочий динамик.

Промазываем клеем кромку пылезащитного колпачка, выжидаем и аккуратно приклеиваем его к диффузору. Тут необходима аккуратность и точность — криво наклеенный колпачок не влияет на качество звука, зато очень портит внешний вид динамика.

При приклеивании нельзя нажимать на центр колпачка!!! Он от этого может прогнуться и придётся его отклеивать, выпрямлять, промазывать изнутри тонким слоем эпоксидки для прочности и приклеивать обратно.

Выжидаем, пока полностью произойдёт склейка всех частей (около суток) и ставим готовый динамик на его место. Наслаждаемся звуком, который ничем не хуже, чем у нового заводского аналогичного динамика.

Вот и всё, теперь вы видите, что починить динамик — лёгкое дело. Главное — неторопливость и аккуратность! Так за час не спеша можно починить практически любой НЧ или СЧ динамик отечественного или импортного производства (для расклейки импортных динамиков зачастую требуется более мощный растворитель, например ацетон или толуол, аккуратно — они ядовиты!!!) имеющий аналогичный дефект.

Да, после операции у бывшего больного открылось второе дыхание и весёлые жёлтые сабы продолжают делать свой нелёгкий басовый труд:



Сергей Жильцов, 2003 год.

Доработка (апгрейд) акустической системы Радиотехника S30

Доработка (апгрейд) акустической системы Радиотехника S30



Итак, в наличие S-30 2 штуки, паяльник, прямые руки, подручный материал: вата, войлок (ватин, линолеум), провода медные (хоть от проводки, рекомендуются многожильные, сечением под 2,5 мм2), пластилин, резина, схема колонок , свободное время и желание дорабатывать неограниченно.

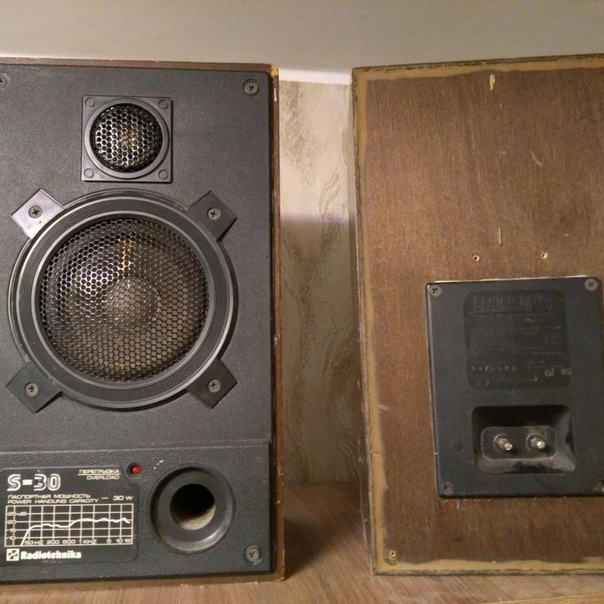

Снимаем переднюю панель (8 болтов) и оба динамика (в 30-х они, о ужас, даже не припаяны к проводам, а на разъемах!…) Снимаем заднюю крышку (шильдик) с фильтром.

Приступаем к доработке:

1) Герметизируем корпус (промазываем все швы пластилином или герметиком), за это время разогревается паяльник.

2) Займёмся фильтром : Отключаем блок индикации перегрузки (если усилитель не мощнее 25-30 Вт — иначе потом слушаем с осторожностью) — по схеме режем дорожку со входа (красный провод +) на VD KA522Б (смотри схему) и выпаиваем конденсатор С2 10 мкФ и транзистор VT2 КТ315б.
Отрубаем разъем штекерный XPи припаиваем провода идущие к динамикам (старые выкидываем! Ставим на их место аудио провода сечением не менее 2,5 мм2, на крайний случай медные от электропроводки) напрямую к плате, с обратной стороны разъема.От бассовика (НЧ) «+» к №2 разъёма и «-» к №3. Пищалку (ВЧ) соответственно «+» к №5 и «-» к №2 (так надо — она в противофазе).
С фильтром закончено.



3) Корпус. Демпфируем — оббиваем ватином, войлоком, старым одеялом, стеклотканью, линолеумом на войлочной основе (звукопоглотитель подобрать по вкусу среди подручного материала), желательно в несколько слоёв и чередуя их. Это самое муторное, из за маленького объёма. Главное не задушить объём!

4) Ставим на место заднюю крышку с фильтром (на пластилин/герметик).

5) Прикручиваем пищалку (предварительно припаяв (припаяв! Ни в коем случае не на разъёмы) к ней провода соблюдая полярность и с учётом противофазы!) через резиновую прокладку и герметизируем пластилином.

6) Сшиваем мешочек для ваты (хотя можно использовать и то что был — вроде из синтетической сеточки) Забиваем его ватой (сколько было. примерно 1/3 объёма корпуса, распушить не забываем) и помещаем в верхнюю часть, желательно к одной из стенок для несимметричности.

7) Припаиваем бассовик (опять же соблюдаем полярность!) и ставим в корпус через резиновую прокладку. Прикручиваем шурупами (головки шурупов так же пропускаем через резиновые прокладки) и герметизируем по периметру пластилином.

8) Снимаем защитные решёточки из передней панели с пищалки и, при желании, с бассовика.

9) Ставим на место переднюю панель (желательно положить под неё где надо поролон, чтоб не резонировала).

С доработкой колонки всё!


Теперь доделываем вторую колонку и наслаждаемся звуком. Уже первая минута прослушивания покажет явное улучшение звука. Почти исчезнет характерный 30-ый бубнёж на низах. На порядок улучшаться высокие. Звук станет более «мягким» что ли. Появиться середина и смягчатся басы. Да ладно — сами послушаете. Звук трудно описать словами :).



ВНИМАНИЕ!!! Необходимо обратить внимание при сборке, чтобы фазоинвертор не был ничем закрыт и имел прямой доступ к диффузору динамика НЧ! Так же особое внимание соблюдению фазировки!



Если, несмотря на доработку, в скором времени захочется большего, тогда продолжаем бюджетный тюринг:

А) Ставим к колонкам медные провода (хотя бы ту же проводку). Следим за соблюдением полярности!
Б) Вытачиваем шипы (скоро тут будет про них статья) и ставим колонки на них (при очень бюджетном дорабатывании сверлим низ корпуса и ставим на 3 болта М10, заострённые снизу)
В) Дорабатываем усилитель (По принципам изложенным тут)
Г) Ставим нормальный межблочный кабель от звуковой к усилителю.
Д) Заэкранируем звуковую карту (Если колонки играют в составе АС компьютера).



P.S. Как всегда не обойдётся без минусов. После вышеперечисленного явно придётся докупать ещё один HDD под музыку… Так как MP3 в 128 Kbps станет невозможно слушать — только 256-320 (но это уже совсем другая история…).

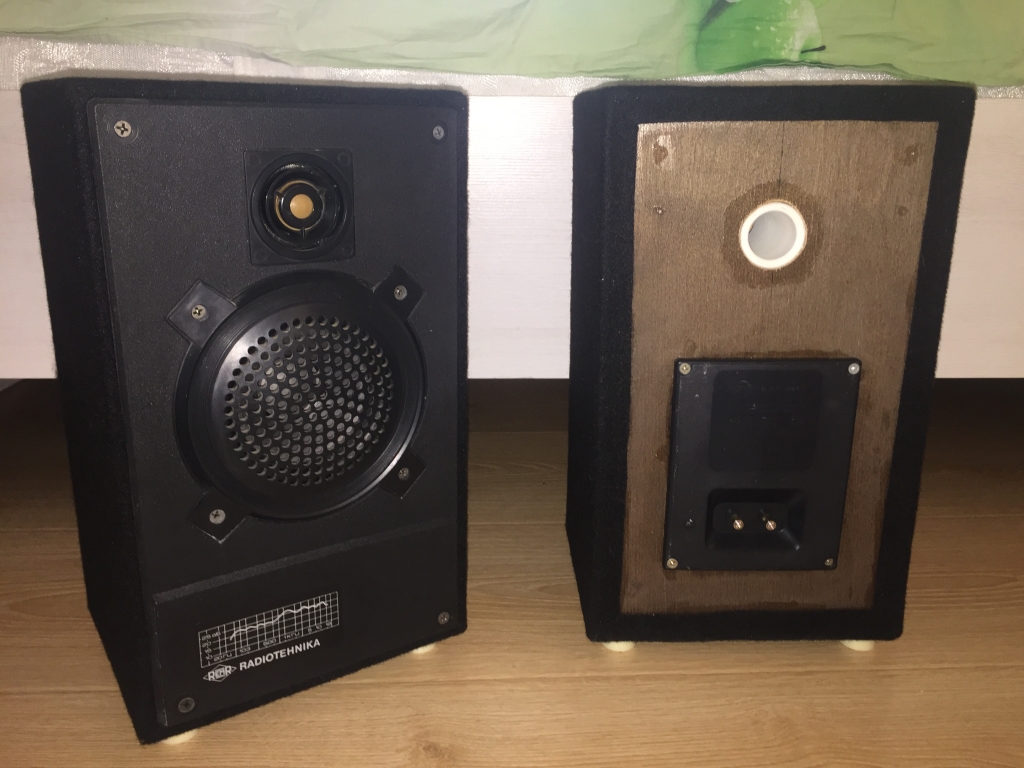

Kõlarid Radiotehnika S30-B + Võimendi — Tallinn

90 €

90,00 €

Paku omahinda

  • Seisukord Kasutatud
Таллинн

Radiotehnika S30-B кыларид. Kiiduväärt kõlarid. Heas korras, esineb mõni väline kriimustus. Kõlarite heli on väga hea ning kõik töötab.

Kõlarite andmed:

Диапазон воспроизводимых частот: 50 (-8 дБ) — 20 000 Гц

Чувствительность в диапазоне 100-8000 Гц: 84 дБ/м

Характеристическая чувствительность: 0,356 Па/√Вт

Неравномерность АЧХ звукового давления в диапазоне 100-8000 Гц: ± 4 дБ

Направленность по углам к акустической оси:

в вертикальной плоскости ± 7 °…±8 дБ

в горизонтальной плоскости ±25°…±4 дБ

Гармонические искажения динамика в диапазоне частот:

250 — 1000 Гц: 2%

1000 — 2000 Гц: 2%

2000–6300 Гц: 1%

Сопротивление: 8 Ом

Минимальное значение импеданса: 6,4 Ом

Номинальная электрическая мощность: 10 Вт

Электрическая мощность, указанная на паспортной табличке: 30 Вт

Кратковременная мощность: 300 Вт

Используемые динамики:

НЧ/СЧ: 25ГДН-1-8

ВЧ: 6ГДВ-1-16

Частота фильтрующей секции: 5000 Гц (± 500 Гц)

Размеры (ВxШxГ): 364x214x195 мм

Вес: 6,5 кг

  9000 3

VÕIMENDI: 2 x 50W стерео караоке võimendi.

Входные DVD-, CD- и MP3-плееры и 2 караоке-микрофона с эффектами.

Сопротивление: 4~8 Ом

Электропитание: 230 В переменного тока / 50 Гц

Размеры: 280 x 220 x 95 мм

Вес: 2,6 кг





КОМПЛЕКТ SISALDUB:

2x Radiotehnika S30-B

Skytronic Усилитель Hifi караоке

Vajalikud juhtmed ühendusteks. (ка арвутига)
