Радиотехника у 101 характеристики. Усилитель Радиотехника У-101: характеристики, особенности и отзывы

Какие технические характеристики имеет усилитель Радиотехника У-101. Каковы его особенности и преимущества. Что говорят владельцы в отзывах об этом устройстве. Как он сравнивается с другими советскими усилителями.

История создания усилителя Радиотехника У-101

Усилитель Радиотехника У-101 был разработан в конце 1980-х годов на заводе VEF в Латвийской ССР. Это было время расцвета советской аудиотехники, когда создавались легендарные модели, до сих пор ценимые аудиофилами. У-101 относился к среднему ценовому сегменту и был рассчитан на массового потребителя.

Интересный факт: разработкой У-101 руководил известный советский инженер Янис Лиепиньш, создатель культовых колонок S-90. Его опыт позволил воплотить в усилителе передовые для того времени технологии.

Технические характеристики Радиотехника У-101

Основные технические параметры усилителя:

• Выходная мощность: 2 x 20 Вт
• Диапазон воспроизводимых частот: 20 — 20000 Гц
• Коэффициент гармоник: не более 0,2%
• Отношение сигнал/шум: 83 дБ
• Чувствительность входов: 200 мВ
• Сопротивление нагрузки: 4 Ом

Как видим, характеристики весьма достойные для своего времени. Особенно стоит отметить низкий уровень искажений и широкий частотный диапазон.

Особенности конструкции У-101

Конструкция усилителя имеет ряд интересных особенностей:

• Массивный корпус из алюминия и дерева
• Качественные регуляторы из металла
• Мощный трансформатор питания
• Раздельные радиаторы для каждого канала
• Применение высококачественных компонентов

Такой подход обеспечил не только отличное качество звука, но и высокую надежность устройства. Многие экземпляры У-101 исправно работают уже более 30 лет.

Звучание Радиотехника У-101

Как же звучит этот усилитель? По отзывам владельцев и экспертов, У-101 обеспечивает очень приятное, музыкальное звучание. Отмечается хорошая детальность, глубокий бас и широкая звуковая сцена.

Характерные черты звука У-101:

• Теплое, ламповое звучание
• Выразительные средние частоты
• Четкий, но не перегруженный бас
• Мягкие, неагрессивные высокие частоты
• Хорошая микродинамика

При этом мощности в 20 Вт на канал вполне достаточно для озвучивания небольшого помещения. У-101 отлично подходит для прослушивания в квартире.

Сравнение с другими советскими усилителями

Как же У-101 выглядит на фоне других популярных советских усилителей? Давайте сравним его с несколькими моделями:

Радиотехника У-101 vs Амфитон А-1-01

Амфитон немного мощнее (2×25 Вт), но уступает У-101 по качеству звучания. У Радиотехники более точный и быстрый бас, лучшая детальность. Амфитон звучит более плоско и сухо.

Радиотехника У-101 vs Бриг У-001

Бриг — более высококлассный аппарат, превосходящий У-101 по всем параметрам. Однако он значительно дороже и встречается гораздо реже. Для большинства слушателей разница в звучании будет не столь существенной.

Радиотехника У-101 vs Корвет УМ-048С

Сравнимые по классу усилители. Корвет немного мощнее (2×25 Вт), но У-101 обеспечивает более музыкальное и детальное звучание. Корвет звучит более жестко и резко.

В целом, У-101 выделяется очень удачным балансом характеристик, качества звучания и цены. Это делает его одним из самых популярных советских усилителей на вторичном рынке.

Отзывы владельцев о Радиотехника У-101

Что же говорят о У-101 те, кто использует его в своих аудиосистемах? Изучив многочисленные отзывы, можно выделить следующие часто упоминаемые моменты:

Положительные отзывы:

• Отличное соотношение цена/качество
• Приятное, музыкальное звучание
• Высокая надежность и ремонтопригодность
• Качественные материалы и сборка
• Стильный винтажный дизайн

Отрицательные отзывы:

• Недостаточная мощность для больших помещений
• Отсутствие современных входов (только RCA)
• Необходимость профилактики из-за возраста

В целом, подавляющее большинство владельцев довольны своим приобретением и рекомендуют У-101 как отличный бюджетный вариант для домашнего прослушивания музыки.

Особенности эксплуатации и обслуживания У-101

Несмотря на высокую надежность, У-101 все же требует определенного ухода, особенно учитывая почтенный возраст большинства экземпляров. На что стоит обратить внимание?

• Регулярная чистка контактов и разъемов
• Замена электролитических конденсаторов каждые 10-15 лет
• Проверка и при необходимости замена транзисторов выходного каскада
• Чистка потенциометров от пыли и окислов

При правильном обслуживании У-101 способен прослужить еще много лет, радуя владельца качественным звуком.

Стоит ли покупать Радиотехника У-101 сегодня?

Учитывая все достоинства и недостатки У-101, стоит ли приобретать этот усилитель сегодня? Давайте рассмотрим основные аргументы за и против:

Аргументы «за»:

• Отличное качество звука за свои деньги
• Надежность и ремонтопригодность
• Стильный винтажный дизайн
• Возможность апгрейда и модификаций

Аргументы «против»:

• Ограниченная мощность
• Отсутствие современных интерфейсов
• Необходимость обслуживания из-за возраста

В итоге, У-101 можно рекомендовать тем, кто ценит качественный звук, но не готов тратить большие суммы на современную технику. Это отличный вариант для сборки бюджетной системы начального уровня или в качестве второго усилителя для небольшого помещения.

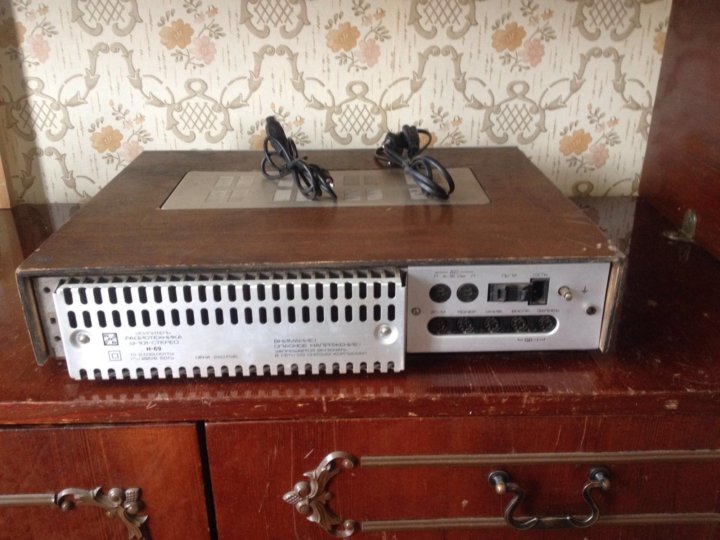

Усилитель Радиотехника У-101 стерео

  Приобрел я прекрасный аппарат У 101 5 лет назад, увидел в газете объявление, немедля побежал закупать.

Оговорюсь, любой уважающий себя человек обязан иметь у себя не пластмассовый хлам китайского производства с кучей мелких колонок, а истинный стерео-усилитель. Поскольку блочная аудио-система не только выглядит солидно, но и звучит качественно.

В стандарте с усилитель радиотехника у-101 идет акустика С-30

Функционал и Управление

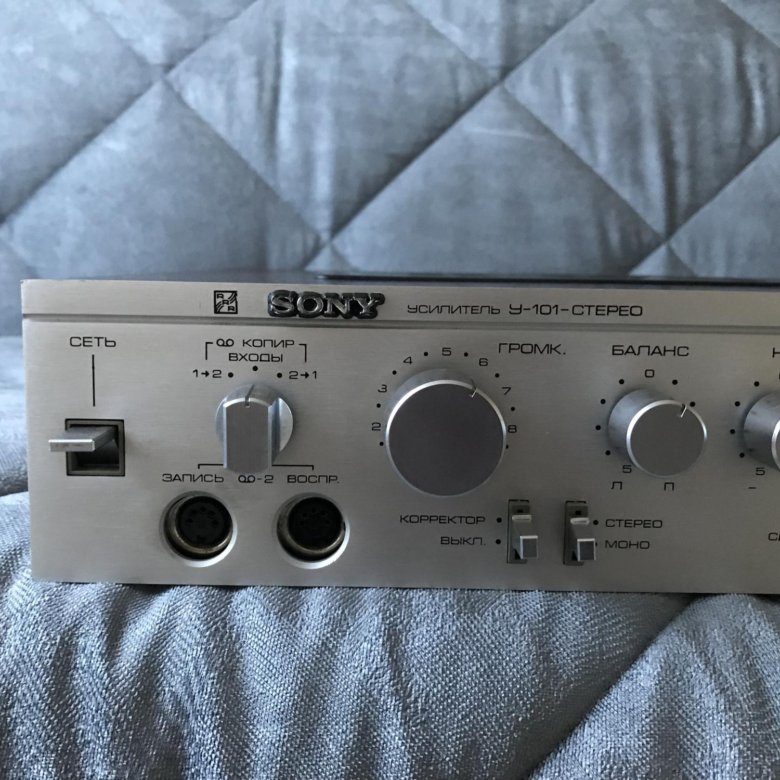

Усилитель У 101 смотрится очень замечательно – передняя панель из толстого, фрезерованного алюминия, ручки переключателей, а также регуляторов хромированные и блестят на свету. С правой стороны усилителя У 101 расположен люминесцентный экран, который светит довольно ярко – даже в самый солнечный день, без труда можно различать на дисплее движения спектрографа. Еще правей, расположен переключатель входов, а вот под выключателем имеется утопленный разъем для «ушек». Усилитель У 101 стерео обладает регулировками по НЧ и ВЧ, чуть далее расположен баланс каналов.

Регулятор громкости это – массивная штука, вертеть славно и легко. В низу есть два переключателя: 1-ый тонкомпенсация – поднимание баса на небольшой громкости, очень хорошая кнопка и 2-ой переключатель моно в стерео впрочем, данная кнопка лишняя (ни разу не не пользовался). Внутри все платы и пайка сделаны качественно и довольно аккуратно.

Низкая Цена. Внутри У 101 все сделано очень качественно и аккуратно. Отличный красивый внешний вид.

«Внутрянка»

В Radiotehnika U-101 стоит неплохой трансформатор с запасом по мощи. Взади все разъемы «5–ти штырьковки». Также есть предохранитель. Если есть у вас проигрыватель винила то подсоединив его к надлежащему выходу, вы можете вкушать блаженство высококачественным звучанием.

Впрочем, усилитель У 101 подойдет для подсоединения к неплохой звуковой карте, внешнему ЦАПу, кассетнику или вертушки. У меня был усилитель У 101 Радиотехника подсоединен как тыловой на звуковую карту Асус ксонар Д1 в качестве усилений тыловой акустики в режиме многоканала кино: 5.1 Dolby Prologic IIх.

Прослушивание. С 1-го прослушивания несжатого звука вас незамедлительно завлечет музыка, которая струится из усилителя У-101. Правильная и точная подача усилителем Радиотехника чувствуется уже после двух часового прогрева. Мид бас и бас на своем месте, но не хватает самых ВЧ и отчетливой середины.

Хотя в целом очень неплохое звучание усилителя У 101, удается поп, диско и рок. Метал конечно, воспроизводятся, но без надлежащего драйва. Звук при продолжительном прослушивании вас не утомит. При высокой громкости усилителя У 101 бас утрачивает свою лихую мощь, музыка выпирает пронзительными ВЧ и СЧ. Звуковая сцена правильная и точная, но все же чувствуется незначительный недостаток по краям сцены.

Прекрасно подойдут небольшие «полочники», потому что мощь не высокая 2х30 и большущие напольные АС ему будут не под силу раскачивать.

Заядлых меломанофилов и аудиофилов усилитель У 101 не обрадует своим звуком

Усилитель У 101 подойдет в кино в качестве усилений тыловой акустики. Он легко опережает ресиверы начальной категории сложности. Немыслимые взрывы и могучие эффекты этот усилитель Радиотехника 101 без труда озвучит, тогда, как простой ресивер 5.1 на подобных же эффектах пробубнит и захлебнется.

Плюсы. Низкая цена. При продолжительном прослушивании усилитель Радиотехника У 101 не утомит звуком. Внутри в У 101 все сделано очень качественно и четко. Красивая внешность.

Минусы. Завзятых аудиофилов У 101 не обрадует своим звучанием, но неопытного пользователя прослушивание музыки и кинофильмов устроит на все 100%.

Советую к покупке этот винтажный аппарат, впрочем, большинство современных усилителей сильно позавидуют данному серебристому усилителю не только по звуку, но и по солидной внешности.

Не бойтесь меня и добавляйтесь в ВК, Ютуб, Одноклассники

Если вы хотите узнать больше об этой теме, и быть в курсе, пожалуйста, подпишитесь на наш сайт.

Не забывайте сохранять нас в закладках! (CTRL+SHiFT+D) Подписывайтесь, комментируйте, делитесь в соц.сетях. Желаю удачи в поиске именно своего звука!

На нашем сайте Звукомания есть полезная информация по звуку и видео, которая пригодится для каждого, причем на каждый день, мы обновляем сайт «Звукомания» постоянно и стараемся искать и писать только отличную, проверенную и нужную информацию.

Усилитель Радиотехника У-101 — обзор, характеристики и отзывы

Вроде бы время Страны Советов давно уже прошло, но многие энтузиасты до сих пор используют советскую технику и искренне считают, что лучше нее на свете нет ничего. Особенно это относится ко всякого рода усилителям, колонкам и проигрывателям. Дескать, только они обеспечивают самый «правильный», чистый и теплый (ламповый) звук. Спорить с этим не будем. Тем более что советская аудиотехника действительно была на высоте. Одним из «старичков», который может еще порадовать качественным звуком, является усилитель «Радиотехника У-101». Немаловажную роль играет и то, что собран он был не на российских просторах, а в союзной Латвии. Поэтому и качество соответствующее. Однако пора разобрать основные характеристики этого устройства и рассмотреть отзывы счастливых обладателей этого «чуда». Но сначала немного общей информации о производителе.

О производителе

Когда-то компания «Радиотехника» была дочерним предприятием небезызвестного завода «ВЭФ». Последний был упразднен в 1997 году. Но «Радиотехника» осталась и по сей день работает. Теперь это крупнейший производитель музыкальной аппаратуры в Восточной Европе. История компании началась в 1927 году. Тогда Абрам Лейбовиц основал небольшое предприятие по выпуску радиоприемников. Со временем фирма разрослась и начала выпускать огромное количество бытовой электроники: от радиоприемников и телевизоров до усилителей и акустических систем. Легендарные колонки S90 были сконструированы и выпущены в 1989 году. Примерно к этому же временному периоду относится и разработка такой вещи, как усилитель «Радиотехника У-101».

Стоит сразу отметить, что искушенные «аудиофилы» не ценят технику этого производителя. Они считают ее массовым «шлаком» и «хламом». Единственное, что признают эти товарищи из советских аудиосистем — топовые усилители от «Амфитон» и легендарный «Бриг». Но в любом случае усилитель «Радиотехника У-101» стерео в десять раз лучше того китайского хлама, который сейчас находится на прилавках магазинов электроники. Поэтому для озвучивания небольших помещений (таких как стандартная квартира) его можно и нужно приобрести. Тем более что на вторичном рынке этот аппарат стоит копейки. Однако перейдем к особенностям дизайна усилителя и его техническим характеристикам. Ибо это самое важное.

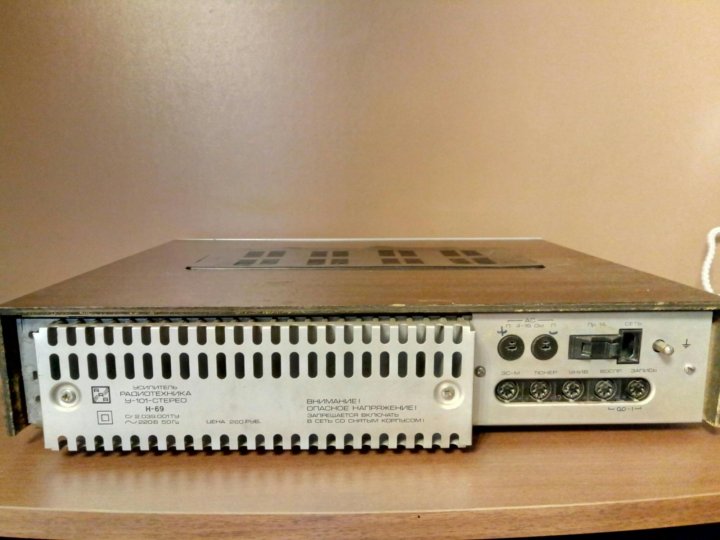

Внешний вид и дизайн

Итак, посмотрим на усилитель «Радиотехника У-101» стерео. Его дизайн, в принципе, стандартен для устройств этого производителя 80-х годов прошлого столетия. Тем не менее массивная передняя панель из шлифованного алюминия внушает определенное доверие. Чистое дерево, которым оформлена остальная часть корпуса, тоже навевает кое-какие положительные эмоции. Но больше всего порадовали кнопки переключения режимов работы и регуляторы громкости, баланса, НЧ и ВЧ. Они сделаны добротно (из того же алюминия), а размер такой, что точно не промахнешься. Все это отличительные черты советской аудиотехники тех времен. И «Радиотехника» тоже выглядит соответственно. Однако конструкторы не забыли и об охлаждении внутренних элементов устройства. Добротные решетки из металла располагаются и в верхней части корпуса, и в нижней. На задней панели имеется массивный рефрижератор блока питания и большое количество необходимых разъемов (в основном пятиштырьковых). Выполнена задняя панель тоже из металла.

Вес и габариты

Советская техника не отличалась компактностью. Не исключение и стерео-усилитель «Радиотехника». Размеры его довольно внушительные. Его ширина составляет 330 мм. Длина — 430 мм. А высота — 80 мм. Довольно объемный аппарат. Для его установки придется подобрать подходящее место. Идеальным вариантом была бы стойка под аппаратуру. Они выпускались (и были весьма популярны) в 90-х годах прошлого столетия. Но и сейчас есть такая мебель. Вот только сейчас габариты таких полок заточены под китайские «ресиверы». Но этот усилитель должен там поместиться. Что касается веса, то масса у этого усилителя внушительная — 10 кг. Такой вес получился из-за тяжести блока питания, отдельных компонентов и металлических элементов дизайна. Но зато сразу видно, что перед нами добротное, качественное советское устройство. Теперь перейдем к техническим характеристикам усилителя. Именно они определяют качество воспроизводимого звука.

Технические характеристики усилителя

Итак, перейдем к техническим характеристикам усилителя. Стоит отметить, что он не подойдет любителям громкой музыки. Его номинальная выходная мощность составляет всего 20 Ватт на канал. Для озвучивания стандартной комнаты вполне достаточно. Но не более того. Сопротивление равно 4 Ом для каждого канала. Это значит, что огромные напольные 8-Ом колонки (вроде «Амфитона») к нему подключить не удастся. Он просто не сможет их раскачать. Самый лучший вариант — полочные АС. Именно они более всего подходят к такой штуке, как усилитель «Радиотехника». Характеристики довольно скромные. Даже по советским меркам. Но зато обеспечивается высокое качество звука. Диапазон воспроизводимых усилителем частот колеблется от 20 до 20 000 Герц. Этого вполне достаточно для обеспечения качественного звука. Если подключать сей усилитель к компьютеру, то обязательно нужно использовать внешний ЦАП. Только он сможет раскрыть весь потенциал данного усилителя.

Работа с посторонними шумами

Активное шумоподавление — это очень хорошая штука в составе любого усилителя. К сожалению, усилитель «Радиотехника» лишен этой полезной опции. Шумы есть. Но они не настолько заметны невооруженным ухом. Отношение сигнала к взвешенному шуму — 83 децибела. А отношение сигнала к фону — 60 децибел. Это довольно хорошие характеристики. Коэффициент гармоник на низких частотах составляет не более 0.2 %. Для неподготовленного читателя эти цифры ничего не значат. Но можно объяснить их проще. Этот усилитель способен обеспечивать высококачественное звучание любой композиции даже на максимальной для него громкости с минимальными искажениями. А это самая важная вещь в любом усилителе. Хотя бы поэтому «Радиотехника У-101» намного лучше китайского ширпотреба, который сейчас заполонил прилавки магазинов. Поэтому, если есть возможность приобрести «Радиотехнику», не нужно терять шанс стать владельцем качественной аппаратуры.

Схема усилителя и его ремонтопригодность

Схема усилителя «Радиотехника» четко дает понять, что перед нами качественное устройство родом из Советского Союза. Так хорошо уже никто не делает. В Союзе технику создавали на десятки лет. Сейчас же все компании гонятся за прибылью. Поэтому современная техника работает до первой поломки. Потом нужно идти покупать новое устройство. Здесь же все детали взаимозаменяемы. Даже если какие-то компоненты уже прекратили выпускать, можно найти аналог, установить его, и усилитель снова будет работать еще десяток лет. По статистике, первое, что отказывает в усилителях «Радиотехника», — конденсаторы. Благо такого добра на радиорынках хватает. Также весьма часто летит защита от перегрузки. С этим посложнее, так как отдельные ее компоненты уже не выпускаются. Но нет никаких проблем с заменой, так как подходят современные с такой же емкостью.

Какие еще «болячки» имеет усилитель «Радиотехника У-101» стерео? Схема четко показывает, что львиную долю места в корпусе устройства (да и на печатной плате) занимает блок питания и его компоненты. Если он сгорит, тогда начнется головная боль. Таких уже не делают, а найти современные аналоги не так-то просто. Но есть один плюс: блок питания выходит из строя реже всего. Известно лишь несколько таких случаев. Дело в том, что данный блок снабжен отличными стабилизаторами. Поэтому его выход из строя случается очень редко. И в большинстве случаев достаточно будет заменить резистор сопротивления с идентичной маркировкой. Этот усилитель вполне ремонтопригоден. И это еще одно его преимущество. Починить его сможет практически любой человек с паяльником. Нужно только хоть что-то соображать в радиоэлектронике.

Сравнение с другими усилителями

Это очень ответственный шаг. Нужно учесть все нюансы и понять, усилитель «Радиотехника» лучше или хуже остальных. Первый конкурент — «Амфитон-001». При одинаковых условиях воспроизведения наш герой показал куда более полную сцену звука, чем «Амфитон». Дальше — больше. Бас «Амфитона» никак не мог стать таким же правильным и быстрым, как НЧ, созданные «Радиотехникой». Явный провал. Следующим испытуемым стал легендарный «Бриг У-001». Этот монстр звука запросто сделал простенький 101. У «Брига» получилось куда более качественное звучание. И с этим ничего нельзя было сделать. Хоть «Бриг» и годами старше, но намного лучше, чем «Радиотехника». Беда только в том, что найти адекватный «Бриг» на вторичном рынке очень трудно. Поэтому «Радиотехника» остается оптимальным вариантом. Да и неискушенный слушатель не заметит особой разницы между этими двумя усилителями.

Положительные отзывы о «Радиотехнике»

Что говорят те, кто успел уже приобрести предварительный усилитель «Радиотехника У-101»? Подавляющее большинство владельцев довольны тем звуком, который обеспечивает этот усилитель. Другие же отмечают, что после небольшой доработки аппарат стал звучать еще лучше. Но все меломаны сходятся в одном: этот усилитель прост в эксплуатации. Он прекрасно подходит для повседневного использования. Еще одним преимуществом люди считают простоту ремонта усилителя в случае его выхода из строя. В общем и целом, владельцы довольны устройством.

Отрицательные отзывы о «Радиотехнике»

Усилитель «Радиотехника» удостоился отрицательных отзывов только от тех, кто считает себя «аудиофилами». Самая частая жалоба от этих товарищей — недостаточная глубина сцены. Также жалуются на проработку низких и высоких частот. Но это не топовый усилитель. Если хотите такого звука, то нужно приобретать аппарат за несколько тысяч долларов. А «Радиотехника» — это усилитель начального уровня. Так что такие жалобы принимать во внимание не стоит.

Заключение

Итак, мы рассмотрели предварительный усилитель «Радиотехника У-101». Это качественное и надежное устройство, которое способно обеспечивать высококачественный звук при минимальных затратах. Приобрести этот усилитель на вторичном рынке можно за копейки. И в хорошем состоянии. Лишний повод обеспечить себя качественной аппаратурой. Хоть и родом из прошлого.

Усилитель мощности радиотехника у 101 стерео

Вроде бы время Страны Советов давно уже прошло, но многие энтузиасты до сих пор используют советскую технику и искренне считают, что лучше нее на свете нет ничего. Особенно это относится ко всякого рода усилителям, колонкам и проигрывателям. Дескать, только они обеспечивают самый «правильный», чистый и теплый (ламповый) звук. Спорить с этим не будем. Тем более что советская аудиотехника действительно была на высоте. Одним из «старичков», который может еще порадовать качественным звуком, является усилитель «Радиотехника У-101». Немаловажную роль играет и то, что собран он был не на российских просторах, а в союзной Латвии. Поэтому и качество соответствующее. Однако пора разобрать основные характеристики этого устройства и рассмотреть отзывы счастливых обладателей этого «чуда». Но сначала немного общей информации о производителе.

О производителе

Когда-то компания «Радиотехника» была дочерним предприятием небезызвестного завода «ВЭФ». Последний был упразднен в 1997 году. Но «Радиотехника» осталась и по сей день работает. Теперь это крупнейший производитель музыкальной аппаратуры в Восточной Европе. История компании началась в 1927 году. Тогда Абрам Лейбовиц основал небольшое предприятие по выпуску радиоприемников. Со временем фирма разрослась и начала выпускать огромное количество бытовой электроники: от радиоприемников и телевизоров до усилителей и акустических систем. Легендарные колонки S90 были сконструированы и выпущены в 1989 году. Примерно к этому же временному периоду относится и разработка такой вещи, как усилитель «Радиотехника У-101».

Стоит сразу отметить, что искушенные «аудиофилы» не ценят технику этого производителя. Они считают ее массовым «шлаком» и «хламом». Единственное, что признают эти товарищи из советских аудиосистем – топовые усилители от «Амфитон» и легендарный «Бриг». Но в любом случае усилитель «Радиотехника У-101» стерео в десять раз лучше того китайского хлама, который сейчас находится на прилавках магазинов электроники. Поэтому для озвучивания небольших помещений (таких как стандартная квартира) его можно и нужно приобрести. Тем более что на вторичном рынке этот аппарат стоит копейки.

Внешний вид и дизайн

Итак, посмотрим на усилитель «Радиотехника У-101» стерео. Его дизайн, в принципе, стандартен для устройств этого производителя 80-х годов прошлого столетия. Тем не менее массивная передняя панель из шлифованного алюминия внушает определенное доверие. Чистое дерево, которым оформлена остальная часть корпуса, тоже навевает кое-какие положительные эмоции. Но больше всего порадовали кнопки переключения режимов работы и регуляторы громкости, баланса, НЧ и ВЧ. Они сделаны добротно (из того же алюминия), а размер такой, что точно не промахнешься. Все это отличительные черты советской аудиотехники тех времен. И «Радиотехника» тоже выглядит соответственно. Однако конструкторы не забыли и об охлаждении внутренних элементов устройства. Добротные решетки из металла располагаются и в верхней части корпуса, и в нижней. На задней панели имеется массивный рефрижератор блока питания и большое количество необходимых разъемов (в основном пятиштырьковых).

Вес и габариты

Советская техника не отличалась компактностью. Не исключение и стерео-усилитель «Радиотехника». Размеры его довольно внушительные. Его ширина составляет 330 мм. Длина – 430 мм. А высота – 80 мм. Довольно объемный аппарат. Для его установки придется подобрать подходящее место. Идеальным вариантом была бы стойка под аппаратуру. Они выпускались (и были весьма популярны) в 90-х годах прошлого столетия. Но и сейчас есть такая мебель. Вот только сейчас габариты таких полок заточены под китайские «ресиверы». Но этот усилитель должен там поместиться. Что касается веса, то масса у этого усилителя внушительная – 10 кг. Такой вес получился из-за тяжести блока питания, отдельных компонентов и металлических элементов дизайна. Но зато сразу видно, что перед нами добротное, качественное советское устройство. Теперь перейдем к техническим характеристикам усилителя. Именно они определяют качество воспроизводимого звука.

Технические характеристики усилителя

Итак, перейдем к техническим характеристикам усилителя. Стоит отметить, что он не подойдет любителям громкой музыки. Его номинальная выходная мощность составляет всего 20 Ватт на канал. Для озвучивания стандартной комнаты вполне достаточно. Но не более того. Сопротивление равно 4 Ом для каждого канала. Это значит, что огромные напольные 8-Ом колонки (вроде «Амфитона») к нему подключить не удастся. Он просто не сможет их раскачать. Самый лучший вариант – полочные АС. Именно они более всего подходят к такой штуке, как усилитель «Радиотехника». Характеристики довольно скромные. Даже по советским меркам. Но зато обеспечивается высокое качество звука. Диапазон воспроизводимых усилителем частот колеблется от 20 до 20 000 Герц. Этого вполне достаточно для обеспечения качественного звука. Если подключать сей усилитель к компьютеру, то обязательно нужно использовать внешний ЦАП. Только он сможет раскрыть весь потенциал данного усилителя.

Работа с посторонними шумами

Активное шумоподавление – это очень хорошая штука в составе любого усилителя. К сожалению, усилитель «Радиотехника» лишен этой полезной опции. Шумы есть. Но они не настолько заметны невооруженным ухом. Отношение сигнала к взвешенному шуму – 83 децибела. А отношение сигнала к фону – 60 децибел. Это довольно хорошие характеристики. Коэффициент гармоник на низких частотах составляет не более 0.2 %. Для неподготовленного читателя эти цифры ничего не значат. Но можно объяснить их проще. Этот усилитель способен обеспечивать высококачественное звучание любой композиции даже на максимальной для него громкости с минимальными искажениями. А это самая важная вещь в любом усилителе. Хотя бы поэтому «Радиотехника У-101» намного лучше китайского ширпотреба, который сейчас заполонил прилавки магазинов. Поэтому, если есть возможность приобрести «Радиотехнику», не нужно терять шанс стать владельцем качественной аппаратуры.

Схема усилителя и его ремонтопригодность

Схема усилителя «Радиотехника» четко дает понять, что перед нами качественное устройство родом из Советского Союза. Так хорошо уже никто не делает. В Союзе технику создавали на десятки лет. Сейчас же все компании гонятся за прибылью. Поэтому современная техника работает до первой поломки. Потом нужно идти покупать новое устройство. Здесь же все детали взаимозаменяемы. Даже если какие-то компоненты уже прекратили выпускать, можно найти аналог, установить его, и усилитель снова будет работать еще десяток лет. По статистике, первое, что отказывает в усилителях «Радиотехника», – конденсаторы. Благо такого добра на радиорынках хватает. Также весьма часто летит защита от перегрузки. С этим посложнее, так как отдельные ее компоненты уже не выпускаются. Но нет никаких проблем с заменой, так как подходят современные с такой же емкостью.

Какие еще «болячки» имеет усилитель «Радиотехника У-101» стерео? Схема четко показывает, что львиную долю места в корпусе устройства (да и на печатной плате) занимает блок питания и его компоненты. Если он сгорит, тогда начнется головная боль. Таких уже не делают, а найти современные аналоги не так-то просто. Но есть один плюс: блок питания выходит из строя реже всего. Известно лишь несколько таких случаев. Дело в том, что данный блок снабжен отличными стабилизаторами. Поэтому его выход из строя случается очень редко. И в большинстве случаев достаточно будет заменить резистор сопротивления с идентичной маркировкой. Этот усилитель вполне ремонтопригоден. И это еще одно его преимущество. Починить его сможет практически любой человек с паяльником. Нужно только хоть что-то соображать в радиоэлектронике.

Сравнение с другими усилителями

Это очень ответственный шаг. Нужно учесть все нюансы и понять, усилитель «Радиотехника» лучше или хуже остальных. Первый конкурент – «Амфитон-001». При одинаковых условиях воспроизведения наш герой показал куда более полную сцену звука, чем «Амфитон». Дальше – больше. Бас «Амфитона» никак не мог стать таким же правильным и быстрым, как НЧ, созданные «Радиотехникой». Явный провал. Следующим испытуемым стал легендарный «Бриг У-001». Этот монстр звука запросто сделал простенький 101. У «Брига» получилось куда более качественное звучание. И с этим ничего нельзя было сделать. Хоть «Бриг» и годами старше, но намного лучше, чем «Радиотехника». Беда только в том, что найти адекватный «Бриг» на вторичном рынке очень трудно. Поэтому «Радиотехника» остается оптимальным вариантом. Да и неискушенный слушатель не заметит особой разницы между этими двумя усилителями.

Положительные отзывы о «Радиотехнике»

Что говорят те, кто успел уже приобрести предварительный усилитель «Радиотехника У-101»? Подавляющее большинство владельцев довольны тем звуком, который обеспечивает этот усилитель. Другие же отмечают, что после небольшой доработки аппарат стал звучать еще лучше. Но все меломаны сходятся в одном: этот усилитель прост в эксплуатации. Он прекрасно подходит для повседневного использования. Еще одним преимуществом люди считают простоту ремонта усилителя в случае его выхода из строя. В общем и целом, владельцы довольны устройством.

Отрицательные отзывы о «Радиотехнике»

Усилитель «Радиотехника» удостоился отрицательных отзывов только от тех, кто считает себя «аудиофилами». Самая частая жалоба от этих товарищей – недостаточная глубина сцены. Также жалуются на проработку низких и высоких частот. Но это не топовый усилитель. Если хотите такого звука, то нужно приобретать аппарат за несколько тысяч долларов. А «Радиотехника» – это усилитель начального уровня. Так что такие жалобы принимать во внимание не стоит.

Заключение

Итак, мы рассмотрели предварительный усилитель «Радиотехника У-101». Это качественное и надежное устройство, которое способно обеспечивать высококачественный звук при минимальных затратах. Приобрести этот усилитель на вторичном рынке можно за копейки. И в хорошем состоянии. Лишний повод обеспечить себя качественной аппаратурой. Хоть и родом из прошлого.

Усилитель «Радиотехника У-101-стерео» предназначен для высококачественного усиления сигналов звуковой частоты как от устройств, входящих в комплекс, так и от внешних источников звуковых программ. Усилитель имеет электронный коммутатор входов, раздельные по каналам электронные индикаторы уровня выходной мощности, устройство защиты выходных каскадов при коротком замыкании в нагрузке; предусмотрена и защита громкоговорителей от возможного попадания на них постоянной составляющей напряжения при неисправностях усилителя, а также защита транзисторов выходного каскада от перегрева.

Основные технические характеристики усилителя Радиотехника У-101-стерео

• Номинальная выходная мощность, Вт : 2х20
• Номинальный диапазон воспроизводимых частот, Гц : 20. 20 000
• Номинальное входное напряжение, мВ, входа :
  звукоснимателя : 2
  остальных : 200
• Коэффициент гармоник в номинальном диапазоне частот, %, не более : 0.3
• Отношение сигнал/фон, дБ : 60
• Отношение сигнал/шум (взвешенный), дБ, при выходной мощности 50 мВт : 83
• Напряжение на выходе для подключения наушников (R_H=16 Ом), В : 0,9
• Потребляемая мощность, Вт : 80
• Габариты, мм : 430X330X80
• Масса, кг : 10

Схема электронных коммутаторов входов усилителя Радиотехника У-101

Рис. 2.

Электронные коммутаторы входов усилителя выполнены на микросхемах DA1-DA3 (рис. 2), управляемых постоянным напряжением, поступающим с селектора входов — галетного переключателя SA1. Такое схемное решение упростило монтаж, устранило трески при переключении входов, снизило наводки на входные цепи. Микросхемы размещены непосредственно около входных разъемов, а переключатель — на лицевой панели усилителя.

С платой коммутации соединен также переключатель SA2 «Копир». Он предназначен для оперативной коммутации магнитофонов (без дополнительных манипуляций с соединительными кабелями) при перезаписи фонограмм. Коммутация чисто механическая, что позволяет при отсутствии необходимости контрольного прослушивания производить эти работы без включения усилителя в сеть.

Cхема оконечных усилителей «Радиотехники У-101-стерео»

Рис.3.

В качестве оконечных усилителей «Радиотехники У-101-стерео» применены унифицированные модули УНЧ-50-8. Входной каскад модуля (рис. 3) — дифференциальный на транзисторах VT2, VT4 с источником тока (VT1, VT3) в эмиттерной цепи. Следующий за ним каскад на транзисторах VT5—VT10 также дифференциальный, с динамической нагрузкой в виде токового зеркала (VT5, VT8), обеспечивающего симметричную раскачку выходного каскада. Высокая линейность усиления больших сигналов этой частью модуля обеспечивается повышенным (по сравнению с выходным каскадом) напряжением питания.

Выходной каскад (VT13—VT20) — симметричный, на составных эмиттерных повторителях с параллельным соединением транзисторов в последней ступени. Температурная стабилизация режима работы каскада обеспечивается устройством на транзисторе VT9.

Cхема защиты усилителя Радиотехника У-101

Рис.4.

Устройство защиты усилителя от перегрузки собрано на транзисторах VT11, VT12 и диодах VD3—VD6. При коротком замыкании нагрузки оно ограничивает выходной ток на уровне 2 А. Как уже говорилось, в «Радиотехнике У 101 стерео» предусмотрена также защита громкоговорителей от попадания на них постоянного напряжения при неисправности усилителя и защита транзисторов выходного каскада от перегрева. Напряжение ЗЧ поступает на громкоговорители через контакты реле К1 (рис. 4). Если усилитель исправен, оно срабатывает через 3. 5 с после включения питания, что устраняет щелчки, обусловленные переходными процессами в усилителе. Время задержки подключения громкоговорителей определяется параметрами цепи R10C3. С появлением постоянной составляющей (более 2 В любой полярности) транзисторы VT1, VT2 формируют напряжение, которое поступает на базу транзистора VT3 и закрывает его. В результате обмотка реле К1 обесточивается, и его контакты отключают громкоговорители от усилителя.

Это же устройство используется для автоматического отключения громкоговорителей при установке штекера наушников в разъем XS17, снабженный выключателем SA3, и перегреве мощных транзисторов.

Термореле собрано на микросхеме DA1. Функции терморезистора выполняет транзистор VT, включенный в одно из плеч моста R12R13R16R17. Питается мост стабилизированным напряжением через резисторы R14, R15, В исходном состоянии соответствующим выбором высокоточных резисторов мост разбалансирован таким образом, что напряжение на выводе 5 (относительно вывода 4) микросхемы DA1 равно 50±5мВ, а на ее выводе 10 отсутствует. При нагревании транзистора VT (он расположен на теплоотводе транзисторов выходного каскада) до 86. 90° мост балансируется, и напряжение на выходе микросхемы скачком повышается до питающего (+26В). В результате открывается транзисторный ключ VT4, и система защиты отключает громкоговорители от оконечных усилителей.

Cхема электронного индикатора уровня выходной мощности усилителя Радиотехника У-101

Рис.5.

Принципиальная схема электронного индикатора уровня выходной мощности с выводом информации на вакуумный катодолюминесцентный двухцветный дисплей показана на рис. 5. При выходной мощности, меньшей номинальной (—20. 0 дБ) светится линейка зеленого цвета, а при перегрузке (0. +5) дБ — красного. Работой дисплея HL1 управляет микросхема DDK обеспечивающая аналогопозиционное преобразование выходного сигнала каждого канала усилителя в соответствующий код. Пороговые напряжения срабатывания элементов коммутации микросхемы стабилизированы генератором тока на транзисторе VT2. Инвертор на транзисторе VT1 совместно с элементами микросхемы DDI образует генератор парафазных импульсов, поступающих на сетки дисплея в такт с подключением входов этой микросхемы к выходам ОУ DA1.1, DA1.2. Частота импульсов выбрана равной 150 Гц, определяется она номиналами элементов R11, С6. Обработка информации обоих каналов одним аналогопозиционным преобразователем обеспечивает идеальную согласованность характеристик индикации. Микросхема DA1 усиливает сигналы, поступающие с выпрямителей на диодах VD1, VD2 через интегрирующие цепи R1C1R4, R2C2R5 (время интеграции индикатора около 30, обратного хода — 500 мс). Параметрические стабилизаторы (VD4, VD5) обеспечивают стабильные показания индикатора при значительных изменениях питающих напряжений.

Вроде бы время Страны Советов давно уже прошло, но многие энтузиасты до сих пор используют советскую технику и искренне считают, что лучше нее на свете нет ничего. Особенно это относится ко всякого рода усилителям, колонкам и проигрывателям. Дескать, только они обеспечивают самый «правильный», чистый и теплый (ламповый) звук. Спорить с этим не будем. Тем более что советская аудиотехника действительно была на высоте. Одним из «старичков», который может еще порадовать качественным звуком, является усилитель «Радиотехника У-101». Немаловажную роль играет и то, что собран он был не на российских просторах, а в союзной Латвии. Поэтому и качество соответствующее. Однако пора разобрать основные характеристики этого устройства и рассмотреть отзывы счастливых обладателей этого «чуда». Но сначала немного общей информации о производителе.

О производителе

Когда-то компания «Радиотехника» была дочерним предприятием небезызвестного завода «ВЭФ». Последний был упразднен в 1997 году. Но «Радиотехника» осталась и по сей день работает. Теперь это крупнейший производитель музыкальной аппаратуры в Восточной Европе. История компании началась в 1927 году. Тогда Абрам Лейбовиц основал небольшое предприятие по выпуску радиоприемников. Со временем фирма разрослась и начала выпускать огромное количество бытовой электроники: от радиоприемников и телевизоров до усилителей и акустических систем. Легендарные колонки S90 были сконструированы и выпущены в 1989 году. Примерно к этому же временному периоду относится и разработка такой вещи, как усилитель «Радиотехника У-101».

Стоит сразу отметить, что искушенные «аудиофилы» не ценят технику этого производителя. Они считают ее массовым «шлаком» и «хламом». Единственное, что признают эти товарищи из советских аудиосистем – топовые усилители от «Амфитон» и легендарный «Бриг». Но в любом случае усилитель «Радиотехника У-101» стерео в десять раз лучше того китайского хлама, который сейчас находится на прилавках магазинов электроники. Поэтому для озвучивания небольших помещений (таких как стандартная квартира) его можно и нужно приобрести. Тем более что на вторичном рынке этот аппарат стоит копейки. Однако перейдем к особенностям дизайна усилителя и его техническим характеристикам. Ибо это самое важное.

Внешний вид и дизайн

Итак, посмотрим на усилитель «Радиотехника У-101» стерео. Его дизайн, в принципе, стандартен для устройств этого производителя 80-х годов прошлого столетия. Тем не менее массивная передняя панель из шлифованного алюминия внушает определенное доверие. Чистое дерево, которым оформлена остальная часть корпуса, тоже навевает кое-какие положительные эмоции. Но больше всего порадовали кнопки переключения режимов работы и регуляторы громкости, баланса, НЧ и ВЧ. Они сделаны добротно (из того же алюминия), а размер такой, что точно не промахнешься. Все это отличительные черты советской аудиотехники тех времен. И «Радиотехника» тоже выглядит соответственно. Однако конструкторы не забыли и об охлаждении внутренних элементов устройства. Добротные решетки из металла располагаются и в верхней части корпуса, и в нижней. На задней панели имеется массивный рефрижератор блока питания и большое количество необходимых разъемов (в основном пятиштырьковых). Выполнена задняя панель тоже из металла.

Вес и габариты

Советская техника не отличалась компактностью. Не исключение и стерео-усилитель «Радиотехника». Размеры его довольно внушительные. Его ширина составляет 330 мм. Длина – 430 мм. А высота – 80 мм. Довольно объемный аппарат. Для его установки придется подобрать подходящее место. Идеальным вариантом была бы стойка под аппаратуру. Они выпускались (и были весьма популярны) в 90-х годах прошлого столетия. Но и сейчас есть такая мебель. Вот только сейчас габариты таких полок заточены под китайские «ресиверы». Но этот усилитель должен там поместиться. Что касается веса, то масса у этого усилителя внушительная – 10 кг. Такой вес получился из-за тяжести блока питания, отдельных компонентов и металлических элементов дизайна. Но зато сразу видно, что перед нами добротное, качественное советское устройство. Теперь перейдем к техническим характеристикам усилителя. Именно они определяют качество воспроизводимого звука.

Технические характеристики усилителя

Итак, перейдем к техническим характеристикам усилителя. Стоит отметить, что он не подойдет любителям громкой музыки. Его номинальная выходная мощность составляет всего 20 Ватт на канал. Для озвучивания стандартной комнаты вполне достаточно. Но не более того. Сопротивление равно 4 Ом для каждого канала. Это значит, что огромные напольные 8-Ом колонки (вроде «Амфитона») к нему подключить не удастся. Он просто не сможет их раскачать. Самый лучший вариант – полочные АС. Именно они более всего подходят к такой штуке, как усилитель «Радиотехника». Характеристики довольно скромные. Даже по советским меркам. Но зато обеспечивается высокое качество звука. Диапазон воспроизводимых усилителем частот колеблется от 20 до 20 000 Герц. Этого вполне достаточно для обеспечения качественного звука. Если подключать сей усилитель к компьютеру, то обязательно нужно использовать внешний ЦАП. Только он сможет раскрыть весь потенциал данного усилителя.

Работа с посторонними шумами

Активное шумоподавление – это очень хорошая штука в составе любого усилителя. К сожалению, усилитель «Радиотехника» лишен этой полезной опции. Шумы есть. Но они не настолько заметны невооруженным ухом. Отношение сигнала к взвешенному шуму – 83 децибела. А отношение сигнала к фону – 60 децибел. Это довольно хорошие характеристики. Коэффициент гармоник на низких частотах составляет не более 0.2 %. Для неподготовленного читателя эти цифры ничего не значат. Но можно объяснить их проще. Этот усилитель способен обеспечивать высококачественное звучание любой композиции даже на максимальной для него громкости с минимальными искажениями. А это самая важная вещь в любом усилителе. Хотя бы поэтому «Радиотехника У-101» намного лучше китайского ширпотреба, который сейчас заполонил прилавки магазинов. Поэтому, если есть возможность приобрести «Радиотехнику», не нужно терять шанс стать владельцем качественной аппаратуры.

Схема усилителя и его ремонтопригодность

Схема усилителя «Радиотехника» четко дает понять, что перед нами качественное устройство родом из Советского Союза. Так хорошо уже никто не делает. В Союзе технику создавали на десятки лет. Сейчас же все компании гонятся за прибылью. Поэтому современная техника работает до первой поломки. Потом нужно идти покупать новое устройство. Здесь же все детали взаимозаменяемы. Даже если какие-то компоненты уже прекратили выпускать, можно найти аналог, установить его, и усилитель снова будет работать еще десяток лет. По статистике, первое, что отказывает в усилителях «Радиотехника», – конденсаторы. Благо такого добра на радиорынках хватает. Также весьма часто летит защита от перегрузки. С этим посложнее, так как отдельные ее компоненты уже не выпускаются. Но нет никаких проблем с заменой, так как подходят современные с такой же емкостью.

Какие еще «болячки» имеет усилитель «Радиотехника У-101» стерео? Схема четко показывает, что львиную долю места в корпусе устройства (да и на печатной плате) занимает блок питания и его компоненты. Если он сгорит, тогда начнется головная боль. Таких уже не делают, а найти современные аналоги не так-то просто. Но есть один плюс: блок питания выходит из строя реже всего. Известно лишь несколько таких случаев. Дело в том, что данный блок снабжен отличными стабилизаторами. Поэтому его выход из строя случается очень редко. И в большинстве случаев достаточно будет заменить резистор сопротивления с идентичной маркировкой. Этот усилитель вполне ремонтопригоден. И это еще одно его преимущество. Починить его сможет практически любой человек с паяльником. Нужно только хоть что-то соображать в радиоэлектронике.

Сравнение с другими усилителями

Это очень ответственный шаг. Нужно учесть все нюансы и понять, усилитель «Радиотехника» лучше или хуже остальных. Первый конкурент – «Амфитон-001». При одинаковых условиях воспроизведения наш герой показал куда более полную сцену звука, чем «Амфитон». Дальше – больше. Бас «Амфитона» никак не мог стать таким же правильным и быстрым, как НЧ, созданные «Радиотехникой». Явный провал. Следующим испытуемым стал легендарный «Бриг У-001». Этот монстр звука запросто сделал простенький 101. У «Брига» получилось куда более качественное звучание. И с этим ничего нельзя было сделать. Хоть «Бриг» и годами старше, но намного лучше, чем «Радиотехника». Беда только в том, что найти адекватный «Бриг» на вторичном рынке очень трудно. Поэтому «Радиотехника» остается оптимальным вариантом. Да и неискушенный слушатель не заметит особой разницы между этими двумя усилителями.

Положительные отзывы о «Радиотехнике»

Что говорят те, кто успел уже приобрести предварительный усилитель «Радиотехника У-101»? Подавляющее большинство владельцев довольны тем звуком, который обеспечивает этот усилитель. Другие же отмечают, что после небольшой доработки аппарат стал звучать еще лучше. Но все меломаны сходятся в одном: этот усилитель прост в эксплуатации. Он прекрасно подходит для повседневного использования. Еще одним преимуществом люди считают простоту ремонта усилителя в случае его выхода из строя. В общем и целом, владельцы довольны устройством.

Отрицательные отзывы о «Радиотехнике»

Усилитель «Радиотехника» удостоился отрицательных отзывов только от тех, кто считает себя «аудиофилами». Самая частая жалоба от этих товарищей – недостаточная глубина сцены. Также жалуются на проработку низких и высоких частот. Но это не топовый усилитель. Если хотите такого звука, то нужно приобретать аппарат за несколько тысяч долларов. А «Радиотехника» – это усилитель начального уровня. Так что такие жалобы принимать во внимание не стоит.

Заключение

Итак, мы рассмотрели предварительный усилитель «Радиотехника У-101». Это качественное и надежное устройство, которое способно обеспечивать высококачественный звук при минимальных затратах. Приобрести этот усилитель на вторичном рынке можно за копейки. И в хорошем состоянии. Лишний повод обеспечить себя качественной аппаратурой. Хоть и родом из прошлого.

Радиотехника у 101 технические характеристики. Полная переделка усилителя Радиотехника У101

Статья посвящена доработке и восстановлению любимого многими усилителя «Радиотехника-У-101», который и сейчас подкупает своим привлекательным внешним видом.

Сбылась моя давняя мечта и эта «девочка-красавица» появилась у меня в доме.
Надо отдать должное предыдущему хозяину — внешний вид у нее замечательный! Аппарат попался не перелопаченный, с НЕхрипящими переменными резисторами и без каких либо вмешательств и улучшайзеров.

Первое подключение ее к сети и попытка услышать ее голос произвели на меня гнетущее впечатление! ЭТО назвать звуком нельзя было. Вместо низких частот — хрип, плюс фон частотой 50 Гц в колонках, в общем — ужас. Заключение: срочно в ремонт и модернизацию!
Несколько дней в интернете на поиски нужной информации. Составляем на бумажке план работ. Сразу оговорюсь: восстанавливать будем в исходном, заводском варианте.
Включаем паяльник. Поехали!

1. Блок питания

2. Питание микросхем платы входов

3. Питание микросхем предварительного усилителя

4. Выходные разъемы

5. Борьба с фоном

6. Оконечный усилитель

По ходу действия заменил деревянные транзисторы П308 (VT7, VT10) явно не процветающие своими характеристиками (особенно током – 30 мА) на то, что было дома — 2N5551, отобранные попарно для каждого канала. Выводы, правда, пришлось перегнуть — поменять местами базу с коллектором.

Далее выставлял «ноль» на выходе оконечников. До замены П308 было 77 мВ и 110 мВ, после замены стало 60 мВ и 60 мВ соответственно. После замены корректировал R5 (3к9). Установил резистор номиналом 4к52 (были такие) и на выходах стало чуть меньше 30 мВ. На этом и успокоился. Можно было еще повозиться, но не стал. Решил, что хватит.

Теперь ток покоя! Нормально выставить ток покоя не удавалось из за припавших пылью, состарившихся подстроечных резисторов. Здесь мне помогли мои любимые многооборотники СП5-2. Ноги им пришлось удлинить из отсидевших отлежавших свой срок резисторов МЛТ-1 редковостребуемого номинала.

Вроде бы время Страны Советов давно уже прошло, но многие энтузиасты до сих пор используют советскую технику и искренне считают, что лучше нее на свете нет ничего. Особенно это относится ко всякого рода усилителям, колонкам и проигрывателям. Дескать, только они обеспечивают самый «правильный», чистый и теплый (ламповый) звук. Спорить с этим не будем. Тем более что советская аудиотехника действительно была на высоте. Одним из «старичков», который может еще порадовать качественным звуком, является усилитель «Радиотехника У-101». Немаловажную роль играет и то, что собран он был не на российских просторах, а в союзной Латвии. Поэтому и качество соответствующее. Однако пора разобрать основные характеристики этого устройства и рассмотреть отзывы счастливых обладателей этого «чуда». Но сначала немного общей информации о производителе.

О производителе

Когда-то компания «Радиотехника» была дочерним предприятием небезызвестного завода «ВЭФ». Последний был упразднен в 1997 году. Но «Радиотехника» осталась и по сей день работает. Теперь это крупнейший производитель музыкальной аппаратуры в Восточной Европе. История компании началась в 1927 году. Тогда Абрам Лейбовиц основал небольшое предприятие по выпуску радиоприемников. Со временем фирма разрослась и начала выпускать огромное количество бытовой электроники: от радиоприемников и телевизоров до усилителей и акустических систем. Легендарные колонки S90 были сконструированы и выпущены в 1989 году. Примерно к этому же временному периоду относится и разработка такой вещи, как усилитель «Радиотехника У-101».

Стоит сразу отметить, что искушенные «аудиофилы» не ценят технику этого производителя. Они считают ее массовым «шлаком» и «хламом». Единственное, что признают эти товарищи из советских аудиосистем — топовые усилители от «Амфитон» и легендарный «Бриг». Но в любом случае усилитель «Радиотехника У-101» стерео в десять раз лучше того китайского хлама, который сейчас находится на прилавках магазинов электроники. Поэтому для озвучивания небольших помещений (таких как стандартная квартира) его можно и нужно приобрести. Тем более что на вторичном рынке этот аппарат стоит копейки. Однако перейдем к особенностям дизайна усилителя и его техническим характеристикам. Ибо это самое важное.

Внешний вид и дизайн

Итак, посмотрим на усилитель «Радиотехника У-101» стерео. Его дизайн, в принципе, стандартен для устройств этого производителя 80-х годов прошлого столетия. Тем не менее массивная передняя панель из шлифованного алюминия внушает определенное доверие. Чистое дерево, которым оформлена остальная часть корпуса, тоже навевает кое-какие положительные эмоции. Но больше всего порадовали кнопки переключения режимов работы и регуляторы громкости, баланса, НЧ и ВЧ. Они сделаны добротно (из того же алюминия), а размер такой, что точно не промахнешься. Все это отличительные черты советской аудиотехники тех времен. И «Радиотехника» тоже выглядит соответственно. Однако конструкторы не забыли и об охлаждении внутренних элементов устройства. Добротные решетки из металла располагаются и в верхней части корпуса, и в нижней. На задней панели имеется массивный рефрижератор блока питания и большое количество необходимых разъемов (в основном пятиштырьковых). Выполнена задняя панель тоже из металла.

Вес и габариты

Советская техника не отличалась компактностью. Не исключение и стерео-усилитель «Радиотехника». Размеры его довольно внушительные. Его ширина составляет 330 мм. Длина — 430 мм. А высота — 80 мм. Довольно объемный аппарат. Для его установки придется подобрать подходящее место. Идеальным вариантом была бы стойка под аппаратуру. Они выпускались (и были весьма популярны) в 90-х годах прошлого столетия. Но и сейчас есть такая мебель. Вот только сейчас габариты таких полок заточены под китайские «ресиверы». Но этот усилитель должен там поместиться. Что касается веса, то масса у этого усилителя внушительная — 10 кг. Такой вес получился из-за тяжести блока питания, отдельных компонентов и металлических элементов дизайна. Но зато сразу видно, что перед нами добротное, качественное советское устройство. Теперь перейдем к техническим характеристикам усилителя. Именно они определяют качество воспроизводимого звука.

Технические характеристики усилителя

Итак, перейдем к техническим характеристикам усилителя. Стоит отметить, что он не подойдет любителям громкой музыки. Его номинальная выходная мощность составляет всего 20 Ватт на канал. Для озвучивания стандартной комнаты вполне достаточно. Но не более того. Сопротивление равно 4 Ом для каждого канала. Это значит, что огромные напольные 8-Ом колонки (вроде «Амфитона») к нему подключить не удастся. Он просто не сможет их раскачать. Самый лучший вариант — полочные АС. Именно они более всего подходят к такой штуке, как усилитель «Радиотехника». Характеристики довольно скромные. Даже по советским меркам. Но зато обеспечивается высокое качество звука. Диапазон воспроизводимых усилителем частот колеблется от 20 до 20 000 Герц. Этого вполне достаточно для обеспечения качественного звука. Если подключать сей усилитель к компьютеру, то обязательно нужно использовать внешний ЦАП. Только он сможет раскрыть весь потенциал данного усилителя.

Работа с посторонними шумами

Активное шумоподавление — это очень хорошая штука в составе любого усилителя. К сожалению, усилитель «Радиотехника» лишен этой полезной опции. Шумы есть. Но они не настолько заметны невооруженным ухом. Отношение сигнала к взвешенному шуму — 83 децибела. А отношение сигнала к фону — 60 децибел. Это довольно хорошие характеристики. Коэффициент гармоник на низких частотах составляет не более 0.2 %. Для неподготовленного читателя эти цифры ничего не значат. Но можно объяснить их проще. Этот усилитель способен обеспечивать высококачественное звучание любой композиции даже на максимальной для него громкости с минимальными искажениями. А это самая важная вещь в любом усилителе. Хотя бы поэтому «Радиотехника У-101» намного лучше китайского ширпотреба, который сейчас заполонил прилавки магазинов. Поэтому, если есть возможность приобрести «Радиотехнику», не нужно терять шанс стать владельцем качественной аппаратуры.

Схема усилителя и его ремонтопригодность

Схема усилителя «Радиотехника» четко дает понять, что перед нами качественное устройство родом из Советского Союза. Так хорошо уже никто не делает. В Союзе технику создавали на десятки лет. Сейчас же все компании гонятся за прибылью. Поэтому современная техника работает до первой поломки. Потом нужно идти покупать новое устройство. Здесь же все детали взаимозаменяемы. Даже если какие-то компоненты уже прекратили выпускать, можно найти аналог, установить его, и усилитель снова будет работать еще десяток лет. По статистике, первое, что отказывает в усилителях «Радиотехника», — конденсаторы. Благо такого добра на радиорынках хватает. Также весьма часто летит защита от перегрузки. С этим посложнее, так как отдельные ее компоненты уже не выпускаются. Но нет никаких проблем с заменой, так как подходят современные с такой же емкостью.

Какие еще «болячки» имеет усилитель «Радиотехника У-101» стерео? Схема четко показывает, что львиную долю места в корпусе устройства (да и на печатной плате) занимает блок питания и его компоненты. Если он сгорит, тогда начнется головная боль. Таких уже не делают, а найти современные аналоги не так-то просто. Но есть один плюс: блок питания выходит из строя реже всего. Известно лишь несколько таких случаев. Дело в том, что данный блок снабжен отличными стабилизаторами. Поэтому его выход из строя случается очень редко. И в большинстве случаев достаточно будет заменить резистор сопротивления с идентичной маркировкой. Этот усилитель вполне ремонтопригоден. И это еще одно его преимущество. Починить его сможет практически любой человек с паяльником. Нужно только хоть что-то соображать в радиоэлектронике.

Сравнение с другими усилителями

Это очень ответственный шаг. Нужно учесть все нюансы и понять, усилитель «Радиотехника» лучше или хуже остальных. Первый конкурент — «Амфитон-001». При одинаковых условиях воспроизведения наш герой показал куда более полную сцену звука, чем «Амфитон». Дальше — больше. Бас «Амфитона» никак не мог стать таким же правильным и быстрым, как НЧ, созданные «Радиотехникой». Явный провал. Следующим испытуемым стал легендарный «Бриг У-001». Этот монстр звука запросто сделал простенький 101. У «Брига» получилось куда более качественное звучание. И с этим ничего нельзя было сделать. Хоть «Бриг» и годами старше, но намного лучше, чем «Радиотехника». Беда только в том, что найти адекватный «Бриг» на вторичном рынке очень трудно. Поэтому «Радиотехника» остается оптимальным вариантом. Да и неискушенный слушатель не заметит особой разницы между этими двумя усилителями.

Положительные отзывы о «Радиотехнике»

Что говорят те, кто успел уже приобрести предварительный усилитель «Радиотехника У-101»? Подавляющее большинство владельцев довольны тем звуком, который обеспечивает этот усилитель. Другие же отмечают, что после небольшой доработки аппарат стал звучать еще лучше. Но все меломаны сходятся в одном: этот усилитель прост в эксплуатации. Он прекрасно подходит для повседневного использования. Еще одним преимуществом люди считают простоту ремонта усилителя в случае его выхода из строя. В общем и целом, владельцы довольны устройством.

Отрицательные отзывы о «Радиотехнике»

Усилитель «Радиотехника» удостоился отрицательных отзывов только от тех, кто считает себя «аудиофилами». Самая частая жалоба от этих товарищей — недостаточная глубина сцены. Также жалуются на проработку низких и высоких частот. Но это не топовый усилитель. Если хотите такого звука, то нужно приобретать аппарат за несколько тысяч долларов. А «Радиотехника» — это усилитель начального уровня. Так что такие жалобы принимать во внимание не стоит.

Заключение

Итак, мы рассмотрели предварительный усилитель «Радиотехника У-101». Это качественное и надежное устройство, которое способно обеспечивать высококачественный звук при минимальных затратах. Приобрести этот усилитель на вторичном рынке можно за копейки. И в хорошем состоянии. Лишний повод обеспечить себя качественной аппаратурой. Хоть и родом из прошлого.

На заре моей приемниковой деятельности лучшим усилителем считалась «Спидола 232», на ступеньку ниже стоял «Ишим». Потом пришел «VEF 216» — небольшой, дико стильный, со встроенным блоком питания и отличным звуком, он скрашивал серые будни и порой такие же серые выходные. Затем появилась «Вильма», чуть погодя — колонки к ней. Жить стало веселее: во-первых, стерео, во-вторых, звука, как у нас говорится, можно «навалить», хотя громкой музыки я и не люблю.

И вдруг совсем недавно я понял, что запас регулировки громкости у нее совсем небольшой, так скажем, «тихо -> нормально -> громко -> я-начинаю-компенсировать-по-Фрейду -> дальше не крутится» (2 x 4 Вт). Захотелось чего-то более мощного.

А ведь у нас обычно как? Говорим «нормальный доступный усилитель» — подразумеваем «Радиотехника У-101» (2 x 20 Вт), говорим «Радиотехника У-101» — подразумеваем «нормальный доступный усилитель». Может быть, не последнюю роль сыграл и «синдром утенка» — одна такая мне в ремонт попадалась, что там внутри, примерно знаю.

В общем, нашел и купил.

Да уж, сарай еще тот, места на столе немерено занимает, в основном из-за глубины.

В комплекте шел только межблочный кабель DIN5 — DIN5, так что для первичной проверки пришлось еще и «Вильму» доставать. Сыгрались. Звук нормальный, ничего необычного. Я даже немного огорчился, что не умею слышать «воздушность», «теплоту» и «прозрачность». Все-таки первый класс, уже вроде бы как и пора.

Проведу экскурсию для тех, кто вообще не в теме, что под капотом у «101-й». Ближе всего к нам предварительный усилитель-темброблок и плата вакуумно-люминисцентного индикатора. Второй ряд — батарея конденсаторов (6 x 2000u, 63 V), два диодных моста (маленький для мелких хозяйственных нужд (+/- 31 вольт) и мощный (+/- 26 вольт) для питания оконечных усилителей) и трансформатор. Третий ряд — плата входов-коммутатор, плата защиты (вона там релюшка виднеется) и оконечные усилители. «Электролитов» полным-полно, так что

Только кто ж знал, что я догавкаюсь и эта моя любимая фраза еще выйдет боком.

Ну, ладно, теперь подробнее о блоках.

Предварительный усилитель. Собака-подозревака чуть со стула не упала, когда это увидела. Я в Интернетах почитал — оказывается, есть такая переделка, когда удаляется первая К157УД2 в темброблоке. Если пластинки не слушать, то вполне можно обойтись без нее, меньше искажений будет. Видать, предыдущий владелец так и решил.

Экранированная коробка фонокорректора должна стоять на плате коммутатора прямо под цветным жгутом проводов от БП. Прошлый хозяин точно решил, что время винила прошло (равно как и время аппаратов на четырех ножках — «Радиотехника» оказалась хромоногая, без задней правой). Впрочем, одна самых простых и эффективных переделок «101-й» — как раз убрать фонокорректор, он иногда начинает дико шуметь и даже принимать радио. Так что кто знает, может, оно и к лучшему — «вертушки» у меня все равно нет и не предвидится.

Чуть правее — плата защиты. «Электролиты» заменили на 85-градусные. На первый взгляд здесь все нормально. Но это только первый взгляд.

Дико возмутило, что все платы выполнены из гетинакса («Вильма»-второклассница целиком на текстолите).

Оконечные усилители, или, как их еще называют, «концы». Малость припыленные. Тоже со следами замены емкостей.

Плата индикатора. Есть еще два лишних резистора со стороны фольги — не стал фотографировать.

В общем, что тут скажешь: потаскала жизнь латвийку. Ничего, белый конь уже в пути, щас мы тебя, принцесса, спасать будем.

Удивило, как сделана дискретность регулятора громкости: трещоткой. Те, кто привык к «аналоговым» регуляторам, могут снять пружинку или отжать и зафиксировать «собачку».

Испытания после замены почти всех емкостей показали: хлопает колонками. И при включении, и при выключении. А еще «первый класс»! Странно, куда же смотрит защита? Хотя это что? Это мелочь! Дальше началось интересное.

Включил усилитель, послушал минут десять. Вдруг появляются 50 Гц в правом канале, громче и громче, на убавление звука не реагируют. Индикатор пляшет правым каналом, амплитуда волн все нарастает. На слух это воспринимается как работающий на холостом ходу мотоцикл. Выключаю, чешу репу, иду регулировать токи покоя «концов».

Выставил по 45 мА. В левом канале вообще не пойми что было, зашкаливал мультиметр на 200 мА.

Включаю снова. Работает минут десять, опять начинает рычать правый. Сдергиваю с правого «оконечника» входной штекер — гул и «мотоцикл» переходят в левый. Сдергиваю вход с левого — почти сразу индикатор уходит в зашкал, да так, что S-30 светит перегрузку (хоть увидел эти светодиоды в деле). Мультиметр показывает, что на выходе нарастает «постоянка» (до 13 вольт), дальше релюшка щелкает как дурная. Стал разбираться.

Ну, самая крутая переделка в этой «Радиотехнике» — внимание! — выходные провода обоих УНЧ запаяны на выходные провода платы защиты. В обход защиты, Карл! Релюшка может щелкать сколько угодно, но если придет «постоянка», то она, недолго думая, пойдет прямо на акустику. Неудивительно, что светились индикаторы перегрузки. После восстановления статуса-кво защита стала корректно обрабатывать «мотоцикл», то есть не пускать его к колонкам, когда индикаторы пляшут уже почти под «потолком». «Мотоцикл» тоже преобразился — нашел себе теплый, я бы даже сказал, горячий гараж в левом УНЧ, там и поселился, почти сразу же после включения начиная пятидесятигерцовую песню.

Решил я на досуге все-таки поковырять «оконечник». Здесь как с периодонтитом — можно больной зуб вырвать, а можно и полечить. Наш знакомый стоматолог говорит, что всегда, покуда есть возможность, лучше лечить. Свое-то родное ближе к телу.

Время заглянуть в салун «УНЧ-50-8» нашлось не сразу, но уж как пришел, так сразу переломал им стулья и столы, побил посуду, всех трехногих ковбоев по очереди вызвал на дуэль с тестером транзисторов. Не понравился КТ837Н с h31 больше трех сотен (50-150 по справочнику и 60 у другого такого же). Заменил его на КТ818Г, но он от подачи питания выгорел, даже фрагмент какой-то дорожки аннигилировал.

Да задолбала эта «Радиотехника»! Такое трудное ломается!

И тут как раз приходит друг Андрей, большой смутьян в области электроники, смотрит на это все (а вялотекущий ремонт вяло тек уже пару недель) и говорит, что он бы купил готовые платы на TDA2030A и установил вместо этих проблемных «концов». Какая разница — 20 ватт или 18, а мороки в разы меньше.

И я понял, что он прав. Все равно аутентичность «Радиотехники» уже под большим вопросом, терять нечего. Конечно, шаг рискованный. Поклонники «честных советских транзисторов» нафырчат на меня за замену «классного Холтона» «бездушными микросхемами». Поклонники микросхем — за то, что не TDA2050 или TDA7294. Поклонники лампового звука нафырчат в любом случае.

Ну, а я чего? Я уже не усилитель восстанавливаю, я «Шеви» строю.

Готовые платки нашлись в Интернетах, вопрос встал с питанием. TDA2030A могут работать при напряжениях до +/- 22 вольта, а родные усилители «Шеви» потребляли +/- 26 вольт. Нормальные люди, наверное, перемотали бы трансформатор или нашли другой. Но это долго и дорого, не стоит овчинка выделки, тем более, что я на эту овчинку конкретно поссорился за ее хамское поведение. А что, если приблизить «У-101» к нулевому классу? «Одиссей У-010», например, имеет стабилизаторы для УНЧ. Только там гора транзисторов, а я возьму L7820 и L7920 , и будет +/- 20 вольт. В Интернетах, правда, я не нашел упоминаний, чтобы кто-то так делал, и законно ли это вообще, ну да ладно, первый буду, сам разберусь, попробую.

Плату левого УНЧ я отдал стабилизаторам и сместил ее на место правого канала, а TDA-шки закрепил там, где был левый.

Светодиоды индицируют наличие питания. Я стараюсь всегда делать индикацию включения — уже не один раз попадался, когда очередная самоделка не работает, хоть ты тресни, а проблема оказывается не в транзисторах и даже не в бобине, а в неподключенном «плюсе».

И вот, значит, завожу эти семь с половиной литров электролита… Защита думает пару секунд, щелчок!.. О, «мотоцикл», привет. Так ты, пес, оказывается, не только в УНЧ живешь. Надо ковырять темброблок.

Первым делом заменил провода от него к TDA-шкам на экранированные (экран вешается на «землю» только со стороны темброблока). Не то. Заменил два оставшихся неполярных конденсатора (если нет неполярных, то можно соединить две штуки «плюсом» к «плюсу» в два раза большей емкости), один был ничего, один сухой. Тоже не то. Посмотрел, что там такое особенное живет в предварительном. Две К157УД2, нормальные беспроблемные микросхемы, сколько уже всякой дряни на них собрано. А точно ли беспроблемные? Больше винить некого. Выкорчевал одну из левого канала (1983-й год, коричневый корпус) и заменил на экземпляр посвежее (для этого пришлось снимать алюминиевую морду и весь темброблок). Включаю — а не гудит! Но радоваться рано: звук мерзкий, на большой громкости появляется «песок». Плююсь на интегральные технологии, боготворю многотранзисторную схемотехнику «Вильмы», наконец, смотрю в бумажку, что прилагалась к TDA-шкам. «Если замечено самовозбуждение усилителя, допаяйте цепь 2k и 82p между ножками 2 и 4 » (в даташите это тоже есть). Ну, допаял…

***Отступление от темы***

Идет заяц по лесу, видит: лиса между деревьев застряла. Пошел, сделал дела всякие нехорошие и идет дальше. Встречает волка:
— Заяц, ты че довольный такой?
— Так там лиса застряла, ну, я это… Бросил пару палок!
Побежал и волк туда — сделал то же самое. Возвращается довольный, а навстречу ему медведь:
— Волк, а че это у тебя рожа аж сияет?
— Да там лиса застряла, вот я пару палок и кинул…
Медведь думает «Дай-ка и я схожу. Сходил, возвращается к волку, весь аж светится от счастья. Волк:
— Ну что, бросил пару палок?
— Да не! Палок не было… Так я ее шишками закидал!

Вот и я все-таки закидал «Радиотехнику» шишками: ни песчинки не осталось. Играет она громко, знатно, могут даже подмигивать светодиоды в акустике — «Вильма» от зависти только зубом цыкает. Но и ей работенка нашлась — служит предварительным усилителем, потому что единственный шнур 3,5-мм — DIN5 у меня распаян не так, как надо «101-й». Одиночкой она от этого шнура тихо играет, но зато чище — «Вильма» привносит свой второклассный шум.

Важный момент: температура радиатора . Стабилизаторы даже под хорошей нагрузкой холодные, TDA-шки греются, но руку на них держать можно вполне. Самый горячий угол радиатора — тот, который ближе всего к плате входов. Но даже там температура очень и очень далека от сколь-нибудь волнующей.

И вот, кажется, все нормально, можно сидеть, слушать музыку, смотреть кинцо… Стоп, еп-п-понский магнитофон! Работала часа полтора-два, и вдруг появляется розовый шум в правом канале. Ну и черт бы, казалось, с ним, так он же нарастает! Потом по характеру становится как прилив на море. Потом начинается какая-то дикая модуляция.

Вот ведь дура сумасшедшая. Если дать ей минут десять остыть — шум уходит, но потом снова возвращается. Перепаял кое-какие мелочи, поправил провода (получалось так, что вход правого УНЧ шел аккурат над его же выходом, а это предпосылка для создания положительной обратной связи и превращения усилителя в генератор), даже заменил TDA-шку (вдруг бракованную дали). Сел тестировать.

Выглядит красиво и убедительно (ночью индикатор даже ослепляет), но опять проходит часа полтора-два, и начинается «море». Закоротил выход правого канала с предварительного на «землю» — шум исчез. И тут я во второй раз задумался — да что там такого в темброблоке? Еще одна К157УД2 , — шепнула радиолюбительская удача, неизвестно где до этого шатавшаяся.

«Шеви» немного остыла, при включении шума уже не было. Стал водить отверткой над микросхемой… Попалась, животная: тут тебе и шум, и гул, и 50 Гц к чаю. Менять, немедленно! О, а что, кончились, что ли? Точно. Пришлось разобрать самодельные стрелочные индикаторы, но оно того стоило. Час, два, три, шесть — а не шумит! Наконец-то!

Вот и верь этим «удкам».

Проблема хромоногости решилась на удивление просто: в местном радиомагазине нашлись подходящие ножки (передний план).

Называются они «ножки для быстрого монтажа». И правда, тут дольше дырку в днище ковырять, чем ножку фиксировать.

Предварительный усилитель меня, чего душой кривить, раздражает больше всего. То ли я в схемотехнике ничего не понимаю, то ли еще что-то, но входящие в темброблок +/- 31 вольт после резисторов R47 и R48 (1,5 кОм) превращаются в +/- 15 вольт (синие точки). Откуда, Карл? В моей «Шеви» с завода были запаяны 1,2 кОм, и после них шли +/- 22 вольта. Я заменил на 1,5 кОм, да еще и одноваттные. Стало +/- 19 вольт. Все равно далеко от схемы.

Поэтому еще одно подсмотренное у «Одиссея» решение — 15-вольтовые стабилитроны (1N4744A) по питанию. Неужели так сложно было это сделать еще на заводе, на стадии проектирования?

Селектор входов, который так любят хаять на форумах, оказался весьма полезной штукой. Ситуацию, когда к «У-101» подключено больше одного входного кабеля, представить уже сложно (если только у счастливчика нет полного комплекса «Радиотехника 101 Стерео»: магнитофон, тюнер, «вертушка»), поэтому можно использовать его иначе, как функцию mute (временное отключение звука). Переключившись на другой вход, можно ослабить приходящий сигнал до едва слышного шелеста, даже не трогая регулятор громкости (в коммутаторе используются К190КТ2П, микросхемы на полевых транзисторах, которые, как ни закрывай, а чуть-чуть пропускают сигнал — это не реле).

А вот такие песни они могут с «Вильмой» играть. Так и тянется рука, чтобы прибавить громкость.

Может быть, чуть позже заменю TDA2030A на TDA2050. Ведь невозможно ехать «достаточно быстро».

P. S. Полтора дня слушал «Шеви», потом провел мелкий ремонт «Вильмы» и поставил ее на электропрогон. А звук-то, а звук! Шипят 157-е (в УНЧ их по четыре на канал плюс одна в усилителе записи-воспроизведения), нет уровня громкости «да-у-меня-серьезные-проблемы-по-Фрейду», басы то слишком долбят, то их резко не хватает… К хорошему, оказывается, очень быстро привыкаешь.

P. P. S. Я очень долго улыбался, когда увидел эту корреляцию на сайте объявлений:

Сначала мне не хотелось браться за ремонт, а тем более за написание статьи по теме дел рук моих. Но потом желание дать новую жизнь очередному стародревнему девайсу пересилило и я принялся за дело. Статья же, предназначена скорее тем, кто в электронике не первый день и хочет сотворить что-нибудь своими руками..

Героем нашей сегодняшней статьи будет не что иное, как усилитель «Радиотехника У-101», который попал ко мне исключительно из желания его владельца разобраться в причинах шумов при длительном прослушивании аудиозаписей. Ну и вообще, почему-то владелец захотел, чтобы я его перебрал от и до.

Для начала приведу технические характеристики этого чуда советской техники:

• Номинальная выходная мощность, Вт: 20Вт / канал.
• Число каналов: 2.
• Номинальный диапазон воспроизводимых частот, Гц: 20…20 000
• Номинальное входное напряжение, мВ:
• звукоснимателя: 2
• остальных: 200
• Коэффициент гармоник в номинальном диапазоне частот: не более 0,3 %. ,
• Отношение сигнал/фон, дБ: 60
• Отношение сигнал/шум (взвешенный), дБ: 83 ( при выходной мощности 50 мВт)
• Потребляемая мощность, Вт: 80
• Габариты, мм: 430x330x80

Для начала нужно было его послушать. После включения оказалось, что вдобавок ко всему у усилителя как-то отсутствует выход на одном из каналов. Самая страшная мысль, мелькнувшая в тот момент в голове — выгорел один из каскадов оконечного усилителя.

Первым делом, было решено снять деревянный декоративный корпус усилителя, под которым оказалась рамная конструкция с закрепленными на ней блоками.

Вид сверху.

Вид спереди, со стороны шкалы.

Рассказывать, что за блоки и для чего они нужны, я особо не буду — это не учебник по звукотехнике, а некий обзор с советами по ремонту усилителя. На рисунке ниже я просто расписал, где какой блок, чтобы читатель имел представление о том, с чем он имеет дело.

Внимание! После снятия корпуса следует быть внимательным и осторожным при работе с включенным усилителем — можно ненароком нарваться на 220 В прямиком из розетки и получить удар током или попросту помереть. Всю ответственность за Ваши действия несете Вы сами!

Поиск неисправности с неработающим каналом следует начинать искать с платы коммутации. Для этого необходимо убедиться, что на плату коммутации приходит сигнал с источника сигнала. Источник подключается к универсальному входу. Селектор входов переводится в положение «Унив.». Источником может служить генератор сигналов, радиоприемник, плеер или что-то в этом роде. Главное чтобы пело и болтало и имело аудиовыход. После этого, те, кто является счастливым обладателем осциллографа, отслеживают приходящий сигнал при помощи этого самого осциллографа. У кого его нет — берем динамик с двумя длинными проводками, один опускаем на массу, а вторым методично, как и с помощью осциллографа начинаем прослушивать прохождение сигнала. На рисунке ниже приведена принципиальная схема платы коммутации.

Если сигнал есть везде, то следующий наш пункт — предусилитель, который, как оказалось, совмещен с темброблоком.

Следует сразу заметить, что не лишним будет проверить токоведущие провода, так как если на какой-то блок не поступает питание, то и работать он ни за какие «ну пожалуйста» не будет.. Делать это следует осторожно, ориентируясь по схемам, иначе можно наткнуться на провод с напряжением 220В. Тогда усилитель, возможно, вам уже не пригодится.

Итак, после проверки питания и платы коммутации, проверяем предусилитель и темброблок. Методы проверки те же что и в прошлый раз. Схема темброблока и предусилителя приведена ниже.

Хочу обратить ваше внимание, на тот факт, что на фото конденсаторы современные, а у вас скорее всего они старого образца. Дело в том, что статья писалась после ремонта (или воскрешения данного аппарата) и конденсаторы я все заменил.

От платы темброблока и предусилителя сигналы поступают, собственно, на УМЗЧ. Здесь придется повозиться, так как усилитель транзисторный, и проверять прохождение сигнала придется после каждого каскада усиления, причем на включенном усилителе. Нелишним будет и в этом случае проверить поступление соответствующего питания на плату усилителя.

Если с питанием все нормально, начинаем отслеживать прохождение сигнала пользуясь нижеприведенной схемой:

Внимание! Предупреждаю еще раз! Будьте осторожны при работе на включенном усилителе! Возможно поражение электрическим током 220В! Вы сами несете ответственность за свои действия!

Поделюсь немного опытом ремонта транзисторных усилителей. Разделительные конденсаторы редко выходят из строя, как и резисторы стоящие в каскадах. Из строя выходят обычно транзисторы, часто первого и последнего каскадов усиления: в первом каскаде из-за того, что было превышено максимальное входное напряжение, в последнем — из-за перегрузки выходного каскада (вместо рекомендуемых 4 — 8 Омных динамиков, кто-то решил блеснуть умом и воткнул 2 Омные динамики и в итоге дискотека «накрылась медным тазом»), или просто от короткого замыкания (ох уж эти руки!).

Поэтому, достаточно будет проверить осциллографом (или динамиком) первый и последние каскады. На усилитель при этом должен подаваться звуковой сигнал. Если все хорошо, и сигнал проходит, а вы на выходе слышите усиленный звуковой сигнал, подаваемый со входа — то, наш следующий и надеюсь, последний пункт — блок защиты от перегрузки. А если вдруг, сигнала на выходе нет — придется поискать неработающий транзистор уже конкретнее. Да, я чуть не забыл упомянуть — необходимо также проверить емкости конденсаторов на выходе усилителей.

Итак, последний блок, и предпоследний очередной абзац. Блок защиты предназначен для защиты выходных каскадов усилителей от перегрузки (и от очень «умелых» рук в том числе!). При включении усилителя происходит замыкание реле блока защиты(послышится характерный щелчок внутри усилителя). Если реле не замкнулось — проверьте, для начала, подводится ли питание к плате защиты или нет. Если да, все подключено, а щелчка не было, значит блок защиты неисправен. Схемка данного блока приведена ниже:

Методы выявления неисправности те же что и с предыдущим блоками. Единственное, что можно отметить — данный блок не является жизненно необходимым узлом усилителя, и, в принципе, может быть просто удален из его состава. При этом, следует четко осознавать, что при подключении нагрузки ниже 4 Ом появляется риск выхода из строя выходных каскадов усилителя.Поэтому трижды подумайте, пред тем как его удалить, или просто обойти.

Посторонние звуки или жужжание в динамиках при установки ручки «Громкость» в правое крайнее положение исправляется заменой емкостей в блоке питания усилителя. При замене двух пар спараллеленных электролитических конденсаторов емкостью 2000 мкФ каждый (C8C9 и C3C4), на пару конденсаторов емкостью 6800 мкФ, жужжание сменилось тихим шелестом. В принципе это нормально. Усилитель построенный на современной TDA2030 шумит примерно так же, Итак, чтобы вам не лазать по интернету и не искать схему блока питания «Радиотехники У-101-стерео», выкладываю ее ниже:

И напоследок: если меняете емкости не забывайте про номинальное напряжение конденсаторов: оно должно быть равно тому, которое указанно на схеме или на корпусе заменяемого конденсатора, либо выше. Иначе, емкость перегреется и выйдет из строя, устроив при этом фейрверк!

Вроде ничего не забыл. А если что-то осталось непонятным, или я что-то упустил в процессе изложения — пишите в комментарии. Будем думать вместе.

Есть стильный усилитель, но прочая аккустика страшнее страшного? — выход есть! Читайте статью про то, как сделать сабвуфер или колонку красивее!!

Ну, а если у Вас есть старый пыльный Океан 209, то статья для Вас!

Радиотехника T-101

Описание:

Тюнер предназначен для высококачественного приема стереофонических и монофонических радиовещательных программ с частотной модуляцией в диапазоне УКВ (полярная модуляция) и монофонических радиовещательных программ с амплитудной модуляцией в диапазонах ДВ, СВ и КВ.
Оптимальные условия работы тюнера и достижения максимальных качественных показателей обеспечиваются при совместной работе с блоками комплексов «Радиотехника». Скачать схему

Тюнер обеспечивает:

•    Возможность подключения усилителя звуковой частоты (предварительного или полного), магнитофона и головных стереотелефонов
•    Возможность подключения внешних антенн для всех диапазонов и магнитной антенны для диапазонов ДВ, СВ
•    Возможность ориентации магнитной антенны без изменения положения тюнера
•    Фиксированную настройку на четыре частоты в диапазоне УКВ
•    Автоматическую подстройку частоты в диапазоне УКВ, отключаемую вручную, а также отключаемую автоматически при вращении ручки настройки
•    Индикацию настройки
•    Индикацию наличия режима СТЕРЕО
•    Автоматическое переключение режимов СТЕРЕО-МОНО
•    Режим ШИРОКАЯ ПОЛОСА
•    Бесшумную настройку в диапазоне УКВ

Основные технические характеристики

ДВ 0.15-0.35   МГц

СВ 0.525-1.605 МГц

КВ1 5.90-7.35  МГц

КВ2 9.50-12.1  МГц

УКВ 65.8-73.0  МГЦ

Перестройка блоков тюнера «Радиотехника Т-101» УКВ на FM

Подборка материалов взятых из открытых источников в сети Интернет.

Общие принципы

Обычно блок УКВ радиоприемника содержит входную цепь, 1-2 каскада УВЧ, гетеродин, смеситель, каскады УПЧ. Как правило, это 4 (реже встречается 5) LC-контуров. Имея принципиальную и монтажную схему радиоприемника, несложно определить все необходимые узлы (катушки индуктивности, емкости и т.п.).
Первый контур УПЧ и все последующие каскады в переделке не нуждаются.
    Для диапазона 100…108 МГц емкости и индуктивности всех LC-контуров блока УКВ-1 должны быть уменьшены. Теория и практика утверждают, что емкость контура изменяется пропорционально длине волны, а число витков катушки индуктивности — корню квадратному из этой величины.
    При переходе от диапазона УКВ-1 к диапазону УКВ-2 и при неизменных индуктивностях (число витков катушек индуктивности не изменяется) — это вариант для переносных приемников для средних частот диапазонов (69,0 МГц и 104,0 МГц) — получаем следующее соотношение для емкостей: СУKB-2 = 0,44*СУКВ-1. где СУКВ-1 — общая суммарная емкость контура диапазона УКВ-1; СУКВ-2 — та же емкость диапазона УКВ-2.
В реальной схеме блоков УКВ в эти емкости входят впаянные в контур конденсаторы, паразитные монтажные емкости, межвитковая емкость катушки индуктивности, входная емкость транзисторов.
    С учетом этого, на практике больше подходит следующее соотношение емкостей:
СУKB-2 = (0,3…0,35)*СУКВ-1.
    Кроме того, в блоках УКВ можно в некоторых пределах менять индуктивность контурных катушек, вращая подстроечные сердечники. Обычно гетеродин блока УКВ-2 для диапазона 100… 108 МГц должен перестраиваться в пределах 110…119 МГц (с запасом) при ПЧ = 10,7 МГц, и в пределах 106…115 МГц при ПЧ = 6,5 МГц, т.е. выше частоты сигнала. На принципиальной схеме блока УКВ-1 отмечаем те емкости, которые будут выпаяны из схемы полностью, а также те емкости, которые будут заменены на другие, с меньшим номиналом.
Обычно это миниатюрные дисковые керамические конденсаторы.
    У конденсаторов необходимо укоротить выводы до минимума. Если нет прибора для точного измерения емкости, частично поможет решить проблему табл.1, где размер и цвет конденсатора подскажут пределы номинальной емкости.

Для наглядности можно сравнить номиналы емкостей в радиоприемниках «VEF-221» и «VEF-222», которые построены по одинаковым схемам с одними и теми же катушками индуктивности. Похожие схемы у  «ВЭФ-215» и «ВЭФ РМД-287С»

Данные из заводского руководства по эксплуатации (табл.2) Номиналы емкости даны в ней в пикофарадах.

 Вариант (v1)

Тюнер «Radiotechnika Т-101-стерео»
УКВ-блок на транзисторах КТ368А и КТ339А, перестройка — варикапы КВС111А.
Параллельные емкости СЗ = 15 пФ (входной контур), С14 = 15 пФ (УВЧ), С18 = 9,1 пФ (гетеродин) демонтируем.
Последовательные емкости С4 = 130 пФ, С13 = 130 пФ (входная цепь и УВЧ) меняем на 43…47 пФ, а С15 = 82 пФ (гетеродин) — на 27…33 пФ.
Для растяжки шкалы контурную катушку гетеродина осторожно выпаиваем и сверху катушки отматываем 1,5 витка, снизу — 1 виток (отвод от 0,9…1,2 витка как и было). Затем катушку осторожно впаиваем на место.
    Далее обеспечиваем доступ к блоку УКВ как со стороны деталей, так и со стороны печатных проводников, сняв крышки приемника и блока УКВ.
Определяем LC-контуры входной цепи, УВЧ, гетеродина, смесителя, и первый контур УПЧ (последнего переделка не касается).
Осторожно выпаиваем емкости, подлежащие замене и демонтажу. Впаиваем новые емкости, заранее подготовленные (с обрезанными и залуженными выводами) для каждой отдельной цепи блока УКВ.
Убедившись, что ошибок нет, и схема не нарушена (отсутствуют плохие пайки, замыкания печатных дорожек и т.д.), включаем питание приемника и пытаемся услышать хотя бы одну мощную (в данном месте) УКВ-станцию. При этом вращаем ручку настройки приемника и сердечник гетеродина. Очень полезно иметь рядом промышленный приемник с диапазоном УКВ-2. Это поможет сразу идентифицировать нужную станцию в настраиваемом приемнике. Услышав хотя бы еле-еле станцию, подстроечными сердечниками катушек и подстроечными конденсаторами входной цепи, УВЧ и смесителя добиваемся громкого приема этой станции. На этом этапе можно определить, нужно ли менять сердечники из феррита на латунные и наоборот.
Вращая сердечник катушки гетеродина, устанавливаем необходимое место этой станции на шкале приемника (ориентируясь на промышленный приемник). Обычно участок шкалы настраиваемого приемника, где располагаются станции диапазона 100…108 МГц, занимает весьма незначительную часть конструктивной шкалы приемника (примерно одну треть).
Осуществляем сопряжение контуров входной цепи, УВЧ и гетеродина настраиваемого блока На участке возле 100 МГц добиваемся наибольшей громкости станций, вращая подстроечные сердечники входной цепи, УВЧ и смесителя, а на участке возле 108 МГц — вращая роторы подстроечных конденсаторов этих же каскадов (при этом нужно следить за положением ручек настройки приемника — максимальная емкость КПЕ или варикапов в начале диапазона и минимальная их емкость в конце). Повторяем эту операцию 2-3 раза. В заключение необходимо уменьшить в 2…2,2 раза емкость в цепи АПЧ (если ее номинал превышает 5…6 пФ). Последний этап нужно проводить в собранном блоке УКВ через отверстия в крышках для подстройки емкостей и индуктивностей диэлектрической отверткой.

Вариант (v2)

Сначала заменяем транзистор VT1 КТ368 на КТ339А (в металле): при этом сигнал на 2-3 дБ увели­чивался, это улучшает соотношение сигнал/шум тюнера, что немаловажно.

Далее необходимо изме­нить номиналы элементов LC-контуров, после чего настройка сво­дится только к регулировке подстроечных конденсаторов.

В таблице приведены данные для переделки.

 Для идеального сопряжения контуров блока лучше использовать прибор для исследования АЧХ (X1-50, X1-55).

Настройку блока желательно проводить на его «родном» месте и с закрытыми крышками. Настраивая входной контур, на вход блока подаем сигнал качающейся частоты в диапазоне 88… 188 МГц, а смесительную головку (через конденсатор емкостью 100 пФ) подключаем к коллектору VT1. Подстроечным конденсатором СЗ добиваемся, чтобы максимум «горба» характеристики не выходил за пределы диапазона 88… 188 МГц при всех значениях напряжения настройки. Далее подключаем смесительную головку на вход микросхемы DA1 (7-й, 8-й выводы) и конденсатором С8 настраиваем контур усилителя. В этом случае «горб» характеристики движется как по частоте, так и по амплитуде, и необходимо добиться максимума «горба» характеристики при среднем значении напряжения настройки, запомнив частоту резонанса. Она должна быть около 100 МГц.

Контур гетеродина настраивают, подав на вход блока (9-й, 10-й выводы) от ВЧ генератора сигнал запомненной частоты, и осциллографом на выходе блока (5-й, 6-й выводы) контролируют промежуточную частоту 10,7 МГц. Конденсатором С15 добиваются максимальной амплитуды.

Если воспользоваться приборами нет возможности, перестроить блок можно и без них. Необходимо только строго придерживаться изменений, приведенных в таблице, затем установить блок на место и попытаться «поймать» какую-нибудь радиостанцию. Зная частоту принимаемого сигнала и имея шкалу частотного диапазона, конденсатором С15 добиться, чтобы показания шкалы приблизительно совпадали с данными принятой радиостанции. Теперь нужно добиться максимального сопряжения контуров блока, используя индикатор настройки, который есть в каждом тюнере. Настроившись на радиостанцию (скорее всего инди­катор будет «молчать», так как контуры блока еще не сопряжены), увеличить чувствительность индикатора (в «Радиотехнике» это R41), чтобы начали срабатывать 1-2 сегмента, и подстройкой конденсаторов СЗ и С8 добиться максимальных показаний индикатора, после чего подстроить конденсатор гетеродина. Подстройку блока необходимо проводить, установив его на место.

Предупреждение:

Воз­можна настройка на радиостан­цию на гармонике гетеродина.

В этом случае работа блока с АПЧ невозможна, но если указания таблицы выполнены правильно, та­кого не произойдет.

Вариант (v3)

Перестройка УКВ-1-03С в Радиотехнике Т-101
От L1, L3, L4 отмтываем по 1 витку.
Емкости контуров (C3, C14, C18) меняем на 2,7 пф.
Взамен C4, C13 ставим по 27 пф.
На место C15 ставим от 100 до 240 пф.
Всё работает, неплохая чувствительность.
Напр. настройки 1-29 в.
Вариант (v4)
Перестройка УКВ в Радиотехнике Т-101
Для этого с контуров L1,2 L2,2 L3.2 снять по витку. Заменить конд. С2-6,8пф; С7-15пф; С13-15пф.
За тем отключить АПЧ, стрелку на середину шкалы и контуром L3.2 настроится на одну из станций в диапазоне 98-108мГц.
Контурами L1; L2; добиться максимума приема.

Вариант (v5)

(УКВ — блок на транзисторах КТ368А и КТ339А, перестройка — варикапы КВС111А).
Параллельные емкости СЗ = 15 пФ (входной контур), С14 = 15 пФ (УВЧ), С18 = 9,1 пФ (гетеродин) демонтируем.
Последовательные емкости С4 = 130 пФ, С13 = 130 пФ (входная цепь и УВЧ) меняем на 43…47 пФ, а С15 = 82 пФ (гетеродин) — на 27…33 пФ.
Для растяжки шкалы контурную катушку гетеродина осторожно выпаиваем и сверху катушки отматываем 1,5 витка, снизу — 1 виток (отвод от 0,9…1,2 витка как и было). Затем катушку осторожно впаиваем на место.

Удалить из схемы С2,С7,С13.
От катушки L3 отмотать 2 витка (толстый провод)
Отрегулировать диапазон захвата 88-108 МГц контуром С15 L3
Отрегулировать максимальное усиление преселектора (УВЧ)
С3, С8 на верхней границе диапазона
L1, L2 на нижней границе диапазона. Возможно понадобится, подстроить контур ПЧ L4.

УКВ блок «УКВ-1-05Е» обеспечивает прием радиостанций в диапазоне FM 88-108 мГц, предназначен для замены блока УКВ-1-05С. Блок обеспечивает прием всех станций диапазона 88-108 Мгц при наличии на 4-ом (от ключа) контакте постоянного напряжения от 2V до 27V в крайних положениях верньерного механизма.

УЛУЧШЕНИЕ СТАБИЛЬНОСТИ НАСТРОЙКИ ТЮНЕРА «РАДИОТЕХНИКА Т-101 СТЕРЕО»

В процессе эксплуатации тюнера «Радиотехника Т-101 стерео» его владельцам приходится сталкиваться со сбоями его настройки на станции. Причем расстройка часто выходит за пределы возможностей системы АПЧ. Как выяснилось, причина этого явления кроется в нестабильности напряжения источника +30V, питающего цепи варикапов. Возникает она из-за неверно выбранного режима работы стабилитрона Д818Д (VD3) подключенного к выпрямителю через резистор R3 сопротивлени­ем 10 кОм. Указанный дефект полностью устраняется при уменьшении со­противления этого резистора до 6,8 кОм.

Radiotehnika усилитель «У-101» и магнитофон-приставка «М-201» (стерео) — Лампы

Усилитель

Технические характеристики:

Диапазон воспроизводимых частот: 20 – 20000 Гц

Неравномерность АЧХ в диапазоне 20-20000 Гц: ±1,5 дБ

Номинальная выходная мощность: 20 Вт/4 Ом

Коэффициент гармоник на частотах 40-16000 Гц: 0,3%

Номинальное входное напряжение входов звукоснимателя: 2 мВ

Номинальное входное напряжение других входов: 200 мВ

Переходное затухание между стереоканалами не менее на частотах:

250 Гц: 30 дБ

1000 Гц: 40 дБ

10000 Гц: 30 дБ

Отношение сигнал/взвешенный шум: 83 дБ

Отношение сигнал/фон: 60 дБ

Пределы регулировки тембра на частоте:

100 Гц: ±10 дБ (±3 дБ)

10000 Гц: ±8 дБ (±3 дБ)

Средняя потребляемая мощность с сети: 80 Вт

Габариты усилителя (ШхВхГ): 430х90х375 мм

Масса: 9 кг

Приставка

Стереофонический магнитофон-приставка «Радиотехника М-201-стерео» 2 группы сложности по ГОСТ 24863-81 предназначен для записи и воспроизведения звука на магнитных лентах с активным слоем типов Fe2O3 или CrO2, размещенных в компакткассетах. Магнитофон соответствует требованиям 3.831.002 ТУ.
Магнитофон позволяет производить запись с микрофона (рекомендуемый тип МЭК-11СН), электрофона, телевизора, приемника, тюнера, электропроигрывателя (кроме электропроигрывателя, имеющего выход магнитной головки без предварительного усилителя звукоснимателя-УПЗ), другого магнитофона и с радиотрансляционной линии как непосредственно, так и через усилительно-коммутационное устройство.
Оптимальные условия работы магнитофона и достижения максимальных качественных показателей обеспечиваются при совместной работе с блоками комплексов «Радиотехника».
Магнитофон имеет клавишный переключатель ркжимов работы, вакуумнолюминисцентный индикатор уровня записи и воспроизведения с электронным счетчиком расхода ленты, раздельный по каналам регулятор уровня записи, активную систему шумопонижения, переключатель типа ленты

6АС-2 Радиотехника

6АС-1

Частотная характеристика акустической системы 6АС-2:
1 – звукового давления; 2 – полного электрического сопротивления (Z)

Добро пожаловать в Антенны 101 | Электронный дизайн

>> Ресурсы веб-сайта
.. >> Библиотека: TechXchange
.. .. >> TechXchange: Дизайн антенны 101

Загрузить статью в формате .PDF

Антенны — это гораздо больше, чем простые устройства, подключенные к каждому радио. Это преобразователи, которые преобразуют напряжение передатчика в радиосигнал. И они собирают радиосигналы из воздуха и преобразуют их в напряжение для восстановления в приемнике.

Обычно принимаемые как должное и оставляемые на последнюю минуту в конструкции, антенны, тем не менее, имеют решающее значение для установления и поддержания надежного радиосвязи. Они могут показаться сложными и загадочными для большинства инженеров, особенно для EE, впервые работающих с беспроводными приложениями, не говоря уже о том, что они бывают бесконечного разнообразия размеров и форм. Однако краткий обзор основ может помочь развеять любые дизайнерские проблемы.

Что такое радиоволна?
Радиоволна — это комбинация магнитного поля, расположенного под прямым углом к ​​электрическому полю.Оба колеблются с определенной частотой и движутся вместе в направлении, перпендикулярном обоим полям ( Рис. 1, ). Эти электромагнитные поля движутся со скоростью света (около 300 миллионов метров в секунду или около 186 400 миль в секунду) через свободное пространство. Согласно хорошо известным уравнениям Максвелла, они поддерживают и восстанавливают друг друга по пути, но ослабевают на расстоянии.

% {[data-embed-type = «image» data-embed-id = «5ee007a85553df2a008b45ec» data-embed-element = «span» data-embed-size = «640w» data-embed-alt = «1.Антенна создает как электрические, так и магнитные поля, перпендикулярные друг другу, а также направлению распространения. «Data-embed-src =» https://img.electronicdesign.com/files/base/ebm/electronicdesign/ image / 2020/06 / Antenna_101_Fig_1.5ee007a7587e8.png? auto = format & fit = max & w = 1440 «data-embed-caption =» 1. Антенна создает как электрические, так и магнитные поля, перпендикулярные друг другу, а также направлению распространения. «]}%

Каковы некоторые характеристики радиоволны?
Одна из ключевых особенностей — ориентация полей относительно земли.Это называется поляризацией. Антенна имеет вертикальную поляризацию, если электрическое поле вертикально по отношению к поверхности земли. Антенна имеет горизонтальную поляризацию, если она горизонтальна по отношению к поверхности земли.

Есть ли другие важные особенности радиоволны?
Обычно радиоволны имеют ближнее и дальнее поле. Ближнее поле близко к антенне, обычно в пределах нескольких длин волн (?). Дальнее поле составляет около 10 длин волн или более от антенны. Дальнее поле отделяется от антенны и становится радиосигналом.

Приложения, такие как радиочастотная связь (RFID) и связь в ближнем поле (NFC), используют ближнее поле, которое больше похоже на магнитное поле вокруг первичной обмотки трансформатора. Но в целом дальнее поле — самая полезная радиоволна.

Как работает антенна?
Антенна передатчика генерирует радиоволны. На антенну подается напряжение желаемой частоты. Напряжение на элементах антенны и ток через них создают соответственно электрические и магнитные волны.В приемнике электромагнитная волна, проходящая через антенну, вызывает небольшое напряжение. Таким образом, антенна становится источником сигнала для входа приемника.

Будет ли одна и та же антенна работать и для передачи, и для приема?
Да. Мы называем это антенной взаимностью. Любая антенна будет работать как на передачу, так и на прием. Во многих беспроводных приложениях антенна переключается между передатчиком и приемником.

Будет ли вертикальная антенна принимать горизонтально поляризованный сигнал или наоборот?
В большинстве случаев да.Реальные антенны редко бывают идеально горизонтальными или вертикальными, поэтому некоторый сигнал принимается. Кроме того, большинство сигналов претерпевают сдвиги поляризации на пути передачи из-за отражений и других условий многолучевого распространения. Тем не менее, это несоответствие ориентации антенны вносит некоторое ослабление.

При более точном управлении поляризация может использоваться для мультиплексирования двух сигналов на одной и той же частоте. В некоторых спутниках антенна с вертикальной поляризацией может передавать один сигнал, одновременно передавая или принимая на отдельной антенне с горизонтальной поляризацией на той же частоте.Если поляризация является проблемой в приложении, круговая поляризация может предложить решение.

Что такое круговая поляризация?
Как следует из названия, поляризация непрерывно вращается во время передачи, что позволяет использовать для приема как горизонтальные, так и вертикальные антенны. Для максимального приема необходима приемная антенна с круговой поляризацией.

У вас также может быть антенна, обеспечивающая правую или левую круговую поляризацию (RHCP или LHCP).Это снова позволяет повторно использовать частоту за счет использования разных поляризаций для двух разных сигналов. Часто используется спиральная антенна из спирального проводника и рефлектора. Круговая поляризация чаще всего встречается у спутников.

Как радиосигнал распространяется от передатчика к приемнику?
Сигналы передаются от одной антенны к другой несколькими способами в зависимости от частоты радиоволн. На низких частотах (менее 3 МГц) распространяется земная волна, когда сигнал касается поверхности земли.Расстояние ограничено сотней миль или около того. Радиоволны AM являются хорошим примером распространения низких частот.

На частотах в диапазоне от 3 до 30 МГц (короткие волны) сигналы проходят от 30 до 250 миль в ионосферу, где они преломляются обратно на Землю. Это почти как излучение сигнала так, что кажется, что он отражается от проводящей поверхности. Могут быть достигнуты очень большие расстояния, поскольку сигналы могут совершать несколько прыжков от Земли до ионосферы и обратно несколько раз.

Однако для большинства современных беспроводных коммуникаций диапазон сигналов составляет от 100 МГц до 10 ГГц. Эти сигналы, называемые небесными волнами, распространяются по прямой линии, как световые волны. Чтобы установить соединение, вам потребуется прямой путь прямой видимости (LOS) от одной антенны к другой. Таким образом, очевидно, что дальность действия сигнала во многом зависит от высоты антенны.

Какая форма антенн наиболее распространена?
Диполь состоит из двух линейных проводников встык длиной в одну половину длины волны (? / 2) ( Рис.2а ). Здесь одна длина волны (?) Равна 300 / f _МГц в метрах. Одна половина длины волны в футах составляет 468/ _МГц или 5616/ _МГц в дюймах. Член f — это рабочая частота в мегагерцах.

% {[data-embed-type = «image» data-embed-id = «5ee007a81bd25333008b45d1» data-embed-element = «span» data-embed-size = «640w» data-embed-alt = «Конструкция диполя состоит из двух & lambda; / 4 элементов, расположенных между концом, несколько из которых расположены в центре линии передачи (а). В резонансе антенна выглядит как резистор на 73 Ом.Горизонтальная диаграмма направленности диполя выглядит как цифра 8 сверху (b). В 3D шаблон имеет форму бублика с максимальным излучением, перпендикулярным длине антенны. «Data-embed-src =» https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2020 /06/Antenna_101_Fig_2.5ee007a7563c1.png?auto=format&fit=max&w=1440 «data-embed-caption =» Конструкция диполя состоит из двух сквозных λ / 4 элементов, несколько из которых расположены в центре рядом с линией передачи (a ).В резонансе антенна выглядит как 73- & Ом; резистор. Горизонтальная диаграмма направленности диполя выглядит как цифра 8 сверху (b). В 3D шаблон имеет форму бублика с максимальным излучением, перпендикулярным длине антенны. «]}%

Передатчик или приемник подключается к центру антенны, обычно с помощью линии передачи, такой как коаксиальный кабель. В этот момент антенна имеет эквивалентное резистивное сопротивление 73 Ом. Однако это будет зависеть от высоты антенны и станет сложным импедансом выше или ниже рабочей частоты.Таким образом, антенна действует как резонансный контур.

Какие другие характеристики диполя?
Обычно диполь ориентирован горизонтально по отношению к Земле, что дает ему горизонтально поляризованную волну. Кроме того, излучение от антенны неоднородно во всех направлениях. Идеальная антенна, называемая изотропным источником, излучает сферически или одинаково хорошо во всех направлениях.

В диполе диаграмма направленности имеет форму бублика. Посмотрев на антенну, вы увидите диаграмму направленности в виде цифры 8 (, рис.2b ). Наибольшее излучение или лучший прием происходит под прямым углом к ​​антенне. На диаграмму направленности сильно влияют находящиеся поблизости проводящие и непроводящие объекты.

Какие еще есть физические формы антенн?
Популярной разновидностью диполя является заземленная антенна или антенна Маркони. Он состоит из одного элемента? / 4, который установлен вертикально и работает с землей или металлическим основанием, называемым заземляющим слоем ( Рис. 3 ). Антенна на плоскости заземления — это всего лишь половина диполя, а другой элемент диполя представлен плоскостью заземления.Поляризация вертикальная, диаграмма направленности круговая или всенаправленная.

% {[data-embed-type = «image» data-embed-id = «5ee007a85553df29008b45f1» data-embed-element = «span» data-embed-size = «640w» data-embed-alt = «3. Антенна на плоскости заземления представляет собой вертикальный элемент & lambda; / 4, который работает против плоскости заземления, большой металлической поверхности, земли или, в некоторых случаях, массива проводников, называемых радиальными. Полное сопротивление у основания составляет около 36 Ом; , а для его управления обычно используется коаксиальный кабель 50 Ом.»data-embed-src =» https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2020/06/Antenna_101_Fig_3.5ee007a757bd2.png?auto=format&fit=max&w=1440 «data-embed- caption = «3. Антенна на плоскости земли — это вертикальный элемент λ / 4, который работает против плоскости земли, большой металлической поверхности, земли или, в некоторых случаях, массива проводников. называется радиальными. Импеданс в базе составляет около 36 Ом, а 50 Ом. коаксиальный кабель обычно используется для его управления. «]}%

Есть ли другие распространенные формы?
Да.Патч или микрополосковая антенна распространены на микроволновых частотах (более 1 ГГц). Это квадратное или круглое пятно из проводящего материала шириной примерно в одну половину длины волны. Создать его легко, потому что он обычно реализуется на печатной плате (PCB) ( Рис. 4 ). Рамочная антенна также популярна в некоторых некритических приложениях. Это просто непрерывная петля из проводника, провода или дорожки печатной платы с окружностью 0,1? до 1.0?.

% {[data-embed-type = «image» data-embed-id = «5ee007a85553df2b008b45db» data-embed-element = «span» data-embed-size = «640w» data-embed-alt = «4.Патч или микрополосковая антенна изготавливается на печатной плате. На микроволновых частотах легко создавать массивы из патчей, чтобы сформировать фазированную решетку, которая будет иметь усиление, направленность и возможность включать формирование луча и управление. «Data-embed-src =» https: //img.electronicdesign. ru / files / base / ebm / electronicdesign / image / 2020/06 / Antenna_101_Fig_4.5ee007a75633f.png? auto = format & fit = max & w = 1440 «data-embed-caption =» 4. Патч или микрополосковая антенна изготавливается на печатной плате. На сверхвысоких частотах легко создать массив патчей, чтобы сформировать фазированную решетку, которая будет иметь усиление, направленность и возможность включать формирование луча и управление.»]}%

Могут ли антенны показывать усиление?
Конечно. Антенна может повысить мощность сигнала так же эффективно, как если бы сигнал был усилен электронным усилителем. Он не усиливается как таковой, но усиление формируется в результате концентрации сигнала в более узком луче. Антенна становится более направленной.

Например, диполь концентрирует сигнал в двух лепестках. Следовательно, диполь имеет усиление мощности 1,64 дБ по сравнению с изотропной антенной.Это называется усилением в дБи по отношению к изотропному источнику. Но поскольку в реальной жизни не бывает изотропных источников, мы обычно относим любое усиление антенны к усилению диполя (дБд). Например, 0 дБд = 2,15 дБи.

Как выражается усиление антенны?
Обычно выражается в мощности диполя в дБ. Другим выражением является эффективная излучаемая мощность (ERP) — фактическая мощность, которую диполь должен излучать, чтобы произвести тот же эффект, что и усиленная антенна.Вы вычисляете ERP, умножая выходную мощность передатчика на усиление антенны, где усиление — это отношение мощностей, эквивалентное коэффициенту усиления в дБ. Иногда эталон усиления относится к изотропному излучателю, а не к диполю. В этом случае подходящим термином является эффективная изотропная излучаемая мощность (EIRP).

Какую антенну вы используете для усиления?
Есть много разных способов получения прироста. Большинство конфигураций основано на использовании нескольких антенных элементов, таких как несколько диполей или диполь плюс один или несколько паразитных элементов, на которые сигнал не подается напрямую.Знакомый пример — популярный Яги ( рис. 5, ).

% {[data-embed-type = «image» data-embed-id = «5ee007a81bd2532b008b45ed» data-embed-element = «span» data-embed-size = «640w» data-embed-alt = «5. Яги Уда, японский ученый, изобрел антенну Яги. Она состоит из центральной стойки, прикрепленной к ведомому элементу, рефлектора и одного или нескольких направляющих (а). Чем больше количество элементов, тем больше коэффициент усиления и Диаграмма направленности наиболее сильна на конце стрелы рядом с директорами (b).Добавление дополнительных директоров сужает луч и увеличивает коэффициент усиления. «Data-embed-src =» https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2020/06/Antenna_101_Fig_5.5ee007a759f63.png?auto = format & fit = max & w = 1440 «data-embed-caption =» 5. Яги Уда, японский ученый, изобрел антенну Яги. Он состоит из центральной стрелы, прикрепленной к ведомому элементу, рефлектора и одного или нескольких направляющих (а). Чем больше количество элементов, тем больше усиление и направленность. Диаграмма направленности наиболее сильна на конце стрелы рядом с директорами (b).Добавление большего количества директоров сужает луч и увеличивает усиление. «]}%

Управляемый элемент — диполь. Он используется с немного более длинным элементом, называемым рефлектором, и тремя более короткими элементами, называемыми директорами. Паразитные элементы фокусируют луч вперед с направлением излучения от директора. Такая антенна может обеспечить эффективное усиление мощности около 10 дБ.

Если добавить больше директоров, можно добиться еще большей выгоды. С семью или более директорами возможно усиление до 20 дБ.Ширина луча излучения очень мала, что может помочь минимизировать помехи от других станций поблизости.

Как работает параболическая или тарелочная антенна?
Антенна с максимальным направленным усилением, тарелка, использует диполь или аналогичную антенну, но добавляет параболическую тарелку в качестве отражателя. Размещение антенны в фокусе параболы заставляет тарелку фокусировать входящий сигнал на антенне или сигнал, излучаемый диполем, фокусируется тарелкой в ​​очень узкий луч ( рис.6 ).

% {[data-embed-type = «image» data-embed-id = «5ee007a8ffe8372d008b45e4» data-embed-element = «span» data-embed-size = «640w» data-embed-alt = «6. В параболической тарелке антенна размещается в фокусной точке. Это может быть диполь и рупор или любой другой тип антенны. Параболическая тарелка фокусирует сигнал в очень узкий луч, что дает огромное усиление ». data-embed-src = «https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2020/06/Antenna_101_Fig_6.5ee007a76273a.png? auto = format & fit = max & w = 1440 «data-embed-caption =» 6. В параболической тарелке антенна расположена в фокусе. Это может быть диполь и рупор или антенна любого другого типа. Параболическая антенна фокусирует сигнал в очень узкий луч, что дает огромное усиление. «]}%

Обычно ширина луча составляет менее 1 °. В зависимости от диаметра тарелки усиление может составлять более 50 дБ. Этот вид антенны отлично подходит для очень слабых сигналов, например, от спутников.

Есть ли другие распространенные направленные антенны?
Другой превосходной антенной с направленным усилением является фазированная антенная решетка, которая представляет собой группу диполей или эквивалентных антенн (патч, паз и т. Д.), Установленных в прямоугольную решетку. Типичные решетки могут быть размером четыре на четыре или 16 на 16. Антенны питаются линиями передачи определенной длины для создания синфазных сигналов на антенных элементах. Добавление задержек или фазовых сдвигов дает сигналы на каждой антенне, которые могут помогать друг другу или подавлять друг друга.Это позволяет формировать, перемещать или иным образом управлять диаграммой направленности антенны.

Управляя фазами антенн, можно управлять диаграммой направленности в широком диапазоне ширины луча. С помощью специальных регулируемых фазовращателей луч антенны может быть расширен, сужен или направлен в определенном направлении. Это называется формированием луча. Фазированные решетки широко используются в военных радарах, но эти методы также применяются в сотовой радиосвязи для управления направленностью антенн сотовой связи с целью улучшения качества сигнала.

Если антенна действует как настроенная цепь, как я могу быть уверен, что у нее есть необходимая полоса пропускания?
Антенны резонансные, поэтому у них есть добротность и соответствующая ширина полосы (BW). Для большинства антенн эта полоса пропускания составляет примерно от 10% до 15% резонансной частоты. Важно, чтобы антенна имела достаточно широкий отклик, чтобы пропускать все необходимые боковые полосы, чтобы избежать искажений. Большинство антенн селективны, поэтому они могут избавиться от шума и некоторых гармоник, но вам не нужно обрезание боковой полосы. Если вы используете коммерческую антенну, посмотрите характеристики селективности или полосы пропускания, чтобы убедиться, что она подходит.В конструкции антенны физические размеры влияют на ширину полосы пропускания.

Если сделать элементы дипольной антенны очень тонкими с помощью проволоки, получится очень узкая полоса пропускания. Но расширение их с помощью трубок или разветвление, скажем, в конфигурации «бабочка» значительно увеличивает пропускную способность.

Как антенна подключается к передатчику или приемнику?
Линия передачи соединяет антенну с передатчиком или приемником. Для коротких расстояний это, вероятно, будет короткая микрополосковая линия или полосковая линия на печатной плате.Коаксиальный кабель обычно используется на больших расстояниях в несколько футов и более. Импеданс линии передачи должен соответствовать сопротивлению антенны и передатчика / приемника, чтобы обеспечить передачу максимальной мощности.

Большинство цепей рассчитаны на импеданс 50 Ом, который хорошо соответствует коаксиальному кабелю 50 Ом. С микрополосковой линией вы можете придать линии любой желаемый характеристический импеданс. Сложная часть — это согласование линии с антенной, сопротивление которой может составлять от нескольких Ом до нескольких тысяч Ом, в зависимости от типа и других условий.В большинстве приложений для согласования антенны с линией или линии с цепью используется некоторая форма цепи согласования импеданса LC.

Если импедансы не согласованы, будут отражения и высокий коэффициент стоячей волны (КСВ), что приведет к значительным потерям. Также старайтесь избегать использования коаксиального кабеля, потому что его затухание очень велико на микроволновых частотах. Доступен кабель с низкими потерями, но он по-прежнему значительно ослабляет сигнал. Сохраняйте максимально короткую длину и компенсируйте в передатчике или приемнике потери в кабеле с большим усилением.

Что такое КПД антенны?
Эффективность антенны похожа на эффективность в целом — отношение выходной мощности к входящей. Однако это обозначается по-разному. В большинстве случаев КПД учитывает потери I2R, потери в любом диэлектрике и потери, основанные на связи с другими устройствами. Что не может быть включено, так это любые потери, связанные с потерями рассогласования антенны и линии передачи, что приводит к отраженной мощности и более высокому КСВ.

Тем не менее, некоторые меры коэффициента полезного действия при любом изменении сопротивления излучения антенны.Большинство маленьких антенн не так эффективны. Все, что выше 50–60%, обычно хорошо, но всегда старайтесь улучшить это, если можете.

Стоит ли создавать собственные антенны?
Если вы не инженер по радиотехнике, то, наверное, нет. Конструкция антенны очень специфична и более чем сложна. Это также одна из тех ниш, где кажется, что работает черная магия. Конструкция антенны носит теоретический характер, но в значительной степени она основана на эмпирической работе и большом количестве экспериментов.

Если антенна простая, например диполь, заземляющий провод или петля, это может сработать для вас.В остальном, на рынке есть тонны коммерческих антенн, способных удовлетворить практически любые потребности. В приложениях с большим объемом, вы даже можете получить специальную антенну. Для достижения наилучших результатов лучше покупать, а не строить.

% {[data-embed-type = «image» data-embed-id = «5ee007a81bd25372008b45e1» data-embed-element = «span» data-embed-size = «640w» data-embed-alt = «7. Керамические антенны Savvi от Ethertronics доступны для большинства стандартов беспроводной связи, таких как Bluetooth, Wi-Fi, WiMAX и некоторых диапазонов сотовой связи.Длина варьируется от 4 мм до 14 мм. «Data-embed-src =» https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2020/06/Antenna_101_Fig_7.5ee007a761f27.png? auto = format & fit = max & w = 1440 «data-embed-caption =» 7. Керамические антенны Savvi от Ethertronics доступны для большинства стандартов беспроводной связи, таких как Bluetooth, Wi-Fi, WiMAX и некоторых диапазонов сотовой связи. Длина варьируется от примерно 4 мм до примерно 14 мм. «]}%

ССЫЛКИ
American Radio Relay League, The ARRL Antenna Book , 1991

Френзель, Луис, Э., Principles of Electronic Communications Systems , 3rd edition, McGraw Hill, 2008

Volakis, John L., Antenna Engineering Handbook , 4-е издание, McGraw Hill, 2007

>> Ресурсы веб-сайта
.. >> Библиотека: TechXchange
.. .. >> TechXchange: Дизайн антенны 101

RF Базовые концепции и компоненты Радиочастота — начальный уровень

Программа сертификации Rahsoft RF Доступные курсы:

Перечень курсов, доступных для получения сертификата РФ

• Основы радиочастот, основные концепции Компоненты RAHRF101
• Модуляция и цифровая связь в радиочастотах RAHRF152
• Теория и принципы радиочастотного проектирования RAHRF201
• Основы и приложения системы расширенного проектирования (ADS) RAHRF209-L
Передатчик и приемник
• RAHRF209-L
Приемник и приемник
• RAF
• Основы проектирования малошумящих усилителей (МШУ) RAHRF526
• Лаборатория проектирования малошумящих усилителей (МШУ) с использованием ADS RAHRF526-L
• Основы проектирования усилителей мощности (УМ) RAHRF562
• Усилители мощности (РА)
• Лаборатория проектирования с использованием ADS-RAHR562-RAHR

Добро пожаловать на первый курс серии сертификатов РФ.В этой теме мы собираемся объяснить основные концепции проектирования RF в простейшей форме возможный. Аудитория базового курса RF — инженеры-электрики, технические специалисты, инженеры по продажам и другие сотрудники компании, связанной с РФ, которые хочу иметь общее представление об основных понятиях РФ. В конце этого курса у вас будут общие знания по фундаментальным темам, обсуждаемым в РФ промышленность. Это отличный ускоренный курс для людей, у которых есть собеседования и которым необходимо освежить в памяти тему РФ в течение нескольких часов и перейти от нулевых знаний к иметь общее представление о большинстве тем.

Одно из самых важных для нас — иметь самые свежие материалы нужен в отрасли. Ахсан Гонче, наш соучредитель и технический Советник, консультируется с различными радиотехниками в Broadcomm, Qualcomm, Apple и Skyworks по созданию практических программ и тем, которые необходимы и востребован в отрасли. Так что вместо того, чтобы идти в академический подход, мы идем к отраслевому подходу.

Я хочу поблагодарить вас за то, что вы выбрали Rahsoft и доверились нас. Пожалуйста, не стесняйтесь обращаться к нам.Мы действительно взволнованы и благодарен за то, что отправился с вами в этот путь, чтобы стать РФ эксперт. Если у вас возникнут дополнительные вопросы, не стесняйтесь обращаться к нам.

Инструктор: Ата Саррафи
Советник: Ахсан Гонче

тестов и упражнений по кодированию) ниже.

Раздел 1: Знакомство с Рахсофтом и инструктором

Лекция 1: Введение в рекламу Rahsoft (предварительная версия)

Лекция 2: Введение (предварительная версия)

Раздел 2: Частота Начиная с нуля

Лекция 3: Что такое радиочастота? (Предварительный просмотр включен)

Тест 1: T01_L01_P01

Лекция 4: Частота приложения VS (предварительная версия)

Тест 2: T01_L01_P02

Раздел 3: Шум

Лекция 5: Шум 1

Тест 3: T01_L02_P01

Лекция 6: Отношение сигнал / шум

Тест 4: T01_L02_P02

Раздел 4: V-I-F-Z

Лекция 7: V-I-F-Z (предварительный просмотр включен)

Тест 5: T01_L03_P01

Раздел 5: Мощность

Лекция 8: Мощность

Тест 6: T01_L03_P02

Раздел 6: Приемопередатчик, передатчик, приемник

Лекция 9: RF-модуль, передатчик, приемник (предварительный просмотр включен)

Лекция 10: Радиопередатчик

Тест 7: T01_L04_P01

Секция 7: Антенна

Лекция 11: Антенна 1 (включен предварительный просмотр)

Тест 8: T01_L05_P01

Лекция 12: Антенна 2

Тест 9: T01_L05_P02

Раздел 8: Фильтры

Лекция 13: ВЧ-фильтр 1

Тест 10: T01_L06_P01

Лекция 14: Типы фильтров

Тест 11: T01_L06_P02

Раздел 9: Компоненты

Лекция 15: Активные и пассивные компоненты (включена предварительная версия)

Тест 12: T01_L07_P01

Раздел 10: Низкий уровень шума усиливает

Лекция 16: Малошумящий усилитель (МШУ) (включен предварительный просмотр)

Тест 13: T01_L08_P01

Секция 11: Смеситель

Lecture17: Смеситель

Тест 14: T01_L09_P01

Раздел 12: ГУН и генераторы

Лекция 18: ГУН и генераторы

Тест 15: T01_L10_P01

Раздел 13: Контур фазовой синхронизации

Лекция 19: ФАПЧ 1 (включен предварительный просмотр)

Тест 16: T01_L11_P01

Лекция 20: PLL 2

Тест 17: T01_L11_P02

Раздел 14: Усилитель мощности

Лекция 21: Усилитель мощности (PA) (предварительный просмотр включен)

Тест 18: T01_L12_P01

Раздел 15: Модуляция

Лекция 22: Модуляция (аналоговая)

Тест19: T01_L13_P01

Лекция 23: Модуляция (цифровая)

Тест 20: T01_L13_P02

Раздел 16: Линейность

Лекция 24: Линейность

Тест 21: T01_L14_P01

Раздел 17: Phasor

Лекция 25: Phasor

Лекция 26: Фазор

Тест 22: T01_L15_P01

Раздел 18: Соответствие

Лекция 27: Соответствие

Тест 23: T01_L16_P01

Лекция 28: Соответствие

Quiz24: T01_L16_P02

Раздел 19: Аттенюатор

Лекция 29: Аттенюатор

Тест 25: T01_L17_P01

Раздел 20: S-параметр

Лекция 30: S-param

Тест 26: T01_L18_P01

Раздел 21: Диаграмма Смита

Лекция 31: Диаграмма Смита

Тест 27: T01_L19_P01

Раздел 22: Программное обеспечение

Lecture32: Программное обеспечение

Лекция 33: Программное обеспечение

Тест 28: T01_L20_P01

Раздел 23: Приборы для измерения

Лекция 34: Измерительные приборы

Лекция 35: Измерительные приборы

Тест 29: T01_L21_P01

Раздел 1: Введение Введение в Рахсофт и инструктора

Электротехника и электроника — Оклендский университет

Исследовательский проект — Уровень 9

Студенты должны предоставить отчет о проектной работе, выполненной по теме, назначенной заведующим кафедрой.Работу контролирует один из сотрудников.

Необходимое условие: ELECTENG 310, 311 и 30 очков из ELECTENG 303, 305, 309, 331, 332

Ограничение: ELECTENG 401

Для завершения этого курса студенты должны зарегистрироваться в ELECTENG 700 A и B.

Мобильная беспроводная инженерия

Аспекты проектирования и планирования мобильных радиосистем.Распространение радиоволн для систем мобильной радиосвязи (многолучевое распространение, узкополосные и широкополосные каналы, характеристика каналов и измерения), моделирование распространения (в свободном пространстве, плоская земля, дифракция). Повторное использование частот и помехи, вероятности сбоев, оценка производительности системы, пространственное разнесение, системы MIMO и миллиметровые волны.

Предпосылка: ELECTENG 307 или 721 или 737

Продвинутые энергетические системы — уровень 9

Рынки электроэнергии: структура, ценообразование, оптимизация, дополнительные услуги; Методы защиты энергосистемы; Развитие распределительной сети: Smart Grid, участие со стороны спроса; Теория и применение устройств HVDC и FACT; Интеграция сети возобновляемых источников энергии.

Предпосылка: ELECTENG 731

Ограничение: ELECTENG 738

Продвинутые системы управления — уровень 9

Продвинутая теория современных систем управления с акцентом на методы оптимизации как для детерминированных, так и для случайных процессов. Моделирование динамических систем в пространстве состояний и выбор подходящих критериев эффективности. Адаптивные, нелинейные и скользящие системы управления.Основные концепции дополняются индивидуальным исследовательским проектом, в котором анализируется и решается сложная проблема управления.

Предпосылка: ELECTENG 722

Темы по цифровой обработке сигналов — уровень 9

Углубленное рассмотрение вопросов цифровой обработки сигналов с упором на современные методы. Тематические исследования методов цифровой обработки сигналов, используемых для решения практических задач науки и техники.

Предпосылка: ELECTENG 733

Исследования в области электротехники и электроники 1

Курс повышения квалификации по темам, которые ежегодно определяет руководитель отдела.

Исследования в области электротехники и электронной техники 2

Курс повышения квалификации по темам, которые ежегодно определяет руководитель отдела.

Исследования в области электротехники и электроники 3

Курс повышения квалификации по темам, которые ежегодно определяет руководитель отдела.

Исследования в области электротехники и электронной техники 4

Курс повышения квалификации по темам, которые ежегодно определяет руководитель отдела.

Исследования в области электротехники и электроники 5

Курс повышения квалификации по темам, которые ежегодно определяет руководитель отдела.

Исследования в области электротехники и электронной техники 6

Курс повышения квалификации по темам, которые ежегодно определяет руководитель отдела.

Радиотехника

Согласующие сети, волноводы, конструкция передатчика / приемника, шум, нелинейное поведение, антенны, приложения в вычислительной электромагнетизме. Основы распространения радиоволн, тропосферные эффекты, дифракция, бюджеты линий связи, проектирование линий связи точка-точка, многолучевое распространение, введение в системы покрытия зоны (подвижной радиосвязи). Введение в радиолокационные системы, радиочастотный спектр и стандарты воздействия.

Предпосылка: ELECTENG 307

Ограничение: ELECTENG 421, 737

Современные системы управления

Анализ пространства состояний, связь с методами передаточной функции, управляемость и наблюдаемость, многомерный объект.Компьютерное моделирование. Соображения стабильности. Состояние переменной обратной связи. Цифровые системы управления, проектирование и реализация цифровых контроллеров, адаптивных контроллеров. Нелинейные системы, фазовая плоскость и методы описания функций, метод анализа устойчивости Ляпунова, построение регуляторов для нелинейных систем. Системы с переменной структурой.

Предпосылка: ELECTENG 303 или 331 или 332

Ограничение: ELECTENG 422, MECHENG 720, 724

Специальная тема

Продвинутый курс по темам, которые ежегодно определяет руководитель отдела.

Предварительное условие: ведомственное одобрение

Цифровые коммуникации

Передовые принципы и методы в цифровых системах передачи: цифровые системы с полосой модулирующего сигнала и полосы пропускания. Геометрическое представление сигналов: теория ортонормированных сигналов, корреляционные демодуляторы, оптимальный детектор. Цифровая фазовая (PSK) и частотная (FSK) модуляция. Системы цифровой связи с шумом. Теория информации, теорема о емкости и приложения.Кодирование сигналов и информации: сжатие данных, цифровая передача, обнаружение и исправление ошибок, блочные и сверточные коды. Шум, тепловой шум, коэффициент шума. Теория дорожного движения. Цифровые сети и модель OSI.

Необходимое условие: ELECTENG 303 или 331 и 732

Ограничение: ELECTENG 426, 741

Энергетические системы

Основывается на знаниях компонентов трехфазных энергосистем для понимания моделирования, формулировки и типового анализа, выполняемого предприятиями по передаче, распределению и генерации электроэнергии.Поток нагрузки, неисправность, стабильность и качество электроэнергии. Дополняется лабораториями, где студенты учатся использовать профессиональное программное обеспечение для реализации теоретических аспектов.

Предпосылка: ELECTENG 309

Ограничение: ELECTENG 411

Системы связи

Аналоговая модуляция AM и FM. Шум в системах AM и FM. Модуляторы и демодуляторы AM. Когерентные и некогерентные приемники.Супергетеродинные приемники. Мультиплексирование: FDM, TDM, CDMA. Импульсная модуляция. Теорема Найквиста; Модуляция и мультиплексирование PCM. Цифровая передача в основной полосе частот; оптимальная фильтрация; обнаружение согласованного фильтра; вероятность ошибки. Межсимвольные помехи, кодирование формы сигнала и сжатие данных, передача данных в основной полосе частот. Введение в цифровые системы и модуляции.

Предпосылка: ELECTENG 303 или 331

Ограничение: ELECTENG 412

Цифровая обработка сигналов

Анализ сигналов и систем с дискретным временем и управление ими.Спектральные представления и анализ с использованием z-преобразования, дискретного преобразования Фурье и быстрого преобразования Фурье. Введение в случайные процессы. Аппаратные комплексы для обработки цифровых сигналов.

Предпосылка: ELECTENG 303 или 331 или ENGSCI 311 или 313

Ограничение: ELECTENG 413

Силовая электроника — Уровень 9

Избранные передовые концепции в силовой электронике представлены в рамках индивидуального проекта, основанного на практических и исследовательских работах, с использованием современных топологий преобразователей мощности и поддерживающих лекций, которые включают в себя: индуктивную передачу энергии и управление, проектирование и управление преобразователем постоянного тока в постоянный, дизайн высокочастотных магнитов, полупроводниковые переключатели. , практические вопросы проектирования, управляемые выпрямители и преобразователи ШИМ для обычных и бесщеточных двигателей постоянного тока.

Предпосылка: ELECTENG 305, 310, 311

Ограничение: ELECTENG 414

Зеленые энергетические технологии

Передовые технологии зеленой энергетики с примерами из текущей отраслевой практики и передовыми научными разработками. Темы включают: системы возобновляемых источников энергии, распределенное производство энергии, методы хранения энергии, электрификацию транспорта, преобразователи энергии для интеграции возобновляемых источников энергии, резонансные преобразователи с мягкой коммутацией, беспроводную передачу энергии, новые полупроводниковые устройства, моторные приводы и светодиодное освещение.

Предпосылка: ELECTENG 734

Синтез аналоговых и цифровых фильтров

Концепции фильтров и сетевые функции, обзор методов аппроксимации и частотных преобразований, приводящий к тщательному изучению пассивных, активных и цифровых реализаций фильтров.

Предпосылка: ELECTENG 303 или 331

Ограничение: ELECTENG 416

Продвинутая радиотехника — Уровень 9

Расширенные темы в радиосистемах и проектировании высокочастотного электромагнитного излучения, включая: согласование сетей, волноводов, конструкцию передатчика / приемника, шум, нелинейное поведение, антенны, приложения в вычислительной электромагнетизме.Основы распространения радиоволн, тропосферные эффекты, дифракция, бюджеты линий связи, проектирование линий связи точка-точка, многолучевое распространение, введение в системы покрытия зоны (подвижной радиосвязи). Введение в радиолокационные системы, радиочастотный спектр и стандарты воздействия. Студенты также будут выполнять индивидуальный исследовательский проект, связанный с проектированием высокочастотных систем.

Предпосылка: ELECTENG 307

Ограничение: ELECTENG 421, 721

Избранные темы в Advanced Power Systems — Уровень 9

Рынки электроэнергии: структура, ценообразование, оптимизация, дополнительные услуги; Методы защиты энергосистемы; Развитие распределительной сети: интеллектуальные сети, участие со стороны спроса, интеграция генерального директора / возобновляемых источников энергии и электромобилей.Основные концепции расширяются за счет индивидуального исследовательского проекта, самостоятельной лаборатории защиты и участия отрасли в передовых методах работы с энергосистемами.

Предпосылка: ELECTENG 731

Ограничение: ELECTENG 703

Специальная тема — уровень 9

Продвинутый курс по теме, определяемой ежегодно руководителем отдела. Включает в себя значительный индивидуальный исследовательский проект.

Предварительное условие: ведомственное одобрение

Специальная тема — уровень 9

Продвинутый курс по теме, определяемой ежегодно руководителем отдела. Включает в себя значительный индивидуальный исследовательский проект.

Предварительное условие: ведомственное одобрение

Продвинутая цифровая связь — уровень 9

Расширенные темы современных цифровых систем и сетей связи, в том числе: продвинутая теория и практика цифровой модуляции в однопользовательских и многопользовательских системах связи; продвинутая теория информации, включая кодирование из одного и нескольких источников; современные методы и приложения для контроля ошибок; теория трафика и ее применение в системах и сетях связи.Теоретические знания дополняются передовой лабораторной программой и исследовательскими проектами.

Предпосылка: ELECTENG 303 или 331 и ELECTENG 732

Ограничение: ELECTENG 426, 726

Замковый проект

Командные упражнения на последнем году обучения со студентами, занимающими многопрофильные роли, с упором на электрическую и электронную инженерию, интегрируя технические знания в реалистичные результаты проектирования.Всестороннее исследование открытой, сложной, реальной или синтетической проблемы компьютерной, электрической и программной инженерии с моделированием ограничений профессионального конструкторского бюро. Включает компоненты технического, экономического и экологического воздействия для составления отчета об оценке схемы.

Предварительные требования: 75 баллов из курсов Части III, перечисленных в Графике BE (с отличием) для специализации «Электротехника и электроника»

Проект X — Уровень 9

Студенты должны представить отчет по теме, назначенной соответствующим руководителем отдела.

Предварительное условие: ведомственное одобрение

Проект Y — Уровень 9

Студенты должны представить отчет по теме, назначенной соответствующим руководителем отдела.

Предварительное условие: ведомственное разрешение

Для завершения этого курса студенты должны зарегистрироваться в ELECTENG 788 A и B.

Проект Z — Уровень 9

Студенты должны представить отчет по теме, назначенной соответствующим руководителем отдела.

Предварительное условие: ведомственное одобрение

Исследовательский проект (электрические и электронные) — Уровень 9

Студенты должны представить отчет по теме, относящейся к специализации, как это назначено соответствующим руководителем отдела.

Предварительное условие: ведомственное разрешение

Для завершения этого курса студенты должны зарегистрироваться в ELECTENG 795 A и B или ELECTENG 795

Диссертация по ME (электрические и электронные) — уровень 9

Студенты должны представить диссертацию по теме, назначенной соответствующим заведующим кафедрой.

Предварительное условие: ведомственное разрешение

Для завершения этого курса студенты должны зарегистрироваться в ELECTENG 796 A и B.

Основные сведения о ВЧ-фильтрах »Примечания по электронике

ВЧ-фильтры являются ключевой частью ВЧ-дизайна, поскольку фильтры позволяют выбирать необходимые сигналы и удалять нежелательные.

RF Filters Включает:
RF Filters — основы Характеристики фильтра Основы проектирования ВЧ-фильтров Конструкция фильтра высоких и низких частот Постоянный k-фильтр Фильтр Баттерворта Чебычевский фильтр Фильтр Бесселя Эллиптический фильтр Кристаллический фильтр

Фильтры используются во многих областях электроники.Одна из основных областей их использования — это радиочастота или радиочастотная область.

используются для удаления или приема сигналов, попадающих в определенные области радиочастотного спектра.

Их можно использовать в разных случаях — список приложений практически бесконечен. Их подают в суд в радиоприемниках, чтобы обеспечить избирательность, а также позволить только правой полосе частот входить в последние части набора. Они используются в передатчиках для предотвращения передачи нежелательных или паразитных сигналов.Радиочастотные фильтры используются для того, чтобы гарантировать, что требуемые продукты смешивания из смесителей поступают на следующие стадии. . . список применений RF-фильтров можно продолжить.

Основные типы ВЧ-фильтров

Можно определить четыре типа фильтров. Каждый разный тип отклоняет или принимает сигналы по-разному, и, используя правильный тип радиочастотного фильтра, можно принимать требуемые сигналы и отклонять те, которые не нужны. Четыре основных типа ВЧ-фильтров:

• Фильтр нижних частот: Как видно из названия, фильтр нижних частот является формой фильтра, которая пропускает только нижние частоты.Обычно он номинально плоский до точки отсечки, а затем скатывается.
  Общий отклик фильтра нижних частот Фактическая скорость спада зависит в основном от того, что называется порядком фильтра.

• Фильтр высоких частот: Фильтр высоких частот во многих отношениях является инверсией фильтра низких частот. Он пропускает только сигналы, превышающие частоту среза. Выше этой точки он номинально плоский, а ниже частоты среза РЧ-фильтра характеристика спадает со скоростью, определяемой порядком фильтра.Общий отклик фильтра нижних частот

• Полосовой фильтр: Полосовой фильтр RF пропускает только сигналы в пределах определенных частот. Выше и ниже частоты среза сигналы будут ослабляться, и в пределах допустимого диапазона радиочастот сигналы будут проходить через них. Общий отклик полосового фильтра
• Фильтр отклонения полосы: Фильтр отклонения полосы частот противоположен полосовому фильтру, поскольку он отклоняет сигналы в определенной полосе RF.Эта форма RF-фильтра часто используется для удаления нежелательных сигналов, о существовании которых известно в системе. Ответ фильтра отклонения общей полосы

Характеристики ВЧ фильтра

Фильтр пропускает сигналы в так называемой полосе пропускания. Это полоса частот ниже частоты среза фильтра.

Частота среза фильтра определяется как точка, в которой выходной уровень фильтра падает до 50% (-3 дБ) от уровня внутри полосы при постоянном входном уровне.Частоту среза иногда называют половинной мощностью или частотой -3 дБ.

Полоса заграждения фильтра — это, по сути, полоса частот, которая отклоняется фильтром. Он считается начальным в точке, где фильтр достигает необходимого уровня подавления.

Идеальный фильтр, будь то фильтр нижних, верхних или полосовых частот, не будет иметь потерь в полосе пропускания, то есть на частотах ниже частоты среза. Тогда выше этой частоты в так называемой полосе заграждения фильтр будет отклонять все сигналы.

В действительности невозможно достичь идеального фильтра пропускания, и всегда есть некоторые потери в полосе пропускания, и невозможно добиться бесконечного подавления в полосе заграждения. Также существует переход между полосой пропускания и полосой заграждения, где кривая отклика спадает, при этом уровень подавления повышается по мере того, как частота перемещается от полосы пропускания к полосе заграждения.

Классификация фильтров

могут быть разработаны для удовлетворения различных требований.Несмотря на то, что используются одни и те же базовые конфигурации схемы, значения схемы различаются, если схема разработана в соответствии с разными критериями. В пульсации полосы самый быстрый переход к окончательному спаду, максимальное отклонение вне полосы — вот некоторые из критериев, которые приводят к различным значениям цепи. Этим различным фильтрам даны имена, каждый из которых оптимизирован для отдельного элемента производительности. Ниже приведены три распространенных типа фильтров:

• Константа k: Преимущество фильтра постоянной k состоит в том, что он очень легко вычисляет значения для различных компонентов.Это позволяет легко разработать его с минимальными теоретическими знаниями в области математики, как и в случае со многими другими фильтрами. Однако его производительность не совсем соответствует другим типам фильтров, хотя для многих приложений этого более чем достаточно.

• Фильтр Баттерворта: Этот тип фильтра обеспечивает максимальную равномерность полосы, хотя и обеспечивает более низкое затухание в полосе задерживания, чем фильтр Чебышева. Однако он также может обеспечить лучшую производительность групповой задержки и, следовательно, более низкий уровень перерегулирования.

• Bessel: Этот фильтр обеспечивает оптимальную внутриполосную фазовую характеристику и, следовательно, также обеспечивает наилучшую ступенчатую характеристику. Он часто используется, когда сигналы включают прямоугольные волны и т. Д., Поскольку лучше всего сохраняется форма.

• Chebyshev: Этот фильтр обеспечивает быстрый спад после достижения частоты среза. Однако это происходит за счет колебаний в полосе частот. Чем больше допустимой пульсации в полосе, тем быстрее будет спад.

• Эллиптический: Этот фильтр, также известный как фильтр Кауэра, имеет значительные уровни внутриполосной и внеполосной пульсации, и, как и ожидалось, чем выше допустимая степень пульсации, тем круче он достигает своего предельного спада. .


Существует много различных типов или моделей ВЧ-фильтров. Эти, упомянутые выше, являются одними из наиболее часто используемых, хотя существует очень много других различных типов RF-фильтров.

являются важным элементом практически во всех ВЧ-конструкциях. Фильтры необходимы внутри систем, а также на входе и выходе. Использование фильтров позволяет правильным сигналам достигать требуемых частей схемы, и, таким образом, точность конечного сигнала поддерживается в соответствии с высочайшими стандартами — помехи снижаются, а производительность системы сохраняется на максимально высоком уровне.

Более важные темы по радио:
Радиосигналы Типы и методы модуляции Амплитудная модуляция Модуляция частоты OFDM ВЧ микширование Петли фазовой автоподстройки частоты Синтезаторы частот Пассивная интермодуляция ВЧ аттенюаторы RF фильтры Радиочастотный циркулятор Типы радиоприемников Радио Superhet Избирательность приемника Чувствительность приемника Обработка сильного сигнала приемника Динамический диапазон приемника
Вернуться в меню тем радио.. .

Радиообнаружение и определение дальности — обзор

1.2 Определение эхосигнала от тела

После Второй мировой войны, когда в качестве моделей использовались гидролокатор и радар, несколько практикующих врачей увидели возможности использования импульсно-эхо-методов для исследования человеческого тела. медицинские цели. С точки зрения ультразвука в те дни тело было огромным и неизведанным. Точно так же, как практическая подводная эхолокация должна была подождать, пока не будут доступны ключевые технологии, так и применение эхолокации к телу должно было дождаться подходящего оборудования.Отсутствие подходящих устройств для этих приложений вдохновило рабочих на удивительные вещи с излишками военного снаряжения и адаптировать другие эхолокационные инструменты.

К счастью, в данном случае время было правильным, потому что изобретение сверхзвукового рефлектоскопа Ф. Файерстоуном в 1940 году применило принцип определения расстояния между импульсами и эхом для определения местоположения дефектов в металлах в виде достаточно компактного прибора (Firestone, 1945). Схема базовой системы эхолокации этого типа показана на рисунке 1.1. Передатчик возбуждает преобразователь, который посылает последовательность повторяющихся ультразвуковых импульсов в материал или тело. Эхо-сигналы от различных целевых объектов и границ принимаются и усиливаются, поэтому их можно отображать на осциллографе как запись амплитуды в зависимости от времени. Этот тип дисплея стал известен как «А-линия» (или «А-режим» или «А-осциллограф»), где «А» представляет амплитуду.

Рисунок 1.1. Базовая система эхолокации, показывающая множественные отражения и трапециевидный след внизу.Xmt = передатчик, Rcv = приемник, Amp = усилитель и xdcr = преобразователь

Когда коммерческие версии рефлектоскопа были применены к человеческому телу в Японии, США и Швеции в конце 1940-х — начале 1950-х годов (Goldberg & Kimmelman, 1988), родился новый мир возможностей для медицинской диагностики. Rokoru Uchida в Японии был одним из первых, кто использовал дефектоскопы для определения расстояния между импульсами и эхом в медицинских целях. В Швеции в 1953 г. доктор И. Эдлер и профессор К. Х. Герц обнаружили движения сердца с помощью дефектоскопа и начали то, что позже было названо «эхокардиографией», применением ультразвука для характеристики и визуализации сердца (Edler, 1991).

Медицинский ультразвук в организме человека сильно отличается от многих приложений сонара, которые обнаруживают твердые цели, такие как металлические корабли в воде. В Морском медицинском научно-исследовательском институте доктор Джордж Людвиг, имевший опыт подводной локации во время Второй мировой войны, и Ф. В. Струтерс встроили твердые желчные камни в мускулы собак, чтобы определить возможность их обнаружения с помощью ультразвука. Позже Людвиг (1950) провел ряд измерений скорости звука через время пролета через мышцы рук, ног и бедер.Он обнаружил, что среднее значение составляет c _av = 1540 м / с, что является стандартным значением, используемым до сих пор. Скорость звука, c , может быть определена из времени, t , принятого звуком для прохождения через ткань известной толщины, d , из уравнения, c = d / t . Людвиг обнаружил, что скорости звука удивительно похожи, различаясь в большинстве мягких тканей всего на несколько процентов. Нормализованные измерения скорости звука, сделанные недавно, показаны на рисунке 1.2.

Рисунок 1.2. Акустическая скорость звука различных тканей, приведенная к скорости звука в крови.

Замечательная согласованность скоростей звука для мягких тканей человеческого тела позволяет в первом порядке оценить глубину тканевого объекта на основе их временных задержек в оба конца (импульс-эхо), t _rt и средней скорости звук, c _av , от z = c _av t _rt /2. Этот факт позволяет ультразвуковым изображениям точно отображать геометрию ткани.

В том же исследовании Людвиг также измерил характеристические акустические импедансы тканей. Он обнаружил, что мягкие ткани и органы тела имеют одинаковое сопротивление из-за высокого содержания воды. Характеристический акустический импеданс Z определяется как произведение плотности ρ и скорости звука c или Z = ρc . Коэффициент отражения акустических плоских волн, обычно падающих на поверхность раздела двух тканей с импедансами Z ₁ и Z ₂ , можно определить из соотношения: RF = ( Z ₂ — Z ₁ ) / ( Z ₂ + Z ₁ ).

К счастью, амплитудные коэффициенты отражения для ткани чувствительны к небольшим различиям в значениях импеданса, так что коэффициенты отражения относительно крови (рисунок 1.3) сильно отличаются друг от друга по сравнению с небольшими изменениями значений скорости звука для тех же тканей. (см. рисунок 1.2). Этот случайный диапазон значений коэффициента отражения является причиной того, что можно различать разные типы тканей как для эхолокации, так и для визуализации. Обратите внимание, что коэффициенты отражения нанесены на график в дБ или логарифмической шкале (объяснено в разделе 4.1.1). Например, каждое изменение на -10 дБ означает, что значение коэффициента отражения в 3,2 раза меньше по амплитуде или в 10 раз по интенсивности.

Рисунок 1.3. Коэффициенты амплитудного коэффициента отражения в дБ для различных тканей относительно крови.

Примерно в то же время, в 1949 году, доктор Д. Хоури из Денвера, штат Колорадо, который не знал о работе Людвига, построил в своем подвале низко-мегагерцевый импульсно-эхо-сканер из лишнего радиолокационного оборудования и осциллографа. Хоури и другие сотрудники, использующие оборудование A-line, обнаружили, что мягкие ткани и органы тела из-за их малых коэффициентов отражения и низкого поглощения позволяют проникать упругим волнам через несколько границ раздела тканей (Erikson, Fry, & Jones, 1974). .Это показано на рисунке 1.1. В Миннесоте доктор Джон Дж. Уайлд, английский хирург, который также некоторое время работал в своем подвале, в 1949 году применил импульсные эхо-сигналы в А-режиме для медицинской диагностики, а вскоре после этого вместе с инженером-электриком Джоном М. Ридом разработал оборудование для визуализации. .

Когда идентификация внутренних органов с помощью ультразвука все еще была новинкой, Уайлд использовал тренажер военно-морского РЛС 15 МГц для исследования A-линий для медицинской диагностики. Он сообщил о результатах рака стенки желудка в 1949 году.В 1952 году Уайлд и Рид проанализировали данные А-сканирования груди с частотой 15 МГц. Они использовали область под эхосигналами, чтобы отличить злокачественную ткань от доброкачественной, а также для первой идентификации кист. Эти первые открытия вызвали огромный интерес к диагностике, которая стала важнейшей причиной применения ультразвука в медицине. Позже эта тема разделилась на два лагеря: диагностика, результаты, непосредственно наблюдаемые на ультразвуковых изображениях, и характеристика тканей, данные о состоянии тканей и функции органов, определяемые параметризованными выводами и расчетами, сделанными на основе данных ультразвука.

Live Sound 101: проектирование и настройка звуковой системы для живого оркестра

Если вам было поручено настроить звуковую систему для небольшой группы, которая хочет охватить аудиторию от 300 до 500 человек, существуют различные элементы, оба стратегические и технологические, чтобы рассмотреть. Аудиотехники никогда не имели в своем распоряжении такого широкого спектра оборудования и техники для усиления звука. Выбор доступных технологий и продуктов может быть огромным, поэтому давайте поговорим о некоторых вариантах.

Выбор динамика

Ваш выбор докладчиков должен основываться на требованиях к охвату и размеру помещения. Есть некоторые моменты, которые следует учитывать в отношении формы комнаты и того, как динамики будут взаимодействовать с границами, такими как стены, потолок и пол.

Вы хотите получить лучшие колонки, которые позволяет ваш бюджет. Начните с выяснения того, что вы можете себе позволить, а затем определите, что лучше всего звучит для вас в этом ценовом диапазоне. Всегда слушайте динамики перед покупкой, так как не все они одинаковы.Выбирая динамик, вам следует обращаться к листу технических характеристик, который должен быть легко доступен у наиболее уважаемых производителей. Наиболее важные характеристики, которые необходимо знать, — это частотная характеристика , выходное звуковое давление и дисперсия . Если вы используете пассивные динамики, вам необходимо знать мощность и импеданс (сопротивление в омах) .

Полнодиапазонный динамик с частотной характеристикой от 60 Гц до 18 кГц может подойти для многих музыкальных жанров, таких как кантри, фолк или фолк-рок, где бочка и бас не требуют дополнительной мощности.Для рока, металла, поп, хип-хопа, EDM и т. Д. Вам понадобится сабвуфер. Сабвуфер расширяет частотную характеристику до 45 Гц или ниже и дает полнодиапазонным динамикам дополнительный запас по пространству и увеличенную выходную мощность. ;

Уровень звукового давления динамика определяет, насколько громко динамик на заданном расстоянии (обычно 1 метр). Большинство спецификаций показывают пиковые и непрерывные выходы. Пик — это то, насколько громко динамик при громких переходных процессах, а непрерывный выход — это средняя громкость.Это хороший показатель того, как динамик работает динамически. Уровни звукового давления (SPL) уменьшатся на 6 дБ с увеличением расстояния вдвое. Если бы громкоговоритель был способен выдавать 135 дБ на расстоянии 1 м, то 2 м имели бы уровень звукового давления 129 дБ. Удвоив расстояние до 4 м, динамик будет выдавать 123 дБ и так далее. Еще одно соображение заключается в том, что удвоение громкоговорителей приведет к увеличению на +3 дБ. Если динамик имеет пиковую мощность 135, добавив еще один динамик, выходной сигнал увеличится до 138 дБ.

Дисперсия — это способ проецирования звука из динамика по горизонтали и вертикали. Это невероятно полезно для определения расположения динамиков, так как вы можете направить звук подальше от границ, таких как стены и потолки. Например, динамик с горизонтальной дисперсией 60 градусов может хорошо работать в узкой комнате, в то время как добавление дополнительного динамика может увеличить дисперсию до 120. Цель состоит в том, чтобы охватить всю аудиторию, направляя звук от стен. .Многие динамики спроектированы для соединения за счет использования корпуса в форме трапеции, а не в квадратном или прямоугольном корпусе. Трапециевидная конструкция позволяет легко разместить динамики, поскольку они могут быть размещены вместе в сплоченной группе или массиве, что обеспечивает соединение с уменьшенными помехами между динамиками.

Вертикальная дисперсия определяет, насколько высоки должны быть полнодиапазонные вершины, чтобы обеспечить надлежащее звуковое покрытие для аудитории. Существует множество способов настройки системы с точки зрения высоты и того, следует ли использовать укладку грунта, стойки для динамиков, строительные леса или фермы, чтобы поднять динамик достаточно высоко, чтобы обеспечить расширенное покрытие.Чем выше динамик, тем дальше распространяется звук. Если он будет слишком высоким, будет потеряна удар спереди. Недостаточно высокая может привести к тому, что звук будет слишком громким для переднего ряда.

Для наших целей я предлагаю установить вершины на уровне плеч и головы, примерно на 5–6 футов от пола.Если вы используете сабвуферы, вы можете попробовать положить верхние части поверх сабвуферов. Многие громкоговорители предлагают крепления на опоре для использования со стойками для громкоговорителей. Это самый простой способ получить нужную высоту, особенно если у вас нет нескольких субмаринов для создания стека грунта. По крайней мере, вы хотите, чтобы ваш высокочастотный драйвер был над головами людей в аудитории.

Активное против пассивного

У активных и пассивных динамиков есть свои плюсы и минусы.Активные громкоговорители проще всего развернуть со встроенными усилителями, которые согласованы с компонентами громкоговорителей (вуферы, среднечастотные и твитеры — обычно компрессионные драйверы). Они также имеют кроссоверы, которые изолируют и направляют диапазоны частот к каждому компоненту, и встроенные ограничители для защиты драйверов. Трехполосный активный динамик будет иметь два или более встроенных кроссовера, которые изолируют высокие, средние и низкие частоты. Преимущество активных колонок — простота настройки и эксплуатации.Для них требуется только линейный вход, и вам не нужно использовать отдельные усилители для их питания.

Для пассивных громкоговорителей требуется усилитель, акустические кабели, а также может потребоваться внешний кроссовер и другая обработка сигнала. Некоторые пассивные динамики будут использовать внутреннюю кроссоверную сеть, которая работает так же, как активные динамики. Другие динамики спроектированы как двухканальные или трехканальные, что может быть преимуществом, поскольку позволяет лучше контролировать компоненты динамика, но также требует отдельного усилителя для каждого компонента динамика.Если вы решите использовать пассивную акустическую систему, вам необходимо обратиться к спецификации, предоставленной производителем, чтобы выбрать подходящий усилитель (усилители).

Входной диапазон динамика обычно задается в непрерывных, программных и пиковых измерениях мощности. Скорее всего, вы увидите непрерывный выход и либо программу, либо пик.Общее правило — это удвоение непрерывных результатов в программе, в то время как удвоение программы дает максимальную производительность. Например, предположим, что у нас есть динамик на 4 Ом, которому требуется 600 Вт непрерывной выходной мощности, программная выходная мощность 1200 Вт и пиковая выходная мощность 2400 Вт.

Вопрос, который задают многие, — сколько энергии мне нужно? Действительно ли мне нужен усилитель мощностью 2400 Вт для питания этой колонки? Ответ зависит от вашего общего требуемого уровня звукового давления. Смотрим на характеристики динамика.Мы видим, что он предлагает значение непрерывного выходного звукового давления 128 дБ и пиковое выходное звуковое давление 134 дБ. Допустим, вы хотите, чтобы уровень звукового давления на выходе составлял 105 дБ на расстоянии 50 футов от динамика. Помните, что каждое удвоение расстояния снижает уровень звукового давления на 6 дБ. Требование к программной выходной мощности динамика составляет 131 дБ на расстоянии 1 м. 16 метров или 52,8 футов обеспечат уровень звукового давления 107 дБ, поэтому вы можете безопасно использовать усилитель мощности 1200 Вт для достижения своей цели. Если мы удвоим программную мощность с 1200 Вт до 2400 Вт, вы получите дополнительные 3 дБ.Я считаю, что нужно покупать больше мощности, чем необходимо для поддержания запаса мощности. Это, конечно, зависит от бюджета, потому что некоторым динамикам может потребоваться пиковая выходная мощность до 11000 Вт, что подтолкнет вас к другому классу усилителей с гораздо более высокой ценой.

Еще одно соображение — импеданс или сопротивление динамика. Вам нужно будет проконсультироваться со спецификациями усилителя, чтобы определить, какую мощность усилитель может выдавать при заданном импедансе. Большинство производителей могут похвастаться максимальной мощностью обоих каналов при минимальном сопротивлении.При подборе усилителя к динамику важно учитывать номинальное сопротивление и мощность. Например, усилитель мощностью 4000 Вт (2000 Вт на канал) при 2 Ом реально выдает 1400 Вт при 4 Ом и 850 Вт при 8 Ом. Наш примерный динамик имеет импеданс 4 Ом, который легко может быть запитан от нашего усилителя мощностью 4000 Вт.

Некоторые производители усилителей указывают потребляемую мощность как 1/8 мощности, 1/3 мощности и полную мощность. 1/8 мощности обеспечивает усиленный сигнал ниже встроенных ограничителей ограничения, в то время как 1/3 мощности приводит к тому, что ограничители ограничения иногда мигают.На полной мощности ограничители будут работать постоянно. При включении ограничителей клипа вы фактически округляете звуковой сигнал, чтобы предотвратить искажение, но сигнал звука будет скомпрометирован. Я предпочитаю запускать усилители на 1/8 мощности, что даст большой запас по пространству без квадратуры сигналов. Вы также можете использовать усилитель более высокого класса на 1/8 мощности, не опасаясь повредить динамики. Помните, что самый быстрый способ взорвать динамик — это снизить его мощность.

также бывают активными и пассивными с одинаковыми достоинствами и недостатками.Есть много различных дизайнов, которые могут предложить выдающиеся результаты. Лучшая цена, которую я рекомендую, — Yorkville ES18P. Это автономная 18-дюймовая конструкция, нагружаемая задним рупором, с огромной выходной мощностью, которая конкурирует или превосходит большинство двойных 18-дюймовых конструкций.

В зависимости от ваших настроек и количества сабвуферов, вы получите более стабильные результаты, если разместите все сабвуферы вместе. Размещение двух сабвуферов вместе даст усиление звукового давления на 3 дБ, и они соединятся без помех.Стереофоническая подконфигурация может создавать нулевые точки в комнате, где определенные частоты компенсируют друг друга. Другие уловки для максимизации басов — это разместить сабвуферы возле стены или угла, так как каждая из границ усилит звук и поможет загрузить комнату. Моя любимая конфигурация — объединить четыре сабвуфера по центру (2 в ширину и 2 в высоту).

Акустические процессоры

Независимо от того, используете ли вы активные колонки или пассивные колонки с усилителем, вы должны инвестировать в процессор колонок.На мой взгляд, это самое важное снаряжение, которое сэкономит вам время, деньги и избавит от головной боли. Процессор громкоговорителей объединяет несколько процессоров в процессор сигналов, устанавливаемый в стойку. Вы найдете усиление, эквалайзер, задержку, кроссоверы и ограничение как для входа, так и для выхода. Типичный процессор может иметь стерео вход и шесть выходов. Входы будут иметь 6-8-полосный параметрический эквалайзер и / или графический эквалайзер, а также системную задержку. Каждый выход на вашем процессоре будет предлагать усиление, 4-полосный параметрический эквалайзер, задержку для синхронизирующих по времени компонентов громкоговорителей в приложении с двумя или тремя усилителями или широкополосный динамик и сабвуфер.

Вы также найдете цифровые кроссоверы с полосовыми фильтрами Бесселя, Баттерворта и Линквица-Райли. Каждый кроссовер предлагает настройку высоких и низких частот с выбираемыми типами фильтров. Для верхних частот я обычно устанавливаю HPF на 96 Гц с фильтром Linkwitz-Riley 24 дБ на октаву, а LPF — на выключенное. Для сабвуферов я установил ФНЧ на 96 Гц на фильтре Линка-Райли 24 дБ на октаву и на ФВЧ на 30 Гц на фильтре Баттерворта 48 дБ. Основное внимание уделяется кроссоверу между LPF сабвуфера и HPF верхнего.Фильтр Link-Riley с 24 дБ на октаву сохраняет ровную частотную характеристику там, где пересекаются и сабвуфер, и верх.

Примечание. Задержка процессора громкоговорителей не является эффектом цифровой задержки, поскольку она предназначена для буквально задержки сигнала на установленную величину и не предлагает настройки «влажный / сухой». Если производитель предлагает настройки временной задержки для ваших динамиков, вы можете использовать их для согласования времени верхних и нижних частот. LS-801P имеет задержку 3 мс, поэтому регулировка верхних частот для соответствия внутренней задержке сабвуферов обеспечит когерентный и точный по фазе волновой фронт.Если у вас нет спецификаций, вы можете инвестировать в систему измерения, такую ​​как SMAART. Если у вас есть iPhone или iPad, вы можете приобрести приложение AudioTools от Studio Six Digital, которое поможет вам измерить и откалибровать вашу звуковую систему.

Аналоговые микшеры и цифровые микшеры

Аналоговые микшеры — это основа любой аудиосистемы, они различаются по цене и характеристикам. Есть несколько стойких энтузиастов аналогового звука, которые не станут переходить к цифровым микшерным пультам, поскольку они считают, что аналоговые компоненты звучат лучше цифровых.Если вы микшируете живую группу, вам понадобятся дополнительные сигнальные процессоры для формирования звука каждого инструмента. Большинство аналоговых микшерных консолей предлагают встроенный четырехполосный параметрический эквалайзер, который помогает сбалансировать тональный звук и выделяет место для каждого инструмента в миксе. Редко можно найти аналоговые консоли со встроенными динамиками, доступными на каждом канале. Следовательно, полностью аналоговая установка потребует нескольких стоек оборудования для дополнительной обработки сигнала, такой как сжатие и вентили для каждого канала.

Еще один аспект, который следует учитывать, — это использование клиновидных мониторов или сценических мониторов. Это колонки, которые обычно находятся на полу под углом к ​​исполнителям, предлагая специальный микс, который позволяет музыкантам слышать себя на сцене. Обратная связь может стать проблемой, поэтому потребуется использование графических эквалайзеров для удаления частот, которые имеют обратную связь.Добавьте дополнительные сигнальные процессоры, такие как мультиэффекты, задержки и ревербераторы, и вы увидите, что аналоговая установка может звучать лучше, но будет стоить больше денег с дополнительной обработкой сигнала, плюс есть дополнительные стойки, кабели, устранение неполадок и обслуживание.

за последние годы добились значительных успехов в отношении качества звука и цен, сравнимых со многими аналоговыми консолями по умеренным ценам. Цифровые микшеры предлагают лучшее решение для любой гастрольной группы с большим количеством каналов, каждый из которых имеет четырехполосный эквалайзер, компрессию и стробирование.Кроме того, каждый выход оснащен графическим эквалайзером для звукового сигнала мониторов. Многие микшеры имеют внутренние эффекты с восемью слотами вставок для использования с внутренними посылками. Вы по-прежнему можете использовать свое любимое подвесное оборудование, но цифровая платформа значительно сокращает его количество. Еще одно преимущество цифрового микшера — возможность беспроводного управления. Многие микшеры предлагают приложения для управления iOS и Android.

Если FOH находится не в желаемом месте, инженер может перемещаться по комнате, чтобы внести осознанные изменения в соответствии с точкой зрения аудитории.Это также позволяет звукоинженеру настраивать мониторы со сцены, стоя рядом с музыкантами. Многие микшерные платформы позволяют настраивать несколько устройств, в которых участники группы могут настраивать свой собственный микс в реальном времени, позволяя инженеру FOH сосредоточиться на основном миксе. Другие функции, которые теперь включены в цифровую платформу, включают спектральный анализ и анализатор в реальном времени (RTA) для настройки мониторов или всего микса. Тем не менее, я все же рекомендую специальный процессор динамиков для настройки звуковой системы.

Сценические змеи и сценические ящики

Сценический бокс или многоканальная змейка очень полезны для уменьшения беспорядка на сцене. В некоторых более крупных сценических установках используется разветвитель, который разделяет сигнал от всех источников звука на сцене между FOH и мониторами. У большинства полос среднего уровня обычно нет специального инженера по монитору, поэтому инженер FOH будет выполнять как основные обязанности по микшированию, так и мониторингу. При аналоговой настройке вы будете работать с 16-24-канальной звуковой змеей с длиной кабеля более 100 футов.В барабанной установке может быть от 8 до 12 микрофонов, настроенных для захвата звука, поэтому выделенная вспомогательная змея позволяет сократить длину микрофонного кабеля и сделать более чистую настройку сцены.

Использование змейки перед переходом к змейке главной сцены сведет к минимуму путаницу кабелей на сцене. Многие цифровые микшеры предлагают цифровые сценические блоки, которые функционируют как аналоговая сценическая змейка, только вместо многоканального кабеля с 16–24 парами цифровая змейка будет использовать один кабель CAT5 для подключения к микшеру в позиции FOH.Это значительно сокращает вес и время настройки всей системы.

Микрофоны

Чтобы музыканты были услышаны, используются микрофоны для записи вокала, гитарные усилители и барабаны. Основа живой музыки — использование динамических микрофонов. Существует много производителей микрофонов, но фаворитом большинства клубов по-прежнему остается Shure SM58 для вокала и SM57 для инструментов. Со временем они доказали свою ценность, так как отлично звучат и обладают невероятной прочностью.Они буквально выдерживают избиение и продолжают работать. Если есть бюджет и желание приобрести беспроводные микрофоны, я настоятельно рекомендую цифровые микрофоны Shure GLXD или QLXD. GLXD — доступный вариант с чистым, чистым звуком без каких-либо артефактов, простой настройкой и встроенным зарядным устройством в приемнике.

Вкладыши в мониторы

Многие группы предпочитают отказаться от использования сценических мониторов и выбрать внутриканальные наушники (IEM). Я много лет использую систему персонального мониторинга Shure PSM300 начального уровня и добился отличных результатов.С цифровым микшером настройка и управление становятся еще проще, в результате чего музыканты очень довольны, которые могут установить свой собственный мониторный микс без чрезмерной сценической громкости.

В заключение

Как видите, есть много направлений, которые можно выбрать при настройке звуковой системы для вашей группы или мероприятия: аналоговые микшеры против цифровых микшеров; пассивные динамики и сабвуферы против активных конструкций. У каждого есть свои плюсы и минусы. Самое главное — использовать уши при принятии решений.Всегда слушайте колонки перед покупкой и, если возможно, демонстрационные колонки и сабвуферы вместе, особенно если вы используете разные бренды. Я не могу достаточно рекомендовать важность наличия выделенного процессора динамика для любой системы, независимо от ее размера и бюджета.

Страница не найдена | Интерференционная техника

Международный симпозиум 2021 по микроволновому излучению (IMS2021) Общества теории и техники микроволнового излучения IEEE пройдет 7–10 июня 2021 года во Всемирном конгресс-центре штата Джорджия в Атланте, штат Джорджия.Сердечно приглашаем вас присоединиться к нам в Атланте, на пересечении коммуникаций, аэрокосмической, автомобильной,

IoT и других новых технологий, чтобы узнать о последних разработках в теориях, методах, устройствах, системах и приложениях перехода от МГц к ТГц. IMS2021 является центральным элементом Microwave Week 2021, которая состоит из трех конференций, включая симпозиум RFIC (www.rfic-ieee.org) и конференцию ARFTG (www.arftg.org).

Новинка этого года: IMS будет гибридной конференцией — как очно, так и виртуально.Подробности будут сообщены в ближайшее время.

Неделя микроволнового излучения, с более чем 8000 участников и 600 промышленных выставок современной микроволновой продукции, является крупнейшим в мире собранием профессионалов в области радиочастот (РЧ) и микроволнового излучения, охватывающих диапазоны от МГц до ТГц, и является наиболее важным форумом. за последние достижения в области исследований и практики в этой области. IMS2021 предлагает что-то для всех, в том числе следующее:

● Техническая программа — устные / стендовые сессии, семинары, технические лекции и панельные / общие заседания

● Саммит Connected Future Summit (ранее 5G Summit), демонстрирующий беспроводные технологии следующего поколения для мобильность, V2X и IoT

● RF Bootcamp, предназначенный для студентов, инженеров и менеджеров из инженерных дисциплин, не связанных с микроволновым излучением

● Ярмарка вакансий для студентов, предлагающих возможности трудоустройства в рамках нашего сообщества экспонентов

● Семинары для участников и семинары по применению с презентациями выдающиеся технологи наших экспонентов, рассказывающие о технологиях, лежащих в основе их продукции

● Специальная зона для малого бизнеса / предпринимателей на этаже экспонента

● Льготные цены для студентов с SUPERPASS, открывающими доступ ко всем мероприятиям конференции

● Конкурсы на лучшую отрасль Бумага, Документ о передовых методах работы, Студент Бумажная премия, трехминутная диссертация (3MT), студенческие конкурсы дизайна и студенческие демонстрации; студенческое демонстрационное мероприятие для демонстрации прототипов, разработанных студентами и представленных в технических документах

● Project Connect для недостаточно представленных студентов инженерных специальностей из числа меньшинств, а также докторантуры.D. Студенческая инициатива для новых студентов

● Сетевые мероприятия для энтузиастов любительского радио (HAM), женщин в инженерии (WIE) / женщин в микроволновых печах (WIM) и молодых специалистов (YP)

● Программа STEM с практическими занятиями и выставки, призванные помочь учащимся средних и старших классов расширить свое понимание того, что значит быть инженером.

● Гостевые номера и экскурсионные программы для посетителей и их гостей

● Новые технические области на физическом уровне от RF до миллиметрового диапазона безопасность, квантовая электроника и AI / ML для радиочастот и микроволнового излучения

Подача документов: авторам предлагается представить технические документы, описывающие оригинальные работы по теории и методам радиочастот, миллиметровых волн и терагерцевого диапазона.Крайний срок подачи заявок — 16 декабря 2020 года. Для обеспечения анонимности как авторов, так и рецензентов будет использоваться процесс слепой рецензии. Подробные инструкции по отправке работ, соответствующих требованиям для слепого рецензирования, можно найти на сайте www.
