Перемотать динамик. Ремонт и перемотка динамика своими руками: пошаговая инструкция

Как правильно разобрать динамик для ремонта. Какие инструменты и материалы потребуются для перемотки катушки. Пошаговый процесс намотки новой катушки динамика. Как собрать и настроить отремонтированный динамик. На что обратить внимание при испытании после ремонта.

Подготовка к ремонту динамика

Прежде чем приступать к ремонту вышедшего из строя динамика, необходимо тщательно подготовиться. Это поможет выполнить работу качественно и избежать типичных ошибок. Какие шаги нужно предпринять на подготовительном этапе?

Сбор информации о динамике

В первую очередь следует собрать всю доступную информацию о ремонтируемом динамике:

• Модель и производитель
• Мощность и сопротивление
• Рабочий диапазон частот
• Размеры диффузора и магнита
• Параметры звуковой катушки (диаметр провода, количество витков и слоев)

Эти данные помогут правильно подобрать материалы для ремонта и намотать новую катушку с нужными характеристиками.

Подготовка инструментов и материалов

Для ремонта динамика потребуются следующие инструменты и материалы:

• Отвертки, пинцет, нож
• Паяльник и припой
• Растворитель для разборки (ацетон, 646)
• Клей для сборки (БФ-2, эпоксидный)
• Провод для намотки катушки нужного диаметра
• Тонкий картон или бумага для каркаса катушки
• Оправка для намотки

Заранее подготовленный набор инструментов и материалов позволит выполнить все этапы ремонта без вынужденных перерывов.

Разборка динамика

Аккуратная разборка динамика — важный этап, от которого зависит успех всего ремонта. Как правильно разобрать динамик, не повредив его детали?

Отсоединение проводов

Первым делом нужно отпаять или отсоединить провода, идущие от катушки к клеммам динамика. Делать это нужно аккуратно, чтобы не повредить тонкие проводники.

Размягчение клеевых соединений

Для разборки понадобится растворитель (ацетон или 646). Им нужно обильно смочить места склейки:

• По краям диффузора
• В месте крепления центрирующей шайбы
• По периметру пылезащитного колпачка

После нанесения растворителя динамик помещают в полиэтиленовый пакет на 10-15 минут, чтобы клей размягчился.

Отделение диффузора и центрирующей шайбы

Размягченный диффузор аккуратно отделяют от корзины. Центрирующую шайбу поддевают тонким ножом или скальпелем. Если какие-то участки плохо отходят, можно повторно обработать их растворителем.

Намотка новой катушки

Намотка катушки — самый ответственный этап ремонта динамика. От ее качества напрямую зависит, как будет работать восстановленный громкоговоритель. Как правильно намотать новую катушку?

Изготовление каркаса

Для каркаса катушки используют тонкую плотную бумагу или специальный картон. Вырезают полоску нужной ширины (равной высоте катушки) и наматывают на оправку подходящего диаметра. Каждый виток промазывают клеем. После высыхания каркас должен легко сниматься с оправки.

Намотка обмотки

Намотку выполняют в два слоя, виток к витку. Количество витков в каждом слое должно соответствовать оригинальной катушке. Первый виток закрепляют клеем. После намотки первого слоя его пропитывают клеем и дают высохнуть. Затем наматывают второй слой и снова пропитывают.

Пропитка и сушка

Готовую катушку тщательно пропитывают термостойким клеем (лучше всего БФ-2). После этого ее необходимо просушить при температуре 120-140°C в течение 2-3 часов. Это обеспечит надежное склеивание витков.

Сборка отремонтированного динамика

После намотки новой катушки можно приступать к сборке динамика. Важно выполнить ее правильно, чтобы обеспечить нормальную работу громкоговорителя. Каков порядок сборки?

Приклеивание катушки к диффузору

Намотанную катушку аккуратно приклеивают к диффузору, стараясь расположить ее максимально ровно. Для этого лучше использовать клей, который при необходимости можно будет растворить.

Центровка подвижной системы

Очень важно правильно отцентровать катушку относительно магнитного зазора. Для этого используют тонкую пленку, которую вставляют между катушкой и магнитом. Диффузор должен свободно двигаться без задеваний.

Приклеивание центрирующей шайбы

Отцентрованный диффузор с катушкой фиксируют, приклеивая центрирующую шайбу. Ее края тщательно проглаживают, чтобы обеспечить равномерное натяжение.

Подключение проводов

На завершающем этапе припаивают провода от катушки к клеммам динамика. Соединения должны быть надежными, без риска отрыва при работе.

Настройка и проверка отремонтированного динамика

После завершения сборки необходимо тщательно проверить работу отремонтированного динамика. На что следует обратить внимание при тестировании?

Проверка подвижности диффузора

Сначала проверяют свободный ход диффузора, нажимая на него пальцами. Движение должно быть плавным, без заеданий и посторонних звуков.

Измерение сопротивления

Омметром измеряют сопротивление катушки. Оно должно соответствовать номинальному значению для данной модели динамика.

Проверка звучания

Динамик подключают к усилителю и проверяют его звучание на разных уровнях громкости. Звук должен быть чистым, без искажений и посторонних призвуков.

Прогрев катушки

Для окончательного закрепления клея рекомендуется прогреть катушку, подав на динамик сигнал небольшой мощности в течение нескольких часов.

Типичные ошибки при ремонте динамиков

При самостоятельном ремонте динамиков нередко допускаются ошибки, которые могут свести на нет все усилия. Каких ошибок следует избегать?

Неправильный подбор провода

Использование провода неподходящего диаметра приведет к изменению характеристик динамика. Важно точно подобрать провод по сечению и типу изоляции.

Небрежная намотка катушки

Неравномерная намотка, перехлесты витков, пропуски — все это ухудшит работу динамика. Наматывать нужно очень аккуратно, виток к витку.

Недостаточная пропитка клеем

Скупиться на клей при пропитке катушки нельзя. Непропитанные участки могут привести к появлению дребезга при работе.

Нарушение центровки

Плохо отцентрованная катушка будет задевать за магнитную систему. Это вызовет искажения звука и быстрый выход динамика из строя.

Профилактика поломок динамиков

Чтобы динамики служили долго и не требовали ремонта, важно соблюдать ряд правил эксплуатации. Какие меры помогут предотвратить поломки?

Соблюдение мощностного режима

Не следует подавать на динамики сигнал, превышающий их номинальную мощность. Перегрузка — частая причина выхода из строя.

Защита от пыли и влаги

Попадание пыли и влаги в зазор магнитной системы может привести к заклиниванию катушки. Динамики нужно периодически очищать.

Аккуратное обращение

Удары, падения, сильное надавливание на диффузор могут повредить хрупкие детали динамика. С ними нужно обращаться бережно.

Правильное подключение

Неправильная полярность подключения или короткое замыкание способны вывести динамик из строя. Соединения должны быть надежными.

Как самому перемотать динамик — MOREREMONTA

Кроме повреждения подвеса, диффузора и попадания механических частиц в зазор магнитной системы, владельцам акустических систем иногда приходится встречаться с более серьёзным дефектом. Это перемотка динамика своими руками. Точнее его звуковой катушки. В редких случаях перематывать приходится и исправную катушку, если этого требует согласование громкоговорителей с усилителем низкой частоты. Перемотка требует полной разборки, кроме магнитной системы. Основные электродинамические головки, используемые в бытовой технике, имеют не разборную конструкцию. Только головки большой мощности, применяемые для озвучивания больших площадей, допускают многократный демонтаж, с последующей сборкой.

Как перемотать динамик своими руками

Если отказал громкоговоритель акустической системы не следует сразу его извлекать и начинать разбирать. Часто причиной отказа является обычный обрыв соединительных проводов в колонке или проводников, идущих от звуковой обмотки к контактам громкоговорителя. Только после проверки всех цепей с помощью тестера можно приступать к демонтажу. Чтобы извлечь катушку динамика нужно последовательно выполнить ряд операций. Все работы нужно проводить на удобном столе. Сначала нужно вынуть громкоговоритель из акустической системы, отпаяв соединительные провода и отвернув винты крепления. Затем отпаять проводники, идущие от звуковой обмотки на контактную колодку. Это делать нужно очень аккуратно, поскольку соединительные проводники имеют структуру канатика, где тонкие медные жилы перевиты с тонкими хлопковыми нитками.

Как наматываются катушки на динамиках

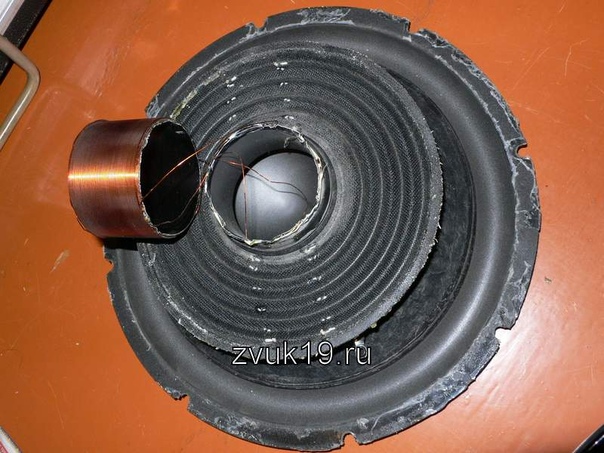

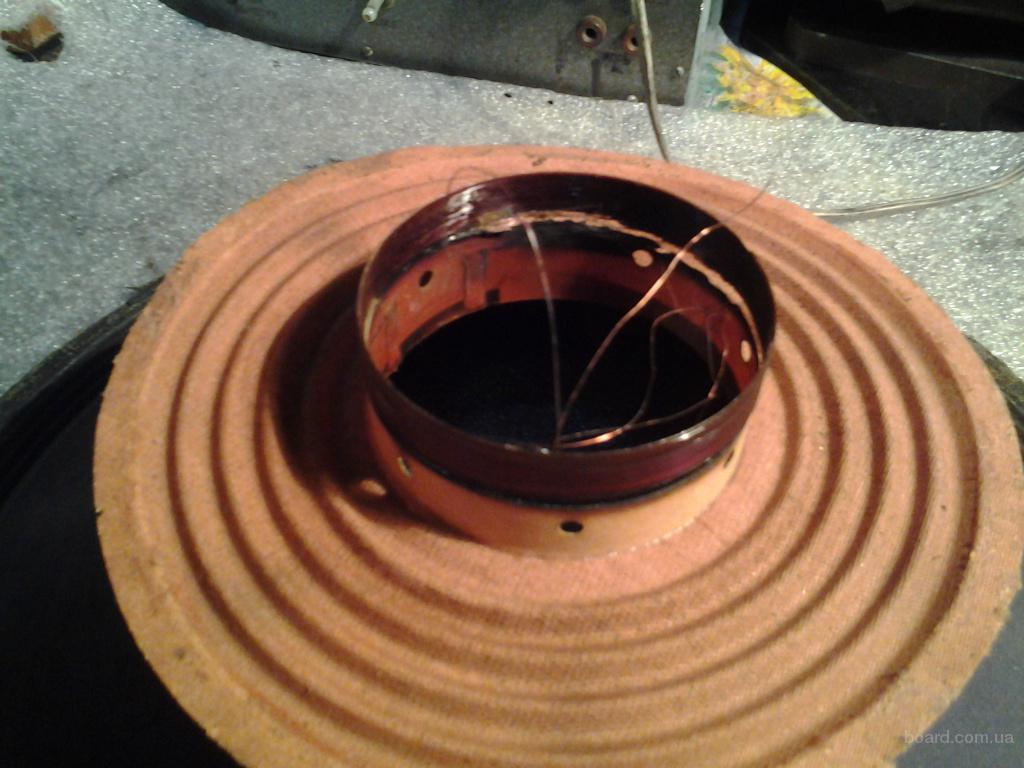

Замена или перемотка катушки динамика своими руками начинается с отклеивания всех элементов подвижной системы. Сначала нужно демонтировать пылезащитный колпачок или мембрану, которая имеет форму купола и располагается в центральной части диффузора.Для того чтобы отделить его без повреждений следует нанести растворитель на место приклеивания по периметру колпачка. Можно использовать пластиковый шприц, на который надета игла со сточенным кончиком. В шприц заливается растворитель и тонкой полоской наносится на место склейки. Наносить растворитель нужно очень аккуратно, чтобы он не растекался по поверхности диффузора. Использовать для этой цели кисточку не рекомендуется, так как от неё может оторваться волос и попасть в зазор магнитной системы.

Клеевые составы на разных моделях могут отличаться, поэтому начинать лучше всего со спирта и потом переходить на более активные вещества, такие как растворитель 646 или ацетон. Чтобы предотвратить быстрое испарение растворителя, после нанесения, динамическую головку нужно поместить в полиэтиленовый мешок. Через 10 минут мембрана легко отделяется с помощью тонкой пластинки.

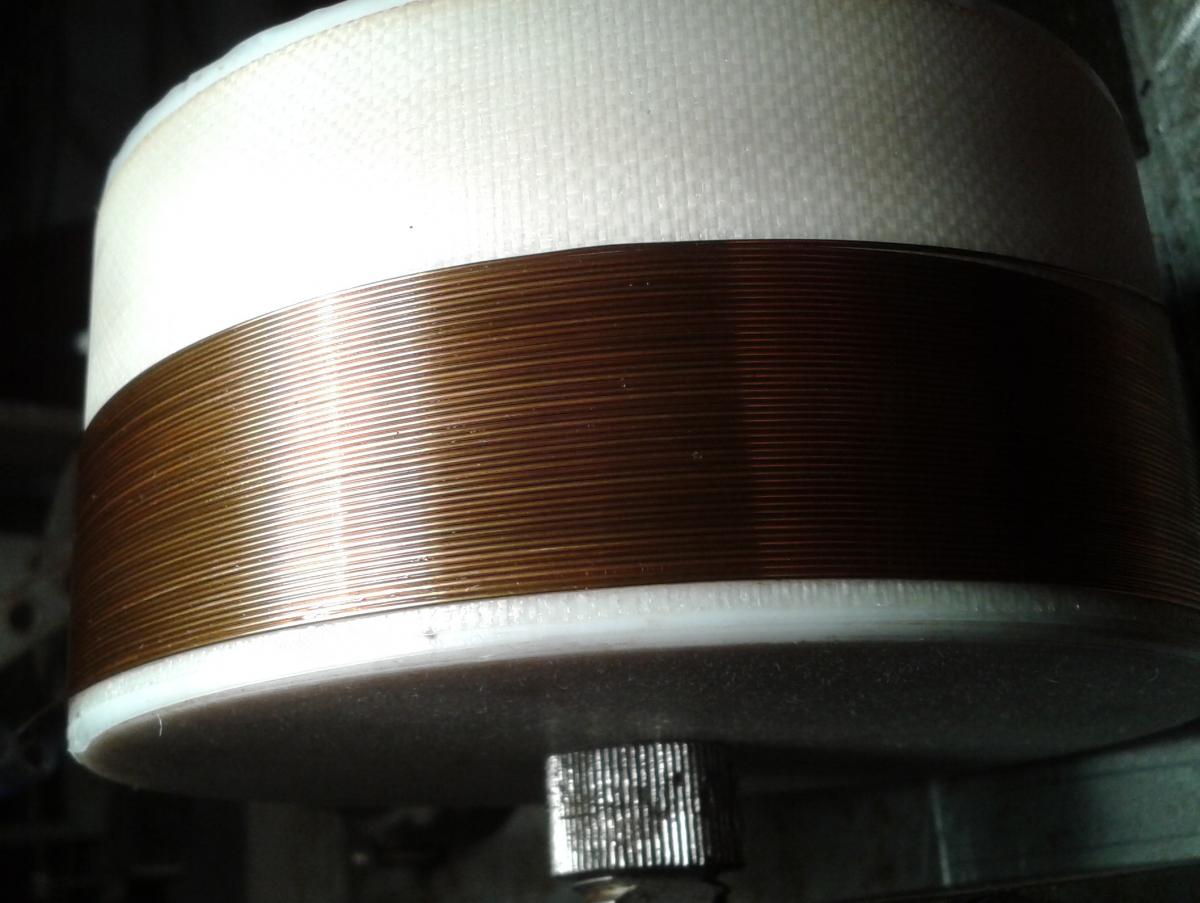

Намотка катушки динамика

Далее нужно таким же способом отклеить диффузор. Периметр акустического отражателя достаточно большой, поэтому отделять его следует постепенно. Сначала обильно пропитывается растворителем небольшой участок. Через некоторое время, когда растворитель впитается, нужно тонкой и острой пластиной отделить край диффузора от металлической корзины. Чтобы он не приклеился обратно, под него подкладывается тонкая пластинка из пластика. Постепенно так обрабатывается весь периметр. Следующий этап разборки это отделение центрального подвеса. Это не всегда удаётся сделать. Этот элемент конструкции может быть приклеен настолько надёжно, что даже продолжительная обработка места склейки растворителем не всегда приводит к нужному результату. В этом случае придётся срезать центральный подвес. Это нужно делать очень острым предметом и как можно ближе к месту склейки. Тогда конструкцию можно восстановить без проблем. После того как диффузор вместе со звуковой обмоткой окажется снят, нужно заклеить скотчем зазор магнитной системы, чтобы избежать попадания туда каких-либо механических частиц.

Ремонт обмотки катушек динамиков своими руками обычно заключается в двух операциях. Это восстановление «слетевших» витков и полная перемотка изделия. Бывает, что измерение сопротивления обмотки показывает, что обмотка цела, но некоторые витки отклеились и создают препятствие нормальному её перемещению в магнитной системе. В этом случае нужно аккуратно пинцетом или другим инструментом уложить витки на место. Работа кропотливая, трудоёмкая и требует времени. Лучше всего укладывать и выравнивать по 1-2 витка фиксируя их с помощью клея. В качестве клея используется БФ-2, БФ-4 или любой клеящий состав на спиртовой основе. В крайнем случае, провод для катушек динамиков можно фиксировать клеем на нитроцеллюлозной основе. Если в процессе работы тонкий провод оборвался, то придётся перематывать катушку динамика, полностью удалив старую намотку.

Как сделать обмотку динамика

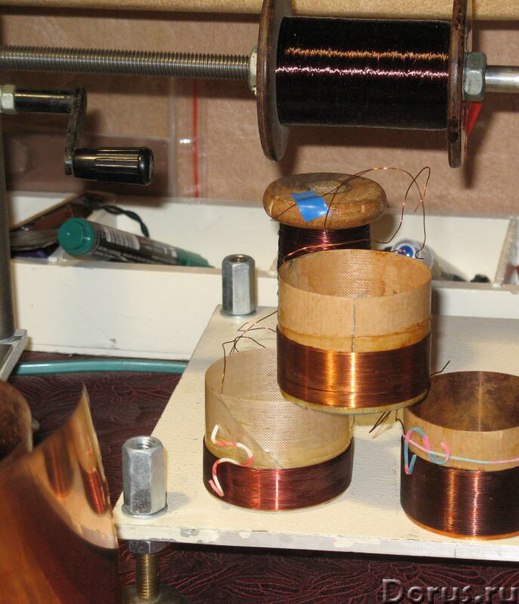

Намотка катушек динамиков это тонкая и ответственная работа. От качественного её выполнения зависит, будет ли громкоговоритель работать или его придётся выбросить. Сначала старую обмотку следует смотать, при этом считать число витков. Эти данные пригодятся для намотки нового изделия. Если провод не сгорел и не рассыпался витки можно не подсчитывать, а измерить длину проволоки. Затем её диаметр определяется микрометром и на основании этих данных подбирается проволока для перемотки динамика. Часто бывает, что сильно пострадала бумажная гильза. В этом случае придётся не только менять обмотку, но делать самостоятельно новый каркас. Для того чтобы изготовление гильзы и намотка прошло успешно, обязательно понадобится оправка,на которой эти работы будут производиться. Использование оправки сделает работу более удобной и предотвратит деформацию бумажной гильзы в процессе намотки. Если перемотка динамиков своими руками разовая операция, то оправка нужного диаметра делается из любого материала, который легко обрабатывается. Тем, кто постоянно ремонтирует громкоговорители, потребуется набор металлических разрезных оправок.

Разрез нужен для того, чтобы оправку можно было слегка сжать и снять с неё готовое изделие.

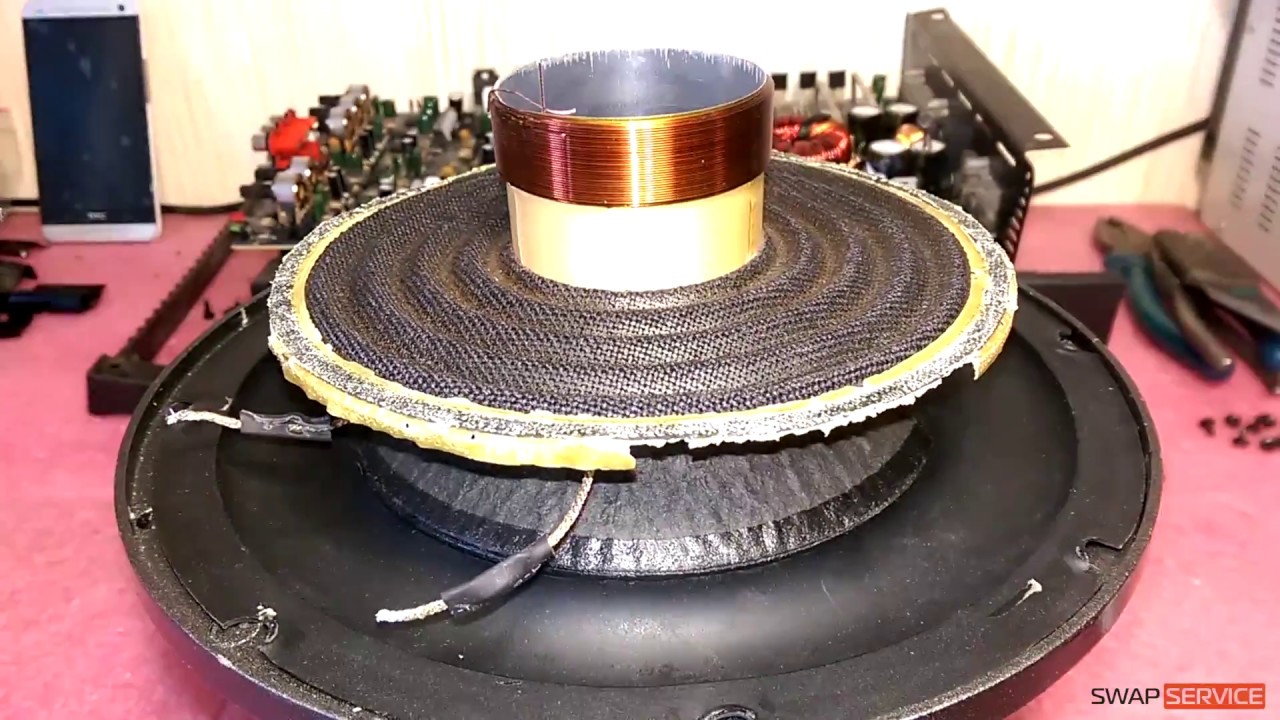

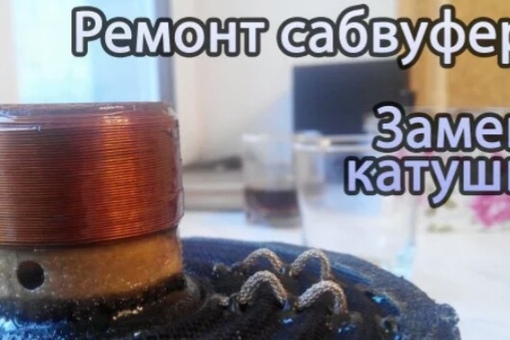

Перемотка звуковой катушки динамика

При эффективной работе акустических систем на максимальных уровнях громкости редко бывает, когда звуковая система перегорает аккуратно и в одном месте. Обычно после разборки громкоговорителя видно чёрные и обугленные витки. Если каркас сделан из бумаги, то он так же сильно обгорает и его нужно заменить. В качестве материала для гильзы используется специальная бумага. Конкретных рекомендаций здесь быть не может, так как используется тот материал, который имеется под рукой. Для изготовления гильзы звуковой катушки хорошо подойдёт тонкая алюминиевая фольга диаметром 0,05-0,1 мм. Основа получится лёгкой, а тонкий металл лучше отводит тепло.

Самое главное при намотке это применение соответствующего клея. Очень часто после восстановления звуковой катушки, громкоговоритель, через некоторое время, снова выходил из строя.Обмотка не перегорела, но её витки сползали с гильзы из-за того, что при работе использовался клей низкой термостойкости. Многие современные клеящие составы размягчаются при температуре 80-1000С, поэтому от выбора клея зависит результат работы. Отличные результаты даёт клей на спиртовой основе типа БФ-2, БФ-4, БФ-6, но их трудно достать. Для громкоговорителей низкой частоты и большой мощности, в качестве материала для гильзы, хорошо подойдёт алюминиевая фольга от банок с прохладительными напитками.

Замена катушки динамика

Перед тем, как приступать к намотке, нужно сделать расчёт катушки динамика. Обычное сопротивление громкоговорителей составляет 4 или 8 Ом. Если известен размер гильзы, длина провода и его диаметр, то достаточно отмерить нужный кусок медного провода и выполнить намотку. Она обязательно наматывается виток к витку в два или три слоя. Сначала на оправку наворачивается прокладка затем гильза. Витки, в процессе намотки, нужно фиксировать клеем. Как мотать катушку динамика.

Намотка выполняется строго виток к витку, поэтому чтобы намотка аккуратно ложилась на гильзу, по бокам, нужно сделать бортики из плотной бумаги. В этом случае придётся следить только за ровностью намотки. Провод для перемотки динамиков может быть марки ПЭВ-1, ПЭВ-2 или ПЭВТЛ. Последний тип предпочтительнее, так как он обладает более высокой стойкостью к нагреванию. При ремонте громкоговорителя своими руками не рекомендуется менять диаметр провода.

Ремонт катушки динамика своими руками

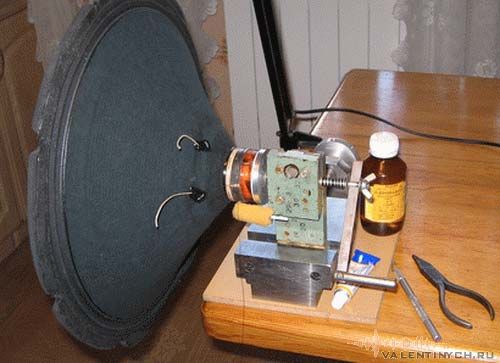

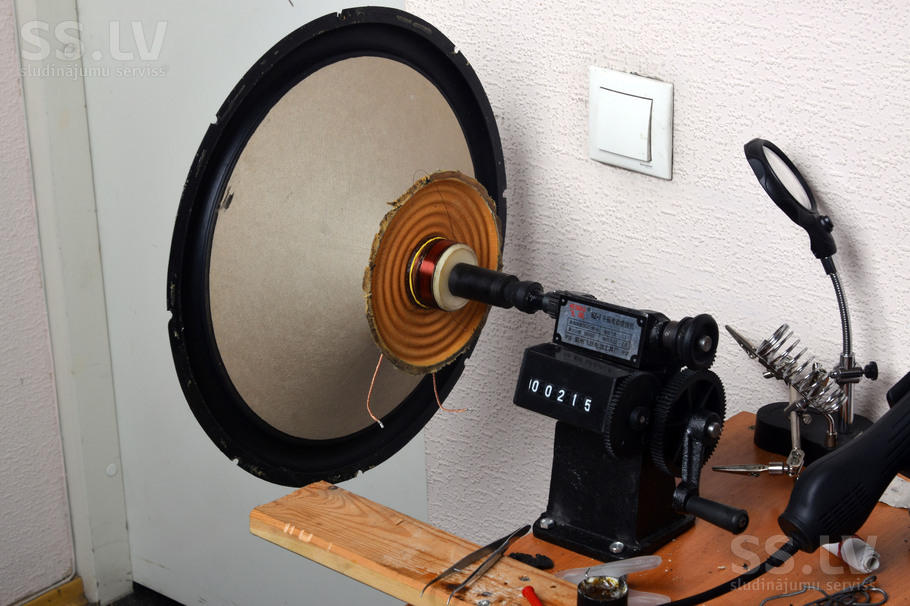

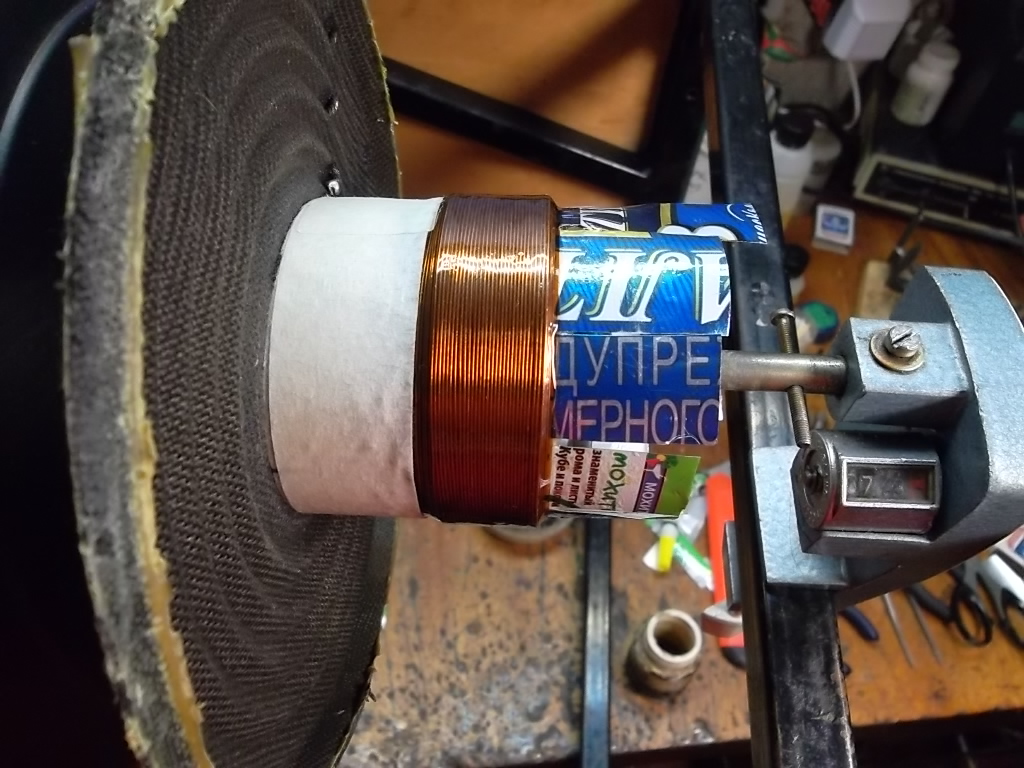

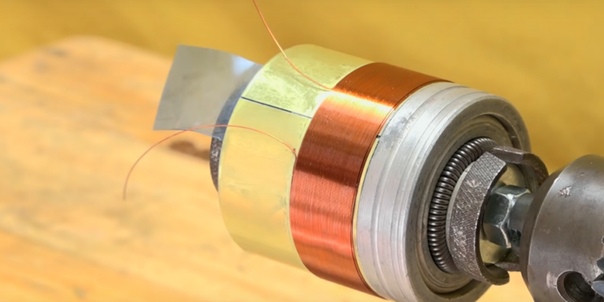

Для получения ровной обмотки на оправке лучше всего использовать намоточный станок. Его можно сделать самостоятельно или использовать готовый инструмент. Подойдёт закреплённая в тисках ручная дрель. После того как катушка готова её следует проклеить термостойким клеем и высушить используя бытовой фен. После тщательной просушки можно приступать к сборке громкоговорителя. Не рекомендуется одновременно приклеивать центрирующую шайбу и подвес диффузора к корзине. Сначала лучше приклеить центральную упругую шайбу. Перед этим звуковую систему нужно отцентрировать на керне магнитной системы, чтобы в процессе работы громкоговорителя не было слышно шороха и скрипа. Для этого из листа бумаги сворачивается трубочка и вводится в зазор магнитной системы между катушкой и керном. Затем приклеивается центрирующая шайба. Если при нажатии рукой диффузор перемещается мягко и без зацепления, то можно клеить подвес диффузора.

Итак кто не хочет читать мои приключения, про саму пермотку смотрите ниже
Кто не видел первую часть смотрим сюда ссылка

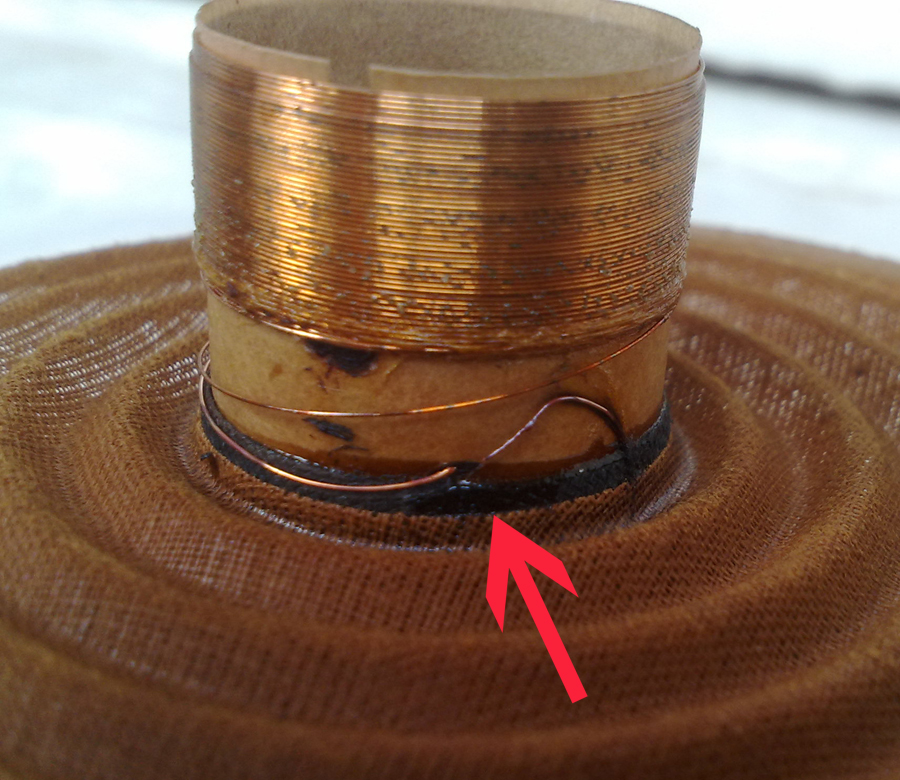

После перемотки поездив недельки 2 я решил его раскачать))) и произошло очевидное))

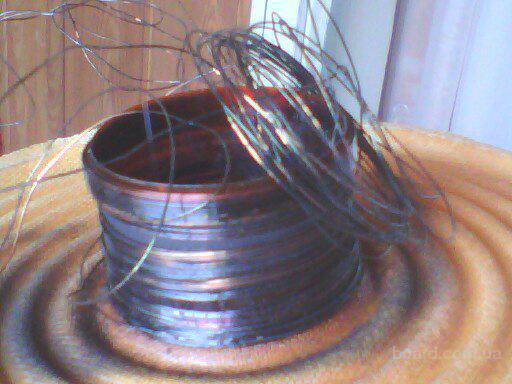

часть катушки снова отвалилась посередине и соскочила с оправки!

А все потому что я
1 — не обезжиривал проволоку при намотке
2 — натягивал проволку жирными руками)
Я решил перемотать проволокой потолще 0,6мм — все хорошо перемоталось — НО саб не играл как надо а выдавал искажения)))) потому как сопротивление не было достигнуто в 4 ома(
В общем я забил и купил новую голову Pioneer TS-W310S4 аж на 400w
catalog. onliner.by/carspe…/pioneer/pioneer_tsw310s4 катушка там серьезная с хорошим охлаждением и диаметр ее больше
И что вы думаете)) правильно я поджарил ее во вторую неделю)))

И теперь я понял почему, тк у меня сотит коробочка конвертор сигнала ссылка на установку и настроить ее грамотно на всех уровнях сигнала ну не возможно, на некоторых песнях при высоком уровне она начинает выдавать искажение — это и жжет КАТУШКУ, именно искажения сигнала!
Вот так вот, но этот оказался по серьезнее и обмотка не отвалилась а тупо подгорела и сопротивление динамика уменьшилось, слушать его нельзя(
Буду его тоже перематывать
Гомельские — У кого есть проволка 0,5 мм пишите

Ну что делать, жена на новые ништяки не дает денег))) вернее дает, грит купи себе норм мафон и тогда можно будет настроить сабы правильно, суть не в этом, Семья первично и покупать еще одну голову не разумно да и не дешего сейчас(

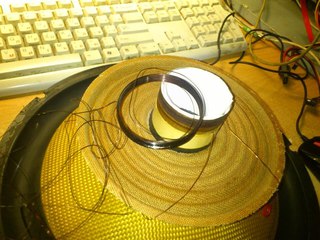

Как многие знают я упоротый)) т. е упорный я решил снова перемотать свой первий саб с исправлением некоторых ошибок
1 — обезжириваем проволоку при намотке
2 — под основу проволоки на саму катушку я приклеил полосочку офисной бумаги плотностю 80мм2, для того что бы катушка не соскакивала со слюдяной основы
3 — я ипользовал теперь 2 клея (эпоксидный и хват) эпоксидка сама по себе хрупкая, а вот хват эластичный, я их смешивал вместе.

4 — край обмотки я пролил клеем слелав так сказать защиту от сползания

Итак начнем, Специально для вас подпищики, язаснял процес намотки 1го слоя, как видно на видео я в конце откусываю оправку (она придерживала бумажку о которой я говорил выше)клей под мумажку и на бумажку, далее проволока, потом как намотали, кисточкой убираем остатки клея, что бы новый слой проволоки ложился между пазами нижней, это важно
Смотрим внимательно, тк если смотреть не внимательно то потом возможны вопросы на которые ответы в видео.

После намотки слоя, оставляем сушиться на несколько дней, это совпалао с поездкой с деревню, и я отдохнул и катушка подсохла, шашлыки и блинчик))

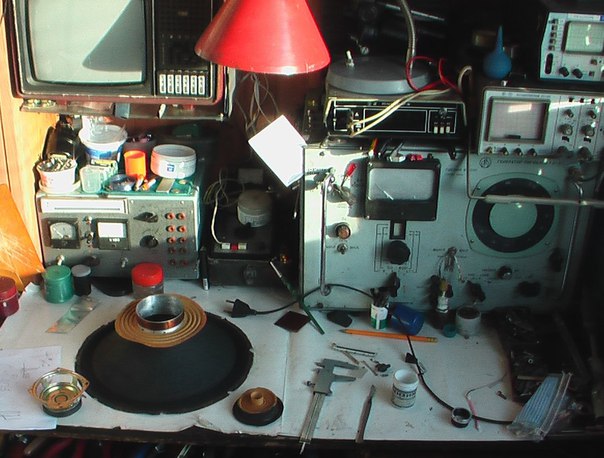

Наверно в каждого радиолюбителя, да и не только радиолюбителя есть дома сожженные динамики. Случиться такое может с каждым. Пробой выходных транзисторов,перегрузка, или заводской брак и многое другое может привести к выходу из строя катушки внутри динамика. Хочу вам рассказать о своем случае. Динамическая головка 25ГДН-3-4.

Покинула нас, уйдя в мир духов, при прослушивании тяжелого рока:) Уходила красиво. Сперва начала сильно хрипеть, а потом с нее повалил густой и вонючий дым. Оплавился пыле-защитный колпачок. После разборки выяснилось, что еще и сгорело пол катушки.

Перемотать его не тяжело, но работа требует терпения. У меня получилось только со второго раза намотать катушку. Итак, приступим к ремонту динамика.

Этап 1 – сбор информации. В справочниках или интернете. Нужно найти данные о самом динамике, а особенно о катушке. Ее надо будет делать с нуля. Паспортные данные динамической головки:

— Эффективный рабочий диапазон частот — 50 — 5000 Гц
— Уровень характеристической чувствительности — 84 Дб/Вт*м
— Неравномерность АЧХ — 14 Дб
— Полный коэффициент гармонических искажений — 3 — 6 %
— Номинальное электрическое сопротивление — 4 Ом
— Предельная шумовая (паспортная) мощность — 25 Вт
— Предельная долговременная мощность — 30 Вт
— Предельная кратковременная мощность — 70 Вт
— Частота основного резонанса — 55 ±10 Гц
— Эквивалентный обьем — 8 Vas Литр
— Полная добротность — 0,5 ±0,5 Qts
— Диаметр диффузора — 110 мм
— Размеры магнита — d110х16 мм
— Общие габаритные размеры — d125x79 мм (мои замеры — d125х73 мм)
— Масса — 2000 г
— ОСТ 4.383001-85

И данные о катушке динамика:

— Марка провода — ПЭТВ-1
— Диаметр провода — 0,224 мм
— Количество слоев намотки — 2
— Количество витков в 1-ом слое — 47
— Количество витков во 2-ом слое — 46
— Оммическое сопротивление — 3,1 ±0,4 Ом
— Высота звуковой катушки — 22,5 мм
— Внутренний диаметр — 25,4 мм
— Внешний диаметр, вместе с намоткой — 26,6 мм

Информация есть. Подбираем нужный диаметр провода и переходим ко второму этапу.

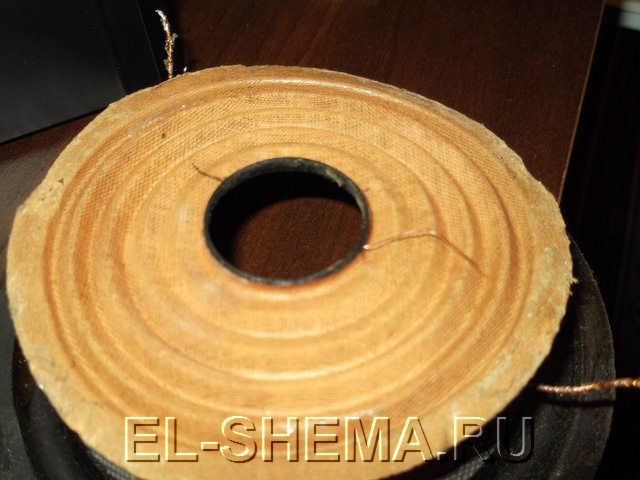

Этап 2 – разборка динамика. Отпаиваем многожильные проводки идущие от катушки к клеммам динамика. Для разборки нам понадобиться растворитель, кисточка и полиэтиленовый мешок. Растворитель для красок. На банке писало – 647. Купил в магазине, где продают авто-эмали. Нам нужно ним растворить клей, которым склеен динамик. Для этого кисточкой, смоченной в растворителе, обмазываем краи динамика. А также снизу полотняную центрующую шайбу, тоже по краям где проклеена. Пылезащитный колпачок тоже нужно отклеить. Но у меня он не сохранился. После пропитки кладем динамик в полиэтиленовый мешок и завязываем. Это для того чтоб растворитель не и испарялся так быстро. Ждем около десяти минут. Вынимаем и смотрим. Клей должен был растворится. Сверху диффузор можно снять руками, а снизу мембрану нужно поддеть ножом или скальпелем. Если он тяжело отстает, то повторяем процедуру с растворителем и пакетом. Все работы с растворителем и клеем надо проводить на улице. Я делал на балконе. Надеюсь все получилось.

Этап 3 – намотка новой катушки. Для этого нам понадобится тонкая и плотная бумага. Как видно высота катушки составляет 22,5 мм. Я вырезал полоску длинной 300 мм и высотой 22,5 мм. Подобрал трубку нужного диаметра. Диаметр можно подогнать намотав на нее несколько витков изоленты. Мерял штангенциркулем. Обкрутил бумагу кругом трубки, при этом промазывая каждый виток клеем или лаком. Использовал клей под маркой 505. Он быстро сохнет, а после становиться твердым. Вроде выдерживает температуру. Сняв поучившееся кольцо с трубки меряем, как оно входит в керн динамика. Должно легко заходить и выходить с небольшим зазором. Если все хорошо, то снова надеваем на трубку и приступаем к намотке провода. Намотка в два слоя. Первый слой 47, а второй – 46 витков. Витки укладывать один к одному. Первый виток надо закрепить клеем или лаком. После намотки первого слоя пропитать его клеем. Дальше второй слой, и снова клеем. После высыхания снимаем катушку с трубки, и меряем как она входит в керн. Должна легко входить внутрь и вынимаются. Если где то трет, или вовсе не налазит – переделываем наново.

Этап 4 – сборка. Намотанную катушку приклеиваем к диффузору. Нужно стараться как можно ровнее. На сей раз нужно использовать клей, который можно растворить. Вдруг его нужно будет еще раз разбирать. Для этого купил клей для клейки резины. Проводки катушки припаиваем к многожильным на диффузоре.

Дальше, согласно инструкции на тюбике клея, склеиваем весь динамик.

Катушку с керном динамика нужно отцентровать с помощью куска фотопленки, или тонкого пластика. Соединяем. Полотняную мембрану приглажеваем ножом, или каким нибудь плоским предметом. Для надежности скрепления диффузора с каркасом прикручываем динамик к ровной поверхности саморезами.

Припаиваем многожильный провод к клеммам динамика и ждем несколько часов.

Этап 5 – испытания динамика. Отвинчиваем его от доски. Вынимаем фотопленку с керна. Нажатием пальцами на диффузор слушаем нет ли трения катушки. Если она заклинивает, то возвращаемся к этапу 2. Проверяем омметром сопротивление катушки. Все в норме? Тогда подключаем к усилителю и слушаем. Нормально собранный динамик будет звучать как новый. Если есть небольшое трение между бумагой катушки и керном, то оно со временем должно пройти. В случае трения провода катушки с наружной железной шайбой – однозначно этап 2. Если испытания прошли нормально, то приклеиваем пылезащитный колпачок. В своём варианте отклеил растворителем с другого динамика.

Как видно, не чего сложного нет. Думаю что не целесообразно будет перематывать маломощные маленькие динамики. Но это зависит от вашего желания. Возможно можно что то упростить, или сделать лучше. Удачной всем перемотки. Динамик ремонтировал — Бухарь.

Ремонт перемотка динамиков своими руками

Самое подробное описание: ремонт перемотка динамиков своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Покинула нас, уйдя в мир духов, при прослушивании тяжелого рока:) Уходила красиво. Сперва начала сильно хрипеть, а потом с нее повалил густой и вонючий дым. Оплавился пыле-защитный колпачок. После разборки выяснилось, что еще и сгорело пол катушки.

Перемотать его не тяжело, но работа требует терпения. У меня получилось только со второго раза намотать катушку. Итак, приступим к ремонту динамика.

Этап 1 – сбор информации. В справочниках или интернете. Нужно найти данные о самом динамике, а особенно о катушке. Ее надо будет делать с нуля. Паспортные данные динамической головки:

– Эффективный рабочий диапазон частот – 50 – 5000 Гц
– Уровень характеристической чувствительности – 84 Дб/Вт*м
– Неравномерность АЧХ – 14 Дб
– Полный коэффициент гармонических искажений – 3 – 6 %
– Номинальное электрическое сопротивление – 4 Ом
– Предельная шумовая (паспортная) мощность – 25 Вт
– Предельная долговременная мощность – 30 Вт
– Предельная кратковременная мощность – 70 Вт
– Частота основного резонанса – 55 ±10 Гц
– Эквивалентный обьем – 8 Vas Литр
– Полная добротность – 0,5 ±0,5 Qts
– Диаметр диффузора – 110 мм
– Размеры магнита – d110х16 мм
– Общие габаритные размеры – d125x79 мм (мои замеры – d125х73 мм)
– Масса – 2000 г
– ОСТ 4. 383001-85

Видео (кликните для воспроизведения).

И данные о катушке динамика:

– Марка провода – ПЭТВ-1
– Диаметр провода – 0,224 мм
– Количество слоев намотки – 2
– Количество витков в 1-ом слое – 47
– Количество витков во 2-ом слое – 46
– Оммическое сопротивление – 3,1 ±0,4 Ом
– Высота звуковой катушки – 22,5 мм
– Внутренний диаметр – 25,4 мм
– Внешний диаметр, вместе с намоткой – 26,6 мм

Информация есть. Подбираем нужный диаметр провода и переходим ко второму этапу.

Этап 2 – разборка динамика. Отпаиваем многожильные проводки идущие от катушки к клеммам динамика. Для разборки нам понадобиться растворитель, кисточка и полиэтиленовый мешок. Растворитель для красок. На банке писало – 647. Купил в магазине, где продают авто-эмали. Нам нужно ним растворить клей, которым склеен динамик. Для этого кисточкой, смоченной в растворителе, обмазываем краи динамика. А также снизу полотняную центрующую шайбу, тоже по краям где проклеена. Пылезащитный колпачок тоже нужно отклеить. Но у меня он не сохранился. После пропитки кладем динамик в полиэтиленовый мешок и завязываем. Это для того чтоб растворитель не и испарялся так быстро. Ждем около десяти минут. Вынимаем и смотрим. Клей должен был растворится. Сверху диффузор можно снять руками, а снизу мембрану нужно поддеть ножом или скальпелем. Если он тяжело отстает, то повторяем процедуру с растворителем и пакетом. Все работы с растворителем и клеем надо проводить на улице. Я делал на балконе. Надеюсь все получилось.

Этап 3 – намотка новой катушки. Для этого нам понадобится тонкая и плотная бумага. Как видно высота катушки составляет 22,5 мм. Я вырезал полоску длинной 300 мм и высотой 22,5 мм. Подобрал трубку нужного диаметра. Диаметр можно подогнать намотав на нее несколько витков изоленты. Мерял штангенциркулем. Обкрутил бумагу кругом трубки, при этом промазывая каждый виток клеем или лаком. Использовал клей под маркой 505. Он быстро сохнет, а после становиться твердым. Вроде выдерживает температуру. Сняв поучившееся кольцо с трубки меряем, как оно входит в керн динамика. Должно легко заходить и выходить с небольшим зазором. Если все хорошо, то снова надеваем на трубку и приступаем к намотке провода. Намотка в два слоя. Первый слой 47, а второй – 46 витков. Витки укладывать один к одному. Первый виток надо закрепить клеем или лаком. После намотки первого слоя пропитать его клеем. Дальше второй слой, и снова клеем. После высыхания снимаем катушку с трубки, и меряем как она входит в керн. Должна легко входить внутрь и вынимаются. Если где то трет, или вовсе не налазит – переделываем наново.

Этап 4 – сборка. Намотанную катушку приклеиваем к диффузору. Нужно стараться как можно ровнее. На сей раз нужно использовать клей, который можно растворить. Вдруг его нужно будет еще раз разбирать. Для этого купил клей для клейки резины. Проводки катушки припаиваем к многожильным на диффузоре.

Дальше, согласно инструкции на тюбике клея, склеиваем весь динамик.

Катушку с керном динамика нужно отцентровать с помощью куска фотопленки, или тонкого пластика. Соединяем. Полотняную мембрану приглажеваем ножом, или каким нибудь плоским предметом. Для надежности скрепления диффузора с каркасом прикручываем динамик к ровной поверхности саморезами.

Припаиваем многожильный провод к клеммам динамика и ждем несколько часов.

Этап 5 – испытания динамика. Отвинчиваем его от доски. Вынимаем фотопленку с керна. Нажатием пальцами на диффузор слушаем нет ли трения катушки. Если она заклинивает, то возвращаемся к этапу 2. Проверяем омметром сопротивление катушки. Все в норме? Тогда подключаем к усилителю и слушаем. Нормально собранный динамик будет звучать как новый. Если есть небольшое трение между бумагой катушки и керном, то оно со временем должно пройти. В случае трения провода катушки с наружной железной шайбой – однозначно этап 2. Если испытания прошли нормально, то приклеиваем пылезащитный колпачок. В своём варианте отклеил растворителем с другого динамика.

Как видно, не чего сложного нет. Думаю что не целесообразно будет перематывать маломощные маленькие динамики. Но это зависит от вашего желания. Возможно можно что то упростить, или сделать лучше. Удачной всем перемотки. Динамик ремонтировал – Бухарь.

Достался мне динамик Kics бесплатно, но проблема заключалась в том, что катушка была подпалена, хоть он и играл. Не долго думая, решил, что нужно сделать и установить себе. Первым делом расклеил динамик ради интереса. Вскрытие происходило с помощью ацетона и ножа.

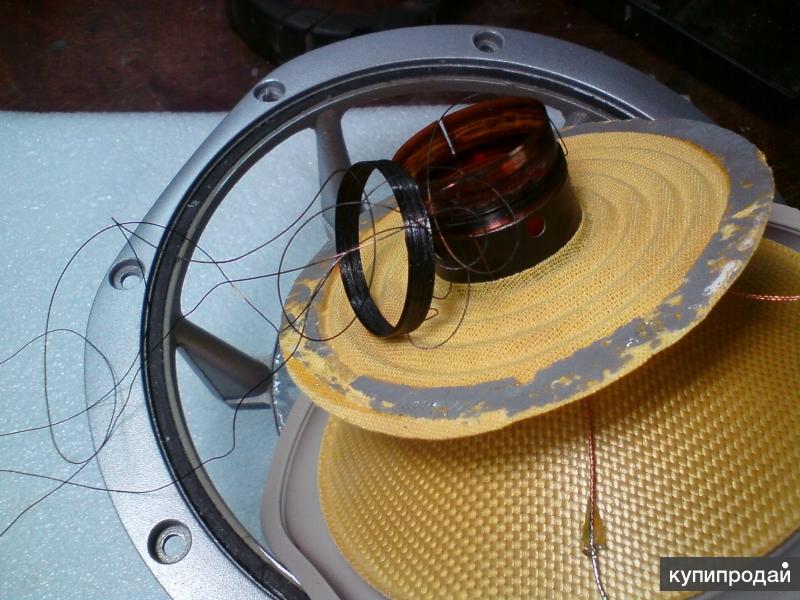

Пропитывал диффузор и шайбу, затем потихоньку отклеивал. Катушка была вся черная и очень неприятно пахла.

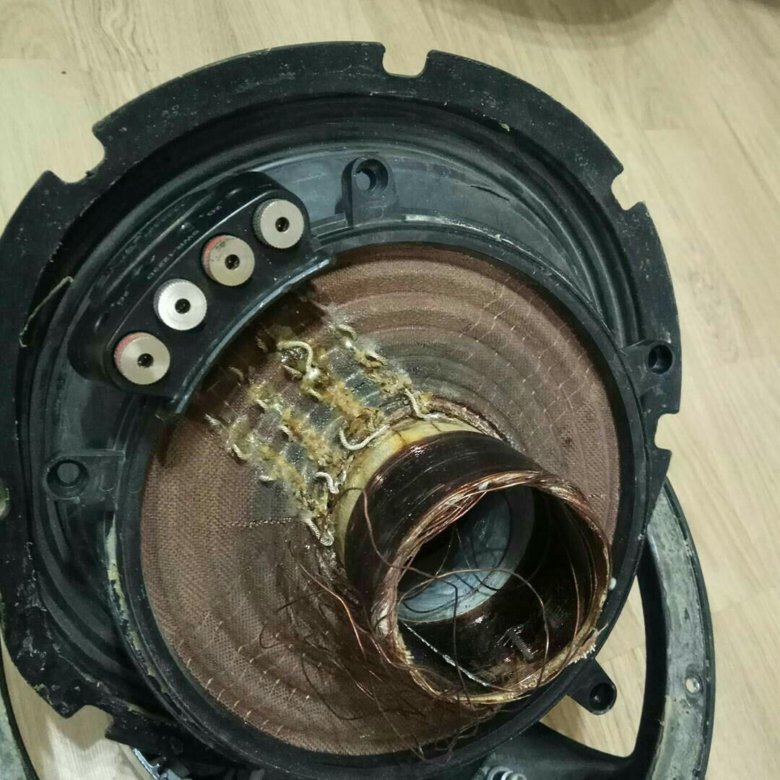

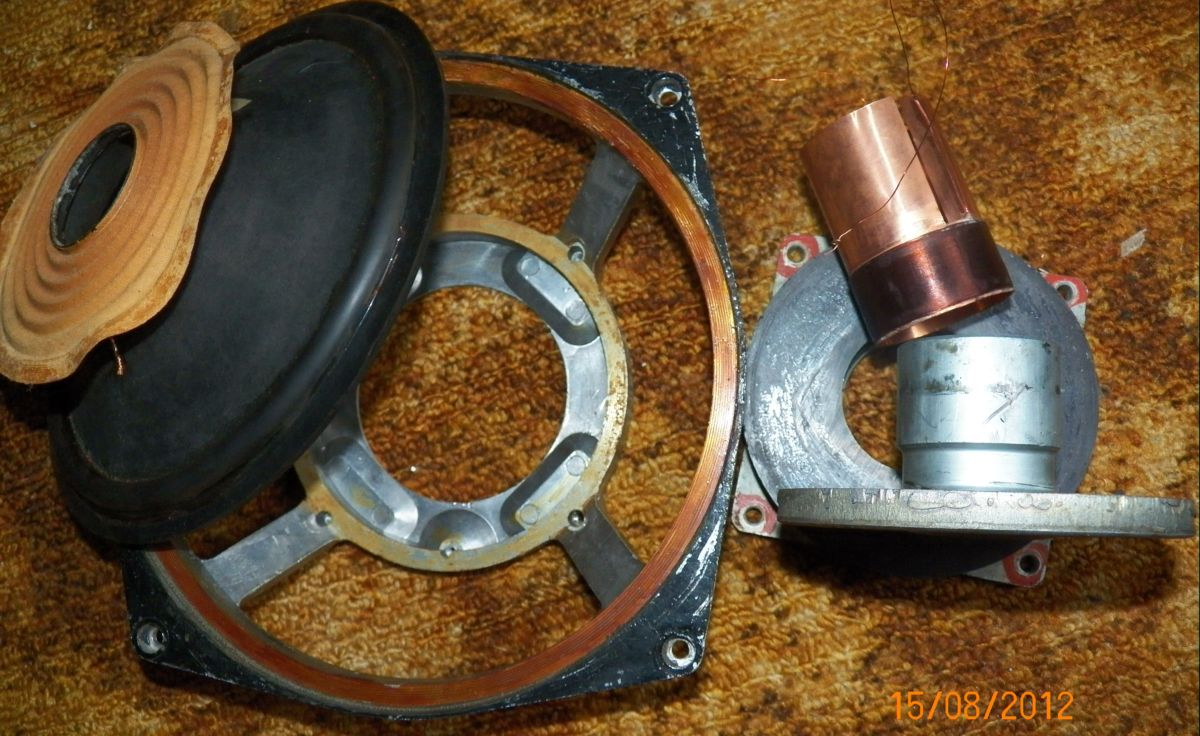

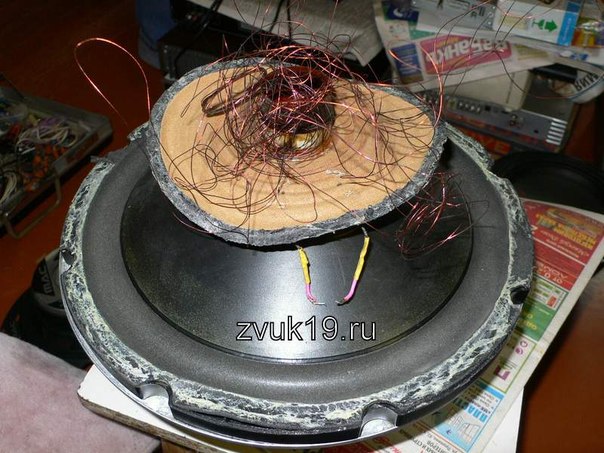

После вскрытия

Думал что сам перемотаю, но стало лень. Нашли «мастера» который мне его перемотал, но не долго я радовался. Через 3 дня слетела катушка.

Причина-так называемый «мастер» не дал нормально подсохнуть клею, и не прогрел катушку (после пропитки клеем БФ-2 необходимо прогреть катушку 2-3 часа при температуре 120-140 градусов). Было обидно, ведь провода проложил, усилитель купил, а толку нет.

Второй раз не решился ему нести, ибо знакомому он перематывал 3 раза и все время слетала катушка.

Работа мастера
В итоге понял, что нужно мотать самому. Толщина стандартного провода 0.40, я нашел только 0.35, от какого-то трансформатора. Мотал полностью в ручную, пропитывал эпоксидным клеем ЭДП (знаю, что не совсем правильное решение, но БФ-2 не нашел у нас в городе).

Получилось уложить 4 слоя не слишком ровных, сопротивление вместо 4 Ом стало 5.6 Ом. Центровал динамик в следующей последовательности: приклеил диффузор, затем подключил усилитель, и через программу воспроизводил частоты от 10 Гц до 40 Гц пока приклеивал центрирующую шайбу.

Видео (кликните для воспроизведения).

Добился того, чтоб ничего нигде не терло, и оставил сохнуть на сутки.

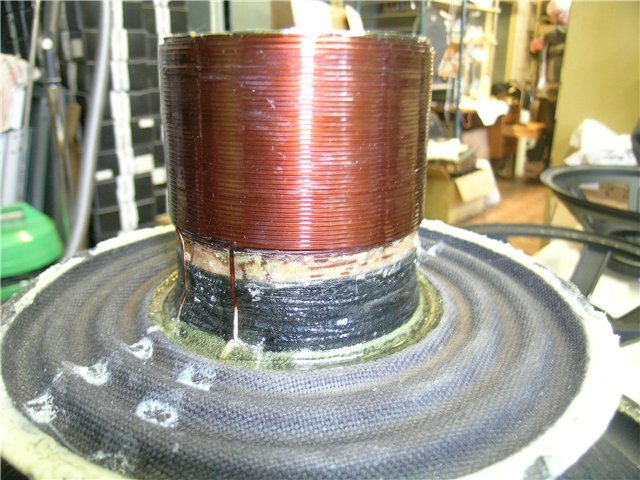

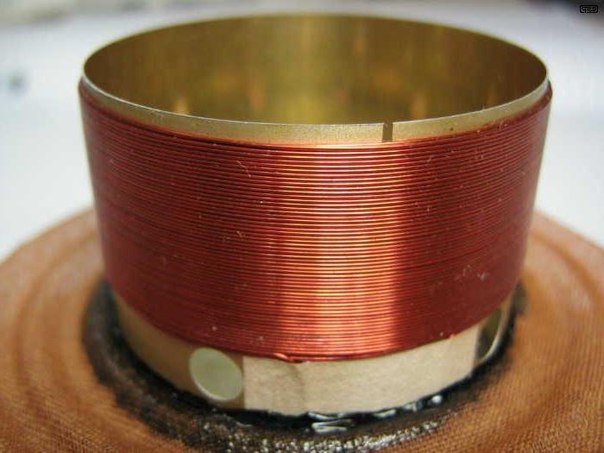

Катушка, намотанная вручную
Конечно, если влить в него большую мощность, то развалиться опять, поэтому гейн на усилителе выставил 50%. По ощущениям играет так же, как и играл. Усилитель GZ 2х канальный (мостом максимальная мощность 600 ватт в 4 ома).

Провода обжаты в наконечники, так же дополнительно кинул провод от генератора, чтоб просадки были поменьше.

Подключили в авто
Силовые провода

Захрипел или перестал звучать динамик и хочешь вернуть его к жизни? Сначала — диагностика. Снимаем динамик, отсоединяем провода от клемм, предварительно пометив полярность. В дальнейшем придерживаемся этого правила: всё, что разбираем, рисуем или фотографируем — очень поможет.

Проверяем прибором сопротивление обмотки. Тут возможны три варианта.
1) Обрыв.
2) Номинальное сопротивление.
3) Уменьшенное сопротивление.

Теперь вторая проверка. Кладём динамик на магнит и аккуратно двигаем диффузор вверх-вниз. Если слышен шорох или скрип, либо нет движения — динамик придётся разбирать.

Если скрежета нет, а обмотка в обрыве — нужно проверить проводимость гибких проводов от клемм до пайки обмотки. Они сделаны из ниток, переплетённых с медными жилками, которые со временем ломаются. Их можно заменить без разборки динамика проводом М.Г. Т.Ф. подходящего сечения или лентой-оплёткой для снимания лишнего припоя.
Припаиваем провода так, чтобы они не натягивались при движении диффузора и не задевали его. Место пайки проклеиваем клеем «Момент».

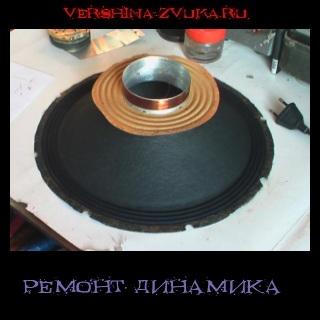

Если динамик нужно разбирать, отсоединяем провода от клемм, кладём динамик на магнит и тампоном, смоченным в ацетоне, размягчаем клей вокруг защитного колпачка и снимаем его, поддевая не острым скальпелем. Этим же способом отклеиваем наружный край диффузора и наружный край центрирующей шайбы. Осторожно вытаскиваем диффузор вертикально вверх без перекоса.

Расклеивать каркас катушки от диффузора и центрирующей шайбы я не советую, чтобы не нарушить центровку динамика.

Для перемотки нужно собрать простое приспособление, устройство которого понятно из рисунка. Самая сложная его часть – оправка для катушки. Для его изготовления нужно обратиться к токарю. Длина оправки 100-150 мм, материал – любой металл.

Измеряем внутренний диаметр катушки (x). Оправка для катушки должна иметь диаметр х+0,5 мм на одном крае и х-0,5 мм на другом крае.
На бОльшем торце сверлим отверстие 3,2 мм и нарезаем резьбу М4 для крепления ручки.
Сверлим сквозное отверстие 6,5 мм для шпильки. Поверхность оправки нужно отшлифовать.

Теперь можно начинать мотать. Нам понадобится клей на спиртовой основе, например, БФ-2 или БФ-6, бумага из конденсатора МБМ, провод и много терпения.

Клей разводим спиртом. Прокалываем иглой центрирующую шайбу, продеваем провод обмотки и припаиваем к гибкому проводу. Фиксируем провод в месте пайки и в начале обмотки, приклеивая кусочки бумаги.
Если каркас катушки из металла – оклеиваем его слоем бумаги из конденсатора без наложения слоёв. Мотаем провод виток к витку, проклеивая до намотки и поверх. Излишки клея снимаем пальцем. Стараемся мотать не туго, но плотно.

На первый слой клеим бумагу из конденсатора без наложения слоёв и выполняем те же действия в обратном порядке. Когда обмотка готова и припаяна к выводам, нужно соединить их к источнику питания 4-5 Вольт с током 1-2 Ампера для просушки. Обмотка нагреется до 50-60 градусов, при этом клей высохнет и отвердеет, катушка немного расширится. Это поможет легко снять её с оправки.

Проверяем свободный ход катушки в зазоре динамика и начинаем сборку.
Нам нужно выровнять катушку точно по центру. Есть 2 способа это сделать.
1) Поставить в зазор прокладку из фотоплёнки или рентгеновской плёнки.
2) Подать на катушку небольшое постоянное напряжение 2-3 Вольта, чтобы она немного втянулась внутрь.

Наносим слой клея «Момент» на наружный край диффузора и наружный край центрирующей шайбы и опускаем диффузор вертикально вниз без перекоса и без радиального смещения, прижимаем. Можно перевернуть динамик на ровный стол, и, пока клей сохнет, припаять провода к клеммам.

После высыхания клея удаляем прокладку и проверяем свободный ход катушки в зазоре динамика.
Если всё в порядке – приклеиваем на место защитный колпачок и наслаждаемся результатом!

Как отремонтировать динамик самому? FAQ Часть5

В этой части руководства речь пойдёт о расчёте и намотке катушки громкоговорителя.

Подобный расчёт может понадобиться тогда, когда Вам в руки попал уже разобранный динамик, из которого удалили катушку, а исходный диаметр провода неизвестен.

Также, в некоторых случаях, может понадобиться изменить сопротивление динамика. Например, динамики 25ГДН-3, 35ГДН-1 и 75ГДН-1(3) выпускались с сопротивлением как 4 Ома, так и 8 Ом.

Пригодиться это даже тогда, когда утрачена не только катушка, но и гильза. Тогда можно принять длину катушки в полтора раза больше толщины переднего фланца.

Данная формула позволяет рассчитать диаметр медного провода для намотки двухслойной катушки виток к витку. Нужно только учитывать, что в технических данных динамиков, указывается сопротивление не постоянному, а переменному току, измеренное на частоте 1000Гц, если не указано другое. Поэтому в формулу лучше сразу подставить величину сопротивления на 10-15% меньше паспортной.

d = ³√ (14*10 -5 * L * D / R)

D – внешний диаметр гильзы в мм.

L – длина катушки в мм.

R – требуемое сопротивление катушки постоянному току.

d – диаметр медного провода без изоляции.

Эта же формула для алюминиевого провода:

d = ³√ (22*10 -5 * L * D / R)

Пример расчёта диаметра медного провода.

d = ³√ (14*10 -5 * 20 * 25 / 3,6) ≈ 0,27(мм).

Как измерить с высокой точностью диаметр провода, не имея микрометра, описано здесь.

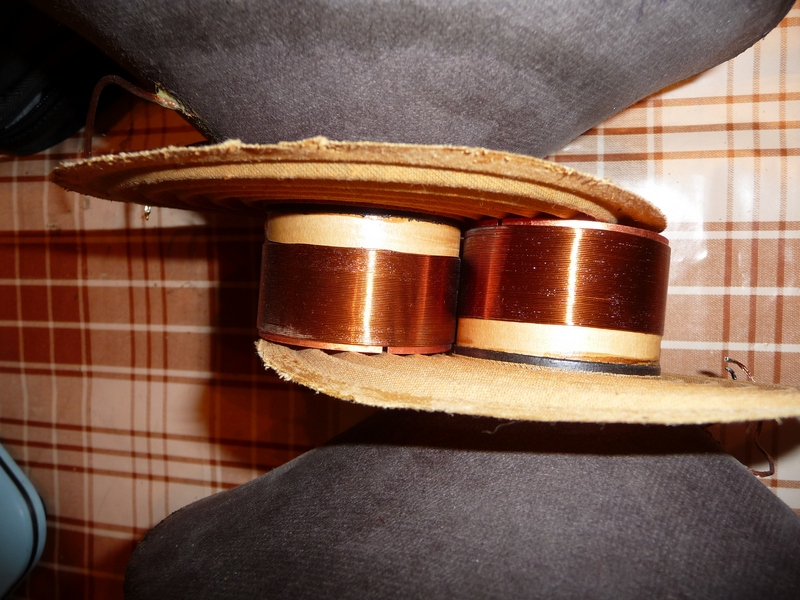

Намотка катушек динамиков производится виток к витку до получения заданной длины катушки. Количество витков при этом, как правило, не считают.

1. Катушка.
2. Гильза.
3. Прокладка.
4. Шаблон.

При намотке следует поддерживать постоянное натяжение провода и тщательно укладывать витки. Особенно тщательно укладываются витки второго слоя, когда каждый виток должен быть строго уложен между витками первого слоя.

Чтобы было удобно осуществлять такую точную работу, позаботьтесь об упоре для руки.

Катушку с обмоточным проводом можно закрепить любым удобным для Вас способом и установить на полу.

Подробнее о самом простом станке для намотки динамиков можно прочесть здесь.

Другой полезный инструмент, который понадобится для намотки катушек, это вот такая прищепка с грузиком.

Далее я расскажу о том, как намотать катушку, и зафиксировать её витки клеем «БФ-2» или «БФ-4».

Необходимую вязкость клея можно обеспечить добавлением небольшого количества спирта с тщательным перемешиванием.

Разверните плеер на весь экран, чтобы увидеть видео в полном разрешении.

Перед основной намоткой, на гильзу наматывается несколько лишних витков, для того, чтобы надёжно закрепить провод и гильзу на поверхности шаблона. Затем во время очередного лишнего витка на гильзу кисточкой наносится равномерный слой клея.

После этого, быстро мотается первый слой катушки. Затем к проводу цепляется грузик, который позволяет сохранить необходимое натяжение провода и освободить до этого занятую руку. Затем, первый слой катушки покрывается клеем.

Не пытайтесь на этом этапе крепить конец провода, намоткой на какой-нибудь предмет!

Любой лишний перегиб провода может увеличить габариты катушки, уменьшив тем самым внешний воздушный зазор.

Если всё-таки не удалось избежать перегибов провода, то несколько раз протяните проблемное место через ноготь большого пальца.

Через пятнадцать-двадцать минут, когда клей подсохнет, можно приступать к намотке второго слоя.

Сначала мотается один два витка второго слоя, а затем первый слой катушки покрывается клеем. Это делается для того, чтобы свежий клей не растворил клей, нанесённый ранее, и первый виток второго слоя не провалился в образовавшуюся щель между крайними витками первого слоя.

После намотки второго слоя провода, катушка подсушивается в течение 10-15 минут, а затем снова покрывается клеем.

Когда клей хорошо подсохнет, можно, либо снять с оправки катушку вместе с гильзой, если она уже вклеена в диффузор, либо вклеить её в диффузор прямо на шаблоне.

Однако в некоторых случаях гильзу вклеивают в диффузор уже во время сборки динамика.

Чтобы снять гильзу с шаблона, то место прокладки, где была нанесена фиксирующая капля клея, отрезается, и гильза снимается с оправки вместе с катушкой и прокладкой.

Если прокладка не скользит по оправке, значит, натяжение провода при намотке было слишком велико. Нужно отметить, что чрезмерное натяжение провода может уменьшить зазор между гильзой и керном и сделать сборку динамика невозможной. Это обусловлено тем, что медный провод может растягиваться и сжиматься, как и любой другой металл.

Так как в гильзе имеется щель, то во время намотки катушки в неё проникает клей и гильза приклеивается к прокладке.

Для того чтобы отделить прокладку от гильзы достаточно при помощи кисточки слегка смочить ацетоном или спиртом место, где прокладка склеилась с гильзой.

Вот наша катушка и готова. Теперь её следует досушить до конца.

Для окончательного отверждения клея, на катушку подаётся электрический ток. Силу тока подбирают для достижения оптимального режима отверждения.

Температуру в процессе сушки можно измерить электронным термометром.

Если нет подходящего блока питания, то катушку можно подключить к УНЧ и подать на его вход сигнал от Генератора Низкой Частоты (ГНЧ). Ссылка на программный ГНЧ есть в «Дополнительных материалах».

Режим отверждения клеев «БФ-2», «БФ-4».

Выдержать 60 мин. при комнатной температуре.

На сегодня, количество любителей хорошего звука, которые просто выкидывают захрипевший динамик не уменьшается! При этом затраты на аналог могут составить ощутимую сумму. Думаю что нижеизложенное поможет починить динамик любому, кто имеет руки, которые растут из нужного места.

Имеется в наличие – чудо дизайнерской мысли, когда то бывшее колонкой S-30 (10АС-222), теперь выполняющее функции одного из автосабов. Пациент через неделю, после мутирования стал проявлять признаки заболевания – издавал посторонние призвуки при отрабатывании басовых партий, чуть похрипывал. Было принято решение провести вскрытие.

После вскрытия на божий свет из тела пациента был извлечён больной орган – НЧ динамик 25ГДН-1-4 86 года выпуска. Орган явно нуждался в операции – при аккуратном нажатии на диффузор раздавался посторонний призвук (очень похожий на тихий щелчок), а при прозвонке различными тонами (вырабатываемых программой nchtoner) раздавалось явно слышное пошкрябывание-потрескивание при большом ходе диффузора и при подавании сверхнизких (5-15Гц) частот. Было принято решение трепанировать данный орган

Сначала у пациента были отпаяны гибкие подводящие провода (со стороны контактных площадок)

Затем растворителем (646 или любой другой, способный растворить клей, типа “Момент”) при помощи шприца с иглой было смочено место склейки пылезащитного колпачка и диффузора (по периметру).

. место приклеивания центрирующей шайбы к диффузору (по периметру).

. и место приклеивания самого диффузора к корзине диффузородержателя (опять же по периметру)

В таком состоянии динамик был оставлен на минут 15 с периодическим повторением предыдущих трёх пунктов (по мере впитывания/испарения растворителя)

Внимание! При работе с растворителем следует соблюдать меры безопасности – не допускать попадания на кожу (работать в резиновых перчатках!) и слизистые оболочки! Не есть и не курить! Работать в хорошо проветриваемом помещении!

При смачивании – пользоваться небольшим количеством растворителя, избегая попадания его на место приклеивания катушки и центрирующей шайбы!

В зависимости от типа растворителя и температуры воздуха, через 10-15 минут сказанных выше операций с помощью острого предмета можно аккуратно поддеть пылезащитный колпачок и снять его. Колпачок должен либо отойти очень легко, либо оказать очень слабое сопротивление. Если нужно прилагать значительное усилие – повторите операции со смачиванием его краёв растворителем и ожиданием!

После отклеивания колпачка – аккуратно выливаем остатки растворителя из углубления около оправки катушки (путём переворачивания пациента).

К этому времени успевает отклеится центрирующая шайба. Аккуратно, не прилагая усилий, отделяем её от корзины диффузородержателя. при необходимости – повторно смачиваем место склейки растворителем.

Смачиваем место приклейки диффузора к диффузородержателю. Ждём. Смачиваем снова и опять ждём. Минут через 10 можно попробовать отклеить диффузор. В идеале он без усилий должен отделится от диффузородержателя (вместе с катушкой и центрирующей шайбой). Но иногда требуется ему немного помочь (главное – аккуратность! Нельзя повреждать резиновый подвес. )

Очищаем места склейки от старого клея и просушиваем разобранный динамик. Осматриваем разобранного пациента на предмет нахождения неисправности. Смотрим на катушку. При отсутствии на ней потёртости и отклеившихся витков – оставляем её в покое. При отклеивании виточка – приклеиваем его обратно тонким слоем клея БФ-2.

Внимательно осматриваем место крепления подводящих проводков к диффузору. Так и есть – у пациента наиболее часто встречающаяся у старых динамиков имеющих большой ход диффузора неисправность. Подводящий проводок в месте крепления перетёрся/переломился. О каком контакте может идти речь, когда всё висит на пропущенной в центр проводка нитке!

Аккуратно отгибаем медные “усики”.

. и отпаиваем подводящий проводок.

Повторяем операцию для второго проводка (даже если он ещё жив – болезнь легче предупредить!)

Обрезаем подводящие проводки по месту излома.

. и облуживаем получившиеся кончики (само собой – сначала используем канифоль). Тут необходима аккуратность! Используйте малое количество лёгкоплавкого припоя – припой впитывается в проводок, как в губку!

Аккуратно припаиваем проводок на место, загибаем медные “усики” и проклеиваем клеем (Момент, БФ-2) место прилегания проводка к диффузору. Запоминаем – паять проводок к крепёжным “усикам” – нельзя! Иначе как проводки можно будет поменять снова лет через десять?

Собираем динамик. Ставим диффузор со всем “хозяйством” в диффузородержатель, ориентируя проводки к местам их крепления. Затем проверяем правильность полярности – при подсоединении 1,5В пальчиковой батарейки к выводам, при подключении “+” батарейки к “+” динамика – диффузор будет “выпрыгивать” из корзины. Ставим диффузор так, что бы его “+” подводящий проводок был у обозначения “+” на корзине динамика.

Припаиваем подводящие проводки к контактным площадкам. Обращаем внимание, что длинна проводков уменьшилась почти на полсантиметра. Поэтому паяем их не как было на заводе – к отверстию в пластине, а с минимальным запасом, для сохранения длины.

Центрируем диффузор в его корзине с помощью фотоплёнки (или плотной бумаги), которую помещаем в зазор между керном и катушкой. Главное правило – помещаем центрировку равномерно по периметру, для соблюдения одинакового зазора. Количество (или толщина) центрировки должна быть такой, что бы при небольшом высовывании диффузора наружу он свободно держался на ней и не проваливался внутрь. Для динамика 25ГДН-1-4 для этого достаточно 4-ёх кусочков фотоплёнки, помещаемых попарно друг перед другом. Длинна фотоплёнки должна быть такой, что бы она не мешала, если положить динамик на диффузор. Для чего – читайте ниже. Приклеиваем диффузор. Пользуемся показанием к используемому клею (рекомендую “Момент”, главный критерий выбора, что бы клей в дальнейшем можно было растворить растворителем). Я обычно высовываю диффузор на 1-1,5 см вверх, что бы центрирующая шайба не касалась корзины диффузородержателя, затем кисточкой наношу на неё и корзину тонкий слой клея, выжидаю и плотно всовываю диффузор внутрь, дополнительно прижимаю шайбу к корзине по периметру с помощью пальцев. После чего приклеиваю диффузор (в вдвинутом состоянии, не допуская перекоса).

Оставляем динамик в перевёрнутом виде на несколько часов под грузом (вот по этому наша фотоплёнка и не должна выступать за плоскость диффузора!).

После чего проверяем динамик на верность сборки. Достаём центрировку и аккуратно проверяем пальцами ход диффузора. Он должен ходить легко, не издавая призвуков (касанья катушки и керна быть не должно!). Подсоединяем динамик к усилителю и подаём на него низкочастотные тона небольшой громкости. Посторонние призвуки должны отсутствовать. При неправильном приклеивании (допущен перекос и т.д.) -динамик нужно расклеить (смотри выше) и собрать заново, соблюдая аккуратность! При качественной сборке мы в 99% получим полностью рабочий динамик.

Промазываем клеем кромку пылезащитного колпачка, выжидаем и аккуратно приклеиваем его к диффузору. Тут необходима аккуратность и точность – криво наклеенный колпачок не влияет на качество звука, зато очень портит внешний вид динамика. при приклеивании нельзя нажимать на центр колпачка. Он от этого может прогнуться и придётся его отклеивать, выпрямлять, промазывать изнутри тонким слоем эпоксидки для прочности и приклеивать обратно.

Выжидаем, пока полностью произойдёт склейка всех частей (около суток) и ставим готовый динамик на его место. Наслаждаемся звуком, который ничем не хуже, чем у нового заводского аналогичного динамика.

Вот и всё, теперь вы видите, что починить динамик – лёгкое дело. Главное – неторопливость и аккуратность! Так за час не спеша можно починить практически любой НЧ или СЧ динамик отечественного или импортного производства (для расклейки импортных динамиков зачастую требуется более мощный растворитель, например ацетон или толуол, аккуратно – они ядовиты. ) имеющий аналогичный дефект.

Да, после операции у бывшего больного открылось второе дыхание и весёлые жёлтые сабы продолжают делать свой нелёгкий басовый труд:

Как отремонтировать сабвуфер автомобильный, да и вообще сабвуфер, один из часто возникающих вопросов, из-за повсеместного их применения в аудио аппаратуре.
Варианта три, купить новый, отвезти в сервис на ремонт, либо ремонтировать самому. Чтобы самому делать ремонт сабвуферов, надо хотябы немного понимать в электронике, а так же уметь пользоваться паяльником и тестером.

Сабвуфер 5, 1 состоит из колонки, динамика, и усилителя, а так же блока питания:

• Акустическая колонка как правило выходит из строя только от механических повреждений
• Выход из строя динамической головки обусловлен попаданием на ее катушку звуковой частоты с мощностью, на которую головка не рассчитана, либо постоянного напряжения, что вызывает перегорание катушки
• При прослушивании динамика с усилением на максимальной мощности вы столкнетесь с проблемой износа (разрыва) диффузора динамической головки
• При поломке динамика, он подлежит замене, так как перемотка катушки или ремонт диффузора сабвуфера — это тонкая кропотливая работа и выполнить её качественно, чтобы не испортилось звучание очень трудно

Сначала надо выяснить, какой из элементов сабвуфера дал сбой:

Если вы твердо решили, что перемотка динамика сабвуфера для вас не проблема, тогда, подготовьте следующие материалы и инструменты:

• Шеллак (либо эпоксидку) для промазывания обмотки сабвуфера
• Растворитель
• Клей резиновый
• Отвертку
• Паяльник
• Микрометр
• Шуруповерт

Не все так просто, как кажется, самостоятельный ремонт авто сабвуфера, работа кропотливая:

• Сначала нам необходимо аккуратно разобрать и снять головку сабвуфера, действовать следует не спеша, резкие движения руками недопустимы, иначе можете повредить гильзу катушки
• Кроме того, нужно соблюдать чистоту в процессе работы, чтобы не попала пыль в магнитную систему, и уж тем более стружка металлическая
• Иначе, потратив много сил и времени, вместо работающего сабвуфера мы получим груду звенящего хлама
• Когда добрались до самой гильзы, следует аккуратно размотать старый провод, при этом подсчитать количество витков и в слое и общее количество в катушке
• Тут чем точнее посчитаете, тем качественнее в итоге получается качество ремонта
• Затем нужно обязательно измерить диаметр провода
• Микрометр и нужен для этой цели
• Можно, разумеется, замерить штангенциркулем, но точность измерения ниже, если подобных инструментов нет, можете схитрить
• На отвертку либо гвоздь наматываете проволочку, очень плотно, чтобы виток к витку, и так 10 – 30витков, замеряете длину намотки при помощи линейки
• Затем надо разделить эту длину на количество намотанных витков, и вы получите примерный диаметр нужного провода (погрешность линейки большая)

Теперь необходимо подготовить диффузор сабвуфера к перемотке:

• При помощи оправки, подходящей по диаметру, закрепляете его гильзу в шуруповерте
• Нужно очень точно подогнать оправку и гильзу, чтоб не деформировать в процессе её перемотки
• Намазываем эпоксидкой либо лаком поверхность гильзы
• Затем нужно будет очистить проволоку нужного нам диаметра
• Проволочку пропускаем через тряпочку, пропитанную растворителем
• После этого смазываем эпоксидкой, либо шеллаком
• Разумеется, после этого, инструкция предписывает, что покрытие должно просохнуть

Проволока и гильза у нас готовы, переходим к перемотке:

• Сразу припаиваем начало новой обмотки ко второму, если идти по ходу намотки проволоки, выводу (таким образом исключаем лишнее пересечение проводов, это положительно сказывается на сроке службы отремонтированного динамика) и начинаем наматывать, фото ниже
• Важно при этом фиксировать натяг и считать витки не забывать, ведь чем точнее мы намотаем, тем будут ближе к заводским характеристики динамика
• После каждого слоя лучше проходить обмотку лаком, после укладки обмотки, припаиваете второй контакт, отрезаете проволоку
• Промазываете всю катушку ещё раз лаком

Первый слой нашей обмотки, надетой на шуруповерт

• После завершения намотки катушки, нужно будет оставить её на сутки для полной просушки
• А если вы использовали шеллак, тогда катушку необходимо нагреть до 80-120 градусов (например в духовке)
• Шеллак в ином случае не застынет
• Вот главное неудобство при применения шеллака
• Зато когда он высыхает, остается некоторая доля эластичности, что полностью исключает повреждение обмотки от усыхания пропитки либо при её термическом расширении
• После просушки остается присоединить диффузор к динамику, и
• ремонт автомобильных сабвуферов считать выполненным успешно, если все работает

Чтобы катушка не терлась об магнитную систему, нам необходимо выставить равномерный круговой зазор:

• Для этой цели подойдет бумага, нарезанная полосками
• Вставляем ее по кругу (где это возможно) между корпусом и катушкой, тем самым получаем равномерный зазор
• Проверяем на отсутствие заеданий и зацеплений, перемещая рукой диффузор аккуратно вниз и вверх

Вставляем бумажки между катушкой и корпусом

• Затем проклеиваем подвеску нашего динамика и аккуратненько вставляем на место
• Даем деталям время подсохнуть
• Потом можно вытаскивать центровочные бумажки
• Еще раз нужно проверить на заедание
• Когда все в полном порядке, кладем слой клея
• Высушим и ставим готовый сабвуфер в машину, на проверку
• Не забываем при этом снизить громкость вполовину
• Перемотка катушки сабвуфера завершена

Устройство практически одинаковое, разве что размеры побольше, микросхемы, либо конденсаторы могут стоять в другом порядке:

• Рассмотрим подробнее преобразователь напряжения, блока питания и усилитель
• Усилитель сабвуфера ceratec как правило стоит двухканальный, но два канала подключаются к одной единственной динамической головке
• При этом каждый канал в усилителе усиливает разную звуковую частоту, низкая и средняя, как правило
• Кроме того современные усилители, почти все, работают на одной микросхеме из серии TDA
• Чтобы получить большую мощность на выходе усилителя, двенадцати вольт от бортовой сети машины не хватает, для мощных микросхем питающее напряжение от 40вольт
• Поэтому в схеме сабвуфера b w стоит встроеный высокочастотный преобразователь, который преобразует напряжение 12 вольт в необходимое для нормальной работы усилителя

• На рисунке всю схему мы разбили на три главных блока. А1 – управление эквалайзером, он выходит из строя крайне редко, сломать его нужно постараться, уделять ему время не станем, меняется целиком
• А2 – это преобразователь напряжения, а А3 – получается усилитель мощности Подробнее остановимся на А2 и А3

Немного увеличенная схема

• Напряжение, через фильтр, приходит к конденсатору С1, оттуда подается к транзисторным ключам VT1 и VT2
• Транзисторными ключами управляет сигнал высокой частоты, вырабатываемый микросхемой DD1
• Усиленный сигнал с транзисторов VT1-VT2 приходит на трансформатор Т1, там напряжение превращается с 12Вольт в 40 Вольт
• Причем вторичная обмотка трансформатора состоит из двух обмоток, для выпрямления применяется выпрямитель, состоящий из двух диодов
• Чтобы разгрузить эти диоды параллельно им установлено еще два диода
• Каждая из микросхем DD2 и DD3 питается только от своих диодов
• Чтобы сгладить высокочастотные импульсы установлены конденсаторы, отмечены С2 и С3
• Преобразователь А2 на этом заканчивается, далее идет усилитель мощности А3
• Современные усилители состоят из единственной микросхемы
• На входе её, для получения нормальных выходных параметров, должен присутствовать сигнал определенной величины
• Конструкторы этого сабвуфера решили, что не каждой автомагнитоле хватит мощности, а точнее силы выходного сигнала с первичного усилителя, чтобы получить номинальные выходные параметры
• Поэтому добавили транзистор, чтобы усилить сигнал перед входом микросхемы, на схеме DD2 и DD3
• Вот список основных радиодеталей, которые выходят из строя чаще всего
• Бывает, что за замену одного конденсатора цена в мастерской будет немалая, а работа то копеечная
• Поэтому, лучше проверить всю схему самостоятельно, прежде чем платить не глядя

Дополнительно рекомендую изучить видео по ремонту.

Частенько можно встретить просьбы о помощи в ремонте и перематывании катушек сгоревших динамиков, статьи на эту тему уже давно есть в интернете, но мы решили сделать свою. Итак, достался мне на руки сгоревший сабвуферный динамик Pioneer от сабвуфера TS-WX303, номинальная мощность у динамика составляет порядка 250 Ватт. Думается мне что бывший хозяин переборщил с мощностью вследствие чего и сгорел наш динамик.

При нажатии на диффузор издавался хорошо слышимый скрежет, это трется катушка об магнитный керн, возможно развалившаяся, после разборки динамика все станет ясно. Самой главной сложностью как раз таки является разобрать динамик, ведь очень важно не повредить подвес динамика, хорошо когда подвесы резиновые, такие отклеиваются и отдираются на ура, в случае с поролоновыми и их аналогами все не так просто как может показаться на первый взгляд.

Лично я разбираю динамики одним из двух способов, тонким лезвием, либо отмачиванием в растворителе. Во втором случае нужно работать строго на улице или в хорошо проветриваемом помещении, но не дома и не в подъезде. Заранее нужно приготовить все необходимые для ремонта инструменты, можно первичные, для демонтажа подвеса и центрирующей шайбы. Центрирующая шайба находится под диффузором, обычно желтого цвета из толстой прессованной сетчатой ткани.

Для отмачивания можно использовать шприц, набираем растворитель в шприц и аккуратно обрызгиваем крайние части подвеса, в том месте где она приклеена к “корзине”. Отмачивать приходится как правило долго, за 5 минут вы не отделите подвес от корпуса динамика. Центрирующая шайба отмачивается точно таким же способом.

Динамики я перематываю не в первый раз, и операция по демонтажу для данного динамика у меня заняла порядка 5-7 минут. После отмачивания, отпаиваем токопроводящие провода от клемм и вынимаем диффузор с катушкой из каркаса, отпаять провода в принципе можно и нужно до отмачивания, так будет удобнее. Смотрим на фото катушки моего сгоревшего динамика:

На фотографии хорошо видно перегретые и обугленные витки медного провода, данную катушку придется отматывать полностью и перематывать заного. некоторые недобросовестные ремонтники практикуют следующий вид ремонта: отматывают часть сгоревшего провода и места обрыва соединяют между собой методом пайки. Естественно такой “бомжремонт” ненадолго, кроме того, после отматывания части витков от катушки заметно уменьшит общее сопротивление динамика, что безусловно скажется на мощности.

Вообще, если катушка более менее живая, можно ее оставить, предварительно отмочив катушку лаком, прослужит – но не долго. Такой вариант применим для новичков, для тех кто боится перематывать катушку в силу тех или иных обстоятельств (например нет нужного провода для перемотки).

Катушку динамика в идеале мотать нужно с клеем БФ-2. Найти его не просто, но это самый лучший вариант. Подвес клеим резиновым клеем 88, продается он как правило в небольших баночках в строительных магазинах, таким клеем клеят карпеты на сабвуферы:

Поиск нужного провода тоже проблема, хорошими донорами провода являются катушки контакторов (пускателей), которые продаются отдельно в магазинах электрооборудования, стоят не дорого, я как раз такой провод и использую. Так же нужный провод можно найти в петле размагничивания кинескопов (ЭЛТ), образец моего провода для намотки ниже на фото:

Данный провод я снял и перемотал как раз с пускателя, диаметр провода примерно составляет 0.35, кстати, мотать слишком тонким проводом не рекомендуется т.к. резко упадет мощность динамика. Если провод берете тоньше чем было, то витков придется сделать чуть больше чем было, иначе сопротивление динамика будет меньше.

Мотать провод нужно виток к витку, намотка динамика дело тонкое и трудоемкое, главное не забросить все на полпути. Я мотал проводом примерно того же сечения, всего у меня вышло 4 слоя, каждый слой покрывал клеем БФ-2 и давал высохнуть порядка двух часов. С достаточной точностью определить необходимую длину нового провода не так уж сложно, нужно посчитать длину одного витка (зная его радиус), умножить на число витков в слое и на число слоев. Для моего динамика понадобилось порядка 20 метров эмальпровода. Диаметр провода определяется с помощью микрометра или штангенциркуля. Для намотки лучше использовать специализированный станок, который в разы упрощает весь процесс намотки, если нет такого станка то придется мотать катушку в ручную.

После того как клей высох начинаем собирать динамик. Отмечу, что приклеивать одновременно центрирующую шайбу и подвес крайне не рекомендуется, потому что с вероятностью в 99% после высыхания клея у вас динамик будет кряхтеть. Вначале нужно клеить либо центрирующую шайбу, либо подвес (я клею первое). То-есть, кисточкой промазываем края шайбы и места склеивания на корпусе динамика, даем чуть высохнуть и аккуратно одеваем диффузор на корпус так, чтобы катушка не терлась об магнитный керн.

С первого раза будет тяжело, поэтому можно можно промазывать шайбу клеем не целиком, а только в нескольких точках, в случае успешной центровки можно доклеить. Далее клеим подвес, при соединении подвеса с корзиной динамика параллельно нужно отцентрировать сам подвес, так, чтобы при ходе диффузора не было шорохов и скрежетов. После допаиваем токопроводящие медные провода (токопроводы) идущие от катушки к клеммам динамика и даем динамик высохнуть 24 часа.

Есть другой, более точный вариант центровки катушки, но для этого придется снимать колпачок с диффузора. После того как сняли колпачок одеваем диффузор с катушкой в корзину, далее берем бумагу формата А4, срезаем ее по широкой стороне вдоль на две половинки и сворачиваем в трубочку примерно такого же диаметра что керн нашего динамика и аккуратно вставляем в щель между керном и катушкой, далее можно смело клеить центрирующую шайбу с подвесом. После того как клей подсохнет вытаскиваете бумагу и приклеиваете колпак обратно.

Большинство динамических головок не предназначено для их разборки и является как бы одноразовыми (неразборными, малопригодными к ремонту) компонентами акустических систем. На практике, удачно разобрать динамик типовой конструкции и собрать его заново удается часто. Основная задача заключается в размягчении клея, с помощью которого скрепляется множество составных частей динамика, и отделении их друг от друга без травмирования и деформации.

Если у вас есть вопросы по перемотке динамиков, задавайте их на , постараемся помочь!

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4 проголосовавших: 8

Перемотка сабвуфера своими руками | Assa59.ru

Перемотка динамиков

Кроме повреждения подвеса, диффузора и попадания механических частиц в зазор магнитной системы, владельцам акустических систем иногда приходится встречаться с более серьёзным дефектом. Это перемотка динамика своими руками. Точнее его звуковой катушки. В редких случаях перематывать приходится и исправную катушку, если этого требует согласование громкоговорителей с усилителем низкой частоты. Перемотка требует полной разборки, кроме магнитной системы. Основные электродинамические головки, используемые в бытовой технике, имеют не разборную конструкцию. Только головки большой мощности, применяемые для озвучивания больших площадей, допускают многократный демонтаж, с последующей сборкой.

Как перемотать динамик своими руками

Если отказал громкоговоритель акустической системы не следует сразу его извлекать и начинать разбирать. Часто причиной отказа является обычный обрыв соединительных проводов в колонке или проводников, идущих от звуковой обмотки к контактам громкоговорителя. Только после проверки всех цепей с помощью тестера можно приступать к демонтажу. Чтобы извлечь катушку динамика нужно последовательно выполнить ряд операций. Все работы нужно проводить на удобном столе. Сначала нужно вынуть громкоговоритель из акустической системы, отпаяв соединительные провода и отвернув винты крепления. Затем отпаять проводники, идущие от звуковой обмотки на контактную колодку. Это делать нужно очень аккуратно, поскольку соединительные проводники имеют структуру канатика, где тонкие медные жилы перевиты с тонкими хлопковыми нитками.

Как наматываются катушки на динамиках

Замена или перемотка катушки динамика своими руками начинается с отклеивания всех элементов подвижной системы. Сначала нужно демонтировать пылезащитный колпачок или мембрану, которая имеет форму купола и располагается в центральной части диффузора.Для того чтобы отделить его без повреждений следует нанести растворитель на место приклеивания по периметру колпачка. Можно использовать пластиковый шприц, на который надета игла со сточенным кончиком. В шприц заливается растворитель и тонкой полоской наносится на место склейки. Наносить растворитель нужно очень аккуратно, чтобы он не растекался по поверхности диффузора. Использовать для этой цели кисточку не рекомендуется, так как от неё может оторваться волос и попасть в зазор магнитной системы.

Клеевые составы на разных моделях могут отличаться, поэтому начинать лучше всего со спирта и потом переходить на более активные вещества, такие как растворитель 646 или ацетон. Чтобы предотвратить быстрое испарение растворителя, после нанесения, динамическую головку нужно поместить в полиэтиленовый мешок. Через 10 минут мембрана легко отделяется с помощью тонкой пластинки.

Намотка катушки динамика

Далее нужно таким же способом отклеить диффузор. Периметр акустического отражателя достаточно большой, поэтому отделять его следует постепенно. Сначала обильно пропитывается растворителем небольшой участок. Через некоторое время, когда растворитель впитается, нужно тонкой и острой пластиной отделить край диффузора от металлической корзины. Чтобы он не приклеился обратно, под него подкладывается тонкая пластинка из пластика. Постепенно так обрабатывается весь периметр. Следующий этап разборки это отделение центрального подвеса. Это не всегда удаётся сделать. Этот элемент конструкции может быть приклеен настолько надёжно, что даже продолжительная обработка места склейки растворителем не всегда приводит к нужному результату. В этом случае придётся срезать центральный подвес. Это нужно делать очень острым предметом и как можно ближе к месту склейки. Тогда конструкцию можно восстановить без проблем. После того как диффузор вместе со звуковой обмоткой окажется снят, нужно заклеить скотчем зазор магнитной системы, чтобы избежать попадания туда каких-либо механических частиц.

Ремонт обмотки катушек динамиков своими руками обычно заключается в двух операциях. Это восстановление «слетевших» витков и полная перемотка изделия. Бывает, что измерение сопротивления обмотки показывает, что обмотка цела, но некоторые витки отклеились и создают препятствие нормальному её перемещению в магнитной системе. В этом случае нужно аккуратно пинцетом или другим инструментом уложить витки на место. Работа кропотливая, трудоёмкая и требует времени. Лучше всего укладывать и выравнивать по 1-2 витка фиксируя их с помощью клея. В качестве клея используется БФ-2, БФ-4 или любой клеящий состав на спиртовой основе. В крайнем случае, провод для катушек динамиков можно фиксировать клеем на нитроцеллюлозной основе. Если в процессе работы тонкий провод оборвался, то придётся перематывать катушку динамика, полностью удалив старую намотку.

Как сделать обмотку динамика

Намотка катушек динамиков это тонкая и ответственная работа. От качественного её выполнения зависит, будет ли громкоговоритель работать или его придётся выбросить. Сначала старую обмотку следует смотать, при этом считать число витков. Эти данные пригодятся для намотки нового изделия. Если провод не сгорел и не рассыпался витки можно не подсчитывать, а измерить длину проволоки. Затем её диаметр определяется микрометром и на основании этих данных подбирается проволока для перемотки динамика. Часто бывает, что сильно пострадала бумажная гильза. В этом случае придётся не только менять обмотку, но делать самостоятельно новый каркас. Для того чтобы изготовление гильзы и намотка прошло успешно, обязательно понадобится оправка,на которой эти работы будут производиться. Использование оправки сделает работу более удобной и предотвратит деформацию бумажной гильзы в процессе намотки. Если перемотка динамиков своими руками разовая операция, то оправка нужного диаметра делается из любого материала, который легко обрабатывается. Тем, кто постоянно ремонтирует громкоговорители, потребуется набор металлических разрезных оправок.

Разрез нужен для того, чтобы оправку можно было слегка сжать и снять с неё готовое изделие.

Перемотка звуковой катушки динамика

При эффективной работе акустических систем на максимальных уровнях громкости редко бывает, когда звуковая система перегорает аккуратно и в одном месте. Обычно после разборки громкоговорителя видно чёрные и обугленные витки. Если каркас сделан из бумаги, то он так же сильно обгорает и его нужно заменить. В качестве материала для гильзы используется специальная бумага. Конкретных рекомендаций здесь быть не может, так как используется тот материал, который имеется под рукой. Для изготовления гильзы звуковой катушки хорошо подойдёт тонкая алюминиевая фольга диаметром 0,05-0,1 мм. Основа получится лёгкой, а тонкий металл лучше отводит тепло.

Самое главное при намотке это применение соответствующего клея. Очень часто после восстановления звуковой катушки, громкоговоритель, через некоторое время, снова выходил из строя. Обмотка не перегорела, но её витки сползали с гильзы из-за того, что при работе использовался клей низкой термостойкости. Многие современные клеящие составы размягчаются при температуре 80-1000С, поэтому от выбора клея зависит результат работы. Отличные результаты даёт клей на спиртовой основе типа БФ-2, БФ-4, БФ-6, но их трудно достать. Для громкоговорителей низкой частоты и большой мощности, в качестве материала для гильзы, хорошо подойдёт алюминиевая фольга от банок с прохладительными напитками.

Замена катушки динамика

Перед тем, как приступать к намотке, нужно сделать расчёт катушки динамика. Обычное сопротивление громкоговорителей составляет 4 или 8 Ом. Если известен размер гильзы, длина провода и его диаметр, то достаточно отмерить нужный кусок медного провода и выполнить намотку. Она обязательно наматывается виток к витку в два или три слоя. Сначала на оправку наворачивается прокладка затем гильза. Витки, в процессе намотки, нужно фиксировать клеем. Как мотать катушку динамика.

Намотка выполняется строго виток к витку, поэтому чтобы намотка аккуратно ложилась на гильзу, по бокам, нужно сделать бортики из плотной бумаги. В этом случае придётся следить только за ровностью намотки. Провод для перемотки динамиков может быть марки ПЭВ-1, ПЭВ-2 или ПЭВТЛ. Последний тип предпочтительнее, так как он обладает более высокой стойкостью к нагреванию. При ремонте громкоговорителя своими руками не рекомендуется менять диаметр провода.

Ремонт катушки динамика своими руками

Для получения ровной обмотки на оправке лучше всего использовать намоточный станок. Его можно сделать самостоятельно или использовать готовый инструмент. Подойдёт закреплённая в тисках ручная дрель. После того как катушка готова её следует проклеить термостойким клеем и высушить используя бытовой фен. После тщательной просушки можно приступать к сборке громкоговорителя. Не рекомендуется одновременно приклеивать центрирующую шайбу и подвес диффузора к корзине. Сначала лучше приклеить центральную упругую шайбу. Перед этим звуковую систему нужно отцентрировать на керне магнитной системы, чтобы в процессе работы громкоговорителя не было слышно шороха и скрипа. Для этого из листа бумаги сворачивается трубочка и вводится в зазор магнитной системы между катушкой и керном. Затем приклеивается центрирующая шайба. Если при нажатии рукой диффузор перемещается мягко и без зацепления, то можно клеить подвес диффузора.

Поделки своими руками для автолюбителей

Перемотка динамика сабвуфера своими руками

Достался мне динамик Kics бесплатно, но проблема заключалась в том, что катушка была подпалена, хоть он и играл. Не долго думая, решил, что нужно сделать и установить себе. Первым делом расклеил динамик ради интереса. Вскрытие происходило с помощью ацетона и ножа.

Пропитывал диффузор и шайбу, затем потихоньку отклеивал. Катушка была вся черная и очень неприятно пахла.

После вскрытия

Думал что сам перемотаю, но стало лень. Нашли «мастера» который мне его перемотал, но не долго я радовался. Через 3 дня слетела катушка.

Причина-так называемый «мастер» не дал нормально подсохнуть клею, и не прогрел катушку (после пропитки клеем БФ-2 необходимо прогреть катушку 2-3 часа при температуре 120-140 градусов). Было обидно, ведь провода проложил, усилитель купил, а толку нет.

Второй раз не решился ему нести, ибо знакомому он перематывал 3 раза и все время слетала катушка.
Работа мастера
В итоге понял, что нужно мотать самому. Толщина стандартного провода 0.40, я нашел только 0.35, от какого-то трансформатора. Мотал полностью в ручную, пропитывал эпоксидным клеем ЭДП (знаю, что не совсем правильное решение, но БФ-2 не нашел у нас в городе).

Получилось уложить 4 слоя не слишком ровных, сопротивление вместо 4 Ом стало 5.6 Ом. Центровал динамик в следующей последовательности: приклеил диффузор, затем подключил усилитель, и через программу воспроизводил частоты от 10 Гц до 40 Гц пока приклеивал центрирующую шайбу.

Добился того, чтоб ничего нигде не терло, и оставил сохнуть на сутки.
Катушка, намотанная вручную
Конечно, если влить в него большую мощность, то развалиться опять, поэтому гейн на усилителе выставил 50%. По ощущениям играет так же, как и играл. Усилитель GZ 2х канальный (мостом максимальная мощность 600 ватт в 4 ома).

Провода обжаты в наконечники, так же дополнительно кинул провод от генератора, чтоб просадки были поменьше.

Подключили в авто
Силовые провода

BMW 3 series Touring 330d Булочка edition › Logbook › Перемотка сабвуфера, попытка номер 2

Итак кто не хочет читать мои приключения, про саму пермотку смотрите ниже
Кто не видел первую часть смотрим сюда ссылка
После перемотки поездив недельки 2 я решил его раскачать))) и произошло очевидное))
часть катушки снова отвалилась посередине и соскочила с оправки!

А все потому что я
1 — не обезжиривал проволоку при намотке
2 — натягивал проволку жирными руками)
Я решил перемотать проволокой потолще 0,6мм — все хорошо перемоталось — НО саб не играл как надо а выдавал искажения)))) потому как сопротивление не было достигнуто в 4 ома(
В общем я забил и купил новую голову Pioneer TS-W310S4 аж на 400w
catalog. onliner.by/carspe…/pioneer/pioneer_tsw310s4 катушка там серьезная с хорошим охлаждением и диаметр ее больше
И что вы думаете)) правильно я поджарил ее во вторую неделю)))

И теперь я понял почему, тк у меня сотит коробочка конвертор сигнала ссылка на установку и настроить ее грамотно на всех уровнях сигнала ну не возможно, на некоторых песнях при высоком уровне она начинает выдавать искажение — это и жжет КАТУШКУ, именно искажения сигнала!
Вот так вот, но этот оказался по серьезнее и обмотка не отвалилась а тупо подгорела и сопротивление динамика уменьшилось, слушать его нельзя(
Буду его тоже перематывать
Гомельские — У кого есть проволка 0,5 мм пишите

Ну что делать, жена на новые ништяки не дает денег))) вернее дает, грит купи себе норм мафон и тогда можно будет настроить сабы правильно, суть не в этом, Семья первично и покупать еще одну голову не разумно да и не дешего сейчас(
Как многие знают я упоротый)) т. е упорный я решил снова перемотать свой первий саб с исправлением некоторых ошибок
1 — обезжириваем проволоку при намотке
2 — под основу проволоки на саму катушку я приклеил полосочку офисной бумаги плотностю 80мм2, для того что бы катушка не соскакивала со слюдяной основы
3 — я ипользовал теперь 2 клея (эпоксидный и хват) эпоксидка сама по себе хрупкая, а вот хват эластичный, я их смешивал вместе.

4 — край обмотки я пролил клеем слелав так сказать защиту от сползания

Итак начнем, Специально для вас подпищики, язаснял процес намотки 1го слоя, как видно на видео я в конце откусываю оправку (она придерживала бумажку о которой я говорил выше)клей под мумажку и на бумажку, далее проволока, потом как намотали, кисточкой убираем остатки клея, что бы новый слой проволоки ложился между пазами нижней, это важно
Смотрим внимательно, тк если смотреть не внимательно то потом возможны вопросы на которые ответы в видео.

После намотки слоя, оставляем сушиться на несколько дней, это совпалао с поездкой с деревню, и я отдохнул и катушка подсохла, шашлыки и блинчик))

cxema21.ru

Частенько можно встретить просьбы о помощи в ремонте и перематывании катушек сгоревших динамиков, статьи на эту тему уже давно есть в интернете, но мы решили сделать свою. Итак, достался мне на руки сгоревший сабвуферный динамик Pioneer от сабвуфера TS-WX303, номинальная мощность у динамика составляет порядка 250 Ватт. Думается мне что бывший хозяин переборщил с мощностью вследствие чего и сгорел наш динамик.

При нажатии на диффузор издавался хорошо слышимый скрежет, это трется катушка об магнитный керн, возможно развалившаяся, после разборки динамика все станет ясно. Самой главной сложностью как раз таки является разобрать динамик, ведь очень важно не повредить подвес динамика, хорошо когда подвесы резиновые, такие отклеиваются и отдираются на ура, в случае с поролоновыми и их аналогами все не так просто как может показаться на первый взгляд.

Итак, фото моего пациента:

Лично я разбираю динамики одним из двух способов, тонким лезвием, либо отмачиванием в растворителе. Во втором случае нужно работать строго на улице или в хорошо проветриваемом помещении, но не дома и не в подъезде. Заранее нужно приготовить все необходимые для ремонта инструменты, можно первичные, для демонтажа подвеса и центрирующей шайбы. Центрирующая шайба находится под диффузором, обычно желтого цвета из толстой прессованной сетчатой ткани.

Для отмачивания можно использовать шприц, набираем растворитель в шприц и аккуратно обрызгиваем крайние части подвеса, в том месте где она приклеена к “корзине”. Отмачивать приходится как правило долго, за 5 минут вы не отделите подвес от корпуса динамика. Центрирующая шайба отмачивается точно таким же способом.

Динамики я перематываю не в первый раз, и операция по демонтажу для данного динамика у меня заняла порядка 5-7 минут. После отмачивания, отпаиваем токопроводящие провода от клемм и вынимаем диффузор с катушкой из каркаса, отпаять провода в принципе можно и нужно до отмачивания, так будет удобнее. Смотрим на фото катушки моего сгоревшего динамика:

На фотографии хорошо видно перегретые и обугленные витки медного провода, данную катушку придется отматывать полностью и перематывать заного. некоторые недобросовестные ремонтники практикуют следующий вид ремонта: отматывают часть сгоревшего провода и места обрыва соединяют между собой методом пайки. Естественно такой “бомжремонт” ненадолго, кроме того, после отматывания части витков от катушки заметно уменьшит общее сопротивление динамика, что безусловно скажется на мощности.

Вообще, если катушка более менее живая, можно ее оставить, предварительно отмочив катушку лаком, прослужит – но не долго. Такой вариант применим для новичков, для тех кто боится перематывать катушку в силу тех или иных обстоятельств (например нет нужного провода для перемотки).

Катушку динамика в идеале мотать нужно с клеем БФ-2. Найти его не просто, но это самый лучший вариант. Подвес клеим резиновым клеем 88, продается он как правило в небольших баночках в строительных магазинах, таким клеем клеят карпеты на сабвуферы:

Поиск нужного провода тоже проблема, хорошими донорами провода являются катушки контакторов (пускателей), которые продаются отдельно в магазинах электрооборудования, стоят не дорого, я как раз такой провод и использую. Так же нужный провод можно найти в петле размагничивания кинескопов (ЭЛТ), образец моего провода для намотки ниже на фото:

Данный провод я снял и перемотал как раз с пускателя, диаметр провода примерно составляет 0.35, кстати, мотать слишком тонким проводом не рекомендуется т.к. резко упадет мощность динамика. Если провод берете тоньше чем было, то витков придется сделать чуть больше чем было, иначе сопротивление динамика будет меньше.

Мотать провод нужно виток к витку, намотка динамика дело тонкое и трудоемкое, главное не забросить все на полпути. Я мотал проводом примерно того же сечения, всего у меня вышло 4 слоя, каждый слой покрывал клеем БФ-2 и давал высохнуть порядка двух часов. С достаточной точностью определить необходимую длину нового провода не так уж сложно, нужно посчитать длину одного витка (зная его радиус), умножить на число витков в слое и на число слоев. Для моего динамика понадобилось порядка 20 метров эмальпровода. Диаметр провода определяется с помощью микрометра или штангенциркуля. Для намотки лучше использовать специализированный станок, который в разы упрощает весь процесс намотки, если нет такого станка то придется мотать катушку в ручную.

После того как клей высох начинаем собирать динамик. Отмечу, что приклеивать одновременно центрирующую шайбу и подвес крайне не рекомендуется, потому что с вероятностью в 99% после высыхания клея у вас динамик будет кряхтеть. Вначале нужно клеить либо центрирующую шайбу, либо подвес (я клею первое). То-есть, кисточкой промазываем края шайбы и места склеивания на корпусе динамика, даем чуть высохнуть и аккуратно одеваем диффузор на корпус так, чтобы катушка не терлась об магнитный керн.

С первого раза будет тяжело, поэтому можно можно промазывать шайбу клеем не целиком, а только в нескольких точках, в случае успешной центровки можно доклеить. Далее клеим подвес, при соединении подвеса с корзиной динамика параллельно нужно отцентрировать сам подвес, так, чтобы при ходе диффузора не было шорохов и скрежетов. После допаиваем токопроводящие медные провода (токопроводы) идущие от катушки к клеммам динамика и даем динамик высохнуть 24 часа.

Есть другой, более точный вариант центровки катушки, но для этого придется снимать колпачок с диффузора. После того как сняли колпачок одеваем диффузор с катушкой в корзину, далее берем бумагу формата А4, срезаем ее по широкой стороне вдоль на две половинки и сворачиваем в трубочку примерно такого же диаметра что керн нашего динамика и аккуратно вставляем в щель между керном и катушкой, далее можно смело клеить центрирующую шайбу с подвесом. После того как клей подсохнет вытаскиваете бумагу и приклеиваете колпак обратно.

Большинство динамических головок не предназначено для их разборки и является как бы одноразовыми (неразборными, малопригодными к ремонту) компонентами акустических систем. На практике, удачно разобрать динамик типовой конструкции и собрать его заново удается часто. Основная задача заключается в размягчении клея, с помощью которого скрепляется множество составных частей динамика, и отделении их друг от друга без травмирования и деформации.

Если у вас есть вопросы по перемотке динамиков, задавайте их на , постараемся помочь!

All-Audio.pro

Статьи, Схемы, Справочники

Перемотка катушки сабвуфера своими руками

Время работы: с до по Московскому времени. В нашем интернет магазине вы можете купить катушки для динамиков и сабвуферов. Мы всегда стараемся держать большой ассортимент катушек в наличии, а так же постоянно пополнять информационную базу катушек в зависимости от категории динамиков: 1. Катушки для автомобильных сабвуферов 2.

Поиск данных по Вашему запросу:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Перейти к результатам поиска >>>

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Замена катушки на Machete за 5 минут.

перемотка катушек

Подобный расчёт может понадобиться тогда, когда Вам в руки попал уже разобранный динамик, из которого удалили катушку, а исходный диаметр провода неизвестен. Также, в некоторых случаях, может понадобиться изменить сопротивление динамика.

Пригодиться это даже тогда, когда утрачена не только катушка, но и гильза. Тогда можно принять длину катушки в полтора раза больше толщины переднего фланца.

Данная формула позволяет рассчитать диаметр медного провода для намотки двухслойной катушки виток к витку. Нужно только учитывать, что в технических данных динамиков, указывается сопротивление не постоянному, а переменному току, измеренное на частоте Гц, если не указано другое.

Как измерить с высокой точностью диаметр провода, не имея микрометра, описано здесь. Намотка катушек динамиков производится виток к витку до получения заданной длины катушки. Количество витков при этом, как правило, не считают. При намотке следует поддерживать постоянное натяжение провода и тщательно укладывать витки. Особенно тщательно укладываются витки второго слоя, когда каждый виток должен быть строго уложен между витками первого слоя.

Катушку с обмоточным проводом можно закрепить любым удобным для Вас способом и установить на полу. Подробнее о самом простом станке для намотки динамиков можно прочесть здесь. Другой полезный инструмент, который понадобится для намотки катушек, это вот такая прищепка с грузиком. Необходимую вязкость клея можно обеспечить добавлением небольшого количества спирта с тщательным перемешиванием.

Перед основной намоткой, на гильзу наматывается несколько лишних витков, для того, чтобы надёжно закрепить провод и гильзу на поверхности шаблона. Затем во время очередного лишнего витка на гильзу кисточкой наносится равномерный слой клея. После этого, быстро мотается первый слой катушки. Затем к проводу цепляется грузик, который позволяет сохранить необходимое натяжение провода и освободить до этого занятую руку.

Затем, первый слой катушки покрывается клеем. Любой лишний перегиб провода может увеличить габариты катушки, уменьшив тем самым внешний воздушный зазор. Если всё-таки не удалось избежать перегибов провода, то несколько раз протяните проблемное место через ноготь большого пальца. Сначала мотается один два витка второго слоя, а затем первый слой катушки покрывается клеем.

Это делается для того, чтобы свежий клей не растворил клей, нанесённый ранее, и первый виток второго слоя не провалился в образовавшуюся щель между крайними витками первого слоя.

После намотки второго слоя провода, катушка подсушивается в течение минут, а затем снова покрывается клеем. Когда клей хорошо подсохнет, можно, либо снять с оправки катушку вместе с гильзой, если она уже вклеена в диффузор, либо вклеить её в диффузор прямо на шаблоне.

Чтобы снять гильзу с шаблона, то место прокладки, где была нанесена фиксирующая капля клея, отрезается, и гильза снимается с оправки вместе с катушкой и прокладкой.

Если прокладка не скользит по оправке, значит, натяжение провода при намотке было слишком велико. Нужно отметить, что чрезмерное натяжение провода может уменьшить зазор между гильзой и керном и сделать сборку динамика невозможной. Это обусловлено тем, что медный провод может растягиваться и сжиматься, как и любой другой металл. Так как в гильзе имеется щель, то во время намотки катушки в неё проникает клей и гильза приклеивается к прокладке.

Для того чтобы отделить прокладку от гильзы достаточно при помощи кисточки слегка смочить ацетоном или спиртом место, где прокладка склеилась с гильзой. Для окончательного отверждения клея, на катушку подаётся электрический ток. Силу тока подбирают для достижения оптимального режима отверждения. Иван, не омами едиными параметры катушки опреляются. Количество витков то совсем другое, чем у двуслойной. Лучше перемотайте, как было. Иван, картинки можно загрузить прямо в форум в соответстующую ветку.

Родная одна катушка их две была намотана диаметром провода без изоляции 0,23мм длинной 16,5 метра 8 ом. Иван, что пересчитывать-то. Все данные у вас есть и диаметр провода и длина катушки. Больше ничего не требуется.

Купил клей БФ других нет но он не много густоват,можно его разбавить борной кислотой,спиртовой раствор,спирта в аптеке то же нет,дожились. Иван, только спиртом. Спирт можно купить в аптеке по рецепту в количестве гр на один рецепт.

Рецепт обычный, может выписать любой врач, как средство дизенфекции при инъекциях. Можно сослаться на то, что от муравьиного спирта у вас раздражение кожи. Это правда, у некоторых есть такая аллергическая реакция. Не странно ли, но на нормальные продукты и вино-водочные изделия мало у кого есть аллергия. Может быть поэтому они доступны только власть придержавшим, а все остальные вынуждены довольствоваться всякими суррогатами….

Превышено предельное количество сообщений. Права на все материалы, размещённые в блоге, принадлежат Юрию Шалаеву. Копирование запрещено! Сделай сам своими руками О бюджетном решении технических, и не только, задач.

Поиск по сайту. Карта сайта Контакты Подписка Links. Как отремонтировать динамик самому? FAQ Часть5 Как отремонтировать динамик самому? FAQ Часть5. Нашли ошибку в тексте?

Иван Март 26th, at Иван Март 29th, at Добавить свое объявление Загрузка Популярные статьи Мощный паяльный фен своими руками Паяльник для пайки SMD компонентов из доступных деталей Цифровой осциллограф из компьютера Импульсный блок питания из сгоревшей лампочки Как рассчитать и намотать импульсный трансформатор? Стабильный регулятор мощности Как рассчитать и намотать силовой трансформатор? Сварочный аппарат своими руками. Свежие комментарии admin к записи Укрощение мышки.

Ремонт динамиков своими руками вклейка катушки

By Alfa , February 23, in Мастерская. Поиском пользовался и толком ничего не нащел. Кто занимаеться перемоткой динов, подскажите как отцентравать динамики без колпачков центральных. Есть какой нибудь способ еще, кроме того чтоб тянуть в разные стороны подвес?

Ремонт усилителей, Музцентров , акустики, JBL,буферов,5,1

Войти или зарегистрироваться. Clippu Net – клуб для увлечённых построением акустических систем. Услуга Ремонт динамиков и сабвуферов. Регистрация: OFF , Jet , Slyfox , Black Angel и ещё 1-му нравится это. Результат моей работы.

перемотка динамика

Подобный расчёт может понадобиться тогда, когда Вам в руки попал уже разобранный динамик, из которого удалили катушку, а исходный диаметр провода неизвестен. Также, в некоторых случаях, может понадобиться изменить сопротивление динамика. Пригодиться это даже тогда, когда утрачена не только катушка, но и гильза. Тогда можно принять длину катушки в полтора раза больше толщины переднего фланца. Данная формула позволяет рассчитать диаметр медного провода для намотки двухслойной катушки виток к витку.

Ремонт усилителей, Музцентров , акустики, JBL,буферов,5,1

Вклейка неодимового магнита в динамик. Alphard Machete M15D0. Сборка и первый запуск. Ремонт динамика 75гдн и в помохах Матрос. Как сделать акустические колонки.

Звуковые катушки

Помощь – Поиск – Пользователи – Календарь. Полная версия: автозвук. Страницы: 1 , 2 , 3. Цитата RES Сверх чего то не хочу, просто хочу хорошего звучания, но не дискотеку.

Медный провод: – 0. Как отремонтировать динамик 15″ перемотка. MAX-Loft 6 months ago.

Мы постараемся ответить на вопрос: ремонт динамиков своими руками вклейка катушки по рекомендациям подлинного мастера с максимально подробным описанием. Чтобы устранить проблему, даже не нужно обращаться в мастерскую: в большинстве случаев достаточно разобрать динамик, прочистить его от инородных предметов и снова собрать, посадив все элементы на хороший клей. Самостоятельно можно и произвести замену подвеса сабвуфера, если на нем появился надрыв. В этой статье мы расскажем, каким клеем лучше клеить катушку динамика, какой клеящий состав идеально подойдет для приклеивания подвесов, диффузора, центрирующей шайбы, выводов. Для ремонта динамика используют различные по своему составу и характеристикам виды клея.

Самое подробное описание: ремонт катушки сабвуфера своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе. Пн 14 Июл Недавно накрылся мой сабвуфер, выкидывать жалко, да и к тому же хороший был саб и я решил его сам перемотать, так сказать своими руками. Работа не сложная, я думаю, что может справиться каждый, если конечно захочет. Итак в идеале надо пропускать проволоку через растворитель тряпка паролончик и далее через эпоксидный клей.

Switch to English регистрация. Телефон или email. Чужой компьютер.

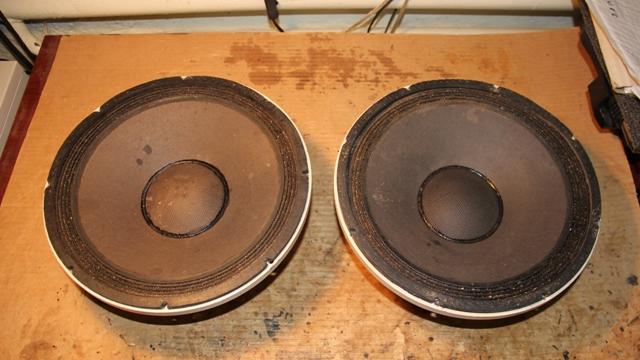

Ремонт низкочастотных динамиков, сабвуферов

 Ремонт низкочастотных динамиков, сабвуферов

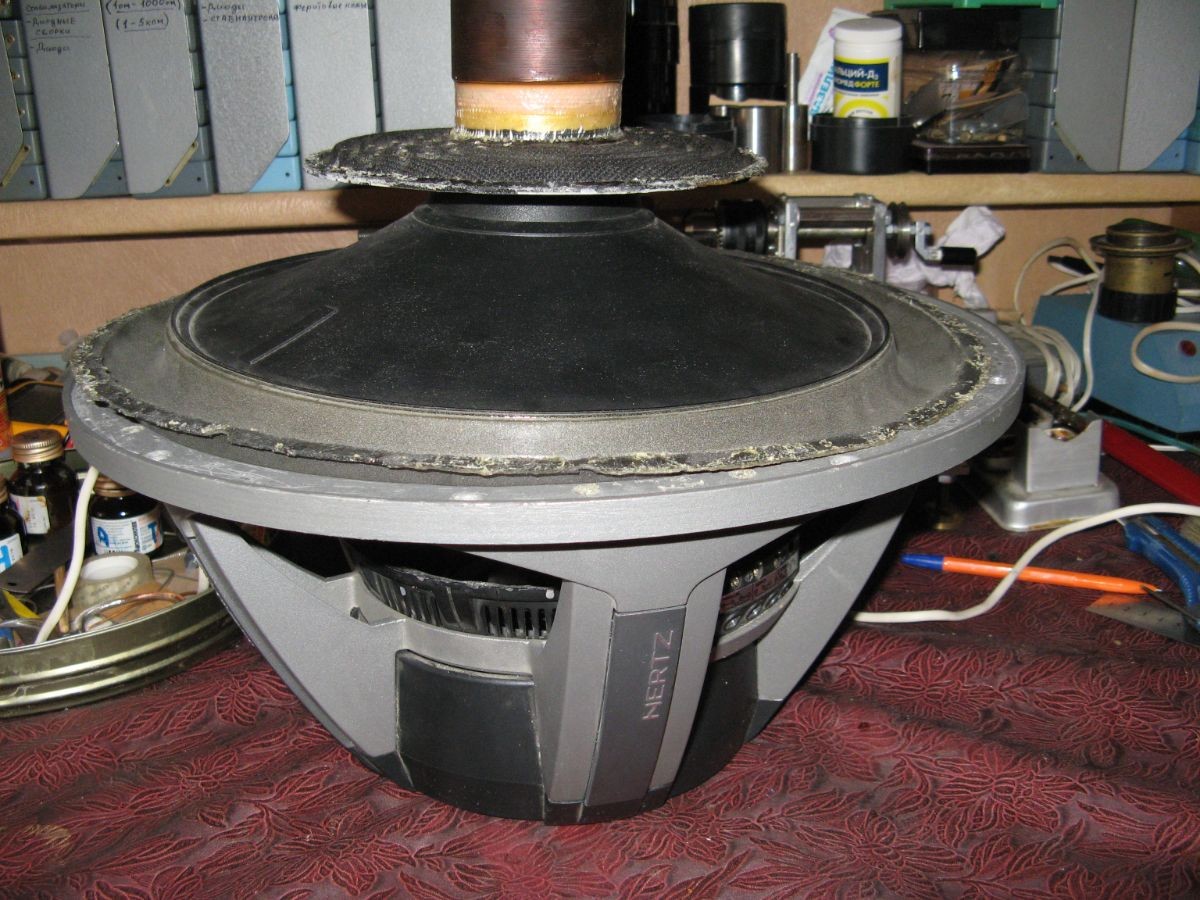

Самым частым ремонтом динамиков являться  перемотка катушек. Катушка может не только перегореть но и просто рассыпаться, витки или виток слетает с каркаса катушки.

Самым тяжелым случаем является когда каркас катушки приходит в негодность от сгоревшей катушки, прогорел, деформировался, помялся, потрескался или просто оторвался. В таких случаях приходится менять каркас катушки и саму катушку, процедура сложная и трудоёмкая. Каркас изготавливается из бумаги, стеклотекстолита или метала у фирменных динамиков медь, алюминий или дешевый вариант железо у Китайских. Катушка у низкочастотных динамиков мотается медным проводом круглого, квадратного или прямоугольного сечения, очень редко шестигранного сечения. Редко встречается обмотка намотана алюминиевым проводом. Катушка намотана виток к витку послойно, обычно состоит из двух слоёв. В последнее время часто встречаются двух обмоточные по два слоя, нередко попадаются одно обмоточные четырёх-слойные.

Примеры ремонта динамиков:

Катушка Rockford Fosgate POWER T212D

Клеммы подключения Rockford Fosgate POWER T212D

Разобранный  Rockford Fosgate POWER T212D

.

Пример намотки катушки алюминиевым проводом на алюминиевом каркасе сабвуфер фирмы Rockford Fosgate Т212D2. Динамик имеет две обмотки по два слоя. Мощность Р-1000Watts RMS, P-2000Watts Peak.

Soundstream 12”

Сгоревшая катушка Soundstream 12″

Перемотанная катушка Soundstream 12″

Ремонт и модернизация динамика Soundstream 12«. Динамик сгорел в течении первого месяца эксплуатации, обменять в магазине естественно отказались. Катушку пересчитал на другой провод и перемотал. Подводимая мощность к динамику увеличилась примерно на 30-40% от заводской.

Старые клеммы подключения Soundstream 12″

Новые клеммы подключения Soundstream 12″

Изменил подключение динамика. Убрал пластмассовый колпак закрывающий магнит, сильно дребезжал при работе динамика.



Отремонтированный Soundstream 12″

 Собрал динамик, работает по сей день.

Динамик Magnat до ремонта

Ремонта динамика Magnat

Замена подвеса на динамике Magnat.







• < Назад
• Вперёд >

Добавить комментарий

вот есть динамик 8 ом. Как из него сделать 4 ом? — Музыкальные инструменты, аппаратура, акустика

площадь не изменилась, ход диффузора не изменился, объём воздуха тоже…



1. Подводимая мощность вдвое больше.

2. ход диффузора, как показывает опыт, это чисто такая, субъективная штука, не имеющая связи с реальным звуковым давлением, и большой ход диффузора говорит о плохой задемпфированности системы. Хорошая система будет давать высокое давление при небольшом ходе диффузора.

Кроме того, при большом ходе диффузора звуковое давление становится еще более нелинейным относительно подводимого сигнала.

И еще немного: можете поверить. что большие ходы вы видите, когда на АС подаётся сигнал частотой ниже воспроизводимой, часто — ниже слышимой, и еще может свидетельствовать о ПОС на инфразвуке. То, другое и третье есть нехорошо.

Если сможете круто (например, не ниже 12дБ на октаву), отсечь всё ниже, скажем, 30-40Гц, то болтания диффузоров исчезнут, а качество и громкость повысятся.

ИМХО.



У НЧ обычно катушки выпрыгивали, шайба и подвесы рвались



Это как раз то, о чем я написал чуть выше. ПОС.



Особенно было характерно, когда воспроизводили с винила магнитными головками, у которых усилитель-корректор поднимал НЧ. Обрезать НЧ никто особо не старался..

Перемотка динамиков своими руками. Как наматывать катушки на звуковой динамик

Автор admin На чтение 7 мин. Просмотров 127 Опубликовано 27.10.2018

Кроме повреждения подвеса, диффузора и попадания механических частиц в зазор магнитной системы, владельцам акустических систем иногда приходится встречаться с более серьёзным дефектом. Это перемотка динамика своими руками. Точнее его звуковой катушки. В редких случаях перематывать приходится и исправную катушку, если этого требует согласование громкоговорителей с усилителем низкой частоты. Перемотка требует полной разборки, кроме магнитной системы. Основные электродинамические головки, используемые в бытовой технике, имеют не разборную конструкцию. Только головки большой мощности, применяемые для озвучивания больших площадей, допускают многократный демонтаж, с последующей сборкой.

Как перемотать динамик своими руками

Если отказал громкоговоритель акустической системы не следует сразу его извлекать и начинать разбирать. Часто причиной отказа является обычный обрыв соединительных проводов в колонке или проводников, идущих от звуковой обмотки к контактам громкоговорителя. Только после проверки всех цепей с помощью тестера можно приступать к демонтажу. Чтобы извлечь катушку динамика нужно последовательно выполнить ряд операций. Все работы нужно проводить на удобном столе. Сначала нужно вынуть громкоговоритель из акустической системы, отпаяв соединительные провода и отвернув винты крепления. Затем отпаять проводники, идущие от звуковой обмотки на контактную колодку. Это делать нужно очень аккуратно, поскольку соединительные проводники имеют структуру канатика, где тонкие медные жилы перевиты с тонкими хлопковыми нитками.

Как наматываются катушки на динамиках

Замена или перемотка катушки динамика своими руками начинается с отклеивания всех элементов подвижной системы. Сначала нужно демонтировать пылезащитный колпачок или мембрану, которая имеет форму купола и располагается в центральной части диффузора.Для того чтобы отделить его без повреждений следует нанести растворитель на место приклеивания по периметру колпачка. Можно использовать пластиковый шприц, на который надета игла со сточенным кончиком. В шприц заливается растворитель и тонкой полоской наносится на место склейки. Наносить растворитель нужно очень аккуратно, чтобы он не растекался по поверхности диффузора. Использовать для этой цели кисточку не рекомендуется, так как от неё может оторваться волос и попасть в зазор магнитной системы.

Клеевые составы на разных моделях могут отличаться, поэтому начинать лучше всего со спирта и потом переходить на более активные вещества, такие как растворитель 646 или ацетон. Чтобы предотвратить быстрое испарение растворителя, после нанесения, динамическую головку нужно поместить в полиэтиленовый мешок. Через 10 минут мембрана легко отделяется с помощью тонкой пластинки.

Намотка катушки динамика

Далее нужно таким же способом отклеить диффузор. Периметр акустического отражателя достаточно большой, поэтому отделять его следует постепенно. Сначала обильно пропитывается растворителем небольшой участок. Через некоторое время, когда растворитель впитается, нужно тонкой и острой пластиной отделить край диффузора от металлической корзины. Чтобы он не приклеился обратно, под него подкладывается тонкая пластинка из пластика. Постепенно так обрабатывается весь периметр. Следующий этап разборки это отделение центрального подвеса. Это не всегда удаётся сделать. Этот элемент конструкции может быть приклеен настолько надёжно, что даже продолжительная обработка места склейки растворителем не всегда приводит к нужному результату. В этом случае придётся срезать центральный подвес. Это нужно делать очень острым предметом и как можно ближе к месту склейки. Тогда конструкцию можно восстановить без проблем. После того как диффузор вместе со звуковой обмоткой окажется снят, нужно заклеить скотчем зазор магнитной системы, чтобы избежать попадания туда каких-либо механических частиц.

Ремонт обмотки катушек динамиков своими руками обычно заключается в двух операциях. Это восстановление «слетевших» витков и полная перемотка изделия. Бывает, что измерение сопротивления обмотки показывает, что обмотка цела, но некоторые витки отклеились и создают препятствие нормальному её перемещению в магнитной системе. В этом случае нужно аккуратно пинцетом или другим инструментом уложить витки на место. Работа кропотливая, трудоёмкая и требует времени. Лучше всего укладывать и выравнивать по 1-2 витка фиксируя их с помощью клея. В качестве клея используется БФ-2, БФ-4 или любой клеящий состав на спиртовой основе. В крайнем случае, провод для катушек динамиков можно фиксировать клеем на нитроцеллюлозной основе. Если в процессе работы тонкий провод оборвался, то придётся перематывать катушку динамика, полностью удалив старую намотку.

Как сделать обмотку динамика

Намотка катушек динамиков это тонкая и ответственная работа. От качественного её выполнения зависит, будет ли громкоговоритель работать или его придётся выбросить. Сначала старую обмотку следует смотать, при этом считать число витков. Эти данные пригодятся для намотки нового изделия. Если провод не сгорел и не рассыпался витки можно не подсчитывать, а измерить длину проволоки. Затем её диаметр определяется микрометром и на основании этих данных подбирается проволока для перемотки динамика. Часто бывает, что сильно пострадала бумажная гильза. В этом случае придётся не только менять обмотку, но делать самостоятельно новый каркас. Для того чтобы изготовление гильзы и намотка прошло успешно, обязательно понадобится оправка,на которой эти работы будут производиться. Использование оправки сделает работу более удобной и предотвратит деформацию бумажной гильзы в процессе намотки. Если перемотка динамиков своими руками разовая операция, то оправка нужного диаметра делается из любого материала, который легко обрабатывается. Тем, кто постоянно ремонтирует громкоговорители, потребуется набор металлических разрезных оправок.

Разрез нужен для того, чтобы оправку можно было слегка сжать и снять с неё готовое изделие.

Перемотка звуковой катушки динамика

При эффективной работе акустических систем на максимальных уровнях громкости редко бывает, когда звуковая система перегорает аккуратно и в одном месте. Обычно после разборки громкоговорителя видно чёрные и обугленные витки. Если каркас сделан из бумаги, то он так же сильно обгорает и его нужно заменить. В качестве материала для гильзы используется специальная бумага. Конкретных рекомендаций здесь быть не может, так как используется тот материал, который имеется под рукой. Для изготовления гильзы звуковой катушки хорошо подойдёт тонкая алюминиевая фольга диаметром 0,05-0,1 мм. Основа получится лёгкой, а тонкий металл лучше отводит тепло.

Самое главное при намотке это применение соответствующего клея. Очень часто после восстановления звуковой катушки, громкоговоритель, через некоторое время, снова выходил из строя.Обмотка не перегорела, но её витки сползали с гильзы из-за того, что при работе использовался клей низкой термостойкости. Многие современные клеящие составы размягчаются при температуре 80-1000С, поэтому от выбора клея зависит результат работы. Отличные результаты даёт клей на спиртовой основе типа БФ-2, БФ-4, БФ-6, но их трудно достать. Для громкоговорителей низкой частоты и большой мощности, в качестве материала для гильзы, хорошо подойдёт алюминиевая фольга от банок с прохладительными напитками.

Замена катушки динамика

Перед тем, как приступать к намотке, нужно сделать расчёт катушки динамика. Обычное сопротивление громкоговорителей составляет 4 или 8 Ом. Если известен размер гильзы, длина провода и его диаметр, то достаточно отмерить нужный кусок медного провода и выполнить намотку. Она обязательно наматывается виток к витку в два или три слоя. Сначала на оправку наворачивается прокладка затем гильза. Витки, в процессе намотки, нужно фиксировать клеем. Как мотать катушку динамика.

Намотка выполняется строго виток к витку, поэтому чтобы намотка аккуратно ложилась на гильзу, по бокам, нужно сделать бортики из плотной бумаги. В этом случае придётся следить только за ровностью намотки. Провод для перемотки динамиков может быть марки ПЭВ-1, ПЭВ-2 или ПЭВТЛ. Последний тип предпочтительнее, так как он обладает более высокой стойкостью к нагреванию. При ремонте громкоговорителя своими руками не рекомендуется менять диаметр провода.

Ремонт катушки динамика своими руками

Для получения ровной обмотки на оправке лучше всего использовать намоточный станок. Его можно сделать самостоятельно или использовать готовый инструмент. Подойдёт закреплённая в тисках ручная дрель. После того как катушка готова её следует проклеить термостойким клеем и высушить используя бытовой фен. После тщательной просушки можно приступать к сборке громкоговорителя. Не рекомендуется одновременно приклеивать центрирующую шайбу и подвес диффузора к корзине. Сначала лучше приклеить центральную упругую шайбу. Перед этим звуковую систему нужно отцентрировать на керне магнитной системы, чтобы в процессе работы громкоговорителя не было слышно шороха и скрипа. Для этого из листа бумаги сворачивается трубочка и вводится в зазор магнитной системы между катушкой и керном. Затем приклеивается центрирующая шайба. Если при нажатии рукой диффузор перемещается мягко и без зацепления, то можно клеить подвес диффузора.

Сервисный центр «Вектор» | Ремонт и перемотка динамиков, штатной автомобильной акустики

Наш сервисный центр производит профессиональный ремонт и перемотку динамиков

Ремонт динамиков любого принципа действия (электродинамические, электростатические, пьезокерамические, плазменные и др.)прямого излучения, рупорные, всех  и передаваемых частот (низкочастотные, среднечастотные, высокочастотные, широкополосные).

Ремонтируем динамики для всех областей применения (концертные, домашние, автомобильные, студийные и др.). Sony, Panasonic, Pioneer, JVC, Technics, Power Acoustik, Lanzar, Microlab, Blaupunkt, Nad, Hertz, Mac Audio, Alpine, SPL, Dragster, Bosse, Kicx, Kenwood, Fusion, Nacamichi,Yamaha, Calcell, BBK, Samsung, Hyunday, Prology, JBL Genesis, Mystery, Supra

Ремонт штатной акустики автомобилей: Mercedes, Audi, BMW, Porsce, Alfa Romeo, Volvo, Volkswagen, Opel, Pegout, Land Rover, Jaguar, Citroen, Acura, Infinity, Lexus, Honda, Toyota, Nissan, Mazda, Subaru, Suzuki, Mitsubishi, Ford, Chevrolet



Диагностика в нашем Сервис-Центре платная, при условии что ремонт возможен и будет производится нашими специалистами. После диагностики, которая составляет от одного до трёх рабочих дней, наш менеджер позвонит и согласует стоимость и сроки ремонта, а также, предоставит всю информацию по вашему динамику, возможную причину поломки и рекомендации. Если у вас возникли трудности связанные с подключением и настройкой вашей акустической системы ,наш специалист сможет проконсультировать вас по телефону, либо провести подключения и настройку. Имея большой опыт, мы осуществляем ремонт акустических громкоговорителей любой сложности. Ремонт производит специалист высокого уровня.



Как перемотать динамики самому?

Если у динамика пропал звук или появился шорох при его работе скорее всего сгорела или оборвалась катушка. Как же перемотать сгоревшую катушку динамика?



Чтобы перемотать динамик самому, потребуется:

1) Сгоревший динамик

2) Медная проволока необходимого сечения

3) Скальпель и некоторые другие инструменты

4) Качественный клей (эпоксидная смола)

5) Твёрдая рука и железное намерение сделать это.

При помощи скальпеля, аккуратно доберитесь до катушки, внимательно посчитайте количество витков , замерьте толщину сечения проволоки и аккуратно очистите кольцо от старой обмотки. Новую проволоку нужно намотать точно также как это было сделано заводом изготовителем, после чего закрыть слоем смолы, и при помощи клея (возможно потребуется клей для пластмасс, клей момент, силиконовый, дихлорэтан, двухкомпонентный клей, это зависит от материалов из которых изготовлен динамик) собрать всё назад. Очень важно чётко отцентрировать катушку относительно магнита при помощи шайбы. После завершения работ дать клею высохнуть, и проверить динамик.

Конечно при самостоятельном ремонте появляется риск испортить динамик, или после проверки обнаружить что все усилия напрасны. Переделывать динамик ещё сложнее, поэтому мы рекомендуем обратится к проффесионалам.  Специалисты нашего Сервисного Центра ремонтируют практически все динамики, имеют большой опыт и все необходимые компоненты и инструменты, мы сможем отремонтировать даже динамик после падения и выпрямить погнутый каркас (корзину) , заменить мембрану, восстановить замятый динамик, перемотать катушку. Чтобы точно оценить стоимость ремонта нужно принести динамик в наш Сервис Центр и остваить на диагностику, стоимость ремонта мы согласуем, сроки ремонта зависят от сложности конструкции и характера неисправности. Приносите свой згоревший динамик к нам и после ремонта вы получите его обратно в отличном состоянии.









Политический обзор: спикер Ралстон «рассматривает» возможную кандидатуру сената; Kemp To End Маска Мандаты

Пятница, Политический обзор : Спикер Палаты представителей Дэвид Ралстон (R-Blue Ridge) присоединился к шоу, чтобы обсудить недавний визит с лидерами республиканцев в Конгресс и предположения, что он рассматривает возможность баллотироваться в Сенат США в 2022 году.

Ралстон, один из лидеров депутатов-республиканцев в Генеральной Ассамблее, сказал, что его интересует роль, представляющая Грузию в ООН.С. Конгресса, но еще не принял решения.

«Принятие решений — это процесс, а не событие», — сказал нам республиканец из Голубого хребта. «И поэтому мы как бы взглянем и посмотрим, каково это».

Ралстон работает в Палате представителей штата с 2002 года и представляет округ 7, в который входят округа Фаннин и Гилмер, а также часть округа Доусон на севере Джорджии. Он является 73-м спикером Дома Джорджии и занимает эту должность с 2010 года.

Ралстон сказал, что любит свою нынешнюю работу, работая с законодателями штата, но сказал, что его опасения по поводу направления развития страны были одной из причин, по которым он заинтересован в баллотировании в Сенат.

«Мысль о том, чтобы изменить ситуацию и вернуть большинство в Сенате республиканцам, безусловно, будет иметь некоторую привлекательность», — сказал он.

Из других новостей, губернатор Брайан Кемп готовит распоряжение о запрете школьным округам выдавать предписания по маскам. В связи с резким снижением числа случаев коронавируса Кемп заявил журналистам, что, по его мнению, время мандатов прошло.

Остаются вопросы, имеет ли губернатор законные полномочия утверждать власть над местными школами, и его приказ может быть обжалован в суде.

Эксперты :

Патрисия Мерфи — политический репортер и обозреватель, The Atlanta Journal-Конституция

Представитель Chuck Efstration — Государственный представитель (R-Dacula)

Представитель Тери Анулевич — Государственный представитель (Д-Смирна)

Как отремонтировать и исправить неисправности катушки динамика »Примечания по электронике

Катушки громкоговорителей могут вызывать множество проблем, от полного отказа до смещения центра.Узнайте, как исправить эти проблемы.

---

Громкоговоритель Учебное пособие Включает:
Что такое громкоговоритель: основы Громкоговоритель с подвижной катушкой Корпуса громкоговорителей Ремонт громкоговорителей Провод / кабель динамика

Дополнительные темы ремонта динамика: Замена динамика в акустической системе Ремонт диффузора динамика Ремонт / замена катушки динамика

---

Одна зона отказов и неисправностей громкоговорителей возникает с катушкой.Все: от обрыва цепи катушки до смещения катушки смещения относительно магнита.

Неисправности и проблемы катушки динамика часто можно исправить, а иногда и очень легко.

Ремонт катушки динамика

С звуковыми катушками динамиков может возникнуть множество проблем, и иногда их можно устранить. Как правило, более крупные и дорогие громкоговорители ремонтировать легче — более мелкие, как правило, не подлежат ремонту, если вам не повезет:

• Катушка динамика смещена от центра (1): Хотя современные громкоговорители очень хороши и редко смещаются по центру, иногда это может происходить.Это может быть влажность или сырость на части конуса. Это проявляется в виде шума решетки при использовании динамика, или трение может быть слышно, если диффузор вручную перемещать внутрь и наружу. Иногда на меньших динамиках без каких-либо регулировок их можно отремонтировать, вернув их в центр. Осторожно возьмите конус — помните, что он сделан из бумаги и его можно легко повредить. Ослабьте конус, чтобы он вернулся к центру. Через некоторое время может потребоваться повторить действие, но иногда этот метод может работать.
• Катушка динамика смещена от центра (2): На более крупных устройствах, где катушка динамика смещена от центра, их можно отремонтировать. Возможно, есть крепления, позволяющие очень незначительно перемещать магнит. Операция требует осторожности и терпения, но часто можно переместить магнит так, чтобы не было ощущения стробирования / трения о диффузор динамика.
• Регулировка паук: Некоторые динамики, особенно старые, имеют крестовину, которая удерживает конус и катушку на месте.Может быть центральный фиксирующий винт, который можно открутить. После этого катушку динамика можно отцентрировать так, чтобы катушка не трулась о магнит. Снова затяните винт, соблюдая осторожность, чтобы не сместить крестовину, и проверьте правильность работы.
• Конус динамика отсоединяется от звуковой катушки: Другой замеченной проблемой является отсоединение звуковой катушки от звуковой катушки. Тепло и старение могут привести к порче клея, а из-за постоянной вибрации они могут отслоиться.Иногда возможно получить достаточный доступ, чтобы повторно приклеить звуковую катушку. Используйте медленно сохнущий или затвердевающий клей и убедитесь, что он находится между змеевиком и конусом. Наносите равномерно по всему периметру, чтобы по мере высыхания или отверждения он равномерно натягивал конус и удерживал катушку в центре.
• Замена змеевика: В некоторых случаях можно заменить змеевик. Необходимо получить точную запчасть — некоторые компании предлагают замену катушек динамиков для устройств, требующих ремонта.Конкретные инструкции для этого динамика могут прилагаться к сменной катушке. В любом случае требуется осторожная разборка области магнита и катушки динамика. Операция может потребовать осторожного растворения или удаления клея, фиксирующего катушку на конусе, замены катушки динамика и повторной сборки сборки. Правильное выравнивание очень важно, и необходимо соблюдать осторожность, чтобы гарантировать это, иначе кишечная палочка будет тереться и вибрировать о магнит, вызывая искажение.

Другие темы аудио и видео:
HDMI SCART Громкоговоритель Наушники и наушники Микрофоны УКВ FM радио Данные RDS Цифровое радио DVB телевидение
Вернуться в меню аудио / видео.. .

Новый OB-4 от Teenage Engineering — это радио, инструмент и динамик в одном устройстве

Мастера синтезаторов из шведского производителя электроники Teenage Engineering только что представили, пожалуй, самый запутанный и интригующий продукт: радио и акустическую систему с возможностью перемотки под названием OB-4. Устройство, которое сейчас доступно в черном или красном цвете за 599 долларов, такое же гладкое и хорошо спроектированное, как и стандартные синтезаторные продукты компании, но оно содержит множество интересных технологий.

Ключевой особенностью OB-4 является его ручная перемотка диска в паре со встроенным двигателем, который, по словам компании, позволит вам перематывать назад все, что вы слушали за последние два часа, в непрерывном режиме — будь то вживую. радио, плейлист Spotify, воспроизводимый через Bluetooth, или даже подключенный инструмент, например, один из синтезаторов Teenage Engineering. Оттуда вы можете воспроизвести то, что слышали, или изменить сам звук, растягивая и зацикливая его во времени.

Изображение: Teenage Engineering

«Вы когда-нибудь хотели, чтобы во время прослушивания радио можно было мгновенно перемотать назад, чтобы услышать название только что проигранной песни? OB-4 постоянно запоминает все, что вы слушаете, на бесконечной зацикленной ленте », — пишет компания на странице продукта OB-4.«Перемотка назад, растяжение по времени и петля одним движением пальцев. намеренно или случайно. мгновенная перемотка по радио — лишь один из фокусов OB-4 ».

Что вы могли бы с этим сделать? Сейчас это не совсем понятно. У компании есть только короткий видеоролик-тизер, демонстрирующий OB-4, и он не включает никаких демонстраций технологии перемотки в реальном времени.

Тем не менее, нетрудно представить несколько довольно интересных вариантов использования, например, взять сэмпл из FM-радио и интегрировать его в микс, который вы собираете на синтезаторе Teenage Engineering OP-1.Компания заявляет, что устройство поддерживает новейшие стандарты Bluetooth, поэтому в будущем OB-4 сможет подключаться по беспроводной сети и к своему новому синтезатору OP-Z. Существует также надстройка под названием «disk mode», которая, по словам Teenage Engineering, будет включать в себя различные экспериментальные функции, начиная с фонового плеера и метронома.

«Если вы пропустите традиционные входы, такие как линейный вход, Bluetooth и FM-радио, вы попадете в режим диска», — говорится на странице продукта. «Здесь мы будем постоянно разрабатывать новые экспериментальные функции для OB-4.Это наше публичное исследовательское пространство, где мы позволяем себе исследовать и создавать прототипы всего, чем может стать этот медиа-инструмент, как мы его называем ».

Изображение: Teenage Engineering

Кроме того, очевидно, что Teenage Engineering рассматривает функцию устройства отчасти как очень красивую, но дорогую Bluetooth-колонку. Компания утверждает, что вы можете использовать его, чтобы просто расслабиться и послушать радио или свою любимую музыку, и у него есть ручка для переноски, чтобы взять его с собой к другу или в парк.Ручка также служит подставкой, когда она сложена соответствующим образом, что позволяет подпереть ее для лучшего доступа к ее физическим кнопкам и циферблатам. Среднее время автономной работы составляет 40 часов прослушивания без подзарядки, а на странице продукта есть подробное описание фактических характеристик динамика для тех, кому интересно.

Будет интересно узнать больше о том, на что способно это устройство, когда оно окажется в руках толпы продюсеров и любителей музыки, которые действительно могут творить чудеса, используя синтезаторы Teenage Engineering и подобные устройства.На данный момент, однако, это все еще действительно хорошо продуманное радио, если не самое дорогое из того, что вы когда-либо видели.

Катушка динамика

Rewind «Wonder How To

Как к

: Электронные спирографы с электронно-лучевой трубкой

В этой статье я покажу вам, как создать классное визуальное представление звука, используя старый телевизор с электронно-лучевой трубкой (ЭЛТ), стереосистему и источник звука.Вам также понадобятся кусачки для проволоки и несколько отверток. Чтобы правильно понять этот проект, нужно … подробнее

Как сделать феррожидкость

: Жидкость будущего

Что такое феррожидкость? Феррожидкость — это черная жидкость на основе растворителя, которая в присутствии магнитного поля сильно намагничивается.Жидкость состоит из наномагнитных частиц, покрытых «антипригарным» или поверхностно-активным составом, взвешенных в «носителе», обычно или … подробнее

VLC 101

: Как транслировать любое видео на телевизор изначально

Когда дело доходит до медиаплееров, немногие из них обладают большими возможностями, чем VLC.Благодаря обширной поддержке кодеков VLC может воспроизводить практически любой видеофайл. Частично из-за того, что он имеет открытый исходный код, функции постоянно добавляются. Эта тенденция продолжилась с новым обновлением, в которое добавлен собственный Chromec … подробнее

VLC 101

: Как использовать жесты для управления воспроизведением

В течение долгого времени VLC был популярным медиаплеером для Windows и Mac, но он быстро становится лучшим сторонним видеоплеером для Android и iOS.Помимо способности воспроизводить файлы практически любого типа, одной из лучших функций VLC на мобильных устройствах является то, что вы можете …

Как к

: Полное руководство по настройке вашего iPhone

Чехлы и наклейки — это всегда здорово, но это не единственный способ настроить iPhone.Программное обеспечение на вашем устройстве предлагает множество вариантов настройки, от более красивого домашнего экрана и более прохладных обоев экрана блокировки до изменения значков приложений и общесистемного темного режима. Есть больше

Braven 105 против Jam Rewind: портативные колонки с хорошим звуком

Даже если вы меломан, который ищет лучшее в аудиооборудовании, у небольшого оборудования по разумной цене иногда могут быть свои преимущества.Например, если вы собираетесь в парк или уезжаете в командировку, вам понадобится что-то, что легко переносится, но все же предлагает приличный звук. И если вы похожи на меня, вам также понадобится устройство, которое не будет стоить слишком дорого — потому что будет намного меньше беспокойства, если вы случайно оставите его на траве или на тумбочке в номере отеля. .

В наши дни существует множество недорогих и легких Bluetooth-динамиков. Для этого обзора я попробовал два примера: The Jam Rewind, который продается в розницу от 31 доллара (цена Amazon), и Braven 105, который продается за 50 долларов (цена Amazon).Оба достаточно малы, чтобы их можно было положить в рюкзак, сумку или даже в вместительный карман; оба могут действовать как громкоговорители; и оба предлагают достаточно хороший звук. Но они также отличаются некоторыми интересными особенностями.

Braven 105 немного напоминает мне те продукты, которые вы видите на ночном телевизоре, которые можно превратить в три разных объекта, просто нажав сюда и повернув туда. В случае Braven он может стать настольным динамиком, установленным динамиком для велосипеда или другого транспортного средства, а также болтающимся динамиком, который можно повесить на запястье или рюкзаке.Любопытный? Я объясню через мгновение.

Бравен

Бравен 105

Braven 105 — это круглое устройство размером 3,8 x 3,8 x 1,3 дюйма и весом 7 унций. Динамик водонепроницаем и обтянут прочной резиной. Кнопки регулировки громкости находятся на левой стороне, а также многофункциональная кнопка, которая выполняет функцию управления включением / воспроизведением / паузой / ответом / отключением. Откидная крышка открывается, чтобы увидеть порт питания micro-USB и порт Aux-In.

Когда вы впервые получаете динамик, он прикрепляется к удобной настольной подставке.Отвинтите и снимите подставку, и вы увидите монтажное приспособление, которое прикреплено к задней части динамика с помощью широкой резинки. Не требуется монтажное приспособление? Отстегните резинку, снимите крепление, снова прикрепите ремешок к верхней части динамика, и вы можете повесить Braven 105 на рюкзаке или петле для ремня. Также есть место, где можно прикрутить штатив, если хотите. В целом это впечатляюще новаторский дизайн.

Но есть одна серьезная загвоздка: поскольку доступ к порту micro-USB осуществляется через заднюю часть динамика, единственный способ зарядить Braven 105 — это снять подставку и монтажное приспособление.Это настоящая боль, особенно если вы в основном используете его как настольное устройство.

Braven

Задняя часть Braven 105 после снятия стойки. Монтажную пластину также можно снять, а резинку прикрепить петлей к верхней части динамика.

Колонка выпускается в семи экзотических цветах: Black, Raspberry (розовый), Alpine (кремовый), Energy (синий), Periwinkle (фиолетовый), Sunset (оранжевый) и Electric (зеленый).

По заявлению производителя батареи хватает на восемь часов игры.Хотя я не проводил никаких формальных тестов батареи, мне потребовалось несколько дней случайных игр, чтобы разрядить батарею, что подтверждает заявление компании.

У Braven 105 не возникло проблем с подключением к моему смартфону Huawei Nexus 6P. Он использует звуковые сигналы и небольшой светодиод на передней панели, чтобы сигнализировать, когда динамик включен или выключен, и когда он сопряжен. Он позволяет узнать о поступлении вызова, проиграв «The Ride of the Valkyries» (мелодия, которая кажется очень популярной в качестве мелодии звонка для аудиоустройств).

Хотя Braven 105 не обладает такой же громкостью и басами, как Jam Rewind, звук, который он производил, был более чистым и менее грязным, особенно когда дело касалось вокальных соло или более нежной музыки.

Итог

Braven 105 — прекрасный динамик по разумной цене, обладающий новаторским дизайном, который позволяет повесить, установить или поставить на ровную поверхность. Если бы не было так сложно получить доступ к порту питания, это был бы настоящий победитель.

Jam Rewind имеет интересный ретро-дизайн: он выглядит как старомодная кассетная лента с динамиками, которые занимают место намотанной ленты. Но это единственное, что в нем старомодно.

5,8 унций., 5-х-0,8-х-2,5 дюйма На самом деле устройство имеет четыре динамика — два спереди и два сзади. На прорезиненном корпусе сверху расположены все кнопки управления: включение / выключение; громкость вверх и вниз; переходить вперед и назад. Кнопка воспроизведения / паузы, которая также позволяет принимать и завершать вызовы, расположена в центре, что мне очень понравилось. Слишком много маленьких динамиков имеют кнопки, используемые для ответа на вызовы в труднодоступных местах, вызывая путаницу при входящем вызове.

Jam

Jam Rewind

На правой стороне находится порт питания micro-USB и порт Aux-In, поэтому вы можете использовать Jam Rewind с устройствами, не поддерживающими Bluetooth.

Jam Rewind использует голосовые подсказки, чтобы держать вас в курсе — гладкий женский голос предлагает удобные подсказки, такие как «Включение» и «Готово к сопряжению». Когда поступает вызов, он говорит: «Входящий вызов», а если вы не получили сообщение, оно сопровождается громким старомодным телефонным звонком.

Устройство Jam Rewind соединилось без проблем. Звук был немного мутным, но в остальном удивительно насыщенным, учитывая размер динамика — он хорошо справлялся с басовыми нотами, особенно для песен с тяжелыми битами.Большая часть ответственности за это, вероятно, лежит на двух тыловых динамиках; если вы дотронетесь до них во время воспроизведения Jam Rewind, вы почувствуете вибрацию.

(Фактически, эти задние динамики — единственное, что заставляет меня немного нервничать из-за возможной хрупкости устройства, несмотря на его резиновый корпус. Когда я беру его в руки, я обычно случайно нажимаю на задние динамики, которые приостановлены для обеспечения тех же самых вибраций.)

Как и Braven 105, производитель оценивает его как восемь часов игрового времени, и опять же, как и Braven, он включался и выключался в течение нескольких дней, прежде чем это потребовалось доливать.

Устройство в целом темно-серого цвета; Вы можете получить его со светло-серыми, синими или красными бликами. Но будьте осторожны при покупке — в то время как он продается в Amazon и других розничных магазинах по 30-40 долларов, цена на веб-сайте Jam несколько выше 85 долларов.

Итог

Jam Rewind — это компактный и удобный Bluetooth-динамик с хорошими басами.

Выводы

Когда вы сравниваете два похожих устройства, иногда вы обнаруживаете, что нет победителя или проигравшего — все зависит от того, что вы ищете.

Jam Rewind — забавное, легкое устройство, которое воспроизводит на удивление хорошие басы, и подойдет всем, кто хочет повседневную портативную колонку для использования с телефоном или планшетом. Braven 105 предлагает яркий, чистый звук, долговечность и широкий выбор вариантов крепления, и поэтому подойдет тем, кто ведет активный образ жизни (и кто не возражает против небольших неудобств при включении).

Авторские права © IDG Communications, Inc., 2016.

Аудиокнига недоступна | Audible.com

• Evvie Drake запускает более

• Роман
• От: Линда Холмс
• Рассказал: Джулия Уилан, Линда Холмс
• Продолжительность: 9 часов 6 минут
• Несокращенный

В сонном приморском городке в штате Мэн недавно овдовевшая Эвелет «Эвви» Дрейк редко покидает свой большой, мучительно пустой дом почти через год после гибели ее мужа в автокатастрофе.Все в городе, даже ее лучший друг Энди, думают, что горе держит ее внутри, а Эвви не поправляет их. Тем временем в Нью-Йорке Дин Тенни, бывший питчер Высшей лиги и лучший друг детства Энди, борется с тем, что несчастные спортсмены, живущие в своих худших кошмарах, называют «ура»: он больше не может бросать прямо, и, что еще хуже, он не может понять почему.

• 3 из 5 звезд

• Что-то заставляло меня слушать….

• От Каролина Девушка на 10-12-19

Magic OB-4 Speaker позволяет слушателям перематывать все, включая радио

Вынесите его на улицу, перемотайте радио и откройте для себя дисковый режим — все с новым динамиком OB-4 Bluetooth от Teenage Engineering.Вот что он умеет.

Динамик OB-4 от Teenage Engineering — это портативный динамик, который позволяет пользователям перематывать ту же самую песню, которую они только что слушали по радио, одним нажатием на диск. С простым дизайном, кажется, что основное внимание уделяется возможностям OB-4, а это выглядит довольно много. OB-4 не только оснащен Bluetooth и обеспечивает в среднем 40 часов прослушивания без подзарядки, но и оснащен интеллектуальной антенной, которая помещается в ручку, когда она не используется.

Teenage Engineering выпустила свой первый беспроводной динамик OD-11 в 2014 году. Это был динамик в форме куба размером 10 x 10 дюймов, который мог воспроизводить музыку с любого устройства. Он также поставлялся с беспроводным пультом дистанционного управления с магнитной задней панелью.Компания предлагает целый ряд других продуктов, таких как синтезаторы, в том числе OP-Z и OP-11, оба портативные. OP-Z включает в себя 16 пакетов сэмплов по 24 сэмпла в каждом, что означает, что они могут воспроизводить множество звуков, таких как ударные барабаны и малые барабаны, а также возможность для пользователя записывать свои собственные сэмплы прямо с устройства. OP-11 помещается прямо в руке пользователя и имеет встроенное FM-радио. Teenage Engineering также предлагает множество аксессуаров для своей продукции, в том числе водонепроницаемую сумку для безопасного хранения снаряжения.

Связанный: Bose выпускает три новых солнцезащитных очка в оправе со звуком: что вам нужно знать

Описанный на веб-сайте Teenage Engineering как «волшебное радио», OB-4 представляет собой высококачественный динамик, обеспечивающий великолепное качество воспроизведения звука.Между 4-дюймовыми низкочастотными динамиками и неодимовыми высокочастотными динамиками динамик способен воспроизводить до 100 децибел звука. Что позволяет пользователям воспроизводить песню, которую они только что услышали по радио, — это зацикленная лента, внутренний двигатель, который может записывать до двух часов звука. Эта функция также позволяет пользователям воспроизводить песню или фрагмент звука в цикле, а также возможность растягивать по времени или изменять скорость или продолжительность аудиоклипа. OB-4 имеет ручку, которую можно откинуть вниз и использовать в качестве подставки для динамика.В настоящее время он поставляется в матовом черном цвете за 599 долларов или в глянцевом красном за 649 долларов, а аксессуары включают кожаную сумку для переноски динамика и беспроводной орто-пульт. Динамик OB-4 в настоящее время доступен в резерве и должен начать поставки в ноябре

.

Что еще может сделать Magic Radio?

OB-4 также может похвастаться четырьмя динамиками, которые работают вместе, чтобы обеспечить высокое качество звука.Регулятор громкости можно активировать с помощью пульта дистанционного управления или вращать взад и вперед одним пальцем, чтобы увеличить или уменьшить громкость, а диск, который управляет функцией перемотки, также моторизован. Аккумулятор также обеспечивает 72 часа прослушивания радио на нормальной громкости или 8 часов прослушивания с Bluetooth-устройством на высокой громкости. Наряду с входами Bluetooth и FM-радио есть также дисковый режим с тремя функциями: эмбиент, метроном и карма. Функция ambient принимает прямые радиопередачи и создает из них звуковые ландшафты, успокаивающий акустический звук.Между тем, метроном просто воспроизводит ритмичный тикающий звук, воссоздавая традиционную часть оборудования в полностью слуховом формате. Режим кармы включает пение и мантры, проигрываемые под расслабляющую музыку.

Хотя OB-4 определенно не самая дешевая Bluetooth-колонка и не единственная портативная колонка, которая подходит для прослушивания на улице, у нее есть некоторые интересные особенности.Возможность перематывать музыку в прямом эфире с радио уникальна, а функция записи также означает, что пользователи могут проигрывать аудиоклипы, растягивая их или воспроизводя их снова и снова. Это создает забавную возможность превратить любого в ди-джея и позволяет людям просто развлекаться с музыкой, которую они уже любят, будь то песня, которая звучит по радио или из их собственной коллекции. Три функции в режиме диска также интересны, и, что наиболее важно, они недоступны на других динамиках Bluetooth, так что это еще больше помогает выделить «волшебное радио».

Подробнее: Nest Audio Vs. Amazon Echo 4-го поколения: лучший умный динамик для дома?

Источник: Teenage Engineering

Зендая поделилась новым изображением Человека-паука: нет пути домой BTS на день рождения Тома Холланда

Об авторе Брианна Гарбутт (Опубликовано 158 статей)

Брианн Гарбутт, 26-летняя выпускница Университета Южной Каролины, живет в Колумбии, штат Южная Каролина.
