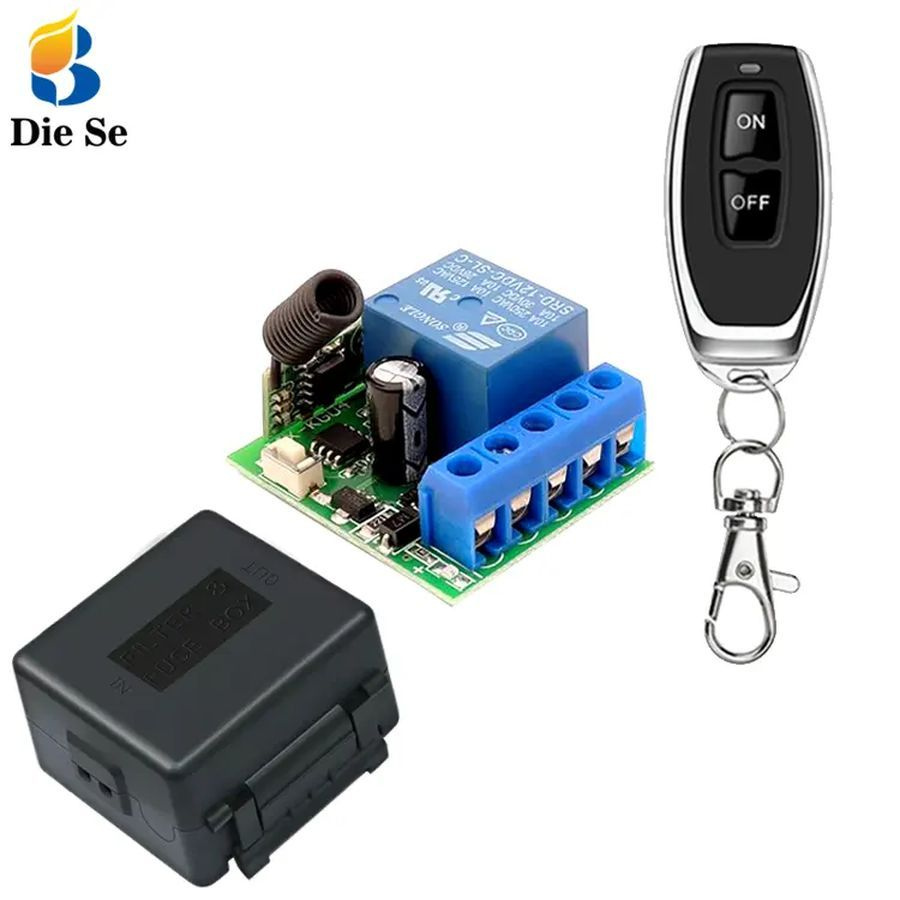

Радиоуправляемое реле 433 MHz с пультом

 Радиоуправляемое реле 433 MHz с пультом предназначено для беспроводного управления электроприборами с током до 10А на растоянии до 100м.

 Модуль имеет огромное количество вариантов использования: удаленное включение освещения, отопления и другой электрики, управление электрозамками, перезагрузка электроники и компьютеров, включение/выключение сигнализации и т.д.



 Устройство имеет семь режимов работы, разделенных на три различных подгруппы:


  • Реле включено пока нажата кнопка на пульте.

 Режим 1: Нажимаем кнопку пульта - реле включается. Отпускаем кнопку - реле выключается.


  • Два триггерных режима, работают по аналогии с обычным выключателем.

 Режим 2: Первое нажатие кнопки пульта включает реле, следующее нажатие той же кнопки - отключает.

 Режим 3: Реле включается одной из кнопок, а выключается - другой.


  • Режимы с задержкой времени - нажатие на кнопку пульта включает реле, после отпускания кнопки реле остается включенным еще 5, 10, 15 или же 20 секунд, после чего отключается

 Режим 4: Реле включается на 5 секунд.

 Режим 5: Реле включается на 10 секунд.

 Режим 6: Реле включается на 15 секунд.

 Режим 7: Реле включается на 20 секунд.




 Настройка режимов работы:

 Выбор режима осуществляется соответствующим количеством нажатий кнопки на модуле реле. Соответственно:

- для выбора первого режима - нажимаем кнопку один раз, после чего встроенный светодиод должен моргнуть один раз

- для выбора пятого режима - нажимаем кнопку пять раз, после чего должно следовать пять вспышек встроенного светодиода.

 После выбора режима светодиод начнет светится постоянно - ожидается привязка пульта. Нажмите выбранную кнопку на пульте - светодиод моргнет три раза и погаснет. Пульт и кнопка успешно привязаны.

 Сброс настроек:

 Для сброса настроек нужно восемь раз нажать кнопку на приемнике после этого светодиод на плате будет мигать 8раз. После сброса все пульты будут удалены.



 Характеристики:

Напряжение питания  12 В
Потребляемый ток в режиме ожидания  5 мА
Ток нагрузки  до 10 А
Напряжение нагрузки  до 250В
Рабочая частота  433 МГц
Чувствительность приемника  >97 dBm
Рабочее растояние  100м (при прямой видимости)
Количество запоминаемых пультов  25шт
Размеры корпуса  39x38x25 мм



 Выходной разъем реле имеет 3 контакта - NO(нормально открыт), NC(нормально закрыт), COM(общий).



 Комплектация:

  • 1x Модуль реле 433 МГц
  • 1х Пульт 433 МГц на две кнопки
  • 1х Пластиковый корпус для реле модуля

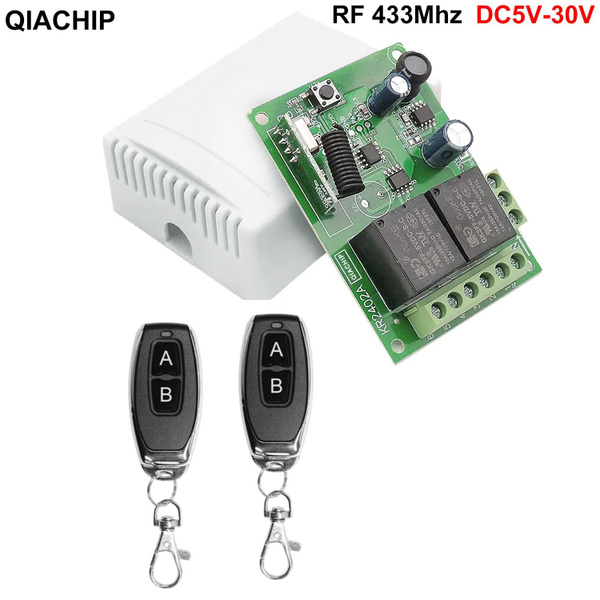

REL-02-1 (Радиоуправляемое реле 433 MHz. Приемник+передатчик. 2 канала.) от 446 грн

REL-02-1 (Радиоуправляемое реле 433 MHz. Приемник+передатчик. 2 канала.)

Код товара: 85211

Производитель:
Описание: Радиоуправляемое реле, приемник+передатчик, пульт дистанционного управления, рабочая частота: 433 МГц, 2 канала. ПУЛЬТ ДУ ВХОДИТ В КОМПЛЕКТ!
Назначение: Для управления нагрузкой
Тип изделия: Готовый модуль

В наличии/под заказ
2 шт - РАДИОМАГ-Киев
1 шт - РАДИОМАГ-Львов
1 шт - РАДИОМАГ-Одесса
10 шт - ожидается


64 шт - склад Киев
7 шт - РАДИОМАГ-Киев
3 шт - РАДИОМАГ-Львов
3 шт - РАДИОМАГ-Харьков
6 шт - РАДИОМАГ-Одесса
19 шт - РАДИОМАГ-Днепр
4 шт - ожидается 21 шт - склад Киев
4 шт - РАДИОМАГ-Киев
10 шт - РАДИОМАГ-Львов
9 шт - РАДИОМАГ-Одесса
5 шт - РАДИОМАГ-Днепр
400 шт - ожидается 19.06.2021 Производитель: YJ/Microsemi
Диоды, диодные мосты, стабилитроны - Диоды выпрямительные и импульсные
Корпус: DO-41
Uобр., V (RRM)
: 1000 V
Iвыпр., A (If): 1 A
Описание: Выпрямительный
Может заменить: 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006
Монтаж: THT
Падение напряжения Vf: 1,1 V 3446 шт - склад Киев
1186 шт - РАДИОМАГ-Киев
4286 шт - РАДИОМАГ-Львов
1733 шт - РАДИОМАГ-Харьков
4939 шт - РАДИОМАГ-Одесса
291 шт - РАДИОМАГ-Днепр
3000 шт - ожидается
50000 шт - ожидается 30.08.2021 Производитель: TI
Микросхемы - Логика
Корпус: DIP-16
Описание: 8-bit serial-in, serial or parallel-out shift register with output latches; 3-state
Монтаж: THT
Пит.V: 2...6 V
T°C: -40...+125°C
Тип логич. элем.: Shift register 42 шт - склад Киев
43 шт - РАДИОМАГ-Киев
5 шт - РАДИОМАГ-Львов
9 шт - РАДИОМАГ-Харьков
27 шт - РАДИОМАГ-Одесса
3 шт - РАДИОМАГ-Днепр
Возможные замены
74HC595N
Код товара: 74253
Возможные замены
M74HC595B1R

Код товара: 38516

REL-01-3 (Радиоуправляемое реле 433 MHz. Приемник+передатчик. 1 канал.) от 350 грн

REL-01-3 (Радиоуправляемое реле 433 MHz. Приемник+передатчик. 1 канал.)

Код товара: 85201

Производитель:
Описание: Радиоуправляемое реле, приемник+передатчик, 433 МГц, 1 канал
Назначение: Для управления нагрузкой
Тип изделия: Готовый модуль

В наличии/под заказ
1 шт - РАДИОМАГ-Киев


Конструкторы и наборы - Arduino
Описание: Микроконтроллер: ATmega328P. Тип корпуса: TQFP-32. Рабочее напряжение: 5В. Входное напряжение (рекомендованное): 7-12В. Цифровых входов/выходов: 14 (из которых 6 могут быть использованы как ШИМ). Аналоговых входов: 8. Сила тока на входах/выходах: 40 мА. Сила тока для 3.3В выхода: 50 мА. Память: 32 кБ из которых 2кБ используется бутлоадером. SRAM: 2 кБ. EEPROM: 1 кБ. Частота: 16 МГц
Тип
: Отладочная плата 14 шт - РАДИОМАГ-Киев
13 шт - РАДИОМАГ-Львов
11 шт - РАДИОМАГ-Харьков
8 шт - РАДИОМАГ-Одесса
4 шт - РАДИОМАГ-Днепр
200 шт - ожидается 16.06.2021
800 шт - ожидается 19.06.2021 Производитель: YJ/Microsemi
Диоды, диодные мосты, стабилитроны - Диоды выпрямительные и импульсные
Корпус: DO-41
Uобр., V (RRM): 1000 V
Iвыпр., A (If): 1 A
Описание: Выпрямительный
Может заменить: 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006
Монтаж: THT
Падение напряжения Vf: 1,1 V 3446 шт - склад Киев
1186 шт - РАДИОМАГ-Киев
4286 шт - РАДИОМАГ-Львов
1733 шт - РАДИОМАГ-Харьков
4939 шт - РАДИОМАГ-Одесса
291 шт - РАДИОМАГ-Днепр
3000 шт - ожидается
50000 шт - ожидается 30.08.2021 21 шт - склад Киев
4 шт - РАДИОМАГ-Киев
10 шт - РАДИОМАГ-Львов
9 шт - РАДИОМАГ-Одесса
5 шт - РАДИОМАГ-Днепр
400 шт - ожидается 19.06.2021

Удаленное управление : Радиоуправляемое реле RC-R30.1

Реле
Питание (мод. RC-R30.1):
- напряжение 100..250 V~
- частота сети 47..63 Hz
- потребляемая мощность (Un = 230 V~) < 1,5 W
Приемопередатчик RF:
- частота несущей 434 MHz
- выходная мощность + 10 dBm
- радиус связи с пультом до 400 м1
Антенна:
- коэф. усиления 2 dB
- тип разъема SMA-male
Количество брелоков пользователей до 63
Контакт нагрузки (cosθ=1):
- тип контакта 1NO
- номинальный ток 30 A/AC1
- макс. кратковременный ток (1 sec) 40 A
- номинальное коммут. напряжение AC 250 V (DC 14 V)
- номинальная коммут. мощность AC 7500 VA / AC1
- номинальная коммут. мощность DC 420 W / DC1
- количество коммутаций без нагрузки не менее 1·107
- количество коммутаций под нагрузкой не менее 1·104
- диэлектр. прочность откр. конт. (1 min) AC 1500 V
- тип зазора контакта микрорасцепление
Датчик температуры:
- порог аварийной тепм. реле +80 °C
- порог допустимой темп. реле +60 °C
- погрешность изм. темп. реле
±3 °C
Клеммы питания:
- макс. сечение провода клемм 2,5 mm2
- макс. момент затяжки клемм 0,5 Nm
Клеммы нагрузки:
- макс. сечение провода клемм 6 mm2
- макс. момент затяжки клемм 0,6 Nm
Класс защиты от поражения электрич. током II
Категория перенапряжения II
Рабочая температура -20..+45 °C
Степень защиты, обеспечиваемая оболочкой IP20
Отн. влажность воздуха (t=25 °C) не более 80 %
Допустимая степень загрязнения II
Высота над уровнем моря
до 2000 m
Материал корпуса ABS UL94-V0
Габаритные размеры (без антенны) 36,3х90,2х57,5 mm
Масса не более 200 g
Крепление DIN-рейка 35 mm
Пульт
Источник питания литиевая батарея CR2032 3 V
Период работы батареи не менее 5 лет2
Мощность приемопередатчика + 10 dBm
Коэф. усиления антенны 2 dB
Рабочая температура -20..+60 °C3
Степень защиты, обеспечиваемая оболочкой IP40
Материал корпуса ABS
Габаритные размеры (без антенны) 31,5х61,5х12,8 mm
Масса
не более 25 g
Крепление металлическое кольцо 15 mm

Pololu RC Switch с реле (в сборе)

Обзор

Этот продукт состоит из однополюсного двухходового реле мощности (SPDT) и схемы управления, которая измеряет входящие сигналы радиоуправления (RC), что упрощает управление большими электрически изолированными нагрузками в RC-системах. Примеры приложений включают использование дополнительных каналов на RC-приемнике или сервоконтроллере для включения освещения, двигателей или оросительных клапанов.Переключатель RC доступен предварительно припаянным или как частичный комплект, что обеспечивает большую гибкость применения:

Доступны альтернативы с вариациями этих параметров: частичный комплект? Выбрать вариант…

RC-переключатель измеряет ширину входящих RC-импульсов и сравнивает ее с настраиваемым пользователем порогом (с гистерезисом ± 64 мкс), чтобы решить, активировать ли реле. По умолчанию порог составляет приблизительно 1700 мкс, при этом активация переключателя происходит выше порога (более длинные импульсы), но переключатель имеет режим обучения, который позволяет изменять порог и направление активации.Функция безопасного запуска снижает вероятность неожиданной активации.

Обычно мы рекомендуем использовать 4- или 5-элементную батарею NiMH или NiCD для питания коммутатора. Аккумулятор обычно подключается к RC-приемнику или сервоконтроллеру, который передает питание на RC-переключатель.

В комплект входит реле Omron G5LE-14-DC5 (1 МБ, pdf), рассчитанное на ток до 10 А в большинстве условий.

Оборудование в комплекте

RC-переключатель с реле Pololu доступен в двух версиях:

  • Собранная версия поставляется с запаянным реле Omron на 5 В, контактами разъема и клеммной колодкой.Штекерный разъем 1 × 2 и закорачивающий блок также входят в состав собранной версии и могут использоваться для настройки устройства. Собранная версия может быть включена в существующую RC-систему без необходимости дополнительной пайки.
  • Версия частичного комплекта дает вам возможность выбирать различные соединения. Он включает в себя реле Omron на 5 В, 12-контактный штекерный разъем 0,1 ″, штекерный разъем 0,1 ″ 12-контактный прямоугольный, 3-контактный клеммный блок и перемычку. Эти полоски можно разделить на полоски меньшего размера и при желании припаять к плате, либо провода можно припаять непосредственно к плате для наиболее компактной установки.

Предупреждение: При пайке клеммной колодки в версию с частичным комплектом обязательно используйте больший набор отверстий . Если вы используете отверстия меньшего размера, которые предназначены для штыревых выводов 0,2 ″, там не будет достаточно места для установки реле.

Pololu RC Switch с реле (в сборе) с прилагаемым оборудованием.

Pololu RC Switch с реле (частичный комплект).

На плате есть четыре монтажных отверстия, которые подходят для винтов №2 или M2 (не входят в комплект).

Преимущества перед аналогичной продукцией

  • Компактная компоновка
  • Настраиваемые пользователем порог и направление активации
  • Режим безопасного запуска для снижения вероятности неожиданной активации
  • Стабилитрон для быстрого спада тока на катушке реле
  • Спецификация правил зазора между электрическими трассами на релейных коммутационных узлах (см. Руководство пользователя)

Выходы и светодиодный индикатор

RC-переключатель обеспечивает обратную связь о том, в каком состоянии он находится, с помощью желтого светодиода.Информация о состоянии также предоставляется на двух выходных контактах:

  • Вывод GOOD указывает на наличие допустимого RC-сигнала (частота импульсов 10–330 Гц, ширина импульса 0,5–2,5 мс).
  • Вывод OUT указывает, активировано ли реле (т. Е. Катушка реле находится под напряжением).

Дополнительную информацию о RC-переключателе с реле Pololu можно найти в руководстве пользователя.

Предупреждение: Этот продукт не разработан и не сертифицирован по каким-либо конкретным стандартам безопасности высокого напряжения.Работа с напряжением выше 30 В может быть чрезвычайно опасной и должна выполняться только квалифицированными специалистами с соответствующим оборудованием и защитным снаряжением.

RC-переключатель Pololu с реле, подключенный к типичному RC-приемнику.

Другие RC-переключатели

Мы предлагаем RC-переключатель с цифровым выходом для приложений, которые требуют только слаботочного цифрового сигнала, и мы предлагаем две версии этого переключателя со встроенными МОП-транзисторами вместо реле: RC-переключатель с малым MOSFET и RC-переключатель со средним MOSFET (последний также имеет встроенный стабилизатор напряжения).

Семейство продуктов Pololu RC Switch.

Люди часто покупают этот товар вместе с:

Радиоуправляемый (R / C) релейный драйвер: 10 шагов (с изображениями)

Дважды проверьте всю вашу проводку!

Он должен соответствовать тому, что вы видите на моей картинке.

------------------------------------------------

Для работы:

1. Подключите к ПДУ и включите ПДУ.

2. Светодиод Nano LED должен мигнуть 3 раза.

3. Медленно перемещайте ручку ПДУ - проходя через каждую из релейных зон, вы должны увидеть, как загораются светодиоды реле, и слышите, как реле «щелкают» - светодиод Nano также загорается при каждом включении реле. .

------------------------------------------------

Как это работает!

Приемники ПДУ посылают импульсы по сигнальному проводу (белый), чтобы сообщить сервоприводам, в каком положении они должны находиться.Импульс длительностью около 1 мс означает «до упора против часовой стрелки», импульс около 2 мс означает «до упора по часовой стрелке», а импульс около 1,5 мс означает «посередине».

Мы программируем нашу Arduino Nano на измерение длины этих импульсов.

Общий ход ручки разделен на 9 зон (для 4 реле) или 17 зон (для 8 реле). Первая зона «выключена» (реле не включены), вторая зона означает «реле 1 включено», третья зона снова означает «выключено» (реле не включены), четвертая зона означает «реле 2 включено», и так далее - последняя конечная (последняя) зона тоже снова выключена.

Итак - у нас есть одна зона для каждого реле, а между каждой зоной реле есть «пустая» (нулевая) зона.

Чтобы предотвратить помехи и несчастные случаи, эта настройка не активирует реле, если оно не было выбрано как минимум на 200 мс (1/5 секунды). То же самое для деактивации - так - каждое реле всегда будет включаться (после активации) минимум на 200 мс.

Arduino Nano имеет встроенный регулятор мощности (VIN), который позволяет безопасно подключать выход R / C (обычно 6 вольт) к Nano (который, к счастью, потребляет 5 вольт, это то, что встроенный регулятор кормит его).

Релейные модули («экран» - другое название «модуль») принимают питание 6 В от вашего ПДУ и имеют встроенные светодиоды и собственные оптоизоляторы, что позволяет безопасно соединять все друг с другом. без каких-либо резисторов / диодов и т. д. вообще!

Однажды в будущем я вернусь и добавлю сюда больше инструкций - покажу вам, как добавить клавиатуру к вашему передатчику для индивидуальной активации реле с помощью кнопок.

------------------------------------------------

Предупреждение:

Не подключайте компьютер к Nano, когда он уже получает питание от приемника дистанционного управления.Я не знаю, что может случиться, если две разные вещи попытаются включить это одновременно!

совет: если вы отсоедините красный (средний) провод питания от пульта дистанционного управления, тогда будет безопасным для питания Nano через USB (хотя это не сработает с реле - мы припаяли их питание к VIN, который не используется при питании от USB)

----------------------------------- -------------

Extra : здесь прилагается версия 3 программного обеспечения (ServoRelayProV3_1.ino) - функционально это то же самое, однако светодиод Arduino-Nano используется, чтобы сообщить вам, что происходит внутри его мозга. Если вы загрузите эту версию на свой Nano, мигающий светодиод будет иметь следующие значения:

a. сразу при запуске - мигает 4 раза (если запрограммировано на 4 реле) или 8 раз (если запрограммировано на 8 реле)

После запуска: -

b. не мигает - сигнал от приемника ПДУ не обнаружен.

г. постоянно мигает очень быстро - обнаружен сигнал ПДУ (мигает один раз на каждые 2 поступающих сигнала - сигналы приходят очень быстро)

d.одна короткая вспышка, затем гаснет на долгое время (около полсекунды): реле № 1 запитано

e. два коротких мигания, затем гаснут на долгое время (около полсекунды): реле № 2 под напряжением

f. три коротких вспышки, затем длительное выключение (около полсекунды): реле №3 под напряжением

g. четыре коротких мигания, затем гаснут на мгновение (около полсекунды): реле № 4 под напряжением

h. пять коротких вспышек, затем гаснут на долгое время (почти 1,5 секунды): реле № 5 запитано (если у вас 8 реле, задержка равна 1.5 секунд. Если у вас 4 реле, задержка отключения составляет всего полсекунды.

i. и так далее ...

RC-переключатель с реле - ServoCity

Это RC-реле позволяет легко управлять большими электрически изолированными нагрузками в системах радиоуправления (RC). Порог активации и направление настраиваются, а функция безопасного запуска снижает вероятность неожиданной активации. Эта собранная версия поставляется с запаянными реле 5 В, клеммной колодкой и прямыми штыревыми штырями, поэтому ее можно интегрировать в любительские радиоуправляемые системы без необходимости дополнительной пайки.В комплект входит силовое реле Omron G5LE-14-DC5, рассчитанное на ток до 10 А. RC-переключатель измеряет ширину входящих RC-импульсов и сравнивает ее с настраиваемым пользователем порогом (с гистерезисом ± 64 мкс). решить, включать ли полевой МОП-транзистор. По умолчанию порог составляет приблизительно 1700 мкс, при этом активация переключателя происходит выше порога (более длинные импульсы), но переключатель имеет режим обучения, который позволяет вам изменять порог и направление активации. Обычно мы рекомендуем использовать 4- или 5-элементную батарею NiMH или NiCD для питания коммутатора.Аккумулятор обычно подключается к RC-приемнику или сервоконтроллеру, который передает питание на RC-переключатель. На плате есть четыре монтажных отверстия, которые подходят для винтов №2 или M2 (не входят в комплект).

Этот переключатель включает реле Omron на 5 В, контакты разъема и клеммную колодку, припаянные. Также имеются вилка 1x2-контактный разъем и закорачивающий блок включены и могут использоваться для настройки устройства. Это устройство может быть включено в существующую RC-систему без необходимости дополнительной пайки.

Размеры: 1 дюйм x 1.35 ”x 0,9”

Выходы и светодиодный индикатор

RC-переключатель обеспечивает обратную связь о том, в каком состоянии он находится, с помощью желтого светодиода. Информация о состоянии также предоставляется на двух выходных контактах:
- Контакт GOOD указывает на наличие допустимого RC-сигнала (частота импульсов 10–330 Гц, ширина импульса 0,5–2,5 мс).
- Вывод OUT указывает, активировано ли реле (т.е. катушка реле находится под напряжением).

Реле с дистанционным управлением 315 МГц с дистанционным управлением

Этот элемент представляет собой беспроводной модуль с дистанционным управлением с брелоком передатчика с батарейным питанием.Он обеспечивает возможность удаленного переключения мощного устройства с расстояния до 10 метров. Модуль приемника содержит реле с набором чистых контактов (NO & NC), которое можно использовать для переключения электрического устройства до 10 А при 250 В переменного тока или 30 В постоянного тока, а набор винтовых клемм позволяет легко подключить к реле. Нажатие кнопки на передатчике активирует реле на модуле приемника до тех пор, пока кнопка нажата и передатчик находится в пределах досягаемости. При отпускании кнопки реле деактивируется.Приемник также включает режим обучения, который позволяет программировать его для прослушивания нескольких совместимых передатчиков:

Эти устройства основаны на ИС передатчика и приемника 315 МГц PT2262 и PT2272, что означает, что они совместимы с нашим модулем беспроводного передатчика / приемника PT2262 315 МГц. . См. Пункты HCMODU0040 и HCMODU0041.

Модуль передатчика включает щелочную батарею 12 В 23 AE, а модуль приемника может питаться от источника постоянного тока 12 В через его винтовые клеммы.В комплект также входит прочный корпус из АБС-пластика для размещения приемного модуля. Обратите внимание, что этот корпус представляет собой стандартный блок предохранителей, и вам может потребоваться его доработка для доступа к кабелю.

Обратите внимание: это устройство малого радиуса действия, работающее в диапазоне 315 МГц. Как и все беспроводные передатчики, убедитесь, что это устройство разрешено для использования в вашей стране.

Характеристики:

Код продукта: HCWILS0003
Рабочая частота: 315 МГц
Максимальный диапазон: ~ 10 метров в свободном пространстве
Пульт дистанционного управления: брелок для ключей с 1 кнопкой и выдвижной антенной.
Питание пульта дистанционного управления: Питание от батареи (12 В 23 AE в комплекте)
Приемник: Программируемый релейный модуль, способный принимать сигнал запуска от нескольких передатчиков.

Отличные новости !!! Вы находитесь в нужном месте для релейного переключателя RC.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший релейный переключатель RC должен стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вы, друзья, будете завидовать, когда скажете им, что приобрели радиоуправляемый переключатель на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в релейном переключателе с дистанционным управлением и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

И, если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести rc relay switch по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Комплект 1-канального РЧ управляющего реле

Это одноканальное беспроводное реле постоянного тока 12 В, 10 А, 1 канал, управление которым осуществляется с помощью радиочастотного пульта дистанционного управления.

Как использовать:
Рабочий / выходной способ:
1. Толчковый / без фиксации: нажатие одной кнопки работает / ВКЛ.Ослабьте палец на той же кнопке Stop / OFF. Для переключения одного канала требуется однокнопочный пульт дистанционного управления.
2. Самоблокировка / самоблокировка: нажмите одну кнопку для работы / включения. Нажмите ту же кнопку еще раз, чтобы остановить / выключить. Для переключения одного канала требуется однокнопочный пульт дистанционного управления.
3. Межблокировочный / с фиксацией: нажмите одну кнопку для работы / включения, нажмите другую кнопку для остановки / выключения. Для переключения одного канала требуется 2-кнопочный пульт дистанционного управления.
4. Задержка: нажмите одну кнопку пульта дистанционного управления, реле работает, отпустите пульт дистанционного управления и начните отсчет времени, через 5 с / 10 с / 15 с реле автоматически закроется.

Узнать:
1. нажмите код обучения. Мигает индикатор, ослабьте палец, нажмите любую кнопку на пульте дистанционного управления (нажмите 1 раз, чтобы узнать мгновенно; 2 раза- Переключать; 3 раза с защелкой; Задержка 4х5сек; Задержка 5-10 с; Задержка 6-15 с) индикатор мигнет 2 раза и погаснет, что означает, что вы успешно его освоили.
2. Он может изучить 2272 2262 или 1527 чип с другим кодом беспроводного дистанционного управления 315 МГц.

Сбросить новый рабочий режим:
1.Бег трусцой
Нажмите белую кнопку обучения в верхней части панели управления, загорится светодиодный индикатор, а затем нажмите любую кнопку на пульте дистанционного управления, установленную в положение «Jog», светодиодный индикатор на панели управления мигает, показывая, что настройка завершена
2. Самоблокирующийся
Нажмите белую кнопку обучения в верхней части панели управления, загорится светодиодный индикатор, а затем нажмите любую кнопку на пульте дистанционного управления, чтобы установить кнопку «самоблокировки», светодиодный индикатор панели управления загорится мигающим.
3. Блокировка
Нажмите белую кнопку обучения на панели управления, загорится светодиодный индикатор, а затем нажмите любую кнопку на пульте дистанционного управления, установленную на кнопку «Пуск», светодиодный индикатор на панели управления мигает, нажмите другую кнопку, чтобы установить на кнопку «стоп». Мигание светодиода означает настройка завершена

Удалить / очистить:
Нажмите кнопку обучения около 8 секунд, индикатор погаснет, это означает, что информация, которую вы храните, была успешно удалена.

Характеристики:

  • Входное напряжение: AC85V — AC220V
  • Частота RF: 315/433 МГц
  • RF Рабочий режим: супергетеродинный приемник
  • Чувствительность приемника: -107 дБм
  • Расстояние дистанционного управления:> 100 метров (на открытом воздухе)
  • Способ декодирования
  • : декодирование программного обеспечения MCU
  • Может хранить номер пульта дистанционного управления: 50
  • Поддержка типа дистанционного управления: фиксированный код, код обучения
  • Канал: 1 канал
  • Несколько режимов работы: (Jog / Non-Latched, Inter-Lock / Latched, Self-Lock / Self-Latched, Delay-off)
  • Метод подключения: фиксированная клемма
  • Выходной ток: 10А
  • Номинальная нагрузка: 10A 250VAC / 10A 125VAC / 10A 30VDC / 10A 28VDC
  • Выход: нормально открытый, общий, нормально закрытый
  • Список пакетов:

  • Комплект 1 x 1-канального РЧ реле
  • RC SWITCH - Открытая электроника

    Позволяет управлять такими устройствами, как освещение, двигатели и даже реле, с канала радиомоделирующего приемника.

    Сигнал и стандарт сервоуправления были рождены, чтобы гарантировать пропорциональное управление такими устройствами, как электродвигатели для моделирования и радиомоделирования, чтобы установить и поддерживать четко определенное угловое положение небольшого вала в них. Однако есть приложения, в которых желательно импульсное или стабильное двухпозиционное управление, для активации или деактивации реле, включения и выключения цепи и т. Д. например, при динамическом моделировании это позволит включать бортовые огни или извлекать и убирать шасси модели самолета.Управление включением / выключением не совсем совместимо с пропорциональным управлением обычных передатчиков моделирования, поскольку оно требует простого присутствия или отсутствия кодированного сигнала вместо изменения длины импульса. Тем не менее, с некоторыми небольшими мерами предосторожности можно использовать пропорциональный блок радиоуправления для активации утилизаторов в режиме включения / выключения: в основном речь идет о настройке утилизатора на бездействие до определенного порогового значения (значения), а затем его активации. на заданном пороге или наоборот.

    В этой статье мы собираемся объяснить, как это сделать, предложив для этой цели очень простую схему.

    Для того, чтобы понять, как возможно получить управление включением / выключением, начиная с пропорционального сервопривода, сначала мы должны объяснить, как работает управление сервоуправлением, используемое в радиокомандах, будь то для радиоуправления для любителей или для экспоненциальных роботов с дистанционным управлением или сервисные роботы: при таком управлении посылается прямоугольный сигнал, длительность импульса которого определяет протяженность движения, т.е.е. угол сервоуправления составляет; если мы управляем двигателями, осветительными приборами или другими устройствами, продолжительность определяет скорость вращения, интенсивность света и т. д.

    Стандартный сигнал показан на рис. 1 и имеет типичную частоту 50 Гц, что означает период 20 мс.

    Рис.1

    Таким образом, сигнал

    Set представляет собой своего рода ШИМ с тремя четко определенными значениями рабочего цикла (фактически, импульс), соответствующими такому количеству вращений оси сервоуправления: 1 мс, перемещение оси полностью влево, 1.5 мс (поворот в центре) и 2 мс, что соответствует максимальному вращению по часовой стрелке.

    Декодер внутри сервоуправления или другое устройство, предназначенное для ответа на этот протокол, способно расшифровать сигнал и продолжительность соответствующих импульсов.

    Наша схема

    Наше решение, также доступное в виде коммутационной платы для более быстрого использования и быстрого прототипирования, требует использования программного микроконтроллера для декодирования импульсов, содержащихся в сигнале, поступающем от приемника радиоуправления, и, в зависимости от установленного порога, активации или деактивации utilizer, что означает управление реле, которому поручено управлять самим утилизатором.Декодирование импульсов может быть получено путем подсчета времени, прошедшего между их обнаружением и выводом микросхемы в качестве входа, которому предшествует, как показано на принципиальной схеме, транзистор NPN (Q2), коллектор которого закрыт на высоком уровне, в режиме ожидания. , активированным подтягивающим резистором и входной краской на микроконтроллере.

    Сигнал, выдаваемый приемником радиоуправления (комментарий к IN и GND) поляризует базу Q2, которая находится в состоянии насыщения в связи с импульсом (поэтому приводит вход микроконтроллера к логическому нулю), в то время как он находится в состоянии запрета во время пауз.NPN работает как адаптер уровня, поскольку он принимает уровни напряжения, которые могут быть выше 5 В на базовом делителе, в то время как через свой коллектор он выдает подходящие импульсы для рабочего напряжения микроконтроллера. Микро, используя специальный таймер, подсчитывает время длительности импульса логического нуля, а затем, если оно меньше определенного значения (обычно от 1 до 5 мс, что соответствует положению ожидания), он оставляет выходную линию RA2 в режиме ожидания, с другой стороны. Кроме того, если оно превышает пороговое значение, вышеупомянутый вывод переводится в состояние логической 1.

    Линия OUT, помимо подключения к боковым разъемам платы, управляет затвором N-канального полевого МОП-транзистора (Q1) в режиме улучшения, работающего как статический переключатель и настроенного, следовательно, как открытый сток (сторона низкого уровня) для управления утилизатор (например, катушка реле) со своим стоком по отношению к положительной силовой линии нагрузки, питаемой от 5 В. Коммутатор также имеет обратный (или обратный) диод на выходах активации, так что он можно подключить катушку к одному из них, например.грамм. двигатель или реле, без дополнительных внешних компонентов.

    Фиг.2

    Если вы хотите, поскольку мощность нагрузки (мощность, подаваемая между GND и анодом обратного диода) выбирается с помощью перемычки, вы можете запитать эту секцию более 5 В, чтобы управлять другими типами использования.

    Наша схема может использоваться со стандартными модельными радиоконтроллерами, как упоминалось выше, для работы с компьютерами или простыми интерфейсными приложениями.

    Хороший выход коммутационной платы указывает на наличие действительного сигнала на входе схемы: когда он принимает стандартный RC-сигнал сервопривода, эта линия переводится на высокий логический уровень.

    Если вы хотите подключить плату к реле, чтобы коммутировать нагрузки, имеющие необходимую мощность, вы должны выполнить все подключения, показанные на Рис. 3 .

    Управление переключателем с помощью радиоуправления динамического моделирования может осуществляться с помощью обычных джойстиков или, для передатчиков, оснащенных клавишами или переключателями стабильного положения, с помощью одного из них, при соответствующей настройке.В этом случае, чтобы настроить канал для связи с переключателем, который мы собираемся использовать на нашем радиоуправлении, мы должны действовать, следуя инструкциям производителя. Для наших тестов мы использовали передатчик FS-i6S от FlySky, предназначенный для управления моделями самолетов, где нам просто нужно было перейти к настройкам с сенсорного экрана и выбрать «Дополнительные каналы», выбрать предпочтительный канал и назначить ему клавишу.

    Затем при подключении контактов с маркировкой RC-приемник на плате к приемнику на выбранном канале, когда мы активируем переключатель, RC-переключатель будет быстро мигать и наше реле включится.

    Фиг.3

    Испытание и использование

    После завершения установки вы можете использовать плату и не забудьте замкнуть перемычку питания (JLO), если вы собираетесь управлять нагрузкой или реле с помощью MOSFET, запитывая его тем же Vcc, который используется микроконтроллером. , в противном случае вы можете открыть его и запитать плату через специальные контактные площадки Vcc и GND, если вы хотите подать более высокое напряжение, чем то, которое предусмотрено для коммутационной платы.В этом случае цепь, включающая нагрузку, управляемую полевым МОП-транзистором, должна питаться желаемым напряжением (но не более 30 В…) с использованием контактных площадок HI (положительный полюс питания) и GND (отрицательный), а нагрузка должна быть подключена между контактами LO (отрицательный) и HI (положительный).

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
