Расчет нагрузки на кабель ВБбШв — Статьи

Расчет нагрузки на кабель ВБбШв

Чтобы не ошибиться при выборе кабеля, необходимо правильно рассчитать нагрузку, которая будет к нему подключаться в процессе эксплуатации. При этом следует учитывать не только фактически имеющиеся потребители, но и те, которые могут быть установлены в дальнейшем. Корректный расчет позволит избежать лишних расходов.

Каждый электроприбор имеет свою потребляемую мощность, которая указана в паспорте или на специальной табличке, прикрепленной к корпусу. У некоторых устройств этот показатель отштампован прямо на пластике. Поэтому нужно просто взять ручку и переписать соответствующие значения в ватах (обозначение «Вт», «W»). Не забудьте про люстры, бра, встраиваемые светильники, вентиляторы в вытяжке санузла и т.д. После того, как учтены все имеющиеся приборы, подумайте о тех, которые возможно еще будут установлены, и также добавьте их в список.

Найдите общую сумму.

Допустим, получилось значение 20 000 Вт. Для жилых помещений расчет ведется на однофазную схему электроснабжения (напряжение 220 В). Разумеется, что все потребители одновременно не работают. Поэтому полученную мощность следует умножить на поправочный коэффициент. В большинстве случаев он принимается равным 0,7 (т.е. одновременно будет включено максимум 70% имеющихся потребителей электроэнергии). Таким образом, пиковая потребляемая мощность составит 14 000 Вт.

Далее нам следует определить максимальный ток, который будет протекать по кабелю в режиме пиковой нагрузки. Для этого следует полученную мощность (14 000 Вт) разделить на номинальное напряжение (220 В). Мы получаем значение 63,63 А. Его можно использовать при выборе устройства защиты сети, который будет устанавливаться на вводе в дом или квартиру.

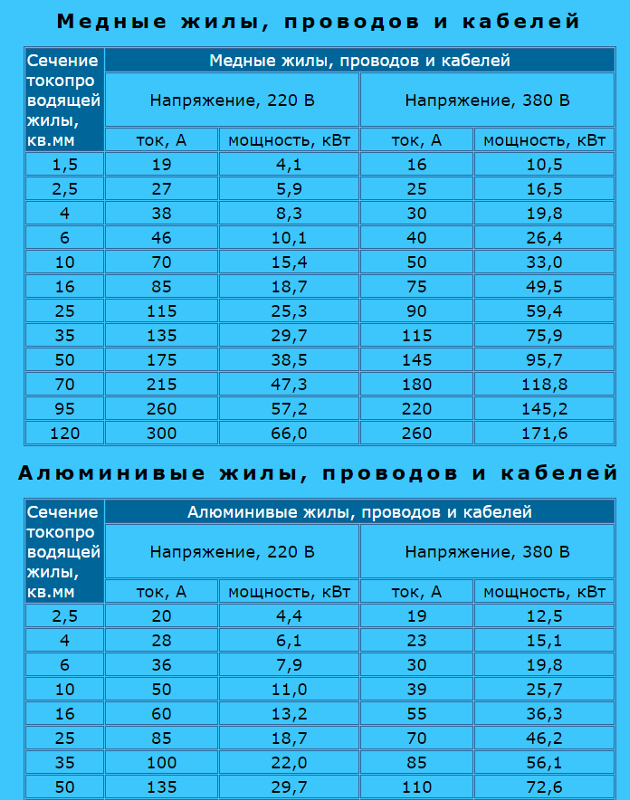

Полученные значения пиковой мощности и тока потребуются для определения необходимого сечения кабеля. Оно берется из таблицы.

При этом обязательно необходимо учитывать тип проводки (открытая или закрытая) и материал, из которого изготовлены жилы (в нашем случае, для кабеля ВБбШв, это медь). Находим требуемое сечение кабеля:

Открытая проводкаСечение кабеля, ммЗакрытая проводка
МедьАлюминийМедьАлюминий
Ток АМощность кВтТок АМощность кВтТок АМощность кВтТок АМощность кВт
220 в380 в220 в380 в220 в380 в220 в380 в
11 2,4 0,5
15 3,3 0,75
17 3,7 6,4 1,0 14 3,0 5,3
23 5,0 8,7 1,5 15 3,3 5,7
26 5,7 9,8
21
4,6 7,9 2,0 19 4,1 7,2 14 3,0 5,3
30 6,6 11 24 5,2 9,1 2,5 21 4,6 7,9 16 3,5 6. 0
41 9,0 15 32 7,0 12 4,0 27 5,9 10 21 4,6 7,9
50 11 19 39 8,5 14 6,0 34 7,4 12 26 5,7 9,8
80 17 30 60 13 22 10 50 11 19 38 8,3 14
100 22 38 75 16 28 16 80 17 30 55 12 20
140 30 53 105 23 39 25 100 22 38 65 14 24
170 37 64 130 28 49 35 135 29 51 75 16 28

Для приведенного примера при открытой проводке подходит кабель ВБбШв сечением 10 мм.

кв., при закрытой – 16 мм.кв.

Конечно, данный расчет является упрощенным. Он вполне подходит для случаев, когда выбирается кабель подключения электроснабжения квартиры или частного дома. Сложные системы требуют более глубокого расчета с применением специальных таблиц и профессионального программного обеспече

Расчет веса кабеля и безопасной рабочей нагрузки кабельной трассы

Главная Продукция Расчет веса кабеля и безопасной рабочей нагрузки кабельной трассы

Для создания и безопасной эксплуатации кабельной трассы необходимо рассчитать вес кабеля, опираясь на полученные данные, определить оптимальное расстояние между опорами трассы. На страницах каталога размещены графики, отражающие зависимость допустимых нагрузок на лоток от шага опор. Расстояние между опорами указано в метрах (м), допустимая нагрузка в килоньютонах на метр (кН/м).

При соблюдении рекомендованного на графике шага опор соблюдаются требования ГОСТ 52868 по безопасной рабочей нагрузке.

Удельный вес кабелей в лотке: Pk = ∑(M*N)

М — вес погонного метра кабеля, кг/пм.
N — количество кабелей данного типа.
Также при прокладке кабельной линии снаружи здания необходимо учитывать снеговую нагрузку.
Снеговая нагрузка: P = Pк+Рс(А/1000)
Рс — снеговая нагрузка региона, кг/м2
А — ширина лотка.
Вес погонного метра наиболее распространенных кабелей указан в таблице. Более точные характеристики уточняйте у производителей кабеля.

Силовой кабель Изолированный силовой кабель

Слаботочный кабель

Тип кабеля Диаметр, мм Вес(М), кг/пм Тип кабеля Диматер, мм Вес (М), кг/пм Тип кабеля Диаметр, мм Вес (М), кг/пм
1х4 6,5 0,08 1х10 10,5 0,18 Кат. 5 8 0,06
1х6 7 0,105 1х16 11,5 0,24 Кат.6 8
0,06
1х10 8 0,155 1х25 12,5 0,35 Коаксикал 6,8 0,06
1х16 9,5 0,23 1х35 13,5 0,46 2х2х0,6 5 0,03
1х25 12,5 0,33 1х50 15,5 0,6 4х2х0,6 5,5 0,035
3х1,5 8,5 0,135 1х70 16,5 0,8 6х2х0,6 6,5 0,05
3х2,5 9,5 0,19 1х95 18,5 1,1 10х2х0,6 7,5 0,065
3х4 11 0,265 1х120 20,5 1,35 20х2х0,6 9 0,11
4х1,5 9 0,16 1х150 22,5 1,65 40х2х0,6 11 0,2
4х2,5 10,5 0,23 1х185 25 2 60х2х0,6 13 0,275
4х4 12,5 0,33 1х240 28 2,6 100х2х0,6 17 0,445
4х6 13,5 0,45 1х300 30 3,2 200х2х0,8 23 0,99
4х10 16,5 0,69 3х1,5 11,5 0,19 2х2х0,8 6 0,04
4х16 19 1,09 3х2,5 12,5 0,24 4х2х0,8 7 0,055
4х25 23,5 1,64 3х10 17,5 0,58 6х2х0,8 8,5 0,08
4х35 26 2,09 3х16 19,5 0,81 10х2х0,8 9,5 0,15
5х1,5 9,5 0,19 3х50 26 1,8 20х2х0,8 13 0,25
5х2,5 11 0,27 3х70 30 2,4 40х2х0,8 16,5 0,38
5х4 13,5 0,41 3х120 36 4 60х2х0,8 20 0,54
5х6 14,5 0,54 4х1,5 12,5 0,22 100х2х0,8 25,5 0,875
5х10 18 0,85 4х2,5 13,5 0,29 200х2х0,8 32 1,79
5х16 21,5 1,35 4х6 16,5 0,4
5х25 26 1,99 4х10 18,5 0,66
7х1,5 10,5 0,235 4х16 21,5 1,05
7х2,5 13 0,35 4х25 25,5 1,6
      4х35 28 1,75
      4х50 30 2,3
      4х70 34 3,1
      4х95 39 4,2
      4х120 42 5,2
      4х150 47 6,4
      4х185 52 8,05
      4х240 58 11
      5х1,5 13,5 0,27
      5х2,5 14,5 0,35
      5х6 18,5 0,61
      5х10 20,5 0,88
      5х16 22,5 1,25
      5х25 27,5 1,95
      5х35 34 2,4
      5х50 40 3,5

Испытания нагрузочных способностей(БРН) кабельных трасс проводятся по ГОСТ Р 52868-2007 “Системы кабельных лотков и системы кабельных лестниц для прокладки кабелей. Общие технические требования и методы испытаний”. БРН составляет 80% от данных, полученных при испытаниях на нагрузку с соблюдением следующих условий:
— Лотки прикреплены к опорам с помощью винтов и гаек
— Монтаж — горизонтальный
— Опоры считаются жесткими
— Нагрузка равномерно распределена (как продольно, так и поперечно)
— Отсутствие соединителей на конечных пролетах
— Максимальное линейное перемещение 1/100 от расстояния между опорами
— Максимальное поперечное перемещение 1/20 от ширины лотка

Назад

Обратная связь

Отдел сбыта

+7 (351) 2233011

Секретарь

+7 (35151) 55236

Отдел снабжения

+7 (35151) 43427

Представительство г. Казань

(843)210-26-41

Обратная связь

Имя: *

Телефон: *

Ваш E-mail: *

Комментарий:

‎Кабельный калькулятор в App Store

Кабельный калькулятор Faber – бесплатный профессиональный инструмент.

Калькулятор кабелей Faber является незаменимым помощником в повседневной работе монтажников и проектировщиков. Будь то на стройплощадке или в офисе: рассчитывайте диаметр кабеля быстро, легко и точно. Все, что вам нужно, это активное подключение к Интернету.

Что может приложение Faber для расчета кабеля?

Приложение Faber для расчета кабеля служит для выполнения простых расчетов диаметра кабеля.

При вводе:

— Электрическая мощность или номинал,
— Cos phi,
— Длина/расстояние

Диаметр, необходимый для медных и алюминиевых кабелей, рассчитывается для наиболее часто используемых конструкций кабелей и с учетом установки типов – в земле (прямая, в трубе/канале), в зданиях (в/на стенах, в воздухе, в кабельных проводах, в кабельных лотках) – а затем напрямую выводится в виде списка с артикульными номерами Faber. Рассчитанные результаты напрямую связаны со страницами продуктов Faber и могут быть отправлены на любой желаемый адрес электронной почты.

Как работает приложение?

После запуска программы сначала введите основные настройки:
• Номинальное напряжение
• Максимально допустимое падение напряжения
(здесь могут потребоваться дополнительные рекомендации и стандарты!)
• Cos phi (коэффициент мощности)
• Мощность (в кВт) или потребляемый ток (в А)
• Длина кабеля

Теперь вы можете ввести тип установки:

• Непосредственно в земле
• В земле (в кабелепроводе / в воздуховоде, тип установки D)
• Здание ( в/на стене, типы установки от A1 до C)
• Здание (в воздухе, типы установки от E до G)

При необходимости можно также ввести другой коэффициент нагрузки (0,7 или 1). Определенные типы установки также дают вам возможность выбрать количество контуров, температуру окружающей среды или монтажный зазор.

Кнопка «Рассчитать» служит для перечисления каждого продукта из ассортимента Faber, который соответствует введенным требованиям. Страница сопутствующего продукта доступна одним щелчком мыши. Список совпадений можно отправить на любой желаемый адрес электронной почты.

Обратите внимание: если введенные условия не дают правдоподобного результата (например, чрезмерная мощность или длина кабеля), появится сообщение об ошибке. В этом случае уменьшите вдвое мощность, например, чтобы просто соединить два рассчитанных кабеля параллельно.

Пожалуйста, свяжитесь с [email protected] с любыми вопросами или предложениями, которые могут у вас возникнуть, или чтобы сообщить об ошибках.

Заявление об отказе от ответственности

Приложение для расчета кабеля бесплатно. Мы не можем нести никакой ответственности за правильность, полноту и актуальность информации, содержащейся в калькуляторе. Данные, рассчитанные здесь, основаны на наших собственных формулах и фиксированных переменных. Мы не несем ответственности за рассчитанные числовые значения. Мы оставляем за собой право вносить изменения в любое время.

Вам нравится наш сервис?
Мы с нетерпением ждем вашего отзыва о нашем приложении. Спасибо!

О Faber Kabel.

Faber Kabel — поставщик полного спектра кабелей и проводов и один из крупнейших дистрибьюторов кабелей в Европе. Продукция поставляется по всему миру. Хорошо спланированная и продуманная логистика обеспечивает быструю доставку. Компания отличается большим разнообразием продукции, а также индивидуальным обслуживанием клиентов. Специальные кабели, специальная упаковка или точная длина – Faber Kabel предлагает своим клиентам широкий спектр дополнительных услуг и возможностей.

Посетите наш веб-сайт по адресу www.faberkabel.de/en/
Узнайте больше о наших продуктах и ​​комплексных услугах здесь.
