Соленоид что это такое в машине: что это, значение, принцип работы

Что такое соленоид в машине?

Соленоиды, не имеют ничего общего с обычной солью, хотя по звуку эти понятия несколько роднятся. На самом деле соленодоиды-это такие клапана в легковой машине.

Содержание статьи: Зачем они нужны? Что собой представляет подобный клапан? В чем принцип действия? Разновидности клапанов Типы клапанов на сегодня Как распознать поломку? Возможные причины выхода из строя клапанов Характер езды Чем чревато? Итоги

Зачем они нужны?

Соленоиды, обеспечивают в машине открытие специального клапана, который в свою очередь нужен для смазки АКПП. Такие Соленоиды для АКПП, сами по-себе не работают. Их функционал зависит от работы электронного блока в авто. Также стоит указать на то, что и сами АКПП, являются клапанами непростыми, а электромагнитными. С их помощью владелец авто может регулировать бесперебойную и надежную как смазку, так и охлаждение всех находящихся в трансмиссии частей.

Что собой представляет подобный клапан?

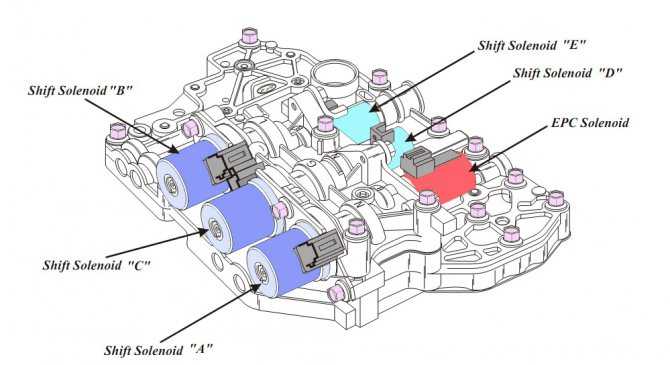

Строение соленоидов АКПП довольно простое. В обычный клапан такой конструкции входит магнитный стержень, имеющий обмотку из меди. Таким образом, когда авто готово к движению и все важные узлы уже находятся под напряжением, соленоид открывает и закрывает специальный канал в котором содержится смазочное масло для АКПП. Тем самым охлаждая важные узлы в работе авто.

В чем принцип действия?

Он до банальности простой. Когда напруги нет, то соленоид АКПП, притягивается к масляному каналу за счет пружин. Так происходит закрытие канала. Однако при поступлении тока, возникает магнитное поле за счет которого пружина как бы автоматически выталкивает клапан наружу, открывая доступ к маслу для смазки.

Разновидности клапанов

Современные соленоиды в отличие от устаревших классических устроены несколько сложнее и управляются за счет импульсной модуляции. Такое нововведение позволило клапану открываться намного плавнее чем обычно. В результате чего количество поступающего масла увеличивается, плавно растекаясь по деталям, обеспечивая более качественную смазку АКПП. Преимуществом современных соленоидов можно назвать экономность последних при выходе из строя. Замены осуществляются по одному, а не комплектом как в классическом варианте.

Типы клапанов на сегодня

Среди нынешних деталей, как например, соленоид АКПП можно выделить несколько самых распространенных типов электроклапанов авто. Итак: 1. 3, 4, 5-WAY электроклапана, они служат «переключателями». Бывают как шариковыми, так и золотниковыми. 2. EPC или LPC –эти модели осуществляют контролирующую функцию линейного давления. 3. ТСС больше служит для осуществления блокировки гидротрансформатора. 4. Shift solenoid — соленоид-переключатель, служащий для переключения скоростей, его еще называют «шифтовиком». 5. Современные клапана, так называемые функциональные, которые обеспечивают управление клапанами непосредственно самой плиты по типу транзистора в стандартной электросхеме. 6. Модель обеспечивающая качество переключения передач и работает она лишь для мягкого переключения со скольжением передач. 7. Соленоид управляющий охлаждением смазки. Его работа сродни термостату, который осуществляет открытие канала для понижения температуры масла через внешний радиатор, к примеру. Как видите, на сегодня типов и видов соленоидов очень большое количество. Причем, их конструкции и возможности все время расширяются и усложняются одновременно, а диагностика и ремонт упрощается до банальной замены. Хотя еще недавно в большинстве случаев требовалась чистка соленоидов.

Как распознать поломку?

Соленоид АКПП при неисправности можно определить по некоторым признакам: 1. Ваша АКПП стала намного чаще перестраиваться в режим аварийности. 2. Если при стандартном переключении скоростного режима появились резкие толчки. 3. Если при плавном наборе оборотов отчетливо слышны удары в коробке. Таким образом, заметив такие признаки в машине, владельцу нужно срочно провести глубокую сервисную диагностику и при обнаружении прибегнуть к ремонту АКПП. Поскольку в подобных случаях мастера сервисных центров чаще всего обнаруживают именно неисправности соленоидов.

Возможные причины выхода из строя клапанов

Современные соленоиды, способны выходить из рабочего строя, как и любой другой сложный компонент авто. Причем причины могут быть не только из-за износа последних, но и связанные с другими скорее внешними причинами. 1. Одной из причин неисправности АКПП и соленоидов в частности может стать применение владельцем автомобиля плохого, некачественного масла. Что же происходит в этом случае? На частях клапана начинает коксоваться масляный осадок, что в определенный момент заклинит в одном положении шток, а значит и сам канал и ни о каком нормальном функционале уже речь идти не может. Ремонт соленоида в этом случае сложный и дорогостоящий, поскольку менять придется не один,а все сразу. Избежать этого поможет регулярная замена расходно-смазочных материалов. 2. К поломке электроклапанов может привести и неисправность блока управления авто. Но проверить так это или нет можно лишь путем компьютерной диагностики машины. Цена восстановления при этом будет высокой за счет стоимости самого блочка.

Характер езды

Как бы это удивительно не казалось, но от характера езды на вашем авто, во многом зависит и срок службы который сможет прослужить вам соленоид. Специалисты утверждают что более мягкая неторопливая езда на машине значительно продлевает срок службы соленоидов. А вот если вы поклонник более агрессивной манеры ведения своего авто, то должны знать, что частое нажатие на педаль газа и частое переключение передачи, станет причиной отказа от работы, выхода из рабочего строя соленоида, износа в прямом смысле слова, буквально на первой сотне километров. Износ плунжера также станет причиной отказа работы клапана, будет наблюдаться нерегулярная подача тока, затем вы заметите что плохо подается смазка в АКПП, дальше вы увидите плохой функционал гидроблока и коробки в целом и так далее. То есть банальное чрезмерное использование педали сцепления, может привести к автоматической неисправности и нарушению работы электроклапана-соленоида.

Чем чревато?

Многих автовладельцев часто волнует вопрос о том, можно ли игнорировать отработавший свой ресурс электроклапан и чем это чревато, если ли какая –то альтернатива или нужно срочно ехать в СТО. Давайте по порядку. По сути электроклапана открывают канал, заблокированного сцепления фрикционов. Конечно скоростя можно переключать и с толчками, не страшно, тем более что вы знаете, что это неисправный клапан. Но при этом, нельзя также забывать и о том, что может быть не до конца открытым либо закрытым сам канал, что сродни недоотжатому в МКП сцеплению. Это создаст недостачу давления и работу в сухом режиме, что станет причиной сжигания и масла и фрикционов, начнется выработка всего железа и втулки. В конечном итоге вы получите смерть соленоидов из-за их работы на полное сечение.

Что это значит?

Лишь то, что после выработки ресурса втулок вибрации, полетят все валы, а также и сочленения. Итог будет таковым, что ремонтировать вашу коробку уже не будет смысла, проще будет купить ее новую. Поэтому любите свое авто, как себя, делайте все вовремя и машинка прослужит вам долгие годы. Ведь неверную работу клапанов-соленоидов можно сравнить с болезнью человека, такой как ангина или ГРИПП. Перенося которую на ногах, человек гробит свое сердце навсегда, так и тут.

Итоги

Давайте подведем итоги. Самыми распространенными причинами отказа электроклапанов в коробке, являются: 1. Засорение. Высочайший урон приносит клеевой слой на фрикционах. Все канальчики забиваются, а плунжеры при этом клинит. Нештатный функционал соленоидов-клапанов может нарушить работу всей АКПП. Значит гидравлический блок время от времени все-таки стоит чистить и желательно его менять по мере изнашивания фрикционов. Особого внимания заслуживает фрикцион гидротрансформатора. 2. Выработка самого клапана-соленоида и его частей. Смиритесь, они к сожалению, тоже не вечны и имеют свой разумный ресурс. Хорошо бы выполнять их замену по регламенту, не дожидаясь пока компьютер при диагностике станет показывать ошибку. Помните даже максимально современным и надежным электроклапанам замена нужна уже на 200000 километрах пробега! Самые незначительные изменения характеристик в работе электроклапанов гидроблока коробки, повлекут за собой наличие в движении пробуксовок, толчков при смене передач. При длительной ненормальной эксплуатации поломаются все железные детали коробки: корзина сцепления, лента торможения, планетарные механизмы и прочее. А восстановление с заменой последних в денежном плане выйдет гораздо дороже текущего периодического сервиса.

что это и как работает

Определение соленоида может быть следующим: электромеханический клапан, который обычно используется для управления потоком жидкости или газа. В автомобиле соленоиды присутствуют во многих основных частях, таких как форсунки или стартер. Следует указать, что это общее название часто используется для обозначения соленоида стартера, также известного под другими названиями, такими как контактор, автомат, реле тяги, соленоид тяги или реле стартера.

Соленоид, который знает большинство из нас (по крайней мере, когда мы говорим об автомобилях), находится над стартером. Чтобы лучше понять этот механизм, мы собираемся более подробно описать, как он работает, где  используется и каковы его симптомы, когда он поврежден.

Как работает соленоид

Соленоид — это устройство, состоящее из спиральной катушки с проволокой, корпуса и подвижного плунжера (якоря). При подаче электрического тока вокруг катушки образуется магнитное поле, которое притягивает поршень. Проще говоря, соленоид преобразует электрическую энергию в механическую работу. Электромагниты имеют то преимущество, что их можно включать и выключать, подавая или снимая электрический ток.

Вообще говоря, функция соленоида состоит в том, чтобы заставить коленчатый вал вращаться так, чтобы блок цилиндров приводился в действие при нажатии на ключ зажигания на рулевой колонке или при нажатии кнопки на приборной панели. В камеру цилиндра поступают топливо и воздух для выполнения четырех тактов традиционной механики внутреннего сгорания:

1. впуск;
2. сжатие;
3. взрыв;
4. выпуск.

Катушка состоит из множества витков плотно намотанной медной проволоки. Когда электрический ток течет по этому проводу, создается сильное магнитное поле / поток. С другой стороны, кожух, обычно сделанный из железа или стали, окружает катушку, концентрируя генерируемое магнитное поле. Плунжер притягивается к упорам (в непрерывном перетягивании каната) за счет концентрации магнитного поля, которое обеспечивает механическую силу для выполнения работы.

Корпус соленоида обычно изготавливается из пластика, алюминия, латуни или нержавеющей стали. Эти элементы выбраны потому, что они немагнитны и могут работать с жидкостями или газами, которые они регулируют. Кроме того, они могут работать на переменном (AC) или постоянном (DC) токе, что делает их универсальными для многих машин. Не будем вдаваться в подробные уравнения, но можно грубо сказать, что чем меньше соленоид, тем меньше сила, которую они могут использовать.

Где используются соленоиды

Применения соленоидов включают широкий спектр промышленных конфигураций. Электромагнитные клапаны можно найти во многих различных отраслях промышленности, от водоснабжения и водоочистки (питьевого, сточного, черного и серого) до транспортных средств и резервуаров.

В газовых линиях также используются соленоиды для управления потоком природного газа. Известно, что утечка газа — не шутка, а возможность быстрого отключения газа повышает безопасность и снижает опасность. Посудомоечные и стиральные машины также используют соленоиды, чтобы обеспечить достаточное количество воды, например, для мытья посуды и одежды. Насколько нам известно, автомобильные приложения для соленоидов сводятся к щелчку переключателя, как вышеупомянутый автомобильный стартер.

Какие симптомы может дать поврежденный соленоид

Если соленоид стартера поврежден или просто достиг своего срока службы, двигатель не запустится при повороте ключа. Вполне вероятно, что электричество не достигнет соленоида, и не будет создаваться электромагнитное поле, которое позволит двигателю проснуться. Если это произойдет, важно исключить, что это не вызвано аккумулятором с низким уровнем заряда. Чтобы исключить неисправность соленоида, мы можем провести следующий тест.

Прежде всего, важно отметить, что соленоид — это деликатный элемент, с которым нужно обращаться очень осторожно, чтобы не повредить его. Чтобы проверить, что он работает, нужно использовать некоторые зажимы аккумулятора, найти стартер и сам соленоид, который обычно находится на нем. Отрицательный зажим должен быть помещен на корпус стартера, а положительный зажим должен слегка касаться положительного вывода соленоида. Идея состоит в том, чтобы смоделировать, что произойдет при повороте ключа зажигания.

При прохождении электричества двигатель запустится. Если соленоид выполняет свою работу во время этого теста, но не при повороте ключа зажигания, проблема, скорее всего, связана с цилиндром или внутренней проводкой. В некоторых автомобилях при повороте ключа можно услышать звук, похожий на звук «измельчителя». Это признак того, что стартер вращается, но соленоид не работает.

Однако неисправность соленоида может быть не из-за отсутствия питания от аккумулятора. В этом случае лучше всего отвезти машину в мастерскую, чтобы избежать больших бед. Лучше всего не манипулировать им лично, если вы не разбираетесь в механике, и оставьте это в руках профессионалов, которые отвечают за обнаружение проблемы и поиск наиболее подходящего решения, найти специалистов можно по ссылке: https://top-sto.by/minsk/garages/remont-starterov.

Все, что вам нужно знать

Вы уже знаете об основах технического обслуживания автомобиля, таких как замена масла, замена воздушного фильтра и перестановка шин. Но автомобильные соленоиды, такие как соленоиды стартера и соленоиды трансмиссии, могут показаться чужеродными. Кто они такие? Как вы узнаете, если они выходят из строя в вашем автомобиле? И сколько придется заплатить за их замену? Давайте взглянем.

Что такое соленоиды в автомобилях?

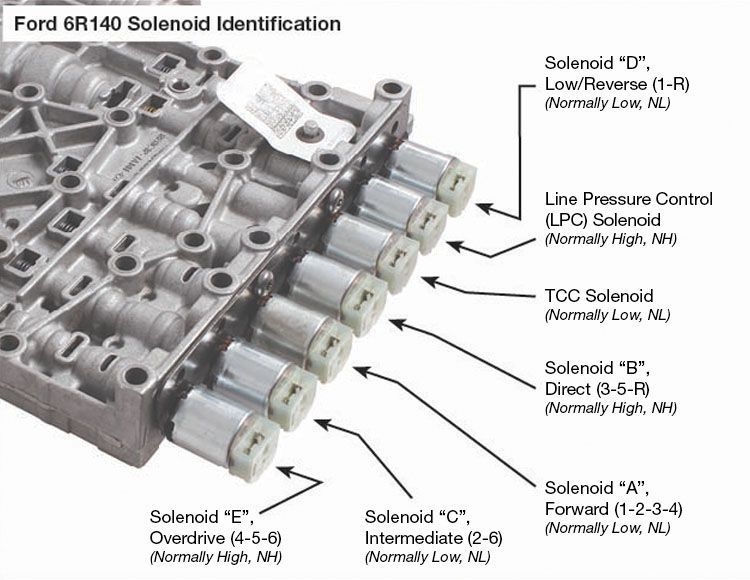

Механик устанавливает блок соленоидов трансмиссии в Dodge Neon 2004 года выпуска | Дэниел Акер / Bloomberg через Getty Images

Автомобили имеют разные типы соленоидов, которые выполняют различные функции. Обычно они контролируют выпуск жидкости или газа в другую механическую часть вашего автомобиля. Некоторые обеспечивают экономию топлива за счет увеличения пробега, в то время как другие помогают увеличить мощность и крутящий момент двигателя. И иногда эти детали могут забиваться мусором, вызывая проблемы.

Соленоиды работают за счет использования электричества. Электрический ток будет проходить, чтобы открыть или закрыть клапан, который будет стимулировать поток жидкости или останавливать ее движение в нужную часть транспортного средства.

Если вам когда-нибудь понадобится заменить электромагнитный клапан привода распределительного вала в вашем автомобиле, сделайте это. Это проще, чем кажется… pic.twitter.com/8P9kDmVZP2

— ʀʏᴀɴ ᴠᴀᴜɢʜᴀɴ (@ryanvaughan) 6 ноября 2016 г.

Наиболее распространенные типы автомобильных соленоидов находятся в трансмиссии и стартере. Как узнать, неисправны ли они и сколько стоит их замена? Давайте рассмотрим каждый отдельно.

Что следует знать о соленоидах стартера

900:11 Команда проехала 4 квартала до заправки, когда Дженсен снова отказался заводиться. Диагноз? Соленоид стартера. pic.twitter.com/LYOdUcdJ

— Hagerty (@Hagerty) 29 апреля 2012 г.

Соленоиды стартера — или реле стартера — расположены между выключателем зажигания и двигателем автомобиля, объясняет J.D. Power. Соленоид работает, получая электрический ток от автомобильного аккумулятора и от зажигания. Затем он передает ток на стартер, запуская двигатель.

Когда соленоид стартера сталкивается с проблемой, ваш автомобиль испытывает один из нескольких симптомов. Во-первых, автомобиль может не завестись или не завестись, потому что реле не пропускает электрический ток, сообщает Car Parts. Изношенную деталь необходимо заменить.

Еще одним симптомом является отсутствие щелчка при попытке запустить двигатель. Если ваш автомобиль не заводится, вы можете подумать, что аккумулятор разряжен. Это может быть правдой, если вы слышите щелчок. Но если вы не слышите этот щелчок, виновником может быть соленоид стартера, потому что щелчок — это часть, пытающаяся выполнить свою работу.

Мощность слабого соленоида может быть недостаточной для подачи электрического тока на стартер. Либо посылает небольшое количество, которого не хватает, чтобы стартер сдвинул маховик. Итак, еще один симптом заключается в том, что вы слышите, как крутится стартер без включения маховика. Можно даже услышать, как стартер медленно крутит. Однако эти два случая встречаются редко.

Итак, сколько стоит замена соленоида стартера? Будьте готовы заплатить от 400 до 600 долларов, потому что стартер и соленоид часто необходимо заменять вместе. Техники редко заменяют только реле. Если вы выполняете ремонтные работы самостоятельно, деталь, вероятно, будет стоить менее 100 долларов, в зависимости от того, где вы ее покупаете.

Как определить, неисправен ли соленоид коробки передач

В коробке передач соленоид управляет потоком жидкости, чтобы автомобиль мог переключать передачи. Когда соленоид коробки передач выходит из строя, несколько симптомов предупредят вас о проблеме.

Одним из признаков является то, что вы замечаете, что ваша передача не переключается нормально. Он будет пропускать передачи (вверх или вниз), застревать на одной передаче или постоянно переключаться между двумя передачами. Еще один признак — это когда вы замечаете длительную задержку при переключении на правильную передачу. Обычно это происходит из-за недостаточного количества жидкости, протекающей через него, чтобы обеспечить давление, необходимое для переключения передачи, поясняется в Руководстве по стоимости ремонта трансмиссии. Технически вы все еще можете управлять транспортным средством, но если вы слишком долго будете ждать, чтобы починить его, вы можете получить большой счет за ремонт.

Замена соленоида трансмиссии может стоить от 200 до 600 долларов. Сумма будет зависеть от того, заменяет ли техник один соленоид или блок. Стоимость рабочей силы варьируется в зависимости от ремонтных мастерских, но вы будете платить от 60 до 100 долларов за работу от двух до четырех часов. Когда соленоид трансмиссии выходит из строя, вы обычно можете заменить только эту часть, а не всю трансмиссию.

Несмотря на то, что существует несколько типов автомобильных соленоидов, наиболее распространенными являются реле стартера и коробки передач. У каждого есть определенные признаки, которые нужно искать, если они идут плохо. Так что знайте, на что обращать внимание, и выполняйте ремонт в ближайшее время, чтобы избежать более высоких затрат.

СВЯЗАННЫЕ: 6 возможных причин, по которым протекает ваша машина

Что такое соленоид в автомобиле? Описание автомобильных соленоидов

29 октября 2021 г. 29 октября 2021 г. 1A Auto Team 1A Авто Блог Главная

Вы когда-нибудь задумывались, что такое соленоид в автомобиле? Соленоиды — это детали, управляемые электричеством, которые помогают вашему автомобилю или грузовику выполнять определенные функции. Узнайте, что такое электромагнитный клапан и для чего он нужен в легковых и грузовых автомобилях, в этой статье и видео.

Что такое электромагнитный клапан в моей машине?

Электромагнитный клапан в вашем автомобиле представляет собой механический клапан, управляемый электричеством. В среднем автомобиле есть много разных электромагнитных клапанов, которые выполняют разные функции и работают с разными системами, такими как топливная система и система EVAP.

Что делают электромагнитные клапаны?

В вашем автомобиле разные соленоиды имеют разное назначение. Они полезны для электронного управления потоком жидкостей и газов в различных системах.

Клапан продувки EVAP, например, регулирует величину вакуума, направляемого из впускного коллектора в топливный бак.

Электромагнитные клапаны изменения фаз газораспределения (VVT) изменяют фазы газораспределения для повышения мощности и расхода топлива.

Топливные форсунки — это соленоиды, которые позволяют топливу поступать в двигатель.

Как работает электромагнитный клапан?

Открытый электромагнитный клапан с медным проводом.

Электромагнитный клапан работает как клапан, то есть он обеспечивает подачу и остановку газов и жидкостей. Как правило, он выполнен в виде кольца катушки, окружающего плунжер или поршень. Когда через катушку протекает электрический ток, создается электромагнитное поле, которое перемещает поршень. Затем плунжер открывает или закрывает клапан, останавливая или перемещая поток жидкости или газа.

Поршень или плунжер внутри электромагнитного клапана VVT

Как починить электромагнитный клапан в автомобиле или грузовике?

Общие шаги по ремонту электромагнитного клапана

1. Снимите шланг, защелку и т. д. с электромагнитного клапана

   Ослабьте и снимите все шланги, защелки и другие крепления с электромагнитного клапана Электрические разъемы

   Нажмите на язычок на электрическом разъеме и отсоедините любой от клапана

2. Снимите клапан с кронштейна

   Если электромагнитный клапан находится в кронштейне, снимите его с кронштейна

3. Установите электромагнитный клапан на место

   Вставьте электромагнитный клапан в его кронштейн, фиксатор и т. д.

4. Подсоедините электрический разъем

   Подсоедините электрические разъемы на место

5. Затяните крепежные детали, шланги и т. д.

   Затяните любые крепежные детали или шланги к электромагнитному клапану

Узнайте, как заменить больше деталей, чем электромагнитный клапан в вашем автомобиле

Узнайте, как диагностировать и заменить детали на сотнях марок и моделей, и узнайте общие советы и рекомендации от наших опытных механиков в наших обучающих видеороликах.
