Как правильно рассчитать короб для сабвуфера. Какие бывают типы корпусов. Какой объем выбрать. Какие программы использовать для расчетов. Пошаговая инструкция по расчету и изготовлению короба.
Типы корпусов для сабвуферов: преимущества и недостатки
При выборе корпуса для сабвуфера важно учитывать различные факторы, такие как желаемое звучание, доступное пространство и характеристики динамика. Рассмотрим основные типы корпусов и их особенности:
- Закрытый ящик (ЗЯ) — самая простая конструкция, обеспечивает точное и контролируемое звучание. Преимущества: компактность, простота изготовления. Недостатки: меньшая чувствительность по сравнению с другими типами.
- Фазоинвертор (ФИ) — обеспечивает более мощное и глубокое звучание за счет порта. Преимущества: высокая чувствительность, глубокий бас. Недостатки: больший размер, сложнее в настройке.
- Полосовой (bandpass) — сочетает закрытую и фазоинверторную камеры. Преимущества: высокая эффективность в узком диапазоне частот. Недостатки: сложность конструкции, ограниченный частотный диапазон.
- Рупорный — обеспечивает максимальную эффективность. Преимущества: высокая чувствительность. Недостатки: большие габариты, сложность изготовления.
При выборе типа корпуса необходимо найти баланс между желаемым звучанием, доступным пространством и сложностью конструкции.
Как рассчитать оптимальный объем короба для сабвуфера
Правильный расчет объема корпуса сабвуфера критически важен для получения качественного звучания. Рассмотрим основные факторы, влияющие на выбор объема:
- Параметры Тиля-Смолла динамика — основные характеристики, определяющие оптимальный объем. Необходимо знать такие параметры как Fs, Qts, Vas.
- Тип корпуса — для разных типов оформления требуется разный объем. Например, ФИ обычно требует большего объема, чем ЗЯ.
- Желаемая АЧХ — больший объем обеспечивает более глубокий бас, но может снизить отдачу на средних частотах.
- Мощность усилителя — при большей мощности рекомендуется немного уменьшить объем для защиты динамика.
Для точного расчета рекомендуется использовать специализированные программы, такие как WinISD или BassBox Pro. Они позволяют смоделировать АЧХ и другие характеристики системы.
Программы для расчета корпуса сабвуфера: обзор популярных решений
Существует ряд программ, которые значительно упрощают процесс расчета корпуса сабвуфера. Рассмотрим наиболее популярные из них:
- WinISD — бесплатная программа с широкими возможностями моделирования. Позволяет рассчитывать различные типы корпусов и строить графики АЧХ, импеданса и других характеристик.
- BassBox Pro
- JBL SpeakerShop — бесплатная программа от JBL, отличается простым интерфейсом и точными расчетами для корпусов ЗЯ и ФИ.
- TermPro — позволяет моделировать сложные акустические системы, включая многополосные конструкции.
Выбор программы зависит от ваших потребностей и опыта. Начинающим рекомендуется начать с WinISD или JBL SpeakerShop из-за их простоты и бесплатности.
Пошаговая инструкция по расчету короба для сабвуфера
Рассмотрим процесс расчета короба для сабвуфера на примере простого фазоинвертора:
- Определите параметры динамика. Найдите в спецификации или измерьте параметры Тиля-Смолла: Fs, Qts, Vas, Xmax.
- Выберите программу для расчета. Для примера возьмем WinISD.
- Введите параметры динамика в программу.
- Выберите тип корпуса (в нашем случае — фазоинвертор) и задайте примерный объем.
- Настройте частоту порта. Обычно выбирают значение на 5-10 Гц ниже Fs динамика.
- Проанализируйте полученную АЧХ. При необходимости скорректируйте объем и частоту настройки для получения желаемой характеристики.
- Рассчитайте параметры порта (длину и диаметр) согласно рекомендациям программы.
- Определите внутренние размеры корпуса исходя из рассчитанного объема.
После завершения расчетов можно приступать к изготовлению корпуса. Не забудьте учесть толщину материала при определении внешних размеров.
Важные нюансы при изготовлении короба для сабвуфера
При изготовлении корпуса для сабвуфера необходимо учитывать ряд важных моментов:
- Выбор материала. Рекомендуется использовать МДФ толщиной 18-25 мм или фанеру высокого качества. Они обеспечивают необходимую жесткость и минимальные резонансы.
- Герметичность. Все соединения должны быть абсолютно герметичны. Используйте силиконовый герметик для уплотнения стыков.
- Внутренние распорки. Для корпусов объемом более 50 литров рекомендуется использовать внутренние распорки для увеличения жесткости конструкции.
- Демпфирование. Используйте синтепон или специальный акустический поролон для внутреннего демпфирования стенок корпуса.
- Отделка. Для лучшего внешнего вида и защиты корпуса можно использовать карпет, винил или покраску.
Тщательное соблюдение этих рекомендаций поможет добиться максимального качества звучания вашего сабвуфера.
Оптимизация звучания: настройка и доводка корпуса сабвуфера
После изготовления корпуса важно правильно настроить систему для получения оптимального звучания:
- Настройка усилителя. Установите частоту среза кроссовера на рекомендуемое значение (обычно 80-100 Гц). Отрегулируйте уровень усиления, избегая перегрузки.
- Настройка фазы. Экспериментируйте с переключением фазы сабвуфера для лучшей интеграции с основной акустикой.
- Эквализация. При необходимости используйте эквалайзер для коррекции АЧХ и устранения резонансов салона.
- Проверка на разных музыкальных жанрах. Убедитесь, что настройки обеспечивают качественное звучание на разных типах музыки.
- Измерения. Для точной настройки рекомендуется использовать измерительное оборудование (например, RTA-анализатор).
Помните, что процесс оптимизации звучания может занять некоторое время. Не бойтесь экспериментировать и прислушивайтесь к своим ощущениям.
Часто задаваемые вопросы о расчете коробов для сабвуферов
Разберем несколько распространенных вопросов, возникающих при расчете коробов для сабвуферов:
- Влияет ли форма корпуса на звучание? При одинаковом объеме форма корпуса имеет минимальное влияние на звучание. Однако некоторые формы могут быть более устойчивы к резонансам.
- Можно ли использовать один корпус для разных сабвуферов? Не рекомендуется, так как каждый динамик требует индивидуального расчета объема и настройки.
- Как влияет уменьшение объема на звучание? Уменьшение объема обычно приводит к повышению частоты настройки и может сделать звучание более «сухим».
- Нужно ли учитывать объем порта при расчетах? Да, объем порта необходимо вычитать из общего объема корпуса при расчетах.
- Как выбрать оптимальную частоту настройки фазоинвертора? Обычно выбирают значение на 5-10 Гц ниже резонансной частоты динамика (Fs) для расширения нижней границы воспроизводимого диапазона.
Помните, что каждая акустическая система уникальна, и иногда может потребоваться экспериментальная доводка для достижения наилучшего результата.
App Store: Speaker Box Lite
Данное приложение предназначено для начинающих и продвинутых любителей построения акустических систем. Основная функция — расчет объема корпуса сабвуфера(или простого динамика) по его параметрам Тиля-Смолла(FS, VAS, QTS). Вот краткий список функций по расчету коробов:
-Поддержка расчетов для корпусов типа: закрытый, фазоинверторный, бандпасс 4го порядка и бандпасс 6го порядка.
-Графиков АЧХ, ФЧХ, Групповых задержек, Смещения диффузора и SPL для все видов оформлений.
-Различные виды генераций параметров короба, такие как оптимальный объем, максимально плоская АЧХ, бумбокс и другие.
-Генерация параметров корпуса для ФИ оформления для достижения Басс АЧХ, только выберите частоту на которой вам нужен подъем и величину подъема, программа подберет параметры сама.
-Расчет параметров круглых и щелевых портов, учет раскрывов.
-Расчет общего необходимого объема с учетом объемов вытесняемого портом(ами) и динамиком(ами).
-Расчет деталей необходимых для изготовления корпуса.
Так же зарегистрировавшись на нашем сервисе, вы сможете сохранять ваши проекты в облаке и иметь доступ к вашим расчетам с любого вашего устройства, где установлено наше приложение.
Присутствует общая он-лайн база динамиков(содержит уже около 5000 динамиков), в которую вы можете добавлять свои собственные динамики и редактировать существующие, и после того как динамик пройдет модерацию, он будет доступен другим пользователям «Speaker Box Lite».
!!!!Не забывайте оставлять отзывы к динамикам, которые использовали, указывать тип корпуса и его параметры, чтобы облегчить другим пользователям выбор динамика и объем корпуса.
!!!НЕ ЗАБЫВАЕМ!!!
Оставлять комментарии и свои пожелания по развитию проекта.
_________________________________
Вы можете приобрести PRO-Аккаунт подписку Speaker Box Lite и получить увеличенное количество функций, такие как оффлайн доступ к базе данных, безлимитное число проектов и другое.
Цена подписки 5.5$/месяц.
После подтверждения покупки оплата будет снята с вашего аккаунта iTunes. Подписка будет автоматически обновляться за 24 часа до ее окончания, если это не отключено в настройках аккаунта пользователя. Вы можете управлять своими подписками и автообновляемая подписка может быть отключена в настройках Вашего аккаунта после покупки.
Наша Политика Конфиденциальности: https://speakerboxlite.com/privacy
Наши Условия Использования: https://speakerboxlite.com/terms-of-use
Расчет объема кабеля, выбор типоразмеров коробов
Для правильной организации кабельной трассы необходимо рассчитать площадь поперечного сечения кабеля, определить оптимальный вариант прокладки кабеля в коробе, лотке, подобрать подходящий типоразмер лотка с достаточной полезной площадью сечения.
Полезная площадь сечения лотка, короба рассчитывается по формуле:
Полезное сечение, мм2 = 0,95*ширина * высота
Так для лотка ЛМ 100х65 полезная площадь сечения составит 0,95*100*65 = 6175мм2
Площадь поперечного сечения одного кабеля
рассчитывается по формуле: S= D2*3,14/4
S — площадь кабеля.
D — диаметр кабеля, включающий изоляцию и наружную оболочку.
Площадь поперечного сечения, занимаемая всеми кабелями, складывается из сумм поперечных сечений всех кабелей.
Полученную величину необходимо увеличить на 25% для возможного дальнейшего расширения кабельной трассы.
Площадь поперечного сечения наиболее распространенных кабелей указана в таблице. Более точные характеристики уточняйте у производителей кабелей.
| Силовой кабель | Изолированный силовой кабель | Слаботочный кабель | ||||||
| Тип кабеля | Диаметр, мм | Полезное поперечное сечение, мм2 | Тип кабеля | Диаметр, мм | Полезное поперечное сечение, мм2 | Тип кабеля | Диаметр, мм | Полезное поперечное сечение, мм2 |
| 1х4 | 6,5 | 42 | 1х10 | 10,5 | 110 | Кат. 5 | 8 | 640 |
| 1х6 | 7 | 49 | 1х16 | 11,5 | 132 | Кат.6 | 8 | 640 |
| 1х10 | 8 | 64 | 1х25 | 12,5 | 156 | Коаксикал | 6,8 | 462 |
| 1х16 | 9,5 | 90 | 1х35 | 13,5 | 182 | 2х2х0,6 | 5 | 250 |
| 1х25 | 12,5 | 156 | 1х50 | 15,5 | 24 | 4х2х0,6 | 5,5 | 300 |
| 3х1,5 | 8,5 | 72 | 1х70 | 16,5 | 272 | 6х2х0,6 | 6,5 | 420 |
| 3х2,5 | 9,5 | 90 | 1х95 | 18,5 | 342 | 10х2х0,6 | 7,5 | 560 |
| 3х4 | 11 | 121 | 1х120 | 20,5 | 420 | 20х2х0,6 | 9 | 810 |
| 4х1,5 | 9 | 81 | 1х150 | 22,5 | 506 | 40х2х0,6 | 11 | 112 |
| 4х2,5 | 10,5 | 110 | 1х185 | 25 | 625 | 60х2х0,6 | 13 | 169 |
| 4х4 | 12,5 | 156 | 1х240 | 28 | 784 | 100х2х0,6 | 17 | 289 |
| 4х6 | 13,5 | 182 | 1х300 | 30 | 900 | 200х2х0,8 | 23 | 529 |
| 4х10 | 16,5 | 272 | 3х1,5 | 11,5 | 132 | 2х2х0,8 | 6 | 360 |
| 4х16 | 19 | 361 | 3х2,5 | 12,5 | 156 | 4х2х0,8 | 7 | 490 |
| 4х25 | 23,5 | 552 | 3х10 | 17,5 | 306 | 6х2х0,8 | 8,5 | 720 |
| 4х35 | 26 | 676 | 3х16 | 19,5 | 380 | 10х2х0,8 | 9,5 | 900 |
| 5х1,5 | 9,5 | 90 | 3х50 | 26 | 676 | 20х2х0,8 | 13 | 169 |
| 5х2,5 | 11 | 121 | 3х70 | 30 | 900 | 40х2х0,8 | 16,5 | 272 |
| 5х4 | 13,5 | 182 | 3х120 | 36 | 1296 | 60х2х0,8 | 20 | 400 |
| 5х6 | 14,5 | 210 | 4х1,5 | 12,5 | 156 | 100х2х0,8 | 25,5 | 650 |
| 5х10 | 18 | 324 | 4х2,5 | 13,5 | 186 | 200х2х0,8 | 32 | 1024 |
| 5х16 | 21,5 | 462 | 4х6 | 16,5 | 272 | |||
| 5х25 | 26 | 676 | 4х10 | 18,5 | 342 | |||
| 7х1,5 | 10,5 | 110 | 4х16 | 21,5 | 462 | |||
| 7х2,5 | 13 | 169 | 4х25 | 25,5 | 650 | |||
| 4х35 | 28 | 784 | ||||||
| 4х50 | 30 | 900 | ||||||
| 4х70 | 34 | 1156 | ||||||
| 4х95 | 39 | 1521 | ||||||
| 4х120 | 42 | 1764 | ||||||
| 4х150 | 47 | 2200 | ||||||
| 4х185 | 52 | 2700 | ||||||
| 4х240 | 58 | 3360 | ||||||
| 5х1,5 | 13,5 | 182 | ||||||
| 5х2,5 | 14,5 | 210 | ||||||
| 5х6 | 18,5 | 342 | ||||||
| 5х10 | 20,5 | 420 | ||||||
| 5х16 | 22,5 | 506 | ||||||
| 5х25 | 27,5 | 756 | ||||||
| 5х35 | 34 | 1156 | ||||||
| 5х50 | 40 | 1600 | ||||||
Выбор оптимальных габаритов лотка
Высота лотка.
Высота лотка должна быть больше максимального диаметра самого большого кабеля или пучка проводов в прокладке.
Ширина лотка. Ширина кабельного лотка должна позволять прокладывать кабель в несколько рядов. Возможно разделение лотка перегородкой на каналы для силовых и слаботочных кабелей.
Чем плотнее уложены кабели, тем хуже теплоотвод. При выборе лотка следует использовать такую ширину и высоту, чтобы он оставался частично незаполненным. Для достаточной самовентиляции кабеля рекомендуется выбирать перфорированные лотки или широкие лотки с небольшой высотой бортов.
Для обеспечения безопасной эксплуатации кабельной трассы и ее развития в будущем необходимо соблюдать требования ПУЭ в части пункта 2.1.61: ”В коробах провода и кабели допускается прокладывать многослойно с упорядоченным и произвольным (россыпью) взаимным расположением. Сумма сечений проводов и кабелей, рассчитанных по их наружным диаметрам, включая изоляцию и наружные оболочки, не должна превышать: для глухих коробов 35%, сечения короба по свету; для коробов с открываемыми крышками 40%.
Назад
Объём и порт короба (ФИ) | Полезный автозвук
Отношение объема к площади порта
Вступление

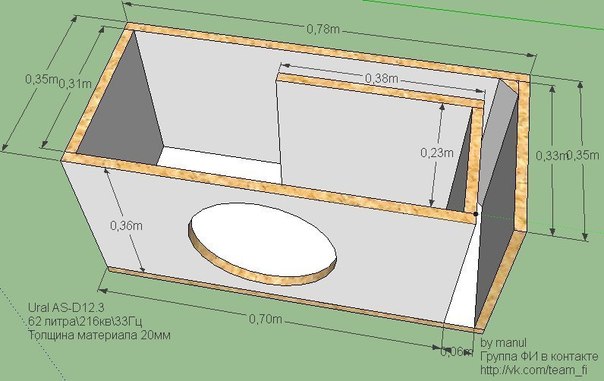

Оптимальные универсальные значения при построении фазоинверторного (ФИ) короба для хорошего повседневного баса. Для более идеального решения советуем использовать индивидуальный расчет по параметрам сабвуферного динамика.
Обращаем внимание, чем больше объем короба (ФИ), тем меньше будет частота настройки, скорость баса уменьшается. Если вам нужна частота настройки повыше, то объём необходимо уменьшить.
Если номинальная мощность усилителя превышает номинальную мощность динамика, то объём рекомендуется делать поменьше. Это нужно для того, чтобы распределить нагрузку на динамик и исключить его превышение хода. Если же усилитель слабее динамика то объём короба рекомендуем сделать чуть больше. Это компенсирует громкость из-за недостачи мощности.
Объём и площадь порта
| Размер динамика | Частота настройки короба | |||||
| Ниже 30 Гц | 31 ~ 35 Гц | Выше 36 Гц | ||||
| Объем | Порт | Объем | Порт | Объем | Порт | |
| Для одного сабвуфера | ||||||
|---|---|---|---|---|---|---|
| 8 дюйм | 30 л | 90 см² | 25 л | 75 см² | 20 л | 60 см² |
| 10 дюйм | 45 л | 140 см² | 40 л | 120 см² | 35 л | 100 см² |
| 12 дюйм | 65 л | 220 см² | 60 л | 200 см² | 55 л | 180 см² |
| 15 дюйм | 120 л | 320 см² | 100 л | 300 см² | 80 л | 280 см² |
| 18 дюйм | 200 л | 480 см² | 180 л | 450 см² | 160 л | 420 см² |
| Для двух сабвуферов | ||||||
| 8 дюйм | 55 л | 165 см² | 45 л | 135 см² | 35 л | 110 см² |
| 10 дюйм | 80 л | 250 см² | 70 л | 220 см² | 65 л | 180 см² |
| 12 дюйм | 120 л | 380 см² | 110 л | 360 см² | 100 л | 310 см² |
| 15 дюйм | 220 л | 550 см² | 180 л | 530 см² | 150 л | 490 см² |
| 18 дюйм | 360 л | 850 см² | 320 л | 800 см² | 290 л | 745 см² |
Обращаем внимание, что значения не являются идеальными для получения максимального результата.
|
||||||
Размеры короба
Размеры короба делаются по размеру багажника автомобиля и по объёму, рассчитанный по параметрам сабвуфера.
Допустим, Объём короба — 70 литров. Узнаем оптимальные размеры своего багажника. К примеру, длина короба — 60 см, высота короба — 35 см, остается узнать ширину!
Считаем ширину короба по формуле: 70 • 1000 ÷ 60 ÷ 35 = 33,33 см (округляем до 33.5 см) – это и будет ширина корпуса. Вот и все.
Как рассчитать короб для сабвуфера 12 дюймов
Когда-то встала задача сделать хороший и качественный звук в своей машине, в дополнение к колонкам, решил что для НЧ звучание, мне необходим сабвуфер. Но от готового решения купить готовый сабвуфер заставило отказаться цена, и материалы короба.Качественным будет сделать сабвуфер своими руками. И начал с расчета короба под нч динамик.
Итак, представляю вашему вниманию Динамик HERTZ ES 300.
Общие характеристики:
Тип сабвуфер
Типоразмер 30 см (12 дюйм.)
Количество полос 1
Мощность 350 Вт (номинальная), 700 Вт (максимальная)
Чувствительность 92 дБ
Диапазон воспроизводимых частот 25 — 250 Гц
Импеданс 4 Ом
Сабвуфер:
Корпус нет
Рекомендуемый корпус закрытый ящик, фазоинверторный
НЧ-динамик:
Размеры 300 мм
Материал диффузора пресованная целлюлоза
Материал подвеса пористая резина
Установочная глубина 141 мм
Установочное отверстие 276 мм
Теперь необходимо знать какого типа бывают короба сабов.
Есть ЗЯ (самая простая кострукция, из названия все понятно), есть ФИ (Фазоинвертор) ЗЯ но с портом (порт бывает круглый(кусок трубы пластиковой) или щелевой (внутри короба делают дополнительные стенки определенной длины и объема, так же есть рупор, есть ЧВ(как я называю багажник давай до свидания) и многое другое. Я для себя выбрал ФИ самое приемлемое для меня. Позже через годик сделаю ФИ с двумя динами.
Но сейчас не об этом. Тип Корпуса выбран.
Теперь необходимо прикинуть чистый объем ( у меня он 50 литров) и в зависимости от музыки которую вы слушаете выбираем частоту порта ( у меня 35 ГЦ, что то среднее и более для всех форматов музыки).
Далее скачал программу JBL SpeakerShop абсолютно бесплатная. Пользуясь мануалом, а именно
Я ввел даныые своего динамика желаемый чистый объем и настройку порта.
Подводя итоги:
Чистый объем — 50 литров
Нстройка 35 Гц
Порт — 5×32 см
Длина порта — 70 см
Зная это открываем следующее видео и расчитываем короб
Вот что у меня получилось
Расчет Закончен. Фанера куплена. Переходим к следующему этапу.
Фанера была распилена на следующие куски:
А — 69,6х35,6 см — 2 шт
В — 32х32 см
С — 69,6х32 см
D — 33,8х32 см
E — 62,8х32 см
F — 36,2х32 см
G — 25,2х32 см
Все отпилил минут за 15 электро-лобзиком.
В кое каких местах срезы получились не идеально ровными их немного пришлось шлифовать очень грубой шкуркой (80) прибитой к брусочку, чтобы сделать плоскость.Сначала к доске А прикручиваем доску B,
Перед тем как прикручивать стенку к стенке, на все стыки наносил герметик. затем по краям стягивал 2 саморезами (по 1 с каждого края) временно, лишний силикон выдавился, убираем его туалетной бумагой или салфеткой. Затем берем 2 сверла. Сверлом 2,5 мм сверлим примерно 5 см отверстие, затем сверлим 9 мм сверлом углубление для шляпки. Лично я делал промежутки в 3 см между саморезами. прикрутили. ждем минут 40 и прикручиваем далее по порядку доску за доской. После того как прикрутили стенки A B C D на все внутренние стыки наносим силикон и срезаем пальцем, окутанным салфеткой ( я срезал строительным ластиком для силикона, на углах этого ластика разные срезы по мм). Смысл в том что все стыки внутренние с обилием должны быть промазаны силиконом, чтобы воздух вытесняемый сабом не выходил через щелку и он не свистел.
Как все собрал промазал отверстия от саморезов силиконом и срезал под плоскость.
На 88 клей клеим карпет… выложу видео по котрому наклеил.
При изготовлении самодельного корпусного сабвуфера для автомобиля всегда встает вопрос: как рассчитать корпус для сабвуфера?Для начала если неизвестен объем необходимо рассчитать объем короба для сабвуфера и затем, уже зная его сделать расчет короба для сабвуфера.
Можно сказать с некоторой натяжкой, что когда известен объем корпуса, то форма этого корпуса на звучание не влияет.
Существуют различные программы для расчета короба для сабвуфера (программа для расчета корпуса сабвуфера– «JBL SpeakerShop» или «Winisd beta». ), но можно просто расчет произвести, самостоятельно зная, что объем равен V=h x L x A (где h это высота, L -длина, А — ширина).

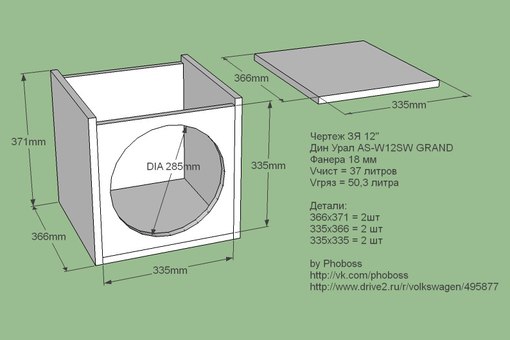

Для примера, как рассчитать короб для сабвуфера, если для 12 дюймового сабвуфера (305 мм), рекомендуемый объем 45 л.
Измеренная допустимая высота для корпуса в автомобиле, 340 мм (h=340 мм), длина 680 мм (L=680 мм), рассчитаем ширину.
Допустимая высота (h) для места в автомобиле h=340 мм=34 см=0,34 м, а допустимая длина L=680 мм=68 см=0,68м.
1 литр = 1•10−3 м³ 1 л = 0.001 м³ тогда V= 45 л = 0,045 м³
Не забудьте, что есть внутренний и внешний объем, поэтому учитывать необходимо толщину материала, из которого делают сабвуферный короб.
Если короб делают из МДФ с толщиной в 2 мм (0,02м), тогда уменьшаем измеренные величины высоты и длины на толщину МДФ с обеих сторон и рассчитываем внутренний объем.
h = 0,34м -0,02 х 2= 0,3м; L = 0,68м – 0,04м = 0,64м.
В этом случае придётся рассчитывать корпус сабвуфера по частям, считая отдельно объемы «1» и «2» частей.
Расчет чертежей коробов для сабвуфера | Автозвук
✅ Расчет коробов ЗЯ, ЧВ, Рупор, ФИ(труба, щель, ЭКСПО), БП4 .
✅ Изготовление коробов (Доставка по РФ 🇷🇺 )
✅ Изготавливаем качественные раскрывы (ФИ портов) нужной вам длинны:
Показать полностью…
110мм , 160мм, 200мм, 250мм.
Все размеры труб в наличии.
✅ Замер звукового давления.
Консультацию вы сможете получить в нашей группе 🔊 Sound Box 🔊 или в ЛС .
+7 953 49 90 888 (WhatsApp),
Валиев Инвир( https://vk.com/bassnktm )
Расчет чертежей коробов для сабвуфера | Автозвук запись закреплена
Чертеж короба для сабвуфера в ДЕНЬ ОБРАЩЕНИЯ.
Чертеж короба под сабвуфер любого размера и модели!
– Не нравится как играет твой сабвуфер?
Показать полностью…
– Не влезает короб в машину? –
– Есть сабвуфер, а чертежа короба нет и не знаешь где взять?
Расчитаем для вас ЧЕРТЕЖ короба(ящика), изготовим трубы с раскрывом любого диаметра и длины.
Пишите нам сейчас и мы поможем тебе получить мощный басс в твоей машине!
Расчет можно получить здесь :
Сообщения группы
– https://vk.com/write-92013170
В лс
– https://vk.com/bassnktm
Электронная заявка на расчет
– https://vk.
com/subwooferbox?w=app5708398_-92013170
Стоит выбрать именно нас? Да!
Мы помогли получить качественный и мощный бас не одной сотни людей и они отблагодарили нас своими отзывами.
– https://vk.cc/4gWUJb – ЧИТАТЬ ТУТ !!
- Записи сообщества
- Поиск
Расчет чертежей коробов для сабвуфера | Автозвук запись закреплена
Расчет чертежей коробов для сабвуфера | Автозвук запись закреплена
Ремонт сабвуферов от Sound Box.
Вернули к жизни хороших динамика, слабое место его с завода это катушка
– MACHETE M15DD2 SPORT
Сделано:
Замена катушки
Расчет чертежей коробов для сабвуфера | Автозвук запись закреплена
Отзыв чемпиона сезона 2019 по формату BTL
Класс
– Дебют
– 500 ватт усилитель (по заявке производителя)
– Динамик ценой до 7500 руб (В данном случае DD512)
Показать полностью…
Друзья, хочу рассказать о своей истории и поделиться результатом! Обратился я за помощью к Инвир Валиев в начале года, не просто расчёт ящика сделать или короб скрутить! А о глобальной для меня проблеме, имея не стандартный авто и практически при нулевой практики, хотелось выступать и показывать результаты на соревнованиях по Автозвуку! Человек полностью выслушал, объяснил, и посоветовал с чего нужно начать.
( бесплатно абсолютно, хотя в 99% люди общаются на знающие темы только платно) На том этапе, это казалось очень сложно и дорого. ( покупка датчика, приборов и т.д) Думаю, он в одно время подумал что я перегорел и пропал 🙂 мол , что очередной хотельщик 🙂 , но спустя время когда получилось все приобрести. Я снова объявился уже с конкретным предложением, прошло уже половина сезона, но я был готов пилить! И за пол месяца, появились первые 146+дб с 1к и одной 12хи номиналом 300вт. Глаза горели кровь кипела. Я захотел спустится в номиницаю 500Вт. Первый оф рез 142, ровно через неделю оф рез 143,41 и на финале оф рез 145,45. Тем самым стал Чемпионом сезона 2019 по формату BTL. Все благодаря советам, подсказкам и направлению Инвир Валиев и конечно собственному упорству и мотивации. Человек смог удалённо около 2500т км помочь разобраться в этом не легком деле ! Ему хочу сказать огромное спасибо!
расчет коробов
Название:
Артикул:
Текст:
Выберите категорию:Все Автомагнитолы Штатные магнитолы» BMW (Бмв)» Chevrolet (Шевроле)» Citroen (Ситроен)» Honda (Хонда)» Hyundai (Хёндай)» Kia (Киа)» Mazda (Мазда)» Mercedes (Мерседес)» Mitsubishi (Митсубиши)» Nissan (Ниссан)» Skoda (Шкода)» Subaru (Субару)» Suzuki (Сузуки)» Toyota (Тойота)» Porsche (Порше)» Peugeot (Пежо)» Volkswagen (Фольцваген)» Ford (Форд)» Lada (Лада)» Renault (Рено) Переходные рамки» Alpine» Audi / VW / Skoda / Seat» BMW / Mercedes / Mini» Cadillac / Chevrolet / Chrysler» Ford» Hyundai» Honda» Kia» Toyota / Lexus» Mitsubishi» Mazda» Nissan / Infiniti» Peugeot» Renault» Subaru» SsangYong» Suzuki» Карманы» UAZ Patriot Камеры парковочные» Audi» BMW» Cadillac» Chevrolet» Citroen» Ford» Great Wall» Honda» Hyundai» Kia» Land Rover» Mazda» Mercedes» Mitsubishi» Nissan» Opel» Peugeot» Renault» Skoda» Ssang Yong» Subaru» Suzuki» Toyota / Lexus» Volkswagen» Volvo/Porsche/Land Rover» Универсльные камеры» Фронтальные камеры» Парковочные системы» Зеркала с мониторами Автоакустика» 2-х компонентная»» 4" (10см)»» 5" (13см)»» 6" (16см)»» 8" (20см)»» 6"х9" (15х23см)» 3-х компонентная» Коаксиальная»» 3,5" (8,8см)»» 4" (10см)»» 5" (13см)»» 6" (16см)»» 8" (20см)»» 4"х6" (10х15см)»» 5"х7" (13х18см)»» 6"х9" (15х23см)»» 7" х 10" (195 x 265 мм)» Твитеры / Рупора» Среднечастотники» НЧ / СЧ Динамики» Прочая акустика» Аксесуары»» Защитные сетки (грили)»» Кроссоверы»» Проставочные кольца»» Конденсаторы»» Саморезы» Акустика для BMW» Акустика для Mercedes» Акустика для VW/Audi/Seat Автосабвуферы» 5" (13 см)» 6,5" (16см)» 8" (20см)» 10" (25см)» 12" (30см)» 15" (38см)» 18" (46см)» 20" — 34" (50-81см)» Активный сабвуфер» Корпусной сабвуфер» Аксесуары для сабвуфера» Корпуса для сабвуферов Автоусилители» Усилители сабвуферные» 2-х Канальные» 3-х Канальные» 4-х Канальные» 5 — 6-и Канальные» 8-и Канальные» 12-ти Канальные» Усилители с DSP» Аксесуары усилителей» Охлаждение усилителей Провода» Акустический кабель» Межблочный кабель» Силовой кабель» Комплекты проводов» Защита проводов» ISO разъемы»» Acura»» Audi»» BMW»» Chevrolet»» Chrysler»» Citroen»» Daewoo»» Ford»» GMC»» Honda»» Hyundai / KIA»» Land Rover»» Mazda»» Mercedes»» Mitsubishi»» Nissan»» Opel»» Renault»» Skoda»» SsangYong»» Subaru»» Suzuki»» Toyota»» Volkswagen»» Volvo» Y-коннекторы» Mini Jack, HDMI, USB, AUX» Разъемы RCA Монитор DVD/TV» Потолочный GPS навигаторы» Портативные, автомобильные навигаторы» GPS модули Антирадары Видеорегистраторы» Видеорегистраторы» Видеорегистратор + Радар детектор Охранные системы» Автосигнализации»» Alligator»» Pandora»» SOBR»» StarLine»» Tomahawk» Брелок для автосигнализации» GSM/GPS модули» Иммобилайзеры» Модули обхода иммобилайзера» Блокираторы рулевого вала» Замки капота» Блокиратор коробки передач» CAN — модули» Аксессуары к автосигнализациям Отопители, подогревы» Hydronic (Гидроник)» Webasto (Вебасто)» Обогрев стоек (Термит)» Подогрев сидений и руля Аккумуляторы» AGM» Кислотные Шумоизоляция, Виброизоляция, Утеплители» STP (Стандартпласт)» Comfort Mat» Шумоff (Шумофф)» SGM» Карпет» Утеплители двигателя Дополнительное оборудование» Процессоры» Чейнджеры и Проигрыватели» Конденсаторы» Колбы-держатели для предохранителей» Предохранители» Автоматы питания» Дистрибьюторы (Распределители питания)» Клеммы аккумулятора» Клеммы и разъемы» Наушники» Пульты» Интерфейсы iPod/iPhone/USB/AUX» Интерфейсы Bluetooth, TV, DVB-T2 тюнеры, антенны» Автохолодильники» Адаптеры рулевого управления» Адаптеры штатного усилителя» Громкая связь Parrot» Преобразователи напряжения» Вольтметры» Звуковые адаптеры Морская линейка» Магнитолы» Акустика» Сабвуферы» Усилители
Производитель:Все Sound QuestAbsoluteABXACVAdagioAkenori AlligatorAlphardAlpineAMPArtwayAudio NovaAudio SystemAudiotopAudisonAuditorAuraAutotekAvatarBannerBest BalanceBlack HydraBlackviewBlackvueBLAMBlaupunktBoschBossBraxBull AudioCadenceCalcellCarKuCENMAXChallengerCheetahClarionCobraComfort MatCoralCrunchDaggerDAXXDegoDL AudioDLSDRAGSTERDynamic StateDynaudioE.
O.S.EberspacherECO.REdgeErissonESXEtonFLIFlyAudioFocalFocal AuditorFortinFusionGalaxyGarminGenesisGerman MaestroGLGladen AudioGround ZeroHelixHertzHifonicsHybrid Audio TechnologiesHyundaiIncar InfinityInspectorIntegoiONIvolgaJaguarJBLJL AudioJVCKenwoodKGBKickerKicxLanzarLightning AudioLiqui MolyMac AudioMacAudioMagnatMagnumMassive AudioMaxluxMB Quartmd.labMegaforcerMemphisMetraMIOMorelMosconiMs-ChipMTXMuswayMyDeanMysteryNakamichiNeolineOptimaOrisOsramPanasonicPandoraPanteraPark MasterParkCityParkvisionParrotPhantomPhilipsPhoenix GoldPioneerPlanet AudioPlaymePolk AudioPower AcoustikPremieraPrestigePridePrologyRainbowRaptorRE AudioRedpowerRockford FosgateRolsenSATA SaturnScher-KhanSGMSho-Me SKYLORSnooperSOAudioSobrSoliteSonySoundmaxSoundstreamStarLineStealthStingerStPStreet StormSundown AudioSupraSWATTaskerTchernov CableTeacTitanTomahawkToplau-DimensionUralVartaVelasVibeVideovoxVikarVtrekWAVEWebastoWhistlerWistlerX-KeeperXtronsYatourZapcoZed AudioГарантОзарРоссийскийСтандартТермитШумоff
Новинка: Всенетда
Спецпредложение: Всенетда
Результатов на странице: 5203550658095
Найти
Как рассчитать площадь коробки | Онлайн калькулятор
07.
10.2019Для чего нужно знать площадь заготовки картонной коробки?
Во-первых, от этого зависит размер листа гофрокартона, который нужен для вырубки коробки, а значит, и цена готового изделия.
Во-вторых, зная площадь и плотность материала, можно посчитать вес готовой гофротары, который нужно учесть при отправке груза любым транспортом. Конечно, точный вес короба может рассчитать только специалист, в особенности, если речь идет о гофроупаковке сложной высечки. Но для обычных четырехклапанных коробов этот расчет можно сделать самостоятельно с достаточной для практических целей точностью.
Что нужно знать
- Ширину (B), длину (A) и высоту (H) коробки в миллиметрах;
- Ширину клеевого клапана, для прочности коробки выберем ее равной 59 мм для 3-х слойного картона и 69 для 5-ти слойного;
- Длину нижних и верхних клапанов, для четырехклапанного короба она равна B/2;
- Толщину гофрокартона (припуск на сгиб при сборке).
Чаще всего коробки изготавливают из трехслойного или пятислойного гофрокартона.
Пошаговый расчет площади картонной коробки
Площадь заготовки из трехслойного гофрокартона:S =((A+B)*2+59)*(B+H+8)/1000000
где 59 – припуск на клеевой клапан и толщину гофрокартона, 8 – припуск на толщину гофрокартона.
Площадь заготовки из пятислойного гофрокартона:S =((A+B)*2+69)*(B+H+16)/1000000
где 69 – припуск на клеевой клапан и толщину гофрокартона,16 – припуск на толщину гофрокартона.
Т. к. размеры подставляем в миллиметрах, то для получения площади в квадратных метрах делим полученное число на 1000000.
Если вам нужны коробки сложной конфигурации по индивидуальным размерам, наша компания «МС-ПАК» изготовит их на заказ. Технологи рассчитают площадь гофрокартона, необходимого для производства и его стоимость, а также посчитают итоговую цену тиража.
Программа для расчета сечения труб и кабель-каналов – «Канал 2010»
Программа «Канал 2010» предназначена для расчета сечения труб и кабель-каналов, а также для расчета потребности лотков/труб заданного сечения при построении кабельных трасс.
Используя программу «Канал 2010» вы сможете без проблем и очень быстро выбрать нужный вам размер: трубы, короба, лотка исходя из количества прокладываемых кабелей.
Презентация программы «Канал 2010»
Для выполнения вычислений необходимо заполнить поля «Тип кабеля (провода)», «Диам., мм» и «Кол., шт.». В левой колонке находится семь полей в каждом из которых можно выбрать семь групп кабелей (по умолчанию: «Радиочастотный», «Силовой», «ЛВС», «Управления», «Связи», «Гибкий», «Оптоволокно»).
Причем если вы собираетесь произвести расчёт для нескольких кабелей одной группы, то вы можете выбрать нужное количество одинаковых полей (максимум семь) (например: «Гибкий»).
Чтобы для всех 7-и полей выбрать одну группу кабелей кликните по букве («A», «B», «C», «D», «E», «F», «G») соответствующей группы двойным кликом, при этом напротив остальных групп будет такая же буква, но с подсвеченным фоном (подсвечиваются буквы с не «родной» группой).
В следующей колонке выбираются типы кабелей.
В выбранной группе кабелей из списка (например: ШВВП 2х0,5 и т.д.) выберите нужный вам тип кабеля и в правом соседнем окошке в колонке «Диам., мм» (например: ШВВП 2х0,5) появится числовое значение диаметра выбранного кабеля в миллиметрах например: 4,9.
В колонке «Кол., шт.» укажите количество кабелей например: 4.
В свёрнутой форме чтобы вести расчёт трубы необходимо нажать на вкладку «Труба», для короба (лотка) — «Короб», для расчёта потребности лотков/труб — «XXX».
На примере, рассмотрим выбор короба в программе «Канал 2010», исходя из количества прокладываемых кабелей.
1. Переходим на вкладку «Короб» и с выпадающего списка выбираем производителя и тип короба (лотка), например: магистральный DLP-D.
2. Выбираем процент заполнения короба (лотка).
3. Производим вычисления с выбранным типом и процентом заполнения короба. Результат – магистральный кабель-канал 60х40 (Legrand), код 636309.
4. Результат расчета в развернутом виде.
5. Если суммарное сечение кабелей требует короб (лоток) с габаритами больше, чем у самого большого в выбранном типе, то программа выдает сообщение «Переполнение» и выводится только общее сечение кабелей.
Для начала ввода новых значений можно воспользоваться кнопкой «Сброс», при этом очистятся все окошки с введенными данными и результатами предыдущего расчёта, сбросятся все типы кабелей (проводов) и критерий выбора короба (лотка).
На этом презентацию программы «Канал 2010», я заканчиваю.
Всю необходимую информацию по использованию программы, а также скачать последнюю версию программы, вы сможете скачать на сайте разработчика программы.
Всего наилучшего! До новых встреч на сайте Raschet.info.
Поделиться в социальных сетях
Узнайте о коробке
Быстро! Мне нужна помощь с:
Выберите элемент справки по математике .
.. Исчисление, Производные вычисления, Интеграционное вычисление, Частное правило, Монеты, Подсчет комбинаций, Поиск всех комплексных чисел, Сложение комплексных чисел, Вычисление с комплексными числами, Умножение комплексных чисел, Степени комплексных чисел, Преобразование вычитания, Преобразование площади, Преобразование скорости, Преобразование длины , VolumeData Analysis, Find the AverageData Analysis, Find the Standard DeviationData Analysis, HistogramsDecimals, Convert to a дробь, Электричество, Стоимость разложения, IntegerFactors, Greatest CommonFactors, Least CommonFractions, AddingFractions, ComparingFractions, ConvertingFractions, Convert to a decimalFractions, DécimalFractions, Convert to a decimalFractions ВычитаниеФракции, Что это такое: Геометрия, Коробки, Геометрия, Круги, Геометрия, Цилиндры, Геометрия, Прямоугольники, Геометрия, Правые треугольники, Геометрия, Сферы, Геометрия, Квадраты, Графики, Линии, Графики, Любая функция, Графики, Круги hing, EllipsesGraphing, HyperbolasGraphing, InequalitiesGraphing, Polar PlotGraphing, (x, y) pointInequalities, GraphingInequalities, SolvingInterest, CompoundInterest, SimpleLines, Equation from point and slopeLines, The Equation from slopeLinesLines Theotation, The Equation from slopeLines Theotation и Y-intation , Нахождение шансовМатематика, Практика полиномов по математике, Практика основМетрическая система, Преобразование чисел, Сложение чисел, Вычисление с числами, Вычисление с переменными числами, Деление чисел, Умножение чисел, Сравнение числовых линий, Числовые строки, Разместите значения чисел, Произношение чисел, Округление чисел, Вычитание числа слагаемых, Вычитание чисел Квадратные многочлены, Деление многочленов, Факторизация разности квадратов многочленов, Факторизация триномов многочленов, Факторинг с помощью GCF Полиномы, Умножение многочленов, Возведение в степеньПрактика, Математические задачиПропорции, Квадратные уравнения ormulaQuadratic Equations, Solve by FactoringRadicals, Other RootsRadicals, Square RootsRatios, Что они из себя представляют, Экономия на продажной цене, РасчетНаучная нотация, ПреобразованиеНаучной нотации, ДелениеНаучная нотация, Умножение форм, ПрямоугольникиУпрощение, Упрощение, Упрощение продуктов, Упрощение, Упрощение, Упрощение, Упрощение, Упрощение, Упрощение, Упрощение , Правые треугольники, Ветер, Рисунок
Калькулятор объема коробки
Объем ящика формула
Объем прямоугольного ящика можно рассчитать, зная его три размера: ширину, длину и высоту.
Формула: объем коробка = ширина x длина x высота . Иллюстрация ниже:
Измерение сторон прямоугольного ящика или резервуара очень просто. Результат вычисления с использованием нашего калькулятора объема прямоугольного ящика или иным образом всегда будет в используемой единице длины, кубе. Убедитесь, что все измерения указаны в одной и той же единице, если вы делаете математику вручную, а если используете наш калькулятор — обязательно выберите соответствующую метрику.Если вы измерили длину в дюймах, результат будет в кубических дюймах. Если длина была в футах, результат будет в кубических футах, и так далее для ярдов 3 , миль 3 , мм 3 , см 3 , метров 3 .
Как рассчитать объем ящика?
Чтобы рассчитать объем прямоугольного ящика или резервуара, вам нужно сделать три измерения, а затем умножить их. В практических ситуациях у вас может быть план или инженерная схема, в которой даны все измерения, что значительно облегчит вашу задачу.
Это довольно легко сделать в уме, если числа маленькие, но быстро становится неудобно, если числа становятся большими, когда объем ящичного калькулятора, подобного приведенному выше, становится действительно полезным.
Следует отметить, что «объем ящика» может быть неточным термином, поскольку, если мы примем ящик за абстрактное математическое понятие, его стенки имеют нулевую толщину, а сам ящик имеет нулевой объем. Однако в практических ситуациях мы обычно говорим об объеме в терминах пространства, заключенного в коробке или резервуаре, и это то, что вычисляет калькулятор выше.Если это то, что вы рассчитываете и хотите знать, что он может вместить, обязательно измерьте его внутренние, а не внешние размеры, иначе вам нужно будет затем вычесть объем стен.
Пример: найти объем прямоугольной коробки
Для вычисления объема любого ящика прямоугольной формы необходимо знать три измерения: длины двух сторон его основания, а также высоту. Например, если две стороны основания имеют длину 3 дюйма и 6 дюймов соответственно, а высота коробки составляет 2 дюйма, то использование уравнения объема коробки дает 3 x 6 x 2 = 18 x 2 = 36 дюймов.
3 (кубические дюймы).
В качестве альтернативы можно указать площадь одной стороны коробки и высоту относительно этой стороны. В этом случае просто умножьте площадь на высоту. Например, если основание коробки составляет 25 квадратных футов, а длина стороны коробки, перпендикулярной ему, составляет 4 фута, то объем коробки составляет 25 x 4 = 100 кубических футов.
Расчет груза кубических метров / кубических футов
Часто необходимо рассчитать объем транспортных контейнеров, ящиков, ящиков, цистерн и других транспортных средств.Обычно производитель предоставляет техническую спецификацию или, по крайней мере, вы знаете стандарт, на основе которого был изготовлен контейнер, с указанием минимально допустимых размеров.
Если вам нужен более специализированный калькулятор, который скажет вам, сколько предметов, если заданные размеры вы можете уместить, попробуйте наш калькулятор контейнеров и наш калькулятор поддонов.
Другие приложения
Прямоугольная коробка — одна из наиболее широко используемых форм корпуса в науке, технике и архитектуре благодаря своим хорошим структурным свойствам и устойчивости к силе с разных сторон.
Большинство домов и комнат в них представляют собой прямоугольные коробки, большинство транспортных контейнеров представляют собой коробки или имеют коробчатую форму. Другими распространенными вариантами использования являются расчет объема аквариума, объема бассейна или объема почвы, мульчи или питательных веществ для растений, необходимых для данного участка сада. Ящики и резервуары из дерева, стали, кирпича, бетона, стекла и других материалов также легко производить по сравнению с более сложными формами.
Еще одним преимуществом прямоугольной формы является то, насколько легко меньшие формы могут вписываться в более крупные без необходимости сложных вычислений, поворотов и общего расположения.Итак, у этого калькулятора объема коробки есть много возможных применений.
CBM Calculator for Shipping
Этот калькулятор CBM для отгрузок — простой инструмент, который поможет вам определить объем и вес вашего груза. Это поможет вам спланировать транспортировку: все, что вам нужно сделать, это ввести размеры и вес куба, который вы отправляете, и наш калькулятор подскажет, сколько коробок такого размера поместится в стандартном контейнере.
Вы также узнаете больше об измерении CBM и самом кубическом метре.
Вы можете использовать наш калькулятор прямо сейчас или прочитать, чтобы узнать, как рассчитать CBM. Как только вы закончите, не забудьте проверить также калькулятор грузового класса!
Что такое CBM?
кубических метров. Это метрическая единица объема, которая описывает, сколько места занимает ваша партия. Если вы хотите пересчитать его в британские единицы, используйте следующее уравнение:
1 куб.м = 1 м³ = 35,3147 куб. Футов
Но не беспокойтесь о пересчете единиц.Вы можете легко изменить их в калькуляторе объема контейнера. Сантиметры, дюймы или футы? Они все там есть. Вы также можете сравнить различные единицы измерения объема, как метрические, так и британские, с помощью нашего калькулятора преобразования объема.
Как рассчитать куб. М?
Рассчитать кубический метр для одной коробки очень просто. Все, что вам нужно сделать, это умножить все размеры вашего ящика (длину, ширину и высоту):
CBM = длина * ширина * высота
Убедитесь, что все эти значения указаны в одинаковых единицах измерения! Если сомневаетесь, воспользуйтесь нашим калькулятором преобразования длины.
Зная кубический метр отдельной коробки, вы легко сможете определить общий объем вашей партии. Все, что вам нужно сделать, это умножить это значение на количество картонных коробок:
общий объем = CBM * количество
Общий вес по отношению к объемному весу
Если вы решите ввести вес отдельной коробки, наш калькулятор CBM для доставки автоматически вернет два дополнительных значения: общий вес и объемный вес вашего груза. Какая разница между двумя?
Общий вес описывает, сколько весит ваш груз.Вы можете получить это значение, умножив вес одной коробки на количество коробок в партии.
Объемный вес , с другой стороны, является искусственным показателем того, сколько места занимает отгруженный товар. Представьте себе следующую ситуацию: вы путешествуете в самолете и берете с собой невероятно легкий багаж. В этом случае вы будете платить не за вес, а за объем предмета.
Объемный вес отправления можно рассчитать по формуле:
объемный вес (кг) = длина (см) * ширина (см) * высота (см) * количество / 5000
Если вам просто нужно проверить размеры площади, взгляните на наш калькулятор площади в квадратных футах.
При оценке стоимости перевозки многие компании выбирают общий или объемный вес, в зависимости от того, какой из них больше. Это называется правилом веса или измерения (правило W / M).
И FedEx, и UPS применяют этот метод ценообразования. Предметы с низкой плотностью обычно взимаются за килограмм объемного веса. Однако конкретные ставки могут зависеть от перевозчиков, стран происхождения или пунктов назначения.
Также известный как объемный вес, объемный вес обычно благоприятствует отправителям тяжелых и плотных грузов и делает более дорогостоящим отправку легких, но крупных грузов.
Как использовать наш калькулятор куба доставки: пример
Определите размеры одного транспортного куба в вашей партии груза. Предположим, это 50 см в длину, 80 см в ширину и 60 см в высоту.
Взвесьте одну коробку. Допустим, он весит 35 кг.
Решите, сколько коробок вы хотите отправить. Например, ваша посылка может состоять из 20 коробок одинаковой формы и веса.
Рассчитать CBM:
CBM = 50 * 80 * 60 = 0.24 м³
- Рассчитайте общий объем вашего отправления:
общий объем = 0,24 * 20 = 4,8 м³
- Рассчитайте общий и объемный вес вашего отправления:
общий вес = 35 * 20 = 700 кг
объемный вес (кг) = 50 * 80 * 60 * 20/5000 = 960 кг
Общий вес меньше объемного, поэтому вы можете рассчитывать на оплату в соответствии с последним.
- Наконец, выберите тип контейнера, в котором вы хотите отправить свой груз, например, стандартный 40-футовый сухой контейнер. Наш калькулятор CBM для отгрузки автоматически подскажет, сколько коробок таких размеров вы можете в нем уместить — в данном случае 277.
Обратите внимание, что максимальное количество коробок, которое может поместиться в выбранный контейнер, является приблизительным. Не исключено, что из-за расположения пакетов в контейнере часть места останется непригодной для использования, что уменьшит общее количество коробок, которые в него помещаются.
Типы контейнеров в счетчике кубометров
Наш калькулятор может определить лимит доставки следующих контейнеров:
- Стандартный сухой контейнер 20 футов: вместимость 1165 куб. Футов
- Стандартный сухой контейнер 40 футов: вместимость 2350 куб. Футов
- 40-футовый сухой контейнер High Cube: емкость 2694 куб. Футов
- 45-футовый сухой контейнер High Cube: вместимость 3043 куб. Футов
Сухие контейнеры 20 и 40 футов (общего назначения) достаточны для перевозки широкого класса грузов.Обычно они изготавливаются из стали или алюминия, имеют одинаковую ширину и высоту и отличаются только длиной. Это, в значительной степени, наиболее распространенные типы контейнеров.
Высокоугольные сухие контейнеры примерно на фут выше считаются более подходящими для объемных, но легких предметов.
Оба этих типа контейнеров являются мультимодальными. Это означает, что их можно перемещать на корабле, поезде, барже и грузовике.
Следовательно, они позволяют осуществлять перевозки «от двери до двери».
Как рассчитать кубический метр, если ваша упаковка имеет неправильную форму?
Когда дело доходит до стандартных прямоугольных упаковок, правильно измерить кубический метр не так сложно, и это невероятно просто с помощью нашего калькулятора объема транспортных контейнеров.
Однако, если ваша упаковка имеет неправильную форму, вы должны быть уверены, что она не превышает пределов коробки в любом измерении. Представьте, например, что вы хотите отправить действительно длинную, но узкую партию.
Чтобы решить эту проблему, вы должны определить самую длинную, самую широкую и самую высокую часть вашего отправления.Другими словами, вам нужно выяснить размеры наименьшего кубоида, в который может поместиться ваша упаковка.
Если вас интересует вычисление объема других геометрических фигур, взгляните на наш калькулятор объема цилиндра, который возвращает объем правых и наклонных круговых цилиндров. С помощью этого калькулятора объема можно оценить объем наиболее распространенных трехмерных тел.
Почему имеет значение расчет кубометров для морских перевозок?
Калькуляторкубических метров может быть полезным инструментом при морских перевозках грузов.Фактически, большинство идей в индустрии грузовых перевозок исходят от морских грузоперевозок, и только позже они стали применяться к воздушному или железнодорожному транспорту.
Морской транспорт остается самым дешевым и самым важным видом грузов. Эффективность этой формы преобразования была достигнута в основном за счет контейнеризации. Начиная с середины ХХ века контейнеры имеют стандартные размеры.
Грузовые контейнеры позволяют автоматизировать. Товары больше не нужно обрабатывать вручную.После доставки контейнеров в порт они могут быть загружены в грузовики или поезда, а затем отправлены в различные места.
Влияние стандартизированных морских контейнеров на экономику выходит далеко за рамки грузовой отрасли. С 1990-х годов они преобразовали целые экономики, которые не сдерживались большими расходами на морские перевозки.
В современной экономической системе, где каждая страна может быть подключена к глобальным производственно-сбытовым цепочкам как в качестве поставщика, так и в качестве потребителя, правила грузовых перевозок выравнивают игровое поле и закрепляют условия обмена.
Вы можете узнать об определяющих факторах затрат на морские перевозки в последние годы из этого замечательного доклада Конференции Организации Объединенных Наций по торговле и развитию.
По состоянию на 2013 год 90% международной торговли осуществляется морским транспортом и перевозится в 700 миллионах контейнеров. Все больше и больше из них оснащены системами удаленного отслеживания, и в них легко ориентироваться с помощью компьютеризированных логистических систем.
геометрия — Расчет размера листа, необходимого для создания кубического гофрокороба
Расчет для гофрокоробов включает в себя несколько из следующих 1.Размер коробки в мм 2. Толщина коробки в 3, 5, 7 слоев, т.е. нет. слоев бумаги в коробке. 3. Толщина бумаги в каждом слое в GSM (граммы на квадратный метр), например, 100 г / м2, 120 г / м2, 150 г / м2 и т. Д. 4. Затем рассчитать вес коробки. 5. Затем вес коробки умножается на стоимость бумаги + стоимость конвертации.
, например. для коробки размером 254 мм x 225 мм x 150 мм 3-слойной коробки плотностью 100 г / м2 вес рассчитывается следующим образом:
Длина доски = 2 x длина коробки +2 x ширина коробки + припуск на шов + припуск на обрезку рассчитать длину досок 254 мм + 3 мм (для толщины 3 слоя) длина = (254 + 3) + (225 + 3) + (254 + 3) + (225 + 3) + 25 мм (для соединения) + 20 мм (для обрезки) = 257 + 228 + 257 + 228 + 25 + 20 = 1015мм Длина доски 1015мм. рассчитать ширину доски 1/2 ширины коробки + высота коробки + 1/2 ширины коробки (112.5 мм + 3 мм) + (150 мм + 6 мм) + (112,5 мм + 3 мм) + 20 мм = 407 мм Ширина доски 407мм. для расчета веса коробки
длина доски x ширина доски x GSM бумаги x слой для 3-х слойного — 3,5, так как один средний слой в 1,5 раза больше, чем обычный лист. поэтому расчет производится в метрах, чтобы получить вес в килограммах. перевести миллиметры в метры путем деления на 1000 и вес бумаги. в граммах, разделите его на 1000, чтобы получить в килограммах (1015/1000) х (407/1000) х (100/1000) х 3.5 = 0,144587 около 0,145 грамма
одновременно вес со скоростью, если коэффициент бумаги равен 20, а ваши расходы на конвертацию (расходы на кг) равны 15, то 0,145 * 35 = 5,075 или 5,08 — это стоимость коробки.
Надеюсь, эта информация подробно описана для 5-слойного умножения на 6 (1 + 1,5 + 1 + 1,5 + 1) аналогично для 7-слойного умножения на 8,5
вы также можете рассчитать для различных комбинаций граммажа бумаги, например, GSM для 100, 120, 150 или их комбинации, когда вы делаете это, вы должны умножить произведение длины и ширины доски на ее содержание.Вещество — это общий вес доски, например. 3 слоя 100 г / кв.м материала составляет 350, для трехслойного верха 120 г / кв.м остатка 100 г / кв.м материала будет (120+ (100 * 1,5) +100) = 370 и аналогично для различных комбинаций. Мой адрес электронной почты: [email protected], с которым вы можете связаться для получения любых разъяснений по поводу вышеизложенного для целей расчета. если полезно, пожалуйста, примите во внимание
Как рассчитать размеры коробки
Обновлено 22 декабря 2020 г.
Липи Гупта
Перемещение или транспортировка вещей — это боль — найти коробки и поместить в них всевозможные предметы странной формы — настоящее -жизненная версия тетриса! К счастью, немного математики поможет вам определить, какого размера должны быть ваши коробки.
Советы по упаковке
Чтобы поместить предметы в картонную коробку или коробку, не теряя места внутри коробки, рекомендуется измерить предмет и определить правильный размер коробки.
Большинство судоходных компаний и служб имеют коробки стандартных размеров. Когда вы собираетесь забрать коробки из магазина, вы можете поискать в Интернете, чтобы узнать, какие размеры они продают, а какие вам нужны.
Начните с измерения размеров предмета, который нужно упаковать.Вы можете оценить неправильные объекты примерно как прямоугольные призмы. Вам необходимо знать максимальные размеры объекта, так как вам понадобится коробка, которая сможет вместить каждое измерение.
Каждый размер коробки должен быть достаточно длинным, иначе ваш объект не сможет поместиться должным образом в одну коробку.
Что такое калькулятор размера транспортной коробки?
Может быть важно знать объем коробки или картонной коробки, который можно рассчитать по размерам.Поэтому калькулятор транспортной коробки может пригодиться, если вам просто нужен большой объем для хранения или упаковки предметов.
Для определения размера коробки необходимы три измерения, если только коробка не имеет идеального квадрата. В этом случае все три измерения равны, и тогда вы можете просто измерить любую сторону с помощью линейки или рулетки.
Лучший способ определить размеры для измерения — сесть любой стороной коробки к себе. Измерьте высоту H и ширину W лицевой стороны коробки.Затем последний размер — это глубина или длина, L . Просто встаньте и измерьте длину от верхней грани, начиная с края лица, который вы измерили ранее, до задней части.
Таким образом, вы можете быть уверены, что случайно не измерили одно и то же измерение дважды. Теперь, когда у вас есть каждое измерение, объем V коробки умножен на все три измерения:
V = H \ раз W \ times L
Вы можете легко сравнить объем различных картонных или транспортных коробок.
Вес транспортной коробки
Хотя вы, возможно, сможете упаковать много в одну коробку, может быть неразумно делать коробку, которая слишком тяжелая для перемещения. Учитывайте плотность того, что вы упаковываете, чтобы решить, как лучше всего это упаковать.
Если вам нужно отправить одеяло, вам может понадобиться большая коробка с большим объемом. Однако, поскольку одеяла довольно легкие, даже если ящик большой, он может быть не таким тяжелым. Важно проверить инструкции по транспортировке, чтобы узнать о максимально допустимом весе.
Книги могут быть очень тяжелыми, и вес может быстро увеличиваться. Почтовая служба США разрешает пересылку книг и учебных материалов по сниженным ценам, но максимальный вес коробки составляет 70 фунтов.
Один из способов упаковать коробку книгами — это выбрать небольшую коробку, размер которой не меньше самой большой книги, которая может в нее поместиться. Затем вы можете использовать весы для измерения веса каждой книги перед ее упаковкой.
Вы также можете попытаться уместить в коробку как можно больше книг, а затем взвесить коробку целиком.Если коробка имеет избыточный вес, вы можете медленно извлекать книгу по одной, пока размер коробки не станет больше 70 фунтов.
Как измерить размеры коробки —
💡 Измерение размеров коробки
• Измерения коробки
• Три измерения коробки
• Объем
• Внешние размеры и внутренние размеры
Измерение ящика кажется достаточно простым! Однако для нестандартной упаковки эти размеры имеют решающее значение для безопасности вашего продукта!
Подумайте об этом так; минимальное пространство для движения в ящике означает минимальное пространство для повреждений.
Размеры коробки являются важной частью любой упаковки, поскольку размеры коробки влияют на то, какие материалы необходимо использовать, стоимость производства, доставки и т. Д.
Три основных размера, по которым измеряются коробки, включают длина, ширина и глубина.
Хотя это может показаться простой математикой, осторожное измерение размеров требует некоторого рассмотрения и оптимизации.
Здесь мы стремимся изложить самые важные соображения для измерения размеров желаемой коробки!
Три измерения коробки
Первым шагом к созданию идеальной упаковки является понимание того, как точно измерить размеры коробки.
Итак, какие именно размеры нужны?
Для начала посмотрите на отверстие коробки, чтобы измерить следующие размеры;
Длина: Самая длинная сторона, если смотреть на верхнюю часть коробки.
Ширина: Более короткая сторона, если смотреть на верхнюю часть коробки.
Глубина (высота): Сторона, перпендикулярная длине и ширине.
Убедитесь, что вы измеряете внутренние размеры, а не внешние!
Почему? Это станет более очевидным по мере того, как вы продвинетесь дальше в этом сообщении в блоге!
фото: pakfactoryИмейте в виду; в то время как квадратные коробки теоретически должны иметь равные стороны, это менее вероятно в случае упаковки.
Итак, убедитесь, что вы точно измерили каждый размер, чтобы убедиться, что ваша упаковка соответствует вашим продуктам!
Примечание: В случае высокого ящика или коробки, обращенной вверх, глубина будет наибольшим размером, а длина и ширина будут меньше.
Для длинных ящиков, как показано ниже, Depth и Width будут намного меньше по сравнению с Length !
В конечном итоге упаковываемый продукт определит, какую коробку необходимо использовать, в зависимости от ваших характеристик упаковки!
фото: pakfactory ТомОбъем поможет вам легче определить процессы доставки, складирования и распределения.
Кроме того, это поможет вам определить, насколько хорошо ваш продукт впишется в желаемую упаковку.
Объем играет решающую роль в оптимизации материалов, оптимизации затрат и проектировании конструкции вашей упаковки!
Так что не пропустите этот шаг!
Теперь, когда у вас есть основные размеры, очень легко определить объем вашей коробки.
Просто умножьте три измерения, чтобы получить измерение объема.
Примечание. Это измерение будет в кубических сантиметрах.
Не лучший по математике? Используйте этот удобный калькулятор , чтобы получить точные измерения объема вашей упаковки.
Внешние размеры и внутренние размерыРазличие между внутренними и внешними размерами важно для получения упаковки, идеально подходящей для ваших продуктов.
Внутренние размеры намного точнее как для производителя, так и для вашего продукта!
Большинство производителей очень четко определяют размеры как внутренних, так и внешних, и это правильно.
Ведь никто не хочет, чтобы их продукция была повреждена из-за неправильных размеров.
Внутренний размер упаковки
Размеры ящиков почти всегда соответствуют размеру их внутренних размеров.
Это важно и облегчает производителям, поскольку содержимое коробки всегда гарантированно плотно прилегает, если упаковка измеряется по ее внутренним размерам.
Если коробка измеряется по ее внешним размерам, это может оказаться проблематичным, поскольку внешние размеры всегда зависят от толщины коробки.
Проблема внешнего размера
Содержимое конкретной коробки может не поместиться плотно, если коробка была измерена по внешним размерам.
Это может привести к повреждению отдельных продуктов, для которых упаковка должна быть плотно прилегающей!
Вот почему расчет размера коробки по ее внутренним размерам устраняет любые сомнения.
Это особенно важно в случае ящиков из гофрированного картона.
Мы надеемся, что вы догадались, как правильно измерить коробку с помощью этого сообщения в блоге!
Посетите Pakfactory и поговорите со специалистом по упаковке относительно любых вопросов, касающихся индивидуальной упаковки и ее преимуществ для вас и вашего бизнеса!
UPS Box Packing — Расчет стоимости доставки на основе веса и размеров
Предположим, вы хотите упаковать более одного продукта в одну коробку в зависимости от веса и размеров с помощью подключаемого модуля WooCommerce UPS .Вот как это сделать:
Допустим, у вас есть два продукта.
Изделие A весом 2 и размерами = 3 x 4 x 3 (длина x ширина x высота)
Изделие B весом 3 и размерами = 4 x 4 x 4 (длина x ширина x высота)
C — это коробка, в которую мы хотели бы упаковать оба продукта A и B
Простая математика для упаковки 2 продуктов в 1 коробку :
Как определить размеры коробки C?
Метод:
Длина: возьмите наибольшую длину между двумя продуктами.В этом случае у продукта B 4, а у A 3. Итак, мы выбираем 4.
Ширина: Возьмите наибольшую ширину между двумя продуктами. В этом случае и A, и B имеют 4, поэтому оставьте значение 4.
Высота: Теперь, если нам нужно уложить один продукт поверх другого, тогда нужно будет сложить высоту этих двух продуктов. Таким образом, мы просто добавляем 3 + 4 = 7.
Таким образом, наши размеры коробки C будут = 4 x 4 x 7 (в см) = 1,57 x 1,57 x 2,75 (в дюймах).
На всякий случай округлим эти значения и оставим немного больше для высоты (на ваш вкус).Итак, наконец, мы пришли к окончательным размерам как 2 x 2 x 3,15 (в дюймах).
Теперь мы хотим упаковать эти два продукта в одну коробку!
Первым шагом будет настройка веса и размеров каждого продукта.
Перейдите на страницу администратора — Продукты — Выберите продукт — Перейдите на вкладку Данные о продукте — Выберите Доставка — укажите значения веса и размеров.
Примечание : Единица веса здесь — кг, а для размеров — см.
На снимке экрана ниже показана вышеуказанная конфигурация.
Продукт A
Продукт B
Далее мы выполняем шаги, указанные в пунктах ниже.
- В разделе «Упаковка посылок» мы выбираем «Упаковать в коробки с указанием веса и размеров».
- Как только это будет выбрано, мы теперь можем добавить настраиваемую коробку, которую можно использовать для упаковки Продукта A и Продукта B вместе. Чтобы создать настраиваемое поле, мы просто нажимаем кнопку «Добавить поле» в разделе «Размеры настраиваемого поля».
- Приводим размеры и вес нестандартной коробки.
Примечание:
- Товары упаковываются в эти коробки в зависимости от габаритов и объема товара.
- Внешние размеры переданы UPS.
- Для упаковки используются внутренние размеры.
- Вещи, не помещающиеся в коробки, упаковываются индивидуально.
Точки 1,2 и 3 показаны на скриншоте ниже:
Шаг 3 :
Проверка: чтобы проверить, упакованы ли Продукт A и продукт B в одну упаковку.
Включите опцию отладки. Перейдите на страницу корзины и проверьте размеры упаковки, запрос ИБП и ответ ИБП, как показано ниже:
Размеры упаковки:
- На скриншоте ниже мы видим вес и размеры продукта A, рассчитанные в фунтах и дюймах, указанные в пункте 1.
- Вес и размеры Продукта B указаны в пункте 2.
- Вес нетто (включая вес упаковки) и размеры указаны точкой 3 на скриншоте.
В запросе ИБП ниже мы видим, что плагин запросил ИБП с коробкой необходимых размеров.
Ответ от UPS:
UPS ответила, что предлагает услуги по индивидуальному заказу ящиков для веса = 14 фунтов. Таким образом, сумма счета будет взиматься за посылку общим весом 14 фунтов.
Примечание: вес продукта A + вес продукта B + вес упаковки = 13,22 фунта
Таким образом, мы видим, что и продукт A, и продукт B могут легко поместиться в одной упаковке.
Это можно проверить, распечатав этикетку. Размеры упакованных коробок, вес и содержимое коробок можно увидеть на этикетке ниже:
Таким образом, мы видим, что упаковка коробки довольно проста, если обратить внимание на размеры упаковываемых коробок. Надеюсь, это было полезно!
.
