Как определить необходимую мощность светильников для комнаты. Какие формулы использовать для расчета освещенности. Как учесть особенности помещения при планировании освещения. Какие нормы освещенности существуют для разных типов помещений.
Зачем нужен расчет освещенности помещения
Правильный расчет освещенности помещения необходим по нескольким причинам:
- Обеспечение комфортных условий для зрения и работы
- Соблюдение санитарных норм и требований охраны труда
- Экономия электроэнергии за счет оптимального подбора мощности светильников
- Создание нужной атмосферы в помещении с помощью света
Недостаточное или избыточное освещение может вызывать дискомфорт, утомляемость глаз и снижение работоспособности. Поэтому так важно заранее рассчитать необходимую освещенность для каждого помещения.
Основные величины и единицы измерения
Для расчета освещенности используются следующие величины:
- Освещенность (E) — измеряется в люксах (лк)
- Световой поток (Ф) — измеряется в люменах (лм)
- Сила света (I) — измеряется в канделах (кд)
- Яркость (L) — измеряется в кд/м²
Основная формула для расчета средней освещенности помещения:
E = Ф * N * η / S
где:
- E — освещенность (лк)
- Ф — световой поток одного светильника (лм)
- N — количество светильников
- η — коэффициент использования светового потока
- S — площадь помещения (м²)

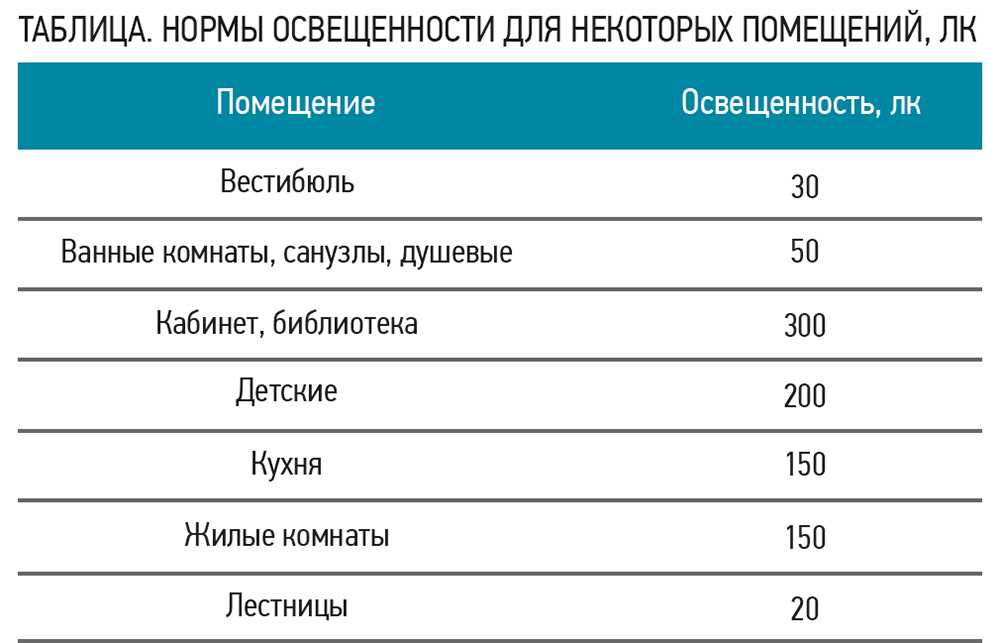

Нормы освещенности для разных типов помещений
Существуют нормативы по минимальной освещенности для различных помещений. Основные из них:
- Жилые комнаты — 150-300 лк
- Кухня — 200-400 лк
- Ванная, туалет — 50-75 лк
- Офисные помещения — 300-500 лк
- Учебные классы — 300-500 лк
- Производственные цеха — 200-750 лк
При расчетах рекомендуется ориентироваться на верхнюю границу диапазона, чтобы обеспечить комфортное освещение.
Этапы расчета освещенности помещения
- Измерить размеры помещения (длина, ширина, высота)
- Рассчитать площадь помещения
- Определить требуемую освещенность согласно нормам
- Выбрать тип светильников и ламп
- Рассчитать необходимое количество светильников
- Определить схему расположения светильников
- Выполнить проверочный расчет фактической освещенности
Формулы для расчета количества светильников
Существует несколько подходов к расчету необходимого количества светильников:
Метод удельной мощности
N = (E * S) / (U * η * Ф)
где:
- N — количество светильников
- E — требуемая освещенность (лк)
- S — площадь помещения (м²)
- U — коэффициент использования
- η — КПД светильника
- Ф — световой поток одной лампы (лм)

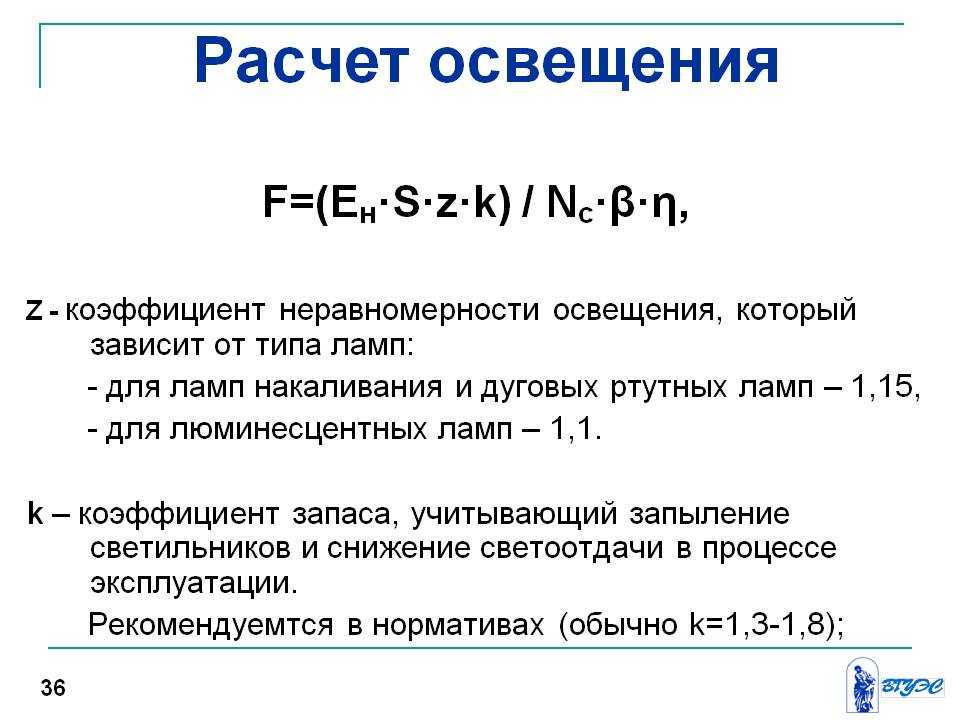

Метод светового потока
где дополнительно:
- K — коэффициент запаса
- Z — коэффициент неравномерности освещения
- n — количество ламп в светильнике
Учет особенностей помещения при расчетах
На освещенность помещения влияют следующие факторы:
- Цвет и отражающая способность поверхностей (стен, потолка, пола)
- Наличие окон и естественного освещения
- Высота потолков
- Наличие затеняющих элементов (мебель, колонны и т.д.)
- Назначение помещения и вид выполняемых работ
Все эти особенности необходимо учитывать при выборе типа светильников, их количества и схемы размещения. Для сложных помещений рекомендуется использовать специализированное программное обеспечение для светотехнических расчетов.
Проверка и корректировка расчетов
После монтажа системы освещения рекомендуется провести измерения фактической освещенности с помощью люксметра. Если результаты отличаются от расчетных, может потребоваться корректировка:
- Замена ламп на более или менее мощные
- Изменение количества или расположения светильников
- Установка дополнительных источников света в локальных зонах
- Применение светорегуляторов для управления яркостью
Регулярная проверка и обслуживание системы освещения поможет поддерживать комфортный уровень освещенности в течение длительного времени.
Современные методы расчета освещенности
В настоящее время для сложных проектов освещения используются компьютерные программы, позволяющие создавать 3D-модели помещений и рассчитывать распределение освещенности с учетом всех факторов. Наиболее популярные программы:
- DIALux
- Relux
- CalcuLuX
- Light-in-Night
Эти программы позволяют визуализировать результаты расчетов, что упрощает подбор оптимальных схем освещения. Однако для небольших помещений вполне достаточно ручных расчетов по приведенным выше формулам.
Заключение
Правильный расчет освещенности — важный этап при проектировании системы освещения любого помещения. Соблюдение норм и учет всех факторов позволит создать комфортную световую среду и избежать проблем со зрением. При сложных проектах рекомендуется обращаться к профессиональным светотехникам для проведения точных расчетов.
Расчет освещенности помещений врукопашную / Хабр
Постараюсь очень кратко и просто изложить метод ручного расчета освещения в помещениях, которому меня научили на курсе «Расчет освещения» школы светодизайна LiDS.Какой должна быть освещенность
При планировании освещения, в первую очередь нужно определить соответствующую нормам целевую освещенность и посчитать общий световой поток, который должны давать светильники в помещении.
С нормативами определиться просто – либо ищем свой тип помещения в таблицах СанПиН 2.21/2.1.1/1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий» и СП 52.13330.2011 «Естественное и искусственное освещение», либо соглашаемся с основным требованием по освещенности жилых помещений – 150лк или офисных помещений с компьютерами – 400лк.
Грубая оценка необходимого светового потока
По умолчанию расчет освещенности делается в программе Dialux.
Но результат хотя бы приблизительно нужно знать заранее, чтобы сверить данные с оценкой «на глазок».Как написано даже в Википедии, средняя освещенность поверхности — это отношение падающего на нее светового потока к площади. Но в реальном помещении часть светового потока светильника рабочих плоскостей не достигает, пропадая на стенах. Освещенность в помещении – это отношение общего светового потока светильников к площади помещения с поправочным коэффициентом «η».
Долю света «η», который доходит до рабочих поверхностей, можно оценить на глазок. В самом общем приближении для некоего очень среднего помещения с какими-то там светильниками до рабочих поверхностей доходит примерно половина света, а значит для очень грубой оценки можно использовать коэффициент η = 0,5.
Например, в комнате площадью 20м2 светильник со световым потоком 700лм (эквивалент лампы накаливания 60Вт) создаст освещенность Е = 0,5 × 700лм / 20м2 = 18лк. А это значит, что для достижения норматива в 150лк, нужно F = 700лм × (150лк / 18лк) =5800лм, или эквивалент 8-ми лампочек накаливания по 60Вт!
(Полкиловатта ламп накаливания на небольшую комнату! Понятно, почему нормы освещенности для жилых помещений гораздо ниже, чем для учреждений, и почему учреждения уже давно никто лампами накаливания не освещает.
)
Более точный метод ручного расчета
Но так как помещения бывают с разными стенами, разной формы, с высокими или низкими потолками, поправочный коэффициент не обязательно равен 0,5 и для каждого случая свой: на практике, от 0,1 до 0,9. При том, что разница между η = 0,3 и η = 0,6 уже означает разбег результатов в два раза.
Точное значение η нужно брать из таблиц коэффициента использования светового потока, разработанных еще в СССР. В полном виде с пояснениями таблицы привожу в отдельном документе. Здесь же воспользуемся выдержкой из таблиц для самого популярного случая. Для стандартного светлого помещения с коэффициентами отражения потолка стен и пола в 70%, 50%, 30%. И для смонтированных на потолок светильников, которые светят под себя и немного вбок (то есть имеют стандартную, так называемую, «косинусную» кривую силы света).
Табл. 1 Коэффициенты использования светового потока для потолочных светильников с косинусной диаграммой в комнате с коэффициентами отражения потолка, стен и пола – 70%, 50% и 30% соответственно.
В левой колонке таблицы указан индекс помещения, который считается по формуле:
, где S — площадь помещения в м2, A и B — длина и ширина помещения, h — расстояние между светильником и горизонтальной поверхностью, на которой рассчитываем освещенность.
Если нас интересует средняя освещенность рабочих поверхностей (стола) в комнате площадью 20м2 со стенами 4м и 5м, и высоте подвеса светильника над столами 2м, индекс помещения будет равен i = 20м2 / ( ( 4м + 5м ) × 2,0м ) = 1,1. Удостоверившись, что помещение и лампы соответствуют указанным в подписи к таблице, получаем коэффициент использования светового потока – 46%. Множитель η = 0,46 очень близок к предположенному навскидку η = 0,5. Средняя освещенность рабочих поверхностей при общем световом потоке 700лм составит 16лк, а для достижения целевых 150лк, потребуется F = 700лм × ( 150лк / 16лк ) = 6500лм.
расширенную версию таблицы) η = 0,23, и освещенность была бы ровно вдвое меньше!Проверяем расчеты в диалюксе
Построим в диалюксе комнату 4 × 5м, высотой 2,8м, с высотой рабочих поверхностей 0,8м и теми же коэффициентами отражения, что и при ручном счете. И повесим 9шт мелких светильников с классической косинусной диаграммой по 720лм каждый (6480лм на круг).
Рис. 1 Взятый для примера светильник Philips BWG201 со световым потоком 720лм, и его классическое «косинусное» светораспределение
Получится ли у нас средняя освещенность рабочих поверхностей в 150лк, как мы оценили вручную? Да, результат расчета в Dialux – 143лк (см. рис2), а в пустой комнате без мебели и человеческой фигуры – 149лк. В светотехнике же значения, различающиеся менее чем на 10% считаются совпадающими.
Рис. 2 Результат расчета в диалюксе – средняя освещенность рабочей поверхности (при коэффициенте запаса 1,0) составила 143лк, что соответствует целевому значению 150лк.
Рис. 3 Красивые картинки, в которые верят люди.
Заключение:
На грубую оценку примитивным методом по формуле E = 0.5 × F / S потребуется 1 минута времени, на уточнение коэффициента использования по таблицам – еще 3 минуты, на проект в диалюксе после некоторого обучения – около 20 минут и еще 20 минут, если хочется «навести красоту». Диалюкс выдает очень красивые картинки (см. рис. 3), которые стоят потраченного труда, потому что в них верят люди. Но по соотношению эффективности и трудозатрат оценка освещенности врукопашную вне конкуренции. Ручной счет прост, надежен и эффективен как саперная лопатка, дает уверенность и понимание.
Как проводится расчет освещенности помещения | Поставки и монтаж освещения
В процессе разработки проекта освещения любого объекта выполняется расчет освещенности помещения. На основе проведенного расчета подбирается тип светильников, их количество и место размещения. Для расчета используются специальные нормативные требования.
Зачем проводится расчет освещенности помещения?
В частных жилых помещениях расчет освещения необходим для обеспечения комфортности проживания. Для промышленных объектов от качества его проведения зависит производительность предприятия и соблюдение требований охраны труда и безопасности. При несоответствии освещенности рабочих мест стандартам и нормативам контролирующие органы могут предъявить штрафные санкции.
При недостатке освещения или его избытке возникает дискомфорт для людей, которые находятся в помещении. Расчет освещенности позволяет избежать напряжения для глаз, снизить утомляемость, увеличить скорость и качество работы.
Расчет освещения выполняется с ориентиром на естественную освещенность, которая является наиболее комфортной для человека. Цель расчета — приблизить искусственный свет к естественному.
Как проводится расчет освещенности помещения?
Для расчета освещенности помещения используются специальные СНиПы, где указаны нормы освещенности для помещений различного типа и назначения.
Процесс расчета не является строго регламентированной процедурой, поскольку на освещенность влияет много факторов. В их число входит:
- наличие естественного света, светофильтров на окнах, выход окон на восточную, западную, южную или северную сторону;
- особенности планировки, наличие ниш, рабочих зон, куда не проникает основной свет;
- высота потолков, площадь помещения;
- особенности эксплуатации помещения, необходимость в ярком или приглушенном свете;
- цвет и степень глянцевости отделки стен, потолка, пола, оттенки мебели, текстиля;
- тип используемых ламп и их технические параметры.
Архитекторы и дизайнеры для жилых объектов часто проводят общий расчет освещения без учета нюансов и небольших погрешностей, которые могут быть вызваны планировкой, наличием естественных источников света.
Для расчета освещенности помещения существуют специальные программы, которые позволяют визуализировать световую карту помещения для согласования проекта с заказчиком.
Они функциональны и удобны в использовании, но требуют от специалистов наличия хороших базовых знаний по работе со светом.

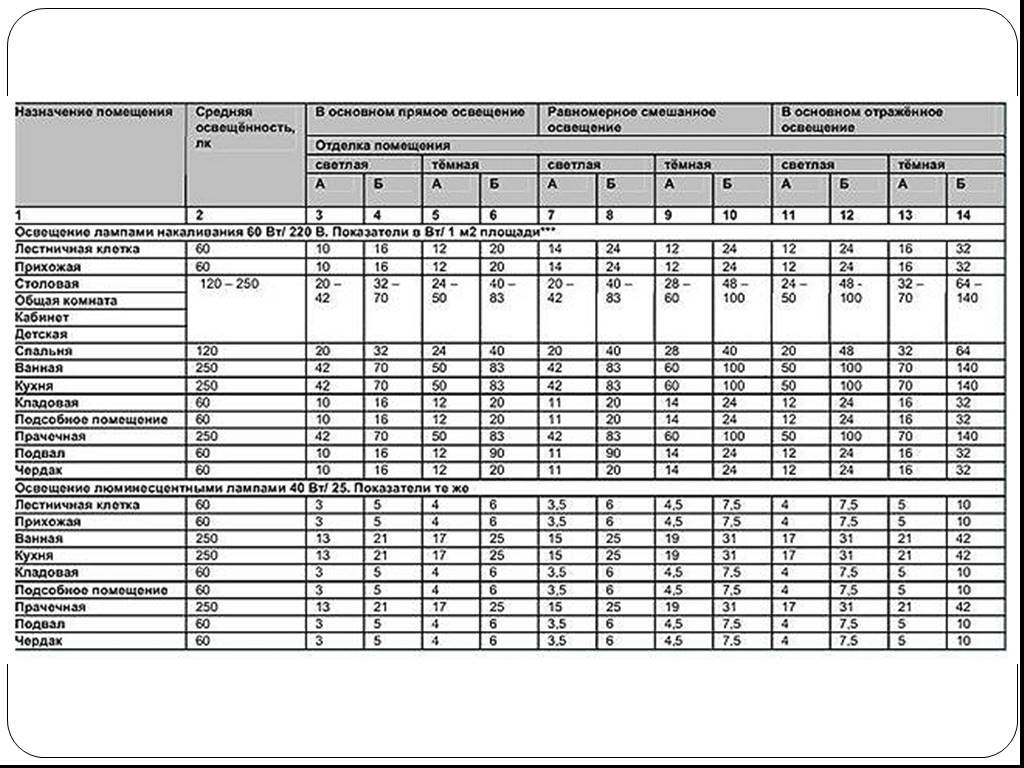

Для общего расчета освещенности помещения можно опираться стандартные нормы:
- для спальни и помещений, где требуется приглушенный свет, расчет освещенности выполняется по норме 10-12 Ватт на м2;
- для комнат со средним уровнем света (детская, ванная, кабинет) необходимо по 15-18 Ватт на м2;
- для самых ярких помещений требуется по 20 Ватт на м2.
Нормы указаны для ламп накаливания в квартирах и домах с высотой потолка до 3 м. Если потолки выше 3 метров, то полученный показатель необходимо умножить на 1,5.
Например, чтобы рассчитать освещенность для детской с площадью 12 м2 и высотой потолка 3,2 м, необходимо (12м2 х 15 Ватт) х 1,5 = 270 Ватт. Это может быть 6 галогеновых лампочек по 50 Ватт или три лампы накаливания по 100 Ватт при темной отделке стен.
Осветительные приборы при этом должны давать хороший рассеянный световой поток.
Если абажур у торшера темный и плотный, параметр освещенности можно сократить в 2 раза. Для получения равномерного освещения в помещениях со сложной планировкой отдельно проводится расчет освещенности для каждой из зон, изолированных от общего центрального света.
Профессиональный расчет освещенности помещения от компании «ПИК»
В нашей компании Вы можете заказать полный комплекс работ по проектированию и реализации систем освещения для объектов различных типов. Мы разработаем для Вашего офиса, торгового центра, мастерской или дома индивидуальную схему освещения с учетом всех особенностей эксплуатации помещений.
Расчет освещенности помещения проводится опытными специалистами на основании действующих нормативов. Наши сотрудники установят на объекте светильники, которые создадут благоприятные и безопасные условия для работы и проживания.
Имя
Email
Телефон
Согласен c политикой конфиденциальности
Как рассчитать освещение: авторитетное руководство (2023)
Как рассчитывается освещение?
Сложный вопрос, верно?
Однако существует множество способов расчета освещения.
От формулы расчета люкс до преобразования ватт в люмен существует множество способов расчета освещения.
Сейчас:
Расчет освещения иногда может быть простым, а иногда сложным. Все зависит от типа проводимого расчета.
В любом случае, этот пост посвящен всем способам расчета освещения.
К концу чтения вы узнаете о таких вещах, как:
- Как рассчитать потребность помещения в освещении?
- Как измерить светоотдачу?
- Как рассчитать расстояние света?
- Как измерить уровень освещенности?
- Как рассчитать люмен на ватт?
И так далее…
Зачем вам знать всю эту информацию?
Кроме расширения ваших знаний об освещении, это также облегчит вам определение:
- Сколько светильников вам нужно для комфортного освещения вашего помещения.
- Способы повышения эффективности вашей системы освещения.
- Какие световые технологии и светильники лучше всего подходят для вас, среди прочего…
Так чего же вы ждете?
Возьмите ручку и бумагу и приступим к расчетам.
Общие методы, используемые для расчета освещения
Освещение можно рассчитать разными способами.
Например:
Вам может понадобиться узнать, сколько энергии потребляют ваши осветительные приборы в любой момент времени. Или еще лучше, количество светового потока, создаваемого вашими осветительными приборами.
Причины и цели бесконечны!
Вот почему дизайнеры интерьеров, подрядчики по освещению и даже вы должны знать, как рассчитать освещение.
Имея в виду, вот краткий обзор наиболее распространенных способов расчета освещения:
- Как рассчитать освещение освещения
- Как рассчитать освещение.
- Как рассчитать эффективность
- Как рассчитать стоимость кВт/ч для освещения
- Как рассчитать необходимое количество света в помещении
- Как рассчитать мощность светодиодов
- Как рассчитать количество люменов на ватт
- Как рассчитать расстояние света
- Как рассчитать рекомендуемые уровни освещения для офиса и работы за компьютером 901 32
- Мощность
- Или Люмен
- ФОРМУЛА МОЩНОСТИ (Ватт на квадратный фут)
- ФОРМУЛА РАСЧЕТА ЛЮМЕНА (люмен на квадратный фут) 9 0033
- Измерить размеры вашей комнаты. Например. 10 на 10 футов.
- Подсчитайте общую сумму люменов, производимых всеми вашими источниками света. Световой поток часто указывается на упаковке светильников или на сайте производителя.
- Разделите общий световой поток на площадь вашей комнаты.
- Получите данные о силе тока вашей электрической цепи из монтажной коробки.
- Умножьте силу тока на предел напряжения.
- После того, как вы определите свою силовую нагрузку, вычтите из нее все остальные нагрузки, чтобы узнать, сколько у вас останется для освещения.
- E — освещенность или люкс.
- Φ или «фи» — это формула светового потока в люменах.
- And A площадь поверхности, на которую попадает свет (м 2 )
- Е (иногда обозначается как I) — это освещенность.
- F (иногда обозначается как LI) — среднее значение люменов источника света.
- UF (иногда обозначается как Cu) — коэффициент использования.
- MF — коэффициент обслуживания источника света.
- А А это площадь поверхности, охватываемая источником света.
- Конфигурация светильника.
- Направление света.
- И расстояние между поверхностью и источником света.
- Расчет стоимости энергии
- Расчет потребления освещения
- Расчет затрат на освещение
- Белые светодиоды = 3,5 В.
- Красные светодиоды = 1,8 В.
- Синие светодиоды = 3,6 В.
- Зеленый, оранжевый и желтый светодиоды = 2,1 В.
- 1000 милливатт = 1 ватт
- 1000 милливатт = 1 ампер
- Люмен — это единица измерения светового потока или, говоря простым языком, яркости.
- А Ватт — единица измерения мощности. Или, другими словами, это скорость выполнения работы. Следовательно, мощность светильника — это количество энергии, которое он использует для производства света в любой момент времени.
- Не все ватты, используемые светильником, идут на освещение; некоторые теряются в виде тепла.
- 1 световая секунда = скорость света * 1
- 1 световая минута = скорость света * 1 * 60
- 1 световой час = скорость света * 1 * 60 * 60
- 1 световой год = скорость света * 1 * 60 * 60 * 24 * 365,25
- 0,8 – Для офисов/классов
- 0,7 – Для чистой промышленности
- 0,6 – Для грязной Industr
- Потолок
- Стены
- Пол
- КПД светильника
- Светильник распределительный
- Геометрия пространства
- Коэффициент отражения помещения
- Полярная кривая
- В м = Монтажная высота
- A = Общая площадь пола
- N = количество светильников
- E = средняя яркость в горизонтальной рабочей плоскости
- A = площадь горизонтальной рабочей плоскости
- n = количество ламп в каждом светильнике
- F = Световой расчет в люменах на лампу, т. е. начальный световой поток неизолированной лампы
- UF = Коэффициент использования для горизонтальной рабочей плоскости
- М.Ф. = Коэффициент обслуживания
- Для R . I. = 1,8 и код отражения = 752 , Коэффициент использования (U.F) = 0,66
- М.Ф. = 0,8 (стандарт)
- Для R.I. = 1,82 и код отражения = 753, Использование Коэффициент (U.F) = 0,66
- М.Ф. = 0,8 (стандарт)
- Площадь поперечного сечения унитаза 1 и 2 = 1,425×1,2 = 1,71 м 2 , h = 3 м
- Для R.I. <0,75 Таблица коэффициента использования (U.F) не применима
- М.Ф. = 0,8 (стандарт)
- Площадь поперечного сечения унитаза 3 и 4 = 1,5×1,8 = 2,7 м 2 , h = 3 м
- Для коэффициента использования <0,75 Таблица коэффициента использования (U. F) не применима
- М.Ф. = 0,8 (стандарт)
- Итак, мы можно использовать одну светодиодную трубку для совместного использования в обеих ванных комнатах.
- Для Р.И. = 1,05 и код отражения = 752, Коэффициент использования (U.F) = 0,49
- М.Ф. = 0,8 (стандарт)
- Люмен/Ватт: 4200 лм/35 Вт
- Индекс цветопередачи – 85
- Средний срок службы: 50 000 часов
Наслаждайся этим.
1. Как рассчитать освещенность
При расчете освещенности есть два основных подхода.
Мы можем использовать:
Обе формулы несколько различаются. Однако их можно использовать для расчета освещённости.
Итак:
Как вы собираетесь выполнять оба этих вычисления?
Ну, во-первых, вам нужно найти рулетку и калькулятор . Когда у вас есть оба этих инструмента, вы будете готовы начать свои расчеты.
Вот как это делается…
Этот метод упрощает определение количества света, необходимого для комфортного освещения помещения .
Как?
Например:
Предположим, у вас есть комната размером 10 на 10 футов.
Площадь вашей комнаты составит 100 квадратных футов.
Теперь для требуется общее освещение (гостиные и развлекательные зоны) Вы можете рассчитать требуемую мощность, умножив площадь комнаты на 1,5 Вт или 2,5 Вт для рабочих/учебных помещений.
В нашем примере с комнатой размером 10 на 10 футов вы получите 150 Вт для общего использования или 250 Вт для рабочих/учебных помещений.
Примечание:
Для рабочих зон рабочее освещение всегда более эффективно потому что оно помогает направить свет на важные участки комнаты; например ваш учебный стол.
R Рекомендуемые продукты: Светодиодный трехпроходной светильник, светодиодный панельный светильник
Двигаемся дальше…
Прежде всего…
Люмены на квадратный фут, или фут-свечи, или люксы — это количество света, которое получает площадь.
Чтобы сделать этот расчет, вам необходимо:
Примечание:
В разных помещениях часто требуется различное количество света для ясности, освещенности и безопасности. Поэтому вы должны убедиться, что знаете, сколько света требуется на квадратный фут.
В таком случае вы можете использовать калькулятор ватт в люмен.
Например:
Если ваша комната размером 10 на 10 футов является ванной комнатой, эксперты рекомендуют, чтобы уровень освещенности в люксах был около 75 люмен на квадратный фут.
Следовательно, если умножить 75 на 100, ваши светильники должны излучать световой поток не менее 7500 люмен.
Для получения более подробной информации о рекомендациях экспертов по уровню освещенности нажмите здесь.
Просто, правда?
2. Как рассчитать потребность в освещении
Зачем это нужно?
Итак, расчет потребности в освещении поможет вам узнать, сколько электроэнергии необходимо для освещения вашей комнаты .
Сейчас:
Для этого вам понадобится люксметр для измерения освещенности в люменах.
Итак, как вы это делаете?
Ну, во-первых, ваша формула расчета освещения должна совпадать с Национальным электротехническим кодексом.
В основном, в соответствии с этим кодом, основные электрические системы должны иметь коэффициент нагрузки, равный трем.
Например:
Если площадь вашей комнаты составляет 500 квадратных футов, общая мощность освещения, выделенная для этой комнаты, должна составлять 1500 Вт (15 лампочек на 100 Вт).
Но:
Помните, что назначение/использование помещения также является решающим фактором, который следует учитывать . Некоторым комнатам может потребоваться больше освещения, чем другим.
Кроме того, следует учитывать, что яркие цвета (на стенах и потолках) часто больше отражают свет . Таким образом, их можно использовать для максимальной эффективности вашей системы освещения .
3. Как рассчитать осветительную нагрузку
Для расчета осветительной нагрузки мы используем следующую формулу:
Ватт = Вольт * Ампер ( или Вт=ВА 9 0011 (сокращенно).
В большинстве случаев вы получите два из этих трех элементов.
Например:
Если ваши бытовые цепи имеют мощность 240 В и могут пропускать до 20 А электроэнергии в любой момент времени, то ваша мощность в ваттах будет следующей:
240 Вольт * 20 Ампер ps = 4800 Вт
Это означает, что в вашем доме потребляемая мощность освещения составляет 4800 Вт.
Знание этой крошечной части информации поможет вам узнать, сколько энергии вы можете потреблять, не отключая автоматический выключатель.
Имея это в виду, вот как рассчитать осветительную нагрузку:
4. Как рассчитать уровень освещенности
Как упоминалось выше, люкс — это просто количество люменов на квадратный фут . Или , количество света, падающего на площадь в любой момент времени .
Люкс определяется интенсивностью и яркостью.
И, следовательно, вычисление люкс облегчает вам определение мощности и эффективности светильника .
Сейчас:
Существует несколько способов расчета уровня освещенности:
Например:
Вы можете использовать « E = Φ / A “ формула где:
Вы также можете использовать « E = F x UF x формула MF/A », где:
Наконец, вы можете использовать люксметр или онлайн-таблицу измерения люкс для измерения освещенности вашей комнаты.
Так проще и быстрее.
5. Как рассчитать эффективность
Теперь, когда все становится немного техническим.
Почему?
Ну, это потому, что расчет световой эффективности можно выполнить разными способами .
Примечание:
Формула силы света зависит от трех факторов, а именно:
Имея это в виду, вот шаги, которые необходимо предпринять для быстрого определения эффективности:
Шаг 1 : Определите потребляемую мощность источника света с помощью калькулятора мощности светодиодов.
Шаг 2 : Измерьте расстояние « D » (в метрах) между точкой интереса и источником света.
Шаг 3 : Поскольку свет часто распространяется в виде сферы, вам нужно найти площадь ее поверхности. Для этого используется формула « SA = 4 * pi (3,142) * D 2 ».
Этап 4 : умножьте SA из шага 3 на 4 еще раз.
Шаг 5 : Теперь, чтобы получить эффективность света в интересующей вас точке, вам нужно снова умножить полученный ответ на число пи (3,142).
Шаг 6 : Наконец, разделите мощность вашего источника света на итоговую цифру, полученную на шаге 5, чтобы получить значение X . Это даст вам окончательный результат в формате X Вт на метр; Эффективность света в интересующей вас точке.
6. Как рассчитать стоимость кВтч на освещение
Здесь все немного проще.
Почему?
Потому что формула и процедура довольно просты.
Вот как это сделать:
Чтобы узнать, сколько вы платите за каждый использованный кВтч, вы можете использовать эту формулу:
Тариф = Стоимость/кВтч Итого
Например:
Если в конце месяца вы получите $100 за использование 1000 кВтч электроэнергии, ваша ставка затрат будет:
9 0010 $100/ 1000 кВтч = 0,1 доллара США за использованный кВтч
После того, как у вас есть норма затрат, следующим шагом будет расчет потребления освещения.
Здесь мы используем следующую формулу:
Потребление освещения = Количество светильников * Мощность * Часы использования
>> Но это только в том случае, если все светильники имеют одинаковую мощность; если нет, то формула будет следующей:
Потребление освещения = Сумма мощностей всех светильников * Часы использования
Например:
Предположим, что ваша комната освещается двумя 100-ваттными лампочками в течение 6 часов в день.
Ваши общие затраты на потребление освещения составят:
Стоимость освещения = 2 светильника * 100 Вт * (6 часов * 30 дней) = 36 000 ватт-часов
Если один кВтч равен 1000 ватт-часам 9001 1 …
36 000 Вт- часов будет равно 36kWh .
Это означает, что каждый осветительный прибор потребляет 18кВтч (из 36 / 2) в месяц , верно?
Стоимость потребления освещения для каждой лампочки можно определить, умножив ее ежемесячное потребление на норму затрат.
Например:
В нашем случае стоимость будет…
18кВтч за лампу * 0,1$ за использованный кВтч = 1,8$ за светильник
Это просто, не правда ли?
7. Как рассчитать, сколько света нужно комнате
Если расчет фут-кандел и люкс оказался трудным делом, этот метод может оказаться облегчением.
По сути, это более простая формула, которую легко понять и использовать.
Однако он может быть не таким точным или точным, как некоторые другие сложные методы, упомянутые выше.
Как вы это делаете?
Итак, сначала вам нужно найти площадь вашей комнаты. Это означает умножение его длины на ширину .
Например:
Если длина вашей комнаты 10 футов, а ширина 10 футов, площадь вашей поверхности составит 100 квадратных футов.
Сейчас:
Как правило, специалисты рекомендуют умножать количество квадратных метров на 1,5 , чтобы получить количество ватт, необходимое для комфортного и адекватного освещения помещения.
Следовательно, используя наш пример выше, потребность в мощности для нашей комнаты составит 150 Вт .
Для специальных помещений, таких как кабинеты, офисы и фабрики, рекомендуется умножать площадь в квадратных футах на 2,5 для определения необходимой мощности помещения.
Примечание:
Вы можете увеличивать или уменьшать мощность в зависимости от ваших предпочтений и удобства.
8. Как рассчитать мощность светодиодов
Это факт, что светодиодные светильники часто являются наиболее эффективным и экономичным вариантом освещения, доступным сегодня .
Однако, когда вы имеете дело с проектом с питанием от батареи, расчет мощности светодиода становится необходимостью.
Сейчас:
Как бы это ни звучало, мощность светодиода рассчитать довольно просто; особенно если у вас есть мультиметр, который можно использовать для измерения тока, напряжения и сопротивления .
Но если у вас нет доступа к мультиметру, есть обходной путь для решения этой проблемы.
Часто производители указывают важную информацию, включая оценки напряжения и силы тока, на упаковке своих светильников.
Примечание:
Для расчета мощности светодиода нужны только напряжение и ток .
Так что же делать, если у вас нет доступа к мультиметру?
В принципе, можно определить Мощность путем умножения Напряжение на Ток .
Таким образом, ваш первый шаг должен состоять в том, чтобы найти напряжение используемого светодиода на веб-сайте производителя или на упаковке.
Иногда…
Вы можете приблизить напряжение по цвету светодиода. Например:
Следующим шагом будет определение тока прибора.
Вы также можете получить это на веб-сайте производителя, на упаковке или путем измерения с помощью амперметра/мультиметра.
Когда у вас есть напряжение и ток, вы можете приступить к расчету мощности прибора.
Например:
Если ваш светодиодный светильник имеет напряжение 10 В и ток 0,02 А, его мощность (в ваттах) будет: 0,2 Вт
Примечание:
9.
Как рассчитать люмен на ваттВ современном мире эффективность освещения очень важна. Чем эффективнее светильник, тем дешевле его обслуживание.
Вот почему этот метод расчета обязателен.
При покупке светильника его люмен на ватт рейтинг является решающим фактором в процессе принятия решения.
Почему?
Светильник считается эффективным, если он излучает больше света при меньшем потреблении энергии.
Следовательно, чем выше его рейтинг Люмен на ватт , , тем он эффективнее.
Теперь, прежде чем мы приступим к расчетам, обратите внимание:
Имея это в виду, вот как рассчитать люмены на ватт:
Здесь мы используем эту формулу…
лм/Вт = люмены/ватты Например: Если у вас есть стандартный светодиодный светильник мощностью 15 Вт, который производит 1500 люмен света, его люмен на ватт будет: лм/Вт = 1500 / 15 = 100 люмен на ватт Забавный факт: Лампа накаливания мощностью 100 Вт дает 1300 люмен. Следовательно, его эффективность составляет 13 люмен на ватт. Это означает, что лампа накаливания мощностью 100 Вт потребляет столько же энергии, сколько семь светодиодных светильников мощностью 15 Вт, только для того, чтобы обеспечить одинаковую яркость. Удивительно, правда? 10. Как рассчитать световое расстояние
Что такое Световой год ?
Большинство людей ошибочно принимают его за меру времени.
Но на самом деле это не так!
A Световой год является мерой расстояния. По сути, это выражение расстояния с помощью скорости света.
Из-за этого в качестве единиц измерения расстояния можно использовать световой год, световой месяц, световой день, световой час и световую минуту.
Примечание:
Чтобы рассчитать расстояние света, все, что вам нужно сделать, это умножить скорость света на рассматриваемое количество секунд.
Следовательно:
Итак, расстояние света можно рассчитать по этой формуле:
dL = ct
Где 9001 0 дл это расстояние, c – скорость света в метрах в секунду, а t – время в секундах.
Примечание:
Скорость света оценивается примерно в 2,998 × 108 метров в секунду.
Итак:
1 световой год = 2,998 × 108 м/с * 60 * 60 * 24 * 365,25 = 9,46 × 1015 м
Это просто, не так ли?
В большинстве случаев световые годы используются для измерения расстояний в космосе и между планетами/звездами и другими небесными телами. Поэтому это не повседневная фраза.
11. Как рассчитать рекомендуемые уровни освещения для работы в офисе и за компьютером
Наконец, давайте посмотрим, как рассчитать уровни освещения в офисе и при работе за компьютером.
Расчеты здесь тоже очень элементарны.
В основном, этот метод включает расчет количества ватт, необходимого для освещения используемой комнаты.
Но:
Чтобы упростить задачу, вам необходимо ознакомиться со всеми доступными инструкциями и рекомендациями специалистов по освещению в отношении офисного освещения и работы с компьютером.
Обратите внимание, что в отличие от обычных помещений, таких как гостиные, офисы и компьютерные комнаты нуждаются в особом освещении.
Например:
В любом офисе вам потребуется больше света, чтобы правильно читать и работать. Однако, если вы являетесь пользователем компьютера, слишком много света и воздействия на экран вашего ПК могут вызвать дискомфорт для глаз.
Итак, здесь нужно найти идеальный баланс.
Для этого вам понадобятся следующие рекомендации:
Шаг 1 : Используя рулетку, определите длину и ширину вашего помещения, чтобы вы могли рассчитать площадь поверхности.
Шаг 2 : Из рекомендаций по профессиональному освещению выберите, какое из них лучше всего подходит для вашего офисного помещения и типа. Эти рекомендации часто важны, потому что они предназначены для того, чтобы предложить оптимальную интенсивность света, которая не только способствует повышению производительности труда в офисе, но и гарантирует, что офисные пользователи (особенно пользователи компьютеров) имеют комфортно освещенное рабочее место.
Шаг 3 : Как только вы найдете правильный световой поток для вашего офиса, следующим шагом будет выбор лучших мест в вашем помещении, которые можно использовать для освещения, с помощью калькулятора схемы светодиодного освещения. Помните, что при размещении светильников вам необходимо обращать внимание на потребности в освещении вашего пространства и наиболее важные части комнаты.
Шаг 4 : Разделите рекомендованный световой поток на количество возможных точек освещения в вашем офисе, чтобы получить точное количество необходимых светильников.
Шаг 5 : Покупайте светильники с нужным вам световым потоком. Люкс светильника всегда указывается на его упаковке.
Имея все это в виду, вот практический пример:
Предположим, что у вас есть офисное помещение размером 5 на 5 метров. Площадь вашей поверхности составит 25 м 2 .
Сейчас:
Специалисты по освещению рекомендуют не менее 500 люмен на квадратный метр для офисных помещений с компьютерами.
Таким образом, ваш требуемый люмен будет составлять 12 500 люмен (получено из , умноженного на 25 м 2 90 454 на 500 л/м 2 )
Если в вашей комнате можно разместить только пять источников света, ваши требования к световому потоку для каждого источника будут:
12500/5 = 2500 люмен каждый.
Имея в виду эту информацию, если вы решите купить светодиоды с номиналом 100 лм/Вт, ваши потребности в мощности можно рассчитать по следующей формуле: в этом случае это будет…
2500 / 100 = 25 Вт на прибор
Да, это так просто.
Вкратце…
Иногда изучение расчета освещения может показаться трудным делом.
«Слишком много сложностей», как могут сказать некоторые.
Однако так бывает не всегда.
Очевидно, есть много способов легко рассчитать освещение . Это не ракетостроение, не так ли?
Надеюсь, вы многому научились из этих вычислений . Эта информация поможет вам принимать лучшие и более эффективные решения, когда речь идет об освещении вашего дома, офиса, бизнеса и учреждений.
Мы будем рады услышать от вас…
У вас есть вопросы? Хотите внести свой вклад в тему? Не стесняйтесь оставлять комментарии ниже, и мы будем более чем рады помочь вам лучше понять эту тему. Кроме того, подпишитесь на нашу рассылку, чтобы всегда быть в курсе отраслевых новостей, инноваций и достижений в области светодиодов.
Поделись этой историей!
Расчет освещения в здании
В профессиональной сфере дизайн освещения очень важен, потому что недостаточное освещение снизит эффективность задачи, для которой было разработано освещение, а чрезмерное освещение приведет к перерасходу компании.
В небольших масштабах эта разница не слишком велика, чтобы беспокоиться о ней, но в больших зданиях, заводах, фабриках и т. д. она становится очень существенной в современных электропроводных установках.
Простой и базовый подход для расчет потребности в освещении состоит в том, чтобы разделить общую потребность помещения в освещении на световой поток (люмен), обеспечиваемый одной лампой. Хотя это базовый подход для средней бытовой комнаты, но он практически не точен.
На практике есть несколько других параметров, которые необходимо учитывать при расчете, потому что ничего идеального. Например, световой поток светильников не будет одинаковым на протяжении всего срока службы, отложение пыли на лампах также со временем снизит их светоотдачу, а значит, чистота также является важным параметром. Ярко окрашенная комната отражает больше света, чем темная, поэтому у них разные требования к освещению.
Поэтому важно сначала понять несколько основных терминов, касающихся проектирования освещения , прежде чем приступать к расчетам.
Индекс комнаты- Он зависит от формы и размера комнаты. Он описывает соотношения длины, ширины и высоты комнаты. Обычно это от 0,75 до 5.
Где « l » — длина комнаты,
«w» — ширина комнаты и,
h wc — высота между рабочей плоскостью, т. е. от скамейки до потолка
Эта формула для индекса помещения применима, только если длина помещения меньше ширины в 4 раза.
Содержание
Фактор обслуживания : Это отношение светового потока лампы через определенный интервал времени по сравнению с тем, когда она была новой. Световой поток светильника со временем уменьшается из-за старения многих его компонентов под действием внутренних (насыщение элементов) или внешних факторов (осаждение пыли). Например, коэффициент обслуживания светильника, используемого в прохладном и непыльном помещении, будет лучше, чем у светильника, используемого в жарком и запыленном помещении.
Меньше или равно 1.
Типичные значения, используемые для расчета освещения:
Подробнее: Светоизлучающие элементы и их типы
Отражения помещенияПомещение считается состоящим из трех основных поверхностей:
Эффективная отражательная способность этих трех поверхностей влияет на количество отраженного света, получаемого рабочей плоскостью. Светлые цвета, такие как белый, желтый, будут иметь большую отражательную способность по сравнению с темными цветами, такими как синий, коричневый.
Коэффициент использования Коэффициент использования (UF) – это отношение эффективного светового потока к общему световому потоку источников света. Это мера эффективности схемы освещения.
Зависит от
Подробнее: Что такое энергоэффективное освещение и методы его реализации
Отношение площади к высотеЭто отношение расстояния между соседними светильниками (от центра к центру) к их высоте над рабочей плоскостью.
Где,
Не должен превышать максимальное SHR светильника, указанное производителем.
Примечание: Для обычной гостиной требуется 20 лм/фут 2 т.е. 215 лм/м 2
Для кабинета т.е. классной комнаты 300 лм/м 9 0453 2 требуется.
(Обратите внимание, что для разных сред и условий существуют разные стандарты.
Например, такие компании, как многие ТНК, должны поддерживать 600 лм/м 2 в Офисе для людей, работающих в ночную смену)
Теперь начнем с шагов. Рассмотрим следующую планировку определенного этажа школы и проанализируем требования к освещению различных участков этажа.
Для простоты расчетов все осветительные приборы и их номинальные характеристики учитываются производства Phillips. Здесь вы можете ознакомиться с различными светильниками и их спецификациями, предоставленными Philips.
Нажмите на картинку, чтобы увеличить
Расчет освещения для классной комнатыПлощадь поперечного сечения классной комнаты = 6×9 = 54 м 2 , h = 3 м
Требуемый световой поток = 54×300 = 16200 лм
90 003
Приведенная ниже таблица является справочной. таблица для расчета коэффициента использования светильников. Он отличается от модели к модели и от производителя к производителю. Чтобы просто понять концепцию, мы используем единую справочную таблицу для всех осветительных приборов.
Фактическая таблица предоставлена производителем и может немного отличаться от приведенной ниже.
| Отражение комнаты | Индекс номера | ||||||||||
| С | Ш | Ф | 0,75 | 1 | 1,25 | 1,50 | 2,00 | 2,50 | 3,00 | 4,00 | 5,00 |
| 0,70 | 0,50 | 0,20 | 0,43 | 0,49 | 0,55 | 0,60 | 0,66 | 0,71 | 0,75 | 0,80 | 0,83 |
| 0,30 | 0,35 | 0,41 | 0,47 | 0,52 | 0,59 | 0,65 | 0,69 | 0,75 | 0,78 | ||
| 0,10 | 0,29 | 0,35 | 0,41 | 0,46 | 0,53 | 0,59 | 0,63 | 0,70 | 0,74 | ||
| 0,50 | 0,50 | 0,20 | 0,38 | 0,44 | 0,49 | 0,53 | 0,59 | 0,63 | 0,66 | 0,70 | 0,73 |
| 0,30 | 0,31 | 0,37 | 0,42 | 0,46 | 0,53 | 0,58 | 0,61 | 0,66 | 0,70 | ||
| 0,10 | 0,27 | 0,32 | 0,37 | 0,41 | 0,48 | 0,53 | 0,57 | 0,62 | 0,66 | ||
| 0,30 | 0,50 | 0,20 | 0,30 | 0,37 | 0,41 | 0,45 | 0,52 | 0,57 | 0,60 | 0,65 | 0,69 |
| 0,30 | 0,28 | 0,33 | 0,38 | 0,41 | 0,47 | 0,51 | 0,54 | 0,59 | 0,62 | ||
| 0,10 | 0,24 | 0,29 | 0,34 | 0,37 | 0,43 | 0,48 | 0,51 | 0,56 | 0,59 | ||
| 0,00 | 0,00 | 0,00 | 0,19 | 0,23 | 0,27 | 0,30 | 0,35 | 0,39 | 0,42 | 0,46 | 0,48 |
ТАБЛИЦА КОЭФФИЦИЕНТОВ ИСПОЛЬЗОВАНИЯ ДЛЯ SHR Комната = 1,5
Код коэффициента отражения для классной комнаты = 752
т.
е. коэффициент отражения 70 % для потолка, 50 % для стен и 20% для пола (общий стандарт для белых/светлых тонов). стены)
Для коэффициента преломления = 1,8 и коэффициента отражения = 752 коэффициент использования (U.F) = 0,66
Коэффициент технического обслуживания классной комнаты/офиса = 0,8 (стандарт)
Где N = количество светильников, необходимое для данной площади
Вы также можете прочитать: Освещение, соединенное звездой и треугольником
Если мы используем Philips Светодиодная планка Green Perform Из 40 Вт
Люмен/Ватт: 4000 лм/40 Вт
Цвет лампы : Нейтрально-белый 4000K
Индекс цветопередачи >80
Срок службы L70* : 50 000 часов
Расчет освещения для Конференц-залПлощадь поперечного сечения конференц-зала = 6×9 = 54 м 2 , h = 3 м
Требуемый световой поток = 54×300 = 16200 лм
I. = 1,8 и код отражения = 752 , Коэффициент использования (U.F) = 0,66При использовании Philips Ultraslim Round LED Panel Light 22 Вт
Люмен/Ватт: 1760 лм/22 Вт
9 0003
Проект освещения зала
Площадь поперечного сечения зала = 31×3 = 93 м 2 , h = 3 м
Требуемый световой поток = 93×215 = 19995 ~20000 лм
При использовании Philips MASTER TL5 High Efficiency ECO 35 Вт
Люмен/Вт при: 3650 лм/35 Вт
Индекс цветопередачи – 85
Средний срок службы: 25 000 часов
Расчет освещения для Проводка лестничного марша Примечание: прочтите дополнительную информацию о монтаже проводки лестничного марша.
Площадь поперечного сечения лестничного марша = 6,4×2,7 = 17,28 м 2 , h = 3 м
Требуемый световой поток = 17,28×215 = 3715 лм
Для RI = 1,26 и код отражения = 752, коэффициент использования ( U.F) = 0,55
M.F. = 0,8 (стандарт)
При использовании Philips MASTER TL5 HIGH EFFICIENCY ECO 35 Вт
Люмен/Ватт: 3650 лм/35 Вт
Индекс цветопередачи – 85 900 03
Средний срок службы: 24 000 часов
Дизайн освещения Расчет для УнитазТребуемый световой поток = 1,71×215 = 367 лм
При использовании Philips TL Miniature 8 Вт
Люмен/Ватт: 410 лм/ 8 Вт
Индекс цветопередачи – 60
Средний срок службы: 10 000 часов
Требуемый люмен = 2,7×215 = 580 лм
F) не применимаЕсли мы используем Philips MASTER TL5 HIGH EFFICIENCY ECO 14 Вт
Люмен/Ватт: 1350 лм/14 Вт
Средний срок службы: 40 000 часов
Площадь поперечного сечения уборной = 6×6,6 = 40 м 2 , h = 3 м
Требуемый световой поток = 49,5×215 = 10642 лм
При использовании Водонепроницаемая светодиодная планка Philips Pacific 35 Вт
Примечание: Светильники должны располагаться на равном расстоянии друг от друга для равномерного распределения света в помещении.
