Расчет провода по нагрузке. Расчет сечения кабеля по нагрузке: подробное руководство — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно рассчитать сечение кабеля по нагрузке. Какие факторы влияют на выбор сечения проводника. Какие формулы использовать для расчета. Какие таблицы помогут в выборе оптимального сечения.

Содержание

Зачем нужен расчет сечения кабеля

Правильный расчет сечения кабеля по нагрузке критически важен для безопасности и надежности электропроводки. Выбор провода с недостаточным сечением может привести к серьезным последствиям:

Перегрев кабеля и оплавление изоляции
Короткое замыкание
Пожар
Выход из строя электроприборов

Поэтому к расчету сечения проводников нужно подходить очень ответственно. Это позволит обеспечить долговременную и безопасную эксплуатацию электропроводки.

Ключевые факторы при выборе сечения кабеля

При расчете оптимального сечения кабеля необходимо учитывать следующие факторы:

Суммарная мощность подключаемых электроприборов
Длина кабельной линии
Материал проводника (медь или алюминий)
Способ прокладки кабеля (открытый или закрытый)

Температура окружающей среды

Рассмотрим подробнее, как каждый из этих факторов влияет на выбор сечения.

Расчет мощности нагрузки

Первый шаг в определении необходимого сечения кабеля — расчет суммарной мощности всех электроприборов, которые будут подключены к данной линии. Для этого нужно сложить мощности всех устройств.

Вот примерные мощности типовых бытовых приборов:

Прибор	Мощность, Вт
Электрочайник	1500-2200
Микроволновая печь	700-1500
Холодильник	150-300
Стиральная машина	2000-2500
Утюг	1000-2000
Телевизор	100-400
Компьютер	300-500

Суммировав мощности всех приборов, получим общую нагрузку на линию. Это ключевой параметр для дальнейших расчетов.

Формулы для расчета силы тока

Зная суммарную мощность нагрузки, можно рассчитать силу тока по следующим формулам:

Для однофазной сети 220В:

I = P / (U * cosφ)

где:
I — сила тока, А
P — мощность нагрузки, Вт
U — напряжение сети, В
cosφ — коэффициент мощности (обычно 0.95-0.98 для бытовых приборов)

Для трехфазной сети 380В:

I = P / (√3 * U * cosφ)

Рассчитав силу тока, можно приступать к выбору сечения кабеля по справочным таблицам.

Таблицы для выбора сечения кабеля

Ниже приведена таблица соответствия допустимой токовой нагрузки и сечения медных и алюминиевых проводов:

Сечение, мм²	Медь (ток, А)	Алюминий (ток, А)
1.5	19	15
2.5	27	21
4	38	29
6	46	35
10	70	50
16	85	60
25	115	80

При выборе сечения следует ориентироваться на ближайшее большее значение допустимого тока по сравнению с расчетным.

Влияние способа прокладки на выбор сечения

Способ прокладки кабеля существенно влияет на его охлаждение и, как следствие, на допустимую токовую нагрузку. Различают следующие основные способы:

Открытая прокладка
Прокладка в трубах
Прокладка в земле

При закрытой прокладке охлаждение кабеля ухудшается, поэтому допустимые токовые нагрузки снижаются на 15-30% по сравнению с открытой прокладкой.

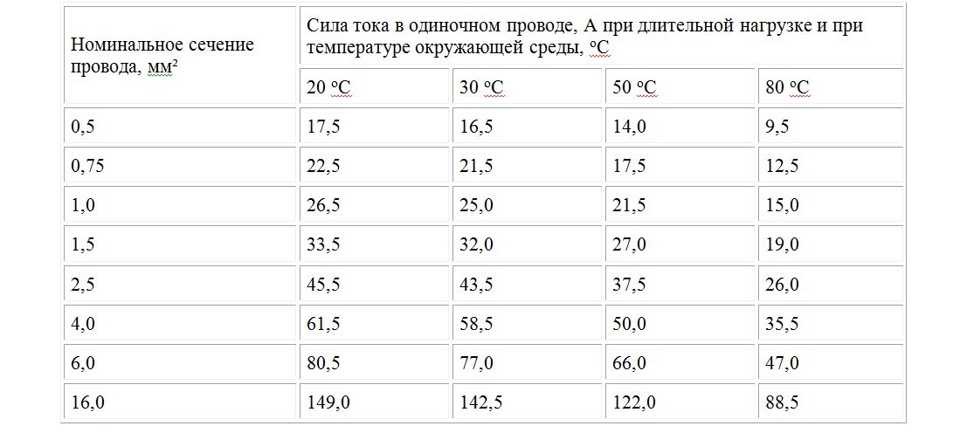

Учет температуры окружающей среды

Стандартные таблицы токовых нагрузок приводятся для температуры +25°C. При более высокой температуре допустимая нагрузка снижается:

На каждые 10°C выше +25°C нагрузка снижается на 5%
При +35°C нагрузка снижается на 10%
При +40°C — на 15%

Это необходимо учитывать при прокладке кабеля в жарких помещениях или на улице.

Особенности расчета для сетей постоянного тока

Для сетей постоянного тока расчет сечения имеет свои особенности:

Сопротивление проводника постоянному току выше, чем переменному
Важно учитывать падение напряжения на длинных линиях
Допустимые токовые нагрузки снижаются на 15% по сравнению с переменным током

Для расчета падения напряжения на линии постоянного тока используется формула:

ΔU = (ρ * L * I) / S

где:
ΔU — падение напряжения, В
ρ — удельное сопротивление проводника, Ом*мм²/м
L — длина линии, м
I — сила тока, А
S — сечение проводника, мм²

Заключение

Правильный расчет сечения кабеля — важнейший этап проектирования электропроводки. Он позволяет обеспечить безопасность и надежность электроснабжения. При расчетах необходимо учитывать множество факторов, включая мощность нагрузки, способ прокладки, температуру окружающей среды.

Для типовых бытовых применений можно ориентироваться на стандартные рекомендации по сечениям проводов. Однако в сложных случаях или при больших нагрузках лучше провести детальный расчет или обратиться к специалисту-электрику. Это поможет избежать проблем и обеспечить долговременную безопасную эксплуатацию электропроводки.

Таблица зависимости сечения кабеля от тока (мощности).

При прокладке электропроводки в частном доме или квартире важно правильно подобрать сечение используемых проводов (кабелей). Если взять слишком толстый кабель (большого сечения) — это «влетит вам в копеечку», так как его цена сильно зависит от диаметра токопроводящих жил. Применение же тонкого кабеля, приводит к его перегрузке и, при несрабатывании защиты, перегреву, оплавлению изоляции, короткому замыканию и пожару. Правильным будет выбор сечения провода в зависимости от тока, что отражено в приведенных ниже таблицах.

Сечение кабеля

Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.

Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.

Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель.» Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5 мм², а на освещение — 1,0-1,5 мм².

Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0 мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.

Многие электрики для «прикидки» нужного сечения считают, что 1 мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т.д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0 мм².

Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении.

При прокладке кабеля в трубе (т.е. в любых закрытых пространствах) возможные токовые нагрузки на кабель должны быть меньше, чем при прокладке открыто. Это связано с тем, что кабель в процессе эксплуатации нагревается, а теплоотдача в стене или в земле значительно ниже, чем на открытом пространстве.

Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).

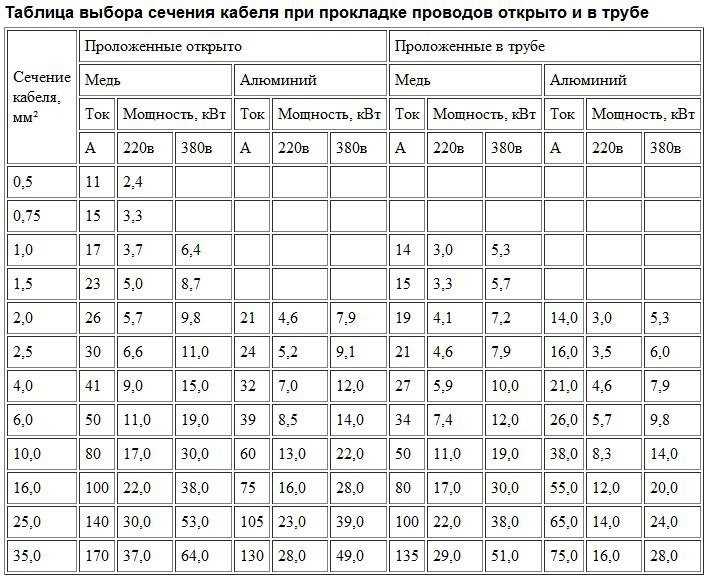

Таблица нагрузок по сечению кабеля:

Сеч. каб. мм²	Открытая проводка						Скрытая проводка
	медь			алюминий			медь			алюминий
	ток, А	мощность, кВт		ток, А	мощность, кВт		ток, А	мощность, кВт		ток, А	мощность, кВт
		220В	380В		220В	380В		220В	380В		220В	380В
0. 5	11	2.4
0.75	15	3.3
1	17	3.7	6.4				14	3	5.3
1.5	23	5	8.7				15	3.3	5.7
2.5	30	6.6	11	24	5.2	9.1	21	4.6	7.9	16	3.5	6
4	41	9	15	32	7	12	27	5.9	10	21	4.6	7.9
6	50	11	19	39	8.5	14	34	7.4	12	26	5.7	9.8
10	80	17	30	60	13	22	50	11	19	38	8. 3	14
16	100	22	38	75	16	28	80	17	30	55	12	20
25	140	30	53	105	23	39	100	22	38	65	14	24
35	170	37	64	130	28	49	135	29	51	75	16	28

Для самостоятельного расчета необходимого сечение кабеля, например, для ввода в дом, можно воспользоваться кабельным калькулятором или выбрать необходимое сечение по таблице.

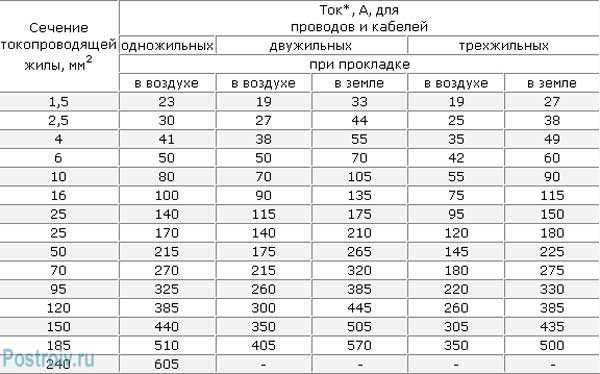

Настоящая таблица касается кабелей и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабели в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя.

При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п.

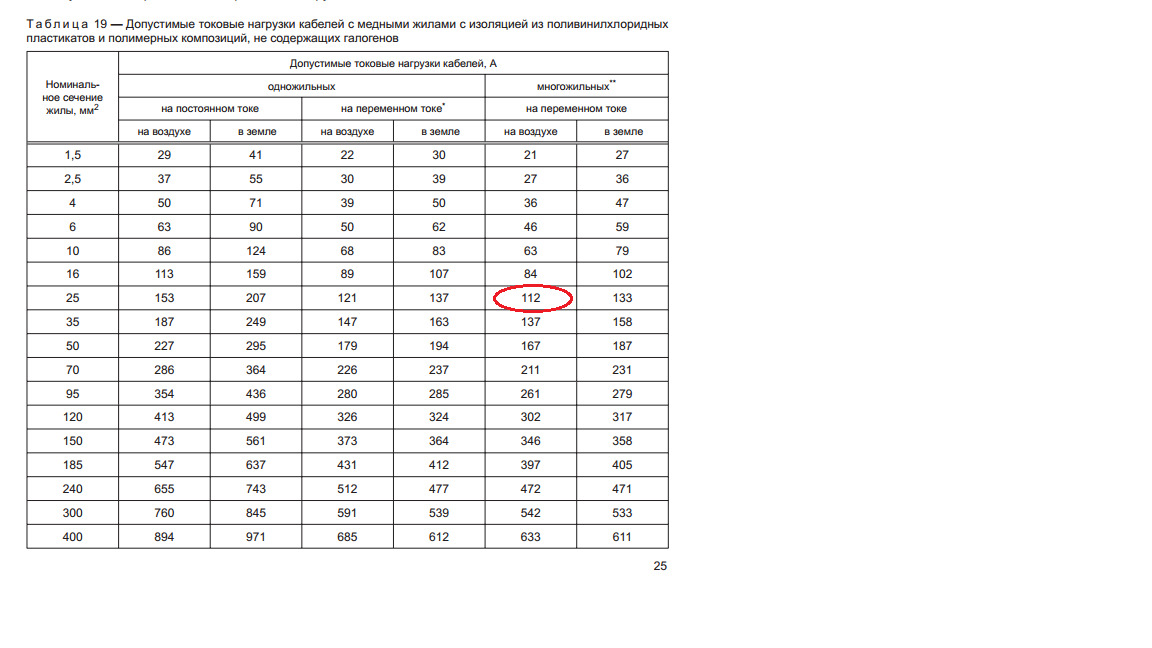

Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:

поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;
поправочный коэффициент на температуру окружающей среды;
поправочный коэффициент для кабелей, прокладываемых в земле;
поправочный коэффициент на различное число работающих кабелей, проложенных рядом.

Расчет сечения кабеля

Начнем не с таблицы, а с расчета. То есть, каждый человек, не имея под рукой интернет, где в свободном доступе ПУЭ с таблицами имеется, может самостоятельно определить сечение кабеля по току. Для этого потребуется штангенциркуль и формула.

Если рассмотреть сечение кабеля, то это круг с определенным диаметром.
Существует формула площади круга: S= 3,14*D²/4, где 3,14 – это Архимедово число, «D» — диаметр измеренной жилы. Формулу можно упростить: S=0,785*D².

Если провод состоит из нескольких жил, то замеряется диаметр каждой, вычисляется площадь, затем все показатели суммируются. А как вычислить сечение кабеля, если каждая его жила состоит из нескольких тоненьких проводков?

Процесс немного усложняется, но не сильно. Для этого придется подсчитать количество проводков в одной жиле, измерить диаметр одного проводка, вычислить его площадь по описанной формуле и умножить данный показатель на количество проводков. Это и будет сечение одной жилы. Теперь необходимо это значение умножить на количество жил.

Если нет желания считать проводки и измерять их размеры, надо просто замерить диаметр одной жилы, состоящий из нескольких проводов. Снимать размеры надо аккуратно, чтобы не смять жилу. Обратите внимание, что этот диаметр не является точным, потому что между проводками остается пространство.

Соотношение тока и сечения

Чтобы понять, как работает электрический кабель, необходимо вспомнить обычную водопроводную трубу. Чем больше ее диаметр, тем больше воды через нее будет проходить. То же самое и с проводами.

Чем больше их площадь, тем большей силы ток, через них пройдет, тем большую нагрузку такой провод выдерживает. При этом кабель не будет перегреваться, что является самым важным требованием правил пожарной безопасности.

Поэтому связка сечение – ток является основным критерием, который используется в подборе электрических проводов в разводке. Поэтому вам необходимо сначала разобраться, сколько бытовых приборов и какой общей мощности будет подключены к каждому шлейфу.

Сечение жилы провода, мм2	Медные жилы		Алюминиевые жилы
	Ток, А	Мощность, Вт	Ток, А	Мощность, Вт
0.5	6	1300
0.75	10	2200
1	14	3100
1. 5	15	3300	10	2200
2	19	4200	14	3100
2.5	21	4600	16	3500
4	27	5900	21	4600
6	34	7500	26	5700
10	50	11000	38	8400
16	80	17600	55	12100
25	100	22000	65	14300

К примеру, на кухне обязательно устанавливается холодильник, микроволновка, кофемолка и кофеварка, электрочайник иногда посудомоечная машина. То есть, все эти прибору могут в один момент быть включены одновременно. Поэтому в расчетах и используется суммарная мощность помещения.

Узнать потребляемую мощность каждого прибора можно из паспорта изделия или на бирке.

Для примера обозначим некоторые из них:

Чайник – 1-2 кВт.
Микроволновка и мясорубка 1,5-2,2 кВт.
Кофемолка и кофеварка – 0,5-1,5 кВт.
Холодильник 0,8 кВт.

Узнав мощность, которая будет действовать на проводку, можно подобрать ее сечение из таблицы. Не будем рассматривать все показатели данной таблицы, покажем те, которые преобладают в быту.

Чем отличается кабель от провода

Прежде чем перейти к основному содержимому, нам необходимо понять, что же мы все-таки хотим рассчитать, сечение провода или кабеля, в чем различия одного от другого!? Несмотря на то, что обыватель применяет эти два слова как синонимы, подразумевая под этим что-то свое, но если быть дотошными, то разница все же имеется.

Так провод это одна токопроводящая жила, будь то моножила или набор проводников, изолированная в диэлектрик, в оболочку. А вот кабель, это уже несколько таких проводов, объединенных в единое целое, в своей защитной и изоляционной оболочке. Для того, чтобы вам было лучше понятно, что к чему, взгляните на картинку.

Так вот, теперь мы в курсе, что рассчитывать нам необходимо именно сечение провода, то есть одного токопроводящего элемента, а второй будет уже уходить от нагрузки, обратно к питанию.

Однако мы порой и сами забываемся не лучше Вашего, так что если вы нас подловите на том, что где-то все же встретится слово кабель, то не сочтите уж за невежество, стереотипы делают свое дело.

Выбор кабеля

Делать внутреннюю разводку лучше всего из медных проводов. Хотя алюминиевые им не уступят. Но тут есть один нюанс, который связан с правильно проведенном соединении участков в распределительной коробке. Как показывает практика, места соединений часто выходят из строя из-за окисления алюминиевого провода.

Еще один вопрос, какой провод выбрать: одножильный или многожильный? Одножильный имеет лучшую проводимость тока, поэтому именно его рекомендуют к применению в бытовой электрической разводке. Многожильный имеет высокую гибкость, что позволяет его сгибать в одном месте по несколько раз без ущерба качеству.

Одножильный или многожильный

При монтаже электропроводки обычно применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ. В этом списке встречаются как гибкие кабели, так и с моножилой.

Здесь мы хотели бы сказать вам одно правило. Если ваша проводка стационарная, то есть это не удлинитель, не место сгиба, которое постоянно меняет свое положение, то используют моножилу.

Вы спросите почему? Все просто! Не смотря на то, насколько хорошо не были бы уложены в защитную изоляционною оплетку проводники, под нее все же попадет воздух, в котором содержится кислород. Происходит окисление поверхности меди.

В итоге, если проводников много, то площадь окисления намного больше, а значит токопроводящее сечение «тает» на много больше. Да, это процесс длительный, но и мы не думаем, что вы собрались менять проводку часто. Чем больше она проработает, тем лучше.

Особенно это эффект окисления будет сильно проявляться у краев реза кабеля, в помещениях с перепадом температуры и при повышенной влажности. Так что мы вам настоятельно рекомендуем использовать моножилу! Сечение моножилы кабеля или провода изменится со временем незначительно, а это так важно, при наших дальнейших расчетах.

Медь или алюминий

В СССР большинство жилых домов оснащались алюминиевой проводкой, это было своеобразной нормой, стандартом и даже догмой. Нет, это совсем не значит, что страна была бедная, и не хватало на меди. Даже в некоторых случая наоборот.

Но видимо проектировщики электрических сетей решили, что экономически можно много сэкономить, если применять алюминий, а не медь. Действительно, темпы строительства были огромнейшие, достаточно вспомнить хрущевки, в которых все еще живет половина страны, а значит эффект от такой экономии был значительным. В этом можно не сомневаться.

Тем не менее, сегодня другие реалии, и алюминиевую проводку в новых жилых помещениях не применяют, только медную. Это исходит из норм ПУЭ пункт 7.1.34 «В зданиях следует применять кабели и провода с медными жилами…».

Так вот, мы вам настоятельно не рекомендуем экспериментировать и пробовать алюминий. Минусы его очевидны. Алюминиевые скрутки невозможно пропаять, так же очень трудно сварить, в итоге контакты в распределительных коробках могут со временем нарушиться. Алюминий очень хрупкий, два-три изгиба и провод отпал.

Будут постоянные проблемы с подключением его к розеткам, выключателем. Опять же если говорить о проводимой мощности, то медный провод с тем же сечением для алюминия 2,5 мм.кв. допускает длительный ток в 19А, а для меди в 25А. Здесь разница больше чем 1 КВт.

Так что еще раз повторимся — только медь! Далее мы и будем уже исходить из того, что сечение рассчитываем для медного провода, но в таблицах приведем значения и для алюминия. Мало ли что.

Зачем производится расчет

Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.

Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.

Безопасная эксплуатация заключается в том, что если вы выберете сечение, не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.

Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.

Что нужно знать

Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.

Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры.

Электроприбор	Потребляемая мощность, Вт	Сила тока, А
Стиральная машина	2000 – 2500	9,0 – 11,4
Джакузи	2000 – 2500	9,0 – 11,4
Электроподогрев пола	800 – 1400	3,6 – 6,4
Стационарная электрическая плита	4500 – 8500	20,5 – 38,6
СВЧ печь	900 – 1300	4,1 – 5,9
Посудомоечная машина	2000 – 2500	9,0 – 11,4
Морозильники, холодильники	140 – 300	0,6 – 1,4
Мясорубка с электроприводом	1100 – 1200	5,0 – 5,5
Электрочайник	1850 – 2000	8,4 – 9,0
Электрическая кофеварка	630 – 1200	3,0 – 5,5
Соковыжималка	240 – 360	1,1 – 1,6
Тостер	640 – 1100	2,9 – 5,0
Миксер	250 – 400	1,1 – 1,8
Фен	400 – 1600	1,8 – 7,3
Утюг	900 –1700	4,1 – 7,7
Пылесос	680 – 1400	3,1 – 6,4
Вентилятор	250 – 400	1,0 – 1,8
Телевизор	125 – 180	0,6 – 0,8
Радиоаппаратура	70 – 100	0,3 – 0,5
Приборы освещения	20 – 100	0,1 – 0,4

После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:

1) Формула расчета силы тока для однофазной сети 220 В:

расчет силы тока для однофазной сети

где Р — суммарная мощность всех электроприборов, Вт;
U — напряжение сети, В;
КИ= 0.75 — коэффициент одновременности;
cos для бытовых электроприборов- для бытовых электроприборов.
2) Формула для расчета силы тока в трехфазной сети 380 В:

расчет силы тока для трехфазной сети

Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например, расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2.

Какой провод лучше использовать

На сегодняшний день для монтажа, как открытой электропроводки, так и скрытой, конечно же большой популярностью пользуются медные провода.

Медь, по сравнению с алюминием, более эффективна:

она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.

Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.

Расчет сечения медных проводов и кабелей

Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.

Как известно, вся нагрузка делится на две группы: силовую и осветительную.

В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т. п.).

Для этой розеточной группы выбираем провод сечением 2.5 мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.

Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.

Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.

Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.

При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.

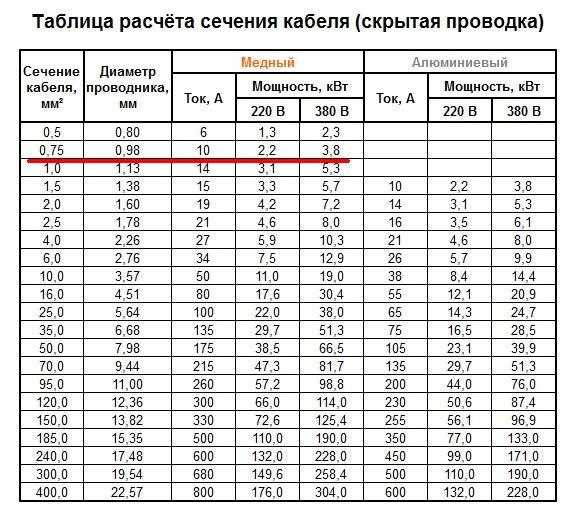

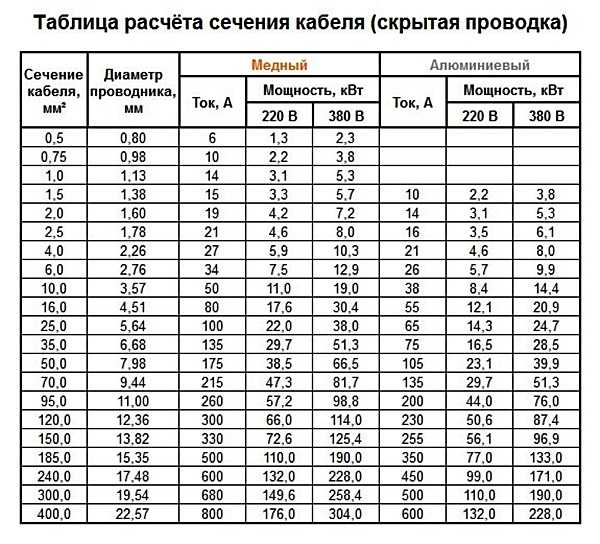

Сечение кабеля по мощности (таблица)

Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.

Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.

Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.

Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.

Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.

Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.

Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.

Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

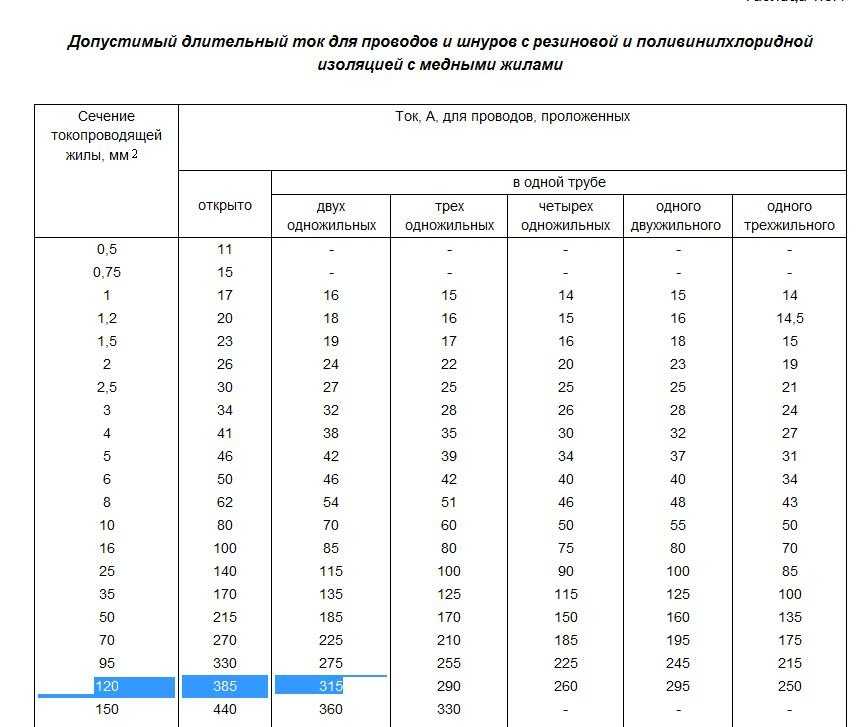

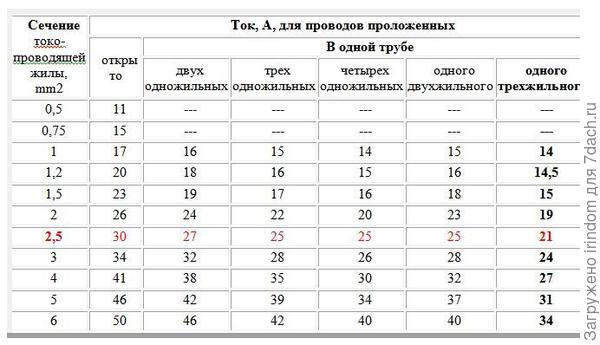

Таблица проводников под допустимый максимальный ток для их использования в проводке:

С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)

Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.

Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.

А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.

Общепринятые сечения для проводки в квартире

Мы с вами много говорили о наименованиях, о материалах, об индивидуальных особенностях и даже о температуре, но упустили из вида жизненные обстоятельства.

Так если вы нанимаете электрика для того, чтобы он провел вам проводку в комнатах вашей квартиры или дома, то обычно принимаются следующие значения. Для освещения сечения провода берется в 1,5 мм 2, а для розеток в 2,5 мм 2.

Если проводка предназначена для подключения бойлеров, нагревателей, плит, то здесь уже рассчитывается сечение провода (кабеля) индивидуально.

Выбор сечения провода исходя из количества потребителей

О чем еще хотелось сказать, так это о том, что лучше использовать несколько независимых линий питания для каждого из помещений в комнате или квартире. Тем самым вы не будете применять провод с сечением 10 мм 2 для всей квартиры, проброшенный во все комнаты, от которого идут отводы.

Такой провод будет приходить на вводный автомат, а затем от него, в соответствии с мощностью потребляемой нагрузки будут разведены выбранные сечения проводов, для каждого из помещений.

Типовая принципиальная схема электропроводки для квартиры или дома с электрической плитой (с указанием сечения кабеля для электроприборов)

Токовые нагрузки в сетях с постоянным током

В сетях с постоянным током расчет сечения идет несколько по-другому. Сопротивление проводника постоянному напряжению гораздо выше, чем переменному (при переменном токе сопротивлением на длинах до 100 м вообще пренебрегают).

Кроме этого, для потребителей постоянного тока как правило очень важно, чтобы напряжение на концах было не ниже 0,5В (для потребителей переменного тока, как известно колебания напряжения в пределах 10% в любую сторону допустимы).

Есть формула, определяющая насколько упадет напряжение на концах по сравнению с базовым напряжением, в зависимости от длины проводника, его удельного сопротивления и силы тока в цепи:

U = ((p l) / S) I

где:

U — напряжение постоянного тока, В
p — удельное сопротивление провода, Ом*мм2/м
l — длина провода, м
S — площадь поперечного сечения, мм2
I — сила тока, А

Зная величины указанных показателей достаточно легко рассчитать нужное Вам сечение: методом подстановки, или с помощью простейших арифметических действий над данным уравнением.

Если же падение постоянного напряжения на концах не имеет значения, то для выбора сечения можно пользоваться таблицей для переменного тока, но при этом корректировать величины тока на 15% в сторону уменьшения, т.е. при постоянном токе справочные сечения кабеля могут пропускать тока на 15 % меньше, чем указано в таблице.

Подобное правило также работает для выбора автоматических выключателей для сетей с постоянным током, например: для цепей с нагрузкой в 25А, нужно брать автомат на 15% меньшего номинала, в нашем случае подходит предыдущий типоразмер автомата — 20А.

Кабель, передающий электрический ток, – один из важнейших элементов электрической сети. В случае выхода кабеля из строя работа всей системы становится невозможной, поэтому для предотвращения отказов, а также опасности возгорания от перегрева, следует произвести точный расчёт сечения кабеля по нагрузке.

Такой расчёт дает уверенность в безопасной и надёжной работе сети и приборов, но что ещё важнее – безопасности людей.

Выбор сечения, недостаточного для токовой нагрузки, приводит к перегреву, оплавлению и повреждению изоляции, а это, в свою очередь, – к короткому замыканию и даже пожару. Так что для проведения расчётов и тщательного выбора подходящего кабеля есть масса причин.

Основной показатель, помогающий рассчитать сечение и марку кабеля – предельно допустимая длительная нагрузка (по току). Если проще, то это – величина тока, которую кабель способен пропускать в условиях его прокладки без перегрева достаточно долго.

Для этого необходимо простое арифметическое суммирование мощностей всех электроприборов, которые будут включаться в сеть.

Следующим важным этапом, позволяющим достичь безопасности, является расчёт сечения кабеля по нагрузке, для чего необходимо подсчитать силу тока, используя формулу:

Для однофазной сети напряжением 220 В:

Где:

Р – это суммарная мощность для всех электроприборов, Вт;
U — напряжение сети, В;
COSφ — коэффициент мощности.

Для трёхфазной сети напряжением 380 В:

Наименование прибора	Примерная мощность, Вт
LCD-телевизор	140-300
Холодильник	300-800
Пылесос	800-2000
Компьютер	300-800
Электрочайник	1000-2000
Кондиционер	1000-3000
Освещение	300-1500
Микроволновая печь	1500-2200

Получив точное значение величины тока, следует обратиться к таблицам, позволяющим найти кабель или провод требуемого сечения и материала. Но если полученное значение величины тока не совсем совпадает с табличным значением, то не стоит «экономить», а лучше выбрать ближайшее, но большее значение сечения кабеля.

Пример: при напряжении сети 220 В полученное значение величины тока составило 22 ампера, ближайшее большее значение (27 А) имеет медный провод или кабель из меди, сечением 2,5 мм кв. Это означает, что оптимальным выбором станет именно такой кабель, а не с сечением 1,5 мм кв., имеющим значение допустимого длительного тока 19 А.

Сечение токо- проводящих жил, мм	Медные жилы проводов и кабелей
	Напряжение 220В		Напряжение 380В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66	260	171,6

Если выбирается кабель с алюминиевыми жилами, то лучше взять сечение жилы не 2,5, а 4 мм кв.

Сечение токо- проводящих жил, мм	Алюминиевые жилы проводов и кабелей
	Напряжение 220В		Напряжение 380В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44	170	112,2
120	230	50,6	200	132

Расчёт для помещений

Предыдущий расчёт позволил точно вычислить материал и сечение вводного кабеля, по которому будет идти общая максимальная нагрузка. Теперь следует произвести аналогичные расчёты по каждому помещению и его группам. И вот почему: нагрузка на розеточные группы может значительно отличаться.

Так, розетки с подключённой стиральной машиной и феном нагружены гораздо больше, чем розетка для миксера и кофеварки на кухне. Поэтому не стоит «упрощать» задачу, без раздумий укладывая провод сечением 2,5 квадрата на розетки, так как иногда этого просто не хватит.

Следует помнить, что суммарная нагрузка в помещении состоит из 1) силовой и 2) осветительной. И если с осветительной нагрузкой всё ясно – она выполняется медным проводом с сечением в 1,5 мм кв., то с розетками не так всё просто.

Следует помнить, что обычно кухня и ванная комната – наиболее «нагруженные» линии, так как именно там расположены холодильник, электрочайник, бойлер, микроволновка, а иногда и стиральная машинка. Поэтому лучше всего распределить эту нагрузку по различным розеточным группам, а не использовать блок на 5-6 розеток.

Иногда от «специалистов» можно услышать, что для розеток в остальных помещениях достаточно и «кабеля-полторушки», однако выдели бы вы те чёрные полосы, видные из-под обоев, которые оставляет после себя прогоревший кабель после включения в него масляного обогревателя или тепловентилятора!

Наиболее распространенные марки проводов и кабелей:

ППВ — медный плоский двух- или трехжильный с одинарной изоляцией для прокладки скрытой или неподвижной открытой проводки;
АППВ — алюминиевый плоский двух- или трехжильный с одинарной изоляцией для прокладки скрытой или неподвижной открытой проводки;
ПВС — медный круглый, количество жил — до пяти, с двойной изоляцией для прокладки открытой и скрытой проводки;
ШВВП – медный круглый со скрученными жилами с двойной изоляцией, гибкий, для подключения бытовых приборов к источникам питания;
ВВГ — кабель медный круглый, до четырех жил с двойной изоляцией для прокладки в земле;
ВВП — кабель медный круглый одножильный с двойной ПВХ (поливинилхлорид) изоляцией, П — плоский (токопроводящие жилы расположены в одной плоскости).

Как расчитать провод по нагрузке

Выбор сечения проводника по мощности и длине

От длины проводника зависит напряжение, которое поступает в конечную точку. Может сложиться ситуация, когда в точке потребления напряжение окажется недостаточным для работы электроприборов.

В бытовых электро-коммуникациях этими потерями пренебрегают и берут кабель на десять-пятнадцать сантиметров длиннее необходимого. Этот излишек расходуется на выполнение коммутации. При подсоединении к распределительному щиту, запас увеличивают, учитывая необходимость подключения защитных автоматов.

Кабель, проложенный закрытым способомИсточник kadetbrand.ru

Прокладывая линии большой протяжённости следует брать во внимание неизбежное падение напряжения. У любого есть собственное сопротивление, на которое влияют три основных фактора:

Длина, измеряемая в метрах. При увеличении этого показателя увеличиваются потери.
Поперечное сечение, измеряемое в квадратных миллиметрах. Если этот параметр увеличивается, то снижается падение напряжения.
Сопротивление материала проводника, значение которого берётся из справочных данных. Они показывают эталонное сопротивление провода сечением один миллиметр и длиной один метр.

Произведение сопротивления и силы тока численно отражает падение напряжения. Эта величина не должна превышать пяти процентов. Если она превышает данный показатель, то необходимо брать проводник с большим сечением.

Еще о том, как рассчитать сечение кабеля в видео:

Расчёт сечения по формулам

Алгоритм выбора следующий:

Рассчитывается площадь проводника по длине и максимальной мощности по формуле:

Источник infopedia.su

Где:

P – мощность;

U – напряжение;

cosф – коэффициент.

Для бытовых электросетей значение коэффициента равно единице. Для промышленных коммуникаций он рассчитывается как отношение активной мощности к полной.

В таблице ПУЭ находится сечение по току.
Рассчитывается сопротивление проводки:

Источник textarchive.ru

Где:

ρ – сопротивление;

l – длина;

S – поперечная площадь сечения.

При этом, не стоит забывать, что ток движется в обоих направлениях и по факту сопротивление равно:

Источник textarchive.ru

Падение напряжения соответствует соотношению:

Источник moypatent.ru

В процентном отношении падение напряжения выглядит следующим образом:

Источник tex.stackovernet.com

Если результат превышает пять процентов, то в справочнике ищется ближайшее поперечное сечение с большим значением.

Подобные расчёты редко выполняются родовыми потребителями электроэнергии. Для этого есть профильные специалисты и масса справочного материала. Более того, в интернете размещено множество онлайн-калькуляторов, при помощи которых все вычисления можно произвести за пару кликов.

Расчёт сечения кабеля или провода

У провода две характеристики: диаметр и площадь поперечного сечения.

Зная марку кабеля (провода), можно найти параметры в справочнике.

Как самостоятельно произвести расчёт? Надо измерить диаметр провода, используя микрометр (штангенциркуль). Применить формулу для расчёта:

S = ℼ × d² / 4 ≈ 3,14 × d² / 4 ≈ 0,785 × d² (площадь круга).

Так будет найдено сечение однопроволочного провода.

Если у провода многопроволочная жила, то её надо распушить, посчитать проволочки в косе и измерить у одной проволоки её диаметр.

Тогда в формулу добавляется число N проволок, упакованных в кабеле.

S = N× ℼ × d² / 4 ≈ N× 3,14 × d² / 4 ≈ 0,785 × N× d²

Сечение кабеля

Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.

Многие электрики для «прикидки» нужного сечения считают, что 1мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т.д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0мм².

При прокладке кабеля в трубе (т.е. в любых закрытых пространствах) возможные токовые нагрузки на кабель должны быть меньше, чем при прокладке открыто. Это связано с тем, что кабель в процессе эксплуатации нагревается, а теплоотдача в стене или в земле значительно ниже, чем на открытом пространстве.

Таблица нагрузок по сечению кабеля:

Сечение кабеля, мм²	Проложенные открыто	Проложенные в трубе
	медь	алюминий	медь	алюминий
	ток, А	мощность, кВт	ток, А	мощность, кВт	ток, А	мощность, кВт	ток, А	мощность, кВт
		220В	380В		220В	380В		220В	380В		220В	380В
0. 5	11	2.4
0.75	15	3.3
1	17	3.7	6.4				14	3	5.3
1.5	23	5	8.7				15	3.3	5.7
2.5	30	6.6	11	24	5.2	9.1	21	4.6	7.9	16	3.5	6
4	41	9	15	32	7	12	27	5.9	10	21	4.6	7.9
6	50	11	19	39	8.5	14	34	7.4	12	26	5.7	9.8
10	80	17	30	60	13	22	50	11	19	38	8. 3	14
16	100	22	38	75	16	28	80	17	30	55	12	20
25	140	30	53	105	23	39	100	22	38	65	14	24
35	170	37	64	130	28	49	135	29	51	75	16	28

При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т. п.

Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:
поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;
поправочный коэффициент на температуру окружающей среды;
поправочный коэффициент для кабелей, прокладываемых в земле;
поправочный коэффициент на различное число работающих кабелей, проложенных рядом.

Как выбрать сечения проводника

Существует ещё несколько критериев, которым должно соответствовать сечение используемых проводов:

Длина кабеля. Чем больше провод по длине, тем большие в нём наблюдаются потери тока. Это происходит опять-таки в результате увеличения сопротивления, нарастающего по мере увеличения длины проводника. Особенно это ощущается при использовании алюминиевой проводки. При применении медных проводов для организации электропроводки в квартире, длина, как правило, не учитывается — стандартного запаса в 20–30% (при скрытой проводке) с лихвой достаточно, чтобы компенсировать возможные увеличения сопротивления, связанные с длиной провода.
Тип используемых проводов. В бытовом электроснабжении используются 2 типа проводников — на основе меди или алюминия. Медные провода качественнее и обладают меньшим сопротивлением, но зато алюминиевые дешевле. При полном соответствии нормам, алюминиевая проводка справляется со своими задачами не хуже медной, так что необходимо тщательно взвесить свой выбор перед покупкой провода.
Конфигурация электрощита. Если все провода, питающие потребителей, подключены к одному автомату, то именно он и будет являться слабым местом в системе. Сильная нагрузка приведёт к нагреву клеммных колодок, а несоблюдение номинала к его постоянному срабатыванию. Рекомендуется разделять электропроводку на несколько «лучей» с установкой отдельного автомата.

Для того, чтобы определить точные данные для выбора сечения кабелей электрической проводки, необходимо учитывать любые, даже самые незначительные параметры, такие как:

Вид и тип изоляции электрической проводки;
Длина участков;
Способы и варианты прокладки;
Особенности температурного режима;
Уровень и процент влажности;
Максимально возможная величина перегрева;
Разница в мощностях всех приемников тока, относящихся к одной и той же группе. Все эти и многие другие показатели позволяют значительно увеличить эффективность и пользу от использования энергии в любых масштабах. Кроме того, правильные расчеты помогут избежать случаев перегревания или быстрого истирания изоляционного слоя.

Для того, чтобы правильно определить оптимальное кабельное сечение для любых человеческих бытовых нужд, необходимо во всех общих случаях использовать стандартизированные следующие правила:

для всех розеток, которые будут монтироваться в квартире, необходимо использовать провода с соответствующим сечением в 3,5 мм²;
для всех элементов точечного освещения необходимо использовать кабеля электрической проводки с сечением в 1,5 мм²;
что же касается приборов повышенной мощности, то для них следует использовать кабеля с сечением в 4-6 мм².

Если в процессе монтажа или расчетов возникают некоторые сомнения, лучше не действовать вслепую. Идеальным вариантом будет обратиться к соответствующей таблице расчетов и стандартов.

Сечение жил, проводящих ток (мм)	Медные жилы проводов и кабелей
Напряжение 220 В	Напряжение 380 В
Ток (А)	Мощность (кВТ)	Ток (А)	Мощность (кВТ)
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33
16	80	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	265	57,2	220	145,2
120	300	66	260	171,6

Таблица сечения алюминиевого кабеля

Сечение жил, проводящих ток (мм)	Алюминиевые жилы проводов и кабелей
Напряжение 220 В	Напряжение 380 В
Ток (А)	Мощность (кВТ)	Ток (А)	Мощность (кВТ)
2,5	22	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44	170	112,2
120	230	50,6	200	132

От верно подобранного сечения кабеля напрямую зависит безопасность объекта — поэтому необходимо подойти к процедуре выбора со всей ответственностью. Рекомендуется также проконсультироваться со специалистами перед приобретением проводов — опытный электрик подскажет наиболее оптимальный вариант.

Экономия при покупке часто выходит боком — нередко владельцы квартир или домов приобретают алюминиевый кабель взамен медного, не учитывая тот факт, что его сечение должно быть больше. В итоге смонтированная электропроводка сильно греется, и в течение достаточно малого времени требуется полная замена проводов, что не слабо ударит по кошельку собственника жилья. К тому же, это ещё и чрезвычайно опасно – многие любители сэкономить остались в итоге без крыши над головой.

Если возникли сомнения в собственных силах, рекомендуется обратиться к специалисту — только в этом случае можно гарантировать безопасность для жильцов и продолжительность работы новой электропроводки.

Правило выбора площади сечения провода для максимального тока

Подобрать нужную площадь сечения медного провода исходя из максимального тока можно, используя такое простое правило:

Необходимая площадь сечения провода равна максимальному току, деленному на 10.

Это правило дается без запаса, впритык, поэтому полученный результат необходимо округлять в большую сторону до ближайшего типоразмера. Например, ток 32 Ампер. Нужен провод сечением 32/10 = 3,2 мм2. Выбираем ближайший (естественно, в бОльшую сторону) – 4 мм2. Как видно, это правило вполне укладывается в табличные данные.

То же правило можно озвучить для поиска максимального тока через медный провод при известной его площади:

Максимальный ток равен площади сечения умножить на 10.

И в заключение – опять про старый добрый алюминиевый провод.

Алюминий пропускает ток хуже, чем медь. Этого знать достаточно, но вот немного цифр. Для алюминия (того же сечения, что и медный провод) при токах до 32 А максимальный ток будет меньше, чем для меди всего на 20%. При токах до 80 А алюминий пропускает ток хуже на 30%.

Для алюминия эмпирическое правило будет таким:

Максимальный ток алюминиевого провода равен площади сечения умножить на 6.

Считаю, что знаний, приведенных в данной статье, вполне достаточно, чтобы выбрать провод по соотношениям “цена/толщина”, “толщина/рабочая температура” и “толщина/максимальный ток и мощность”.

Расчет сечения провода электропроводки по мощности подключаемых электроприборов

Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности.

Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке. В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра.

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или kVA). 1 кВт=1000 Вт.

Таблица потребляемой мощности/силы тока бытовыми электроприборами

Электроприбор	Потребляемая мощность, Вт	Сила тока, А
Стиральная машина	2000 – 2500	9,0 – 11,4
Джакузи	2000 – 2500	9,0 – 11,4
Электроподогрев пола	800 – 1400	3,6 – 6,4
Стационарная электрическая плита	4500 – 8500	20,5 – 38,6
СВЧ печь	900 – 1300	4,1 – 5,9
Посудомоечная машина	2000 – 2500	9,0 – 11,4
Морозильники, холодильники	140 – 300	0,6 – 1,4
Мясорубка с электроприводом	1100 – 1200	5,0 – 5,5
Электрочайник	1850 – 2000	8,4 – 9,0
Электрическая кофеварка	630 – 1200	3,0 – 5,5
Соковыжималка	240 – 360	1,1 – 1,6
Тостер	640 – 1100	2,9 – 5,0
Миксер	250 – 400	1,1 – 1,8
Фен	400 – 1600	1,8 – 7,3
Утюг	900 –1700	4,1 – 7,7
Пылесос	680 – 1400	3,1 – 6,4
Вентилятор	250 – 400	1,0 – 1,8
Телевизор	125 – 180	0,6 – 0,8
Радиоаппаратура	70 – 100	0,3 – 0,5
Приборы освещения	20 – 100	0,1 – 0,4

Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.

Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит:

7 А + 8 А + 3 А + 4 А = 22 А

С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.

Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В

При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.

Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В

Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность

Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.

Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А.

Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».

Как узнать мощность?

Мощность измеряется в ваттах, киловаттах (Вт, кВт, w, kWt). На каждом современном электрооборудовании (бытовом и промышленном) мощность указывается на бирке наряду с остальными характеристиками изделия. Если данный параметр по каким-либо причинам отсутствует, рекомендуем воспользоваться Таблицей 1.

Таблица 1 – усредненные значения мощностей бытовых электроприборов:

Электроприбор	Усредненная мощность, Вт
1.	Бойлер	1500
2.	Водонагреватель (проточный)	5000
3.	Газонокосилка	1500
4.	Дрель	800
5.	Духовка	2000
6.	Камин масляной	900
7.	Компьютер (ноутбук)	500
8.	Микроволновая печь	1500
9.	Насос водяной	1000
10.	Сварочный аппарат	2500
11.	Стиральная машина	2500
12.	Перфоратор	1300
13.	Принтер	500
14.	Телевизор	300
15.	Тостер	800
16.	Холодильник	700
17.	Фен бытовой	1200
18.	Фен промышленный	1500
19.	Электрическая жаровня (духовка)	2000
20.	Электрическая плита	2000
21.	Электрический чайник	1400

Выбор сечения кабеля по мощности

Рассматривать далее буду квартиру, так как на предприятиях люди грамотные и всё знают. Чтобы прикинуть мощность необходимо знать мощность каждого электроприемника, сложить их вместе. Единственным минусом при выборе кабеля большего сечения, чем необходимо, является экономическая нецелесообразность. Так как больший кабель больше стоит, но меньше греется. А если выбрать правильно то выйдет и дешевле и греться не будет сильно. В меньшую же сторону округлять нельзя, так как кабель будет больше греться от протекания в нем тока и быстрее придет в неисправное состояние, которое может повлечь за собой неисправность электроприбора и всей проводки.

Первым шагом при выборе сечения кабеля будет определение мощности подключенных к нему нагрузок, а также характер нагрузки — однофазная, трехфазная. Трехфазная это может быть плита в квартире или станок в гараже в частном доме.

Если все приборы уже приобретены, то можно узнать мощность каждого по паспорту, который идет в комплекте, или, зная тип, можно найти в интернете паспорт и посмотреть мощность там.

Если приборы не куплены, но покупать их входит в ваши планы, то можно воспользоваться таблицей, где занесены наиболее популярные приборы. Выписываем значения мощностей и складываем те величины, которые одновременно могут включаться в одну розетку. Приведенные ниже значения носят справочный характер, при расчете следует брать большее значение (если указан диапазон мощности). И всегда лучше посмотреть в паспорт, чем брать средние показатели из таблиц.

Электроприбор	Вероятная мощность, Вт
Стиральная машина	4000
Микроволновка	1500-2000
Телевизор	100-400
Экран	Э
Холодильник	150-2000
Чайник электрический	1000-3000
Обогреватель	1000-2500
Плита электрическая	1100-6000
Компьютер (тут всякое возможно)	400-800
Фен для волос	450-2000
Кондиционер	1000-3000
Дрель	400-800
Шлифовальная машина	650-2200
Перфоратор	600-1400

Выключатели, которые идут после вводного удобно разделять на группы. Отдельные выключатели для питания плиты, стиралки, бойлера и других мощных приборов. Отдельные для питания освещения отдельных комнат, отдельные для групп розеток комнат. Но это в идеале, в реальности бывает просто вводной и три автомата. Но что-то я отвлекся…

Зная значение мощности, которая будет подключаться к данной розетке мы выбираем по таблице сечение с округлением в большую сторону.

За основу возьму таблицы 1.3.4-1.3.5 из 7-го издания ПУЭ. Эти таблицы даны для проводов, шнуров алюминиевых или медных с резиновой и (или) ПВХ изоляцией. То есть то что мы используем в домашней проводке — к данному типу подходит и любимые электриками медные NYM и ВВГ, и алюминиевый АВВГ.

Кроме таблиц нам понадобятся две формулы активной мощности: для однофазной (P=U*I*cosf) и трехфазной сети (та же формула, только еще умножить на корень из трех, который равен 1,732). Косинус принимаем единице, будет у нас для запаса.

Хотя существуют таблицы, где для каждого типа розетки (розетка для станка, розетка для того, для сего) описан свой косинус. Но больше единицы он быть не может, поэтому не страшно, если примем его 1.

Еще перед взглядом в таблицу стоит определиться как и в каком количестве у нас будут проложены наши провода. Варианты есть следующие — открыто или в трубе. А в трубе можно двух- или трех- или четырех одножильных, одного трехжильного или одного двухжильного. Для квартиры нам на выбор либо два одножильных в трубе — это на 220В, либо четыре одножильных в трубе — на 380В. При прокладке в трубе, необходимо, чтобы процентов 40 оставалось свободного пространства в этой самой трубе, это для отсутствия перегрева. Если прокладывать необходимо провода в другом количестве или другим способом то смело открывайте ПУЭ и пересчитывайте для себя, или же выбирайте не по мощности, а по току, о чем пойдет речь чуть позже в этой статье.

Выбирать можно как медный, так и алюминиевый кабель. Хотя, в последнее время большее применение получает медный, так как для одной и той же мощности потребуется меньшее сечение. К тому же медь имеет лучшие электропроводящие свойства, механическую прочность, меньше подвержена окислению, и плюс ко всему срок службы медного провода выше по сравнению с алюминием.

Определились с тем, медь или алюминий, 220 или 380В? Что же, смотрим в таблицу и выбираем сечение. Но учитываем, что в таблице у нас приведены значения для двух или четырех одножильных проводов в трубе.

Посчитали мы нагрузку например в 6кВт для розетки на 220В и смотрим 5,9 мало, хоть и близко, выбираем 8,3кВт — 4мм2 для меди. А если решили алюминий, то 6,1кВт — тоже 4мм2. Хотя выбрать стоит медь, так как ток при таком же сечении будет допустимый на 10А больше.

Расчет сечения кабеля по мощности и длине

Правила устройства электроустановок описывают все факторы, оказывающие влияние на выбор сечения кабеля для монтажа электропроводки. Основным из них является нагрузка, используемая в сети. Получить ее можно, зная мощность электрооборудования.

Влияние оказывают и другие факторы:

Количество жил: от этого зависит, насколько сильно нагревается провод.
Способ укладки: кабели, уложенные под землей, выдерживают большую нагрузку. Провода, уложенные в короб, нагреваются друг о друга. Если в коробе находится больше четырех проводов, для расчета сечения применяется поправочный коэффициент, указанный в ПУЭ.
Процент падения напряжения.
Температура воздуха, при которой будет эксплуатироваться сеть.

К электрическим сетям предъявляются следующие требования:

безопасность;
надежность;
экономичность.

Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода – это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( “Правила устройства электроустановок“). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

Напряжение питания (однофазное или трехфазное).
Материал проводника.
Ток нагрузки, измеряемый в амперах (А), или мощность – в киловаттах (кВт).
Месторасположение кабеля.

В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину – 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно “Правилам устройства электроустановок“, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на порядок больше, чем у ВА.

Длина кабеля влияет на потерю напряжения. Таким образом, на конце проводника напряжение может уменьшиться и оказаться недостаточным для работы электроприбора. Для бытовых электросетей этими потерями можно пренебречь. Достаточно будет взять кабель на 10-15 см длиннее. Этот запас израсходуется на коммутацию и подключение. Если концы провода подсоединяются к щитку, то запасная длина должна быть еще больше, т. к. будут подключаться защитные автоматы.

При укладке кабеля на большие расстояния приходиться учитывать падение напряжения. Каждый проводник характеризуется электрическим сопротивлением. На данный параметр влияют:

Длина провода, единица измерения – м. При её увеличении растут потери.
Площадь поперечного сечения, измеряется в мм². При её увеличении падение напряжения уменьшается.
Удельное сопротивление материала (справочное значение). Показывает сопротивление провода, размеры которого 1 квадратный миллиметр на 1 метр.

Падение напряжения численно равняется произведению сопротивления и тока. Допустимо, чтобы указанная величина не превышала 5%. В противном случае надо брать кабель большего сечения. Алгоритм расчета сечения провода по максимальной мощности и длине:

В зависимости от мощности P, напряжения U и коэффициента cosф находим ток по формуле: I=P/(U*cosф). Для электросетей, которые используются в быту, cosф = 1. В промышленности cosф рассчитывают как отношение активной мощности к полной. Последняя состоит из активной и реактивной мощностей.
С помощью таблиц ПУЭ определяют сечение провода по току.
Рассчитываем сопротивление проводника по формуле: Rо=ρ*l/S, где ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Необходимо учесть ток факт, что ток идет по кабелю не только в одну сторону, но и обратно. Поэтому общее сопротивление: R = Rо*2.
Находим падение напряжения из соотношения: ΔU=I*R.
Определяем падение напряжения в процентах: ΔU/U. Если полученное значение превышает 5%, тогда выбираем из справочника ближайшее большее поперечное сечение проводника.

Выбираем сечение кабеля по мощности

Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.

Выбор сечения кабеля зависит от мощности и силы тока

Собираем данные

Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.

Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике

Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

Таблица потребляемой мощности различных электроприборов

Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.

Суть метода

Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику

При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату. Для перевода киловатты умножают на 1000, и получают ватты

Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт

Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.

Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.

Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.

Сечение кабеля, мм2	Диаметр проводника, мм	Медный провод	Алюминиевый провод
Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
220 В	380 В	220 В	380 В
0,5 мм2	0,80 мм	6 А	1,3 кВт	2,3 кВт
0,75 мм2	0,98 мм	10 А	2,2 кВт	3,8 кВт
1,0 мм2	1,13 мм	14 А	3,1 кВт	5,3 кВт
1,5 мм2	1,38 мм	15 А	3,3 кВт	5,7 кВт	10 А	2,2 кВт	3,8 кВт
2,0 мм2	1,60 мм	19 А	4,2 кВт	7,2 кВт	14 А	3,1 кВт	5,3 кВт
2,5 мм2	1,78 мм	21 А	4,6 кВт	8,0 кВт	16 А	3,5 кВт	6,1 кВт
4,0 мм2	2,26 мм	27 А	5,9 кВт	10,3 кВт	21 А	4,6 кВт	8,0 кВт
6,0 мм2	2,76 мм	34 А	7,5 кВт	12,9 кВт	26 А	5,7 кВт	9,9 кВт
10,0 мм2	3,57 мм	50 А	11,0 кВт	19,0 кВт	38 А	8,4 кВт	14,4 кВт
16,0 мм2	4,51 мм	80 А	17,6 кВт	30,4 кВт	55 А	12,1 кВт	20,9 кВт
25,0 мм2	5,64 мм	100 А	22,0 кВт	38,0 кВт	65 А	14,3 кВт	24,7 кВт

Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.

В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.

Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.

Онлайн расчет сечения кабеля по мощности, току и длине провода

Правильный подбор электрического кабеля важен для того чтобы обеспечить достаточный уровень безопасности, экономически эффективно использовать кабель и полноценно применить все возможности кабеля. Грамотно рассчитанное сечение должно быть способно постоянно работать под полной нагрузкой, без повреждений, выдерживать короткие замыкания в сети, обеспечивать нагрузку с соответствующим напряжением тока (без чрезмерного падения напряжения тока) и обеспечивать работоспособность защитных приспособлений во время недостатка заземления. Именно поэтому производится скрупулёзный и точный расчёт сечения кабеля по мощности, что сегодня можно сделать при помощи нашего онлайн-калькулятора достаточно быстро.
Вычисления делаются индивидуально по формуле расчёта сечения кабеля отдельно для каждого силового кабеля, для которого нужно подобрать определённое сечение, или для группы кабелей со схожими характеристиками. Все методы определения размеров кабеля в той или иной степени следуют основным 6 пунктам:

Сбор данных о кабеле, условиях его установки, нагрузки, которую он будет нести, и т. д
Определение минимального размера кабеля на основе расчёта силы тока
Определение минимального размера кабеля основанные на рассмотрении падения напряжения тока
Определение минимального размера кабеля на основе повышении температуры короткого замыкания
Определение минимального размера кабеля на основе импеданса петли при недостатке заземления
Выбор кабеля самых больших размеров на основе расчётов пунктов 2, 3, 4 и 5

Онлайн калькулятор расчета сечения кабеля по мощности

Чтобы применить онлайн калькулятор расчёта сечения кабеля необходимо произвести сбор информации, необходимой для выполнения расчёта размеров. Как правило, необходимо получить следующие данные:

Детальную характеристику нагрузки, которую будет поставлять кабель
Назначение кабеля: для трёхфазного, однофазного или постоянного тока
Напряжение тока системы и (или) источника
Полный ток нагрузки в кВт
Полный коэффициент мощности нагрузки
Пусковой коэффициент мощности
Длина кабеля от источника к нагрузке
Конструкция кабеля
Метод прокладки кабеля

Расчет сечения кабеля онлайн, калькулятор по диаметру

На сегодняшний день удобным способом подбора кабеля является калькулятор. С его помощью расчет и выбор силового кабеля производится в онлайн режиме.

Калькулятор сечения кабеля по диаметру позволяет выбрать все необходимые параметры, включая напряжение, ток, диаметр, а также многие другие важные детали.

Для того чтобы использовать калькулятор электроэнергии, достаточно воспользоваться интернет поиском. В открытом доступе доступны различные виды данной программы. В зависимости от потребностей, пользователь может выбрать:

Калькулятор веса,
Обыкновенный математический калькулятор для вычислений,
Калькулятор мощности,
Калькулятор величин и другие.

Также есть возможность скачать или купить калькулятор.

Расчет кабеля онлайн. Особенности и параметры.

Расчет кабеля при помощи калькулятора позволяет правильно произвести расчет потребляемой мощности и предусмотреть все необходимые детали и подобрать соответствующие параметры, включая следующие:

Сечение провода по нагреву и потерям напряжения. Необходимо учитывать максимально возможный нагрев в нормальном и экстренном режимах. Важно помнить и о неравномерном распределении, возникающем вследствие различного нагрева отдельных линий и повышенного сопротивления. Чрезмерный нагрев может повредить как изоляцию, так и соединения, что в итоге может привести к возгоранию. Чтобы сделать правильный выбор, следует воспользоваться специальными таблицами допустимой нагрузки. Таким образом, правильно подобранный по нагреву кабель обеспечит надёжную изоляцию, контакт, а также предотвратит возникновение аварийной ситуации. Здесь требуется учитывать расчётный ток линии, материал, температуру среды и способ прокладки провода.
Что касается второго параметра, наряду с нагревом, всегда стоит учитывать относительные линейные потери напряжения. Их можно рассчитать по формуле: . U – это напряжение источника электроэнергии, а Uном — напряжение в точке соединения приемника.
Нагрузочная способность провода заданного сечения. Провода различных сечений обладают разной максимально допустимой нагрузкой. Именно поэтому этот параметр особенно важен, когда необходимо сделать выбор и расчёт сечения кабеля. Так, чем больше энергопотребление в помещении, тем большего сечения кабель будет необходим. Сечение жилы любого провода может быть вычислено по диаметру. Обычно величину диаметра умножают на саму себя и на 0,785. Полученную величину также округляют до целого числа. Калькулятор сечения кабеля по диаметру можно произвести онлайн. Что же касается многожильного провода, то сначала необходимо выполнить расчёт сечения одной проволочки, а затем умножить полученное число на их общее количество.
Расчёт потерь и максимальных параметров линии. Потери определяются на активном сопротивлении проводов. Проводя расчет необходимого сечения кабеля, всегда необходим запас как самого сечения, так и длины для тока. Потери же рассчитываются по номинальному значению тока. При онлайн расчете сечения кабеля, можно самостоятельно устанавливать процент потерь.

При расчете сечения силового кабеля, важно обращать внимание на такой параметр как максимальная нагрузка на кабель, которую способен выдержать тот или иной провод. Для этого необходимо учитывать ваши требования, а также возможности вашей сети. В случае если в помещении или на линии установлен автомат, обеспечивающий безопасность электропроводки, следует помнить о его максимально допустимых значениях при выборе кабеля. В противном случае может произойти поломка автомата и возгорание. Полезным будет произвести расчет нагрузки кабеля онлайн.

Разновидности кабелей

Существуют различные типы кабелей, в числе которых:

силовые,
контрольные,
специализированные и др.

В зависимости от типа, они служат для разнообразных целей. Например, силовой кабель отлично подходит для передачи значительного объема тока, тогда как контрольный обеспечит передачу небольшого. Помимо этого, кабели могут различаться по среде прокладки (земля, воздух) и по виду материала (алюминий, медь и т.п.). Алюминиевые провода обычно обладают меньшим весом, что является их главным преимуществом. Это позволяет успешно использовать такие кабели для прокладки линий электропередач. Кроме того, алюминий в разы дешевле меди и имеет стойкость к коррозии. Что касается медной проводки, она всё же является наиболее предпочтительной и безопасной. Во-первых, такой металл имеет меньшее сопротивление, то есть пропускает больше тока, чем алюминиевый аналог. Во-вторых, медные провода износостойки и служат в течение долгого времени. Во время окисления медь не теряет токопроводящих свойств.

Виды сечений

Существует два основных вида сечений – одножильный и многожильный. Кроме того, выделяют круглый и плоский провод.

Сечение круглого типа при расчете кабеля в квартире или другом помещении производится при помощи подсчёта диаметра. Величину диаметра провода умножают на саму себя и на 0,785. Полученную величину часто округляют до целого числа. Калькулятор также часто используется для проведения подобных подсчётов. Многожильный круглый кабель считается по тому же принципу. Сначала необходимо найти диаметр одной жилы, а затем умножить его на общее количество.

Оболочки провода

Оболочка предотвращает кабели от пагубного воздействия влаги, солнца, механических повреждений и различных веществ.

Среди наиболее популярных материалов для оболочек встречаются:

металл (чаще применяется для высоковольтных кабелей и прокладывается в земле),
ПВХ пластикат (используется на общепромышленных проводниках, создан для неподвижного подключения и стоек к низким температурам),
резина (подходит для проводников при создании подвижного соединения, так как обладает высокой пластичностью).

Таким образом, при выборе и расчете сечения кабеля по мощности и длине, а также другим параметрам, важно учитывать вид оболочки.

Примеры проводов и кабелей

Силовой с ПВХ и изоляцией из резиновой смеси:

ВВГ, ВВГнг,
ВВГнг-LS, АВВГ,
ВВГнг-П,
АВВГнг,
ВБбШв и другие.

Телефонный:

ТПпП,
ТПпПз,
ТПпэПзБбШп,
ТСВнг и др.

Кабель с изоляцией из бумаги:

АСБ,
АСБ2л,
СБ,
СБГ и др.

Разновидности кабеля АВВГ и ВВГ:

ВВГ провод относится ктипу силовых. Он обладает изоляцией и оболочкой, выполненными из ПВХ, имеет медную жилу, а также не имеет внешней защиты. Среди его разновидностей существуют следующие:

ВВГнг: высокая негорючесть,

ВВГнгд, нг-нд или нг-ls – не поддерживающий горение и не выделяет дым,

ВВГп: самый ходовой, отличается от ВВГ плоской формой,

ВВГз: наличие жгутов из ПВХ/резины между изоляцией и оболочкой (кембриком),

АВВГ: тот же самый ВВГ, но материал жилы алюминий. Бывает в нг и нгд исполнениях.

Количество жил

Провода подразделяются на одножильные и многожильные. Однако количество жил в них может быть различным. К примеру, ВВГ кабель может иметь до четырёх, пяти жил. Это медный круглый кабель для прокладки в земле. Обладающий двойной изоляцией. СИП, известный как самонесущий изолированный провод, может иметь от одной (СИП-3 1х50-20) до четырех жил (СИП-5 4х35). Обладающий одинарной изоляцией.

Напряжение

Рассмотрим показатели наиболее популярных проводов:

Тип	Показатели
ВВГ	до 1Кв
ВВГнг-LS	До 1кВ
NYM	660 В
660В
ВББШв	660-1000В

Чем большего сечения провод вы выберите, тем больше будет его пропускная способность.

При расчёте сечения кабеля через программу или самостоятельно, желательно обратить внимание на показатели напряжения. В противном случае расчет мощности кабеля окажется неверным и не соответствовать вашим требованиям.

Расчет веса кабеля

Вес имеет большое значение. Он влияет на то, в каком месте можно разместить тот или иной кабель. Например, провода с жилой из алюминия во много раз легче медных, что является их главным преимуществом. Благодаря этому они прекрасно подходят для размещения в воздухе или на стенах. Медные же кабели тяжелее, поэтому их чаще монтируют в земле. Однако они считаются более прочными.

Рассмотрим некоторые разновидности проводов и их вес:

Название	Вес, кг
ШВВП (2х05-3х4)	25-163
ПВС (2х075-5х6)	57-489
АПВ (2,5-120)	15-428
АППВ (2х2,5-3х6)	31-86
ППВ (2х075-3х4)	21-137
ВВГ(1х1,5-5х150)	44-8056

Вес во многом зависит не только от материала, но и от габаритов провода. Вес кабеля и провода — онлайн калькулятор веса и диаметра кабельной продукции

Заключение

Приобретая кабель для своих нужд, необходимо обращать внимание на многие детали. Для каждого потребителя важно купить провод, который прослужит долго и подойдёт для поставленных целей. Благодаря тому, что сегодня в сети можно найти огромное количество полезных программ, таких как калькулятор площади, калькулятор систем и многие другие, каждый без проблем сможет произвести все необходимые расчёты.

Расчёт сечения кабеля, его мощности, сечения провода, веса, а также других параметров позволяет в кратчайшие сроки определиться с типом и объёмом необходимого провода. Воспользовавшись программой расчет сечения кабеля по мощности и другим показателям, каждый сможет профессионально проложить проводку у себя дома или в любом другом месте. Программа для расчета потребляемой мощности, поможет Вам правильно подобрать необходимые электроматериалы. С помощью этой программы, Вы сможете правильно рассчитать сечения кабеля. Если возникли сложности в работе с программой или другие вопросы, звоните на горячую линию 0 800 750 132 (бесплатно с мобильных и стационарных телефонов)

Таблицы сечения медного и алюминиевого кабеля

При определении большинства параметров расчётов пригодится таблица расчёта сечения кабеля, представленная на нашем сайте. Так как основные параметры рассчитываются на основании потребности потребителя тока все исходные могут быть достаточно легко посчитаны. Однако так же важную роль влияет марка кабеля и провода, а также понимание конструкции кабеля.

Основными характеристиками конструкции кабеля являются:

Материал-проводника
Форма проводника
Тип проводника
Покрытие поверхности проводника
Тип изоляции
Количество жил

Ток, протекающий через кабель создаёт тепло за счёт потерь в проводниках, потерь в диэлектрике за счёт теплоизоляции и резистивных потерь от тока. Именно поэтому самым основным является расчёт нагрузки, который учитывает все особенности подвода силового кабеля, в том числе и тепловые. Части, которые составляют кабель (например, проводники, изоляция, оболочка, броня и т. д.), должны быть способны выдержать повышение температуры и тепло, исходящее от кабеля.

Пропускная способность кабеля — это максимальный ток, который может непрерывно протекать через кабель без повреждения изоляции кабеля и других компонентов. Именно этот параметр и является результатом при расчёте нагрузки, для определения общего сечения.

Кабели с более большими зонами поперечного сечения проводника имеют более низкие потери сопротивления и могут рассеять тепло лучше, чем более тонкие кабели. Поэтому кабель с 16 мм2 сечения будет иметь большую пропускную способность тока, чем 4 мм2 кабель.

Однако такая разница в сечении — это огромная разница в стоимости, особенно когда дело касается медной проводки. Именно поэтому следует произвести очень точный расчёт сечения провода по мощности, чтобы его подвод был экономически целесообразным.

Для систем переменного тока обычно используется метод расчёта перепадов напряжения на основе коэффициента мощности нагрузки. Как правило, используются полные токи нагрузки, но если нагрузка была высокой при запуске (например, двигателя), то падение напряжения на основе пускового тока (мощность и коэффициент мощности, если это применимо), должны также быть просчитаны и учтены, так как низкое напряжение так же является причиной выхода из строя дорогостоящего оборудования, несмотря на современные уровни его защиты.

С какой целью делается расчет сечения кабеля

В чем же такая неоспоримая важность этого умения? А встречный вопрос – вам безопасность при пользовании электрической энергией важна? Он даже не предполагает какого-либо ответа, кроме «да, очень». Значит, думаем по порядку.

Основное русло для передачи электричества – это кабель и провод. Ток «разбегается» по ним к нашим розеткам, плитам, светильникам и так далее. Если не рассчитать всего, до чего должен добраться ток, можно запросто «перегрузить» проводку. Она начнет нагреваться, стараясь обеспечить потребность. Изоляция оплавится и повредится (мы говорим «перегорела»), а это чревато, понятно, немалыми опасностями. Так что расчет сечения кабеля по нагрузке важен настолько, насколько важна вам ваша безопасность.

Обзор

Данный калькулятор предназначен для расчета волнового сопротивления (импеданса) микрополосковой линии – плоского проводника, находящегося над полигоном земли с диэлектриком между ними (смотрите рисунок ниже). Хотя эта конструкция обычно изготавливается на базе печатных плат, она также может быть построена с использованием других материалов, если имеется проводник, отделенный от полигона земли некоторым диэлектрическим материалом.

Просто введите указанные значения толщины и ширины проводника (дорожки), высоты диэлектрической подложки и относительную диэлектрическую постоянную материала диэлектрика и нажмите кнопку «Расчет».

Рисунок 1 – Размеры микрополосковой линии

Применение

С помощью микрополосковых линий могут создаваться СВЧ антенны и ответвители, а также некоторые фильтры. Поскольку микрополосковые линии представляют собой просто фигуры металлизации на подложке, они намного дешевле традиционных волноводов, а также более компактны и легче. Тем не менее, микрополосковые линии не могут обрабатывать такие высокие уровни мощности, как волноводы. Микрополосковые линии также имеют проблемы с потерями мощности, перекрестными помехами и непреднамеренным излучением, поскольку они не заключены в экран, как волновод.

Помимо применения в СВЧ, микрополосковые линии также можно найти в конструкциях высокоскоростных цифровых печатных плат. Такое применение влечет за собой перемещение сигнала с минимальными искажениями и отсутствием перекрестных помех и/или излучения – области, где микрополосковые лини отличаются превосходством, пока не обрабатываются очень высокие частоты.

Использование калькулятора для расчетов сечения

Отсутствие правильных расчетов сечения проводников, используемых в электрических сетях, очень быстро приводит к перегрузке кабельных линий. В результате, наступает перегрев, изоляция оплавляется и теряет свои качества. Подобная ситуация известна, как перегорание провода, вызывающее серьезные негативные последствия. Поэтому обеспечение безопасности напрямую связано с расчетным сечением, которое должно полностью соответствовать токовым нагрузкам.

Точные вычисления можно выполнить с помощью онлайн калькулятора. Прежде всего, нужно ввести все необходимые данные. Сюда входит длина кабельных линий и материал проводника, а также токовая нагрузка и сетевое напряжение. Исходные данные дополняются коэффициентом мощности, допустимыми потерями напряжения, температурой кабеля и способом его прокладки.

В результатах расчетов отображается минимальное сечение кабеля, плотность тока в амперах на мм2, сопротивление проводника в омах. Одновременно выдаются данные о величине напряжения при нагрузке и процент потерь напряжения. Полученные результаты позволяют исключить ошибки в выборе кабелей и проводов, обеспечивают безопасную работу с электрической энергией.

Расчет провода по току. Расчет сечения провода по мощности и по плотности тока: правила, алгоритм, электротехнические тонкости

ГлавнаяРазноеРасчет провода по току

Онлайн расчет сечения кабеля по мощности, току и длине провода

Вычисления делаются индивидуально по формуле расчёта сечения кабеля отдельно для каждого силового кабеля, для которого нужно подобрать определённое сечение, или для группы кабелей со схожими характеристиками. Все методы определения размеров кабеля в той или иной степени следуют основным 6 пунктам:

Сбор данных о кабеле, условиях его установки, нагрузки, которую он будет нести, и т. д
Определение минимального размера кабеля на основе расчёта силы тока
Определение минимального размера кабеля основанные на рассмотрении падения напряжения тока
Определение минимального размера кабеля на основе повышении температуры короткого замыкания
Определение минимального размера кабеля на основе импеданса петли при недостатке заземления
Выбор кабеля самых больших размеров на основе расчётов пунктов 2, 3, 4 и 5

Онлайн калькулятор расчета сечения кабеля по мощности

Детальную характеристику нагрузки, которую будет поставлять кабель
Назначение кабеля: для трёхфазного, однофазного или постоянного тока
Напряжение тока системы и (или) источника
Полный ток нагрузки в кВт
Полный коэффициент мощности нагрузки
Пусковой коэффициент мощности
Длина кабеля от источника к нагрузке
Конструкция кабеля
Метод прокладки кабеля

Таблицы сечения медного и алюминиевого кабеля

Таблица сечения медного кабеляТаблица сечения алюминиевого кабеля

Основными характеристиками конструкции кабеля являются:

Материал-проводника
Форма проводника
Тип проводника
Покрытие поверхности проводника
Тип изоляции
Количество жил

Однако такая разница в сечении — это огромная разница в стоимости, особенно когда дело касается медной проводки. Именно поэтому следует произвести очень точный расчёт сечения провода по мощности, чтобы его подвод был экономически целесообразным.

Видео-обзоры по выбору сечения кабеля

Воспользуйтесь другими онлайн калькуляторами:

electrikmaster. ru

Расчет сечения провода по мощности и по плотности тока: формулы и примеры

Грамотный подбор кабеля для восстановления или прокладки электропроводки гарантирует безупречную работу системы. Приборы будут получать питание в полноценном объеме. Не случится перегрева изоляции с последующими разрушительными последствиями. Разумный расчет сечения провода по мощности избавит и от угроз воспламенения, и от лишних затрат на покупку недешевого провода. Давайте разберемся в алгоритме расчетов.

Упрощенно кабель можно сравнить с трубопроводом, транспортирующим газ или воду. Точно так же по его жиле перемещается поток, параметры которого ограничены размером данного токоведущего канала. Следствием неверного подбора его сечения являются два распространенных ошибочных варианта:

Слишком узкий токоведущий канал, из-за которого в разы возрастает плотность тока. Рост плотности тока влечет за собой перегрев изоляции, затем ее оплавление. В результате оплавления по минимуму появятся «слабые» места для регулярных утечек, по максимуму пожар.
Излишне широкая жила, что, в сущности, совсем неплохо. Причем, наличие простора для транспортировки электро-потока весьма положительно отражается на функционале и эксплуатационных сроках проводки. Однако карман владельца облегчится на сумму, примерно вдвое превышающую по факту требующиеся деньги.

Первый из ошибочных вариантов представляет собой откровенную опасность, в лучшем случае повлечет увеличение оплаты за электроэнергию. Второй вариант не опасен, но крайне нежелателен.

«Протоптанные» пути вычислений

Все существующие расчетные способы опираются на выведенный Омом закон, согласно которому сила тока, помноженная на напряжение, равняется мощности. Бытовое напряжение – величина постоянная, равная в однофазной сети стандартным 220 В. Значит, в легендарной формуле остаются лишь две переменные: это ток с мощностью. «Плясать» в расчетах можно и нужно от одной из них. Через расчетные значения тока и предполагаемой нагрузки в таблицах ПУЭ найдем требующийся размер сечения.

Обратите внимание, что сечение кабеля рассчитывают для силовых линий, т.е. для проводов к розеткам. Линии освещения априори прокладывают кабелем с традиционной величиной площади сечения 1,5 мм².

Если в обустраиваемом помещении нет мощного диско-прожектора или люстры, требующей питания в 3,3кВт и больше, то увеличивать площадь сечения жилы осветительного кабеля не имеет смысла. А вот розеточный вопрос – дело сугубо индивидуальное, т.к. подключать к одной линии могут такие неравнозначные тандемы, как фен с водонагревателем или электрочайник с микроволновкой.

Тем, кто планирует нагрузить силовую линию электрической варочной поверхностью, бойлером, стиральной машиной и подобной «прожорливой» техникой, желательно распределить всю нагрузку на несколько розеточных групп.

Если технической возможности разбить нагрузку на группы нет, бывалые электрики рекомендуют без затей прокладывать кабель с медной жилой сечением 4-6 мм². Почему с медной токоведущей сердцевиной? Потому что строгим кодексом ПУЭ прокладка кабеля с алюминиевой «начинкой» в жилье и в активно используемых бытовых помещениях запрещена. Сопротивление у электротехнической меди гораздо меньше, тока она пропускает больше и не греется при этом, как алюминий. Алюминиевые провода используются при устройстве наружных воздушных сетей, кое-где они еще остались в старых домах.

Обратите внимание! Площадь сечения и диаметр жилы кабеля – вещи разные. Первая обозначается в квадратных мм, второй просто в мм. Главное не перепутать!

Для поиска табличных значений мощности и допустимой силы тока можно пользоваться обоими показателями. Если в таблице указан размер площади сечения в мм², а нам известен только диаметр в мм, площадь нужно найти по следующей формуле:

Расчет размера сечения по нагрузке

Простейший способ подбора кабеля с нужным размером — расчет сечения провода по суммарной мощности всех подключаемых к линии агрегатов.

Алгоритм расчетных действий следующий:

для начала определимся с агрегатами, которые предположительно могут использоваться нами одновременно. Например, в период работы бойлера нам вдруг захочется включить кофемолку, фен и стиралку;
затем согласно данным техпаспортов или согласно приблизительным сведениям из приведенной ниже таблицы банально суммируем мощность одновременно работающих по нашим планам бытовых агрегатов;
предположим, что в сумме у нас вышло 9,2 кВт, но конкретно этого значения в таблицах ПУЭ нет. Значит, придется округлить в безопасную большую сторону – т.е. взять ближайшее значение с некоторым превышением мощности. Это будет 10,1 кВт и соответствующее ему значение сечения 6 мм².

Все округления «направляем» в сторону увеличения. В принципе суммировать можно и силу тока, указанную в техпаспортах. Расчеты и округления по току производятся аналогичным образом.

Как рассчитать сечение по току?

Табличные значения не могут учесть индивидуальных особенностей устройства и эксплуатации сети. Специфика у таблиц среднестатистическая. Не приведены в них параметры максимально допустимых для конкретного кабеля токов, а ведь они отличаются у продукции с разными марками. Весьма поверхностно затронут в таблицах тип прокладки. Дотошным мастерам, отвергающим легкий путь поиска по таблицам, лучше воспользоваться способом расчета размера сечения провода по току. Точнее по его плотности.

Допустимая и рабочая плотность тока

Начнем с освоения азов: запомним на практике выведенный интервал 6 — 10. Это значения, полученные электриками многолетним «опытным путем». В указанных пределах варьирует сила тока, протекающего по 1 мм² медной жилы. Т.е. кабель с медной сердцевиной сечением 1 мм² без перегрева и оплавления изоляции предоставляет возможность току от 6 до 10 А спокойно достигать ожидающего его агрегата-потребителя. Разберемся, откуда взялась и что означает обозначенная интервальная вилка.

Согласно кодексу электрических законов ПУЭ 40% отводится кабелю на неопасный для его оболочки перегрев, значит:

6 А, распределенные на 1 мм² токоведущей сердцевины, являются нормальной рабочей плотностью тока. В данных условиях проводник работать может бесконечно долго без каких-либо ограничений по времени;
10 А, распределенные на 1 мм² медной жилы, протекать по проводнику могут краткосрочно. Например, при включении прибора.

Потоку энергии 12 А в медном миллиметровом канале будет изначально «тесно». От тесноты и толкучки электронов увеличится плотность тока. Следом повысится температура медной составляющей, что неизменно отразиться на состоянии изоляционной оболочки.

Обратите внимание, что для кабеля с алюминиевой токоведущей жилой плотность тока отображает интервал 4 – 6 Ампер, приходящийся на 1 мм² проводника.

Выяснили, что предельная величина плотности тока для проводника из электротехнической меди 10 А на площадь сечения 1 мм², а нормальные 6 А. Следовательно:

кабель с жилой сечением 2,5 мм² сможет транспортировать ток в 25 А всего лишь несколько десятых секунды во время включения техники;
он же бесконечно долго сможет передавать ток в 15А.

Приведенные выше значения плотности тока действительны для открытой проводки. Если кабель прокладывается в стене, в металлической гильзе или в пластиковом кабель канале, указанную величину плотности тока нужно помножить на поправочный коэффициент 0,8. Запомните и еще одну тонкость в организации открытого типа проводки. Из соображений механической прочности кабель с сечением меньше 4 мм² в открытых схемах не используют.

Изучение схемы расчета

Суперсложных вычислений снова не будет, расчет провода по предстоящей нагрузке предельно прост.

Сначала найдем предельно допустимую нагрузку. Для этого суммируем мощность приборов, которые предполагаем одновременно подключать к линии. Сложим, например, мощность стиральной машины 2000 Вт, фена 1000 Вт и произвольно какого-либо обогревателя 1500 Вт. Получили мы 4500 Вт или 4,5 кВт.
Затем делим наш результат на стандартную величину напряжения бытовой сети 220 В. Мы получили 20,45…А, округляем до целого числа, как положено, в большую сторону.
Далее вводим поправочный коэффициент, если в нем есть необходимость. Значение с коэффициентом будет равно 16,8, округленно 17 А, без коэффициента 21 А.
Вспоминаем о том, что рассчитывали рабочие параметры мощности, а нужно еще учесть предельно допустимое значение. Для этого вычисленную нами силу тока умножаем на 1,4, ведь поправка на тепловое воздействие 40%. Получили: 23,8 А и 29,4 А соответственно.
Значит, в нашем примере для безопасной работы открытой проводки потребуется кабель с сечением более 3 мм², а для скрытого варианта 2,5 мм².

Не забудем о том, что в силу разнообразных обстоятельств порой включаем одновременно больше агрегатов, чем рассчитывали. Что есть еще лампочки и прочие приборы, незначительно потребляющие энергию. Запасемся некоторым резервом сечения на случай увеличения парка бытовой техники и с расчетами отправимся за важной покупкой.

Видео-руководство для точных расчетов

Какой кабель лучше купить?

Следуя жестким рекомендациям ПУЭ, покупать для обустройства личной собственности будем кабельную продукцию с «литерными группами» NYM и ВВГ в маркировке. Именно они не вызывают нареканий и придирок со стороны электриков и пожарников. Вариант NYM – аналог отечественных изделий ВВГ.

Лучше всего, если отечественный кабель будет сопровождать индекс НГ, это означает, что проводка будет пожароустойчивой. Если предполагается прокладывать линию за перегородкой, между лагами или над подвесным потолком, купите изделия с низким дымовыделением. У них будет индекс LS.

Вот таким нехитрым способом рассчитывается сечение токопроводящей жилы кабеля. Сведения о принципах вычислений помогут рационально подобрать данный важный элемент электросети. Необходимый и достаточный размер токоведущей сердцевины обеспечит питанием домашнюю технику и не станет причиной возгорания проводки.

Оцените статью: Поделитесь с друзьями!

stroy-banya.com

Расчет сечения кабеля. По мощности, току, длине

Как рассчитать кабель по току, напряжению и длине. Кабели, как известно, бывают разного сечения, материала и с разным количеством жил. Какой из них надо выбрать, чтобы не переплачивать, и одновременно обеспечить безопасную стабильную работу всех электроприборов в доме? Для этого необходимо произвести расчет кабеля. Расчет сечения проводят, зная мощность приборов, питающихся от сети, и ток, который будет проходить по кабелю. Необходимо также знать несколько других параметров проводки.

Основные правила

При прокладке электросетей в жилых домах, гаражах, квартирах чаще всего используют кабель с резиновой или ПВХ изоляцией, рассчитанный на напряжение не более 1 кВ. Существуют марки, которые можно применять на открытом воздухе, в помещениях, в стенах (штробах) и трубах. Обычно это кабель ВВГ или АВВГ с разной площадью сечения и количеством жил.Применяют также провода ПВС и шнуры ШВВП для подсоединения электрических приборов.

После расчета выбирается максимально допустимое значение сечения из ряда марок кабеля.

Основные рекомендации по выбору сечения находятся в Правилах устройства электроустановок (ПУЭ). Выпущено 6-е и 7-е издания, в которых подробно описывается, как прокладывать кабели и провода, устанавливать защиту, распределяющие устройства и другие важные моменты.

За нарушение правил предусмотрены административные штрафы. Но самое главное состоит в том, что нарушение правил может привести к выходу из строя электроприборов, возгоранию проводки и серьезным пожарам. Ущерб от пожара измеряется порой не денежной суммой, а человеческими жертвами.

Важность правильного выбора сечения

Почему расчет сечения кабеля так важен? Чтобы ответить, надо вспомнить школьные уроки физики.

Ток протекает по проводам и нагревает их. Чем сильнее мощность, тем больше нагрев. Активная мощность тока вычисляют по формуле:

P=UI cos φ=I²*R

R – активное сопротивление.

Как видно, мощность зависит от силы тока и сопротивления. Чем больше сопротивление, тем больше выделяется тепла, то есть тем сильнее провода нагреваются. Аналогично для тока. Чем он больше, тем больше греется проводник.

Сопротивление в свою очередь зависит от материала проводника, его длины и площади поперечного сечения.

R=ρ*l/S

ρ – удельное сопротивление;

l – длина проводника;

S– площадь поперечного сечения.

Видно, что чем меньше площадь, тем больше сопротивление. А чем больше сопротивление, тем проводник сильнее нагревается.

Если вы покупаете провод и замеряете его диаметр, то не забудьте, что площадь рассчитывается по формуле:

S=π*d²/4

d – диаметр.

Не стоит также забывать удельное сопротивление. Оно зависит от материала, из которого сделаны провода. Удельное сопротивление алюминия больше, чем меди. Значит, при одинаковой площади сильнее нагреваться будет алюминий. Сразу становится понятно, почему алюминиевые провода рекомендуют брать большего сечения, чем медные.

Чтобы каждый раз не вдаваться в длинный расчет кабеля, были разработаны нормы выбора сечения проводов в таблицах.

Расчет сечения провода по мощности и току

Расчет сечения провода зависит от суммарной мощности, потребляемой электрическими приборами в квартире. Ее можно рассчитать индивидуально, или воспользоваться средними характеристиками.

Для точности расчетов составляют структурную схему, на которой изображены приборы. Узнать мощность каждого можно из инструкции или прочитать на этикетке. Наибольшая мощность у электрических печек, бойлеров, кондиционеров. Суммарная цифра должна получиться в диапазоне приблизительно 5-15 кВт.

Зная мощность, по формуле определяют номинальную силу тока:

I=(PK)/(Ucos φ)

P – мощность в ваттах

U=220 Вольт

K=0,75 – коэффициент одновременного включения;

cos φ=1 для бытовых электроприборов;

Если сеть трехфазная, то применяют другую формулу:

I=P/(U√3cos φ)

U=380 Вольт

Рассчитав ток, надо воспользоваться таблицами, которые представлены в ПУЭ, и определить сечение провода. В таблицах указан допустимый длительный ток для медных и алюминиевых проводов с изоляцией различного типа. Округление всегда производят в большую сторону, чтобы был запас.

Можно также обратиться к таблицам, в которых сечение рекомендуют определять только по мощности.

Разработаны специальные калькуляторы, по которым определяют сечение, зная потребляемую мощность, фазность сети и протяженность кабельной линии. Следует обращать внимание на условия прокладки (в трубе или на открытом воздухе).

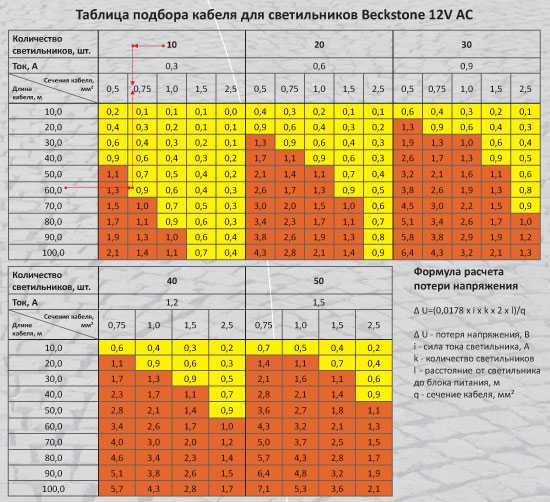

Влияние длины проводки на выбор кабеля

Если кабель очень длинный, то возникают дополнительные ограничения по выбору сечения, так как на протяженном участке происходят потери напряжения, которые в свою очередь приводят к дополнительному нагреву. Для расчета потерь напряжения используют понятие «момент нагрузки». Его определяют как произведение мощности в киловаттах на длину в метрах. Далее смотрят значение потерь в таблицах. Например, если потребляемая мощность составляет 2 кВт, а длина кабеля 40 м, то момент равняется 80 кВт*м. Для медного кабеля сечением 2,5 мм кв. это означает, что потери напряжения составляют 2-3%.

Если потери будут превышать 5%, то необходимо брать сечение с запасом, больше рекомендованного к использованию при заданном токе.

Расчетные таблицы предусмотрены отдельно для однофазной и трехфазной сети. Для трехфазной момент нагрузки увеличивается, так как мощность нагрузки распределяется по трем фазам. Следовательно, потери уменьшаются, и влияние длины уменьшается.

Потери напряжения важны для низковольтных приборов, в частности, газоразрядных ламп. Если напряжение питания составляет 12 В, то при потерях 3% для сети 220 В падение будет мало заметно, а для низковольтной лампы оно уменьшится почти вдвое. Поэтому важно размещать пускорегулирующие устройства максимально близко к таким лампам.

Расчет потерь напряжения выполняется следующим образом:

∆U = (P∙r0+Q∙x0)∙L/ Uн

P — активная мощность, Вт.

Q — реактивная мощность, Вт.

r0 — активное сопротивление линии, Ом/м.

x0 — реактивное сопротивление линии, Ом/м.

Uн – номинальное напряжение, В. (оно указывается в характеристиках электроприборов).

L — длинна линии, м.

Ну а если попроще для бытовых условий:

ΔU=I*R

R – сопротивление кабеля, рассчитывается по известной формуле R=ρ*l/S;

I – сила тока, находят из закона Ома;

Допустим, у нас получилось, что I=4000 Вт/220 В=18,2 А.

Сопротивление одной жилы медного провода длиной 20 м и площадью 1,5 мм кв. составило R=0,23 Ом. Суммарное сопротивление двух жил равняется 0,46 Ом.

Тогда ΔU=18,2*0,46=8,37 В

В процентном соотношении

8,37*100/220=3,8%

На длинных линиях от перегрузок и коротких замыканий устанавливают автоматические выключатели с тепловыми и электромагнитными расцепителями.

Похожие темы:

electrosam.ru

Калькулятор расчета сечения кабеля по мощности и току

Онлайн калькулятор считает сечение провода по току и мощности, так же по длине. Считает как алюминиевую проводку, так и силовые медные проводники. Делает подбор сечения (диаметра жилы) в зависимости от нагрузки. Не считает для 12в. Чтобы рассчитать, заполните все поля и сделайте выбор нужных параметров во всех выпадающих списках. Важно! Обращаем ваше внимание — расчеты данной программы по подбору кабелей, не являются прямым руководством к применению электрических проводников, с рассчитанной тут величиной площади сечения. Они являются лишь предварительным ориентиром к выбору сечения. Окончательный точный расчет по подбору сечения должен делать квалифицированный специалист, который сделает правильный выбор в каждом конкретном случае. Помните, при правильных расчетах вы получите результат для минимального сечения силовых кабелей. Превышать этот результат для расчетной электрической проводки, допускается.

ПУЭ таблица расчета сечения кабеля по мощности и току

Позволяет выбрать сечение по максимальному току и максимальной нагрузке.

для медных проводов:

для алюминиевых проводов:

Формула расчета сечения кабеля по мощности

Позволяет подобрать сечение по потребляемой мощности и напряжению.

Для однофазных электрических сетей (220 В):

I = (P × K и ) / (U × cos(φ) )

где:

cos(φ) — для бытовых приборов, равняется 1
U — фазовое напряжение, может колебаться в пределах от 210 V до 240 V
I — сила тока
P — суммарная мощность всех электрических приборов
K и — коэффициент одновременности, для расчетов принимается значение 0,75

Для 380 в трехфазных сетях:

I = P / (√3 × U × cos(φ))

Где:

Cos φ — угол сдвига фаз
P — сумма мощности всех электроприборов
I — сила тока, по которой выбирается площадь сечения провода
U — фазное напряжение, 220V

Расчет автомата по мощности и току

В таблице ниже указаны токи автомата по способу подключения в зависимости от напряжения.

220-help.su

Сечение кабеля по мощности, выбор по таблице. Расчет сечения кабеля по мощности.

=»nofollow»>

Опубликовано: 2013-08-08 23:00:3908.08.2013

Привет. Тема сегодняшней статьи «Сечение кабеля по мощности». Эта информация пригодиться как в быту, так и на производстве. Речь пойдет о том, как произвести расчет сечения кабеля по мощности и сделать выбор по удобной таблице.

Для чего вообще нужно правильно подобрать сечение кабеля?

Если говорить простым языком, это нужно для нормальной работы всего, что связано с электрическим током. Будь-то фен, стиральная машина, двигатель или трансформатор. Сегодня инновации не дошли еще до безпроводной передачи электроэнергии (думаю еще не скоро дойдут), соответственно основным средством для передачи и распределения электрического тока, являются кабели и провода.

При маленьком сечении кабеля и большой мощности оборудования, кабель может нагреваться, что приводит к потере его свойств и разрушению изоляции. Это не есть хорошо, так что правильный расчет необходим.

Итак, выбор сечения кабеля по мощности. Для подбора будем использовать удобную таблицу:

Таблица простая, описывать ее думаю не стоит.

Теперь нам нужно рассчитать общую потребляемую мощность оборудования и приборов, используемых в квартире, доме, цехе или в любом другом месте куда мы ведем кабель. Произведем расчет мощности.

Допустим у нас дом, выполняем монтаж закрытой электропроводки кабелем ВВГ. Берем лист бумаги и переписываем перечень используемого оборудования. Сделали? Хорошо.

Как узнать мощность? Мощность вы сможете найти на самом оборудовании, обычно имеется бирка, где записаны основные характеристики:

Мощность измеряется в Ваттах ( Вт, W ), или Киловаттах ( кВт, KW ). Нашли? Записываем данные, затем складываем.

Допустим, у вас получилось 20 000 Вт, это 20 кВт. Цифра говорит нам о том, сколько энергии потребляют все электроприемники вместе. Теперь нужно подумать сколько вы будете использовать приборов одновременно в течении длительного времени? Допустим 80 %. Коэффициент одновременности в таком случае равен 0,8 . Делаем расчет сечения кабеля по мощности:

Считаем: 20 х 0,8 = 16 (кВт)

Чтобы сделать выбор сечения кабеля по мощности, смотрим на наши таблицы:

=»nofollow»>

Для трехфазной цепи 380 Вольт это будет выглядеть вот так:

Как видите, не сложно. Хочу также добавить, советую выбирать кабель или провод наибольшего сечения жил, на случай если вы захотите подключить что-нибудь еще.

Как сделать правильный расчет сечения кабеля по мощности

Для правильного и безопасного монтажа кабелей для проводки обязательно нужно произвести предварительный расчет предполагаемой потребляемой мощности. Невыполнение требований по подбору сечения кабеля, используемого для проводки, может привести к оплавлению изоляции и пожару.

Расчет сечения кабеля для определенной системы электропроводки можно разбить на несколько этапов:

разбивка потребителей электроэнергии по группам;
определение максимального тока для каждого сегмента;
выбор сечения кабеля.

Распределение потребителей электроэнергии по группам

Все потребляющие электроприборы следует разделить на несколько групп так, чтобы суммарная мощность потребления одной группой не была выше примерно 2,5-3 кВт. Это позволит подобрать медный кабель сечением не больше 2,5 кв. мм. Мощность некоторых основных бытовых приборов приведена в Таблице 1.

Таблица 1. Значение мощности основных бытовых приборов.

Потребители, объединенные в одну группу, должны находиться территориально примерно в одном месте, так как они подключаются к одному кабелю. Если весь подключаемый объект питается от однофазной сети, то количество групп и распределение потребителей не играют существенной роли.

Если питание трехфазное, то рекомендуется разделение потребителей по группам так, чтобы на каждую фазу приходилась примерно одинаковая мощность.

Тогда процент расхождения можно рассчитать по формуле = 100% — (Pmin/Pmax*100%), где Pmax – максимальная суммарная мощность, приходящаяся на одну фазу, Pmin– минимальная суммарная мощность, приходящаяся на одну фазу. Чем меньше процент расхождения мощности, тем лучше.

Расчет максимального тока для каждой группы потребителей

После того, как для каждой группы была найдена потребляемая мощность, можно рассчитать максимальный ток. Коэффициент спроса (Кс) лучше принять везде равным 1, так как не исключается использование одновременно всех элементов одной группы (например, вы можете включить одновременно все бытовые приборы, относящиеся к одной группе потребителей). Тогда формулы для однофазной и трехфазной сети будут иметь вид:

Iрасч = Pрасч / (Uном * cosφ) для однофазной сети , в этом случае напряжение в сети 220 В,

Iрасч = Pрасч / (√3 * Uном * cosφ) для трехфазной сети , напряжение в сети 380 В.

При монтаже электропроводки в последние десятилетия особенную популярность получил метод с использованием гофры для кабеля. Это объясняется целым набором свойств, которыми обладает гофрированная труба, но вместе с тем, при работе с ней необходимо придерживаться определенных правил.

Часто можно встретить и в теории, и на практике термины соединение треугольником и звездой, напряжение фазное и линейное — разобраться в их различиях поможет интересная статья.

Значение косинуса для бытовых приборов и освещения лампами накаливания принимается равным 1, для светодиодного освещения – 0,95, для люминесцентного освещения – 0,92. Для группы находится среднеарифметический косинус. Его значение зависит от того, какой косинус у прибора, потребляющего наибольшую мощность в данной группе. Таким образом, зная токи на всех участках проводки, можно приступить к выбору сечения проводов и кабелей.

Подбор сечения кабеля по мощности

При известных значениях расчетного максимального тока можно приступить к подбору кабелей. Это можно сделать двумя способами, но проще всего подобрать нужное сечение кабеля по табличным данным. Параметры для подбора медного и алюминиевого кабеля приведены в таблице ниже.

Таблица 2. Данные для выбора сечения кабеля с медными жилами и кабеля из алюминия.

При планировании электропроводки предпочтительно выбирать кабели из одного материала. Соединение медных и алюминиевых проводов обычной скруткой запрещено правилами пожарной безопасности, так как при колебаниях температуры эти металлы расширяются по-разному, что приводит к образованию зазоров между контактами и выделению тепла. Если возникает необходимость подключения кабелей из разных материалов, то лучше всего воспользоваться специально предназначенными для этого клеммами.

Видео с формулами расчета сечения кабеля

elektrik24.net

по мощности, силе тока, длине

В зависимости от потребляемой мощности оборудования, рассчитывается сечение кабеля, которое зависит от силы тока, напряжения и длине самого кабеля. Производители кабельной продукции предлагают рынку богатый ассортимент, разобраться в котором и выбрать то, что нужно не просто.

От правильного выбора зависит не только его стоимость, но и электробезопасность при эксплуатации электрооборудования. Если сечение кабеля рассчитано неправильно и оно значительно ниже требуемого, то это может привести к перегреву изоляции, короткому замыканию и возможному возгоранию, что приведет к пожару.

Затраты на устранение последствий от такой ситуации несоизмеримы с теми, которые нужны чтобы выполнить грамотный расчет проводки, даже с привлечением специалиста.

В этой статье предлагается простая методика расчета сечения проводника, которая окажет методическую помощь, желающим самим правильно рассчитать и смонтировать кабельную проводку.

Содержание статьи

Расчет по мощности электроприборов

Любой кабель или провод, в зависимости от материала из которого он изготовлен, может выдержать определенную (номинальную) силу тока, а она имеет прямую зависимость от его сечения и длины. Определить общую потребляемую мощность всех установленных приборов не сложно. Для этого составляется перечень всего оборудования с указанием потребляемой мощности каждой единицы. Все указанные значения суммируются.

Этот расчет выполняется по следующей формуле:Pобщ = (P1+P2+P3+…+Pn)×0.8

Где:

Pобщ – общая сумма всех нагрузок.
(P1+P2+P3+…+Pn) – потребляемая мощность каждого оборудования.
0,8 – это поправочный коэффициент, который характеризует степень загрузки всех приборов. Обычно приборы редко когда используются одновременно. Такие, как фен, пылесос или электрокамин, используются довольно редко

Полученная сумма будет использоваться для дальнейшего расчета.

Таблицы, по которым выбирается сечение кабеля

Расчет для алюминиевого проводаРасчет для медного провода

Выбрать нужное сечение по данным таблицы не так, сложно. По установленной мощности, величине напряжения и тока, выбирается размер сечения кабеля для закрытой и открытой проводки. Так же подбирается и материал, из которого изготовлен кабель.

На примере это будет выглядеть так: допустим общая потребляемая мощность электроэнергии в доме составила 13 кВт. Если это значение умножить на поправочный коэффициент 0.8, то номинальная потребляемая мощность составит 10.4 кВт. По таблице выбирается близкая по значению величина мощности. В данном случае для однофазной сети будет число 10.1 кВт, а для трехфазной 10.5 кВт. Для этих значений потребляемой мощности, выбирается сечение 6 мм2 и 1.5 мм2 соответственно.

Расчет сечения кабеля по силе тока

Если расчет по мощности не такой уж точный, то расчет по силе тока может дать самые оптимальные размеры сечения кабеля, что довольно важно, если используется медный кабель и в большом количестве.

Для начала необходимо определить токовую нагрузку на всю электропроводку. Она складывается из такой нагрузки для каждого из приборов и рассчитываются по таким формулам.

Для однофазной сети применяется следующая формула: I= P:(Uˑcos), а для трехфазной I=P÷√3×Uˑcos

Где:

I- сила тока
U – напряжение в сети
Cos – коэффициент мощности

Полученные таким способом расчета данные суммируются, и определяется токовая нагрузка на всю проводку. Из таблицы подбираются точные размеры сечения для всей сети. В таблице имеются значения для открытой и закрытой проводки. Они значительно отличаются друг от друга.

Таблица по выбору сечения кабеля в зависимости от силы тока.

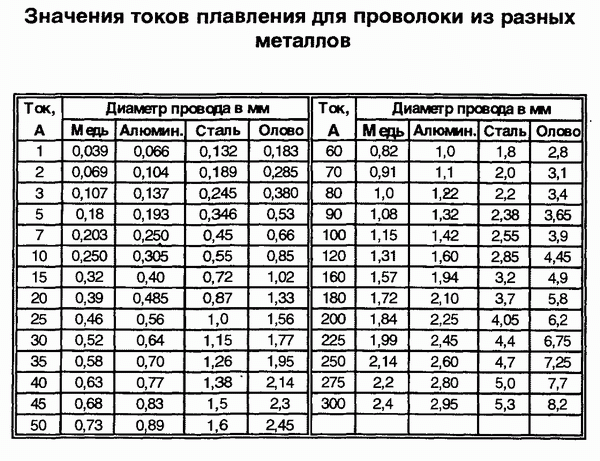

Соотношения диаметра жил к токовым нагрузкам

Расчет по длине кабеля

В любом проводнике, сопротивление тока зависит от его длины. На этом свойстве и основан третий способ расчета сечения кабеля. Чем длиннее проводник, тем больше потери в сети. Если они превышают более 5%, то выбирают кабель с большим сечением.

Для определения сечения кабеля определяют суммарную мощность всех установленных приборов и силу тока, который будет протекать по проводнику. Для этого можно использовать, выше приведенную форму расчета. Далее выполняется расчет сопротивления проводки по следующей формуле:

R=(p×L)÷S, где p — удельное сопротивление проводника, которое приводится в специальных таблицах;
L – длина проводника в метрах, умножается на два, так как ток течет по фазному и нулевому проводу;
S- площадь поперечного сечения кабеля.

Далее производится расчет потери напряжения, где сила тока умножается на сопротивление, полученное при расчете. Полученное значение делится на величину напряжение в сети и умножается на 100%.

Если итоговое значение меньше 5%, то сечение кабеля выбрано правильно. В противном случае необходимо подобрать проводник большего сечения.

В любом случае при расчете сечения проводки, необходимо делать соответствующие поправки на перспективу. Возможно, появится желание приобрести более современные дополнительные бытовые приборы, которые будут потреблять больше электроэнергии. Поэтому желательно увеличить сечение проводки хотя бы на одну ступень. При этом вся проводка должна быть выполнена из медного провода.

Видео по расчету сечения кабеля

Понравилась статья? Поделиться с друзьями:

elektro-enot.ru

Электрический кабель медный
Как укладывать сайдинг на деревянный дом
Можно ли линолеум стелить на ковролин
Каркас дома монолитный
Найти заказы на ремонт квартир в москве без посредников от частных лиц
Натяжные потолки варианты
Краска по металлу для внутренних работ
Хп финиш кнауф
Как сделать люк под кафель
Конвекторная батарея отопления
Как отвести воду от дома

Расчет сечения кабеля.

Таблица расчета сечения кабеля

Для долгой и надежной службы кабеля его необходимо правильно выбрать и рассчитать. Электрики при монтаже проводки большей частью выбирают сечение жил, основываясь в основном на опыте. Порой это приводит к ошибкам. Расчет сечения кабеля необходим, прежде всего, в плане электробезопасности. Будет неправильно, если диаметр проводника будет меньше или больше требуемого.

Сечение кабеля занижено

Этот случай является наиболее опасным, поскольку проводники перегреваются от высокой плотности тока, при этом изоляция плавится и происходит короткое замыкание. При этом может также разрушиться электрооборудование, произойти пожар, а работники могут попасть под напряжение. Если для кабеля установить автоматический выключатель, он будет слишком часто срабатывать, что создаст определенный дискомфорт.

Сечение кабеля выше требуемого

Здесь главный фактор — экономический. Чем больше сечение провода, тем он дороже. Если сделать проводку всей квартиры с большим запасом, это обойдется в большую сумму. Иногда целесообразно делать главный ввод большего сечения, если предполагается дальнейшее увеличение нагрузки на домашнюю сеть.

Если для кабеля установить соответствующий автомат, будут перегружены следующие линии, когда на какой-либо из них не сработает свой автоматический выключатель.

Как рассчитать сечение кабеля?

Перед монтажом целесообразно произвести расчет сечения кабеля по нагрузке. Каждый проводник обладает определенной мощностью, которая не должна быть меньше, чем у подключаемых электроприборов.

Расчет мощности

Самым простым способом является расчет суммарной нагрузки на вводной провод. Расчет сечения кабеля по нагрузке сводится к определению общей мощности потребителей. У каждого из них имеется свой номинал, указанный на корпусе или в паспорте. Затем суммарную мощность умножают на коэффициент 0,75. Это связано с тем, что все приборы не могут быть включены одновременно. Для окончательного определения необходимого размера применяется таблица расчета сечения кабеля.

Расчет сечения кабеля по току

Более точным методом является вычисление по токовой нагрузке. Расчет сечения кабеля производится через определение проходящего через него тока. Для однофазной сети применяется формула:

I_расч. = P/(U_ном∙cosφ),

где P — мощность нагрузки, U_ном. — напряжение сети (220 В).

Если общая мощность активных нагрузок в доме составляет 10 кВт, то расчетный ток I_расч. = 10000/220 ≈ 46 А. Когда делается расчет сечения кабеля по току, вводится поправка на условия прокладки шнура (указываются в некоторых специальных таблицах), а также на перегрузку при включении электроприборов приблизительно в сторону увеличения на 5 А. В результате I_расч. = 46 + 5 = 51 А.

Толщина жил определяется по справочнику. Расчет сечения кабеля с применением таблиц позволяет легко найти нужный размер по длительно допустимому току. Для трехжильного кабеля, проложенного в дом по воздуху, надо выбрать значение в сторону большего стандартного сечения. Оно составляет 10 мм². Правильность самостоятельного расчета можно проверить, применив онлайн-калькулятор — расчет сечения кабеля, который можно найти на некоторых ресурсах.

Нагрев кабеля при прохождении тока

При работающей нагрузке в кабеле выделяется тепло:

Q = I²Rn вт/см,

где I — ток, R — электрическое сопротивление, n — количество жил.

Из выражения следует, что количество выделяемой мощности пропорционально квадрату проходимого по проводу тока.

Расчет допустимой силы тока по температуре разогрева проводника

Кабель не может бесконечно нагреваться, так как тепло рассеивается в окружающую среду. В конце концов наступает равновесие и устанавливается постоянная температура проводников.

Для установившегося процесса справедливо соотношение:

P = ∆t/∑S = (t_ж — t_ср)/(∑S),

где ∆t = t_ж-t_ср — разница между температурой среды и жилы, ∑S — температурное сопротивление.

Длительно допустимый ток, проходящий по кабелю, находится из выражения:

I_доп = √((t_доп — t_ср)/( Rn∑S)),

где t_доп_{— допустимая температура разогрева жил (зависит от типа кабеля и способа прокладки). Обычно она составляет 70 градусов в обычном режиме и 80 — в аварийном.}

Условия отвода тепла при работающем кабеле

Когда кабель проложен в какой-либо среде, теплоотвод определяется ее составом и влажностью. Расчетное удельное сопротивление грунта обычно принимается равным 120 Ом∙°С/Вт (глина с песком при влажности 12-14 %). Для уточнения следует знать состав среды, после чего можно найти сопротивление материала по таблицам. Для увеличения теплопроводности траншею засыпают глиной. Не допускается наличие в ней строительного мусора и камней.

Теплоотдача от кабеля через воздух очень низкая. Она еще больше ухудшается при прокладке в кабель-канале, где появляются дополнительные воздушные прослойки. Здесь нагрузку по току следует снижать по сравнению с расчетной. В технических характеристиках кабелей и проводов приводят допустимую температуру короткого замыкания, составляющую 120 °С для изоляции ПВХ. Сопротивление грунта составляет 70 % от общего и является основным при расчетах. Со временем проводимость изоляции возрастает из-за ее высыхания. Это необходимо учитывать в расчетах.

Падение напряжения в кабеле

В связи с тем, что проводники обладают электрическим сопротивлением, часть напряжения уходит на их нагрев, и к потребителю его приходит меньше, чем было в начале линии. В результате по длине провода теряется потенциал из-за тепловых потерь.

Кабель надо не только выбирать по сечению, чтобы обеспечить его работоспособность, но также учитывать расстояние, на которое передается энергия. Увеличение нагрузки приводит к росту тока через проводник. При этом возрастают потери.

На точечные светильники подается небольшое напряжение. Если оно незначительно снижается, это сразу заметно. При неправильном выборе проводов дальше расположенные от блока питания лампочки выглядят тусклыми. Напряжение существенно снижается на каждом следующем участке, и это отражается на яркости освещения. Поэтому необходим расчет сечения кабеля по длине.

Самым важным участком кабеля является потребитель, расположенный дальше остальных. Потери считаются преимущественно для этой нагрузки.

На участке L проводника падение напряжения составит:

∆U = (Pr + Qx)L/U_н,

где P и Q- активная и реактивная мощность, r и x_{— активное и реактивное сопротивление участка L, а U_н_{— номинальная величина напряжения, при котором нагрузка нормально работает.}}

Допустимые ∆U от источников питания до главных вводов не превышают ±5 % для освещения жилых зданий и силовых цепей. От ввода до нагрузки потери не должны быть больше 4 %. Для линий с большой протяженностью нужно учитывать индуктивное сопротивление кабеля, которое зависит от расстояния между соседними проводниками.

Способы подключения потребителей

Нагрузки могут подключаться по-разному. Наиболее распространенными являются следующие способы:

в конце сети;
потребители распределены по линии равномерно;
к протяженному участку подключается линия с равномерно распределенными нагрузками.

Пример 1

Мощность электроприбора составляет 4 кВт. Длина кабеля равна 20 м, удельное сопротивление ρ = 0,0175 Ом∙мм².

Ток определяется из соотношения: I = P/U_ном = 4∙1000/220 = 18,2 А.

Затем берется таблица расчета сечения кабеля, и выбирается соответствующий размер. Для провода из меди он составит S = 1,5 мм².

Формула расчета сечения кабеля: S = 2ρl/R. Через нее можно определить электрическое сопротивление кабеля: R = 2∙0,0175∙20/1,5 = 0,46 Ом.

По известной величине R можно определить ∆U = IR/U∙100 % = 18,2*100∙0,46/220∙100 = 3,8 %.

Результат расчета не превышает 5 %, значит, потери будут допустимыми. В случае больших потерь следовало бы увеличить сечение жил кабеля, выбрав соседнее, большей величины из стандартного ряда — 2,5 мм².

Пример 2

Три цепи освещения подключены параллельно друг с другом на одну фазу трехфазной линии, сбалансированной по нагрузкам, состоящей из четырехжильного кабеля на 70 мм² длиной 50 м и проводящего ток 150 А. По каждой линии освещения длиной 20 м проходит ток 20 А.

Межфазные потери при действующей нагрузке составляют: ∆U_фаз= 150∙0, 05∙0,55 = 4,1 В. Теперь следует определить потери между нейтралью и фазой, поскольку освещение подключается на напряжение 220 В: ∆U_ф-н = 4,1/√3 = 2,36 В.

На одной подключенной цепи освещения падение напряжения составит: ∆U = 18∙20∙0,02=7,2 В. Общие потери определяются через сумму U_общ = (2,4+7,2)/230∙100 = 4,2 %. Расчетное значение находится ниже допустимых потерь, которые составляют 6 %.

Заключение

Для предохранения проводников от перегрева при длительно работающей нагрузке с помощью таблиц делается расчет сечения кабеля по длительно допустимому току. Кроме того, необходимо правильно рассчитать провода и кабели, чтобы потери напряжения в них не были больше нормы. При этом с ними суммируются потери в цепи питания.

Токовые нагрузки по сечению кабеля: таблицы сечений медных проводников

Содержание
Для чего нужен расчет сечения кабеля
Основные правила
Выбор кабеля
- Провода одножильные и многожильные
- Медь или алюминий
Что нужно знать
- Какой провод лучше использовать
- Выбираем по мощности
- Как рассчитать по току
Расчет сечения кабеля по мощности и длине
Выбор сечения провода исходя из количества потребителей
Таблица потребляемой мощности и силы тока бытовыми электроприборами при напряжении питания 220 В

Для чего нужен расчет сечения кабеля

К электрическим сетям предъявляются следующие требования:

безопасность;
надежность;
экономичность.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода — это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Правильному подбору проводника посвящёна отдельная глава в ПУЭ: «Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны».

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( «Правила устройства электроустановок«). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

Напряжение питания (однофазное или трехфазное).
Материал проводника.
Ток нагрузки, измеряемый в амперах (А), или мощность — в киловаттах (кВт).
Месторасположение кабеля.

В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину — 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно «Правилам устройства электроустановок«, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на ступень больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².

Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением.

Например, для алюминиевого провода и напряжения 220 В ближайшая большая мощность будет 13 кВт, соответствующее сечение — 10 мм²; для 380 В мощность составит 12 кВт, а сечение — 4 мм².

Несколько базовых понятий

А для чего вообще необходимо рассчитывать сечение проводов? Нельзя ли ограничиться подбором «на глаз»?

Нет, нельзя, так как совсем несложно впасть в две крайности:

Проводник недостаточного сечения начинает сильно перегреваться. Это ведет к оплавлению изоляции проводки, созданию условий для самовозгорания, для коротких замыканий. Все это становится причиной разрушительных пожаров, часто сопровождающихся человеческими трагедиями.
Проводники избыточного диаметра, безусловно, такими опасностями не грозят. Но зато они и существенно дороже (особенно если разговор идет о медных кабелях), и не столь удобны в работе. Получаются совершенно неоправданные материальные и трудовые затраты.

Так что руководствоваться следует принципом разумной достаточности. Тем более что произвести необходимые вычисления – по силам каждому, кто хоть немного разбирается в азах математики и физики.

Для начала вспомним некоторые понятия, многим, наверное, и без того хорошо известные. Но просто для того, чтобы в дальнейшем изложении не появилось разночтений.

Основные правила

Как рассчитать кабель по току, напряжению и длине. Кабели, как известно, бывают разного сечения, материала и с разным количеством жил. Какой из них надо выбрать, чтобы не переплачивать, и одновременно обеспечить безопасную стабильную работу всех электроприборов в доме. Для этого необходимо произвести расчет кабеля. Расчет сечения проводят, зная мощность приборов, питающихся от сети, и ток, который будет проходить по кабелю. Необходимо также знать несколько других параметров проводки.

При прокладке электросетей в жилых домах, гаражах, квартирах чаще всего используют кабель с резиновой или ПВХ изоляцией, рассчитанный на напряжение не более 1 кВ. Существуют марки, которые можно применять на открытом воздухе, в помещениях, в стенах (штробах) и трубах. Обычно это кабель ВВГ или АВВГ с разной площадью сечения и количеством жил.
Применяют также провода ПВС и шнуры ШВВП для подсоединения электрических приборов.

После расчета выбирается максимально допустимое значение сечения из ряда марок кабеля.

Выбор кабеля

Провода одножильные и многожильные

С этим вопросом часто бывает путаница, в том числе в статьях, опубликованных на интернет-сайтах.

Итак, в качестве проводника в проводах и кабелях может использоваться одна проволока — с точки зрения электрической проводимости — это оптимальный вариант.

Но для достижения гибкости кабельной продукции приходится использовать более сложные конструкции – множество тонких проволочек, обычно скрученных при этом в «косичку». Чем больше таких проволочек – тем более гибким получается проводник.

Однако, это не следует путать с многожильностью провода. Под отдельной жилой подразумевается именно отдельный проводник. Чтобы стало понятнее – смотрим на иллюстрацию.

На картинке ниже – примеры одножильного провода. Просто с левой стороны – жесткий однопроволочный, а с правой – более гибкий многопроволочный вариант.

И слева, и справа — это одножильный провод.

Если провод (кабель) конструктивно совмещает два изолированных друг от друга проводника или больше, он становится двухжильным, трехжильным и т.п. Но он также может оставаться одно- или многопроволочным.

Двухжильный многопроволочный провод

Аналогичная ситуация и с кабелями. По определению, кабель – это конструкция из нескольких изолированных друг от друга проводников, заключенных в общую изолирующую и защитную оболочку. А вот проводники также могут быть одно- или многопроволочными.

Трехжильные силовые кабели – с однопроволочными или многопроволочными жилами

Жесткие однопроволочные изделия хороши для неподвижных участков проводки, например, вмуровываемых в стены. Многопроволочные провода и кабели отлично подходят для тех участков, где бывает нужна подвижность — типичным примером являются шнуры питания бытовой техники и осветительных приборов.

Итак, все последующие расчеты будут вестись для сечения жилы провода или кабеля.

При оценке условий расположения проводов в дальнейшем могут быть варианты, когда придется представлять разницу, например, между тремя одножильными проводами, протянутыми в одной трубе, или одним трехжильным кабелем.

Медь или алюминий

Тем не менее, сегодня другие реалии, и алюминиевую проводку в новых жилых помещениях не применяют, только медную. Это исходит из норм ПУЭ пункт 7.1.34 «В зданиях следует применять кабели и провода с медными жилами…».

Что нужно знать

Таблица потребляемой мощности/силы тока бытовыми электроприборами

ЭлектроприборПотребляемая мощность, ВтСила тока, А

Стиральная машина	2000 – 2500	9,0 – 11,4
Джакузи	2000 – 2500	9,0 – 11,4
Электроподогрев пола	800 – 1400	3,6 – 6,4
Стационарная электрическая плита	4500 – 8500	20,5 – 38,6
СВЧ печь	900 – 1300	4,1 – 5,9
Посудомоечная машина	2000 – 2500	9,0 – 11,4
Морозильники, холодильники	140 – 300	0,6 – 1,4
Мясорубка с электроприводом	1100 – 1200	5,0 – 5,5
Электрочайник	1850 – 2000	8,4 – 9,0
Электрическая кофеварка	630 – 1200	3,0 – 5,5
Соковыжималка	240 – 360	1,1 – 1,6
Тостер	640 – 1100	2,9 – 5,0
Миксер	250 – 400	1,1 – 1,8
Фен	400 – 1600	1,8 – 7,3
Утюг	900 –1700	4,1 – 7,7
Пылесос	680 – 1400	3,1 – 6,4
Вентилятор	250 – 400	1,0 – 1,8
Телевизор	125 – 180	0,6 – 0,8
Радиоаппаратура	70 – 100	0,3 – 0,5
Приборы освещения	20 – 100	0,1 – 0,4

1) Формула расчета силы тока для однофазной сети 220 В:

расчет силы тока для однофазной сети

расчет силы тока для трехфазной сети

Какой провод лучше использовать

она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.

Выбираем по мощности

Перед выбором сечения кабеля по мощности надо рассчитать ее суммарное значение, составить перечень электроприборов, находящихся на территории, к которой прокладывают кабель. На каждом из устройств должна быть указана мощность, возле нее будут написаны соответствующие единицы измерения: Вт или кВт (1 кВт = 1000 Вт). Затем потребуется сложить мощности всего оборудования и получится суммарная.

Если же выбирается кабель для подключения одного прибора, то достаточно информации только о его энергопотреблении. Можно подобрать сечения провода по мощности в таблицах ПУЭ.

Таблица 1.Подбор сечения провода по мощности для кабеля с медными жилами

Сечение токопроводящей жилы, мм²	Для кабеля с медными жилами
	Напряжение 220 В		Напряжение 380 В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75. 9
50	175	38.5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66	260	171,6

Таблица 2.Подбор сечения провода по мощности для кабеля с алюминиевыми жилами

Сечение токопроводящей жилы, мм²	Для кабеля с алюминиевыми жилами
	Напряжение 220 В		Напряжение 380 В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11,0	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22,0	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44,0	170	112,2
120	230	50,6	200	132,2

Кроме того, надо знать напряжение сети: трехфазной соответствует 380 В, а однофазной — 220 В.

В ПУЭ дана информация и для алюминиевых, и для медных проводов. У обоих есть свои преимущества и недостатки. Достоинства медных проводов:

высокая прочность;
упругость;
стойкость к окислению;
электропроводность больше, чем у алюминия.

Недостаток медных проводников — высокая стоимость. В советских домах использовалась при постройке алюминиевая электропроводка. Поэтому если происходит частичная замена, то целесообразно поставить алюминиевые провода. Исключение составляют только те случаи, когда вместо всей старой проводки (до распределительного щита) устанавливается новая. Тогда есть смысл применять медь. Недопустимо, чтобы медь с алюминием контактировали напрямую, т. к. это приводит к окислению. Поэтому для их соединения используют третий металл.

Можно самостоятельно произвести расчет сечения провода по мощности для трехфазной цепи. Для этого надо воспользоваться формулой: I=P/(U*1.73), где P — мощность, Вт; U — напряжение, В; I — ток, А. Затем из справочной таблицы выбирается сечение кабеля в зависимости от рассчитанного тока. Если же там не будет необходимого значение, тогда выбирается ближайшее, которое превышает расчетное.

Как рассчитать по току

Величина тока, проходящего через проводник, зависит от длины, ширины, удельного сопротивления последнего и от температуры. При нагревании электрический ток уменьшается. Справочная информация указывается для комнатной температуры (18°С). Для выбора сечения кабеля по току используют таблицы ПУЭ (ПУЭ-7 п.1.3.10-1.3.11 ДОПУСТИМЫЕ ДЛИТЕЛЬНЫЕ ТОКИ ДЛЯ ПРОВОДОВ, ШНУРОВ И КАБЕЛЕЙ С РЕЗИНОВОЙ ИЛИ ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ).

Таблица 3.Электрический ток для медных проводов и шнуров с резиновой и ПВХ-изоляцией

Площадь сечение проводника, мм²	Ток, А, для проводов, проложенных
	открыто	в одной трубе
	открыто	двух одножильных	трех одножильных	четырех одножильных	одного двухжильного	одного трехжильного
0,5	11	—	—	—	—	—
0,75	15	—	—	—	—	—
1	17	16	15	14	15	14
1,2	20	18	16	15	16	14,5
1,5	23	19	17	16	18	15
2	26	24	22	20	23	19
2,5	30	27	25	25	25	21
3	34	32	28	26	28	24
4	41	38	35	30	32	27
5	46	42	39	34	37	31
6	50	46	42	40	40	34
8	62	54	51	46	48	43
10	80	70	60	50	55	50
16	100	85	80	75	80	70
25	140	115	100	90	100	85
35	170	135	125	115	125	100
50	215	185	170	150	160	135
70	270	225	210	185	195	175
95	330	275	255	225	245	215
120	385	315	290	260	295	250
150	440	360	330	—	—	—
185	510	—	—	—	—	—
240	605	—	—	—	—	—
300	695	—	—	—	—	—
400	830	—	—	—	—	—

Для расчета алюминиевых проводов применяют таблицу.

Таблица 4.Электрический ток для алюминиевых проводов и шнуров с резиновой и ПВХ-изоляцией

Площадь сечения проводника, мм²	Ток, А, для проводов, проложенных
	открыто	в одной трубе
	открыто	двух одножильных	трех одножильных	четырех одножильных	одного двухжильного	одного трехжильного
2	21	19	18	15	17	14
2,5	24	20	19	19	19	16
3	27	24	22	21	22	18
4	32	28	28	23	25	21
5	36	32	30	27	28	24
6	39	36	32	30	31	26
8	46	43	40	37	38	32
10	60	50	47	39	42	38
16	75	60	60	55	60	55
25	105	85	80	70	75	65
35	130	100	95	85	95	75
50	165	140	130	120	125	105
70	210	175	165	140	150	135
95	255	215	200	175	190	165
120	295	245	220	200	230	190
150	340	275	255	—	—	—
185	390	—	—	—	—	—
240	465	—	—	—	—	—
300	535	—	—	—	—	—
400	645	—	—	—	—	—

Кроме электрического тока, понадобится выбрать материал проводника и напряжение.

Для примерного расчета сечения кабеля по току его надо разделить на 10. Если в таблице не будет полученного сечения, тогда необходимо взять ближайшую большую величину. Это правило подходит только для тех случаев, когда максимально допустимый ток для медных проводов не превышает 40 А. Для диапазона от 40 до 80 А ток надо делить на 8. Если устанавливают алюминиевые кабели, то надо делить на 6. Это объясняется тем, что для обеспечения одинаковых нагрузок толщина алюминиевого проводника больше, чем медного.

Расчет сечения кабеля по мощности и длине

Длина провода, единица измерения — м. При её увеличении растут потери.
Площадь поперечного сечения, измеряется в мм². При её увеличении падение напряжения уменьшается.
Удельное сопротивление материала (справочное значение). Показывает сопротивление провода, размеры которого 1 квадратный миллиметр на 1 метр.

В зависимости от мощности P, напряжения U и коэффициента cosф находим ток по формуле: I=P/(U*cosф). Для электросетей, которые используются в быту, cosф = 1. В промышленности cosф рассчитывают как отношение активной мощности к полной. Последняя состоит из активной и реактивной мощностей.
С помощью таблиц ПУЭ определяют сечение провода по току.
Рассчитываем сопротивление проводника по формуле: Rо=ρ*l/S, где ρ — удельное сопротивление материала, l — длина проводника, S — площадь поперечного сечения. Необходимо учесть ток факт, что ток идет по кабелю не только в одну сторону, но и обратно. Поэтому общее сопротивление: R = Rо*2.
Находим падение напряжения из соотношения: ΔU=I*R.
Определяем падение напряжения в процентах: ΔU/U. Если полученное значение превышает 5%, тогда выбираем из справочника ближайшее большее поперечное сечение проводника.

Выбор сечения провода исходя из количества потребителей

Таблица потребляемой мощности и силы тока бытовыми электроприборами при напряжении питания 220 В

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или кVA). 1 кВт=1000 Вт.

Таблица потребляемой мощности и силы тока бытовыми электроприборамиБытовой электроприборПотребляемая мощность, кВт (кBA)Потребляемая сила тока, АРежим потребления токаЛампочка накаливания Электрочайник Электроплита Микроволновая печь Электромясорубка Тостер Гриль Кофемолка Кофеварка Электродуховка Посудомоечная машина Стиральная машина Сушильная машина Утюг Пылесос Обогреватель Фен для волос Кондиционер Стационарный компьютер Электроинструмент (дрель, лобзик и т.

п.)

0,06 – 0,25	0,3 – 1,2	Постоянно
1,0 – 2,0	5 – 9	До 5 минут
1,0 – 6,0	5 – 60	Зависит от режима работы
1,5 – 2,2	7 – 10	Периодически
1,5 – 2,2	7 – 10	Зависит от режима работы
0,5 – 1,5	2 – 7	Постоянно
1,2 – 2,0	7 – 9	Постоянно
0,5 – 1,5	2 – 8	Зависит от режима работы
0,5 – 1,5	2 – 8	Постоянно
1,0 – 2,0	5 – 9	Зависит от режима работы
1,0 – 2,0	5 – 9	Максимальный с момента включения до нагрева воды
1,2 – 2,0	6 – 9	Максимальный с момента включения до нагрева воды
2,0 – 3,0	9 – 13	Постоянно
1,2 – 2,0	6 – 9	Периодически
0,8 – 2,0	4 – 9	Зависит от режима работы
0,5 – 3,0	2 – 13	Зависит от режима работы
0,5 – 1,5	2 – 8	Зависит от режима работы
1,0 – 3,0	5 – 13	Зависит от режима работы
0,3 – 0,8	1 – 3	Зависит от режима работы
0,5 – 2,5	2 – 13	Зависит от режима работы

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит 7 А + 8 А + 3 А + 4 А = 22 А. С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.

Источники

https://odinelectric.ru/wiring/kak-rasschitat-neobhodimoe-sechenie-provoda-po-moshhnosti-nagruzki
https://stroyday. ru/stroitelstvo-doma/elektroxozyajstvo/raschet-secheniya-kabelya-po-toku.html
https://electrosam.ru/glavnaja/jelektrotehnika/raschjoty/raschet-secheniia-kabelia/
https://first-apartment.ru/sechenie-provoda.html
https://YDoma.info/ehlektrotekhnika/vybor-podgotovka-montazh-provoda/electricity-vybor-secheniya-provoda.html

Поделитесь если вам понравилось:

Таблица размеров проводов

Онлайн-калькуляторы и таблицы, которые помогут вам определить правильный размер проводов

Электрический ток измеряется в амперах. Каждый размер провода или калибр провода (AWG) имеет максимальный ток предел, который может выдержать провод, прежде чем произойдет повреждение. Важно подобрать правильный размер провода, чтобы провод не перегревался.

Количество устройств, подключенных к цепи, обычно определяет, какой ток будет течь по проводу.

В приведенной ниже таблице размеров проводов показаны допустимые токи изолированных проводников, рассчитанные до включительно 2000 В, от 60°C до 90°C (от 140°F до 194°F), не более трех токоведущих проводники в кабелепроводе , кабеле или заземлении (непосредственно под землей), при температуре окружающего воздуха 30°C (86°F).

Источник: NFPA 70, Национальный электротехнический кодекс, таблица 310.15(B)(16)
РАЗМЕР	60°C (140°F)	75°C (167°F)	90°C (194°F)	60°C (140°F)	75°C (167°F)	90°C (194°F)	РАЗМЕР
AWG или kcmil	ТИПЫ TW, UF	ТИПЫ RHW, THW, THWN	ТИПЫ TBS, SA, SIS	ТИПЫ TW, UF	ТИПЫ СВ, THW, THWN	ТИПЫ TBS, SA, SIS	AWG или kcmil
МЕДЬ				АЛЮМИНИЙ
14	20	20	25	—	—	—	14
12	25	25	30	20	20	25	12
10	30	35	40	25	30	35	10
8	40	50	55	30	40	45	8
6	55	65	75	40	50	60	6
4	70	85	95	55	65	75	4
3	85	100	110	65	75	85	3
2	95	115	130	75	90	100	2
1	110	130	150	85	100	115	1
1/0	125	150	170	100	120	135	1/0
2/0	145	175	195	115	135	150	2/0
3/0	165	200	225	130	155	175	3/0
4/0	195	230	260	150	180	205	4/0
250	215	255	290	170	205	230	250
300	240	285	320	190	230	255	300
350	260	310	350	210	250	280	350
400	280	335	380	225	270	305	400
500	320	380	430	260	310	350	500
600	355	420	475	285	340	385	600
700	385	460	520	310	375	420	700
750	400	475	535	320	385	435	750
800	410	490	555	330	395	450	800
900	435	520	585	355	425	480	900
1000	455	545	615	375	445	500	1000
1250	495	590	665	405	485	545	1250
1500	520	625	705	435	520	585	1500
1750	545	650	735	455	545	615	1750
2000	560	665	750	470	560	630	2000

Примечание. См. дополнительные таблицы размеров проводов из списка ниже.

Максимально допустимая сила тока для проводников на открытом воздухе (30°C) Максимально допустимая сила тока для проводников в кабелепроводе, кабеле или заземлении (40°C) Максимально допустимая сила тока для проводников на открытом воздухе (40°C)

При температуре окружающей среды, отличной от 30°C, необходимо учитывать поправочные коэффициенты.

Ознакомьтесь с Условиями использования и Политикой конфиденциальности для этого сайта. Ваше мнение очень ценится. Дайте нам знать, как мы можем улучшить.

Навигация по ссылкам

Домашняя страница
Таблица размеров проводов

Список калькуляторов и описание
Калькулятор размера проволоки
Усовершенствованный калькулятор размера проволоки
Калькулятор силы тока провода
Усовершенствованный калькулятор силы тока проводов
Калькулятор дугового разряда
Калькулятор падения напряжения
Калькулятор длины цепи
Калькулятор закона Ома
Калькулятор размера провода двигателя
Калькулятор сечения заземляющего провода
Калькулятор расстояния между опорами кабелепровода
Калькулятор цветового кода резистора
Калькулятор времени срабатывания реле максимального тока

Список таблиц и описания
Максимальная допустимая нагрузка для токонесущих проводников в кабелепроводе при температуре 30°C Таблица
Максимальная допустимая нагрузка для токонесущих проводников на открытом воздухе при 30°C Таблица
Максимальная допустимая нагрузка для токонесущих проводников в кабелепроводе при 40°C Таблица
Максимальная допустимая нагрузка для токонесущих проводников на открытом воздухе при 40°C Таблица
Ток полной нагрузки для трехфазных двигателей переменного тока Таблица
Таблицы дугового разряда
Расстояние между жесткими опорами кабелепровода Таблица

Калькулятор падения напряжения

Онлайн-калькуляторы и таблицы для определения правильного сечения провода

Калькулятор падения напряжения рассчитает падение напряжения в цепи для длинных проводов на основе напряжения, тока, фаз, проводника, размера провода и расстояния в цепи. Он также рассчитает напряжение на нагрузке и падение напряжения в процентах.

Введите информацию ниже, чтобы рассчитать падение напряжения в цепи.

Напряжение:

Фазы:

Однофазный Трехфазный

Ампер:

Размер провода:

18 AWG16 AWG14 AWG12 AWG10 AWG8 AWG6 AWG4 AWG3 AWG2 AWG1 AWG1/0 AWG2/0 AWG3/0 AWG4/0 AWG250 kcmil300 kcmil350 kcmil400 kcmil500 kcmil600 kcmil700 kcmil750 kcmil800 kcmil900 kcmil1000 kcmil1250 kcmil1500 kcmil1750 kcmil2000 kcmil

Проводник:

Медно-алюминиевый

Расстояние:

Падение напряжения	—
Напряжение на нагрузке	—
Процентное снижение	—

Напряжение — Введите напряжение в источнике цепи. Однофазные напряжения обычно 115В или 120В, в то время как трехфазные напряжения обычно составляют 208 В, 230 В или 480 В.

Ампер — Введите максимальный ток в амперах, который будет протекать по цепи. Для двигателей рекомендуется чтобы умножить паспортную табличку FLA на 1,25 для определения размера провода.

Проводник — Выберите материал, используемый в качестве проводника в проводе. Обычными проводниками являются медь и алюминий.

Фазы — Выберите количество фаз в цепи. Обычно это однофазный или трехфазный. За однофазные цепи, требуется три провода. Для трехфазных цепей требуется четыре провода. Один из этих проводов является проводом заземления. который можно уменьшить. Чтобы рассчитать размер заземляющего провода, используйте Калькулятор размера заземляющего провода.

Размер провода — Выберите размер провода в цепи. Единицами измерения сечения провода являются AWG или тысячные милы.

Расстояние — Введите длину проводов в цепи в одном направлении в футах.

Примечание. Результаты этого калькулятора основаны на температуре проводника 75°C .

Источник: NFPA 70, Национальный электротехнический кодекс, глава 9, таблица 8

Как рассчитать падение напряжения

Падение напряжения рассчитывается с использованием наиболее универсального из всех электрических законов: закона Ома. Это означает, что потенциал напряжения на проводнике равен ток, протекающий через проводник, умноженный на полное сопротивление проводника. Другими словами, Vd = I x R. Из закона Ома была выведена простая формула вычислить падение напряжения на проводнике. Эта формула может помочь вам определить падение напряжения в цепи, а также размер провода, который вам понадобится для вашей цепи. исходя из максимального желаемого падения напряжения. В Национальном электротехническом кодексе указано, что падение напряжения в фидерной цепи не должно превышать 5%, а падение напряжения в ответвленной цепи не должен превышать 3%.

Однофазные цепи

Падение напряжения рассчитывается для однофазных цепей следующим образом:

Вд =	2 x К x Д x Я
	См

Vd = Падение напряжения

I = Ток в проводнике (А)

L = Длина односторонней цепи (футы)

Cm = Площадь поперечного сечения проводника (круглые милы)

K = Сопротивление в омах на 1 круговой мил фут проводника.
Примечание: K = 12,9 для медных проводников при 75°C (167°F) и K = 21,2 для алюминиевых проводников при 75°C (167°F).

Трехфазные цепи

Падение напряжения рассчитывается для трехфазных цепей следующим образом:

Вд =	1,73 x К x Д x I
	См

Vd = падение напряжения

I = ток в проводнике (А)

L = длина односторонней цепи (футы)

Cm = площадь поперечного сечения проводника (круговые милы)

K = сопротивление в омах 1 круговой мил фут проводника.
Примечание: K = 12,9 для медных проводников при 75°C (167°F) и K = 21,2 для алюминиевых проводников при 75°C (167°F).

Чтобы рассчитать максимальное расстояние цепи на основе падения напряжения в процентах, используйте Калькулятор расстояния цепи.

Чтобы рассчитать размер провода для цепи, используйте калькулятор размера провода или расширенный калькулятор размера провода. Чтобы рассчитать нагрузку на провод для цепи, используйте Калькулятор тока провода или Расширенный калькулятор силы тока провода.

Навигация по ссылкам

Домашняя страница
Таблица размеров проводов

Список калькуляторов и описание
Калькулятор размера проволоки
Усовершенствованный калькулятор размера проволоки
Калькулятор силы тока провода
Усовершенствованный калькулятор силы тока проводов
Калькулятор дугового разряда
Калькулятор падения напряжения
Калькулятор длины цепи
Калькулятор закона Ома
Калькулятор размера провода двигателя
Калькулятор сечения заземляющего провода
Калькулятор расстояния между опорами кабелепровода
Калькулятор цветового кода резистора

Список таблиц и описания
Максимальная допустимая нагрузка для токонесущих проводников в кабелепроводе при температуре 30°C Таблица
Максимальная допустимая нагрузка для токонесущих проводников на открытом воздухе при 30°C Таблица
Максимальная допустимая нагрузка для токонесущих проводников в кабелепроводе при 40°C Таблица
Максимальная допустимая нагрузка для токонесущих проводников на открытом воздухе при 40°C Таблица
Ток полной нагрузки для трехфазных двигателей переменного тока Таблица
Таблицы дугового разряда
Расстояние между жесткими опорами кабелепровода Таблица

Нагрузки кабеля

Приведенные ниже уравнения также могут использоваться для кабелей, нагруженных только собственным весом, если отношение высоты провисания (h) к длине (L) меньше 0,1 .

Равномерно нагруженные кабели с горизонтальными нагрузками

Трос имеет форму притчи, а горизонтальные опорные силы можно рассчитать как

R _1x = R _2x

6 = Q L

² / (8 ч) (1)

, где

R _1x = R _2x = Horizontal Support Scies натяжение троса)

q = удельная нагрузка (вес) на трос (фунт/фут, Н/м)

L = пролет троса (футы, м)

h = провисание троса ( футов, м)

масса и вес

The vertical support forces at the end of the cable can be calculated as

R _1y = R _2y

= q L / 2 (1a)

where

R _1y = R _2y = вертикальные опорные силы (фунты, Н)

Результирующие силы, действующие в концевых опорах и в направлении кабеля, близкого к опорам, можно рассчитать как

R ₁ = R ₂

= (R _1x ² + R _1y ² ) ^{0. 5}

= (R _2x ² + R _2Y ²) ^0,5 (1B)

, где

R _1,2 = DRESTARNAINT ANTERSAIN θ можно рассчитать как

θ = TAN ^-1 (R _1Y / R _1x)

= TAN ^-1 (R _2Y / R _{2X (R _2Y / R _{21921 2X _{(R _2Y / R _{21921 2X921 (R _2Y / R _{21921 2X _{). просматриваемого кабеля может быть аппроксимировано до}}}}}}

S = L + 8 H ² / (3 л) (1d)

, где

S = Длина кабеля (FT, M)

906 S = Длина кабеля (FT, M)
9000 9000 2
. Обратите внимание, что уравнение неверно, когда h > L / 4,
KIP = 1000 фунтов
KLF = KIP для линейной ноги
QUREDALLY CABLES с горизонтальными нагрузками — Calculator
Q -ANIFRIAD LOADARD LOARISTAL LOAD -907. L — длина (м, фут)
h — провисание (м, фут)
R _12x (Н, фунт): 45
R _12y (Н, фунт): 60 R
(Н, фунты): 75
θ (градусы): 53,1
с (м, футы):
Пример — равномерная нагрузка на кабель, британские единицы
Кабель длиной 100 футов и провисанием 30 футов имеет равномерную нагрузку 850 фунтов/фут . Горизонтальные опоры и кабельные силы среднего простира могут быть рассчитаны как
R _1x = R _2x
= (
). (8 (30 футов))
     = 35417 фунтов

Вертикальные силы на опорах можно рассчитать как
R _1y = R _2y
      = ( 850 lb/ft ) (100 ft) / 2
      = 42500 lb
The resultant forces acting in the supports can be calculated as
R _1,2 = (( 35417 lb ) ² + ( 42500 lb) ² ) ^{0. 5}
      = 55323 lb
The angle θ can be calculated as
θ = tan ^-1 ((42500 lb) / (35417 lb))
           = 50.2 ^o

Длина провисшего кабеля может быть приблизительно равна
s = (100 футов) + 8 (30 футов) ² / (3 (100 футов))
   = 124 фута
Пример — однородный кабель Нагрузка, единицы СИ
Кабель А длиной 30 м и прогиб 10 м имеет равномерную нагрузку 4 кН/м . The horizontal supports and mid-span cable forces can be calculated as
R _1x = R _2x
      = (4000 N/m) (30 m) ² / (8 (10 м))
      = 45000 Н
      = 45 кН

Вертикальные опорные силы можно рассчитать как
R _1y = R _2y
      = ( 4000 N/m ) (30 m) / 2
              = 60000 N

= 60 кН
Угол θ можно рассчитать как
θ = TAN ^-1 (60 кН) / (45 кН))
= 53,1 ^.7
= 53,1 ^393099309
= 53,1 ^{3309309
= 53,1 ^.9
= 53,1 ^33099307
= 53,1 ^.7
= 53,1 ^{))))0002 The resultant force acting in the supports can be calculated as}
R _1,2 = (( 45000 N ) ² + ( 60000 N) ² ) ^0.5
= 75000 Н
          = 75 кН
Длина провисшего троса может быть приблизительно равна
   = 38,9 м
Пример — известное натяжение на опорах — расчет провисания и длины троса
Вертикальные силы в опорах могут быть рассчитаны как
R _1Y = R _2Y
= (
4000 4 40906 = (
4000 4 40906 = (9099 4 40906 = (9099 4 40906 = (
40906 = (
40906 = (9099 4 40906 =} 9000 2 )07 / 2
              = 60 kN
The horizontal forces in the supports can be calculated as
R _1x = R _2x
      = (( 100 кН) ² — (60 кН) ²) ^0,5

= 80 КН
Угол θ может быть рассчитано как
6 vduce. 0929 -1 ((60 кН) / (80 кН))
= 36,9 ^o
Можно рассчитать просмотр путем модификации EQ.1 до
H = Q L ² / H = Q L ² / H = Q L ² / H = Q (8 R _1x)
= (4 кН / м) (30 м) ² / (80 кН))
= 5,6 м
. Длина промежуточного кабеля. можно оценить как
с = (30 м) + 8 (5,6 м) ² / (3 (30 м))
= 32,8 м

Однородные нагруженные кабели с наклонными хордами
Наклонный кабельный кабель — кабель -кабель -кабель. используется для кабелей с наклонными хордами и равномерными нагрузками. Калькулятор основан на итеративном алгоритме, в котором кабель параболической формы адаптирован к пролету
L , высоте h ₁ и h ₂ в соответствии с рисунком выше. Уравнение притчи, оцененное ниже, можно использовать для воспроизведения формы в электронных таблицах или системах САПР.
Входы
Canvas
Результаты
Горизонтальные силы поддержки в X-направлении могут быть рассчитаны как
R _1x = R _2x
= Q A ^{2^{2^{2^{2^{2^{2 ^{/^{929 2^{2 ^{/^{2 ^{2 ^{/^{2 ^{2 ^{/^{2 ²}}}}}}}}}}}}}}}}}
929 2 ²
929 = Q ₂
929. )
      = q b ² / (2 ч ₂ )    (2a)
If b > a the maximum forces in the cable and at support 1 and 2 can be calculated as
R ₂ = (R _2x ² + (q b) ² ) ^0.5                    (2c)
R ₁ = (R _1x ² + (q a) ² ) ^0.5                    (2d)
— а вертикальные силы на опоре 1 and 2 can be calculated as
R _2y = (R ₂ ² — R _2x ² ) ^{0. 5}                   (2e)
R _1y = (R ₁ ² — R _1x ²) ^0,5 (2F)
У углов между горизонтальными и результатами.0929 -1 (R _2x / R ₂ )    (2g)
θ ₁ = cos ^-1 (R _1x / R ₁ )       (2g)
The length of the sagged cable can be estimated as
s _b = b (1 + 2/3 (h ₂ / b) ² )             (2h)
s _a = a (1 + 2/3 (h ₁ / a) ² )                    (2i)
S = S _A + S _B (2J)
Пример -наклонный кабель с униформой нагрузкой Si
A Cable с Span 30 M, , , , , , , , , , , , , . м , длина b = 22,8 м, провис h ₁ = 1 м и провис h ₂ = 10 м имеет равномерную нагрузку 4 кН/м .
Горизонтальные опорные силы можно рассчитать как
R _1x = R _2x
= (4 кН / м) (30 м) ² / (2 ((1 м)) ^0,5 + ( ^0,5 + + ( ^0,5 + + ( ^0,5 + ( ^0,5 + ( ^0,5 + ( ^0,5 ((1 м)) M) ) ^0,5))
= 104 кН
Полученные силы поддержки могут быть рассчитаны как
R ₂ = (103,9 КН) ^{2 9030 + (4 KN/MN (4.9). ) (22,8 м)) ² ) ^0,5}
= 138 кН
R ₁ = ( (103,9 кН) ² + (4 кН/м) (7,2 м)) ²) ^0,599999
9. 999999909
9. = 108 kN
The vertical forces in the supports can be calculated as
R _2y = ((138.2 kN) ² — (103.9 kN) ² ) ^0.5
= 91.2 кН

R _1y = ((107.8 kN) ² — (103.9 kN) ² ) ^0.5
    = 28.8 kN

The angles between resulting and horizontal forces in support 1 and 2 can be calculated as
θ ₂ = cos ^-1 (( 103.9 kN )/ (138.2 kN) )
= 41.3 ^o

θ ₁ = cos ^-1 ( ( 103.9 kN )/ (107.8 kN) )

    = 15. 5 ^o
Длина провисшего кабеля может быть рассчитана как м

S _A = (7,2 м) (1 + 2/3 ((1 м) / (7,2 м)) ²)
= 7,3 M
= 7,3 M
= 7,3 M
= 7,3 M
= 7,3 M
= 7,3 M . S = ( 7,3 M ) + ( 25,7 М )
= 33 M = 33 M = 33 M = 33 M = 33 M . » Дом » Справочник по электропроводке » Обучение электриков

Онлайн-интерактивный калькулятор электрической нагрузки для жилых помещений

Резюме: Калькулятор электрической нагрузки для жилых помещений, онлайн и интерактивный, обеспечивает точные расчеты нагрузки на панель.
Узнайте, чем делятся другие, по адресу Спросите электрика:
Это ясно, кратко и легко для понимания. Джон из Уоррена, Огайо

Краткое руководство по использованию калькулятора электрической нагрузки
Расширенный
Опытные электрики
Объяснение не требуется.
Промежуточный
Инспекторы и учителя
г. Краткие пояснения, которые помогут вам начать работу.
Новичок
Домовладельцы и студенты
Подробные пояснения, которые помогут вам разобраться.

Обратите внимание: для этого онлайн-инструмента расчета требуется, чтобы в вашем браузере был включен javascript.

Подробные инструкции для калькулятора электрической нагрузки.
Знакомство с калькулятором электрической нагрузки
Целью расчета электрической нагрузки жилого дома является точное определение размера базы электроснабжения в зависимости от электрооборудования, которое будет установлено. Национальные электротехнические нормы и правила являются основой для обеспечения правильного расчета и правильной установки электросети.
Этап 1
Общие требования к электрической нагрузке основаны на внутренней площади дома в квадратных футах, которая затем используется для расчета базовой нагрузки освещения и необходимых цепей электроприборов. Калькулятор жилой электрической нагрузки предварительно загружен электрической информацией, которую вы можете выбрать. Нажмите на кнопку со знаком вопроса, чтобы получить более подробную информацию о каждом разделе и записи.
Этап 2
Бытовые приборы и нагрузки моторного типа обычно представляют собой более крупное оборудование, используемое на кухне, в прачечной, в гараже. Обязательно проверьте информацию на паспортной табличке для точных расчетов.
Шаг 3
Отопление и кондиционирование воздуха. Правильная идентификация оборудования для отопления и кондиционирования воздуха очень важна, потому что это оборудование обычно требует большей электрической нагрузки.
Этап 4
Выполнение расчетов: Кнопка «Рассчитать» выполняет расчеты на основе информации, которую вы предоставили в этой форме. Кнопка «Рассчитать» должна быть нажата при внесении любых изменений в форму.
Основы измерения и расчета электроэнергии
Что такое ВА?
ВА — это аббревиатура вольт-ампер, которая представляет собой единицу мощности, определяемую путем умножения напряжения и силы тока в цепи. ВА — это стандартное измерение электрической мощности, которое используется для определения требований к компонентам электрической цепи.
Пример : цепь на 120 вольт, обеспечивающая 1 ампер = 120 вольт-ампер.
Разница между ВА и ваттами?
Ватт — это мера истинной мощности, необходимой для выполнения работы со скоростью 1 джоуль в секунду. Мощность рассчитывается путем умножения напряжения на коэффициент мощности цепи.
Пример : Вт = напряжение, умноженное на силу тока, умноженное на коэффициент мощности.
Что такое коэффициент мощности?
PF или коэффициент мощности представляет собой отношение фактической мощности в ваттах к полной мощности в вольт-амперах, выраженное в процентах.
Пример : коэффициент мощности 100 % является оптимальным, однако типичный коэффициент мощности может находиться в диапазоне от 75 до 90 %.
ОСОБОЕ ПРИМЕЧАНИЕ:
В некоторых областях формы ниже вы можете комбинировать нагрузки ВА для нескольких устройств с указанным разделом.

Краткие инструкции для калькулятора электрической нагрузки
Калькулятор нагрузки разделен на три основных раздела, которые позволяют ввести необходимую информацию о проекте дома и предполагаемом электрооборудовании, которое будет установлено.
Расчеты выполняются в соответствии с национальными электротехническими нормами и правилами, в которых основное внимание уделяется требуемым нагрузкам с учетом электроприборов и электродвигателей. Кнопки помощи со знаком вопроса помогут вам получить подробную информацию о типичных нагрузках оборудования, которые можно выбрать в различных раскрывающихся меню.
В этот калькулятор электрической нагрузки для жилых помещений предварительно загружена электрическая информация, которую вы можете выбрать. Пожалуйста, используйте дополнительные кнопки со знаком вопроса для получения более конкретной информации. Для вашего продолжения кнопки «Обновить» и «Рассчитать» будут пересчитывать всю форму.

Нажмите, чтобы распечатать эту страницу

ВАЖНО : Мы предоставляем эти инструменты расчета в качестве руководства, которое поможет вам понять процесс точного определения размеров электрощита в жилом доме на основе предполагаемых нагрузок. Результаты расчетов основаны на точности предоставленной вами информации. Кнопка [Рассчитать] должна быть нажата при внесении любых изменений в форму. Точный расчет нагрузки лучше всего проводить с помощью профессионального архитектора или инженера, который проверяется строительным отделом в вашей юрисдикции.

Домашняя электропроводка
Подключение розетки GFCI без заземляющего провода
Помощь в правильном подключении

» Вы можете избежать дорогостоящих ошибок! «
Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней электропроводки.

Perfect for Homeowners, Students,
Handyman, Handywomen, and Electricians
Includes:
Wiring GFCI Outlets
Wiring Home Electric Circuits
120 Volt and 240 Volt Outlet Circuits
Wiring Выключатели освещения
Электропроводка 3- и 4-проводной электрической плиты
Электропроводка 3- и 4-проводного шнура для сушки и розетки для сушки
Поиск и устранение неисправностей и ремонт электропроводки
Методы модернизации электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.

СВЯЗАННЫЕ
Подробнее о расчете электрической нагрузки в жилых помещениях
Как установить электрическую вспомогательную панель
Думаете об установке вспомогательной панели? Вот что нужно учитывать в первую очередь, и вы можете обнаружить, что вам вообще не нужна вспомогательная панель.
Размер провода для щита электроснабжения дома
Как подобрать размер провода для щита электроснабжения: Какие провода мне нужны для подачи электроэнергии в мой дом?
Достаточно ли большой ваш электрический щит
Достаточно ли большой мой электрический щит для всех моих приборов? Оценка необходимого электроснабжения, размеров домашних электрических панелей, мест для автоматических выключателей в электрических панелях.
Как проложить электропроводку в пристройке
Прокладка электропроводки в пристройке: Как определить размер и рассчитать электрощит для пристройки, онлайн-калькулятор электрической нагрузки и калькулятор падения напряжения.
Электропроводка в доме
Что требуется для электропроводки в жилом доме? Как спланировать домашние электрические цепи, Установка электрической проводки для светильников и розеток, Домашняя электрическая проводка.
Электропроводка для автофургона
Провода какого сечения мне нужно проложить для наружной вспомогательной панели? Как установить электрическую проводку, обеспечивающую питание автодома.
Размеры главного электрического щита для дома
Какой размер главного щита следует установить для домашних электрических цепей? Как подобрать главный электрощит для дома.
Размеры электрических панелей
Электрические автоматические выключатели и панели: В моей панели много автоматических выключателей, почему главный выключатель не срабатывает, когда все включено одновременно?
Расчет электрической нагрузки жилых помещений — 1495

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!
Бесконтактный электрический тестер
Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.
Самый быстрый способ проверить неисправность электропроводки!
Тестер розеток
Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании.
Снимите изоляцию провода, не надрезав и не повредив электрический провод!
Инструмент для зачистки проводов и кусачки
Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.

Обучение электромонтажу
Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить!«
Проводите уверенно!
Полностью иллюстрированный
Мгновенная загрузка

Теперь вы можете
Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию по электротехнике для домовладельцев, которую я когда-либо видел в сети. Вы вселили в меня уверенность в том, что я могу заниматься своими собственными проектами, чего у меня никогда раньше не было. СПАСИБО!
Пол, из Фоксборо, Массачусетс г.
Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете.
Джордж из Скрэнтона, Пенсильвания
Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке.
Билл, из Нью-Йорка, Нью-Йорк
Этот сайт намного лучше, чем 3 книги, которые я только что купил, я бы хотел, чтобы я пришел сюда первым.
Коллин, из Гранд-Рапидс, Мичиган г.
Спасибо за ответ на мой вопрос.
Я смог добиться этого. Этот сайт идеален. Я рад, что нашел его. Пожалуйста, продолжайте в том же духе.
Майк, из Чикаго, Иллинойс

Подробнее Комментарии
Оставить комментарий

Помощь с домашней электропроводкой Поиск и устранение неисправностей электропроводки Использование электрических тестеров и измерителей Домашняя электрическая безопасность Безопасность строительства дома Электрические расчеты и формулы Домашние электрические коды для домашней проводки Вопросы по электропроводке
Электромонтажные детали и инструменты Электрические коробки Электропровод Электрические инструменты Тестеры и измерители
Каталоги бытовой электротехники Каталог электрических статей Справочник электрических схем Справочник электропроводки своими руками Статьи по электрике своими руками Каталог категорий электрических статей Последние электрические вопросы и ответы Список статей по ремонту электрооборудования
Ресурсы по электромонтажу Лицензионные коды и строительство дома Обучение и сертификация электриков Ресурсы по электрической проводке Поставщики электроэнергии Информационный бюллетень «Советы по электрике» Бесплатная помощь по электрике Галерея домашней электропроводки Домашняя электрическая проводка видео Видео об электроэнергетике

Калькулятор сечения проводов постоянного тока
Создано Луисом Хойосом
Проверено Войцехом Сас, кандидатом наук
Последнее обновление: 24 июля 2022 г.
Содержание:
Как рассчитать размер провода постоянного тока
Пример: Как рассчитать размер провода постоянного тока на 200 ампер
Другие полезные инструменты, такие как калькулятор размера провода постоянного тока
Часто задаваемые вопросы
Заявление об отказе от ответственности
Расчет сечения провода постоянного тока жизненно важен для составления бюджета любого электротехнического проекта, поскольку больший размер провода подразумевает более дорогие кабели. По этой причине мы создали этот инструмент.
В качестве примера выбора сечения провода постоянного тока мы рассчитаем сечение провода для системы постоянного тока на 200 ампер с помощью этого калькулятора.
Вы можете дополнительно посмотреть в разделе часто задаваемых вопросов другие числовые примеры, например, какой размер провода для 12 В постоянного тока вы должны использовать.
Как рассчитать размер провода постоянного тока
Формула для расчета размера провода системы постоянного тока:
A = (2DIϱ) / В ,
где:
В падение между источником и самым дальним концом провода, измеряемое в вольтах;
I — Ток, протекающий по проводу, в амперах;
ϱ — Удельное сопротивление материала проводника, Ом×метры;
D — Расстояние в одну сторону (как далеко проходит кабель от источника до дальней точки), в метрах;
А — Площадь поперечного сечения провода, в квадратных метрах; и
🙋 Важные замечания:
Коэффициент 2 перед D учитывает обратный путь после прохождения тока через нагрузку.
В является произведением допустимого процента падения напряжения и напряжения источника.
ϱ непостоянна; она меняется в зависимости от рабочей температуры.
Для напряжения источника выше 50 В, если L<16 м, этот калькулятор принимает расстояние 16 м, чтобы при небольшой длине провод не получился слишком маленьким.
Пример: Как определить размер провода постоянного тока на 200 А
Предположим, электрическая система с источником 120 В и допустимое падение 3% , медный кабель с максимальной температурой 50°C, работающий на 200 ампер при постоянном токе . Сечение провода ** неизвестно, а расстояние в одну сторону (от источника до нагрузки) составляет 50 м.
Чтобы узнать размер провода, выполните следующие действия:
В калькуляторе размера провода постоянного тока введите:
Напряжение источника: 120 В;
Допустимое падение: 3%;
Материал: медь;
Ток: 200 А;
Расстояние (D): 50 м; и
Максимальная температура: 50°C.
Вот и все. Сечение провода для вашей системы постоянного тока на 200 А должно быть 104,65 мм² или AWG = 0000 (4/0)
.
Вы можете проверить свои результаты, используя формулу, представленную в предыдущем разделе.
Другие полезные инструменты, такие как калькулятор размера провода постоянного тока
Поскольку вы уже знаете, как определить размер провода постоянного тока, вы можете взглянуть на другие калькуляторы:
Калькулятор размера провода;
Калькулятор размера провода 24 В
Калькулятор сечения провода на 100 А
Калькулятор размера провода 12 вольт;
Калькулятор сечения провода 220 вольт; и
Калькулятор сечения ампер-провода.
Часто задаваемые вопросы
Какой размер провода для 12 В постоянного тока следует использовать?
Размер провода для 12 В пост. тока зависит главным образом от силы тока и длины провода. Для его расчета выполните следующие действия:
Определите электрический ток I (т. е. 20 А), длина кабеля L (т. е. 5 м), удельное сопротивление проводника ϱ (обычно 2,22 × 10⁻⁸ Ом⋅м для меди) и падение напряжения В (обычно 3% от напряжения источника).
Введите значения в формулу:
A = (2IϱL) / V = (2 ⋅ 20 ⋅ 2,22 × 10⁻⁸ ⋅ 50) / (0,03 ⋅ 12 В)
Результат должен быть 0,0001235 м² или 123,5 мм².
Провода какого сечения для постоянного тока 30 А следует использовать?
Сечение провода для 30-амперного источника постоянного тока зависит главным образом от напряжения источника и длины провода. Выполните следующие шаги, чтобы вычислить его:
Определить напряжение источника (т. е. 12 В), длину кабеля L (т. е. 50 м), удельное сопротивление проводника ϱ (обычно 2,22 × 10⁻⁸ Ом⋅м для меди) и падение напряжения В (обычно 3% = 0,03 напряжения источника).
Введите значения в следующую формулу:
A = (2IϱL) / V = (2 ⋅ 30 ⋅ 2,22 × 10⁻⁸ ⋅ 50) / (0,03 ⋅ 12 В)
Результат должен быть 0,00018525 м² или 185,25 мм².
Отказ от ответственности
Эти результаты приведены только в ознакомительных целях. Всегда консультируйтесь с квалифицированным электриком, прежде чем приступать к любой электрической установке.
Luis Hoyos
Напряжение источника
Допустимое падение напряжения (В)
Материал проводника
Ток (I)
Одностороннее расстояние (D)
Максимальная температура провода
9 Рекомендуемое сечение провода
калибр
Площадь поперечного сечения провода (A)
Диаметр провода (d)
Посмотреть 83 похожих калькулятора электромагнетизма 🧲
Ускорение частицы в электрическом полеМощность переменного токаРазмер выключателя… Еще 80
Расчет фидера/проводника жилой единицы
Независимо от того, предназначены ли они для подмастерьев, мастеров-электриков или подрядчиков, большинство экзаменов на получение лицензии на электроснабжение требуют, чтобы вы рассчитали жилые нагрузки и размеры обслуживания или фидеров, используя один из двух методов. Стандартный метод, который содержится в ст. 220, часть II, включает в себя больше шагов, но многие люди используют его исключительно для того, чтобы не использовать неправильный метод. Однако большая часть жилищного строительства подпадает под действие факультативного метода в ст. 220, часть III, поэтому разумно понимать оба метода. В любом случае вы можете превысить требования NEC — это минимальные требования, а не проектные спецификации.
Начнем со стандартного метода. Требуется шесть наборов расчетов для общего освещения и емкостей, мелкой бытовой техники и прачечной; кондиционирование воздуха против тепла; Техника; сушилка для белья; кухонное оборудование; и размер проводника.
Следующий пример должен помочь проиллюстрировать, как применять эти шаги.
Какой размер служебного проводника необходим для жилой единицы площадью 1500 кв. футов, если он содержит следующие нагрузки? Обслуживание 120/240В.
Утилизация (940ВА)
Посудомоечная машина (1250 ВА)
Уплотнитель мусора (1100 ВА)
Водонагреватель (4500 ВА)
Осушитель (4000 ВА)
Варочная панель (6000 ВА)
Две печи (каждая по 3000 ВА)
Кондиционер (5 л. с., 230В)
Три электрообогрева помещений (каждая по 3000 Вт)
Общее освещение и розетки, мелкая бытовая техника и прачечная . NEC признает, что эти цепи не будут включены (нагружены) одновременно. Таким образом, вы можете применить коэффициент нагрузки к общей подключенной нагрузке общего освещения и розеток (220.16). Чтобы определить требуемую нагрузку обслуживания/фидера, обратитесь к таблице 220.11 и выполните следующие действия:
Сначала определите общую подключенную нагрузку для общего освещения и розеток (3 ВА на кв. фут) [таблица 220.3(A)], двух цепей малых бытовых приборов по 1 500 ВА каждая и одного контура прачечной по 1 500 ВА (220,16) ( Рис. 1 ).
Во-вторых, примените коэффициенты нагрузки из Таблицы 220.11 к общей подключенной нагрузке общего освещения и розеток. Рассчитайте первые 3000 ВА при 100%-ном потреблении и оставшиеся ВА при 35%-ном потреблении.
Общее освещение/розетки: 1 500 кв. футов × 3 ВА = 4 500 ВА
Цепи малых бытовых приборов: 1500 ВА×2 = 3000 ВА
Контур стирки: 1500 ВА×1= 1500 ВА
Суммарная подключенная нагрузка: 4 500 ВА+ 3 000 ВА+1 500 ВА=9 000 ВА
Первые 3000 ВА при 100 % = 3000 ВА × 1,00 = 3000 ВА
Остаток при 35%=(9000ВА-3000ВА)×0,35=2100ВА
Суммарная потребляемая нагрузка = 5 100 ВА
Кондиционирование воздуха по сравнению с обогревом . Поскольку нагрузки на кондиционирование и отопление не включаются одновременно, можно опустить меньшую из двух нагрузок (220.21). Рассчитайте каждое из них на 100% (220,15) ( Рис. 2 ).
Кондиционер: 5 л.с., 230 В
VA=E×I (таблица 430.148)
28 ФЛ×230 В=6440 ВА
Тепло: 3000 Вт × 3 шт. = 9000 Вт
Нагрузка на кондиционирование воздуха меньше, чем тепловая нагрузка, поэтому ее можно не использовать.
Бытовая техника . В соответствии с 220.17 вы можете использовать коэффициент спроса 75%, когда четыре или более «прикрепленных на месте» приборов, таких как посудомоечная машина или мусоросборник, находятся на одном фидере. Не включайте в эту категорию сушилки для белья, кухонное оборудование, кондиционер или отопление ( Рис. 3 ).
Утилизация отходов: 940VA
Посудомоечная машина: 1250 ВА
Уплотнитель мусора: 1100 ВА
Водонагреватель: 4500 ВА
Суммарная нагрузка подключенных устройств: 7 790 ВА × 0,75 = 5 843 ВА
Сушилка для белья . В соответствии с 220.18 потребляемая мощность или потребляемая мощность электрических сушилок для белья в жилом помещении должна быть не менее 5000 Вт. Однако, если номинальная мощность, указанная на паспортной табличке, превышает 5000 Вт, используйте эту номинальную мощность в качестве нагрузки. Вы можете не проводить этот расчет, если в агрегате не предусмотрена электрическая сушилка. Однако обычно используются как газовые, так и электрические источники. Если вы видите на чертежах газ, убедитесь, что электричество не будет ( Рис. 4 ).
Потребляемая нагрузка для обслуживания и подачи для сушилки мощностью 4 кВт составляет 5000 Вт.
Кухонное оборудование . Для бытовых приборов мощностью более 1,75 кВт можно использовать коэффициенты мощности, перечисленные в 220.19, таблицах и примечаниях 1, 2 и 3.
Все три печи в примере рассчитаны на мощность выше 1,75 кВт и не выше 8,75 кВт, поэтому следуйте инструкциям в примечании 3. Две печи рассчитаны на мощность менее 3,5 кВт, поэтому Таблица 220.19Столбец Применяется коэффициент спроса. Варочная панель имеет мощность 6 кВт, поэтому применяется коэффициент мощности столбца B ( рис. 5 ).
Столбец A спрос: 3кВт×2 блока×0,75 коэффициент нагрузки=4,5кВт
Потребление столбца B: 6кВт×1 шт.× 0,8=4,8кВт
Требуемая нагрузка = 4,5 кВт + 4,8 кВт = 9,3 кВт = 9300 Вт
Питающий и сервисный провод размер . 400 А и меньше: для 3-проводных однофазных систем 120/240 В размер фидерных или служебных проводников соответствует Таблице 310.15(B)(6). Для всех остальных используйте Таблицу 310.16. Размер заземленного (нейтрального) проводника соответствует максимальной несимметричной нагрузке (220. 22) в соответствии с таблицей 310.16.
Свыше 400 А: Размеры незаземленных и заземленных (нейтральных) проводников согласно Таблице 310.16.
Теперь мы можем суммировать нагрузки по требованию с шагов 1 по 5.
Шаг 1: 5100 ВА
Шаг 2: 9000 ВА
Шаг 3: 5843 ВА
Шаг 4: 5000 ВА
Шаг 5: 9300 Вт
Шаг 6: Общая потребляемая мощность 34 243 ВА Для определения ампер, необходимого для обслуживания, используйте формулу: I5VA÷E.
I=34,243 ВА÷240 В=143 А
Мы можем использовать 310.15(B)(6) для однофазного питания 120/240В и фидера до 400А. В этой таблице допускается меньший размер проводника, чем в таблице 310.16.
Потребляемая нагрузка 143 А означает, что для этого дома требуется как минимум 150 А с проводниками 1 AWG.
Дополнительный метод. Вы можете использовать более простой дополнительный метод, указанный в 220.30, только в том случае, если общая подключенная нагрузка обслуживается одним 3-проводным набором служебных или фидерных проводов на 120/240 В или 208Y/120 В с силой тока 100 А или выше. Поскольку это условие описывает типичную услугу по месту жительства, вероятно, будет применяться факультативный метод. Его использование может упростить процесс проектирования и сэкономить ваше время, потому что у вас гораздо меньше наборов вычислений.
Общие грузы . Расчетная нагрузка должна быть не менее 100 % для первых 10 кВт плюс 40 % остальных следующих нагрузок:
Распределительные цепи для небольших бытовых приборов и прачечных: 1500 ВА на каждую цепь 20 А.
Общее освещение и розетки: 3 ВА на кв. фут
Приборы: паспортная мощность ВА всех приборов и двигателей, закрепленных на месте (постоянно подключенных) или в определенной цепи. Обязательно используйте плиту и сушилку с номинальным значением, указанным на паспортной табличке.
ОВКВ . Включите наибольшее из следующего:
100% паспортных данных оборудования для кондиционирования воздуха.
100 % компрессоров теплового насоса и дополнительного нагрева, если только контроллер не препятствует одновременной работе компрессора и дополнительного нагрева.
100 % паспортных данных электрических теплоаккумулирующих и других систем отопления, в которых предполагается, что обычная нагрузка будет постоянной при полном паспортном значении. Не настраивайте такие системы под любым другим выбором в этой таблице.
65% паспортной мощности центрального электрического отопления помещений, включая встроенный дополнительный нагрев в тепловых насосах, где контроллер предотвращает одновременную работу компрессора и дополнительного отопления.
65% паспортной мощности электрического отопления помещений, если имеется менее четырех отдельно управляемых агрегатов.
40 % паспортной мощности электрического обогрева помещений четырех или более отдельно управляемых агрегатов.
Калибровка сервисных/фидерных проводников . Теперь, когда мы увидели, как определить жилую нагрузку, давайте оценим размеры служебных/фидерных проводников. Мы будем использовать те же характеристики, что и для стандартного метода, чтобы мы могли сравнивать яблоки с яблоками.
Шаг 1: Определить общие нагрузки [230.30(B)].
Малый прибор: 1 500 ВА × 2 контура = 3 000 ВА
Общее освещение: 1 500 кв. футов × 3 ВА = 4 500 ВА
Контур прачечной = 1500 ВА
Теперь сложите рейтинги устройств.
Утилизация (940 ВА)
Посудомоечная машина (1250 ВА)
Уплотнитель мусора (1100 ВА)
Водонагреватель (4500 ВА)
Осушитель (4000 ВА)
Духовки (3000 ВА×2 шт.=6000 ВА)
Варочная панель (6000 ВА)
Суммарная подключенная нагрузка=32,790ВА
Рассчитать первые 10 000 ВА при 100 % = 10 000 ВА × 1,00 = 10 000 ВА
Рассчитайте остаток при 40 % = 22 790 ВА × 0,40 = 9 116 ВА
Требуемая нагрузка = 10 000 ВА + 9 116 ВА = 19 116 ВА
Шаг 2: Сравните кондиционер при 100 % и обогрев при 65 % [220,30(C)].
Кондиционер: 230 В×28 А=6440 ВА
Тепло [220,30(C)(5)]: 9000 Вт × 0,65 = 5850 Вт (пропустить)
Шаг 3: Рассчитайте служебные/фидерные проводники согласно 310.

Зачем нужен расчет сечения кабеля

Ключевые факторы при выборе сечения кабеля

Расчет мощности нагрузки

Формулы для расчета силы тока

Для однофазной сети 220В:

Для трехфазной сети 380В:

Таблицы для выбора сечения кабеля

Влияние способа прокладки на выбор сечения

Учет температуры окружающей среды

Рекомендуемые сечения для бытовой проводки

Особенности расчета для сетей постоянного тока

Заключение

Таблица зависимости сечения кабеля от тока (мощности).

Сечение кабеля

Расчет сечения кабеля

Соотношение тока и сечения

Чем отличается кабель от провода

Выбор кабеля

Одножильный или многожильный

Медь или алюминий

Зачем производится расчет

Что нужно знать

Какой провод лучше использовать

Расчет сечения медных проводов и кабелей

Сечение кабеля по мощности (таблица)

Общепринятые сечения для проводки в квартире

Выбор сечения провода исходя из количества потребителей

Токовые нагрузки в сетях с постоянным током

Расчёт для помещений

Как расчитать провод по нагрузке

Выбор сечения проводника по мощности и длине

Расчёт сечения по формулам

Расчёт сечения кабеля или провода

Сечение кабеля

Как выбрать сечения проводника

Правило выбора площади сечения провода для максимального тока

Необходимая площадь сечения провода равна максимальному току, деленному на 10.

Максимальный ток равен площади сечения умножить на 10.

Максимальный ток алюминиевого провода равен площади сечения умножить на 6.

Расчет сечения провода электропроводки по мощности подключаемых электроприборов

Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В

Как узнать мощность?

Выбор сечения кабеля по мощности

Расчет сечения кабеля по мощности и длине

Выбираем сечение кабеля по мощности

Собираем данные

Суть метода

Онлайн расчет сечения кабеля по мощности, току и длине провода

Онлайн калькулятор расчета сечения кабеля по мощности

Расчет сечения кабеля онлайн, калькулятор по диаметру

Расчет кабеля онлайн. Особенности и параметры.

Разновидности кабеля АВВГ и ВВГ:

Таблицы сечения медного и алюминиевого кабеля

С какой целью делается расчет сечения кабеля

Обзор

Применение

Использование калькулятора для расчетов сечения

Расчет провода по току. Расчет сечения провода по мощности и по плотности тока: правила, алгоритм, электротехнические тонкости

Онлайн расчет сечения кабеля по мощности, току и длине провода

Онлайн калькулятор расчета сечения кабеля по мощности

Таблицы сечения медного и алюминиевого кабеля

Видео-обзоры по выбору сечения кабеля

Расчет сечения провода по мощности и по плотности тока: формулы и примеры

«Протоптанные» пути вычислений

Расчет размера сечения по нагрузке

Как рассчитать сечение по току?

Допустимая и рабочая плотность тока

Изучение схемы расчета

Видео-руководство для точных расчетов

Какой кабель лучше купить?

Расчет сечения кабеля. По мощности, току, длине

Основные правила

Важность правильного выбора сечения

Если вы покупаете провод и замеряете его диаметр, то не забудьте, что площадь рассчитывается по формуле:

Расчет сечения провода по мощности и току

Зная мощность, по формуле определяют номинальную силу тока:

Влияние длины проводки на выбор кабеля

Расчет потерь напряжения выполняется следующим образом:

Калькулятор расчета сечения кабеля по мощности и току

ПУЭ таблица расчета сечения кабеля по мощности и току
