Ламповые вольтметры и принципы их работы

Ламповые вольтметры Отказ от ответственности . Содержание является мыслями автора и не предназначено для использования в качестве авторитетного руководства. Возможны ошибки и неточности. Электронные и электрические устройства представляют потенциальную опасность для жизни и имущества при неправильном обращении, использовании или обслуживании. Автор не может придумать и предупредить обо всех возможных проблемах с электричеством, и рекомендует изучить все технические аспекты и аспекты безопасности электроники/электроники, прежде чем пытаться работать с ними или использовать их. Опасные напряжения и токи присутствуют почти во всем электрическом и электронном оборудовании, особенно в электронных лампах или во всем, что подключается к сети для работы. Кроме того, старинное оборудование никогда не проектировалось и не производилось в соответствии с современными стандартами безопасности.

Введение

Будучи молодым человеком в начале 80-х, я был зачислен в одну из программ профессионального обучения электронике местного колледжа. Единственное тестовое оборудование, которое мы должны были купить, это ВОМ (аналоговый вольт-ом-миллиамперметр). Остальное оборудование было предоставлено колледжу для использования в классах . В каждой из наших рабочих зон был цифровой мультиметр настольного типа, источник питания постоянного тока, Simpson 260 VOM, осциллограф и несколько других мелочей. К тому времени в истории электроники мы в основном изучали полупроводниковое телевидение, радио/стереосистему и промышленную электронику, хотя было несколько инструкторов, которые все еще использовали электронные схемы в большинстве своих примеров.
Естественно, примерно в это же время я сильно заинтересовался давно заброшенной мастерской электроники отца моего друга. Он находился в отдельной комнате, примыкающей к задней части их семейного гаража, и в ней до сих пор хранилось большинство инструментов и деталей, хотя теперь и в беспорядке, которые его отец использовал еще в 1960-х годах в качестве побочного бизнеса по ремонту телевизоров и радиоприемников. Много летних дней мы с другом проводили там часы, копаясь в коробках с лампами и играя с тестовым оборудованием, когда больше нечего было делать. Здесь я увидел свой первый ламповый вольтметр. я не помню, какой он был (Хотя на ум приходит EICO), но помню вентилируемый металлический корпус, его изрядный вес, и очень озадачил большой аналоговый счетчик, который нужно было втыкать в стену и прогревать перед использованием. В то время я не понимал его важности в старой мастерской электроники.
Ламповые вольтметры и импедансометры

Иногда существуют обходные пути, такие как использование «блока смещения» на обратной стороне VOM, чтобы обнулить измеритель и сделать из него почти бесконечное устройство импеданса, по крайней мере, для измерений напряжения постоянного тока, но это не так. «повседневная практика», чтобы сделать это, поэтому я не буду вдаваться в эти подробности. Что ж, в свое время ламповый вольтметр, или VTVM, был лучшим способом получить точные измерения напряжения как переменного, так и постоянного напряжения в схемах ламп с высоким импедансом. Позже появились цифровые измерители с высоким импедансом, которые тоже позволяли это, но с большим количеством функций и большей точностью.

Преимущества
Так зачем писать или использовать VTVM? Что ж, я не буду одним из тех, кто скажет вам, что они являются незаменимым оборудованием для работы с винтажной ламповой электроникой с характерными для них высокими напряжениями и внутренним сопротивлением протеканию тока. Существует огромный рынок тестового оборудования всех видов. Есть много людей, которые работают как со старинными, так и с новыми схемами вакуумных ламп или высокоимпедансными полевыми транзисторами, и все же никто в мире, о котором я знаю, не делает VTVM или полупроводниковые эквиваленты для высокоимпедансных аналоговых измерительных приборов общего назначения. . Кто-то сделал бы их, если бы они были действительно необходимы. На самом деле, вы вполне можете обойтись хорошим цифровым измерительным прибором (предпочтительно с движущейся гистограммой для наблюдения за быстро меняющимися событиями, такими как мой Triplett 9).045) вместе с хорошим, аналоговым (читай: сопротивление 20000 Ом на вольт по постоянному току и не менее 5000 по переменному) ВОМ. Означает ли это, что ВТВМ — это просто новинка? Отнюдь не. У них есть свои преимущества, и их очень приятно иметь. Я только говорю, что не волнуйтесь, что вы не можете диагностировать винтажную ламповую электронику или ламповые усилители без них. То, как вы используете какой-либо измеритель, не менее важно, чем то, какой тип измерителя вы используете. По общему признанию, мне нравится их использовать, отчасти потому, что они крутые. Использование старинного тестового оборудования на старинной электронике меня очень удовлетворяет. Но в практическом смысле движение аналогового измерителя с качающейся стрелкой быстрее и легче читается, чем изменение чисел или даже цифровая гистограмма при изменении напряжения или сопротивления, например, при «пиковом» регулировании или поиске разрыва на потенциометр. Обычный VOM тоже может это делать, но ему не хватает высокого входного импеданса (и обычно высокой частотной характеристики для переменного тока), который есть у VTVM. Сосредоточенный взгляд и твердая рука, безусловно, могут научиться эффективно использовать цифровой измеритель или VOM в этих условиях, но я все же рекомендую VTVM как покупку, о которой не жалею. VTVM по-прежнему широко доступны на eBay и любительских фестивалях, но планируйте тщательную проверку и восстановление. К счастью, большинство из них не очень сложны, и если само движение измерителя в порядке и не подвержено коррозии внутри, обычно требуется очистка, замена нескольких конденсаторов и проверка номиналов резисторов. Трубки работают легко в VTVM и редко бывают плохими.
Что еще хорошо умеет делать VTVM? В дополнение к возможности считывать напряжения переменного или постоянного тока в цепях с высоким импедансом без существенной нагрузки на эти напряжения и иметь аналоговый измеритель для легкого считывания изменяющихся напряжений, они обычно имеют гораздо более широкую полосу частот для точного считывания напряжений переменного тока. Это особенно важно при измерении коэффициента усиления сигнала, проходящего через аудиоусилитель. Типичный цифровой счетчик может иметь максимальную точность только при частоте до 400 Гц или около того. По моему опыту, большинство из них работает нормально до 1 кГц или, может быть, до 2 кГц, но показания напряжения быстро падают выше этих частот, что не очень помогает при попытке измерить усиление звука и частотную характеристику аудиоусилителя, скажем, от 20 Гц до 20 кГц. Обычный VOM обычно работает намного лучше, чем цифровой, но частотная характеристика VOM обычно не приводится в руководстве, как в случае с VTVM, что приводит к дальнейшим испытаниям или предположениям, и это также нагружает многие схемы, поскольку это сделал с примерами напряжения постоянного тока. На мой взгляд, это важное применение для VTVM. В крайнем случае, если вы знаете, что делаете, цифровой измерительный прибор можно оснастить адаптером выпрямительного диода/конденсатора на «горячем» измерительном проводе для преобразования широкого диапазона частот в постоянный ток, и измеритель будет считывать его как постоянный ток пропорционален пиковому напряжению переменного тока, но этот метод также требует калибровки или перекрестной проверки выходного сигнала адаптера пробника по отношению к известному напряжению переменного тока в пределах нормального диапазона частот измерителя, чтобы учесть потери напряжения на диодах (которые зависят от напряжения) для получения действительно точных показаний. . Не имея VTVM и работая со схемами с высоким импедансом, большинство людей просто используют осциллограф для такого рода вещей, а не возятся со всем этим. (К счастью, в наши дни новые и бывшие в употреблении «прицелы» доступны за не слишком большие деньги.) VTVM действительно сияют там, где задействован широкий диапазон частот.
Сопротивление и стойкость к выгоранию. Несколько последних вещей, которые я считаю особенно важными: Большинство цифровых измерителей показывают сопротивление до 40 МОм или около того, что довольно хорошо, но VTVM показывают до миллиарда (!) Ом. VOM обычно могут считывать только до одного или, может быть, нескольких МОм с любой точностью. Иногда при проверке токов утечки этот диапазон высоких сопротивлений VTVM оказывается весьма кстати. Устойчивость к выгоранию просто означает, что VTVM по своей природе устойчивы к ошибкам подключения. VOM или (особенно дешевый) цифровой измеритель могут быть повреждены из-за неправильной настройки параметров измерителя для того, что должно быть измерено. Ток через механизм счетчика ВТВМ ограничен пропускной способностью электровакуумных ламп, которые его приводят в действие, и их трудно сжечь. Кроме того, верхний предел напряжения типичного цифрового измерителя чаще всего составляет около 600 В. Очень тщательно сконструированный резистивный делитель напряжения, который не превышает номинальное напряжение отдельных резисторов, может использоваться для измерения более высоких напряжений, если вы действительно знаете, что делаете, но VTVM обычно имеет номинал 1000 В или 1200 В. Есть некоторая ламповая электроника, где напряжение B+ на лампах приближается или превышает 600 В.
Вот самые важные плюсы и минусы трех основных типов счетчиков, как я это вижу. Как я уже говорил, существуют различные обходные пути, чтобы разные измерители давали вам необходимую информацию о схеме… и, кстати, если вы много работаете с электроникой и еще не владеете ею, я рекомендую также приобретите осциллограф, когда сможете … но, хотя я обнаружил, что использую цифровой (цифровой мультиметр) для быстрых ежедневных проверок, а иногда и VOM, мой VTVM всегда стоит на полке над моим столом, подключенный и разогревается, когда я работаю почти над чем угодно в магазине.
Как это работает? Упрощенное описание: в большинстве VTVM служебного типа используется аналогичная схема, в которой пара триодных ламп (или, чаще, двойные триодные секции в одной оболочке лампы) усиливают постоянное напряжение, поступающее через пробник, и делитель напряжения диапазона для управления измерителем. . Есть одна «активная трубка» и одна «неактивная трубка» (или, точнее, «реактивная трубка»). Они работают вместе противоположным образом, чтобы управлять измерителем, и это также изолирует потребляемый ток измерителя от измеряемой цепи. Измеряемое напряжение сначала подается через кабель датчика на «верхнюю часть» прецизионного резистивного делителя напряжения с типичным сопротивлением десять МОм во всех диапазонах. Переключатель диапазонов соединяет сетку активной трубки с точками цепи резистивного делителя. Чем выше измеряемое напряжение, тем «ниже» точка соединения будет на делителе, поскольку по замыслу всегда требуется заданное напряжение на сетке трубок, чтобы привести счетчик к полному отклонению. (См. рис. 3). Триодные лампы расположены по так называемой «балансной мостовой» схеме. (Снова рис. 3) Положительное напряжение, поступающее, например, на V1, активную сетку трубки, заставляет трубку увеличивать проводимость тока. Это вызывает повышенное падение напряжения на резисторах RL1, RK1 и RC, так что напряжение на пластине становится менее положительным (более отрицательным), а катод становится более положительным (менее отрицательным). RC имеет значительно более высокое сопротивление, чем RK1 или RK2, поэтому большая часть увеличения положительного напряжения в катодной цепи происходит через RC. Поскольку катод V2 также подключен через катодный резистор к RC, катод V2 также становится более положительным — почти так же, как катод V1. Сетка V2 заземлена, поэтому ее напряжение зафиксировано на уровне нуля вольт. Эффект от того, что катод V2 становится более положительным по отношению к его сетке, такой же, как если бы его сетка была более отрицательной, и ток его V2 уменьшается. Итак, резюмируя, ток V1 увеличивается и вызывает уменьшение тока V2 примерно на ту же величину. Это приводит к тому, что напряжения на пластинах движутся в противоположных направлениях. Счетчик подключен через калибровочный потенциометр между двумя цепями трубчатой ​​пластины, и через него проходит пропорциональный ток, вызывающий пропорциональное отклонение стрелки. Нулевой потенциометр позволяет точно сбалансировать токи трубки без подачи измерительного напряжения, чтобы стрелка измерителя находилась на нуле. Поскольку один и тот же делитель напряжения и все другие компоненты одинаковы для всех диапазонов напряжения, и из-за этого требуется определенное заданное значение напряжения на сетке V1, чтобы вызвать заданное отклонение измерителя, установка калибровки измерителя на один диапазон напряжения (независимо от того, что указано в руководстве) откалибрует счетчик для всех диапазонов. Это предполагает, конечно, что все номиналы резисторов во входном делителе напряжения правильные и, следовательно, должным образом пропорциональны друг другу. Преимущество мостовой схемы заключается в том, что по мере того, как ток V1 увеличивается из-за его изначально нелинейной кривой напряжения / тока, V2 движется в обратном направлении по своей кривой. Конечным результатом является то, что отклик измерителя гораздо более линейный, чем если бы для усиления входного напряжения использовался только один триод. Он также в значительной степени компенсирует влияние двух триодов, имеющих разные характеристические кривые из-за производственных допусков или старения лампы. Кроме того, он компенсирует колебания сетевого напряжения, подаваемого на прибор, поскольку обе трубки одинаково реагируют на повышение или понижение напряжения питания. Это снижает расходы и усложняет регулируемый источник питания для обычных VTVM сервисного уровня, хотя в большинстве лабораторных VTVM используется регулируемый источник питания для еще большего повышения точности.
Если измеряется переменный ток, входящее переменное напряжение передается через цепь выпрямителя с собственными делителями напряжения диапазона — один для предотвращения попадания перенапряжения на выпрямительную трубку, а другой — на выход выпрямительной трубки для масштабирования напряжения до нужного уровня. . Это преобразует переменный ток в постоянный, где он действует так же, как измеряемое постоянное напряжение в цепи мостовой трубки. Вот почему в VTVM также есть выпрямительная трубка, даже если он использует твердотельный диод или селеновый выпрямитель для питания поставка.
 Функция измерения сопротивления использует ту же схему, что и функции измерения напряжения, но подает ток от батареи (от 1,5 до 3 В) через другой набор внутренних прецизионных резисторов, используемых только для функции измерения сопротивления, и выходит через измеряемое сопротивление. Падение напряжения на используемом функциональном резисторе в омах делится на неизвестное сопротивление, и это напряжение подается на сетку V1 для работы схемы привода счетчика, как и раньше. Батарея обеспечивает довольно стабильное напряжение постоянного тока для работы в омах, поскольку ее напряжение определяется ее химическим составом для данного потребляемого тока. Расход батареи очень и очень мал, и она имеет тенденцию поддерживать точное напряжение в течение очень долгого времени. Единственным недостатком этого является то, что о батарее часто забывают, и особенно когда VTVM помещают на хранение со старой и существенно разряженной батареей, они могут просочиться внутрь счетчика, вызывая коррозию, и причинить большой ущерб. Это одна из самых распространенных головных болей при попытке восстановить ВТВМ до рабочего состояния.

Восстановление
Когда новый-старый VTVM попадает на мой стол, первое, что я делаю, это последовательно подключаю батарею на 1,5 В к потенциометру на 10 кОм и подключаю одну сторону потенциометра к метр, а свободный конец батареи на другую сторону метр. Это позволяет мне повышать и понижать напряжение, чтобы понять, работает ли механизм счетчика и не заедает ли он. Убедитесь, что полярность правильная, чтобы измеритель двигался в правильном направлении. Если счетчик пройдет этот тест, я считаю, что стоит рискнуть восстановить остальную часть устройства. В общем, зачищаю и проверяю, чтобы все винты и гайки были затянуты, потому что они часто используются для земляных возвратов, а грязные или заржавевшие контакты там могут вызвать всякую головную боль. Я использую медицинский спирт для общего удаления грязи и копоти, а также аэрозоль для очистки электрических контактов, но держите их подальше от любых пластиковых деталей или окрашенных поверхностей, пока не убедитесь, что они не повредят их. Не используйте WD-40 или подобные продукты для очистки или смазки переключателей, особенно поворотных переключателей, которые выбирают функцию и диапазон измерителя. Подобные продукты могут вызвать небольшие пути утечки тока, которые заставят счетчик работать хаотично, и в лучшем случае их будет трудно удалить. Я очищаю все потенциометры и переключатели (рис. 3 и 4, синие стрелки) средством Caig De-Oxit и несколько раз перемещаю их туда-сюда. Вытрите лишнюю жидкость. Я заменяю все бумажные/восковые конденсаторы, любые электролитические конденсаторы (рис. 4 и 5, зеленые стрелки) и любые резисторы, размеры которых выходят за допустимые пределы. Особенно обратите внимание на резисторы с допуском в один процент, используемые в цепи делителя входного напряжения. (Рис. 4 и 5, желтые стрелки) Эти резисторы обычно монтируются на поворотном переключателе диапазонов, но в этом случае они выстраиваются на основной плате. Если какой-либо из них выходит за допустимые пределы, напряжение, считываемое измерителем, будет отключено. Его можно откалибровать для правильного чтения в одном диапазоне напряжения, но тогда он будет отключен в других диапазонах. Все они работают вместе в последовательной строке. Эти прецизионные делительные резисторы обычно имеют нечетные значения, которые иногда могут быть заказаны по специальному заказу или, что более удобно, состоят из последовательно-параллельных комбинаций металлопленочных резисторов с однопроцентным допуском. Важно иметь руководство по эксплуатации/обслуживанию вашего VTVM, чтобы вы могли правильно его откалибровать. Существует определенный порядок, в котором должны выполняться корректировки калибровки, и в вашем руководстве будет вся эта информация в пошаговом формате. Бумажные руководства можно приобрести на eBay или на веб-сайте ManualMan. com, если вы не можете найти бесплатную загрузку. Обычно я просматриваю Архив руководств по якорям для лодок и получаю их там бесплатно. Руководства Heathkit обычно необходимо приобретать из-за какой-то запутанной проблемы с авторскими правами, когда кто-то, по-видимому, купил права на все руководства по своему оборудованию.

Несколько слов о щупах, используемых для VTVM: Если вы решили купить, проверить/починить и использовать VTVM, постарайтесь приобрести его с оригинальными щупами. Они используют специальные щупы с экранированным кабелем, изолирующим резистором в рукоятке щупа и очень часто используют те самые, иногда труднодоступные, устаревшие микрофонные разъемы. Разъемы на VTVM можно заменить на легкодоступные разъемы BNC, но вам все равно потребуется изготовить пробник с изолирующим резистором на конце пробника для измерения постоянного тока, еще один пробник без резистора для измерений переменного тока и убедиться, что они могли безопасно работать с высокими напряжениями, которые способен считывать VTVM. Как правило, заводской датчик имеет переключатель на рукоятке для «переменного тока/Ом» и «постоянного тока». В режиме постоянного тока резистор включается вместе с кабелем — обычно это резистор на 1 МОм. Этот резистор предназначен для развязки собственной емкости экранированного кабеля от измеряемой цепи, чтобы предотвратить чрезмерное нарушение работы цепи. Генераторы в радиоприемниках перестали бы работать без него, и это разрушило бы постоянное напряжение, которое они генерируют как смещение ламповой сетки. Резистор должен быть в наконечнике пробника для измерения постоянного тока, а не для измерений переменного тока или сопротивления. Счетчик не будет правильно калиброваться без зонда с изолирующим резистором, поэтому не забывайте переключать переключатель во время калибровки счетчика или повседневного использования. Также неплохо проверить сопротивление этого резистора при ремонте VTVM. Это легко не заметить, и с возрастом они часто теряют свою ценность.
Надеюсь, вам понравилось читать!

© 2016 Rob’s Radio-Actaction, LLC
Все права защищены

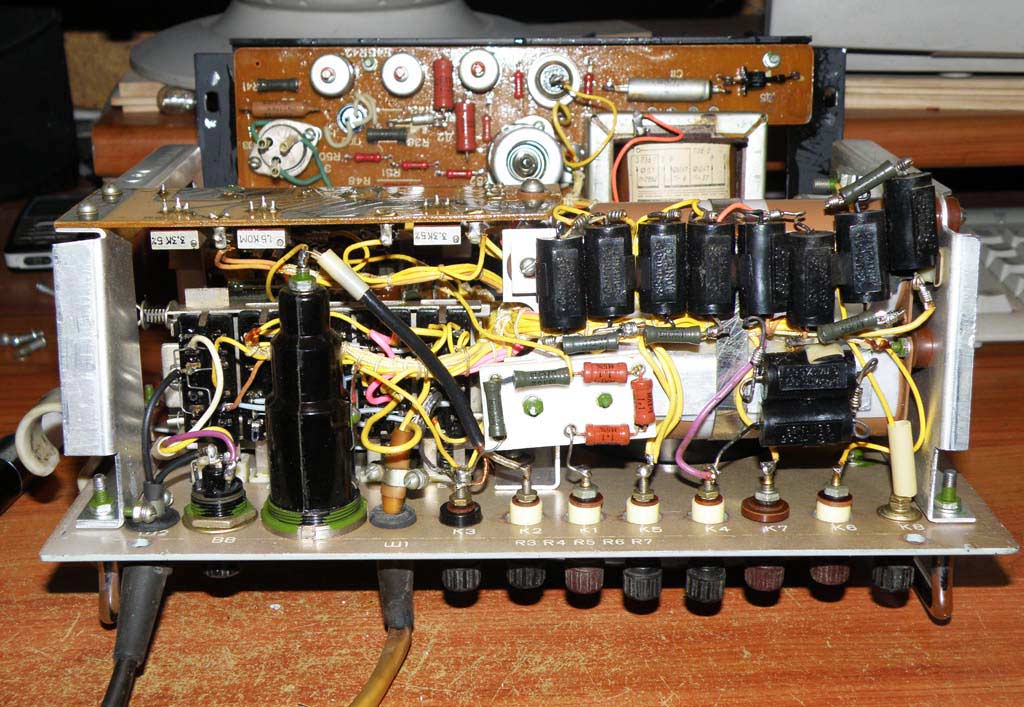

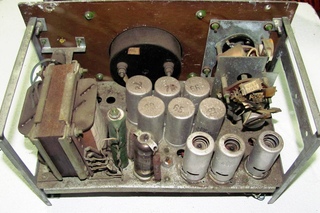

Некоторые из моих VTVMS

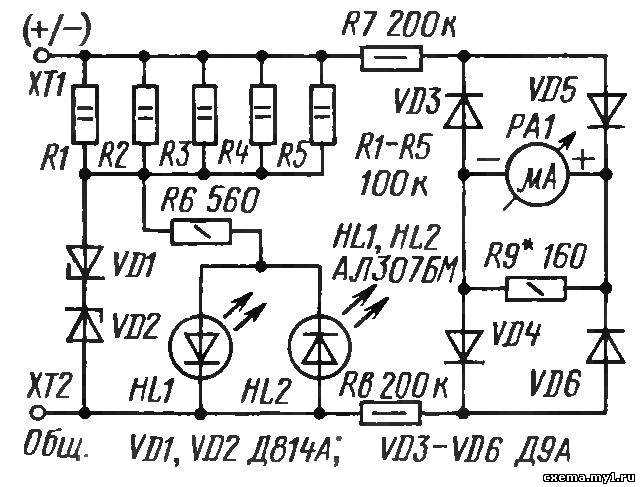

VTVM: как это работает

Основные различия между VOM и AR-AN-ALIGNAL IN-ALINGINGING ANTVM и AR-AN-ALINGINGINGINGINGING ANTH и AR. метр, например VTVM (вольтметр на вакуумной трубке), транзисторный вольтметр или FET (полевой транзистор) счетчик, заключается в том, что электронный тип ВОМ включает в себя один или несколько каскадов усилителя для увеличения амплитуды измеряемой величины. измерено. Есть и другие отличия; некоторые из них являются преимуществами, а некоторые недостатки. Первый тип электронного VOM, который следует рассмотреть, — это VTVM.

Важная часть принципов работы ВТВМ и других электронных VOM такой же, как и у стандартного VOM. То есть ток, протекающий через движение метра Дарсонваля вызывает отклонение стрелки пропорционально интенсивность тока.

Ламповые вольтметры также внешне очень похожи на ВОМ.

Примеры показаны на рис. 6-1 и 6-2. Устройство на рис. 6-1 является типичным инструмент умеренной стоимости и хороших характеристик; тот, что на рис. 6-2, более сложный дизайн и несколько дороже.

Инструменты между этими двумя пределами цены и производительности являются репрезентативными измерителей, широко используемых при измерении, тестировании, поиске и устранении неисправностей и экспериментировании.

Рис. 6-1. EICO Модель 232 ВТВМ.

Помимо серийно выпускаемых VTVM, существуют типы комплектов, которые покупатель можно собрать из деталей, предоставленных производителем.

Пример показан на рис. 6-3. Сборка комплекта может сэкономить покупателю хороший процент от стоимости ВТВМ, если у него есть время его собрать. Предполагая что инструкции тщательно соблюдаются при сборке и калибровке, и что используются хорошие методы пайки, комплект VTVM может подойти лучше всего коммерческие модели в исполнении.

Рис. 6-2. Симпсон Модель 312 ВТВМ.

Рис. 6-3. Модель Хита ИМ.1 8 ВТВМ.

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ВТВМ

Основное различие между VOM и VTVM заключается в том, что в VTVM или больше электронных ламп используются в цепи. Это имеет следующие преимущества, по сравнению с ВОМ:

1. Более высокое входное сопротивление.

2. Уменьшить входную емкость.

3. Повышенная чувствительность.

4. Использование менее чувствительного и недорогого счетчика движения.

Более высокое входное сопротивление позволяет проводить измерения в цепях с высоким импедансом или сопротивление с меньшим нагрузочным эффектом, чем с типичным VOM. Нижний входная емкость ВТВМ позволяет измерять переменное напряжение при более высоких частоты, чем это возможно с VOM. Чем выше чувствительность VTVM, обеспечиваемый одним или несколькими каскадами усиления, позволяет измерять более низких значений напряжения и более высоких значений сопротивления. Использование менее чувствительное и недорогое движение измерителя стало возможным благодаря усилению обеспечивается в схеме ВТВМ.

Во многих случаях эти преимущества достаточно важны, чтобы некоторые из следующих недостатков VTVM:

1. ВТВМ менее стабилен, чем ВОМ; VTVM требует времени для прогрева разумная точность.

2. Необходимо чаще калибровать.

3. Обычно требуется внешний источник питания.

4. Более сложные схемы подвержены более частым неисправностям.

Причина некоторых из этих преимуществ и недостатков станет очевидной позже, когда будут обсуждаться основные и типовые схемы ВТВМ.

Рис. 6-4. Блок-схема схемы ВТВМ.

Рис. 6-5. Схема базовой схемы VTVM.

ПРИНЦИП ВТВМ

В основном ВТВМ состоит из входной цепи, усилителя, и движение метра, как показано на рис. 6-4. Потому что ламповый усилитель имеет высокое входное сопротивление, что при подключении ВТВМ вызывает меньшую нагрузку к цепи измерения напряжения. В большинстве диапазонов напряжения входное сопротивление для типовых ВТВМ составляет 10 или 11 МОм и более.

Simple VTVM Простейший тип VTVM для измерения напряжения постоянного тока показан на рис. Рис. 6-5. Встроенный в щуп резистор 1 мОм в основном отвечает за для минимизации входной емкости VTVM или эффекта емкостной нагрузки. Это служит для изоляции цепей VTVM от измеряемой цепи. Вход сопротивление этой цепи ВТВМ состоит из 1-мегаомного резистора пробника и сеточный резистор IO-мегом, всего 11 МОм. Батарея обеспечивает смещения для лампы триодного усилителя, удерживая ее в отсечке, пока измерительные выводы размещаются на положительном или переменном источнике напряжения.

Если измеряемое напряжение постоянного тока, положительное напряжение, контактирующее с пробник снижает смещение на сетке усилителя и заставляет ток течь через движение трубки и счетчика пропорционально амплитуде положительного Напряжение.

Если измеряемое напряжение переменного тока, отрицательные полупериоды переменного напряжения не влияют на ток усилителя и измерителя, так как усилитель смещен при отсечке и отрицательное чередование переменного тока еще больше увеличит смещение. Однако в положительные полупериоды ток усилителя будет протекать, среднее величина тока, вызывающая пропорциональное отклонение стрелки измерителя.

Нецелесообразно использовать эту простую триодную схему в ВТВМ, однако, главным образом потому, что если измеряемое напряжение превышает напряжение смещения, сеть будет потреблять ток, нагружая тестируемую цепь и приводя к неточные показания счетчика. Другая причина заключается в том, что зонд может быть подключается только к положительному напряжению; это означает, что не предусмотрено для измерения отрицательного напряжения.

Практическая схема VTVM

Основная схема, используемая во многих ВТВМ, показана на рис. 6-6. Расположение на рис. 6-6A предназначено для измерения положительного напряжения. Схема на рис. 6-6Б (такая же, как на рис. 6-6А, за исключением точки к которому подключен щуп) предназначен для измерения отрицательного напряжения.

Основные схемы ламповых вольтметров на рис. 6-6 известны как мостовые схемы. движение измерителя «соединено» между пластинами двух одинаковых ламповых схемы. Предположим, что напряжение не измеряется; сетки V1 и V2 при том же потенциале без напряжения сетки, приложенного к Vi. При этом условии токи в трубках равны и их пластины имеют одинаковый потенциал. При одинаковом потенциале на каждой стороне измерителя ток не протекает. метр, поэтому указатель показывает ноль. Если он не указывает ноль, Регулятор ZERO ADJUST настроен таким образом, чтобы индикация была нулевой.

Рис. 6-6. Практические схемы усилителей для ВТВМ. (A) Измерение положительного напряжение постоянного тока. (B) Измерение отрицательного напряжения постоянного тока.

VTVM ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА

Когда измерительные провода на рис. 6-6A подключены к источнику напряжения, с зондом, подключенным к более положительной точке, ток через V1 увеличивается, вызывая падение напряжения на резисторе R2 и тем самым уменьшая напряжение на левая сторона движения измерителя. С правой стороны метра теперь больше положительный, чем слева, ток течет через счетчик, его величина пропорциональна к напряжению, приложенному к сетке V1. Ток в V2 не меняется, так как его сетка заземлена. Контроль калибровки (CAL) последовательно с счетчик не является органом оперативного управления; настраивается только во время калибровки метра для точной индикации стрелки.

Для измерения отрицательного напряжения цепь включения в ВТВМ обычно переносит тестовые выводы на противоположный триод V2 и заземляет сетку триода V1, как показано на рис. 6-6Б. Теперь при отрицательном напряжении на щупе наконечник, ток в V2 уменьшается, напряжение на правой стороне измерителя увеличивается, и ток снова течет через счетчик в том же направлении как и для схемы на рис. 6-6А. Как показано на схеме, напряжение измеряемое подается на вход каждой из электронных ламп, а не на сам счетчик. Таким образом, счетчик изолирован от тестируемой цепи. и относительно безопасен от повреждений из-за перегрузки.

VTVM ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА

Для измерения напряжения переменного тока используется та же схема, что и на рис. 6-6, но предшествует схема выпрямителя (рис. 6-7 А). Когда переменное напряжение на зонде качает положительно, диод V проводит через сопротивление R, в то же время заряжая конденсатора С2 до пикового значения входного переменного напряжения. Резистор R большой значение, поэтому C2 не разряжается полностью до следующего положительного полупериода снова заряжает. Напряжение на сетке мостового усилителя примерно равно пиковому значению входного переменного напряжения.

Рис. 6-7. Схемы выпрямителей ВТВМ для измерения переменного напряжения. (A) Основная полуволна схема выпрямителя. (B) Цепь выпрямителя с удвоением напряжения.

Часто выпрямитель для измерения переменного напряжения в ВТВМ является сдвоенным

, аналогичный изображенному на рис. 6-7Б. Когда входное напряжение переменного тока становится положительным, конденсатор C1 заряжается через диод V1 до пиковое значение положительного напряжения. Когда переменное напряжение колеблется через ноль к отрицательному V1 перестает проводить; C1 остается заряженным до пикового напряжения так как у него нет пути сброса. Теперь, когда входной сигнал отрицательный, C1 разряжается. через диод V2, который проводит через C2. Зарядное напряжение для C2 равно теперь сумма входного напряжения и Ct, или сумма положительных и отрицательные пики. Таким образом, схема выпрямителя обеспечивает сетку или вход мостовой схемы с размахом напряжения для отклонения движение метра. Однако шкала будет откалибрована по среднеквадратичным значениям для синусоидальное напряжение и, иногда, для пиковых и пиковых значений. Потенциометр R2 позволяет отрегулировать нулевое отклонение указателя при нулевом входе. применены.

Рис. 6-8. Цепи измерения сопротивления ВТВМ. (A) Базовая схема омметра VTVM. (B) Добавлены переключающие и диапазонные резисторы.

VTVM ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ

Рис. 6-9. Пример лицевой панели измерителя VTVM для иллюстрации отличий от ВОМ.

Для измерения сопротивления входная цепь на мост ВТВМ в основном что показано на рис. 6-8A. Когда тестовые провода закорочены, не должно быть отклонения указателя — контроль калибровки нуля Ом (не показан здесь ) настроен на чтение в Ом. Затем, при открытых измерительных проводах, 1,5-вольтовая батарея последовательно с R1 подключена к входной цепи, а счетчик отклоняется на полную шкалу (точно регулируется с помощью регулятора OHMS ADJUST, здесь не показано). Когда тестовые провода подключаются через неизвестный резисторе R» отклонение стрелки будет пропорционально значение Rx. Таким образом, в ВТВМ, как это видно по шкале ОМ ВТВМ лицевая панель рис. 6-9, чем больше сопротивление, тем больше отклонение. Это противоположно эффекту в ВОМ, где отклонение указателя меньше, когда значение сопротивления неизвестного сопротивления увеличивается.

На рис. 6-5А, когда неизвестное сопротивление имеет то же значение, что и R1, отклонение является средней шкалой, так как R1 и Rx затем образуют делитель напряжения 2:1, который применяет половину напряжение батареи на входную цепь моста.

На рис. 6-5Б показана та же схема, но с переключателем и дополнительными резисторами. добавлено для обеспечения семи диапазонов измерения сопротивления. В положении 1 переключателя S – среднее значение ВТВМ 10 МОм; в позиции 2, средняя шкала чтение 1 МОм; в позиции 3 это 100К, и так до самого нижнего диапазона.

VTVM ИЗМЕРЕНИЕ ТОКА

В VTVM обычно не предусмотрена возможность измерения тока, хотя некоторые модели включают эту возможность. Одним из преимуществ VTVM является что можно использовать менее чувствительное движение счетчика; другое дело, что метр движение относительно безопасно от случайной перегрузки. Случайный VTVM, который предназначен для измерения тока, обычно не может измерять такие низкие токи как типичный ВОМ. Шанс повреждения счетчика движения значительно увеличивается при добавлении средства измерения тока; однако использование стабилитрона диоды и другие защитные схемы или устройства значительно снижают эту опасность.

Рис. 6-10. Зонд для измерения переменного, постоянного тока и сопротивления. (A) Цепь VTVM зонд. (B) вид сборки. Предоставлено прецизионным подразделением Dynascan Corp.

ДАТЧИКИ VTVM

Базовый датчик для большинства VTVM описан ранее. За измерение напряжения постоянного тока состоит из корпуса, в котором находится 1-мегаомный резистор последовательно с щупом. Последовательный резистор номиналом 1 МОм не используется для измерения напряжения переменного тока или для измерения сопротивления. Для этих функций используется либо другой щуп, либо переключатель, встроенный в щуп позволяет закоротить резистор 1 мОм. Схема типичного показан на рис. 6-10А, с переключателем в положении постоянного напряжения (1 МОм). резистор в цепи). В противоположном положении переключателя, используемого для переменного тока и Ом, резистор I-МОм замкнут накоротко. Сборочный вид этого зонд показан на рис. 6-10B. Коаксиальный разъем используется для подключения экранированный вывод зонда к ВТВМ.

Для измерения высокочастотного переменного напряжения дополнительный зонд, называется радиочастотным зондом и может использоваться с VTVM. В радиочастотном зонде диод встроен непосредственно в зонд. Таким образом, емкостная нагрузка от VTVM на тестируемой цепи поддерживается на минимальном уровне; также ВТВМ умеет для измерения более высокого диапазона частот, так как выходной сигнал пробного диода напряжение постоянного тока. Следовательно, емкость кабеля и входной цепи ВТВМ не оказывают реактивного ослабляющего действия на измеряемый сигнал.

VTVM, как и VOM, также может использоваться для измерения напряжения выше те, для которых он был в основном разработан. Это делается с помощью высоковольтного пробник-умножитель, такой же, как описанный ранее высоковольтный пробник ВОМ. Из-за более высокого среднего входного сопротивления ВТВМ высоковольтный зонд оказывает значительно меньшее нагружающее воздействие на высокоомный, высоковольтный цепи, чем высоковольтный пробник ВОМ.

Для ВТВМ с сопротивлением 11 МОм значение последовательного множителя резистор, который находится в рукоятке высоковольтного щупа, 1089мегаомы для снижения напряжения 100:1. 1089 МОм добавляются к 11 МОм на входе. сопротивление ВТВМ, дающее делитель напряжения, имеющий 1100 МОм всего входное сопротивление. Вход на измерительную схему ВТВМ 11 МОм 1/100 измеряемого высокого напряжения. Зонд можно использовать на любом из VTVM. диапазоны напряжения, где входное сопротивление составляет 11 МОм.

ОТВЕТ ВТВМ

VTVM имеет более широкую частотную характеристику, чем VOM. Типичный VTVM с пробники общего назначения обеспечивают плоскую характеристику в пределах 1 дБ или около того от 20 или от 30 Гц до 3 или 4 МГц и более. С радиочастотным зондом ответ может быть расширен до 250 МГц и более. Для некоторых лабораторных ВТВМ этот отклик увеличивается до 1000 МГц.

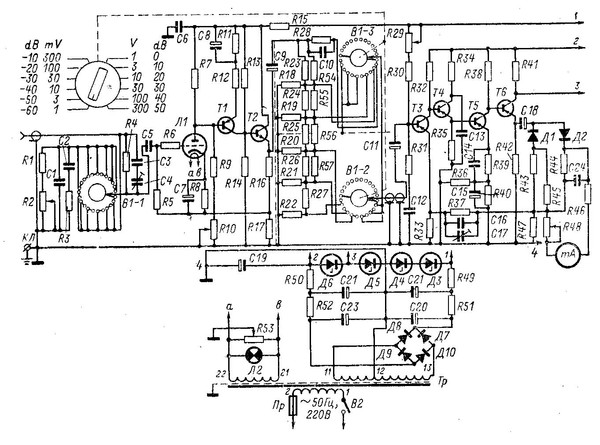

ТИПОВАЯ ЦЕПЬ VTVM

На этом этапе краткое рассмотрение реальной схемы VTVM поможет объединить основные понятия, рассмотренные ранее, и дадут лучшее общее понимание работы ВТВМ. VTVM, который мы будем здесь рассматривать, — это B&K. Прецизионная модель 177 показана на рис. 6-11; схема показана на рис. 6-12. Эта схема типична для популярных ВТВМ.

Вход на ВТВМ осуществляется с помощью щупа общего назначения, который включает резистор 1 мОм, как описано ранее. В цепи зонда (нижний левый центр ), ползунковый переключатель показан в положении постоянного тока.

Механизм на 100 микроамперметров, расположенный в центре схемы, включен в цепь пластины сдвоенного триода л2А У7 по симметричному мосту договоренность. Регулятор ZERO ADJ устанавливает баланс между двумя триодами. так что при нулевом напряжении, приложенном к первой сетке, потенциалы на каждой пластине равны. Поскольку в этом случае на счетчике не будет падения напряжения, счетчик будет читать ноль.

При подаче напряжения на первую сетку равновесное состояние нарушается, возникает разница потенциалов на двух пластинах (и на измерителе), и будет индикация на счетчике. Так как будет линейный соотношение между измеренным напряжением, приложенным к первой сетке, и ток через счетчик, шкала счетчика откалибрована с линейной разметкой.

Рис. 6·1 1. B&K Precision Model 177 VTVM.

Рис. 6-12. Принципиальная схема B&K Model 117 VTVM. Предоставлено Б&К Прецизионное подразделение Dynascan Corp.

Максимальное напряжение, когда-либо подаваемое на 12AU7, составляет приблизительно 1,5 вольта. Делитель напряжения на входе, состоящий из R21 через R2S, имеет общую сопротивление около 10 МОм.

Для измерения переменного тока используется двойной диод 6ALS для выпрямления испытательных напряжений. обеспечение постоянного напряжения, пропорционального приложенному переменному току. Тогда постоянное напряжение подается через сеть делителя напряжения на входную сетку 12АУ7 уравновешенная мостовая схема, заставляющая счетчик показывать. 6ALS подключен как полуволновой удвоитель, который будет реагировать на размах приложенного испытательные напряжения переменного тока. Шкалы переменного напряжения откалиброваны для считывания как среднеквадратичного значения, так и пиковые значения. Шкалы среднеквадратичного значения переменного тока от 0 до 1,5 В и от 0 до 5,0 В переменного тока имеют был специально откалиброван для повышения точности измерителя на этих низких диапазоны. Паразитный датчик снижает точность любого высокочувствительного VTVM на нижние диапазоны переменного тока. В диапазоне от 0 до 1,5, от 0 до 5, от 0 до 50 и от 0 до 150 вольт. диапазонов, на выпрямитель 6ALS подается полное измеряемое переменное напряжение. Сеть делителя напряжения снижает напряжение от 0 до 500 и от 0 до 1500. диапазоны напряжения для ограничения напряжения, подаваемого на 6ALS, до безопасного уровня. С при правильном использовании прибора входное напряжение на 6ALS всегда составляет 150 вольт. или менее ; следует следить за тем, чтобы это значение не превышалось. Разработка привычка начинать с переключателя диапазонов в крайнем верхнем положении, затем работа вниз к соответствующему более низкому приведет к защите до инструмент. Если на 6ALS подается напряжение 400 вольт и более, это может привести к повреждению трубки. наверное получится.

Регулятор баланса переменного тока используется для компенсации контактного потенциала, развиваемого на 6АЛС. Диодная трубка с нагретой нитью накала проводит небольшое количество даже если на пластину или катод не подается напряжение. Текущие строки от катода к пластине диода, через внешние резисторы к земле, и обратно на катод. Напряжение на резисторах будет равно отрицателен по отношению к земле и называется контактным потенциалом. Чтобы компенсировать это отрицательное напряжение, равное положительное напряжение берется из источника питания и подается в цепь. Величина «раскачки» напряжения контролируется регулятором баланса переменного тока. Это сводит к минимуму движение указателя при переключении от одного низкого диапазона переменного тока к другому. Контроль калибровки переменного тока используется для получения правильное отклонение измерителя для измеряемого напряжения переменного тока.

Для измерения сопротивлений источник постоянного тока 1,5 В подключается последовательно мультипликаторных сопротивлений и измеряемого внешнего сопротивления. Этот образует цепь делителя напряжения, состоящую из 1,5-вольтового источника питания, включенного последовательно с одним или несколькими умножающими резисторами и тестируемым сопротивлением. Напряжение через неизвестный резистор пропорциональна его сопротивлению и применяется к входной сетке симметричной мостовой схемы 12AU7, которая выдает шкалу омметра показания пропорциональны неизвестному сопротивлению.

В положении OFF движение расходомера автоматически замыкается, чтобы предотвратить повреждение при транспортировке.

ВТВМ питается от переменного напряжения для нитей накала и от постоянного напряжения, полученного от силового трансформатора и твердотельного выпрямителя D1. В некоторых старых применялись приборы, ламповые выпрямители; самые современные инструменты теперь используют либо кремниевые, либо селеновые выпрямители.

ВОПРОСЫ

1. Каковы основные важные различия между VOM и VTVM?

2. Каковы недостатки ВТВМ по сравнению с ВОМ?

3. Нарисуйте схему базовой схемы VTVM.

4. Опишите схему «моста» ВТВМ.

5. Из чего состоит типичный датчик VTVM?

6. Каково назначение резистора 1 МОм в щупе ВТВМ?

7. Для расширения возможностей ВТВМ по измерению напряжения какой тип устройство используется?

8. Каково приблизительное значение множительного резистора, используемого в высоковольтной зонд для типичного VTVM?

9. Насколько типичный высоковольтный пробник снижает приложенное напряжение на вход ВТВМ?

10. Как радиочастотный зонд позволяет измерять частоты выше тех, которые что можно измерить обычным VTVM-щупом?

Контрольно-измерительные приборы, часть 5: Ламповый вольтметр — диапазоны переменного тока и омметра, май 1959 г. Popular Electronics

Вот Часть 4.

Контрольно-измерительные приборы Часть 5

Ламповый вольтметр — Диапазоны переменного тока и омметра

Технический редактор

Рис.  5. Упрощенная схема постоянного тока. измерение напряжения схема, показывающая переключатель диапазонов и мостовую схему.

Рис. 6. Два типовых выпрямителя с удвоением напряжения используется в ВТВМ. Контактные потенциалы диодов противодействуют друг другу в (A), а потенциометр «AC Bal» выбирает нулевую точку. В (Б) отрицательный потенциал противостоит отводу напряжения B-плюс из горшка «AC Bal».

Рис. 7. Типичные формы сигнала из эталона телевизор.

Рис. 8. Обратите внимание на соотношение между среднеквадратичными значениями. а также Шкалы П-П. Шкала PP в 2,83 раза больше среднеквадратичного значения. шкала.

Рис. 9. Принципиальная схема секции омметра лампового вольтметра.

Рис. 10. Упрощенные входные и диапазонные схемы секции омметра ВТВМ.

Неизвестный d.c. напряжение подключено на входные клеммы подается по всему диапазону переключателя делитель напряжения. Максимальное значение на шкале достигается установкой переключатель диапазонов на соответствующем отводе делителя напряжения. Неизвестный Округ Колумбия. теперь на входную сетку моста подается напряжение — небаланс результатов триодов и счетчик отклоняется. Так много для d.c. мост.

Измерение напряжения переменного тока. Что мы должны сделать, чтобы включить d.c. мост, чтобы ответить на переменный ток? Почему не просто исправить неизвестный переменный ток. напряжение, а затем подать полученное Округ Колумбия. к входу моста, как и к любому постоянному току. Напряжение? Это на самом деле что делает стандартный VTVM. Однако, к сожалению, ряд появляются электронные жучки, которые мешают простой диодной схеме используются, и схемы на практике обычно выглядят как те, что на рис. 6. Почему осложнения? Давайте внимательно посмотрим на рис. 6 (А).

В одной половине цикла переменный ток Напряжение измеряемый подается через конденсатор С1 на катод одного диод лампы 6Н6, а оттуда на землю, Конденсатор, конечно, заряжается в процессе. На положительной части переменного тока цикл, ток через первый диод не течет, C1 разряжается и добавляет свое напряжение к развиваемому на трех резисторах, подключенных к пластине второго, проводящего диода.

Если мы посмотрим внимательно осмотрев схему, мы узнаем тип удвоителя напряжения. Зачем удвоитель напряжения? Ну, помните, нам нужно получить постоянный ток. Напряжение из цепи выпрямителя, которая, по крайней мере, не ниже переменного тока. входное напряжение. Учитывая падение напряжения на различных компонентов в цепи, очевидно, что необходима некоторая техника для суп до постоянного тока вывод … и это то, что делает удвоитель.

Дополнительные сложности цепи возникают из-за явления, называемого контактный потенциал. Кажется, что электронные лампы, включая диоды, имеют тенденцию развивать небольшой потенциал между элементами. если разрешено остаться, это небольшое напряжение в 6H6 вызовет ложное чтение на низком переменном токе диапазоны. Однако размещение переменного тока остаток средств контроль между двумя противоположно подключенными диодами, точная компенсация может быть обеспечена компенсацией противоположных контактных напряжений.

Так как центральный контакт цепи переменного тока потенциометр баланса есть также точка взлета для постоянного тока. выход, около половины d.c. выработка на трех резисторах теряется при отводе на этом точка. На самом деле это не имеет большого значения, т.к. напряжение на трех резисторах равно больше, чем пиковое м.с. переменный ток входное напряжение, так что у нас достаточно вольт в запасе предоставить среднеквадратичное значение чтение.

СКЗ и П-П. Ключевыми словами в этом последнем предложении были «п.м.с., чтение», что приводит нас к рис.  6(B). Чуть сложнее, чем выпрямитель обсуждалось выше, в этой схеме также используется схема удвоения.

Из-за низкого напряжения пробоя лампы 6АЛ5, делитель напряжения (в дополнение к тому, что в сетке моста трубка) необходима для предотвращения «дугового разряда» трубки на более высоком уровне. пиковые напряжения. Как показано, переменный ток делитель входного напряжения является частью переключателя диапазонов и, следовательно, механически связан с делитель моста.

Возможно, вам интересно, почему дополнительные резисторы в переменном токе ввод не вызывает большой разницы в калибровке шкалы между переменным током и постоянный ток диапазоны. VTVM позаботится об этом, выключение последних трех резисторов делителя напряжения моста из цепь сетки при настройке на переменный ток. чтение.

Принимая во внимание, что работа второго диода на рис. 6 (A) в основном состоит в том, чтобы компенсировать контактный потенциал первого диода, второго диода рис. У 6(E) другая история. Оба диода на рис. 6(B) используется в полной схеме удвоения напряжения, которая заряжает C2 на полное пиковое напряжение входящего сигнала. Связаться с потенциальной отменой напряжение получается от ответвления на источнике питания B-plus VTVM.

Осциллограммы, показанные на рис. 7, взяты из стандартного Телевизионная установка. Вы можете себе представить трудности с среднеквадратичным значением. калиброванный переменный ток метр будет переводить их в любое осмысленное значение. Даже установка шкалы размаха показаний на лицевой стороне измерителя (это будет среднеквадратичное значение масштаб x 2,83) не поможет, потому что чтение по-прежнему будет точным только для синусоидальных входных сигналов.

Тем не менее, P-P a.c. выпрямитель не находит трудностей в сглаживании преобразовать эти странно выглядящие острые телевизионные сигналы в точный постоянный ток. эквивалентны, а затем подавать их на мостовую схему. Точный взаимосвязь между шкалами PP на стандартном VTVM с пиковыми показаниями показано на рис. 8.

Измерение сопротивления. Одна из первых вещей, которая бросается в глаза в разделе омметра VTVM — это R x 1 мегабайт. положение переключателя диапазонов. С последним деление шкалы на лицевой стороне счетчика отмечено 1000, это означает, что VTVM может считывать до 1000 x 1 миллион или миллиард Ом!

Секция омметра среднего ВТВМ похожа на показанную на рис. 9. Строка из семи резисторов может несколько отличаться по номиналу в зависимости от точных используемых весов и от того, расположены ли они последовательно, как показано, или включаются индивидуально. Но принцип операции остается прежней, как мы увидим.

Допустим перерисовываем переключатель диапазонов и входную цепь рис. 9 в форма рис. 10. Мы будем использовать только один диапазонный резистор (R _{диапазон} ) и подключите измеряемый резистор (Rx) к входу VTVM. терминалы. Мостовая схема остается прежней и мы будем игнорировать это пока.

Первое, что нужно сделать при использовании омметра VTVM это «обнулить» его. Замкните входные провода вместе и отрегулируйте нуль. Прил. контроль нулевого отсчета на шкале счетчика. Затем, некороткий выводы ВТВМ и игла сразу качнутся в правая сторона лицевой стороны измерителя. Теперь отрегулируйте измеритель на ∞ (бесконечно) Ом.

Давайте посмотрим, какие предыдущие настройки достигли с точки зрения внутренней электроники ВТВМ.

Короткое замыкание при установке на ноль счетчика с закороченными проводами вывод аккумулятора через резистор R _{диапазона} на массу и снял напряжение с сетки трубки моста. Раскорачивание щупы восстанавливают напряжение батареи в сети и метр качается на полную шкалу. Ом Adj. ручка, которая находится в том же место как AC и DC Cal. управляет в других цепях, регулирует чувствительность измерителя, чтобы приложенное напряжение батареи качает стрелку измерителя точно до отметки шкалы бесконечного сопротивления на лицевой стороне счетчика.

Предполагать резистор на 100 Ом (Rx) подключается к входным проводам и Диапазон R также установлен на 100 Ом. Напряжение, присутствующее на сетка трубы моста будет уменьшена ровно вдвое, а метр будет читать половину шкалы. Теперь, если вы посмотрите на верхнюю шкалу измерителя показано на рис. 8, вы увидите, что центр шкалы указывает ровно 10.

Если бы Rx был 30-омным резистором, например, шунтирующий эффект через R _{диапазон} будет увеличен и еще меньшее напряжение достигнет трубки моста. Резистор большего номинала как Rx и более высокие результаты показаний счетчика. Единственная хитрость, и причина, почему это так сложно для некоторых домашних строителей построить свои собственные омметры, это калибровка шкалы. как может быть на рис. 8 деления шкалы широко расставлены справа стороне лицевой панели измерителя и сужайтесь влево. Немного мысль о том, как параллельные резисторы делят ток, скажет вам почему это так.

Переключатель функций. В говоря о ВТВМ, мы опустили практически все упоминания к функциональному переключателю. Так как эти переключатели настолько трудно показать схематически в понятной форме без длительного обсуждение каждого положения переключателя и того, что он делает, мы думал, что лучше сохранить их до последнего.

Переключатель функций обычно изготавливается специально для ВТВМ каждого производителя и при анализе обычно получается пятиполюсный пятипозиционный блок. Немного его работы включают в себя переключение входных разъемов на соответствующую схему, подключение правильного контроля калибровки для каждой функции, изменение местами соединений движения счетчика для плюса и минуса постоянного тока. а в некоторых случаях даже включать и выключать VTVM.

Если кому интересно, полная схема РКА «ВольтОхмист» Комплект VTVM показан на странице 79 этого выпуска и должен отвечать на любые вопросы, которые могут у вас возникнуть о конкретных связях функции выключатель.

В следующем месяце мы запустим VTVM «для работы в области в котором он практически незаменим — ремонт Hi-Fi усилителя. Базовый усилитель Williamson должен стать хорошим предметом, и мы узнаете, как устранить неполадки и какие измерения ВТВМ появится в рабочих и нерабочих моделях.

Опубликовано 18 марта 2013 г.

Первые электронные вольтметры

Первые электронные вольтметры

Электронный вольтметр 400A

Первый электронный вольтметр HP был разработан Дейвом Паккардом в 1942 году. широкий диапазон частот и напряжений.Напряжение переменного тока от 0,005 до 300 вольт может быть просто и непосредственно измерено без каких-либо мер предосторожности в диапазоне частот от 10 до 1 000 000 циклов. входное сопротивление не влияет на обычную тестируемую цепь. Кроме того, погрешность калибровки прибора при всех условиях составляет менее 3 % для 100 кГц и менее 5 % для одного мегацикла».

Руководство по обслуживанию 400A — старейший оригинальный документ HP в нашей коллекции. Это 7-страничный документ RONEO с принципиальной схемой, сделанной вручную на чертежной доске и датированной 28.07.44. (обратите внимание, что пикофарадная емкость небольших конденсаторов в то время была обозначена как мкФ).

Модернизация 400C

Модернизация 400C в 1950 году расширила используемый диапазон частот до 2 МГц и чувствительность до 1 мВ полной шкалы.

Дальнейшее улучшение чувствительности может быть достигнуто с помощью усилителя 450A, представленного в каталоге 1948 года. 450A можно использовать как автономный усилитель общего назначения или как дополнение к вольтметрам 400A или 400C. 450A имеет переключаемое усиление 20 или 40 дБ. Например, при использовании в сочетании с вольтметром на 400 А чувствительность увеличивается в 100 раз при усилении 40 дБ, что дает окончательную полную шкалу в 300 микровольт.

Как показано на фотографии справа, и усилитель, и вольтметр имеют одинаковые размеры основания, поэтому их можно ставить друг на друга, чтобы уменьшить занимаемое место на столе.

Модель 400C в другом корпусе

Коллекционирование старинных инструментов часто приводит к сюрпризам. Ожидается, что электронные вольтметры HP первых лет, до введения стандартизированных корпусов, будут иметь наклонные панели или узкую огибающую рамку.

Но похоже, что HP 400C выпускался с разными стилями корпуса и расположением передней панели. Этот инструмент, изображенный слева, в нашей коллекции не только отличается дизайном корпуса и более широкой конфигурацией, но и окрашен в черный цвет, очень непохожий на все предложения аналогичных лет. Возможно, это была заказная работа для какой-то клиентской лаборатории, которой нравился черный цвет.

На изображении ниже Билл Хьюлетт опирается на еще один другой стиль корпуса, который был произведен в 1952. Но ни в одном каталоге HP не было изображено ни одного из этих разных стилей корпуса, кроме оригинальной наклонной передней панели.

Первый электронный вольтметр

Слева статья из журнала ELECTRONICS за август 1946 года, посвященная HP410A, первому высокочастотному электронному вольтметру HP.

Диод специальной конструкции в сочетании с конструкцией датчика HP делает возможной чрезвычайно плоскую частотную характеристику от 20 имп/с до 700 МГц для 410A.

При такой плоской частотной характеристике сочетаются факторы низкой входной мощности и высокого входного сопротивления. Входное сопротивление и реактивное сопротивление высоки во всем диапазоне прибора, поэтому измерения выполняются без заметной расстройки или загрузки схемы.

Помимо быстрого и точного измерения УВЧ-диапазона, 410A является удобным индикатором напряжения до 3000 мкс.

Диод, разработанный EIMAC для этого прибора, безусловно, был первым примером стороннего специально разработанного компонента для продукта HP и продемонстрировал необходимость создания компонентов, что было первым признаком необходимости создания компонентов, еще не представленных на рынке для разработка инновационных инструментов. Тот факт, что HP продолжала разрабатывать такие собственные новые компоненты, можно рассматривать как происхождение подразделения компонентов HP.

Более интересную информацию об истории 410A можно найти на веб-сайте Юго-западного музея инженерии, связи и вычислений по адресу:

http://www.smecc.org

На главной странице выберите главу: Hewlett-Packard , Ранние годы — затем — Hewlett-Packard Start -2 и перейти к «Родился вольтметр 410A!». На этом сайте перечислены многие комментарии Билла и Дейва относительно ранних исследований и разработок в HP.

Небольшие изменения, другой продукт

Модель 410B была представлена ​​на странице 36 каталога 1952 года. Это интересный пример постоянной заботы HP об эволюции продукции. Электрические характеристики 410B почти такие же, как у 410A.

Но даже если технологическая эволюция не дает возможности улучшить электронные характеристики инструмента, многие другие причины могут привести к появлению более новой версии предыдущей концепции. Улучшение модели 410B в основном связано с конструкцией корпуса и простотой использования. Уменьшение размера и веса делает 410B более портативным инструментом, чем 410A. Доступ к датчику и аксессуарам через дверцу на передней панели модели 410A был изменен на специальное отделение сзади, что позволяло быстро и легко настроить вольтметр, когда требовалось использование на месте.

Автоматический HP 405AR

Последним дополнением к линейке вольтметров до конца 50-х годов, 405AR был первым цифровым вольтметром HP и, прежде всего, первым вольтметром, использующим концепцию автоматического регистрация данных результатов повторных тестов.

Диапазон измерения 405AR составляет от 1 милливольта до 999 вольт положительного или отрицательного напряжения с автоматическим выбором диапазона и полярности. Точность находится в пределах +/- 0,2 % от показаний +/- 1 отсчет. Входное сопротивление 11 МОм на всех диапазонах.

Интересными рабочими характеристиками для сравнения с современным вольтметром выборки являются время измерения: от 1/5 секунды до 2 секунд в зависимости от требуемого изменения диапазона — Частота выборки: максимум от 4 до 5 в секунду — И время отклика: примерно 1 секунда на шаг функция.

Эти возможности, пусть и скромные, запустят концепцию цифровой регистрации данных и автоматизированного тестирования, что значительно сократит время тестирования и калибровки производственной линии и почти устранит риск человеческой ошибки.
Следующие улучшения появятся примерно через шесть лет и добавят возможность манипулировать данными перед использованием. Это было бы рождением калькуляторов и началом автоматизации данных.

Анимационный дисплей: внутренний панорамный вид HP 405AR

Назад к основному селектору

Электроника 43

Введение

Ламповый вольтметр (VTVM) и сеточный осциллятор (GDO) были популярными приборами во времена электронных ламп, оба использовали, как следует из их названия, электронные лампы. VTVM был вольтметром с высоким входным сопротивлением, необходимым для измерений в высокоимпедансных низковольтных сетевых цепях, типичных для электронных ламп, а GDO предназначался для измерения резонансной частоты настроенных цепей с индукторами с воздушным сердечником. Эти приборы дополнили рабочую лошадку электрических измерений, вольт-ом-миллиамперметр (ВОМ), который был основан на измерителе с подвижной катушкой Дарсонваля.

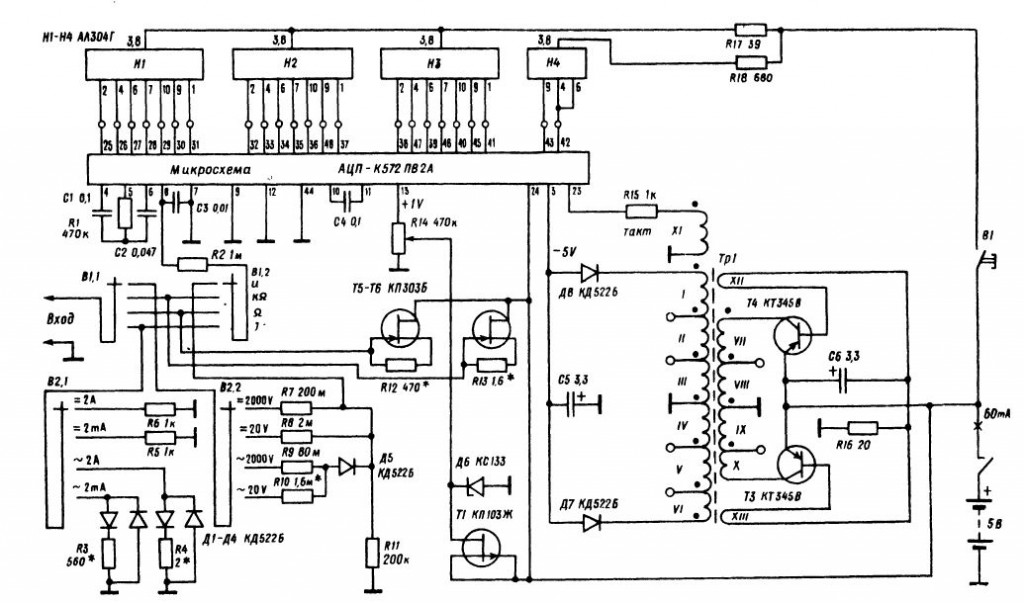

Реализовать ВТВМ и ГДО на полевых транзисторах (JFET) довольно просто, и сегодня у нас есть цифровой мультиметр (DMM), который выдает показания непосредственно цифрами, а не стрелочной стрелкой, но также имеет такой же высокий вход сопротивление как ВТВМ. Если сравнить цены, скажем, 1958 и 2000 годов, то сегодняшний цифровой мультиметр также значительно дешевле, хотя тогда были доступны комплекты для создания собственного ВОМ по разумной цене. Однако цифровой мультиметр работает по совершенно другому принципу, чем VTVM или VOM, используя аналого-цифровое преобразование вместо аналогового устройства измерения тока. На этой странице я рассмотрю собственно ламповые ВТВМ и ГДО, так как исследование очень поучительно, но также приведу транзисторные эквиваленты.

Очень жаль, что комплекты тестового оборудования, которые когда-то были так широко доступны, от VOM до осциллографов, больше не встречаются. В то время они были намного дешевле коммерческих инструментов, особенно отечественных. Сегодняшние методы производства делают заводские изделия настолько дешевыми, что комплекты с дорогими деталями (и американские производители) не могут конкурировать. Heathkit была самой известной фирмой, которая предлагала широкий спектр инструментов, включая генераторы сигналов, трассировщики сигналов, VTVM, осциллографы и многое другое. Комплекты предлагали даже Radio Shack («Лучник»), а также Allied («Рыцарь») и Lafayette. Обучение и опыт, предлагаемые этими наборами, теперь трудно найти.

ВОМ

Сначала будет полезно обсудить ВОМ, так как он является фундаментальным и все еще имеет определенные преимущества в эпоху цифрового мультиметра. Цифровой мультиметр выдает показания в виде цифр, а ВОМ обеспечивает индикацию указателя. Цифровой мультиметр выполняет несколько преобразований в секунду, поэтому он всегда немного отстает и сбивается с толку, когда входные данные колеблются. VOM, с другой стороны, имеет механическую инерцию и следует входным колебаниям, как будто через фильтр нижних частот. Если у вас такой шумный вход, цифровой мультиметр разочаровывает в использовании, а VOM приятен. Это самое большое преимущество VOM по сравнению с цифровым мультиметром, поэтому стоит иметь под рукой VOM, чтобы справляться с такими случайными условиями. Если вы не измеряете сопротивление с помощью ВОМ (цифровой мультиметр здесь всегда лучше), то батареи можно удалить, поскольку функции измерения напряжения и тока не требуют источника питания, что является еще одним удобным преимуществом.

Сердцем VOM является механизм д’Арсонваля, который сделал возможным использование небольших портативных приборов, позволяющих проводить удобные и точные электрические измерения в полевых условиях. Он имеет сильное постоянное магнитное поле, в котором прямоугольная катушка из тонкой проволоки может вращаться вокруг оси в плоскости катушки. К этой катушке подсоединен указатель, а вращение сдерживается спиральными пружинами, напоминающими пружины часового баланса, по которым к катушке подводится ток. Подшипники также обычно были драгоценными камнями, как в часах. Около 1962 вошел в обиход новый тип механизма — подвеска с тугой лентой . Здесь возвращающая сила исходит от скрученной металлической полосы, к которой прикреплена катушка. Подшипники не нужны. На каждом конце движения есть упоры, которые обычно проходят по дуге около 90 °, и грузы для уравновешивания указателя. Один конец пружины можно повернуть с помощью внешней регулировки, чтобы установить указатель на ноль, когда ток не проходит. Движения, которые давали полное отклонение на 50 мкА, были обычным явлением в хороших приборах, а некоторые имели даже большую чувствительность, вплоть до 18 мкА, для портативных измерителей. Линейность движения зависела от однородности магнитного поля и качества пружин. VOM имел выбираемые шкалы DCV, ACV, DC мА и Ом с четырьмя или более диапазонами в каждой.

Чтобы сделать вольтметр, сопротивление было помещено последовательно с катушкой, чтобы ограничить ток до значения полной шкалы, когда подается желаемое максимальное напряжение. Значение этого множителя составляет, следовательно, R = V _fs /I _i — R _i , где R _i — сопротивление движению, а I _i — ток, соответствующий полному шкала. Чувствительность измерителя указывается как столько-то омов на вольт, что является просто обратной величиной I _и . Таким образом, перемещение 50 мкА дает 20 000 Ом/В, типичное значение для высококачественного VOM. Сопротивление механизма будет примерно меньше 5000 Ом, но может быть установлено именно на это значение с помощью переменного сопротивления, включенного последовательно для производственного инструмента. Менее дорогие измерители могут иметь 5000 Ом/В (движение 200 мкА) или даже 1000 Ом/В (движение 1 мА) для простых электрических «тестеров». Движения 20 мкА давали 50 000 Ом/В. Отличные измерители этой чувствительности продавала фирма Radio Shack (22-204). Они были произведены в Корее и имели модификации конструкции, которые сделали их намного дешевле, чем эквивалентные счетчики в США, без ущерба для точности. У них были зеркальные шкалы для устранения параллакса (глаз можно было смотреть прямо над указателем) и удвоитель диапазона, снижавший чувствительность до 25 000 Ом/В, но позволяющий проводить все измерения на верхней половине шкалы. Более ранним примером был небольшой 21-102 из Японии с сопротивлением 20 000 Ом/В по отличной цене. Стандартными измерителями американского производства были Simpson 260 и эквивалент Triplett, а также RCA WV-38, которые всегда были довольно дорогими, но отличного качества. Эти счетчики не изнашиваются и не требуют калибровки, поэтому их можно купить везде, где бы вы их ни нашли.

Чтобы сделать амперметр, сопротивление было помещено параллельно движению, чтобы отвести от него ток. Значение этого шунта равно R = R _i I _i / (I _fs — I _i ). Если I _fs = 1 мА, то R = 263 Ом для механизма 5000 Ом, 50 мкА. Для I _fs = 10 А R составляет всего 0,025 Ом. Хорошие ВОМ имели шкалу 10А с выделенными разъемами + и -. Эти гнезда были соединены проводом большого диаметра с отводом в нужной точке для создания необходимого шунта. Конечно, сопротивление было очень низким. Измеритель 20 000 Ом / В представил «нагрузку» на полной шкале 0,25 В при измерении тока.

Чтобы сделать омметр, внутреннюю батарею (обычно 1,5 В или 9 В, в зависимости от диапазона) помещали последовательно с сопротивлением и измерительными проводами, и измеряли напряжение на сопротивлении (или что-то подобное). Когда тестовые провода соприкасались друг с другом, сопротивление было отрегулировано так, чтобы показывать нулевое значение Ом. Когда щупы прикасались к точкам, между которыми требовалось сопротивление, показывалось пониженное напряжение из-за меньшего тока. Шкала была откалибрована непосредственно в омах, поэтому расчеты не требовались. Половина шкалы составляла около 30 Ом по шкале R x 1. Тестовый провод, обычно считающийся «положительным», на самом деле может быть как положительным, так и отрицательным в функции омметра. Цифровой мультиметр работает практически так же, но не требует настройки нуля. Около 1 МОм было самым большим сопротивлением, которое можно было измерить с любой точностью.

Большинство измерений было выполнено с измерительными проводами, подключенными к разъемам VOM (+) и COM (-), но для специальных функций были предусмотрены другие разъемы. Мы уже упоминали о разъемах +10А и -10А (иногда вместо -10А использовали COM) для больших токов. Были также высоковольтные розетки для постоянного и переменного тока, 1000В или 5000В. Эти гнезда были подключены к (+) через большие резисторы для обеспечения безопасного напряжения на входе счетчика. Гнездо OUTPUT, соединенное с (+) через конденсатор 0,1 мкФ, 400 В, для блокировки постоянного тока при измерении составляющей переменного тока сигнала. У WV-38A был разъем 0,25 В — 50 мкА, подключаемый непосредственно к механизму и использующий COM для другого конца. Также был разъем 1 В, который соединялся с разъемом 0,25 В через резистор 15 кОм. В целом тенденция заключалась в меньшем количестве домкратов специального назначения.

VOM имели диапазоны переменного напряжения, предназначенные для мощности и звуковых частот, примерно до 5 кГц или около того. Вход выпрямлялся и фильтровался, обычно с помощью одного диода, действующего как однополупериодный выпрямитель, и конденсатора, который заряжался до пикового значения входной волны. При калибровке учитывался коэффициент √2 для преобразования пикового значения в среднеквадратичное. Если вы попытались измерить DCV в диапазоне ACV, вы получили ошибочные значения (слишком большие или нулевые). Любой постоянный ток в сигнале давал плохие результаты на переменном токе, поэтому разъем OUTPUT был предусмотрен для блокировки постоянного тока. Если у вас не было разъема OUTPUT, вам приходилось самостоятельно подключать конденсатор емкостью 0,1 мкФ. Не было попыток предоставить весы переменного тока; Цифровые мультиметры были первыми, кто предложил это. Теперь доступны микросхемы, которые вычисляют фактическое среднеквадратичное значение для любой формы сигнала и выдают напряжение постоянного тока. Эти схемы могут быть добавлены к любому счетчику.

Радиочастоты измерялись с помощью радиочастотного датчика, который представлял собой просто диодный выпрямитель, часто с использованием емкости соединительного кабеля в качестве фильтра. Он преобразовывал амплитудно-модулированный RF в звуковой сигнал, который затем можно было измерить в диапазонах переменного тока. На практике я обычно использую осциллограф для измерения переменного тока, чтобы избежать тайн счетчика, за исключением цепей питания переменного тока, с которыми легко обращаться.

ВТВМ

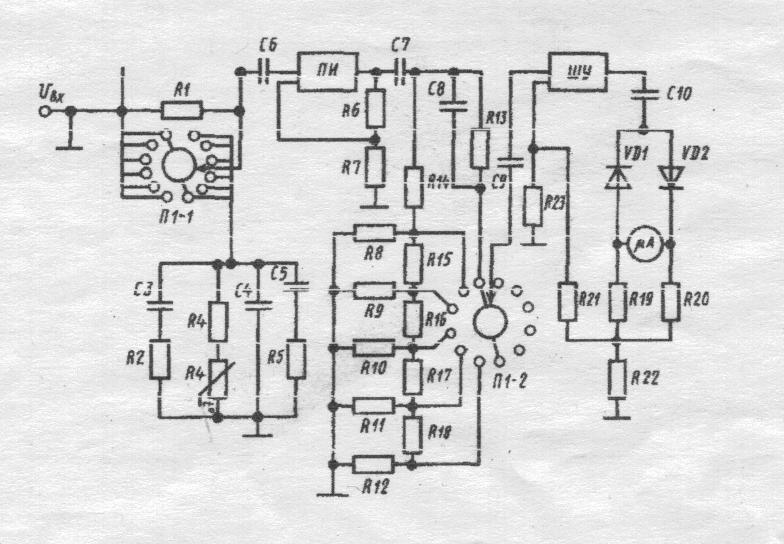

Как и VOM, VTVM имел шкалы напряжения постоянного и переменного тока, но обычно не измерял ток или сопротивление. Типичная схема VTVM показана справа, адаптированная из 1954 Справочник радиолюбителей ARRL, с. 461. В нем используется сдвоенный триод 12AU7A, который имеет μ = 20 и максимальное напряжение анода 300В. Обратите внимание, что биполярное питание обеспечивается делителем напряжения, образованным резисторами 22 кОм, 1/2 Вт, а вход 150 В не должен быть заземлен. Это стандартная схема дифференциального усилителя, уравновешенная регулировкой потенциометра 10k. В сбалансированном состоянии через каждый триод протекает анодный ток около 1 мА, когда обе сетки имеют нулевой потенциал.

Делитель входного напряжения образован сопротивлениями 1M и 10M. 10M обычно состоит из нескольких резисторов для получения различных шкал, которые выбираются поворотным переключателем. Входное сопротивление остается постоянным на уровне 11 МОм для любого масштаба. Конденсатор емкостью 0,01 мкФ отфильтровывает любой шум на левой сетке, который может попасть на вход. Когда В _в сделать положительным, ток через левый триод увеличивается, а ток через правый триод уменьшается практически на столько же, так как общий ток через резистор 33к должен оставаться постоянным. Затем разница токов через катодные резисторы 2,2 кОм вызывает изменение потенциалов катодов, и это изменение измеряется измерителем, подключенным между ними. При небольшом изменении ток будет пропорционален входному напряжению.

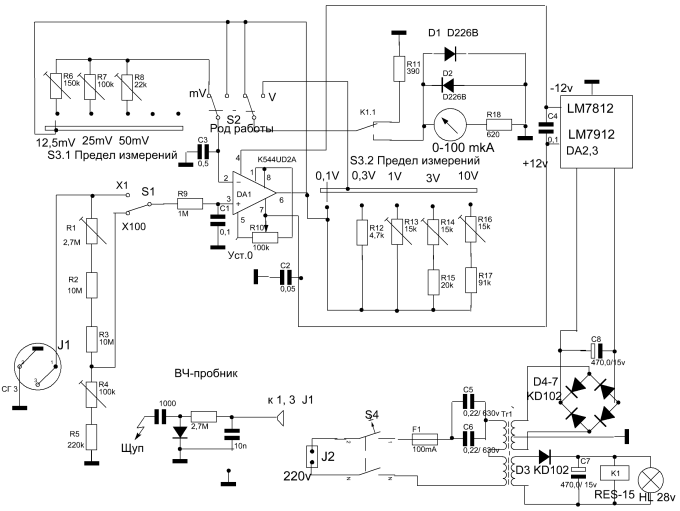

Слева показан эквивалент VTVM с операционным усилителем на полевых транзисторах. Одно время ФЭТ-ВОМ предлагались к продаже. Конечно, можно также построить дифференциальный усилитель на полевых транзисторах, но использование операционного усилителя является простой и легкой альтернативой. Показанный делитель входного напряжения обеспечивает диапазоны 1 В, 10 В, 100 В и 1000 В. Вы можете сделать очень практичный прибор по низкой цене, если у вас есть хороший измеритель любого типа. Схема может быть адаптирована к любому измерителю путем правильного выбора сопротивления напряжения к току. Используйте 1% резисторы, которые теперь доступны довольно дешево, и избегайте регулировки потенциометра. Обратите внимание на диоды, используемые для защиты счетчика от перенапряжения. Это всегда хорошая идея. В этом случае пришлось использовать кремниевые диоды, так как германиевые диоды имели слишком низкое напряжение включения для используемого измерителя. Измеритель, который я использовал для проверки схемы, на самом деле был очень дешевым (1,50 долл. США) измерителем на 250 мкА от All Electronics со шкалой от 0 до 10 и назывался «Искатель». Он работал достаточно хорошо, хотя счетчик имеет нелинейность 15%. Это имеет удивительно большой эффект в среднем масштабе (1,5 единицы). Сопротивление измерителя составляет 1240 Ом, и я измерил полную шкалу при 240 мкА. Это отличный измеритель для экспериментов из-за его низкой цены.

ГДО

Идея состоит в том, чтобы иметь генератор с переменной частотой, который колеблется устойчиво, но не слишком сильно. Смещение затвора создается постоянным током затвора через резистор 47k. Чем сильнее колебание, тем большее смещение требуется и тем больше ток затвора. Напряжение питания V изменяется до тех пор, пока ток затвора не станет подходящим значением. В этой схеме я обнаружил, что 9 В дают ток затвора 200 мкА. Принцип измерения заключается в подключении тестируемого резонансного контура к катушке генератора. Когда генератор и внешний контур имеют одинаковую резонансную частоту, потери от внешней катушки наиболее эффективно отражаются в настроенном контуре генератора, заставляя его резонировать менее сильно и уменьшая ток затвора (так что транзистор будет давать большее усиление для компенсации потери). Для точности муфта не должна быть слишком тугой. Наилучший результат — небольшой, но резкий провал, когда цепи находятся в резонансе. Затем частота считывается на калиброванной шкале.

С помощью этой схемы можно изучить принципы работы генератора с сеточным провалом. Для практичного инструмента необходимо намотать разные катушки L и предусмотреть калиброванный циферблат. Отличным источником для объяснения того, как это сделать, является книга The Impoverished Radio Experimenter , Volume 2 (Bradley, IL: Lindsay Publications, 2001), доступная в Antique Electronic Supply. Для проверки резонансного контура я использовал переменный конденсатор и катушку генератора, но подойдет и что-то подобное. Использование этого инструмента потребует определенного навыка, но, конечно, это верно для всего стоящего.

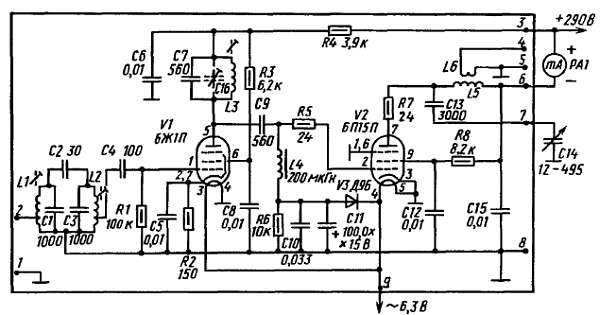

Слева показан ламповый сеточный осциллятор. Схема очень похожа на генератор на полевых транзисторах, но пришлось изменить несколько компонентов. Нечетная лампа 2С26А — это то, что было под рукой при сборке генератора; можно использовать любой триод. Резистор 220 Ом в выводе катода позволяет измерять постоянный ток пластины и обеспечивает некоторое смещение катода для защиты трубки. Утечка сетки 47k заменяется на 330k, так как 2C26 требует гораздо большего смещения сетки. Полная шкала на измерителе соответствует смещению сетки -82 В. Эта схема очень сильно колебалась на нижних частотах, но из-за плохого свинцового покрытия перешла в другой режим на минимальной мощности. Во всяком случае, он колебался от 878 кГц до 1,7 МГц и давал хороший провал, когда к нему подключался резонансный контур.

Цифровой мультиметр нельзя использовать для измерения смещения сетки постоянного тока, так как он сбивается из-за больших колебаний ВЧ. Вместо этого используйте осциллограф. Будет обнаружено, что форма волны сетки зажата до небольшого положительного значения. Поскольку отсечка для используемого напряжения пластины происходит примерно при -6 В, трубка сильно обрезается, за исключением пиков сигнала сетки. То есть генератор работает в классе C. Отклонения пластины и сетки довольно велики, примерно 100 В и 50 В соответственно. Это очень хороший пример генератора Колпитца. Постоянный ток анода составлял всего 1,5 мА, а ток сетки — 0,2 мА, поэтому номинальная мощность не завышена. Помните, однако, о больших колебаниях напряжения в резонансном контуре.

Композитор: Дж. Б. Калверт
Создано 13 мая 2002 г.
Последняя редакция 1 июля 2002 г.

Что такое vtvm в электронике?

Вопрос задан: Конрад Куигли

Оценка: 4,7/5 (75 голосов)

Определение: Вольтметр, который использует вакуумную трубку для усиления измеряемой величины переменного и постоянного напряжения, известен как ламповый вольтметр (VTM). Вакуумная трубка повышает чувствительность вольтметра, благодаря чему он может обнаруживать сигнал очень слабой силы.

Что такое ламповый вольтметр?

: вольтметр, использующий электронные лампы и полезный из-за его очень высокого входного импеданса для измерений в цепях (таких как схемы электронных ламп), из которых можно получать только очень небольшие токи без изменения измеряемых напряжений.

Как работает вольтметр?

Вольтметр — это прибор, который измеряет разность электрических потенциалов между двумя точками в электрической цепи . Аналоговый вольтметр перемещает стрелку по шкале пропорционально напряжению цепи; цифровой вольтметр обеспечивает числовой дисплей.

Что такое краткий ответ вольтметра?

Вольтметр, также известный как измеритель напряжения , представляет собой прибор, используемый для измерения разности потенциалов или напряжения между двумя точками в электрической или электронной цепи. … Специализированные вольтметры могут измерять радиочастотное (РЧ) напряжение.

Какова функция вольтметра в электрической цепи?

Вольтметр – это прибор, используемый для измерения напряжения или разности потенциалов между двумя точками в электрической цепи.

Как работает VTVM

Найдено 21 связанных вопросов

Какова основная функция переключателя?

Выключатель определяется как устройство, которое используется для включения и отключения электрического тока в цепи . Он используется для включения и выключения ежедневно используемого оборудования, такого как телевизор, стиральная машина, вентилятор, свет и т. д.

Какова роль амперметра?

Амперметр, прибор для измерения постоянного или переменного электрического тока, в амперах . Амперметр может измерять широкий диапазон значений тока, потому что при больших значениях только небольшая часть тока проходит через механизм измерителя; шунт параллельно счетчику несет большую часть.

Что называется вольтметром?

Вольтметр – это прибор, используемый для измерения разности электрических потенциалов между двумя точками в электрической цепи . … Любое измерение, которое может быть преобразовано в напряжение, может быть отображено на измерителе, который соответствующим образом откалиброван; например, давление, температура, расход или уровень на химическом заводе.

Почему вольтметр так важен?

Вольтметр увеличивает диапазон измерения прибора для измерения более высокого напряжения , увеличивает общее сопротивление вольтметра, поэтому при параллельном включении в электрическую цепь потребляет незначительный ток и не влияет на падение напряжения измерено.

Где разместить вольтметр?

Вольтметр размещается параллельно с источником напряжения для получения полного напряжения и должен иметь большое сопротивление, чтобы ограничить его влияние на цепь. Амперметр подключается последовательно, чтобы получить полный ток, протекающий через ветвь, и должен иметь небольшое сопротивление, чтобы ограничить его влияние на цепь.

Как снять показания вольтметра?

Показания вольтметра можно определить, найдя разность потенциалов на сопротивлении 2 Ом, используя значение тока в цепи. V=IR , где V — разность потенциалов на сопротивлении R, через которое протекает ток I.

Как вы используете мультиметр для проверки напряжения?

Как измерить переменное напряжение

1. Поверните циферблат в положение ṽ. Некоторые цифровые мультиметры (DMM) также включают m ṽ . …
2. Сначала вставьте черный провод в разъем COM.
3. Затем вставьте красный провод в гнездо VΩ. …
4. Подсоедините измерительные провода к цепи: сначала черный провод, затем красный. …
5. Прочитайте результат измерения на дисплее.

В чем недостаток ламповых вольтметров?

Ответ. Единственным недостатком VTVM является его низкое входное сопротивление , которое он предлагает по сравнению с VTVM, но этот недостаток преодолевается за счет использования полевого транзистора во входном каскаде вольтметра.

Что такое полная форма VTVM?

VTVM Полная форма: Вольтметр вакуумный

Срок.

Кто изобрел мультиметр?

В 1920 году Дональду Макади (), инженеру британской почты , приписывают изобретение самого первого мультиметра. История гласит, что он был разочарован тем, что ему нужно было носить с собой кучу разных инструментов при работе на линиях связи, поэтому он создал один инструмент, который мог измерять амперы, вольты и омы.
