Расчет резистивного делителя напряжения: Практическое руководство

Как рассчитать делитель напряжения на резисторах. Какие формулы использовать для расчета делителя напряжения. Какие типы делителей напряжения существуют. Где применяются делители напряжения в электронике. Как подобрать номиналы резисторов для делителя напряжения.

Что такое резистивный делитель напряжения

Резистивный делитель напряжения — это простая, но очень важная электрическая схема, которая позволяет получить на выходе напряжение меньшее, чем на входе. Принцип работы делителя основан на падении напряжения на последовательно соединенных резисторах.

Схема простейшего резистивного делителя состоит всего из двух резисторов, соединенных последовательно. Входное напряжение подается на всю цепочку, а выходное снимается с нижнего резистора.

Основная формула для расчета делителя напряжения

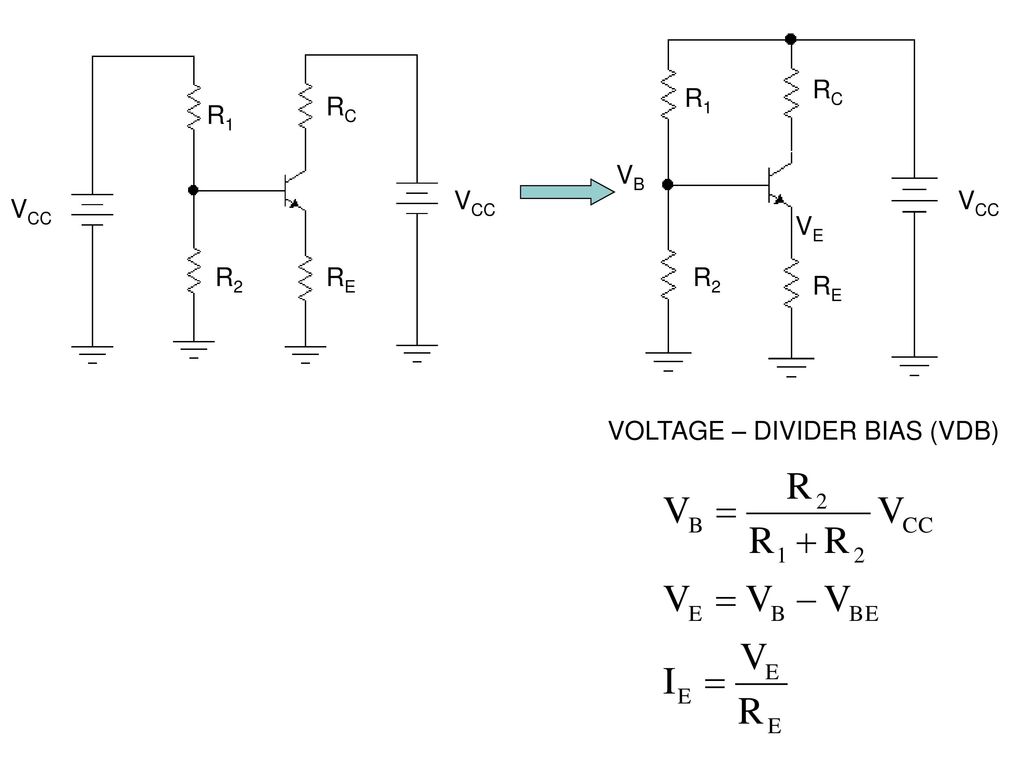

Расчет выходного напряжения делителя производится по следующей формуле:

Uвых = Uвх * R2 / (R1 + R2)

где:

• Uвых — выходное напряжение
• Uвх — входное напряжение
• R1 — сопротивление верхнего резистора
• R2 — сопротивление нижнего резистора

Эта формула позволяет рассчитать выходное напряжение при известных входном напряжении и сопротивлениях резисторов. Также она может использоваться для подбора номиналов резисторов при заданных входном и выходном напряжениях.

Типы резистивных делителей напряжения

Существует несколько типов резистивных делителей напряжения:

Фиксированный делитель

Состоит из двух резисторов с фиксированными номиналами. Обеспечивает постоянный коэффициент деления.

Переменный делитель (потенциометр)

Содержит переменный резистор, что позволяет плавно регулировать выходное напряжение.

Многоступенчатый делитель

Содержит цепочку из трех и более резисторов, обеспечивая несколько уровней выходного напряжения.

Области применения делителей напряжения

Делители напряжения широко применяются в электронике для следующих целей:

• Снижение напряжения питания для различных узлов схемы
• Создание опорных напряжений
• Измерение высоких напряжений
• Сдвиг уровня сигналов
• Регулировка громкости в аудиотехнике
• Формирование сетки напряжений в ЦАП и АЦП

Как рассчитать делитель напряжения

Для расчета делителя напряжения необходимо выполнить следующие шаги:

1. Определить требуемые входное и выходное напряжения
2. Задать ток через делитель (обычно 0.1-1 мА)
3. Рассчитать общее сопротивление делителя: R = Uвх / I
4. Найти сопротивление нижнего резистора: R2 = Uвых / I
5. Вычислить сопротивление верхнего резистора: R1 = R — R2
6. Выбрать ближайшие стандартные номиналы резисторов

Пример расчета делителя напряжения

Рассмотрим пример расчета делителя для получения 5 В из 12 В источника.

Исходные данные:

• Uвх = 12 В
• Uвых = 5 В
• I = 0.5 мА

Расчет:

1. R = 12 В / 0.0005 А = 24 кОм
2. R2 = 5 В / 0.0005 А = 10 кОм
3. R1 = 24 кОм — 10 кОм = 14 кОм

Выбираем ближайшие стандартные номиналы: R1 = 15 кОм, R2 = 10 кОм

Рекомендации по выбору резисторов для делителя

При выборе резисторов для делителя напряжения следует учитывать следующие рекомендации:

• Использовать резисторы с допуском не хуже 1% для точных делителей
• Выбирать резисторы с одинаковым температурным коэффициентом
• Учитывать рассеиваемую мощность на резисторах
• Для высоковольтных делителей применять цепочки из нескольких резисторов

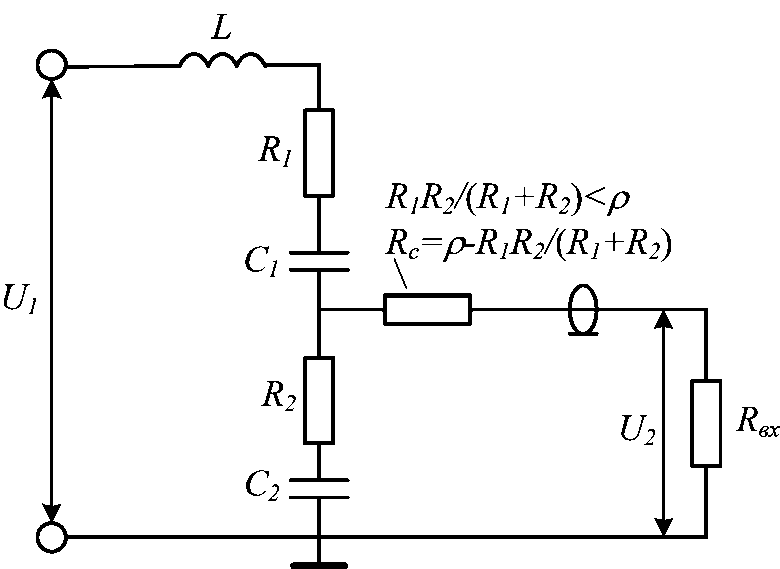

• Шунтировать делитель конденсатором для улучшения частотных свойств

Проверка работы делителя напряжения

После сборки делителя напряжения рекомендуется проверить его работу. Для этого можно выполнить следующие действия:

1. Измерить входное напряжение
2. Измерить выходное напряжение
3. Сравнить измеренное выходное напряжение с расчетным
4. При необходимости подобрать более точные номиналы резисторов
5. Проверить работу делителя под нагрузкой

Влияние нагрузки на работу делителя напряжения

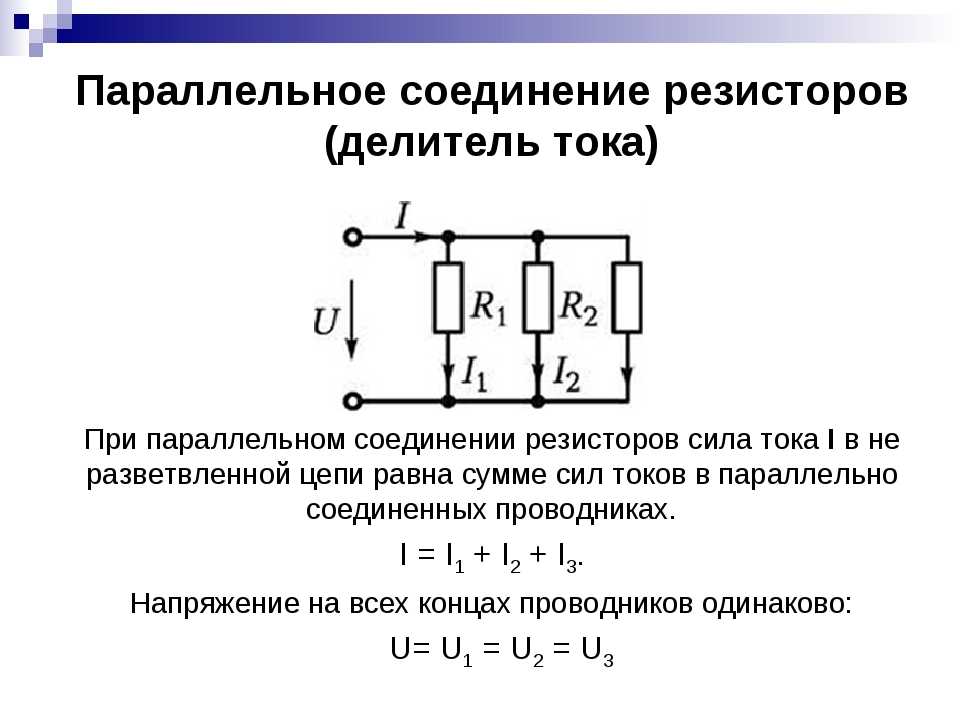

При подключении нагрузки к выходу делителя напряжения его работа может существенно измениться. Это связано с тем, что нагрузка включается параллельно нижнему резистору делителя, уменьшая его эффективное сопротивление.

Для минимизации влияния нагрузки необходимо выполнять следующие условия:

• Сопротивление нагрузки должно быть как минимум в 10 раз больше сопротивления нижнего резистора делителя
• Ток через делитель должен быть значительно больше тока нагрузки

В противном случае необходимо учитывать влияние нагрузки при расчете делителя или использовать активные схемы, например, на основе операционных усилителей.

Преимущества и недостатки резистивных делителей напряжения

Резистивные делители напряжения имеют ряд преимуществ:

• Простота схемы
• Низкая стоимость
• Высокая надежность
• Отсутствие шумов и помех
• Линейность преобразования

Однако у них есть и некоторые недостатки:

• Зависимость от нагрузки
• Постоянное потребление тока
• Ограниченный диапазон регулировки
• Невысокая точность без применения прецизионных компонентов

Заключение

Резистивные делители напряжения — это простые, но очень полезные схемы, широко применяемые в электронике. Понимание принципов их работы и методов расчета позволяет эффективно решать многие задачи, связанные с преобразованием уровней напряжения. При правильном подборе компонентов делители обеспечивают стабильную и надежную работу в составе различных электронных устройств.
