Как рассчитать резисторный делитель напряжения. Для чего нужен делитель напряжения. Формулы и примеры расчета делителя напряжения на резисторах. Онлайн-калькулятор для расчета делителя напряжения.
Что такое резисторный делитель напряжения
Резисторный делитель напряжения — это простая электрическая схема, состоящая из двух последовательно соединенных резисторов, которая позволяет получить напряжение меньше входного. Принцип работы делителя основан на падении напряжения на резисторах при протекании через них тока.
Основное назначение делителя напряжения — понизить входное напряжение до требуемого уровня. Это необходимо во многих электронных устройствах для согласования напряжений различных узлов схемы.
Схема и принцип работы резисторного делителя
Простейшая схема резисторного делителя напряжения выглядит следующим образом:
- R1 — верхний резистор делителя
- R2 — нижний резистор делителя
- Uвх — входное напряжение
- Uвых — выходное напряжение
Принцип работы делителя заключается в следующем:
- На вход делителя подается напряжение Uвх
- Через резисторы R1 и R2 протекает ток I
- На резисторах происходит падение напряжения пропорционально их сопротивлениям
- Выходное напряжение Uвых снимается с резистора R2
Формула для расчета делителя напряжения
Основная формула для расчета выходного напряжения делителя:
Uвых = Uвх * R2 / (R1 + R2)
где:
- Uвых — выходное напряжение
- Uвх — входное напряжение
- R1 — сопротивление верхнего резистора
- R2 — сопротивление нижнего резистора
Как рассчитать резисторный делитель напряжения
Для расчета делителя напряжения необходимо выполнить следующие шаги:
- Определить требуемые входное Uвх и выходное Uвых напряжения
- Задать ток делителя I (обычно 1-10 мА)
- Рассчитать общее сопротивление делителя: R = Uвх / I
- Рассчитать сопротивление нижнего резистора: R2 = Uвых / I
- Рассчитать сопротивление верхнего резистора: R1 = R — R2
- Выбрать ближайшие стандартные номиналы резисторов
- Проверить расчет по формуле делителя напряжения
Пример расчета делителя напряжения
Рассчитаем делитель для понижения напряжения с 12В до 5В:
- Uвх = 12В, Uвых = 5В
- Зададим ток I = 1 мА = 0.001А
- R = 12В / 0.001А = 12 кОм
- R2 = 5В / 0.001А = 5 кОм
- R1 = 12 кОм — 5 кОм = 7 кОм
- Выбираем R1 = 6.8 кОм, R2 = 4.7 кОм
- Проверяем: Uвых = 12В * 4.7 / (6.8 + 4.7) = 5.02В
Результат близок к требуемому напряжению 5В.
Онлайн калькулятор делителя напряжения
Для быстрого расчета параметров делителя напряжения удобно использовать онлайн-калькуляторы. Они позволяют легко подобрать номиналы резисторов и проверить результаты расчетов.
Вот пример простого калькулятора делителя напряжения:
«` import React, { useState } from ‘react’; const VoltageCalculator = () => { const [vin, setVin] = useState(10); const [r1, setR1] = useState(1000); const [r2, setR2] = useState(1000); const vout = vin * r2 / (r1 + r2); return (Калькулятор делителя напряжения
Выходное напряжение: {vout.toFixed(2)} В
Этот калькулятор позволяет быстро рассчитать выходное напряжение делителя при заданных входном напряжении и сопротивлениях резисторов.
Применение делителей напряжения
Резисторные делители напряжения широко применяются в электронике для различных целей:
- Понижение напряжения питания для микросхем и других компонентов
- Формирование опорных напряжений
- Смещение рабочих точек транзисторов
- Согласование уровней сигналов между узлами схемы
- Измерение высоких напряжений с помощью вольтметров
- Регулировка громкости в аудиотехнике
- Настройка порогов срабатывания в компараторах
Преимущества и недостатки резисторных делителей
Основные преимущества резисторных делителей напряжения:
- Простота схемы
- Низкая стоимость
- Высокая надежность
- Отсутствие реактивных элементов
- Работа на постоянном и переменном токе
Недостатки резисторных делителей:
- Зависимость выходного напряжения от нагрузки
- Потери мощности на резисторах
- Нестабильность при изменении температуры
- Ограниченный диапазон входных напряжений
Рекомендации по применению делителей напряжения
При разработке и использовании резисторных делителей напряжения следует учитывать следующие рекомендации:
- Ток делителя выбирать в 5-10 раз больше тока нагрузки
- Использовать резисторы с допуском не хуже 1%
- Учитывать температурный коэффициент резисторов
- Для высоковольтных делителей применять последовательное соединение резисторов
- При необходимости использовать подстроечные резисторы для точной настройки
- Для стабилизации выходного напряжения применять операционные усилители
Заключение
Резисторные делители напряжения — это простые, но очень полезные схемы, которые широко используются в электронике. Понимание принципов работы и методов расчета делителей напряжения необходимо каждому разработчику электронных устройств. Используя приведенные формулы, примеры и онлайн-калькулятор, вы сможете легко рассчитать параметры делителя для своих проектов.
Расчет сборка и изучение схемы делителя напряжения. Делитель напряжения
В составе делителя напряжения для получения фиксированного значения напряжения используют резисторы. В этом случае выходное напряжение U вых связано с входным U вх (без учета возможного сопротивления нагрузки) следующим соотношением:
U вых = U вх х (R2 / R1 + R2)
Рис. 1. Делитель напряжения
Пример. С помощью резисторного делителя нужно получить на нагрузке сопротивлением 100 кОм напряжение 1 В от источника постоянного напряжения 5 В. Требуемый коэффициент деления напряжения 1/5 = 0,2. Используем делитель, схема которого приведена на рис. 1.
Сопротивление резисторов R1 и R2 должно быть значительно меньше 100 кОм. В этом случае при расчете делителя сопротивление нагрузки можно не учитывать.
Следовательно, R2 / (R1 +R2) R2 = 0,2
R2 = 0 ,2R1 + 0,2R2 .
R1 = 4R2
Поэтому можно выбрать R2 = 1 кОм, R1 — 4 кОм. Сопротивление R1
получим путем последовательного соединения стандартных резисторов 1,8 и 2,2 кОм, выполненных на основе металлической пленки с точностью ±1% (мощностью 0,25 Вт).
Следует помнить, что сам делитель потребляет ток от первичного источника (в данном случае 1 мА) и этот ток будет возрастать с уменьшением сопротивлений резисторов делителя.
Для получения заданного значения напряжения следует применять высокоточные резисторы.
Недостатком простого резисторного делителя напряжения является то, что с изменением сопротивления нагрузки выходное напряжение (U вых) делителя изменяется. Ддя уменьшения влияния нагрузки на U выхнеобходимо выбирать соротивление R2 по крайней мере в 10 раз меньше минимального сопротивления нагрузки.
Важно помнить о том, что с уменьшением сопротивлений резисторов R1
и R2 растет ток, потребляемый от источника входного напряжения. Обычно этот ток не должен превышать 1-10 мА.
Резисторы используются также для того, чтобы заданную долю общего тока направить в соответствующее плечо делителя. Например, в схеме на рис. 2
ток I
составляет часть общего тока I
вх, определяемую сопротивлениями резисторов Rl и R2, т.
Пример. Стрелка измерительного прибора отклоняется на всю шкалу в том случае, если постоянный ток в подвижной катушке равен 1 мА. Активное сопротивление обмотки катушки составляет 100 Ом. Рассчитайте сопротивление так, чтобы стрелка прибора максимально отклонялась при входном токе 10 мА (см. рис. 3) .
Рис. 2 Делитель тока
Рис. 3.
Коэффициент деления тока определяется соотношением:
I вых / I вх = 1/10 = 0,1 = R1 / R2 + R1 , R2 = 100 Ом.
Отсюда,
0,1R1 + 0,1R2 = R1
0,1R1 + 10 = R1
R1 = 10/0 ,9 = 11,1 Ом
Требуемое сопротивление резистора R1 можно получить путем последовательного соединения двух стандартных резисторов сопротивлением 9,1 и 2 Ом, выполненных на основе толстопленочной технологии с точностью ±2% (0,25 Вт). Заметим еще раз, что на рис. 3 сопротивление R2 — это .
Для обеспечения хорошей точности деления токов следует использовать высокоточные (± 1 %) резисторы.
Делители напряжения получили широкое распространение в электронике, потому что именно они позволяют оптимальным образом решать задачи регулировки напряжения. Существуют различные схематичные решения: от простейших, например, в некоторых настенных светильниках, до достаточно сложных, как в платах управления переключением обмоток нормализаторов сетевого напряжения.
Что такое делитель напряжения? Формулировка проста — это устройство, которое в зависимости от коэффициента передачи (настраивается отдельно) регулирует значение выходного напряжения относительно входного.
Раньше на прилавках магазинов часто можно было встретить светильник-бра, рассчитанный на две лампы. Его особенностью являлось то, что сами лампы были рассчитаны на работу с напряжением 127 Вольт. При этом вся система подключалась к бытовой электросети с 220 В и вполне успешно работала. Никаких чудес! Все дело в том, что способ соединения проводников формировал не что иное, как делитель напряжения. Вспомним основы электротехники, а именно потребителей.
Давайте рассмотрим простейший делитель напряжения на основе двух резисторов R1 и R2. Сопротивления включены последовательно, на свободные выводы подается входное напряжение U. Из средней точки проводника, соединяющего резисторы, есть дополнительный вывод. То есть получается три конца: два — это внешние выводы (между ними полное значение напряжения U), а также средний, формирующий U1 и U2.
Выполним расчет делителя напряжения, воспользовавшись законом Ома. Так как I = U / R, то U является произведением тока на сопротивление. Соответственно, на участке с R1 напряжение составит U1, а для R2 составит U2.
Ток при этом равен Учитывая закон для полной цепи, получаем, что питающее U является суммой U1+U2.
Чему же равен ток при данных условиях? Обобщая уравнения, получаем:
I = U / (R1+R2).
Отсюда можно определить значение напряжения (U exit) на выходе делителя (это может быть как U1, так и U2):
U exit = U * R2 / (R1+R2).
Для делителей на регулируемых сопротивлениях существует ряд важных особенностей, которые необходимо учитывать как на этапе расчетов, так и при эксплуатации.
Прежде всего, такие решения нельзя использовать для регулировки напряжения мощных потребителей. Например, таким способом невозможно запитать электродвигатель. Одна из причин — это номиналы самих резисторов. Сопротивления на киловатты если и существуют, то представляют собой массивные устройства, рассеивающие внушительную часть энергии в виде тепла.
Значение сопротивления подключенной нагрузки не должно быть меньше, чем схемы самого делителя, в противном случае всю систему потребуется пересчитывать.
В идеальном варианте различие R делителя и R нагрузки должно быть максимально большим. Важно точно подобрать значения R1 и R2, так как завышенные номиналы повлекут за собой излишнее а заниженные будут перегреваться, затрачивая энергию на нагрев.
Рассчитывая делитель, обычно подбирают значение его тока в несколько раз (например, в 10) больше, чем ампераж подключаемой нагрузки. Далее, зная ток и напряжение, вычисляют суммарное сопротивление (R1+R2). Далее по таблицам подбирают ближайшие стандартные значения R1 и R2 (учитывая их допустимую мощность, чтобы избежать чрезмерного нагрева).
Делить…всем Вам знакомо это слово. Делить водку, делить бабло, делить хавку:-) А вот кто-нибудь из Вас делил когда-нибудь напряжение? Думаю, таких мало. Ну что же, давайте разберемся, как можно его поделить.
Для того, чтобы поделить напряжение, нам нужно всего-навсего два и более резисторов. Для начала рассмотрим вот такой рисуночек:
Наш схемка состоит из двух резисторов, подключенных последовательно.
На эти резисторы подается напряжение, оно может быть как переменное, так и постоянное. Назовем его U. Ну вот пропускаем мы напряжение через эти резисторы и нас сразу же заработал Закон Ома . Мы знаем, если резисторы соединены последовательно, то их Сопротивление будет равняться сумме их номиналов. То есть получается, что
I=U/R общее, где R общее =R1+R2
то есть можно написать
I=U/(R1+R2)
При последовательном соединении резисторов, сила тока — I , проходящая через каждый резистор одинакова — это есть закон последовательного соединения резисторов, вам его надо бы запомнить, иначе можно вообще не лезть в электронику:-). Так, разобрались. Но у нас каждый резистор обладает своим каким то сопротивлением. Отсюда напрашивается вывод из Закона Ома , что и на каждом сопротивлении у нас будет абсолютно разное напряжение, все зависит от закона Ома.
На сопротивлении R1 у нас будет напряжение U1 , а на сопротивлении R2 у нас будет напряжение U2
I=U2/R2=U1/R1=U/(R1+R2)
Давайте найдем значения U1
и U2
.
Думаю, все учились в школе, и сможете без проблем решить эту уравнение. Умножаем, сокращаем, материмся и бошку ломаем, и в конце концов получаем, что
U1=UxR1/(R1+R2)
U2=UxR2/(R1+R2)
А вы знаете, что если сложить правые части уравнения, получим U ? Не верите? Проверьте! Отсюда получаем, что U=U1+U2 . Короче говорю простым языком чайника: если резисторы включены в цепь последовательно, то на каждом резисторе падает напряжение (падает, значит на концах резистора имеется это напряжение) и сумма падений напряжений на всех резисторах будет равняться напряжению источника (батарейки, блока питания или какого-нибудь генератора напряжения). Мы тупо разделили напряжение источника U на два разных напряжения U1 и U2.
R1 и R2
— это условные обозначения резисторов. Если допустим у нас источник напруги 50 Вольт, и нам надо закрутить 5 вольтовый вентилятор от компа, то измеряем сопротивление обмотки вентилятора и высчитываем по формуле, какой резистор цеплять последовательно к вентилятору.
Думаю, с этим все понятно. Формулы есть, оперируйте с ними.
Итак у нас имеются вот такие два резистора и наш любимый мультик:
Замеряем сопротивление мелкого резистора, R1=109,7 Ом.
Замеряем сопротивление толстого резистора R2=52,8 Ом.
Выставляем на блоке питания ровненько 10 Вольт, замеряем напругу с помощью мультика (не смотрите на показания блока питания, он обладает бОльшей погрешностью, чем мультик) .
Цепляемся блоком питания за эти два резистора, запаянные последовательно, напомню, что на блоке ровно 10 Вольт. Показания амперметра на блоке тоже немного неточны, силу тока мы будем замерять с помощью мультика тоже.
Замеряем напругу на толстом резисторе. На толстом резисторе падает напруга 3,21 Вольт.
Замеряем напругу на тонком резисторе. На тонком резисторе падает напруга 6,77 Вольт
Ну что, с математикой думаю у всех в порядке. Складываем эти два значения напряжения 3,21+6,77 =9,98 Вольт.
А куда делись еще 0,02 Вольта? Они упали на сопротивлении щупов, они ведь тоже обладают сопротивлением, если вы помните. Вот наглядный пример того, чтобы мы смогли разделить напряжение на два разных напряжения.
Давайте же и убедимся, что сила тока при последовательном соединении резисторов везде одинакова. 0,04 А или 40 мА.
Ну, убедились? 🙂
Для того, чтобы делить напряжение плавно, человек изобрел очень удобную вещь, переменный резистор .
Принцип такой: между двумя крайними контактами постоянное сопротивление, сопротивление относительно среднего контакта по отношению к крайним может меняться в зависимости от того, куда мы будем крутить крутилку этого переменного резистора. Этот резистор рассчитан на мощность 1Вт и сопротивление 330 Ом. Давайте же глянем, как он будет делить напряжение!
Так как мощность небольшая, всего 1 Вт, то не будем нагружать его большой напругой, формула мощности P=IхU. Ток потребления из закона Ома I=U/R.
Значит, этот переменный резистор может делить только маленькое напряжение при маленьком сопротивлении нагрузки и наоборот. Главное, чтобы значение мощности этого резистора не вышло за грани. Поэтому я буду делить напряжение в 1 Вольт.
Для этого выставляем на блоке напругу в 1 Вольт и цепляемся к нашему резику по крайним контактам.
Крутим крутилку в каком-нибудь произвольном направлении и останавливаем ее. Замеряем напругу между левым и средним контактом:
Замеряем напругу между средним и правым контактом
Суммируем напругу и получаем 0,34+0,64=0,98 вольт. 0,02 Вольта опять потеряли на щупах.
Такие переменные резисторы используются для добавления громкости на ваших колонках от компа, на радиоприемниках, а также на допотопных ТВ.
В настоящее время делители напряжения создаются с помощью абсолютно других законов электроники. Это может быть полупроводниковые схемы или даже схемы с использованием микроконтроллеров. Но, если требуется быстро получить делитель напряжения и изменять малую мощность напряжения или сигнала в электронике, то делитель напряжения на резисторах вам пригодится как нельзя кстати.
Устройство, в котором входное и выходное напряжение связаны коэффициентом передачи. Делитель можно представить, как два участка цепи, называемые плечами, сумма напряжений на которых равна входному напряжению. Чаще всего делитель напряжения строится из двух резисторов. Такой делитель называют резисторным. Каждый резистор в таком делителе называют плечом. Плечо соединённое с землёй называют нижним, то что соединено с плюсом — верхним. Точка соединения двух резисторов называется средним плечом или средней точкой. Если говорить совсем упрощённо, то можно представить среднее плечо, как бассейн. Делитель напряжения позволяет нам управлять двумя «шлюзами», «сливая» напряжение в землю (уменьшая сопротивление нижнего плеча) или «подливая» напряжения в бассейн (уменьшая сопротивление верхнего плеча). Таким образом, делитель может использоваться для того, чтобы получить из исходного напряжения лишь его часть.
Принципиальная схема делителя напряжения
В рассматриваемом примере на вход (Uвх) подаётся напряжение 9В.
Предположим, нам нужно получить на выходе (Uвых) 5В. Каким образом расчитать резисторы для делителя напряжения?
Расчёт делителя напряжения
Многие сталкиваются с тем, что не существует формул для расчёта сопротивлений в делителе. На самом деле, такие формулы легко вывести. Но обо всё по порядку. Для наглядности, начнём расчёт с конца, т.е. расчитаем напряжение на выходе, зная номиналы резисторов.
Ток, протекающий через R1 и R2 одинаков, пока к среднему плечу (Uвых) ничего не подключено. Общее сопротивление резисторов при последовательном соединении равняется сумме их сопротивлений:
Rобщ = R1 + R2 = 400 + 500 = 900 Ом
По закону Ома находим силу тока, протекающего через резисторы:
I = Uвх / Rобщ = 9В / 900 Ом = 0.01 А = 10 мА
Теперь, когда нам известен ток в нижнем плече (ток, проходящий через R2), раcчитаем напряжение в нижнем плече (Опять закон Ома):
Uвых = I * R2 = 0.01А * 500 Ом = 5В
Или упрощая цепочку вычислений:
Uвых = Uвх * (R2 / (R1+R2))
Применив немного математики и прочих знаний, сдобрив всё законом Ома, можно получить следующие формулы:
R1 = (Uвх-Uвых)/Iд+Iн
R2 = Uвых / Iд
Здесь Iд и Iн — ток делителя и ток нагрузки соответственно.
В общем случае, не нужно даже знать, что это за токи такие. Можно просто принять их равными Iд = 0.01 А (10 мА), а Iн = 0. То есть рассматривать делитель без нагрузки. Это приемлемо до тех пор, пока мы используем делитель только для измерений напряжения (а во всех примерах в нашей базе знаний он именно так и используется). Тогда формулы упростятся:
R1 = (Uвх-Uвых) * 100
R2 = Uвых * 100
P.S. Это совсем не важно, но обратите внимание: 100 — это не физическая величина. После принятия условия, что Iд у нас всегда равен 0.01 А, это просто коэффициент, получившийся при переносе 0.01 в числитель.
Проверяем:
Входящее напряжение у нас 9 вольт, хотим получить 5 вольт на выходе. Подставляем значения в формулу, получаем:
R1 = (9-5) * 100 = 400 Ом
R2 = 5 * 100 = 500 Ом
Всё сходится!
Применение делителя напряжений
В основном делитель напряжения используется там, где нужно измерить изменяющееся сопротивление.
На этом принципе основано считывание значений с фоторезистора: фоторезистор включается в делитель в качестве одного плеча. Второе плечо представляет собой постоянный резистор. Аналогичным образом можно считывать показания терморезистора.
Порядок расчета делителей напряжения на резисторе: схемы и формулы
Автор Aluarius На чтение 5 мин. Просмотров 1.2k. Опубликовано
Содержание
Делитель напряжения на резисторах
Резисторный делитель напряжения — это устройство, с помощью которого из источника с высоким напряжением можно получить лишь необходимую для устройства часть. Это нужно сделать для питания потребителя с низкой мощностью. Ниже вы узнаете о разновидностях такого приспособления, для чего оно используется в физике, а также, как произвести необходимые расчёты самостоятельно и при помощи программ.
Что такое делитель тока
Делитель тока — это устройство, позволяющее разделить поток тока на две части, чтобы в дальнейшем использовать одну из них.
Он нужен, когда устройство не работает с большим током и нужно отделить его меньшее количество, необходимое для использования аппаратуры.
Состоит делитель обычно из двух резисторов, параллельно соединённых, так в каждом из них будет уменьшаться ток.
При последовательном соединении будет уменьшаться напряжение.
Виды и принцип действия
В основе принципа действия устройства, уменьшающего нагрузку сети, лежит первый закон Кирхгофа: сумма сходящихся в узле токов равна нулю.
Принцип работы у всех одинаковый: в них есть U исходное: такое же, как в источнике питания и получаемое на выходе из сети, зависящее от соотношения резисторов в плечах делителя.
Схема, позволяющая понять принцип действия:

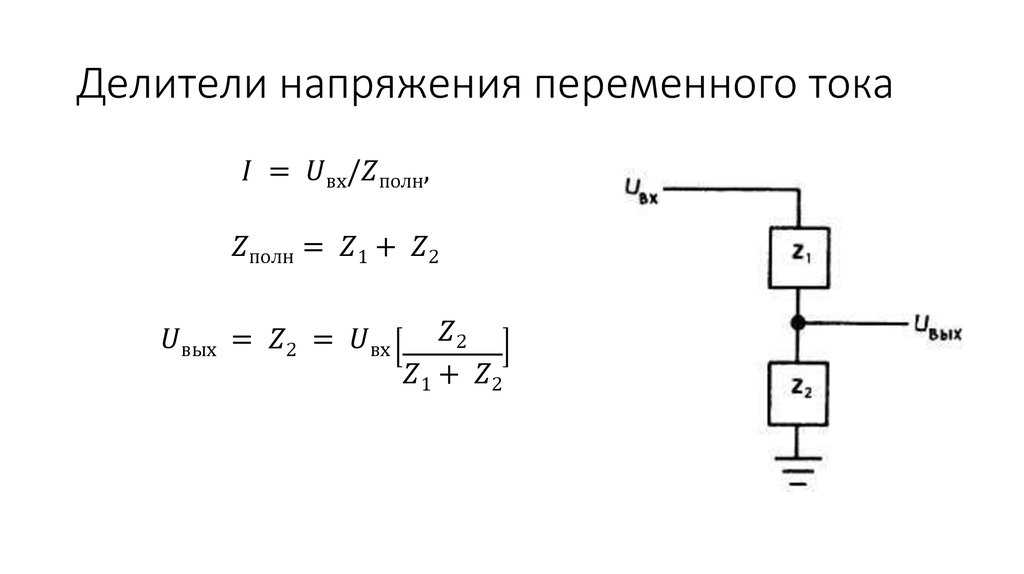

Различают разные устройства, в зависимости от элементов в составе:
- резистивный — более популярен из-за простоты устройства.

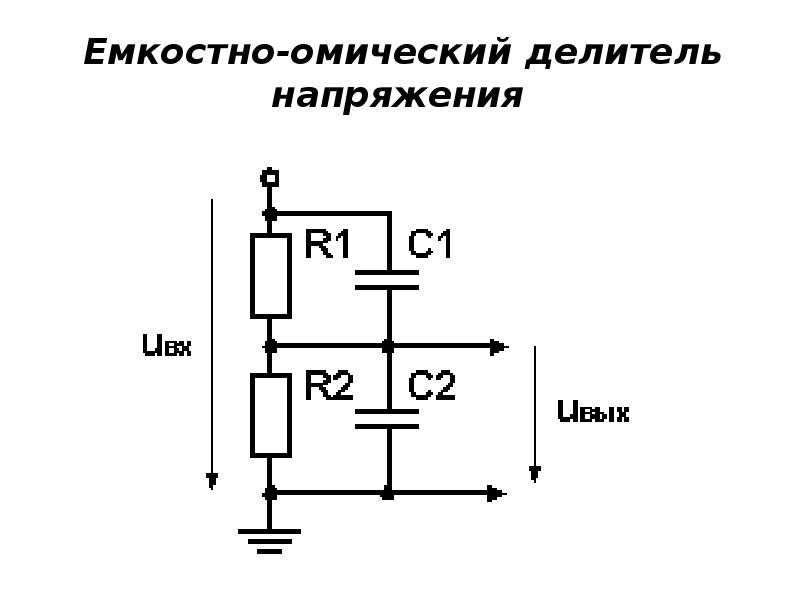

- ёмкостный;
- индуктивный.
Формула для расчёта делителя напряжения
Как рассчитать резистор для понижения напряжения ?
Для расчёта получаемой в итоге нагрузки, нужно знать следующие данные: U исходное и значение сопротивления в каждом из составных элементов.
Делитель рассчитывается с учётом того, что проходящий через него ток минимум в 10 раз больше, чем на выходе и меньше, чем входящий в сеть.
Можно рассчитать общее сопротивление в резисторах:
R=R1*R2/(R1+R2)
В параллельно соединённых резисторах U1=U2, из это можно сделать вывод, что в сети протекает общий ток:
I=I1+I2
Найти общий ток можно, зная закон Ома
Уменьшаемое в итоге напряжение на резисторах находится по формуле:
U1=(R1/(R1+R2))*U
U2=(R2/(R1+R2))*U
Остаётся узнать, как найти ток на обоих резисторах:
I=U/R
Также, рассчитать напряжение на резисторе можно через ЭДС (Электродвижущую силу):
r — внутреннее сопротивление устройства.
Расчет делителя напряжения на резисторах, конденсаторах и индуктивностях
Делитель на резисторах — отличается своей универсальностью: используют при постоянном и переменном токе, но только при пониженном сопротивлении цепи.
Согласно закону Ома и правилу Кирхгофа через всю цепь будет проходить один и тот же ток.
Тогда на каждом из резисторов: U1= I х R1 и U2 = I х R2
Ток в цепи устройства:
Уменьшение на конденсаторах применяют для цепей с высоким переменным током. В нём минимальная потеря энергии на выходе. Реактивное сопротивление конденсатора зависит от его электроёмкости и частоты напряжения в цепи.
Формула для вычисления сопротивления:
Делитель на индуктивностях используется при переменном низком токе на высоких частотах. Сопротивление катушки переменного тока прямо пропорционально зависит от индуктивности и частоты. У провода катушки имеется активное сопротивление, из-за чего мощность такого прибора больше, чем у аналогов.
Сопротивление катушки находится по формуле:
Расчет делителя напряжения калькулятором онлайн
Калькулятор онлайн — это программа, с помощью которой вы можете произвести необходимые вычисления для расчёта U выходного. Её используют, когда в расчётах много резисторов или при больших значениях. Для этого вам сначала нужно определить U исходное, сопротивление каждого из резисторов и ёмкость конденсатора.
Практическое применение параллельного и последовательного соединения
Составные элементы прибора соединяют в цепь, чтобы получить из сети нужную для устройства часть энергии.
Пример работы делителя напряжения на фоторезисторе.
Исходное сопротивление меняется от 1кОм в момент полного освещения до 10кОм при отсутствии света, то можно увеличить диапазон сопротивления. При добавлении резисторов с R=5,6кОм, исходящее напряжение меняется следующим образом:
| Освещённость | R1 (кОм) | R2(кОм) | R2/(R1+R2) | U выходное (В) |
| Яркая | 5,6 | 1 | 0,15 | 0,76 |
| Тусклая | 5,6 | 7 | 0,56 | 2,78 |
| Темнота | 5,6 | 10 | 0,67 | 3,21 |
Таким образом, увеличивается диапазон выходного напряжения, и оно становится подходящим для большинства сетей.
Потенциометры
Потенциометры используют в качестве делителя в системе с постоянным током. Их применяют в основном для изменения отдельных параметров в механизме.
На потенциометр подается напряжение, регулируемое подвижным контактом, который действует, когда крутят ручку, в результате оно может меняться от нуля до исходного значения.
Потенциометры используют в быту, как регулятор громкости, и в электронике, например, в качестве датчика.
Резистивные датчики
Резистивные датчики также называют омическими. Это приборы, в которых изменяется сопротивление, если изменяется длина, площадь сечения или удельное сопротивление. Их используют в устройствах для изменения сопротивления, а также при помощи микроконтроллера с его помощью вы можете измерить напряжение. Существуют различные датчики, одним из некоторых является фоторезистор — переменный резистор, сопротивление которого зависит от попадающего на него света.
Переменный резистор в качестве делителя напряжения
Переменный резистор позволяет напряжению изменяться более плавно.
Работает он так: крайние выводы подключаются к положительному и отрицательному заряду, а из центрального на выходе получается пониженное напряжение
Делитель применяют в различных конструкциях, если нагрузка сети слишком высока для устройства, в датчиках и электронных схемах. Он является одним из основных аспектов электроники, позволяет приспособить параметры сети для механизма. Теперь вы знаете, для чего применяют резисторный делитель, основные для использования вычисления, например, как рассчитать резистор для понижения напряжения.
Калькулятор делителя напряжения
Потенциометр ALPS RK50
Делитель напряжения обычно состоит из двух резисторов, на которых общее напряжение Uges делится на два парциальных напряжения. Базовой формой является ненагруженный делитель напряжения, который соответствует последовательному соединению двух резисторов.При подключении к потребителю ненагруженного делителя напряжения распределение напряжения в делителе напряжения меняется. Нагруженный делитель напряжения состоит из последовательно соединенных резисторов R 1 и R 2 . Кроме того, один из двух резисторов
нагружается потребителем, в данном случае резистором R L (сопротивление нагрузки).
| ||||||
Тогда можно пренебречь падением напряжения из-за нагрузки на делитель напряжения.
Этого можно добиться только с помощью нагрузочного резистора с большим сопротивлением.© mh-Audio.nl — Отказ от ответственности
Как разделять и властвовать над разделителем: практичные резистивные разделители, легко
Скачать PDF
Abstract
В этой статье представлена простая таблица для проектирования резистивных делителей напряжения с использованием стандартных номиналов резисторов 1%.
В примечаниях к применению описывается, как использовать электронную таблицу, и приводится ссылка для загрузки файла электронной таблицы.
Резистивный делитель напряжения — это базовая схема, которую изучают в каждом вводном курсе по электронике. Но выбрать значения из стандартных компонентов не так просто. Если вы когда-нибудь оказывались перед набором резисторов, вводя значения в свой калькулятор, то эта статья поможет вам.
Проблема в том, что типичные наборы резисторов не имеют всех номиналов. В этой статье демонстрируется небольшая электронная таблица, которая содержит таблицу номиналов резисторов на 1% и позволяет легко найти необходимое соотношение, используя два доступных резистора. 9((B$4+$A5)/96), который копируется в B5 через G20. Значения, выделенные желтым цветом, обычно доступны в наборах резисторов. Эти желтые блики с первого взгляда говорят вам, что типичный комплект содержит чуть больше четверти значений.
Рисунок 1.
Эта таблица не только содержит список номиналов резисторов с шагом 1 %, но также позволяет легко определить отношение резисторов к делителю, используя два общедоступных значения (выделенные желтым цветом ячейки) из типичного набора резисторов.
На рис. 2 показано типичное применение резистивного делителя: внешняя обратная связь для регулятора напряжения, такого как понижающий преобразователь MAX8560 4 МГц. Соотношение делителя R2/(R1+R2) устанавливает выходное напряжение регулятора. MAX8560 имеет порог обратной связи 0,6 В на FB. В этом примере требуется выходное напряжение 1,5 В.
Рис. 2. Соотношение резистор-делитель R2/(R1+R2) задает выходное напряжение понижающего стабилизатора MAX8560 4 МГц. Электронная таблица на рис. 1 упрощает выбор R1 и R2 из общедоступных значений.
Чтобы вычислить значения для R1 и R2, введите требуемое выходное напряжение регулятора (напряжение на верхней части делителя) в ячейке B3 и порог обратной связи регулятора (напряжение в средней точке делителя) в ячейке C3.
