Как правильно рассчитать сечение кабеля для постоянного тока. Какие факторы влияют на выбор сечения. Почему важно учитывать мощность и длину кабеля. Какие формулы используются для расчета.
Основные принципы расчета сечения кабеля для постоянного тока
Расчет сечения кабеля для постоянного тока — важный этап при проектировании электрических систем. Правильный выбор сечения обеспечивает безопасность, надежность и эффективность работы оборудования. Рассмотрим ключевые факторы, влияющие на расчет:
- Сила тока
- Напряжение
- Мощность нагрузки
- Длина кабеля
- Допустимое падение напряжения
- Материал проводника
- Температура окружающей среды
При расчете сечения необходимо учитывать все эти параметры в комплексе. Рассмотрим подробнее, как они влияют на выбор сечения кабеля.
Влияние силы тока на выбор сечения кабеля
Сила тока — один из ключевых параметров при расчете сечения кабеля. Чем выше сила тока, тем большее сечение требуется. Это связано с тем, что при прохождении тока проводник нагревается. Избыточный нагрев может привести к повреждению изоляции и даже возгоранию.
Как рассчитать силу тока для постоянного напряжения? Используется формула:
I = P / U
где:
- I — сила тока (А)
- P — мощность нагрузки (Вт)
- U — напряжение (В)
Пример: при мощности 1000 Вт и напряжении 12 В сила тока составит:
I = 1000 / 12 = 83,3 А

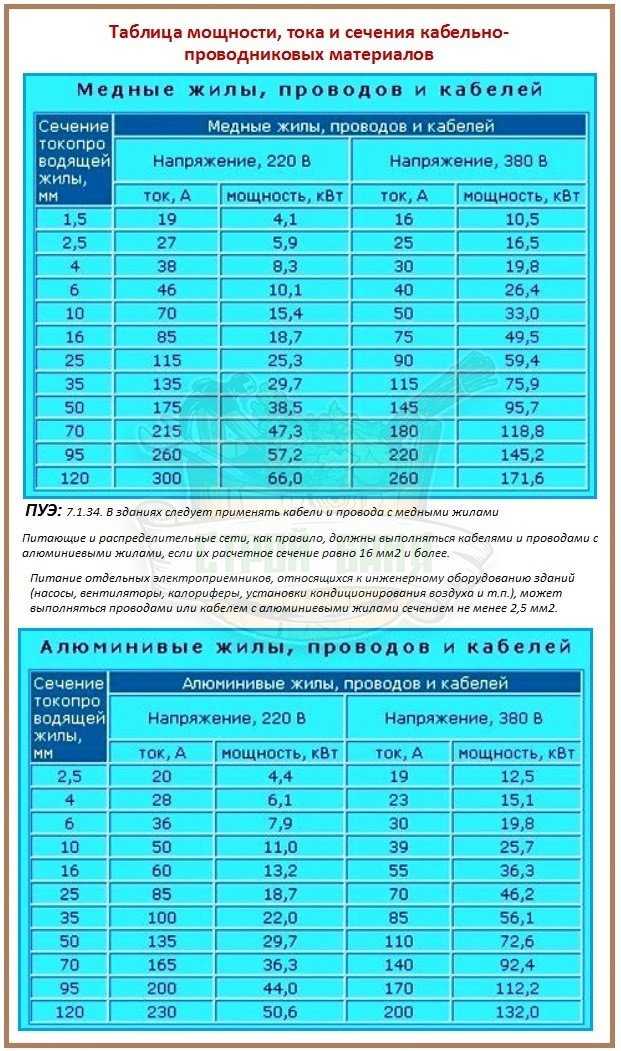

Зная силу тока, можно определить минимально допустимое сечение кабеля по справочным таблицам.
Расчет сечения кабеля по мощности нагрузки
Мощность нагрузки — еще один важный параметр для расчета сечения кабеля. Чем выше мощность подключаемого оборудования, тем большее сечение потребуется.
Как рассчитать сечение кабеля по мощности? Используется формула:
S = (ρ * L * P) / (U^2 * ΔU)
где:
- S — сечение кабеля (мм²)
- ρ — удельное сопротивление материала (для меди 0,0175 Ом*мм²/м)
- L — длина кабеля (м)
- P — мощность нагрузки (Вт)
- U — напряжение (В)
- ΔU — допустимое падение напряжения (В)
Пример: рассчитаем сечение медного кабеля длиной 10 м для нагрузки 1000 Вт при напряжении 12 В и допустимом падении 0,5 В:
S = (0,0175 * 10 * 1000) / (12^2 * 0,5) = 2,43 мм²
Округляем до ближайшего стандартного значения — 2,5 мм².
Учет длины кабеля при расчете сечения
Длина кабеля существенно влияет на его сечение. Чем длиннее кабель, тем большее сечение требуется для обеспечения допустимого падения напряжения.
Почему длина так важна? При увеличении длины возрастает сопротивление кабеля. Это приводит к большему падению напряжения и потерям мощности. Чтобы компенсировать этот эффект, необходимо увеличивать сечение проводника.
Как учесть длину кабеля при расчете? Используется формула:
S = (2 * ρ * L * I) / ΔU
где:
- S — сечение кабеля (мм²)
- ρ — удельное сопротивление материала (Ом*мм²/м)
- L — длина кабеля (м)
- I — сила тока (А)
- ΔU — допустимое падение напряжения (В)
Пример: рассчитаем сечение медного кабеля длиной 50 м для тока 10 А при допустимом падении 2 В:
S = (2 * 0,0175 * 50 * 10) / 2 = 8,75 мм²
Округляем до стандартного значения 10 мм².
Допустимое падение напряжения и его влияние на сечение кабеля
Допустимое падение напряжения — важный параметр при расчете сечения кабеля. Оно показывает, насколько может снизиться напряжение на конце линии по сравнению с началом.
Какое падение напряжения считается допустимым? Для большинства бытовых и промышленных систем постоянного тока рекомендуется не превышать 3-5% от номинального напряжения. Для некоторых чувствительных устройств может требоваться еще меньшее падение.
Как рассчитать падение напряжения? Используется формула:
ΔU = (2 * ρ * L * I) / S
где:
- ΔU — падение напряжения (В)
- ρ — удельное сопротивление материала (Ом*мм²/м)
- L — длина кабеля (м)
- I — сила тока (А)
- S — сечение кабеля (мм²)
Пример: рассчитаем падение напряжения для медного кабеля сечением 2,5 мм², длиной 20 м, при токе 15 А:
ΔU = (2 * 0,0175 * 20 * 15) / 2,5 = 4,2 В
Если такое падение недопустимо, необходимо увеличить сечение кабеля.
Влияние материала проводника на расчет сечения
Материал проводника существенно влияет на расчет сечения кабеля. Наиболее распространенные материалы — медь и алюминий. Рассмотрим их особенности:
Медные проводники:
- Меньшее удельное сопротивление (0,0175 Ом*мм²/м)
- Высокая проводимость
- Устойчивость к коррозии
- Высокая стоимость
Алюминиевые проводники:
- Большее удельное сопротивление (0,028 Ом*мм²/м)
- Меньшая проводимость
- Подвержены окислению
- Низкая стоимость
Как учесть материал при расчете? Используйте соответствующее значение удельного сопротивления в формулах. Для алюминия сечение кабеля при прочих равных условиях будет примерно в 1,6 раза больше, чем для меди.
Пример: рассчитаем сечение медного и алюминиевого кабеля длиной 30 м для тока 20 А при допустимом падении 1 В:
Для меди: S = (2 * 0,0175 * 30 * 20) / 1 = 21 мм²
Для алюминия: S = (2 * 0,028 * 30 * 20) / 1 = 33,6 мм²
Видно, что для алюминия требуется значительно большее сечение.
Учет температуры окружающей среды при расчете сечения кабеля
Температура окружающей среды оказывает существенное влияние на характеристики кабеля и, следовательно, на расчет его сечения. При повышении температуры возрастает сопротивление проводника, что приводит к дополнительному нагреву и потерям мощности.
Как учесть температуру при расчете сечения? Используются температурные коэффициенты, корректирующие допустимую токовую нагрузку:
- До 25°C — коэффициент 1,0
- 25-30°C — коэффициент 0,94
- 30-35°C — коэффициент 0,88
- 35-40°C — коэффициент 0,82
- 40-45°C — коэффициент 0,75
- 45-50°C — коэффициент 0,67
Пример: если кабель рассчитан на ток 50 А при 25°C, то при температуре 40°C его допустимая нагрузка составит:
50 А * 0,82 = 41 А
Соответственно, для обеспечения той же мощности при повышенной температуре может потребоваться увеличение сечения кабеля.
Особенности расчета сечения для различных типов нагрузок
Тип нагрузки играет важную роль при расчете сечения кабеля. Различные устройства имеют свои особенности потребления тока, которые необходимо учитывать. Рассмотрим основные типы нагрузок:
Резистивные нагрузки:
- Нагревательные приборы, лампы накаливания
- Потребляют постоянный ток
- Расчет сечения производится по номинальной мощности
Емкостные нагрузки:
- Конденсаторы, импульсные блоки питания
- Высокие пусковые токи
- Требуется учет пиковых значений тока
Индуктивные нагрузки:
- Электродвигатели, трансформаторы
- Генерируют обратную ЭДС
- Необходим учет пусковых токов и коэффициента мощности
Как учесть тип нагрузки при расчете? Для резистивных нагрузок используется стандартный расчет по номинальной мощности. Для емкостных и индуктивных нагрузок следует применять коэффициенты запаса:
- Для емкостных нагрузок: 1,5-2
- Для индуктивных нагрузок: 2-3
Пример: для двигателя мощностью 1000 Вт расчетная мощность для выбора сечения кабеля составит:
1000 Вт * 2,5 = 2500 Вт
Это обеспечит запас по сечению для надежной работы с учетом пусковых токов.
