M890C инструкция. Мультиметр M890C: подробный обзор функций и характеристик — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как работает мультиметр M890C. Какие параметры он измеряет. Каковы его основные технические характеристики. В чем его преимущества перед другими моделями. Как правильно им пользоваться.

Содержание

Основные функции и возможности мультиметра M890C

Мультиметр M890C — это универсальный измерительный прибор, предназначенный для широкого спектра электрических измерений. Он позволяет измерять следующие параметры:

Постоянное и переменное напряжение
Постоянный и переменный ток
Сопротивление
Емкость конденсаторов
Температуру
Частоту

Кроме того, прибор оснащен функциями прозвонки цепей и тестирования диодов. Это делает его незаменимым инструментом как для профессиональных электриков, так и для радиолюбителей.

Технические характеристики мультиметра M890C

Рассмотрим основные технические параметры данной модели:

Разрядность дисплея: 3 1/2 разряда (максимальное показание 1999)
Диапазон измерения постоянного напряжения: от 200 мВ до 1000 В
Диапазон измерения переменного напряжения: от 2 В до 750 В
Диапазон измерения постоянного тока: от 2 мА до 10 А
Диапазон измерения переменного тока: от 20 мА до 10 А
Диапазон измерения сопротивления: от 200 Ом до 20 МОм
Диапазон измерения емкости: от 2 нФ до 20 мкФ
Диапазон измерения температуры: от -50°C до 1000°C

Особенности конструкции и эргономики M890C

Мультиметр M890C отличается компактными размерами и эргономичным дизайном. Его габариты составляют 178 x 88 x 40 мм, а вес — всего 300 грамм. Это позволяет легко брать прибор с собой и использовать в любых условиях.

Корпус мультиметра изготовлен из прочного пластика, который защищает электронные компоненты от механических повреждений. На передней панели расположен крупный ЖК-дисплей с подсветкой, обеспечивающий хорошую читаемость показаний даже при недостаточном освещении.

Удобство использования

Управление прибором осуществляется с помощью поворотного переключателя режимов и нескольких функциональных кнопок. Такая конструкция позволяет быстро выбирать нужный режим измерения и диапазон.

Входные гнезда мультиметра имеют цветовую маркировку, что помогает избежать ошибок при подключении измерительных щупов. Кроме того, прибор оснащен защитой от перегрузки на всех диапазонах измерений.

Преимущества мультиметра M890C перед аналогами

Модель M890C обладает рядом преимуществ по сравнению с другими мультиметрами в своем ценовом сегменте:

Широкий диапазон измеряемых параметров
Высокая точность измерений
Функция автоматического выбора диапазона
Возможность измерения температуры
Наличие режима удержания показаний (HOLD)
Индикация разряда батареи
Автоматическое отключение для экономии заряда

Эти особенности делают M890C универсальным и удобным инструментом для решения широкого спектра измерительных задач.

Правила безопасности при работе с мультиметром M890C

При использовании мультиметра M890C важно соблюдать следующие правила безопасности:

Перед началом измерений убедитесь, что прибор и измерительные щупы не имеют видимых повреждений.
Не превышайте максимально допустимые значения входных сигналов для каждого диапазона измерений.
При измерении напряжения выше 60 В постоянного тока или 30 В переменного тока соблюдайте особую осторожность.
Не проводите измерения во влажной среде или мокрыми руками.
При замене батареи или предохранителя отключайте измерительные щупы от исследуемой цепи.

Соблюдение этих правил позволит избежать поражения электрическим током и повреждения прибора.

Калибровка и обслуживание мультиметра M890C

Для обеспечения точности измерений мультиметр M890C требует периодической калибровки. Рекомендуется проводить калибровку не реже одного раза в год. Процедура калибровки должна выполняться в специализированной лаборатории с использованием эталонных средств измерений.

Кроме того, необходимо регулярно проводить следующие процедуры обслуживания:

Очистка корпуса и контактов от загрязнений
Проверка состояния измерительных щупов
Замена батареи питания при появлении индикации разряда
Замена предохранителей в случае их перегорания

Правильное обслуживание позволит продлить срок службы прибора и сохранить его точностные характеристики.

Области применения мультиметра M890C

Благодаря своей универсальности, мультиметр M890C находит применение в различных сферах:

Ремонт и обслуживание электронной техники
Диагностика автомобильных электросистем
Монтаж и наладка электрооборудования
Лабораторные исследования и эксперименты
Образовательные цели в учебных заведениях

Широкий функционал прибора позволяет использовать его как профессионалам, так и любителям электроники для решения разнообразных измерительных задач.

Сравнение M890C с другими моделями линейки M890

Мультиметр M890C входит в линейку приборов M890, которая включает несколько моделей с различным набором функций. Рассмотрим, чем отличается M890C от других представителей этой серии:

M890B+: базовая модель с меньшим набором функций, не имеет измерения емкости и температуры
M890D: аналогичен M890C, но имеет дополнительную функцию измерения частоты
M890G: наиболее продвинутая модель с возможностью измерения индуктивности

M890C занимает промежуточное положение в линейке, предлагая оптимальное соотношение функциональности и цены для большинства пользователей.

Как выбрать подходящую модель?

При выборе между моделями серии M890 следует учитывать следующие факторы:

Необходимый набор измеряемых параметров

Требуемая точность измерений
Частота использования различных функций
Бюджет на приобретение прибора

Для большинства пользователей модель M890C является оптимальным выбором, предоставляя широкий набор функций по разумной цене.

Мультиметр цифровой M890C — Элград

Корзина
Избранное
Оповещения

Кабинет

ПОКУПАТЕЛЮЧАТЫ

Каталог —

Мультиметры

Мультиметр цифровой M890C

Общая цена

1 243 р.

В корзину

Добавить в избранное

Артикул:44229

Производство:S-Line

Страна:КИТАЙ

В наличии

Описание

Компания S-Line известна на Российском рынке с 2003 года. Продукция S-Line выпускается на одних линиях с Актаком, Pro’sKit, и другими известными европейскими и американскими брендами. Вся продукция компании соответствует Российским стандартам или тех. регламенту. Производство цифровых приборов марки S-Line расположено на юге Китая недалеко от города Сямынь.

Завод выполняет полный производственный цикл, качество продукции контролируется на всех этапах производства и подтверждается международными сертификатами. Все приборы проходят юстировку и тестирование перед отправкой к заказчику. Производственный процесс полностью соответствует сертификату ISO 9001, многие приборы имеют немецкие сертификаты, такие как Electric Technology Systems CE или UL/GS. Все приборы компании S-line имеют сертификаты РСТ.

Универсальный цифровой мультиметр, подойдёт как для любителей, так и для профессионалов.

Комплект поставки:

• Измерительные щупы.

• Батарея типа 9BNEDA1604 или 6F22.

• Инструкция по эксплуатации.

Развернуть описание

Технические параметры

Параметры	напряжение, ток, сопротивление, температура, ёмкость
Диапазоны пределов измерений
напряжения пост. мин.	200 мВ
напряжения пост. макс.	600 В
напряжения перем. мин.	2 В
напряжения перем. макс.	600 В
тока пост. мин.	2 мА
тока пост. макс.	10 А
тока перем. мин.	200 мА
тока перем. макс.	10 А
сопротивления мин.	200 Ом
сопротивления макс.	20 МОм
температуры мин.	-50 °С
температуры макс.	1000 °С
ёмкости мин.	2 нФ
ёмкости макс.	2 мкФ
Переключение пределов измерений	ручное
Тест диодов и транзисторов	есть
Прозвонка цепей на проводимость	есть
Удержание данных на дисплее (Data Hold)	нет
Автоматическое отключение	есть
Режим hFE	есть
True RMS	нет
Госреестр	нет
Размер	178×88×40 мм
Вес	300 г

Найти аналоги
по параметрам

Найти аналоги

Очистить

Доставка

Мы осуществляем доставку Транспортными Компаниями и Почтой России.
Доставка Почтой России осуществляется по России в соответствии с утверждёнными тарифами на почтовую пересылку ФГУП «Почта России»

Вы недавно смотрели

Мультиметр цифровой M890C

1 243 р.

Штекер Micro USB на кабель

80 р.

Стабилизатор 7805 L7805CD2T-TR SMD, D2PAK-3

Микросхема TDA4866

52 р.

Тестер емкости XH-M240 литиевых аккумуляторов 18650

1 194 р.

Транзистор NPN C9014 TO-92 (КТ-26)

14 р.

Резистор 0805 120 кОм, 1 %

3 р.

Микросхема ST485BN

183 р.

Микросхема ICE3BR4765J

139 р.

Резистор 1206 510 Ом, 5 %

3 р.

часы Часы реального времени (RTC), DS1307

173 р.

Транзистор NPN 2SD718 TO-247AD (TO-3P)

342 р.

Штекер PH 04MR SMD 1 ряд. 4 конт. 2 мм, угловые

Резистор 1206 10 МОм, 1 %

Диод SM5819 (1 А, 40 В)

Блок питания AC/DC MDR-100-12 12 В, 7. 5 А [в корпусе на DIN-рейку]

3 880 р.

Микросхема PCF8563T/F4.118

Драйвер двигателя ШИМ регулятор двигателя

444 р.

Конденсатор MKS4O132205G00MJ00 0.22 мкФ, 1000 В

123 р.

Диод 1N5817 (1 А, 20 В)

6 р.

ФАZА M890C+ инструкция по эксплуатации онлайн страница 1

ЦИФРОВОЙ МУЛЬТИМЕТР

M 890B+, M 890D, M890F, M 890C+, M 890G

Инструкция по эксплуатации

Внимательно  изучите  настоящее  руководство  перед  тем,  как
начать  пользоваться  мультиметром.  Несоблюдение  Положения
Настоящего  Руководства  может  привести  к  поражению
электрическим током и/или к порче мультиметра.

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

Этот мультиметр сконструирован в соответствии с IEC-1010, касающийся
электронной измерительной техники с категорией перегрузок CAT II и
загрязнения 2.

При  соблюдении  правил  по  безопасности  и  пользованию  мультиметром
приведенных  в  этом  руководстве,  гарантируется  правильная  работа
прибора и его сохранность.
Полное  соответствие  условиям  безопасности  гарантируется  только  в

случае использования оригинальных щупов. При необходимости щупы

могут быть заменены на аналогичные.

СИМВОЛЫ БЕЗОПАСНОСТИ

Важная информация по безопасности, см. инструкцию

Возможно наличие высокого напряжения

Заземление

Двойная изоляция

Предохранитель, может быть заменен аналогичным, с
параметрами, указанными в настоящей инструкции.

УХОД ЗА ПРИБОРОМ

•  Перед  снятием  крышки  прибора  отсоедините  щупы  от  исследуемой
схемы.
•Для  надежной  защиты  прибора  от  короткого  замыкания  используйте
только быстроплавкие предохранители: 200mA/250V.
• Никогда не работайте с прибором со снятой задней крышкой.
•  Не  используйте  абразивы  и  растворители.  Для  чистки  применяйте
мягкую ткань и неагрессивные моющие средства.

ВО ВРЕМЯ РАБОТЫ

•  Никогда  не  превышайте  предельно допустимых значений,  указанных  в
технических характеристиках для каждого диапазона измерений.
•  Не  касайтесь  неиспользуемых  гнезд  прибора,  когда  он  подключен  к
измеряемой схеме.
•  Никогда  не  измеряйте  напряжение,  если  его  потенциал  может
превысить 600В относительно земли.
•  Если  порядок  измеряемой  величины  заранее  не  известен,  установите
предел измерений на максимальное значение.
•  Перед  поворотом  переключателя  диапазонов  отсоедините  щупы  от
измеряемой схемы.
•  При  проведении  измерений  в  телевизорах  или  импульсных  блоках
питания  всегда  помните,  что  в  измеряемых точках могут присутствовать
импульсы  напряжения  большой  амплитуды,  которые  могут  вывести  из
строя мультиметр.
•  Будьте  всегда  осторожны,  работая  с  напряжением  свыше  60В  по
постоянному  току  или  30В  по  переменному.   При  измерениях  держите
пальцы за защитными кольцами щупов.
•  Перед  установкой  транзистора  для  проверки  убедитесь,  что  щупы
прибора не подключены к электрическим цепям.
•  При  проведении  измерений  с  помощью  щупов  убедитесь,  что  в  этот
момент в гнезде для проверки транзисторов ничего нет.
• Никогда не проводите измерение сопротивления в схемах, находящихся
под напряжением.

ОСОБЕННОСТИ

• Кнопка включения питания ON-OFF
• Поворотный переключатель на 32 положения для выбора функции и

предела измерения

• Высокая чувствительность (100мкВ)
• Автоматическая индикация полярности
• Автоматическая индикация перегрузки символом «1»
• Защита на всех диапазонах измерения
• Диодный тест на фиксированном токе 1  мА
• Измерение емкости конденсаторов от 1  пФ до 20 мкФ
• Измерение величины сопротивлений от 0,1  Ом до 200 МОм
•Транзисторный тест при фиксированном токе базы 100 мкА
• Измерение температуры с термопарой и без нее

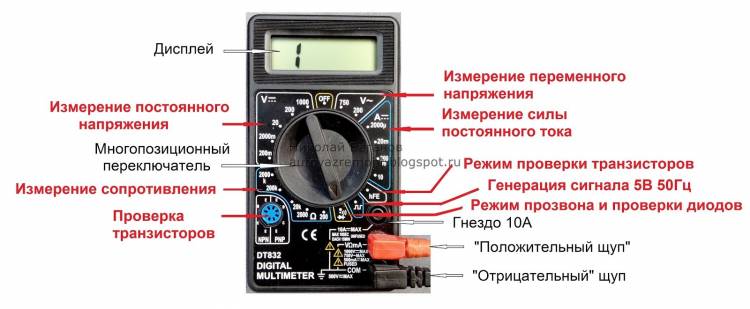

ПЕРЕДНЯЯ ПАНЕЛЬ, ОПИСАНИЕ

Кнопка включения питания

Ж К дисплей

Гчездо для проверки транзисторов

Поворотный переключатель

Гчездо для установки конденсаторов

Входные гнезда

Гнездо для термопары

р о м е п

DT-890B+

О А о ’А

Д О

М А

С О М 7

ОБЩИЕ ХАРАКТЕРИСТИКИ

Максимальное напряжение
между гнездами и «землей»

Категория CAT II 1000 В
Категория CAT III 600 В

Плавкий предохранитель

200mA/250V (вход А без предохр. )

Питание

Батарея 9В типа «Крона»

Дисплей ЖКИ

ЖКИ, 1999 отсчетов, обновление 2-3

раза в секунду

Метод измерения
Индикация перегрузки

АЦП с двойным интегрированием

Символ «1»

Индикация полярности

при отрицательной полярности

Рабочая температура

0°С … 40°С

Температура хранения

-10°С … 50°С

Индикация разряда батареи

на дисплее знак |~ *|

Размеры

88мм

170мм

38мм

Вес

340 грамм

ОБЩЕЕ ОПИСАНИЕ

Настоящий прибор является одним из серии портативных профессио

нальных измерительных инструментов. В таблице, приведенной ниже
перечислены функции мультиметров данной серии.

M890C+

M890D

M890F

M890G

пост/пер. В
пост/пер. А

•>))

емкость

hFEтранзистора

температура
частота

ТЕХНИЧЕСКИЕХАРАКТЕРИСТИКИ

Точность указывается на период 1 год с момента калибровки, при
температуре 18°C — 28°C и относительной влажности до 80%

ПОСТОЯННОЕ НАПРЯЖЕНИЕ

Диапозон

Разрешение

Точность

20 0м В

0,1м В

+ 0,5% + 1D*

2В

1мВ

20В

10мВ

20 0В

0,1В

1000В

1В

± 0,8% ± 2D

Входное сопротивление: 10 МОм
Защита от перегрузки: 250В на диапазоне 200мВ. 1000В макс. (750В
эфф.) на всех остальных диапазонах.

ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ

Диапозон

Разрешение

Точность

20 0м В

0,1м В

± 1,2% ± 3D

2В

1мВ

± 0,8% ± 2D

20В

10мВ

200В

0,1В

1000В

1В

± 1,2% ± 3D

*D — единица младшего разряда

МУЛЬТИМЕТР M890C-PLUSZ SCH Загрузить руководство по обслуживанию, схемы, eeprom, информация по ремонту для специалистов по электронике с помощью обычного мультиметра типа KT-65. Valaki elrontotta par éve ugy, hgoy ellenállás mereskor feszültséget mert, vagy egyenáram allásban váltakozót. Sajnos több legenda — это terjeng róla. Соваль Эльронтоттак. Большинство азт csinálja, hogy egyenáramra állva alapból 33-38 voltot ir. Ha merek vele egy 7 voltos töltőt, akkor kb 10 voltnak méri és ennyivel többet ír a kijelzőre. Váltakozó feszültséget nem mer, legalabbis nem tudtam vele megmérni a konnektorban lévő fest. Ellenállás mérésnél lemegy nullára, ha összeérintem a két vezetéket, dióda vizsgaló eseten is, de sípolni nem sípol.

Kapacitást, induktivitást és áramot nem probáltam. Sajnos semmilyen szerviz leírást nem találtam hozzá. Viszont egy jó műszer, mert meg tudna mérni induktivitást. Szerintetek érdemes vele focusalkozni, illetve merre próbáljam a hibát keresni, hogy újra működjön rendesen? Üdv: спгабор

Orosz Multiméterek elegett ellenállásait pótolnám C435 és C4317M típusokban.

Üdvözlök mindenkit. Hozzájutottam 2 orosz analóg multiméterhez amiket szeretnék szükség eseten használni. Sajnos egyik sem működik megfelelően, amin nem is csodálkozom, hiszen miután szétszedtem őket azonnal láttam megégett ellenállásokat. Sajnos egyikhez sem találtam kapcsolási rajzot,így аз lenne a kérésem ha esetleg valakinek volna rajza vagy ugyanilyen szerkezete és belekukkantana az értékek leolvasásához és megosztaná velem azt megköszönném. Köszönöm előre есть.

A DT-890B+ Мультиметр на 200 мА с полным диапазоном измерения напряжения.

Сзясток! A DT-890B+ MULTIMETER rövidzárat kapott 230v/200mA váltóáram állásban. A 200mA-es biztosíték szétfröccsent.A műszer ebben az állásban elromlott,nem mér.A nullája össze-vissza mászkál.Fotót megpróbálok róla föltenni.Valaki ismeri a műszert?Már keresem a kapcs.rajzát.Van valakinek tapsztalata,hogy mi romolhatott el ebben a típusú műszerben?Előre is nagyon szépen köszönöm a segítségeteket.Üdv Jano

TR-1698-V015 мультиметр tapegyseget terhelo alkatresz beazonositasa.Megoldva

Szevasztok!! Kedvenc multimeterem javatasaban szeretnek tanacsot kerni.Egy villanpasztor javatasa alkalmaval,annak kimeno feszultsege huzott att a muszer mindket zsinorjara,200V-DC allasban.Keletkezett egy zarlat a muszerben ami terheli a +12V es-12V-od-os perc esator nem lehet kezzel megfogni,annyira melegednek.E ket IC-n kivul semmi nem melegszik.Ezek cserelve voltak,mert mind a ketto att engedte a bemeneten levo feszultseget(18V-19V).Az 5V-os tapresz mukodik.Az uj IC-k is melegednek es leszabajozzak a kimenetuket,mas IC (alkatresz) nem meleg.A kerdesem az lenne hogy tudom behatarolni a zarlat(ok) helyet anelkul hogy egyenkent kivegyem az IC- кет мерт а ньяк дупла фолиас эс везето савок нагйон веконьяк.
