Что такое мостовой выпрямитель

Мостовой выпрямитель — это устройство для преобразования переменного тока в постоянный, состоящее из четырех диодов, соединенных по мостовой схеме. Это один из наиболее распространенных типов выпрямителей, широко применяемый в электронике и электротехнике.

Основные особенности мостового выпрямителя:

• Использует оба полупериода переменного тока
• Не требует трансформатора с отводом от середины
• Обеспечивает высокий КПД преобразования
• Имеет простую и надежную конструкцию
• Формирует на выходе сглаженное напряжение постоянного тока

Устройство мостового выпрямителя

Конструкция классического однофазного мостового выпрямителя включает следующие основные элементы:

• Четыре диода, соединенные в форме квадратного моста
• Два входных вывода для подачи переменного напряжения
• Два выходных вывода для снятия выпрямленного напряжения
• Сглаживающий конденсатор (опционально)
• Нагрузка, подключаемая к выходу

Диоды в схеме выполняют роль электронных ключей, пропуская ток только в одном направлении. Это позволяет преобразовать синусоидальное переменное напряжение в пульсирующее постоянное.

Принцип работы мостового выпрямителя

Работа мостового выпрямителя основана на свойстве диодов проводить ток только в одном направлении. Рассмотрим принцип действия на примере однофазной мостовой схемы:

1. В течение положительного полупериода входного напряжения открыты диоды D1 и D3. Ток протекает по цепи: (+) входа — D1 — нагрузка — D3 — (-) входа.
2. В отрицательный полупериод открываются диоды D2 и D4. Ток идет по пути: (-) входа — D2 — нагрузка — D4 — (+) входа.
3. В результате через нагрузку протекает ток одного направления в течение обоих полупериодов.
4. На выходе формируется пульсирующее напряжение, которое сглаживается конденсатором.

Таким образом, мостовой выпрямитель эффективно преобразует переменное напряжение в постоянное, используя оба полупериода входного сигнала.

Преимущества мостового выпрямителя

Мостовые выпрямители обладают рядом важных достоинств по сравнению с другими схемами:

• Высокий КПД преобразования — до 81%
• Низкий уровень пульсаций выходного напряжения
• Отсутствие трансформатора с отводом от середины
• Простота конструкции и надежность
• Небольшие габариты
• Низкая стоимость

Благодаря этим преимуществам мостовые выпрямители нашли широкое применение в различных областях электроники и электротехники.

Разновидности мостовых выпрямителей

Существует несколько основных типов мостовых выпрямительных схем:

• Однофазные мостовые выпрямители — для однофазных цепей переменного тока
• Трехфазные мостовые выпрямители — для трехфазных сетей
• Управляемые мостовые выпрямители — с тиристорами вместо диодов
• Мостовые выпрямители с умножением напряжения
• Активные мостовые выпрямители на транзисторах

Выбор конкретного типа зависит от требований к выходным параметрам, мощности и других особенностей применения.

Где применяются мостовые выпрямители

Мостовые выпрямители широко используются в различных областях:

• Источники питания электронной аппаратуры
• Зарядные устройства для аккумуляторов
• Сварочные аппараты
• Электроприводы постоянного тока
• Системы электроснабжения постоянного тока
• Электролизные установки
• Выпрямители для гальванических производств

Благодаря простоте и эффективности мостовые выпрямители остаются одним из основных способов получения постоянного тока из переменного в современной технике.

Расчет и проектирование мостовых выпрямителей

При разработке мостового выпрямителя необходимо выполнить следующие основные расчеты:

1. Определение требуемых выходных параметров — напряжения и тока
2. Выбор типа и параметров диодов
3. Расчет трансформатора (если требуется)
4. Выбор сглаживающего фильтра
5. Тепловой расчет и выбор системы охлаждения

При проектировании учитывают следующие факторы:

• Входное напряжение и частота
• Требуемая мощность
• Допустимый уровень пульсаций
• Коэффициент полезного действия
• Условия эксплуатации

Правильный расчет позволяет создать оптимальную конструкцию выпрямителя для конкретного применения.

Что такое сварочный выпрямитель, как он устроен и работает?

Сварочные выпрямители – устройства, назначением которых является преобразование переменного тока в постоянный, что необходимо при работе со средне- и высокоуглеродистыми марками стали, чугуном, цветными металлами и сплавами. Сварка на постоянном токе облегчает формирование аккуратных швов, снижает разбрызгивание металла, повышает прочность сварного соединения.

Конструкционные особенности и принцип действия полупроводниковых сварочных выпрямителей

Конструкция выпрямителя в классическом варианте включает следующие компоненты:

• Диодные мосты. Диоды в сварочных выпрямителях собирают по мостовым схемам – одно- или трехфазной. Востребована трехфазная схема, обеспечивающая стабильность сварочной дуги, она подходит для элементов различной толщины, позволяет осуществлять не только сварку, но и резку. Для резки устанавливают высокое значение силы тока.
• Понижающий трансформатор. На этом устройстве происходит уменьшение напряжения и повышение силы тока.
• Охлаждающая система. Обычно это вентилятор, обеспечивающий постоянный воздушный поток к полупроводниковым элементам, которые нагреваются во время работы. В некоторых аппаратах устанавливают датчики перегрева.
• Датчики контроля напряжения. При напряжении питания, превышающем предельное значение, датчики подают сигнал автомату на отключение.
• Пусковая и измерительная аппаратура.
• Регуляторы, позволяющие установить значения тока в соответствии с толщиной свариваемого металла.

Принцип работы сварочного выпрямителя

• Ток из электросети или от электрогенератора попадает на первичную обмотку понижающего трансформатора.
• На вторичную обмотку поступает ток пониженного напряжения и повышенной силы.
• Ток пониженного напряжения поступает на выпрямительные диодные мосты. Полупроводниковые элементы открывают ток в одном направлении, и закрывают – в противоположном. Производители чаще всего используют селеновые и кремниевые полупроводники. Селеновые элементы стоят недорого и способны выдерживать значительные перегрузки, кремниевые обеспечивают высокий КПД, но плохо переносят перегрузки.

Виды регулирования силы тока на выходе:

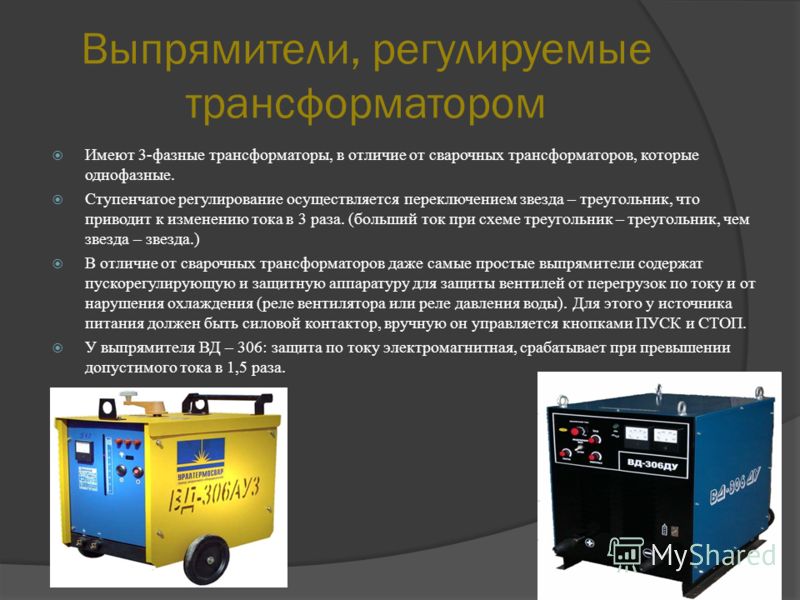

• Ступенчатая регулировка – наиболее часто встречающийся вариант. Разные модели могут иметь разный шаг, но в любом варианте такая настройка является грубой.
• Тонкая настройка. Осуществляется методом дроссельного насыщения. Дроссель (комплекс из нескольких катушек) устанавливается между диодами и трансформатором.
• Точная регулировка с использованием тиристорного блока.

Точность регулировки напрямую влияет на удобство проведения работ и качество полученного результата.

Разновидности выпрямительных устройств

В зависимости от внешних характеристик, различают три типа сварочных выпрямителей:

• Крутопадающие внешние характеристики. Такие аппараты востребованы для ручной дуговой сварки и для работы с неплавящимся электродом в среде защитных газов. В устройство выпрямителей входит понижающий трансформатор с высоким рассеиванием магнитного поля. Сварочный ток настраивается путем корректировки дистанции между первичной и вторичной обмотками трансформатора.
• Жесткие внешние характеристики. Выпрямители этого типа используются для сварочных работ с плавящимся электродом в углекислом газе или другой защитной газовой среде, под флюсом, с использованием порошковой проволоки.
• Универсальные. Такие устройства позволяют получать падающие и жесткие внешние характеристики. Поэтому они подходят для широкого перечня сварочных процессов – ручных и автоматизированных, плавящимися и неплавящимися электродами, в газовых средах, под флюсом. В конструкцию входят понижающий трансформатор и дроссели насыщения.

Сварочные выпрямители на диодных мостах с различными техническими характеристиками дают возможность сваривать металлические элементы толщиной от 1 до 50 мм. Они удобны в работе и обслуживании, просты в настройке, мобильны. К недостаткам можно отнести слабую устойчивость к перепадам напряжения питающего тока и длительным коротким замыканиям.
