Расцветка проводов по фазам. Цветовая маркировка проводов в электрике: как не запутаться в проводах

Как правильно определить назначение проводов по цвету. Какого цвета фаза, ноль и заземление в электропроводке. Как проверить правильность подключения проводов. Зачем нужна цветовая маркировка проводов в электрике.

Зачем нужна цветовая маркировка проводов

Работа с электричеством требует повышенного внимания и осторожности. Чтобы снизить риск ошибок при монтаже и обслуживании электропроводки, используется цветовая маркировка проводов. Каждый провод имеет свой цвет изоляции в зависимости от его назначения:

• Фазный провод
• Нулевой (нейтральный) провод
• Заземляющий провод

Такая маркировка позволяет быстро определить назначение провода, что особенно важно при ремонте и обслуживании электросетей. Правильное соединение проводов помогает избежать короткого замыкания, поражения током и других опасных ситуаций.

Цвета фазных проводов

Фазные провода являются наиболее опасными, так как по ним идет ток. Поэтому для них используются яркие, предупреждающие цвета. Согласно стандартам, фазные провода могут быть следующих цветов:

• Красный
• Коричневый
• Черный
• Серый
• Белый
• Оранжевый
• Розовый
• Фиолетовый

В трехфазных сетях используется маркировка L1, L2, L3 для обозначения разных фаз. На схемах фазные провода часто обозначают буквой L (от англ. Line — линия).

Цвет нулевого провода

Нулевой или нейтральный провод имеет строго определенные цвета:

• Голубой
• Синий
• Синий с белой полосой

Другие цвета для нулевого провода не используются. На схемах нулевой провод обозначается буквой N (от англ. Neutral — нейтральный).

Маркировка заземляющего провода

Заземляющий провод имеет характерную двухцветную окраску:

• Желто-зеленый

Обычно это желтая изоляция с зелеными продольными или поперечными полосами. Встречаются также полностью желтые или зеленые провода, используемые для заземления. На схемах заземление обозначается буквами PE (от англ. Protective Earth — защитное заземление).

Как проверить правильность подключения проводов

Несмотря на цветовую маркировку, при работе с электропроводкой всегда нужно проверять правильность подключения проводов. Для этого используют специальные приборы:

• Индикаторная отвертка — загорается при контакте с фазным проводом
• Мультиметр — позволяет измерить напряжение и определить все провода

Алгоритм проверки:

1. Обесточить электрическую цепь
2. Зачистить и развести концы проводов
3. Индикаторной отверткой определить фазный провод
4. Мультиметром проверить напряжение между проводами
5. Измерить сопротивление для определения заземления

Важно помнить, что при проверке пары «фаза-ноль» показания будут выше, чем при проверке «фаза-земля».

Особенности подключения проводов разного цвета

При монтаже электропроводки важно соблюдать правила подключения проводов разного назначения:

• К розеткам можно подключать фазу и ноль в любом порядке
• К выключателям подключается только фазный провод
• К светильникам подводится нулевой провод
• Заземляющий провод подключается к специальным клеммам

Неправильное соединение проводов может привести к короткому замыканию или поражению током. Поэтому при любых сомнениях лучше обратиться к профессиональному электрику.

Зачем нужна стандартизация цветов проводов

Единая система цветовой маркировки проводов имеет ряд важных преимуществ:

• Повышает безопасность работы с электропроводкой
• Упрощает монтаж и обслуживание электросетей
• Позволяет быстро находить нужные провода
• Снижает вероятность ошибок при подключении
• Облегчает обучение начинающих электриков

Стандартизация цветов проводов особенно важна при работе в уже существующих электросетях, когда нет возможности проследить, куда идет каждый провод. Зная цветовую маркировку, можно быстро сориентироваться и безопасно выполнить необходимые работы.

Что делать, если цвета проводов перепутаны

К сожалению, на практике нередко встречаются ситуации, когда цветовая маркировка проводов нарушена. Это может быть связано с ошибками при монтаже или использованием нестандартных проводов. В таких случаях необходимо:

1. Обесточить электрическую цепь
2. Провести полную проверку всех проводов
3. Промаркировать провода цветными изолентами или кембриками
4. Составить схему подключения
5. При необходимости переподключить провода правильно

Важно помнить, что самостоятельное исправление ошибок в электропроводке может быть опасно. При любых сомнениях лучше обратиться к квалифицированному электрику.

Цвета проводов — подсказка для правильного подключения. Схематическое обозначение фазы и нуля на английском языке Обозначения n и l на электроприборах

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый.

Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами

PE . Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Для монтажа или ремонта электрической сети требуется принципиальная схема. Несведущему человеку сложно понять смысл условных обозначений, которыми насыщен план подключения оборудования. Разобраться в предназначении проводов поможет обозначение фазы и нуля на английском языке.

Назначение проводов в разводке

От источника питания к потребителю электричество передаётся по многожильным проводам. Приборы и механизмы обеспечиваются энергией посредством не менее трёх линий.

По кабелям фазы и нуля подаётся напряжение . Заземляющая жила защищает человека от поражения электрическим током.

Каждая линия на монтажных схемах обозначается определённым образом. Кабели, отмеченные буквами n и l, в электрике предназначены для передачи тока. «Земля» отмечается аббревиатурой PE, которая расшифровывается как Protective Earth и переводится как «защитное заземление».

Провода, предназначенные для фазы, нуля и заземления, обладают специфической окраской и маркировкой.

Различие во внешнем виде облегчает сборку сети и предотвращает ошибки электрика, приводящие к несчастному случаю или поломке прибора.

Фазовая линия

Работу сети переменного тока формируют два компонента — рабочая фаза и нулевая составляющая. Рабочая фаза, или просто фаза, является основным проводом в многожильном кабеле. По этой линии на прибор поступает электрическая энергия.

В электротехнической документации фазовый канал обозначается латинской буквой L. Допускается употребление строчной литеры l. Условному сокращению профессионалы придают разные значения. Предпочтительными вариантами считаются Lead, Live или Line. С английского языка слова переводятся соответственно как «подводящий провод», «напряжение» или «линия».

Если в цепи предусмотрено использование нескольких фазовых кабелей, то к букве добавляется номер фазы. По европейским стандартам, не допускающим изменения колеровки, фазовые провода окрашены в конкретные цвета:

• L 1 — коричневый.
• L 2 — чёрный.
• L 3 — серый.

В бытовой проводке на 220 вольт используются 3 линии, предназначенные для присоединения нуля, заземления и напряжения. Поэтому единственная фазовая шина покрыта изоляцией коричневого цвета. Использование кабелей другого колера считается грубым нарушением технологических норм.

Обозначение нуля

В цепи переменного тока нулевая линия необходима для создания замкнутого контура падения напряжения на контактах электрического прибора. Вместе с рабочей фазой «нуль» является основным компонентом сети .

На принципиальных схемах нулевая фаза обозначается буквами латинского алфавита N или n. Сокращённое обозначение подразумевает понятия Null или Neutral. Словари дают переводы «Нуль» и «Нейтраль».

В зависимости от гибкости кабеля, окраска нейтрального проводника представлена вариантами синего цвета. Жёсткая одножильная шина имеет насыщенный оттенок ультрамарина. Изолирующий слой многожильного провода окрашен в светло-голубой колер.

Самодеятельные мастера иногда соединяют нейтраль и заземление, ошибочно считая, что это одно и то же. Опасное заблуждение приводит к печальным последствиям. Нулевая фаза и земельная шина выполняют отличные друг от друга функции.

Различается и окраска. Защитный провод имеет жёлто-зелёный цвет. Подключение шин различного назначения в одну линию категорически запрещено техникой безопасности.

Меры предосторожности

Правильная электропроводка выполняется по регламенту IEC 60445, принятому законодательством Европы в 2010 году. Нормы российского ГОСТа 50462−2009, которые соответствуют международным правилам, указывают цвет проводов «фаза», «ноль» и «земля».

Иногда электрикам приходится работать с сетями, которые смонтированы много лет назад, а план разводки утерян. Отсутствие принципиальной схемы делает бесполезным знание того, как обозначаются ноль и фаза. Задача электрика усложнится, если в цепи использованы провода с цветом изоляции, которая не соответствует ГОСТу.

До начала работ монтажник обязан определить назначение каждой линии с помощью контрольной лампы, индикаторной отвёртки или мультиметра. При прозванивании электрических цепей необходимо соблюдение элементарных правил техники безопасности:

• манипуляции с индикаторной отвёрткой выполняются одной рукой;
• свободной рукой нельзя прикасаться к металлическим конструкциям или стенам;
• работа проводится в присутствии квалифицированного ассистента.

Выяснив, какой провод для чего предназначен, опытный специалист маркирует линии. Для этого используются специальные бирки на клеевой основе или полихлорвиниловые насадки. На поверхность маркировочного материала наносятся условные обозначения на английском языке — n, l или PE . Только после окончания определительных работ приступают к монтажу или ремонту электрического оборудования.

Понимание того, какой смысл имеют на схеме латинские буквы l и n, помогает электрику проводить монтаж и ремонт сети быстрее и качественнее. Кроме того, буквенное обозначение фазы и нуля на схеме, а также цветовая маркировка чётко определяют назначение провода, с которым работает мастер. Это предотвращает несчастные случаи на рабочем месте.

Работая с электричеством, можно заметить, что жилы проводов раскрашены в разные цвета. Интересно, но цвета никогда не повторяются вне зависимости от количества проводников в одной оболочке. Для чего это делается и как не запутаться в цветовом разнообразии – об этом наша сегодняшняя статья.

Суть цветовой маркировки проводов

Работа с электричеством – дело серьезное, поскольку существует риск поражения электрическим током. Простому человеку не так просто справиться с , ведь, разрезав кабель, можно увидеть, что все жилы имеют различную окраску. Такой подход не является придумкой производителей с целью выделить свою продукцию среди конкурентов, а очень важен при монтаже электропроводки. Чтобы избежать путаницы с окраской жил кабеля, всё разнообразие цветов сведено к одному стандарту – ПУЭ. Правила устройства электроустановок гласят, что жилы проводов необходимо дифференцировать по цветовому либо буквенно-цифровому обозначению.

Цветовая маркировка позволяет определять назначение каждого провода, что крайне важно при коммутации. Правильное соединение жил между собой, а также при монтаже электроустановочных изделий, помогает избежать серьезных последствий, таких как короткое замыкание, поражение электрическим током или вовсе пожар. Правильно соединенные провода помогают впоследствии без проблем произвести ремонт и обслуживание.

Согласно правилам цветовая расцветка проводов присутствует по всей длине. Однако в действительности можно встретить электропровода, окрашенные одним цветом. Чаще всего такое встречается в старом жилом фонде, где проложена алюминиевая проводка. Для решения проблем с цветовым обозначением каждой отдельно взятой жилы применяется термоусадочная трубка или изолента разных окрасов: черная, синяя, желтая, коричневая, красная и пр. Разноцветную маркировку делают в точках соединения проводов и на концах жил.

Перед тем как говорить о цветовом различии, стоит упомянуть про обозначение проводов буквами и цифрами. Фазный проводник в однофазной сети переменного тока обозначается латинской буквой «L» (Line). В трехфазной цепи фазы 1, 2 и 3 будут иметь соответственно обозначения «L1», «L2», «L3». Заземляющий фазный проводник обозначается аббревиатурой «LE» в однофазной сети и «LE1», «LE2», «LE3» в трёхфазной. Нулевому проводу присвоена буква «N» (Neutral). Нулевой или защитный проводник обозначается «PE» (Protect Earth).

Цветовое обозначение провода заземления

Согласно нормам использования электрического оборудования, все оно должно подключатся к сети, в которой имеется провод заземления. Именно при таком раскладе на технику будет распространяться гарантия производителя. Согласно ПУЭ защита заключается в желто-зеленую оболочку, причем цветовые полосы должны быть строго вертикальными. При другом расположении такая продукция считается нестандартной. Часто можно встретить в кабеле жилы с оболочкой ярко-желтого или зеленого окраса. В таком случае именно их используют в качестве заземления.

Интересно! Жесткий одножильный провод заземления окрашен в зеленый цвет с тонкой желтой полосой, а вот в мягком многожильном, наоборот, в качестве основного используется желтый, а дополнительным выступает зеленый.

В некоторых странах допускается монтаж жилы заземления без оболочки, а вот если вам повстречался кабель зелено-желтого цвета с синей оплеткой и обозначением PEN, то перед вами заземление, совмещенное с нейтралью. Следует знать, что земля никогда не подключается к устройствам защитного отключения, расположенным в распределительном щитке. Провод заземления подключают к шине заземления, к корпусу либо металлической дверке распредщитка.

На схемах можно увидеть различное обозначение заземления, поэтому чтобы избежать путаницы рекомендуем вам использовать нижеприведенную памятку:

Отдельный цвет для нулевого провода и разнообразие расцветки фазного

Как свидетельствует ПУЭ, для нейтрального провода, который ещё часто называют нулем, выделено единственное цветовое обозначение. Таким цветом является синий, причем он может быть яркого или темного исполнения и даже голубым – всё зависит от компании-изготовителя. Даже на цветных схемах этот провод всегда прорисовывается синим цветом. В распредщитке нейтраль подсоединяют к нулевой шине, которая соединена со счетчиком напрямую, а не с использованием автомата.

Согласно ГОСТу, цвета проводов фазы могут иметь любой окрас за исключением синего, желтого и зеленого, поскольку эти цвета относятся к нулю и заземлению. Такой подход помогает отличить фазный провод от остальных, поскольку он является наиболее опасным при работе. По нему проходит ток, поэтому крайне важно обеспечить правильное обозначение, чтобы работать было безопасно. Чаще всего фазные жилы в трёхжильном кабеле обозначаются черным или красным цветом. ПУЭ не запрещает использовать другие расцветки за исключением цветов, предназначенных для нуля и земли, поэтому иногда можно встретить фазную жилу в следующих оболочках:

• коричневой;
• серой;
• фиолетовой;
• розовой;
• белой;
• оранжевой;
• бирюзовой.

Если цвета перепутаны

Мы привели основные правила маркировки L, N, PE жил в электрике по цветам, но часто бывает, что не все мастера соблюдают правила монтажа электропроводки. Кроме всего прочего, существует вероятность, что поменялись электропровода с разным цветом фазной жилы или вовсе одноцветного кабеля. Как же не ошибиться в подобной ситуации и сделать корректное обозначение нуля, фазы и заземления? Лучшим вариантов в таком случае станет маркировка проводов согласно их назначению. Необходимо при помощи кембриков (термоусадочных трубок) обозначить все элементы, которые отходят от распределительного щитка и следуют в жилище. Работа может занять продолжительное время, но это того стоит.

Для работы по выявлению принадлежности жил используют индикаторную отвертку – это самый простой инструмент, пользоваться которым для последующей маркировки фаз элементарно. Берем прибор и его металлическим кончиком дотрагиваемся до оголенной (!) жилы. Индикатор на отвертке загорится только в том случае, если вы нашли фазный провод. Если кабель является двухжильным, то вопросов больше быть не должно, потому что второй проводник – ноль.

Важно! В любом электрокабеле всегда имеются L и N жилы, вне зависимости от самого количества проводов внутри.

Если исследуется трехжильный провод, для нахождения заземляющей и нулевой жилы используют мультимер. Как известно, в нулевом проводнике возможно наличие электричества, но его дозы едва будут превышать 30В. Для измерения на мультимере необходимо настроить режим измерения напряжения переменного тока. После этого одним щупом дотрагиваются к фазной жиле, которая была определена с помощью индикаторной отвертки, а вторым – к оставшимся. Проводник, показавший наименьшее значение на приборе, будет нулевым.

Если получилось, что напряжение в остальных проводах одинаково, необходимо воспользоваться методом измерения сопротивления, что позволит определить землю. Для работы будут использоваться только жилы, назначение которых неизвестно – фазный провод в тесте не участвует. Мультимер переключают в режим измерения сопротивления, после чего одним щупом касаются заведомо заземленного и очищенного до металла элемента (это может быть, например, батарея отопления), а вторым – к жилам. Земля не должна превысить показание в 4 Ом, в то время как у нейтрали значение будет выше.

Те, кто хоть раз в жизни имели дело с электропроводами, не могли не обращать внимания, что кабели всегда имеют разный цвет изоляции. Придумано это не для красоты и яркой окраски. Именно благодаря цветовой гамме в одежде провода легче распознавать фазы, заземление и нулевой провод. Все они имеют свойственную им окраску, что во много раз делает удобной и безопасной работу с электропроводкой. Самое главное для мастера – это знать, какой провод каким цветом должен обозначаться.

Цветовая маркировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза. Соприкосновение с фазой может привести к летальному исходу, поэтому для этих электропроводов выбраны самые яркие, например, красный, предупреждающие цвета.

Кроме того, если провода маркированы разными цветами, то при ремонте той или иной детали можно быстрее определить какие именно из пучка проводов необходимо проверить в первую очередь, и которые из них наиболее опасны.

Чаще всего для фазных проводов используется следующая расцветка:

• Красные;
• Черный;
• Коричневый;
• Оранжевые;
• Сиреневые,
• Розовые;
• Фиолетовые;
• Белый;
• Серые.

Именно в эти цвета могут быть окрашены фазные провода. Вы сможете проще разобраться с ними, если исключите нулевой провод и землю. Для удобства, на схеме изображение фазного провода принято обозначать латинской литерой L. При наличии не одной фазы, а нескольких, к букве должно быть добавлено численное обозначение, которое выглядит так: L1, L2 и L3, для трехфазных в 380 В сетях. В некоторых исполнениях первая фаза (масса), может быть обозначена буквой A, вторая – B, а уже третья – C.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

• Синий;
• Голубой;
• Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Как проверить подключение проводов по цветам

Цвета проводов в электричестве придуманы для того, чтобы ускорить идентификацию проводников. Однако, полагаться лишь только на цвет опасною, ведь какой-либо новичок, или безответственный работник из ЖЗК-а, мог подключить их неправильно. В связи с этим, перед тем, как приступить к работам, необходимо удостовериться правильности их маркировки или подключения.

Для того, чтобы выполнить проверку проводов на полярность, берем индикаторную отвертку или мультиметр. Стоит заметить, что с отверткой на много проще работать: когда вы прикасаетесь к фазе загорается вмонтированный в корпус светодиод.

Если кабель двухжильный, тогда проблем практически нет- вы исключили фазу, значит второй проводник, который остался, это ноль. Однако часто встречаются и трехжильные провода. Здесь уже для определения вам понадобиться тестер, или мультиметр. При их помощи так же не сложно определить, какой проводов фазный (плюсовой), а какой – нулевой.

Делается это следующим образом:

• На приборе выставляется переключатель таким образом, чтобы выбрать шакалу более 220 В.
• Затем нужно взять в руки два щупа, и держа их за пластиковые ручки, очень аккуратно дотрагиваемся стержнем одного из щупов к найденному проводу-фазе, а второй прислоняем к предполагаемому нулю.
• После этого на экране должно будет высветиться 220 В, или то напряжение, которое есть по факту в сети. Сегодня оно может быть ниже.

Если на дисплее появилось значение 220 В или что-то в этом пределе, то другой провод – это ноль, а оставшийся – предположительно «земля». В случае, если значение, появившееся на дисплее меньше, стоит продолжить проверку. Одним щупом опять прикасаемся к фазе, другим к предполагаемому заземлению. Если показания прибора будут ниже, чем в случае с первым измерением, то перед вами «земля». По стандартам она должна быть зеленого или желтого цвета. Если вдруг показания получились выше, это означает, что где-то напутали, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо искать, где именно подключили провода неправильно, или оставив все как есть, запомнив, что провода перепутаны.

Обозначения проводов в электрических схемах: особенности подключения

Начиная любые электромонтажные работы на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов. Делается это с помощью специальных тестирующих приборов.

Необходимо запомнить, что при проверке соединения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае прозвонки пары «фаза-земля».

Провода в электрических цепях по нормам имеют цветную маркировку. Данный факт позволяет электрику в короткий промежуток времени найти ноль, заземление и фазу. В случае, если эти провода подсоединить неправильно между собой, то возникнет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает удар электрическим током. Поэтому, нельзя пренебрегать правилам (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов предназначена для обеспечения безопасности при работе с электропроводкой. Кроме того, данное систематизирование значительно сокращает время работы электрика, так, как он имеет возможность быстро найти нужные ему контакты.

Особенности работы с электропроводами разного цвета:

• Если вам нужно установить новую, или заменить старую розетку, то определять фазу вовсе необязательно. Вилке вовсе неважно, с какой стороны вы ее подключите.
• В случае, когда вы подключаете выключатель от люстры, то нужно знать, что нему необходимо подавать конкретно фазу, а к лампочкам только ноль.
• Если цвет контактов и фазы и нуля совершенно одинаковый, то значение проводников определяется с помощью индикаторной отвертки, где рукоятка изготовлена из прозрачного пластика с диодом внутри.
• Перед тем, как определить проводник, электрическую цепь в доме или другом помещение нужно обесточить, а проводки на концах зачистить и развести в стороны. Если этого не сделать, то они могут нечаянно соприкоснуться и получится короткое замыкание.

Использование цветной маркировки в электрике намного облегчило жизнь людей. Кроме того, благодаря цветовым обозначениям, на высокий уровень поднялась безопасность при работе с проводами, которые находятся под напряжением.

Обозначения и цвета проводов в электрике (видео)

Рейтинг 4.50 (1 Голос)

В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т.п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета.

Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой . Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462 : это относится к тем электроустановкам, где используется напряжение до 1000 В .

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – «фазные ». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

1. 1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
2. 2. Возникновение пожаров.
3. 3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина «Line », или «линия » (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Обозначение нуля (N)

Для маркировки нейтральной или нулевой рабочей жилы сети используют букву «N» . Это сокращение термина neutral (в переводе – нейтральный). Так во всем мире принято называть нулевой проводник. У нас в стране в основном используют слово «Ноль».

Скорее всего, за основу здесь взято слово Null. Буква «N» в схеме указывает на контакты или клеммы, предназначенной для коммутации нулевой жилы. Подобное обозначение принято и для однофазных, и для трехфазных схем. В качестве цветового обозначения нулевого провода применяют синюю или бело-синюю (бело-голубую) изоляцию.

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

Цвет проводов фаза, ноль, земля в электропроводке по ПУЭ

• Содержание

• Как может пригодиться знание цветовой маркировки в быту
• Параметры классификации проводов
• Меры безопасности
  • Техника безопасности и меры предосторожности
• Нормативная база
• Необходимость разделения по цвету
  • Трехпроводная система
  • Пятипроводная система
  • Совмещенные провода
  • Нестандартные провода и маркировка
• Как окрашиваются провода фазы
  • Цвет провода заземления
  • Какого цвета нулевой провод
• Буквенное обозначение проводов
• Как проверить правильность маркировки и расключения
  • Совет эксперта
  • Как разметить провод с тремя жилами
• Проверка правильности подключения
  • Как пользоваться индикатором?
  • Правила применения тестера

Как может пригодиться знание цветовой маркировки в быту

Знание цветовой маркировки в быту может пригодиться, к примеру, при подключении аудиоколонок. Если при их коммутации не соблюсти полярность, то динамик будет издавать фоновый шум, и ни о каком прослушивании музыки здесь речи уже не пойдёт. Однако помимо цветовой маркировки жил в сетях постоянного тока домашнему мастеру необходимо знать и о кабелях сетей с переменным напряжением. Ведь здесь огромное значение имеет факт определения фазы, ноля и заземления. Именно об этом и пойдёт речь далее.

Параметры классификации проводов

Перед тем как разобраться с расшифровкой маркировок, рекомендуется ознакомиться с параметрами, по которым разделяются провода:

1. Количество жил. В зависимости от этого параметра кабель может использоваться для обеспечения работы электродвигателей, для разводки проводки в доме или квартире, для передачи тока в силовых сетях.
2. Материал токонесущей жилы. В качестве материала в электрике чаще всего используется медь и алюминий или сочетание этих металлов.
3. Изоляция. Провода могут быть с изоляцией и без нее. Голые проводники обеспечивают связью линии электропередач. Изолированные прокладываются в тех местах, где есть вероятность воздействия на них внешних факторов в виде ветра, воды, пыли или снега. В качестве изоляции применяется пластик, резина, свинец, бумага и многие другие материалы.
4. Сечение кабеля. С помощью этого показателя можно определить силу переменного или постоянного тока, который будет проходить по проводникам.
5. Прочие показатели. Очень важны для разводки сети и подключения различных приборов показатели сопротивления, мощности и напряжения.

Зная, какие проводники отвечают за нагрузки, можно правильно произвести подключение к счетчику, отремонтировать проводку, подключить датчик кислорода в автомобиле и т. д.

Меры безопасности

При любой работе с электрическим током необходимо соблюдать меры предосторожности:

• Использовать приборы только по их назначению;
• Не включать технику с поврежденными проводами и вилками, не использовать неисправные розетки;
• Не прикасаться к проводам или розеткам мокрыми руками или стоя на мокром полу. При работе в помещении с повышенной влажностью нужно использовать резиновые перчатки и коврик;

• Не сгибать провода и кабели;
• Перед началом работы стоит обесточить всю сеть;
• Если техника искрит или начинает загораться при включении, прикасаться к ней нельзя. Необходимо отключить питание через щиток;
• При возникновении любых сомнений или боязни лучше обратиться к специалисту или выбрать более безопасный вариант, например, определить полярность при помощи картофеля, а не подключения к устройству.

Чаще всего в аккумуляторах красный провод обозначает плюс, черный — минус, и при работе с электричеством проблем не возникает. Однако сегодня многие страны используют свои цветовые обозначения или отказываются от них вовсе, оставляя провода одинаково белыми. Чтобы не создавать аварийных ситуаций, стоит предварительно проверить полярность.

Техника безопасности и меры предосторожности

Принимаясь за работу, связанную с электричеством, необходимо помнить о том, что поражение током опасно не только для здоровья, но и для жизни человека. Поэтому здесь необходимо неукоснительно соблюдать все меры предосторожности и правила техники безопасности.

Электроточка, с которой производятся работы, должна быть отключена. Подача на неё напряжения допускается кратковременно для проверки фазы и иных жил провода. При этом домашний мастер должен быть крайне внимательным, чтобы не допустить прикосновения к токоведущим частям.

Важно и применение средств индивидуальной защиты, а именно  ̶  резиновых перчаток, диэлектрического коврика. Очень важен инструмент, которым работает домашний мастер. На рукоятках отвёрток и плоскогубцев не должно быть сколов или трещин – это может стать причиной поражения электрическим током.

Перед работой необходимо проверить целостность рукояток инструмента

Самое главное! Если у домашнего мастера имеются даже малейшие сомнения в том, что он способен выполнить электротехнические работы, лучше обратиться за помощью к профессионалам. С электричеством шутки плохи, оно этого не прощает.

Диэлектрические перчатки могут однажды спасти жизнь

Нормативная база

Основным документом, описывающим требования к монтажу электросетей, является ГОСТ Р 50462–2009, в основе которого лежит стандарт МЭК 60446:2007. В нем изложены правила, которым должна соответствовать цветовая маркировка проводов. Касаются они производителей кабельной продукции, строительных и эксплуатирующих организаций, деятельность которых связана с монтажом электрических сетей.

Расширенные требования к монтажу содержатся в Правилах устройства электрических установок. В них приведен рекомендуемый порядок подключения, с отсылкой к ГОСТ-Р в пунктах касающихся цветовых градаций.

Необходимость разделения по цвету

Двухпроводная система подразумевает наличие в сети фазы и нуля. Вилка для таких розеток используется плоская. Оборудование устроено таким образом, что правильность подключения роли не играет. Не важно на какой контакт будет подана фаза, аппаратура разберется самостоятельно.

При трехпроводной системе, дополнительно предусмотрено наличие заземляющей жилы. В лучшем случае, неправильное подключение проводов, приведет к постоянному срабатыванию защитного автомата, в худшем — к повреждению оборудования и пожару. Использование цветной градации для жил, позволяет исключить ошибки при монтаже и избавляет от необходимости использования специальных приборов, предназначенных для измерения получаемого напряжения.

Трехпроводная система

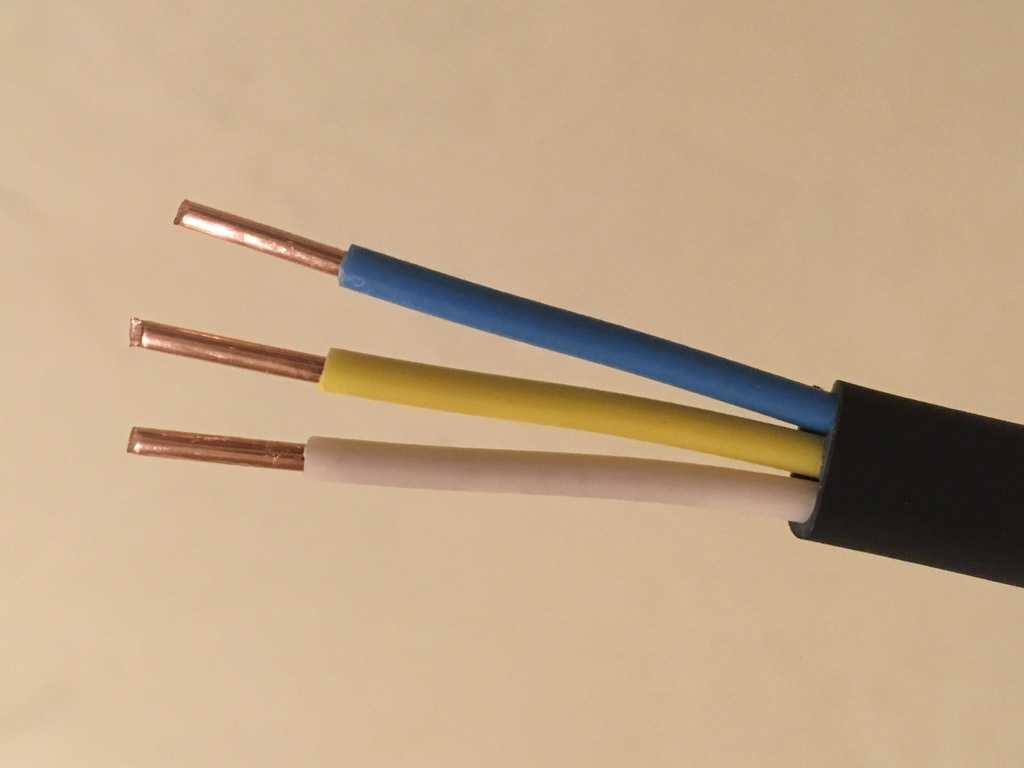

Посмотрим на разрез трехжильного провода, который применяется для прокладки бытовых электросетей.

Цвет проводов указывает, где находятся фаза, ноль и земля. Дополнительно, на рисунке приведены типовые буквенные обозначения, применяемые в электрических схемах. Взяв в руки такой чертеж, можно визуально определить правильность выполненного подключения.

Давайте заглянем в ГОСТ и посмотрим, насколько приведенная на рисунке цветовая маркировка проводов соответствует требованиям. Пункт 5.1 общих положений содержит описание двенадцати цветов, которые должны использоваться для маркировки.

Девять цветов выделяется для обозначения фазных проводов, один для нулевого и два для заземления. Стандартом предусматривается выполнение заземляющего провода в комбинированном желто-зеленом исполнении. Разрешается продольное и поперечное нанесение полос, при это преимущественный цвет не должен занимать более 70 % площади оплетки. Отдельное использование желтого или зеленого цвета в защитном покрытии прямо запрещается пунктом 5.2.1.

Указанная схема применяется при однофазном подключении, подходящем для большинства электрических приборов. Запутаться в ней, при правильно маркированном проводе, практически невозможно.

Пятипроводная система

Для трехфазного подключения используются пятижильные провода. Соответственно три провода выделяются под фазы, один под нейтральный или нулевой и один под защитный, заземляющий. Цветовая маркировка, как в любой сети переменного тока применяется аналогичная, в соответствии с требованиями ГОСТ.

В этом случае важным моментом будет правильное подключение фазных проводников. Как видно на рисунке, защитный провод выполнен в желто-зеленой оплетке, а нулевой — в синей. Для фаз использованы разрешенные оттенки.

С помощью пятижильных проводов можно выполнять подключение сети 380 В с правильно выполненным расключением.

Совмещенные провода

В целях удешевления производства и упрощения подключений применяются также провода двух или четырехжильные, в которых защитная жила совмещена с нейтральной. В документации они обозначаются аббревиатурой PEN. Как вы догадались, складывается она из буквенных обозначений нулевого (N) и заземляющего (PE) проводов.

ГОСТом предусмотрена для них специальная цветовая маркировка. По длине они окрашиваются в цвета заземляющей жилы, то есть в желто-зеленый. Концы должны быть в обязательном порядке окрашены в синий цвет, им же дополнительно обозначаются все места соединений.

Поскольку места, в которых выполняется подключение заранее определить невозможно, в этих точках провода PEN выделяют с помощью изолирующей ленты или кембриков синего цвета.

Нестандартные провода и маркировка

Приобретая новый провод, вы разумеется обратите внимание на цветовую маркировку жил и выберете тот вариант, где она нанесена правильно. Что делать в том случае, когда проводка уже выполнена, а цвета проводов не соответствуют требованиям ГОСТа? Выход в этом случае такой же, как и с проводами PEN. Придется выполнить ручную маркировку, после того, как вы определитесь с ролью, выполняемой подходящими к оборудованию жилами. Простым вариантом будет использование цветной изоленты соответствующих оттенков. Как минимум, стоит обозначить защитный и нейтральный провода.

При профессиональном монтаже возможно применение специальных кембриков, представляющих собой полые отрезки изоляционного материала. Делятся они на обычные и термоусадочные. Вторые не требуют подбора по диаметру, но не имеют возможности повторного использования.

Встречаются также специально изготовленные маркеры, с международным буквенно-цифровым обозначением. Их применяют на вводных и распределительных щитах, к примеру, в многоквартирных домах или административных зданиях.

Цифровые метки, совместно с цветом провода, позволяют определить к какому потребителю подается питание.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Буквенное обозначение проводов

Цветная маркировка может дополняться буквенной. Частично символы для обозначения стандартизированы:

• L (от слова Line) — фазный провод;
• N (от слова Neutral) — нулевой провод;
• PE (от сочетания Protective Earthing) — заземление;
• «+» — положительный полюс;
• «-» — отрицательный полюс;
• М — средняя точка в цепях постоянного тока с двуполярным питанием.

Для обозначения клемм подключения защитного заземления используется специальный символ, который нанесен на клемму штамповкой или на корпус прибора в виде наклейки. Символ заземления единый для большинства стран мира, что уменьшает вероятность путаницы.

В многофазных сетях символы дополняются порядковым номером фазы:

• L1 — первая фаза;
• L2 — вторая фаза;
• L3 — третья фаза.

Встречается маркировка по старым стандартам, когда фазы обозначаются символами А, В и С.

Отступлением от стандартов является комбинированная система обозначения фаз:

• La — первая фаза;
• Lb — вторая фаза;
• Lc — третья фаза.

В сложных устройствах могут встречаться дополнительные обозначения, характеризующие наименование или номер цепи. Важно, чтобы маркировка проводников совпадала в пределах всей цепи, где они участвуют.

Буквенные обозначения наносятся несмываемой, хорошо различимой краской на изоляцию вблизи концов жил, на отрезки ПВХ изоляции или термоусаживающейся трубки.

Клеммы подключения могут иметь нанесенные знаки, которые обозначают цепи и полярности питания. Такие знаки выполняются краской, штамповкой или травлением в зависимости от использованного материала.

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Совет эксперта

Если цветовая маркировка купленного кабеля не соответствует Госту, желательно все равно выполнить свою маркировку путем применения цветной термоусадочной трубки или цветной изоленты. Поддерживать порядок в цветовой маркировке нужно всегда, несмотря ни на что. Благодаря этому, когда вам понадобится что-то изменить через несколько лет, вы будете уверены, что можете безопасно работать с установкой, ведь будет сразу видно – где фазный провод, а где нулевой. Вообще, чем больше работаешь с проводами. Тем больше привыкаешь делать все правильно и за один раз. Иногда бывает тяжело разобраться в чужом монтаже, когда коллега не соблюдал цветовую маркировку, мозг отказывается воспринимать сразу неправильную информацию.

Как разметить провод с тремя жилами

Какой цвет провода заземления в трехжильном проводе? Если ответ на вопрос сходу не определить, вся изоляция на жилах одинакового цвета, выручит мультиметр. Устройство выставляется на переменный ток, и мастер последовательно касается обоими щупами сначала фазного провода, затем остальных проводов, запоминая показатели. Касание фазы и нуля даст большее напряжение, чем касание фазы и заземления.

Какого цвета провод заземления? У него желто-зеленый цвет. Именно такой термокембрик или изоленту и нужно применять для маркировки «земли» в трехжильном кабеле. На «нулевой» — следует намотать синюю ленту, на фазу — не синий и не желто-зеленый термокембрик.

Буквенное обозначение фазы, нуля и заземления

Использование разных цветов проводов в электропроводке — удобная и логичная мера, упрощающая ремонтные и монтажные работы. Если в доме проложены провода с разноцветными жилами, во время ремонта не придется тратить время на «прозвон» каждой из них, и, например, обрыв фазной жилы обнаружится быстро. Наличие буквенного обозначения фазы и нуля тоже имеет значение, но работа с буквами и цифрами все равно более долгая, чем с цветом: достаточно посмотреть на кабель — и сразу становится ясно назначение жил.

Проверка правильности подключения

К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.

Обязательная проверка нейтрали или фазы продиктована нормами техники безопасности и инстинктом самосохранения: если случайно при монтаже перепутать контакты, можно получить неприятную травму – электрический ожог

Для идентификации монтажники применяют два способа: первый – проверка индикаторной отверткой, второй – использование тестера или мультиметра. Отверткой обычно определяют фазу, а измерительными приборами – нейтраль и нуль.

Как пользоваться индикатором?

Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.

Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.

Индикаторной отверткой предпочитают пользоваться любители, не имеющие специальной квалификации. Профессиональные же электромонтажники ценят точность, поэтому у них всегда с собой тестер

Отвертка – удобный инструмент для определения фазного проводника. Чтобы узнать, рабочая ли жила, металлическим стержнем отвертки необходимо аккуратно прикоснуться к оголенному проводу.

Если светодиод загорелся – жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.

При  использовании индикатора следует придерживаться правил ТБ. Даже если ручка отвертки изолирована, рекомендуется надевать защитные (с прорезиненным внутренним слоем) перчатки, как при работе с электрикой в целом

Процедура проверки выполняется одной рукой, следовательно, вторая свободна. Лучше ее также задействовать – например, для фиксации проводов. Но категорически запрещается второй рукой касаться оголенных частей проводников или металлических предметов, находящихся поблизости (труб, арматуры).

Правила применения тестера

Тестер или мультиметр всегда есть в комплекте электромонтажника. Ему приходится работать с подключением жил в электроустановках внутри помещений и при сборке электрощитка. Если проводка монтировалась давно, маркировкой проводов по цвету можно пренебречь.

Даже если цвета изоляции вроде бы выдержаны, не факт, что они подключены по всем правилам.

С помощью тестера можно узнать не только вероятность подключения проводников к электросети, но и некоторые параметры: силу тока, сопротивление, напряжение. Мультиметром можно прозвонить диоды, проверить транзисторы, определить индуктивность

Перед замерами следует изучить инструкцию, которой сопровождаются все измерительные приборы.

Порядок действий примерно следующий:

• выставляем значение, которое заведомо больше ожидаемого напряжения, например, 260 В;
• подключаем щупы в нужные гнезда;
• прикасаемся щупами к двум проводникам – предположительно фазе и нейтрали;
• повторяем процедуру с другой парой проводников.

Сочетание жил фаза-ноль должно выдавать результат, близкий к 220 В. Он всегда будет выше пары фаза-земля.

В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и шкалами значений. Пользоваться цифровыми удобнее. Перед самостоятельным монтажом электроустройств рекомендуем научиться пользоваться или индикаторной отверткой, или мультиметром – полагаться только на цвет жил не стоит.

Умение использовать мультиметр пригодится домашнему мастеру и для проверки напряжения в розетке. Подробная инструкция по использованию тестера приведена в этой статье.

Источники

• https://hmelectro.ru/uncategorized/kakogo-tsveta-provoda-fazy-nolya-zazemleniya
• https://ProFazu.ru/provodka/cable-wire/tsveta-provodov-v-elektrike.html
• https://stroychik.ru/elektrika/cvetovaya-markirovka-provodov
• https://zen.yandex.com/media/hitelectro/cvetovaia-markirovka-provodov-pochemu-eto-tak-vajno-5eac53bc583b5267023f4512
• https://domashnysvet.ru/elektroprovodka/markirovka-provodov-po-cvetam
• https://sovet-ingenera.com/elektrika/wires/cveta-provodov-v-elektrike.html

Поделитесь если вам понравилось:

Похожие материалы

Цветовая маркировка проводов в электрике. Какими бывают цвета проводов фазы, ноля и земли в квартирах или частных домах Цвета 3 фазных проводов

Содержание:

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов. Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, имеет большое значение. За счет этого существенно снижается время монтажа и последующего ремонта. Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN. Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения (УЗО), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина соединяется с вводом через . В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу. На других схемах этот проводник может соединяться с устройством защитного отключения.

В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта — включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости — прекращение этой подачи. В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является . С ее помощью можно точно установить, какой провод будет фазным, а какой — нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой — это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода — алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

• АА — соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
• АС — дополнительная свинцовая оплетка.
• Б — наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
• Бн — негорючая оплетка кабеля.
• Г — отсутствие защитной оболочки.
• Р — оболочка из резины.
• НР — резиновая оболочка из негорючего материала.

Определение принадлежности проводов (фаза, ноль, заземление) при помощи цветовой идентификации (цвета изоляции проводников) значительно упрощает и ускоряет процесс монтажа распределительных щитков и электропроводки. Но следует сразу оговориться, что нельзя полагаться только на расшифровку цветовой маркировки при определении принадлежности провода.

Цветовая маркировка проводов согласно ГОСТ

По ГОСТ проводники маркируются цветом изоляции согласно таблице:

Цвета, используемые для обозначения фазных проводников электропроводки

Но, вместо того, чтобы пытаться заучить все стандарты, для возможности самостоятельного выполнения электромонтажных работ качественно и безопасно, нужно выучить несколько обязательных правил:

Наиболее часто фазные провода выполняются с изоляцией красного, коричневого и черного цветов. При монтаже фаз одинаковыми проводами разрешенного цвета, обязательно на их окончании ставить цветные кембрики, или мотки цветной изоленты.

В цепях постоянного тока плюс обозначают красным, минус – черным. Иногда минус обозначают синим цветом, но в системах с двухполярным питанием (плюс, минус, ноль), провод нуля обязательно должен быть синим.

Недостаточность нормативов ГОСТ при монтаже сложных схем

Неточность человеческого глаза в правильном определении цветовых оттенков делает невозможной надежную расшифровку цветовой маркировки множества различающихся по своей функции проводов в сложных электрических схемах.

Если собирается оборудование, в котором имеются цепи переменного и постоянного тока, а также различные сигнальные провода, то помимо ГОСТ, маркировка каждого типа проводов обуславливается в техническом задании и других регламентных документах, и указывается в электромонтажных схемах.

Сборка сложного щита управления

Помимо цветовой маркировки, в сложном оборудовании должна быть буквенно-цифровая идентификация каждого провода при помощи бирок или трубок из ПВХ (кембриков), термоусадочных трубок, одетых на окончание проводников.

Данную практику будет не лишним применить и при сборке домашнего электрощитка – то есть, подписывать функциональную принадлежность каждого провода условными сокращениями на бирках, трубках или самой изоляции.

Маркировка проводов специальными бирками

Причины возможной неверной цветовой идентификации

Делая ремонт или модернизацию распределительного щитка нельзя полагаться только на цвет проводов, определяя их принадлежность. Ведь по старому ГОСТ фазы определялись красным, зеленым, желтым цветом, ноль – синим, а заземление – черным.

По новым нормативах ГОСТ и ПУЭ седьмого издания, заземление определяется желто-зеленым цветом, а провод фазы может быть черным. Несоответствие старых и новых нормативов ГОСТ может привести к путанице, ошибкам монтажа и даже к несчастным случаям.

Многие электрики старой школы, не желая учить новый ГОСТ, или просто, следуя традициям, продолжают монтировать электропроводку по старинке, тем самым подвергая более молодых коллег опасности.

Монтаж выполнен «кое-как» без соблюдения цветовой идентификации

Нужно иметь в виду, что цветовая маркировка проводов и кабелей не всегда может быть сделана по правилам из-за некомпетентности электрика, отсутствия проводов нужного цвета, брака производителя или ошибки монтажника.

К тому же, у стран из разных регионов мира существует своя расшифровка цветовой маркировки силовых и сигнальных проводов переменного и постоянного тока. Поэтому, при подключении различных изделий всегда нужно сверяться со схемой и инструкцией, не полагаясь только на цветовую маркировку.

Цветовая идентификация проводов в разных странах мира

Поэтому, учитывая изложенные выше доводы, полагаться на цветовую маркировку проводов можно лишь при выполнении таких условий:

Во всех прочих случаях, бывалые электрики профессионалы настоятельно рекомендуют определять фазу, ноль и заземление при помощи приборов и визуального контроля за следованием проводов.

Определение предназначения проводов в щитке и электропроводке

Определить фазу в однофазном щитке можно при помощи тестера, мультиметра, индикатора, пробника в виде лампочки. Определить принадлежность каждой фазы (А, В, С, или L1, L2, L3) можно выполнив фазировку при помощи фазометра.

Цифровой фазометр для определения фаз

Гарантированное определение нуля (в системах с глухозаземленной нейтралью) обеспечивается отсутствием на проводе напряжения и наличием почти нулевого сопротивления между данным проводником и шиной заземления.

Проведение измерений в щитке

Защитный проводник PE (заземление), при отсутствии цветовой идентификации в розетке или распределительной коробке можно определить, отключив предварительно ноль в щитке, подключая между фазой и испытуемым проводом лампочку.

Самодельный измерительный прибор электрика — «контролька»

Если в щитке установлено , то оно сразу же выключится. Если УЗО не установлено, то лампочка на 220 В должна светиться. Если свечение тусклое, то заземление некачественное, соответственно – ненадёжное.

Культура электромонтажа

Важно не только знать расшифровку цветовой идентификации, но и последовательно соблюдать данную маркировку при разветвлениях линий и их проходе через различные устройства – автоматические выключатели, УЗО, контакторы и т д.

Выполнение каждой силовой линии по всей ее протяженности одним уникальным цветом указывает на высокую культуру электромонтажа. Собранный таким образом электрощит будет не только эстетично выглядеть, но и позволит с одного взгляда определить прохождение силовых цепей.

Высокая культура электромонтажа

К сожалению, не всегда есть возможность приобрести кабельную продукцию с необходимым цветовым окрасом токонесущих жил. Например, в пятипроводном кабеле фазные проводники могут быть обозначены красным, желтым и зеленым.

Более того, может быть в наличии кабель с одноцветными жилами. В таком случае обязательно нужно выполнить прозвонку кабеля, с последующей маркировкой окончаний.

Специальные маркеры для окончаний кабеля

Если ввод в щит выполняется кабелем с нестандартной раскраской, то на окончания проводников нужно надеть маркировку соответствующих цветов, и продолжать силовые линии согласно выбранной идентификации.

Возможные ошибки при расшифровке цветовой маркировки

Нестандартность окраса проводов, незаметность или поблеклость цветных окончаний на одноцветных жилах кабеля может привести неверной расшифровке цветовой идентификации. Поэтому, нужно выбирать кабель с четко различимыми цветами, и лучше, чтобы окраска была произведена по всей длине жил кабеля.

При работе с подобным кабелем можно легко ошибиться

Иногда производители кабельной продукции окрашивают изоляцию токонесущих жил только с торцов кабеля. Если кабель разрезается на более короткие отрезки, то необходима отдельных жил.

Изредка несколько жил в кабеле могут быть с изоляцией одинакового цвета. Очень редко, но случается заводской брак, и окончания проводников промаркированы неверно.

Кабель с одноцветными жилами

Чтобы гарантированно избежать неприятностей, нужно обязательно выработать привычку проверять применяемый при монтаже кабель – помимо ошибок с раскраской там может быть обрыв жилы или короткое замыкание.

В сегодняшнее время невозможно представать монтирование электропроводки без использования разных цветов провода (цветной изоляции проводников) . Цветовая маркировка проводов не является чем-то типа маркетинговых ходов для завлечения клиентов или украшения продукции.

На самом деле разные цвета проводов — это острая необходимость, поскольку маркирование проводов помогает узнать назначение каждого из них в определенной группе для облегчения коммутации. Также при выделении, сильно снижается риск ошибки в процессе монтажа проводов, и, соответственно, возникновения короткого замыкания при пробном включении или поражение током в процессе ремонтных и профилактических работ сетей.

Цвета, выбранные для маркирования проводников, специально подобраны и курируются едиными стандартами ПУЭ. В данных стандартах указано, что жилы проводников следует различать по буквенно-цифровым или цветовым обозначениям.

В этой статье будет рассказано именно про значение цвета провода. Стоит отметить, что работа по коммутации проводников значительно упростилась после принятия единых стандартов цветовой идентификации. Каждая жила, с конкретным назначением теперь обозначена уникальным цветом, например: синим, желтым, коричневым, серым и т.д.

Зачастую цветовая маркировка наносится по всей длине проводника, но также допустима идентификация в точках соединений или на концах жил, именно для этого применяются кембрики (цветные термоусадочные трубки) или изолента разных цветов. Для того чтобы избежать лишней работы типа нанесения меток с помощью трубок или изоленты, достаточно при покупке правильно определить цветовую маркировку изоляции. Следует также приобретать его в нужном количестве, чтобы обеспечить одинаковую маркировку разводки по всей квартире или по всему дому.

Ниже будет рассмотрено, как меняется цвет провода в сети постоянного, однофазного и трехфазного тока.

Цвета шин и проводов при переменном трехфазном токе.

На электростанциях и подстанциях в трехфазных сетях высоковольтные провода и шины окрашиваются таким образом: фаза «А» — желтый; фаза «В» — зеленый, а фаза «С» — красный.

Какой цвет проводов «+» и «-» в сети постоянного тока:

Кроме сетей переменного тока , широко используются и цепи постоянного тока. Цепи постоянного тока применяются в:

1. В строительстве, при использовании погрузчиков, электротележек и электрических кранов, а также в промышленности.

2. В электротранспорте — трамваи, троллейбусы, электровозы, теплоходы и т.д.

3. На электрических подстанциях — для снабжения энергией автоматики.

В сети постоянного тока используется только 2 провода, поскольку в подобных сетях отсутствует фазный или нулевой проводник, и есть только положительная и отрицательная шины (+ и -).

Согласно нормативным документам в красный цвет окрашиваются провода и шины, имеющие положительный заряд (+), а провода и шины с отрицательным зарядом (-) маркируются синим цветом. Голубым цветом обозначается средний проводник (М).

Плюсовой проводник двухпроводной сети маркируют тем же цветом, что и положительный проводник трехпроводной сети, с которым он соединен, только в том случае, если двухпроводная сеть постоянного тока создана через ответвление от трехпроводной сети постоянного тока.

Цвет провода в электропроводке: земля, фаза и ноль.

Для исключения путаницы и упрощения монтажных работ при прокладке электросетей переменного тока, используют многожильные провода в разноцветной изоляции.

Цветовое обозначение проводов особенно важно, когда разводку делает один человек, а обслуживанием или ремонтов — другой. Иначе ему придется постоянно проверять, где фаза, а где ноль с помощью пробника. Те, кто работали со старой проводкой, знают, как сильно это может надоедать, ведь раньше в быту была только белая или черная изоляция. Со времен СССР цветовое обозначение проводов постоянно менялась, пока не был определен специальный стандарт. Теперь каждый цвет проводника определяет свое назначение в проводе.

В нынешнее время нормативным документом является ПУЭ 7, который регулирует цветовую маркировку изолированных или же неизолированных проводников, где согласно с ГОСТ Р 50462 «Идентификация проводников по цветам или цифровым обозначениям» должны использоваться только определенные обозначения и цвета.

Основной целью нанесения маркировки электропроводки является легкость и быстрота определения назначения проводника по всей длине, что собственно является одним из главенствующих требований стандартов ПУЭ.

Ниже буде рассмотрено, какой расцветки должны быть проводники электроустановок переменного тока, напряжением до 1000В и с глузозаземленной нейтралью (например, проводка административных зданий или жилых домов).

Цвета нулевого рабочего и нулевого защитного проводника.

Нулевые рабочие проводники (N) обозначаются голубым цветом. Нулевой защитный проводник (РЕ) маркируется желто-зелеными поперечными или продольными полосками. Такая комбинация должна обязательно применяться исключительно для маркировки заземляющих проводников.

Совмещенный нулевой рабочий и нулевой защитный проводники (PEN) — синий цвет по всей длине шнура с желто-зелеными полосками в местах соединения или на концах. Важно упомянуть, что ГОСТ сегодня разрешает обратный вариант окраски, то есть желто-зеленые полосы с синим цветом в местах соединения.

Если обобщить, то цвет провода должна распределяться так:

1. Совмещенный (PEN) — желто-зеленый с голубыми метками на концах;

2. Нулевой рабочий (N) — голубой (синий) цвет;

3. Нулевой защитный (РЕ) — желто-зеленый.

Цвета фазных проводов.

Согласно ПУЭ, при маркировании фазных проводников, нужно отдать предпочтение таким цветам: бирюзовый, черный, оранжевый, коричневый, белый, красный, розовый, серый или фиолетовый цвета.

Известно, что однофазная электрическая цепь может быть создана способом ответвления от трехфазной, в этом случае цвет провода фазы однофазной цепи должен совпадать с цветом фазного проводника трехфазной цепи.

Цветовое обозначение изоляционного покрытия проводников должно проводиться, таким образом, чтоб цвет фазного проводника был легко отличим от цвета проводников N, PE или PEN. В случае использования немаркированного провода, цветные идентификаторы ставятся в местах соединения или на конце.

Те, кто хоть раз в жизни имели дело с электропроводами, не могли не обращать внимания, что кабели всегда имеют разный цвет изоляции. Придумано это не для красоты и яркой окраски. Именно благодаря цветовой гамме в одежде провода легче распознавать фазы, заземление и нулевой провод. Все они имеют свойственную им окраску, что во много раз делает удобной и безопасной работу с электропроводкой. Самое главное для мастера – это знать, какой провод каким цветом должен обозначаться.

Цветовая маркировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза. Соприкосновение с фазой может привести к летальному исходу, поэтому для этих электропроводов выбраны самые яркие, например, красный, предупреждающие цвета.

Кроме того, если провода маркированы разными цветами, то при ремонте той или иной детали можно быстрее определить какие именно из пучка проводов необходимо проверить в первую очередь, и которые из них наиболее опасны.

Чаще всего для фазных проводов используется следующая расцветка:

• Красные;
• Черный;
• Коричневый;
• Оранжевые;
• Сиреневые,
• Розовые;
• Фиолетовые;
• Белый;
• Серые.

Именно в эти цвета могут быть окрашены фазные провода. Вы сможете проще разобраться с ними, если исключите нулевой провод и землю. Для удобства, на схеме изображение фазного провода принято обозначать латинской литерой L. При наличии не одной фазы, а нескольких, к букве должно быть добавлено численное обозначение, которое выглядит так: L1, L2 и L3, для трехфазных в 380 В сетях. В некоторых исполнениях первая фаза (масса), может быть обозначена буквой A, вторая – B, а уже третья – C.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

• Синий;
• Голубой;
• Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Как проверить подключение проводов по цветам

Цвета проводов в электричестве придуманы для того, чтобы ускорить идентификацию проводников. Однако, полагаться лишь только на цвет опасною, ведь какой-либо новичок, или безответственный работник из ЖЗК-а, мог подключить их неправильно. В связи с этим, перед тем, как приступить к работам, необходимо удостовериться правильности их маркировки или подключения.

Для того, чтобы выполнить проверку проводов на полярность, берем индикаторную отвертку или мультиметр. Стоит заметить, что с отверткой на много проще работать: когда вы прикасаетесь к фазе загорается вмонтированный в корпус светодиод.

Если кабель двухжильный, тогда проблем практически нет- вы исключили фазу, значит второй проводник, который остался, это ноль. Однако часто встречаются и трехжильные провода. Здесь уже для определения вам понадобиться тестер, или мультиметр. При их помощи так же не сложно определить, какой проводов фазный (плюсовой), а какой – нулевой.

Делается это следующим образом:

• На приборе выставляется переключатель таким образом, чтобы выбрать шакалу более 220 В.
• Затем нужно взять в руки два щупа, и держа их за пластиковые ручки, очень аккуратно дотрагиваемся стержнем одного из щупов к найденному проводу-фазе, а второй прислоняем к предполагаемому нулю.
• После этого на экране должно будет высветиться 220 В, или то напряжение, которое есть по факту в сети. Сегодня оно может быть ниже.

Если на дисплее появилось значение 220 В или что-то в этом пределе, то другой провод – это ноль, а оставшийся – предположительно «земля». В случае, если значение, появившееся на дисплее меньше, стоит продолжить проверку. Одним щупом опять прикасаемся к фазе, другим к предполагаемому заземлению. Если показания прибора будут ниже, чем в случае с первым измерением, то перед вами «земля». По стандартам она должна быть зеленого или желтого цвета. Если вдруг показания получились выше, это означает, что где-то напутали, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо искать, где именно подключили провода неправильно, или оставив все как есть, запомнив, что провода перепутаны.

Обозначения проводов в электрических схемах: особенности подключения

Начиная любые электромонтажные работы на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов. Делается это с помощью специальных тестирующих приборов.

Необходимо запомнить, что при проверке соединения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае прозвонки пары «фаза-земля».

Провода в электрических цепях по нормам имеют цветную маркировку. Данный факт позволяет электрику в короткий промежуток времени найти ноль, заземление и фазу. В случае, если эти провода подсоединить неправильно между собой, то возникнет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает удар электрическим током. Поэтому, нельзя пренебрегать правилам (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов предназначена для обеспечения безопасности при работе с электропроводкой. Кроме того, данное систематизирование значительно сокращает время работы электрика, так, как он имеет возможность быстро найти нужные ему контакты.

Особенности работы с электропроводами разного цвета:

• Если вам нужно установить новую, или заменить старую розетку, то определять фазу вовсе необязательно. Вилке вовсе неважно, с какой стороны вы ее подключите.
• В случае, когда вы подключаете выключатель от люстры, то нужно знать, что нему необходимо подавать конкретно фазу, а к лампочкам только ноль.
• Если цвет контактов и фазы и нуля совершенно одинаковый, то значение проводников определяется с помощью индикаторной отвертки, где рукоятка изготовлена из прозрачного пластика с диодом внутри.
• Перед тем, как определить проводник, электрическую цепь в доме или другом помещение нужно обесточить, а проводки на концах зачистить и развести в стороны. Если этого не сделать, то они могут нечаянно соприкоснуться и получится короткое замыкание.

Использование цветной маркировки в электрике намного облегчило жизнь людей. Кроме того, благодаря цветовым обозначениям, на высокий уровень поднялась безопасность при работе с проводами, которые находятся под напряжением.

Обозначения и цвета проводов в электрике (видео)

Рейтинг 4.50 (1 Голос)

В наше время монтаж электропроводки проводится проводами с различным цветом изоляции. И дело здесь не в каких-то модных тенденциях или красоте самого изделия, а в безопасности и удобстве эксплуатации данной электропроводки.

Ведь цветная изоляция может выполнять две функции одновременно – защиту от удара электрическим током или защиту от короткого замыкания путем наложения на проводник изоляционного материала, и с помощью цвета этого самого изоляционного материала помогает электрику определить назначения данного проводника.

Для избегания путаницы все цветовые расцветки были сведены к единому стандарту, описанному в ПУЭ.

Цветовая маркировка может быть выполнена как по всей длине проводника, так и в точках соединения проводников или на их концах. Для этого могут применять цветную изоленту или термоусадочные трубки (кембрики).

В данной статье мы рассмотрим цветную маркировку в однофазных и трехфазных цепях, а также в цепях постоянного тока.

Цвета проводов в однофазной сети

Разные цвета изоляции проводов становятся наиболее актуальны когда монтаж электрической проводки проводит один человек, а ремонт и обслуживание проводит другой. Основной задачей цветной маркировки является легкость и быстрота в определении назначения какого-то из проводов.

Цвета фазных проводов

Согласно ПУЭ фазные провода в однофазной электрической сети могут иметь следующий цвет изоляции – черный, красный, коричневый, серый, фиолетовый, розовый, оранжевый, белый, бирюзовый. Такая цветная маркировка довольно удобна – увидев провод с таким цветом изоляции становится понятно, что перед вами фаза (но все равно лучше перепроверить, так как на практике бывают случаи, когда маркировка не соблюдается).

Нулевой рабочий проводник или нейтраль

Нейтраль или нулевой рабочий проводник (N) принято выполнять проводом с голубым цветом изоляции.

Нулевой защитный проводник и нулевой совмещенный проводник

Нулевой защитный проводник (PE) имеет желто-зеленый цвет изоляции. Совмещенный же нулевой и рабочий проводник (PEN) имеет голубой окрас с желто-зелеными метками на конце или наоборот – желто-зеленый окрас с голубыми метками на конце.

Если у вас нет провода подходящего по цвету, то монтаж можно выполнить проводом любого цвета (кроме имеющего расцветку защитного PE проводника) пометив концы данного провода цветной изолентой или термоусадочной трубкой, которые имеют цвет, обозначающий назначение проводника. Также можно пометить концы проводника нужным цветом и в случае, когда монтаж уже выполнен проводником другого цвета.

Ниже показаны цвета, которыми обозначают фазные, нулевые, защитные и совмещенные проводники:

Цвета проводов и шин в сети переменного тока при трехфазном подключении

Для соблюдения правильного чередования фаз при подключении трехфазных потребителей электрической энергии тоже применяют цветную маркировку шин и кабелей. Это значительно облегчает жизнь монтажникам и ремонтникам, так как по цвету кабеля или шины можно определить фазу, которая подключена или будет подключена к этому кабелю или шине. В отличии от однофазных потребителей, где фазный провод может быть выполнен кабелями с разными цветами изоляции (перечень выше), для трехфазных потребителей цвета, которыми могут обозначать фазы строго регламентированы ПУЭ.

При трехфазном подключении фаза А должна обозначатся желтым цветом, фаза В – зеленым, фаза С – красным. Нулевой рабочий, защитный и совмещенный проводники имеют такой же окрас, как и при однофазном подключении.

Допустимо выполнение цветовых обозначений кабелей и шин не по всей их длине, а только в местах присоединения кабелей или шин, как это показано на рисунке выше.

Также цветовые коды могут соответствовать международному стандарту IEC 60446 или же могут применять кодировку принятую внутри страны соответствующими регламентирующими документами. Например, в США и Канаде для заземленных и незаземленных систем используют различные цветовые коды. Ниже приведена таблица, в которой показаны для сравнения цветовые кодировки кабелей и шин различных стран:

Цвета проводов и шин в цепях постоянного тока

В цепях постоянного тока обычно используется только две шины, а именно плюс и минус. Но иногда цепи постоянного тока бывают со средним проводником. Согласно ПУЭ шины и провода подлежат следующей маркировке в цепях постоянного тока: положительная шина (+) – красная, отрицательная (-) – синяя, нулевая рабочая М (при ее наличии) – голубая.

Изменения в цветовую маркировку шин и проводов

В Российской Федерации ГОСТ Р 50462-92, который регулировал идентификацию проводников в электрических сетях по цифровым и цветовым обозначениям с 01.01.2011 был заменен на ГОСТ Р 50462-2009, который имеет довольно существенные отличия от ГОСТ Р 50462-92 и имеет некоторые противоречия с ПУЭ 7. Ниже приведена таблица, в которой приведены рекомендации к цветной маркировке шин и кабелей согласно ГОСТ Р 50462-92:

Цветовые коды электропроводки — важно

Инженеры-электрики и электрики соблюдают предопределенные цветовые коды проводки при электромонтаже домов, коммерческих зданий и промышленных щитов. Прежде чем приступать к ремонтным работам самостоятельно, необходимо знать цветовые коды электропроводки.

Используемые цветовые коды электропроводки немного различаются в каждой части мира в зависимости от стандартов, которым они следуют. Даже есть разные цветовые коды для проводов переменного и постоянного тока. Например, в Канаде вы можете найти красный, черный и синий провода для трехфазного тока, а в Австралии — желтый, синий и черный. В этой статье давайте обсудим правила электропроводки, принятые в разных странах.

Содержание

Стандартные цветовые коды проводки IEC

Международный стандарт IEC 60446 (Международная электротехническая комиссия, организация, которая разрабатывает и публикует электрические и электронные технологии) определяет цветовые коды следующим образом:

Цветовой код IEC для трехфазной системы переменного тока,

Предпочтительные цветовые коды проводки для трехфазной четырехпроводной системы:

• Фаза – 1: Коричневый
• Фаза – 2: Черный
• Фаза – 3: Серый
• Нейтраль: Голубой
• Заземляющий или защитный провод: Зеленый/Желтый для однофазной четырехпроводной системы:
  • Фаза: Коричневый
  • Нейтраль: Голубой
  • Заземляющий или защитный провод: Зеленый/Желтый

  Для 2-проводной системы Раскопанная система постоянного тока :

  • Положительный: Коричневый
  • Отрицательный: Серый

  Для двухпроводного заземления (отрицательно заземленного) Цепь постоянного тока :

  • Положительный: Коричневый
  • Отрицательный: Синий

  Для 2-проводного заземления (от положительного заземления) Цепь постоянного тока :

  • Положительный: Синий
  • Отрицательный: Серый

  0024

• Негатив: Серый

Защитное заземление : Зелено-желтый

Вышеупомянутые цветовые коды соблюдаются в европейском союзе E , Великобритании, Китае, Гонконге, Аргентине, России, Украине, Беларуси. , Казахстан и Сингапур.

Стандартные цветовые коды проводки NEC

Национальный электротехнический кодекс соблюдается в США и иногда в Канаде. NEC требует, чтобы цветовые коды для нейтрального и защитного заземления были серыми и желто-зелеными соответственно. NEC не предъявляет никаких требований к другим проводникам. Цветовой код, принятый в США, выглядит следующим образом:

Предпочтительные цветовые коды :

• Фаза — 1: черный (для 120, 208 или 240 В), коричневый (для 277 или 480 В).
• Фаза – 2: красный (для 120, 208 или 240 В), оранжевый (для 277 или 480 В).
• Фаза – 3: синий (для 120, 208 или 240 В), желтый (для 277 или 480 В).
• Нейтраль: белый (для 120, 208 или 240 В) или серый (для 277 или 480 В)
• Заземляющий или защитный проводник: зеленый/желтый или зеленый или оголенный медный проводник.
• Для однофазной сети черный (для 120 В) или красный (для 277) используется для линии, а серый — для нейтрали.

Стандарт Австралии/Новой Зеландии для цветовых кодов проводки

AS/NZS запрещает использование желтого, зеленого, желто-зеленого, черного и небесно-голубого цветов для фаз. Можно использовать любые цвета, кроме перечисленных. Обычно используется следующий цветовой код:

• Для трехфазного питания используются красный, белый и синий цвета.
• Для однофазного питания – красный или коричневый цвет используется для линии, а черный или небесно-голубой – для нейтрали.
• Для заземления или защитного провода — можно использовать зелено-желтый или зеленый или неизолированный медный провод.

Цветовой код электрических проводов в Индии совпадает со старыми цветовыми кодами Великобритании.

• Фаза – 1: Красный
• Фаза – 2: Желтый
• Фаза – 3: Синий
• Нейтраль: Черный
• Заземляющий или защитный проводник: зеленый/желтый или зеленый или оголенный проводник
44 9 в Индии
Китайский стандарт
• Фаза – 1: Желтый
• Фаза – 2: Зеленый
• Фаза – 3: Красный
• Нейтраль: Черный или Синий Международные цвета проводки — старые и новые цветовые коды проводов Великобритании

  Европейские страны соблюдают коды Международной электротехнической комиссии, в то время как США, Канада, Новая Зеландия и Австралия имеют свои собственные коды. Великобритания следовала своему британскому стандарту BS 7671 до марта 2006 года, и даже сегодня ему следуют несколько азиатских стран.

  Код цвета 3-фазного провода Кредит: Phase3

  Ссылка: https://ztlabels.com/standards/dc-power-circuit-wiring-color-codes/

  Основы тегов

  Copyright © 2022 Electrical Classroom. Продолжая использовать этот веб-сайт, вы соглашаетесь с нашей политикой в ​​отношении файлов cookie. Политика конфиденциальности
  Просмотреть карту сайта

  Заземление и нейтраль, красный и черный

  Понимание цветовых кодов электрических проводов: заземление и нейтраль, красный и черный

  Фото: Wattanaphob Kappago / EyeEm / Getty Images

  Основные моменты

  • Электрические провода завернуты в цветные изоляционные кожухи, чтобы указать назначение каждого провода.

  • Зеленый, зеленый с желтой полосой или голая медь — это провода заземления .

  • Черные провода — это горячие провода , которые идут к электрической розетке от выключателя.

  • Красные провода — это горячие провода , обычно используемые в розетке на 240 вольт или когда настенный выключатель управляет розеткой.

  • Синие и желтые провода являются горячими проводами для потолочных вентиляторов и трех- или четырехпозиционных переключателей.

  • Белые или серые электрические провода относятся к нейтральным проводам.

  Получите предложения от трех профессионалов!

  Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

  Все домашние электрические провода, произведенные в США, соответствуют стандартным цветовым кодам — NFPA 70, Национальным электротехническим нормам (NEC) — установленным Национальной ассоциацией противопожарной защиты. Каждый цвет определяет функцию провода в цепи. Прежде чем пытаться починить неисправный выключатель, заменить потолочный светильник или соединить провода, узнайте о красочном и невероятно важном мире электропроводки.

  Прежде чем мы начнем, важно отметить, что работу с любым типом электропроводки обычно лучше доверить профессионалу, и она может быть очень опасной. Действовать с осторожностью.

  Почему электрические провода окрашены?

  Если вы когда-либо были свидетелями того, как ваши фары мерцают или у вас отключилось электричество из-за скачка напряжения, возможно, вы побежали к своему электрическому щиту, чтобы проверить, что не так. Открыв панель, вы наверняка увидели множество спутанных цветных проводов. Если вы когда-нибудь задумывались, почему они окрашены именно так, то на это есть веская причина.

  Электрические провода завернуты в цветные изоляционные кожухи, чтобы указать назначение каждого провода. Сегодня каждое электрическое и электронное устройство использует цветовое кодирование для быстрой и безошибочной идентификации каждого провода:

  • Горячие или находящиеся под напряжением цепи могут быть окрашены в черный или красный цвет, но иногда в синий и желтый.

  • Нейтральный провод может быть белого или серого цвета.

  • Заземляющий провод может быть зеленым, зеленым с желтой полосой или оголенным медным проводом.

  Поскольку эти цвета могут различаться, изучение веревок может поначалу немного сбивать с толку. Однако знание того, что означают цвета и почему они важны, может помочь вам во время отключения электроэнергии или когда пришло время проверить установку нового светильника из вашего списка дел. Но помните, что большинство электрических проводов находятся под высоким напряжением, которое может причинить вам вред, если вы не будете осторожны, и вы должны относиться ко всем цветам с осторожностью.

  Какие бывают цвета электрических проводов?

  Если вы когда-нибудь чувствовали легкий толчок при случайном контакте с оголенным проводом или при попытке починить выключатель, вы знаете, насколько опасной может быть электрическая проводка. К счастью, различные покрытия электрических проводов вокруг медных проводников могут помочь вам определить все подсказки, которые могут вам понадобиться, чтобы определить, является ли провод заземленным, горячим или нейтральным.

  Зеленый, зеленый с желтой полосой или голая медь: заземляющие провода

  Зеленый — наиболее распространенный цвет заземляющего провода, но зеленые провода с желтыми полосами и оголенные медные провода (без цветной изоляции) также являются заземляющими проводами. Заземляющие провода — это проводники, похожие на амортизаторы, цель которых — предоставить электричеству безопасное место для прохождения — в землю под вашим домом.

  Заземляющий провод помогает положительным зарядам в розетках и электрических панелях вашего дома попасть на землю прямым, контролируемым и безопасным способом, где они могут высвобождаться без риска возгорания или поражения электрическим током. Другими словами, эти провода снижает риск электрической перегрузки , перенаправляя избыточное электричество во время скачка напряжения от таких вещей, как короткое замыкание или удар молнии.

  Скорее всего, если у вас новый дом, построенный после 1960 года, у вас правильно заземленная система. Однако, если ваш дом был построен до 1960 года, есть безопасный и простой способ убедиться, что ваша электрическая система заземлена. Просто взгляните на свои торговые точки.

  Все еще не уверены? Не рискуйте шоком и вместо этого обратитесь к местному электрику .

  Фото: sturti / E+ / Getty Images

  Черный: Горячая проволока

  Возможно, вы строили простые схемы на уроках естествознания, используя батарею и лампочку, при этом электрический ток шел от батареи (источника) к лампочке, затем вернуться к источнику.

  Провод, по которому шло электричество, был горячим или токопроводящим.

  В домашней электропроводке этот провод обычно черный, но может быть и красным (подробнее об этом чуть позже). Черные провода — это всегда горячие провода, по которым проходит электричество. Вы всегда должны относиться к ним с особой осторожностью. Они питают выключатель или розетку, а также иногда используются в качестве ножки переключателя или соединения, идущего от выключателя к электрической розетке.

  Красный: Горячий провод

  Обычно красный провод можно увидеть только в том случае, если в розетке используется напряжение 240 вольт или когда настенный выключатель управляет розеткой. В этом случае, когда выключатель находится во включенном состоянии, красный провод будет подавать питание в розетку вместо черного провода. Как и черные электрические провода, красные провода также являются горячими или находящимися под напряжением.

  Красный также может быть соединительным проводом между двумя датчиками дыма, которые жестко подключены. Кроме того, если ваша монтажная коробка рассчитана на 240 вольт вместо 120 вольт, вы даже можете увидеть как красный, так и черный провода.

  «Еще одно распространенное место, где вы можете увидеть красный провод, — это трехпозиционный переключатель», — говорит Тайлер Кизер, специалист по домашней энергетике в Switch Electric. «Это когда у вас в доме есть два выключателя, которые управляют одним и тем же светом. Красный провод используется в качестве второго пути для передачи электроэнергии от одного переключателя к другому. Когда вы работаете с этими переключателями, вам нужно соблюдать осторожность, потому что красный провод также может находиться под напряжением в зависимости от того, в каком положении в данный момент находятся трехпозиционные переключатели».

  Синий и желтый: горячие провода

  Синие и желтые провода редко можно увидеть в обычной розетке. Хотя эти провода являются проводами под напряжением и передают питание, вы можете видеть только желтые провода в качестве ножек переключателя к потолочным вентиляторам или розеткам, управляемым выключателями света.

  Вы также можете увидеть синие провода, используемые в трех- или четырехпозиционных переключателях. Например, если у вас есть выключатель света внизу и вверху лестницы, который управляет одним и тем же светильником. Однако это очень редко, и обычно вы видите красный провод в конфигурации такого типа, как упоминалось ранее. Возможно, вы видели синие провода , если вы когда-либо подключали трехпозиционный переключатель или четырехпозиционный переключатель.

  Белый или серый: нейтральные провода

  Белые или серые электрические провода являются нейтральными проводами; белый провод встречается в большинстве домов чаще, чем серый.

  Нулевой провод предназначен для обеспечения обратного пути для электричества в цепи и обычно соединяется на главном электрическом щите с одним токопроводящим металлическим элементом, известным как нейтральная шина. Хотя они и называются нейтральными проводами, по ним может проходить электрический ток, поэтому, как всегда, с такими проводами лучше обращаться осторожно.

  Устранение проблем с электричеством не так просто, как замена лампочки. Фактически, Управление пожарной охраны США перечисляет неисправность электрооборудования как одну из главных причин домашних пожаров . Провода имеют цветовую маркировку по какой-то причине, поэтому, прежде чем вы начнете возиться с розеткой или устанавливать новый прибор в своем доме, убедитесь, что вы понимаете различия и относитесь ко всем им с особой осторожностью.

  Нужна профессиональная помощь с вашим проектом?

  Получите цитаты от профессионалов с самым высоким рейтингом.

  Recommended Articles

  • 7 Home Electrical Safety Tips That You Should Know

    By Ginny Bartolone • November 3, 2021

  • Electrician Solves Shocking Deck Mystery

    By Paul Pogue • April 28, 2015

  • Советы по безопасности при землетрясениях

    Джейсон Майкл Уайт • 13 февраля 2014 г.

  Полное руководство ATI по ​​цветовым кодам электропроводки

  Делиться:

  25 августа 2022 г. Джонатан Годи

  Почему все электрические провода и кабели имеют разный цвет? Если вы ветеран электрики или даже ученик, вы, вероятно, знаете ответ на этот вопрос и даже можете подумать, что он очевиден. Но если вы любитель, у которого нет большого опыта в электротехнической промышленности, вероятно, все это для вас совершенно новое, и это нормально.

  Давайте будем честными, вы видели какие-то электрические кабели раньше, будь то в вашем домашнем электрощите, на катушке с проводом, когда вы проезжали мимо строительной площадки, на земле на концерте или на любом другом мероприятии. ситуация. Но опять же, почему они все разного цвета? Ну, основная причина — безопасность.

  Эти цвета представляют напряжение, которое эти конкретные провода несут по всей электрической цепи. Это стандартизация, которой следуют торговцы, чтобы лучше понять, с каким типом схемы они работают. Это делает мир более безопасным местом для электрика, а также для будущего техника, который будет выполнять техническое обслуживание или ремонт. Тем не менее, хотя безопасность является основной целью цветных проводов, вы должны всегда использовать мультиметр , чтобы точно определить, сколько вольт проходит через цепь. Никогда не предполагайте.

  Цвет оболочки электрических проводов и кабелей (или разъемов камлоков для временного питания) зависит от количества вольт, проходящих через цепь. Значение этих цветов проводов также будет варьироваться в зависимости от того, где вы находитесь в мире. Например, США, Канада и страны Европы используют разные цветовые коды для обозначения своих электрических кабелей.

  Наши специалисты расскажут об этом подробнее и объяснят, что означает каждый цвет провода. Мы надеемся обучить людей, заинтересованных в изучении этой темы, чтобы обеспечить более безопасное рабочее место для тех из нас, кто ежедневно имеет дело с электрическими проводами. Эта статья также должна помочь тем, кто просматривает веб-сайт ATI и нуждается в помощи в выборе правильных цветовых кодов, соответствующих вашим требованиям к напряжению.

  Конфигурация цветов электропроводки США

  США Подрядчики-электрики и электрики обязаны следовать Национальным стандартам электротехники (NEC) во всем, что касается установки электрических устройств. Это включает в себя цветовые коды для электрических проводов в ответвленных цепях — части электрической системы, которая берет начало на главном щите обслуживания и подает электричество через структуру. Например, это относится к проводам, подводимым от инженерных сетей к розетке счетчика, и в первую очередь к средствам отключения всей электрической нагрузки, такой как освещение, розетки и бытовые приборы.

  Цветовые коды проводов переменного тока 120/208/240 В в США

  Это наиболее распространенные конфигурации напряжения на большей части территории США.

  120/240 В — это однофазная электрическая конфигурация, включающая (2) горячие точки, нейтраль и землю. Это чаще всего используется в стандартных жилых домах, включая дома на одну семью и многоквартирные дома. (черный, красный, белый, зеленый)

  120/208 В — трехфазная электрическая конфигурация, включающая (3) горячие точки, нейтраль и землю. Это чаще всего используется в крупных коммерческих зданиях, офисах и других жилых помещениях. (черный, красный, синий, белый, зеленый)

  • Линия 1 — Черный
  • Линия 2 — красный
  • Линия 3 — Синий
  • Нейтральный – белый
  • Земля — зеленый или неизолированный провод

  Это обычная конфигурация напряжения, которую ATI использует для своих портативных силовых кабелей, в том числе для наших ленточных комплектов и других развлекательных или сценических кабелей.

  Цветовые коды проводов переменного тока 277/480 В в США

  Это более высокое напряжение обычно используется для питания крупных промышленных двигателей, оборудования и светодиодного освещения в коммерческих и промышленных условиях.

  277/480 В — это трехфазная электрическая конфигурация, включающая (3) горячие точки, нейтраль и землю.

  • Линия 1 – Коричневый
  • Линия 2 — оранжевый или фиолетовый
  • Линия 3 – желтый
  • Нейтральный – Серый
  • Земля — зеленый или неизолированный провод

  Цветовые коды проводов напряжения постоянного тока в США

  Напряжение постоянного тока чаще всего используется в устройствах с батарейным питанием и использует поток энергии постоянного тока, поэтому ток всегда будет течь в одном направлении, в отличие от тока переменного тока. Возможно, вы помните, что видели такую ​​электрическую систему под капотом вашего автомобиля.

  • Положительный — красный
  • Негатив – черный
  • Заземление – Белый

  Конфигурации цветов электропроводки в Канаде

  Электрики в Канаде должны следовать стандартам, установленным Канадским электротехническим кодексом (CEC), а не стандартом США Национального электротехнического кодекса. Эти системы аналогичны цветовым конфигурациям, которые мы используем в Соединенных Штатах, но с небольшим отличием. Они используют конфигурацию напряжения 347/600, которая меняет местами черный и красный цвета. Вы можете найти пример, переключив падение напряжения на нашей странице Generator Docking Station.

  • Строка 1 — красный
  • Линия 2 – Черный
  • Линия 3 — Синий
  • Нейтральный – белый
  • Земля – зеленый

  Европейские (IEC) цветовые схемы электрических проводов

  Европейские цветовые коды электрических проводов немного отличаются от тех, к которым мы обычно привыкли здесь, в США. Однако это стандарт, которому следует практически весь остальной мир. Эти стандарты были установлены Международной электротехнической комиссией (МЭК) для параллельных цепей. Опять же, это включает в себя провода, подведенные от инженерных сетей к главному электрическому щиту к устройствам перегрузки по току, таким как автоматические выключатели, и по всей электрической системе для питания нагрузки.

  • Строка 1 — Коричневый
  • Линия 2 – Черный
  • Линия 3 – серый
  • Нейтральный – Синий
  • Земля — зеленый с желтой полосой

  Возможно, вы уже видели этот тип конфигурации на некоторых продуктах ATI, поскольку мы являемся международным бизнесом с несколькими офисами в Соединенных Штатах, которые часто поставляют нашу продукцию за границу. См. наши однофазные кабели генератора и панель camlock ниже, включая однофазные цвета IEC на 120 В.

  Вопросы по цветовым конфигурациям напряжения ATI

  Если после прочтения нашего блога у вас возникнут какие-либо вопросы, не стесняйтесь обращаться к нашим экспертам по портативным источникам питания, и мы будем рады предоставить дополнительные разъяснения по любой информации, касающейся электрического цвета. коды проводов и кабелей. Мы часто получаем запросы на индивидуальные цветовые коды для таких обстоятельств, как военные требования, и мы рады удовлетворить вас и предоставить вам именно то решение, которое вы ищете.
