Как перевести нанофарады в микрофарады. Какие формулы использовать для конвертации nF в μF. Почему важно уметь переводить единицы измерения емкости конденсаторов.
Основные единицы измерения электрической емкости
Электрическая емкость — это способность проводника накапливать электрический заряд. Основной единицей измерения емкости в системе СИ является фарад (Ф). Однако на практике чаще используются более мелкие единицы:
- микрофарад (мкФ) = 10^-6 Ф
- нанофарад (нФ) = 10^-9 Ф
- пикофарад (пФ) = 10^-12 Ф
Умение переводить между этими единицами очень важно при работе с электронными схемами и конденсаторами.
Как перевести нанофарады в микрофарады
Для перевода нанофарад в микрофарады используется следующая формула:
1 нФ = 0,001 мкФ
То есть, чтобы перевести значение из нанофарад в микрофарады, нужно разделить его на 1000.
Например:
- 100 нФ = 0,1 мкФ
- 470 нФ = 0,47 мкФ
- 1000 нФ = 1 мкФ
Обратный перевод: из микрофарад в нанофарады
Для обратного перевода из микрофарад в нанофарады используется формула:
1 мкФ = 1000 нФ
То есть значение в микрофарадах нужно умножить на 1000, чтобы получить эквивалент в нанофарадах.
Примеры:
- 0,1 мкФ = 100 нФ
- 0,47 мкФ = 470 нФ
- 1 мкФ = 1000 нФ
Зачем нужно уметь переводить единицы емкости
Умение переводить единицы измерения емкости важно по нескольким причинам:
- Маркировка на самих конденсаторах часто указывается в разных единицах
- При расчетах и подборе компонентов нужно оперировать одинаковыми единицами
- Это помогает лучше понимать порядки величин емкости в разных цепях
Поэтому навык быстрого перевода между нанофарадами, микрофарадами и другими единицами очень полезен для инженеров-электронщиков и радиолюбителей.
Типичные значения емкости конденсаторов
Для лучшего понимания порядков величин, приведем типичные значения емкости распространенных конденсаторов:
- Керамические конденсаторы: 1 пФ — 100 нФ
- Пленочные конденсаторы: 100 пФ — 10 мкФ
- Электролитические конденсаторы: 0,1 мкФ — 10000 мкФ
- Суперконденсаторы: 0,1 Ф — 3000 Ф
Как видим, диапазон значений очень широк — от пикофарад до тысяч фарад. Поэтому важно уметь свободно оперировать разными единицами измерения емкости.
Онлайн-калькуляторы для конвертации единиц емкости
Для быстрого и точного перевода между разными единицами емкости удобно пользоваться онлайн-калькуляторами. Вот несколько полезных ресурсов:
- Конвертер единиц емкости на сайте Calcus.ru
- Калькулятор перевода единиц на сайте Electronica.by
- Конвертер емкости на сайте Allcalc.ru
Такие калькуляторы позволяют мгновенно переводить значения между фарадами, микрофарадами, нанофарадами, пикофарадами и другими единицами.
Маркировка емкости на конденсаторах
При работе с реальными компонентами важно уметь расшифровывать маркировку емкости на корпусах конденсаторов. Существует несколько систем маркировки:
Буквенно-цифровая маркировка
Емкость указывается числом и буквой-множителем:
- p или pF — пикофарады
- n или nF — нанофарады
- µ или uF — микрофарады
Например, 100n = 100 нФ, 10µ = 10 мкФ.
Цифровой код
Используется трех- или четырехзначный код:
- Первые две (три) цифры — значащие цифры
- Последняя цифра — множитель (число нулей)

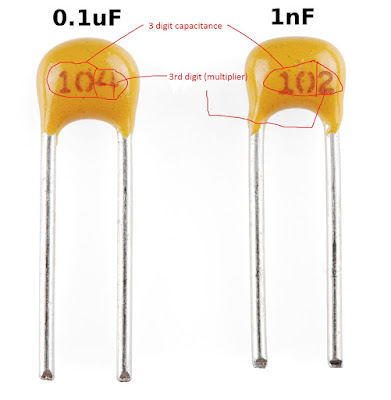

Например, 104 = 10 * 10^4 пФ = 100 нФ.
Цветовая маркировка
Применяется цветовая кодировка, аналогичная резисторам. Каждый цвет обозначает цифру или множитель.
Умение быстро расшифровывать такую маркировку очень полезно при работе с электронными компонентами.
Применение конденсаторов разной емкости
Конденсаторы различной емкости имеют свои области применения в электронике:
- Пикофарадные (1-1000 пФ) — в ВЧ цепях, генераторах
- Нанофарадные (1-1000 нФ) — в цепях развязки, фильтрации
- Микрофарадные (1-1000 мкФ) — в цепях питания, фильтрах
- Миллифарадные и выше — в импульсных источниках питания
Поэтому важно понимать соотношение между разными единицами емкости и уметь их конвертировать.
Часто задаваемые вопросы
Сколько нанофарад в одном микрофараде?
В одном микрофараде содержится 1000 нанофарад. То есть 1 мкФ = 1000 нФ.
Как перевести 470 нФ в мкФ?
Чтобы перевести 470 нФ в мкФ, нужно разделить на 1000: 470 / 1000 = 0,47 мкФ.
Что больше — 100 нФ или 0,1 мкФ?
Эти значения равны. 100 нФ = 0,1 мкФ, так как 1 мкФ = 1000 нФ.
Как читается обозначение 104 на конденсаторе?
Маркировка 104 означает 10 * 10^4 пФ = 100 000 пФ = 100 нФ = 0,1 мкФ.
Заключение
Умение свободно конвертировать между нанофарадами, микрофарадами и другими единицами емкости — важный навык для работы с электронными схемами. Зная базовые соотношения и используя онлайн-калькуляторы, можно легко выполнять необходимые преобразования. Это помогает правильно читать документацию, подбирать компоненты и выполнять расчеты цепей.
1 нанофарад сколько микрофарад
Random converter. Знаете ли вы, что у кондиционера, холодильника и системы охлаждения процессора с тепловыми трубками в вашем компьютере одинаковый принцип работы? Конденсаторы — устройства для накопления заряда в электронном оборудовании. Электрическая емкость — это величина, характеризующая способность проводника накапливать заряд, равная отношению электрического заряда к разности потенциалов между проводниками:.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Преобразовать нанофарад в микрофарад:
- Кодовая, цифровая маркировка конденсаторов
- Маркировка конденсаторов
- Маркировка и расшифровка конденсаторов.
- Обозначение конденсаторов, эмкость, пикофарад, нанофарад, микрофарад
- Маркировка конденсаторов
- Конденсатор
- Что измеряется в фарадах
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Пусковые и рабочие конденсаторы электромоторов. Различия, подключение, расчет.
Преобразовать нанофарад в микрофарад:
Конденсатор можно сравнить с небольшим аккумулятором, он умеет быстро накапливать электрическую энергию и так же быстро ее отдавать. Основной параметр конденсатора — это его емкость C. Важным свойством конденсатора, является то, что он оказывает переменному току сопротивление, чем больше частота переменного тока, тем меньше сопротивление.
Постоянный ток конденсатор не пропускает. Как и резисторы , конденсаторы бывают постоянной емкости и переменной емкости. Применение конденсаторы находят в колебательных контурах, различных фильтрах, для разделения цепей постоянного и переменного токов и в качестве блокировочных элементов. Основная единица измерения емкости — фарад Ф — это очень большая величина, которая на практике не применяется. В электронике используют конденсаторы емкостью от долей пикофарада пФ до десятков тысяч микрофарад мкФ.
На электрических принципиальных схемах конденсатор отображается в виде двух параллельных линий символизирующих его основные части: две обкладки и диэлектрик между ними. Возле обозначения конденсатора обычно указывают его номинальную емкость, а иногда его номинальное напряжение.
Номинальное напряжение — значение напряжения указанное на корпусе конденсатора, при котором гарантируется нормальная работа в течение всего срока службы конденсатора. Если напряжение в цепи будет превышать номинальное напряжение конденсатора, то он быстро выйдет из строя, может даже взорваться.
Рекомендуется ставить конденсаторы с запасом по напряжению, например: в цепи напряжение 9 вольт — нужно ставить конденсатор с номинальным напряжением 16 вольт или больше. Для работы в диапазоне звуковых частот, а так же для фильтрации выпрямленных напряжений питания, необходимы конденсаторы большой емкости. Называются такие конденсаторы — электролитическими.
В отличие от других типов электролитические конденсаторы полярны, это значит, что их можно включать только в цепи постоянного или пульсирующего напряжения и только в той полярности, которая указана на корпусе конденсатора.
Не выполнение этого условия приводит к выходу конденсатора из строя, что часто сопровождается взрывом. ТКЕ показывает относительное изменение емкости при изменении температуры на один градус. ТКЕ может быть положительным и отрицательным. По значению и знаку этого параметра конденсаторы разделяются на группы, которым присвоены соответствующие буквенные обозначения на корпусе.
Так же конденсаторы маркируют в нанофарадах нФ , 1 нанофарад равен пФ и микрофарадах мкФ :.
Если последовательно соединены два одинаковых конденсатора, то общая емкость равна половине емкости одного из них.
Кодовая, цифровая маркировка конденсаторов
Радиоактивный распад Радиация. Экспозиционная доза Радиация. Поглощённая доза Десятичные приставки Передача данных Типографика и обработка изображений Единицы измерения объема лесоматериалов Вычисление молярной массы Периодическая система химических элементов Д. Электрическая емкость — это величина, характеризующая способность проводника накапливать заряд, равная отношению электрического заряда к разности потенциалов между проводниками:. Здесь Q — электрический заряд, измеряется в кулонах Кл , — разность потенциалов, измеряется в вольтах В.
x 1,0. x x 1 микрофарад = μФ = μF: x микрофарады, nF нанофарады, pF пикофарады, Code /.
Маркировка конденсаторов
Для определения емкости используется физическая величина называемая — фарад Ф. Значение одного фарада для практически любой схемы будет просто огромным, поэтому маркировка конденсаторов более малыми единицами измерения. Чаще всего применяется величина мкФ mF. Для понимание перевода одной величины в другую, рассмотрим простой практический пример: На участке представленной ниже принципиальной схемы указаны конденсаторы: Спф, С,1мкф, Снф. Определим варианты емкостей, которые можно поставить, в место обозначенных по схеме. Как видим, все очень просто, главное знать элементарную математику. Теперь, если нам необходимо заменить неисправный радиокомпонент, можно легко подобрать нужный номинал. В случае больших габаритов этих радиокомпонентов значение емкости наносится прямо на корпус, но здесь имеется парочка интересных особенностей:.
Маркировка и расшифровка конденсаторов.
Частота Эквивалентная доза Экспозиционная доза Электрическая эластичность Электрический дипольный момент Электрический заряд Электрический ток Электрическое напряжение Электрическое сопротивление Электрической проводимости Энергия Яркость Ёмкость.
Введите величину для перевода. После отображения результата операции и всякий раз, когда это уместно, появляется опция округления результата до определенного количества знаков после запятой. После этого он преобразует введенное значение во все соответствующие единицы измерения, которые ему известны.
By zhukmaker , December 26, in Начинающим. Мы принимаем формат Sprint-Layout 6!
Обозначение конденсаторов, эмкость, пикофарад, нанофарад, микрофарад
При сборке самодельных электронных схем поневоле сталкиваешься с подбором необходимых конденсаторов. Притом, для сборки устройства можно использовать конденсаторы уже бывшие в употреблении и поработавшие какое-то время в радиоэлектронной аппаратуре. Естественно, перед вторичным использованием необходимо проверить конденсаторы , особенно электролитические , которые сильнее подвержены старению. При подборе конденсаторов постоянной ёмкости необходимо разбираться в маркировке этих радиоэлементов, иначе при ошибке собранное устройство либо откажется работать правильно, либо вообще не заработает.
Встаёт вопрос, как прочитать маркировку конденсатора?
Маркировка конденсаторов
Конденсаторы являются второй, по распространенности и степени использования, после резисторов, деталью в электронных схемах. Действительно, в любом электронном устройстве, будь то мультивибратор на 2 транзисторах или материнская плата компьютера, во всех них находят применение эти радиоэлементы. Конденсатор обладает свойством накапливать заряд и впоследствии отдавать его. Простейший конденсатор представляет собой 2 пластины, разделенные тонким слоем диэлектрика. Емкостное сопротивление конденсатора зависит от его емкости и частоты тока.

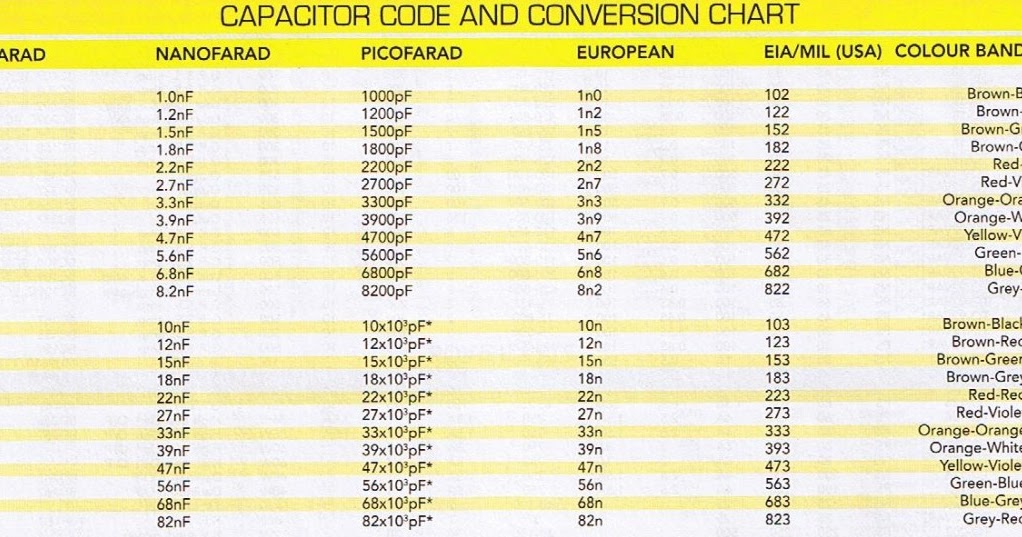

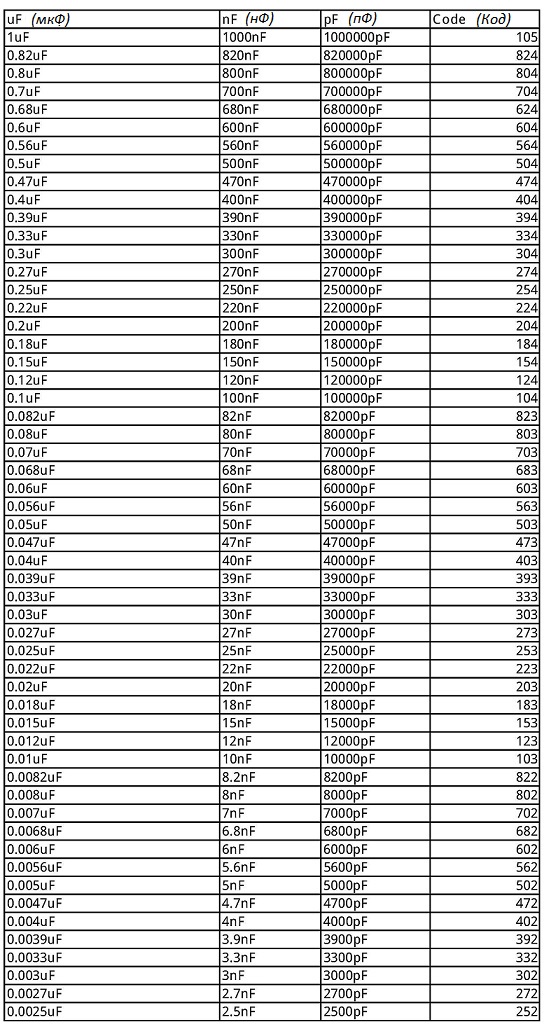

Код. Емкость. Пикофарады (пФ ; pF). Нанофарады (нФ ; nF). Микрофарады ( мкФ). 1,0. 0, 1,5. 0, 2,2. 0, 3,3. 0,
Конденсатор
Кроме буквенно-цифровой маркировки применяется способ цифровой маркировки тремя или четырьмя цифрами по стандартам IEC табл. При таком способе маркировки первые две или три цифры обозначают значение емкости в пикофарадах пФ , а последняя цифра — количество нулей.
При маркировке емкостей конденсаторов в микрофарадах применяется цифровая маркировка: 1 — 1 мкФ, 10 — 10 мкФ, — мкФ.
Что измеряется в фарадах
ВИДЕО ПО ТЕМЕ: Подбор рабочего конденсатора к трехфазному электродвигателю.
Такое написание обозначения сохраняется и в обозначениях производных единиц, образованных с использованием фарада. В Международную систему единиц фарад введён решением XI Генеральной конференции по мерам и весам в году, одновременно с принятием системы СИ в целом [2]. В фарадах измеряют электрическую ёмкость проводников , то есть их способность накапливать электрический заряд. Например, в фарадах и производных единицах измеряют: ёмкость кабелей, конденсаторов , межэлектродные ёмкости различных приборов.
Регистрация Вход.
Маркировка конденсаторов. Маркировка тремя цифрами. В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах.
Маркировка четырьмя цифрами. Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Буквенно-цифровая маркировка. При такой маркировке буква указывает на десятичную запятую и обозначение мкФ, нФ, пФ , а цифры — на значение емкости:.
Раздел недели: Символы и обозначения оборудования на чертежах и схемах Техническая информация тут. Перевод единиц измерения величин Таблицы числовых значений Алфавиты, номиналы, единицы тут Математический справочник Физический справочник Химический справочник Материалы Рабочие среды Оборудование Инженерное ремесло Инженерные системы Технологии и чертежи Личная жизнь инженеров Калькуляторы. Поставщики оборудования.
Преобразуване на µF в nF (микрофарад в нанофарад)
микрофарад е равен нанофарад
Категория на измерване:Байт / БитБройна системаВремеВъртящ моментГотварство / РецептиДинамичен вискозитетДължина / РазстояниеЕквивалентна дозаЕкспозиционната дозаЕлектрическа проводимостЕлектрическа твърдостЕлектрически зарядЕлектрически капацитетЕлектрически потенциалЕлектрически токЕлектрическият диполен момент Електрическо съпротивлениеЕмисии на CO2ЕнергияИндуктивностИнтензитет на светлинатаКаталитична активностКинематичен вискозитетКоличество веществоМагнитен потокМагнитна индукцияМагнитодвижеща силаМаса / ТеглоМасов дебитМоларен обемМоларна масаМоларната концентрацияМощностМощност на дозатаМузикален интервалНаляганеНапрегнатост на магнитното полеНефтен еквивалентобемОбемен дебитОсветеностПлощПлътностПовърхностно напрежениеПогълната дозаПредставки SIпродукт с дължина на дозатапродукт с площ на дозатаПроизводителност на компютри (FLOPS)Производителност на компютри (IPS)Пространствен ъгълРавнинен ъгълРадиоактивностРазмер на шрифт (CSS)Разход на горивоСветлинен потокСветлинна енергияСилаСилата на звукаСкоростСкорост на даннитеСкоростта на въртенеТегло на тъканта (Текстил)Текстилни измерванияТемператураУскорениечасти на .
Оригинална стойност:
Оригинална единица:абфарад [abF]гигафарад [GF]килофарад [kF]мегафарад [MF]микрофарад [µF]милифарад [mF]нанофарад [nF]пикофарад [pF]статфарад [statF]терафарад [TF]фарад [F]фемтофарад [fF]C/V
Целева единица:абфарад [abF]гигафарад [GF]килофарад [kF]мегафарад [MF]микрофарад [µF]милифарад [mF]нанофарад [nF]пикофарад [pF]статфарад [statF]терафарад [TF]фарад [F]фемтофарад [fF]C/V
Числа в научен формат
Директен линк към този калкулатор:
https://www.preobrazuvane-na-edinitsite.info/preobrazuvane+na+mikrofarad+v+nanofarad.php
Колко нанофарад правят 1 микрофарад?
1 микрофарад [µF] = 1 000 нанофарад [nF] — Калкулатор за мерни единици, който може да се използва за преобразуване на микрофарад в нанофарад и др.
- Изберете подходящата категория от списъка за избор, в този случай ‘Електрически капацитет’.
), скоби и π (pi). - От списъка за избор изберете единицата, която съответства на стойността, която искате да преобразувате, в този случай ‘микрофарад [µF]’.
- Накрая изберете единицата, към която искате да се преобразува стойността, в този случай ‘нанофарад [nF]’.
- След като се появи резултатът, имате възможност да го закръглите до число с десетичен знак, ако има смисъл от това.
), скоби и π (pi).
С този калкулатор е възможно да въведете стойност, която да преобразувате заедно с оригиналната мерна единица; например ‘817 микрофарад’. При това можете да използвате пълното име на единицата или абревиатурата йнапример ‘микрофарад’ или ‘µF’. След това калкулаторът определя категорията на мерната единица, която трябва да бъде преобразувана, в този случай ‘Електрически капацитет’. Той преобразува въведената стойност във всички известни и подходящи единици. В получения списък ще намерите и преобразуването, която първоначално сте търсили. Друг вариант е стойността, която трябва да преобразувате, да бъде въведена както следва: ’23 µF в nF‘ или ’10 µF е равен nF‘ или ’74 микрофарад -> нанофарад‘ или ’27 µF = nF‘ или ’61 микрофарад в nF‘ или ’34 µF в нанофарад‘ или ‘1 микрофарад е равен нанофарад‘.
3′. Мерните единици, комбинирани по този начин, естествено си пасват и добиват смисъл във въпросната комбинация.
Ако до ‘Числа в научен формат’ е поставена отметка, ще се покаже експоненциален отговор. Например 3,841 599 965 041 4×1025. За да бъде представено в тази форма, числото ще бъде сегментирано в експонент тук 25 и като действително число тук 3,841 599 965 041 4. За устройства с ограничени възможности за показване на числа, като например джобни калкулатори, също се намира начин за изписване на числата, като 3,841 599 965 041 4E+25. По-специално това помага много големи и много малки числа да стават по-лесни за разчитане. Ако на това място няма отметка, резултатът се появява по обичайния начин на изписване на цифрите. В такъв случай горният пример би изглеждал така: 38 415 999 650 414 000 000 000 000. Независимо от начина на изобразяване на резултатите, максималната точност на този калкулатор е 14 места. Това би трябвало да е достатъчно прецизно за повечето ситуации, в които ще бъде приложен.
Конвертер длины и расстояния Конвертер массы Конвертер мер объема сыпучих продуктов и продуктов питания Конвертер площади Конвертер объема и единиц измерения в кулинарных рецептах Конвертер температуры Конвертер давления, механического напряжения, модуля Юнга Конвертер энергии и работы Конвертер мощности Конвертер силы Конвертер времени Конвертер линейной скорости Плоский угол Конвертер тепловой эффективности и топливной экономичности Конвертер чисел в различных системах счисления Конвертер единиц измерения количества информации Курсы валют Размеры женской одежды и обуви Размеры мужской одежды и обуви Конвертер угловой скорости и частоты вращения Конвертер ускорения Конвертер углового ускорения Конвертер плотности Конвертер удельного объема Конвертер момента инерции Конвертер момента силы Конвертер вращающего момента Конвертер удельной теплоты сгорания (по массе) Конвертер плотности энергии и удельной теплоты сгорания топлива (по объему) Конвертер разности температур Конвертер коэффициента теплового расширения Конвертер термического сопротивления Конвертер удельной теплопроводности Конвертер удельной теплоёмкости Конвертер энергетической экспозиции и мощности теплового излучения Конвертер плотности теплового потока Конвертер коэффициента теплоотдачи Конвертер объёмного расхода Конвертер массового расхода Конвертер молярного расхода Конвертер плотности потока массы Конвертер молярной концентрации Конвертер массовой концентрации в растворе Конвертер динамической (абсолютной) вязкости Конвертер кинематической вязкости Конвертер поверхностного натяжения Конвертер паропроницаемости Конвертер паропроницаемости и скорости переноса пара Конвертер уровня звука Конвертер чувствительности микрофонов Конвертер уровня звукового давления (SPL) Конвертер уровня звукового давления с возможностью выбора опорного давления Конвертер яркости Конвертер силы света Конвертер освещённости Конвертер разрешения в компьютерной графике Конвертер частоты и длины волны Оптическая сила в диоптриях и фокусное расстояние Оптическая сила в диоптриях и увеличение линзы (×) Конвертер электрического заряда Конвертер линейной плотности заряда Конвертер поверхностной плотности заряда Конвертер объемной плотности заряда Конвертер электрического тока Конвертер линейной плотности тока Конвертер поверхностной плотности тока Конвертер напряжённости электрического поля Конвертер электростатического потенциала и напряжения Конвертер электрического сопротивления Конвертер удельного электрического сопротивления Конвертер электрической проводимости Конвертер удельной электрической проводимости Электрическая емкость Конвертер индуктивности Конвертер Американского калибра проводов Уровни в dBm (дБм или дБмВт), dBV (дБВ), ваттах и др. 1 нанофарад [нФ] = 0,001 микрофарад [мкФ] Исходная величина Преобразованная величина фарад эксафарад петафарад терафарад гигафарад мегафарад килофарад гектофарад декафарад децифарад сантифарад миллифарад микрофарад нанофарад пикофарад фемтофарад аттофарад кулон на вольт абфарад единица емкости СГСМ статфарад единица емкости СГСЭ Логарифмические единицыОбщие сведенияЭлектрическая емкость — это величина, характеризующая способность проводника накапливать заряд, равная отношению электрического заряда к разности потенциалов между проводниками: C = Q/∆φ Здесь Q — электрический заряд, измеряется в кулонах (Кл), — разность потенциалов, измеряется в вольтах (В). В системе СИ электроемкость измеряется в фарадах (Ф). Данная единица измерения названа в честь английского физика Майкла Фарадея. Фарад является очень большой емкостью для изолированного проводника. Так, металлический уединенный шар радиусом в 13 радиусов Солнца имел бы емкость равную 1 фарад. А емкость металлического шара размером с Землю была бы примерно 710 микрофарад (мкФ). Так как 1 фарад — очень большая емкость, поэтому используются меньшие значения, такие как: микрофарад (мкФ), равный одной миллионной фарада; нанофарад (нФ), равный одной миллиардной; пикофарад (пФ), равный одной триллионной фарада. В системе СГСЭ основной единицей емкости является сантиметр (см). 1 сантиметр емкости — это электрическая емкость шара с радиусом 1 сантиметр, помещенного в вакуум. СГСЭ — это расширенная система СГС для электродинамики, то есть, система единиц в которой сантиметр, грам, и секунда приняты за базовые единицы для вычисления длины, массы и времени соответственно. В расширенных СГС, включая СГСЭ, некоторые физические константы приняты за единицу, чтобы упростить формулы и облегчить вычисления. Использование емкостиКонденсаторы — устройства для накопления заряда в электронном оборудованииПонятие электрической емкости относится не только к проводнику, но и к конденсатору.
Конденсатор — система двух проводников, разделенных диэлектриком или вакуумом. В простейшем варианте конструкция конденсатора состоит из двух электродов в виде пластин (обкладок). Конденсатор (от лат. condensare — «уплотнять», «сгущать») — двухэлектродный прибор для накопления заряда и энергии электромагнитного поля, в простейшем случае представляет собой два проводника, разделённые каким-либо изолятором. Например, иногда радиолюбители при отсутствии готовых деталей изготавливают подстроечные конденсаторы для своих схем из отрезков проводов разного диаметра, изолированных лаковым покрытием, при этом более тонкий провод наматывается на более толстый. Регулируя число витков, радиолюбители точно настраивают контура аппаратуры на нужную частоту. Примеры изображения конденсаторов на электрических схемах приведены на рисунке. Историческая справкаЕще 275 лет назад были известны принципы создания конденсаторов. Так, в 1745 г. в Лейдене немецкий физик Эвальд Юрген фон Клейст и нидерландский физик Питер ван Мушенбрук создали первый конденсатор — «лейденскую банку» — в ней диэлектриком были стенки стеклянной банки, а обкладками служили вода в сосуде и ладонь экспериментатора, державшая сосуд. Такая «банка» позволяла накапливать заряд порядка микрокулона (мкКл). После того, как ее изобрели, с ней часто проводили эксперименты и публичные представления. Для этого банку сначала заряжали статическим электричеством, натирая ее. После этого один из участников прикасался к банке рукой, и получал небольшой удар током. Известно, что 700 парижских монахов, взявшись за руки, провели лейденский эксперимент. В тот момент, когда первый монах прикоснулся к головке банки, все 700 монахов, сведенные одной судорогой, с ужасом вскрикнули. В Россию «лейденская банка» пришла благодаря русскому царю Петру I, который познакомился с Мушенбруком во время путешествий по Европе, и подробнее узнал об экспериментах с «лейденской банкой». В дальнейшем конденсаторы усовершенствовались и становились меньше, а их емкость — больше. Конденсаторы широко применяются в электронике. Например, конденсатор и катушка индуктивности образуют колебательный контур, который может быть использован для настройки приемника на нужную частоту. Существует несколько типов конденсаторов, отличающихся постоянной или переменной емкостью и материалом диэлектрика. Примеры конденсаторовПромышленность выпускает большое количество типов конденсаторов различного назначения, но главными их характеристиками являются ёмкость и рабочее напряжение. Типичные значение ёмкости конденсаторов изменяются от единиц пикофарад до сотен микрофарад, исключение составляют ионисторы, которые имеют несколько иной характер формирования ёмкости – за счёт двойного слоя у электродов – в этом они подобны электрохимическим аккумуляторам. Вторым по важности параметром конденсаторов является его рабочее напряжение . Превышение этого параметра может привести к выходу конденсатора из строя, поэтому при построении реальных схем принято применять конденсаторы с удвоенным значением рабочего напряжения. Для увеличения значений ёмкости или рабочего напряжения используют приём объединения конденсаторов в батареи. При последовательном соединении двух однотипных конденсаторов рабочее напряжение удваивается, а суммарная ёмкость уменьшается в два раза. При параллельном соединении двух однотипных конденсаторов рабочее напряжение остаётся прежним, а суммарная ёмкость увеличивается в два раза. Третьим по важности параметром конденсаторов является температурный коэффициент изменения ёмкости (ТКЕ) . В зависимости от назначения использования, конденсаторы подразделяются на конденсаторы общего назначения, требования к параметрам которых некритичны, и на конденсаторы специального назначения (высоковольтные, прецизионные и с различными ТКЕ). Маркировка конденсаторовПодобно резисторам, в зависимости от габаритов изделия, может применяться полная маркировка с указанием номинальной ёмкости, класса отклонения от номинала и рабочего напряжения. Для малогабаритных исполнений конденсаторов применяют кодовую маркировку из трёх или четырёх цифр, смешанную цифро-буквенную маркировку и цветовую маркировку. Соответствующие таблицы пересчёта маркировок по номиналу, рабочему напряжению и ТКЕ можно найти в Интернете, но самым действенным и практичным методом проверки номинала и исправности элемента реальной схемы остаётся непосредственное измерение параметров выпаянного конденсатора с помощью мультиметра. Предупреждение: поскольку конденсаторы могут накапливать большой заряд при весьма высоком напряжении, во избежание поражения электрическим током необходимо перед измерением параметров конденсатора разряжать его, закоротив его выводы проводом с высоким сопротивлением внешней изоляции. Лучше всего для этого подходят штатные провода измерительного прибора. Оксидные конденсаторы: данный тип конденсатора обладает большой удельной емкостью, то есть, емкостью на единицу веса конденсатора. Одна обкладка таких конденсаторов представляет собой обычно алюминиевую ленту, покрытую слоем оксида алюминия. Второй обкладкой служит электролит. Так как оксидные конденсаторы имеют полярность, то принципиально важно включать такой конденсатор в схему строго в соответствии с полярностью напряжения. Твердотельные конденсаторы: в них вместо традиционного электролита в качестве обкладки используется органический полимер, проводящий ток, или полупроводник. Переменные конденсаторы: емкость может меняться механическим способом, электрическим напряжением или с помощью температуры. Пленочные конденсаторы: диапазон емкости данного типа конденсаторов составляет примерно от 5 пФ до 100 мкФ. Имеются и другие типы конденсаторов. ИонисторыВ наши дни популярность набирают ионисторы. Ионистор (суперконденсатор) — это гибрид конденсатора и химического источника тока, заряд которого накапливается на границе раздела двух сред — электрода и электролита. Начало созданию ионисторов было положено в 1957 году, когда был запатентован конденсатор с двойным электрическим слоем на пористых угольных электродах. Двойной слой, а также пористый материал помогли увеличить емкость такого конденсатора за счет увеличения площади поверхности. В дальнейшем эта технология дополнялась и улучшалась. На рынок ионисторы вышли в начале восьмидесятых годов прошлого века. С появлением ионисторов появилась возможность использовать их в электрических цепях в качестве источников напряжения. Такие суперконденсаторы имеют долгий срок службы, малый вес, высокие скорости зарядки-разрядки. Ионисторы применяются в автомобилях Формулы-1. В системах рекуперации энергии, при торможении вырабатывается электроэнергия, которая накапливается в маховике, аккумуляторах или ионисторах для дальнейшего использования. В бытовой электронике ионисторы применяются для стабилизации основного питания и в качестве резервного источника питания таких приборов как плееры, фонари, в автоматических коммунальных счетчиках и в других устройствах с батарейным питанием и изменяющейся нагрузкой, обеспечивая питание при повышенной нагрузке. В общественном транспорте применение ионисторов особенно перспективно для троллейбусов, так как становится возможна реализация автономного хода и увеличения маневренности; также ионисторы используются в некоторых автобусах и электромобилях. Электрические автомобили в настоящем времени выпускают многие компании, например: General Motors, Nissan, Tesla Motors, Toronto Electric. Университет Торонто совместно с компанией Toronto Electric разработали полностью канадский электромобиль A2B. В нем используются ионисторы вместе с химическими источниками питания, так называемое гибридное электрическое хранение энергии. Двигатели данного автомобиля питаются от аккумуляторов весом 380 килограмм. Также для подзарядки используются солнечные батареи, установленные на крыше электромобиля. Емкостные сенсорные экраныВ современных устройствах все чаще применяются сенсорные экраны, которые позволяют управлять устройствами путем прикосновения к панелям с индикаторами или экранам. Сенсорные экраны бывают разных типов: резистивные, емкостные и другие. Они могут реагировать на одно или несколько одновременных касаний. Принцип работы емкостных экранов основывается на том, что предмет большой емкости проводит переменный ток. Поверхностно-емкостные экраныТаким образом, поверхностно-емкостный сенсорный экран представляет собой стеклянную панель, покрытую прозрачным резистивным материалом. В качестве резистивного материала обычно применяется имеющий высокую прозрачность и малое поверхностное сопротивление сплав оксида индия и оксида олова. Электроды, подающие на проводящий слой небольшое переменное напряжение, располагаются по углам экрана. При касании к такому экрану пальцем появляется утечка тока, которая регистрируется в четырех углах датчиками и передается в контроллер, который определяет координаты точки касания. Преимущество таких экранов заключается в долговечности (около 6,5 лет нажатий с промежутком в одну секунду или порядка 200 млн. нажатий). Они обладают высокой прозрачностью (примерно 90%). Благодаря этим преимуществам, емкостные экраны уже с 2009 года активно начали вытеснять резистивные экраны. Недостаток емкостных экранов заключается в том, что они плохо работают при отрицательных температурах, есть трудности с использованием таких экранов в перчатках. Проекционно-емкостные экраныПомимо поверхностно-емкостных экранов, существуют проекционно-емкостные экраны. Их отличие заключается в том, что на внутренней стороне экрана нанесена сетка электродов. Электрод, к которому прикасаются, вместе с телом человека образует конденсатор. Благодаря сетке, можно получить точные координаты касания. Проекционно-емкостный экран реагирует на касания в тонких перчатках. Проекционно-емкостные экраны также обладают высокой прозрачностью (около 90%). Они долговечны и достаточно прочные, поэтому их широко применяют не только в персональной электронике, но и в автоматах, в том числе установленных на улице. Вы затрудняетесь в переводе единицы измерения с одного языка на другой? Коллеги готовы вам помочь. Опубликуйте вопрос в TCTerms и в течение нескольких минут вы получите ответ. | ||
Петр I учредил в России Академию наук, и заказал Мушенбруку разнообразные приборы для Академии наук.
Суперконденсаторы на основе нанотрубок имеют чрезвычайно развитую поверхность электродов. У этих типов конденсаторов типичные значения ёмкости составляют десятки фарад, и в некоторых случаях они способны заменить в качестве источников тока традиционные электрохимические аккумуляторы.
Он даёт представление об изменении ёмкости в условиях изменения температур.
В перспективе данный вид конденсаторов может заменить обычные аккумуляторы. Основными недостатками ионисторов является меньшая, чем у электрохимических аккумуляторов удельная энергия (энергия на единицу веса), низкое рабочее напряжение и значительный саморазряд.
В данном случае этим предметом является тело человека.
Если проводящее покрытие расположено на внешней поверхности, то экран является достаточно уязвимым, поэтому емкостные экраны применяются лишь в тех устройствах, которые защищены от непогоды.
То есть правильно сказать так: «конденсатор имеет ёмкость 1 мкФ», но некорректно сказать: «замени на плате вон ту ёмкость». Вас, конечно, поймут, но лучше соблюдать «правила хорошего тона».
Если приложить к обкладкам конденсатора слишком высокое напряжение, слой диэлектрика может быть нарушен. Поэтому каждый конденсатор имеет такой параметр, как номинальное напряжение. При эксплуатации напряжение на конденсаторе не должно превышать номинального. Но лучше, когда номинальное напряжение конденсатора несколько выше напряжения в схеме. То есть, например, в схеме с напряжением 16В могут работать конденсаторы с номинальным напряжением 16В (в крайнем случае), 25В, 50В и выше. Но нельзя ставить в эту схему конденсатор с номинальным напряжением 10В. Конденсатор может выйти из строя, причём часто это происходит с неприятным хлопком и выбросом едкого дыма.
Впрочем, это уже сделали некоторые другие авторы, поэтому я расскажу только самое необходимое: конденсаторы бывают неполярные и полярные (электролитические).
Метка полярности всегда маркируется на корпусе конденсатора. Это может быть либо значок «+», но чаще всего в современных конденсаторах полосой на корпусе маркируется вывод «минус». Другой, вспомогательный способ определения полярности: плюсовой вывод конденсатора длиннее, но ориентироваться на этот признак можно только до того, как выводы радиодетали обрезаны.
Всё зависит от назначения устройства и особенностей конкретного прибора. На принципиальных схемах этот параметр, как правило, не указывается.
е 0,47 мкФ. Для M10C — 0,1 мкФ. Получается, что конденсаторы с маркировкой M10С и 100nJ обладают одинаковой ёмкостью. Различия лишь в записи.
Запись 221 означает 220 пФ, а запись 220 – 22 пФ. Если же в маркировке используется код из четырёх цифр, то первые три цифры – числовое значение величины номинала, а последняя, четвёртая – количество нулей. Так при 4722, ёмкость равна 47200 пФ – 47,2 нФ. Думаю, с этим разобрались.
Буква, обозначающая допуск указывается после значения номинальной ёмкости, вот так 22nK , 220nM , 470nJ .| Д опуск в % | Б уквенное обозначение | |
| лат. | рус. | |
| ± 0,05p | A | |
| ± 0,1p | B | Ж |
| ± 0,25p | C | У |
| ± 0,5p | D | Д |
| ± 1,0 | F | Р |
| ± 2,0 | G | Л |
| ± 2,5 | H | |
| ± 5,0 | J | И |
| ± 10 | K | С |
| ± 15 | L | |
| ± 20 | M | В |
| ± 30 | N | Ф |
-0. ..+100 | P | |
| -10…+30 | Q | |
| ± 22 | S | |
| -0…+50 | T | |
| -0…+75 | U | Э |
| -10…+100 | W | Ю |
| -20…+5 | Y | Б |
| -20…+80 | Z | А |
Маркировка конденсаторов по рабочему напряжению.

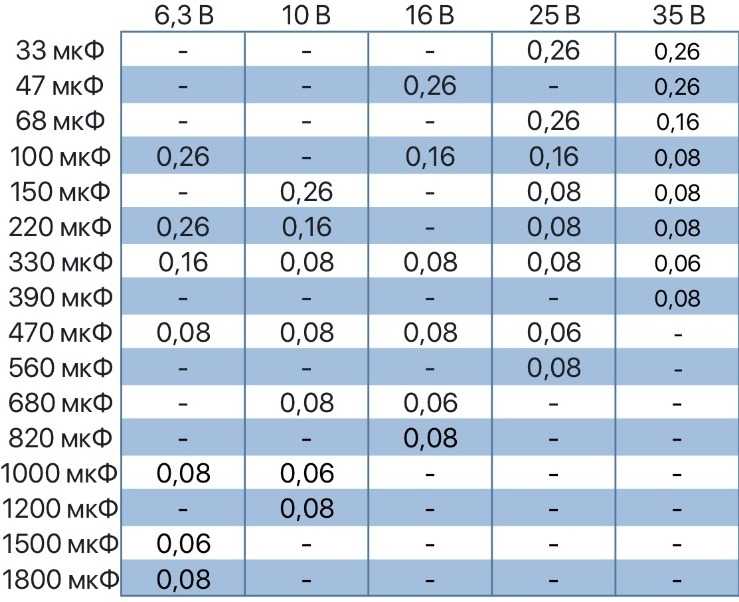

Немаловажным параметром конденсатора также является допустимое рабочее напряжение. Его стоит учитывать при сборке самодельной электроники и ремонте бытовой радиоаппаратуры. Так, например, при ремонте компактных люминесцентных ламп необходимо подбирать конденсатор на соответствующее напряжение при замене вышедших из строя.
Не лишним будет брать конденсатор с запасом по рабочему напряжению.
Обычно, значение допустимого рабочего напряжения указывается после номинальной ёмкости и допуска. Обозначается в вольтах с буквы В (старая маркировка), и V (новая). Например, так: 250В, 400В, 1600V, 200V. В некоторых случаях, буква V опускается.
Иногда применяется кодирование латинской буквой. Для расшифровки следует пользоваться таблицей буквенного кодирования рабочего напряжения.
| Н оминальное рабочее напряжение , B | Б уквенный код |
| 1,0 | I |
| 1,6 | R |
| 2,5 | M |
| 3,2 | A |
| 4,0 | C |
| 6,3 | B |
| 10 | D |
| 16 | E |
| 20 | F |
| 25 | G |
| 32 | H |
| 40 | S |
| 50 | J |
| 63 | K |
| 80 | L |
| 100 | N |
| 125 | P |
| 160 | Q |
| 200 | Z |
| 250 | W |
| 315 | X |
| 350 | T |
| 400 | Y |
| 450 | U |
| 500 | V |
Таким образом, мы узнали, как определить ёмкость конденсатора по маркировке, а также по ходу дела познакомились с его основными параметрами.
Маркировка импортных конденсаторов отличается, но во многом соответствует изложенной.
Как неотъемлемые элементы всех без исключения электрических схем конденсаторы отличаются большим разнообразием вариантов конструктивного исполнения. Они выпускаются многими производителями по всему миру с применением различных технологий. Как следствие, маркировка имеет множество вариантов в соответствии с внутренними стандартами производителя, что делает попытки расшифровывать обозначения трудной задачей.
Зачем нужна маркировка
Задачей маркировки стоит соответствие каждого конкретного элемента определенным значениям рабочей характеристики. Маркировка конденсаторов включает в себя следующее:
- собственно, емкость – основная характеристика;
- максимально допустимое значение напряжения;
- температурный коэффициент емкости;
- допустимое отклонение емкости от номинального значения;
- полярность;
- год выпуска.
Максимальное значение напряжения важно тем, что при превышении его значения происходят необратимые изменения в элементе, вплоть до его разрушения.
Температурный коэффициент емкости (ТКЕ) характеризует изменение ёмкости при колебаниях температуры окружающей среды или корпуса элемента. Данный параметр крайне важен, когда конденсатор используется в частотозадающих цепях или в качестве элемента фильтра.
Допустимое отклонение означает точность, с которой возможно отклонение номинальной емкости конденсаторов.
Полярность подключения в основном характерна для электролитических конденсаторов. Несоблюдение полярности включения, в лучшем случае, приведет к тому, что реальная ёмкость элемента будет сильно занижена, а в реальности элемент практически мгновенно выйдет из строя из-за механического разрушения в результате перегрева или электрического пробоя.
Наибольшее отличие в принципах маркировки конденсаторов наблюдается в радиоэлементах, выпущенных за рубежом и предприятиями на постсоветском пространстве. Все предприятия бывшего СССР и те, что продолжают работать сейчас, кодируют выпускаемую продукцию по единому стандарту с небольшими отличиями.
Маркировка отечественных конденсаторов
Многие отечественные радиоэлементы отличаются максимально полной маркировкой, при чтении которой можно почерпнуть большинство возможных характеристик элемента.
Емкость
На первом месте стоит основная характеристика – электрическая емкость. Она имеет буквенно-цифровое обозначение. Для букв применяются следующие символы латинского, греческого или русского алфавита:

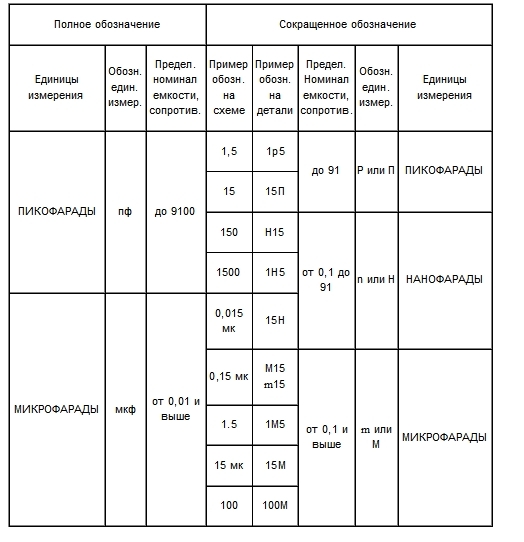

- p или П – пикофарада, 1 pF = 10-3 nF = 10-6 μF = 10-9 mF = 10-12 F;
- n или Н – нанофарада, 1 nF = 10-3 μF = 10-6 mF = 10-9 F;
- μ или М – микрофарада, 1 μF = 10-3 mF = 10-6 F;
- m или И – миллифарада, 1 mF = 10-3 F;
- F или Ф – фарада.

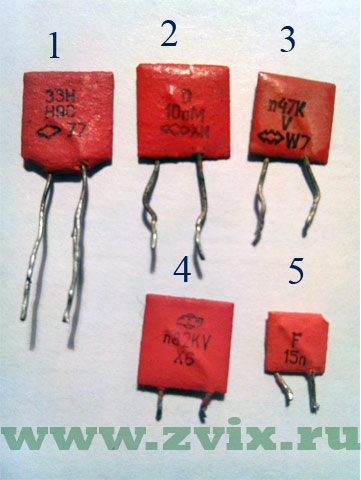

Буква, обозначающая величину, ставится на месте запятой в дробном обозначении. Например:
- 2n2 = 2.2 нанофарад или 2200 пикофарад;
- 68n = 68 нанофарад или 0,068 микрофарад;
- 680n или μ68 = 0.68 микрофарад.
Обратите внимание! Обозначение емкости в миллифарадах встречается крайне редко, а такая величина как фарада является очень большой и также не имеет особого распространения.
Допустимое отклонение
Значения ёмкостей, указанные на корпусе, не всегда соответствует реальному значению. Это отклонение характеризует точность изготовления детали и определения его номинала. Величина разброса параметров может быть от тысячных долей процента у прецизионных деталей до десятков процентов у электролитических конденсаторов, предназначенных для фильтрации пульсаций в цепях питания, где точные цифры не имеют особого значения.
Величина допустимого отклонения обозначается буквами латинского алфавита или русскими буквами у радиодеталей старых годов выпуска.
Температурный коэффициент емкости
Маркировка ТКЕ довольно сложна, а поскольку данная величина критична в основном для малогабаритных элементов времязадающих цепей, то возможна как цветная кодировка, так и использование буквенных обозначений или комбинации обоих типов. Таблица возможных вариантов значений встречается в любом справочнике по отечественным радиокомпонентам.
Многие керамические конденсаторы, как и плёночные, имеют определенные нюансы в маркировке ТКЕ.
Данные случаи оговариваются ГОСТами на соответствующие элементы.
Номинальное напряжение
Напряжение, при котором сохраняется работоспособность элемента с сохранением характеристик в заданных пределах, называется номинальным. Обычно обозначается верхний порог номинального напряжения, превышать который запрещается ввиду возможного выхода элемента из строя.
В зависимости от габаритов, возможны варианты как цифрового, так и буквенного обозначения номинального напряжения. Если позволяют габариты корпуса, то напряжение до 800 В обозначается в единицах вольт с символом V (или В для старых конденсаторов) или без него. Более высокие значения наносятся на корпус в виде единиц киловольт с обозначением символами kV или кВ.
Малогабаритные конденсаторы имеют кодированное буквенное обозначение напряжения, для чего используются буквы латинского алфавита, каждая из которых соответствует определенной величине напряжения.
Год и месяц выпуска
Дата производства также имеет буквенное обозначение.
Каждому году соответствует буква латинского алфавита. Месяцы с января по сентябрь обозначаются цифрой, соответственно, от 1 до 9, октябрю соответствует 0, ноябрю буква N, декабрю – D.
Обратите внимание! Кодированное обозначение года выпуска одинаково с другими радиоэлементами.
Расположение маркировки на корпусе
Маркировка керамических конденсаторов в первой строке на корпусе имеет значение емкости. В той же строке без каких-либо разделительных знаков или, если не позволяют габариты, под обозначением емкости наносится значение допуска.
Подобным же методом наносится маркировка пленочных конденсаторов.
Дальнейшее расположение элементов регламентируется ГОСТ или ТУ на каждый конкретный тип элементов.
Цветовая маркировка отечественных радиоэлементов
С распространением линий автоматического монтажа нашла применение цветовая маркировка конденсаторов. Наибольшее распространение получила четырехцветная маркировка при помощи цветных полос.
Первые две полосы означают номинальную емкость в пикофарадах и множитель, третья полоса – допустимое отклонение, четвертая – номинальное напряжение. Например, на корпусе имеется желтая, голубая, зеленая и фиолетовая полосы. Следовательно, элемент имеет такие характеристики: емкость – 22*106 пикофарад (22 μF), допустимое отклонение от номинала – ±5%, номинальное напряжение – 50 В.
Первая цветная полоса (в данном случае, которая имеет желтый цвет) делается более широкой или располагается ближе к одному из выводов. Также следует ориентироваться по цвету крайних полос. Такой цвет, как серебряный, золотой и черный, не может быть первым, поскольку обозначает множитель или ТКЕ.
Маркировка конденсаторов импортного производства
Для обозначения импортных, а в последние годы и отечественных радиоэлементов приняты рекомендации стандарта IEC, согласно которому на корпусе радиоэлемента наносится кодовая маркировка из трех цифр. Первые две цифры кода обозначают емкость в пикофарадах, третья цифра – число нулей.
Например, цифры 476 означают емкость 47000000 pF (47 μF). Если емкость меньше 1 pF, то первая цифра 0, а символ R ставится вместо запятой. Например, 0R5 – 0,5 pF.
Для высокоточных деталей применяется четырехзнаковая кодировка, где первые три знака определяют емкость, а четвертый – количество нулей. Обозначение допуска, напряжения и прочих характеристик определяется фирмой-производителем.
Цветовая маркировка импортных конденсаторов
Цветовое обозначение конденсаторов строится по тому же принципу, что и у резисторов. Первые две полосы означают емкость в пикофарадах, третья полоса – количество нулей, четвертая – допустимое отклонение, пятая – номинальное напряжение. Полос может быть и меньше, если нет необходимости в обозначении напряжения или допуска. Первая полоса делается шире или у одного из выводов. Синие цвета отсутствуют. Вместо них используются голубые полосы.
Обратите внимание! Две соседние полосы одинакового цвета могут не иметь между собой промежутка, сливаясь в широкую полосу.
Маркировка SMD компонентов
SMD компоненты для поверхностного монтажа имеют очень малые размеры, поэтому для них разработана сокращенная буквенно-цифровая кодировка. Буква означает значение емкости в пикофарадах, цифра – множитель в виде степени десяти, например G4 – 1.8*105 пикофарад (180 nF). Если спереди две буквы, то первая означает производителя компонента или рабочее напряжение.
Электролитические конденсаторы SMD могут иметь на корпусе значение основного параметра в виде десятичной дроби, где вместо точки может быть вставлен символ μ (напряжение обозначается буквой V (5V5 – 5.5 вольт) или могут иметь кодированное значение, зависящее от производителя. Положительный вывод обозначается полосой на корпусе.
Маркировка конденсаторов имеет большое число вариантов. Особенно этим отличаются импортные конденсаторы. Часто можно встретить малогабаритные элементы, которые вовсе не имеют каких-либо обозначений. Определить параметры можно только непосредственным измерением или, глядя на обозначение конденсаторов на электрической схеме.
Произведенные разными фирмами радиоэлементы могут иметь схожие обозначения, но различные параметры. Здесь расшифровка обозначений должна базироваться на том, какой производитель выпускает преимущественное количество подобных элементов в конкретном устройстве.
Видео
Просмотров
Перевести нанофарад в микрофарад
Нанофарад и микрофарад — единицы измерения емкости. Производная единица измерения емкости в системе СИ — фарад [стандарт СИ].
Нанофарад не является производной единицей SI по умолчанию категории емкости.
Символ нанофарада — , а альтернативное название этой единицы — . Недоступно .
мкФ Обозначение: мкФ , альтернативное название этой единицы: мкФ .
Масштабный коэффициент нанофарад по сравнению с производной единицей СИ фарад [стандарт СИ] равен 9.0019 1.0E-9 и
Масштабный коэффициент микрофарад по сравнению с производной единицей СИ фарад [стандарт СИ] составляет 1.
0E-6 .
Для перевода микрофарад в нанофарад будет использоваться следующая формула:
Нанофарад = 0,001 мкФ
Нанофарад ↔ Микрофарад Таблица перевода0020 0.003 microfarad
4 Nanofarad = 0.004 microfarad
5 Nanofarad = 0.005 microfarad
6 Nanofarad = 0.006 microfarad
7 Nanofarad = 0.007 microfarad
8 Nanofarad = 0,008 мкФ
9 нанофарад = 0,009 мкФ
10 нанофарад = 0,01 мкФ 1 мкФ мкФ0020 0.011 microfarad
12 Nanofarad = 0.012 microfarad
13 Nanofarad = 0.013 microfarad
14 Nanofarad = 0.014 microfarad
15 Nanofarad = 0.015 microfarad
16 Nanofarad = 0,016 микрофарад
17 нанофарад = 0,017 микрофарад
18 нанофарад = 0,018
1 микрофарад0012 19 Nanofarad = 0.
019 microfarad
20 Nanofarad = 0.02 microfarad
21 Nanofarad = 0.021 microfarad
22 Nanofarad = 0.022 microfarad
23 Nanofarad = 0.023 microfarad
24 Нанофарад = 0,024 мкФ
25 Нанофарад = 0,025 мкФ
26 Нанофарад = 9 0,0260022 microfarad
27 Nanofarad = 0.027 microfarad
28 Nanofarad = 0.028 microfarad
29 Nanofarad = 0.029 microfarad
30 Nanofarad = 0.03 microfarad
31 Nanofarad = 0.031 мкФ
32 Нанофарад = 0,032 мкФ
33 Нанофарад = 0,033 мкФ
34 Нанофарад = 0.034 microfarad
35 Nanofarad = 0.035 microfarad
36 Nanofarad = 0.036 microfarad
37 Nanofarad = 0.
037 microfarad
38 Nanofarad = 0.038 microfarad
39 Nanofarad = 0,039 микрофарад
40 нанофарад = 0,04 микрофарад
41 нанофарад = 0,041
1 микрофарад0012 42 Nanofarad = 0.042 microfarad
43 Nanofarad = 0.043 microfarad
44 Nanofarad = 0.044 microfarad
45 Nanofarad = 0.045 microfarad
46 Nanofarad = 0.046 microfarad
47 Нанофарад = 0,047 мкФ
48 Нанофарад = 0,048 мкФ
49 Нанофарад = 0,049 микрофарад
50 нанофарад = 0,05 микрофарад
нанофарад Таблица преобразования:
Перевод нанофарад в другие единицы измерения емкости.
| нанофарад | Прочие единицы | Преобразователь |
|---|---|---|
| 1 нанофарад = | 1. 0E-18 абфарад | Нанофарада в Абфарад |
| 1 нанофарад = | 1.0E-9 ампер-секунда/вольт | Нанофарад в Ампер-секунда на вольт |
| 1 нанофарад = | 1.0E-7 сантифарад | Нанофарад в Сантифарад |
| 1 нанофарад = | 1.0E-9 кулон/вольт | Нанофарад в Кулон на вольт |
| 1 нанофарад = | 1.0E-8 децифарад | Нанофарад в Децифарад |
| 1 нанофарад = | 1.0E-10 декафарад | Нанофарад в Декафарад |
| 1 нанофарад = | 1.0Е-18 Блок электромагнитный | Нанофарад в Электромагнитная единица |
| 1 нанофарад = | 898.75522401474 блок электростатический | Нанофарад в Электростатический блок |
| 1 нанофарад = | 1. 00042177E-9 фарад [международный] | Нанофарад в Фарада [международный] |
| 1 нанофарад = | 1.0E-9 фарад [стандарт СИ] | Нанофарад в Фарада [стандарт СИ] |
| 1 нанофарад = | 898.75522401474 Гаусс | Нанофарад в Гаусс |
| 1 нанофарад = | 1.0E-18 гигафарад | Нанофарад в Гигафарад |
| 1 нанофарад = | 1.0E-11 гектофарад | Нанофарад в Гектофарад |
| 1 нанофарад = | 0,89875522401474 банка | Нанофарада в Банку |
| 1 нанофарад = | 1.0E-12 килофарад | Нанофарад в Килофарад |
| 1 нанофарад = | 1.0E-15 мегафарад | Нанофарад в Мегафарад |
| 1 нанофарад = | 0,001 микрофарад | Нанофарад в Микрофарад |
| 1 нанофарад = | 1. 0E-6 миллифарад | Нанофарад в Миллифарад |
| 1 нанофарад = | 1000 пикофарад | Нанофарад в Пикофарад |
| 1 нанофарад = | 1000 слойка | Нанофарад в Слойка |
| 1 нанофарад = | 1.0E-9 сек/Ом | Нанофарад в Секунда на ом |
| 1 нанофарад = | 898.75522401474 статфарад | Нанофарад в Статфарад |
| 1 нанофарад = | 1.0E-21 терафарад | Нанофарад в Терафарад |
Convert 330 nanofarad (nF) to microfarad (µF) Converter …
Nanofarad to Microfarad Conversion Table
| Nanofarad to Microfarad | Microfarad to Nanofarad |
|---|---|
| 0.01 Nanofarad [ нФ] = 1,0E-5 Микрофарад [мкФ] | |
| 0,02 нанофарад [нФ] = 2,0E-5 микрофарад [мкФ] | 0,02 микрофарад [мкФ] = 20 нанофарад [нФ] |
| 0,03 микрофарад [нФ] = 3 | 0.03 Microfarad [µF] = 30 Nanofarad [nF] |
| 0.05 Nanofarad [nF] = 5.0E-5 Microfarad [µF] | 0.05 Microfarad [µF] = 50 Nanofarad [nF] |
| 0.1 Nanofarad [ нФ] = 0,0001 микрофарад [мкФ] | 0,1 микрофарад [мкФ] = 100 нанофарад [нФ] |
| 0,2 Нанофрада [NF] = 0,0002 Микрофарада [мкф] | 0,2 Микрофарада [µF] = 200 Нанофарад [NF] |
| 0.3 NANOFARAD [NF] = 0,0003 | |
| 0,3 NANOFARAD [NF] = 0,0003 MIRFAR3. = 300 нанофрада [NF] | |
| 0,5 Микрофрада [мкф] = 500 Nanofarad [NF] | |
| 110.1010.1010.1010.1010.1010. | 1 микрофарад [мкФ] = 1000 нанофарад [нФ] |
| 2 Нанофрада [NF] = 0,002 Микрофарада [µF] | 2 Микрофарада [мкф] = 2000 Нанофарад [NF] |
| 3 NANOFARAD [NF] = 0,00303 = 3000 NanoFarad [NF] | |
| 5 NanoFarad [NF] = 0,005 MicroFarad [µF] | 5 Микрофарад [µF] = 5000 Nanofarad [NF] |
| 10 микрофарад [мкФ] = 10000 нанофарад [нФ] | |
| 20 Нанофрада [NF] = 0,02 микрофарада [мкф] | 20 Микрофарада [мкф] = 20000 Нанофарад [NF] |
| 30 Nanofarad [NF] = 0,030301 | |
. = 30000 NanoFarad [NF] | |
| 50 Нанофрада [NF] = 0,05 микрофарада [µF] | 50 Микрофарада [µF] = 50000 Nanofarad [NF] |
| 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 3 100. | 100 микрофарад [мкФ] = 100000 нанофарад [нФ] |
| 200 Нанофрада [NF] = 0,2 Микрофарада [µF] | 200 Микрофарада [мкф] = 200000 NanoFarad [NF] |
| 500 Nanofarad [NF] = 0,5 MicrofArADAD. = 500000 NanoFarad [NF] | |
| 1000 Нанофрада [NF] = 1 микрофарада [µF] | 1000 Микрофарад [µF] = 1000000 Nanofarad [NF] |
| 2000 NANFARAD [NF] | |
| 7 2000 NANFAR]. | 2000 микрофарад [мкФ] = 2000000 нанофарад [нФ] |
| 5000 NanoFarad [NF] = 5 микрофарада [µF] | 5000 Микрофарад [мкф] = 5000000 Nanofarad [NF] |
| 10000 NANOFARAD [NF] = 100301 | |
| 10000 NANOFARAD [NF] = 100301 | |
| 1000000 NANOFARAD [NF] = 100301 | |
| 1000000 NANOFARAD [NF] = 100301 | |
1000000. = 10000000 Nanofarad [nF] | |
| 50000 Nanofarad [nF] = 50 Microfarad [µF] | 50000 Microfarad [µF] = 50000000 Nanofarad [nF] |
01″> 0,01 Микрофарад [мкФ] = 10 Нанофарад [нФ]
5″> 0,5 нанофрада [NF] = 0,0005 Микрофарада [µF]How to convert nanofarad to microfarad
1 nanofarad = 0,001 мкФ
1 microfarad = 1000 nanofarad
Example: convert 5 nF to µF:
5 nF = 5000 µF
Convert Nanofarad to Other Electrostatic-capacitance Units
| Converter | Nanofarad to Другое Единица электростатической емкости | Другое Единица электростатической емкости в нанофарад | ||
|---|---|---|---|---|
| 330 нанофарад [нФ] = 3,3E-7 фарад [Ф] | 330 нанофарад в фарад | 330 Farad to Nanofarad | ||
| 330 Nanofarad [nF] = 3.3E-25 Exafarad [EF] | 330 Nanofarad to Exafarad | 330 Exafarad to Nanofarad | ||
330 Nanofarad [nF] = 3. 3E-22 Petafarad [PF] | 330 Nanofarad to Petafarad | 330 Petafarad to Nanofarad | ||
| 330 Nanofarad [nF] = 3.3E-19 Terafarad [TF] | 330 Nanofarad to Terafarad | 330 Terafarad to Nanofarad | ||
| 330 Nanofarad [nF] = 3.3E-16 Gigafarad [GF] | 330 Nanofarad to Gigafarad | 330 Gigafarad to Nanofarad | ||
| 330 Nanofarad [nF] = 3.3E-13 Megafarad [MF] | 330 Nanofarad to Megafarad | 330 Megafarad to Nanofarad | ||
| 330 Nanofarad [nF] = 3.3E-10 Kilofarad [kF] | 330 Nanofarad to Kilofarad | 330 Kilofarad to Nanofarad | ||
| 330 Nanofarad [nF] = 3.3 Е-9Hectofarad [hF] | 330 Nanofarad to Hectofarad | 330 Hectofarad to Nanofarad | ||
| 330 Nanofarad [nF] = 3.3E-8 Dekafarad [daF] | 330 Nanofarad to Dekafarad | 330 Dekafarad to Nanofarad | ||
330 Nanofarad [nF] = 3. 3E-6 Decifarad [dF] | 330 Nanofarad to Decifarad | 330 Decifarad to Nanofarad | ||
| 330 Nanofarad [nF] = 3.3E-5 Centifarad [cF] | 330 Nanofarad to Centifarad | 330 Centifarad to Nanofarad | ||
| 330 Nanofarad [nF] = 0.00033 Millifarad [mF] | 330 Nanofarad to Millifarad | 330 Millifarad to Nanofarad | ||
| 330 Nanofarad [nF] = 0.33 Microfarad [µF] | 330 нанофарад в микрофарад | 330 микрофарад в нанофарад | ||
| 0306 | ||||
| 330 Nanofarad [nF] = 330000000 Femtofarad [fF] | 330 Nanofarad to Femtofarad | 330 Femtofarad to Nanofarad | ||
| 330 Nanofarad [nF] = 330000000000 Attofarad [aF] | 330 Nanofarad to Attofarad | 330 аттофарад в нанофарад | ||
| 330 нанофарад [нФ] = 3,3E-7 кулон/вольт [Кл/В] | 4 | 330 Nanofarad [NF] = 3,3E-16 ABFARAD [ABF] | 330 Нанофарад до ABFARAD | 330 ABFARAD TO NANOFARAD |
| 330 NANOFARAD [NF] = 3,3E-15 EMU EMU | 330 NANOFARAD [NF] = 3,3E-15 EMU EMU | 330 330 330 330 3303330 3330. EMU of capacitance | 330 EMU of capacitance to Nanofarad | |
| 330 Nanofarad [nF] = 296589.20898304 Statfarad [stF] | 330 Nanofarad to Statfarad | 330 Statfarad to Nanofarad | ||
| 330 Nanofarad [nF] = 296589.20898304 ESU емкость | 330 нанофрада к ESU емкости | 330 ESU емкости для нанофарады |
единодель измерений
UNITS измерения
. Эксафарад (ЭФ) , Петафарад (ПФ) , Терафарад (ТФ) , Гигафарада (ГФ) , Мегафарада (МФ) , Килофарад (кФ) , Гектофарад (чФ) , Декафарад (даФ) , Децифарад (dF) , Сантифарада (cF) , Миллифарад (мФ) , Микрофарад (мкФ) , Нанофарада (нФ) , Пикофарад (пФ) , Фемтофарада (fF) , Аттофарад (аФ) , Кулон/вольт (C/V) , Абфарад (abF) , ЭМУ емкости, Статфарад (stF) , ЭСУ емкости,
Фильтр Tuba SMPS: два линейных регулятора внутри шасси VFET/Theseus; включая thump kill
Эта печатная плата Tuba содержит как фильтр LC, чтобы избавиться от хеш-шума >50 кГц SMPS; А также пару линейных регуляторов напряжения, чтобы избавиться от гула 100/120 Гц.
Это 2X фильтры. И точно так же, как пиломатериал 2X4 называется «два на четыре», эта доска — «два на четыре». Распространенное неправильное произношение — «два бух четыре», также известное как «туба четыре». Таким образом, эта плата представляет собой «фильтр с двумя бухтами», также известный как «фильтр для тубы». Да, я знаю: слишком много информации.
Каждый канал усилителя имеет свой собственный линейный регулятор, поэтому Tuba предлагает почти двойное монофоническое питание. Левый канал не знает, что делает правый канал или как громко, поэтому вы получаете лучшее разделение стереозвука. Среди других преимуществ двойного моно.
Ключевым компонентом, который делает возможной Tuba, является микросхема стабилизатора напряжения LD1084 от ST Microelectronics. Это 5-амперный стабилизатор с малым падением напряжения , который обеспечивает превосходное подавление шума (> 60 дБ при 100 Гц) без значительного падения напряжения питания. Это второй, нижний фильтр.
Первый, вышестоящий фильтр представляет собой LC-цепь с критическим демпфированием, использующую катушку индуктивности, сопротивление постоянному току которой составляет всего 0,067 Ом.
Даже при максимальном номинальном токе SMPS (4,4 ампера) оно падает менее чем на 0,3 вольта. Это в паре с полипропиленовым пленочным конденсатором «DC Link» для минимально возможного ESR. Я предлагаю вам активно рассмотреть Epcos B32653A4105 или, если он недоступен, Kemet R75GI41005. У обоих действительно ошеломляющие характеристики dV/dt. Резонансный контур LC критически демпфирован конденсаторами C2 и R1, что снижает его добротность значительно ниже 0,5, тем самым устраняя любую возможность звона.
Герберы прикреплены ниже; I очень настоятельно рекомендует заказывать печатные платы с медью двойной толщины («медь на 2 унции»). По этим дорожкам течет почти 5 ампер! Сделайте их толстыми и дайте доске остыть, бегите безопасно.
На странице 2 схемы имеется также схема реле защиты от ударов. Это всего лишь немного более изящная реализация устройства предотвращения ударов на плате фильтра питания N-канального полевого транзистора, разработанного Нельсоном Пассом. Используется тот же двухполюсный переключатель («DPST») из платы фильтра Nch VFET.
Один полюс включает и выключает питание, другой полюс дает схеме предотвращения ударов предупреждение о том, что питание вот-вот отключится прямо в этот момент.
Динамики отключаются «мгновенно» (без задержки) при отключении питания. А динамики включаются только после долгой и неторопливой задержки после включения. Варианты перемычек на печатной плате с J9 по J12 позволяют сборщику выбрать задержку включения после включения питания: 1, 5, 10, 15 или 20 секунд. Оба бета-тестера установили свои печатные платы на 10 секунд. И оба были настолько довольны результатами, что не стали пробовать другие варианты задержки.
Выбор реле Tuba в основном продиктован тем, какие детали есть на полке сегодня и не заказаны в течение 24 месяцев. Это означает: избегайте реле с высокой нагрузкой (с катушками на 12 В) и используйте реле с низкой нагрузкой (с катушками на 24 В). Также избегайте маленьких и симпатичных низкопрофильных реле; вместо этого используйте большие неуклюжие, которые занимают слишком много места на печатной плате и слишком высокие.
Поэтому я выбрал 653-G2R-24-DC24. Другими реле, которые подходят к плате и хорошо работают, являются 655-RTE24024F и 651-29.61192 .
Плата помещается внутри шасси Modushop VFET, а ее монтажные отверстия совпадают с вентиляционными прорезями на нижней крышке, поэтому вам не нужно ничего сверлить. Его монтажные отверстия также выровнены по той же сетке 10 x 10 мм, что и стандартная стальная опорная плита шасси Modushop без VFET, такого как Deluxe.
ОСТОРОЖНО
Фильтр Tuba определенно НЕ подходит для начинающих строителей или сборщиков среднего и среднего уровня. Течет ток в несколько ампер, и вполне реальная возможность разрушения компонентов из-за неправильной настройки платы. Также можно испортить доску, просто неправильно отрегулировав ее (!) Поэтому, если вы не уверенный в себе, опытный и знающий строитель — не связывайтесь с Tuba. Пусть кто-нибудь еще взорвет свою лабораторию и свой единственный в своем роде усилитель VFET.
Поскольку Tuba — это проект только для продвинутых любителей, документации не намного больше, чем вы видите здесь; никаких руководств по сборке «тренировочных колес», транспортных тележек Mouser или учебных пособий по устранению неполадок.
Если вы считаете, что вам это нужно, возможно, Tuba пока не подходит вам.
РЕГУЛИРОВКА ТРИММЕРОВ: ВСЕ ЗАНИМАЕТСЯ ПАДЕНИЕМ ВНУТРЕННЕГО НАПРЯЖЕНИЯ
Найдите три контрольные точки «TP1», «TP2» и «TP3» как на схеме, так и на печатной плате. Регулировка триммеров в решающей степени зависит от напряжения между этими точками. Припаяйте кусок одножильного провода 22AWG, выступающий примерно на 1 см над печатной платой, в каждом из этих трех мест. Или используйте явные детали «тестового штифта», сделанные Keystone или Harwin. И достаньте свой самый точный цифровой вольтметр.
Прежде чем подать питание на плату Tuba, поверните обе ручки триммера («VR1» и «VR2») до упора по часовой стрелке, вправо. Это дает команду регуляторам LD1084 установить максимально возможное выходное напряжение. Ага! Максимальное Vout дает минимальное падение напряжения (вход-выход).
Без подключенной нагрузки и, конечно же, без подключенных передних плат или плат канала усилителя, подключите Tuba к выключателю и к SMPS Mean Well.
Включите его и подождите 60 секунд. Пока вы ждете, вы услышите щелчок реле отключения звука; это задержка включения звука. Если вы не видите пламени и не чувствуете запаха дымящихся частей, продолжайте.
Подключите положительный провод DVM к TP1 с помощью зажимов типа «крокодил». Подсоедините отрицательный провод DVM к TP2 с помощью зажимов типа «крокодил». Теперь медленно поверните триммер VR1 против часовой стрелки, наблюдая за показаниями вольтметра. Продолжайте поворачивать, пока измеритель не покажет 2,0 вольта от TP1 до TP2. Это падение напряжения на выходе стабилизатора Ch2. Поздравляем.
Теперь переместите отрицательный провод DVM к TP3 вместо TP2. Медленно поверните триммер VR2 против часовой стрелки, наблюдая за показаниями вольтметра. Продолжайте поворачивать, пока измеритель не покажет 2,0 вольта от TP1 до TP3. Это падение напряжения между входом и выходом регулятора Ch3. Поздравляем. Вы завершили этап 1 корректировки. Теперь вы можете закончить подключение выходов постоянного тока Tuba 9.
0003
ЭТАП 2 РЕГУЛИРОВКИ ТРИММЕРОВ: ПРИ ПОДКЛЮЧЕНИИ ВСЕХ ПЛАТ
После того, как вы соединили все провода между всеми печатными платами, пришло время выполнить окончательные настройки на VR1 и VR2. Начните с подключения DVM к TP1 и TP2 и включения усилителя. Подождите 60 секунд. Если вы не видите пламени и не чувствуете запаха дымящихся частей, продолжайте.
Проверьте падение входного напряжения между TP1 и TP2. Подключение мощных плат усилителя класса А к SMPS, вероятно, вызвало изменение этого напряжения. Сейчас, наверное, не 2,0 вольта, и это нормально. Медленно поверните ручку VR1, чтобы вернуть входное напряжение обратно к 2,0 вольт.
Если небольшое вращение ручки (1/4 оборота) не дает результата: СТОП!! Ваша установка какая-то неправильная. Ваш измеритель подключен к неправильным контрольным точкам, или вы набираете неправильный триммер (VR2 вместо VR1), или вы допустили какую-то другую ошибку. Не поворачивайте ручку, вы, вероятно, уничтожите доску Tuba.
Выключите питание, отсоедините шнур питания и сделайте 15-минутный перерыв. Затем дважды и трижды проверьте свои настройки.
Как только на канале 2 появится напряжение 2,0 В от входа к выходу (т. е. от TP1 к TP2), переместите измерительный провод с TP2 на TP3 и работайте с Ch3. Медленно поверните ручку VR2, чтобы вернуть входное напряжение обратно к 2,0 вольт. Сделанный! Победа!
ТУБА С ДВА ФИЛЬТРА . . . НО ЗАМЕТЬТЕ, ЧТО ЭТО НЕ СОДЕРЖИТ
Туба не включает большие электролитические конденсаторы. Все, что у него есть, это 33 мкФ на входе и 33 мкФ на выходе каждой микросхемы регулятора.
Просто нет места.
На мой взгляд, благодаря току нагрузки класса А, Tuba на самом деле не нуждается в больших электролитических конденсаторах ни на входе, ни на выходе. По моему мнению, Tuba будет хорошо работать с усилителями класса A VFET и воспроизводит великолепный звук. И Tuba также уничтожит этот пик 100 Гц на ваших графиках БПФ, независимо от того, был он слышен или нет.
